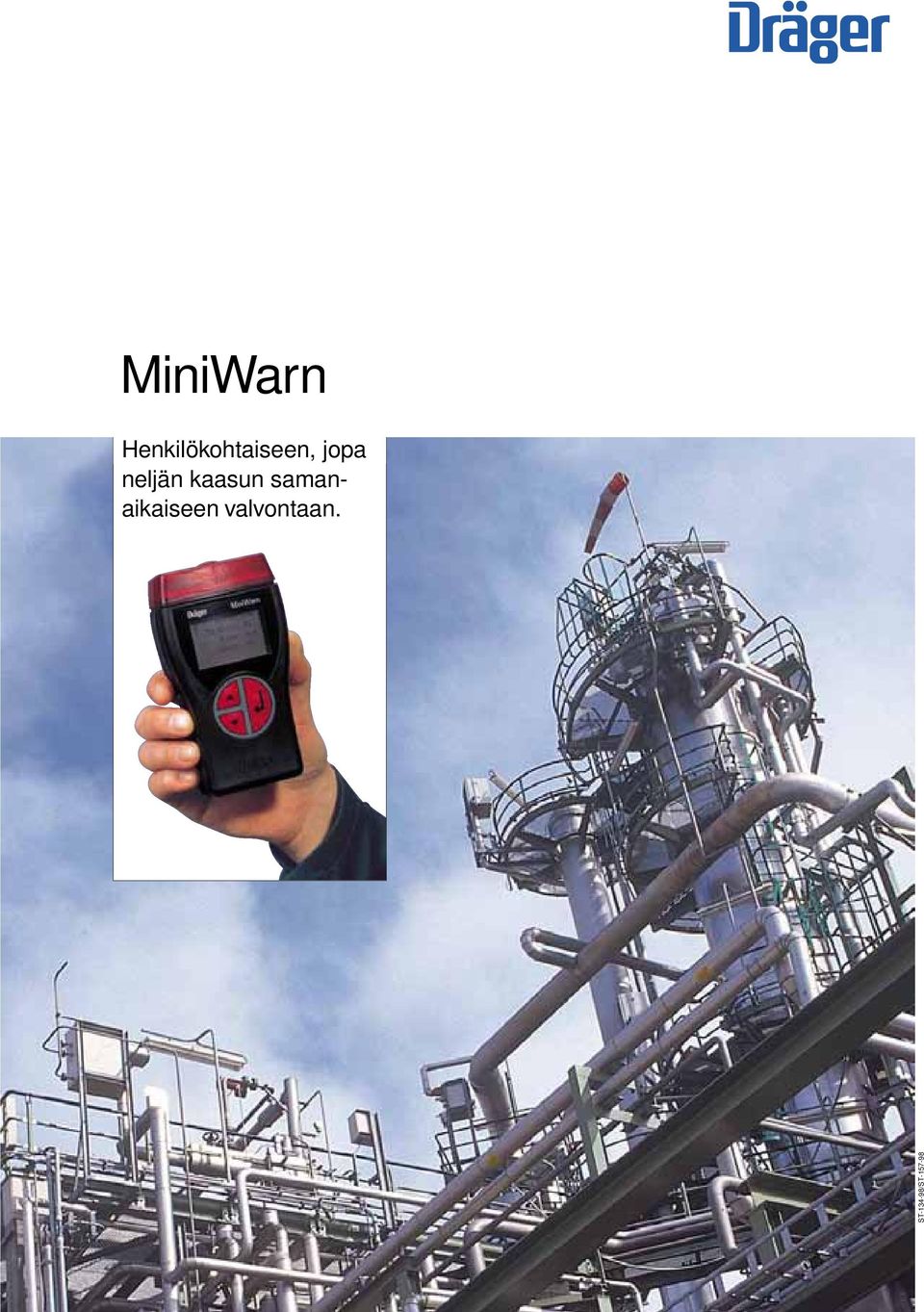

1 MiniWarn Henkilökohtaiseen, jopa neljän kaasun samanaikaiseen valvontaan. ST /ST

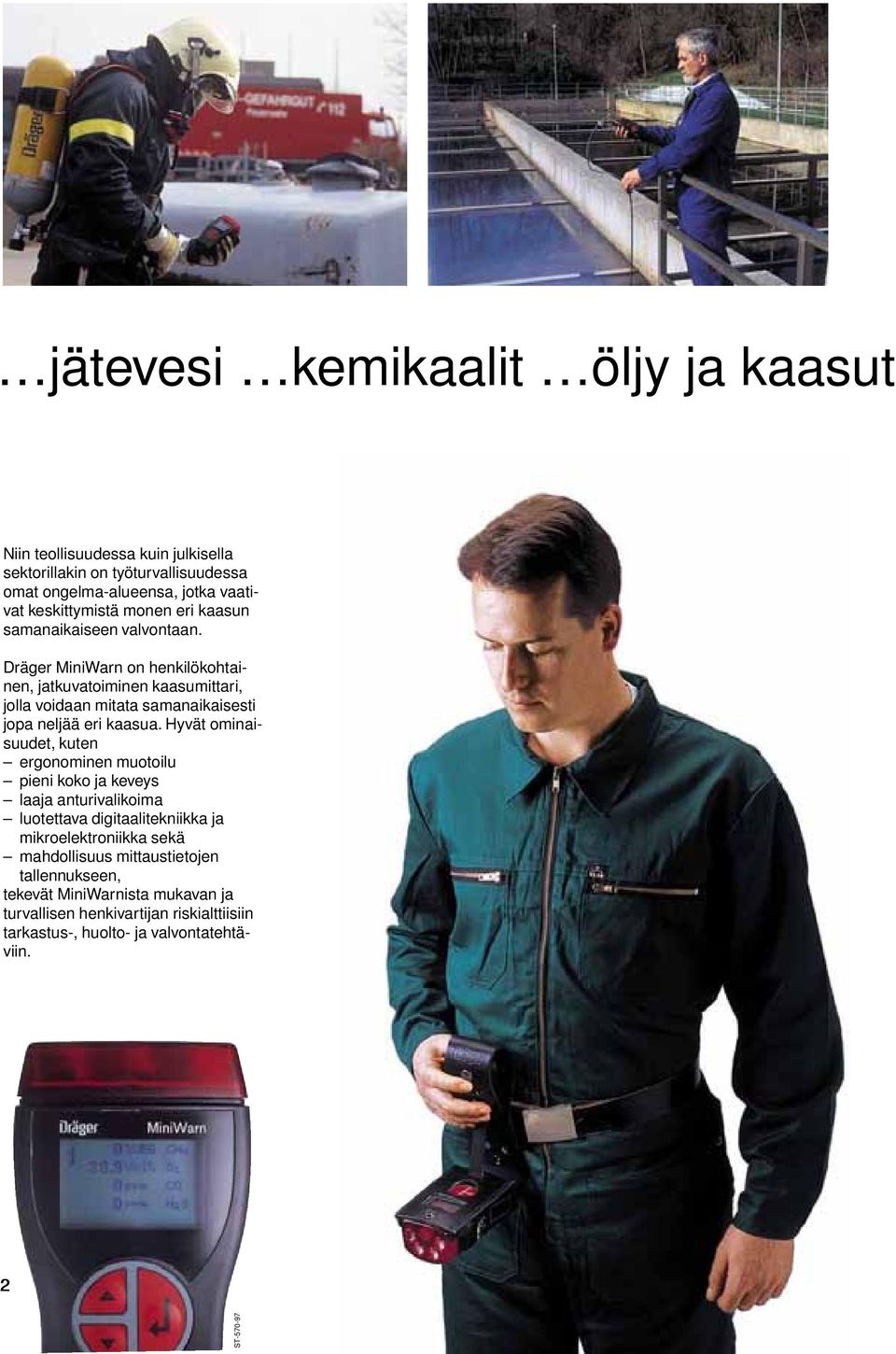

2 jätevesi kemikaalit öljy ja kaasut Niin teollisuudessa kuin julkisella sektorillakin on työturvallisuudessa omat ongelma-alueensa, jotka vaativat keskittymistä monen eri kaasun samanaikaiseen valvontaan. Dräger MiniWarn on henkilökohtainen, jatkuvatoiminen kaasumittari, jolla voidaan mitata samanaikaisesti jopa neljää eri kaasua. Hyvät ominaisuudet, kuten ergonominen muotoilu pieni koko ja keveys laaja anturivalikoima luotettava digitaalitekniikka ja mikroelektroniikka sekä mahdollisuus mittaustietojen tallennukseen, tekevät MiniWarnista mukavan ja turvallisen henkivartijan riskialttiisiin tarkastus-, huolto- ja valvontatehtäviin. 2 ST ST ST ST

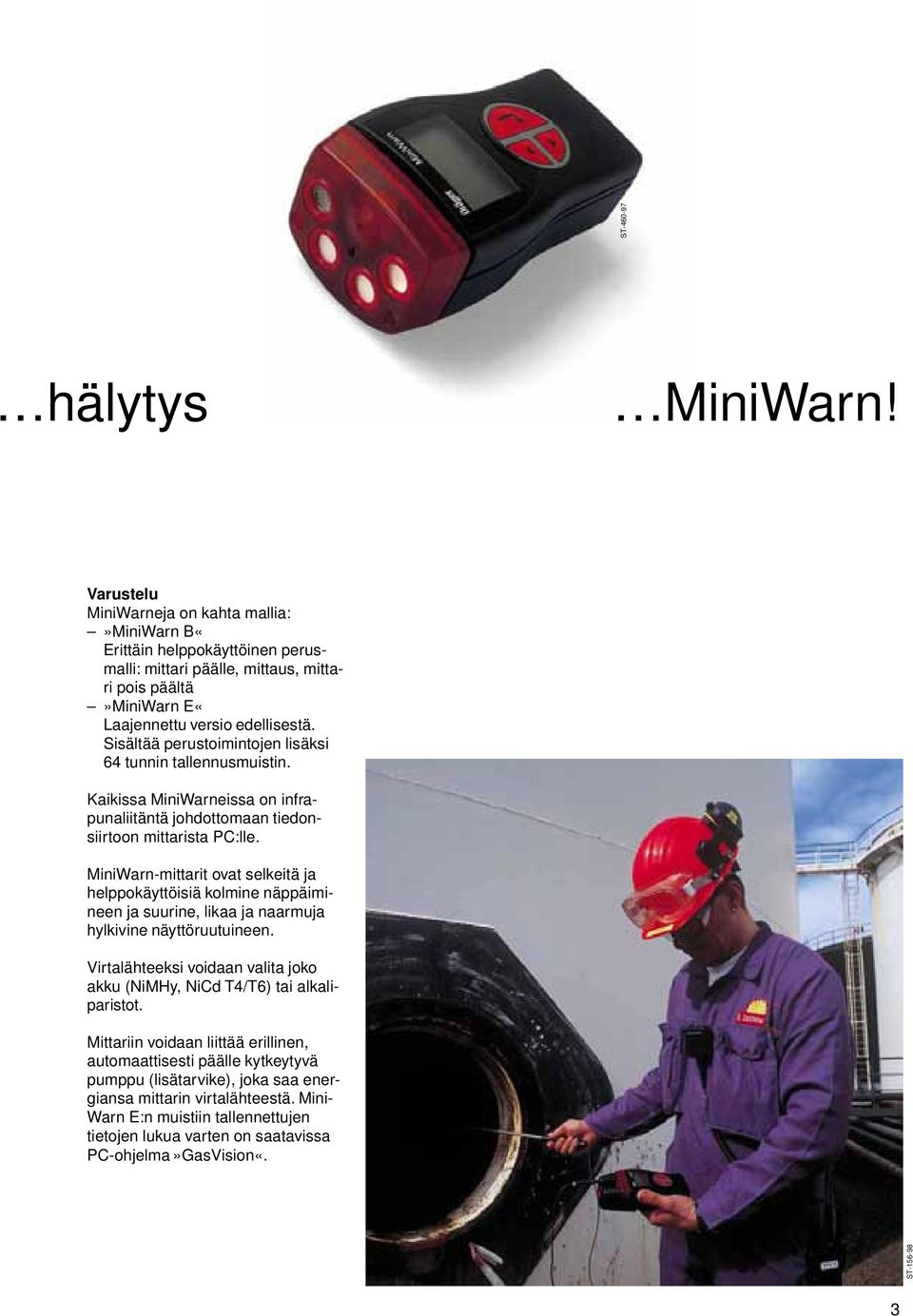

3 ST hälytys MiniWarn! Varustelu MiniWarneja on kahta mallia:»miniwarn B«Erittäin helppokäyttöinen perusmalli: mittari päälle, mittaus, mittari pois päältä»miniwarn E«Laajennettu versio edellisestä. Sisältää perustoimintojen lisäksi 64 tunnin tallennusmuistin. Kaikissa MiniWarneissa on infrapunaliitäntä johdottomaan tiedonsiirtoon mittarista PC:lle. MiniWarn-mittarit ovat selkeitä ja helppokäyttöisiä kolmine näppäimineen ja suurine, likaa ja naarmuja hylkivine näyttöruutuineen. Virtalähteeksi voidaan valita joko akku (NiMHy, NiCd T4/T6) tai alkaliparistot. Mittariin voidaan liittää erillinen, automaattisesti päälle kytkeytyvä pumppu (lisätarvike), joka saa energiansa mittarin virtalähteestä. Mini- Warn E:n muistiin tallennettujen tietojen lukua varten on saatavissa PC-ohjelma»GasVision«. ST

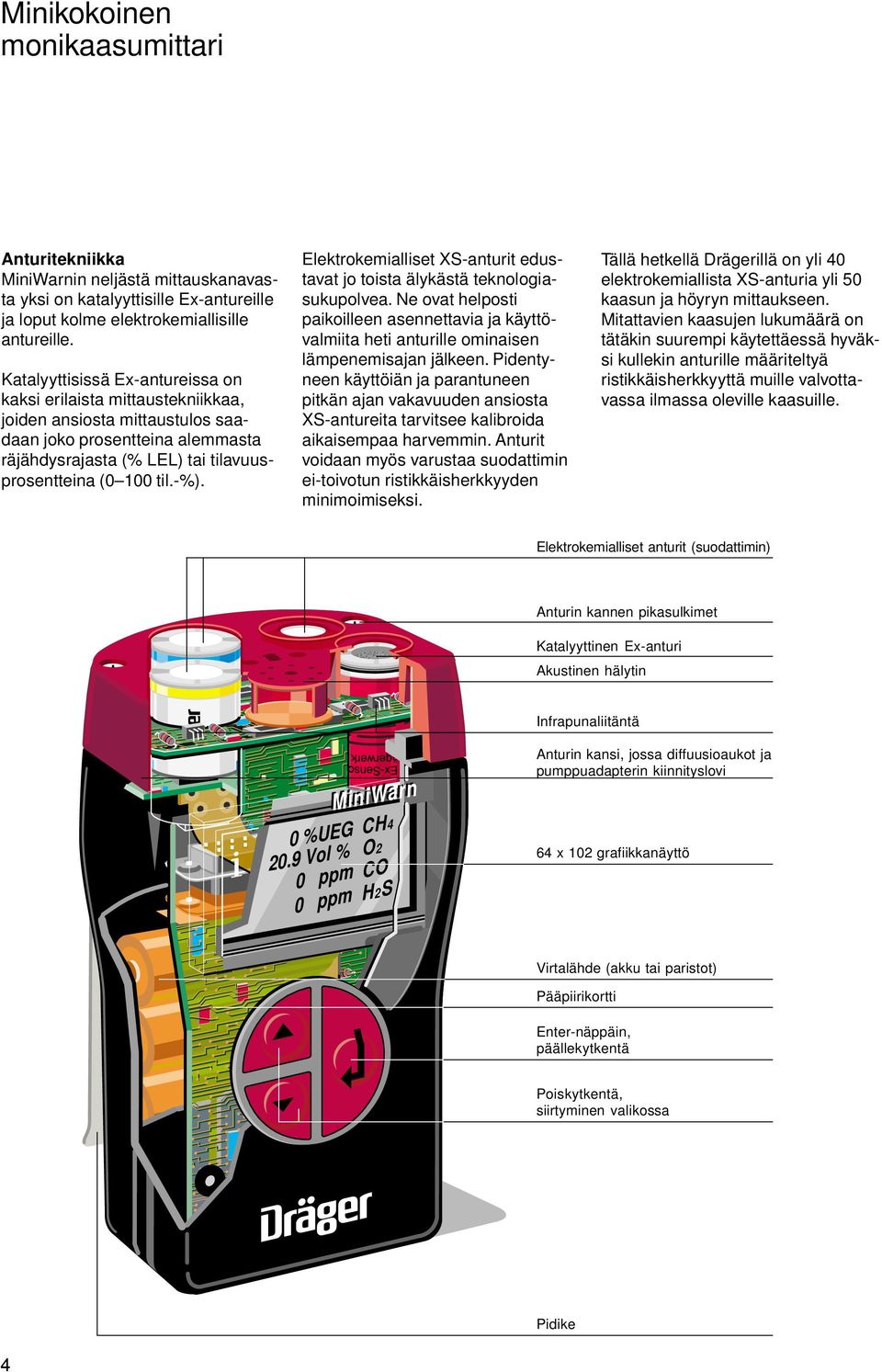

4 Minikokoinen monikaasumittari Anturitekniikka MiniWarnin neljästä mittauskanavasta yksi on katalyyttisille Ex-antureille ja loput kolme elektrokemiallisille antureille. Katalyyttisissä Ex-antureissa on kaksi erilaista mittaustekniikkaa, joiden ansiosta mittaustulos saadaan joko prosentteina alemmasta räjähdysrajasta (% LEL) tai tilavuusprosentteina (0 100 til.-%). Elektrokemialliset XS-anturit edustavat jo toista älykästä teknologiasukupolvea. Ne ovat helposti paikoilleen asennettavia ja käyttövalmiita heti anturille ominaisen lämpenemisajan jälkeen. Pidentyneen käyttöiän ja parantuneen pitkän ajan vakavuuden ansiosta XS-antureita tarvitsee kalibroida aikaisempaa harvemmin. Anturit voidaan myös varustaa suodattimin ei-toivotun ristikkäisherkkyyden minimoimiseksi. Tällä hetkellä Drägerillä on yli 40 elektrokemiallista XS-anturia yli 50 kaasun ja höyryn mittaukseen. Mitattavien kaasujen lukumäärä on tätäkin suurempi käytettäessä hyväksi kullekin anturille määriteltyä ristikkäisherkkyyttä muille valvottavassa ilmassa oleville kaasuille. Elektrokemialliset anturit (suodattimin) Anturin kannen pikasulkimet Katalyyttinen Ex-anturi Akustinen hälytin Infrapunaliitäntä 0 %UEG 20.9 Vol % MiniWarn CH4 O2 0 ppm CO 0 ppm H2S Anturin kansi, jossa diffuusioaukot ja pumppuadapterin kiinnityslovi 64 x 102 grafiikkanäyttö Virtalähde (akku tai paristot) Pääpiirikortti Enter-näppäin, päällekytkentä Poiskytkentä, siirtyminen valikossa Pidike 4

5 Tekninen erittely Ympäristöolosuhteet käytön aikana -20 C +40 C, lyhytaikaisesti -40 C +55 C hpa, % suht. kost. suositeltavat varastointiolosuhteet C % suht. kost. Kotelointiluokka IP 65 Käyttöaika +25 C -lämpötilassa, 1 Ex-anturilla ja 3 EC-anturilla, ilman hälytyksiä ja ilman pumppukäyttöä, täydellä akulla/uusin paristoin. NiCd-akku T6 NiCd-akku T4 NiMHy-akku T4 Alkaliparistot T4 Käyttämättömät laitteet Akustisen hälyttimen kuuluvuus Pumppukäyttö > 8 tuntia > 10 tuntia > 12 tuntia > 12 tuntia ladattava vähintään 3 viikon välein > = 85 dba 30 cm:n etäisyydelle letkun enimmäispituus 5 m letkun sisähalkaisijan ollessa 4 mm viiveajan lisäys: letkun pituus metreinä x 5 sek./m letkun sisähalkaisijan ollessa 4 mm = viiveaika sekunteina tämä lisätään anturin ohjelehdessä annettuun mittausarvon asettumisaikaan. Latauskontaktit Mitat (virtalähteineen) Paino CE-merkintä Ex-hyväksynnät Mittausyksiköt 4 kontaktia, vain Drägerin hyväksymiä latauslaitteita saa käyttää 78 x 143 x 58 mm (leveys x korkeus x syvyys) n. 450 g sähkömagneettinen yhteensopivuus (Cenelec, ohje 89/336/EWG); samanaikaisesti ladattaessa ja mitattaessa voi johdinhäiriö aiheuttaa virhehälytyksen! MiniWarn Kat-Ex-anturein EEx iad IIC T6, BVS, TUmax = 40 C MiniWarn ilman Kat-Ex-anturia UL Class I, Div. 1, Groups A, B, C, D Temp. Code T4 Class II, Div. 1, Groups E, F, G Akut/paristot NiCd T6 EEx ia II C T6, -20 C +40 C NiCd T4 EEx ia II C T4, -20 C +55 C NiMHy T4 EEx ia II C T4, -20 C +55 C alkaliparistot EEx ia II C T4, -20 C +40 C EEx ia II C T4, -20 C +55 C EEx ia II C T6, -20 C +40 C (käytettävän alkalipariston mukaan) 5

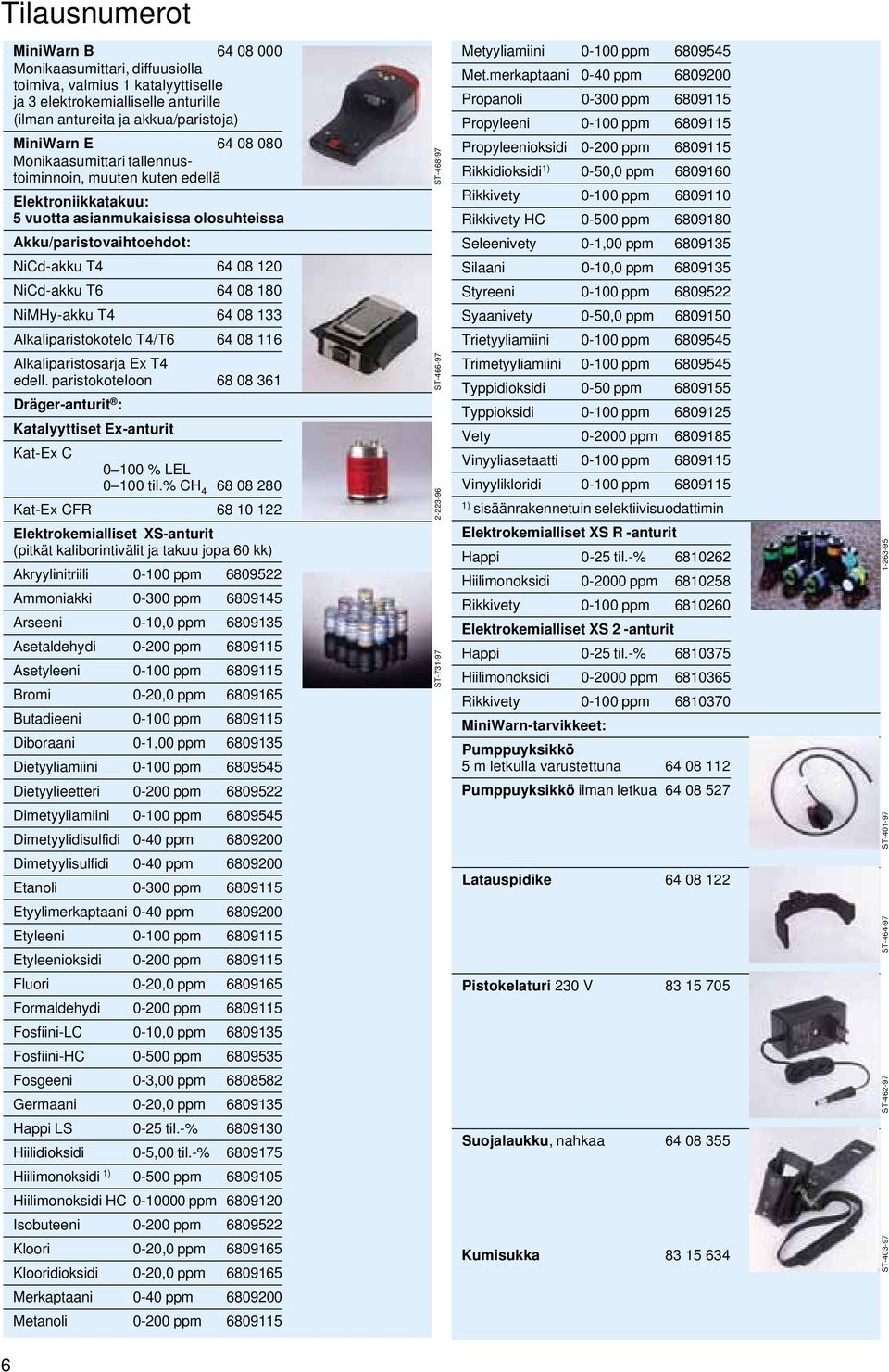

6 Tilausnumerot MiniWarn B Monikaasumittari, diffuusiolla toimiva, valmius 1 katalyyttiselle ja 3 elektrokemialliselle anturille (ilman antureita ja akkua/paristoja) MiniWarn E Monikaasumittari tallennustoiminnoin, muuten kuten edellä Elektroniikkatakuu: 5 vuotta asianmukaisissa olosuhteissa Akku/paristovaihtoehdot: NiCd-akku T NiCd-akku T NiMHy-akku T Alkaliparistokotelo T4/T Alkaliparistosarja Ex T4 edell. paristokoteloon Dräger-anturit : Katalyyttiset Ex-anturit Kat-Ex C % LEL til.% CH Kat-Ex CFR Elektrokemialliset XS-anturit (pitkät kaliborintivälit ja takuu jopa 60 kk) Akryylinitriili ppm Ammoniakki ppm Arseeni 0-10,0 ppm Asetaldehydi ppm Asetyleeni ppm Bromi 0-20,0 ppm Butadieeni ppm Diboraani 0-1,00 ppm Dietyyliamiini ppm Dietyylieetteri ppm Dimetyyliamiini ppm Dimetyylidisulfidi 0-40 ppm Dimetyylisulfidi 0-40 ppm Etanoli ppm Etyylimerkaptaani 0-40 ppm Etyleeni ppm Etyleenioksidi ppm Fluori 0-20,0 ppm Formaldehydi ppm Fosfiini-LC 0-10,0 ppm Fosfiini-HC ppm Fosgeeni 0-3,00 ppm Germaani 0-20,0 ppm Happi LS 0-25 til.-% Hiilidioksidi 0-5,00 til.-% Hiilimonoksidi 1) ppm Hiilimonoksidi HC ppm Isobuteeni ppm Kloori 0-20,0 ppm Klooridioksidi 0-20,0 ppm ST ST ST Metyyliamiini ppm Met.merkaptaani 0-40 ppm Propanoli ppm Propyleeni ppm Propyleenioksidi ppm Rikkidioksidi 1) 0-50,0 ppm Rikkivety ppm Rikkivety HC ppm Seleenivety 0-1,00 ppm Silaani 0-10,0 ppm Styreeni ppm Syaanivety 0-50,0 ppm Trietyyliamiini ppm Trimetyyliamiini ppm Typpidioksidi 0-50 ppm Typpioksidi ppm Vety ppm Vinyyliasetaatti ppm Vinyylikloridi ppm ) sisäänrakennetuin selektiivisuodattimin Elektrokemialliset XS R -anturit Happi 0-25 til.-% Hiilimonoksidi ppm Rikkivety ppm Elektrokemialliset XS 2 -anturit Happi 0-25 til.-% Hiilimonoksidi ppm Rikkivety ppm MiniWarn-tarvikkeet: Pumppuyksikkö 5 m letkulla varustettuna Pumppuyksikkö ilman letkua Latauspidike Pistokelaturi 230 V Suojalaukku, nahkaa Kumisukka ST ST ST ST Merkaptaani 0-40 ppm Metanoli ppm

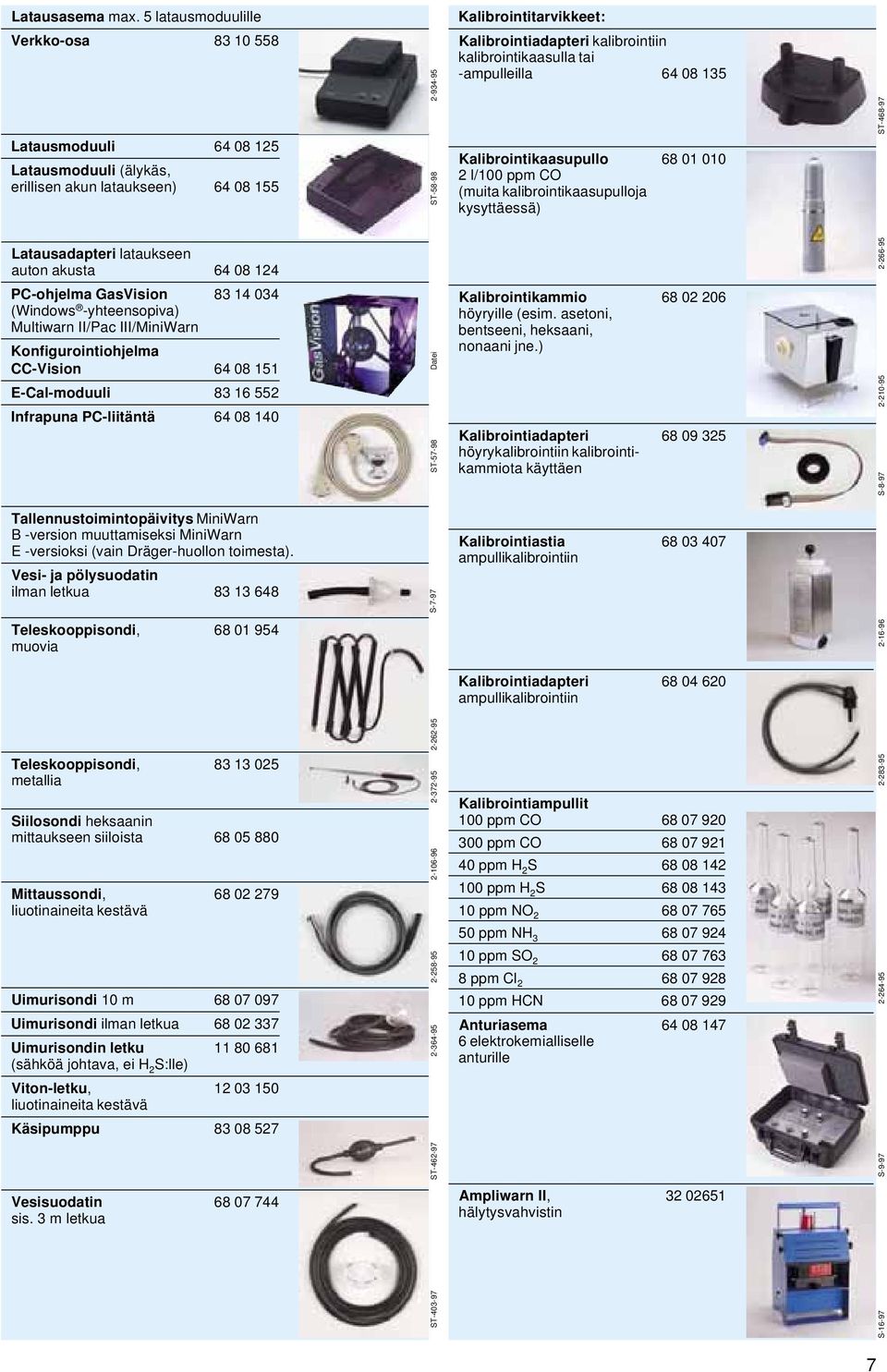

7 Latausasema max. 5 latausmoduulille Kalibrointitarvikkeet: Verkko-osa Latausmoduuli Latausmoduuli (älykäs, erillisen akun lataukseen) Latausadapteri lataukseen auton akusta PC-ohjelma GasVision (Windows -yhteensopiva) Multiwarn II/Pac III/MiniWarn Konfigurointiohjelma CC-Vision E-Cal-moduuli Infrapuna PC-liitäntä Tallennustoimintopäivitys MiniWarn B -version muuttamiseksi MiniWarn E -versioksi (vain Dräger-huollon toimesta). Vesi- ja pölysuodatin ilman letkua Teleskooppisondi, muovia Teleskooppisondi, metallia Siilosondi heksaanin mittaukseen siiloista Mittaussondi, liuotinaineita kestävä Uimurisondi 10 m Uimurisondi ilman letkua Uimurisondin letku (sähköä johtava, ei H 2 S:lle) Viton-letku, liuotinaineita kestävä Käsipumppu Vesisuodatin sis. 3 m letkua ST ST S-7-97 ST Datei ST Kalibrointiadapteri kalibrointiin kalibrointikaasulla tai -ampulleilla Kalibrointikaasupullo l/100 ppm CO (muita kalibrointikaasupulloja kysyttäessä) Kalibrointikammio höyryille (esim. asetoni, bentseeni, heksaani, nonaani jne.) Kalibrointiadapteri höyrykalibrointiin kalibrointikammiota käyttäen Kalibrointiastia ampullikalibrointiin Kalibrointiadapteri ampullikalibrointiin Kalibrointiampullit 100 ppm CO ppm CO ppm H 2 S ppm H 2 S ppm NO ppm NH ppm SO ppm Cl ppm HCN Anturiasema elektrokemialliselle anturille Ampliwarn II, hälytysvahvistin S S S ST

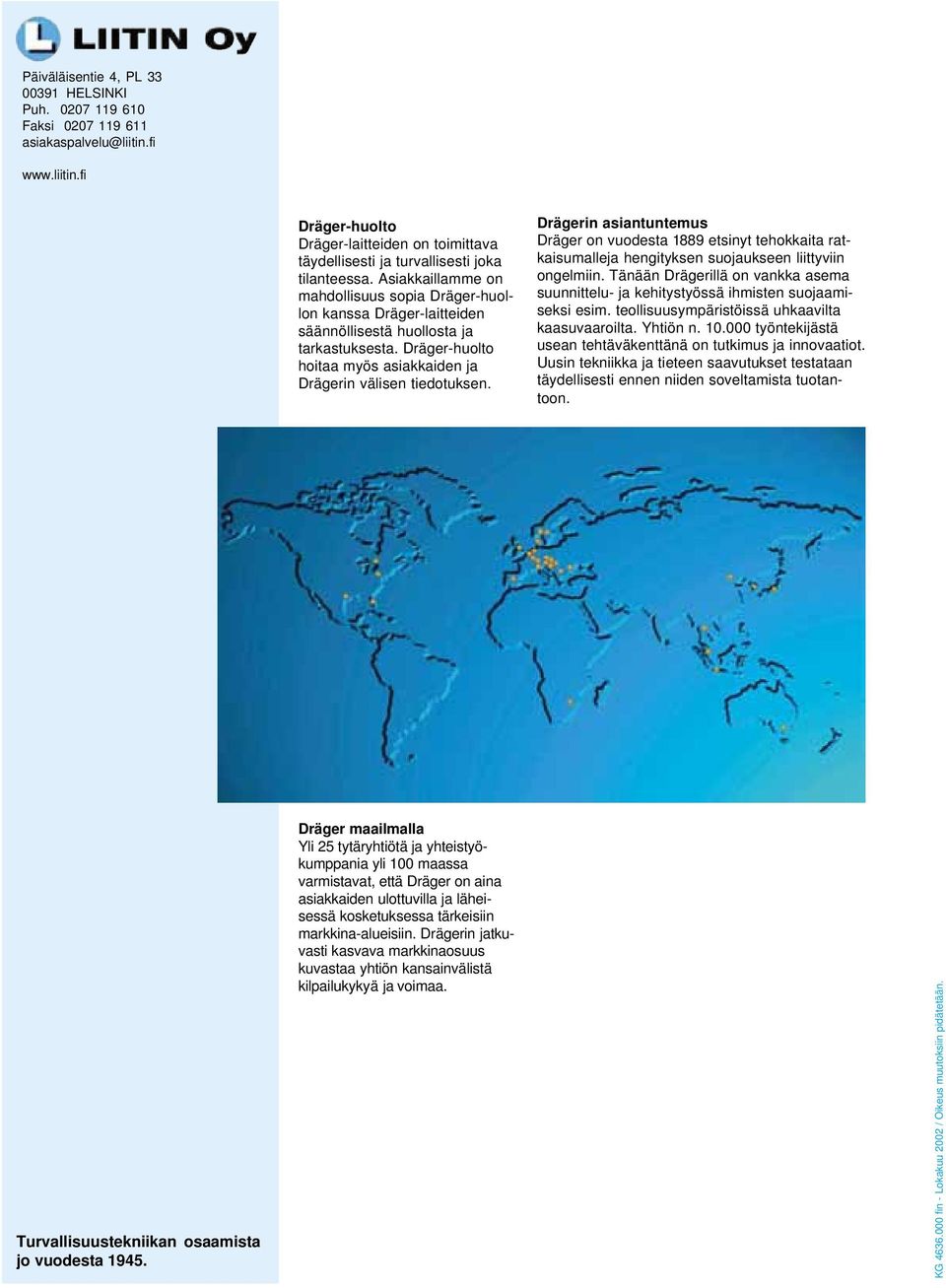

8 Päiväläisentie 4, PL HELSINKI Puh Faksi Dräger-huolto Dräger-laitteiden on toimittava täydellisesti ja turvallisesti joka tilanteessa. Asiakkaillamme on mahdollisuus sopia Dräger-huollon kanssa Dräger-laitteiden säännöllisestä huollosta ja tarkastuksesta. Dräger-huolto hoitaa myös asiakkaiden ja Drägerin välisen tiedotuksen. Drägerin asiantuntemus Dräger on vuodesta 1889 etsinyt tehokkaita ratkaisumalleja hengityksen suojaukseen liittyviin ongelmiin. Tänään Drägerillä on vankka asema suunnittelu- ja kehitystyössä ihmisten suojaamiseksi esim. teollisuusympäristöissä uhkaavilta kaasuvaaroilta. Yhtiön n työntekijästä usean tehtäväkenttänä on tutkimus ja innovaatiot. Uusin tekniikka ja tieteen saavutukset testataan täydellisesti ennen niiden soveltamista tuotantoon. Turvallisuustekniikan osaamista jo vuodesta Dräger maailmalla Yli 25 tytäryhtiötä ja yhteistyökumppania yli 100 maassa varmistavat, että Dräger on aina asiakkaiden ulottuvilla ja läheisessä kosketuksessa tärkeisiin markkina-alueisiin. Drägerin jatkuvasti kasvava markkinaosuus kuvastaa yhtiön kansainvälistä kilpailukykyä ja voimaa. KG fin - Lokakuu 2002 / Oikeus muutoksiin pidätetään.
