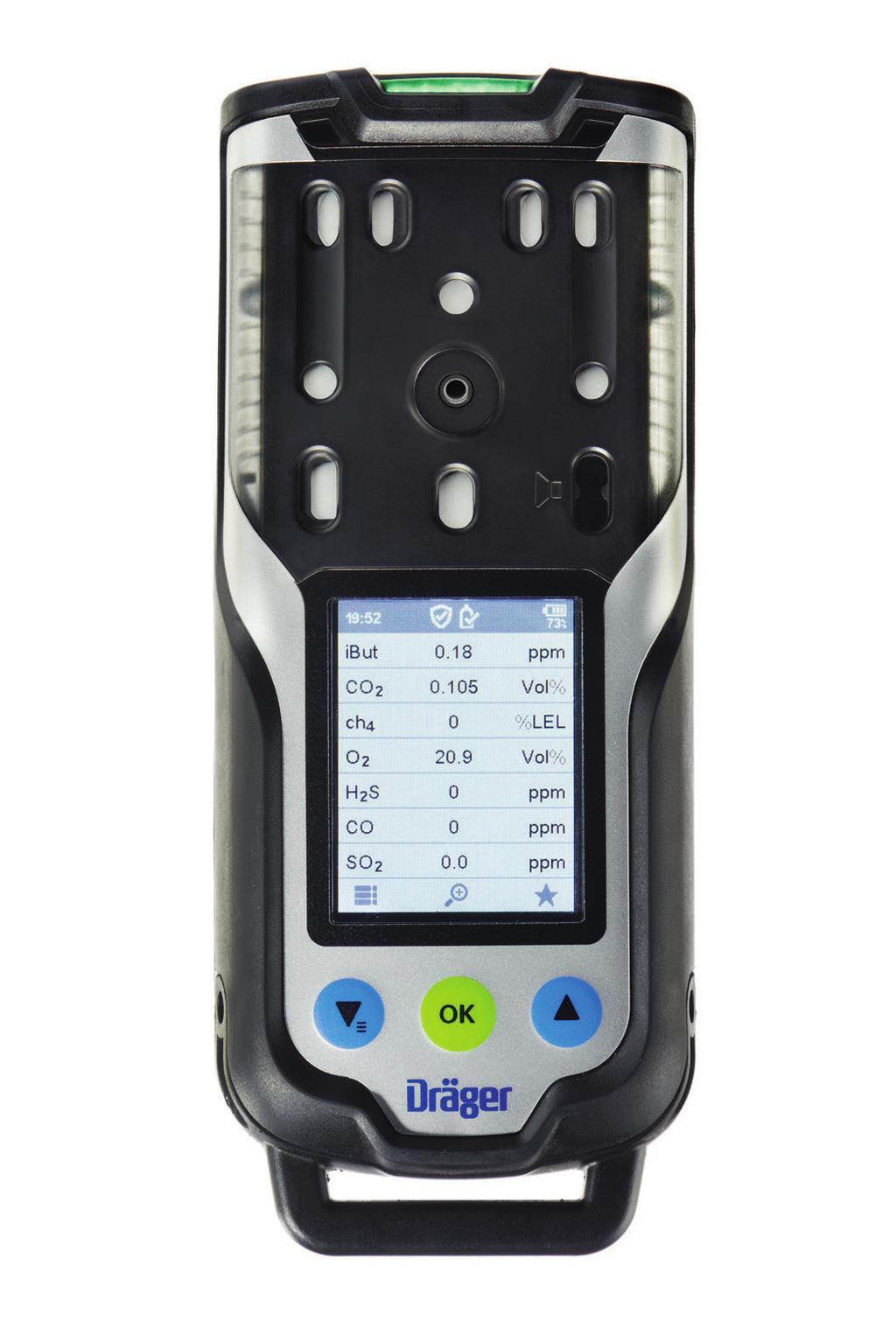

1 Dräger X-am 8000 Monikaasumittari Säiliömittaus ei koskaan ole ollut näin helppoa ja kätevää: Dräger X-am 8000 mittaa jopa seitsemää myrkyllistä ja syttyvää kaasua, höyryjä ja happea yhdellä kertaa sekä pumppu- että diffuusiokäytössä. Innovatiivinen merkinantojärjestelmä ja kätevät aputoiminnot varmistavat kokonaisvaltaisen turvallisuuden koko prosessin aikana. Hehkuva vihreä D-valo (valinnainen) ilmoittaa: testattu ja käyttövalmis Helppo vaihto pumppu- ja difuusiokäytön välillä Viisi paikkaa DrägerSensors-antureille jopa seitsemän kaasun mittaukseen, kaksi uutta erittäin suorituskykyistä PID-anturia Iskuntunnistusominaisuus ilmoittaa vakavasta mekaanisesta rasituksesta Helposti luettava värinäyttö zoomaustoiminnolla Aputoiminnot säiliömittaukseen, vuotojen havainnoimiseen ja bentseenin testaamiseen PID-anturilla (esi-suodatinputki) Induktiivinen lataus D Valinnainen Bluetooth *-moduuli Android-laitteille tarkoitettuun CSE Connect -sovellukseen liittämistä varten * Bluetooth on Bluetooth SIG, Inc:n rekisteröity tavaramerkki

2 02 Dräger X-am 8000 Edut Erityisesti suunniteltu käytettäväksi pumpun kanssa, optimoitu tarpeisiisi. Dräger X-am mittari on varustettu erittäin tehokkaalla pumpulla. Siihen voidaan yhdistää jopa 45 metrin pituinen letku. Pumppuadapteri helpottaa diffuusiokäytöstä pumppukäyttöön siirtymisessä ja toisinpäin. Eli pumppu on käytössä vain, kun sitä tarvitaan. Tämä säästää energiaa, vähentää kulumista ja pidentää näin pumpun käyttöikää. Kätevän ja kestävän Dräger X-am mittarin käyttö on intuitiivista; sitä voi operoida yhdellä kädellä kolmen toimintonäppäimen ansiosta. Tiedot näkyvät selkeästi helppolukuisella värinäytöllä. Vakiovarusteisiin kuuluu tukeva olkahihna, joka helpottaa X-am mittarin kantamista. Kompaktin ja kestävän rakenteensa ansiosta laite kestää vaikeimmissakin olosuhteissa. Nopea turvallisten pitoisuuksien tarkistus, hyväksyntä ja dokumentointi X-am 8000 tukee tehokkaasti erilaisia sovelluksia erityisesti kehitettyjen aputoimintojen avulla, jotka ohjaavat käyttäjää kunkin prosessin läpi vaihe vaiheelta. Esimerkiksi turvallisia pitoisuuksia tarkistettaessa älykäs aputoiminto laskee laitteen ja sondin (fluorikumiletku, FKM) tarvitseman virtausajan tiettyjen muuttujien, kuten mittauskaasujen, lämpötilarajojen ja ilmoitetun letkun pituuden perusteella. Kun seurataan korkeita metaanipitoisuuksia, valinnainen automaattisen mittausalueen vaihto helpottaa mittausta: jos Cat-Ex-anturi mittaa yli 100 prosentin LEL-arvon, näyttö siirtyy tilavuusprosentin alueelle. CSE Connect on hyödyllinen lisätyökalu. Se yhdistää Dräger X-am mittarille suunnitellun Android sovelluksen pilvi(tietojenkäsittely)palveluun. Mittaustulokset voidaan verkkosovellusta käyttäen siirtää nopeasti ja helposti Android-sovellukselle. Dräger X-am mittarin valinnainen Bluetooth -moduuli mahdollistaa mittausarvojen automaattisen siirtämisen CSE Connect -sovellukseen. Myös mittausraporttien laatiminen onnistuu sillä helposti. Tämä säästää aikaa ja auttaa hallitsemaan mittaustehtäviä turvallisia pitoisuuksia tarkistettaessa tehokkaammin. Hälytykset on suunniteltu selkeiksi Dräger X-am mittarin hälytysjärjestelmä perustuu selkeisiin värikoodeihin: punainen valo = kaasuhälytys keltainen valo = laitetta koskeva hälytys, esim. akku vähissä vihreä valo = laite on käyttövalmis D-valon vihreä hehku kertoo jo kaukaa, onko laite asianmukaisesti testattu ja käyttövalmis. Hälytystapauksessa X-am 8000 hälyttää värikkäillä hälytys-ledeillä, kuuluvalla äänimerkillä (100 db(a) 30 cm:n etäisyydellä) ja selkeästi tuntuvalla värinällä. Lisäksi näytöllä voidaan ottaa käyttöön neljä esiasetettua vaarasymbolia, jotka ilmoittavat esimerkiksi räjähtävien tai myrkyllisten kaasujen aiheuttamasta vaarasta. Näin käyttäjä voi helposti tunnistaa vaaratyypin yksinomaan näkemänsä symbolin perusteella.

3 Dräger X-am Edut X-am mittarissa on iskuntunnistusjärjestelmä. Tapahtumaraportti ilmoittaa mahdollisista vakavista mekaanisista iskuista, jotka saattavat mahdollisesti haitata laitteen tai anturien toimintaa. Kyseiset tapahtumat tallentuvat myös laitteen lokiin. Taloudellinen laitekannan hallinta Toimintatesti ja kalibrointi suoritetaan yksinkertaisesti ja nopeasti Dräger X-dock -kalibrointiaseman avulla. Sen vähäisen testikaasumenekin ansiosta käyttökustannukset pysyvät alhaisina. Raportointitoiminto ja useat muut hyödylliset ominaisuudet tekevät X-dock Manager PC -ohjelmistosta älykkään lisän kaikkiin laitekannan hallintatoimiin: Yksittäisten laitteiden tunnistamiseksi voidaan käyttää joko tavanomaisia viivakoodeja tai integroituja RFID-transpondereita. Laite, joka on erikoistunut mittaamaan sekä suuria että pieniä hiilivetypitoisuuksia Vaikeasti havaittavien hilivetypitoisuuksien mittaamista varten voit yhdistää Dräger X-am mittariin toisen suorituskykyisistä PID-antureista. PID HC -anturin mittausalue on ppm (isobuteenilla). PID LC ppb sopii erityisesti 0 10 ppm:n mittausalueelle (isobuteenilla); alle 1 ppm:n pitoisuuksilla resoluution on alhainen. Bentseenimittauksissa X-am mittaria voidaan käyttää esi-suodatinputken kanssa. Sen etuna on, että tarvitset kyseiseen käyttötarkoitukseen vain yhden mittalaitteen. Näin voit alentaa huomattavasti käytössä olevien laitteiden osto-, ylläpito- ja kuljetuskustannuksia. Sisäänrakennettu ohjaustoiminto tukee esi-suodatinputkien käyttöä. Induktiivinen lataus suojaa kulumiselta X-am mittarissa on induktiivinen lataus. Se tekee laitteen käytöstä helpompaa ja pidentää laitteen käyttöikää. Latausaseman hapetus- ja kontaktiongelmat ovat historiaa. Voit ladata (räjähdysvaarallisten alueiden ulkopuolella) ja mitata samalla kertaa, esim. kun käytät laitetta ajoneuvojen tai koneiden sisällä. Latausasemat voidaan yhdistää toisiinsa, jolloin ne vievät hyvin vähän tilaa; lisäksi ne sopivat yhteen Dräger X-am -latausasemien kanssa.

4 04 Dräger X-am 8000 Olkahihna D D D Details -- Pumppuadapteri Esi-suodatinputken kotelo Dräger X-am 3500 ja Dräger X-am mittarien vertailu

5 Dräger X-am Lisätarvikkeet Induktiivinen laturi D Laitteen induktiiviseen lataamiseen Jalusta D Laitteen pitämiseksi pystyssä, esim. tilavalvontaa varten. Jalustaa voidaan käyttää joko olkahihnan kanssa tai ilman. Kolhusuoja D Ehkäisee vaurioitumista ja kulumista vaikeissa olosuhteissa. Kolhusuoja on helposti käyttäjän vaihdettavissa. Kiinnittyvä etiketti D Kiinnittyvä etiketti voi sisältää laitekohtaista tietoa, kuten anturin asetukset.

6 06 Dräger X-am 8000 Tuotepalvelut D Huoltopalvelu Huoltopalvelumme tarjoaa tukea erilaisin palvelupaketein huollossamme tai suoraan asiakkaan tiloissa. Huolto, kunnossapito ja huolto ovat olennaisen tärkeitä turvallisuuden ja luotettavuuden takaamiseksi, mutta huolellinen kunnossapito ja huolto on tärkeää myös taloudelliselta kannalta. Säännölliset ennaltaehkäisevät tarkastukset, katkeamaton huolto ja alkuperäisvaraosien käyttö parantavat investointisi pitkäikäisyyttä. D Koulutus Dräger-akatemia on jakanut vankkaa, käytännöllistä tietouttaan jo yli 40 vuotta. Järjestämme vuosittain yli kurssia yli 600 aiheesta, ja meillä on yli 110 valtuutettua kouluttajaa. Jaamme henkilökunnallesi käytännön tietoa ja varmistamme, että he osaavat soveltaa oppimaansa tehokkaasti sekä jokapäiväisessä työssään että erityisesti kriittisissä tilanteissa. Laadimme mielellämme yrityksellesi räätälöidyn koulutusohjelman. D Huoltoseisokin yhteydessä tarjottava turvallisuuspalvelu Tarvitset kattavan turvallisuusteknologisen ratkaisun, joka varustaa sinut parhaalla mahdollisella tavalla projektiasi varten. Alalla on turvallisuusnormeja, joita on noudatettava kovassa kiireessäkin. Maksimaalisen tehokkuuden ja kaikista korkeimman turvallisuustason välillä voi nousta ristiriita. Autamme sinua luomaan tasapainon: Huoltoseisokin yhteydessä tarjottava turvallisuuspalvelumme on ratkaisu, jossa otetaan huomioon kaikki huoltoseisokkia koskevat vaatimukset ja erityisesti henkilökohtaiset tarpeesi. Turvallisuuspalvelu paikan päällä D Vuokraamo, henkilöstöpalvelut tai kattava turvallisuuden hallinta: Paikan päällä tarjoamamme turvallisuuspalvelut antavat tukea kaikkiin turvallisuushaasteita sisältäviin projekteihisi ja tietenkin myös päivittäisiin toimintoihin.

7 Dräger X-am Tekniset tiedot Mitat (K x L x S) 179 x 77 x 42 mm Paino Noin 495 g, riippuen anturien määrästä, ilman hihnaa, ilman pumppua Noin 550 g, riippuen anturin määritetyistä asetuksista, ilman hihnaa, pumpulla Kotelo Kestävä kahdesta osasta koostuva kotelo Näyttö Teräväpiirtoinen värinäyttö Lämpötila -20 C C Paine 700 hpa hpa Kosteus % (lyhytaikaisesti jopa 95 %) suht. kost. Hälytykset Visuaaliset: 3 pun. LED-valoa (kaasuhälytykset) 3 kelt. LED-valoa (laitehälytykset) Akustiset: Moniääninen, tyypillisesti 100 db(a) 30 cm:n etäisyydellä Värinä Kotelointiluokka IP 67 Virransyöttö Litiumioniakku, uudelleenladattava, induktiivinen lataus Käyttöajat (diffuusio) CatEx-anturilla ja kolmella EC-antureilla Tyypillisesti 24 tuntia IR-anturilla ja kolmella EC-anturilla Tyypillisesti 22 tuntia Kolmella EC-anturilla Tyypillisesti 120 tuntia CatEx-anturilla, PID-anturilla ja kolmella EC-anturilla Tyypillisesti 17 tuntia IR-anturilla, PID-anturilla ja kolmella EC-anturilla Tyypillisesti 16 tuntia Vain PID Tyypillisesti 42 tuntia Latausajat Tyypillisesti 4 tuntia, kun laitetta on käytetty korkeintaan 10-tuntisen työvuoron ajan Käynnistysajat Vakioantureilla tyypillisesti <60 sekuntia Tietojen tallennus 12 Mt, esim. kaasualtistusta 10 min tuntia kohden, ja mittausarvot muuttuvat joka sekunti 7 kanavalla: n. 210 tuntia Pumpun käyttö Letkun maksimipituus 45 m Hyväksynnät ATEX/ IECEx I M1, II 1G Ex da ia I Ma, Ex da ia IIC T4 Ga Metrologinen hyväksyntä vireillä ccsaus (Kysythän saatavuutta Drägeriltä.) Luokka I, tilaluokka 0, A/Ex da ia IIC T4 /Ga C22.2 Nro 152, ANSI-ISA :2000 CE-merkintä MED / DNV GL (Kysythän saatavuutta Drägeriltä.) Takuu 3 vuotta laitteelle 1 vuosi virtalähteelle Anturit: ks. -anturin & kannettavien laitteiden ohjekirja Tilaustiedot Dräger X-am 8000 sisältö: laite ja virtalähde (litiumioniakku), tiedonkeruulaite, olkahihna, valmistajan todistus, kalibrointitodistus ja laturi (valinnainen). Täysin toimiva laite vaatii enintään viisi (5) anturia ja valinnaisen integroidun pumpun. Käyttöohje sisältyy vakiona seuraavilla kielillä:

8 08 Dräger X-am 8000 Tilaustiedot DE, EN, FR, ES, PT, IT, NL, RU, ZH, JA Ilmainen käyttöohje pyynnöstä (ilmoitathan tilauksen yhteydessä), saatavilla myös seuraavilla kielillä: DA, FI, NO, SV, PL, HR, SL, SK, CS, BG, RO, HU, EL, TR, KO Tekninen ohjekirja saatavilla seuraavilla kielillä: DE, EN, FR, ES, RU Ladattavissa tuotteen verkkosivulta. Valittavissa olevat tuoteominaisuudet tilauksen yhteydessä Integroitu pumppu ja pumppusovitin Bluetooth -moduuli RFID-transponderi (Latausasema/virtapistoke voidaan valita pois tilausprosessin aikana.) Paikka 1: PID- tai IR-anturi Paikka 2: IR- tai CatEX-anturi Cat-Ex 125 PR1, 2 Paikat 3-5: Elektrokemialliset anturit (XXS-malli) Mittausalue Resoluutio Tilaus-nro % LEL 1 % LEL % LEL % LEL 1 % LEL tilavuus-% CH4 0,2 tilavuus-% tilavuus-% CO2 0,01 tilavuus-% CO2 tai tilavuus-% CH % LEL Cat-Ex 125 PR Kaasu tilavuus-% CH4 Dual IR Ex/CO ppm CO2 IR Ex1 IR CO % LEL 1 % LEL tilavuus-% CH4 0,2 tilavuus-% tilavuus-% CO2 0,01 tilavuus-% CO2 tai ppm CO2 PID LC ppb (10.6 ev) 0, ppm isobuteeni PID HC (10.6 ev) ppm isobuteeni XXS O tilavuus-% 0,1 tilavuus-% tilavuus-% 0,5 tilavuus-% XXS O ppm 1 ppm XXS CO HC ppm 5 ppm XXS CO / H ppm CO 2 ppm XXS H2S LC ppm 0,1 ppm XXS CO LC2 kompensoitu ppm 2 ppm XXS CO LC / H2S LC ppm CO/ 1 ppm CO ppm H2S 0.1 ppm H2S XXS CO LC / O ppm CO/ 1 ppm CO tilavuus-% 1 tilavuus-% O2 XXS NO ppm 0,1 ppm XXS NO ppm 0,1 ppm XXS NO2 LC ppm 0,02 ppm XXS SO ppm 0,1 ppm XXS PH ppm 0,01 ppm XXS PH3 HC ppm 1 ppm XXS HCN XXS H2S HC ppm 0,1 ppm XXS HCN PC ppm 0,5 ppm XXS NH ppm 1 ppm

9 Dräger X-am Tilaustiedot XXS CO2 0 5 tilavuus-% 0,1 tilavuus-% XXS CI ppm 0,05 ppm XXS H ppm 5 ppm XXS H2 HC tilavuus-% 0,01 tilavuus-% XXS OV ppm 0,5 ppm XXS OV-A ppm 1 ppm XXS Amiini ppm 1 ppm XXS (kaasun)hajusteaineet ppm 0,5 ppm XXS COCl ppm 0,01 ppm ppm 0,01 ppm XXS E CO ppm 2 ppm XXS E H2S ppm 1 ppm XXS E O tilavuus-% 0,1 tilavuus-% XXS Otsooni Antureilla on viiden vuoden takuu. 1 Erityiskalibroinnit ovat mahdollisia Ex-antureille (vakio: metaani) 2 Näillä antureilla on kolmen vuoden takuu. Vikatapauksissa pätevät lakisääteiset oikeudet säilyvät ennallaan. Virtalähdeyksikkö Virransyöttö (mukana takakotelo) (sisältyy vakiona) Induktiivinen laturi yhden laitteen lataamiseen (sisältyy vakiona, valittavissa pois) Pistokeadapteri (sisältyy vakiona, valittavissa pois) Latauslaitteet Pistokelaturi kahden laitteen lataamiseen Pistokelaturi viiden laitteen lataamiseen Pistokelaturi VAC; 1,33 A, jopa viiden laitteen lataamiseen (sisältyy vakiona, valittavissa pois) Pistokelaturi VAC; 6,25 A, jopa 20 laitteen lataamiseen Ajoneuvon liitäntäkaapeli 12/24 V 1 laitteen lataamiseen Ajoneuvon liitäntäkaapeli 12/24 V DC jopa viiden laitteen lataamiseen Kiinnitysteline ajoneuvoon Pumpun käyttötarvikkeet Pumpun sisääntulon pöly- ja vesisuodatin (sisältyy laitteeseen, jos pumppuvaihtoehto on valittu) Pumppuadapteri (sisältyy laitteeseen, jos pumppuvaihtoehto on valittu) Lisävarusteet kalibrointia varten Dräger X-am 8000 Kalibrointi -adapteri Dräger X-dock -asema Dräger X-am laitteelle Dräger X-dock -asema Dräger X-am laitteelle + lataus Dräger X-dock 5300 (Dräger X-am 8000) + Master

10 10 Dräger X-am 8000 Tilaustiedot Nonaanitesteri Testikaasut Tarvikkeet konfigurointiin ja mitattujen arvojen tallentamiseen Dräger CC Vision Dräger GasVision -lisenssiavain USB Dira -lukija / IR-käyttöliittymä Pidike USB Dira -lukijalle Muut lisätarvikkeet Kolhunsuoja, poistettavissa Nahkalaukku laitteelle Kuljetuslaukku (tyhjä) Näytön suoja (kolmen kappaleen pakkaus) Ota yhteyttä Drägeriin. Olkahihna (sisältyy vakiona) ( olkahihnan kiinnike) Sisäänvedettävä hihna Pidike etiketille (olkahihnassa) (sisältyy vakiona) Liimattavat tarrat yksilöllisille merkinnöille, hihnassa olevalle pidikkeelle, hopea (viiden setti) Jalusta laitteen pitämiseksi pystyssä, esim. aluevalvontaa varten Transponderilukija integroidun RFIDtransponderin lukemiseen (valinnainen) Lisätarvikkeet fotoionisaatiomittarille (PID) (sisältyy vakiona) Ilmainen ohjelmisto ( Esi-suodatinputken kotelo Esi-suodatinputki, bentseeni (10 yksikön pakkaus) Esi-suodatinputki, kosteus (pakkaus, 10 yksikköä) Esi-suodatinputki, aktiivihiili (pakkaus, 10 yksikköä) CH24101 Putkenkatkaisin TO Nahkalaukku fotoionisaatiomittari, sis. nahkalaukun laitteelle PID-lampun puhdistussetti Sondit ja letkut Teleskooppisondi 100 Teleskooppisondi 150, ruostumaton teräs 5 m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla 10 m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla 20 m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla Liitäntä suodattimelle sisältyy tuotteeseen SN , (pöly- ja vesisuodatin). Liitäntä suodattimelle sisältyy tuotteeseen SN , (pöly- ja vesisuodatin) Uimurisondi EPP, sis. 3 m letkun, 3,2 mm Uimurisondi EPP, sis. 10 m letkun, 3,2 mm

11 Dräger X-am Tilaustiedot Uimurisondi (läpinäkyvä), sovittimella Lisäsondit ja -letkut sekä lisälaitteet ja -tarvikkeet ovat saatavilla Drägeriltä. Ota meihin yhteyttä.
