1 Käyttöohje BTGP-38KM Bluetooth GPS Data Logger V1.0

2 I Johdanto 1. Yhteenveto BTGP-38KM Data Logger yhdistää kehittyneet Bluetooth- ja GPS-teknologiat yhteen tuotteeseen. Bluetooth-teknologia mahdollistaa GPS-datan vastaanoton ja tallennuksen älypuhelimella, kämmentietokoneella, kannettavalla tietokoneella ja pöytätietokoneella. Laite soveltuu käytettäväksi reitti-, sijainti- ja matkatietojen tallentamiseen. 2. Ominaisuudet 65 kanavainen GPS vastaanotin + Bluetooth (siirtonopeus 38400bps) + Data Logger 8Mb flash-muisti tiedonkeruuta varten, tallentaa jopa 300 tuntia tiedostomateriaalia 38KM mahdollistaa jopa sijainnin kirjaamisen, mukaanlukien pituusasteen, leveysasteen ja nopeuden Laitteen sijaintihistoriaa voidaan käyttää lisäsovelluksissa kuten GPS Track Tagger:ssa ja Google Map:ssa Tukee NMEA vakiota 38400bps:n siirtonopeudella Yhteensopiva Bluetooth 2.0 kanssa sekä Bluetooth-laitteiden kanssa joissa Serial Port Profile (SPP) Laturipiiri ja akkuliitin NOKIA Li-ION akkua varten (820mA), kesto jopa 18.5 tuntia Sisältää toiminnon, joka sammuttaa Bluetoothin automaattisesti kun laite on käytössä, vähentäen täten virrankulutusta 38KM on CE, FCC ja ROHS sertifikoitu

3 3. Tekniset tiedot Yleiset tiedot Vastaanotettu taajuus: L1, MHz C/A koodi: 1.023MHz 65-kanavainen vastaanotin Herkkyys Haku: 151dBm Reitti: 160dBm Tarkkuus Sijainnin mittauksen tarkkuus: <3m CEP (50%) Nopeus 0.1m/s Sijainnin määrittämisnopeus Käynnistys pitkän käytön jälkeen: 1s, keskimäärin Käynnistys vähäisen käytön jälkeen: 35s, keskimäärin Käynnistys kylmiltään: 40s, keskimäärin Dynaaminen tila Korkeus Max 10 km Nopeus Max 515m/s Kiihdytys Max 4g GPS-protokolla NMEA-0183 ASIC protokolla Oletusarvona NMEA GGA, GSA, GSV and RMC, (VTG, GLL ja RMS valinnaisena) 9600bps siirtonopeus, 8 databittiä, 1 stop bitti

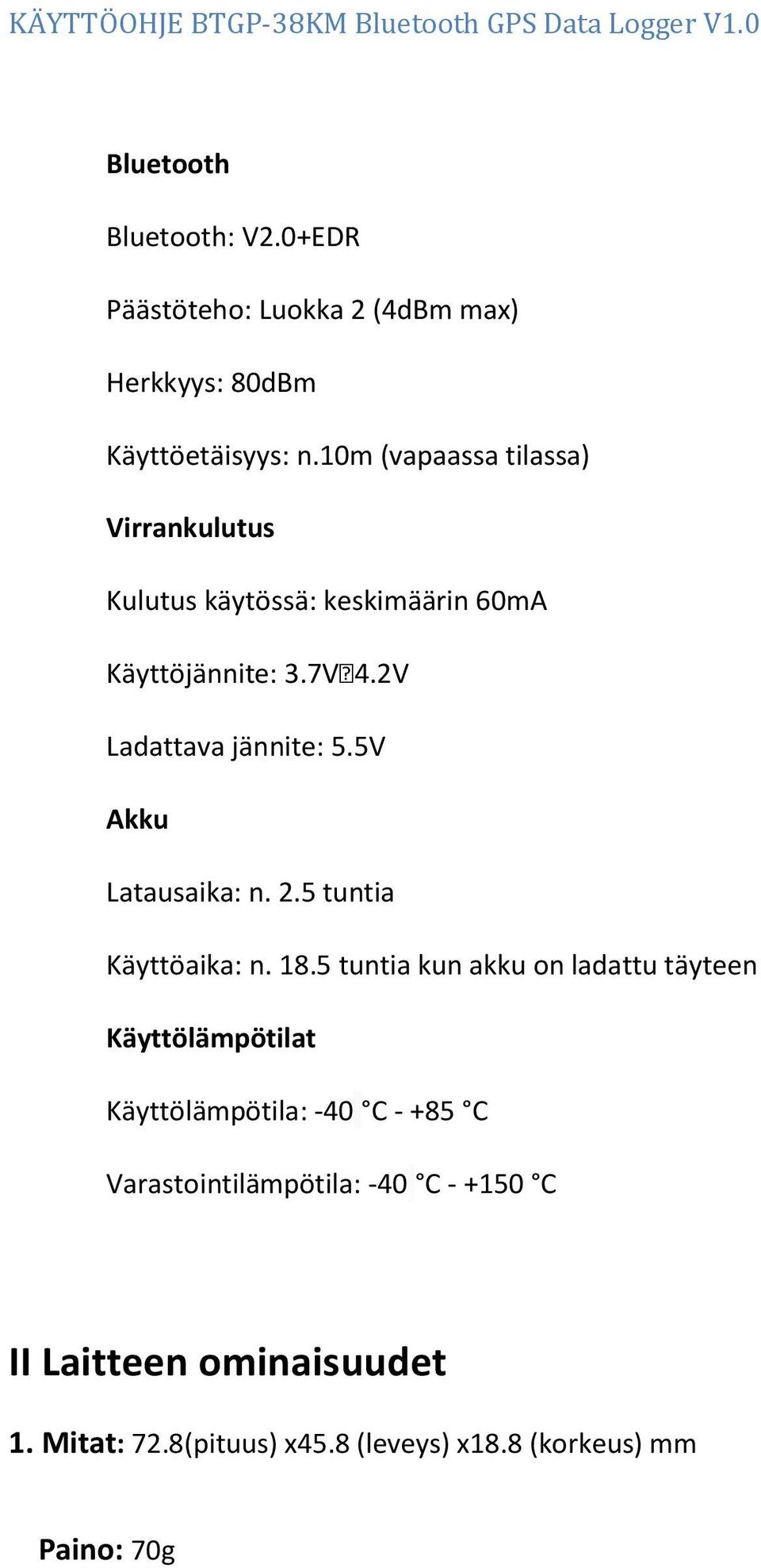

4 Bluetooth Bluetooth: V2.0+EDR Päästöteho: Luokka 2 (4dBm max) Herkkyys: 80dBm Käyttöetäisyys: n.10m (vapaassa tilassa) Virrankulutus Kulutus käytössä: keskimäärin 60mA Käyttöjännite: 3.7V4.2V Ladattava jännite: 5.5V Akku Latausaika: n. 2.5 tuntia Käyttöaika: n tuntia kun akku on ladattu täyteen Käyttölämpötilat Käyttölämpötila: -40 C C Varastointilämpötila: -40 C C II Laitteen ominaisuudet 1. Mitat: 72.8(pituus) x45.8 (leveys) x18.8 (korkeus) mm Paino: 70g

5 2. Pakkauksessa mukana 1) Keskusyksikkö 1kpl 2) Ladattava akku 1kpl 3) Laturi tai autolaturi 1kpl 4) Suomenkielinen käyttöohje 1kpl 3. Tuotekuvaus Kuva 1 Virtakytkin Virtaliitin Sininen LED-valo ilmoittaa Bluetoothin toiminnasta Vihreä LED-valo ilmoittaa GPS:n toiminnasta Punainen LED-valo ilmoittaa akun varauksesta

6 4. LED-valon tila LED Tila Kuvaus Vilkkuu 1s ajan, sitten sammuu Boot, GPS toimii normaalisti, GPS-sijaintia ei ole tilapäisesti vahvistettu Vihreä LED pois päältä GPS-sijaintia ei vahvistettu Vilkkuu 1s välein Vilkkuu nopeasti GPS-sijainti vahvistettu Bluetooth on valmiustilassa Sininen LED Vilkkuu hitaasti Bluetooth on yhdistetty Päällä (jatkuva) Lataus on kesken Punainen LED Pois päältä Lataus on suoritettu loppuun III Käyttöohjeet 1. Liitä akku: Avaa akun kansi ja aseta akku oikeinpäin. Sulje akun kansi. 2. Lataa: Liitä laturijohdon pää virtaliittimeen ja toinen pää pistorasiaan. Punaisen LED-valon syttyminen ilmoittaa latauksen alkaneeksi. Noin 2,5 tunnin kuluttua valo sammuu ja lataus on valmis. Huom. Pidentääksesi akun ikää, lataa sitä ensimmäisellä kerralla (ennen käyttöönottoa) vähintään 10 tunnin ajan. 3. Bluetooth-sovitin: Jos sinulla ei vielä ole sovitinta, se on ostettava. Ostaessasi Bluetooth-sovittimen, lue huolellisesti valmistajan käyttöohjeet ennen käyttöönottoa.

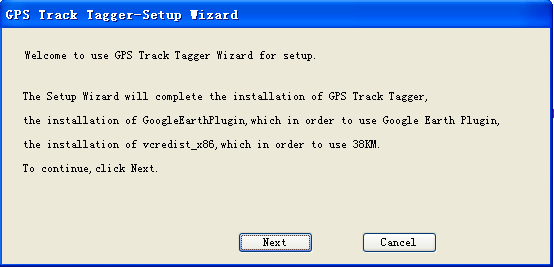

7 4. Määritä langaton yhteys: Kun laite on kytketty, vihreä LED-valo syttyy palamaan ilmoittaen laitteen olevan toiminnassa. Sininen LED-valo vilkkuu nopeasti ilmoittaen sen siirtymisestä sopivaan tilaan. Yhdistä tietokoneesi USB-portti Bluetoothiin, avaa BlueSoleil ohjelmisto tietokoneella ja sitten annat etsintäkommennon Bluetooth-laitteeseesi. Kun etsintä on valmis, valitse BTGP-38DL ja syötä koodi Asennus on valmis. (Kuva 1) Perustuen energiansäästöperiaatteeseen, Bluetooth siirtyy automaattisesti valmiustilaan, ellei se saa yhteyttä viiden minuutin kuluessa käynnistyksestä. Kun Bluetooth-yhteys on muodostettu, se siirtyy yhteensovitustilaan. IV Ohjelmistoasennus Avaa CD-asema, kaksoisklikkaa setup.exe. Tämä käynnistää ohjatun asennuksen. Klikkaa next - painiketta (Kuva 2), jolloin ohjelma ohjaa käyttäjän Track Tagger, vcredist_x86 ja GoogleEarthPlugin asennukseen. Kuva 2

8 V Näytä kirjatut kohteet (reitit) 1. Avaa GPS Track Tagger ohjelmisto. (Ohjelmiston käyttöohjeet löytyvät ohjelmiston help osiosta.) 2. Kaksoisklikkaa kohdetta kohdelistalla, jolloin kartta tuo näkyville tämänhetkisen reitin. (Kuva 3) Kuva 3
