SET/V. Yläraja-anturi KÄYTTÖ- JA ASENNUSOHJE

Transkriptio

1 Labkotec Oy Myllyhaantie PIRKKALA Puh Fax Internet: SET/V Yläraja-anturi KÄYTTÖ- JA ASENNUSOHJE 1(5)

2 SYMBOLIEN MERKITYS 2. TEKNISET TIEDOT Huomioitava räjähdysvaarallisten tilojen asennuksissa Mittauskeskus: Labkotec Oy:n LevelSET S- ja SET- mittauskeskukset Varoitus / Huomio 1. YLEISTÄ SET/V on Labkotecin analogisiin ja digitaalisiin mittauskeskuksiin liitettävä, värähtelyyn perustuva kytkinanturi, joka soveltuu käytettäväksi mm. nestesäiliöiden ylärajahälyttimenä. Tyypillisiä SET/V anturin sovelluskohteita ovat mm. öljyn- ja rasvanerottimet. SET/V on laiteluokan 1 (dir. 94/9/EY) laite, ja se voidaan asentaa tilaluokan 0, 1 ja 2 räjähdysvaaralliseen tilaan. Viesti Käyttöjännite Digitaalinen ja Analoginen 7mA/13mA 8V 16V (DC) Kaapeli: Öljynkestävä, suojavaipalla varustettu kaapeli 2 x 0.75 mm 2. Vakiopituus 5 m. Voidaan toimittaa määrämittaisena, kiinteän kaapelin maks. pituus 15 m. Kaapeli voidaan jatkaa suojatulla kaapelilla. Suositeltava kaapelin maks. parivastus on 75 Ω. Materiaali: PA, PVC, Alumiini, NBR Lämpötila-alue: Käyttö: C Turvallisuus: C EMC Emissio (päästöt) IEC/EN Immuniteetti (sieto) IEC/EN IP-luokitus IP68 Ex-luokitus: II 1 G Ex ia IIB T5 Ga VTT 09 ATEX 025X IECEx VTT X Ui = 16 V Pi = 400 mw Ci = 3500 pf Ii = 80 ma Li = 85 μh Kuva 1. SET/V anturin mittapiirros Toimintaperiaate: Valmistusvuosi: Ks. sarjanumero tyyppikilvestä Värähtelijä xxx x xxxxx xx YY x jossa YY = valmistusvuosi (esim. 10 = 2010) Anturi voidaan asentaa tilaluokan 0, 1 ja 2 räjähdysvaaralliseen tilaan seuraavin erityisehdoin (X): - ympäristön lämpötila on C - huomioitava sähköstaattisen varautumisen vaara! Asennuksessa on huomioitava standardit; IEC/EN Luonnostaan vaarattomat järjestelmät i ja/tai IEC/EN Asennukset räjähdysvaarallisessa tilassa. Mikäli kaapeloinnille tehdään jännitekoe, on anturi irrotettava järjestelmästä. Kuva 2. Sovellus; öljynerottimen ylärajahälytys 2(5)

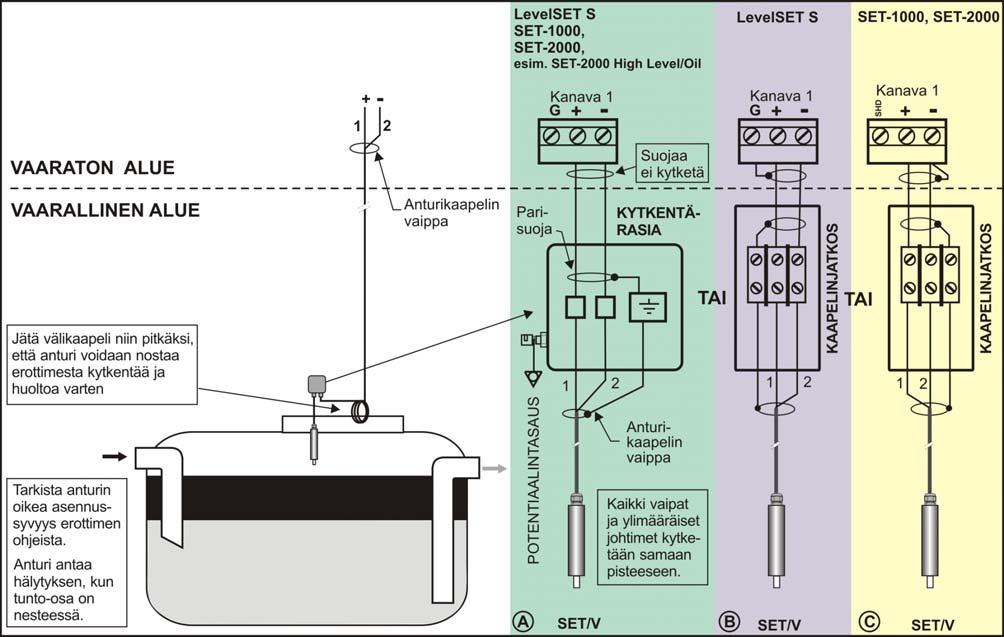

3 3. KYTKENNÄT JA ASENNUS SET/V anturissa on suojavaipalla varustettu 2- johdinkaapeli. Kaapelin numeroidut johtimet 1 ja 2 kytketään mittauskeskuksen vastaaviin liittimiin (1 = +, 2 = - ). Varmista aina kytkennät mittauskeskuksen käyttö- ja asennusohjeesta. Kuvan 4A esimerkissä on käytetty LJB välirasiaa kaapeloinnin liittämiseksi potentiaalintasaukseen. Kuvissa 4B ja 4C on esimerkki, joissa potentiaalintasausta ei ole käytettävissä. Suojavaippa kytketään syöttävässä laitteessa, siihen tarkoitettuun liittimeen. Tällaisessa järjestelyssä on erityisesti huomioitava etteivät staattiset varaukset aiheuta vaaraa. Asennus on tehtävä niin, etteivät laite ja kaapelointi ole lähellä vahvavirta- ja muita asennuksia, ja ettei niihin kohdistu voimakkaita nestevirtauksia tai mekaanista hankausta ja iskuja. Kaapelin voi tarvittaessa lyhentää tai jatkaa kytkentärasian avulla. Anturi asennetaan kaapelinsa varaan sopivalle korkeudelle, siten että kytkintieto saadaan pinnankorkeuden saavuttaessa tunto-osan. SET-1000 TAI SET-2000 MITTAUSKESKUS: Kuva 3. SET-1000 ja SET-2000 mittauskeskusten sovellusten asetukset ja anturin valinta. Kuva 4. Asennusesimerkki öljynerottimessa 3(5)

4 LevelSET S MITTAUSKESKUS: Katso LevelSET S mittauskeskusksen oikeat asetukset sen käyttö- ja asennusohjeesta. Kirjaa asennusvaiheessa anturin laitekilven Code-kentästä 5-numeroinen osoite muistiin myöhempää käyttöä varten. Sitä tarvitaan jos anturi joudutaan liittämään uudelleen LevelSET S järjestelmään, tai toiseen mittauskeskukseen. Kuva 5. SET/V anturin laitekilpi 4. TOIMINTA Tässä kappaleessa on kuvattu yleisesti hälyttimen toiminta eri tilanteissa. Katso tarkempi kuvaus käyttämäsi mittauskeskuksen ohjeista. Normaali tilanne Säiliö täynnä SET/V yläraja-anturi on täysin ilmassa Hälytyksen merkkivalot eivät pala. Releet ovat vetäneinä. SET/V anturin tunto-osa on nesteessä. Ylitäyttö -merkkivalo syttyy. Summeri soi Releet päästävät Hälytyksen poistuttua hälytyksen merkkivalot sammuvat, summeri vaimenee ja releet vetävät. 5. TOIMINNAN TESTAUS Tarkista hälyttimen oikea toiminta aina asennuksen ja kytkennän jälkeen. Tarkista toiminta lisäksi aina erottimen tyhjennyksen yhteydessä tai vähintään kerran puolessa vuodessa. Toiminnan tarkistus 1. Anturi ilmassa. Laitteen tulisi olla normaalitilassa (kts.kohta 4). 2. Laske anturin tunto-osa veteen tai öljyyn. Säiliö täynnä hälytyksen tulisi kytkeytyä (kts. kohta 4). 3. Nosta anturi ilmaan. Hälytyksen tulisi poistua viiveen kuluttua. Puhdista anturi ennen asentamista erottimeen. Ellei toiminta ole kuvatun mukainen, tarkista laitteen asetukset mittauskeskuksen ohjeista, tai ota yhteys valmistajan edustajaan. 6. HUOLTO JA KORJAUS Anturi on puhdistettava ja testattava säännöllisesti esim. säiliön tyhjennyksen ja vuosihuoltojen yhteydessä. Puhdistuksessa voidaan käyttää tarvittaessa mietoa pesuainetta (esim. astianpesuaine) ja pesuharjaa. Huoltotoimenpiteiden yhteydessä (esim. öljyn- ja polttonesteiden erotinjärjestelmät), anturia ei pitäisi nostaa pois erotinsäiliöstä, tai asentaa takaisin, ennen kuin säiliössä on vettä. Huolto-, tarkastus- ja korjaustoimien yhteydessä tulee noudattaa Ex-laitteiden tarkastusta ja huoltoa käsittelevien standardien IEC/EN ja IEC/EN ohjeita. Vika hälytys Rikkoutunut anturi, anturikaapelin katkos tai oikosulku tai mittausviestiä ei tunnisteta (digitaalinen järjestelmä) Anturipiirin Vika -merkkivalo hälyttää Summeri soi Releet päästävät 4(5)

5
