1 GRUNDFOS OHJEET Grundfos GO Remote Grundfos MI 201, MI 202, MI 204 and MI 301 Asennus- ja käyttöohjeet

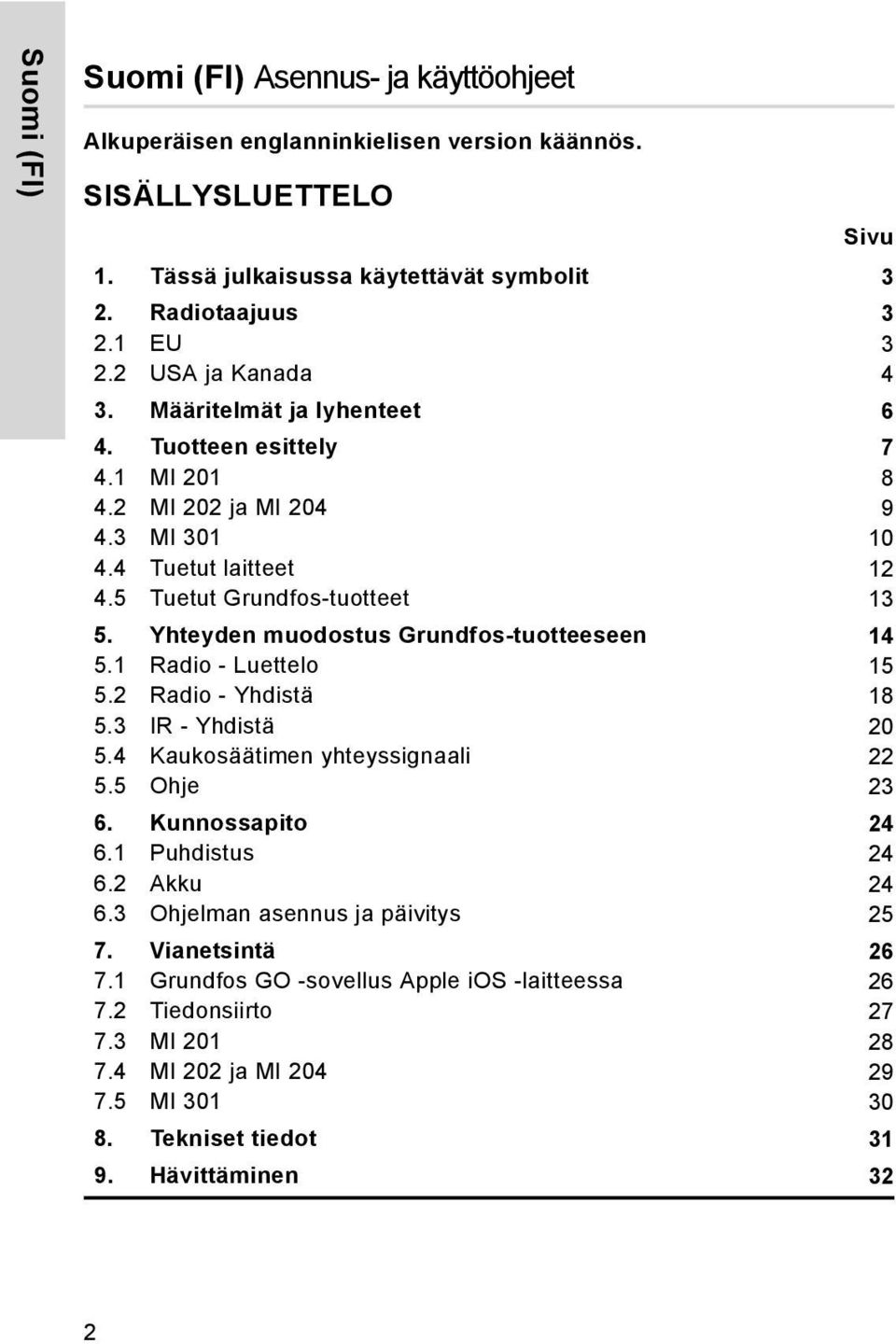

2 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet Alkuperäisen englanninkielisen version käännös. SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 3 2. Radiotaajuus EU USA ja Kanada 4 3. Määritelmät ja lyhenteet 6 4. Tuotteen esittely MI MI 202 ja MI MI Tuetut laitteet Tuetut Grundfos-tuotteet Yhteyden muodostus Grundfos-tuotteeseen Radio - Luettelo Radio - Yhdistä IR - Yhdistä Kaukosäätimen yhteyssignaali Ohje Kunnossapito Puhdistus Akku Ohjelman asennus ja päivitys Vianetsintä Grundfos GO -sovellus Apple ios -laitteessa Tiedonsiirto MI MI 202 ja MI MI Tekniset tiedot Hävittäminen 32 2

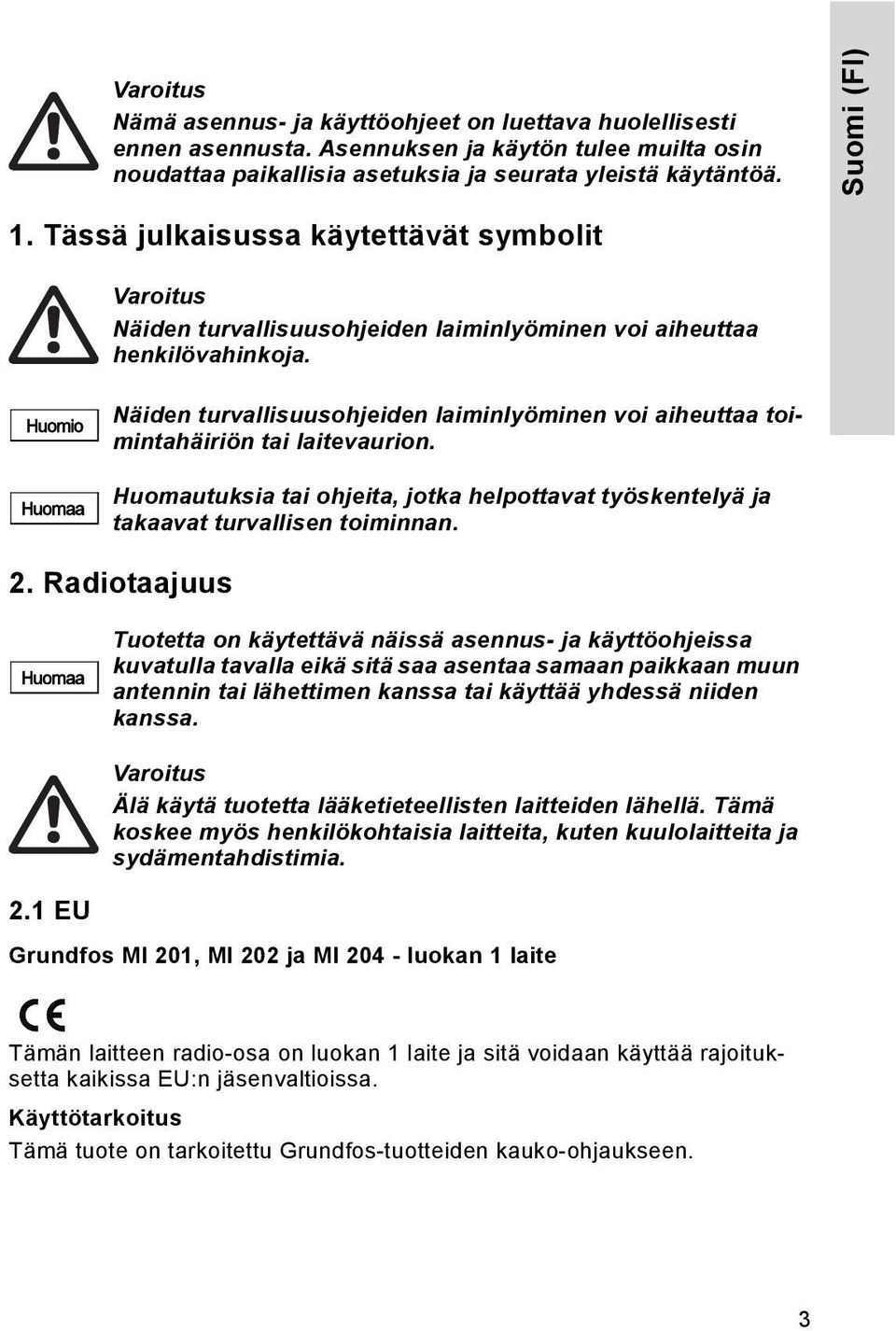

3 Varoitus Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Suomi (FI) 1. Tässä julkaisussa käytettävät symbolit Varoitus Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Huomio Huomaa Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. 2. Radiotaajuus Huomaa Tuotetta on käytettävä näissä asennus- ja käyttöohjeissa kuvatulla tavalla eikä sitä saa asentaa samaan paikkaan muun antennin tai lähettimen kanssa tai käyttää yhdessä niiden kanssa. 2.1 EU Varoitus Älä käytä tuotetta lääketieteellisten laitteiden lähellä. Tämä koskee myös henkilökohtaisia laitteita, kuten kuulolaitteita ja sydämentahdistimia. Grundfos MI 201, MI 202 ja MI luokan 1 laite Tämän laitteen radio-osa on luokan 1 laite ja sitä voidaan käyttää rajoituksetta kaikissa EU:n jäsenvaltioissa. Käyttötarkoitus Tämä tuote on tarkoitettu Grundfos-tuotteiden kauko-ohjaukseen. 3

4 Suomi (FI) Grundfos MI luokan 2 laite BE BG CZ DK DE EE IE EL ES FR IT CY LV LT LU HU MT NL AT PL PT RO SI SL FI SE UK IS LI NO CH Tämän laitteen radio-osa on luokan 2 laite ja sen käyttöä on rajoitettu EU:n jäsenmaissa. Tämän tuotteen radio-osaa voidaan käyttää rajoituksetta EU:n alueella sisätiloissa, mutta sitä ei saa toistaiseksi käyttää Ranskassa ulkona kaikilla radiotaajuuksilla. Käyttötarkoitus Tämä tuote on tarkoitettu Grundfos-tuotteiden kauko-ohjaukseen. 2.2 USA ja Kanada This device complies with part 15 of the FCC rules and RSS-210 of IC rules. Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Users are cautioned that changes or modifications not expressly approved by Grundfos could void the user's authority to operate the equipment USA This product contains FCC ID: FCC ID: OG3-MI201M01 OG3-MI202M01 OG3-MI204M01 OG3-MI301M01 This device complies with part 15 of the FCC rules. Users are cautioned that changes or modifications not expressly approved by Grundfos could void the user's authority to operate the equipment. 4

5 Class B product This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Suomi (FI) Huomaa Changes or modifications made to this equipment not expressly approved by Grundfos may void the FCC authorisation to operate this equipment. Radio frequency radiation exposure information This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter Canada This product contains IC ID: IC ID: 10447A-MI201M A-MI202M A-MI204M A-MI301M01 Complies with the Canadian ICES-003 Class B specifications. "Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada." This device complies with RSS 210 of Industry Canada. This Class B device meets all the requirements of the Canadian interference-causing equipment regulations. "Cet appareil numérique de la Classe B respecte toutes les exigences du Réglement sur le matériel brouilleur du Canada." 5

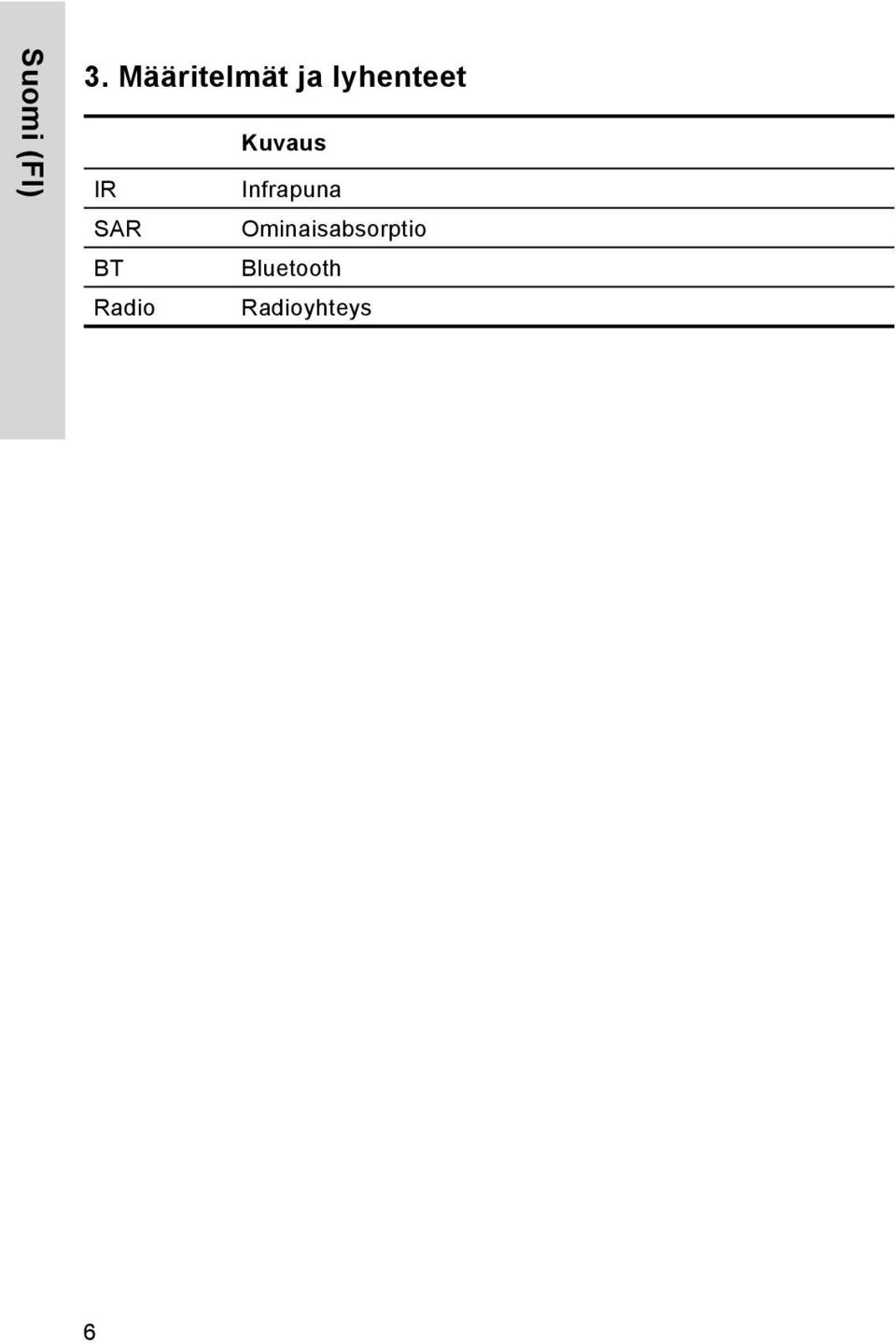

6 Suomi (FI) 3. Määritelmät ja lyhenteet Kuvaus IR Infrapuna SAR Ominaisabsorptio BT Bluetooth Radio Radioyhteys 6

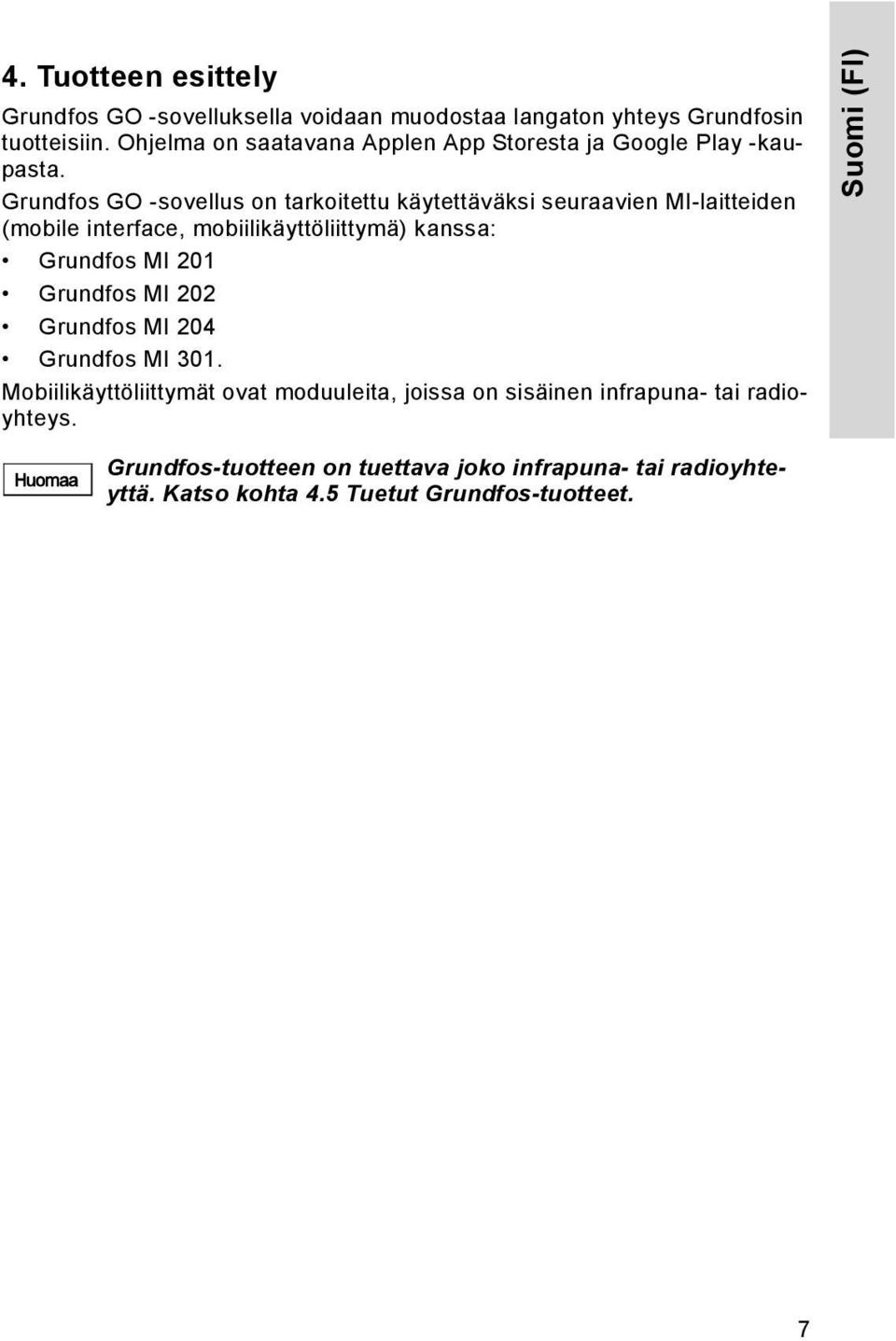

7 4. Tuotteen esittely Grundfos GO -sovelluksella voidaan muodostaa langaton yhteys Grundfosin tuotteisiin. Ohjelma on saatavana Applen App Storesta ja Google Play -kaupasta. Grundfos GO -sovellus on tarkoitettu käytettäväksi seuraavien MI-laitteiden (mobile interface, mobiilikäyttöliittymä) kanssa: Grundfos MI 201 Grundfos MI 202 Grundfos MI 204 Grundfos MI 301. Mobiilikäyttöliittymät ovat moduuleita, joissa on sisäinen infrapuna- tai radioyhteys. Suomi (FI) Huomaa Grundfos-tuotteen on tuettava joko infrapuna- tai radioyhteyttä. Katso kohta 4.5 Tuetut Grundfos-tuotteet. 7

8 Suomi (FI) 4.1 MI 201 MI 201 on Grundfos-pumppujen ja -järjestelmien kanssa käytettävä kokonaisratkaisu, joka sisältää Apple ipod touch 4G:n ja Grundfos-kotelon infrapuna- ja radioyhteyttä varten. Huomaa "Made for ipod" tarkoittaa, että elektroninen laite on suunniteltu erityisesti ipodiin liitettäväksi ja että laitteen kehittäjä vakuuttaa sen täyttävän Applen toiminnalliset vaatimukset. Apple ei vastaa tämän laitteen toiminnasta tai sen turvallisuus- ja viranomaisvaatimusten mukaisuudesta. Huomaa, että tämän lisälaitteen käyttö ipodissa saattaa vaikuttaa langattoman yhteyden toimintaan. Toimintaohjeet Aseta Apple ipod touch MI 201 -koteloon kahdella kädellä. Apple ipod touchiin sopiva kotelo suojaa laitetta ja helpottaa sen käsittelyä. Toimitussisältö Apple ipod touch 4G varusteineen Grundfos MI 201 -kotelo suoja akkulaturi pikaopas. TM Kuva 1 MI 201 8

9 4.2 MI 202 ja MI 204 MI 202 ja MI 204 ovat Apple-laitteiden lisämoduuleja. Valitse MI 202 -moduuli Apple ipod touch 4-, iphone 4- ja 4S-versioille. Valitse MI 204 -moduuli Apple-tuotteille, joissa on Lightning-liitin, esim. iphone 5. Suomi (FI) Huomaa "Made for ipod, iphone" tarkoittaa, että elektroninen lisälaite on suunniteltu erityisesti ipodiin tai iphoneen liitettäväksi ja että laitteen kehittäjä vakuuttaa sen täyttävän Applen toiminnalliset vaatimukset. Apple ei vastaa tämän laitteen toiminnasta tai sen turvallisuus- ja viranomaisvaatimusten mukaisuudesta. Huomaa, että tämän lisälaitteen käyttö ipodissa saattaa vaikuttaa langattoman yhteyden toimintaan. Toimintaohjeet Kytke MI 202/204 varovasti Apple-laitteen liittimeen. Liitä MI 202/204 oikeassa kulmassa ja varmista, että se kiinnittyy kunnolla Apple-laitteeseen. Kun laitetta ei käytetä, MI 202/204 on helppo irrottaa Apple-laitteesta varovasti vetämällä. Toimitussisältö Grundfos MI 202 tai 204 suoja pikaopas latauskaapeli. MI 202 MI 204 TM TM Kuva 2 MI 202 ja MI 204 9

10 Suomi (FI) 4.3 MI 301 MI 301 -moduulista voidaan muodostaa yhteys Android- tai ios-älypuhelimeen Bluetoothilla. MI 301:ssä on ladattava Li-ion-akku, joka on ladattava erikseen. Huomaa "Made for ipod, iphone" tarkoittaa, että elektroninen lisälaite on suunniteltu erityisesti ipodiin tai iphoneen liitettäväksi ja että laitteen kehittäjä vakuuttaa sen täyttävän Applen toiminnalliset vaatimukset. Apple ei vastaa tämän laitteen toiminnasta tai sen turvallisuus- ja viranomaisvaatimusten mukaisuudesta. Huomaa, että tämän lisälaitteen käyttö ipodin kanssa saattaa vaikuttaa langattoman yhteyden toimintaan. Toimitussisältö Grundfos MI 301 suoja akkulaturi pikaopas. TM Kuva 3 MI

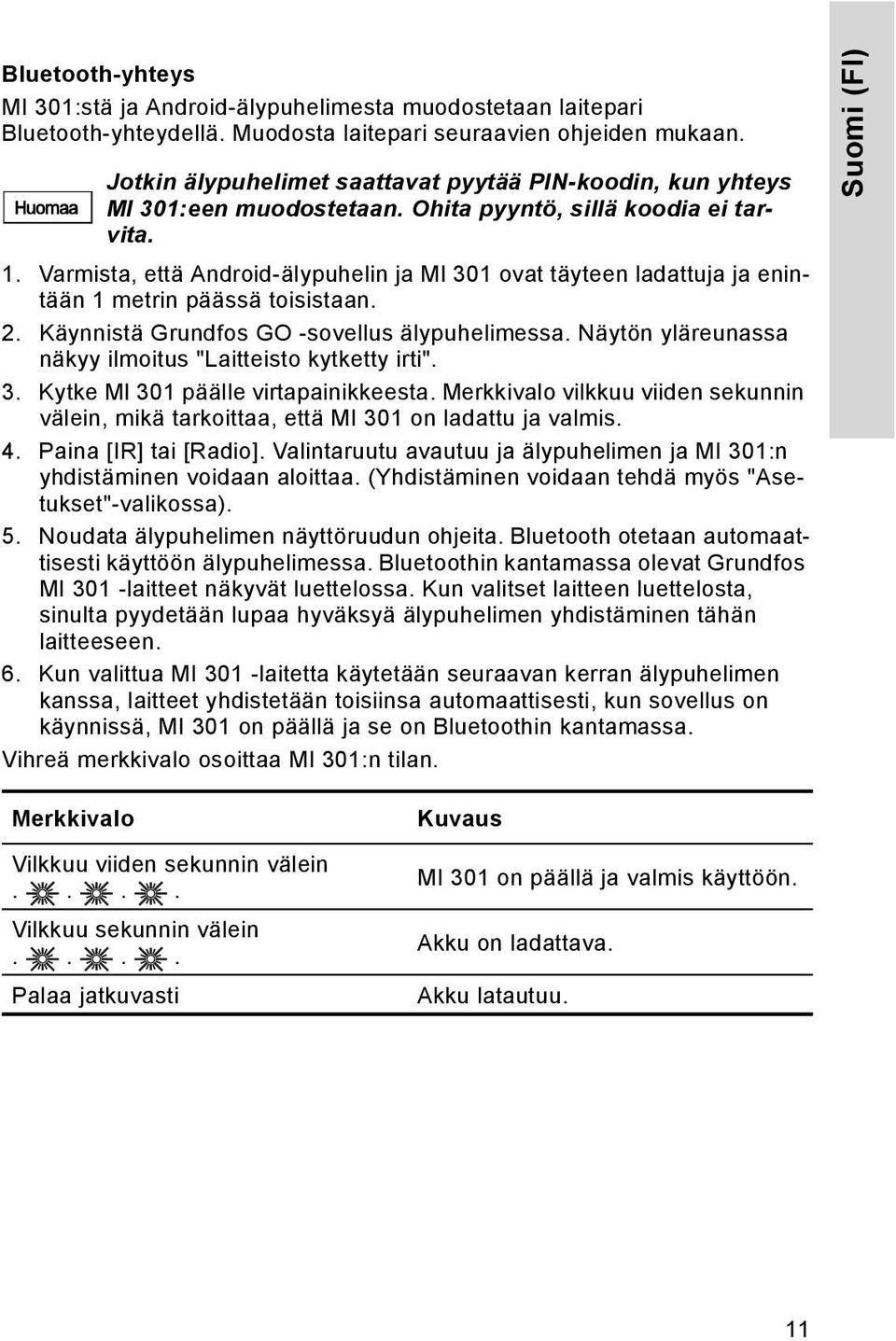

11 Bluetooth-yhteys MI 301:stä ja Android-älypuhelimesta muodostetaan laitepari Bluetooth-yhteydellä. Muodosta laitepari seuraavien ohjeiden mukaan. Huomaa Jotkin älypuhelimet saattavat pyytää PIN-koodin, kun yhteys MI 301:een muodostetaan. Ohita pyyntö, sillä koodia ei tarvita. 1. Varmista, että Android-älypuhelin ja MI 301 ovat täyteen ladattuja ja enintään 1 metrin päässä toisistaan. 2. Käynnistä Grundfos GO -sovellus älypuhelimessa. Näytön yläreunassa näkyy ilmoitus "Laitteisto kytketty irti". 3. Kytke MI 301 päälle virtapainikkeesta. Merkkivalo vilkkuu viiden sekunnin välein, mikä tarkoittaa, että MI 301 on ladattu ja valmis. 4. Paina [IR] tai [Radio]. Valintaruutu avautuu ja älypuhelimen ja MI 301:n yhdistäminen voidaan aloittaa. (Yhdistäminen voidaan tehdä myös "Asetukset"-valikossa). 5. Noudata älypuhelimen näyttöruudun ohjeita. Bluetooth otetaan automaattisesti käyttöön älypuhelimessa. Bluetoothin kantamassa olevat Grundfos MI 301 -laitteet näkyvät luettelossa. Kun valitset laitteen luettelosta, sinulta pyydetään lupaa hyväksyä älypuhelimen yhdistäminen tähän laitteeseen. 6. Kun valittua MI 301 -laitetta käytetään seuraavan kerran älypuhelimen kanssa, laitteet yhdistetään toisiinsa automaattisesti, kun sovellus on käynnissä, MI 301 on päällä ja se on Bluetoothin kantamassa. Vihreä merkkivalo osoittaa MI 301:n tilan. Suomi (FI) Merkkivalo Vilkkuu viiden sekunnin välein.... Vilkkuu sekunnin välein.... Palaa jatkuvasti Kuvaus MI 301 on päällä ja valmis käyttöön. Akku on ladattava. Akku latautuu. 11

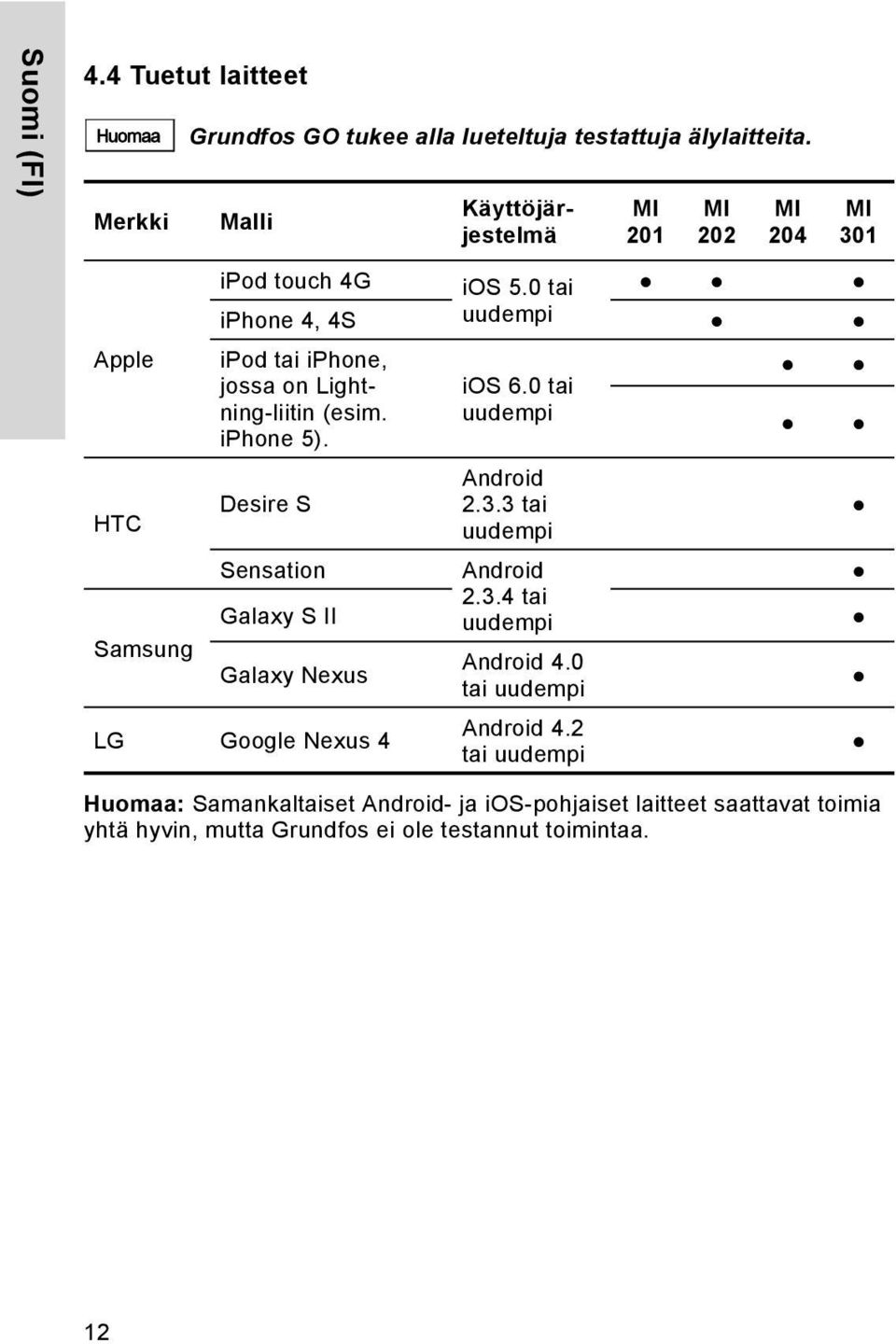

12 Suomi (FI) 4.4 Tuetut laitteet Huomaa Merkki Apple HTC Samsung Grundfos GO tukee alla lueteltuja testattuja älylaitteita. Malli Käyttöjärjestelmä MI 201 MI 202 MI 204 MI 301 ipod touch 4G ios 5.0 tai iphone 4, 4S uudempi ipod tai iphone, jossa on Lightning-liitin (esim. iphone 5). Desire S Sensation Galaxy S II Galaxy Nexus LG Google Nexus 4 ios 6.0 tai uudempi Android tai uudempi Android tai uudempi Android 4.0 tai uudempi Android 4.2 tai uudempi Huomaa: Samankaltaiset Android- ja ios-pohjaiset laitteet saattavat toimia yhtä hyvin, mutta Grundfos ei ole testannut toimintaa. 12

13 4.5 Tuetut Grundfos-tuotteet Tarkasta oikea yhteystapa alla olevasta luettelosta ja tutustu yhteyden muodostukseen kohdissa 5.1 Radio - Luettelo, 5.2 Radio - Yhdistä tai 5.3 IR - Yhdistä. Suomi (FI) Tiedonsiirto Tuote Infrapuna (IR) Radio MAGNA3-kiertovesipumppu UPE- ja MAGNA-kiertovesipumput Monijaksoiset CME-, CHIE-, MTRE-pumput * Monijaksoiset CRE-, CRNE-, CRIE-pumput * Yksijaksoinen TPE-pumppu * Yksijaksoiset NBE-, NKE-pumput * MP 204 -moottorinsuoja Grundfos Hydro Multi-E -paineenkorotusjärjestelmä * Grundfos AUTO ADAPT -jätevesijärjestelmä IO 351 -moduuli CU 3 -moottorinsuoja CU 300-, 301-ohjaimet * Vain MGE-moottorit, malli H tai uudempi. 13

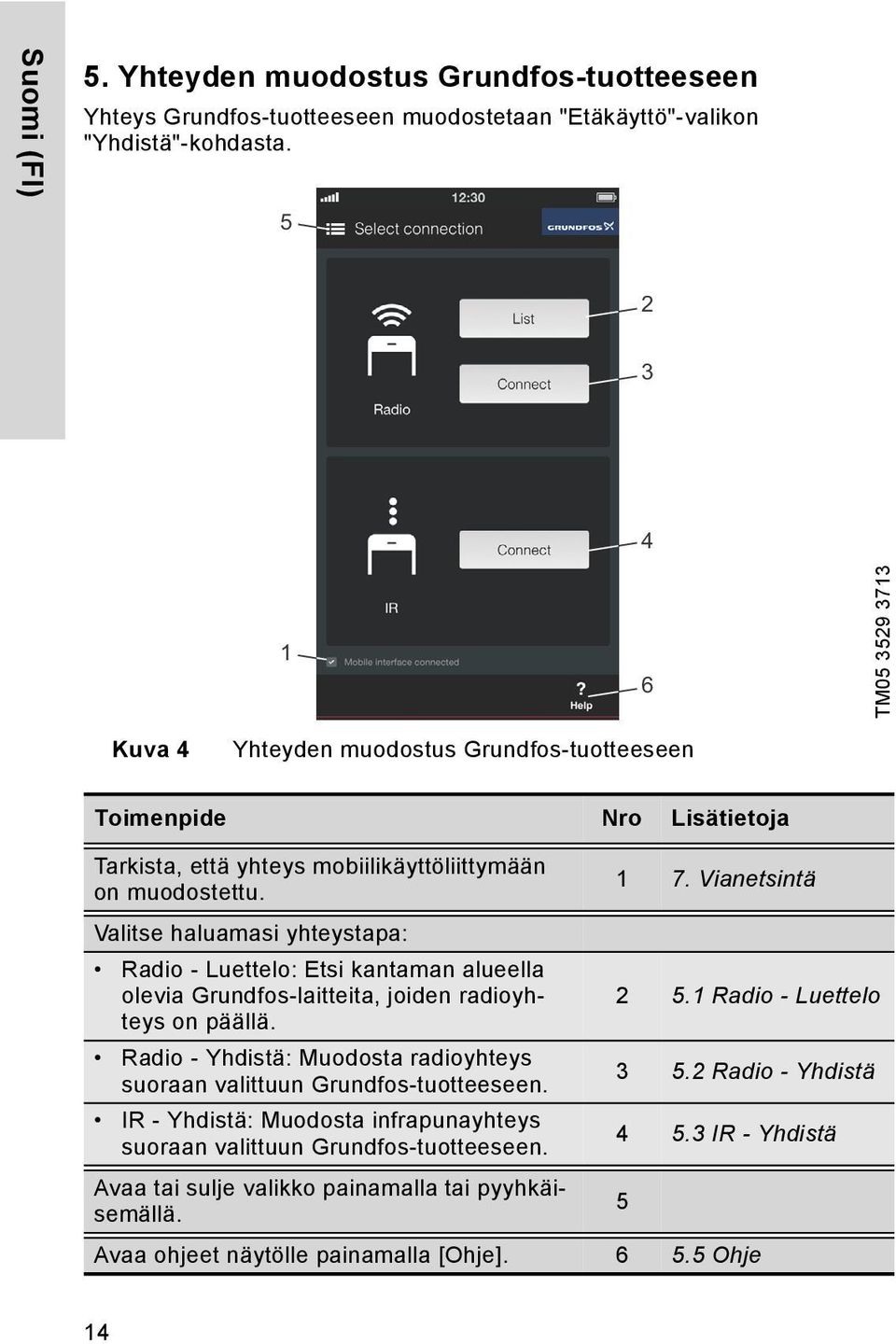

14 Suomi (FI) 5. Yhteyden muodostus Grundfos-tuotteeseen Yhteys Grundfos-tuotteeseen muodostetaan "Etäkäyttö"-valikon "Yhdistä"-kohdasta TM Kuva 4 Yhteyden muodostus Grundfos-tuotteeseen Toimenpide Nro Lisätietoja Tarkista, että yhteys mobiilikäyttöliittymään on muodostettu. Valitse haluamasi yhteystapa: Radio - Luettelo: Etsi kantaman alueella olevia Grundfos-laitteita, joiden radioyhteys on päällä. Radio - Yhdistä: Muodosta radioyhteys suoraan valittuun Grundfos-tuotteeseen. IR - Yhdistä: Muodosta infrapunayhteys suoraan valittuun Grundfos-tuotteeseen. Avaa tai sulje valikko painamalla tai pyyhkäisemällä Vianetsintä Radio - Luettelo Radio - Yhdistä IR - Yhdistä Avaa ohjeet näytölle painamalla [Ohje] Ohje 5 14

15 5.1 Radio - Luettelo Kohdista "Radio - Yhdistä"- ja "Radio - Luettelo" voidaan muodostaa radioyhteys Grundfos GO -sovelluksen ja Grundfos-tuotteen välille. Katso myös kohta 5.2 Radio - Yhdistä. Tarkasta tuetut Grundfos-tuotteet kohdasta 4.5. "Radio - Luettelo" -kohdasta löytyvät hankalissa paikoissa sijaitsevat tuotteet. Valikosta on myös helppo tarkastaa laitteiden tila. Grundfos-tuotteen lukitus on poistettava, kun siihen muodostetaan yhteys ensimmäisen kerran. Lukkokuvake ilmaisee, onko tuote lukittu vai avattu. Suomi (FI) Grundfos-tuote on lukittu. Grundfos-tuote ei ole lukittu. Avaa tuotteen lukitus ja muodosta yhteys seuraavasti: Vaihe Kuvaus Näyttö 1 Paina [Luettelo]. 2 Kaikki radioyhteyden kantaman sisällä olevat tuotteet näkyvät luettelossa. Kaikkien tuotteiden etsiminen voi kestää hetken aikaa. 15

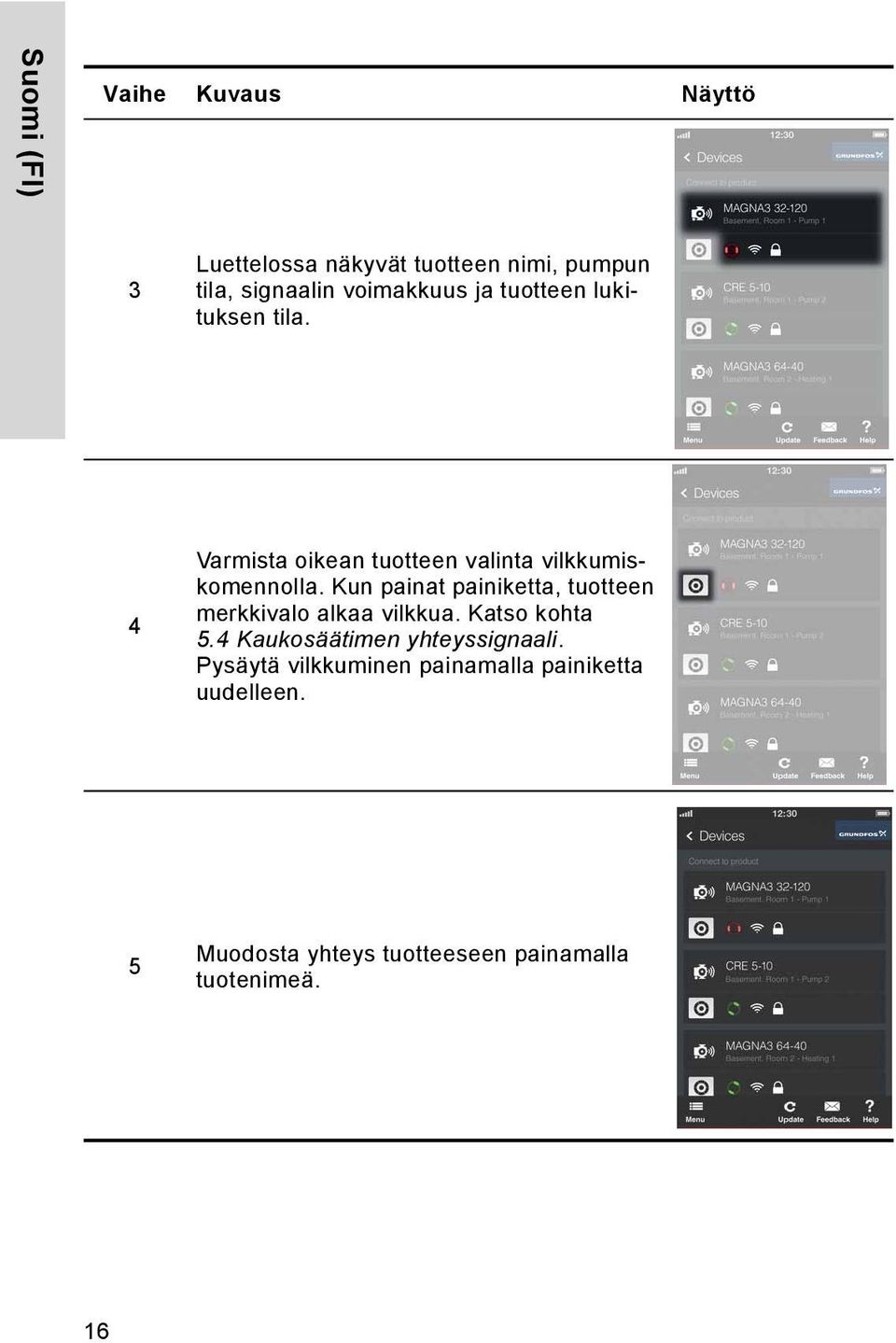

16 Suomi (FI) Vaihe Kuvaus Näyttö 3 Luettelossa näkyvät tuotteen nimi, pumpun tila, signaalin voimakkuus ja tuotteen lukituksen tila. 4 Varmista oikean tuotteen valinta vilkkumiskomennolla. Kun painat painiketta, tuotteen merkkivalo alkaa vilkkua. Katso kohta 5.4 Kaukosäätimen yhteyssignaali. Pysäytä vilkkuminen painamalla painiketta uudelleen. 5 Muodosta yhteys tuotteeseen painamalla tuotenimeä. 16

17 Vaihe Kuvaus Näyttö Suomi (FI) 6 Jos tuote on lukittu, paina [OK] tai tuotteen vastaavaa yhteyspainiketta. 7 Yhteys on muodostettu, ja tuotteen paneeli näkyy Grundfos GO -sovelluksessa. 8 Poistu tuotteesta painamalla [Katkaise] ja muodosta yhteys toiseen tuotteeseen. 17

18 Suomi (FI) 5.2 Radio - Yhdistä Kohdista "Radio - Yhdistä"- ja "Radio - Luettelo" voidaan muodostaa radioyhteys Grundfos GO -sovelluksen ja Grundfos-tuotteen välille. Katso myös kohta 5.1 Radio - Luettelo. Tarkasta radioyhteyttä tukevat Grundfos-tuotteet kohdasta 4.5. "Radio - Yhdistä" -kohdasta voit muodostaa yhteyden nopeasti suoraan haluamaasi tuotteeseen. Muodosta yhteys seuraavasti: Vaihe Kuvaus Näyttö 1 Paina "Radio"-kohdan vieressä [Yhdistä]. 2 Grundfos Eyen keskimmäinen merkkivalo vilkkuu kaikissa kantaman alueella olevissa tuetuissa tuotteissa. Paina [OK] tai sen tuotteen yhteyspainiketta, johon haluat muodostaa yhteyden. 18

19 Vaihe Kuvaus Näyttö Suomi (FI) 3 Yhteys on muodostettu, ja tuotteen paneeli näkyy Grundfos GO -sovelluksessa. 4 Poistu tuotteesta painamalla [Katkaise] ja muodosta yhteys toiseen tuotteeseen. 19

20 Suomi (FI) 5.3 IR - Yhdistä "IR - Yhdistä" -kohdasta voidaan muodostaa infrapunayhteys Grundfos-tuotteeseen. Vaihe Kuvaus Näyttö 1 Kun käytät Grundfos GO -sovellusta MI 201:n, MI 202:n tai MI 204:n kanssa, käännä MI-laitetta 180 astetta ja osoita tuotetta infrapunalla. 2 Paina "IR"-kohdan vieressä [Yhdistä]. 3 MI-laite muodostaa infrapunayhteyden Grundfos-tuotteeseen. 20

21 Vaihe Kuvaus Näyttö Suomi (FI) 4 Tietoja ladataan. Pidä MI-laitetta paikoillaan, kunnes kaikki tiedot on luettu. Tuotteen merkkivalo vilkkuu, kun infrapunayhteys on käytössä. 5 Yhteys on muodostettu, ja tuotteen paneeli näkyy Grundfos GO -sovelluksessa. Katso kohta 5.4 Kaukosäätimen yhteyssignaali. 6 Poistu tuotteesta painamalla [Katkaise] ja muodosta yhteys toiseen tuotteeseen. 21

22 Suomi (FI) 5.4 Kaukosäätimen yhteyssignaali Grundfos Eyen keskimmäinen merkkivalo ilmaisee Grundfos GO -sovellukseen muodostetun yhteyden. Katso kuva 5, nro 1. 1 TM Kuva 5 Grundfos Eye Seuraavassa taulukossa kuvataan keskimmäisen merkkivalon toiminta. Tilanne Vilkkuu Paina Yhteydessä Kuvaus Kyseinen tuote näkyy korostettuna Grundfos GO:n näytöllä. Jotta käyttäjä näkee korostetun pumpun sijainnin, keskimmäinen merkkivalo vilkkuu neljä kertaa. Kyseinen tuote on valittuna/auki Grundfos GO:n valikossa. Tuotteen "Paina"-signaali pyytää käyttäjää valitsemaan tuotteen/ sallimaan tuotteen tiedonsiirron Grundfos GO:n kanssa. Merkkivalo vilkkuu jatkuvasti, kunnes ponnahdusikkunassa pyydetään painamaan [OK] ja sallimaan tiedonsiirto Grundfos GO:n kanssa. Merkkivalo ilmoittaa, että pumppu on yhteydessä Grundfos GO -sovellukseen. Merkkivalo palaa niin kauan kuin tuote on valittuna Grundfos GO -sovelluksessa. Keskimmäisen merkkivalon signaali Nopeat välähdykset tarkoittavat: "täällä ollaan". Vilkkuu jatkuvasti 50 % syklillä. Merkkivalo palaa jatkuvasti. 22

23 5.5 Ohje Joihinkin kuvakkeisiin ja painikkeisiin on saatavana ohjeteksti. Paina tätä kuvaketta näytön alareunassa. Suomi (FI) Kun painat tätä kuvaketta, kaikki ohjeilla varustetut kohteet korostetaan ja niissä on kysymysmerkki. Kuvaus avataan painamamalla kysymysmerkkiä. Sulje kuvaus painamalla [OK]. Sulje ohje painamalla ruudun oikeassa alanurkassa [X]. 23

24 Suomi (FI) 6. Kunnossapito 6.1 Puhdistus Puhdista Grundfos GO kuivalla, pehmeällä liinalla. 6.2 Akku MI 301 -moduulin ladattava Li-ion-akku täyttää akkudirektiivin (2006/66/EY) vaatimukset. Se ei sisällä elohopeaa, lyijyä tai kadmiumia. Virransäästö, MI 201, MI 202 ja MI 204 Suosittelemme, että katkaiset laitteesta virran, kun et käytä sitä. Se pidentää akun käyttöikää. Kytke Apple-laite pois päältä painamalla virtapainiketta usean sekunnin ajan ja liu'uttamalla sitten palkkia näytöllä. Kytke laite päälle painamalla virtapainiketta, kunnes Apple-logo tulee näkyviin. Virransäästö, MI 301 MI 301 kytkeytyy automaattisesti pois päältä, kun sitä ei käytetä 120 sekuntiin. Voit katkaista virran myös painamalla virtapainiketta viisi sekuntia ja vapauttamalla sen. Kytke laite päälle painamalla virtapainiketta Lataaminen MI 201 Tuotteen käyttövirta saadaan Apple ipod touchista. Koko laite (MI Apple ipod touch) ladataan laturilla, jossa on micro USB -liitäntä. Akun lataus täyteen kestää neljä tuntia. Älä irrota koteloa. MI 202 ja MI 204 Tuotteiden käyttövirta saadaan Apple-laitteesta. Apple-laite voidaan ladata micro USB -liitännällä MI 202/204:n kautta. MI 301 Tuotteen akun voi ladata uudelleen. Kun akku on ladattava, MI 301:n merkkivalo vilkkuu sekunnin välein. Laite ladataan micro USB -kaapelin ja laturin avulla. Akun lataus täyteen kestää neljä tuntia. Merkkivalo palaa latauksen aikana. 24

25 6.3 Ohjelman asennus ja päivitys Kun Grundfos GO on asennettu älypuhelimeen, saat ilmoituksen, kun ohjelmapäivityksiä on saatavana joko Apple App Storesta tai Google Play -kaupasta. Apple App Store Apple ios -laitteille tarkoitettu Grundfos GO -sovellus voidaan ladata tai päivittää Apple App Storesta veloituksetta. Avaa Apple App Store. Etsi hakusanalla "Grundfos GO". Suomi (FI) Google Play Grundfos GO -sovellus voidaan ladata tai päivittää Google Play -kaupasta veloituksetta. Avaa Google Play: Etsi hakusanalla "Grundfos GO". 25

26 Suomi (FI) 7. Vianetsintä 7.1 Grundfos GO -sovellus Apple ios -laitteessa Sovellus ei käynnisty, kun painat kuvaketta. Sovellus pysähtyy. Sovellus sulkeutuu varoittamatta. Sovellus on käynnistettävä uudelleen. Sovellusta ei löydy laitteestani. Sovellus on asennettava. Sulje sovellus. Tarkista käynnissä olevat sovellukset painamalla kotipainiketta nopeasti kaksi kertaa. ios 6 ja aikaisemmat versiot: Paina mitä tahansa palkin kuvaketta pitkään, kunnes kuvakkeissa näkyy pieni punainen miinusmerkki. Sulje sovellus painamalla Grundfos GO -sovelluksen punaista miinusmerkkiä. Avaa sovellus uudestaan valitsemalla kuvake. ios 7: Pyyhkäise Grundfos GO -sovelluksen esikatseluikkuna ylöspäin pois näkyvistä. Avaa sovellus uudestaan valitsemalla kuvake. Siirry Applen App Storeen ja lataa Grundfos GO -sovellus veloituksetta. Etsi hakusanalla "Grundfos GO". 26

27 7.2 Tiedonsiirto Laite ei muodosta infrapunayhteyttä. Tuote on liian kaukana. Mene lähemmäksi tuotetta. Väärä lähetyskulma. Oikea lähetyskulma on ± 12. Huono yhteys infrapunadongleen. Irrota MI 201 tai MI 202/204 ja kiinnitä se uudelleen ipodiin/iphoneen. MI 301: Varmista, että Bluetooth on kytketty päälle ja MI 301 yhdistetty älypuhelimeen. Sovellusongelma. Sovellus on käynnistettävä uudelleen. Noudata kohdan 7.1 ohjeita. Pumpussa ei ole infrapunayhteyttä. Katso kohta 4.5 Tuetut Grundfos-tuotteet. Laite ei muodosta radioyhteyttä. Tuote on liian kaukana. Mene lähemmäksi tuotetta, jos mahdollista. Sovellusongelma. Tuotteessa ei ole radioyhteyttä. Sovellus on käynnistettävä uudelleen. Noudata kohdan 7.1 ohjeita. Katso kohta 4.5 Tuetut Grundfos-tuotteet. Jos Grundfos-tuote tukee infrapunayhteyttä, katso kohta 5.1 Radio - Luettelo. Suomi (FI) 27

28 Suomi (FI) 7.3 MI 201 MI 201 ei kytkeydy päälle. Akku on lähes tyhjä. ipod touch on viallinen. Akku tyhjenee nopeasti. Akun käyttöikä on loppumassa. Jokin toinen sovellus käyttää liian paljon sisäisiä resursseja. Akku ei lataudu. Laturia ei ole liitetty oikein. Lataa akkua 2-4 tuntia. Lähetä ipod (ilman MI 201 -koteloa) Applen asiakaspalveluun. Lähetä ipod (ilman MI 201 -koteloa) Applen asiakaspalveluun. Kytke ipod pois päältä painamalla virtapainiketta usean sekunnin ajan, kunnes virrankatkaisun liukusäädin tulee näkyviin. Katkaise ipodin virta liukusäätimellä. Kytke virta uudelleen päälle painamalla virtakytkintä muutaman sekunnin ajan, kunnes Apple-logo tulee näkyviin. Irrota laturi ja liitä se uudelleen. Varmista, että se on kytketty päälle. Lähetä ipod (ilman MI 201 -koteloa) ipod tai akku on viallinen. Applen asiakaspalveluun. Käynnistyksen jälkeen Grundfos GO -sovelluksessa näkyy "Laitteisto kytketty irti" -ilmoitus. Kotelo ei ole asennettu oikein Asenna kotelo oikein. ipodiin. Kotelo on viallinen. ios-vika Ota yhteys paikalliseen Grundfos-edustajaan. Sovellus on käynnistettävä uudelleen. Noudata kohdan 7.1 ohjeita. 28

29 7.4 MI 202 ja MI 204 Apple-laite ei käynnisty, kun painat virtapainiketta muutaman sekunnin ajan. Akku on lähes tyhjä. Lataa akkua 2-4 tuntia. Apple-laite on viallinen. Ota yhteys Applen asiakaspalveluun. Käynnistyksen jälkeen Grundfos GO -sovelluksessa näkyy "Laitteisto kytketty irti" -ilmoitus. MI 202/204 ei ole liitetty oikein. MI 202/204 on viallinen. Irrota MI 202/204 Apple-laitteesta ja liitä se uudelleen. Varmista, että se kiinnittyy kunnolla paikalleen. Jos käytät Apple-laitteen koteloa, irrota se ensin. Ota yhteys paikalliseen Grundfos-edustajaan. Irrota Grundfos MI 202/204 ja liitä se ios-vika uudelleen. Grundfos GO -sovellus ei käynnisty. Apple-laitteessa on käynnissä liian monta muuta sovellusta. Kytke Apple-laite pois päältä painamalla virtapainiketta usean sekunnin ajan, kunnes virrankatkaisun liukusäädin tulee näkyviin. Katkaise laitteen virta liukusäätimellä. Kytke virta uudelleen päälle painamalla virtakytkintä muutaman sekunnin ajan, kunnes Apple-logo tulee näkyviin. Suomi (FI) 29

30 Suomi (FI) 7.5 MI 301 Älypuhelimen ja MI 301:n välinen yhteys katkeaa. Näytöllä lukee "Laitteisto kytketty irti". Laite on Bluetooth-kantaman ulkopuolella. Akku on lähes tyhjä. Siirrä älypuhelin lähemmäksi MI 301:tä. Jos ongelma ei poistu, laitepari on ehkä muodostettava uudelleen "GO-asetukset"-valikossa. Lataa akkua 2-4 tuntia. MI 301 ei näy luettelossa, kun MI 301 -laitteita haetaan Bluetooth-yhteydellä. Laite on Bluetooth-kantaman Siirrä älypuhelin lähemmäksi MI 301:tä. ulkopuolella. Akku on lähes tyhjä. Lataa akkua 2-4 tuntia. Käynnistä MI 301 virtapainikkeesta. MI 301 ei ole päällä. Merkkivalo vilkkuu viiden sekunnin välein. 30

31 8. Tekniset tiedot Yleiset tiedot Infrapunayhteys (IR) Lähetyskulma ± 12 Kantama Vähintään 2 metriä Radioyhteys Kaista IEEE , MHz Kantama Jopa 30 metriä esteettömässä ympäristössä (ei kulmarajoituksia) Toiminta-aika (kulutus 30 ma, akku 100 %) Vähintään 8 tuntia Ympäristö Suhteellinen ilmankosteus Enintään 95 % Käyttölämpötila Varastointilämpötila -10 C C -4 F F -20 C C -4 F F Suomi (FI) Grundfos MI 201 Käyttöjännite Virrankulutus Kotelointiluokka Apple ipod touchin kautta Enintään 30 ma IP40 Grundfos MI 202/204 Käyttöjännite Virrankulutus Kotelointiluokka Apple iphonen kautta Enintään 30 ma IP40 31

32 Suomi (FI) Grundfos MI 301 Käyttöjännite Virrankulutus Latausaika Kotelointiluokka Li-ion-akku 3,7 V, 560 mah, 2,1 Wh Enintään 30 ma 4 tuntia IP40 9. Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Käytöstä poistettu akku on toimitettava keräyspisteeseen kansallisten määräysten mukaisesti. Epäselvissä tilanteissa ota yhteys paikalliseen Grundfos-edustajaan. MI 301 Tätä tuotetta ei saa hävittää sekajätteen mukana, vaan se on toimitettava asianmukaiseen keräykseen. Oikeus muutoksiin pidätetään. 32
