TURVAVALOKESKUS. Asennus ja huolto-ohje TKT65xxCxx TAPSA CONTROL

Koko: px
Aloita esitys sivulta:

Download "TURVAVALOKESKUS. Asennus ja huolto-ohje TKT65xxCxx TAPSA CONTROL"

Transkriptio

1 VOT6508CS TURVAVALOKESKUS Asennus ja huolto-ohje TKT65xxCxx TAPSA CONTROL SÄILYTÄ TALLESSA MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

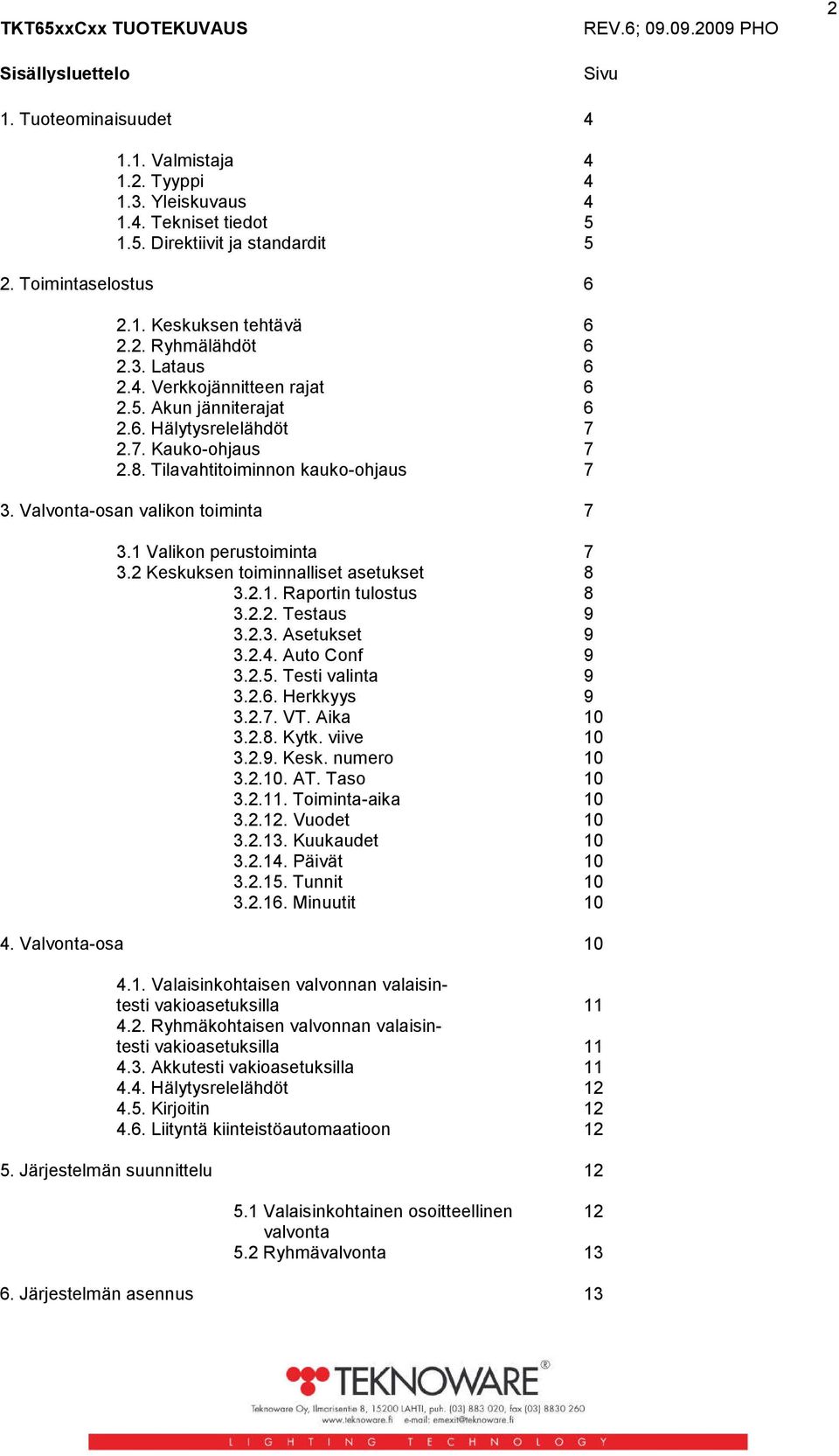

2 TKT65xxCxx TUOTEKUVAUS Sisällysluettelo REV.6; PHO Sivu 2 1. Tuoteominaisuudet Valmistaja Tyyppi Yleiskuvaus Tekniset tiedot Direktiivit ja standardit 5 2. Toimintaselostus Keskuksen tehtävä Ryhmälähdöt Lataus Verkkojännitteen rajat Akun jänniterajat Hälytysrelelähdöt Kauko-ohjaus Tilavahtitoiminnon kauko-ohjaus 7 3. Valvonta-osan valikon toiminta Valikon perustoiminta Keskuksen toiminnalliset asetukset Raportin tulostus Testaus Asetukset Auto Conf Testi valinta Herkkyys VT. Aika Kytk. viive Kesk. numero AT. Taso Toiminta-aika Vuodet Kuukaudet Päivät Tunnit Minuutit Valvonta-osa Valaisinkohtaisen valvonnan valaisintesti vakioasetuksilla Ryhmäkohtaisen valvonnan valaisintesti vakioasetuksilla Akkutesti vakioasetuksilla Hälytysrelelähdöt Kirjoitin Liityntä kiinteistöautomaatioon Järjestelmän suunnittelu Valaisinkohtainen osoitteellinen 12 valvonta 5.2 Ryhmävalvonta Järjestelmän asennus 13

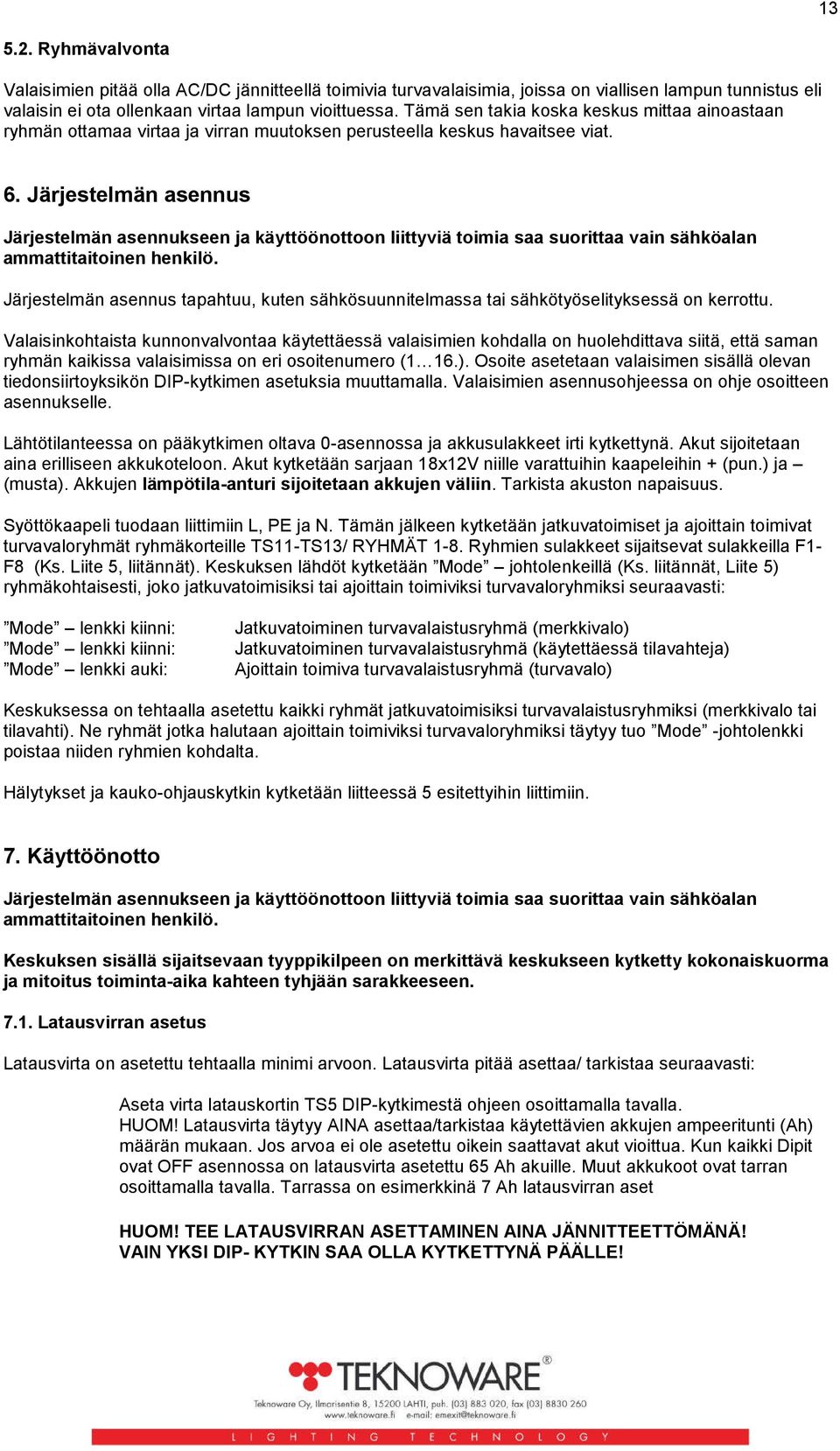

3 7. Käyttöönotto Latausvirran asetus Ryhmäkorttien asetukset Konfigurointi Uudelleen konfigurointi Valaisinryhmien tarkistus ryhmä kerrallaan Normaalitila Perusasetusten teko Perustoimintojen käyttö Keskus-osa Valvonta-osa Kirjoitin Huolto Akkujen vaihto Käytöstä poistaminen 18 Liitteet: Liite 1. Käyttöpaneeli 18 Liite 2. Esimerkki tulostetusta raportista 20 Liite 3. Osien sijoittelu 21 Liite 4. Mekaaniset mitat 22 Liite 5. Liitännät 23 Liite 6. BCM-liitäntä 24 Liite 7. Akkujen kytkentä 25 Liite 8. Pääkaavio 26 PIDÄTÄMME OIKEUDEN MUUTOKSIIN

4 1. Tuoteominaisuudet Valmistaja Teknoware Oy Ilmarisentie 8 FIN Lahti FINLAND 1.2. Tyyppi TKT6508Cxx Max. 8 ryhmää 230V AC/DC TKT6516Cxx Max. 16 ryhmää 230V AC/DC TKT6524Cxx Max. 24 ryhmää 230V AC/DC Kirjaimien selitykset: pelkkä C-kirjain; kontrol toiminta CD-kirjaimet; kontrol ja printteri CL-kirjaimet; kontrol ja LCD-näyttö CO-kirjaimet; kontrol ja LON-liityntä CDL-kirjaimet; kontrol, printteri ja LCD-näyttö CLO-kirjaimet; kontrol, LCD-näyttö ja LON-liityntä 1.3. Yleiskuvaus TKT65xxCxx turvavalokeskus on suunniteltu ja valmistettu standardin EN mukaisesti. Keskus toimii normaalitilanteessa 230VAC sähköverkosta ylläpitäen akuston varausta ja syöttäen jatkuvatoimisia turvavaloryhmiä (merkkivalot) 230VAC jännitteellä. Verkkojännitteen katketessa tai laskiessa alle 180V:n, kytkeytyy keskus akkukäytölle. Tällöin kaikkiin turvavalaistusryhmiin kytkeytyy 216VDC jännite. Akkusyöttö toimii niin kauan kuin verkkojännite on poissa tai akkujännite on alentunut syväpurkausrajalle (173V). Edellä mainittujen vakiotoimintojen lisäksi sisältää keskuksen valvonta-osa seuraavat valvonta- testausja raportointitoiminnot: - testaa valaisimet joko osoitteellisesti tai mittaa ryhmän ottamaa virtaa ja valvoo niiden sekä akuston kuntoa - akun kapasiteettitestaus - ilmaisee viallisen valaisimen osoitteen LED:llä ja ryhmän numerolla valaisimien osoitteellisessa valvonnassa (7-seg.) - ilmaisee viallisen valaisinryhmän LED:eillä ja ryhmän numerolla ryhmäkohtaisessa valvonnassa (7-seg.) - lyhyt toimintatesti kerran päivässä määriteltynä kellon aikana, akkutesti 6kk välein - testit voidaan käynnistää myös manuaalisesti - testituloksista raportointi kirjoittimelle, TKT65xxCD(L) mallit (=päiväkirja) - raportista ilmenee testauspäivä, mahdolliset vialliset valaisimet, testin kestoaika sekä akuston kunto. - vikahälytys relekärjillä kiinteistövalvontaan. - liityntä keskitettyyn kunnonvalvontaan LON-liityntämodulin kautta TKT65xxCO ja TKT65xxCLO malleissa. Ulkoiset kytkennät kuten normaalissa turvavalokeskuksessa, ei erillisiä tiedonsiirtokaapeleita, vain normaalit ryhmäkaapelit. Oppiva järjestelmä; valaisimia voidaan lisätä tai poistaa jälkeenpäin. Keskus voidaan asettaa joko valaisimien osoitteelliseen valvontaan tai ryhmäkohtaiseen valvontaan. Valaisimien osoitteellisessa valvonnassa valaisimien pitää olla varustettu Teknowaren osoiteyksiköllä. Kaikki K tai T kirjaimeen päättyvät Teknowaren valaisimet sisältävät tämän ominaisuuden. TKT65xxCD(L) mallien keskukset on varustettu kirjoittimella, josta voi tulostaa valvonta-osan testiraportit Keskukseen tulevat akut (18kpl) tarvitsevat aina erillisen akkukotelon ja kaapelit.

5 Kaikki keskuksen käyttöön liittyvät toiminnot voidaan tehdä sen käyttöpaneelilta, joka sisältää näyttö-ledit keskuksen tilan osoittamiseksi. Paneelin toiminnot on esitetty liitteessä Tekniset tiedot Verkkoliitäntä: 230VAC 50Hz 1~ Kotelointi: IP20 Lähtöjännite: verkkokäytöllä: 230VAC, akkukäytöllä 216VDC Akkujännite: 216VDC Akuston latausaika: 12 h 80% Max. ottotehotkt6508c: 3100 VA Max. ottotehotkt6516c: 3680 VA Max. ottotehotkt6524c: 3680 VA Käyttölämpötila-alue: C Syöttösulake: automaattisulake 16AT Ryhmäsulakkeet: lasiputki 1,6AT Akkusulake TKT6508Cxx: 2x10A tulppasulake S 10A/250V Neozed Akkusulake TKT6516Cxx: 2x16A tulppasulake S 16A/250V Neozed Akkusulake TKT6524Cxx: 2x35A tulppasulake S 35A/250V Neozed Latauspiirin sulakkeet: 5x20mm lasiputki 6,3AT Keskuksen tyyppi Max. Ottoteho verkosta TKT6508Cxx 3100 VA TKT6516Cxx 3680 VA TKT6524Cxx 3680 VA Jatkuvatoimiset lähdöt (merkkivalot) 8x250VA Max. 2000VA 16x250VA Max. 2580VA 24x250VA Max. 2580VA Ajoittain toimivat lähdöt (turvavalot) 250W/ ryhmä tai 1,1A/ ryhmä 250W/ ryhmä tai 1,1A/ ryhmä 250W/ ryhmä tai 1,1A/ ryhmä Kokonaiskuormitettavuus akkukäytöllä 1h ja 3h toiminta-ajalla 1h 2000 W 18x24Ah 3h 2000 W 18x38Ah 1h 4000 W 18x38Ah 3h 3340 W 18x65Ah 1h 6000 W 18x65Ah 3h 3340 W 18x65Ah Keskus on varustettu verkkosulakkeella F1 ja akkupiirin sulakkeilla F2 ja F3. Jatkuvatoimisten- ja ajoittain toimivien turvavaloryhmien sulakkeet ovat erillisillä relekorteilla TS11-TS13 sulakkeet F1-F8. Keskuksen latausjärjestelmä on varustettu akun latausjännitteen lämpötilakompensoinnilla, joka on n. 0,06V/ C (5mV/ C/kenno). Keskuksen yhteydessä käytettävien valaisimien tulee soveltua sekä vaihto- että tasajännitesyötölle Direktiivit ja standardit Keskuksen suunnittelussa ja valmistuksessa on noudatettu seuraavia direktiivejä ja standardeja: Laatu: ISO 9001: 2000; (laatujärjestelmä sertifioitu) Ympäristö: ISO 14001: 2004; (ympäristöjärjestelmä sertifioitu) Sähköturvallisuus: 72/23/EEC, 93/68/EEC LVD-direktiivi Laitestandardit: EN 50171: 2001; Central power supply systems EN : 2001; Safety requirements for secondary battery installations Part 2: Stationary batteries Sähkömagneettinen yhteensopivuus: 89/336/EEC, 92/31/EEC EMC-direktiivi 5 EN : 2001; Electromagnetic compatibility (EMC)-Part 6-3: Generic standard- Emission standard for residential, commercial and light industrial environments.

6 EN : 2005; Electromagnetic compatibility (EMC)-Part 6-2: Generic standards-immunity for industrial environments 6 2. Toimintaselostus 2.1. Keskuksen tehtävä Keskuksen tehtävänä on normaalitilanteessa valvoa verkkojännitettä ja ladata akkuja, sekä syöttää jatkuvatoimisia turvavalaisimia. Sähkökatkon aikana keskus syöttää sekä jatkuvatoimisia, että ajoittain toimivia turvavalaistusryhmiä akkuihin varatulla energialla. Lisäksi keskus sisältää toiminnot valaisimien sekä akkujen kunnonvalvonnalle ja testaamiselle. Merkki-LEDien ja painikkeiden selitykset on esitetty liitteessä Ryhmälähdöt Keskuksen lähdöt ovat kytkettävissä Mode liittimiltä (Ks. liite 5.), joko jatkuvatoimisiksi tai ajoittain toimiviksi turvavalo-ryhmiksi seuraavasti: Mode lenkki kiinni: Mode lenkki auki: Jatkuvatoiminen turvavalaistusryhmä (merkkivalo) Ajoittain toimiva turvavalaistusryhmä (turvavalo) 2.3. Lataus Sähkökatkon jälkeen pikaladataan akut ensin vakiovirralla (n.0,1* akkukapasiteetti Ah) 255 V:iin jonka jälkeen siirrytään ns. sykliseen lataukseen. Syklissä latausjännite on neljän minuutin jaksoissa 255V ja 243V. Pikalataus ja syklinen lataus kestävät yhteensä 12h jonka jälkeen siirrytään ylläpitolataukselle eli normaalitilaan. Normaalitilassa akkujännite pidetään n. 243 voltissa. Latausvirta on valittavissa latauskortilta DIP-kytkimellä. Ks. kohta latausvirran asetus 4.1. Verkko -LED palaa kun akusto latautuu Lataus- LED vilkkuu, kun akuston jännite ei ole saavuttanut ylläpitojännitettä Lataus- LED palaa, kun akuston jännite on saavuttanut ylläpitojännitteen 2.4. Verkkojännitteen rajat Kun verkkojännite katkeaa, niin keskus siirtyy akkukäytölle Akkukäyttö -LED palaa Verkon palattua tai noustua yli 195V siirtyy keskus jälleen verkkokäytölle ja alkaa lataamaan akkuja Verkkokäyttö LED palaa Lataus- LED vilkkuu tai palaa 2.5. Akun jänniterajat Jos normaalitilassa akkujännite nousee yli 255V:n annetaan ylijännitehälytys. Verkkokäyttö -LED palaa Ylijännite -LED palaa Akkuvika LED palaa Sisäiset vika LEDit palavat Jos normaalitilassa akkujännite laskee alle 228V:n annetaan alijännitehälytys. Verkkokäyttö -LED palaa Alijännite -LED palaa Akkuvika LED palaa Sisäiset vika LEDit palavat Kun keskus on akkukäytöllä ja jännite laskee alle 195V:n annetaan ennakoitu syväpurkaus hälytys

7 7 Syväpurkaus LED vilkkuu Sisäiset vika LEDit palavat Kun keskus on akkukäytöllä ja akkujännite laskee alle 173 V menee keskus syväpurkaussuoja-tilaan, jolloin akkujen purku lopetetaan. Akkukäyttö -LED palaa Syväpurkaus -LED palaa Sisäiset vika LEDit palavat Syväpurkaus -LED jää palamaan kunnes se kuitataan kuittaus / testaus painikkeesta. Verkkojännitteen täytyy olla palautunut, jotta syväpurkauksen voi kuitata. Jos akku on irti, laturi ei lataa, akkusulake on palanut tai akku ei ota latausvirtaa vastaan, saadaan näytölle seuraavat hälytykset: Verkkokäyttö -LED palaa Alijännite tai ylijännite -LED palaa Akkuvika LED palaa Sisäiset vika LEDit palavat 2.6. Hälytysrelelähdöt Sisäinen vika-hälytys: Akkukäyttö hälytys: Ulkoinen vika-hälytys: Ks. liite 5. liitännät Hälyttää kun jokin keskuksen sisäinen vika on todettu Hälyttää kun keskus on akkukäytöllä Hälyttää kun on havaittu ulkoinen vika 2.7. Kauko-ohjaus Keskus voidaan ohjata turvavalokäyttöön myös kauko-ohjauksella, mikäli sellainen on kytketty käyttöön. Ks. liite 5 liitännät. Verkkokäyttö -LED vilkkuu Akkukäyttö -LED palaa 2.8. Tilavahtitoiminnon kauko-ohjaus Keskus voidaan kauko-ohjata antamaan kaikkiin ryhmiin tilavahtipulssia, jolloin kaikki keskukseen kytketyt tilavahtitoiminnolla varustetut turvavalaisimet syttyvät. Ks. liite 5 liitännät. 3. Valvonta-osan valikon toiminta Toimintoihin pääsee valvonta-osan valikon toimintojen kautta. Vihreät ledit ledpylväässä näyttävät päävalikon vaihtoehdot ja numeronäytöltä näkee vaihtoehdot suoritettavalle toiminnolle. Valikon 2 ensimmäistä LEDiä sisältävät käyttäjän toiminnot ja Asetukset LEDin kautta päästään valikossa eteenpäin keskuksen asetuksiin. Keskuksen asetuksia ei tarvitse muuttaa normaalikäytössä. Kun valikon toimintoja suoritetaan ja mitään toimintoa ei tehdä kahteen minuuttiin palaa keskus normaalitilaan. Kaikki valvonta-osan käyttöpaneelista suoritettavat valikon toiminnot voidaan myös tehdä LON-liitynnän kautta keskitetyllä hallintaohjelmistolla. 3.1 Valikon perustoiminta Valikkoon päästään painamalla VALIKKO / OK -painiketta. Valikossa alaspäin eri valintoihin pääsee SELAUS painikkeella, jolloin toimintaa vastaava vihreä LED syttyy. Halutun valinnan arvoja asetellaan ASETUS -painikkeella. Perusasetukset hyväksytään painamalla uudelleen VALIKKO / OK -painiketta. Uudelleen konfigurointi hyväksytään myös VALIKKO / OK -painikkeella. Asetusten jälkeen tehtäviä muutoksia ei tarvitse hyväksyä millään painikkeella.

8 Tehdyt muutokset astuvat voimaan, kun siirrytään seuraavaan asetukseen tai mihinkään painikkeeseen ei kosketa kahteen minuuttiin. Jos on tehnyt virheellisen valinnan valikon perustoiminnoissa pääse takaisin alkuun valikon sisällä SELAUS painikkeella. Valikon perustoimintojen käyttäminen Paina VALIKKO/OK -painiketta 8 SELAUS -painikkeella pääsee alaspäin valikossa ja saa valittua halutun asetuksen, jota halutaan muuttaa ASETUS -painikkeella muutetaan valittua arvoa VALIKKO/OK -painikkeella hyväksytään tehty valinta 3.2 Keskuksen toiminnalliset asetukset Kun halutaan muuttaa keskuksen toiminnallisia asetuksia poistetaan asetusten lukitus. Paina VALIKKO/OK -painiketta Valitse SELAUS -painikkeella 3. Asetukset Valitaan ASETUS painikkeella numeronäyttöön 1 asetusten lukitusten poisto Hyväksytään valinta VALIKKO/OK -painikkeella SELAUS -painikkeella valitaan haluttu asetus jota halutaan muuttaa ASETUS -painikkeella muutetaan haluttua arvoa Asetusten muutokset astuvat voimaan, kun siirrytään seuraavaan asetukseen tai mihinkään painikkeeseen ei kosketa kahteen minuuttiin. Jos valikon toiminnallisissa asetuksissa tekee väärän valinnan, pääsee asetuksia muuttamaan menemällä asetusten kautta takaisin asetusten lukitusten poistoon ja siitä valintojen kautta takaisin muuttamaan valintaa. Valikon valinnat: Raportin tulostus (TKT65xxCD(L)) 1=tulostetaan raportti kaikista ryhmistä Kun keskuksen kokoonpanosta ja valaisinten tilasta halutaan tulostaa raportti. Mene valikkoon VALIKKO / OK painikkeella. RAPORTTI LED syttyy. Paina kerran ASETUS painiketta näyttöön tulee numero 1. Kuittaa painamalla uudelleen VALIKKO / OK painiketta. Raportin tulostus alkaa.

9 Raportin tulostus on estetty testien aikana. 9 Numerot ovat huoltokoodeja Testaus Valinnalla voidaan valita testi joka halutaan käynnistää tai keskeyttää 1= Valaisintestin käynnistys, Osoitteellisella valaisinkohtaisella valvonnalla keskus lähettää ryhmiin kyselyt, jos valaisin vastaa niin se tulkitaan toimivaksi. Muutoin se tulkitaan vialliseksi. Ryhmäkohtaisella valvonnalla keskus odottaa muutaman minuutin antaen valaisinten ensin lämmetä, jonka jälkeen se mittaa kunkin ryhmän virrat. 2=Valaisintestin keskeytys 3=Akkutestin käynnistys 2/3 osa ajalle. (sama kuin automaattinen testi) 4=Akkutestin käynnistys asetetulle toiminta-ajalle (1 tai 3h). 5=Akkutestin käynnistys puretaan akku tyhjäksi. Käynnistetään akkukäyttö ja seurataan samalla purkausaikaa ja akun jännitetasoa. Testin aika ja pvm. tulostuu raporttiin. 6=Akkutestin keskeytys / Akkuvian kuittaus Jos testi keskeytetään ei testin aikaa lasketa. 10= Uudelleen konfigurointi Toimintaa tarvitaan silloin kun poistetaan valaisimia järjestelmästä. Tällöin saadaan ne pois myös keskuksen muistista. Ryhmävalvonnalla myös valaisinten lisäys vaatii aina uuden konfiguroinnin Asetukset Asetuksilla tästä kohdasta eteenpäin saadaan keskus käyttöönotetuksi. Jotta asetuksia saadaan muutettua kohdasta 3 eteenpäin tarvitsee ensin vapauttaa asetusten lukitus. Mene asetuksiin ja valitse 1 asetusten lukitusten vapautus. SELAUS painikkeella pääset seuraaviin asetuksiin Auto Conf: Oletuksena on 1, eli automaattinen konfigurointi on päällä. Tämä tarkoittaa että jos ryhmiin lisätään valaisimia niin seuraavassa testissä ne otetaan mukaan eikä niistä tehdä vikailmoitusta. Jos valitaan 0, niin ylimääräisistä valaisimista annetaan vikailmoitus ja raportissa ne näkyvät? merkillä. Huomio että tämä toiminto toimii vain valaisinkohtaisella valvonnalla. Jos valittuna on ryhmäkohtainen valvonta täytyy keskus uudelleen konfiguroida kuormien lisäämisen jälkeen Testi valinta: Voidaan valita tehdäänkö testit automaattisesti vaiko manuaalisesti. 0= Valaisin- ja akkutesti manuaalisesti molemmat 1= Valaisin- ja akkutesti automaattisesti molemmat (oletus) 2= Valaisintesti automaattisesti mutta akkutesti manuaalisesti 3= Valaisintesti manuaalisesti mutta akkutesti automaattisesti. Automaattinen valaisintesti tehdään kerran vuorokaudessa valittuna aikana. Automaattinen akkutesti tehdään 2 kertaa vuodessa Ryhmävalvonnan herkkyys: Ryhmävalvonnan virta-ikkunan herkkyyden asetus. Jos keskus on asetettu toimimaan ryhmävalvonnalla voidaan asetuksella valita virta-ikkunan rajat. Asetus on vakiona +/- 80mA. Jos virransuuruutta halutaan muuttaa tapahtuu se valitsemalla virta-arvo asetuspainikkeella. Vakiona arvo on 16= 160mA jaettuna kahdella, josta saadaan +/- 80mA. Selaamalla asetuspainiketta saadaan virran arvoa muutettua aina +/- 150mA asti. Näytössä tämä näkyy arvona 30. Kun mennään arvon 30 yli tulee seuraavaksi minimivirta jonka muutoksen keskus huomaa. Minimiarvo on

10 +/- 40 ma. Näytössä tämä näkyy lukemana Valaisintestin aika: Valinnalla valitaan valaisintestille sopiva ajankohta täydelle tunnille. (Esim. 15 = 15:00) Kytkentä viive: Asetuksella voidaan valita 0 15 minuutin viive siirryttäessä akkukäytöltä verkkokäytölle. Toiminto toimii vain kun verkko on poistunut ja sitten tullut takaisin. Viivettä tarvitaan jos yleisvalaisimina käytetään elohopeahöyrylamppuja tai vastaavia joiden syttyminen kestää pidemmän aikaa. Oletuksena viivettä ei ole. Numeronäyttö näyttää viiveen minuuteissa Keskuksen numero: Valinnalla valitaan keskukselle yksilöllinen numero. Numero tulostuu raporttiin ja näin raporttien tiedot voidaan liittää aina tiettyyn keskukseen jos keskuksia on rakennuksessa useampia Akkujännitteen taso: Tällä valinnalla pystytään muuttamaan akkujännitteen tasoa, jolla akkutesti lopetetaan. Automaattisena testinä testataan kapasiteetista vain 2/3 osaa ja testi lopetetaan asetetulla jännitteellä. 1h toiminta-ajalle aseteltua keskusta testataan 40 min tai kunnes akun jännite on saavuttanut nyt aseteltavan tason. Jännitetasona on oletuksena 210V. Lukuun 200 lisätään ohjelmallisesti 11, jolloin saadaan jännitteeksi 210V. Näytössä näkyy oletuksena luku 10 ja se tarkoittaa tätä akkujännitettä 210V. Normaalisti tätä arvoa ei tarvitse muuttaa. Se kumpi raja ensin täyttyy lopettaa testin. Aika ja loppujännite otetaan muistiin Toiminta-aika: Valitaan keskukselle toiminta-aika akkukäytöllä 1 tai 3h Vuodet: Asetetaan vuosiluvun kymmenet ja ykkösvuodet (Esim. 07 = 2007) Kuukaudet: Asetetaan kuukauden numero Päivät: Asetetaan päivämäärän numero Tunnit: Asetetaan kymmenet ja ykköstunnit Minuutit: Asetetaan kymmenet ja ykkösminuutit Valvonta-osa Keskus voi toimia kahdella eri toimintaperiaatteella, osoitteellisella valaisinkohtaisella valvonnalla tai ryhmäkohtaisella valvonnalla. Valaisinkohtaisella valvonnalla jokaisella valaisimella on oma yksilöllinen osoite. Valaisimia ryhmässä voi olla 1 16 kpl. Keskus tarkistaa kunkin valaisimen toiminnan erikseen ja indikoi tuloksen valaisinkohtaisesti. Ryhmäkohtaisella valvonnalla mitataan ryhmän ottamaa virtaa. Virran muutoksesta päätellään ryhmässä mahdollisesti oleva vika. Valaisinten määrällä ei ole rajaa kunhan ryhmäteho ei ylitä 250W tai 1,1 A.

11 11 Ryhmän maksimi virta 1.1A on jaettu 16 osaan jolloin n. +/- 80 ma muutos vakioasetuksilla aiheuttaa vikailmoituksen. Huomioi että ryhmävalvonta ei anna valaisinkohtaista tietoa. Vikailmoituksen raja-arvo on muutettavissa asetusten kautta välillä mA. Merkki-ledien ja painikkeiden selitykset on esitetty Liitteessä Valaisinkohtaisen valvonnan valaisintesti vakioasetuksilla Valaisinkohtaisella valvonnalla valaisintesti suoritetaan automaattisesti kerran vuorokaudessa määriteltynä ajankohtana. Keskus suorittaa testin seuraavasti: Keskus siirtyy turvavalokäyttöön ja valaisintesti käynnissä -LED palaa testin ajan. Testin edetessä ryhmänumero kasvaa ja kun ryhmästä löytyy toimiva valaisin niin sitä esittävä LED syttyy palamaan. Kun kaikki ryhmät on testattu niin ohjelma siirtyy normaalitilaan. Jos jostain ryhmästä on löytynyt viallinen valaisin, niin sitä vastaava LED vilkkuu kun ryhmän numero näkyy näytöllä. Myös valikko-osan ulkoinen vika -LED palaa ja ulkoinen vika hälytysrele vetää. Toimivia valaisimia esittävät LED:it palavat tasaisesti. Valaisintesti saadaan käyntiin painamalla selausnappia 3s. ajan. Valaisintesti voidaan käynnistää myös valvonta-osan valikon kautta. Painetaan VALIKKO/ OK painiketta. Valitaan SELAUS painikkeella 2. TESTAUS. ASETUS- painikkeella valitaan numeronäyttöön 1 = valaisintestin käynnistys Hyväksytään valinta VALIKKO/OK -painikkeella Ryhmäkohtaisen valvonnan valaisintesti vakioasetuksilla Ryhmäkohtaisella valvonnalla valaisintesti suoritetaan automaattisesti kerran vuorokaudessa määriteltynä ajankohtana. Keskus suorittaa testin seuraavasti: Keskus siirtyy turvavalokäyttöön ja valaisintesti käynnissä -LED palaa testin ajan. Jokaisen ryhmän ottama virta mitataan ja ryhmänumero kasvaa testin edetessä. Ryhmän ottaman kokonaisvirran mukaan LED-pylväässä olevat ledit syttyvät palamaan ja osoittavat virran suuruuden. Kun kaikki ryhmät on testattu, niin ohjelma siirtyy normaalitilaan. Jos jostain ryhmästä on löytynyt muutosta virran suuruudessa vakioasetuksilla +/- 80 ma verrattuna konfiguroinnissa saatuun arvoon muutoksesta tulee keskukseen vikailmoitus. Yksi led osoittaa +/- 80 ma virtaa ryhmässä. Viallista ryhmää näyttävä led-pylväässä oleva led tai ledit vilkkuvat virran muutoksen suuruuden mukaan, ja samalla viallisen ryhmän numero näkyy näytöllä. Mitä enemmän ledejä vilkkuu sitä todennäköisemmin ryhmässä on useampi viallinen valaisin. Asetusten kautta virtarajoja voidaan muuttaa välillä mA. Samoin ledien näytöt toimivat näissä rajoissa. Myös valikko-osan ulkoinen vika -LED palaa ja ulkoinen vika hälytysrele vetää. Toimivissa valaisinryhmissä ledit palavat tasaisesti. Valaisintesti saadaan käyntiin painamalla selausnappia 3s. ajan. Valaisintesti voidaan käynnistää myös valvonta-osan valikon kautta. Painetaan VALIKKO/ OK painiketta. Valitaan SELAUS painikkeella 2. TESTAUS. ASETUS- painikkeella valitaan numeronäyttöön 1 = valaisintestin käynnistys Hyväksytään valinta VALIKKO/OK -painikkeella Akkutesti vakioasetuksilla Akkutesti suoritetaan automaattisesti 2 kertaa vuodessa, viikkojen 28 ja 2 alussa sunnuntain ja maanantain välisenä yönä klo Akkutestin aikana kaikki ryhmät ovat kytketty akkukäytölle testin ajaksi. Näytössä : akkutesti käynnissä -LED palaa Mikäli akkutestin tulos jää alle vaaditun:

12 Valvonta-osan sisäinen vika LED palaa akkutesti LED vilkkuu. 12 Akkutestin tulostiedot tulostetaan raporttiin TKT65xxCD(L) malleissa. Mahdollinen akkuvika hälytys voidaan kuitata pois seuraavasti: painetaan VALIKKO/OK painiketta. SELAUS painikkeella valitaan LED 2: Testaus Valitaan SELAUS painikkeella 6: akkuvian kuittaus. Valinta hyväksytään painamalla VALIKKO/OK painiketta. Akun vaihdon jälkeen on aina tehtävä kokonaan uusi konfigurointi, jolloin ohjelma tietää akun vaihdetuksi. Akkutesti saadaan käynnistettyä painamalla selauspainiketta 8s. ajan. Akkutesti voidaan käynnistää myös valikon kautta: Painetaan VALIKKO/OK painiketta. SELAUS painikkeella valitaan 2. Testaus. ASETUS painikkeella valitaan 3. akkutesti 2/3 toiminta-ajasta. Valinta hyväksytään VALIKKO/OK painikkeella Hälytysrelelähdöt Sisäinen vika-hälytys: Akkukäyttö hälytys: Ulkoinen vika-hälytys: Ks. liite 5. liitännät. Hälyttää kun jokin keskuksen sisäinen vika on todettu Hälyttää kun keskus on akkukäytöllä Hälyttää kun on havaittu ulkoinen vika 4.5. Kirjoitin Tapsa Control TKT65xxCD(L) mallien keskukset on varustettu kirjoittimella. Viimeisimmän testin tuloksen saa tulostettua valikon kautta valitsemalla. Painetaan VALIKKO/OK -painiketta. SELAUS -painikkeella valitaan Raportti ASETUS -painikkeella valitaan 1. Tulostetaan raportti kaikista ryhmistä. Valinta hyväksytään painamalla VALIKKO/ OK -painiketta. Raportti voidaan liittää keskuksen päiväkirjaan osoituksena suoritetusta testistä Liityntä kiinteistöautomaatioon TKT65xxCO ja TKT65xxCLO mallien keskukset on mahdollista liittää LON-modulin kautta LON-verkolla toteutettuun kiinteistö-automaatiojärjestelmään. Verkkomuuttujat toimitetaan pyydettäessä. 5. Järjestelmän suunnittelu Tapsa-Control keskusjärjestelmässä data keskuksen ja valaisimien välillä siirretään ryhmäkaapelointia pitkin. Tällöin ei tarvita erillistä datakaapelointia, vaan ryhmäkaapelointi tehdään kuten tavanomainen turvavalaistusjärjestelmän kaapelointi Valaisinkohtainen osoitteellinen valvonta Suunnittelussa on huomioitava seuraavat seikat käytettäessä valaisinkohtaista kunnonvalvontaa; - Käytettävien valaisimien on oltava Teknowaren tyyppiä, jonka tyyppikoodin lopussa on K tai T (Esim. TWT6081K). Tällaiset valaisimet sisältävät vaadittavan elektroniikan valaisimen ja keskuksen väliseen kommunikointiin. - Valaisimet koodataan osoitteella Osoitteet voidaan valita vapaasti kunhan huolehditaan siitä, että samaan ryhmään ei tule kahta tai useampaa samaa osoitetta. Tämä koodaus merkitään valaisimen mukana tulevaan osoitetarraan sähkösuunnitelman mukaan (ryhmän nro. / valaisimen nro.).

13 Ryhmävalvonta Valaisimien pitää olla AC/DC jännitteellä toimivia turvavalaisimia, joissa on viallisen lampun tunnistus eli valaisin ei ota ollenkaan virtaa lampun vioittuessa. Tämä sen takia koska keskus mittaa ainoastaan ryhmän ottamaa virtaa ja virran muutoksen perusteella keskus havaitsee viat. 6. Järjestelmän asennus Järjestelmän asennukseen ja käyttöönottoon liittyviä toimia saa suorittaa vain sähköalan ammattitaitoinen henkilö. Järjestelmän asennus tapahtuu, kuten sähkösuunnitelmassa tai sähkötyöselityksessä on kerrottu. Valaisinkohtaista kunnonvalvontaa käytettäessä valaisimien kohdalla on huolehdittava siitä, että saman ryhmän kaikissa valaisimissa on eri osoitenumero (1 16.). Osoite asetetaan valaisimen sisällä olevan tiedonsiirtoyksikön DIP-kytkimen asetuksia muuttamalla. Valaisimien asennusohjeessa on ohje osoitteen asennukselle. Lähtötilanteessa on pääkytkimen oltava 0-asennossa ja akkusulakkeet irti kytkettynä. Akut sijoitetaan aina erilliseen akkukoteloon. Akut kytketään sarjaan 18x12V niille varattuihin kaapeleihin + (pun.) ja (musta). Akkujen lämpötila-anturi sijoitetaan akkujen väliin. Tarkista akuston napaisuus. Syöttökaapeli tuodaan liittimiin L, PE ja N. Tämän jälkeen kytketään jatkuvatoimiset ja ajoittain toimivat turvavaloryhmät ryhmäkorteille TS11-TS13/ RYHMÄT 1-8. Ryhmien sulakkeet sijaitsevat sulakkeilla F1- F8 (Ks. Liite 5, liitännät). Keskuksen lähdöt kytketään Mode johtolenkeillä (Ks. liitännät, Liite 5) ryhmäkohtaisesti, joko jatkuvatoimisiksi tai ajoittain toimiviksi turvavaloryhmiksi seuraavasti: Mode lenkki kiinni: Mode lenkki kiinni: Mode lenkki auki: Jatkuvatoiminen turvavalaistusryhmä (merkkivalo) Jatkuvatoiminen turvavalaistusryhmä (käytettäessä tilavahteja) Ajoittain toimiva turvavalaistusryhmä (turvavalo) Keskuksessa on tehtaalla asetettu kaikki ryhmät jatkuvatoimisiksi turvavalaistusryhmiksi (merkkivalo tai tilavahti). Ne ryhmät jotka halutaan ajoittain toimiviksi turvavaloryhmiksi täytyy tuo Mode -johtolenkki poistaa niiden ryhmien kohdalta. Hälytykset ja kauko-ohjauskytkin kytketään liitteessä 5 esitettyihin liittimiin. 7. Käyttöönotto Järjestelmän asennukseen ja käyttöönottoon liittyviä toimia saa suorittaa vain sähköalan ammattitaitoinen henkilö. Keskuksen sisällä sijaitsevaan tyyppikilpeen on merkittävä keskukseen kytketty kokonaiskuorma ja mitoitus toiminta-aika kahteen tyhjään sarakkeeseen Latausvirran asetus Latausvirta on asetettu tehtaalla minimi arvoon. Latausvirta pitää asettaa/ tarkistaa seuraavasti: Aseta virta latauskortin TS5 DIP-kytkimestä ohjeen osoittamalla tavalla. HUOM! Latausvirta täytyy AINA asettaa/tarkistaa käytettävien akkujen ampeeritunti (Ah) määrän mukaan. Jos arvoa ei ole asetettu oikein saattavat akut vioittua. Kun kaikki Dipit ovat OFF asennossa on latausvirta asetettu 65 Ah akuille. Muut akkukoot ovat tarran osoittamalla tavalla. Tarrassa on esimerkkinä 7 Ah latausvirran aset HUOM! TEE LATAUSVIRRAN ASETTAMINEN AINA JÄNNITTEETTÖMÄNÄ! VAIN YKSI DIP- KYTKIN SAA OLLA KYTKETTYNÄ PÄÄLLE!

14 1= 7 Ah 2= 17 Ah 3= 24 Ah 4= 38 Ah ALL OFF 65 Ah 5= NC 6= NC Ryhmäkorttien asetukset Tehtaalla on asetettu XST2608 relekorteille 1-3 valmiiksi ryhmien määritykset. Osoite on valittu käyttämällä DIP - kytkimiä 1,2. (Ks. Liite 5, liittännät) 1 kortin osoite 1=ON 2=OFF (ryhmät 1 8 ) 2 kortin osoite 1=OFF 2=ON (ryhmät 9 16 ) 3 kortin osoite 1=ON 2=ON (ryhmät 17 24) Kytkin 3 on vapaana DIP - kytkimellä 4 valitaan kullekin kortille haluttu toimintatyyppi. Kun DIP - kytkin 4 on OFF asennossa toimii ryhmäkortti valaisinkohtaisella valvonta periaatteella Kun DIP - kytkin 4 on ON asennossa toimii ryhmäkortti ryhmäkohtaisella valvonta periaatteella. Tehdasasetuksena on ryhmäkortteihin valittu valaisinkohtainen valvonta. Turvavalokeskukselle ja valaisimille on tehtaalla tehty pienjännitedirektiivin mukaiset läpilyöntieristysvastus- ja maadoitustestit. Kiinteistön kaapeloinnin eristysvastusmittauksen ajaksi on keskuksen verkkotulo ja ryhmälähdöt oikosuljettava. Kun tarvittavat asennukset, kaapeloinnin tarkastukset ja testit on tehty, laita verkkosyöttö sulakkeesta F1 päälle ja pääkytkimestä S1 verkkosyöttö päälle ja tämän jälkeen akkusulakkeet F2 ja F3 kiinni, Verkkokäyttö LED palaa Lataus- LED vilkkuu Control-osan kaikki LED:it palavat n 2 sekunnin ajan. (LED-testi) Tämän jälkeen näytössä numerot vaihtuvat, kun ohjelma tutkii keskuksen kokoonpanoa. Kun näytössä alkaa vilkkua isot CC-kirjaimet on keskus valmis konfiguroitavaksi.

15 7.3 Konfigurointi 15 Ennen konfigurointia on hyvä käydä tarkistamassa että kaikki valaisimet todella toimivat, koska konfigurointi opettaa sen hetkisten valaisimien toiminnan testausjärjestelmälle. Opittu konfiguraatio toimii vertailupohjana kaikissa myöhemmissä testeissä. HUOM! Jos on valittuna ryhmäkohtainen valvonta niin keskuksen ja jatkuvatoimisten valaisinten pitää antaa lämmetä ennen lopullista konfigurointia vähintään 1h. Tämä sen takia, että valaisinten virrat ehtivät tasaantua niiden lämmetessä. Valaisinkohtaisella valvonnalla ei lämpenemistä tarvitse odottaa. Konfigurointi saadaan käynnistettyä painamalla asetusnappia 3s. ajan. Konfigurointi saadaan käynnistettyä myös valikko-osan kautta. Valitaan valikosta konfigurointi painamalla VALIKKO/OK -painiketta. SELAUS -painikkeella valitaan 2. Testaus. ASETUS -painikkeella valitaan 1 = Valaisintestin käynnistys. Valinta hyväksytään painamalla VALIKKO/ OK -painiketta. Testin edetessä valaisintesti - ja ulkoinen vika -ledit vilkkuvat. Valaisinkohtaisella valvonnalla keskus lähettää ryhmiin kyselyt, jonka perusteella keskus määrittää ryhmissä olevat valaisimet. Ryhmäkohtaisella valvonnalla keskus odottaa muutaman minuutin antaen valaisinten ensin lämmetä, jonka jälkeen se mittaa kunkin ryhmän virrat. Ensimmäinen valaisintesti on myös aina automaattisesti konfigurointi. Konfigurointia ei voi keskeyttää millään painikkeella. Myöhemmin tehdyissä testeissä verrataan tuloksia konfiguroinnissa saatuihin tietoihin. Kun valaisintesti - ja ulkoinen vika-ledit sammuvat on keskus konfiguroitu ja siirtynyt normaalitilaan. Normaalitilassa kierrätetään kaikkien ryhmien tietoja näytöllä. Kunkin ryhmän tietoja näytetään 4 sekunnin ajan. Ryhmien tietoja voidaan myös selata SELAUS painikkeella 7.4 Uudelleen konfigurointi Jos turvavalaisinjärjestelmään myöhemmin lisätään tai siitä poistetaan valaisimia tai yleensäkään tehdään jotain muutoksia pitää konfigurointi tehdä uudelleen. Jos järjestelmään lisätään valaisimia valaisinkohtaisessa valvonnassa ja automaattinen konfigurointi on päällä huomioi keskus lisätyt automaattisesti valaisimet seuraavassa valaisintestissä. Jos järjestelmästä poistetaan valaisimia pitää uudelleen konfigurointi tehdä aina. Uudelleen konfigurointi suoritetaan seuraavasti: Painetaan VALIKKO/OK painiketta. Painetaan SELAUS painiketta ja valitaan Testaus. Valitaan ASETUS painikkeella ryhmänäyttöön numero; 10 uudelleen konfigurointi. Hyväksytään valinta VALIKKO/OK painikkeella. Testin edetessä valaisintesti - ja valvonta osan ulkoinen vika- ledit vilkkuvat. Tämä aloittaa uuden konfigurointi-ajon, jossa opetetaan jokaiselle ryhmälle uudet perustiedot. Ennen uudelleen konfigurointia on varmistettava, että kaikki keskukseen kytketyt valaisimet todella toimivat. 7.5 Valaisinryhmien tarkistus ryhmä kerrallaan Ryhmä kerrallaan tarkistuksen voi tehdä sekä valaisinkohtaisella valvonnalla, että ryhmäkohtaisella valvonnalla. Keskus voi olla konfiguroitu tai myös konfiguroimatta. Kun halutaan varmistaa yhden ryhmän valaisimien toiminta se voidaan tehdä seuraavasti: Selausnappia painamalla saadaan näyttöön ryhmän numero, jonka valaisimien toiminta halutaan tarkistaa. Painetaan VALIKKO/ OK painiketta. Valitaan SELAUS painikkeella 2. TESTAUS. ASETUS- painikkeella valitaan 1 = valaisintestin käynnistys

16 Hyväksytään valinta VALIKKO/OK -painikkeella. 16 Testin edetessä valaisintesti - ja ulkoinen vika-ledit vilkkuvat. Tarkistuksen edetessä ledit näyttävät ryhmästä löydetyt valaisimet tai ryhmän ottaman virran suuruuden. Kun testi on suoritettu SELAUS -nappia painamalla saadaan keskus näyttämään jo testatut valaisinryhmät ja niistä löydetyt valaisimet tai ryhmän ottaman virran suuruuden. 7.6 Normaalitila Kun keskus on konfiguroitunut niin se siirtyy normaalitilaan, jossa kierrätetään näytöllä kaikkien keskukseen liitettyjen ryhmien tietoja. Valaisinkohtaisella valvonnalla näytöllä näkyy ryhmän numero ja valaisinta vastaava LED palaa. Ryhmäkohtaisella valvonnalla palaa ledit 16 1 numeroilla sitä korkeampana, mitä suurempi on ryhmän ottama virta. Kunkin ryhmän tietoja näytetään n. 4 sekuntia kerrallaan. 7.7 Perusasetusten teko Perusasetusten teko tapahtuu valikko-osan valintojen kautta. Asetukset tehdään käyttöönoton jälkeen. Asetukset tehdään kappaleen 3.2. mukaisesti. 8. Perustoimintojen käyttö Tapsa-Control turvavalokeskus jakautuu kahteen toiminnalliseen osaan: - Keskus-osa, joka hoitaa vakiotoiminnot, kuten akkujen latauksen ja valaistusryhmien syötön. - Valvonta-osa, joka hoitaa automaattiset testaustoiminnot. Keskus tarkistaa vakioasetuksilla joka päivä automaattisesti kaikkien turvavalaistusryhmien toiminnan akkukäytöllä. Lisäksi keskus tarkistaa automaattisesti myös akkujen varaustilan kapasiteetin kaksi kertaa vuodessa Keskus-osa Asennuksen ja käyttöönoton jälkeen, ei keskus-osa vaadi käyttäjältä muita säännöllisiä toimenpiteitä kuin keskus-osan merkki -LEDien (vasemman puoleinen pylväs) tilan tarkastuksen määräajoin. Normaalitilanteessa verkkokäytöllä tulee VERKKOKÄYTTÖ ja LATAUS ledien palaa. Tarkemmat selitykset LEDien merkityksestä löytyvät Liitteestä Valvonta-osa Valvonta-osa tekee automaattisesti vakioasetuksilla seuraavat testit valaisimille ja akustolle: - Kerran päivässä määriteltynä aikana valaisintestin (tai ryhmän virran mittauksen), jossa testataan kaikkien keskukseen liitettyjen valaisimien toiminta. - Kaksi kertaa vuodessa akkutesti, jossa testataan että akuston kapasiteetti on riittävä ilmoitetun toimintaajan saavuttamiseksi. Akkutesti tehdään 2/3 määritellystä toiminta-ajasta. Jos kaikki on kunnossa, palaa keskuksessa verkkokäyttö-led ja lataus led palaa tai vilkkuu Jos testeissä on havaittu jotain vikaa, jää valvonta-osan Ulkoinen vika LED palamaan. Mikäli kyseessä on akkuvika, vilkkuu myös Akkutesti käynnissä LED. Jos kyseessä on valaisinkohtaisen valvonnan valaisinvika, vilkkuu viallisen valaisimen numeroa vastaava LED silloin kun kyseisen ryhmän numero näkyy numeronäytöllä. Jos käytössä on ryhmäkohtainen valvonta vilkkuu led-pylvään ledit virran muutoksen suuruuden mukaan silloin, kun kyseisen ryhmän numero näkyy numeronäytöllä. Yhden ledin osoittama virta on +/- 80mA. Ryhmien näyttöä voidaan selata SELAUS painikkeella. Sekä valaisintesti, että akkutesti voidaan suorittaa myös käyttäjän toimesta seuraavasti: Valaisintesti: Painetaan selauspainiketta 3s. ajan. Keskus siirtyy turvavalokäyttöön ja valaisintesti käynnissä - LED palaa testin ajan. Valaisintesti voidaan käynnistää myös valvonta-osan valikon kautta seuraavasti: Painetaan VALIKKO/ OK painiketta. Valitaan SELAUS painikkeella 2. TESTAUS.

17 ASETUS- painikkeella valitaan 1 = valaisintestin käynnistys Hyväksytään valinta VALIKKO/OK -painikkeella. 17 Keskus siirtyy turvavalokäyttöön ja valaisintesti käynnissä -LED palaa testin ajan. Testin edetessä ryhmänumero kasvaa näytössä. Testin päätyttyä sammuu valaisintesti käynnissä LED ja testin tulos on nähtävissä paneelista. Jos testissä ilmenee vika Ulkoinen vika LED jää palamaan. Akkutesti: Painetaan selauspainiketta 8s. ajan. Näytössä : akkutesti käynnissä -LED palaa Akkutesti voidaan käynnistää myös valvonta-osan valikon kautta seuraavasti: Painetaan VALIKKO/OK painiketta. SELAUS painikkeella valitaan 2. TESTAUS. ASETUS painikkeella valitaan 3. akkutesti 2/3 toiminta-ajasta. Valinta hyväksytään VALIKKO/OK painikkeella. Akkutestin aikana kaikki valaisimet ovat koko ajan päällä. Näytössä : akkutesti käynnissä -LED palaa Testin jälkeen keskus palaa normaalitilaan. Jos testissä ilmenee vika näkyy se Ulkoinen vika LED:istä ja akkutesti käynnissä LED:istä Kirjoitin Tapsa Control TKT65xxCD(L) mallien keskukset on varustettu kirjoittimella. Viimeisimmän testin tuloksen saa tulostettua valikon kautta valitsemalla. Painetaan VALIKKO/OK -painiketta. SELAUS -painikkeella valitaan 1. Raportti. ASETUS -painikkeella valitaan 1 = Tulostetaan raportti kaikista ryhmistä. Valinta hyväksytään painamalla VALIKKO/ OK -painiketta. Raportti voidaan liittää keskuksen päiväkirjaan osoituksena suoritetusta testistä. 9. Huolto Poistumisreitin merkintöjen ja valaistuksen toimintakunnossa pysyminen on varmistettava Sisäasianministeriön asetuksen 805/2005 mukaisesti säännöllisellä kunnossapidolla. Pelastuslain 22 :n 1 momentin nojalla poistumisopasteiden ja valaisimien tulee olla toimintakuntoisia ja asianmukaisesti huollettuja. Näistä huolehtiminen kuuluu rakennuksen omistajalle tai haltijalle yleisten tilojen ja koko rakennusta palvelevien järjestelmien osalta sekä huoneiston haltijalle hallinnassaan olevien tilojen osalta. Keskuksen automaattisesti suorittaman testauksen lisäksi ei tarvitse tehdä muita säännöllisiä huoltotoimenpiteitä kuin akkujen vaihdon silloin, kun niille määritelty toiminta-aika ei täyty ja valaisimien valonlähteiden vaihdon silloin kun ne ovat sammuneet. Vain sähköalan ammattitaitoinen henkilö saa tehdä sellaisia huoltotoimenpiteitä, jotka edellyttävät keskuksen tai akkukotelon kannen avaamista Akkujen vaihto Akut vaihdetaan seuraavassa järjestyksessä: - irrota keskuksen kansi - irrota akkusulakkeet F2 ja F3 (Verkkokäyttö -LED palaa, Sisäinen vika -LED palaa ) - käännä pääkytkin S1 ja verkkosulake F1 asentoon 0 (näyttöledit sammuvat = keskus on jännitteetön) - irrota akkukotelon kansi - irrota akkukotelon tai koteloiden kannet - irrota keskuksesta tulevat kaapelit akuista irti (miinus johto ensin) - irrota akkujen välikaapelit - poista akut ja asenna uudet tilalle - sijoita akkujen lämpötila-anturi akkujen väliin - kytke akkukaapelit (huomaa napaisuus, ja eristysvälit)

18 18 - kiinnitä akkukotelon kansi tai kannet. - käännä verkkosulake F1 asentoon 1 - käännä pääkytkin asentoon 1 - käännä akkusulakkeet F2 ja F3 kiinni - kiinnitä keskuksen kansi - suorita järjestelmän konfigurointi kohdan 7.3 mukaisesti (jos konfigurointi keskeytyy, niin tarkista akkujen varaustila) - tarkista että keskus on normaalitilassa 10. Käytöstä poistaminen Keskusjärjestelmän ja sen komponenttien käytöstä poistamisessa on huomioitava seuraavaa: Akut ja loisteputket ovat ongelmajätettä. Metalliosat voi toimittaa alumiini tai teräsjätteeseen. Johdot, liittimet ja kalustetut piirilevyt ovat elektroniikkajätettä. Muoviosat lajitellaan materiaalimerkintöjen mukaan.

19 LIITE 1 19 Käyttöpaneeli Keskus-osan LED:ien selitykset: Merkki-LED: Selite: Normaalitila verkkokäytöllä: VERKKO - Keskus toimii normaalisti sähköverkosta. LED palaa - Mikäli led vilkkuu on keskus ohjattu akkukäytölle kauko-ohjauksella tai valvonta-osa suorittaa parhaillaan testiä AKKUKÄYTTÖ - Keskus on akkukäytöllä LED palaa YLIJÄNNITE - Akkujännite on normaalia suurempi (yli 255V) LED ei pala ALIJÄNNITE - Akkujännite on normaalia pienempi (alle 227V) LED ei pala SYVÄPURKAUS - Akun syväpurkaussuoja on toiminut (jännite on LED ei pala pudonnut katkokäytössä alle 173V) LATAUS - Ilmaisee että akun latausjännite on päällä ja oikean LED palaa tai vilkkuu suuruinen (243V +/- 3V) VIRTARAJA - Ilmaisee liian suuren latausvirran LED ei pala AKKUVIKA - Ilmaisee akun ja akkupiirin kunnon LED ei pala VERKKOKÄYTTÖ LED - Keskus on turvavalokäytöllä (keskukseen on kytketty LED ei pala VILKKUU JA AKKUKÄYTTÖ LED PALAA turvavalokytkin, joka on käännetty päälle tai kaukoohjaus liittimistä 7-8 puuttuu johtolenkki) VERKKOKÄYTTÖ- ALIJÄNNITE-, AKKUVIKA-, JA SISÄINEN VIKA LED PALAA - Latauspiirissä on häiriö (akusto ei lataudu) LED ei pala

20 Keskus-osan Painikkeet 20 Kuittaus / Testaus Pääkytkin Syväpurkaussuojan hälytyksen kuittaus painamalla 1s. / lyhytaikaisen akkukäyttötestin painike painamalla nappia 5s. siirtyy keskus akkukäytölle 8min. ajaksi, Akkukäyttö -LED palaa ja verkko -LED vilkkuu testin ajan. Tämän jälkeen keskus palautuu normaalitilaan. Katkaisee verkkosyötön keskukselta. Valvonta-osan LEDien selitykset: LED: Selite: Numeronäyttö Näyttää ryhmän numeron, jonka valaisimet näkyvät LEDeissä 1-16 LEDit 1-16 Valaisinkohtaisessa valvonnassa Näyttävät em. ryhmän valaisimien tilan: - jos LED palaa jatkuvasti, on valaisin kunnossa - jos LED vilkkuu, on valaisin viallinen - jos LED ei pala, ei ko. osoitteelle ole ohjelmoitu valaisinta Ryhmäkohtaisessa valvonnassa näyttävät led pylväänä ryhmän ottaman virran suuruuden - jos led tai ledit vilkkuvat on ryhmävalvonnassa havaittu ryhmässä vika Akkutesti käynnissä - jos LED palaa jatkuvasti, on akkutesti käynnissä - jos LED vilkkuu, on akkutestissä havaittu vika (tällöin palaa myös ulkoinen vika LED). Valaisintesti - jos LED palaa jatkuvasti, on valaisintesti käynnissä käynnissä Ulkoinen vika - palaa jatkuvasti, jos akkutestissä tai valaisintestissä on havaittu vika. Muut em. LEDien osoittamat toiminnot: isot CC vilkkuu Järjestelmää ei ole konfiguroitu (Ks. kohta 7. Käyttöönotto ) numeronäytössä Valaisintesti Konfigurointi on käynnissä käynnissä ja Ulkoinen vika LEDit vilkkuvat Painikkeet VALIKKO / OK SELAUS ASETUS Hyväksytään tehty valinta tai valitaan valikko, jonka asetuksiin halutaan tehdä muutoksia Käynnistetään testaukset ja tulostukset Selataan valikkoja ja tehdään valikon sisäiset valinnat 3s. painallus käynnistää valaisintestin 8s. painallus käynnistää akkutestin Muutetaan valikossa haluttua asetusta Valvonta-osan hälytys LEDien selitykset: AKKUTESTI: LED palaa kun akkutesti on käynnissä. LED vilkkuu jos on todettu akkuvika VALAISINTESTI: LED palaa kun valaisintesti on käynnissä ULKOINEN VIKA: LED palaa jos on akkuvika tai valaisimissa on havaittu vika. SISÄINEN VIKA: LED palaa jos latauspiirissä on vika, eli akkuvika hälytys on saatu keskus-osan puolelta. LED vilkkuu jos on havaittu sulake- tai lähtöpiirin vika.

21 LIITE 2 21 Esimerkki tulostetusta raportista: RAPORTIN ULKOASU Otsikko tiedot Ryhmävalvonnassa virran suuruus näkyy oikealta vasemmalle. Ehjä valaisin. PV/KK/ VVVV/ KLO Sulake tai lähtöpiirin vika osoitetaan tässä F=sulake palanut X= Lähtöpiirin vika Ryhmän ottama virta Kaikkien ryhmien kokonaisvirta akkukäytöllä Akuston jännite tulostushetkellä Viimeisen valaisintesti tulos ja pvm Viimeisen akkutestin tulos ja pvm Keskusosan tila, akku- tai latauspiirin vika Keskuksen toiminta-aika Valittu kytkentäviive akkukäytöltä verkolle Valaisintestille valittu kellonaika Valittu automaattiset testit Automaattinen konfigurointi valittuna Statusviesti ilmaisee keskuksen tilan Merkkien selitykset: 0 = OK # = Vika? = Tuntematon valaisin, (lisätty, auto conf ei käytössä) = Valaisinta ei ole kytketty Sulakkeiden kuntoa seurataan reaaliajassa verkkokäytöllä. Jos ryhmässä on kuormaa voidaan sulakkeen palaminen havaita. Tyhjiä ryhmiä ei tutkita. HUOM! Vain jatkuvatoimisia ryhmiä voidaan seurata reaaliajassa (MODE kiinni) Sisäinen vika-hälytys annetaan sulakeviasta heti kun se havaitaan. Vikatieto poistuu kun sulake on vaihdettu ehjään. Lähtöpiirien kunto tarkistetaan vain aina ennen testiä. Tällöin tarkistetaan ryhmien virrat lähtöpiirin ollessa auki sekä kiinni. Tyhjiä ryhmiä ei tässäkään tapauksessa tarkasteta. Jos lähtöpiirin vika havaitaan annetaan siitä sisäinen vika-hälytys. Ryhmävalvonnalla etupaneelin LEDit ja raportissa vastaavat ympyrät näyttävät ryhmän virran suuruuden. Mitä suurempi ryhmän virta on sitä korkeampi on LED-pylväs. LED pylväs alkaa kasvamaan alhaalta ylöspäin.

22 LIITE 3 22 Osien sijoittelu Tehtaalla on asetettu XST2608 relekorteille 1-3 valmiiksi ryhmien määritykset. Osoite on valittu käyttämällä DIP - kytkimiä 1,2. 1 kortin osoite 1=ON 2=OFF (ryhmät 1 8 ) 2 kortin osoite 1=OFF 2=ON (ryhmät 9 16 ) 3 kortin osoite 1=ON 2=ON (ryhmät 17 24) Kytkin 3 on vapaana DIP - kytkimellä 4 pitää valita kullekin kortille haluttu toimintatyyppi. Kun DIP - kytkin 4 on OFF asennossa toimii ryhmäkortti Valaisinkohtaisella valvonta periaatteella Kun DIP - kytkin 4 on ON asennossa toimii ryhmäkortti Ryhmäkohtaisella valvonta periaatteella. Tehdasasetuksena on ryhmäkortteihin valittu Valaisinkohtainen valvonta. TS5 LATAUSVIRRAN ASETUS DIP-KYTKIN

23 LIITE 4 23 Mekaaniset mitat

24

25

26

27
