1 CPS100 Osoitteelliset turvavalokeskukset rev. 1/14

2 Plansafe CPS100 Plansafe CPS100 Osoitteellinen turvavalojärjestelmä valvoo automaattisesti normaalikäytön aikana keskuksien ja valaisimien toimintaa. Järjestelmä suorittaa valaisimien sekä keskuksien testauksen automaattisesti ohjelmoitujen testausaikojen mukaan. Jokaisella valaisimella on oma osoitteellinen valovahti, näin saadaan vikatiedot, tekniset tiedot ja raportit valaisinkohtaisesti. Osoitteelliset valaisimet Poistumisopasteet, turvavalot ja yhdistelmävalot voidaan kaikki kytkeä samaan ryhmään. (max. 15 valaisinta per ryhmä) Valaisimien toiminta määritetään ohjelmallisesti joko suoraan keskukselta tai PC:n kautta Light Manager ohjelman avulla. Järjestelmään saa liittää ainoastaan Plansafe järjestelmän kanssa yhteensopivia valaisimia, joko käyttämällä Wikroluxin osoitteellisia valaisimia tai lisäämällä olemassa oleviin valaisimiin valovahtiyksiköt. VCU 24/8 jännitteen valvontayksikkö VCU yksikön avulla voidaan varavalaistus ohjata päälle halutulla alueella. Järjestelmä perustuu normaalivalaistuksen ja niiden syöttöjen valvontaan. Ohjelmallisesti määritetään valaisinkohtaisesti mikä valaisin ohjataan päälle kun normaalivalaistus on jostain syystä häiriintynyt. Automaattinen testaus Plansafe järjestelmä valvoo keskuksien, opasteiden ja turvavalojen kuntoa jatkuvasti ja suorittaa lakisääteiset testaukset automaattisesti ohjelmoitujen testausaikojen mukaan. Raportointi Plansafe CPS 100:lta saadaan raportit lakisääteisestä testauksesta sekä järjestelmän kunnossapitoon liittyvistä toiminnoista. Raportit voidaan tulostaa manuaalisesti tai automaattisesti. - hälytyslista - huoltoraportti - tekniset tiedot - huoltomääräykset - testausraportit (keskukselle, valaisimille, akustolle)

3 Plansafe CPS100 Light Manager Plansafe CPS100 voidaan liittää ethernet-verkon kautta PC:lle johon asennetaan Light Manager ohjelmisto. Light Manager ohjelmiston avulla pystytään vaivattomasti valvomaan suurempiakin valaisin- ja keskusmääriä. Ohjelmiston avulla saadaan helposti kuukausittaiset testit määritettyä ja raportit tulostettua. Valaisimien paikantamiseksi voidaan ohjelmaan asentaa rakennuksen pohjapiirustus johon valaisimet sijoitetaan. Testaus voidaan suorittaa valaisinkohtaisesti tai koko järjestelmän kattavasti. Ethernet- tai sarjaliikenneverkko Plansafe CPS100 Plansafe CPS100 Plansafe CPS100 Plansafe CPS100 Valaisimien ohjaus ja hälytykset syöttöjännitteen kanssa samassa johtimessa Lisätietoja järjestelmästä sekä suunnitteluohjeen saa myynnistä sekä kotisivuilta Puh. (09) ww

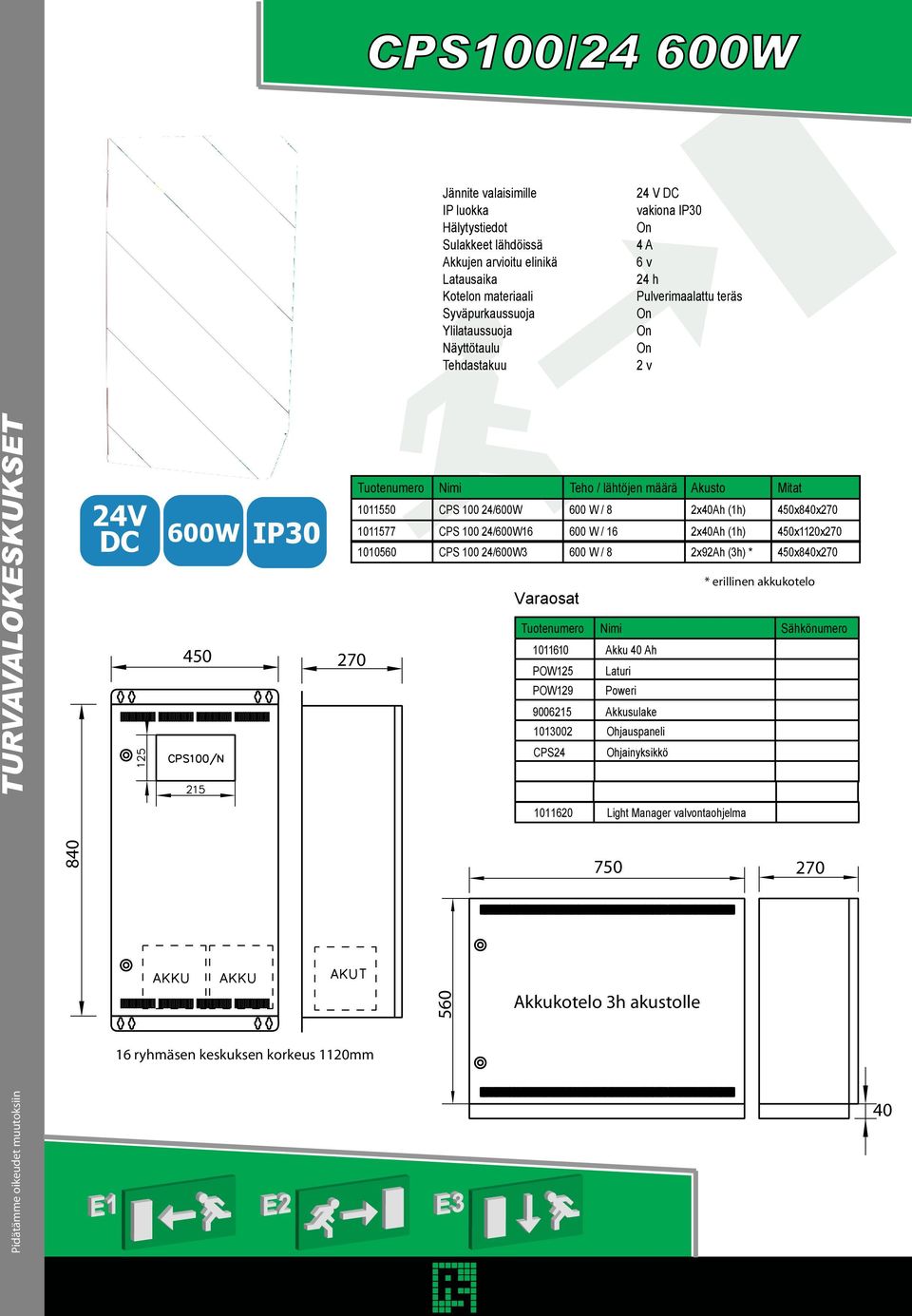

4 CPS100/24 600W Jännite valaisimille IP luokka Hälytystiedot Sulakkeet lähdöissä Akkujen arvioitu elinikä Latausaika Kotelon materiaali Syväpurkaussuoja Ylilataussuoja Näyttötaulu Tehdastakuu 24 V DC vakiona IP30 4 A 6 v 24 h Pulverimaalattu teräs 2 v 24V DC 600W IP Tuotenumero Nimi Teho / lähtöjen määrä Akusto Mitat CPS /600W 600 W / 8 2x40Ah (1h) 450x840x CPS /600W W / 16 2x40Ah (1h) 450x1120x CPS /600W3 600 W / 8 2x92Ah (3h) * 450x840x270 Varaosat * erillinen akkukotelo Tuotenumero Nimi Sähkönumero Akku 40 Ah POW125 Laturi POW129 Poweri Akkusulake Ohjauspaneli CPS24 Ohjainyksikkö Light Manager valvontaohjelma Akkukotelo 3h akustolle 16 ryhmäsen keskuksen korkeus 1120mm 40

5 CPS100/ W Jännite valaisimille IP luokka Hälytystiedot Sulakkeet lähdöissä Akkujen arvioitu elinikä Latausaika Kotelon materiaali Syväpurkaussuoja Ylilataussuoja Näyttötaulu Tehdastakuu 230 V AC vakiona IP30 2 A 6 v 24 h Pulverimaalattu teräs 2 v 230V AC 600W IP Tuotenumero Nimi Teho / lähtöjen määrä Akusto Mitat CPS /600W 600 W / 8 2x40Ah (1h) 450x840x CPS /600W3 600 W / 8 2x92Ah (3h) * 450x840x270 Varaosat * erillinen akkukotelo Tuotenumero Nimi Sähkönumero Akku 40 Ah POW125 Laturi Invertteri Akkusulake Ohjauspaneli CPS230/1 Ohjainyksikkö Light Manager valvontaohjelma Akkukotelo 3h akustolle 40 Puh. (09) ww

6 CPS100/ W Jännite valaisimille IP luokka Hälytystiedot Sulakkeet lähdöissä Akkujen arvioitu elinikä Latausaika Kotelon materiaali Syväpurkaussuoja Ylilataussuoja Näyttötaulu Tehdastakuu 230 V AC vakiona IP30 2 A 6 v 24 h Pulverimaalattu teräs 2 v 230V AC 900W 500 IP30 Tuotenumero Nimi Teho / lähtöjen määrä Akusto Mitat CPS /900W 900 W / 8 2x65Ah (1h) 450x1845x CPS /900W3 900 W / 8 2x170Ah (3h) * 450x1120x Varaosat * erillinen akkukotelo Tuotenumero Nimi Sähkönumero Akku 65 Ah POW126 Laturi Invertteri Akkusulake Ohjauspaneli CPS230/1 Ohjainyksikkö Light Manager valvontaohjelma Akkukotelo 3h akustolle

7 CPS100/ W Jännite valaisimille IP luokka Hälytystiedot Sulakkeet lähdöissä Akkujen arvioitu elinikä Latausaika Kotelon materiaali Syväpurkaussuoja Ylilataussuoja Näyttötaulu Tehdastakuu 230 V AC vakiona IP30 2 A 6 v 24 h Pulverimaalattu teräs 2 v 230V AC 1800W 500 IP30 Tuotenumero Nimi Teho / lähtöjen määrä Akusto Mitat CPS /1800W 1800 W / 16 4x65Ah (1h) 450x1845x CPS /1800W W / 16 4x170Ah (3h) * 450x1120x Varaosat * erillinen akkuteline Tuotenumero Nimi Sähkönumero Akku 65 Ah POW126 Laturi 1h akusto Invertteri Akkusulake Ohjauspaneli CPS230/1 Ohjainyksikkö 1 CPS230/2 Ohjainyksikkö Light Manager valvontaohjelma 3h akusto AKKU 1 AKKU AKKU 3 AKKU Puh. (09) ww

8 Valmistus ja myynti: Uranuksenkuja Vantaa Puh. (09)
