TW-WLAN g/n MIMO PCI-sovitin Asennusohje

Transkriptio

1 TW-WLAN g/n MIMO PCI-sovitin Asennusohje CE Copyright Telewell Oy

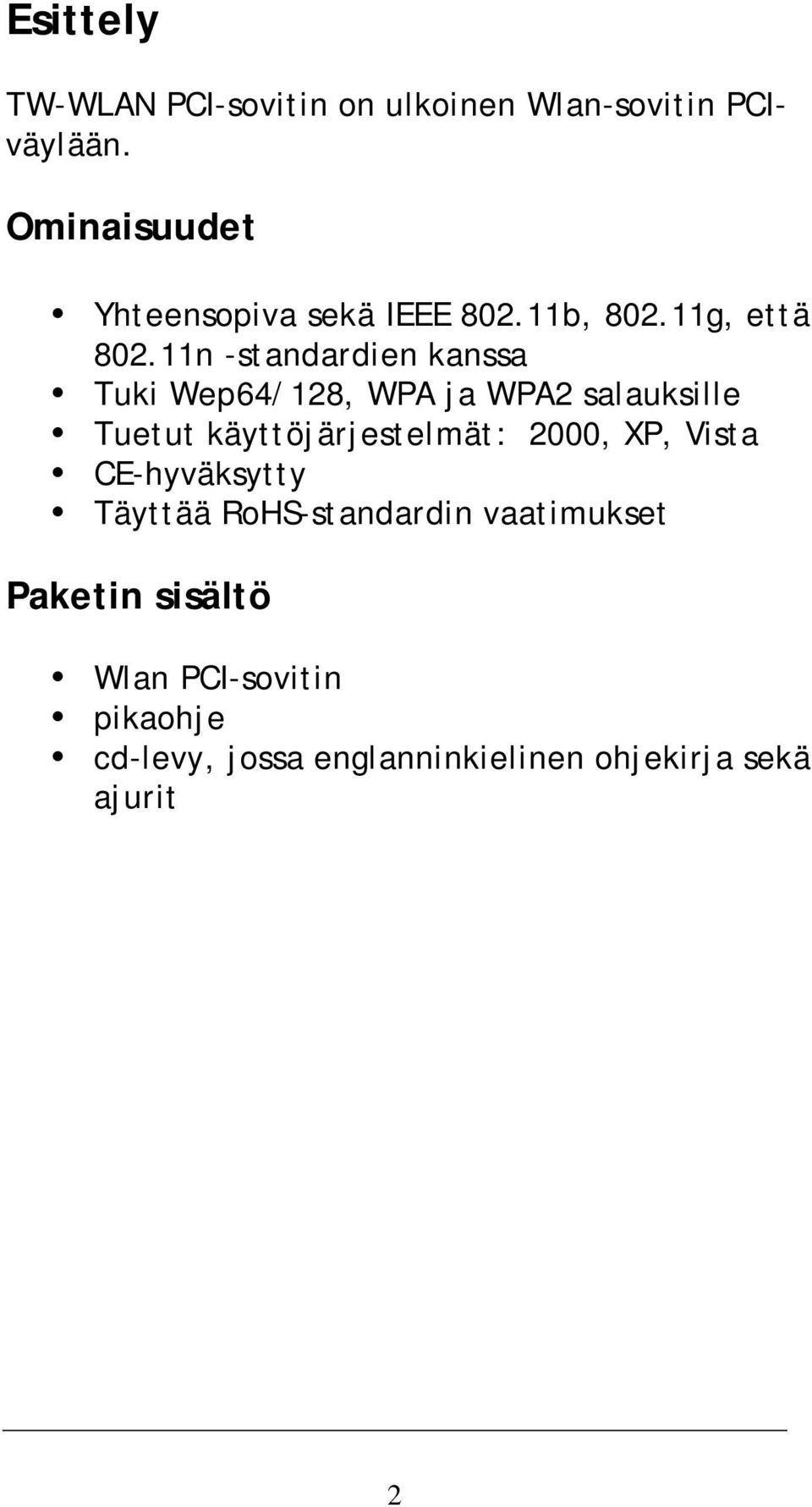

2 Esittely TW-WLAN PCI-sovitin on ulkoinen Wlan-sovitin PCIväylään. Ominaisuudet Yhteensopiva sekä IEEE b, g, että n -standardien kanssa Tuki Wep64/128, WPA ja WPA2 salauksille Tuetut käyttöjärjestelmät: 2000, XP, Vista CE-hyväksytty Täyttää RoHS-standardin vaatimukset Paketin sisältö Wlan PCI-sovitin pikaohje cd-levy, jossa englanninkielinen ohjekirja sekä ajurit 2

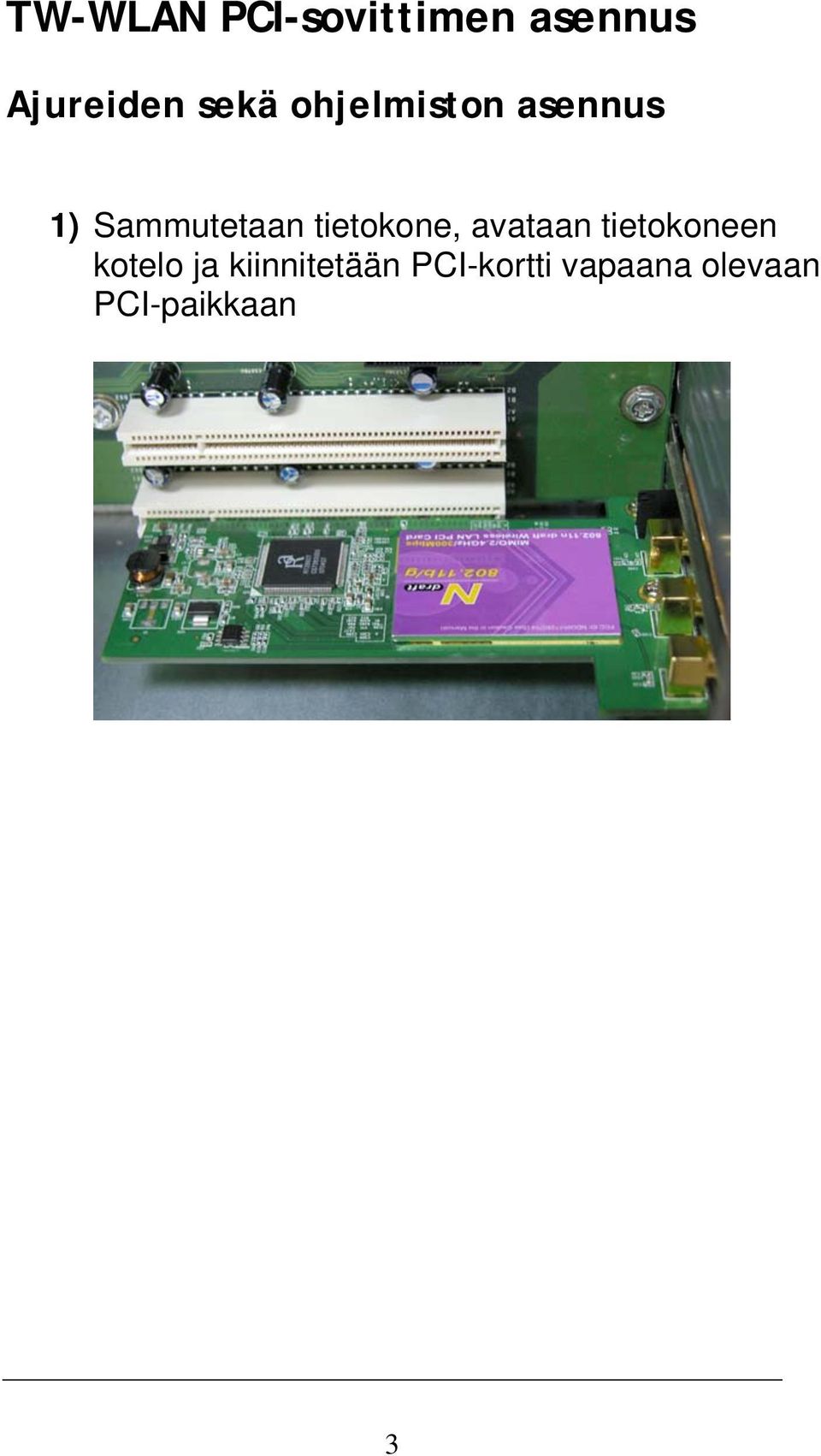

3 TW-WLAN PCI-sovittimen asennus Ajureiden sekä ohjelmiston asennus 1) Sammutetaan tietokone, avataan tietokoneen kotelo ja kiinnitetään PCI-kortti vapaana olevaan PCI-paikkaan 3

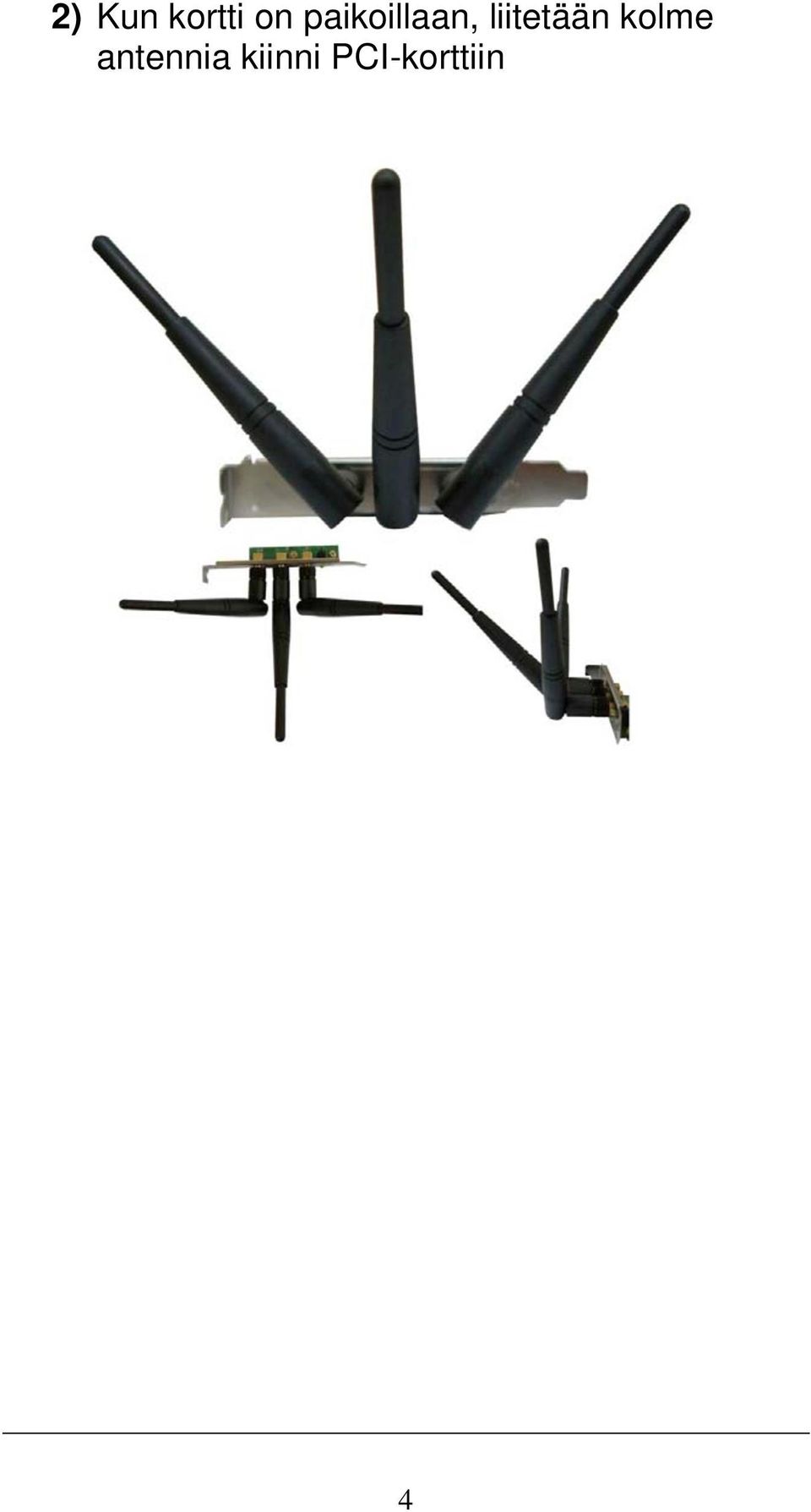

4 2) Kun kortti on paikoillaan, liitetään kolme antennia kiinni PCI-korttiin 4

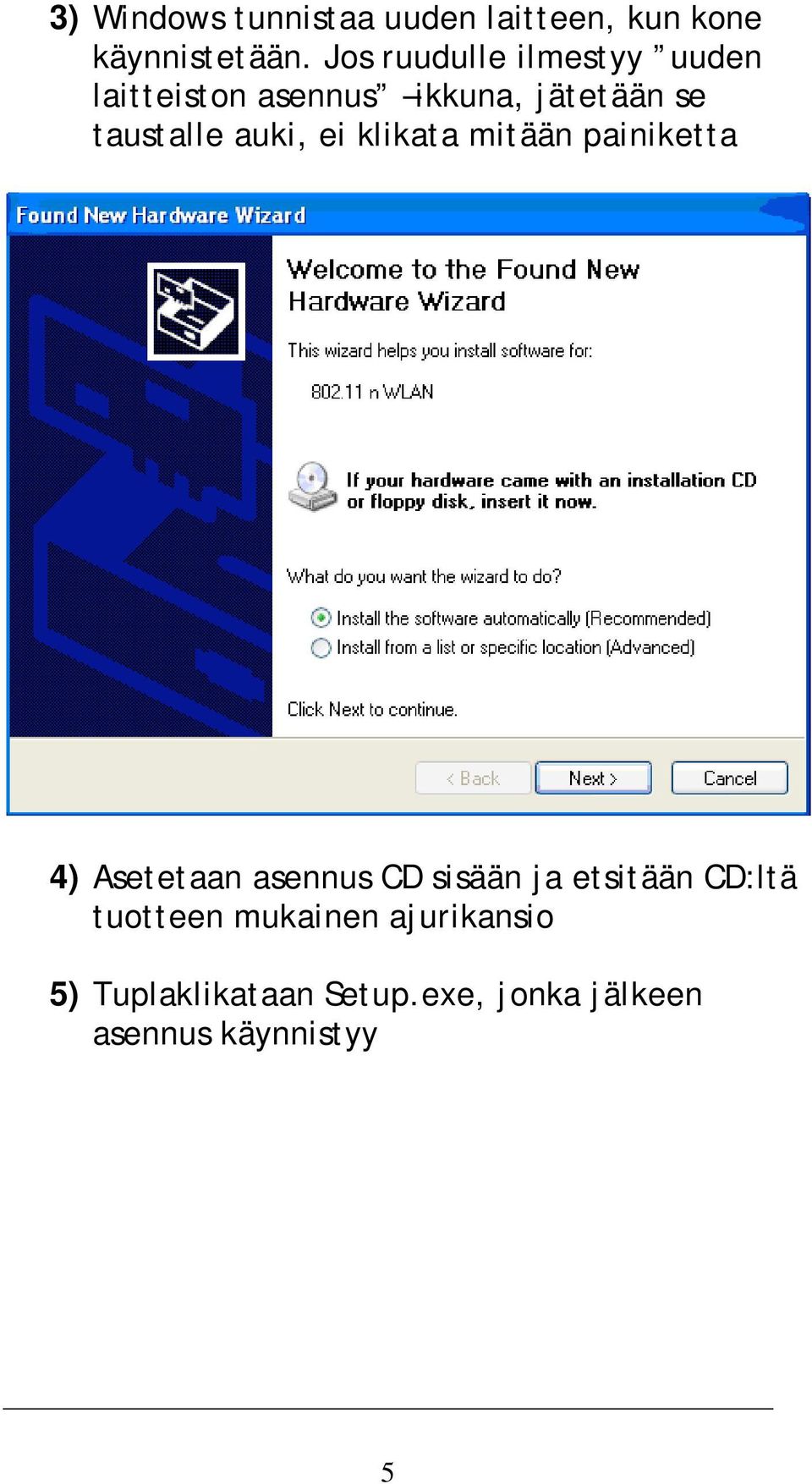

5 3) Windows tunnistaa uuden laitteen, kun kone käynnistetään. Jos ruudulle ilmestyy uuden laitteiston asennus ikkuna, jätetään se taustalle auki, ei klikata mitään painiketta 4) Asetetaan asennus CD sisään ja etsitään CD:ltä tuotteen mukainen ajurikansio 5) Tuplaklikataan Setup.exe, jonka jälkeen asennus käynnistyy 5

6 6) Hyväksytään lisenssiehdot painamalla Yes 7) Valitaan Microsoft Zero Configuration tool ja painetaan Next 6

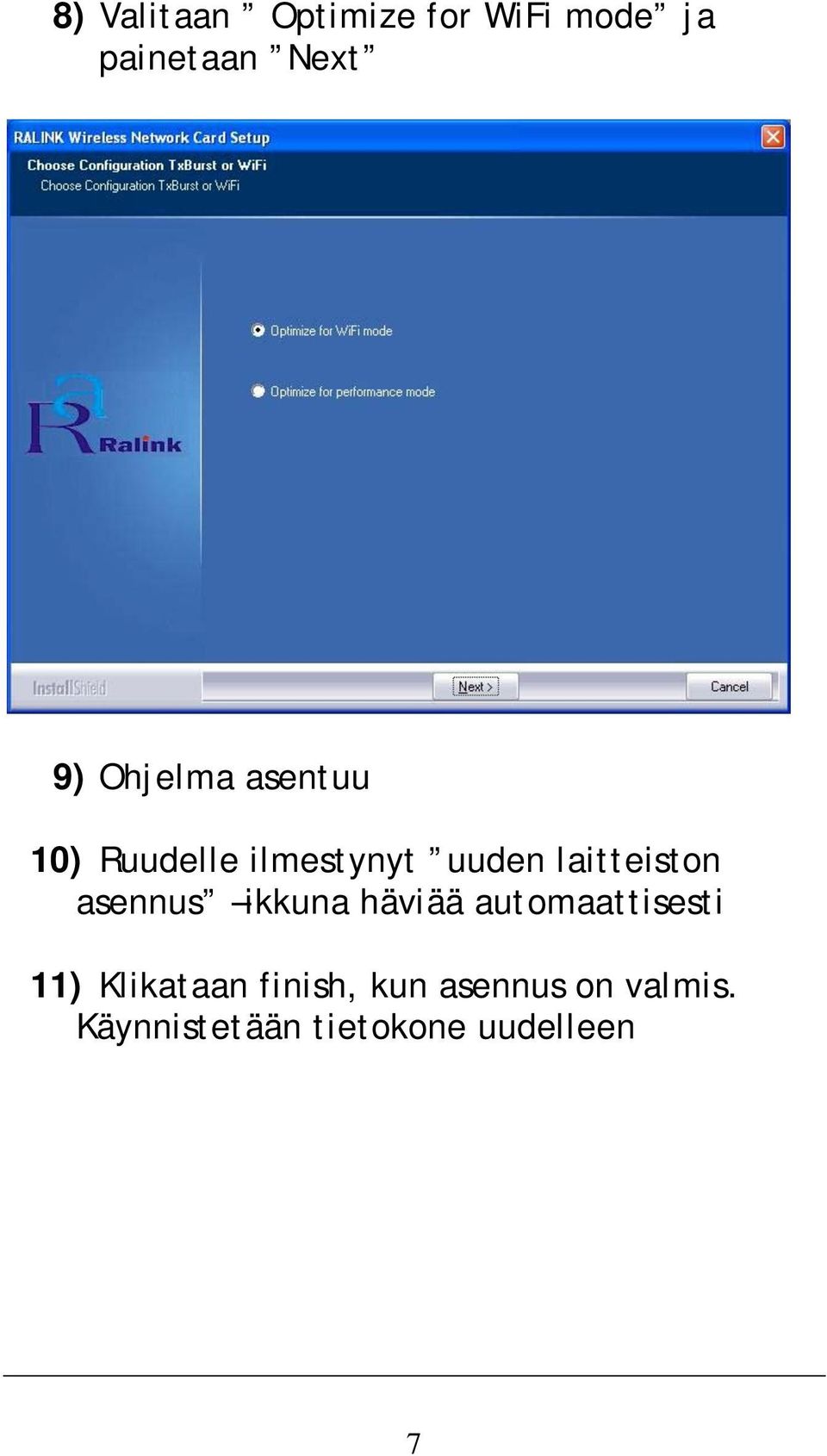

7 8) Valitaan Optimize for WiFi mode ja painetaan Next 9) Ohjelma asentuu 10) Ruudelle ilmestynyt uuden laitteiston asennus ikkuna häviää automaattisesti 11) Klikataan finish, kun asennus on valmis. Käynnistetään tietokone uudelleen 7

8 Wlan-verkkoon yhdistäminen Yhteys WLAN-verkkoon voidaan ottaa joko käyttämällä TW-WLAN PCI-sovittimen omaa ohjelmaa (RaLink Wireless utility) tai Windowsin verkkoyhteystoimintoa. Alla Windows-ohje. 1) Tuplaklikataan Langaton lähiverkko kuvaketta kellon vierestä (vaihtoehtoisesti Ohjauspaneeli / Verkkoyhteydet) 2) Valitaan haluttu Wlan-verkko aktiiviseksi 3) Painetaan Yhdistä PCI-sovittimen asennuksen purku Asennus voidaan purkaa Windowsissa kohdasta Käynnistä / ohjelmat / RaLink Wireless / uninstall 8

9 TW-WLAN g/n MIMO PCI-ADAPTER Installation guide CE Copyright Telewell Oy 9

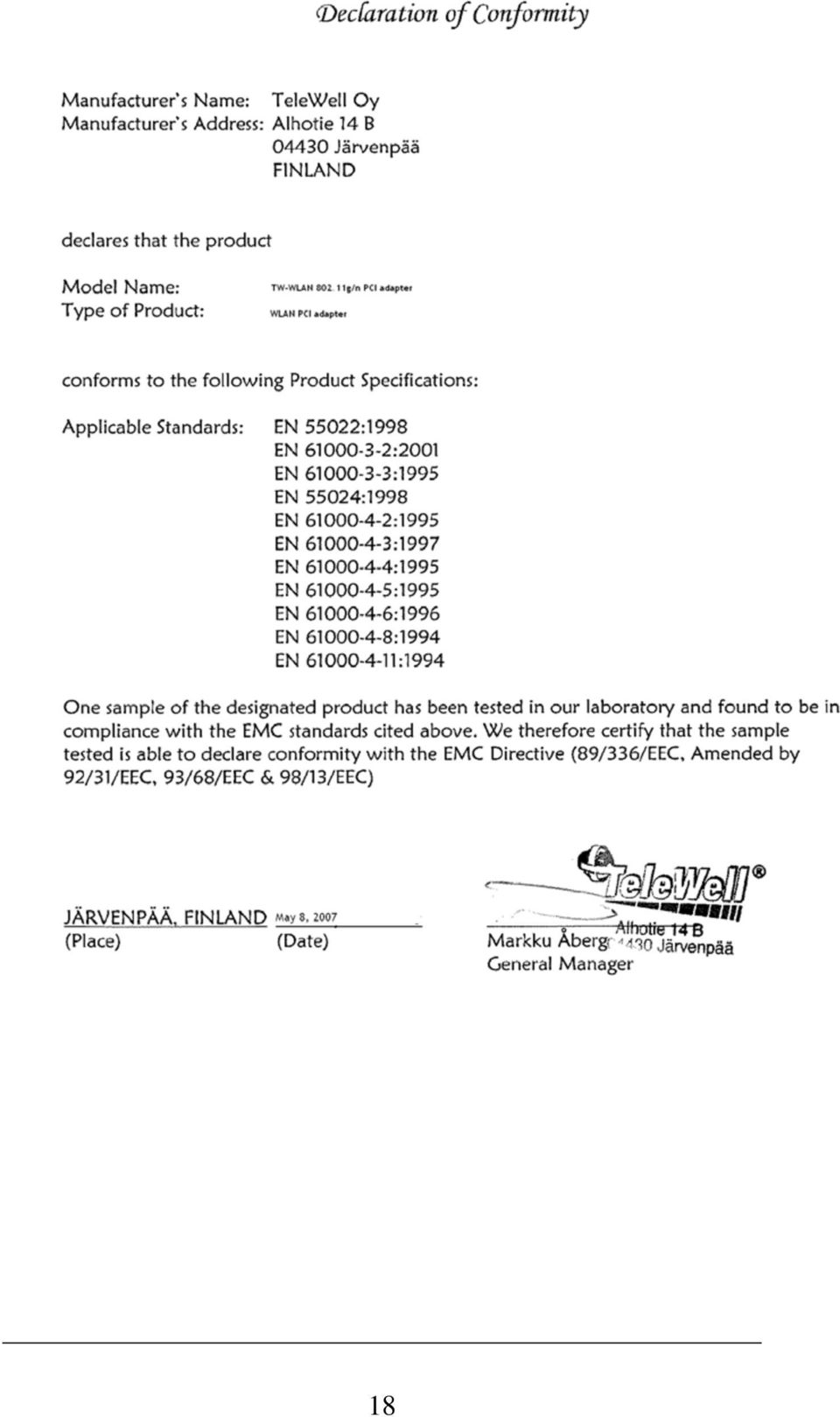

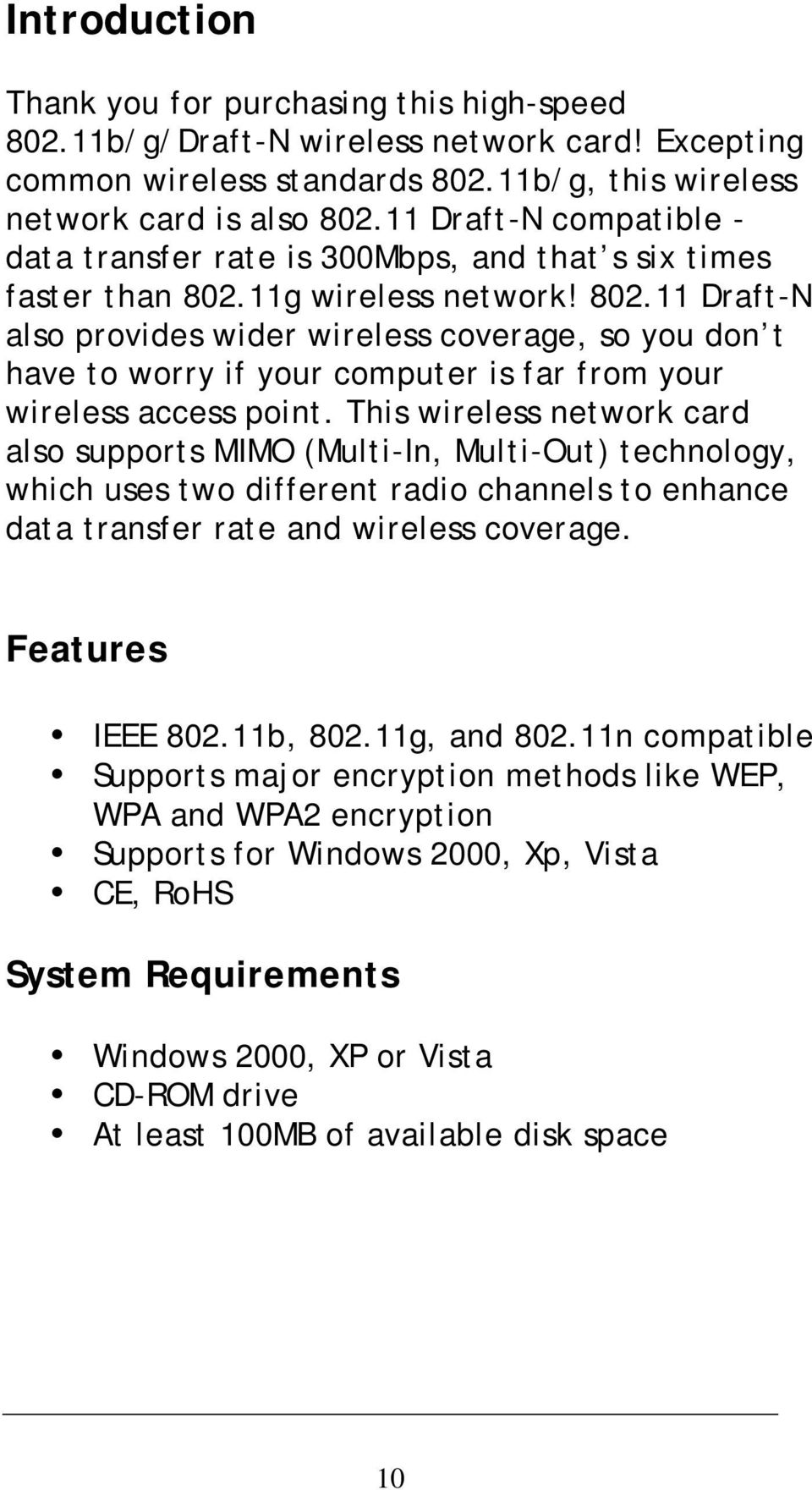

10 Introduction Thank you for purchasing this high-speed b/g/Draft-N wireless network card! Excepting common wireless standards b/g, this wireless network card is also Draft-N compatible - data transfer rate is 300Mbps, and that s six times faster than g wireless network! Draft-N also provides wider wireless coverage, so you don t have to worry if your computer is far from your wireless access point. This wireless network card also supports MIMO (Multi-In, Multi-Out) technology, which uses two different radio channels to enhance data transfer rate and wireless coverage. Features IEEE b, g, and n compatible Supports major encryption methods like WEP, WPA and WPA2 encryption Supports for Windows 2000, Xp, Vista CE, RoHS System Requirements Windows 2000, XP or Vista CD-ROM drive At least 100MB of available disk space 10

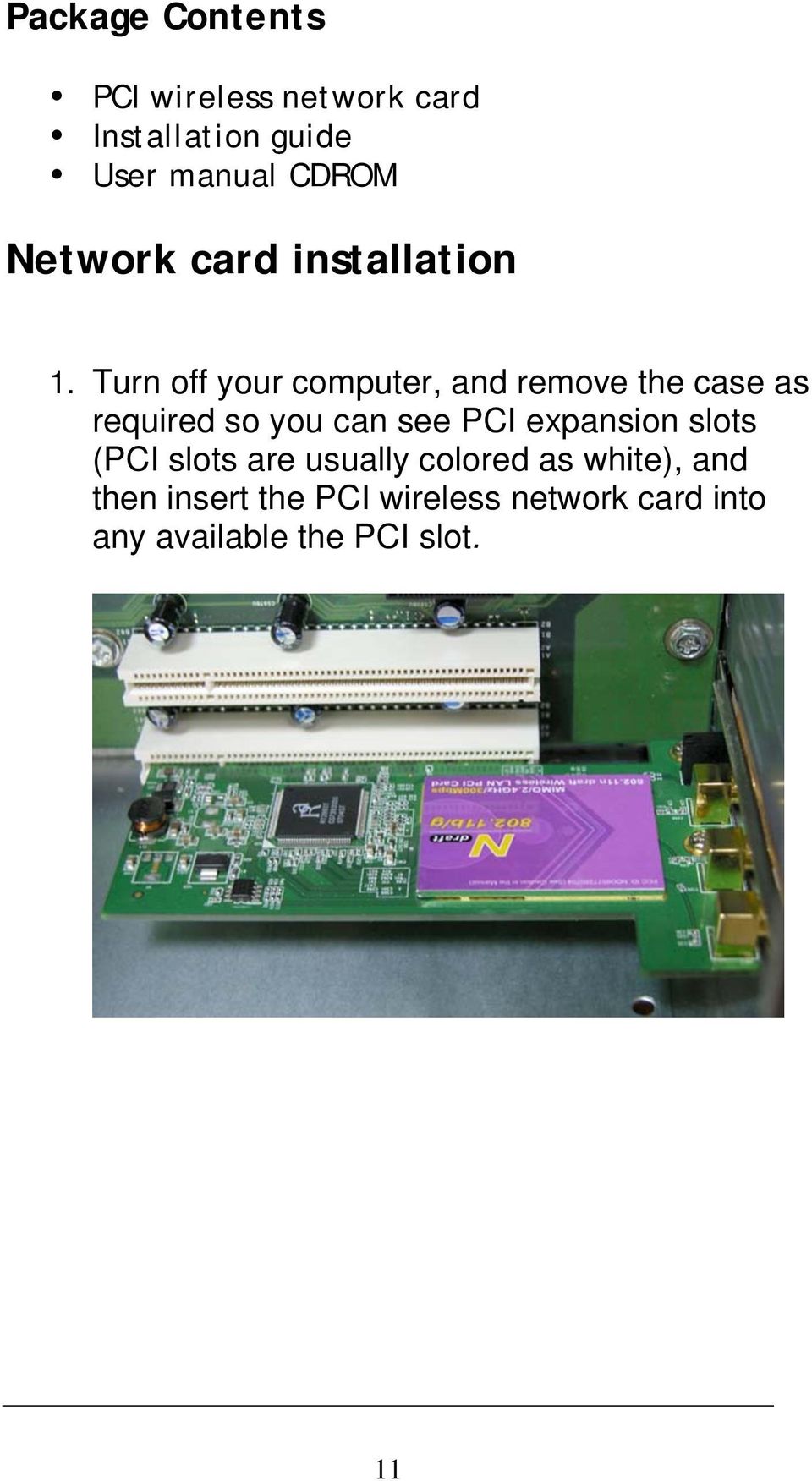

11 Package Contents PCI wireless network card Installation guide User manual CDROM Network card installation 1. Turn off your computer, and remove the case as required so you can see PCI expansion slots (PCI slots are usually colored as white), and then insert the PCI wireless network card into any available the PCI slot. 11

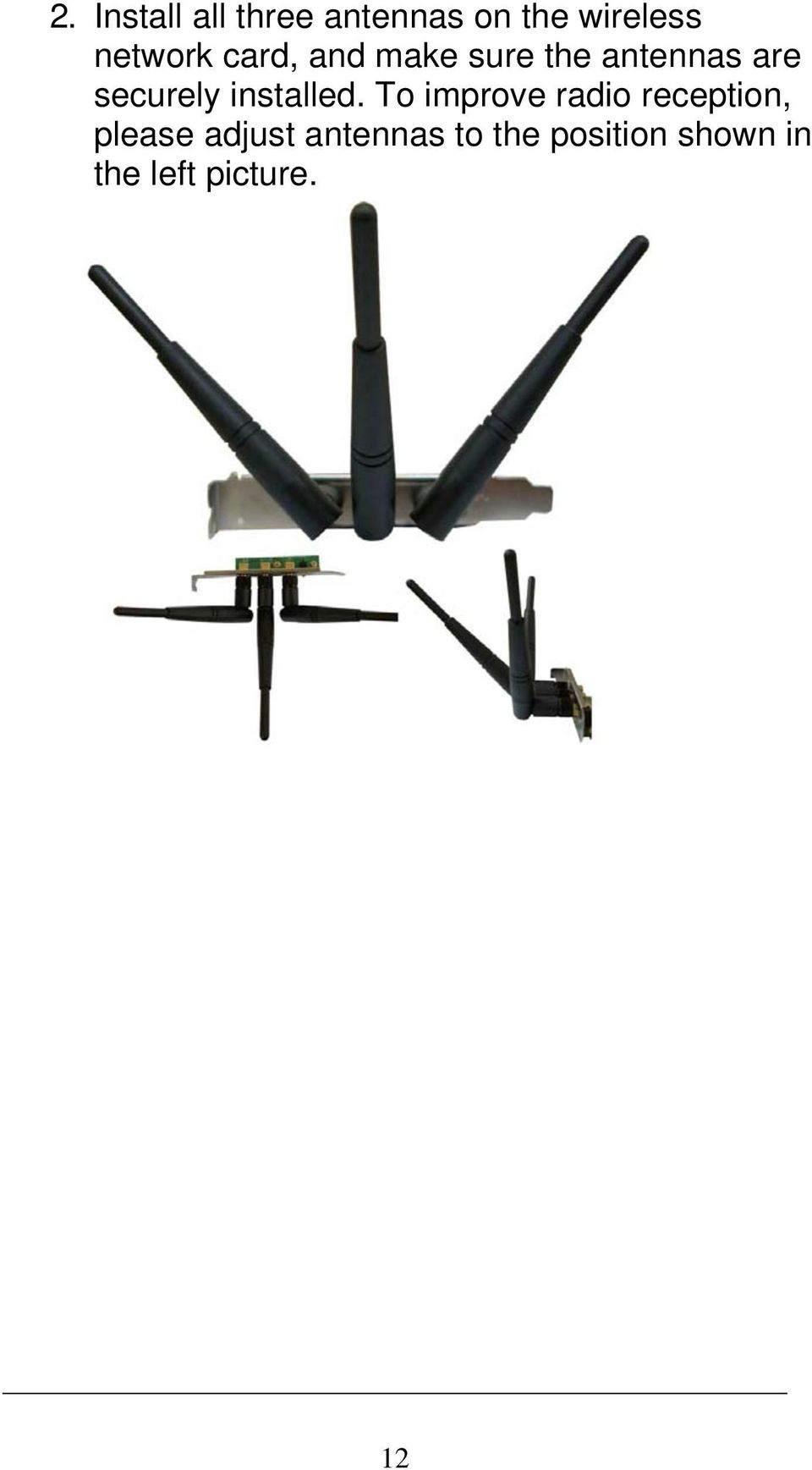

12 2. Install all three antennas on the wireless network card, and make sure the antennas are securely installed. To improve radio reception, please adjust antennas to the position shown in the left picture. 12

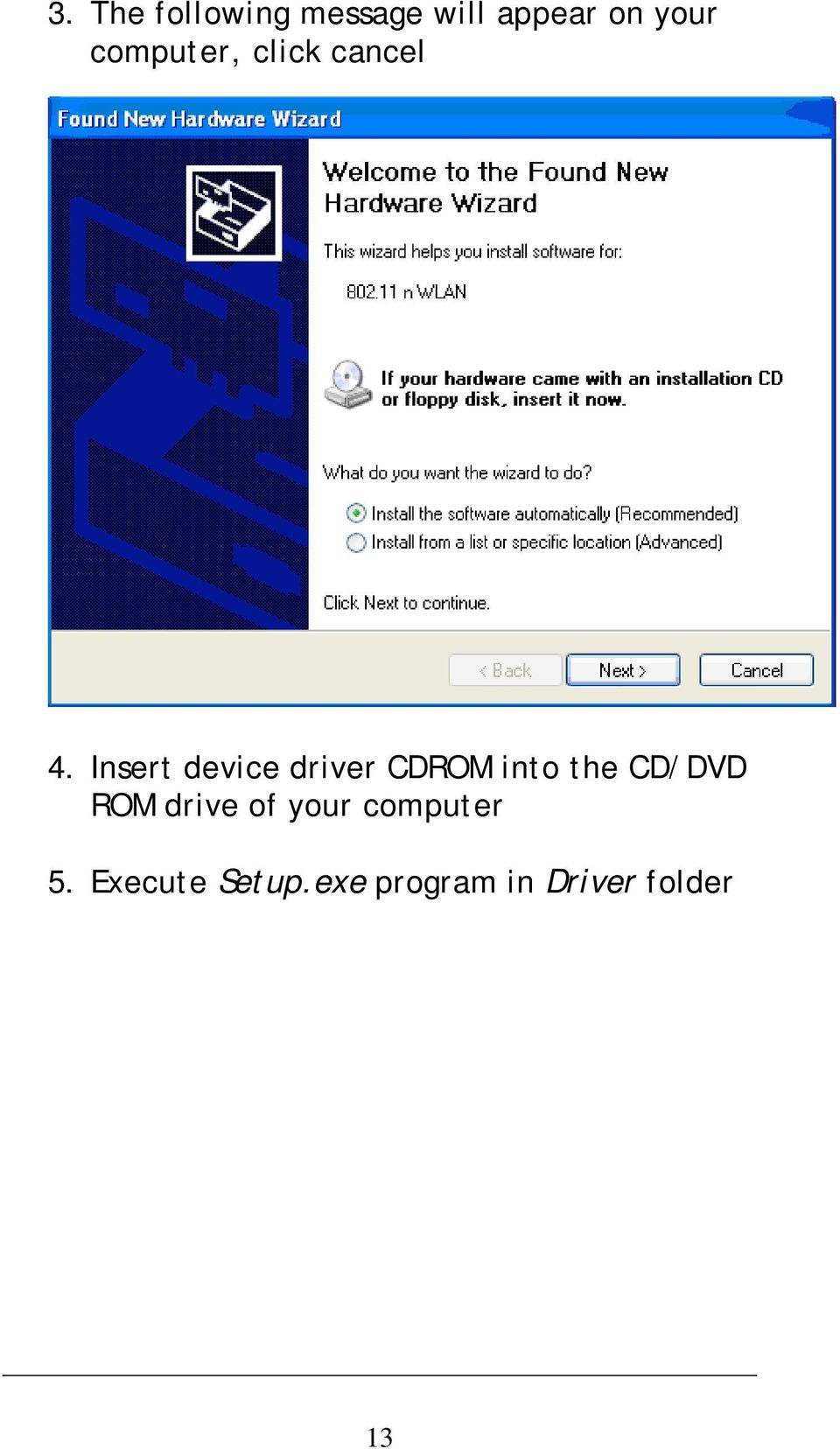

13 3. The following message will appear on your computer, click cancel 4. Insert device driver CDROM into the CD/DVD ROM drive of your computer 5. Execute Setup.exe program in Driver folder 13

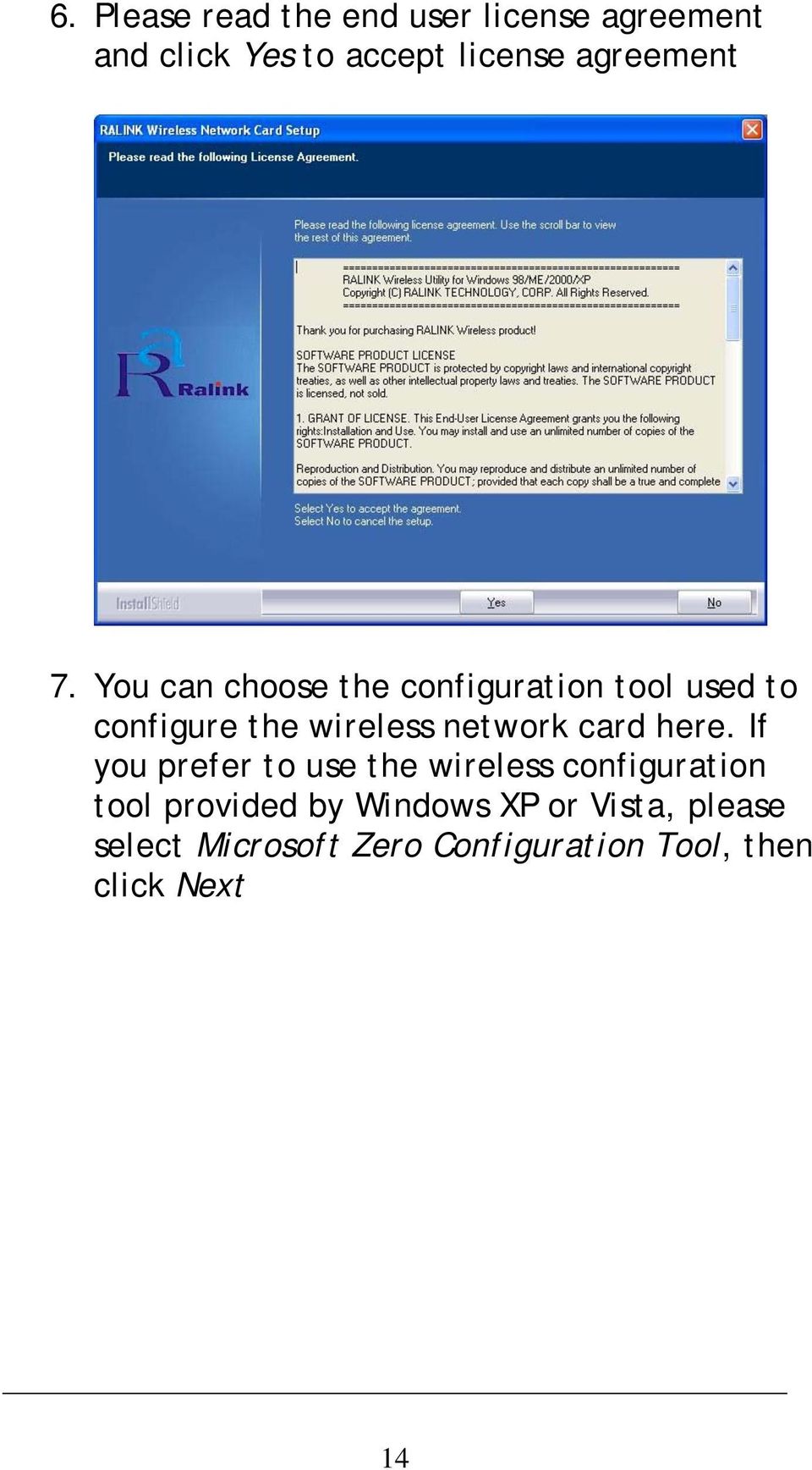

14 6. Please read the end user license agreement and click Yes to accept license agreement 7. You can choose the configuration tool used to configure the wireless network card here. If you prefer to use the wireless configuration tool provided by Windows XP or Vista, please select Microsoft Zero Configuration Tool, then click Next 14

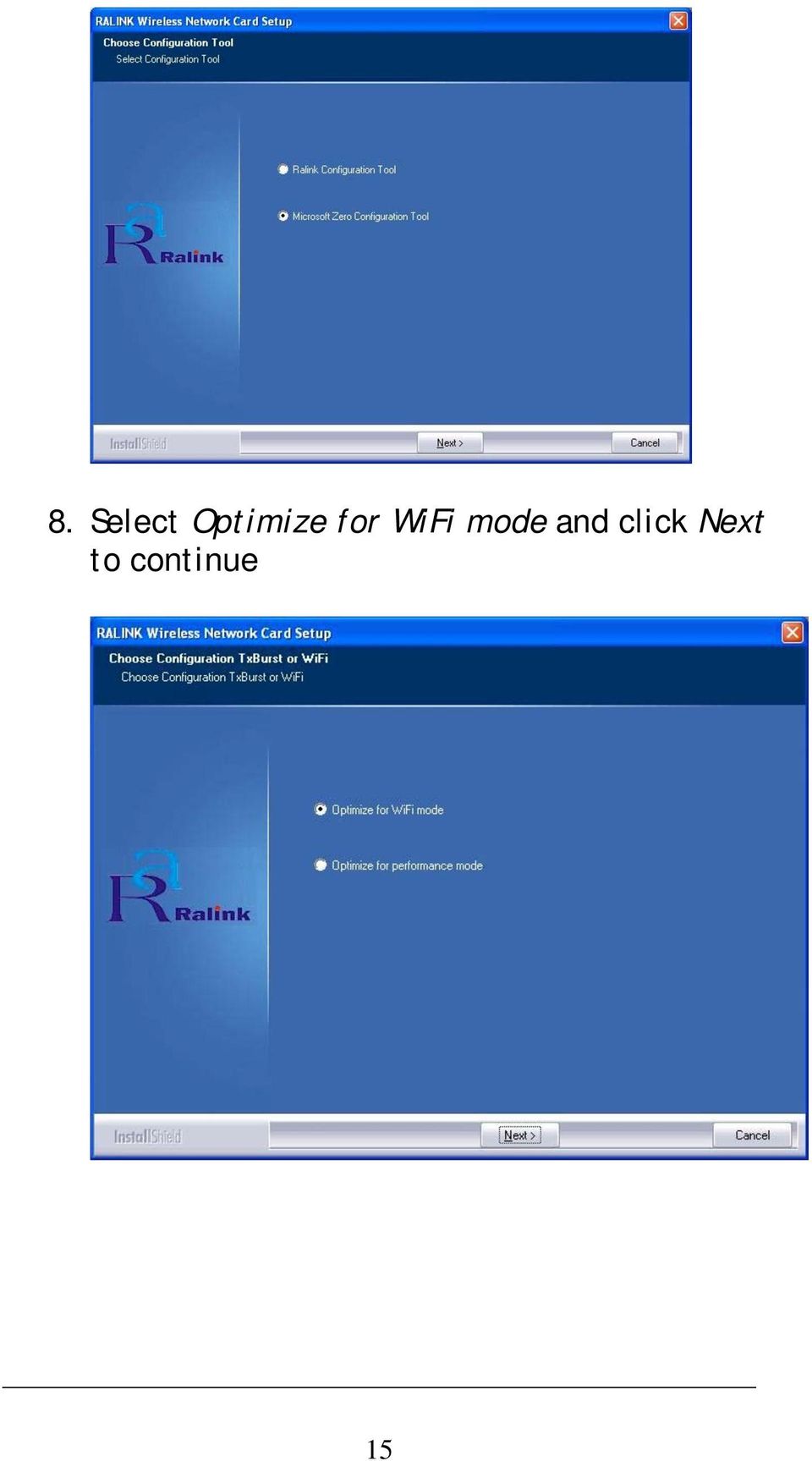

15 8. Select Optimize for WiFi mode and click Next to continue 15

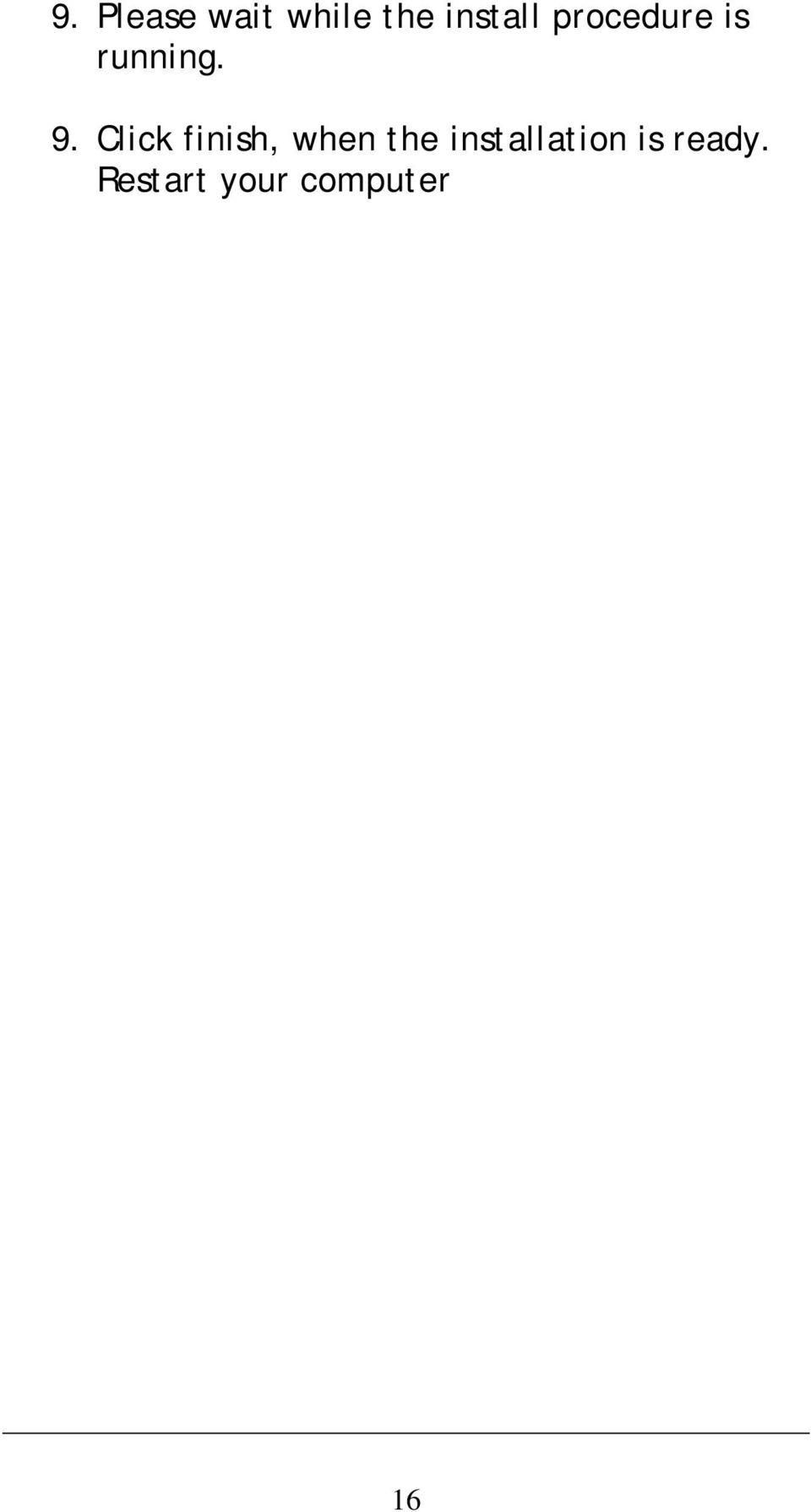

16 9. Please wait while the install procedure is running. 9. Click finish, when the installation is ready. Restart your computer 16

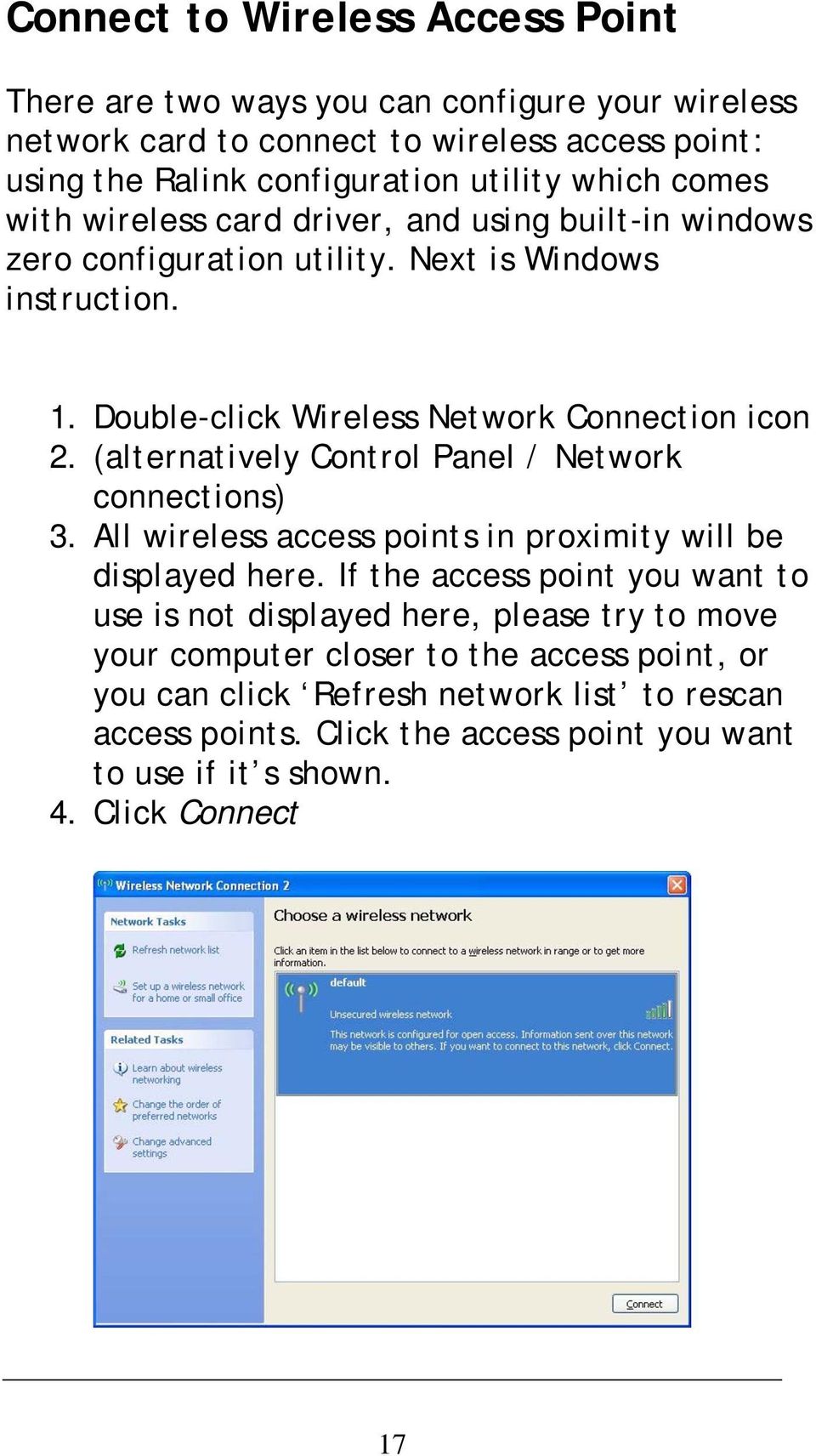

17 Connect to Wireless Access Point There are two ways you can configure your wireless network card to connect to wireless access point: using the Ralink configuration utility which comes with wireless card driver, and using built-in windows zero configuration utility. Next is Windows instruction. 1. Double-click Wireless Network Connection icon 2. (alternatively Control Panel / Network connections) 3. All wireless access points in proximity will be displayed here. If the access point you want to use is not displayed here, please try to move your computer closer to the access point, or you can click Refresh network list to rescan access points. Click the access point you want to use if it s shown. 4. Click Connect 17
