TeleWell TW-3G+ USB. HSDPA / 3G (UMTS) / EDGE / GPRS -modeemi ASENNUSOHJE

Transkriptio

1 TeleWell TW-3G+ USB HSDPA / 3G (UMTS) / EDGE / GPRS -modeemi ASENNUSOHJE Installation guide in English from the page 21

2 SISÄLTÖ 1. Modeemin kuvaus Tiedonsiirto-ominaisuudet Tekniset tiedot Järjestelmävaatimukset Myyntipakkauksen sisältö Modeemin liitännät Laitteen käyttöönotto SIM-kortin asennus Ensimmäinen käyttöönotto Laitteen käytön aloitus seuraavilla kerroilla Ajureiden asennus Windows XP Windows Vista TW-3G+ hallintaohjelma Installation Guide in English

3 1. Modeemin kuvaus TeleWell TW-3G+ USB on langaton modeemi, joka liitetään tietokoneen USB-porttiin. Modeemin lisäksi tarvitaan operaattorilta yhteyksiin sopiva SIM-kortti sekä GSM verkkosopimus. TW-3G+ USB-modeemi kykenee jopa 1,8 Mbps nopeuksiin HSDPAtekniikkaalla. Laite sopii käytettäväksi HSPDA, 3G(UMTS)-, EDGE- ja GPRS-verkoissa Tiedonsiirto-ominaisuudet Todellinen siirtonopeus riippuu operaattorin GSM-tukiaseman ohjelmistosta, etäisyydestä, asiakkaan sopimuksen asetuksista sekä mahdollisista radiotien häiriöistä. HSDPA: Lataus maksiminopeus 1,8 Mbps, lähetys maksiminopeus 384 kbps UMTS / 3G / WCDMA: Lataus/lähetys maksiminopeus 384 kbps EGPRS: Luokka 10 (4+2), lataus/lähetys maksiminopeus 236,8 kbps GPRS: Luokka 10 (4+2), lataus/lähetys maksiminopeus 85,6 kbps CSD: Lataus/lähetys maksiminopeus 9,6 kbps 3

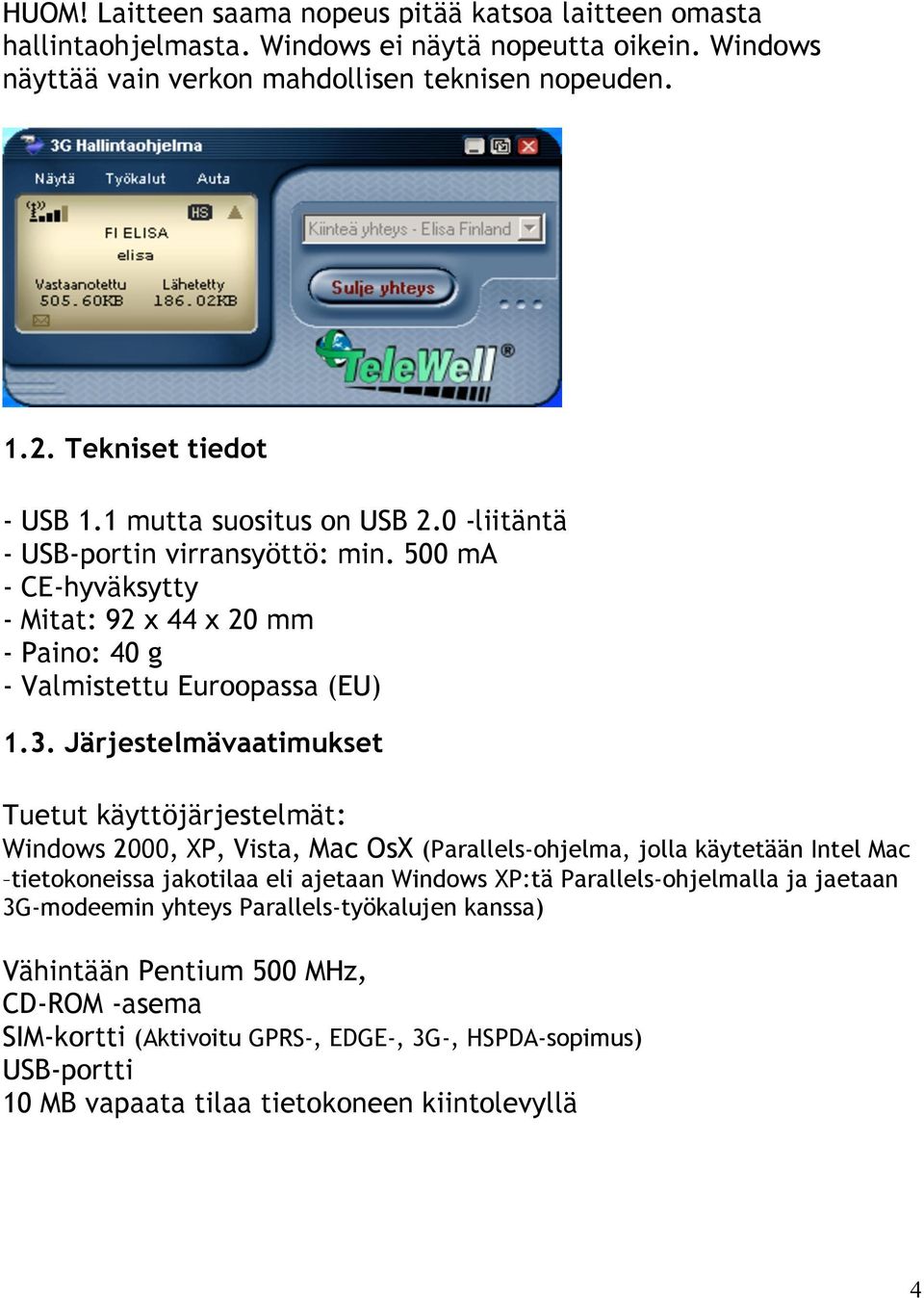

4 HUOM! Laitteen saama nopeus pitää katsoa laitteen omasta hallintaohjelmasta. Windows ei näytä nopeutta oikein. Windows näyttää vain verkon mahdollisen teknisen nopeuden Tekniset tiedot - USB 1.1 mutta suositus on USB 2.0 -liitäntä - USB-portin virransyöttö: min. 500 ma - CE-hyväksytty - Mitat: 92 x 44 x 20 mm - Paino: 40 g - Valmistettu Euroopassa (EU) 1.3. Järjestelmävaatimukset Tuetut käyttöjärjestelmät: Windows 2000, XP, Vista, Mac OsX (Parallels-ohjelma, jolla käytetään Intel Mac tietokoneissa jakotilaa eli ajetaan Windows XP:tä Parallels-ohjelmalla ja jaetaan 3G-modeemin yhteys Parallels-työkalujen kanssa) Vähintään Pentium 500 MHz, CD-ROM -asema SIM-kortti (Aktivoitu GPRS-, EDGE-, 3G-, HSPDA-sopimus) USB-portti 10 MB vapaata tilaa tietokoneen kiintolevyllä 4

5 1.4. Myyntipakkauksen sisältö - TW-3G+ USB-modeemi - USB-kaapeli - Asennusohje - Ajuri-CD 1.5. Modeemin liitännät SMA-liitin antennille Paikka SIMkortille MERKKIVALO USB-portti Laitteessa palaa vihreä valo, kun laite on toimintavalmis ja SIM-kortin sopimus on voimassa. Valo palaa punaisena, jos laite ei ole asentunut tai SIM-kortin sopimus ei ole voimassa. 5

6 2. Laitteen käyttöönotto 2.1. SIM-kortin asennus HUOM! SIM-kortista pitää olla PIN-koodin kysely pois päältä. PIN-koodin kysely on mahdollista pitää myös päällä. (Suositus on aina EI PIN koodin kyselyä.) SIM-kortti asetetaan laitteen sivussa olevaan SIM-kortille tarkoitettuun aukkoon. SIM-kortti asetetaan paikalleen sirupuoli ylös- ja ulospäin (kts. kuva seuraavalla sivulla). SIM-korttia työnnetään niin pitkälle, että se naksahtaa paikalleen. SIM-kortti otetaan pois työntämällä sitä hieman sisäänpäin, jolloin se naksahtaa pois paikaltaan. 6

7 2.2. Ensimmäinen käyttöönotto Ennen ensimmäistä käyttöä pitää laitteen ajurit asentaa tietokoneelle. Ohjeistus löytyy kohdasta 3. Ajurien asennuksen jälkeen pitää luoda tarvittavat käyttäjäprofiilit ja asettaa mahdolliset käyttäjätiedot. 7

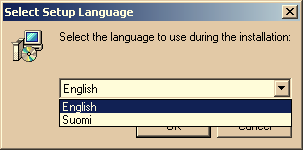

8 2.3. Laitteen käytön aloitus seuraavilla kerroilla Aina ennen käytön aloittamista, kun tietokone on ollut sammuksissa, pitää TW-3G+ USB-modeemin olla kytkettynä tietokoneeseen n sekunnin ajan, ennen kuin laitetta voi käyttää, jotta laitteen sisällä oleva akku ehtii latautua 3G-verkon tarvitsemaa maksimivirtaa varten. 3. Ajureiden asennus 3.1. Windows XP Älä kytke modeemia tietokoneen USB-porttiin ennen kuin asennus sitä pyytää. 1. Laita ajuri-cd tietokoneen CD-asemaan. Käynnistä asennus ohjelma hakemistosta Windows XP Tämän jälkeen avautuu ikkuna, joka pyytää valitsemaan asennuskielen -> valitaan haluttu kieli Suomi tai englanti ja kuittaa OK valinnalla. 8

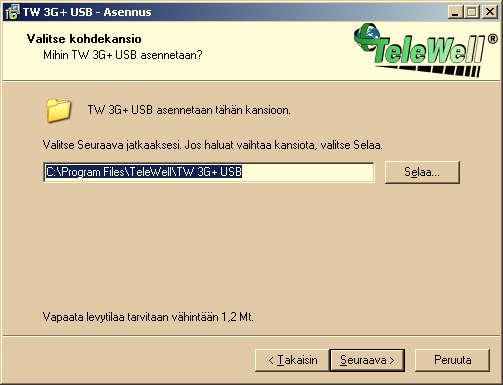

9 2. Asennusikkuna avautuu -> klikataan Seuraava/ Next 3. Valitaan haluttu asennuskansio -> klikataan Seuraava/ Next (Käytä oletusasetuksia) 9

10 4. Valitaan asennettavat komponentit -> klikataan Seuraava/ Next (Valitse kuvan mukaisesti) 5. Valitaan Käynnistä valikon kansio -> klikataan Seuraava/ Next 10

11 6. Valitaan lisäominaisuudet, jotka halutaan asentaa -> klikataan Seuraava/ Next Valitse molemmat Vaihtoehdot päälle! 7. Ruudulla näkyy valitut asetukset -> klikataan Asenna / Install 11

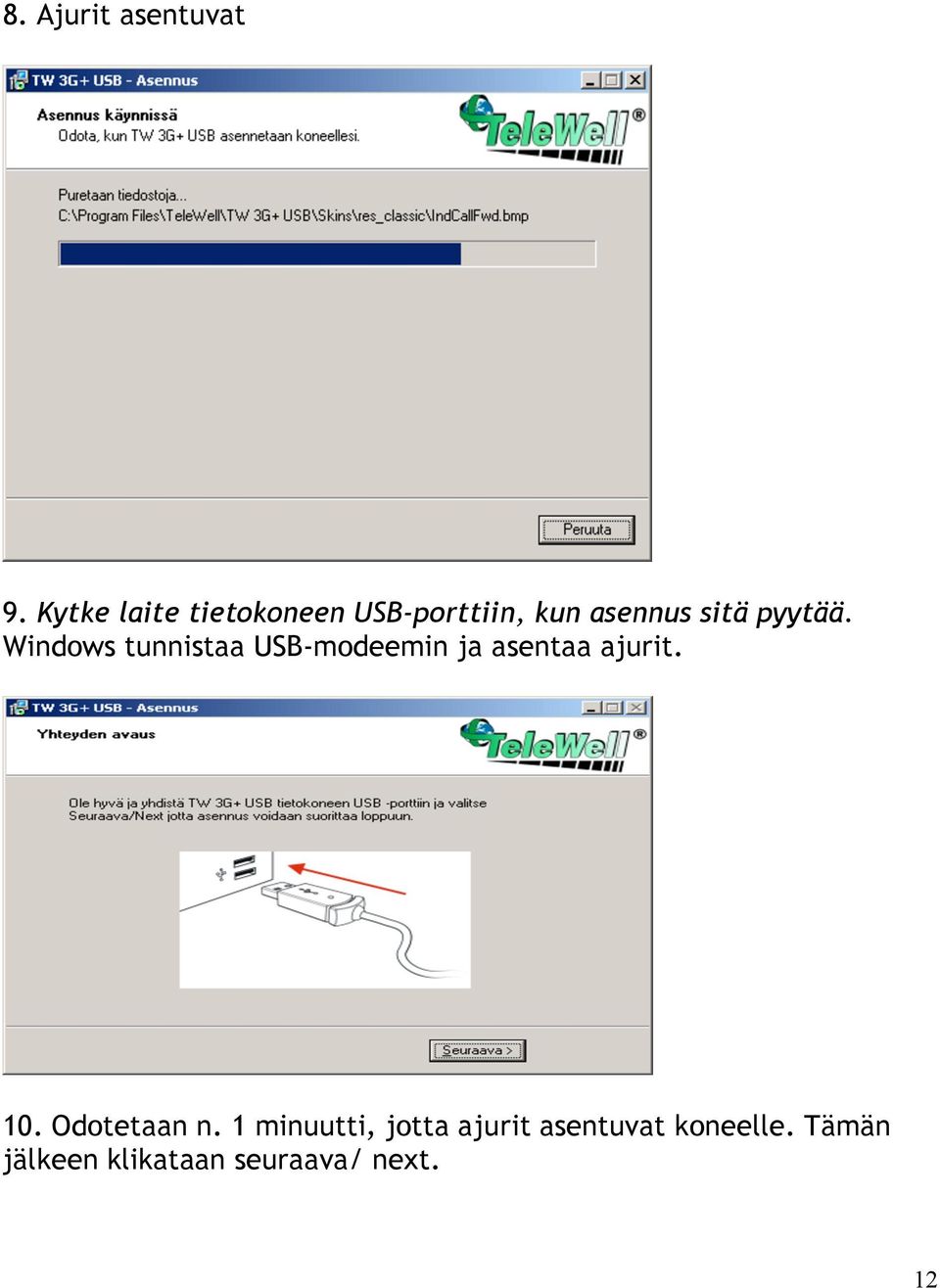

12 8. Ajurit asentuvat 9. Kytke laite tietokoneen USB-porttiin, kun asennus sitä pyytää. Windows tunnistaa USB-modeemin ja asentaa ajurit. 10. Odotetaan n. 1 minuutti, jotta ajurit asentuvat koneelle. Tämän jälkeen klikataan seuraava/ next. 12

13 11.Asennuksen lopetus Klikataan Lopeta / Finish 3.2. Windows Vista Älä kytke USB-laitetta tietokoneeseen ensimmäiseksi, vaan vasta ensimmäisen asennus vaiheen jälkeen ohjeen mukaisesti. 1. Laita ajuri-cd tietokoneen CD-asemaan. Siirry hakemistoon Windows Vista - Käynnistä tiedostokansiosta asennusohjelma Driverinstaller.exe, jos tietokoneen prosessori on 32 bittinen ja Driverinstaller64.exe. jos tietokoneen prosessori on 64 bittinen 13

14 2. Asennus voi kestää useita minuutteja (jos Vista pyytää käyttöoikeuksia, niin ne tulee sallia). Asennuksen päätyttyä kytketään TW-3G+ -laite tietokoneen USBporttiin -> laitteen ajurit asentuvat. 3. Ajureiden asennuttua, kun näytöllä oikeassa alakulmassa näkyy ilmoitus laite on valmis käytettäväksi, asennetaan laitteen hallintaohjelma Käynnistä tiedostokansiosta 3G_Watcher_Generic.msi, tällöin laitteen hallintaohjelma asentuu. Seuraa asennuksen vaiheita ruudulla: Klikataan next asennuksen aloittamiseksi 14

15 Seuraavaksi valitaan vaihtoehto Europe ja klikataan next Hyväksytään ehdot ja klikataan next 15

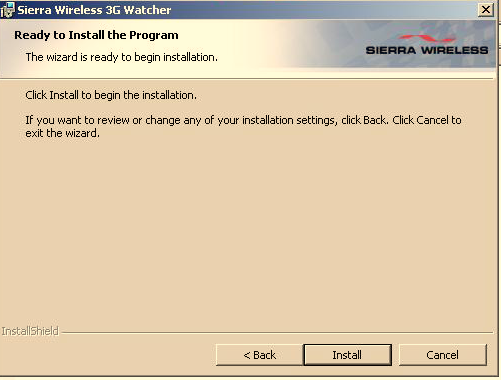

16 Asennus ilmoittaa kansion, jonne ohjelma asentuu, klikataan next Klikataan Install asennuksen suorittamiseksi 16

17 Odotetaan, että asennus menee loppuu, klikataan Finish Asennuksen loputtua hallintaohjelma avautuu ja laite on valmis käytettäväksi 4. TW-3G+ hallintaohjelma Laitteen asennuksen jälkeen avautuu TW-3G+ -hallintaohjelma. Vista versio on englanninkielinen. 17

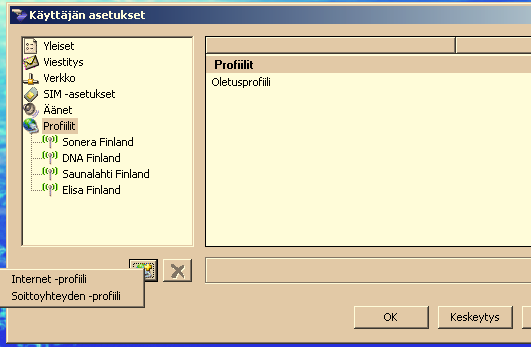

18 Valitse oma operaattorisi ja napauttamalla Yhdistä-painiketta voidaan avata yhteys halutulle operaattorille (Oman GSM DATA sopimuksen mukaisesti). Mikäli halutaan luoda uusi yhteys, mennään kohtaan Työkalut / Asetukset / Profiilit Suomalaiset operaattorit ovat asennettu valmiiksi profiilit alueelle ja niitä ei saa asentaa uudelleen! Klikkaamalla maapallon kuvaa vasemmalta voidaan valita luotava profiili: Kiinteä Internet yhteys profiili (oletus yleensä) tai Soittoyhteys (PPPoE) Kun on valittu haluttu vaihtoehto, valitaan vasemmalta valikosta Yleistä-kohta. Oikean puoleisessa ruudussa Profiilin nimi kohdasta voidaan valita käytettävä operaattori. Listasta löytyy vakiona mm. DNA Finland, Elisa Finland, Sonera Finland, Saunalahti. Ko. valikossa on kaikki eri 3G-operaattorit. 18

19 Kun tarvittavat tiedot on syötetty, klikataan Tallennus ja Ok. Hallintaohjelman etusivun Yhdistä -painikkeesta voidaan muodostaa yhteys. Laitteen saama nopeus pitää katsoa laitteen omasta hallintaohjelmasta. Windows ei näytä nopeutta oikein. 19

20 20

21 TeleWell TW-3G+ USB HSDPA / 3G(UMTS) / EDGE / GPRS modem Installation Guide in English 21

22 Modem description TeleWell TW-3G+ USB is a wireless modem to be connected to the computer s USB port. Besides the modem you need from your ISP a suitable network agreement and SIM card. With the HSDPA technology, the TW-3G+ USB modem is capable of speed up to 1.8 Mb. The modem is compatible with HSPDA, 3G (UMTS), EDGE and GPRS networks. Technical details: - USB 2.0 connection - Power consumption: min. 500 ma - CE - Dimensions: 92 x 44 x 20 mm - Weight: 40 g - Made in Europe (EU) 22

23 Data features: HSDPA: DL: up to 1.8 Mbps; UL: up to 384 kbps WCDMA: DL: up to 384 kbps; UL: up to 384 kbps EGPRS: Class 10 (4+2) up to kbps GPRS: Class 10 (4+2) up to 85.6 kbps CSD: 14.4 and 9.6 kbps Hardware requirements: Support for Windows 2000, Xp, Vista Pentium 500 MHz CD-ROM drive Valid SIM card USB port 10 MB of free hard disk space SMA antenna connector SIM Card slot USB port 23

24 Installation of the SIM card Gently insert the SIM card into the slot positioned on the left side of the modem. Push the SIM card into the modem body until you hear clicking sound which will lock the SIM card in the SIM reader. To remove the SIM card, push it against the body of the modem. 24

25 Installation A. Windows XP Do not connect the modem to your computer before installing the drivers and the software. To start the installation, please insert the CD into your CD-ROM drive. Run Install program from Windows XP directory. 1. Select lanquage Press OK 25

26 Setup Wizard should appear. Click Next to continue. 2. Select the location where you want to install the software and click Next. 26

27 3. Select the components you want to install, click Next. 4. Select the Start Menu folder, then click Next. 27

28 5. Tick additional options you would like to have. 6. Check all the settings and click on Install. 28

29 7. Please wait while installing. 8. Connect modem to the USB port of your computer (check if adapter is plugged in as well), then click Next. 29

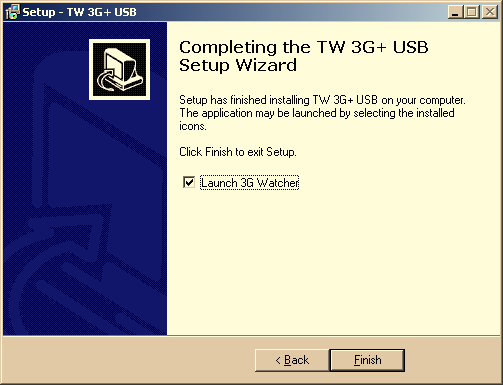

30 9. Select if you want to run 3G Watcher, then click Finish. 30

31 B. Windows Vista Do not connect the modem to your computer before installing the drivers and the software. To start the installation, please insert the CD into your CD-ROM drive. Run Install program Driverinstaller (32 bit PC) or Driverinstall64 (64 bit PC). 1. Installation may take a few minutes 2. After installation connect modem to the USB port of your computer. Please wait while installing 3. Run install program 3G_Watcher_Generic.msi to install 3G Watcher -> setup Wizard should appear 31

32 After installation 3G watcher program should launch automatically. If you are prompted to configure a profile, select Yes and follow the account configuration instructions below. Select Tools > Connections to access Profile window. From the Profile name drop-down list, select the profile corresponding to your service provider, or enter a Profile Name and complete fields manually. (Contact your service provider if you do not know the APN, username, and/or password for your account.) If you want to initiate a connection each time the modem is connected to computer, select the AutoConnect check box. To access the Help system in 3G watcher program, please select Help > Help topics. 32

33 3G Watcher program software features SMS Client 3G Watcher program includes SMS client that can be also used during active internet connection. 33

34 34

35 35
