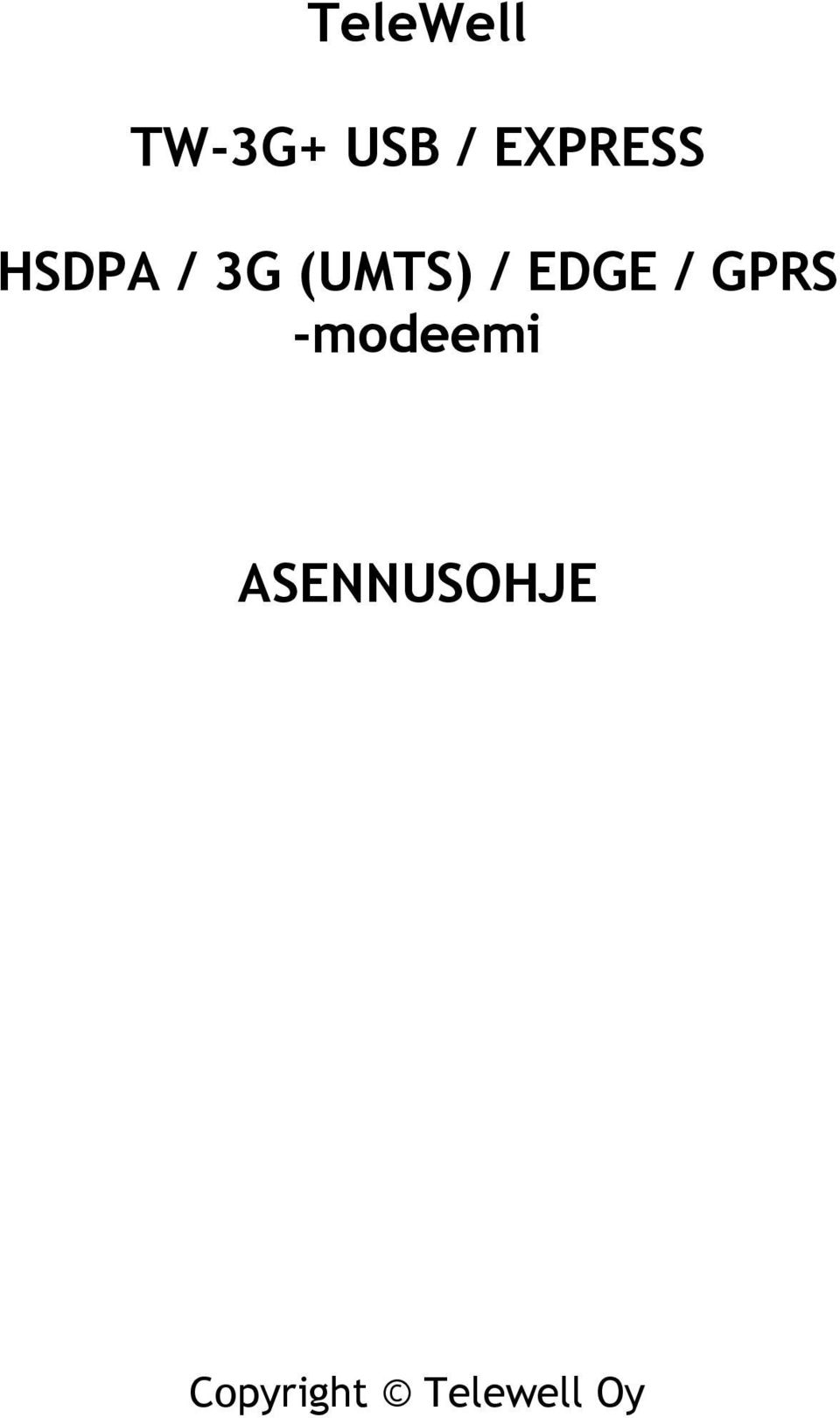

TeleWell TW-3G+ USB / EXPRESS. HSDPA / 3G (UMTS) / EDGE / GPRS -modeemi ASENNUSOHJE

Transkriptio

1 TeleWell TW-3G+ USB / EXPRESS HSDPA / 3G (UMTS) / EDGE / GPRS -modeemi ASENNUSOHJE Copyright Telewell Oy

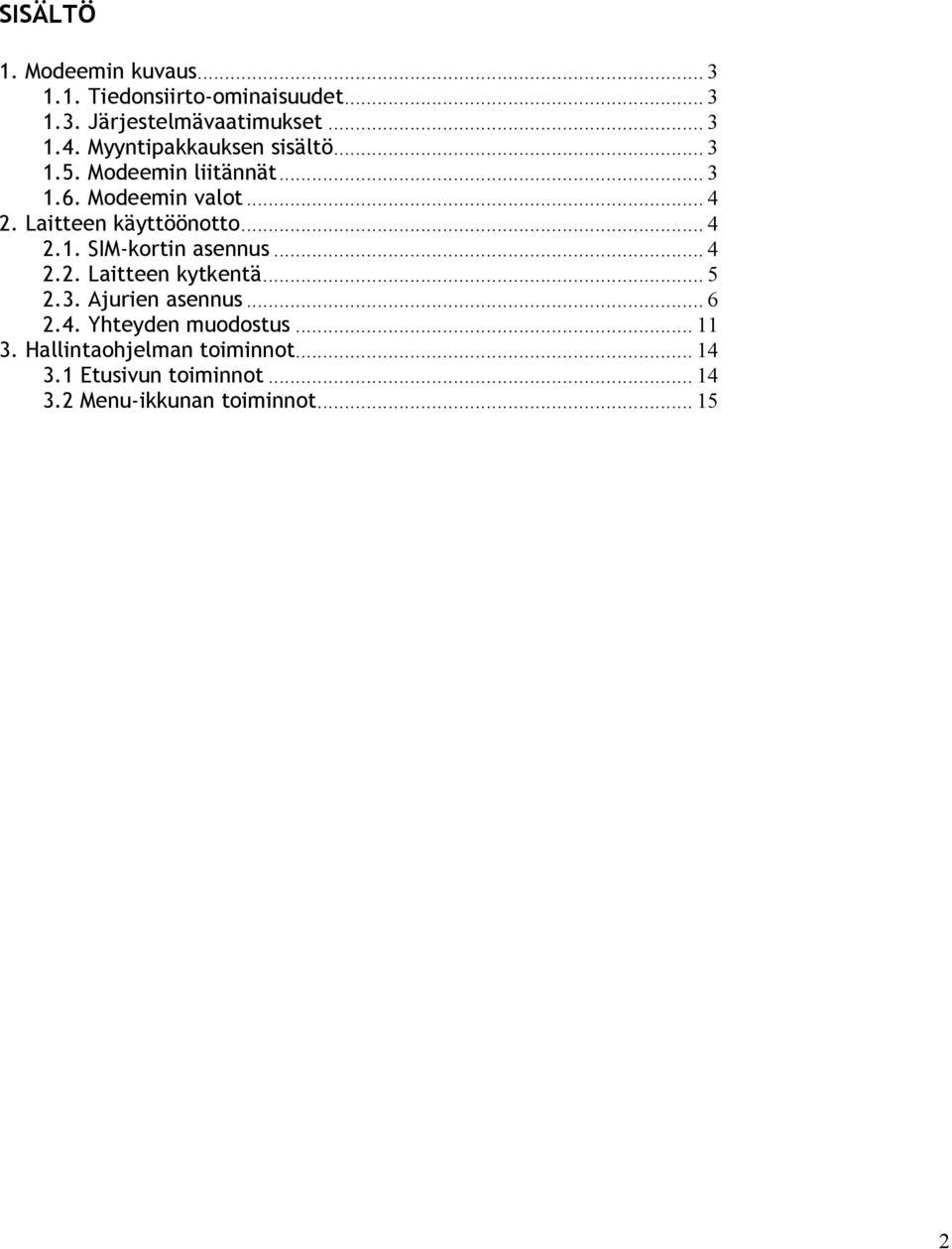

2 SISÄLTÖ 1. Modeemin kuvaus Tiedonsiirto-ominaisuudet Järjestelmävaatimukset Myyntipakkauksen sisältö Modeemin liitännät Modeemin valot Laitteen käyttöönotto SIM-kortin asennus Laitteen kytkentä Ajurien asennus Yhteyden muodostus Hallintaohjelman toiminnot Etusivun toiminnot Menu-ikkunan toiminnot

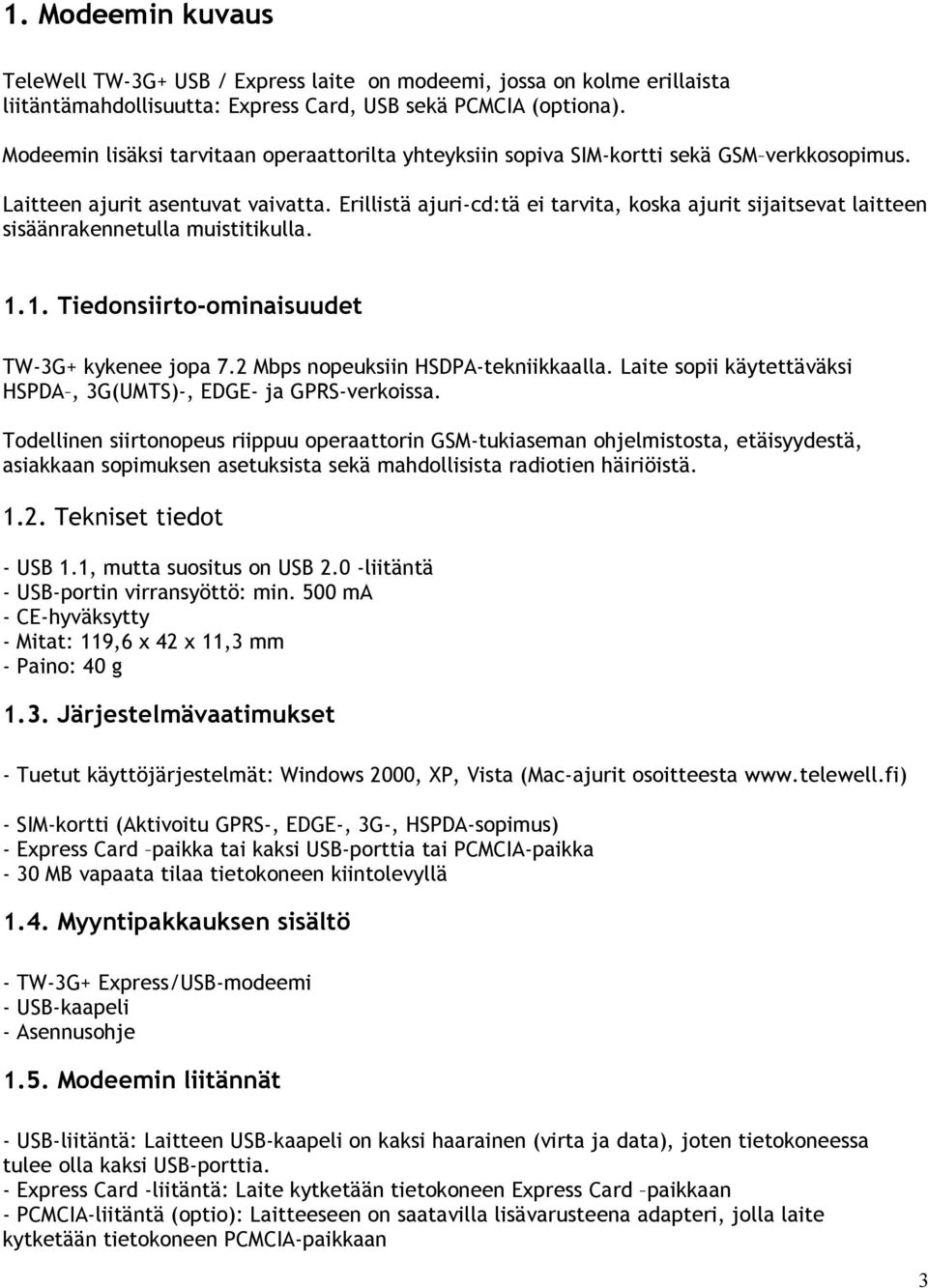

3 1. Modeemin kuvaus TeleWell TW-3G+ USB / Express laite on modeemi, jossa on kolme erillaista liitäntämahdollisuutta: Express Card, USB sekä PCMCIA (optiona). Modeemin lisäksi tarvitaan operaattorilta yhteyksiin sopiva SIM-kortti sekä GSM verkkosopimus. Laitteen ajurit asentuvat vaivatta. Erillistä ajuri-cd:tä ei tarvita, koska ajurit sijaitsevat laitteen sisäänrakennetulla muistitikulla Tiedonsiirto-ominaisuudet TW-3G+ kykenee jopa 7.2 Mbps nopeuksiin HSDPA-tekniikkaalla. Laite sopii käytettäväksi HSPDA, 3G(UMTS)-, EDGE- ja GPRS-verkoissa. Todellinen siirtonopeus riippuu operaattorin GSM-tukiaseman ohjelmistosta, etäisyydestä, asiakkaan sopimuksen asetuksista sekä mahdollisista radiotien häiriöistä Tekniset tiedot - USB 1.1, mutta suositus on USB 2.0 -liitäntä - USB-portin virransyöttö: min. 500 ma - CE-hyväksytty - Mitat: 119,6 x 42 x 11,3 mm - Paino: 40 g 1.3. Järjestelmävaatimukset - Tuetut käyttöjärjestelmät: Windows 2000, XP, Vista (Mac-ajurit osoitteesta - SIM-kortti (Aktivoitu GPRS-, EDGE-, 3G-, HSPDA-sopimus) - Express Card paikka tai kaksi USB-porttia tai PCMCIA-paikka - 30 MB vapaata tilaa tietokoneen kiintolevyllä 1.4. Myyntipakkauksen sisältö - TW-3G+ Express/USB-modeemi - USB-kaapeli - Asennusohje 1.5. Modeemin liitännät - USB-liitäntä: Laitteen USB-kaapeli on kaksi haarainen (virta ja data), joten tietokoneessa tulee olla kaksi USB-porttia. - Express Card -liitäntä: Laite kytketään tietokoneen Express Card paikkaan - PCMCIA-liitäntä (optio): Laitteeseen on saatavilla lisävarusteena adapteri, jolla laite kytketään tietokoneen PCMCIA-paikkaan 3

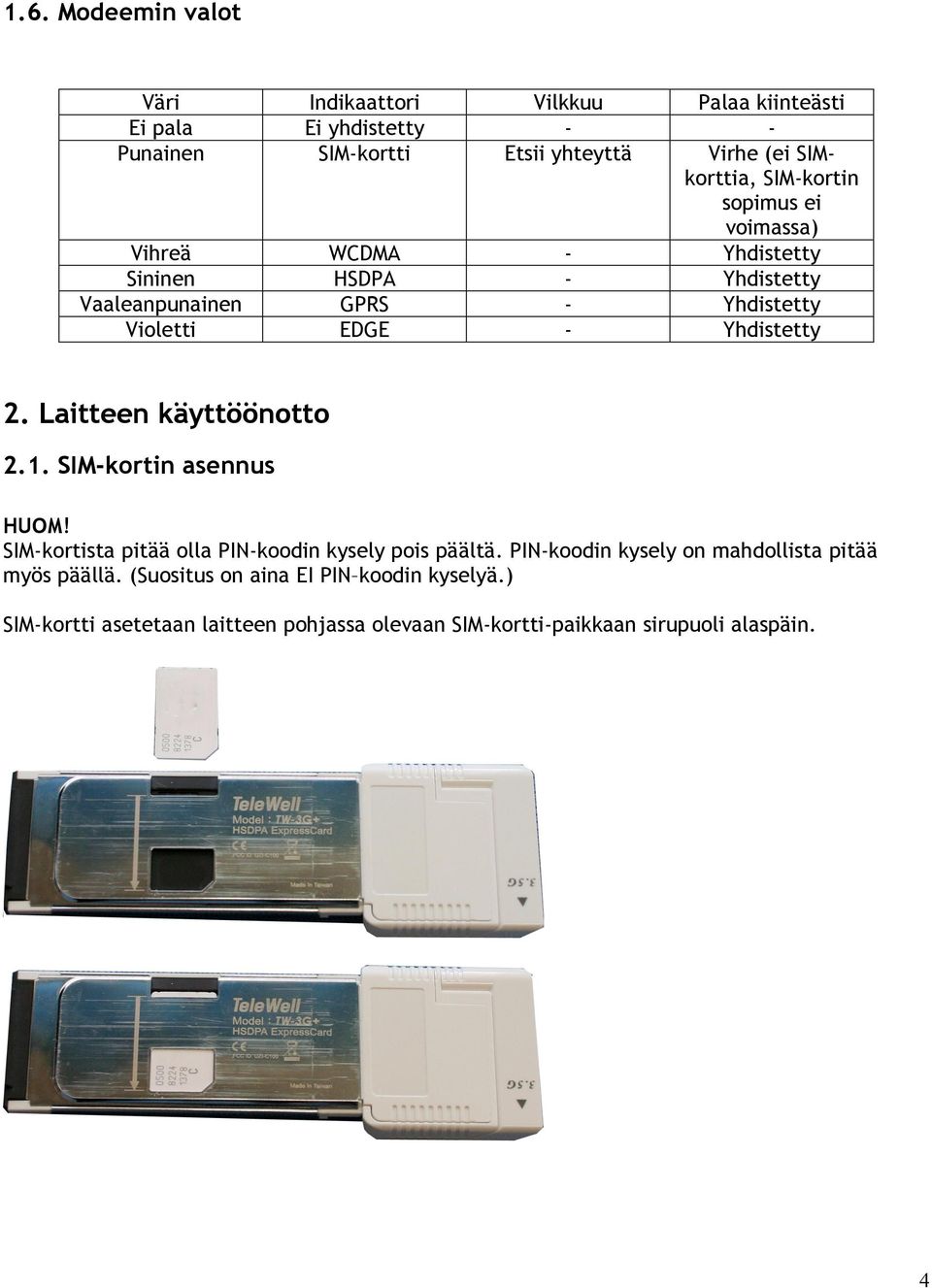

4 1.6. Modeemin valot Väri Ei pala Punainen Indikaattori Ei yhdistetty SIM-kortti Vilkkuu Etsii yhteyttä Vihreä Sininen Vaaleanpunainen Violetti WCDMA HSDPA GPRS EDGE - Palaa kiinteästi Virhe (ei SIMkorttia, SIM-kortin sopimus ei voimassa) Yhdistetty Yhdistetty Yhdistetty Yhdistetty 2. Laitteen käyttöönotto 2.1. SIM-kortin asennus HUOM! SIM-kortista pitää olla PIN-koodin kysely pois päältä. PIN-koodin kysely on mahdollista pitää myös päällä. (Suositus on aina EI PIN koodin kyselyä.) SIM-kortti asetetaan laitteen pohjassa olevaan SIM-kortti-paikkaan sirupuoli alaspäin. 4

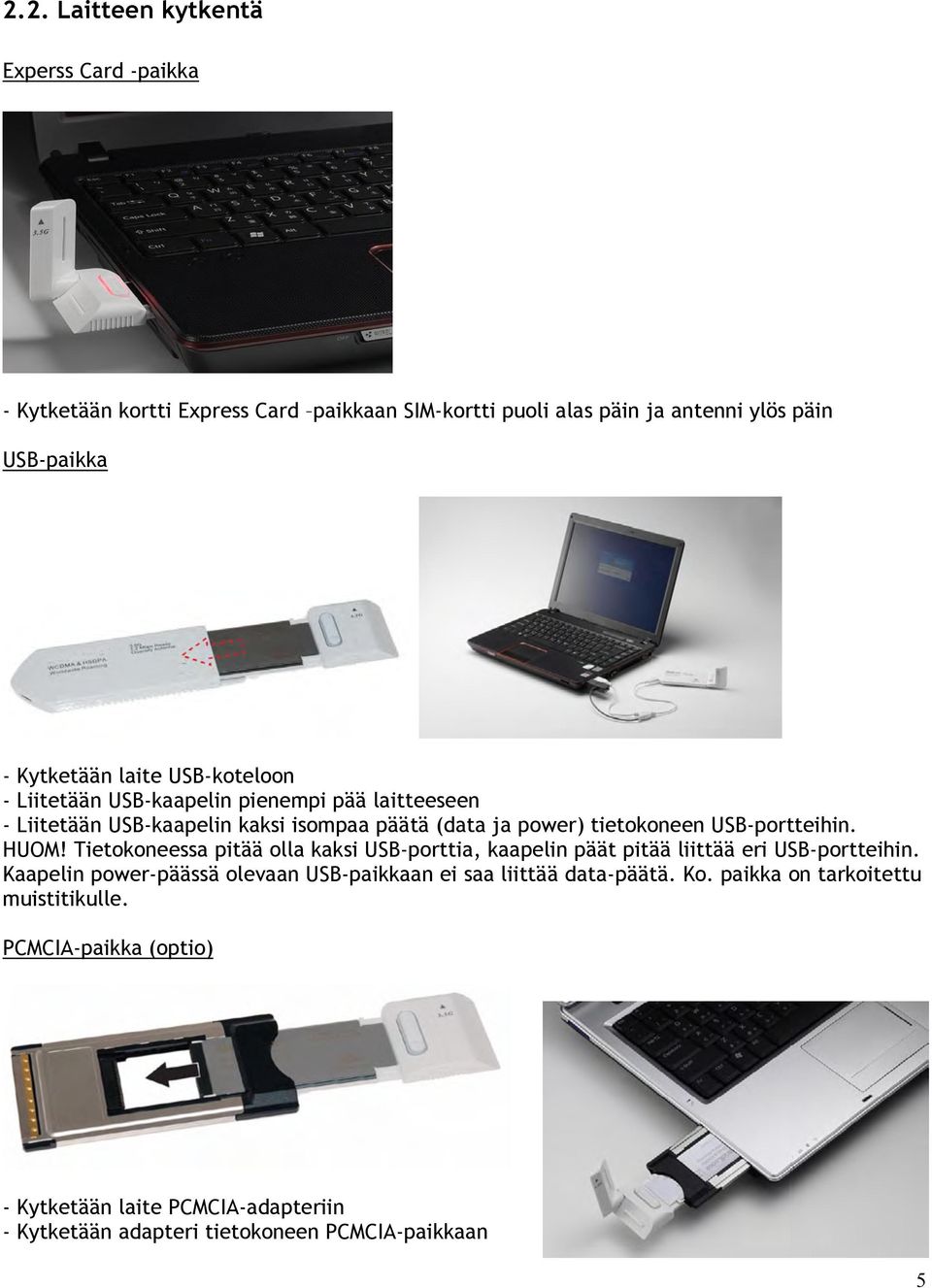

5 2.2. Laitteen kytkentä Experss Card -paikka - Kytketään kortti Express Card paikkaan SIM-kortti puoli alas päin ja antenni ylös päin USB-paikka - Kytketään laite USB-koteloon - Liitetään USB-kaapelin pienempi pää laitteeseen - Liitetään USB-kaapelin kaksi isompaa päätä (data ja power) tietokoneen USB-portteihin. HUOM! Tietokoneessa pitää olla kaksi USB-porttia, kaapelin päät pitää liittää eri USB-portteihin. Kaapelin power-päässä olevaan USB-paikkaan ei saa liittää data-päätä. Ko. paikka on tarkoitettu muistitikulle. PCMCIA-paikka (optio) - Kytketään laite PCMCIA-adapteriin - Kytketään adapteri tietokoneen PCMCIA-paikkaan 5

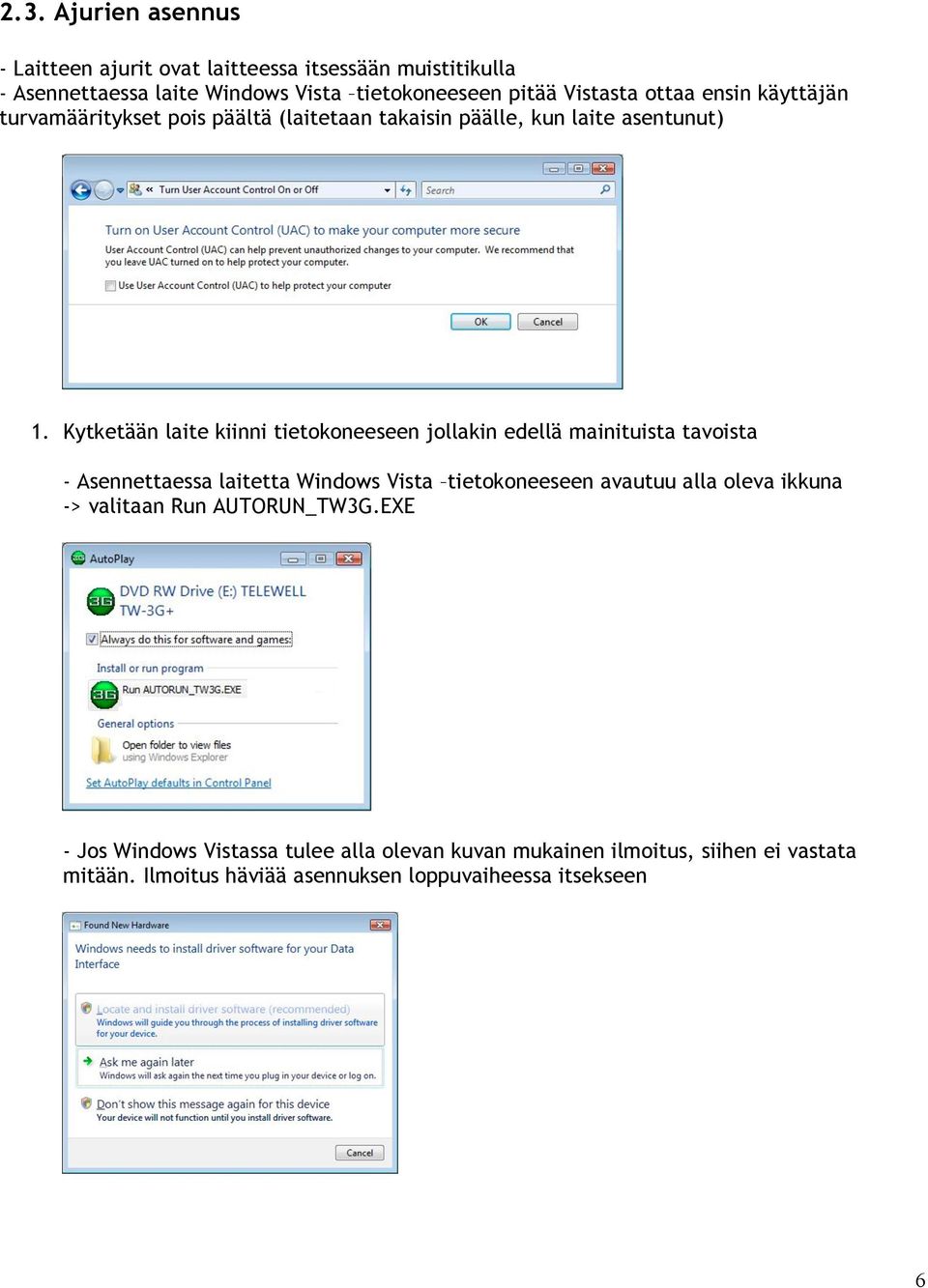

6 2.3. Ajurien asennus - Laitteen ajurit ovat laitteessa itsessään muistitikulla - Asennettaessa laite Windows Vista tietokoneeseen pitää Vistasta ottaa ensin käyttäjän turvamääritykset pois päältä (laitetaan takaisin päälle, kun laite asentunut) 1. Kytketään laite kiinni tietokoneeseen jollakin edellä mainituista tavoista - Asennettaessa laitetta Windows Vista tietokoneeseen avautuu alla oleva ikkuna -> valitaan Run AUTORUN_TW3G.EXE - Jos Windows Vistassa tulee alla olevan kuvan mukainen ilmoitus, siihen ei vastata mitään. Ilmoitus häviää asennuksen loppuvaiheessa itsekseen 6

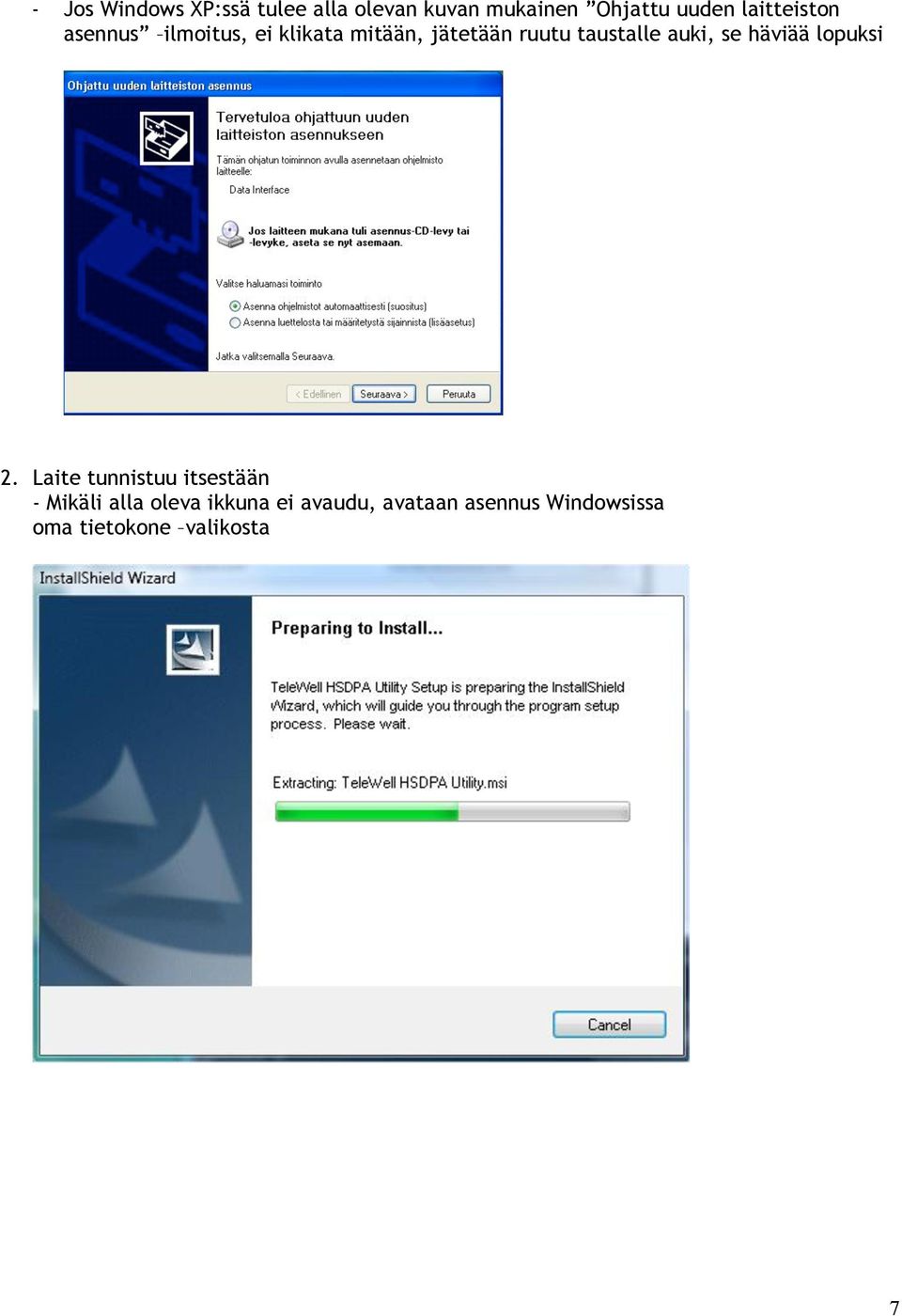

7 - Jos Windows XP:ssä tulee alla olevan kuvan mukainen Ohjattu uuden laitteiston asennus ilmoitus, ei klikata mitään, jätetään ruutu taustalle auki, se häviää lopuksi 2. Laite tunnistuu itsestään - Mikäli alla oleva ikkuna ei avaudu, avataan asennus Windowsissa oma tietokone valikosta 7

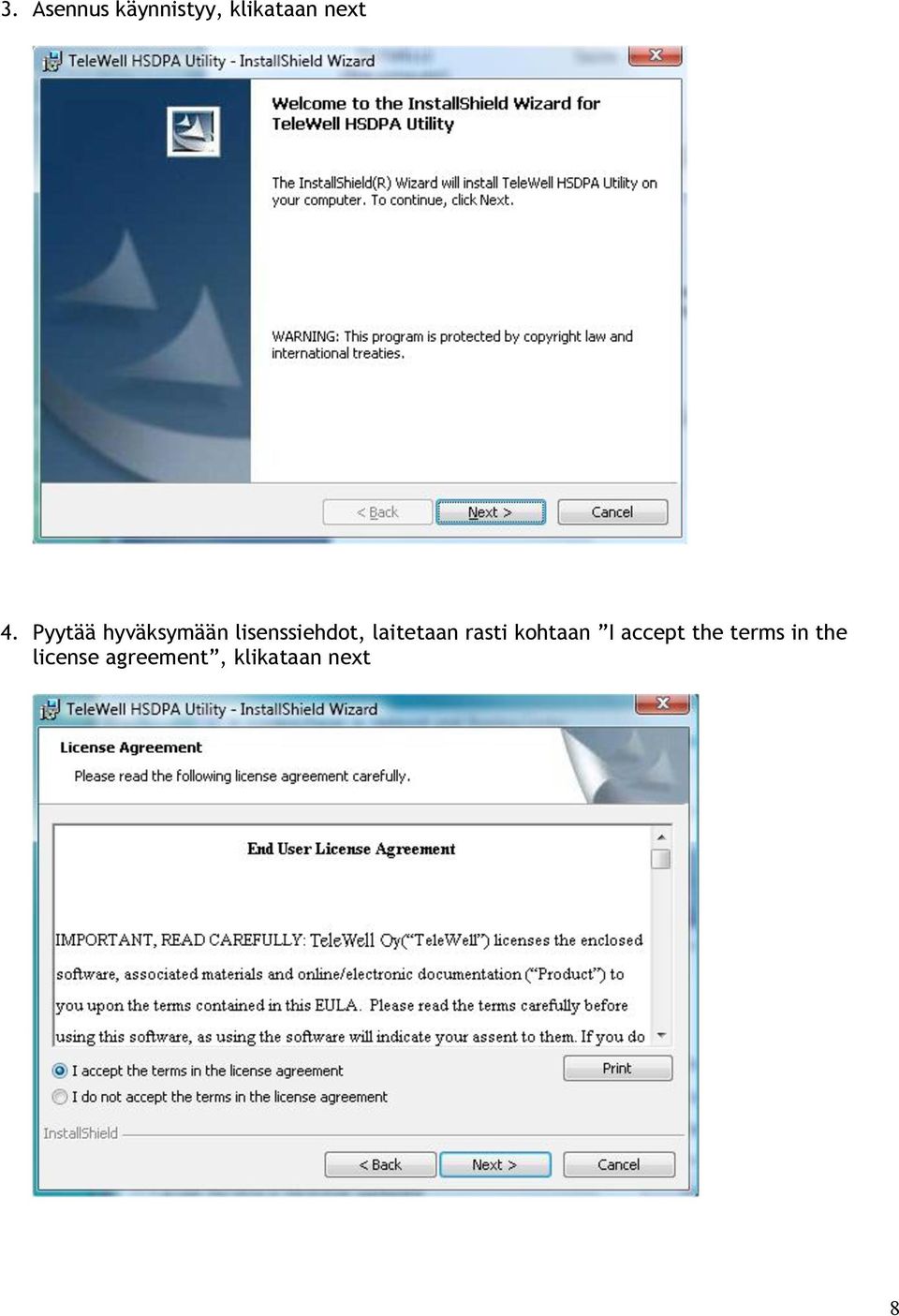

8 3. Asennus käynnistyy, klikataan next 4. Pyytää hyväksymään lisenssiehdot, laitetaan rasti kohtaan I accept the terms in the license agreement, klikataan next 8

9 5. Ilmoittaa kansion, jonne ajurit asentuvat, klikataan next 6. Pyytää vahvistamaan asennuksen, klikataan install 9

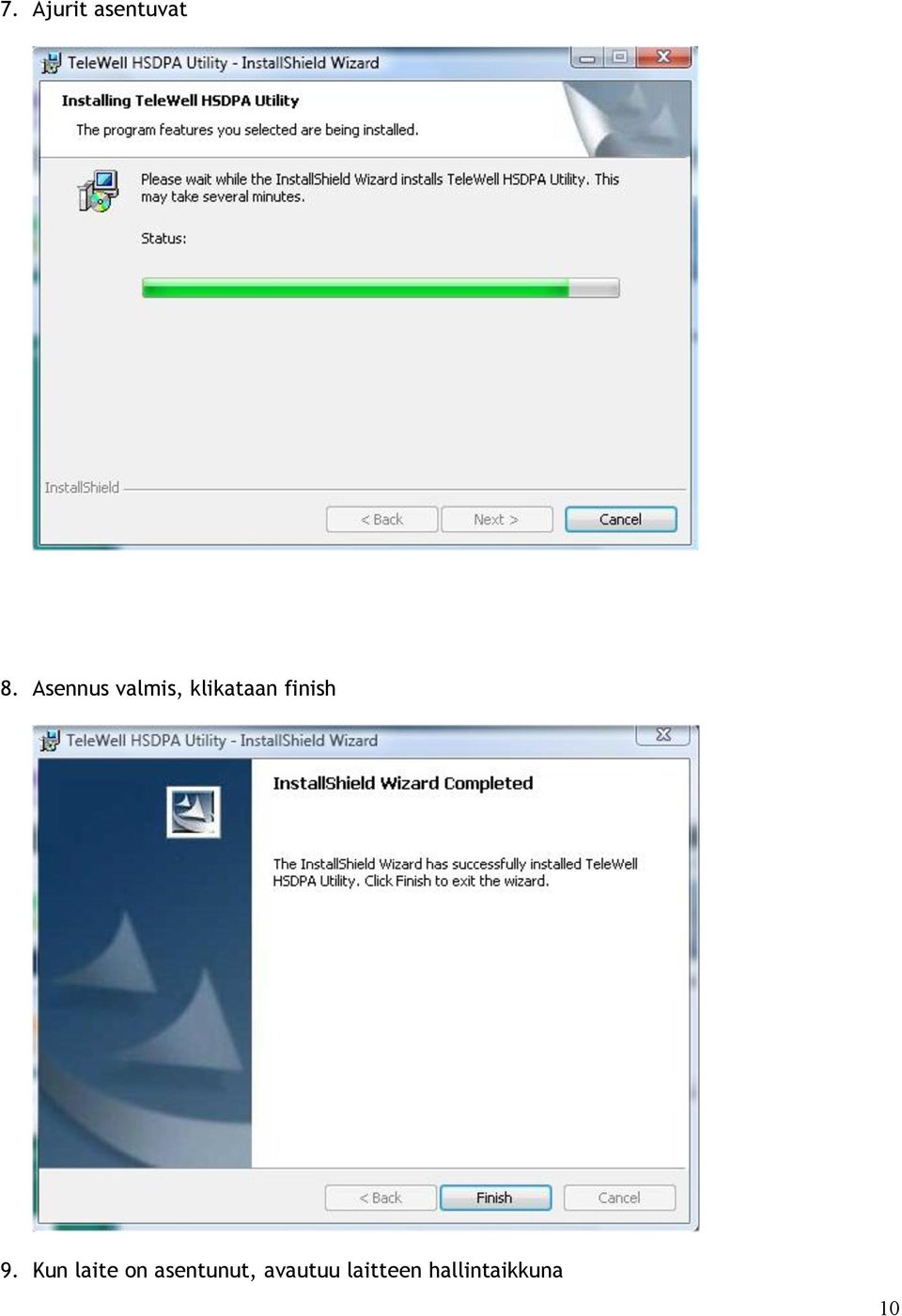

10 7. Ajurit asentuvat 8. Asennus valmis, klikataan finish 9. Kun laite on asentunut, avautuu laitteen hallintaikkuna 10

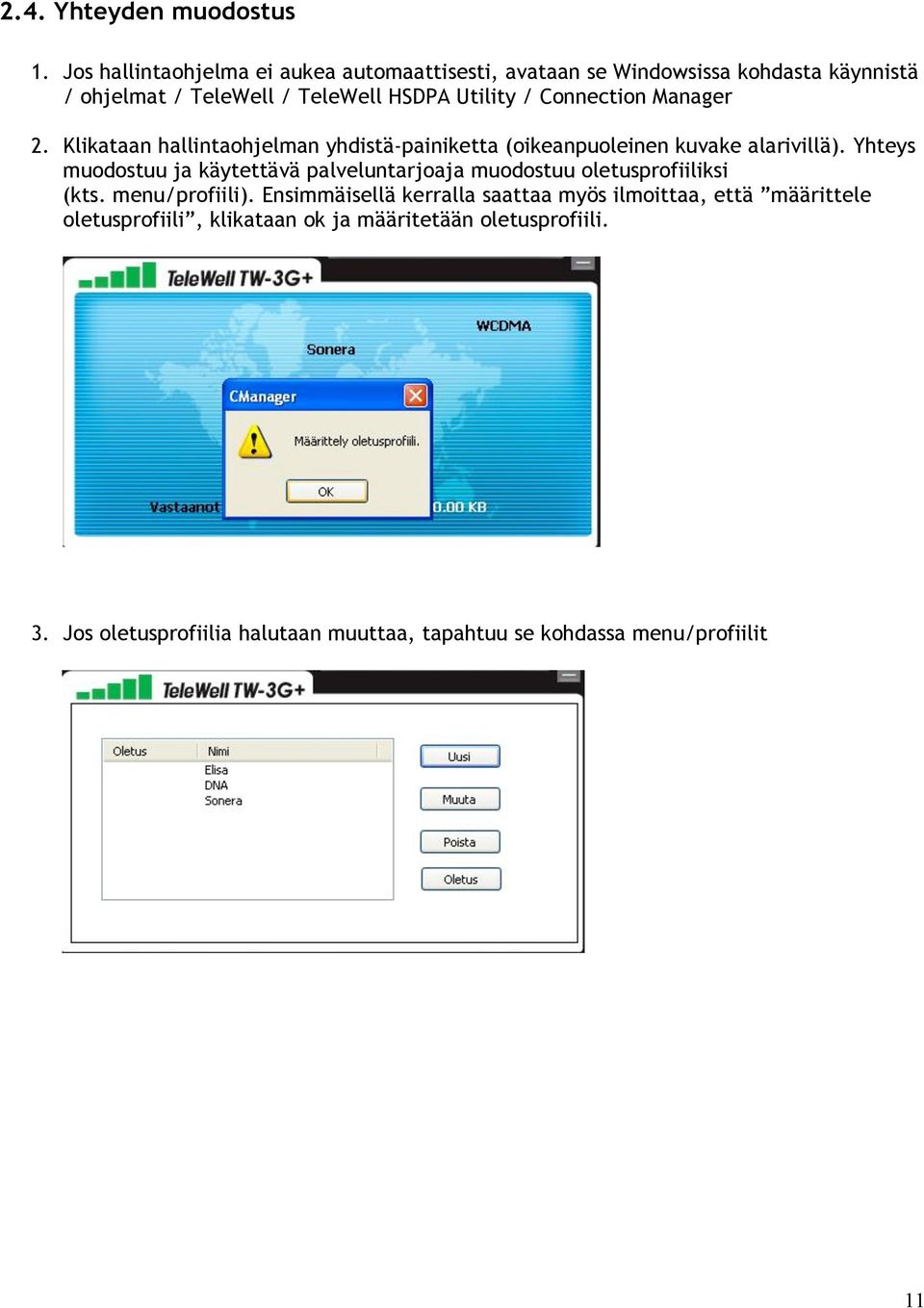

11 2.4. Yhteyden muodostus 1. Jos hallintaohjelma ei aukea automaattisesti, avataan se Windowsissa kohdasta käynnistä / ohjelmat / TeleWell / TeleWell HSDPA Utility / Connection Manager 2. Klikataan hallintaohjelman yhdistä-painiketta (oikeanpuoleinen kuvake alarivillä). Yhteys muodostuu ja käytettävä palveluntarjoaja muodostuu oletusprofiiliksi (kts. menu/profiili). Ensimmäisellä kerralla saattaa myös ilmoittaa, että määrittele oletusprofiili, klikataan ok ja määritetään oletusprofiili. 3. Jos oletusprofiilia halutaan muuttaa, tapahtuu se kohdassa menu/profiilit 11

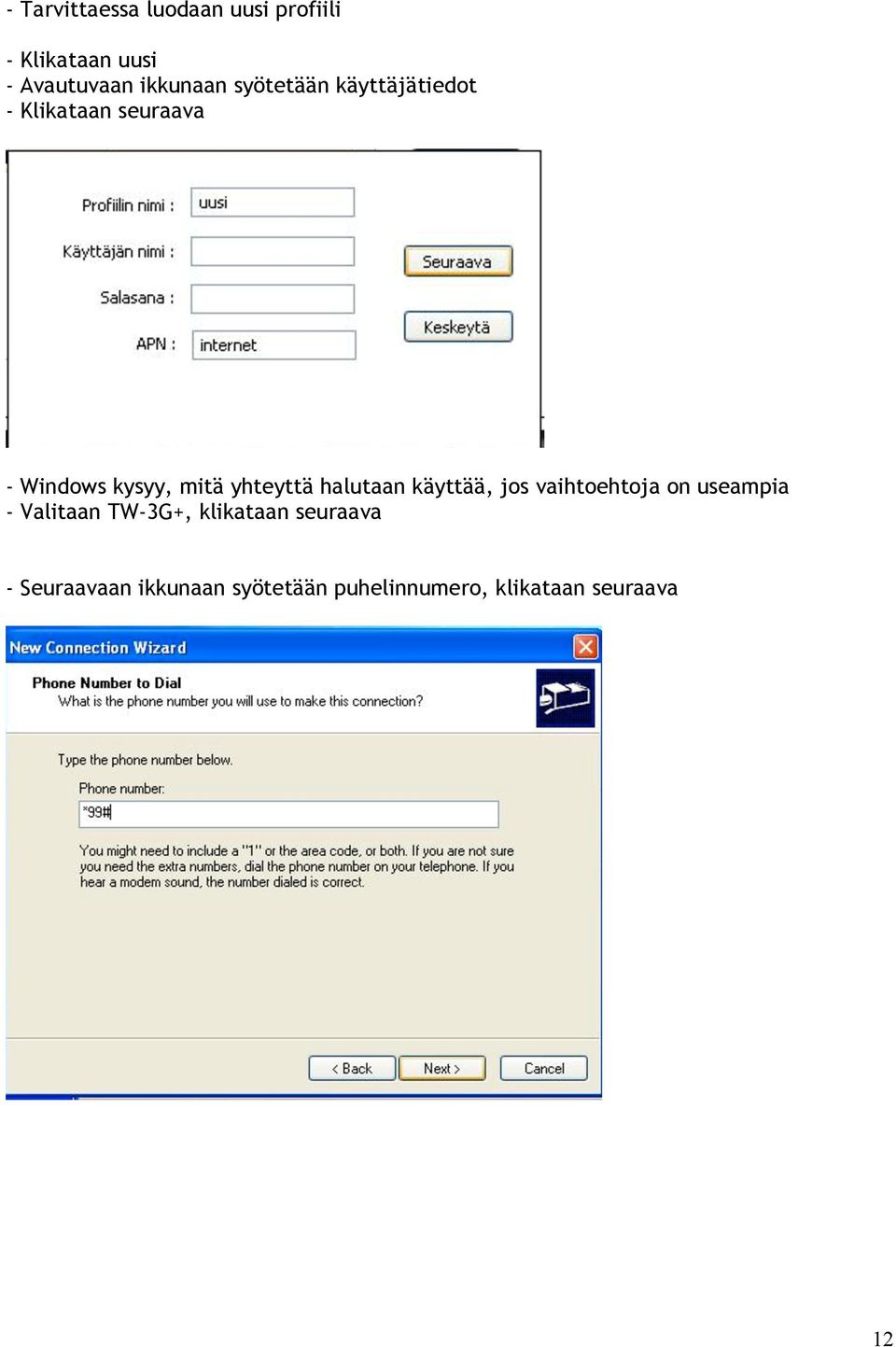

12 - Tarvittaessa luodaan uusi profiili - Klikataan uusi - Avautuvaan ikkunaan syötetään käyttäjätiedot - Klikataan seuraava - Windows kysyy, mitä yhteyttä halutaan käyttää, jos vaihtoehtoja on useampia - Valitaan TW-3G+, klikataan seuraava - Seuraavaan ikkunaan syötetään puhelinnumero, klikataan seuraava 12

13 - Seuraavassa ikkunassa määritellään haluttu nimi yhteydelle, klikataan finish, profiili muodostuu - Valitaan ko. profiili listasta ja klikataan oletus (aseta oletusyhteydeksi -> ok). Tämän jälkeen pitää painaa vielä uudelleen yhdistä -> yhteys muodostuu 13

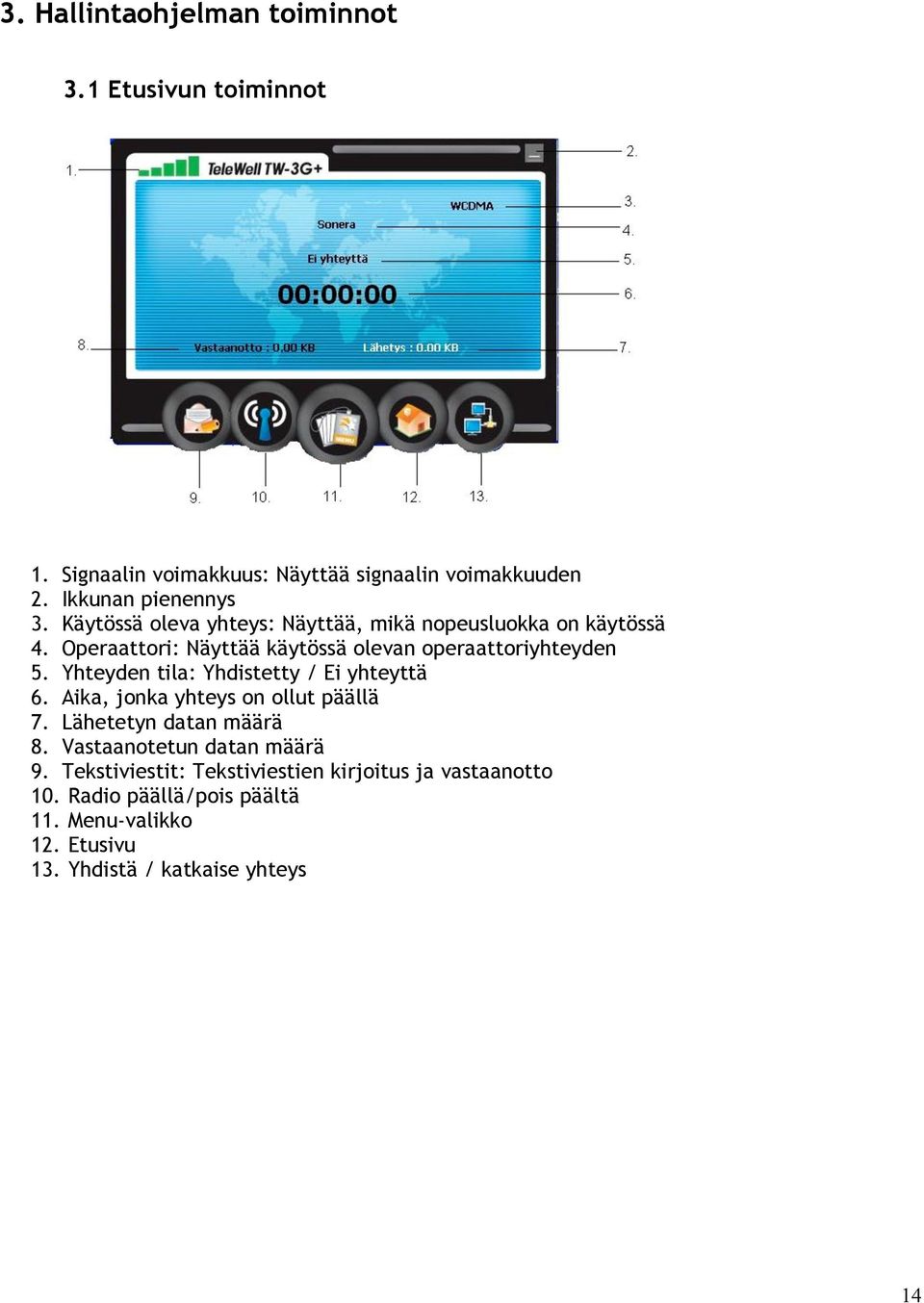

14 3. Hallintaohjelman toiminnot 3.1 Etusivun toiminnot 1. Signaalin voimakkuus: Näyttää signaalin voimakkuuden 2. Ikkunan pienennys 3. Käytössä oleva yhteys: Näyttää, mikä nopeusluokka on käytössä 4. Operaattori: Näyttää käytössä olevan operaattoriyhteyden 5. Yhteyden tila: Yhdistetty / Ei yhteyttä 6. Aika, jonka yhteys on ollut päällä 7. Lähetetyn datan määrä 8. Vastaanotetun datan määrä 9. Tekstiviestit: Tekstiviestien kirjoitus ja vastaanotto 10. Radio päällä/pois päältä 11. Menu-valikko 12. Etusivu 13. Yhdistä / katkaise yhteys 14

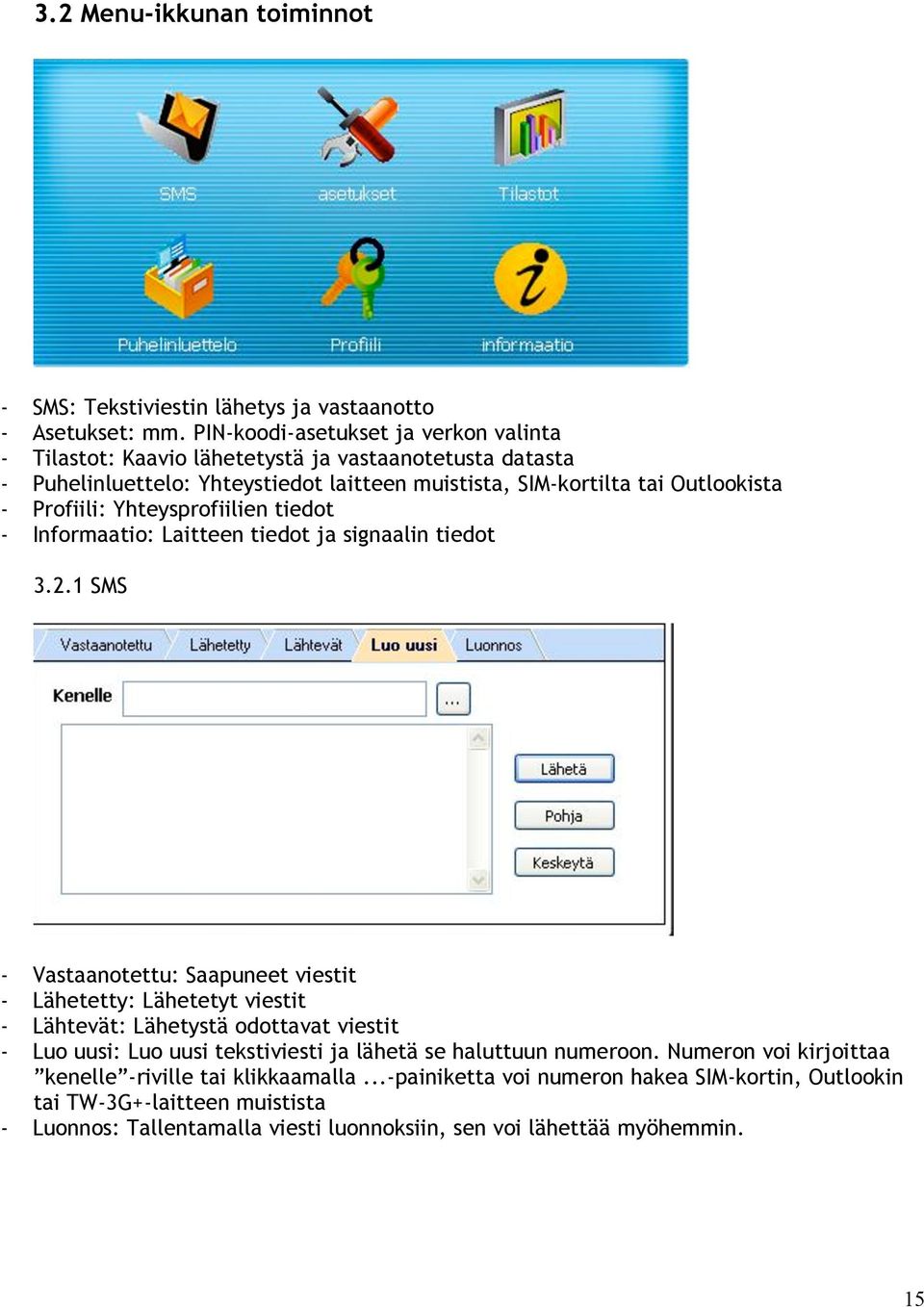

15 3.2 Menu-ikkunan toiminnot - SMS: Tekstiviestin lähetys ja vastaanotto - Asetukset: mm. PIN-koodi-asetukset ja verkon valinta - Tilastot: Kaavio lähetetystä ja vastaanotetusta datasta - Puhelinluettelo: Yhteystiedot laitteen muistista, SIM-kortilta tai Outlookista - Profiili: Yhteysprofiilien tiedot - Informaatio: Laitteen tiedot ja signaalin tiedot SMS - Vastaanotettu: Saapuneet viestit - Lähetetty: Lähetetyt viestit - Lähtevät: Lähetystä odottavat viestit - Luo uusi: Luo uusi tekstiviesti ja lähetä se haluttuun numeroon. Numeron voi kirjoittaa kenelle -riville tai klikkaamalla...-painiketta voi numeron hakea SIM-kortin, Outlookin tai TW-3G+-laitteen muistista - Luonnos: Tallentamalla viesti luonnoksiin, sen voi lähettää myöhemmin. 15

16 3.2.2 ASETUKSET - Yleistä: uudelleen käynnistäminen yhdistettäessä, Pikakäynnistys, kielen valinta - SMS: Ilmoita uusista tekstiviesteistä, SMS-palvelukeskus - SIM: PIN-koodin kysely - Radio: Taajuusalueet - Verkko: Verkon valinta TILASTOT - Vastaanotto- ja lähetysgrafiikat 16

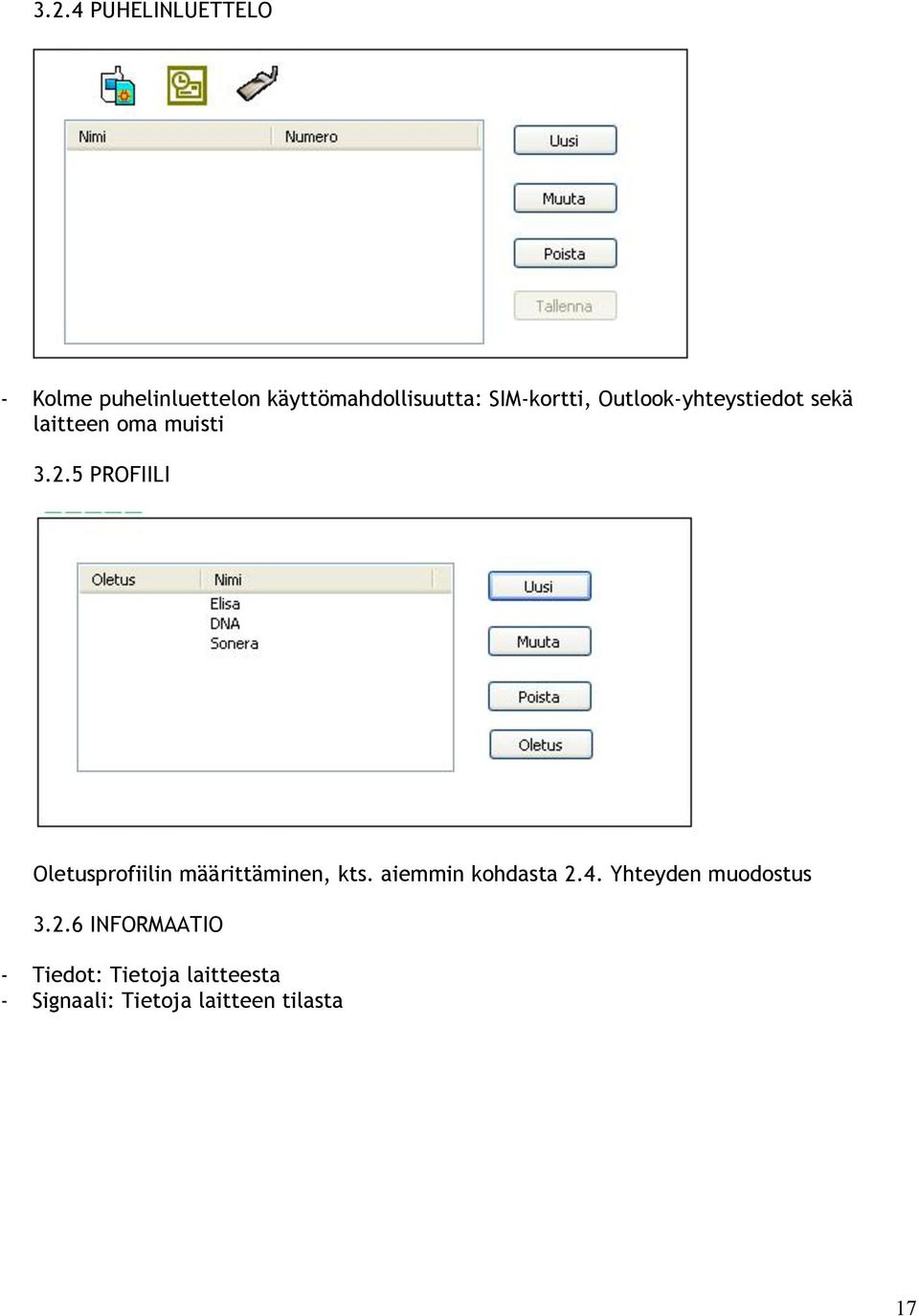

17 3.2.4 PUHELINLUETTELO - Kolme puhelinluettelon käyttömahdollisuutta: SIM-kortti, Outlook-yhteystiedot sekä laitteen oma muisti PROFIILI Oletusprofiilin määrittäminen, kts. aiemmin kohdasta 2.4. Yhteyden muodostus INFORMAATIO - Tiedot: Tietoja laitteesta - Signaali: Tietoja laitteen tilasta 17
