1 TW-WLAN g/n MIMO tukiasema / reititin Pikaohje CE Copyright Telewell Oy

2 1. Esittely TW-WLAN tukiasema toimii Wlan-korttien tukiasemana Ethernet-verkkoon, ADSL-modeemin kanssa Internet-yhteyksille. Laitetta voidaan myös käyttää ketjutustoimintoon (WDS). Ominaisuudet Korkea läpäisykyky Mahdollistaa yhden Internet-yhteyden jakamisen usealle käyttäjälle Tukee jopa 253 samanaikaista käyttäjää Ulkoverkon yhteys joko kaapeli tai adsl-modeemin välityksellä Neljä LAN-porttia (10/100 Mbps) ja yksi WAN-portti (10/100 Mbps) Toimii IEEE g/b/n MIMO langattomana tukiasemana DHCP-client/server DMZ/Virtual Server Palomuuri Helppokäyttöinen WEB-käyttöliittymä Etähallinta CE-hyväksytty Täyttää RoHS-standardin vaatimukset Minimivaatimukset Kaapeli tai xdsl-modeemi ulkoverkon yhteyksiä varten Verkkosovitin PC:lle Internet Explorer tai uudempi, Netscape Navigator 4.7 tai uudempi, Mozilla Firefox kaikki versiot Paketin sisältö Wlan-tukiasema Pikaohje cd-levy, jossa englanninkielinen laajempi ohjekirja Virtalähde 12 V, 1 A Antennit ja muut varusteet 2

3 2. TW-WLAN g/n tukiaseman käyttö 2.1. Takapaneeli Reitittimen takapaneeli on jaettu kolmeen osaan, LAN, WAN ja Reset: Kuva 1.0 1) Lähiverkko (LAN) LAN-porttiin kytketään PC:t tai muut sisäverkon laitteet. Käytä suoraa verkkokaapelia CAT 5 / RJ45. Käynnistä Lan-porttiin kytketty tietokone, kun TW-WLAN-tukiasema on päällä ja kytkennät tehty. 2) Ulkoverkko (WAN) WAN-porttiin kytketään joko kaapeli- tai ADSL-modeemi. WAN-porttiin kytkettävä kaapeli (suora / käännetty) riippuu siitä, mitä kaapelia kytketty laite käyttää. 3) Reset Reset-painikkeesta voi joko käynnistää laitteen uudelleen tai palauttaa sen tehdasasetuksille. 1) Painamalla reset-painiketta alle 4 sekuntia modeemi käynnistyy uudelleen ja säilyttää käyttäjän määrittelemät asetukset. 2) Painamalla reset-painiketta yli 4 sekuntia modeemi käynnistyy uudelleen ja alkuperäiset tehdasasetukset palautetaan. 3

4 2.2. Etupaneeli Laitteen etupaneelin ledit ilmaisevat laitteen tilan. LED LED:n tila Kuvaus PWR Palaa Reitittimessä on virrat kytkettynä WAN 10/100M Palaa Ei pala WAN LNK/ACT Palaa Ei pala Vilkkuu WAN-portin nopeus on 100Mbps WAN-portin nopeus on 10Mbps WAN on yhdistetty Ei WAN yhteyttä WAN-portin kautta tapahtuu liikennöintiä LAN 10/100M Palaa LAN-portin nopeus on 100Mbps (Port 1-4) Ei pala LAN-portin nopeus on 10Mbps LAN LNK/ACT Palaa LAN on yhdistetty (Port 1-4) Ei pala Ei LAN yhteyttä Vilkkuu LAN-portin kautta tapahtuu liikennöintiä WLAN Palaa Wireless LAN on käytössä Ei pala Wireless LAN ei ole käytössä Vilkkuu Wlan verkon kautta tapahtuu liikennöintiä 4

5 2.3. Kytkentäohjeet Alla olevassa kaaviossa on tyypillinen lähiverkon kytkentä (LAN). Kuva Laitteen käyttöönotto Ethernet-kaapeli liitetään kaapeli-/xdsl-modeemin Ethernet-portista TW- WLAN tukiaseman WAN-porttiin. WAN-porttiin kytkettävä kaapeli (suora / käännetty) riippuu siitä, mitä kaapelia kaapeli-/xdsl-modeemi käyttää. TW-WLAN tukiaseman LAN-portista kytketään Ethernet-kaapeli tietokoneen verkkokorttiin. Kun kytkennät on tehty, laitetaan kaapeli/xdsl-modeemiin virrat päälle ja odotetaan, kunnes se on linjalla. Tämän jälkeen kytketään virta TW- WLAN-tukiasemaan. Tarkistetaan, että TW-WLAN-tukiasemassa palaa WAN-valo. Jos ei, niin vaihdetaan kaapelin tyyppiä (suora / käännetty). Laite toimii oletustilassa Wlan-tukiasemana kaikille PC:ille, jotka ovat varustettu IEEE b, g tai n Wlan-verkkosovittimilla. Laite on oletusasetuksilla käyttövalmis. Kokeile laitteen toimivuutta ensin oletusasetuksilla ennen mahdollisia asetusten muutoksia. 5

6 Huomautus: Vaikka laitteen Wlan-toiminto on käytettävissä suoraan oletusasetuksilla, on suositeltavaa määritellä verkolle salausavain. (kts. asetusten muutokset sivulta 10 lähtien) Reititin tukee WEP, WPA ja WPA2 salaustapoja verkon suojaamiseen. Jos verkkokaapelissa on katkoksia, niin yleensä tiedonsiirrossa on häiriöitä. Tarkista kaapelit. Tarkista aina, että oikeat merkkivalot palavat. Joskus verkkokortti on pakotettava 10 Mbps half duplex-tilaan, jotta se toimii oikein (toiminto tehdään verkkoasetuksissa verkkokortin ominaisuudet kohdassa). Tietokoneen verkkokortilla käytetään automaattista IP-asetusta. Internet toimii automaattisesti kaikille sisäverkon koneille, jotka hakevat IPosoitteen TW-WLAN-tukiasemasta, kunhan verkkoyhteys on olemassa tietokoneen ja TW-WLAN tukiaseman välillä. Laitetta voidaan käyttää myös tukiasemien ketjutustoimintoon (WDS). (kts. sivu 18) 2.5. LAN- ja WAN-porttien osoitteet Laitteen IP-osoite Aliverkon peite DHCP-palvelin päällä IP-osoitteiden jakoalue verkon koneille Laitteen palomuuri Reitittimen palomuuri on oletuksena päällä. Kaikki ulkoverkon portit ovat ns. Stealth-tilassa. Kaikki saapuva liikenne on oletuksena estetty. Results from scan of ports: Ports Open 0 Ports Closed 1056 Ports Stealth 1056 Ports Tested ALL PORTS tested were found to be: STEALTH. 6

7 2.7. Hyvä tietää ennen asetuksien muutoksia TeleWell TW-WLAN tukiasema ohjelmoidaan Internet-selaimella. Verkkokortin IP-määritykset on määriteltävä automaattisiksi. Samassa verkossa voi olla vain yksi DHCP-palvelin. Windows 95/98/Me 1: Siirry kohtaan Käynnistä/Asetukset/Ohjauspaneeli 2: Tuplaklikkaa Verkko-kuvaketta. Verkon asetukset aukeavat. 6: Valitse listasta TCP/IP ja klikkaa Ominaisuudet-nappia. 7: Tarkista, että seuraavat asetukset täsmäävät: IP-osoite: Valitse hae automaattisesti (Obtain IP address automatically). DNS palvelinosoitteet: hae automaattisesti (Obtain DNS server address automatically). 7

8 8: Käynnistä tietokone uudelleen noutaaksesi IP-osoitteen TW-WLAN tukiaseman DHCP-palvelimelta. Huomautus: Varmista, että TW-WLAN tukiasema toimii ainoana DHCP-palvelimena verkossa. IP-määritysten määrittelyn jälkeen siirry kohtaan 3. Windows XP 1: Siirry kohtaan Käynnistä/Asetukset/Ohjauspaneeli/Verkkoyhteydet 2: Tuplaklikkaa Lähiverkkoyhteys-kuvaketta (Local Area Connection). Lähiverkkoyhteyden asetukset aukeavat. 3: Valitse listasta Internet Protocol [TCP/IP] ja klikkaa Ominaisuudet-nappia (Properties). 4: Internet Protocol (TCP/IP) asetuksista valitaan Hae IP-osoite automaattisesti (Obtain an IP address automatically) ja Hae DNSpalvelinosoitteet automaattisesti (Obtain DNS server address automatically). 8

9 5: Paina ok tallentaaksesi asetuksien muutokset. Tietokoneesi verkkosovitin hakee IP-osoitteen automaattisesti TW-WLAN tukiaseman DHCP-palvelimelta. Huomautus: Varmista, että TW-WLAN-tukiasema toimii ainoana DHCP-palvelimena verkossa. IP-määritysten määrittelyn jälkeen siirry kohtaan 3. 9

10 3. TW-WLAN-tukiaseman asetuksien muutokset 1) IP-osoitteiden automaattihaun määrittelyn jälkeen tietokone saa automaattisesti TW-WLAN-tukiaseman DHCP-palvelimelta IP-osoitteen alueelta Huomautus: Varmista, että TW-WLAN-tukiasema toimii ainoana DHCP-palvelimena verkossa. Mikäli verkossasi on toinen DHCPpalvelin, tulisi se poistaa käytöstä tässä vaiheessa. 2) Internet-selaimen osoiteriville kirjoitetaan (reitittimen oletus LAN IP-osoite) ja painetaan <enter>. 3) Syötetään käyttäjätunnukset, jotka ovat oletuksena admin/1234 ja painetaan <OK>. Huomautus: Turvallisuussyistä onn suositeltavaa vaihtaa käyttäjätunnus ja salasana ensimmäisen kirjautumisen jälkeen. 10

11 4) Käyttäjätunnistuksen jälkeen pitäisi TW-WLAN-tukiaseman WEBhallinnan etusivu avautua. Etusivu on jaettu neljään osaan, Quick Setup Wizard, General Setup, Status Information ja Tools. Quick Setup Wizard Käytetään laitteen nopeaan käyttöönottoon. Velho käy läpi ainoastaan välttämättömimmät asetukset. General Setup Alue sisältää kaikki reitittimen asetukset. Status Information Alue sisältää erilaisia tietoja reittimestä ja yhteyksistä. Tools Alue sisältää työkalut joilla voi palauttaa reitittimen tehdasasetukset, päivittää ohjelmistoversion sekä tallentaa/palauttaa asetustiedot. 11

12 3.1. Wlan-asetukset (General Setup / Wireless) TW-WLAN-tukiasema toimii Wlan-tukiasemana kaikille PC:ille, jotka ovat varustettu IEEE b, g tai n Wlan-verkkosovittimilla. Reititin tukee WEP, WPA JA WPA2 salaustapoja verkon suojaamiseen. Asetus Oletusarvo Kuvaus Enable / disable Enable Mahdollistaa reitittimen Wlan-modulin kytkemisen päälle / pois päältä. Paina <Apply> -nappia tallentaaksesi asetuksien muutokset. Voit nyt jatkaa asetuksien määrittelemistä tai käyttää reitittimeä sellaisenaan. 12

13 3.1.1 Perusasetukset (General Setup / Wireless / Basic Settings) Alue sisältää langattoman lähiverkon perusasetukset, kuten toimintatilan, ESSID:n sekä kanavan. Asetus Oletusarvo Kuvaus Mode AP WLAN-tukiaseman toimintatila Band b+g+n Asetus määrittelee käytetäänkö b, g vai n standardia. Voidaan myös käyttää yhdistelmiä B+G tai B+G+N. ESSID Default Tukiaseman nimi Channel number 11 Tukiaseman kanava Paina <Apply> -nappia tallentaaksesi asetuksien muutokset. Voit nyt jatkaa asetuksien määrittelemistä tai käyttää reitittimeä sellaisenaan. 13

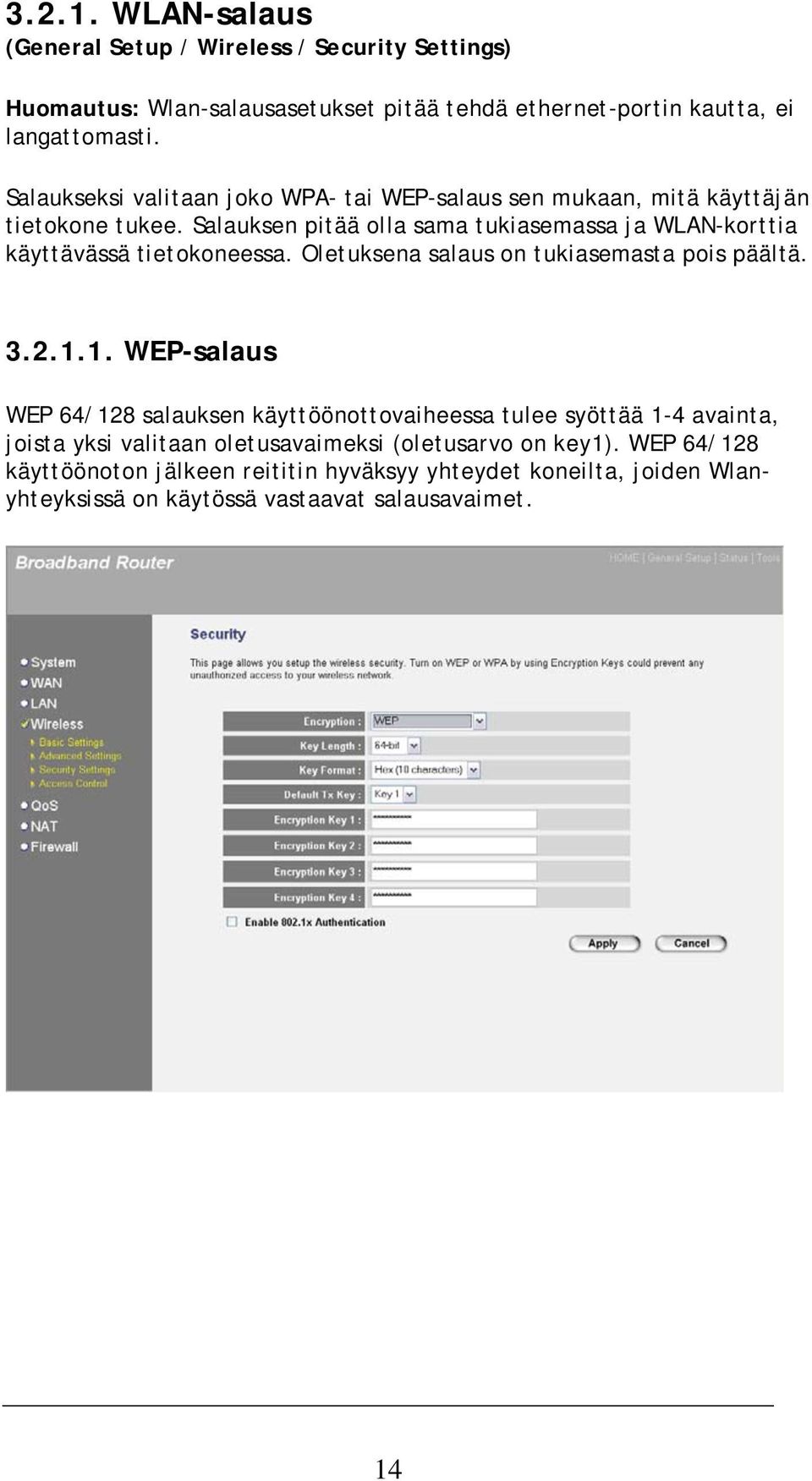

14 WLAN-salaus (General Setup / Wireless / Security Settings) Huomautus: Wlan-salausasetukset pitää tehdä ethernet-portin kautta, ei langattomasti. Salaukseksi valitaan joko WPA- tai WEP-salaus sen mukaan, mitä käyttäjän tietokone tukee. Salauksen pitää olla sama tukiasemassa ja WLAN-korttia käyttävässä tietokoneessa. Oletuksena salaus on tukiasemasta pois päältä WEP-salaus WEP 64/128 salauksen käyttöönottovaiheessa tulee syöttää 1-4 avainta, joista yksi valitaan oletusavaimeksi (oletusarvo on key1). WEP 64/128 käyttöönoton jälkeen reititin hyväksyy yhteydet koneilta, joiden Wlanyhteyksissä on käytössä vastaavat salausavaimet. 14

15 Asetus Oletusarvo Kuvaus Key Length 64-bit WEP-avaimen pituudeksi voidaan määritellä joko 64 tai 128-bittinen. 128-bittinen avain tarjoaa paremman tietoturvan, mutta hidastaa myös reitittimen läpäisykykyä tiedonsiirron osalta. Key Format Default Key Key 1 - Key 4 Salausavaimen määrittelemiseen vaihtoehtoja on kaksi, joko ASCII Characters tai hexadecimal Digits. Valitaan avain, jota käytetään oletuksena tiedon salaamiseen. Syötetään salausavaimet kenttiin 1-4. Salausavaimen muoto tulee olla seuraavien kohtien mukainen: Kirjainmerkit väleiltä 0-9 ja a-z, A-Z - WEP64-salausta käytettäessä annetaan 10 merkkiä - WEP128-salausta käytettäessä annetaan 32 merkkiä Paina <Apply> -nappia tallentaaksesi asetuksien muutokset. Voit nyt jatkaa asetuksien määrittelemistä tai käyttää reitittimeä sellaisenaan. 15

16 WPA-salaus WPA- ja WPA2- on salauksena parempia kuin WEP, mutta ne pitää olla tuettuna myös työaseman WLAN-sovittimella. WPA2/AES on salauksena parempi kuin WPA/TKIP. WPA- ja WPA2-salauksessa avain vaihtuu säännöllisesti. Vain aloitusavain on vakio. 16

17 Asetus Oletusarvo Kuvaus WPA(TKIP) WPA2(AES) WPA2 Mixed Pre-shared Key Format Pre-shared Key TKIP luo dynaamiset pakettikohtaiset avaimet jokaisen verkkoon toimitetun paketin salaamiseksi. Vain aloitusavain on vakio AES mahdollistaa tällä hetkellä korkeimman mahdollisen turvallisuustason käyttämisen. AES luo dynaamiset pakettikohtaiset avaimet jokaisen verkkoon toimitetun paketin salaamiseksi. Vain aloitusavain on vakio. Automaattinen valinta TKIP/AES välillä. Salausavaimen määrittelemiseen vaihtoehtoja on kaksi, joko Passphrase tai Hexadecimal Digits. Salausavaimen muoto tulee olla seuraavien kohtien mukainen: Kirjainmerkit väleiltä 0-9 ja a-z, A-Z. WPAsalausavaimen pituus on 8-63 merkkiä Paina <Apply> -nappia tallentaaksesi asetuksien muutokset. Voit nyt jatkaa asetuksien määrittelemistä tai käyttää reitittimeä sellaisenaan. 17

18 AP Bridge-WDS tukiasemien ketjutustoiminto Asetus Oletusarvo Kuvaus Mode Band Mahdolllistaa tukiaseman tilan määrittelemisen. Asetus määrittelee käytetäänkö b, g vai n standardia. Voidaan myös käyttää yhdistelmiä B+G tai B+G+N. ESSID default Wlan-verkon oletus ESSID. Kaikilla Wlan-verkon tukiasemilla tulisi olla sama ESSID. Channel Number 11 Wlan-tukiaseman käyttämä kanava. Kaikilla Wlanverkon laitteilla tulisi olla sama kanava. 18

19 MAC address Set Security WDS-verkkoon liitettyjen tukiasemien MACosoitteet. Katso WDSohje. Toiminto mahdollistaa WDS-verkon salauksen määrittelemisen. Katso WDS-ohje WDS-ASETUKSET 1. Siirrytään kohtaan General Setup -> Lan ja muutetaan reitittimen LAN IP-osoite esimerkiksi Tallennus: Apply -> Continue 3. Siirrytään kohtaan General Setup->Wireless -> Basic Settings ja määritellään seuraavat asetukset: - Mode: AP Bridge-WDS - Band: valitaan standardi, jota WLAN-kortti sekä toinen tukiasema tukee - ESSID: Haluttu nimi tukiasemalle - Channel number: Valitaan käytettävä kanavanumero 19

20 - MAC address 1: Toisen tukiaseman MAC-osoite Kohdat Band ja Channel number pitää olla samat molemmissa laitteissa. Mikäli roaming-toiminnon halutaan toimivan oikein, pitää myös SSID-nimet olla samat 4. Tallennus: Apply -> Apply -> laite käynnistyy uudelleen 5. Kirjaudutaan sen laitteen hallintaan, jota käytetään TW-WLAN tukaiseman parina WDS-toiminnossa ja määritellään tarvittavat asetukset Kohdat Band ja Channel number pitää olla samat molemmissa laitteissa. Mikäli roaming-toiminnon halutaan toimivan oikein, pitää myös SSID-nimet olla samat 6. Tallennus: Apply -> Apply -> laite käynnistyy uudelleen 7. Kun kaikki asetukset on konfiguroitu, sammutetaan laitteet ja käynnistetään uudelleen 20

21 WLAN WDS-yhteyden salaus Huomautus: Wlan-salausasetukset pitää tehdä Ethernet-portin kautta, ei langattomasti. Ylläoleva konfigurointi on tehty ilman WLAN-salausta. WLAN-salaus on kuitenkin hyvä laittaa tukiasemiin. 1. Mennään kohtaan General setup / Wireless / Basic settings 2. Klikataan kohtaa set settings 3. Valitaan salaukseksi WEP ja syötetään salausavain kenttään1 4. Tallennus: Apply -> Apply -> laite käynnistyy uudelleen 5. Tämän jälkeen samat salausasetukset laitetaan muille tukiasemille 21

22 22

23 TW-WLAN g/n MIMO Broadband Router Quick installation guide CE Copyright Telewell Oy 23

24 1. Introduction Thank you for purchasing this wireless broadband router! This high costefficiency router is the best choice for Small office / Home office users, all computers and network devices can share a single xdsl / cable modem internet connection at high speed. Easy install procedures allows any computer users to setup a network environment in very short time - within minutes, even inexperienced. When the number of your computers and network-enabled devices grow, you can also expand the number of network slot by simple attach a hub or switch, to extend the scope of your network! With built-in IEEE b/g/Draft-N wireless network capability, all computers and wireless-enabled network devices (including PDA, cellular phone, game console, and more!) can connect to this wireless router without additional cabling. New Draft-N wireless capability also gives you the highest speed of wireless experience ever! With a compatible wireless card installed in your PC, you can transfer file for up to 300Mbps (transfer data rate)! The radio coverage is also doubled, so don t worry if your office or house is really big! Features High Internet Access throughput Allow multiple users to share a single Internet line Supports up to 253 users Share a single cable or xdsl internet connection Access private LAN servers from the Internet Four wired LAN ports (10/100M) and one WAN port (10/100M) Provides IEEE b/g/Draft-N wireless LAN capability Support DHCP (Server/Client) for easy IP-address setup Advanced network and security features like: Special Applications, DMZ, Virtual Servers, Access Control, Firewall Allow you to monitor the router s status like: DHCP Client Log, System Log, Security Log and Device/Connection Status Easy to use Web-based GUI for network configuration and management purposes Remote management function allows configuration and upgrades from a remote computer (over the Internet) Auto MDI/MDI-X function for all wired Ethernet ports CE, RoHS 24

25 System Requirements Internet connection, provided by xdsl or cable modem with a RJ-45 Ethernet port Computer or network devices with wired or wireless network interface card Microsoft Internet Explorer 4.0 or above, Netscape Navigator 4.7 or above, Mozilla Firefox Package Contents Broadband router Quick installation guide User manual CDROM (full English manual) A/C power adapter Antennas 2. TW-WLAN AP Router 2.1. Back Panel Antenna A Antenna B Antenna C Item Name Antenna A to C Power Reset/WPS Description Antenna A, B and C Power Connector, connects to A/C power adapter Reset the router to factory default settings (clear all settings) or start WPS function. Press this button and hold for 20 seconds to clear all settings, and press this button for less than 20 seconds to start WPS function 1-4 Local Area Network (LAN) ports 1 to 4 WAN Wide Area Network (WAN/Internet) port 25

26 2.2. Front Panel LED Name Light Status Description PWR On Router is switched on and correctly powered WLAN On Off Wireless network is switched on or WPS mode is on Wireless Network is switched off WAN 10/100M WAN LNK/ACT LAN 10/100M LAN LNK/ACT Flashing On Off Flashing On Off Flashing On Off On Off Flashing Wireless LAN activity (transferring data) WAN port (Internet) is running at 100Mbps WAN port (Internet is running at 10Mbps WAN activity (transferring data) WAN port is connected WAN port is not connected WAN activity (transferring data) LAN port is running at 100Mbps LAN port is running at 10Mbps LAN port is connected LAN port is not connected LAN activity (transferring data) 26

27 2.3. Buid network connection Please follow the following instruction to build the network connection between your new WIRELESS router and your computers, network devices: 1. Connect your xdsl / cable modem to the WAN port of router by Ethernet cable. 2. Connect all your computers, network devices (network-enabled consumer devices other than computers, like game console, or switch / hub) to the LAN port of the router. 3. Connect the A/C power adapter to the wall socket, and then connect it to the Power socket of the router. 4. Please check all LEDs on the front panel. PWR LED should be steadily on, WAN and LAN LEDs should be on if the computer / network device connected to the respective port of the router is powered on and correctly connected. If PWR LED is not on, or any LED you expected is not on, please recheck the cabling. 27

28 2.4. LAN and WAN ports IP address Subnet mask DHCP server päällä Start IP address End IP address IP address setup After the network connection is built, the next step you should do is setup the router with proper network parameters, so it can work properly in your network environment. Before you can connect to the router and start configuration procedures, your computer must be able to get an IP address automatically (use dynamic IP address). If it s set to use static IP address, or you re unsure, please follow the following instructions to configure your computer to use dynamic IP address Windows XP 1. Click Start/Settings/Control Panel 2. Double-click Network and Internet Connections icon 3. Double-click Local Area Connection, Local Area Connection Status window will appear 28

29 4. Select TCP/IP and click Properties 5. Select Obtain an IP address automatically and Obtain DNS server address automatically, then click OK 29

30 3. Connecting to TW-WLAN AP Router by web browser Please start you web browser and input in address bar, then press Enter key. Please input user name and password in the fiel respectively, default user name is admin and default password is 1234, then press OK button, and you can see the web management interface of this router. This page shows the four major setting categories: Quick Setup Wizard, General Setup, Status Information and Tools. 30

31 Quick Setup Wizard This router provides a Quick Setup procedure, which will help you to complete all required settings you need to access the Internet in very short time. General Setup In this chapter, you ll know how to change the time zone, password, and remote management settings. Please start your web browser and log onto router web management interface, then click General Setup button on the left, or click General Setup link at the upperright corner of web management interface. Status Information Provides information about Routers s Hardware/firmware version, serial number and its current operating status Tools Tools include configuration tools, firmware upgrade and reset 31

32 3.1. Wlan-configuration (General Setup / Wireless) If your computer, PDA, game console, or other network devices which is equipped with wireless network interface, you can use the wireless function of this router to let them connect to Internet and share resources with other computers with wired-lan connection. You can also use the built-in security functions to protect your network from being intruded by malicious intruders. Please click Wireless menu on the left of web management interface, and the following message will be displayed on your web browser. You must enable wireless function of this router, or the wireless interface of this router will not function. Please select Enable (1), then click Apply (2) button. If you re coming here because you want to disable wireless function, please select Disable (3), then click Apply (2) button. After you click Apply, the following message will be displayed on your web browser: Please click Continue to back to previous setup menu; to continue on other setup procedures, or click Apply to reboot the router so the settings will take effect (Please wait for about 50 seconds while router is rebooting). 32

33 3.1.1 Basic Wireless Settings (General Setup / Wireless / Basic Settings) Please click Wireless menu on the left of web management interface, then click Basic Settings, and the following message will be displayed on your web browser: This wireless router can be work in 4 modes: a. AP: Standard wireless AP (access point). b. AP Bridge-Point to Point: Connect this router with another wireless router, to expand the scope of network. c. AP Bridge-Point to Multi-Point: Connect this router with up to four other wireless routers, to expand the scope of network. d. AP Bridge-WDS: Connect this router with up to four WDS-capable wireless routers, to expand the scope of network. 33

34 Wireless Security (General Setup / Wireless / Security Settings) Note: Wireless Security settings have to do trough Ethernet, not WLAN WEP-Wired Equivalent Privacy To set wireless security settings, Please click Wireless menu on the left of web management interface, then click Security Settings, then follow the following instructions to set wireless security settings. When you select this mode, the wireless router will use WEP encryption, and the following setup menu will be shown on your web browser: Here are descriptions of every setup items: Key Length (2): Key Format (3): Default Tx Key (4): There are two types of WEP key length: 64-bit and 128-bit. Using 128-bit is safer than 64-bit, but will reduce some data transfer performance. There are two types of key format: ASCII and Hex. When you select a key format, the number of characters of key will be displayed. For example, if you select 64-bit as key length, and Hex as key format, you ll see the message at the right of Key Format is Hex (10 characters), which means the length of WEP key is 10 characters. You can set up to four sets of WEP key, and you can decide which key is being used by default here. If you don t know which one you should use, select Key 1. 34

35 Encryption Key Input WEP key characters here, the number of 1 to 4 (5-8): characters must be the same as the number displayed at Key Format field. You can use any alphanumerical characters (0-9, a-z, and A-Z) if you select ASCII key format, and if you select Hex as key format, you can use characters 0-9, a-f, and A-F. You must enter at least one encryption key here, and if you entered multiple WEP keys, they should not be same with each other. Enable 802.1x Authentication (9): Check this box and another sub-menu will appear: RADIUS Server IP address (11): RADIUS Server Port (12): RADIUS Server Password (13): Please input the IP address of radius server here Please input the port number of radius server here Please input the port number of radius password here After you finish WEP setting, please click Apply button (10) and the following message will be displayed on your web browser: Please click Continue to back to previous setup menu; to continue on other setup procedures, or click Apply to reboot the router so the settings will take effect (Please wait for about 50 seconds while router is rebooting). 35

36 Wi-Fi Protected Access (WPA): When you select this mode, the wireless router will use WPA encryption, and the following setup menu will be shown on your web browser: Here are descriptions of every setup items: 5 WPA Unicast Cipher Suite (2): Pre-shared Key Format (3): Pre-shared Key (4): Please select a type of WPA cipher suite. Available options are: WPA (TKIP), WPA2 (AES), and WPA2 Mixed. You can select one of them, but you have to make sure your wireless client support the cipher you selected. Select the type of pre-shared key, you can select Passphrase (8 or more alphanumerical characters, up to 63), or Hex (64 characters of 0-9, and a-f). Please input the WPA passphrase here. It s not recommended to use a word that can be found in a dictionary due to security reason. After you finish WPA Pre-shared key setting, please click Apply button (5) and the following message will be displayed on your web browser: Please click Continue to back to previous setup menu; to continue on 36
