TELEWELL TW-EA200 MODEEMIN ASENTAMINEN SILLATTUUN SAUNALAHDEN ADSL-LIITTYMÄÄN KÄYTTÄEN USB-VÄYLÄÄ

Transkriptio

1 TELEWELL TW-EA200 MODEEMIN ASENTAMINEN SILLATTUUN SAUNALAHDEN ADSL-LIITTYMÄÄN KÄYTTÄEN USB-VÄYLÄÄ VERSIO 1.0 JIPPII GROUP OYJ

2 1 DOKUMENTIN TARKOITUS Tervetuloa Saunalahden ADSL-liittymän käyttöönottoon opastavaan ohjeeseen! Tämän ohjeen avulla voit asentaa liittymääsi Telewell TW-EA200 ADSL-modeemin. 2 LAITTEISTOVAATIMUKSET Saadaksesi ADSL-yhteyden toimimaan, sinun tulee asentaa ADSL-modeemi, verkkokortti tietokoneeseesi sekä tarvittavat verkko-ohjelmat käyttöjärjestelmääsi (Internet Explorer, Outlook Express jne). Verkkokortin asennus on opastettu erillisessä dokumentissa. 3 ASENNUKSESSA TARVITTAVAT VÄLINEET - ADSL-modeemi (BIOS versio _REL9 tai uudempi) - USB-johto (toimitettu päätelaitteen mukana) - Tämä asennusohje - TW-EA200 ADSL modeemin konfigurointiohjelma (saatavilla Easytelin www-sivulla: 4 ADSL-MODEEMIN ASENTAMINEN USB-VÄYLÄÄN (WINDOWS 2000 Pro) Tämän ohjeen avulla voit asentaa Windows 2000-järjestelmään ADSL-päätelaitteen USB-väylään, jos käytössäsi ei ole Ethernet-verkkokorttia. Telewellin TW-EA200 päätelaite tukee yhtäaikaisesti sekä USB- että Ethernet-liitäntää, joten voit tarvittaessa kytkeä toisen koneen USB-väylään ja toisen Ethernet-liitäntään. Konfiguraatio on päätelaitteessa sama, joten asennukseen voit käyttää vapaavalintaisesti joko USB- tai Ethernet-liitäntää Kytke päätelaite tietokoneeseen USB-johdolla (toimitettu päätelaitteen mukana). Kytke virta modeemiin sekä tietokoneeseen. Tietokoneen käynnistyttyä Windows tunnistaa automaattisesti USB-väylään kytketyn modeemin ja pyytää asentamaan ajureita. Aseta päätelaitteen mukana toimitettu CD-ROM levy tietokoneeseen.

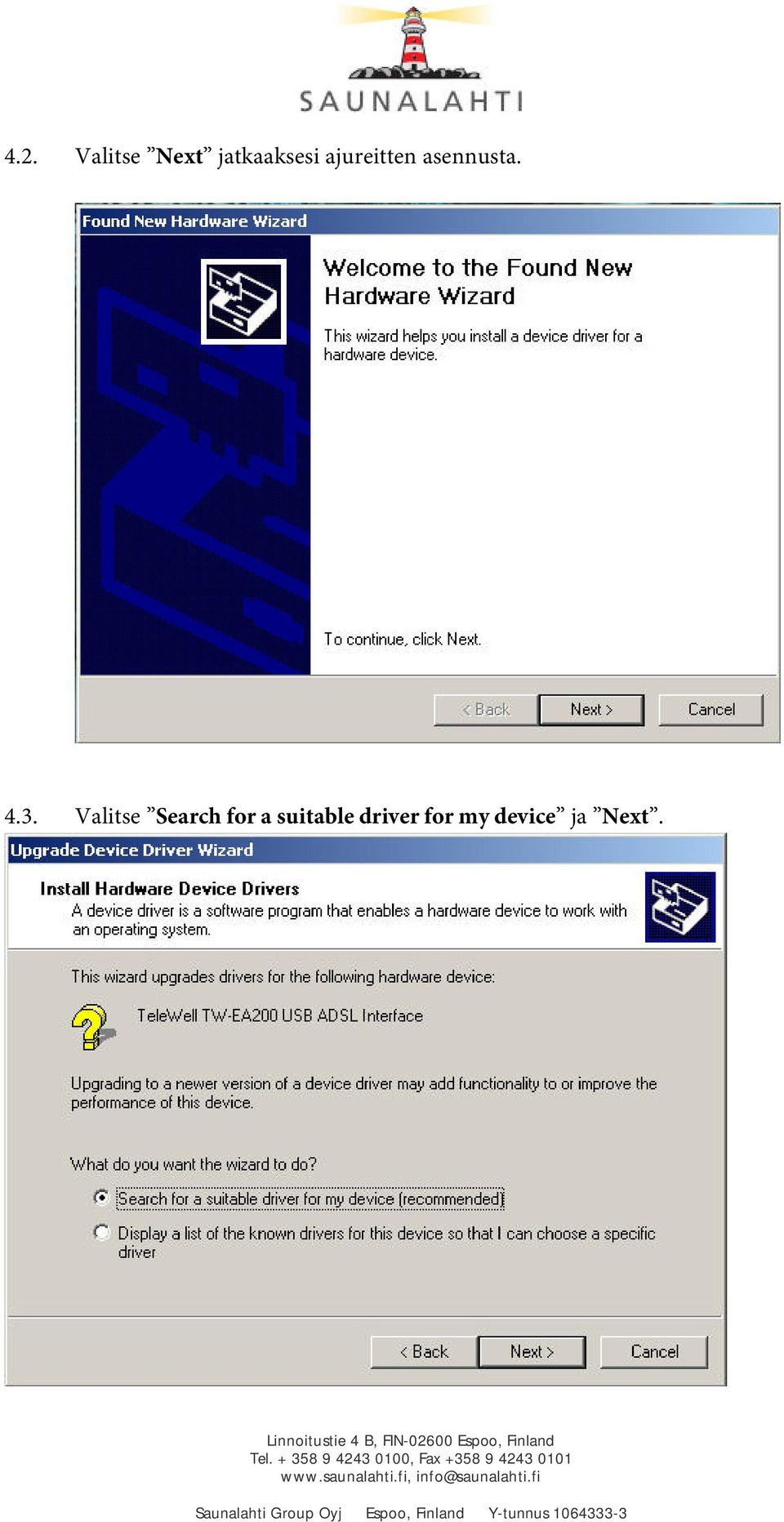

3 4.2. Valitse Next jatkaaksesi ajureitten asennusta Valitse Search for a suitable driver for my device ja Next.

4 4.4. Valitse Specify a location, Next ja syötä hakemistoksi CD-levyllä oleva Driver hakemisto Windowsin löydettyä ajurit jatka paina Next jatkaaksesi.

5 Asennuksen jälkeen valitse Finish, jonka jälkeen Windows kysyy vielä USB-väylän verkkokorttiajureita. Tämän asennus tapahtuu kuten USB-väylän asennus, ohjeet voit seurata tämän dokumentin kohdista Käynnistä Start valikosta Settings Control Panel. Valitse Network and Dial-up Connections : Valitse Local Area Connection ja Properties :

6 Valitse Internet Protocol (TCP/IP) ja Properties : Määritä IP-osoitteeksi , netmask , gateway ja DNS Server :

7 ja paina lopuksi OK Käynnistä Easytelin www-sivuilta ( saatava päätelaitteen konfigurointiohjelma. Käynnistä ohjelma Start Run... C:\TW-EA200\TW-EA200_Config_fi.exe. Ensimmäisenä tarkista ADSL-modeemin BIOS-versio valitsemalla biospaivitys. Mikäli ohjelma ilmoittaa, että käytössä oleva BIOS-versio on vanhempi kuin _REL9 (päivämäärä, kuukausi, vuosi) tarvitset Easytelin www-sivulta ( uudemman BIOS-version. Päivittämisessä tarvittava dokumentaatio löytyy samalta www-sivulta.

8 Valitse Operaattori kohtaan Saunalahti_ADSL_silta ja valitse OK. Ohjelma aloittaa päätelaitteen konfiguroinnin ja muutamien minuuttien odottelun jälkeen päätelaite on valmis käytettäväksi. Mikäli käyttämässäsi konfigurointiohjelman versiossa ei löydy kyseistä operaattori-vaihtoehtoa, voit valita Sonera_ADSL_silta ja vaihtaa VPI / VCI kenttään VPI: 0 VCI: 100. Muuta tietokone takaisin käyttämään DHCP-palvelua IP-osoitteen hakemiseksi kohdan 4.6. mukaan, mutta valitse Use the following IP address asetuksen tilalle Obtain an IP address automatically sekä valitse Obtain DNS server address automatically.

9 5 ASIAKASYHTEYDEN TESTAAMINEN Siirry DOS-komentokehotteeseen kirjoittamalla command ja painamalla Enter. Käytössäsi olevan IP-osoitteen näet komennolla ipconfig. Asiakasyhteytesi toimivuuden saat testattua komentokehotteesta pingaamalla nimipalvelinta IP-osoitteessa Komentokehotteessa kirjoita: ping C:\>ping Pinging with 32 bytes of data: Reply from : bytes=32 time=10ms TTL=253 Reply from : bytes=32 time=10ms TTL=253 Reply from : bytes=32 time=10ms TTL=253 Reply from : bytes=32 time=10ms TTL=253 Jos tietokoneesi saa ping-vastauksia (Reply from : bytes=32 time<10ms TTL=252), yhteytesi on toiminnassa. Mikäli saat ping timeout-viestejä, asetuksissasi on vielä jotain vikaa. 6 TUKIPALVELU Teknisissä kysymyksissä asiakkaamme voivat ottaa yhteyttä tukipalveluumme: - valtakunnallinen puhelinnumero (1,34 /min + pvm/mpm) - avoinna arkisin 8 21, lauantaisin klo sähköposti tuki@saunalahti.fi
