1 Aloitusopas Desktop CNC-/3D-System STEPCRAFT 300 / 420 / 600 Alkuperäiset ohjeet: Stepcraft Käännös: SLOWorks Ky

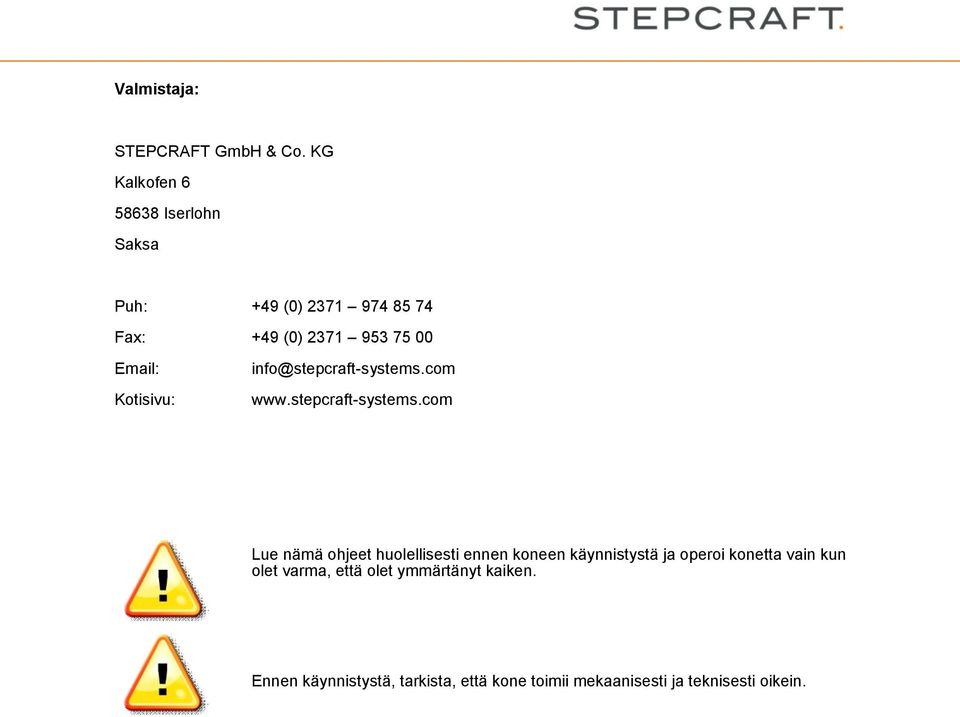

2 Valmistaja: STEPCRAFT GmbH & Co. KG Kalkofen Iserlohn Saksa Puh: +49 (0) Fax: +49 (0) Kotisivu: info@stepcraft-systems.com Lue nämä ohjeet huolellisesti ennen koneen käynnistystä ja operoi konetta vain kun olet varma, että olet ymmärtänyt kaiken. Ennen käynnistystä, tarkista, että kone toimii mekaanisesti ja teknisesti oikein.

3 Sisältö 1 YLEISTÄ Valmistelut Ohjelmiston asennus Koneen yhdistäminen tietokoneeseen Toiminnallisuuden varmistaminen Manuaalinen testaus Akselien tarkistus Referenssiajo Pysäköinti Ensimmäisen kappaleen valmistelu Työkappaleen kiinnittäminen Piirustuksen tuonti Parametrien asetus pisteen määritys (X, Y) Testiajo ilman työkalua Karan valmistelu Työkappaleen 0-piste (Z) Esimerkkikappaleen valmistelu

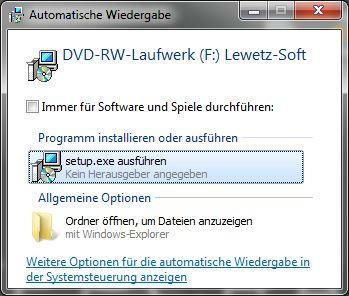

4 1 YLEISTÄ Tämän ohjeen tarkoitus on tutustuttaa sinut järjestelmään ja antaa riittävästi tietoa, jotta voit käyttää konetta turvallisesti ja ammattimaisesti. Ohjeet koskevat Stepcraft-malleja STEPCRAFT 300, 420 ja 600, jatkossa yleisesti STEPCRAFT. Lue tämä ohje kokonaan ennen koneen käyttämistä! Minimoidaksesi loukkaantumisen tai omaisuuden rikkoontumisen riskin, käytä konetta ja sen oheislaitteita vain kun olet varma, että olet ymmärtänyt nämä ohjeet kokonaan oikein. Jos sinulla on kysyttävää, ota yhteyttä. Yhteystiedot löytyvät ohjeen toiselta sivulta. 2 Järjestelmän valmistelu Seuraavat asennus- ja testausohjeet koskevat vain koneita joissa on USB-liitäntä ja WinPc-NC Starter tai WinPc USB-ohjelmisto. Sarjaportilla (LPT) varustettujen koneiden ohje jatkuu kohdassa Ohjelmiston asennus Huom: Windows-ohjelmisto tulee koneen mukana. Yhdistä kone tietokoneeseen vasta kun ohjelmisto ja sen ajurit on kokonaan asennettu. WinPc-NC- ohjelmiston asennus on helppoa. Laita CD tietokoneen levyasemaan ja odota, että asennus alkaa automaattisesti. Jos näin ei tapahdu, suorita asennus ajamalla SETUP.EXE CD:ltä: Valitse asennuskieli ja paina OK: 4

5 Vahvista asennuksen vaiheet painamalla "Next": 5

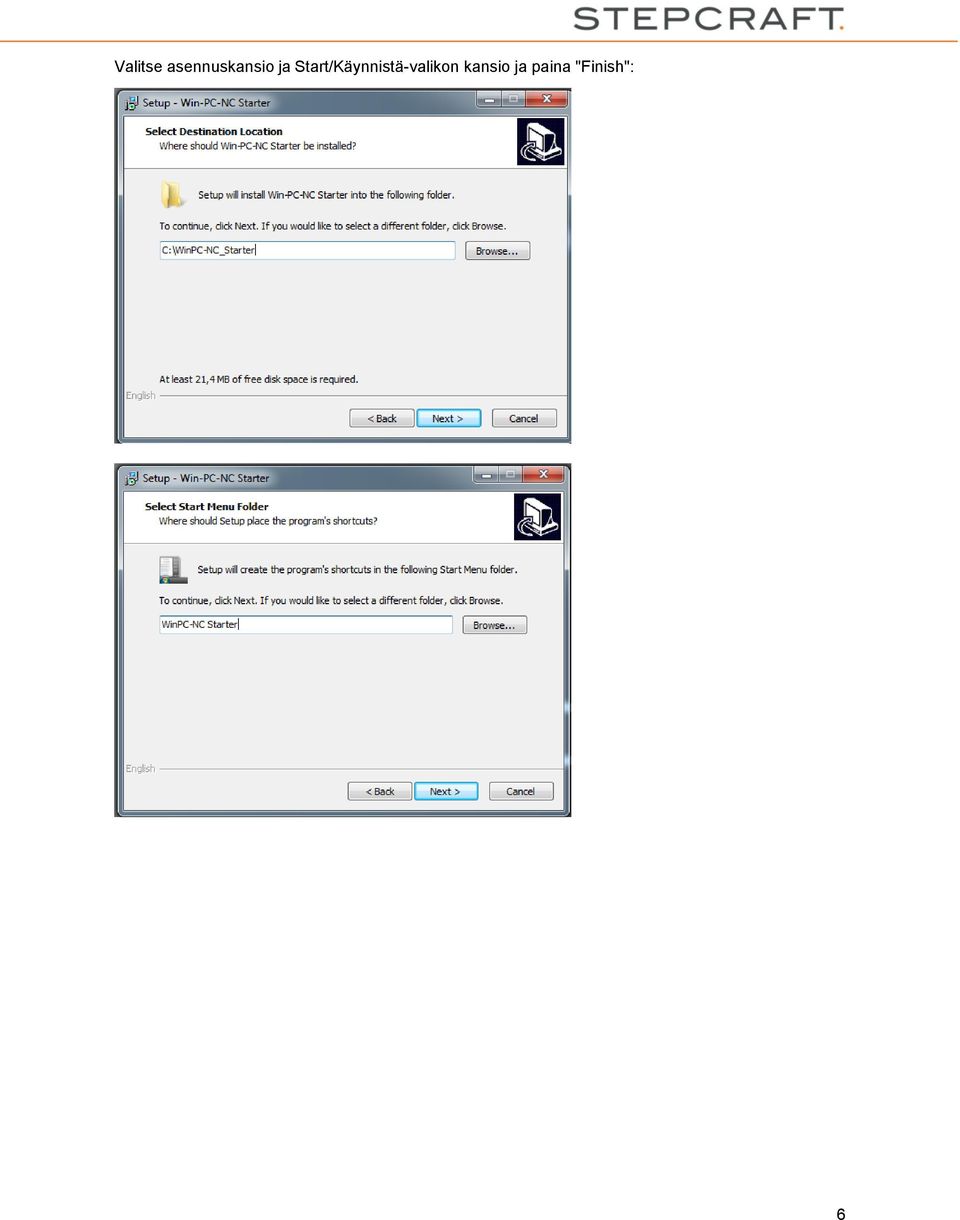

6 Valitse asennuskansio ja Start/Käynnistä-valikon kansio ja paina "Finish": 6

7 Asennus on nyt valmis. 2.2 Koneen yhdistäminen tietokoneeseen Ohjelmiston asennuksen jälkeen, yhdistä virtalähde koneeseen. Yhdistä kone tietokoneeseen mukana tulleella USB-kaapelilla ja käynnistä ohjelmisto: Win PC-NC starter / USB. Valitse haluttu kieli ja koneen tyyppi: Paina "OK". Ohjelmisto on nyt käynnistetty STEPCRAFT-koneen parametrein. 7

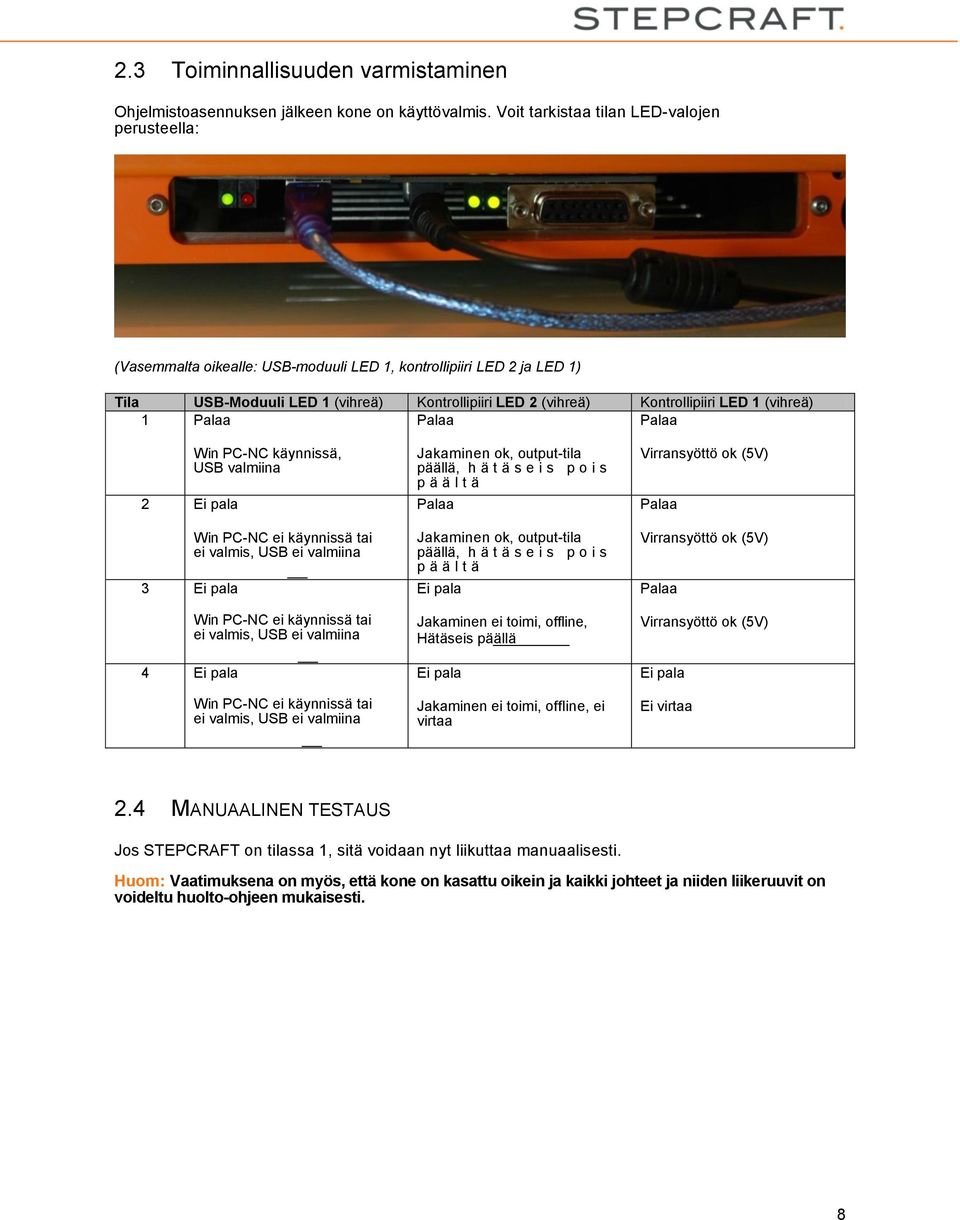

8 2.3 Toiminnallisuuden varmistaminen Ohjelmistoasennuksen jälkeen kone on käyttövalmis. Voit tarkistaa tilan LED-valojen perusteella: (Vasemmalta oikealle: USB-moduuli LED 1, kontrollipiiri LED 2 ja LED 1) Tila USB-Moduuli LED 1 (vihreä) Kontrollipiiri LED 2 (vihreä) Kontrollipiiri LED 1 (vihreä) 1 Palaa Palaa Palaa 2 Ei pala 3 Ei pala 4 Ei pala Win PC-NC käynnissä, USB valmiina Win PC-NC ei käynnissä tai ei valmis, USB ei valmiina Win PC-NC ei käynnissä tai ei valmis, USB ei valmiina Win PC-NC ei käynnissä tai ei valmis, USB ei valmiina Jakaminen ok, output-tila päällä, h ä t ä s e i s p o i s p ä ä l t ä Palaa Jakaminen ok, output-tila päällä, h ä t ä s e i s p o i s p ä ä l t ä Ei pala Jakaminen ei toimi, offline, Hätäseis päällä Ei pala Jakaminen ei toimi, offline, ei virtaa Virransyöttö ok (5V) Palaa Virransyöttö ok (5V) Palaa Virransyöttö ok (5V) Ei pala Ei virtaa 2.4 MANUAALINEN TESTAUS Jos STEPCRAFT on tilassa 1, sitä voidaan nyt liikuttaa manuaalisesti. Huom: Vaatimuksena on myös, että kone on kasattu oikein ja kaikki johteet ja niiden liikeruuvit on voideltu huolto-ohjeen mukaisesti. 8

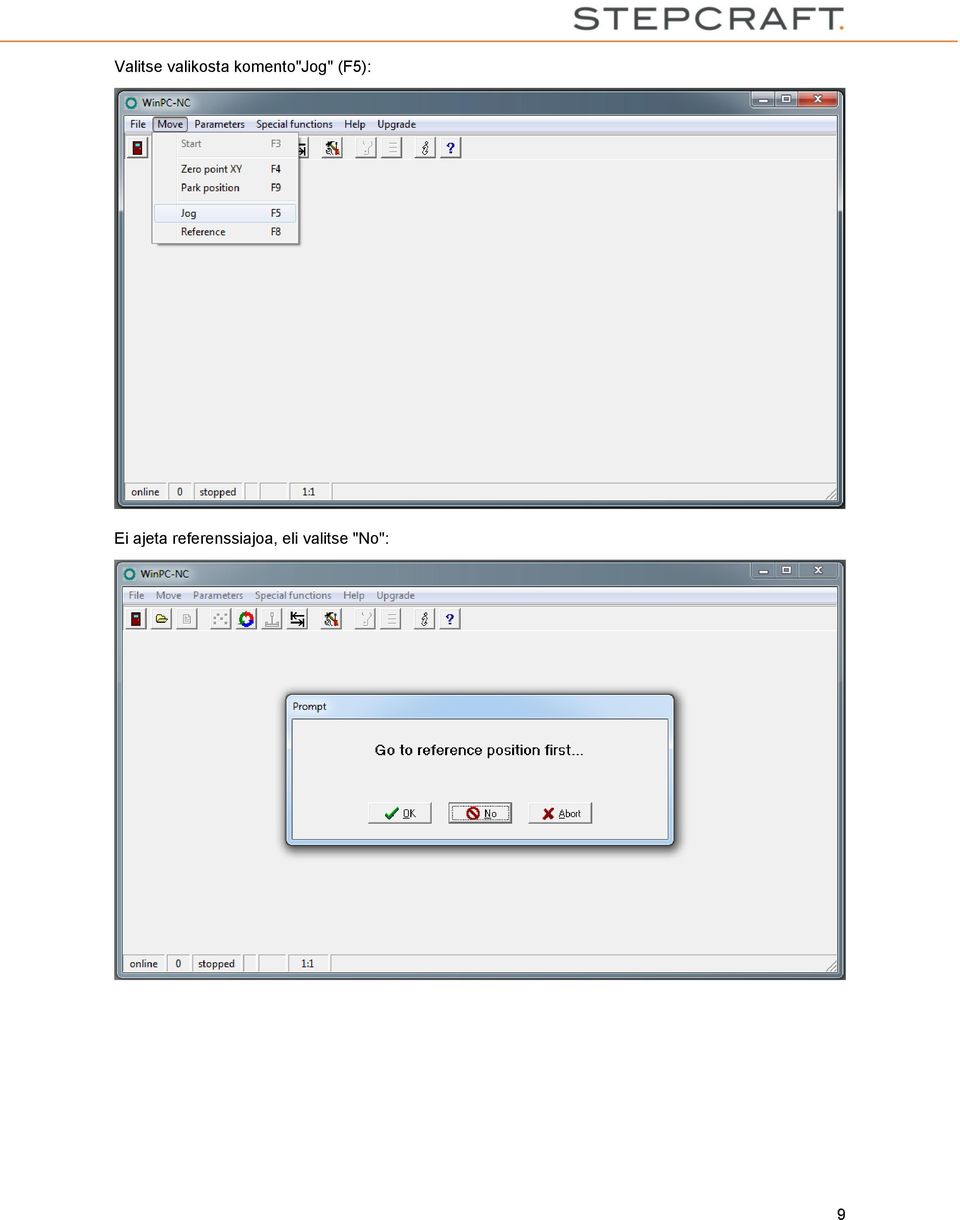

9 Valitse valikosta komento"jog" (F5): Ei ajeta referenssiajoa, eli valitse "No": 9

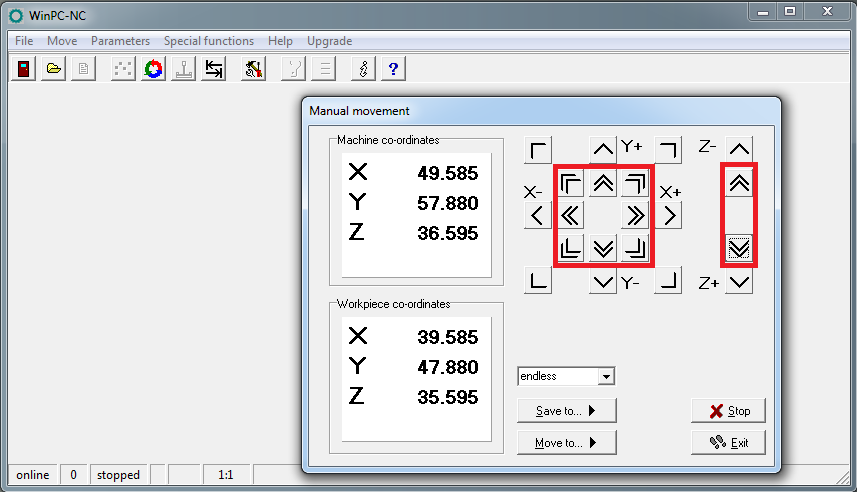

10 Siirrä hiiren osoitin nuolien päälle ja siirrä kone keskelle työaluetta: Kaksoisnuolet = manuaaliajo, nopea (X / Y; 30 mm / s, Z; 25 mm / s) Nuolet = manuaaliajo, hidas (X / Y / Z; 5 mm / s) 2.5 Lineaariakselien varmistus Koneen täytyy olla meluton ja liikkua jouhevasti kaikkien akselien suuntaan. Tee seuraavat säädöt tarvittaessa: - Aseta kone vaakasuoralle pinnalle - Löysää X-akselin portaalin ruuvit X-axis (kts. ohjeen kohdat 3.2 ja 3.4), ja takaa (ohje 4.6) ja Y-akselin edestä (4.18 ja 4.19) - Liikuta Z-akseli manuaalisesti keskikorkeudelle - Liikuta X-akselia manuaalisesti jokaiselle portaalin sivulle ja kiristä ruuvit - Liikuta Y-akseli takapaneelia vasten ja kiristä takapaneelin ruuvit tiukkaan - Tee samoin etupaneelin kanssa ja kiristä sen ruuvit Huom: Jos liike ei jatku akselin ääriasentoihin, tarkista johteitten ja liikeruuvien sujuva liikkuminen. Tämä tehdään sulkemalla WinPc-NC-ohjelmisto ja ottamalla irrottamalla virtalähde koneesta. X- ja Z-akselia voi nyt siirtää käsin yli osan 53. Y-akselia liikuttaaksesi poista hammashihnan suojus (osa 65), ja mahdollisesti myös hammashihna (osa 63). 10

11 2.6 REFERENSSIAJO Avaa komento"reference" (F8): Kone aja nyt kaikkien akselien ääriasentoon, aloittaen Z-akselista liikkeen jatkuessa rajakytkimiin asti. Kun referenssiajo on suoritettu, edestä katsoen vasemmalle on X-akseli, taakse on Y-akseli ja, ylös on Z-akseli. 11

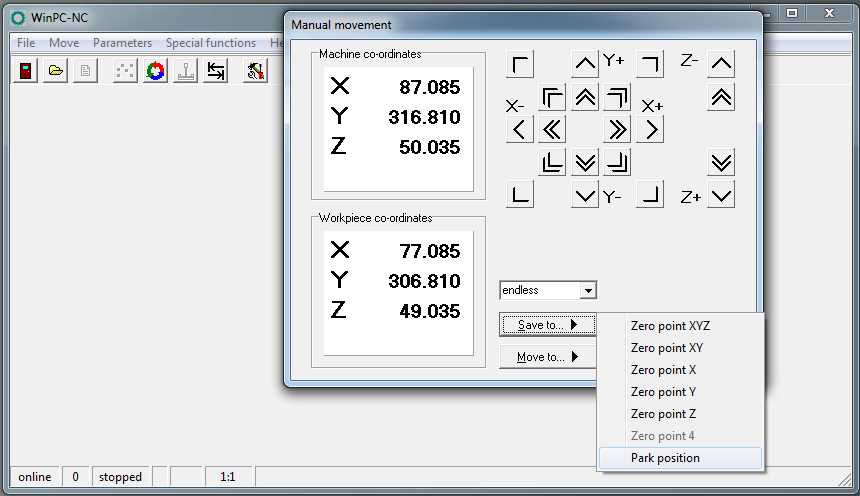

12 Koneen 0-piste määritellään samalla, esimerkkinä STEPCRAFT 420: Huom: Koneen oikea 0-piste on (edestä katsoen) vasen (X), eteen (Y), ylös (Z). Referenssiajo ajetaan aina koneen käynnistyksen yhteydessä ennen työskentelyn aloittamista! 2.7 PYSÄKÖINTI Pysäköintipisteen sijainti on sijainti jota voidaan käyttää kun koneen referenssiajo päättyy ja/tai kun ohjelman ajo päättyy. Aja kone valikosta Move / Jog / valitsemaasi pysäkäintipaikkaan. Tallenna paikka; Save to - Park position": 12

13 Koneen käyttäytyminen esim. referenssiajon päättyessä, määritellään kohdassa Parameters / Misc. / Start-/end position: 3 Ensimmäisen kappaleen valmistelu Jatkaaksesi ohjeen mukaan tarvitset seuraavaa: - kara, esim. Proxxon IBS / E kiinnitysadapterin kera tai STEPCRAFT HF spindle - puun työstämiseen tarkoitettu terä (esim. spiral cut) 1 mm halkaisija tai vastaava työkalu - alusta varsinaisen työkappaleen alle, esim. MDF-levy - työkappale, paksuus 3 mm, esim. vaneri Vaihtoehtoisesti, voit tehdä testin käyttäen kynäplotteria. 3.1 TYÖKAPPALEEN KIINNITYS Aseta alusta ja työkappale koneen pöydälle. Kiinnitä levyt pöytään koneen mukana tulleilla kiinnikkeillä. Kiristä kiinnikkeiden ruuvit vain käsin: 13

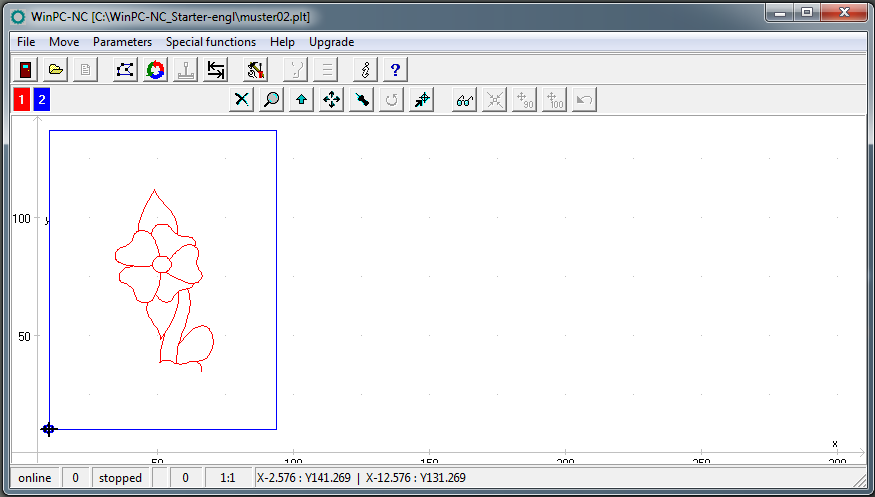

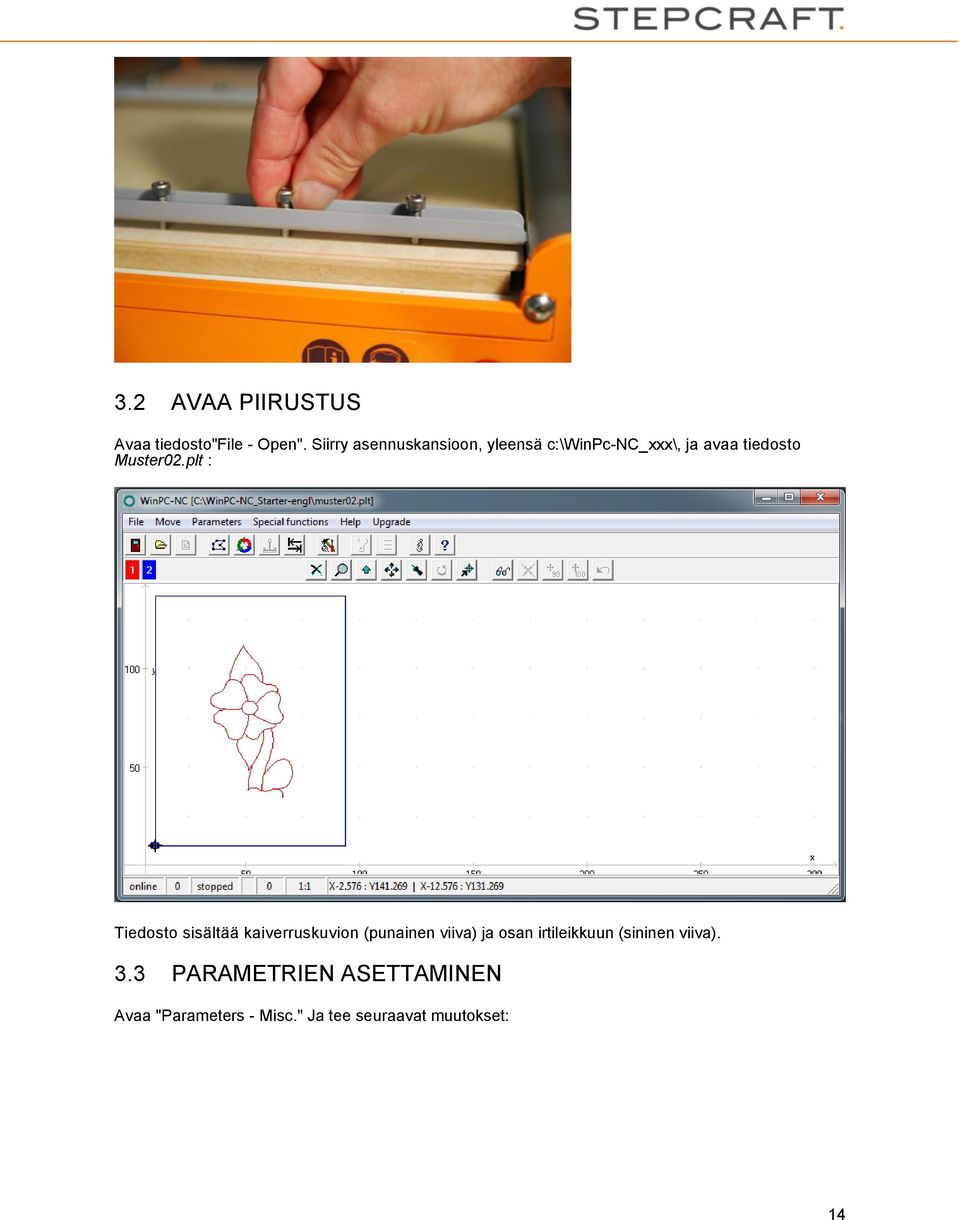

14 3.2 AVAA PIIRUSTUS Avaa tiedosto"file - Open". Siirry asennuskansioon, yleensä c:\winpc-nc_xxx\, ja avaa tiedosto Muster02.plt : Tiedosto sisältää kaiverruskuvion (punainen viiva) ja osan irtileikkuun (sininen viiva). 3.3 PARAMETRIEN ASETTAMINEN Avaa "Parameters - Misc." Ja tee seuraavat muutokset: 14

15 Kaiverruksen (Tool 1 = punainen viiva) syvyydeksi asetetaan 1 mm. Tässä esimerkissä työkappaleen paksuus on noin 3 mm, joten irtileikkuun syvyys asetetaan 3.5 mm (Tool 2 = sininen viiva). Huom: Käytä desimaalierottimena pistettä, oikea asetus työkalulle 2 on siis 3.5. Tässä esimerkissä kuvio tehdään vaneriin tai muoviin. Syöksynopeus on siis esimerkiksi luokkaa 2 mm/s ja syöttönopeus 5 mm/s. Aseta skaalauskertoimeksi 0.2. Näin piirustuksen koko pienenee 20% alkuperäisestä. Aseta Start-/endposition -kohtaan Origin + Tool lift. 3.4 TYÖKAPPALEEN 0-PISTE (X, Y) Aloituspiste korostuu ohjelmistossa merkinnällä, tee työkappaleeseen merkintä haluttuun 0- pisteeseen. Varmista, että edestä katsoen työalueella on riittävästi tilaa oikealle ja taakse (vähintään mm). Avaa "Move - Jog" (F5) ja aja manuaalisesti työkappaleen merkinän kohdalle. Aja Z-akseli noin puoleen maksimikorkeudesta. 15

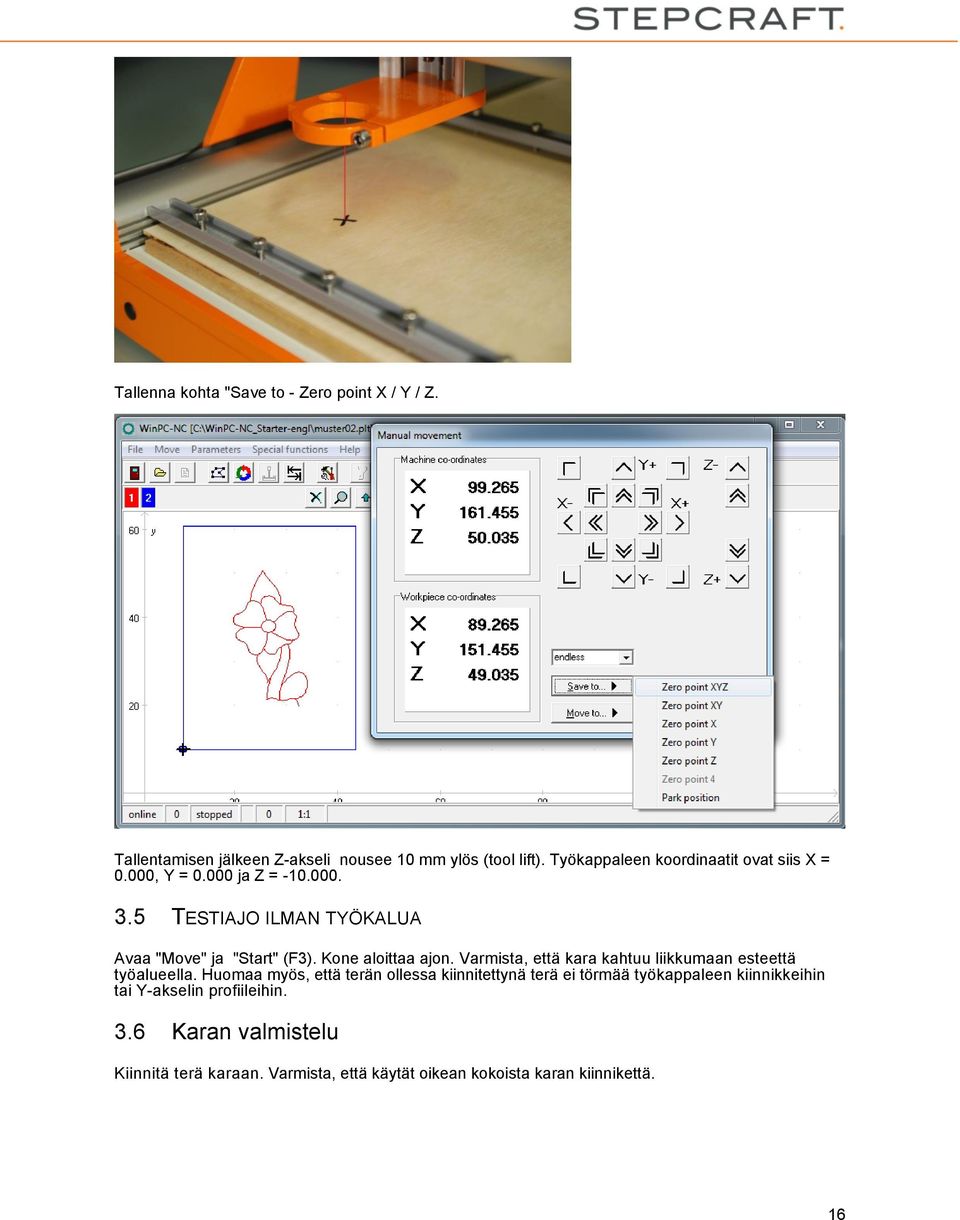

16 Tallenna kohta "Save to - Zero point X / Y / Z. Tallentamisen jälkeen Z-akseli nousee 10 mm ylös (tool lift). Työkappaleen koordinaatit ovat siis X = 0.000, Y = ja Z = TESTIAJO ILMAN TYÖKALUA Avaa "Move" ja "Start" (F3). Kone aloittaa ajon. Varmista, että kara kahtuu liikkumaan esteettä työalueella. Huomaa myös, että terän ollessa kiinnitettynä terä ei törmää työkappaleen kiinnikkeihin tai Y-akselin profiileihin. 3.6 Karan valmistelu Kiinnitä terä karaan. Varmista, että käytät oikean kokoista karan kiinnikettä. 16

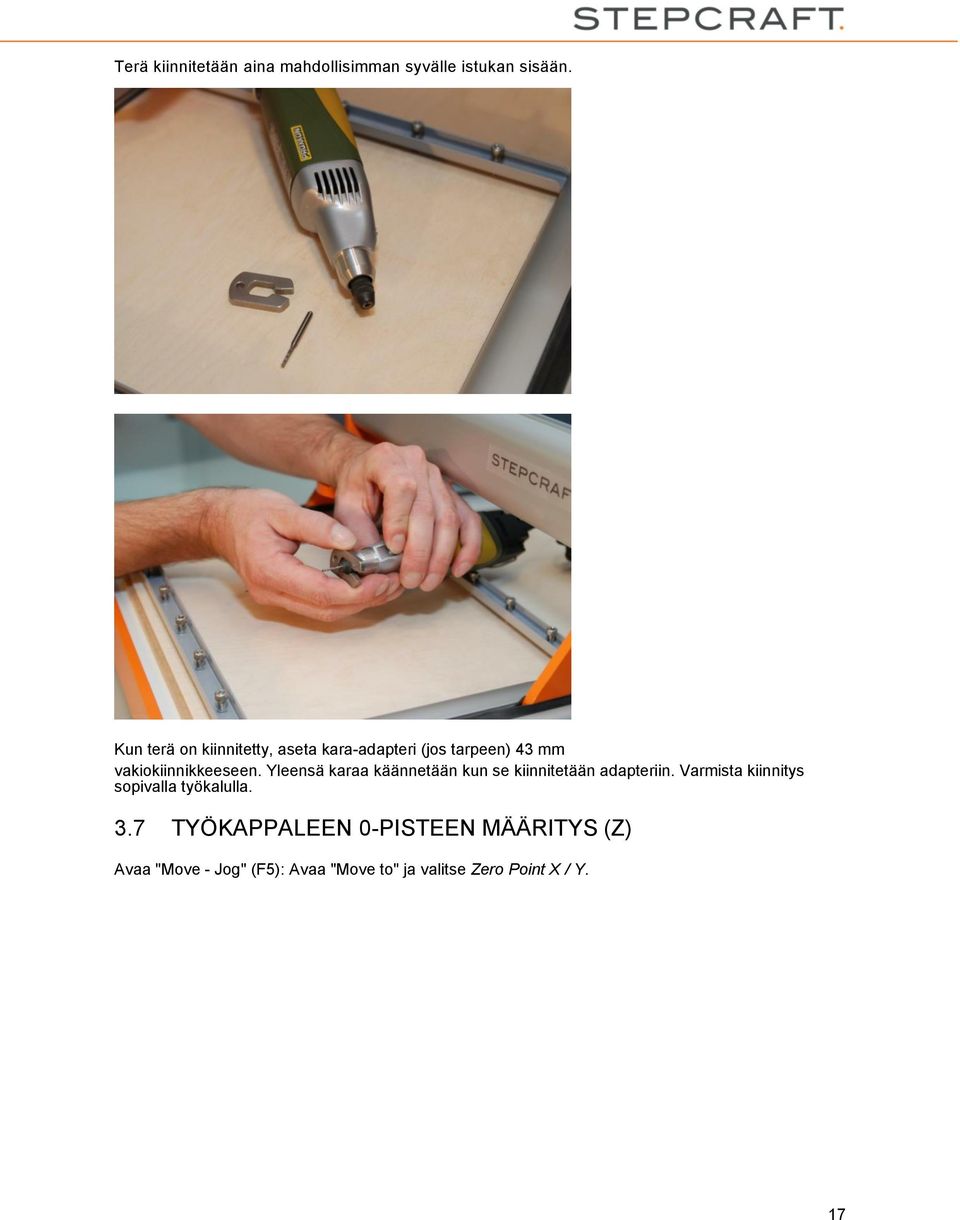

17 Terä kiinnitetään aina mahdollisimman syvälle istukan sisään. Kun terä on kiinnitetty, aseta kara-adapteri (jos tarpeen) 43 mm vakiokiinnikkeeseen. Yleensä karaa käännetään kun se kiinnitetään adapteriin. Varmista kiinnitys sopivalla työkalulla. 3.7 TYÖKAPPALEEN 0-PISTEEN MÄÄRITYS (Z) Avaa "Move - Jog" (F5): Avaa "Move to" ja valitse Zero Point X / Y. 17

18 Kone siirtyy aiemmin tallennettuun X / Y-kohtaan ("X"). Ota pala paperia, laita se työkappaleen ja terän väliin ja aja Z-akseli alas työkappaletta kohti: 18

19 Liikuta paperia edestakaisin sormin. Kun terä osuu paperiin, tallenna tämä kohta työkappaleen 0- pisteeksi Zero point XYZ : 3.8 ESIMERKKIKAPPALEEN VALMISTELU Jatka seuraavasti ensimmäistä testiajoa: - varmista työkappaleen kiinnitys - esivalitse karanopeudeksi 15,000 kierrosta / min. - käynnistä kara - Avaa "Move" ja valitse "Start" (F3). 19

20 Kone siirtyy kappaleen 0-pisteeseen X = and Y = 0.000, ja sitten alas Z-akselin suunnassa kaivertaakseen punaisella viivalla merkityn osuuden, Z = Työn eteneminen näytetään prosenteissa: Kun työ on valmis, siirtyy kara 0-pisteeseen. Pysäytä kara ja irrota työkappale. Onneksi olkoon! Olet juuri tehnyt ensimmäisen ajon STEPCRAFT-järjestelmällä. Copyright STEPCRAFT 20
