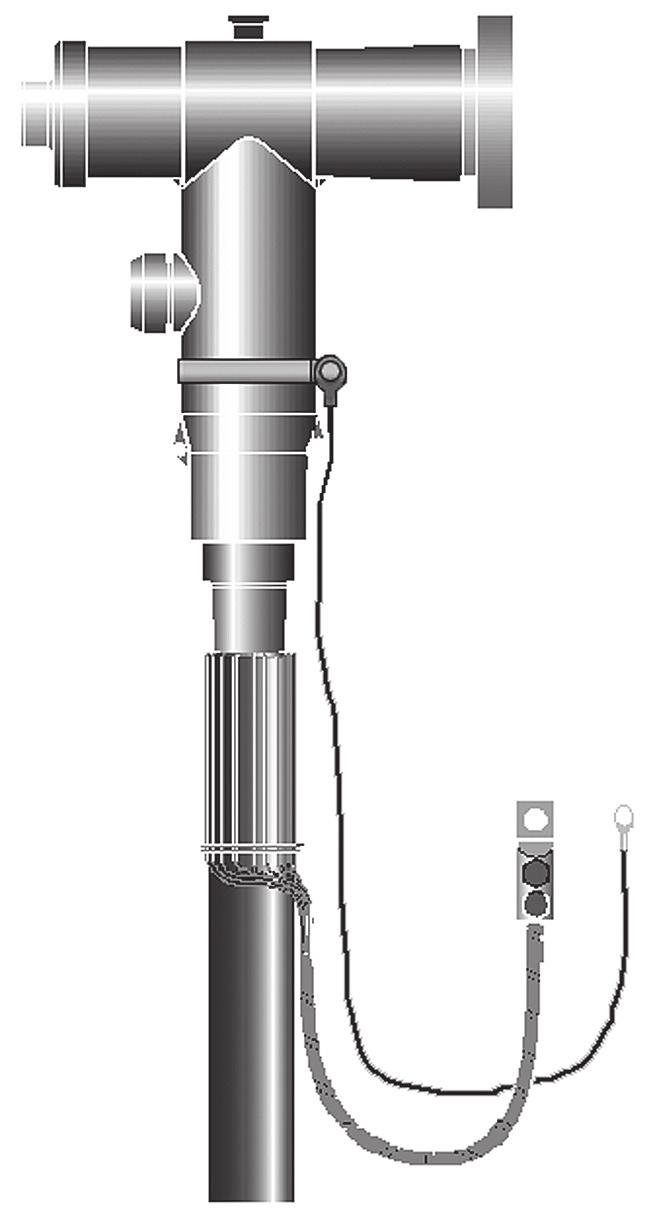

1 ASENNUSOHJE PEM1043FIN SUOMI KOSKETUSSUOJATTU PISTOKEPÄÄTE 630A, 1-JOHDINMUOVIKAAPELEILLE kv HUOM! AHXAMK-W KAAPELIN OHJE MAADOITUSPAKKAUKSEN MUKANA. PEM1390FIN

2 2/8 PEM1043FIN YLEISTÄ - Tarkista, että olet valinnut oikean pakkauksen ja että se sopii kyseiselle kaapelityypille. - Tarkista osaluettelosta, että tuotteet löytyvät pakkauksesta. - Lue asennusohje huolellisesti ennen työn aloittamista. - Tee asennus huolellisesti ja varmista, että osat ovat puhtaita asennuksen aikana. - Puhdista asennuspaikka työn jälkeen. OIKEUDELLINEN ILMOITUS - Tuotteen asennuksen saa suorittaa vain ammattitaitoinen henkilö, jolla on riittävät tiedot sähkölaitteiden asentamisesta ja sähköturvallisuudesta. Asennus tulee suorittaa voimassa olevia säädöksiä noudattaen. Lisäksi asennuksen suorittajan tulee täyttää kansallisen lainsäädännön asettamat pätevyysvaatimukset. - Ensto ei vastaa vioista, jotka aiheutuvat tuotteen virheellisestä käytöstä, väärästä asennustavasta tai kansallisten turvallisuusmääräysten noudattamatta jättämisestä. - VAROITUS! Asennusohjeiden vastainen asennus voi johtaa tuotteen vahingoittumiseen tai vakavaan onnettomuuteen. KOSKETUSSUOJATTU PISTOKEPÄÄTE 630A, 1-JOHDINMUOVIKAAPELEILLE KV Tyyppi 6/10 (12) kv 12/20 (24) kv Snro EAN Eristeen päältä Ø mm mm² mm² mm² mm² mm² mm² mm² 150 mm² mm² mm² mm²

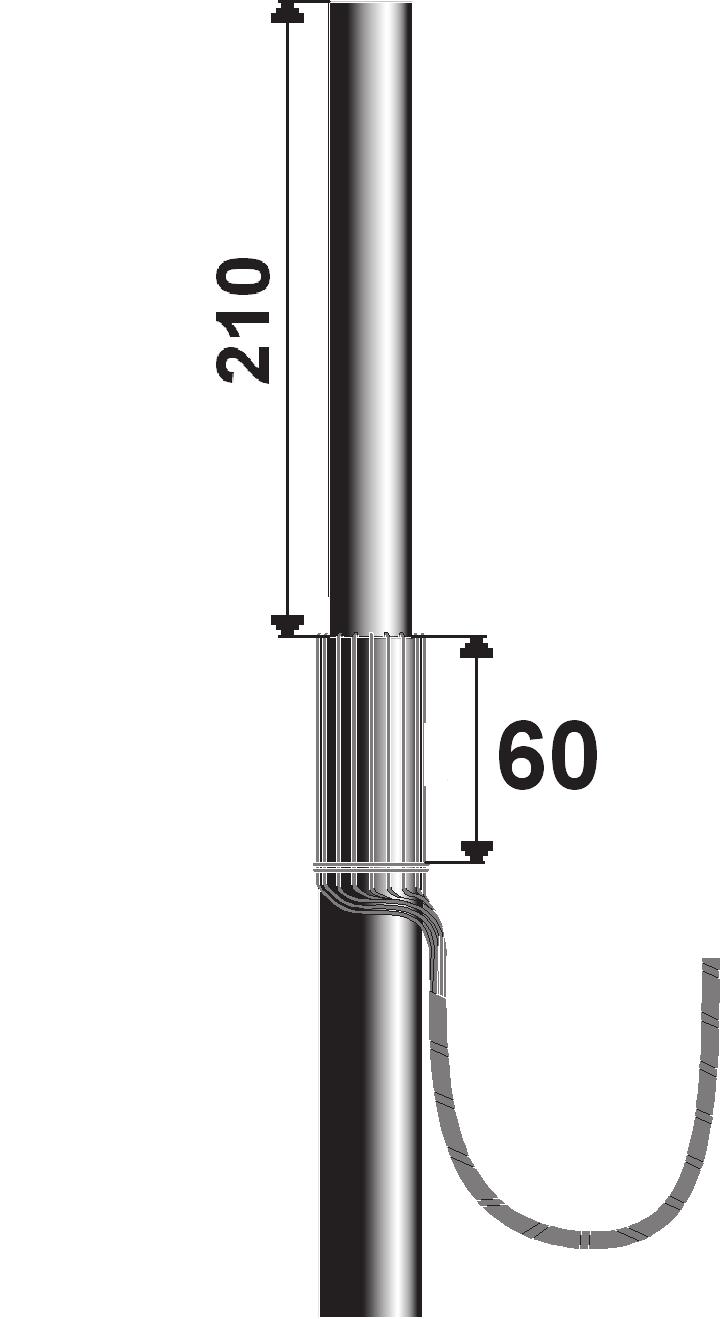

3 PEM1043FIN /8 1. Katkaise kaapelit sopivan pituisiksi, jätä riittävästi katkaisuvaraa niin että kosketussuoja kuparilankojen pituus yltää maadoituskiskoon. Puhdista kaapelin vaippa liasta n. 1 m verran Kuori vähintään n. 500 mm kaapelin vaippaa. Merkitse kojeiston kartion kohta 210 mm päähän kaapelin vaipasta. Mitoita kaapelin katkaisukohta kojeiston kartion mukaan siten, että kaapeli pistokepäätteen liukukosketin yltää kojeiston kartioon Taivuta kuparilangat alas kaapelivaipan päälle tasaisin välein siten, että kuparilangat eivät ole ristissä Kiinnitä kuparilangat kaapelivaipan päälle kuparilankasidoksella n. 60 mm päähän kaapelivaipan kuorinnasta. Katkaise kaapeli 210 mm päästä.

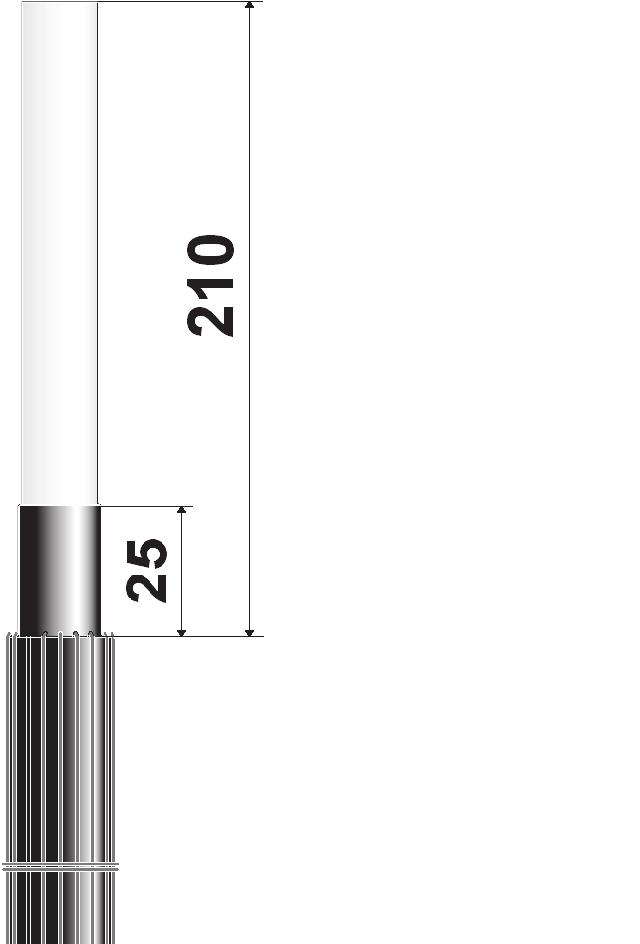

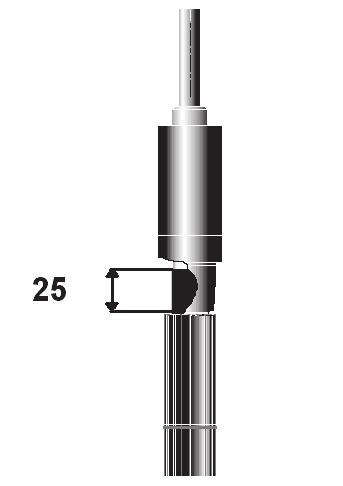

4 4/8 PEM1043FIN Kuori huolellisesti hohtosuoja siten, että puolijohtavaa (mustaa) materiaalia ei jää eristeen pinnalle. Jos puolijohtavaa materiaalia jää eristeen pinnalle niin poista se lasin palalla pitkittäisin vedoin. Jätä hohtosuojaa 25 mm kuorimatta. Hio PEX-eriste pakkauksessa olevalla hiomanauhalla. X 6. Poista johdineristettä mitan X mm (Enston momenttiruuvikaapelikenkä mm² X = 60 mm) Kiedo PVC-nauhaa johtimen päähän adapterin (kentänohjauskeila) asennuksen ajaksi, jotta kentänohjausadapterin sisäpinta ei naarmuunnu sen asennuksen aikana. Aseta silikonia kaapelieristeen päälle sekä kentänohjausadapterin sisään. Liu uta kentänohjaus adapteri paikoilleen. Adapterin musta alareuna tulee 25 mm hohtosuojan päälle (Huom. adapterin sisällä oleva olake).

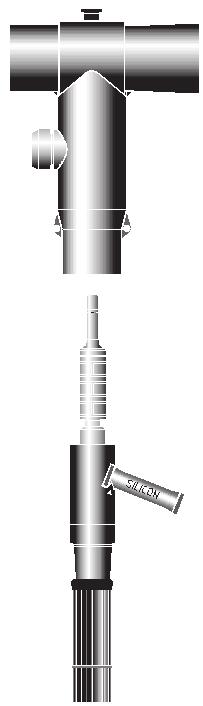

5 PEM1043FIN /8 8. Tarkasta kaapelikengän oikea kulma suhteessa kojeiston kartioon ennen sen asennusta. Asenna momenttiruuvikaapelikenkä valmistajan ohjeiden mukaisesti. Tasoita ruuvin terävät reunat, jotta ne eivät vahingoita pistokepäätteen sisäpintaa. 9. Kiedo PVC-nauhaa kentänohjausadapterin alareunaan siten, että kentänohjausadapteri pysyy paikoillaan pistokepäätteen asennuksen ajan Levitä silikonirasvaa kentänohjausadapterin päälle, sekä pistokepääte rungon sisälle. Katso, että kaapelikenkä menee oikeassa kulmassa pääte rungon sisälle. Aloita nopea ja terävä työntö 50 mm ennen adapteria ja jatka työntöä jatkuvalla liikkeellä niin että pistokepääte runko asettuu paikoilleen (kertatyönnöllä). HUOM! Vältä hidasta työntöliikettä, koska pääte ei silloin liiku paikalleen ja pistokepääte runkoa ei voi työntää liian pitkälle. PVC tape 11. Tarkista, että kaapelikenkä on kohdallaan pistokepäätteen sisällä ja adapteri on pysynyt paikallaan asennuksen ajan. 12. Puhdista eristinkartio ennen M16 läpivientitapin asentamista. 13. Kierrä M16 läpivientitappi paikoilleen aluksi ruuvimeisselillä kääntäen ja lopuksi kiintoavaimella kiristäen. 14. Kohdista pistokepäätteen kaapelikengän lapaosan reikä läpivientitappiin. Levitä silikonirasvaa eristinkartion päälle sekä pistokepäätteen suuosaan. 15. Työnnä pistokepääte eristinkartion päälle. 16. Aseta ensin tavallinen aluslevy jonka jälkeen jousilevy ja mutteripaikoilleen. Kiristä mutteri läpivientitappiin, kiristysmomentti 30 Nm.

6 6/8 PEM1043FIN Puhdista päätteen peräkartio, levitä silikonia siihen. 18. Aseta peräkartio paikoilleen, kiristä se kiinni hylsyavaimella.kiristysmomentti 30 Nm. 19. Laita puolijohtava perähattu paikoilleen. 20. Kiinnitä maadoitusjohdin 2,5 mm² ruuvilla/mutterilla pistokepäätteenpuolijohtavan ulkovaipan maadoitussilmukkaan.katkaise maadoituspunos sopivan mittaiseksi purista toiseen päähän kaapelikenkä. 21. Asenna kaapelin kosketussuojan maadoitukseen momenttiruuvikaapelikenkä. 22. Kiinnitä päätteeseen kosketussuojattu rakenne tarra.

7 PEM1043FIN MERKINTÖJÄ 7/8
