Nännikumien mitat, paine-erot ja kauluksien syvyydet ja taipumat

Transkriptio

1 Nännikumien mitat, paine-erot ja kauluksien syvyydet ja taipumat MTT Maitokoneet Nännikumin mitat 1. Kauluksen suuaukon halkaisija 1. Vetimen verenkierto 2. Tukeva ote vetimestä ei hörimistä eli ei paineiskuja 2. Kauluksen syvyys 1. Jotta vedin saisi hierontaa 2. Jotta vedin tiivistyisi sukkaa vasten kaulusalipaine kitka kiipeäminen 3. Sukan halkaisija 1. Olisi hyvä olla 1-2 mm pienempi kuin vetimen halkaisija 2. Vaikuttaa vetimen ja nännikumin väliseen kitkaan kiipeämisen estäminen 3. Vaikuttaa kaulusalipaineen tasoon 4. Sukan jäykkyys yy paine-ero ensimmäiseen kosketukseen (TPPD) 1. Vaikuttaa vetimen hierontaan (kesto ja voima/paine) 5. Sukan muoto 1. Sylinterimäinen tai lievä kartio (alaspäin pienenevä) 2. Halkaisijat 75 ja 100 mm kauluksen alapuolella 1

2 Kauluksen aukon ja sukan halkaisijat 1. Kauluksen aukon halkaisija 2. Sukan halkaisija: - 75 mm kauluksesta mm kauluksesta Miksi? Kauluksen aukon halkaisija Vetimen verenkierto sopiva tiukkuus Tukeva ote vetimestä ei hörimistä eli ei paineiskuja Sukan halkaisija Olisi hyvä olla 1-2 mm pienempi kuin vetimen halkaisija Vaikuttaa vetimen ja nännikumin väliseen kitkaan kiipeämisen estäminen Vaikuttaa kaulusalipaineen tasoon Nännikumin sukan paine-ero ensimmäiseen kosketukseen (TPPD) Mitataan paine-ero tilanteessa, jossa sukan seinämät koskettavat toisiaan. Miksi? Vaikuttaa vetimen hierontaan (kestoaikaan ja paineeseen) Ei tule esille perinteisessä tykyttimen testauksessa Voi muuttua esim. väärän varastoinnin seurauksena Vanhetessaan kumi kovenee 2

3 Vetimen hieronta avainasemassa Nännikumin sukan jäykkyys Vetimeen d-vaiheen aikana kohdistuvalla puristuksella on merkittävä vaikutus vetimen kuntoon, lehmän hyvinvointiin ja maidonvirtaukseen Tällä nännikumin aikaansaamalla puristuksella on vähintään yhtä suuri vaikutus kuin tykytyssuhteella, tykytysnopeudella ja tykytysvaiheiden nopeuksilla. Ks. seuraava dia Lähde: Mein ja Reinemann, 2009 Nännikumin sukan jäykkyys (TPPD) ja vetimen hieronta Alipaine Tykytys- käyrä Lypsyalipaine TPPD Vedinkanavan kudoksiin k kohdistuva puristus Häviöt: 1) Kumin muodon muutos 2) Vetimen pään alapuolisen vapaan tilan kutistuminen 3) Maidonvirtauksen pysäyttävä puristus 4) Ylipaine Hierontaan jäävä alipaine = Lypsyalipaine - TPPD Lähde: Mein ja Reinemann,

4 Joitakin ylipaineen raja-arvoja Jos ylipaine on alle 8 kpa, vedin turpoaa kudosneste ei poistu Lypsynopeus kasvaa ylipaineen noustessa 14 kpa tasolle asti Jos ylipaine on 14 kpa tai sitä suurempi, on seurauksena hyperkeratoosi. Vertaa: Liian tiukat kengät. Mitä korkeampi lypsyalipaine, sitä korkeampi ylipaine tarvitaan turvotuksen ehkäisemiseksi rajansa kaikella Kun lypsyalipainetta nostetaan, nousee ylipaine Lypsyalipaine d-vaiheen aikana ja nännikumin sukan jäykkyys (TPPD) vaikuttavat ylipaineeseen. Jos nännikumin sukka muuttuu jäykemmäksi, pienenee ylipaine Lypsyalipaineeseen vaikuttavat: laitteistoalipaine, maidon virtaus, pitkän maitoletkun pituus, maidon nostokorkeus, yhdyskappaleen ilmanotto Lähde: Mein ja Reinemann, 2009 Kauluksen syvyys, L 2 Alipaine 40 kpa Normaaliilmanpaine Miksi? Jotta vedin saisi hierontaa = lypsykoneen perusominaisuus Jotta vedin tiivistyisi sukkaa vasten Riittävä kitka vetimen ja sukan välillä = Kiipeämisen estäminen Kaulusalipaine sopivalla tasolla 4

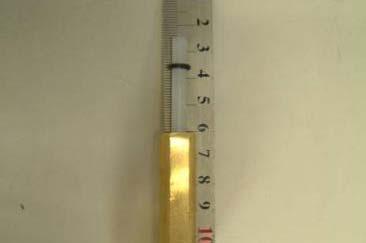

5 Kauluksen syvyyden mittaaminen Kauluksen taipuma alipaineen funktiona Mittausmenetelmä kehitteillä Seuraavat tulokset eivät ole lopullisia Tiedoksi ja pohdittavaksi Voidaan vertailla nännikumien kauluksia keskenään Käytännön merkitys avoin 5

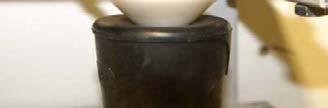

6 Nännikumin kauluksen taipuman mittaaminen Eräitä saman merkin nännikumeja Perinteinen Ohuthuulinen Pallopäinen 6
