1 tt

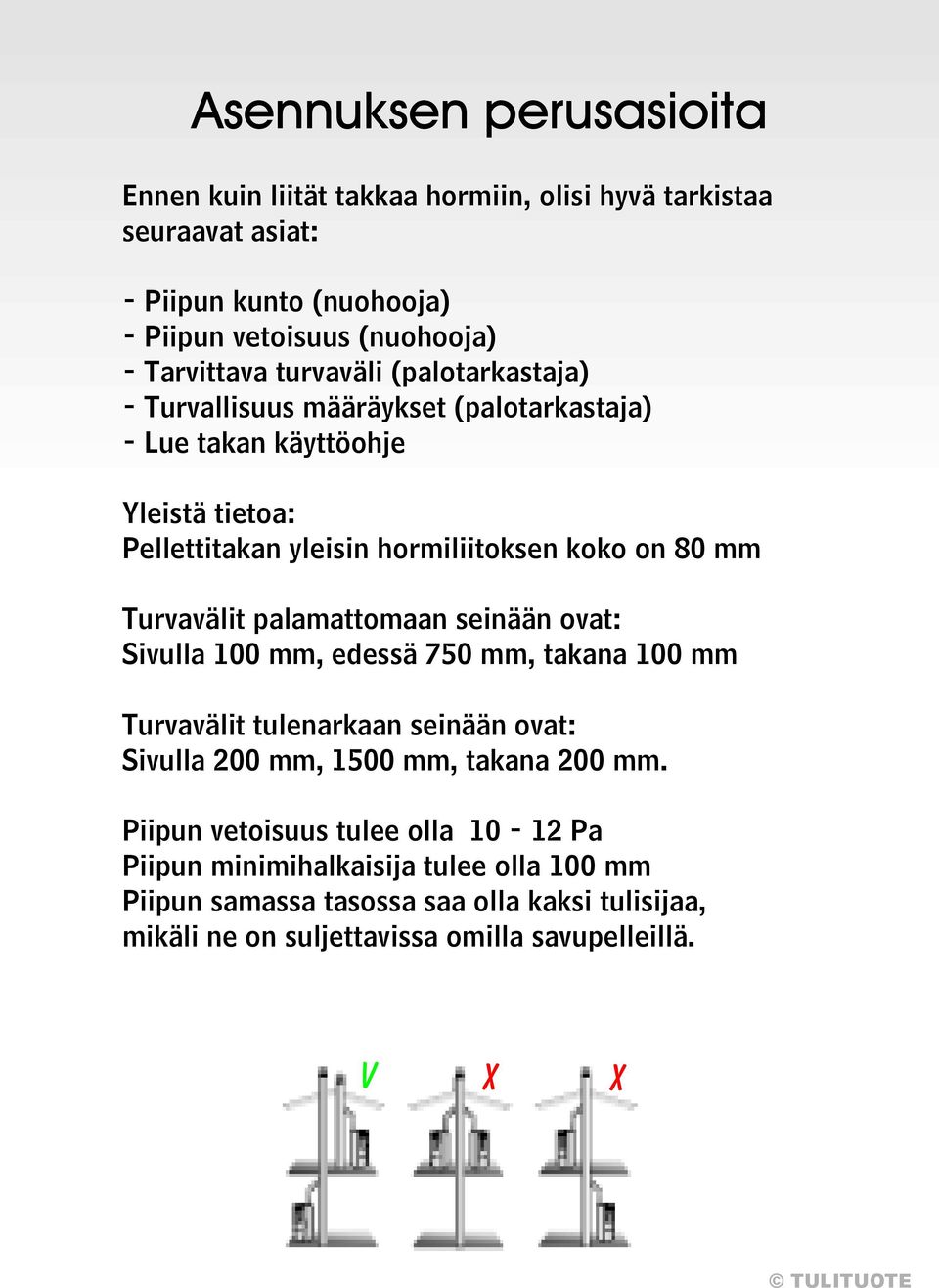

2 Asennuksen perusasioita Ennen kuin liität takkaa hormiin, olisi hyvä tarkistaa seuraavat asiat: - Piipun kunto (nuohooja) - Piipun vetoisuus (nuohooja) - Tarvittava turvaväli (palotarkastaja) - Turvallisuus määräykset (palotarkastaja) - Lue takan käyttöohje Yleistä tietoa: Pellettitakan yleisin hormiliitoksen koko on 80 mm Turvavälit palamattomaan seinään ovat: Sivulla 100 mm, edessä 750 mm, takana 100 mm Turvavälit tulenarkaan seinään ovat: Sivulla 200 mm, 1500 mm, takana 200 mm. Piipun vetoisuus tulee olla Pa Piipun minimihalkaisija tulee olla 100 mm Piipun samassa tasossa saa olla kaksi tulisijaa, mikäli ne on suljettavissa omilla savupelleillä. V X X

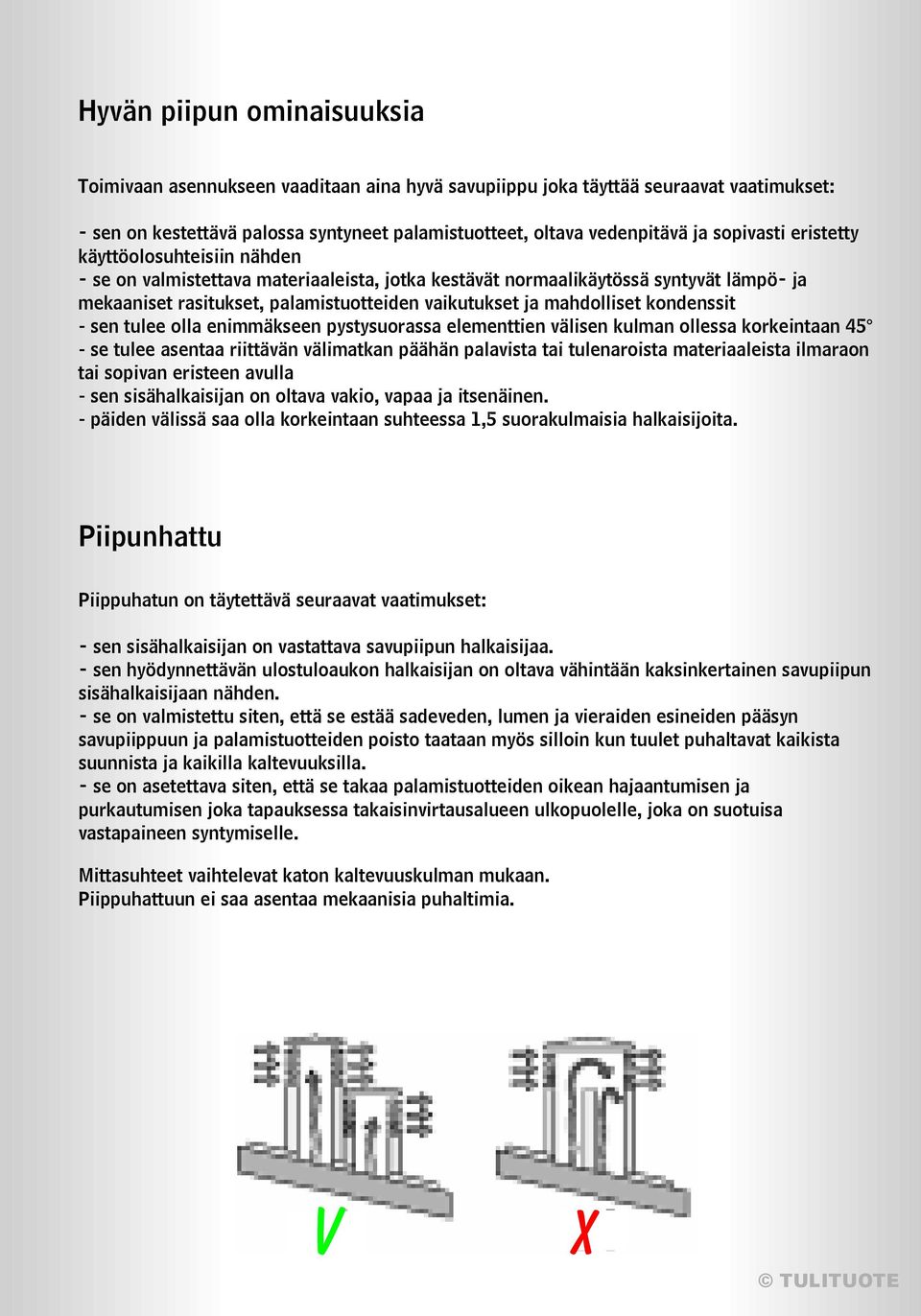

3 Hyvän piipun ominaisuuksia Toimivaan asennukseen vaaditaan aina hyvä savupiippu joka täyttää seuraavat vaatimukset: - sen on kestettävä palossa syntyneet palamistuotteet, oltava vedenpitävä ja sopivasti eristetty käyttöolosuhteisiin nähden - se on valmistettava materiaaleista, jotka kestävät normaalikäytössä syntyvät lämpö- ja mekaaniset rasitukset, palamistuotteiden vaikutukset ja mahdolliset kondenssit - sen tulee olla enimmäkseen pystysuorassa elementtien välisen kulman ollessa korkeintaan 45 - se tulee asentaa riittävän välimatkan päähän palavista tai tulenaroista materiaaleista ilmaraon tai sopivan eristeen avulla - sen sisähalkaisijan on oltava vakio, vapaa ja itsenäinen. - päiden välissä saa olla korkeintaan suhteessa 1,5 suorakulmaisia halkaisijoita. Piipunhattu Piippuhatun on täytettävä seuraavat vaatimukset: - sen sisähalkaisijan on vastattava savupiipun halkaisijaa. - sen hyödynnettävän ulostuloaukon halkaisijan on oltava vähintään kaksinkertainen savupiipun sisähalkaisijaan nähden. - se on valmistettu siten, että se estää sadeveden, lumen ja vieraiden esineiden pääsyn savupiippuun ja palamistuotteiden poisto taataan myös silloin kun tuulet puhaltavat kaikista suunnista ja kaikilla kaltevuuksilla. - se on asetettava siten, että se takaa palamistuotteiden oikean hajaantumisen ja purkautumisen joka tapauksessa takaisinvirtausalueen ulkopuolelle, joka on suotuisa vastapaineen syntymiselle. Mittasuhteet vaihtelevat katon kaltevuuskulman mukaan. Piippuhattuun ei saa asentaa mekaanisia puhaltimia. V X

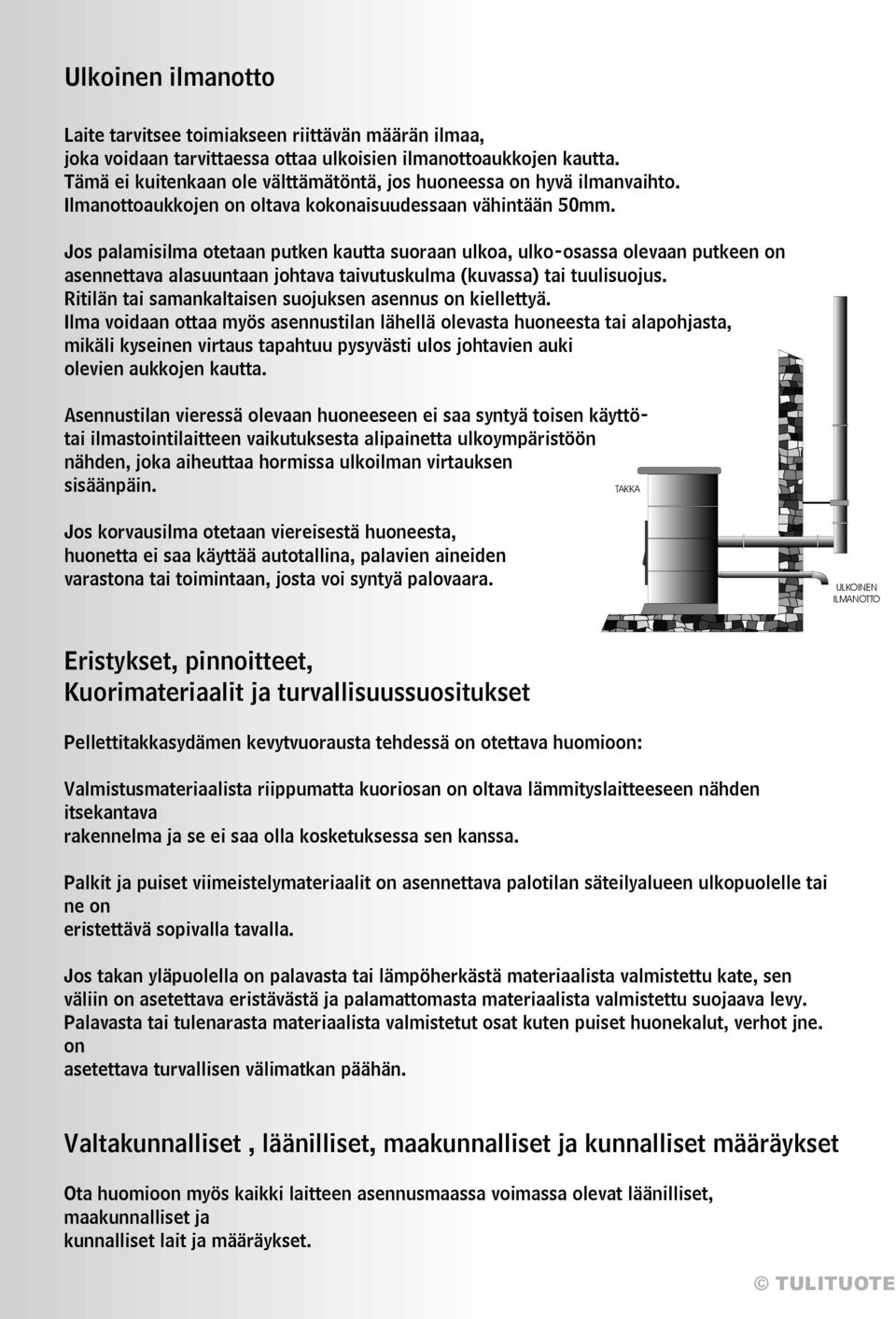

4 Ulkoinen ilmanotto Laite tarvitsee toimiakseen riittävän määrän ilmaa, joka voidaan tarvittaessa ottaa ulkoisien ilmanottoaukkojen kautta. Tämä ei kuitenkaan ole välttämätöntä, jos huoneessa on hyvä ilmanvaihto. Ilmanottoaukkojen on oltava kokonaisuudessaan vähintään 50mm. Jos palamisilma otetaan putken kautta suoraan ulkoa, ulko-osassa olevaan putkeen on asennettava alasuuntaan johtava taivutuskulma (kuvassa) tai tuulisuojus. Ritilän tai samankaltaisen suojuksen asennus on kiellettyä. Ilma voidaan ottaa myös asennustilan lähellä olevasta huoneesta tai alapohjasta, mikäli kyseinen virtaus tapahtuu pysyvästi ulos johtavien auki olevien aukkojen kautta. Asennustilan vieressä olevaan huoneeseen ei saa syntyä toisen käyttötai ilmastointilaitteen vaikutuksesta alipainetta ulkoympäristöön nähden, joka aiheuttaa hormissa ulkoilman virtauksen sisäänpäin. Jos korvausilma otetaan viereisestä huoneesta, huonetta ei saa käyttää autotallina, palavien aineiden varastona tai toimintaan, josta voi syntyä palovaara. ULKOINEN ILMANOTTO Eristykset, pinnoitteet, Kuorimateriaalit ja turvallisuussuositukset Pellettitakkasydämen kevytvuorausta tehdessä on otettava huomioon: Valmistusmateriaalista riippumatta kuoriosan on oltava lämmityslaitteeseen nähden itsekantava rakennelma ja se ei saa olla kosketuksessa sen kanssa. Palkit ja puiset viimeistelymateriaalit on asennettava palotilan säteilyalueen ulkopuolelle tai ne on eristettävä sopivalla tavalla. Jos takan yläpuolella on palavasta tai lämpöherkästä materiaalista valmistettu kate, sen väliin on asetettava eristävästä ja palamattomasta materiaalista valmistettu suojaava levy. Palavasta tai tulenarasta materiaalista valmistetut osat kuten puiset huonekalut, verhot jne. on asetettava turvallisen välimatkan päähän. Valtakunnalliset, läänilliset, maakunnalliset ja kunnalliset määräykset Ota huomioon myös kaikki laitteen asennusmaassa voimassa olevat läänilliset, maakunnalliset ja kunnalliset lait ja määräykset.

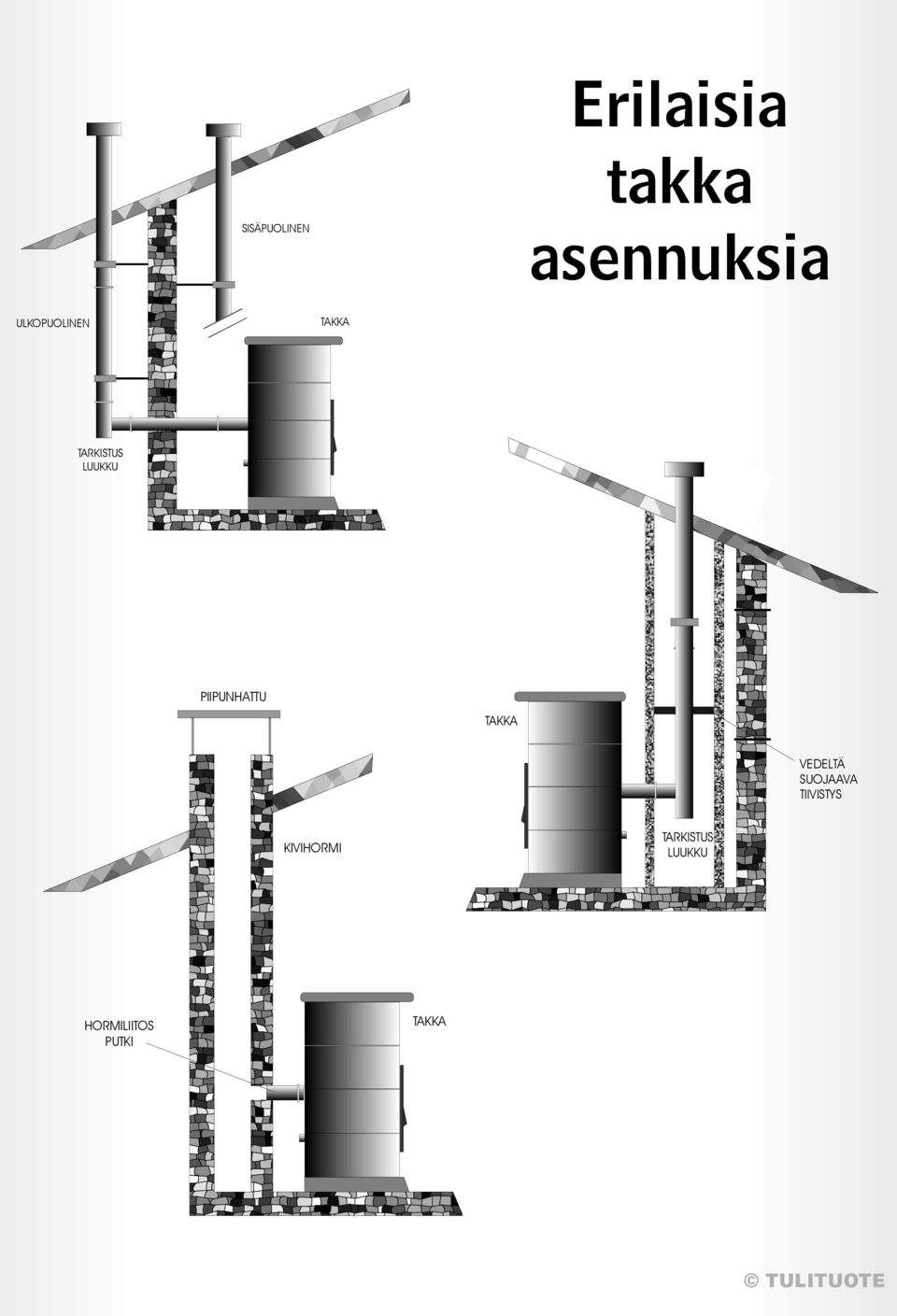

5 SISÄPUOLINEN Erilaisia takka asennuksia ULKOPUOLINEN TARKISTUS LUUKKU PIIPUNHATTU VEDELTÄ SUOJAAVA TIIVISTYS KIVIHORMI TARKISTUS LUUKKU HORMILIITOS PUTKI

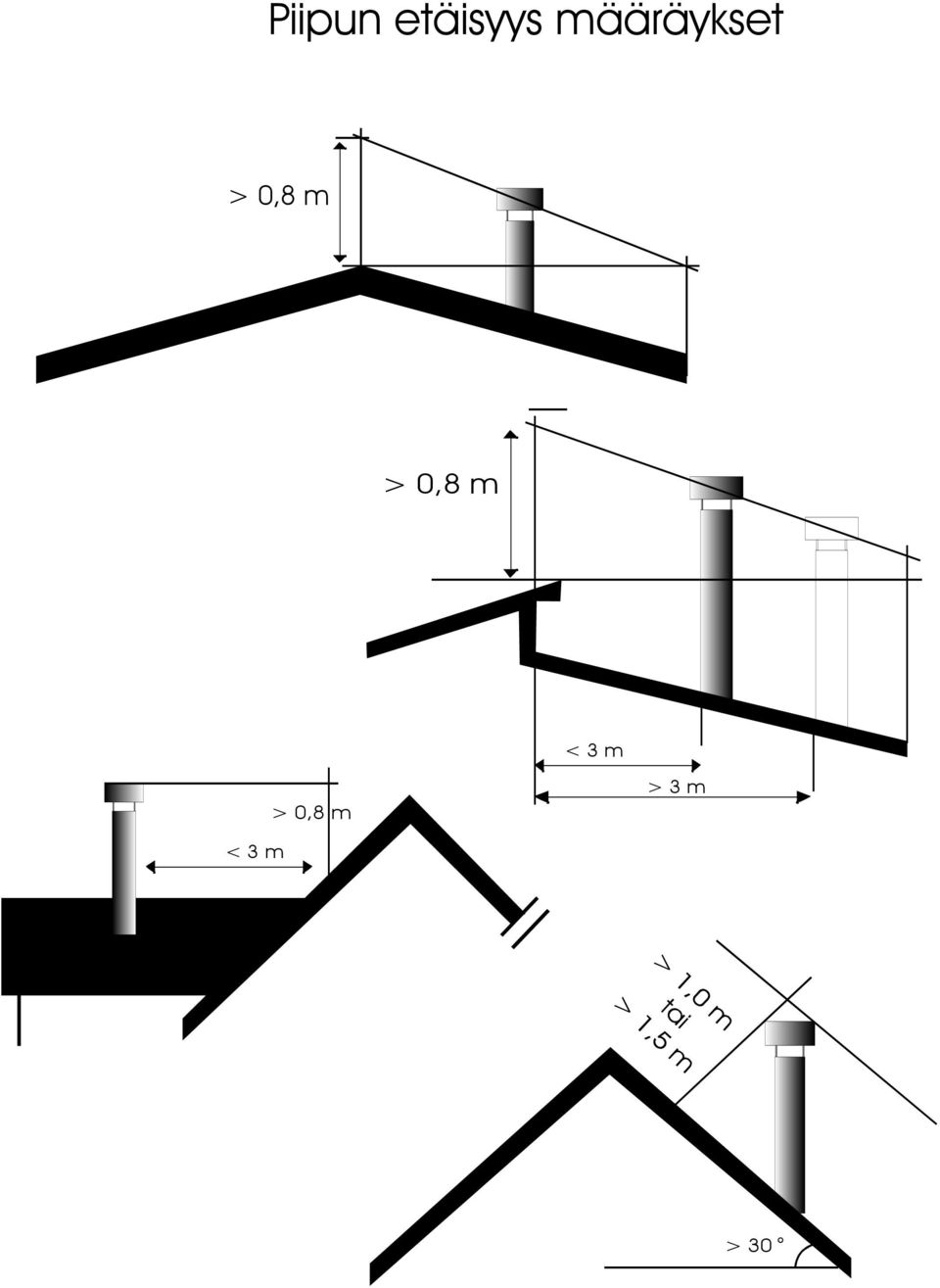

6 Piipun etäisyys määräykset > 0,8 m > 0,8 m < 3 m > 0,8 m > 3 m < 3 m > 30
