Omavoimaiset säätimet on suunniteltu integroitaviksi suoraan lämmönsiirtimeen. Niiden avulla lämmönsiirrin säätää käyttöveden lämmitystä.

Transkriptio

1 Tekninen esite Lämmönsiirtimen omavoimaiset säätimet (PN16) PM2+P Suhteellinen virtaussäädin, jossa sisäänrakennettu p -säädin (NS) PTC2+P Virtauksen mukaan toimiva lämpötilansäädin, jossa sisäänrakennettu p-säädin (NS) Kuvaus PM2+P PTC2+P Omavoimaiset säätimet on suunniteltu integroitaviksi suoraan lämmönsiirtimeen. Niiden avulla lämmönsiirrin säätää käyttöveden lämmitystä. Tuoteperhe tarjoaa laajan valikoiman tuotteita eri tarpeisiin esimerkiksi säätöominaisuuksien ja seisontatilan (ei kuormaa) mukaisesti. Innovatiivisen suunnittelun ansiosta liitos lämmönsiirtimeen on yksinkertainen, nopea ja luotettava. Lisäksi käyttöveden lämmittimet ovat pienikokoisia ja helppokäyttöisiä. Säätimien kapasiteetti riittää täysin huoneistojen ja omakotitalojen käyttöveden lämmitykseen. Ne voidaan asentaa suoraan kaukolämpöverkkoon, lämmitysjärjestelmien ryhmään tai rakennuksen omaan kattilajärjestelmään. Säädin on yhdistetty sekä lämmitysjärjestelmän ensiöpuolelle että toisiopuolelle kylmään veteen. Säätimessä on kaksoistiiviste vuotojen ehkäisemiseksi. Tiivisteiden välissä on aukko, joka johtaa venttiilin ulkopuolelle. Jos yksi tiiviste vuotaa, virtausaine pääsee ulos reiän kautta. Säätimillä on VA-hyväksyntä. Tärkeimmät tiedot: DN 15 k VS 2,4; 3,0 m 3 /h PN 16 Säätöalue: C (katso osio "Säätöalue") Lämpötila: Kiertovesi C Liitännät: - Liitosmutteri - O-rengas DH-SMT/SI VD.LJ.G3.20 Danfoss 10/2012 1

2 Tilaaminen Esimerkki: Virtauksen mukaan toimiva lämpötilansäädin, jossa sisäänrakennettu p-säädin (NS); 90-asteinen malli; vaimentamaton; DN 15; k VS 2,4; PN 16; säätöalue C, liitäntä liitosmutterilla - 1 PTC2+P DN 15 -säädin Tilausnro: 003L Vaimentamaton 1) Kuva Malli DN PM2+P 15 PTC2+P 3) 15 k VS Säätöalue 4) Liitäntä 2) Tilausnro Liitäntä 2) Tilausnro (m 3 /h) ( C) 2,4 003L L O-rengas Liitosmutteri 3,0 003L L3807 2,4 003L L O-rengas Liitosmutteri 3,0 003L L3823 Lisävarusteet: - 1 Seisontasäädin Tilausnro: - 1 Anturitiivistesarjan kotelo Tilausnro: 013U8102 1) Katso lisätietoja osiosta Valintaohje 2) lämmönsiirtimeen 3) Säätimen mukana toimitetaan termomoottori, jossa on vakioanturi ja M14-kokoinen anturitiivistesarja (mukana ei tule anturitiivistesarjan koteloa, joka on lisävaruste) 4) katso osio "Säätöalue" 90 malli - Vaimennettu 1) Kuva Malli DN PM2+P 15 k VS Säätöalue 4) Liitäntä 2) Tilausnro Liitäntä 2) Tilausnro (m 3 /h) ( C) 2,4 003L L O-rengas Liitosmutteri 3,0 003L L3873 PTC2+P 3) 15 2,4 003L L O-rengas Liitosmutteri 3,0 003L L3881 1) Katso lisätietoja osiosta Valintaohje 2) lämmönsiirtimeen 3) Säätimen mukana toimitetaan termomoottori, jossa on vakioanturi ja M14-kokoinen anturitiivistesarja (mukana ei tule anturitiivistesarjan koteloa, joka on lisävaruste) 4) katso osio "Säätöalue" Muut mallit - Vaimentamaton 1) Kuva Malli 3) DN k VS Säätöalue 4) Malli Liitäntä 2) Tilausnro (m 3 /h) ( C) PTC2+P 15 3, L3933 Ulkokierre 90 / L Liitosmutteri 003L3896 1) Katso lisätietoja osiosta Valintaohje 2) lämmönsiirtimeen 3) Säätimen mukana toimitetaan termomoottori, jossa on vakioanturi ja M14-kokoinen anturitiivistesarja (mukana ei tule anturitiivistesarjan koteloa, joka on lisävaruste) 4) katso osio "Säätöalue" Tarvikkeet Tuotenimet Kuumaliitossarja 1) Anturitiivistesarjan kotelo 4 2) Tilausnro 003L U8102 1) Vain säätimille, joissa on O-rengasliitäntä. Katso lisätietoja osioista "Käyttöperiaate" tai "Asennustiedot" 2) Tuote sisältää anturitiivistesarjan kotelon ja tiivisteen; R ½ M14 1 mm, EPDM-kumi Ø mm Huo ltosarjat Tuotenimet Termomoottori, jossa yleisanturi Termomoottori, jossa vakioanturi Säätöalue Tilausnro 1) PTC2+P:lle L L L3888 Termomoottori, jossa vakioanturi ja lyhyen anturin L3889 tiivistesarja 1) Katso lisätietoja osiosta Asennuspaikat. Anturin mukana toimitetaan M14-kokoinen anturitiivistesarja 2 VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

3 Tekniset tiedot Nimellishalkaisija DN 15 Termostaattisäätimen k VS -arvo (k VS, TC ) 2,4 3,0 m 3 /h Sisäänrakennetun p-säätimen k VS -arvo (k VS, DP ) 5,0 Rajoitettu p termostaattisäätimellä (Δp TC ) bar 0,16 Vähimmäisvirtaama ensiöpuolella (Q 1,min. ) Enimmäisvirtaama ensiöpuolella (Q 1,maks. ) l/h Vähimmäisvirtaama toisiopuolella (Q 2,min. ) 120 Suurin suositeltu virtaama toisiopuolella (Q 2,maks. ) ) Nimellispaine PN 16 3) Enimmäispaine-ero ensiöpuolella 6 bar Suurin sallittu paine-ero toisiopuolella 1,0 Virtausaine Kiertovesi / korkeintaan 30-prosenttinen vesi-glykoliseos 1) Kuuma käyttövesi (klooripitoisuus korkeintaan 200 ppm) 2) Virtausaineen ph Min. 7, maks. 10 3) Virtausaineen lämpötila Säätöalue ºC Anturin suurin sallittu lämpötila 4) 120 Kapillaariputken pituus 4) m 0,6 Materiaalit Kotelot CuZn36Pb2As (CW 602N) Kartion ja kalvon tuki MPPE (Noryl) Pääkara Ruostumaton teräs, mat. nro Kalvo, O-renkaat EPDM Lämpötila-anturi Kupari, mat. nro ) pätee ensiöpuoleen 2) pätee toisiopuoleen 3) ensiö- ja toisiopuolella 4) termostaattimalleissa 5) paine-ero toisiopuolella (Δp 2 ) 1 bar VDI 6003:n mukainen luokitus Malli Pesuallas 1) Suihkut 3) PM2+P III 2) II PTC2+P III III 1) Vedentulonopeuden vaiheet l/min. 2) Seisontasäädin asennettuna, jotta lämmönsiirrin pysyy esikuumennettuna ilman kuormaa. 3) Vedentulonopeuden vaiheet l/min. Säätimen ensiöpuolen edellyttämä vähimmäispaine-ero lasketaan seuraavalla kaavalla: Mittauksessa tuloveden lämpötila oli jatkuvasti 75 C ja järjestelmän paine-ero 0,5 baaria. Jos tuloveden lämpötila muuttuu, PM2+P:tä täytyy säätää käsin. Toisiopuoli Δp ENSIÖ, min. Q k 2 ENSIÖ,maks. VS,DP Δp TC Kuviossa näkyy toisiopuolen painehäviö suhteessa toisiopuolen virtaamaan. * TC - termostaattisäädin 2 Ehdotus: Jos suurin virtaama ensiöpuolella on alle 1 m 3 /h (1000 l/h), valitse aina k VS = 2,4 m 3 /h, ja jos se on suurempi, valitse k VS = 3,0 m 3 /h. DH-SMT/SI VD.LJ.G3.20 Danfoss 10/2012 3

4 Säätöalue Pätee termostaattisäädin PTC2+P: hen Toisiopuolen virtauksen lämpötila (T22) Säätöalue Ensiöpuolen virtauksen lämpötila (T11) Lämpötila-asetukset riippuvat sovelluksesta. Annetut arvot ovat likimääräisiä. Valintaohje Tyyppi Käyttö Kuvaus KLT LKV Toiminnot Suhteellinen virtaussäädin, jossa sisäänrakennettu paine-erosäädin (NC) PM2+P Tyypilliset käyttöolosuhteet 2 Kaukolämpöjärjestelmät, joissa tuloveden lämpötila KLP DP ei juuri vaihtele mutta järjestelmän paine-ero on PM2+P QC suuri tai vaihteleva. KV 3 1 Seisontasäätimen mahdollisuus Seisontasäädin on lisättävissä. Se voidaan lisätä joko sarjaan 1 3 (jolloin se lämmittää koko lämminsiirrintä) tai rinnan ennen lämmönsiirrintä 2 3 (jolloin se lämmittää vain tulovesiputkia). PTC2+P KLT KLP KV PTC2+P 2 TC 3 QC DP 1 LKV Toiminnot Virtauksen mukaan toimiva lämpötilansäädin, jossa sisäänrakennettu paine-erosäädin (NC) Tyypilliset käyttöolosuhteet Kaukolämpöjärjestelmät, joissa tuloveden lämpötila vaihtelee ja järjestelmän paine-ero on suuri ja vaihteleva. Seisontasäätimen mahdollisuus Seisontasäädin on lisättävissä. Se voidaan lisätä joko sarjaan 1 3 (jolloin se lämmittää koko lämminsiirrintä) tai rinnan ennen lämmönsiirrintä 2 3 (jolloin se lämmittää vain tulovesiputkia). 4 VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

5 Käyttöperiaate Sisäinen Lämmönsiirrin IHX Lämmönsiirrin Kuumaliitännät tai vakioliittimet Asennuspaikat Lämpötilansäädin Säädin asennetaan lämmönsiirtimen viileälle puolelle (kaukolämmön paluuputken ja lämpimän käyttöveden tuloputken puolelle). PTC2+P-säätimien mukana toimitetaan vakioanturi. Jos säädin voi saavuttaa anturin lämpötilan, on käytettävä yleisanturia. Vakioanturi Anturi täytyy aina sijoittaa säädintä lämpimämpään kohtaan. Yleisanturi Anturin ja säätimen lämpötilaero voi olla kuinka suuri tahansa. Varoitus: Jos säätimen kotelo voi saavuttaa anturin lämpötilan, on erittäin suositeltavaa käyttää yleisanturia. Lämpötila-anturi Vakioanturit ja yleisanturit voidaan asentaa mihin asentoon tahansa. DH-SMT/SI VD.LJ.G3.20 Danfoss 10/2012 5

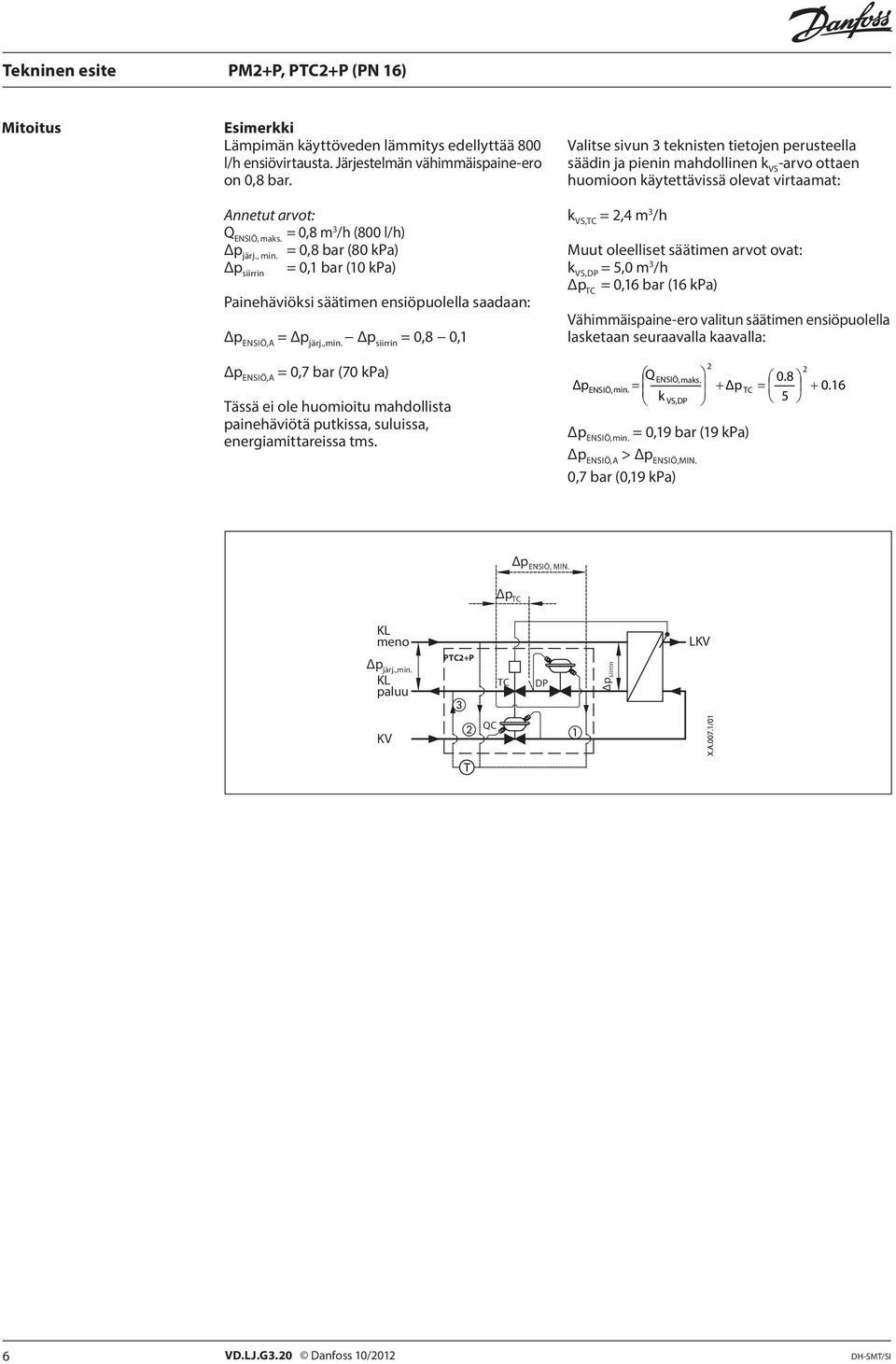

6 Mitoitus Esimerkki Lämpimän käyttöveden lämmitys edellyttää 800 l/h ensiövirtausta. Järjestelmän vähimmäispaine-ero on 0,8 bar. Annetut arvot: Q ENSIÖ, maks. = 0,8 m 3 /h (800 l/h) Δp järj., min. = 0,8 bar (80 kpa) Δp siirrin = 0,1 bar (10 kpa) Painehäviöksi säätimen ensiöpuolella saadaan: Δp ENSIÖ,A = Δp järj.,min. Δp siirrin = 0,8 0,1 Δp ENSIÖ,A = 0,7 bar (70 kpa) Tässä ei ole huomioitu mahdollista painehäviötä putkissa, suluissa, energiamittareissa tms. Valitse sivun 3 teknisten tietojen perusteella säädin ja pienin mahdollinen k VS -arvo ottaen huomioon käytettävissä olevat virtaamat: k VS,TC = 2,4 m 3 /h Muut oleelliset säätimen arvot ovat: k VS,DP = 5,0 m 3 /h Δp TC = 0,16 bar (16 kpa) Vähimmäispaine-ero valitun säätimen ensiöpuolella lasketaan seuraavalla kaavalla: Δp ENSIÖ, min. Q k 2 ENSIÖ,maks. VS,DP Δp Δp ENSIÖ,min. = 0,19 bar (19 kpa) Δp ENSIÖ,A > Δp ENSIÖ,MIN. 0,7 bar (0,19 kpa) TC Δp ENSIÖ, MIN. Δp TC KL meno Δp järj.,min. KL paluu PTC2+P 3 TC DP Δp siirrin LKV KV 2 QC 1 6 VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

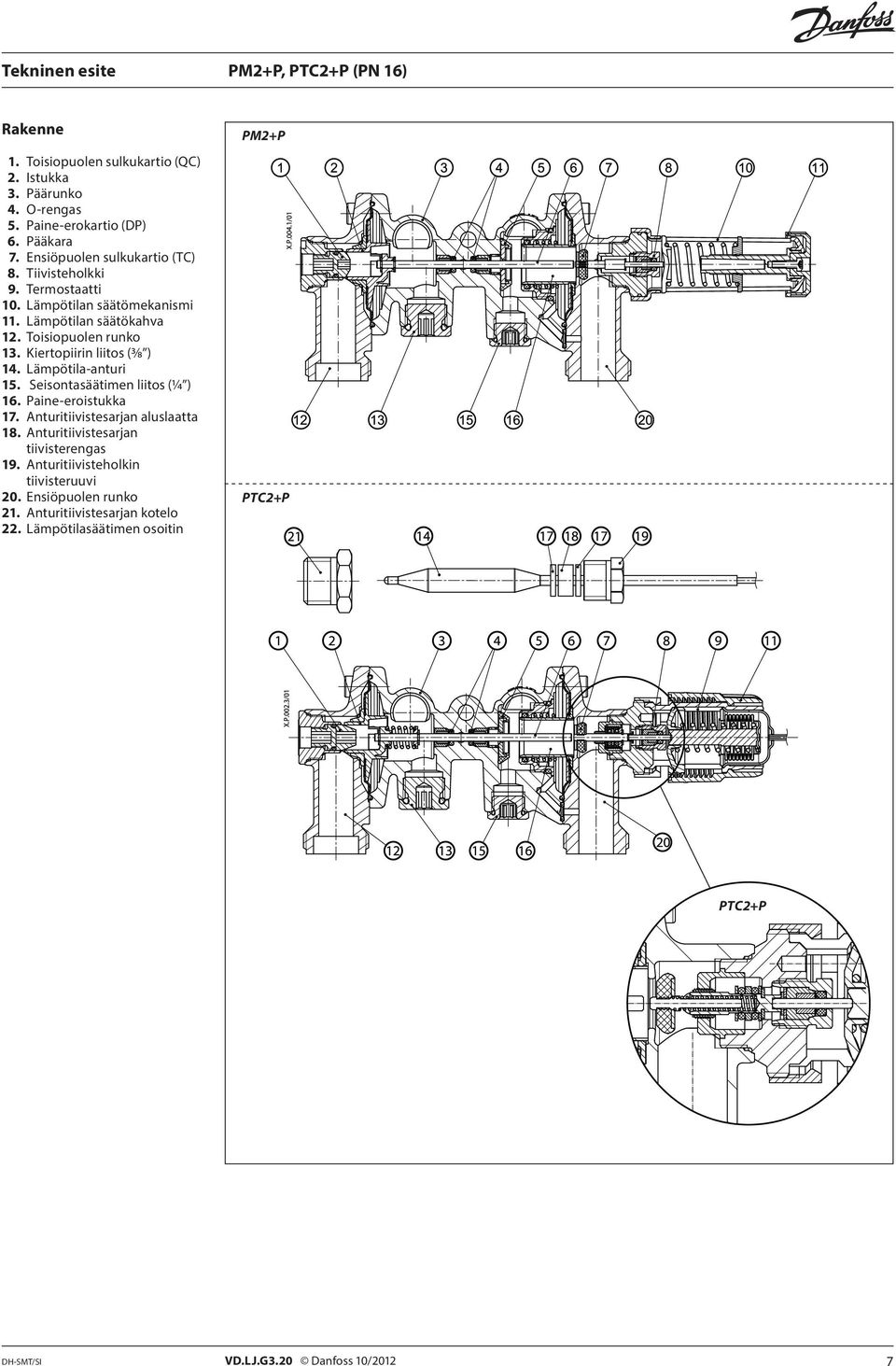

7 Rakenne 1. Toisiopuolen sulkukartio (QC) 2. Istukka 3. Päärunko 4. O-rengas 5. Paine-erokartio (DP) 6. Pääkara 7. Ensiöpuolen sulkukartio (TC) 8. Tiivisteholkki 9. Termostaatti 10. Lämpötilan säätömekanismi 11. Lämpötilan säätökahva 12. Toisiopuolen runko 13. Kiertopiirin liitos (3/8 ) 14. Lämpötila-anturi 15. Seisontasäätimen liitos (1/4 ) 16. Paine-eroistukka 17. Anturitiivistesarjan aluslaatta 18. Anturitiivistesarjan tiivisterengas 19. Anturitiivisteholkin tiivisteruuvi 20. Ensiöpuolen runko 21. Anturitiivistesarjan kotelo 22. Lämpötilasäätimen osoitin PM2+P PTC2+P PTC2+P DH-SMT/SI VD.LJ.G3.20 Danfoss 10/2012 7

8 Tehtävä Säätimellä on kolme päätehtävää, jotka voidaan valita säätimeen käyttötarkoituksen mukaan: QC Suhteellinen virtaussäädin TC Termostaattisäädin DP Paine-erosäädin KLT LKV Säädin TC DP QC KV KLP Jotta kylmän veden puolelle jäisi mahdollisimman vähän kalsiumjäämiä eikä järjestelmä altistuisi liian korkeille lämpötiloille, säädin asennetaan lämmönsiirtimen viileälle puolelle (kaukolämmön paluuputken ja lämpimän käyttöveden tuloputken puolelle). Tavallisessa käytössä normaaliolosuhteissa Danfoss XB 06 -lämmönsiirtimen ensiöpuolen paluuveden lämpötila on alle 30 C. Suhteellinen virtaussäädin, jossa sisäänrakennettu paine-erosäädin (PM2+P) Suhteellinen virtaussäädin, jossa sisäänrakennettu paine-erosäädin Vettä laskettaessa kylmä vesi virtaa säätimen toisiopuolelle 1, kulkee toisiopuolen kartion (QC) läpi 2, poistuu säätimestä 3 ja saapuu lämmönsiirtimeen. Aukossa luotu painehäviö liikuttaa kalvoa 4. Tämä saa pääkaran 5 liikkumaan oikealle, jolloin ensiöpuolen sulkukartio avautuu 6. Ensiöpuolen virtaus saapuu säätimeen 7, kulkee sisäänrakennetun paine-erosäätimen (DP) 8 ja ensiöpuolen sulkukartion (TC) läpi 6 ja poistuu säätimestä 9. Paine-erosäädin 8 säätää säätöventtiilin painetta, joten sen auktoriteetti on 100 % kaikissa olosuhteissa. Virtausnesteen lämpötilaa säädetään lämpötilan säätökahvalla 13. Liitännät kuuman käyttöveden kierrolle 11 ja seisontasäätimelle 14 sijaitsevat suoraan säätimessä. 8 VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

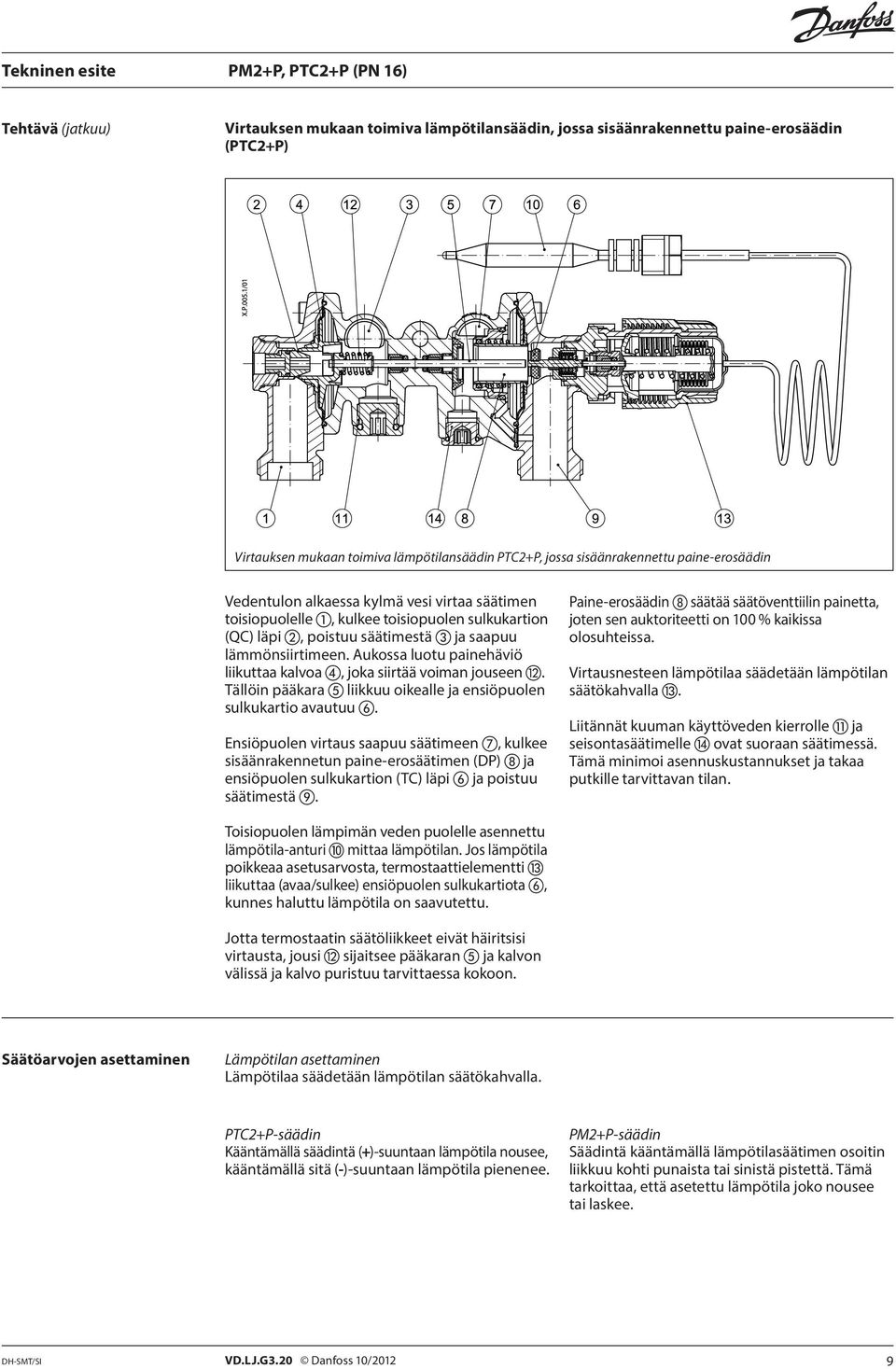

9 Tehtävä (jatkuu) Virtauksen mukaan toimiva lämpötilansäädin, jossa sisäänrakennettu paine-erosäädin (PTC2+P) Virtauksen mukaan toimiva lämpötilansäädin PTC2+P, jossa sisäänrakennettu paine-erosäädin Vedentulon alkaessa kylmä vesi virtaa säätimen toisiopuolelle 1, kulkee toisiopuolen sulkukartion (QC) läpi 2, poistuu säätimestä 3 ja saapuu lämmönsiirtimeen. Aukossa luotu painehäviö liikuttaa kalvoa 4, joka siirtää voiman jouseen 12. Tällöin pääkara 5 liikkuu oikealle ja ensiöpuolen sulkukartio avautuu 6. Ensiöpuolen virtaus saapuu säätimeen 7, kulkee sisäänrakennetun paine-erosäätimen (DP) 8 ja ensiöpuolen sulkukartion (TC) läpi 6 ja poistuu säätimestä 9. Paine-erosäädin 8 säätää säätöventtiilin painetta, joten sen auktoriteetti on 100 % kaikissa olosuhteissa. Virtausnesteen lämpötilaa säädetään lämpötilan säätökahvalla 13. Liitännät kuuman käyttöveden kierrolle 11 ja seisontasäätimelle 14 ovat suoraan säätimessä. Tämä minimoi asennuskustannukset ja takaa putkille tarvittavan tilan. Toisiopuolen lämpimän veden puolelle asennettu lämpötila-anturi 10 mittaa lämpötilan. Jos lämpötila poikkeaa asetusarvosta, termostaattielementti 13 liikuttaa (avaa/sulkee) ensiöpuolen sulkukartiota 6, kunnes haluttu lämpötila on saavutettu. Jotta termostaatin säätöliikkeet eivät häiritsisi virtausta, jousi 12 sijaitsee pääkaran 5 ja kalvon välissä ja kalvo puristuu tarvittaessa kokoon. Säätöarvojen asettaminen Lämpötilan asettaminen Lämpötilaa säädetään lämpötilan säätökahvalla. PTC2+P-säädin Kääntämällä säädintä (+)-suuntaan lämpötila nousee, kääntämällä sitä (-)-suuntaan lämpötila pienenee. PM2+P-säädin Säädintä kääntämällä lämpötilasäätimen osoitin liikkuu kohti punaista tai sinistä pistettä. Tämä tarkoittaa, että asetettu lämpötila joko nousee tai laskee. DH-SMT/SI VD.LJ.G3.20 Danfoss 10/2012 9

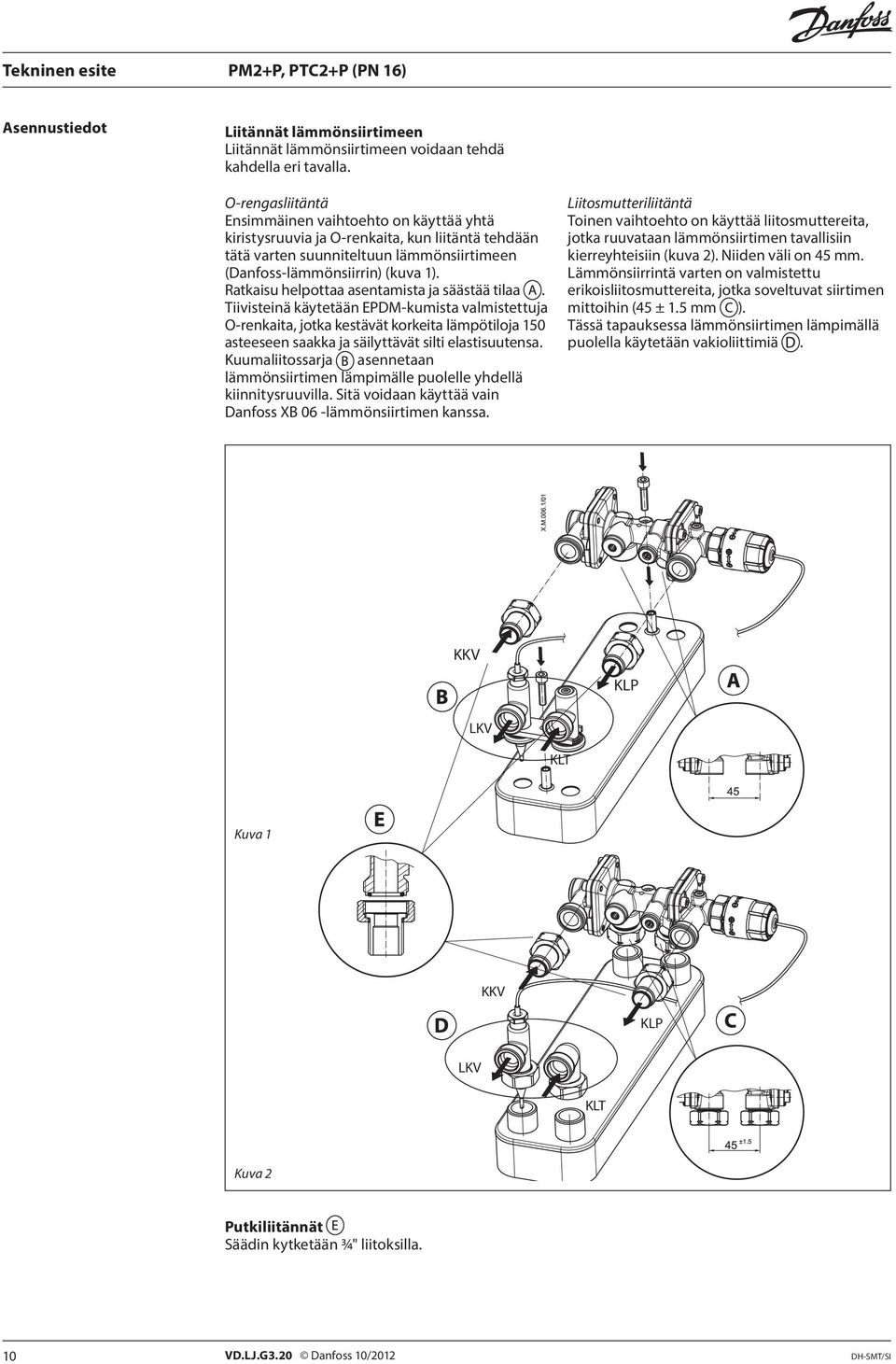

10 Asennustiedot Liitännät lämmönsiirtimeen Liitännät lämmönsiirtimeen voidaan tehdä kahdella eri tavalla. O-rengasliitäntä Ensimmäinen vaihtoehto on käyttää yhtä kiristysruuvia ja O-renkaita, kun liitäntä tehdään tätä varten suunniteltuun lämmönsiirtimeen (Danfoss-lämmönsiirrin) (kuva 1). Ratkaisu helpottaa asentamista ja säästää tilaa. Tiivisteinä käytetään EPDM-kumista valmistettuja O-renkaita, jotka kestävät korkeita lämpötiloja 150 asteeseen saakka ja säilyttävät silti elastisuutensa. Kuumaliitossarja asennetaan lämmönsiirtimen lämpimälle puolelle yhdellä kiinnitysruuvilla. Sitä voidaan käyttää vain Danfoss XB 06 -lämmönsiirtimen kanssa. Liitosmutteriliitäntä Toinen vaihtoehto on käyttää liitosmuttereita, jotka ruuvataan lämmönsiirtimen tavallisiin kierreyhteisiin (kuva 2). Niiden väli on 45 mm. Lämmönsiirrintä varten on valmistettu erikoisliitosmuttereita, jotka soveltuvat siirtimen mittoihin (45 ± 1.5 mm ). Tässä tapauksessa lämmönsiirtimen lämpimällä puolella käytetään vakioliittimiä. KKV KLP LKV KLT Kuva 1 KKV KLP LKV KLT Kuva 2 Putkiliitännät Säädin kytketään ¾" liitoksilla. 10 VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

11 Mitat PM2+P 90 Liitosmutteriliitäntä O-rengasliitäntä PTC2+P 90 Yleisanturi Anturitiivistesarjan kotelo Vakioanturi Liitosmutteriliitäntä O-rengasliitäntä Ulkokierreliitos DH-SMT/SI VD.LJ.G3.20 Danfoss 10/

12 Mitat (jatkuu) PTC2+P 90 / VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

13 Asennustiedot Seisontasäädin voidaan liittää suoraan sisäänrakennettuun säätimeen. Silloin lämmönsiirrin esilämmitetään säädettyyn lämpötilaan. KLT Säädin LKV KLP KKV Jos lämmönsiirrin halutaan ohittaa (jotta vain tulovesiputket lämpenevät), säädin täytyy sijoittaa ennen lämmönsiirrintä. Tällöin kiertotoimintoa ei voida käyttää. KLT Säädin LKV KLP KKV DH-SMT/SI VD.LJ.G3.20 Danfoss 10/

14 14 VD.LJ.G3.20 Danfoss 10/2012 DH-SMT/SI

15 DH-SMT/SI VD.LJ.G3.20 Danfoss 10/

16 16 VD.LJ.G3.20 Produced by Danfoss A/S 10/2012
