Bakteeriongelmien ennaltaehkäisy ja selvittäminen

Transkriptio

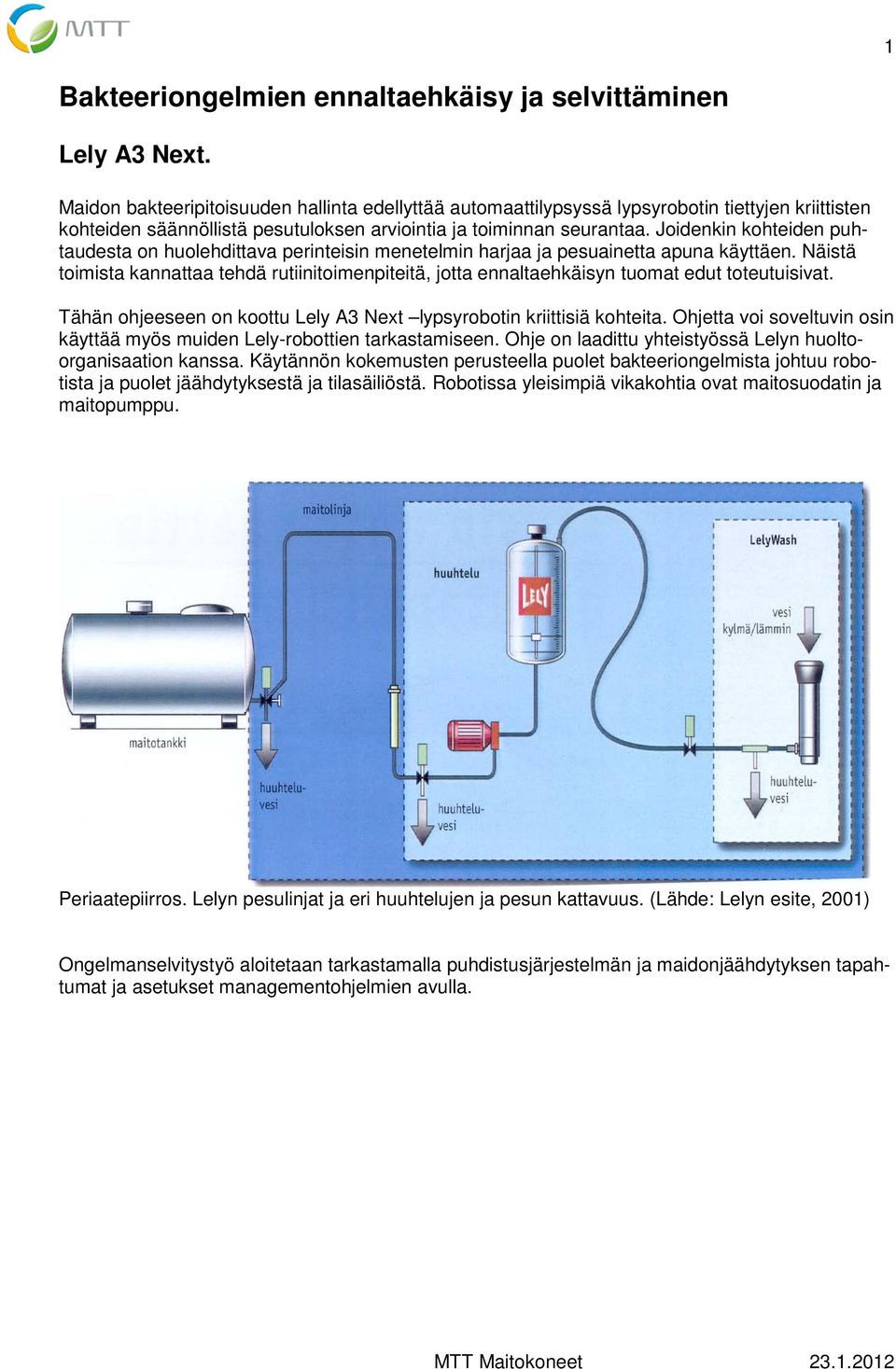

1 1 Bakteeriongelmien ennaltaehkäisy ja selvittäminen Lely A3 Next. Maidon bakteeripitoisuuden hallinta edellyttää automaattilypsyssä lypsyrobotin tiettyjen kriittisten kohteiden säännöllistä pesutuloksen arviointia ja toiminnan seurantaa. Joidenkin kohteiden puhtaudesta on huolehdittava perinteisin menetelmin harjaa ja pesuainetta apuna käyttäen. Näistä toimista kannattaa tehdä rutiinitoimenpiteitä, jotta ennaltaehkäisyn tuomat edut toteutuisivat. Tähän ohjeeseen on koottu Lely A3 Next lypsyrobotin kriittisiä kohteita. Ohjetta voi soveltuvin osin käyttää myös muiden Lely-robottien tarkastamiseen. Ohje on laadittu yhteistyössä Lelyn huoltoorganisaation kanssa. Käytännön kokemusten perusteella puolet bakteeriongelmista johtuu robotista ja puolet jäähdytyksestä ja tilasäiliöstä. Robotissa yleisimpiä vikakohtia ovat maitosuodatin ja maitopumppu. Periaatepiirros. Lelyn pesulinjat ja eri huuhtelujen ja pesun kattavuus. (Lähde: Lelyn esite, 2001) Ongelmanselvitystyö aloitetaan tarkastamalla puhdistusjärjestelmän ja maidonjäähdytyksen tapahtumat ja asetukset managementohjelmien avulla.

2 2 1. Puhdistusjärjestelmän tapahtumien valvonta A3/A3 Next/A4 järjestelmissä. Pääpesun asetukset: Mene selaimella osoitteeseen Pääset selaamaan pesujärjestelmän tapahtumia ja asetuksia. Klikkaa kohdasta Settings ja yllä oleva sivu avautuu. o Tarkasta pääpesujen määrä kohdasta Number of maincleanings. o Tarkasta pääpesujen kellonajat kohdasta Cleaning time 1-3. Mene T4C:llä kohtaan analyysit/raportit Laitteiden tapahtumat (kuvassa kaikki tapahtumat)

3 3 Tapahtumia voi suodattaa painamalla sivun oikeassa yläkulmassa (Lely logon alla) olevaa kiikarin kuvaa Valitse hakuehto o Vasemmassa kuvassa haluehtona maitosuodatin ja oikeassa kuvassa hakuehtona pääpesu. Hälytysten tarkastaminen: Mene T4C:llä kohtaan Analyysit/raportit Laitteiden tapahtumat. Paina sivun oikeassa yläkulmassa (Lely logon alla) olevaa kiikarin kuvaa. o Valitse laitteeksi verhovalikosta CRS+, tyypiksi hälytys, niin mahdolliset maitotankin hälytykset tulevat ruudulle. o Valitse laitteeksi robotti, tyypiksi hälytys tai kriittinen hälytys, niin saat ruudulle robotin mahdollisesti antamat hälytykset pääpesun veden lämpötilasta tai pesuaineen puuttumisesta.

4 4 2. Nännikuppien pesuteline, Jetterit. Jokaisen neljänneksen pesulämpötila on nähtävissä X-linkiltä. Tarkasta nännikuppien asento pesutelineessä nännikupin kaulus on tiiviisti telineessä. Telineen puhtaus on myös utareterveysasia. Vaatii säännöllisen harjapesun. 3. Nännikupit ja maitoletkut Nännikuppien vapautus X-linkiltä. Vedä letkut ulos, nännikupit lattialle. Onko maitoisia vuotoja? Mustien letkujen kunto -> jokaisen letkun taivutus ja venytys. Nännikupin nipan reunaan tulee herkimmin vuoto. Nännikumin tarkastus sormin ja silmin sekä sisältä että päältä (taskulamppu avuksi). Nännikuppi kierretään irti kannastaan. o Hylsyn O-renkaan kunto tarkastetaan. o Nännikupin pohjaosa, mahdolliset vuodot näkyvät hyvin. o Kierrä kuppi kiinni kuppiosasta kiinni pitäen. Älä pidä kiinni nännikumin kauluksesta, koska nännikumi voi kiertyä. o Tarkista lopuksi, että nännikumi ei ole kiertynyt, katso nännikumin sisälle Letkut laserin kannen alla o Suojakoppa irti ja letkujen ja väylien puhdistus -> letkut liikkuvat paremmin nännikupin asento lypsyssä. o Letkut eivät saa olla litistyneitä.

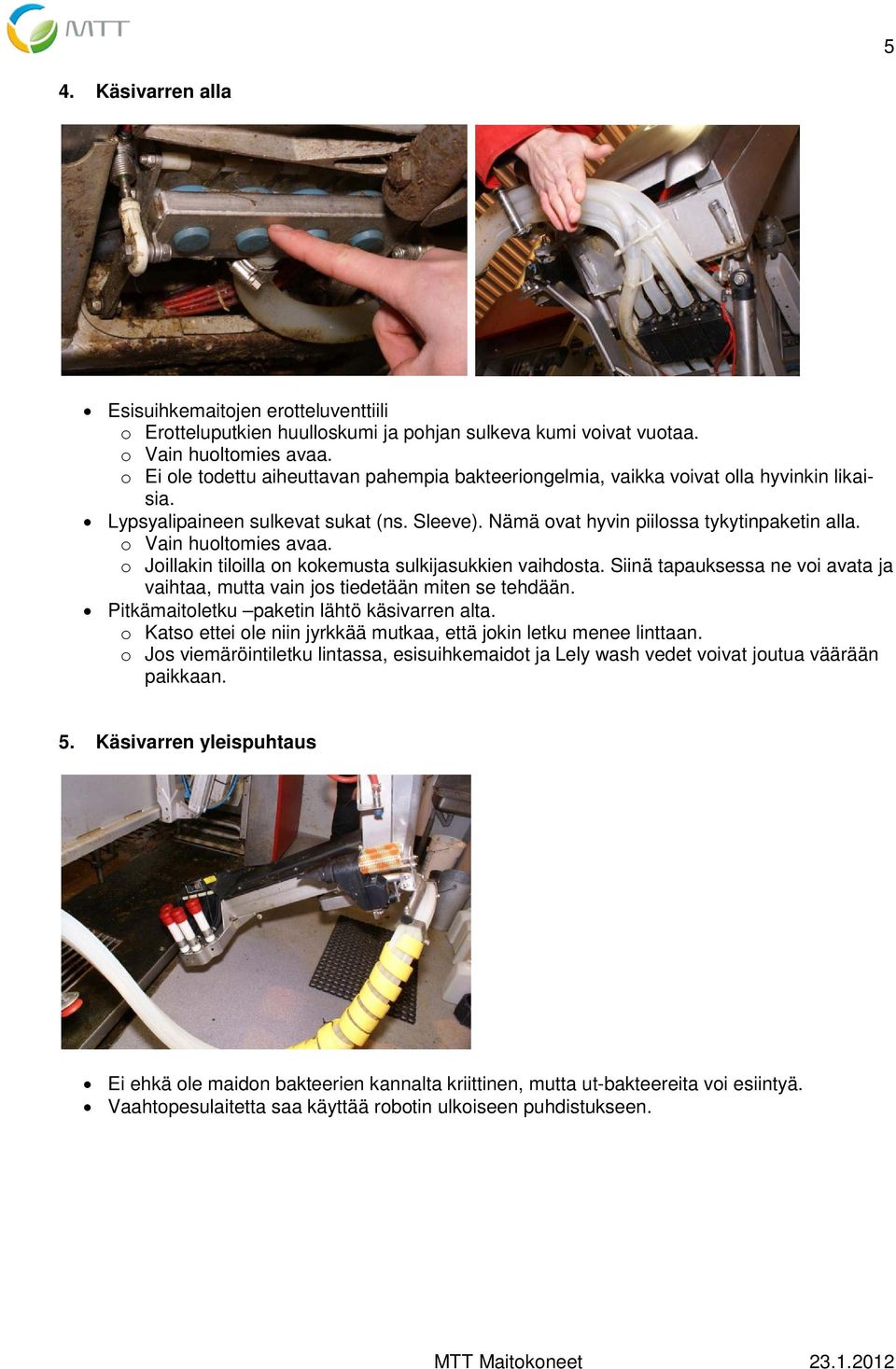

5 5 4. Käsivarren alla Esisuihkemaitojen erotteluventtiili o Erotteluputkien huulloskumi ja pohjan sulkeva kumi voivat vuotaa. o Vain huoltomies avaa. o Ei ole todettu aiheuttavan pahempia bakteeriongelmia, vaikka voivat olla hyvinkin likaisia. Lypsyalipaineen sulkevat sukat (ns. Sleeve). Nämä ovat hyvin piilossa tykytinpaketin alla. o Vain huoltomies avaa. o Joillakin tiloilla on kokemusta sulkijasukkien vaihdosta. Siinä tapauksessa ne voi avata ja vaihtaa, mutta vain jos tiedetään miten se tehdään. Pitkämaitoletku paketin lähtö käsivarren alta. o Katso ettei ole niin jyrkkää mutkaa, että jokin letku menee linttaan. o Jos viemäröintiletku lintassa, esisuihkemaidot ja Lely wash vedet voivat joutua väärään paikkaan. 5. Käsivarren yleispuhtaus Ei ehkä ole maidon bakteerien kannalta kriittinen, mutta ut-bakteereita voi esiintyä. Vaahtopesulaitetta saa käyttää robotin ulkoiseen puhdistukseen.

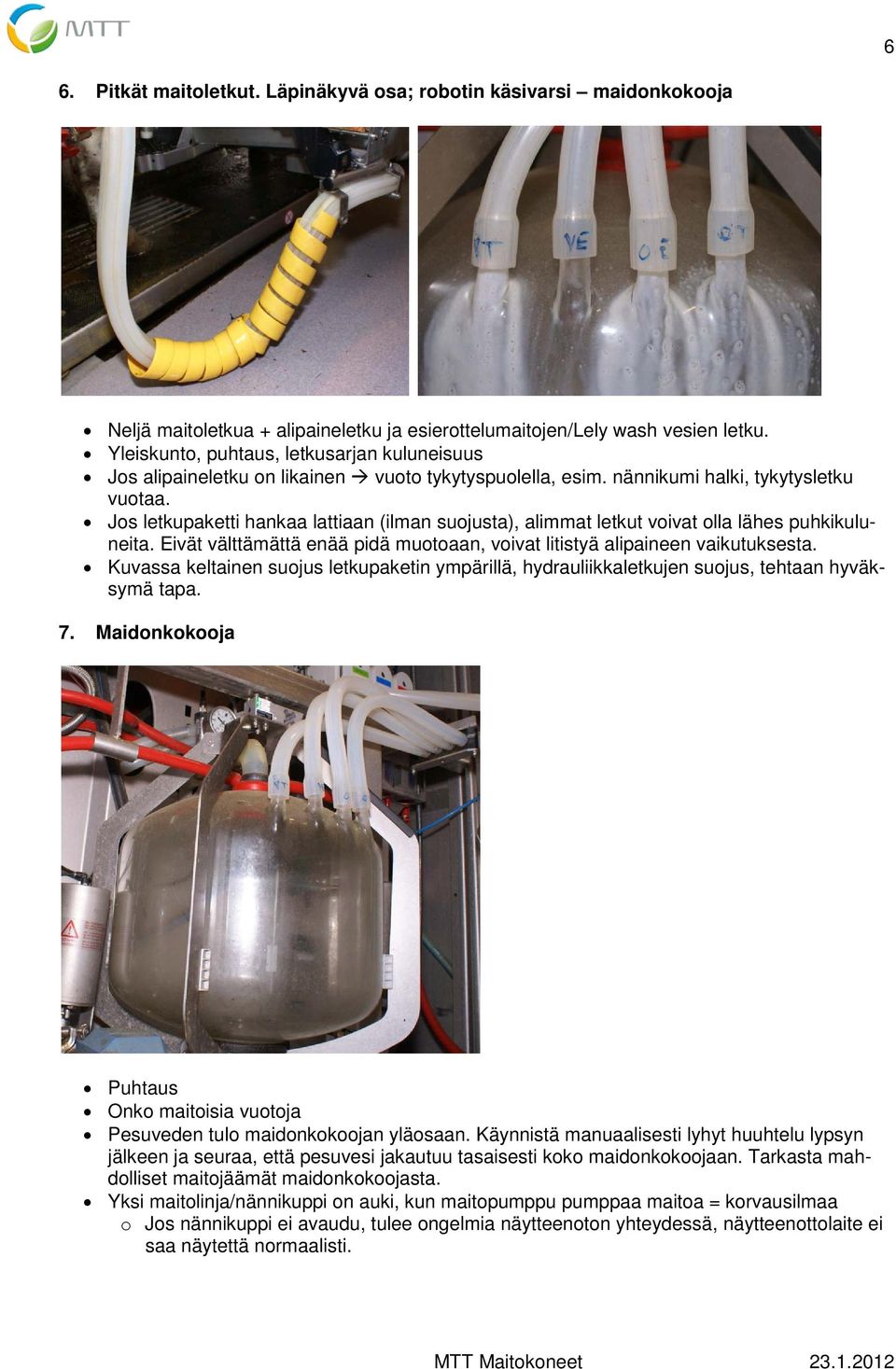

6 6 6. Pitkät maitoletkut. Läpinäkyvä osa; robotin käsivarsi maidonkokooja Neljä maitoletkua + alipaineletku ja esierottelumaitojen/lely wash vesien letku. Yleiskunto, puhtaus, letkusarjan kuluneisuus Jos alipaineletku on likainen vuoto tykytyspuolella, esim. nännikumi halki, tykytysletku vuotaa. Jos letkupaketti hankaa lattiaan (ilman suojusta), alimmat letkut voivat olla lähes puhkikuluneita. Eivät välttämättä enää pidä muotoaan, voivat litistyä alipaineen vaikutuksesta. Kuvassa keltainen suojus letkupaketin ympärillä, hydrauliikkaletkujen suojus, tehtaan hyväksymä tapa. 7. Maidonkokooja Puhtaus Onko maitoisia vuotoja Pesuveden tulo maidonkokoojan yläosaan. Käynnistä manuaalisesti lyhyt huuhtelu lypsyn jälkeen ja seuraa, että pesuvesi jakautuu tasaisesti koko maidonkokoojaan. Tarkasta mahdolliset maitojäämät maidonkokoojasta. Yksi maitolinja/nännikuppi on auki, kun maitopumppu pumppaa maitoa = korvausilmaa o Jos nännikuppi ei avaudu, tulee ongelmia näytteenoton yhteydessä, näytteenottolaite ei saa näytettä normaalisti.

7 7 8. Maitopumppu ja venttiilit Maidonkokoojan perusventtiili (iso venttiili maitopumpun ja maidonkokoojan välissä). o Kiinni lypsyn aikana (kara poikittain), avautuu kun maitopumppu pumppaa Takaiskuventtiili heti pumpun jälkeen Maitolinjan puhallusventtiili (kuva: sininen paineilmaletku menee siihen) Erotteluventtiili (kuva: kirkas letku lähtee tästä venttiilistä alaspäin) Block and bleed venttiili (kuva: punainen letku maitosuodattimelle) Maitopumpun avaus, vain huoltomiehen tekemänä o Irrottamalla moottorin ja pumpun välissä oleva peltisuojus voi nähdä vuotaako pumpun akselin stefa ulospäin. Voi nähdä myös taskulampulla peltien raoista. o Kytke sähkö pois maitopumpulta. o Löysää moottorin alla olevaa kiristyspulttia. o Moottorin ja pumpun välinen kiristyspanta auki. o Vedä moottori ulospäin.

8 8 9. Maitosuodatin Yksi yleisimmistä bakteeripesistä. Avautuvan kohdan tiivistepinta, irrota tiiviste ja katso tiivisteen alle. Mutterin ja siiviläsukkaputken kierteet pitää pestä harjalla päivittäin. TwinFilter -suodattimesta päätylaipan sekä venttiilien puhtauden tarkastus. Siiviläsukan paikalleen laitto o Jousi laitetaan siiviläsukan sisälle o Taita siiviläsukan avoin pää jousen sisälle. o Laita muoviholkki jousen päähän kiinnittää siiviläsukan jouseen, vasen kuva ylhäällä. o Siiviläsukalla puettu jousi laitetaan puoleksi siiviläsukkatelineen putkeen, oikea kuva ylhäällä. o Jousi nostetaan siiviläsukkatelineen kiinteään osaan ja kierretään kiinni, oikea kuva ylhäällä. o Siiviläsukkatelineen putki nostetaan ylös ja kierretään kiinni. Takaiskuventtiili on siiviläsukkatelineen yläpuolella.

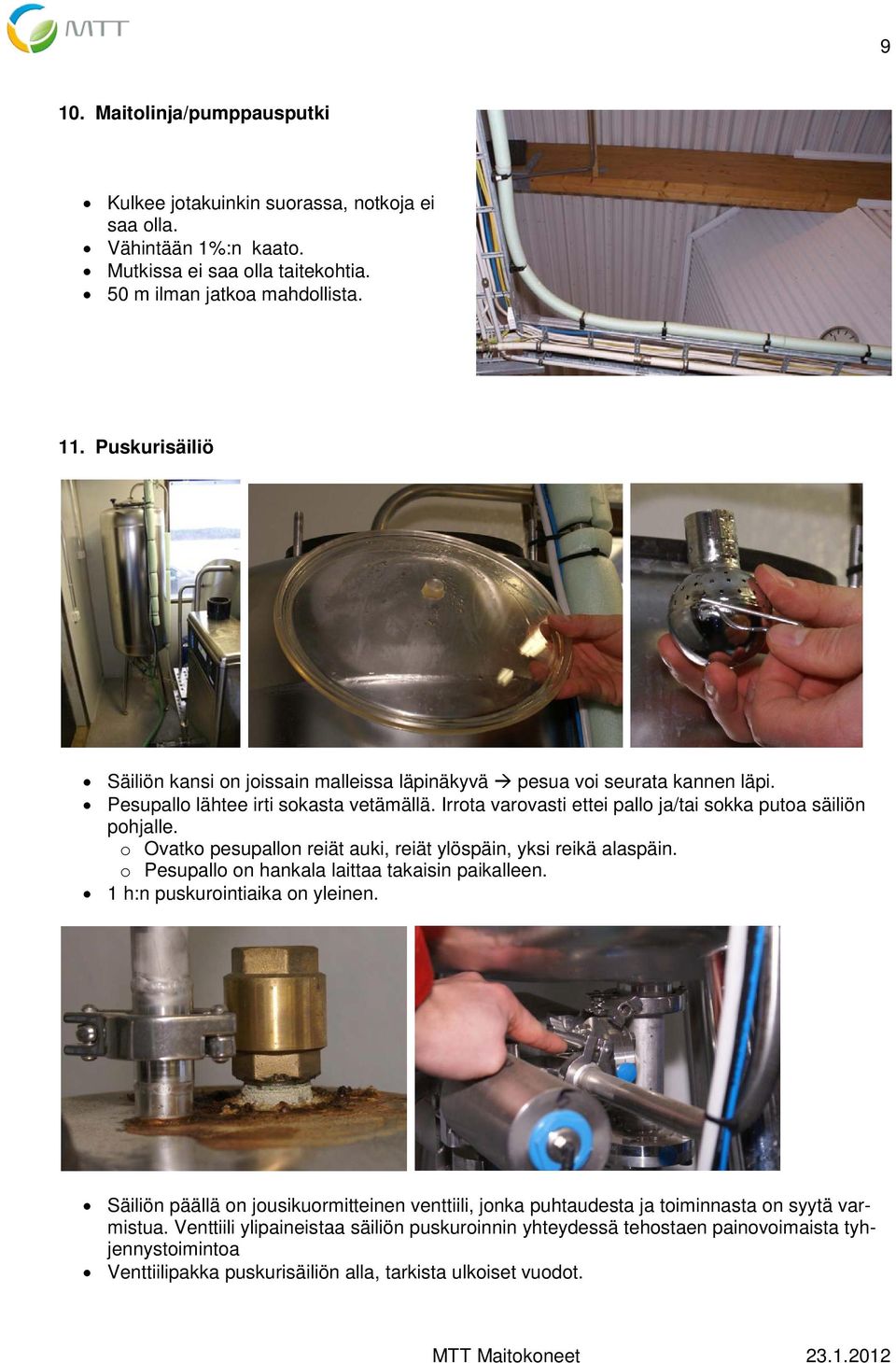

9 9 10. Maitolinja/pumppausputki Kulkee jotakuinkin suorassa, notkoja ei saa olla. Vähintään 1%:n kaato. Mutkissa ei saa olla taitekohtia. 50 m ilman jatkoa mahdollista. 11. Puskurisäiliö Säiliön kansi on joissain malleissa läpinäkyvä pesua voi seurata kannen läpi. Pesupallo lähtee irti sokasta vetämällä. Irrota varovasti ettei pallo ja/tai sokka putoa säiliön pohjalle. o Ovatko pesupallon reiät auki, reiät ylöspäin, yksi reikä alaspäin. o Pesupallo on hankala laittaa takaisin paikalleen. 1 h:n puskurointiaika on yleinen. Säiliön päällä on jousikuormitteinen venttiili, jonka puhtaudesta ja toiminnasta on syytä varmistua. Venttiili ylipaineistaa säiliön puskuroinnin yhteydessä tehostaen painovoimaista tyhjennystoimintoa Venttiilipakka puskurisäiliön alla, tarkista ulkoiset vuodot.

10 Venttiilipaketti tilasäiliön tyhjennyshanan yhteydessä Rajapinta robotin pesukierron ja tilasäiliön pesukierron välillä on kriittinen kohta. Ongelmatilanteissa venttiilipaketti on syytä avata huoltomiehen tehtävä. Ulkoisia vuotoja ei saa olla. Tässä asennuksessa ylempi putki on maitolinja ja alempi pesulinja. Pesulinjassa on aina vähän maitojäämiä, joita ei pidä säikähtää. Niitä syntyy, kun venttiili vaihtaa asentoa. 13. Esijäähdytys Lely tynnyrimäinen esijäähdytin on suljettu eikä sen sisälle pääse katsomaan. Esijäähdyttimen tulee tyhjentyä vedestä pesun ajaksi. Vesi valuu ulos ennen pesua esijäähdyttimen pohjassa olevan venttiilin kautta. 14. Tarpeeksi vettä robotille Tulevan veden linjassa on paineenalennin (2,5 bar vedenpaine robotilla), takaiskuventtiili ja vähintään karkeasuodatin. Ei ole helppoa mittaustapaa veden virtaukselle ja paineelle. Esim. silmämääräinen arvio, että jettereille tulee tarpeeksi vettä paikallishuuhtelun yhteydessä.

11 Poistuva vesi tilasäiliön tyhjennysyhteen luona Suositus on, että poistuva vesi olisi noin 70 astetta Vähintään 50 astetta, jos maidon siirtoputki on hyvin pitkä Tunnustele kädellä puskurisäiliön kyljestä 16. Pesuainepumput Vuodot Pesuaineputket nyt kiinni pumpuissa rosteriklemmareilla, ovat paremmat kuin aiemmin käytetyt nippusiteet. Pumppujen letkut vaihdetaan kerran vuodessa. Siirtoletkut vaihdetaan tarvittaessa, tarkasta värillisten letkujen kunto! Tällä tilalla pesuainepumpun mela kerran irronnut pumpun akselista, tapahtui tilasäiliön pesurissa. Pesuaineannostelun tarkastus: Testatessa 10 sekunnissa pesuainetta tulisi tulla 50 ml. Testaus on huoltomiehen tähtävä. MQC laite seuraa pääpesuveden johtavuutta ja antaa hälytyksen jos pesuaine loppuu.

12 Konehuone Letkujen värit: jokaisella astialla oma letkuvärinsä Pura -lämmitin, astetta näytössä on tyypillinen arvo 18. Mahdollinen ns. vasikkalinja Erottelulinja jota pitkin vasikkamaidot johdetaan. Varmista linjan ja erotteluventtiilin peseytyminen. Liitteet - Puskurisäiliön toiminta pesussa ja lypsyssä. - Tarkastuslista

13 13 Lelyn puskurisäiliön toiminta Kuvat otettu Boetechin simulaatiosta. A. Lypsytilassa maito menee suoraan tilasäiliöön, ohi puskurisäiliön. B. Lypsyrobotin pesussa pestään myös puskurisäiliö.

14 14 C. Tilasäiliön tyhjennyksen aikana maito pumpataan puskurisäiliöön. Tilasäiliön pesun jälkeen puskurisäiliössä oleva maito valuu painovoiman vaikutuksesta tilasäiliöön.

15 15 Tarkastuslista Tuottaja: Robotin merkki ja malli: Tarkastuskohde OK Huom! Tarkennus 1. Puhdistusjärjestelmän tapahtumien valvonta 2. Nännikuppien pesutelineet, Jetterit 3. Nännikupit ja maitoletkut 4. Käsivarren alla 5. Käsivarren yleispuhtaus 6. Pitkät maitoletkut. Läpinäkyvä osa; robotin käsivarsi maidonkokooja 7. Maidonkokooja 8. Maitopumppu ja venttiilit 9. Maitosuodatin 10. Maitolinja/pumppausputki 11. Puskurisäiliö 12. Venttiilipaketti tilasäiliön tyhjennyshanan yhteydessä 13. Esijäähdytys 14. Tarpeeksi vettä robotille 15. Poistuva vesi tilasäiliön tyhjennysyhteen luona 16. Pesuainepumput 17. Konehuone 18. Vasikkalinja Muita havaintoja ja suositukset: Allekirjoitus ja päiväys
