1 CEL-SR5NA260 HD-videokamera Käyttöopas Y

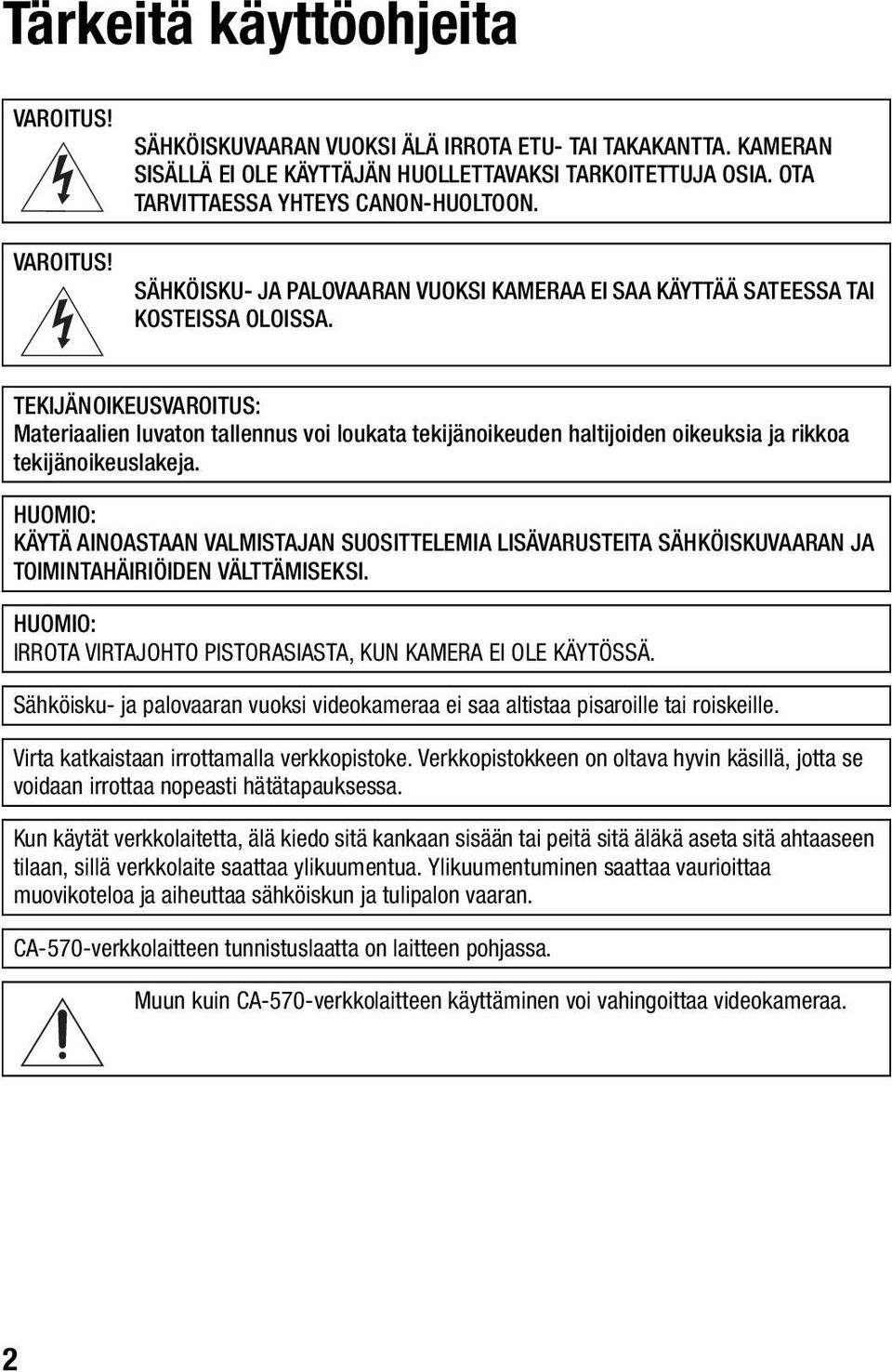

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! VAROITUS! SÄHKÖISKUVAARAN VUOKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. SÄHKÖISKU- JA PALOVAARAN VUOKSI KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA. TEKIJÄNOIKEUSVAROITUS: Materiaalien luvaton tallennus voi loukata tekijänoikeuden haltijoiden oikeuksia ja rikkoa tekijänoikeuslakeja. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Sähköisku- ja palovaaran vuoksi videokameraa ei saa altistaa pisaroille tai roiskeille. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570-verkkolaitteen tunnistuslaatta on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. 2

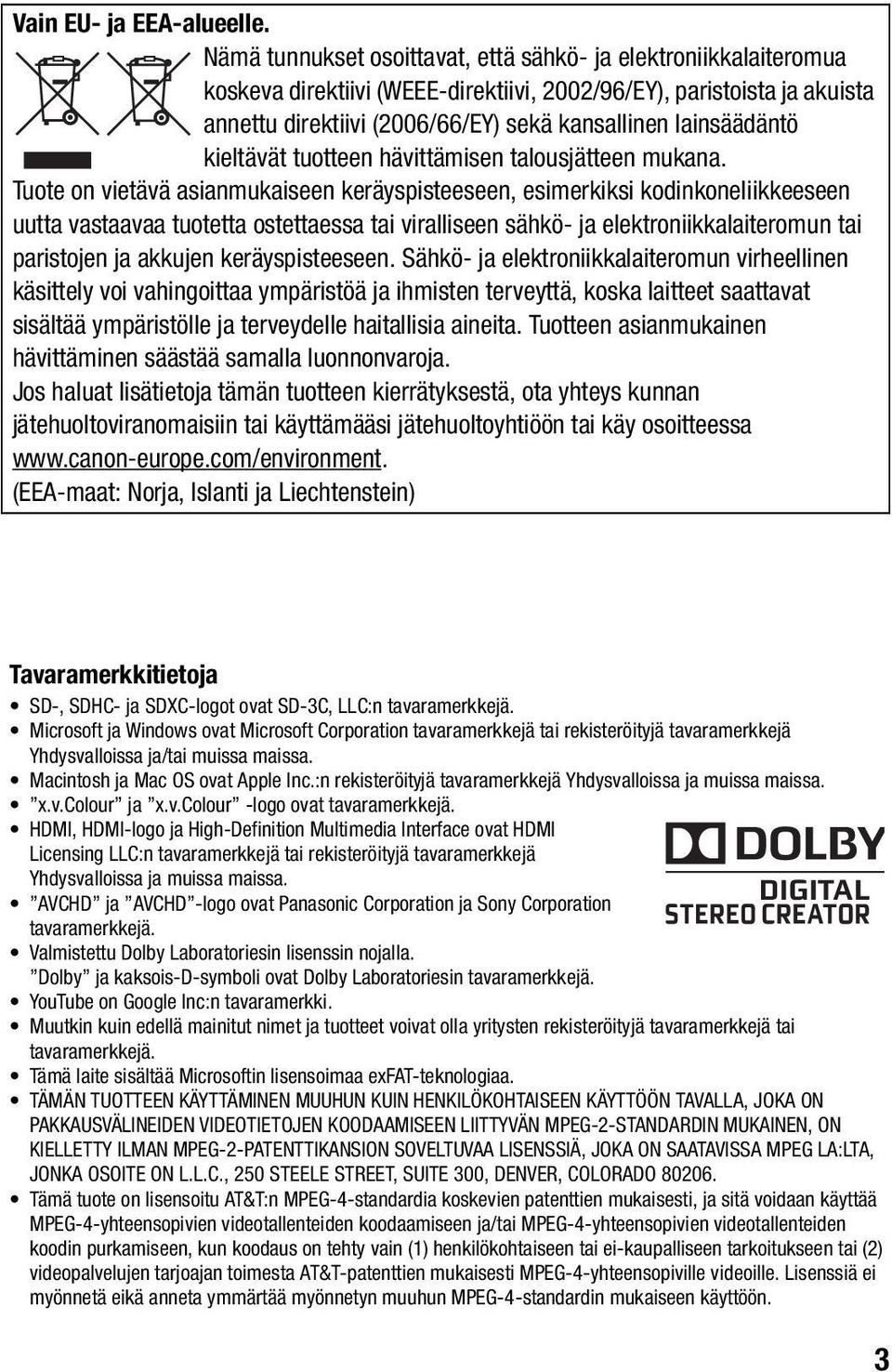

3 Vain EU- ja EEA-alueelle. Nämä tunnukset osoittavat, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY), paristoista ja akuista annettu direktiivi (2006/66/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi kodinkoneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun tai paristojen ja akkujen keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Tuotteen asianmukainen hävittäminen säästää samalla luonnonvaroja. Jos haluat lisätietoja tämän tuotteen kierrätyksestä, ota yhteys kunnan jätehuoltoviranomaisiin tai käyttämääsi jätehuoltoyhtiöön tai käy osoitteessa (EEA-maat: Norja, Islanti ja Liechtenstein) Tavaramerkkitietoja SD-, SDHC- ja SDXC-logot ovat SD-3C, LLC:n tavaramerkkejä. Microsoft ja Windows ovat Microsoft Corporation tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Inc.:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. x.v.colour ja x.v.colour -logo ovat tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. AVCHD ja AVCHD -logo ovat Panasonic Corporation ja Sony Corporation tavaramerkkejä. Valmistettu Dolby Laboratoriesin lisenssin nojalla. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. YouTube on Google Inc:n tavaramerkki. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. Tämä laite sisältää Microsoftin lisensoimaa exfat-teknologiaa. TÄMÄN TUOTTEEN KÄYTTÄMINEN MUUHUN KUIN HENKILÖKOHTAISEEN KÄYTTÖÖN TAVALLA, JOKA ON PAKKAUSVÄLINEIDEN VIDEOTIETOJEN KOODAAMISEEN LIITTYVÄN MPEG-2-STANDARDIN MUKAINEN, ON KIELLETTY ILMAN MPEG-2-PATENTTIKANSION SOVELTUVAA LISENSSIÄ, JOKA ON SAATAVISSA MPEG LA:LTA, JONKA OSOITE ON L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO Tämä tuote on lisensoitu AT&T:n MPEG-4-standardia koskevien patenttien mukaisesti, ja sitä voidaan käyttää MPEG-4-yhteensopivien videotallenteiden koodaamiseen ja/tai MPEG-4-yhteensopivien videotallenteiden koodin purkamiseen, kun koodaus on tehty vain (1) henkilökohtaiseen tai ei-kaupalliseen tarkoitukseen tai (2) videopalvelujen tarjoajan toimesta AT&T-patenttien mukaisesti MPEG-4-yhteensopiville videoille. Lisenssiä ei myönnetä eikä anneta ymmärtää myönnetyn muuhun MPEG-4-standardin mukaiseen käyttöön. 3

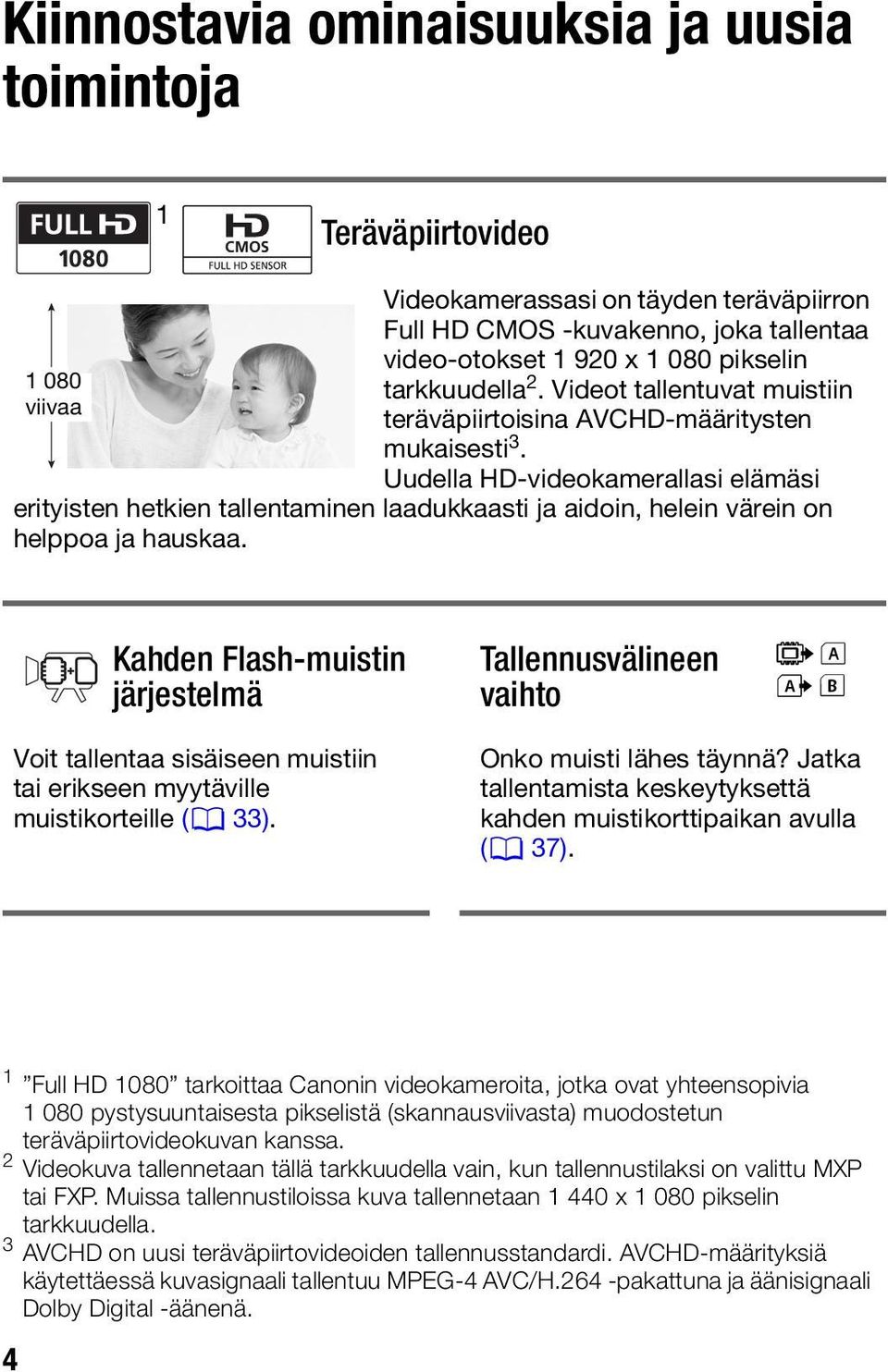

4 Kiinnostavia ominaisuuksia ja uusia toimintoja 1 Teräväpiirtovideo viivaa Videokamerassasi on täyden teräväpiirron Full HD CMOS -kuvakenno, joka tallentaa video-otokset x pikselin tarkkuudella 2. Videot tallentuvat muistiin teräväpiirtoisina AVCHD-määritysten mukaisesti 3. Uudella HD-videokamerallasi elämäsi erityisten hetkien tallentaminen laadukkaasti ja aidoin, helein värein on helppoa ja hauskaa. Kahden Flash-muistin järjestelmä Tallennusvälineen vaihto Voit tallentaa sisäiseen muistiin tai erikseen myytäville muistikorteille (0 33). Onko muisti lähes täynnä? Jatka tallentamista keskeytyksettä kahden muistikorttipaikan avulla (0 37). 1 Full HD 1080 tarkoittaa Canonin videokameroita, jotka ovat yhteensopivia pystysuuntaisesta pikselistä (skannausviivasta) muodostetun teräväpiirtovideokuvan kanssa. 2 Videokuva tallennetaan tällä tarkkuudella vain, kun tallennustilaksi on valittu MXP tai FXP. Muissa tallennustiloissa kuva tallennetaan x pikselin tarkkuudella. 3 AVCHD on uusi teräväpiirtovideoiden tallennusstandardi. AVCHD-määrityksiä käytettäessä kuvasignaali tallentuu MPEG-4 AVC/H.264 -pakattuna ja äänisignaali Dolby Digital -äänenä. 4

5 Smart AUTO (0 41) Smart AUTO -asetus valitsee automaattisesti parhaan tilan otokselle, jonka aiot kuvata. Saat näyttäviä tallenteita, eikä sinun tarvitse huolehtia mistään säädöistä. Videokollaasi (0 67) Suuntaa videokamera kohteeseen, niin se valitsee automaattisesti parhaat säädöt kohdettasi varten. Kuvaa tai tallenna lyhyitä otoksia, järjestä ne videoleikkeeksi ja lisää haluamasi taustamusiikki. Kasvojentunnistus (0 65) Videokamera tunnistaa automaattisesti ihmisten kasvot ja säätää tarkennuksen ja muut asetukset optimaalisesti niiden mukaan. Kuvanvakain Dynaaminen kuvanvakain (0 62) kompensoi videokameran tärähtelyä, kun kuvaat kävellen. Tehostettu kuvanvakain (0 63) tuottaa vakaita kuvia, kun zoomaat kaukaisiin kohteisiin (täysi teleasetus). 5

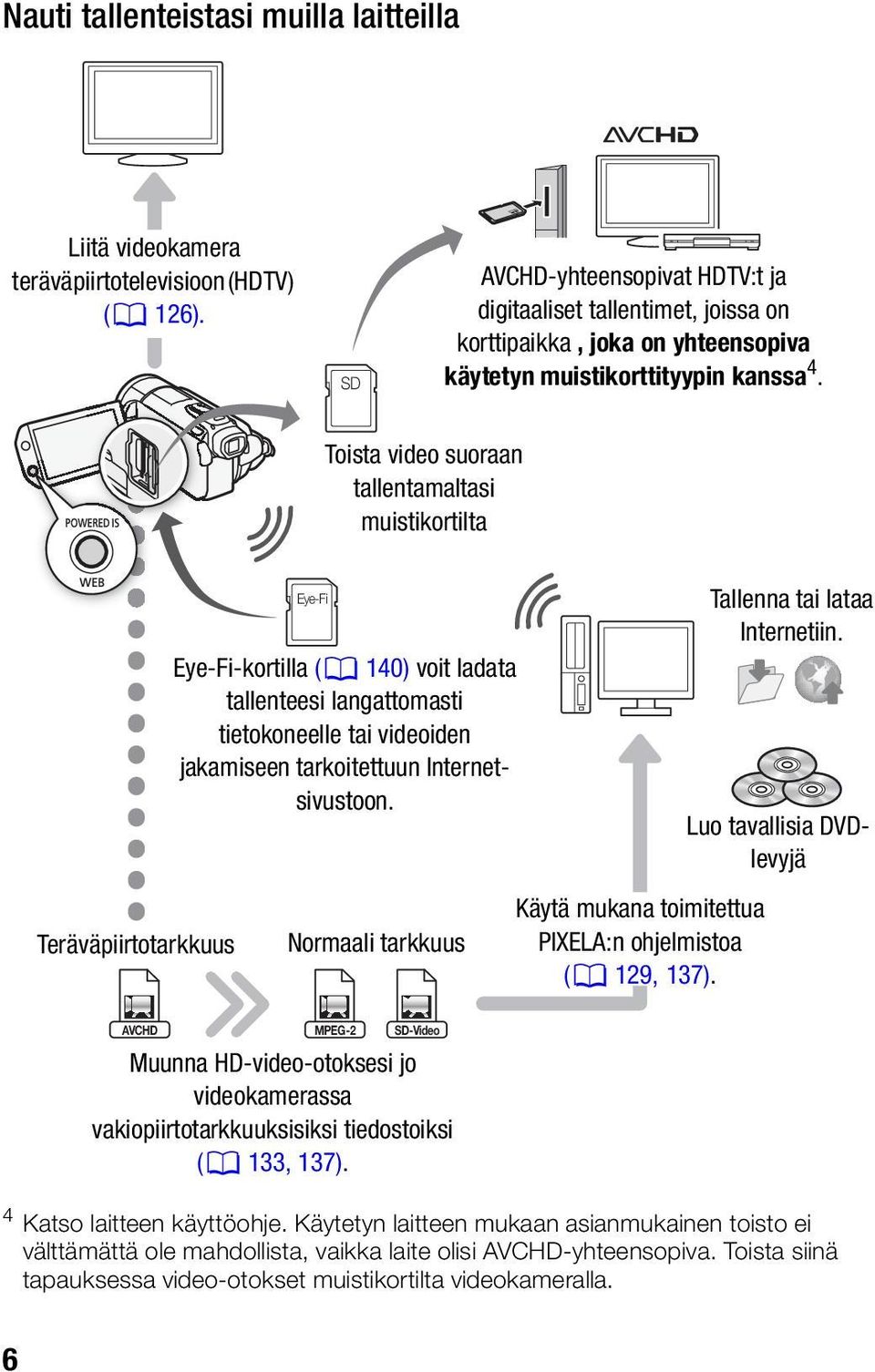

6 Nauti tallenteistasi muilla laitteilla Liitä videokamera teräväpiirtotelevisioon (HDTV) (0 126). SD AVCHD-yhteensopivat HDTV:t ja digitaaliset tallentimet, joissa on korttipaikka, joka on yhteensopiva käytetyn muistikorttityypin kanssa 4. Toista video suoraan tallentamaltasi muistikortilta Teräväpiirtotarkkuus Eye-Fi Eye-Fi-kortilla (0 140) voit ladata tallenteesi langattomasti tietokoneelle tai videoiden jakamiseen tarkoitettuun Internetsivustoon. Normaali tarkkuus Käytä mukana toimitettua PIXELA:n ohjelmistoa (0 129, 137). Tallenna tai lataa Internetiin. Luo tavallisia DVDlevyjä AVCHD MPEG-2 SD-Video Muunna HD-video-otoksesi jo videokamerassa vakiopiirtotarkkuuksisiksi tiedostoiksi (0 133, 137). 4 Katso laitteen käyttöohje. Käytetyn laitteen mukaan asianmukainen toisto ei välttämättä ole mahdollista, vaikka laite olisi AVCHD-yhteensopiva. Toista siinä tapauksessa video-otokset muistikortilta videokameralla. 6

7 7

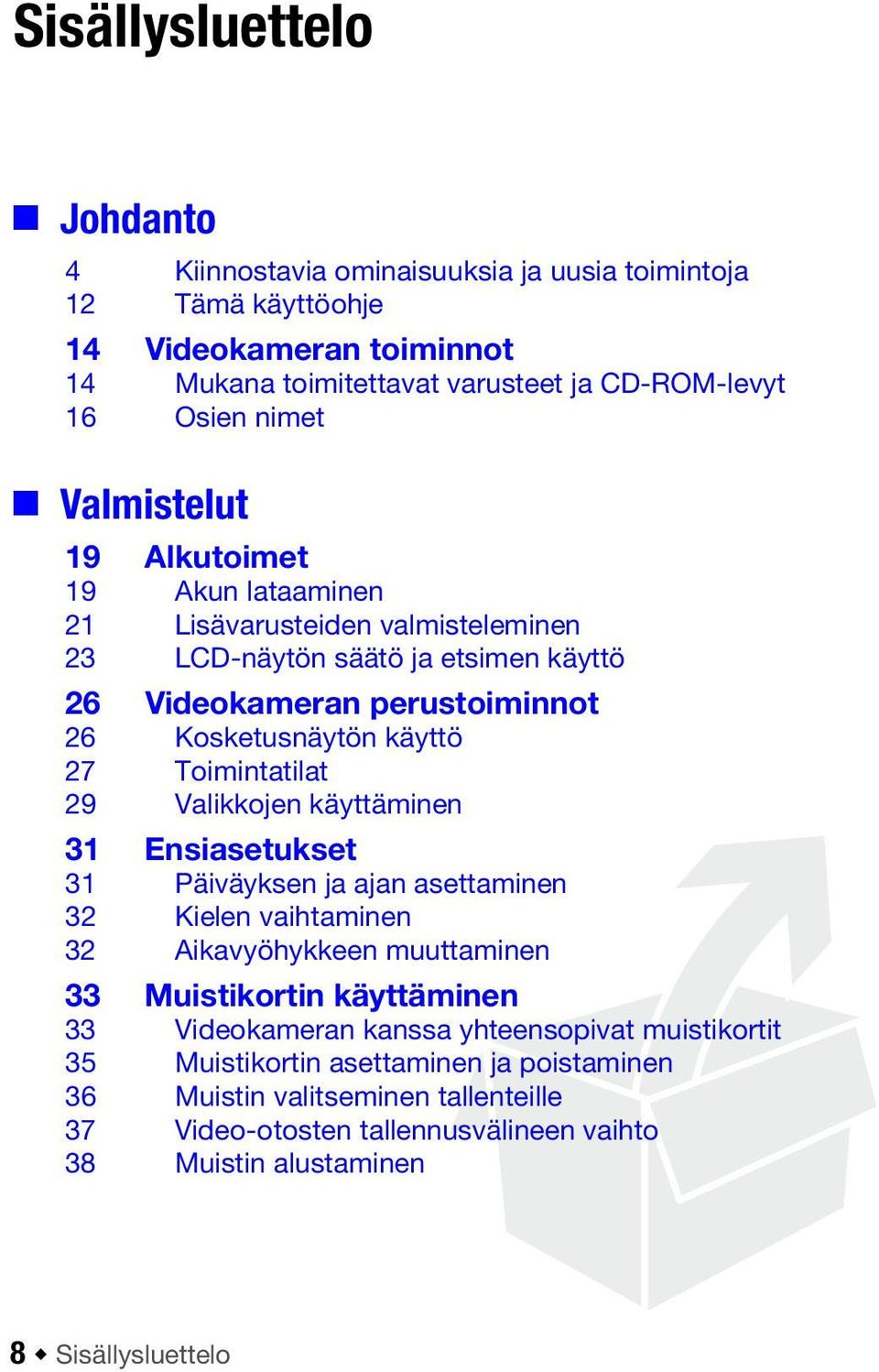

8 Sisällysluettelo Johdanto 4 Kiinnostavia ominaisuuksia ja uusia toimintoja 12 Tämä käyttöohje 14 Videokameran toiminnot 14 Mukana toimitettavat varusteet ja CD-ROM-levyt 16 Osien nimet Valmistelut 19 Alkutoimet 19 Akun lataaminen 21 Lisävarusteiden valmisteleminen 23 LCD-näytön säätö ja etsimen käyttö 26 Videokameran perustoiminnot 26 Kosketusnäytön käyttö 27 Toimintatilat 29 Valikkojen käyttäminen 31 Ensiasetukset 31 Päiväyksen ja ajan asettaminen 32 Kielen vaihtaminen 32 Aikavyöhykkeen muuttaminen 33 Muistikortin käyttäminen 33 Videokameran kanssa yhteensopivat muistikortit 35 Muistikortin asettaminen ja poistaminen 36 Muistin valitseminen tallenteille 37 Video-otosten tallennusvälineen vaihto 38 Muistin alustaminen 8 Sisällysluettelo

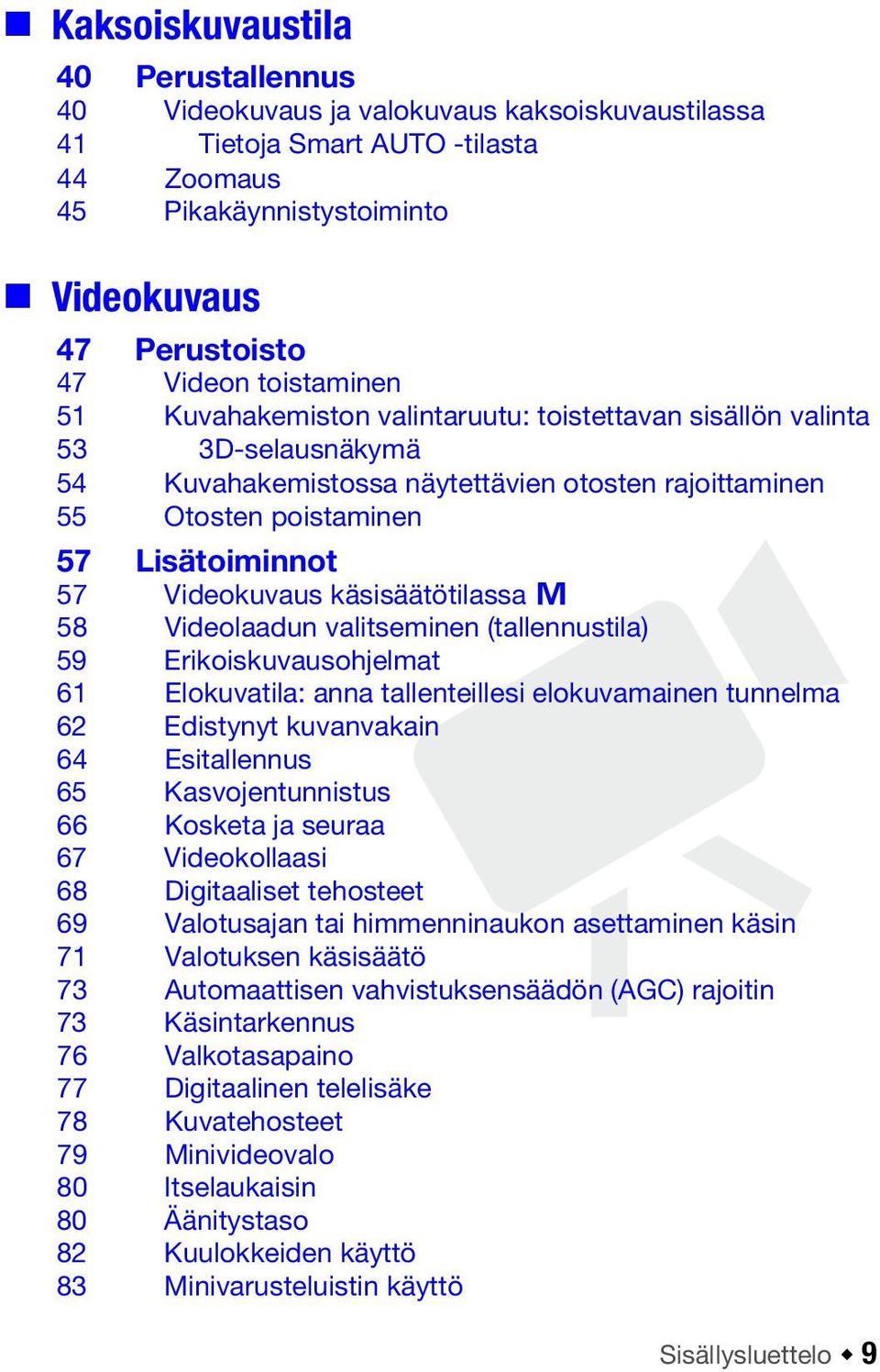

9 Kaksoiskuvaustila 40 Perustallennus 40 Videokuvaus ja valokuvaus kaksoiskuvaustilassa 41 Tietoja Smart AUTO -tilasta 44 Zoomaus 45 Pikakäynnistystoiminto Videokuvaus 47 Perustoisto 47 Videon toistaminen 51 Kuvahakemiston valintaruutu: toistettavan sisällön valinta 53 3D-selausnäkymä 54 Kuvahakemistossa näytettävien otosten rajoittaminen 55 Otosten poistaminen 57 Lisätoiminnot 57 Videokuvaus käsisäätötilassa y 58 Videolaadun valitseminen (tallennustila) 59 Erikoiskuvausohjelmat 61 Elokuvatila: anna tallenteillesi elokuvamainen tunnelma 62 Edistynyt kuvanvakain 64 Esitallennus 65 Kasvojentunnistus 66 Kosketa ja seuraa 67 Videokollaasi 68 Digitaaliset tehosteet 69 Valotusajan tai himmenninaukon asettaminen käsin 71 Valotuksen käsisäätö 73 Automaattisen vahvistuksensäädön (AGC) rajoitin 73 Käsintarkennus 76 Valkotasapaino 77 Digitaalinen telelisäke 78 Kuvatehosteet 79 Minivideovalo 80 Itselaukaisin 80 Äänitystaso 82 Kuulokkeiden käyttö 83 Minivarusteluistin käyttö Sisällysluettelo 9

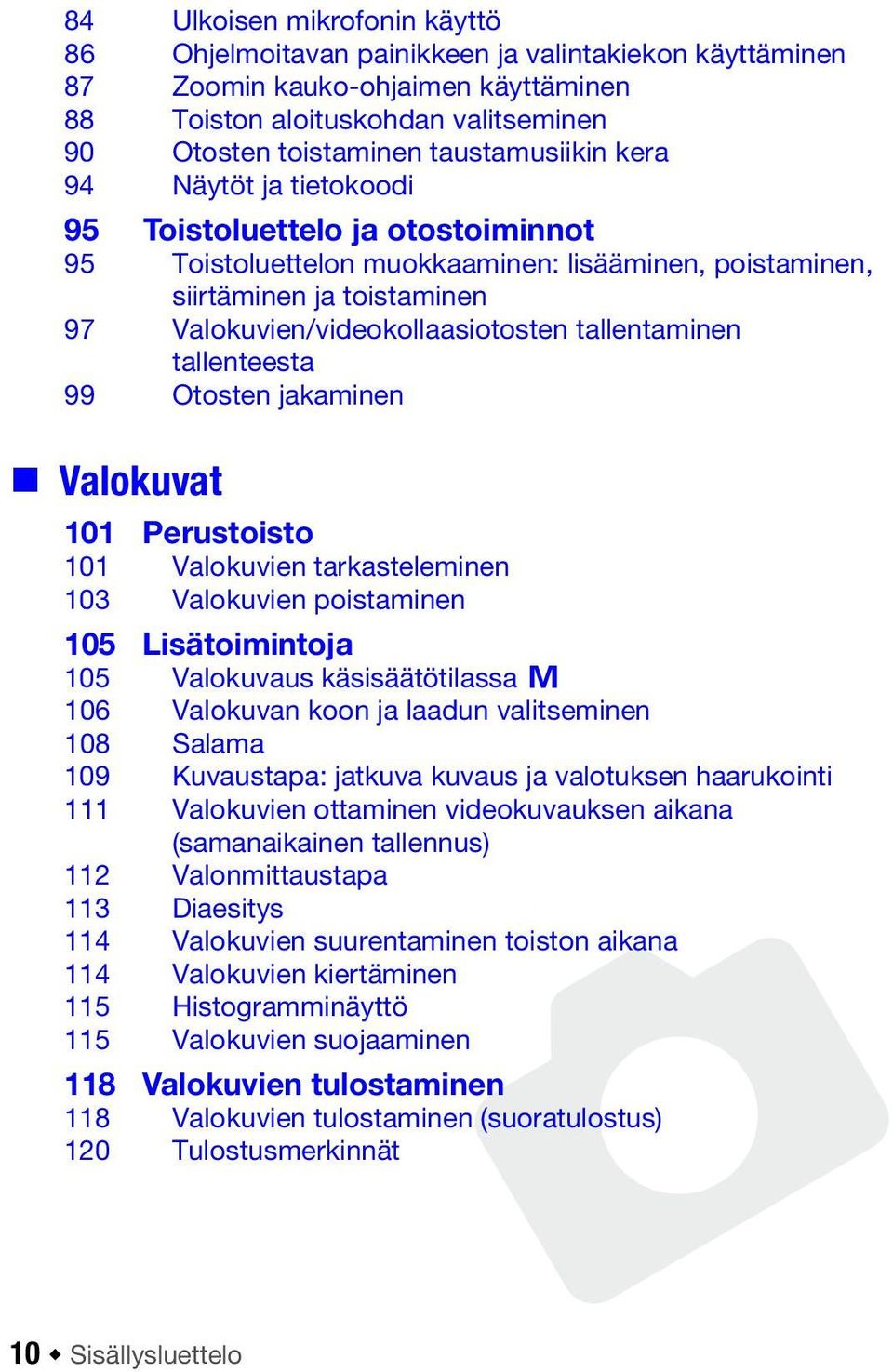

10 84 Ulkoisen mikrofonin käyttö 86 Ohjelmoitavan painikkeen ja valintakiekon käyttäminen 87 Zoomin kauko-ohjaimen käyttäminen 88 Toiston aloituskohdan valitseminen 90 Otosten toistaminen taustamusiikin kera 94 Näytöt ja tietokoodi 95 Toistoluettelo ja otostoiminnot 95 Toistoluettelon muokkaaminen: lisääminen, poistaminen, siirtäminen ja toistaminen 97 Valokuvien/videokollaasiotosten tallentaminen tallenteesta 99 Otosten jakaminen Valokuvat 101 Perustoisto 101 Valokuvien tarkasteleminen 103 Valokuvien poistaminen 105 Lisätoimintoja 105 Valokuvaus käsisäätötilassa y 106 Valokuvan koon ja laadun valitseminen 108 Salama 109 Kuvaustapa: jatkuva kuvaus ja valotuksen haarukointi 111 Valokuvien ottaminen videokuvauksen aikana (samanaikainen tallennus) 112 Valonmittaustapa 113 Diaesitys 114 Valokuvien suurentaminen toiston aikana 114 Valokuvien kiertäminen 115 Histogramminäyttö 115 Valokuvien suojaaminen 118 Valokuvien tulostaminen 118 Valokuvien tulostaminen (suoratulostus) 120 Tulostusmerkinnät 10 Sisällysluettelo

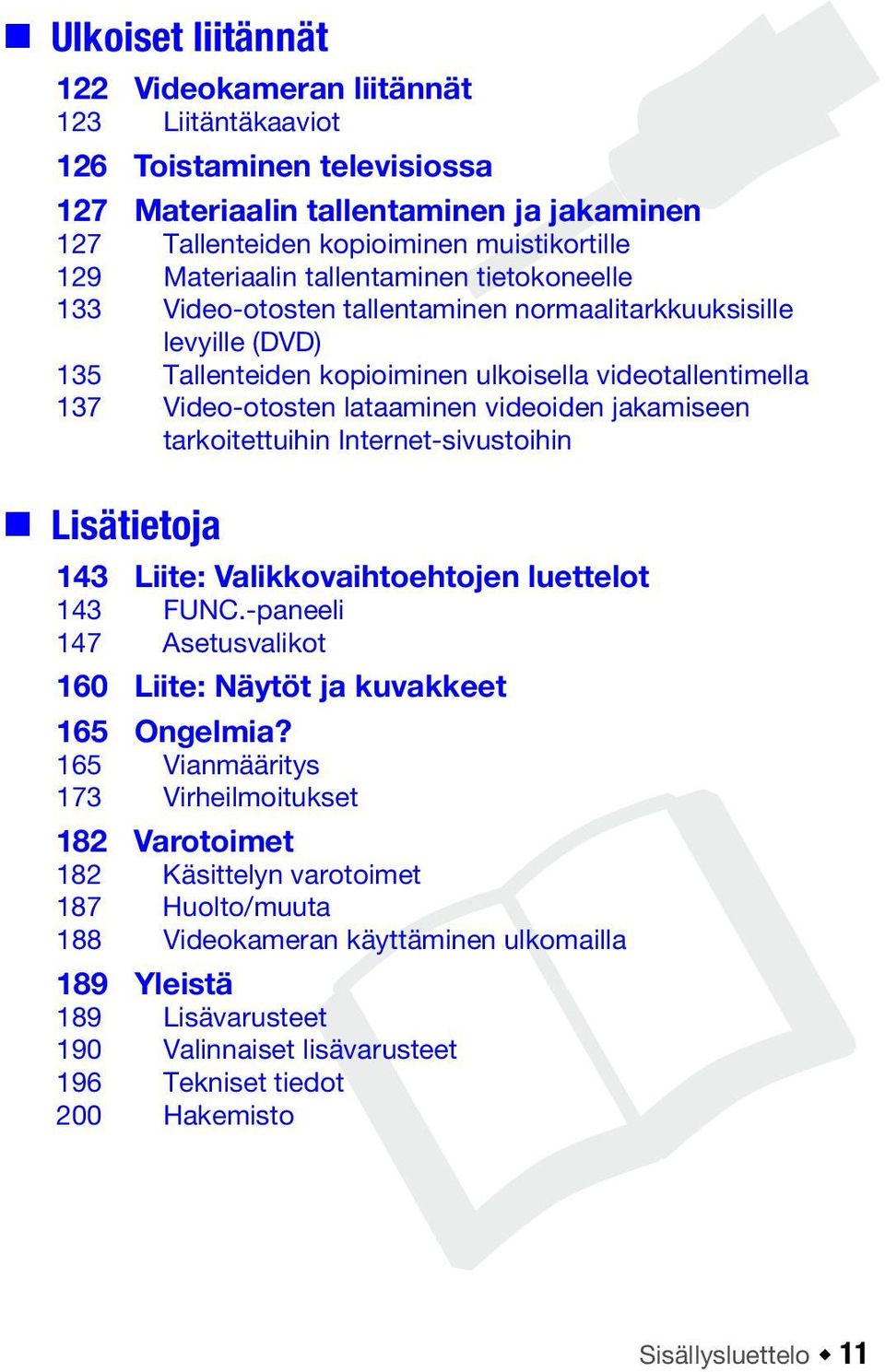

11 Ulkoiset liitännät 122 Videokameran liitännät 123 Liitäntäkaaviot 126 Toistaminen televisiossa 127 Materiaalin tallentaminen ja jakaminen 127 Tallenteiden kopioiminen muistikortille 129 Materiaalin tallentaminen tietokoneelle 133 Video-otosten tallentaminen normaalitarkkuuksisille levyille (DVD) 135 Tallenteiden kopioiminen ulkoisella videotallentimella 137 Video-otosten lataaminen videoiden jakamiseen tarkoitettuihin Internet-sivustoihin Lisätietoja 143 Liite: Valikkovaihtoehtojen luettelot 143 FUNC.-paneeli 147 Asetusvalikot 160 Liite: Näytöt ja kuvakkeet 165 Ongelmia? 165 Vianmääritys 173 Virheilmoitukset 182 Varotoimet 182 Käsittelyn varotoimet 187 Huolto/muuta 188 Videokameran käyttäminen ulkomailla 189 Yleistä 189 Lisävarusteet 190 Valinnaiset lisävarusteet 196 Tekniset tiedot 200 Hakemisto Sisällysluettelo 11

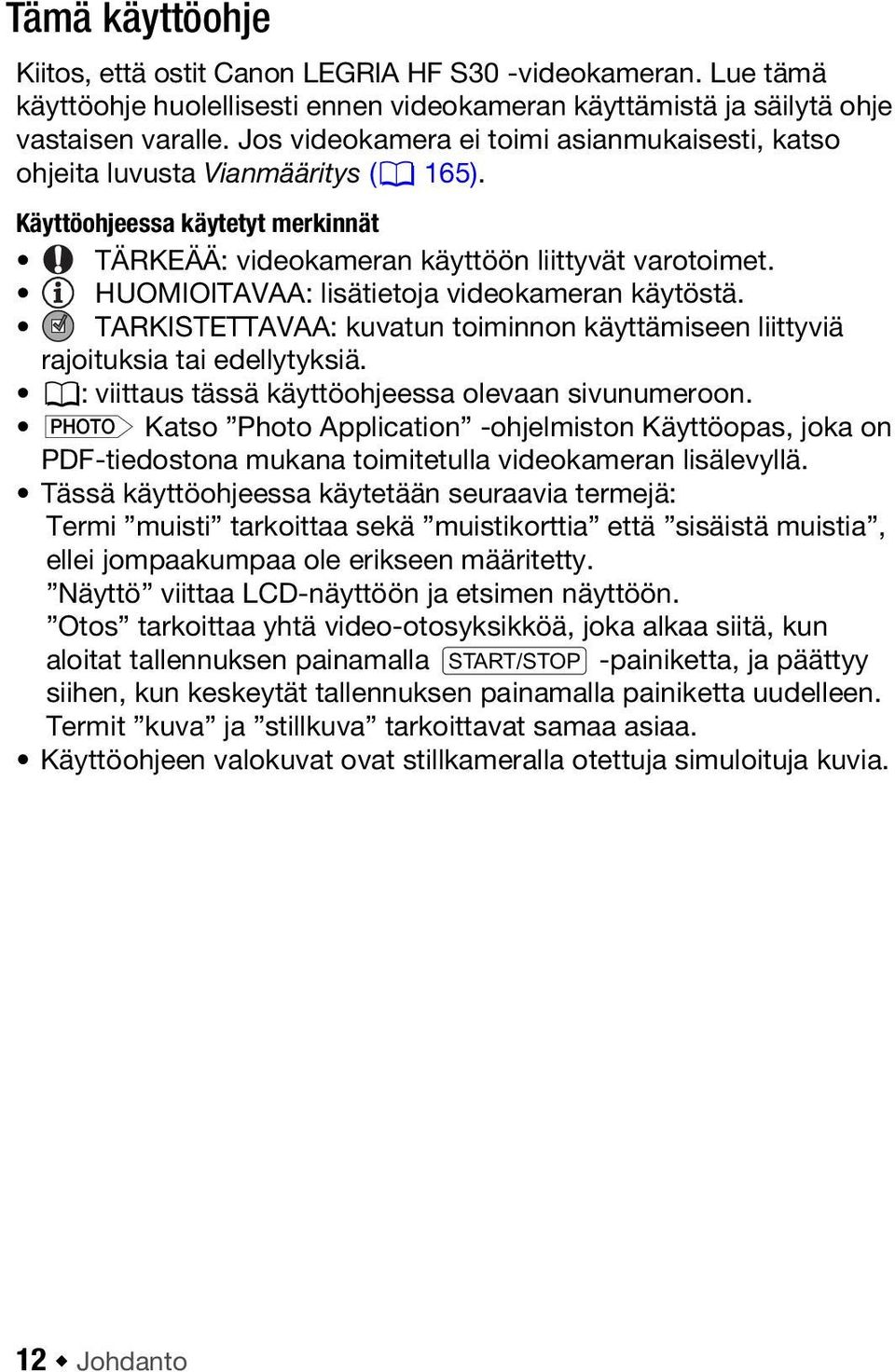

12 Tämä käyttöohje Kiitos, että ostit Canon LEGRIA HF S30 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamera ei toimi asianmukaisesti, katso ohjeita luvusta Vianmääritys (0 165). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: lisätietoja videokameran käytöstä. TARKISTETTAVAA: kuvatun toiminnon käyttämiseen liittyviä rajoituksia tai edellytyksiä. 0: viittaus tässä käyttöohjeessa olevaan sivunumeroon. r Katso Photo Application -ohjelmiston Käyttöopas, joka on PDF-tiedostona mukana toimitetulla videokameran lisälevyllä. Tässä käyttöohjeessa käytetään seuraavia termejä: Termi muisti tarkoittaa sekä muistikorttia että sisäistä muistia, ellei jompaakumpaa ole erikseen määritetty. Näyttö viittaa LCD-näyttöön ja etsimen näyttöön. Otos tarkoittaa yhtä video-otosyksikköä, joka alkaa siitä, kun aloitat tallennuksen painamalla g -painiketta, ja päättyy siihen, kun keskeytät tallennuksen painamalla painiketta uudelleen. Termit kuva ja stillkuva tarkoittavat samaa asiaa. Käyttöohjeen valokuvat ovat stillkameralla otettuja simuloituja kuvia. 12 Johdanto

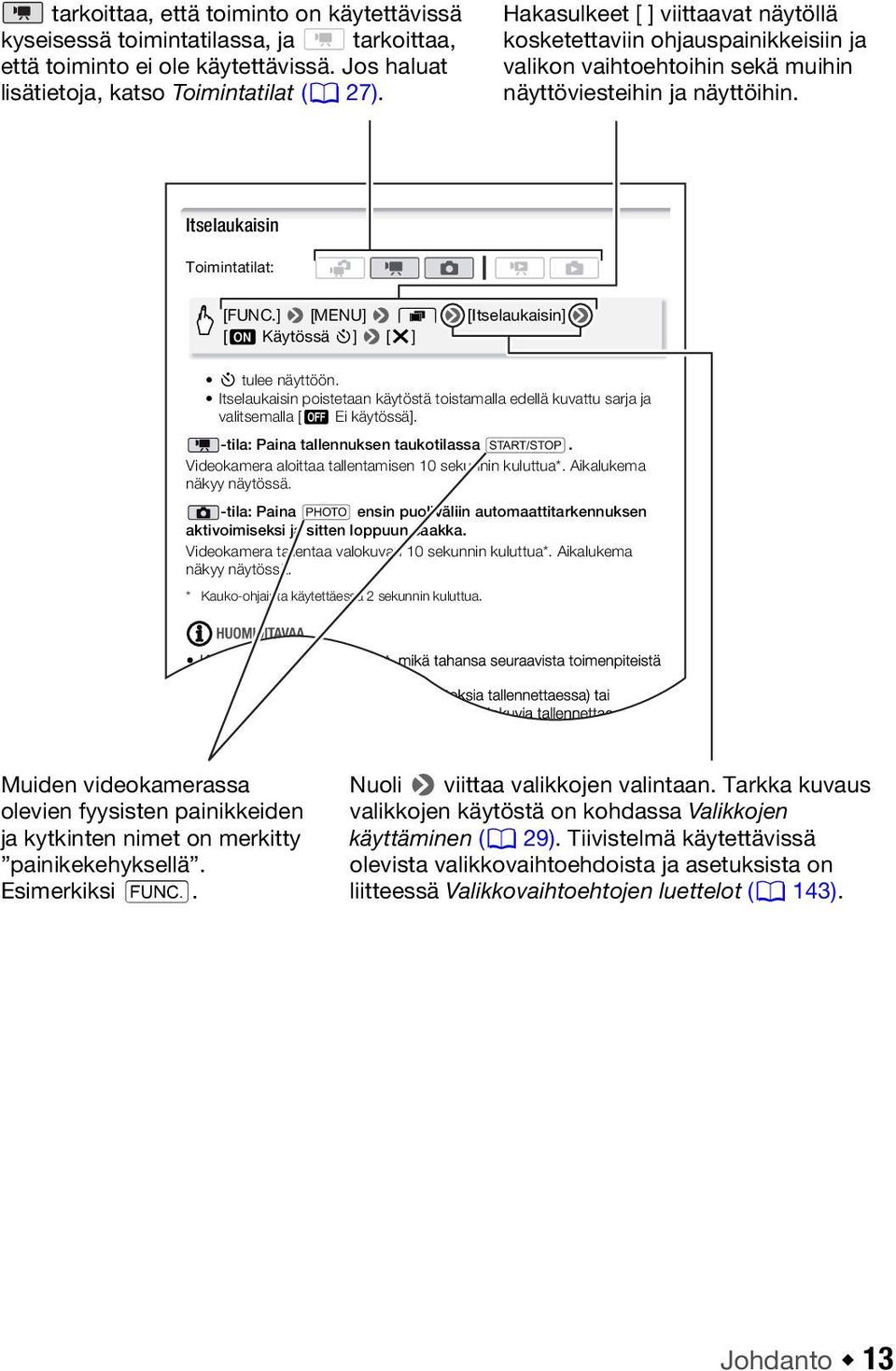

13 tarkoittaa, että toiminto on käytettävissä kyseisessä toimintatilassa, ja tarkoittaa, että toiminto ei ole käytettävissä. Jos haluat lisätietoja, katso Toimintatilat (0 27). Hakasulkeet [ ] viittaavat näytöllä kosketettaviin ohjauspainikkeisiin ja valikon vaihtoehtoihin sekä muihin näyttöviesteihin ja näyttöihin. Itselaukaisin Toimintatilat: [FUNC.] 8 [MENU] [Itselaukaisin] 8 [A Käytössä n] 8 [a] n tulee näyttöön. Itselaukaisin poistetaan käytöstä toistamalla edellä kuvattu sarja ja valitsemalla [B Ei käytössä]. -tila: Paina tallennuksen taukotilassa g. Videokamera aloittaa tallentamisen 10 sekunnin kuluttua*. Aikalukema näkyy näytössä. -tila: Paina j ensin puoliväliin automaattitarkennuksen aktivoimiseksi ja sitten loppuun saakka. Videokamera tallentaa valokuvan 10 sekunnin kuluttua*. Aikalukema näkyy näytössä. * Kauko-ohjainta käytettäessä 2 sekunnin kuluttua. Muiden videokamerassa olevien fyysisten painikkeiden ja kytkinten nimet on merkitty painikekehyksellä. Esimerkiksi w. Nuoli 8 viittaa valikkojen valintaan. Tarkka kuvaus valikkojen käytöstä on kohdassa Valikkojen käyttäminen (0 29). Tiivistelmä käytettävissä olevista valikkovaihtoehdoista ja asetuksista on liitteessä Valikkovaihtoehtojen luettelot (0 143). Johdanto 13

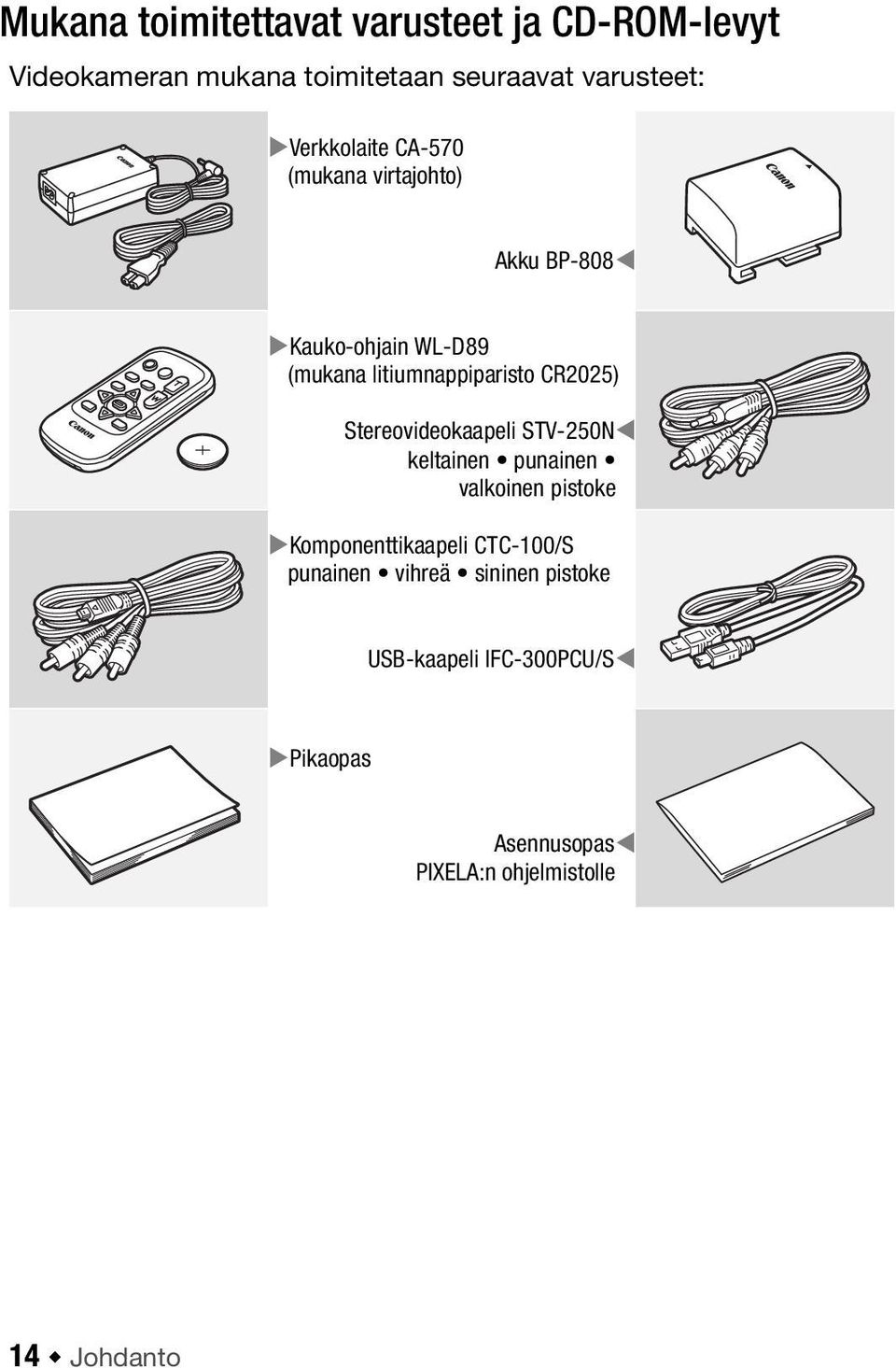

14 Videokameran toiminnot Mukana toimitettavat varusteet ja CD-ROM-levyt Videokameran mukana toimitetaan seuraavat varusteet: Verkkolaite CA-570 (mukana virtajohto) Akku BP-808 Kauko-ohjain WL-D89 (mukana litiumnappiparisto CR2025) Stereovideokaapeli STV-250N keltainen punainen valkoinen pistoke Komponenttikaapeli CTC-100/S punainen vihreä sininen pistoke USB-kaapeli IFC-300PCU/S Pikaopas Asennusopas PIXELA:n ohjelmistolle 14 Johdanto

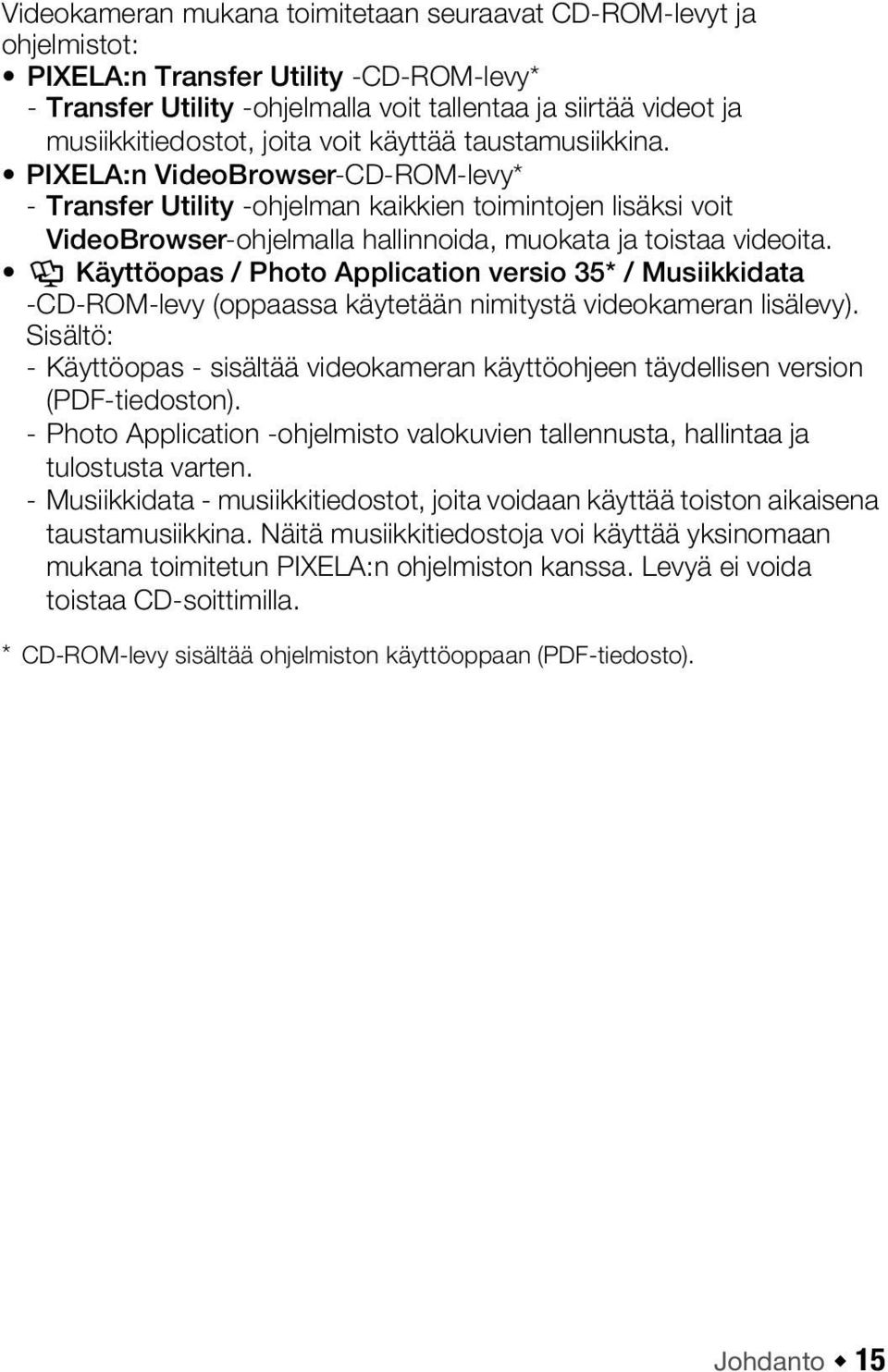

15 Videokameran mukana toimitetaan seuraavat CD-ROM-levyt ja ohjelmistot: PIXELA:n Transfer Utility -CD-ROM-levy* - Transfer Utility -ohjelmalla voit tallentaa ja siirtää videot ja musiikkitiedostot, joita voit käyttää taustamusiikkina. PIXELA:n VideoBrowser-CD-ROM-levy* - Transfer Utility -ohjelman kaikkien toimintojen lisäksi voit VideoBrowser-ohjelmalla hallinnoida, muokata ja toistaa videoita. Y Käyttöopas / Photo Application versio 35* / Musiikkidata -CD-ROM-levy (oppaassa käytetään nimitystä videokameran lisälevy). Sisältö: - Käyttöopas - sisältää videokameran käyttöohjeen täydellisen version (PDF-tiedoston). - Photo Application -ohjelmisto valokuvien tallennusta, hallintaa ja tulostusta varten. - Musiikkidata - musiikkitiedostot, joita voidaan käyttää toiston aikaisena taustamusiikkina. Näitä musiikkitiedostoja voi käyttää yksinomaan mukana toimitetun PIXELA:n ohjelmiston kanssa. Levyä ei voida toistaa CD-soittimilla. * CD-ROM-levy sisältää ohjelmiston käyttöoppaan (PDF-tiedosto). Johdanto 15

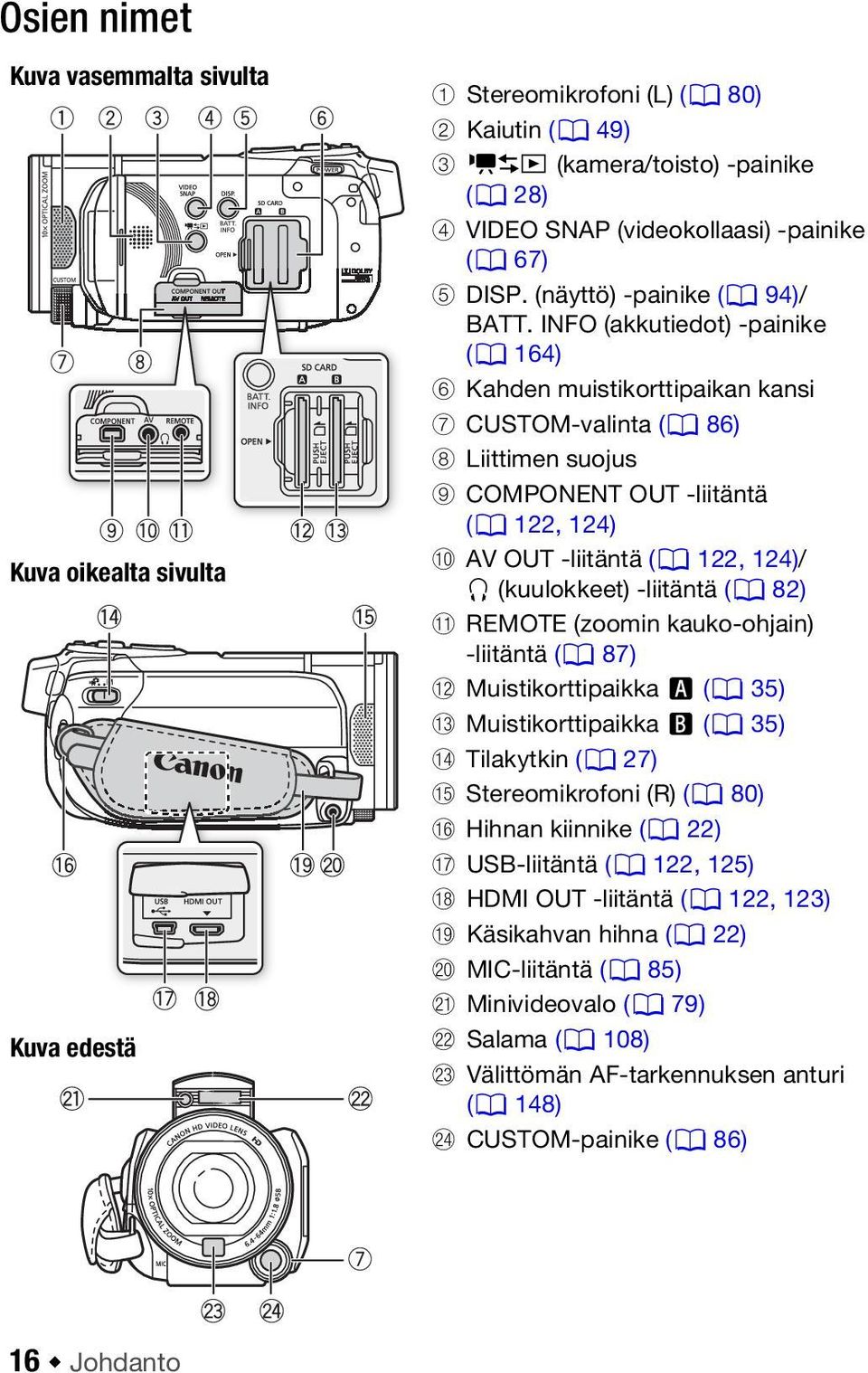

16 Osien nimet Kuva vasemmalta sivulta Kuva oikealta sivulta Kuva edestä 1 Stereomikrofoni (L) (0 80) 2 Kaiutin (0 49) 3 2 (kamera/toisto) -painike (0 28) 4 VIDEO SNAP (videokollaasi) -painike (0 67) 5 DISP. (näyttö) -painike (0 94)/ BATT. INFO (akkutiedot) -painike (0 164) 6 Kahden muistikorttipaikan kansi 7 CUSTOM-valinta (0 86) 8 Liittimen suojus 9 COMPONENT OUT -liitäntä (0 122, 124) Aq AV OUT -liitäntä (0 122, 124)/ X (kuulokkeet) -liitäntä (0 82) Aa REMOTE (zoomin kauko-ohjain) -liitäntä (0 87) As Muistikorttipaikka X (0 35) Ad Muistikorttipaikka Y (0 35) Af Tilakytkin (0 27) Ag Stereomikrofoni (R) (0 80) Ah Hihnan kiinnike (0 22) Aj USB-liitäntä (0 122, 125) Ak HDMI OUT -liitäntä (0 122, 123) Al Käsikahvan hihna (0 22) Sq MIC-liitäntä (0 85) Sa Minivideovalo (0 79) Ss Salama (0 108) Sd Välittömän AF-tarkennuksen anturi (0 148) Sf CUSTOM-painike (0 86) 16 Johdanto

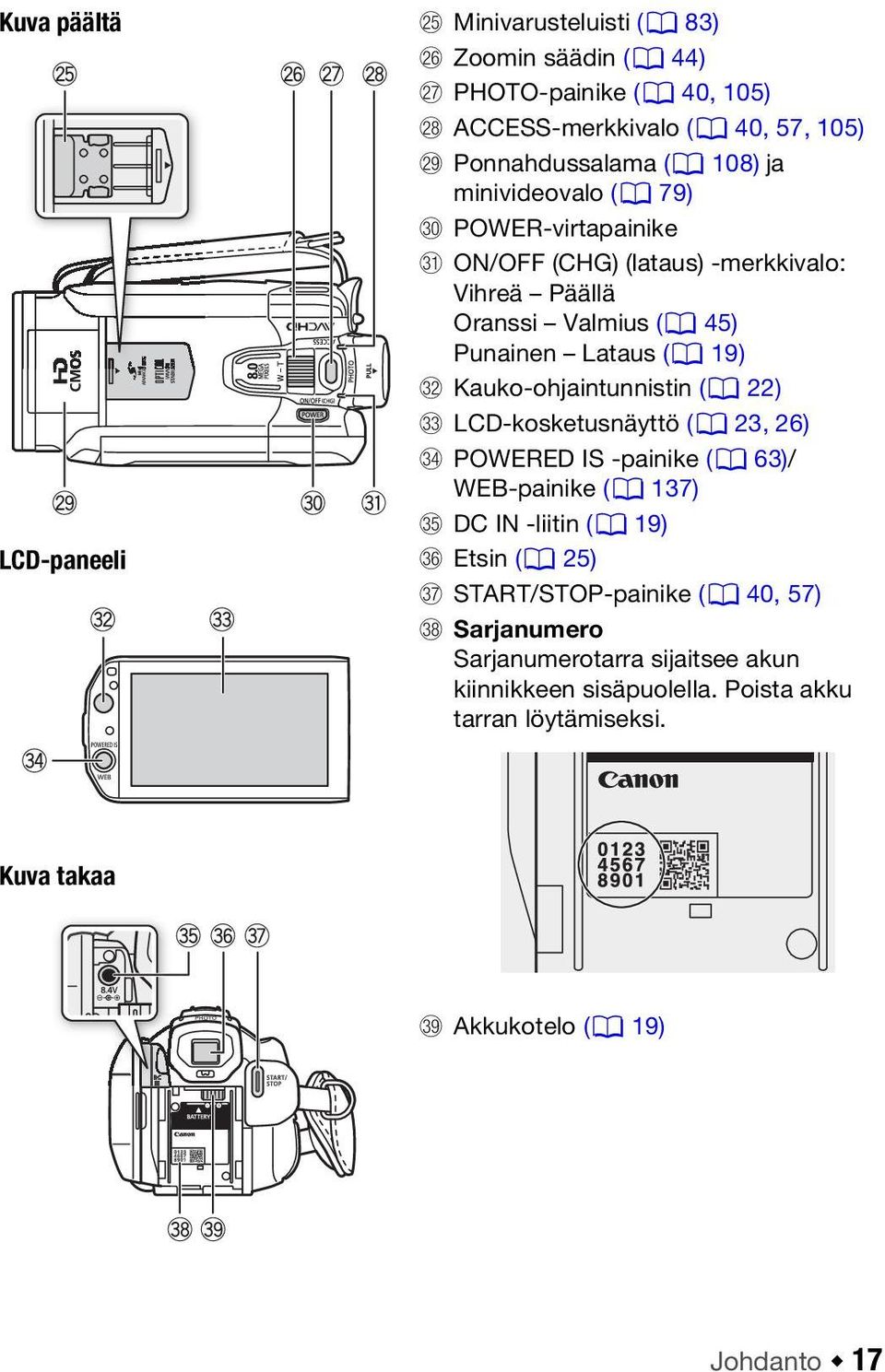

17 Kuva päältä LCD-paneeli Sg Minivarusteluisti (0 83) Sh Zoomin säädin (0 44) Sj PHOTO-painike (0 40, 105) Sk ACCESS-merkkivalo (0 40, 57, 105) Sl Ponnahdussalama (0 108) ja minivideovalo (0 79) Dq POWER-virtapainike Da ON/OFF (CHG) (lataus) -merkkivalo: Vihreä Päällä Oranssi Valmius (0 45) Punainen Lataus (0 19) Ds Kauko-ohjaintunnistin (0 22) Dd LCD-kosketusnäyttö (0 23, 26) Df POWERED IS -painike (0 63)/ WEB-painike (0 137) Dg DC IN -liitin (0 19) Dh Etsin (0 25) Dj START/STOP-painike (0 40, 57) Dk Sarjanumero Sarjanumerotarra sijaitsee akun kiinnikkeen sisäpuolella. Poista akku tarran löytämiseksi. Kuva takaa Dl Akkukotelo (0 19) Johdanto 17

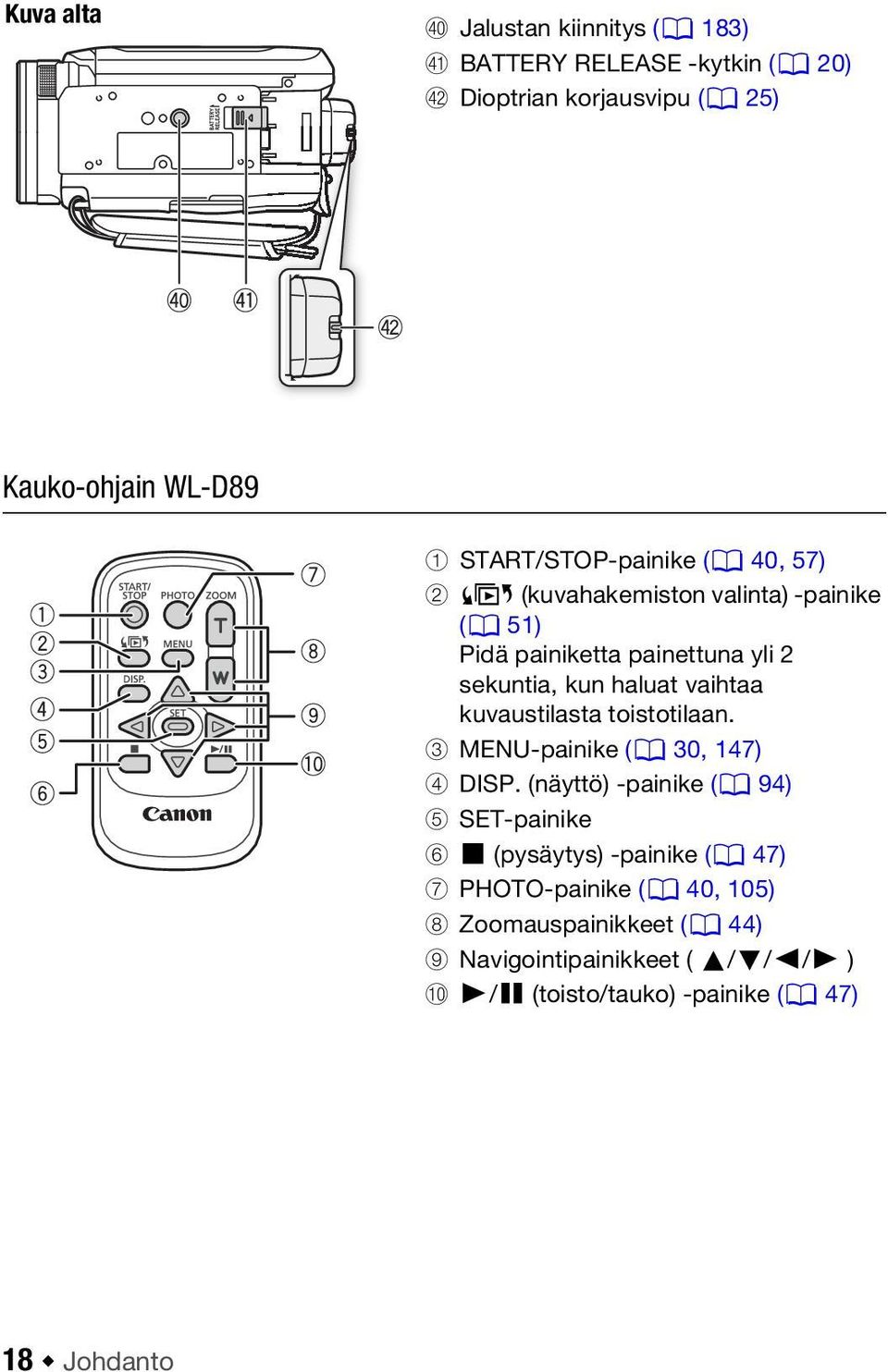

18 Kuva alta Fq Jalustan kiinnitys (0 183) Fa BATTERY RELEASE -kytkin (0 20) Fs Dioptrian korjausvipu (0 25) Kauko-ohjain WL-D89 1 START/STOP-painike (0 40, 57) 2 b (kuvahakemiston valinta) -painike (0 51) Pidä painiketta painettuna yli 2 sekuntia, kun haluat vaihtaa kuvaustilasta toistotilaan. 3 MENU-painike (0 30, 147) 4 DISP. (näyttö) -painike (0 94) 5 SET-painike 6 B (pysäytys) -painike (0 47) 7 PHOTO-painike (0 40, 105) 8 Zoomauspainikkeet (0 44) 9 Navigointipainikkeet ( Z/O/y/A ) Aq A/C (toisto/tauko) -painike (0 47) 18 Johdanto

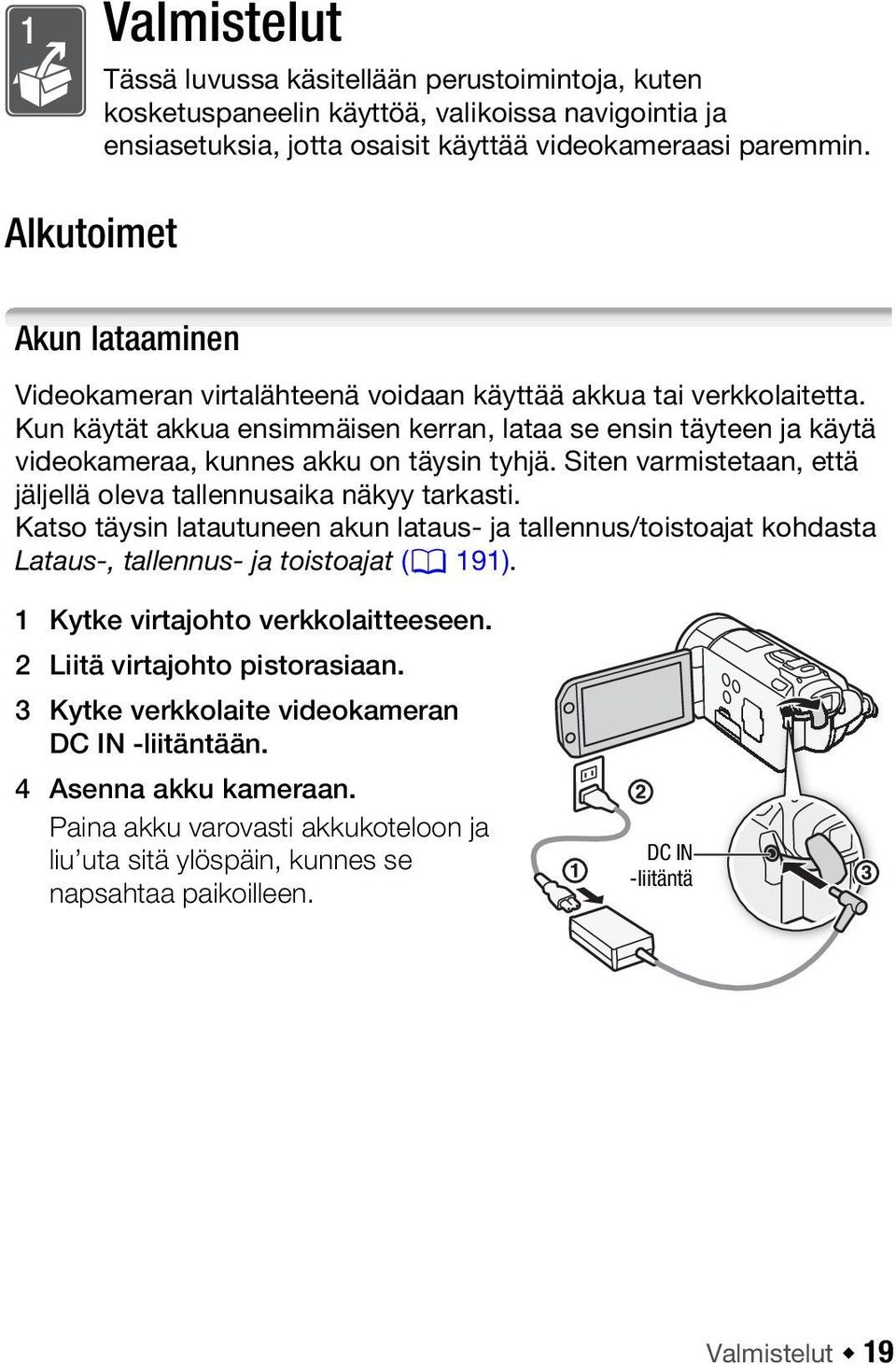

19 Alkutoimet Valmistelut Tässä luvussa käsitellään perustoimintoja, kuten kosketuspaneelin käyttöä, valikoissa navigointia ja ensiasetuksia, jotta osaisit käyttää videokameraasi paremmin. Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai verkkolaitetta. Kun käytät akkua ensimmäisen kerran, lataa se ensin täyteen ja käytä videokameraa, kunnes akku on täysin tyhjä. Siten varmistetaan, että jäljellä oleva tallennusaika näkyy tarkasti. Katso täysin latautuneen akun lataus- ja tallennus/toistoajat kohdasta Lataus-, tallennus- ja toistoajat (0 191). 1 Kytke virtajohto verkkolaitteeseen. 2 Liitä virtajohto pistorasiaan. 3 Kytke verkkolaite videokameran DC IN -liitäntään. 4 Asenna akku kameraan. Paina akku varovasti akkukoteloon ja liu uta sitä ylöspäin, kunnes se napsahtaa paikoilleen. DC IN -liitäntä Valmistelut 19

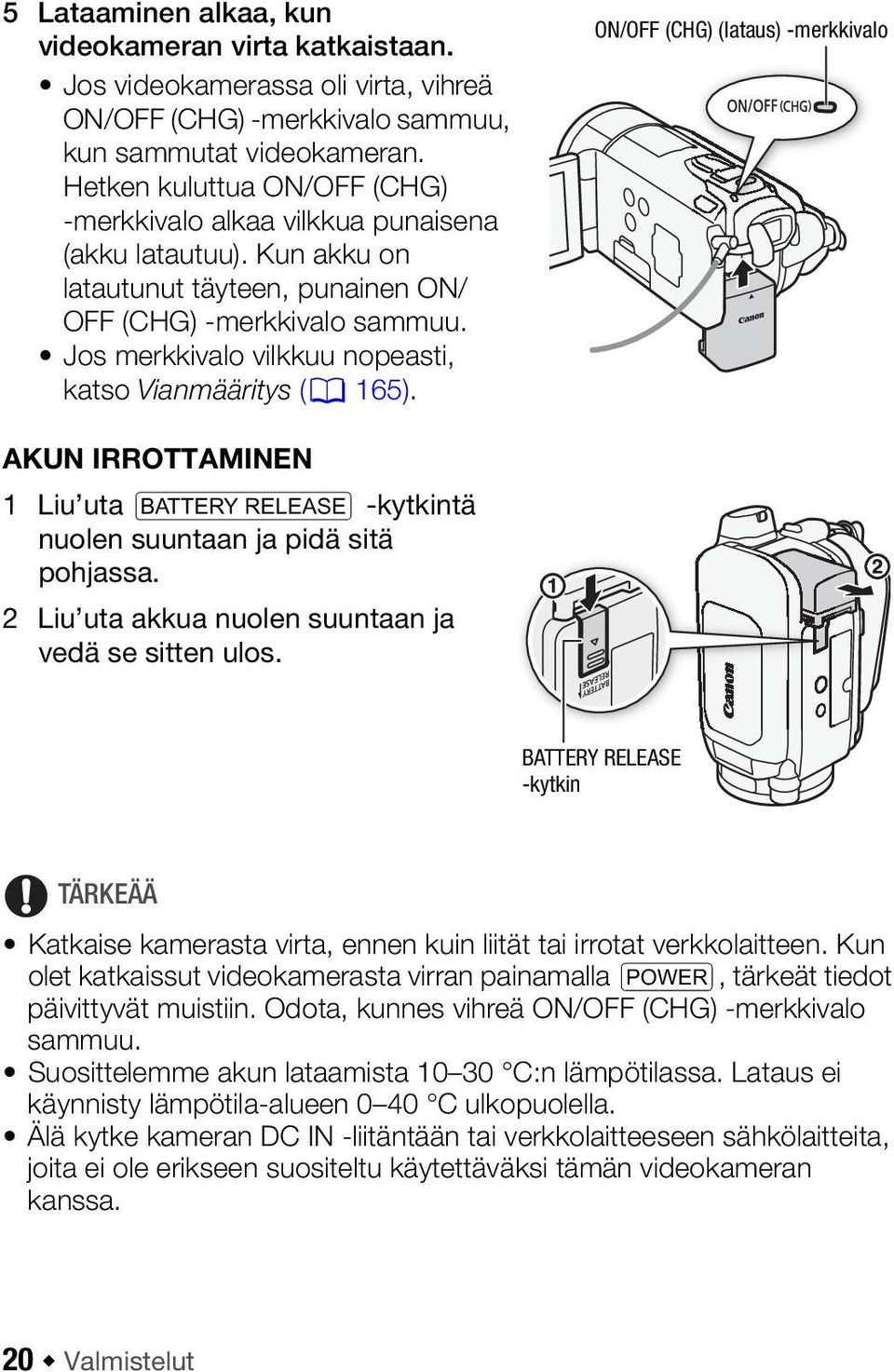

20 5 Lataaminen alkaa, kun videokameran virta katkaistaan. Jos videokamerassa oli virta, vihreä ON/OFF (CHG) -merkkivalo sammuu, kun sammutat videokameran. Hetken kuluttua ON/OFF (CHG) -merkkivalo alkaa vilkkua punaisena (akku latautuu). Kun akku on latautunut täyteen, punainen ON/ OFF (CHG) -merkkivalo sammuu. Jos merkkivalo vilkkuu nopeasti, katso Vianmääritys (0 165). ON/OFF (CHG) (lataus) -merkkivalo AKUN IRROTTAMINEN 1 Liu uta U -kytkintä nuolen suuntaan ja pidä sitä pohjassa. 2 Liu uta akkua nuolen suuntaan ja vedä se sitten ulos. BATTERY RELEASE -kytkin TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun olet katkaissut videokamerasta virran painamalla x, tärkeät tiedot päivittyvät muistiin. Odota, kunnes vihreä ON/OFF (CHG) -merkkivalo sammuu. Suosittelemme akun lataamista C:n lämpötilassa. Lataus ei käynnisty lämpötila-alueen 0 40 C ulkopuolella. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joita ei ole erikseen suositeltu käytettäväksi tämän videokameran kanssa. 20 Valmistelut

21 Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC AC-muuntimiin tms. HUOMIOITAVAA Akkua varataan vain videokameran ollessa kytkettynä pois päältä. Jos jäljellä oleva akun käyttöaika on tärkeä, voit käyttää videokameraa verkkolaitteen avulla, jotta akun varaus ei vähene. Ladatut akut purkautuvat itsestään. Akut kannattaa siksi ladata käyttöpäivänä tai sitä edeltävänä päivänä. Suosittelemme pitämään mukana 2 3 kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Lisävarusteiden valmisteleminen Kauko-ohjain Aseta ensin mukana toimitettava CR2025-litiumnappiparisto kaukoohjaimeen. 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä akkupidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä akkupidike paikalleen. Kieleke Valmistelut 21

22 Kauko-ohjaimen käyttäminen Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kauko-ohjaintunnistimeen. Voit käyttää kauko-ohjainta videokameran etupuolelta, kun käännät LCDnäyttöä 180 astetta. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kaukoohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Käsikahva ja hihnat Kiinnitä käsikahvan hihna. Säädä käsikahvan hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi g-painikkeeseen. 22 Valmistelut

23 Lisävarusteena saatavan olkahihnan kiinnittäminen Työnnä olkahihnan päät käsikahvan hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. LCD-näytön säätö ja etsimen käyttö LCD-paneelin kääntäminen Avaa LCD-paneelia 90 astetta. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voi kääntää 180 astetta objektiiviin päin. LCD-näytön kääntäminen 180 astetta voi olla hyödyllistä seuraavissa tapauksissa: - Kun haluat kuvauskohteen valvovan LCD-näyttöä etsintä käytettäessä. - Kun haluat näkyä itsekin kuvassa itselaukaisimella tallennettaessa - Kun haluat käyttää videokameraa kauko-ohjaimella kameran etupuolelta käsin Kohde voi valvoa LCD-näyttöä (voit käyttää samalla etsintä) Valmistelut 23

24 HUOMIOITAVAA Tietoja LCD-näytöstä ja etsimen näytöstä: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. LCD-näytön taustavalo Kirkkaassa ympäristössä kuvattaessa LCD-näytön käyttäminen voi olla hankalaa. Kirkasta näyttöä kytkemällä päälle LCD-näytön taustavalo. Kun videokamerassa on virta kytkettynä, pidä h -painiketta painettuna yli 2 sekuntia. Toista toimenpide, kun haluat vaihtaa LCD-näytön taustavalon normaalitilasta (pois päältä) kirkkaaksi (päällä). Tämä muuttaa sekä LCD- että etsinnäytön kirkkautta. HUOMIOITAVAA LCD-näytön taustavalo ei vaikuta tallenteiden kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Voit säätää LCD-näytön kirkkautta entisestään 6 8 [LCD-näytön kirkkaus] -asetuksella tai himmentää sitä 6 8 [LCD-näytön himmennin] -asetuksella, jotta voit käyttää näyttöä paikoissa, joissa LCD-näytön kirkas valo häiritsee. Lisätietoja kosketusnäytön hoidosta saat kohdista Käsittelyn varotoimet (0 182), Puhdistaminen (0 187). 24 Valmistelut

25 Etsimen käyttö Jos LCD-näyttöä on vaikea käyttää, kun olet kytkenyt LCD-taustavalon päälle, voit käyttää etsintä. Voit myös käyttää etsintä, kun käännät LCD-paneelia 180, jotta kuvauskohde voi katsella tallennusta. Kun haluat käyttää etsintä, pidä tiukasti kiinni etsimen kummastakin sivusta ja vedä sitä ulos, kunnes se napsahtaa. Voit sulkea LCD-paneelin tai halutessasi kääntää sitä kuvauskohteeseen päin. Säädä etsintä tarvittaessa dioptrian korjausvivun avulla. LCD-taustavaloasetus on yhteinen sekä LCD-näytölle että etsimelle. HUOMIOITAVAA Lisätietoja kosketusnäytön hoidosta saat kohdista Käsittelyn varotoimet (0 182), Puhdistaminen (0 187). Valmistelut 25

26 Videokameran perustoiminnot Kosketusnäytön käyttö Kosketusnäytöllä näkyvät säätöpainikkeet ja valikkokohdat vaihtuvat dynaamisesti eli toimintatilan ja suoritettavan tehtävän mukaan. Helppokäyttöisen kosketusnäytön ansiosta kaikki säädöt ovat sormien ulottuvilla. Kosketa Valikkokohta valitaan ja säätöpainikkeen toiminto suoritetaan koskettamalla niitä. Tiettyjen toimintojen yhteydessä, esimerkkeinä Kosketa ja seuraa (0 66) ja kasvojentunnistus (0 65), voit valita kosketusnäytöllä näkyvän kohteen koskettamalla sitä, jolloin videokamera valitsee sille sopivimmat asetukset. Vedä Pyyhkäisemällä sormella näytön läpi ylös- ja alaspäin tai vasemmalle ja oikealle voit siirtyä valikoissa tai kuvahakemistoissa ja säätää liukusäätimiä (esimerkiksi säätää äänenvoimakkuutta). TÄRKEÄÄ Videokamerassa on painalluksen aistiva kosketusnäyttö. Kosketustoiminnoissa näyttöä on painettava voimakkaasti. Kosketustoiminnot eivät välttämättä toimi oikein, - jos käytät kosketusnäyttöä märin käsin, käsineet kädessä, kynsillä tai muilla terävillä esineillä, kuten kuulakärkikynällä - jos käytät liikaa voimaa tai naarmutat kosketusnäyttöä - jos olet kiinnittänyt kaupoista saatavia näytönsuojia tai tarrakalvoja kosketusnäytön pintaan. 26 Valmistelut

27 Toimintatilat Tallentaminen Kun tallennat video-otoksia tai valokuvia, videokameran toimintatila määräytyy tilakytkimen asennon ja näytöllä näkyvien kosketuspainikkeiden mukaan. Toimintatila Tilakytkin Näytön kuvake Toiminta Kaksoiskuvaus Tallenna helposti video-otoksia ja valokuvia ja anna videokameran huolehtia asetuksista sopii aloittelijoille tai helposta kuvaamisesta pitäville. Video-otosten ja valokuvien * helppo tallentaminen (0 40). Mukautettu kuvaus Valitse jokin erillisistä tallennustiloista, ja voit käyttää valikoita ja lisätoimintoja ja muuttaa videokameran asetukset haluamiksesi. Tallenna video-otoksia koskettamalla [4] (0 57). Tallenna valokuvia koskettamalla [3] (0 105). * Näkyvä tilakuvake muuttuu aina Smart AUTO -toiminnon valitseman optimitilan mukaan (0 41). Valmistelut 27

28 Toistaminen Painamalla kamera-/toisto-painiketta S voit vaihtaa videokameran kameratilasta (tallennustilasta) toistotilaan ja päinvastoin. Se, mihin toistotilaan siirrytään, vaihtelee edeltävän tallennustilan mukaan. Paina painiketta S videokameran ollessa pois päältä kytkeäksesi sen suoraan toistotilaan. Edeltävä tila Toimintatila Toiminta Video-otosten toistaminen Paina S - tai ([Alkuperäinen]-kuvahakemisto) -tilassa. (0 47). Valokuvien katseleminen Paina S -tilassa. ([Valokuvat]-kuvahakemisto) (0 101). HUOMIOITAVAA Kun palaat takaisin toistotilaan, toistoa varten valittu muisti on sama kuin sillä hetkellä tallennukseen käytettävä muisti. Voit siirtyä tallennustilasta toistotilaan ja päinvastoin myös pitämällä kauko-ohjaimen B -painiketta painettuna yli 2 sekuntia. 28 Valmistelut

29 Valikkojen käyttäminen Monet videokameran toiminnoista voidaan säätää FUNC.-paneelista ja asetusvalikoista. -tilassa valikoihin ei kuitenkaan pääse, ja muutamaa poikkeusta lukuun ottamatta monet valikkoasetukset palautuvat oletusarvoihinsa. Lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista saat liitteestä Valikkovaihtoehtojen luettelot (0 143). Toimintatilat: FUNC.-paneeli ja muokkauspaneeli - ja -tilassa FUNC.-paneeli sisältää kätevän yhteenvedon usein käytetyistä kuvaustoiminnoista. Kosketa [FUNC.], niin pääset FUNC.-paneeliin, ja kosketa sen jälkeen toimintoa, jonka haluat asettaa tai jota haluat säätää. Voit joutua vetämään vierityspalkkia ylös tai alas, ennen kuin näkyviin tulee halutun toiminnon säätöpainike. Kosketa haluamasi toiminnon säätöpainiketta Vedä sormella ylös tai alas vierityspalkkia, jotta paneelin loppuosa tulee näkyviin Koskettamalla - ja -tilassa [Muokkaa] näyttöön tulee samantyyppinen paneeli, joka sisältää erilaisia toimintoja yhden tai useamman tallenteen tai valokuvan käsittelyyn (esimerkiksi poistaminen, tallenteen lisääminen toistoluetteloon, valokuvien suojaaminen). Kosketa haluamasi toimenpiteen säätöpainiketta. Esimerkki Muokkaa-paneelista -tilassa Kosketa haluamasi toimenpiteen säätöpainiketta Valmistelut 29

30 Asetusvalikot 1 Vain - tai -tila: Kosketa [FUNC.] 2 Asetusvalikot avataan koskettamalla [MENU]. Voit avata asetusvalikon myös painamalla kauko-ohjaimesta u. 3 Kosketa haluamasi valikon välilehteä. 4 Vedä sormella ylös tai alas vierityspalkkia, kunnes muutettava asetus on oranssissa valintapalkissa. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. 5 Kun haluamasi valikkokohta on oranssin palkin kohdalla, kosketa kehyksen sisälle oikealla. 6 Kosketa haluamaasi vaihtoehtoa ja kosketa [a]. Voit milloin tahansa sulkea valikon koskettamalla [a]. HUOMIOITAVAA Valikkonäytöissä käytetään pientä kirjasinkokoa, jotta nykyisin valittuna olevat vaihtoehdot näkyvät. Voit suurentaa fontin kokoa määrittämällä 6 8 [Fontin koko] -asetukseksi [A Suuri], mutta näytössä näkyvät silloin ainoastaan valittuina olevien vaihtoehtojen kuvakkeet. 30 Valmistelut

31 Ensiasetukset Päiväyksen ja ajan asettaminen Ennen kuin aloitat videokameran käytön, sinun on asetettava päiväys ja aika. [Date/Time-Päivämäärä/aika]-näyttö (päivämäärän ja ajan asetusnäyttö) tulee automaattisesti näkyviin, jos videokameran kellon asetuksia ei ole määritetty. Kun [Date/Time-Päivämäärä/aika]-näyttö avautuu, vuosi voidaan valita. 1 Kosketa kenttää, jota haluat muuttaa (vuosi, kuukausi, päivä, tunnit tai minuutit). 2 Koskettamalla [Z] tai [O] voit vaihtaa tarvittaessa kenttää. 3 Aseta oikea päivämäärä ja aika muuttamalla kaikkia kenttiä samalla tavalla. 4 Valitse haluamasi päivämäärän muoto koskettamalla [Y.M.D/V.K.P], [M.D,Y/K.P,V] tai [D.M.Y/P.K.V]. 5 Kosketa [24H], jos haluat käyttää 24 tunnin kelloa, tai jätä kohta valitsematta, jos haluat käyttää 12 tunnin kelloa (AAMUPVÄ/ILTAPVÄ). 6 Koskettamalla [OK] kello käynnistyy ja asetusnäyttö sulkeutuu. HUOMIOITAVAA Jos et käytä videokameraa noin 3 kuukauteen, yhdysrakenteinen litiumakku voi tyhjentyä kokonaan ja päivämäärä- ja aika-asetukset voivat hävitä. Lataa siinä tapauksessa yhdysrakenteinen litiumakku uudelleen (0 185) ja aseta aikavyöhyke, päivämäärä ja aika uudelleen. Jos haluat muuttaa päivämäärää ja aikaa myöhemmin (kuin alkuasetusten aikana), avaa [Date/Time-Päivämäärä/aika]-näyttö asetusvalikoista: [FUNC.]* 8 [MENU] [Date/Time-Päivämäärä/aika] * Vain kun videokamera on tallennustilassa. Valmistelut 31

32 Kielen vaihtaminen Videokameran oletuskielenä on englanti. Voit valita jonkin 26 muusta kielestä. Toimintatilat: [FUNC.]* 8 [MENU] [Language a/kieli]** 8 Haluttu kieli 8 [OK] 8 [a] * Vain kun videokamera on tallennustilassa. **Kun videokameran kieleksi on vaihdettu englanti, kieltä vaihdetaan valitsemalla 6 8 [Languagea/Kieli]. HUOMIOITAVAA Osa säätöpainikkeista, kuten [ZOOM], [FUNC.] tai [MENU], jäävät englanniksi valitusta kielestä riippumatta. Aikavyöhykkeen muuttaminen Valitse aikavyöhyke sijaintisi mukaan. Oletusasetuksena on Pariisi. Toimintatilat: 1 Avaa [Aikavyöhyke/kesäaika]-näyttö. [FUNC.]* 8 [MENU] [Aikavyöhyke/kesäaika] * Vain kun videokamera on tallennustilassa. 2 Aseta kotimaan aikavyöhyke koskettamalla [S] tai matkakohteen aikavyöhyke koskettamalla [V]. 3 Valitse haluamasi aikavyöhyke koskettamalla [Z] tai [O]. Säädä kesäaika tarvittaessa koskettamalla [U]. 4 Sulje valikko koskettamalla [a]. 32 Valmistelut

33 Muistikortin käyttäminen Videokameran kanssa yhteensopivat muistikortit Voit käyttää kaupoista saatavia Secure Digital (SD) -kortteja tämän videokameran kanssa. Muistikortin mukaan sille ei kuitenkaan välttämättä voi tallentaa video-otoksia. Katso seuraava taulukko. Lokakuusta 2010 lähtien videotallennustoiminto on testattu Panasonicin, Toshiban ja SanDiskin valmistamilla SD/SDHC/SDXCmuistikorteilla. Muistikorttityyppi: SD-muistikortti, SDHC-muistikortti, SDXC-muistikortti Nopeusluokka*: Kapasiteetti: vähintään 128 Mt**. * Kun käytät SD-muistikorttia ilman nopeusluokitusta, et voi ehkä tallentaa videoita käytetystä muistikortista riippuen. **Videoita ei voi tallentaa SD-muistikorteille, joiden kapasiteetti on korkeintaan 64 Mt. HUOMIOITAVAA Tietoja SD-nopeusluokasta: SD-nopeusluokka on standardi, joka ilmaisee SD/SDHC/SDXC-muistikorteille vähintään taatun tiedonsiirtonopeuden. Kun ostat uuden muistikortin, tarkista, että pakkauksessa on nopeusluokan logo. Suosittelemme käyttämään muistikortteja, joiden nopeusluokka on 4, 6 tai 10. Valmistelut 33
