1 Käyttöopas Betjeningsvejledning Användarhandbok Versio 21 Da 21. udgave Version 21 Sv Su DVD-kamera Bruksanvisning DVD videokamera Betjeningsvejledning DVD-videokamera Käyttöopas Svenska Dansk Suomi Sv Läs också den följande användarhandboken (elektronisk version på PDF-fil). Da Læs også den følgende betjeningsvejledning (elektronisk version som PDF fil). Su Lue myös seuraava käyttöohje (sähköinen versio PDF-tiedostona). Digital Video -ohjelmisto Digital Video Software Digital Video Software Digital Video Software PAL

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS PÄTEVÄÄN HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. CA-570-arvokilpi on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Tämä tuote on IEC :1993- ja EN :1994-luokiteltu. LUOKAN 1 LASERLAITE Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähköja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähköja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyksestä ja kierrätyksestä on osoitteessa (Euroopan talousalue: Norja, Islanti ja Liechtenstein) 2

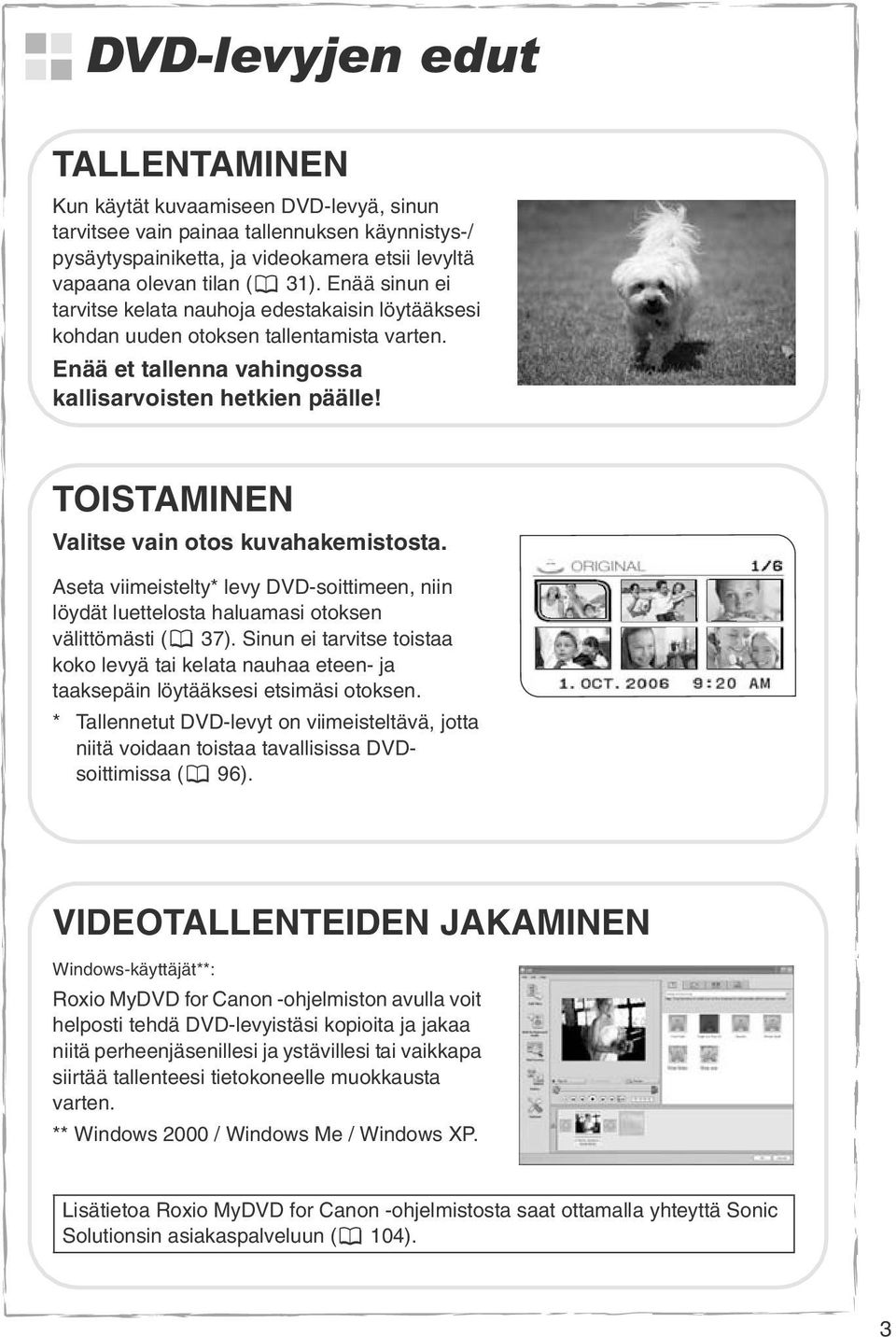

3 DVD-levyjen edut TALLENTAMINEN Kun käytät kuvaamiseen DVD-levyä, sinun tarvitsee vain painaa tallennuksen käynnistys-/ pysäytyspainiketta, ja videokamera etsii levyltä vapaana olevan tilan ( 31). Enää sinun ei tarvitse kelata nauhoja edestakaisin löytääksesi kohdan uuden otoksen tallentamista varten. Enää et tallenna vahingossa kallisarvoisten hetkien päälle! TOISTAMINEN Valitse vain otos kuvahakemistosta. Aseta viimeistelty* levy DVD-soittimeen, niin löydät luettelosta haluamasi otoksen välittömästi ( 37). Sinun ei tarvitse toistaa koko levyä tai kelata nauhaa eteen- ja taaksepäin löytääksesi etsimäsi otoksen. * Tallennetut DVD-levyt on viimeisteltävä, jotta niitä voidaan toistaa tavallisissa DVDsoittimissa ( 96). VIDEOTALLENTEIDEN JAKAMINEN Windows-käyttäjät**: Roxio MyDVD for Canon -ohjelmiston avulla voit helposti tehdä DVD-levyistäsi kopioita ja jakaa niitä perheenjäsenillesi ja ystävillesi tai vaikkapa siirtää tallenteesi tietokoneelle muokkausta varten. ** Windows 2000 / Windows Me / Windows XP. Lisätietoa Roxio MyDVD for Canon -ohjelmistosta saat ottamalla yhteyttä Sonic Solutionsin asiakaspalveluun ( 104). 3

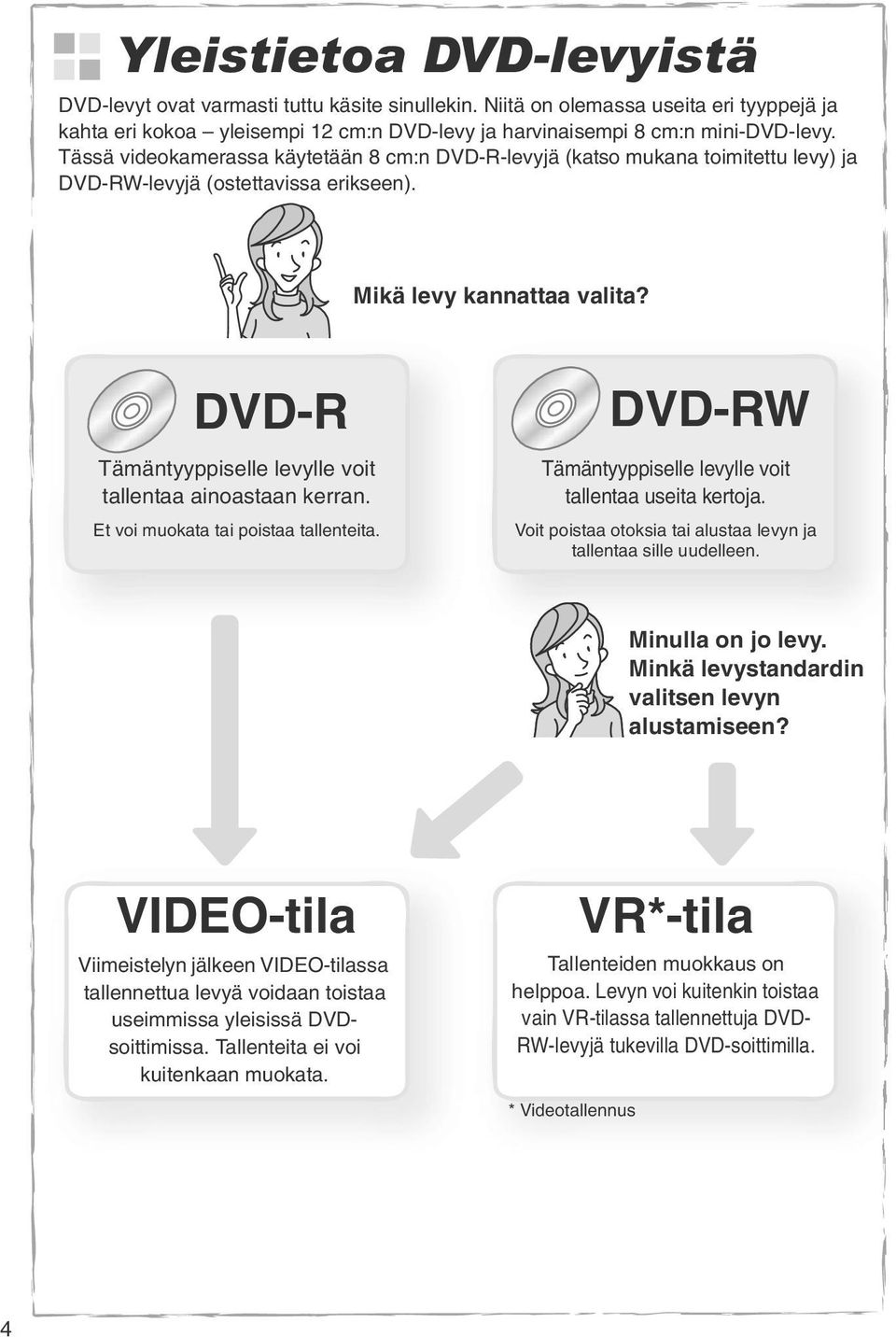

4 Yleistietoa DVD-levyistä DVD-levyt ovat varmasti tuttu käsite sinullekin. Niitä on olemassa useita eri tyyppejä ja kahta eri kokoa yleisempi 12 cm:n DVD-levy ja harvinaisempi 8 cm:n mini-dvd-levy. Tässä videokamerassa käytetään 8 cm:n DVD-R-levyjä (katso mukana toimitettu levy) ja DVD-RW-levyjä (ostettavissa erikseen). Mikä levy kannattaa valita? DVD-R Tämäntyyppiselle levylle voit tallentaa ainoastaan kerran. Et voi muokata tai poistaa tallenteita. DVD-RW Tämäntyyppiselle levylle voit tallentaa useita kertoja. Voit poistaa otoksia tai alustaa levyn ja tallentaa sille uudelleen. Minulla on jo levy. Minkä levystandardin valitsen levyn alustamiseen? VIDEO-tila Viimeistelyn jälkeen VIDEO-tilassa tallennettua levyä voidaan toistaa useimmissa yleisissä DVDsoittimissa. Tallenteita ei voi kuitenkaan muokata. VR*-tila Tallenteiden muokkaus on helppoa. Levyn voi kuitenkin toistaa vain VR-tilassa tallennettuja DVD- RW-levyjä tukevilla DVD-soittimilla. * Videotallennus 4

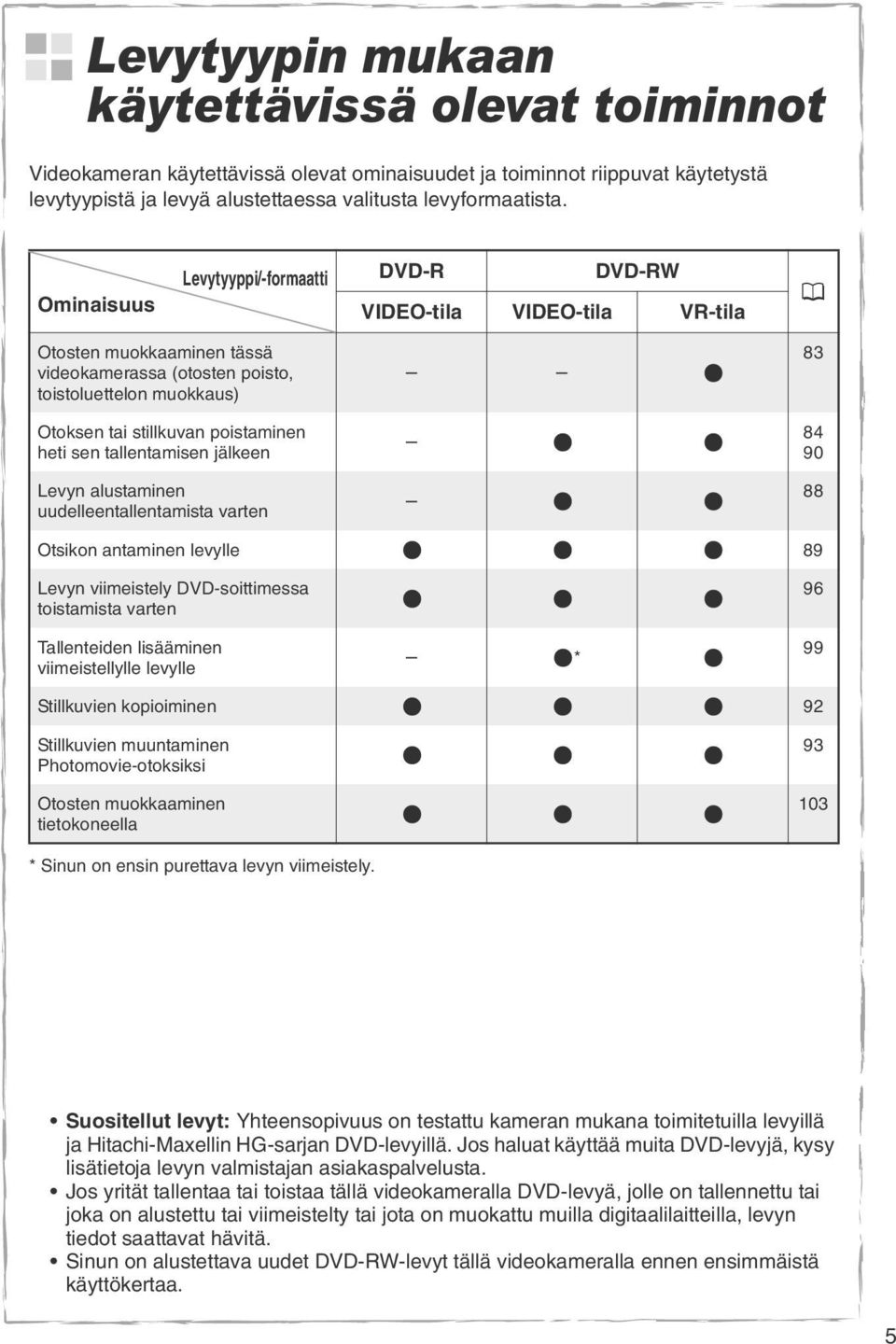

5 Levytyypin mukaan käytettävissä olevat toiminnot Videokameran käytettävissä olevat ominaisuudet ja toiminnot riippuvat käytetystä levytyypistä ja levyä alustettaessa valitusta levyformaatista. Ominaisuus Levytyyppi/-formaatti DVD-R DVD-RW VIDEO-tila VIDEO-tila VR-tila Otosten muokkaaminen tässä videokamerassa (otosten poisto, toistoluettelon muokkaus) Otoksen tai stillkuvan poistaminen heti sen tallentamisen jälkeen Levyn alustaminen uudelleentallentamista varten Otsikon antaminen levylle 89 Levyn viimeistely DVD-soittimessa toistamista varten Tallenteiden lisääminen viimeistellylle levylle * Stillkuvien kopioiminen 92 Stillkuvien muuntaminen Photomovie-otoksiksi Otosten muokkaaminen tietokoneella * Sinun on ensin purettava levyn viimeistely. Suositellut levyt: Yhteensopivuus on testattu kameran mukana toimitetuilla levyillä ja Hitachi-Maxellin HG-sarjan DVD-levyillä. Jos haluat käyttää muita DVD-levyjä, kysy lisätietoja levyn valmistajan asiakaspalvelusta. Jos yrität tallentaa tai toistaa tällä videokameralla DVD-levyä, jolle on tallennettu tai joka on alustettu tai viimeistelty tai jota on muokattu muilla digitaalilaitteilla, levyn tiedot saattavat hävitä. Sinun on alustettava uudet DVD-RW-levyt tällä videokameralla ennen ensimmäistä käyttökertaa. 5

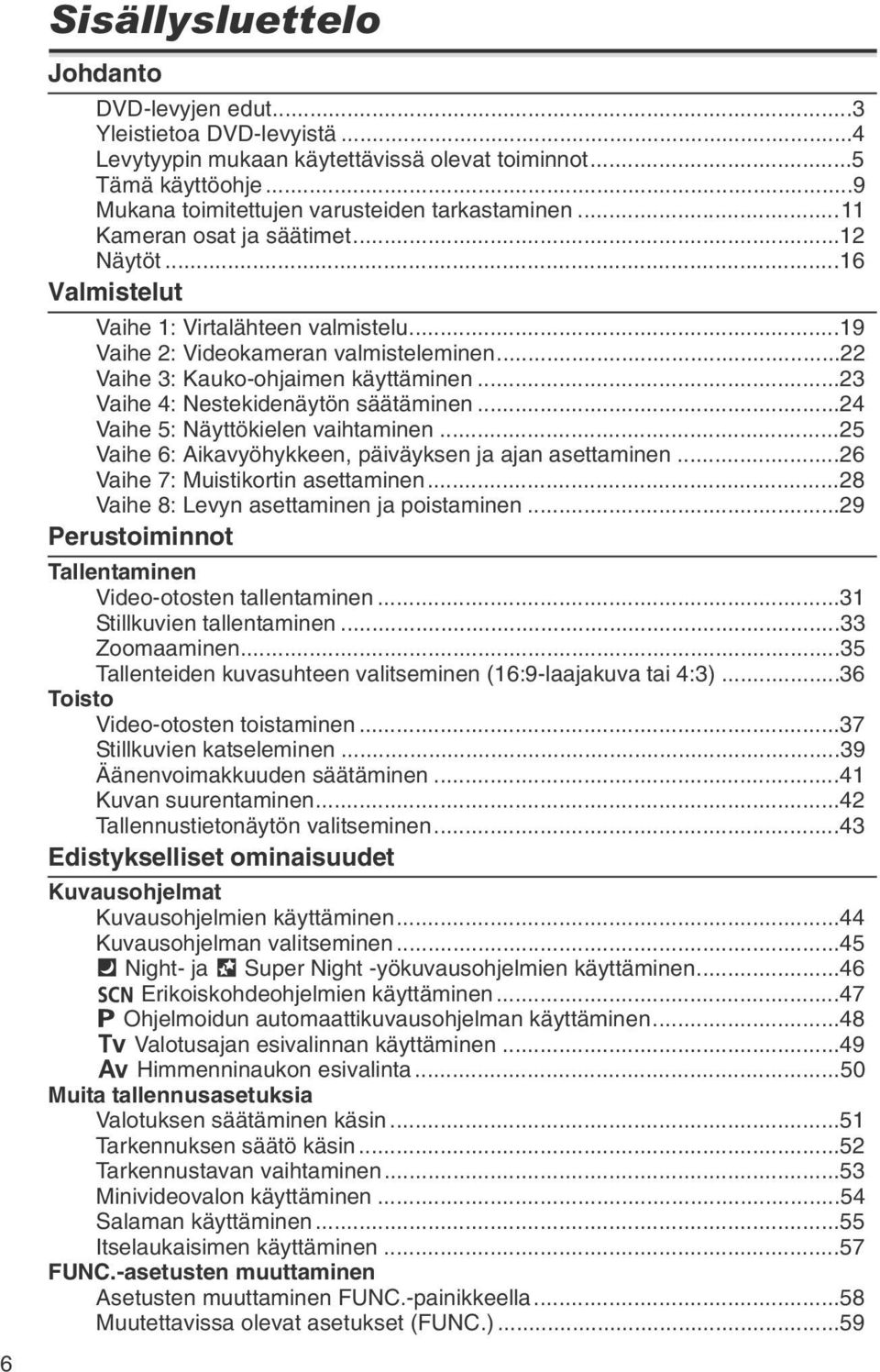

6 6 Sisällysluettelo Johdanto DVD-levyjen edut...3 Yleistietoa DVD-levyistä...4 Levytyypin mukaan käytettävissä olevat toiminnot...5 Tämä käyttöohje...9 Mukana toimitettujen varusteiden tarkastaminen...11 Kameran osat ja säätimet...12 Näytöt...16 Valmistelut Vaihe 1: Virtalähteen valmistelu...19 Vaihe 2: Videokameran valmisteleminen...22 Vaihe 3: Kauko-ohjaimen käyttäminen...23 Vaihe 4: Nestekidenäytön säätäminen...24 Vaihe 5: Näyttökielen vaihtaminen...25 Vaihe 6: Aikavyöhykkeen, päiväyksen ja ajan asettaminen...26 Vaihe 7: Muistikortin asettaminen...28 Vaihe 8: Levyn asettaminen ja poistaminen...29 Perustoiminnot Tallentaminen Video-otosten tallentaminen...31 Stillkuvien tallentaminen...33 Zoomaaminen...35 Tallenteiden kuvasuhteen valitseminen (16:9-laajakuva tai 4:3)...36 Toisto Video-otosten toistaminen...37 Stillkuvien katseleminen...39 Äänenvoimakkuuden säätäminen...41 Kuvan suurentaminen...42 Tallennustietonäytön valitseminen...43 Edistykselliset ominaisuudet Kuvausohjelmat Kuvausohjelmien käyttäminen...44 Kuvausohjelman valitseminen...45 Night- ja Super Night -yökuvausohjelmien käyttäminen...46 Erikoiskohdeohjelmien käyttäminen...47 Ohjelmoidun automaattikuvausohjelman käyttäminen...48 Valotusajan esivalinnan käyttäminen...49 Himmenninaukon esivalinta...50 Muita tallennusasetuksia Valotuksen säätäminen käsin...51 Tarkennuksen säätö käsin...52 Tarkennustavan vaihtaminen...53 Minivideovalon käyttäminen...54 Salaman käyttäminen...55 Itselaukaisimen käyttäminen...57 FUNC.-asetusten muuttaminen Asetusten muuttaminen FUNC.-painikkeella...58 Muutettavissa olevat asetukset (FUNC.)...59

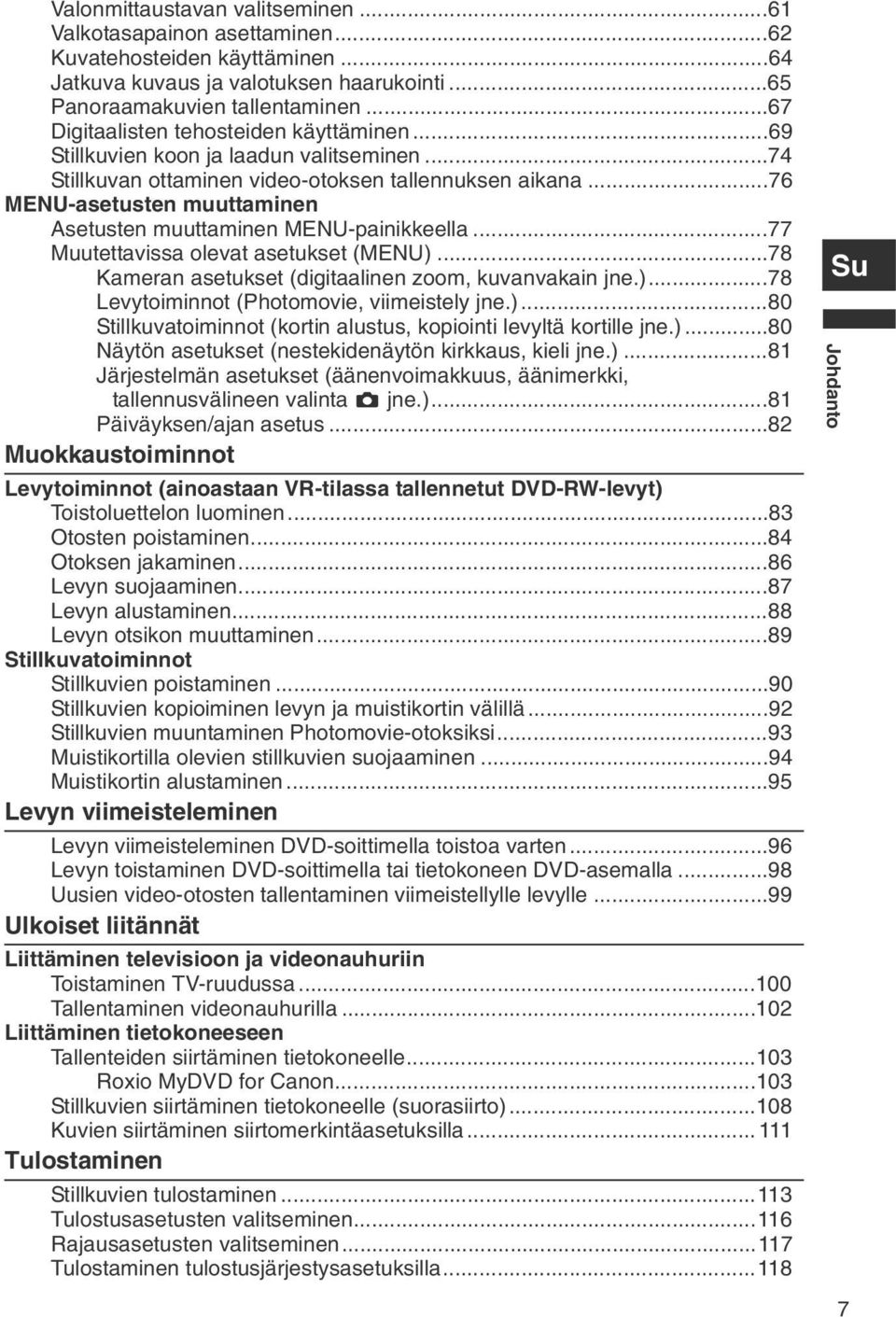

7 Valonmittaustavan valitseminen...61 Valkotasapainon asettaminen...62 Kuvatehosteiden käyttäminen...64 Jatkuva kuvaus ja valotuksen haarukointi...65 Panoraamakuvien tallentaminen...67 Digitaalisten tehosteiden käyttäminen...69 Stillkuvien koon ja laadun valitseminen...74 Stillkuvan ottaminen video-otoksen tallennuksen aikana...76 MENU-asetusten muuttaminen Asetusten muuttaminen MENU-painikkeella...77 Muutettavissa olevat asetukset (MENU)...78 Kameran asetukset (digitaalinen zoom, kuvanvakain jne.)...78 Levytoiminnot (Photomovie, viimeistely jne.)...80 Stillkuvatoiminnot (kortin alustus, kopiointi levyltä kortille jne.)...80 Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.)...81 Järjestelmän asetukset (äänenvoimakkuus, äänimerkki, tallennusvälineen valinta jne.)...81 Päiväyksen/ajan asetus...82 Muokkaustoiminnot Levytoiminnot (ainoastaan VR-tilassa tallennetut DVD-RW-levyt) Toistoluettelon luominen...83 Otosten poistaminen...84 Otoksen jakaminen...86 Levyn suojaaminen...87 Levyn alustaminen...88 Levyn otsikon muuttaminen...89 Stillkuvatoiminnot Stillkuvien poistaminen...90 Stillkuvien kopioiminen levyn ja muistikortin välillä...92 Stillkuvien muuntaminen Photomovie-otoksiksi...93 Muistikortilla olevien stillkuvien suojaaminen...94 Muistikortin alustaminen...95 Levyn viimeisteleminen Levyn viimeisteleminen DVD-soittimella toistoa varten...96 Levyn toistaminen DVD-soittimella tai tietokoneen DVD-asemalla...98 Uusien video-otosten tallentaminen viimeistellylle levylle...99 Ulkoiset liitännät Liittäminen televisioon ja videonauhuriin Toistaminen TV-ruudussa Tallentaminen videonauhurilla Liittäminen tietokoneeseen Tallenteiden siirtäminen tietokoneelle Roxio MyDVD for Canon Stillkuvien siirtäminen tietokoneelle (suorasiirto) Kuvien siirtäminen siirtomerkintäasetuksilla Tulostaminen Stillkuvien tulostaminen Tulostusasetusten valitseminen Rajausasetusten valitseminen Tulostaminen tulostusjärjestysasetuksilla Su Johdanto 7

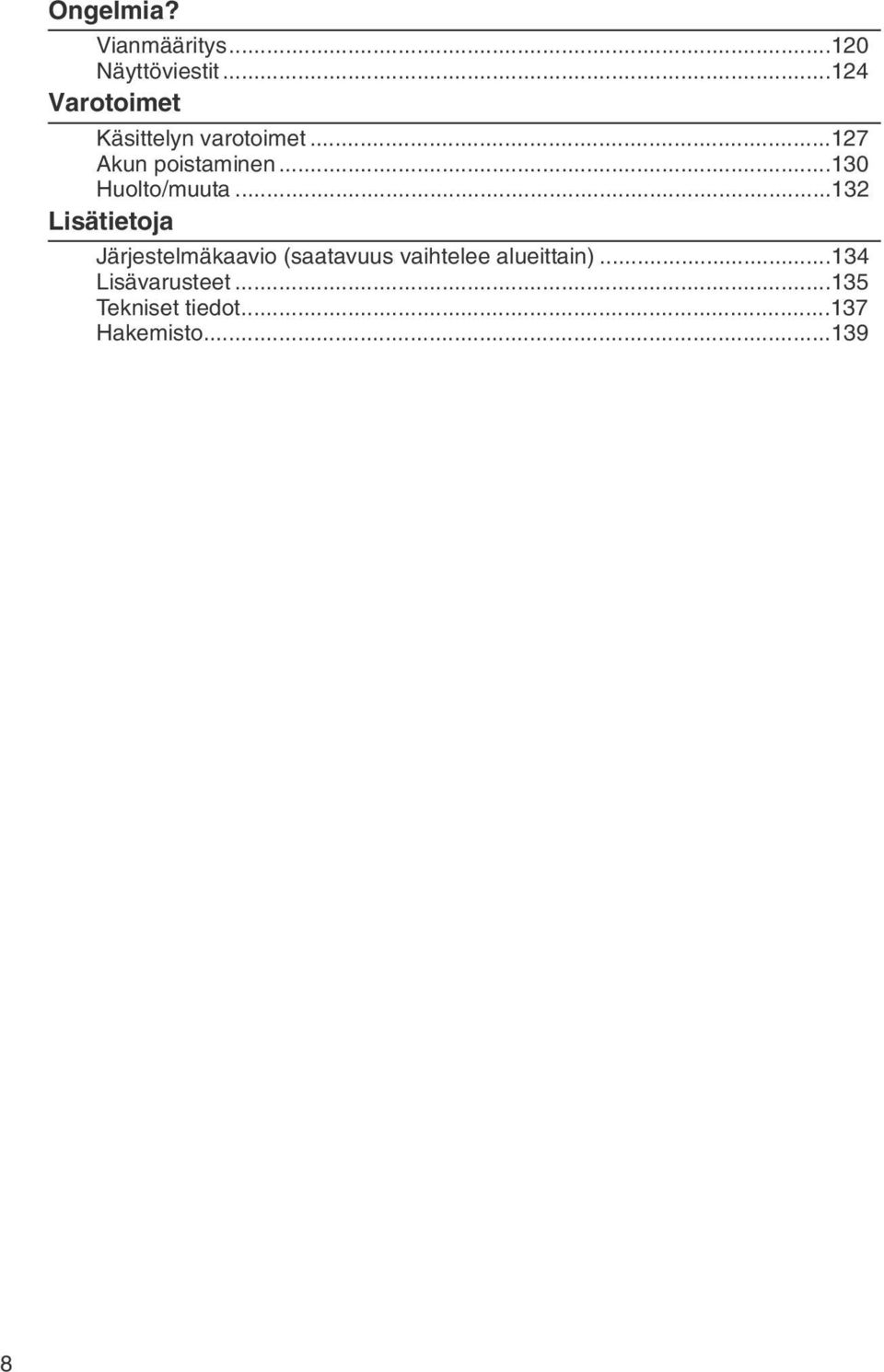

8 Ongelmia? Vianmääritys Näyttöviestit Varotoimet Käsittelyn varotoimet Akun poistaminen Huolto/muuta Lisätietoja Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto

9 Tämä käyttöohje Kiitos, että valitsit Canon DC40 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso ohjeita Vianmääritys-taulukosta ( 120). Käyttöohjeessa käytetyt merkinnät : Kameran käyttöön liittyviä varotoimia. : Lisätoimintoja, jotka täydentävät perustoimintoja. : Viittaus sivunumeroon. Isoilla kirjaimilla viitataan videokameran tai kauko-ohjaimen painikkeisiin. Hakasulkeiden [ ] sisällä oleva teksti viittaa näytössä näkyviin valikkokohtiin, suomennos tarpeen mukaan kauttaviivan / jälkeen. "Näyttö" viittaa nestekidenäyttöön ja etsimen ruutuun. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia. Su Johdanto Vaihe 6: Aikavyöhykkeen, päiväyksen ja ajan asettaminen Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Aikavyöhykkeen/kesäajan asettaminen MENU DATE/TIME SETUP T.ZONE/DST PARIS ( 77) 1. Kytke kameraan virta. 2. Avaa valikko painamalla MENU-painiketta. 3. Valitse yleisvalitsimella ( ) [DATE/TIME SETUP / PVM/AIKA-ASETUS] -valikko ja paina ( ). 4. Valitse yleisvalitsimella ( ) [T.ZONE/DST / A.VYÖHYKE/KSK] -asetus ja paina ( ). Aikavyöhykeasetus tulee näkyviin. Oletusasetuksena on Pariisi. 5. Valitse yleisvalitsimella ( ) aikavyöhyke ja tallenna asetus painamalla ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. Yleisvalitsin Yleisvalitsimella voit valita valikosta haluamasi kohdan ja muuttaa asetuksia. Voit valita haluamasi kohdan työntämällä yleisvalitsinta ohjaussauvan tapaan ylös, alas, vasemmalle tai oikealle ( / / / ). Yleensä voit tehdä valinnan tai muuttaa asetusta painamalla yleisvalitsinta suoraan alas ( ). Virtakytkin Videokameran virran kytkemisen ja katkaisemisen lisäksi virtakytkimellä valitaan kameran toimintatila. Virran kytkeminen videokameraan: Pidä lukituspainike painettuna ja siirrä virtakytkin ON-asentoon. Toimintatilan vaihtaminen: Työnnä virtakytkintä ON-asennosta hetkeksi MODE-suuntaan ja vapauta se sitten. Toimintotila vaihtuu tallennuksesta (CAMERA punainen merkkivalo) toistoksi (PLAY vihreä merkkivalo) tai päinvastoin. Lukitus painike 9

10 Toimintatilat Videokameran toimintatila määräytyy virtakytkimen ja / -kytkimen asennon mukaan. Toimintatila Toimintatilan ilmaisin / - kytkin Kuvakenäyttö Toiminto CAMERA (punainen) PLAY (vihreä) CAMERA (punainen) PLAY (vihreä) (videootokset) (stillkuvat) tai * tai * Video-otosten tallentaminen levylle Video-otosten toistaminen levyltä Stillkuvien tallentaminen muistikortille tai levylle Stillkuvien katseleminen muistikortilta tai levyltä * Riippuen siitä, tallennatko stillkuvat levylle vai muistikortille. Tavaramerkkitietoja MiniSD on SD Card Associationin tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Computer, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. on DVD Format/Logo Licensing Corporationin tavaramerkki. Valmistettu Dolby Laboratoriesin lisenssin nojalla. "Dolby" ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. 10

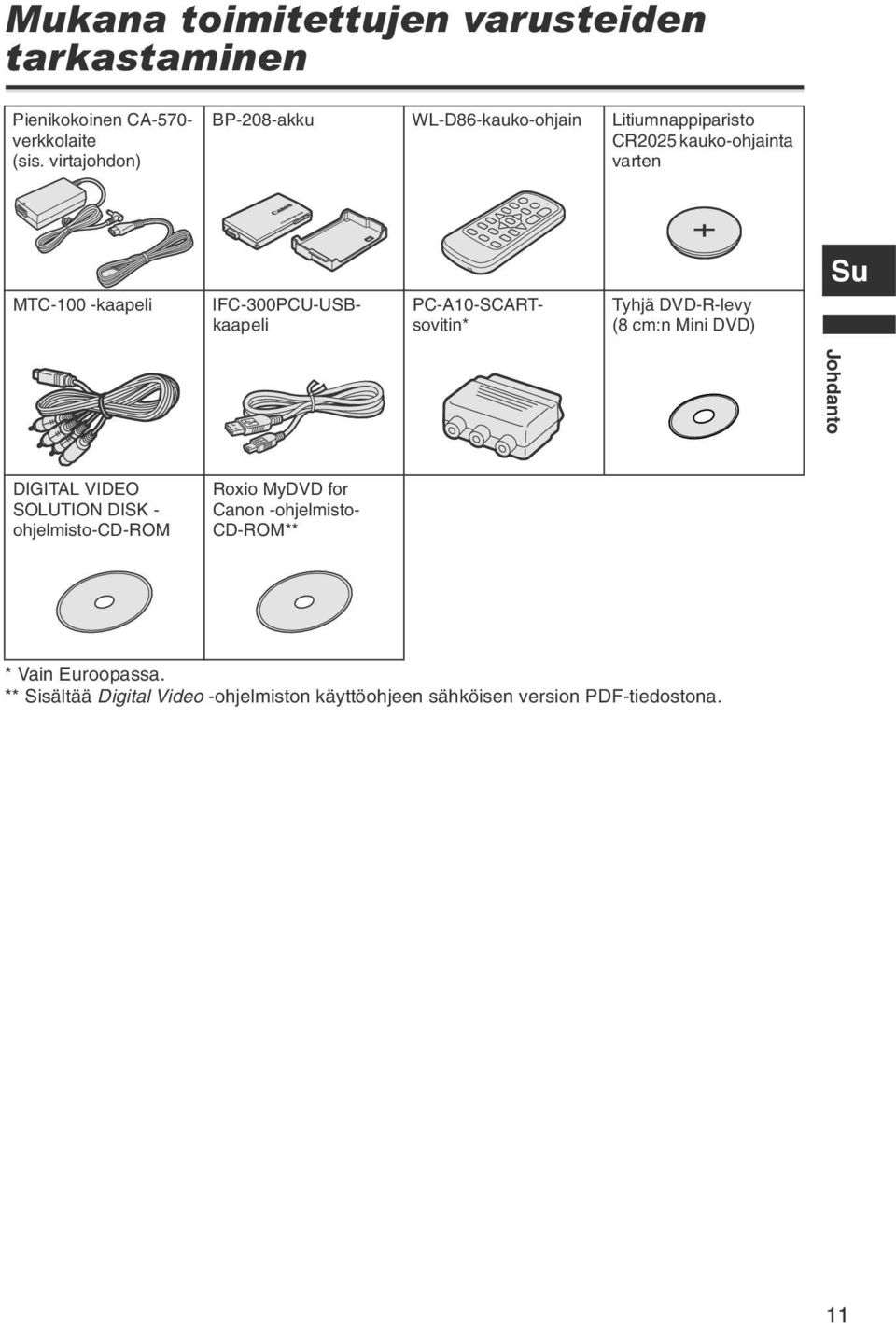

11 Mukana toimitettujen varusteiden tarkastaminen Pienikokoinen CA-570- verkkolaite (sis. virtajohdon) BP-208-akku WL-D86-kauko-ohjain Litiumnappiparisto CR2025 kauko-ohjainta varten MTC-100 -kaapeli IFC-300PCU-USBkaapeli PC-A10-SCARTsovitin* Tyhjä DVD-R-levy (8 cm:n Mini DVD) Su Johdanto DIGITAL VIDEO SOLUTION DISK - ohjelmisto-cd-rom Roxio MyDVD for Canon -ohjelmisto- CD-ROM** * Vain Euroopassa. ** Sisältää Digital Video -ohjelmiston käyttöohjeen sähköisen version PDF-tiedostona. 11

12 Kameran osat ja säätimet Kuva vasemmalta sivulta Kuva edestä D.EFFECTS-painike ( 69) / / (toisto/tauko) -painike ( 37) LIGHT-painike ( 54) / (pysäytys) -painike ( 37) (tallennuksen tarkastelu) -painike ( 32) / (salama) -painike ( 55) / (kuvallinen takaisinkelaus) -painike ( 38) / kuvahakemisto -painike ( 37) DRIVE MODE -painike ( 65) / (kuvallinen eteenpäinkelaus) -painike ( 38) / kuvahakemisto + -painike ( 37) Valintakiekko ( 44) FINALIZE-painike ( 96) Muistikorttipaikka ( 28) Yleisvalitsin ( 9) / EXP-painike ( 51) / FOCUS-painike ( 52) BATT. -painike (akun irrotus) ( 19) Sarjanumero Salama ( 55) Levytilan kansi ( 29) Minivideovalo ( 54) Kauko-ohjaintunnistin ( 23) Stereomikrofoni Akun liitäntäyksikkö ( 19) DC IN -liitäntä ( 19) RESET-painike ( 120) 12

13 Kuva takaa Su Johdanto Etsin ( 22) / (video-otokset/stillkuvat) -kytkin CARD-korttikäyttöilmaisin ( 33) / ( 10) CHARGE-latausilmaisin ( 19) Dioptrian säädin ( 22) FUNC.-toimintopainike ( 58) AV OUT -liitäntä ( 100, 102) MENU-painike ( 77) Toimintatilan ilmaisin ( 10) (tulosta/siirrä) -painike CAMERA (punainen), PLAY (vihreä) ( 105, 108, 114) DISC-levykäyttöilmaisin ( 31) Nestekidenäyttö ( 24) Käynnistys-/pysäytyspainike ( 31) DISPLAY-painike ( 43) Virtakytkin ( 9) BACKLIGHT-painike ( 24) USB-liitäntä ( 103, 108, 113) WIDE SCR -painike ( 36) / PLAYLIST-painike ( 83) 13

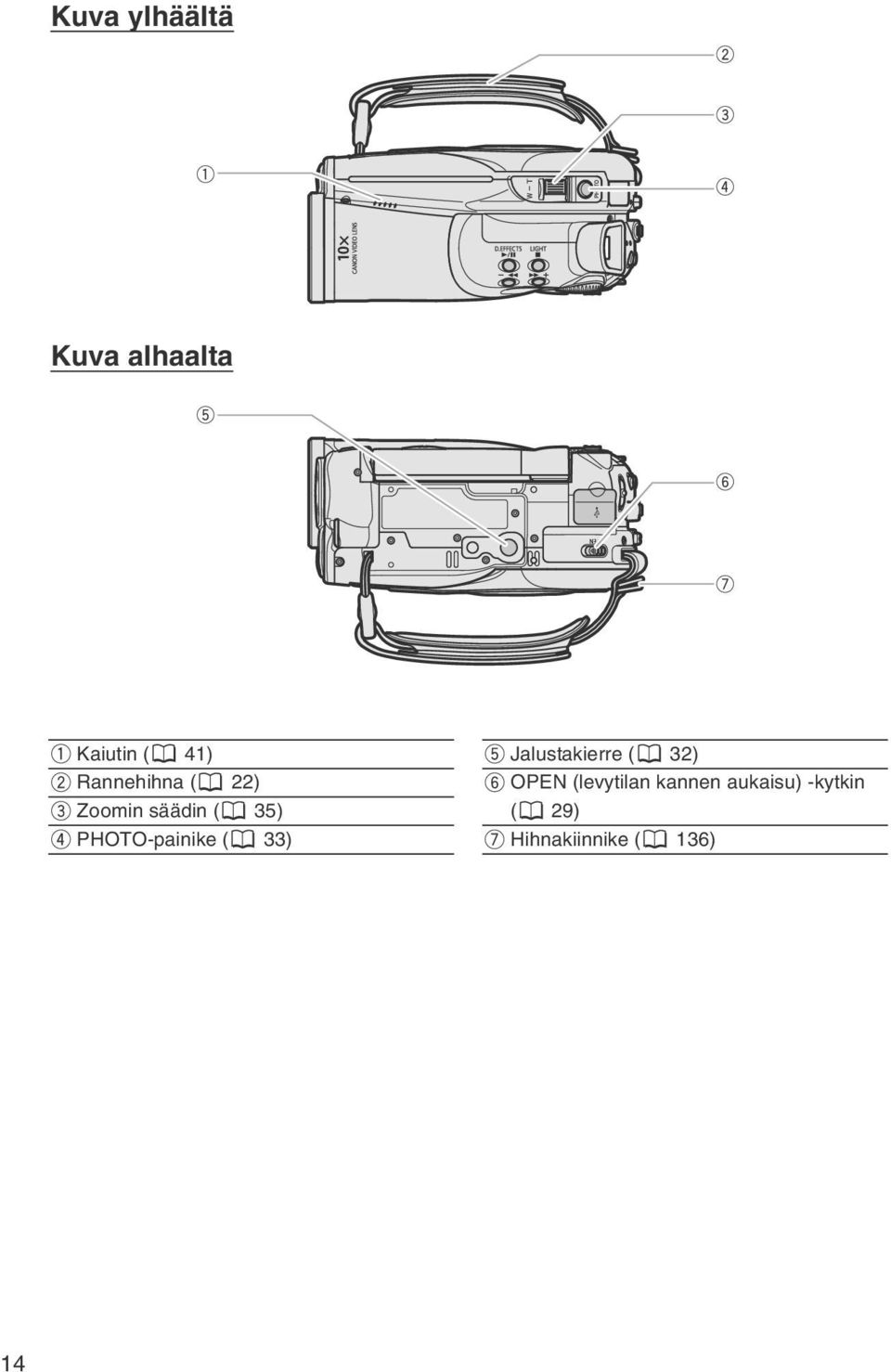

14 Kuva ylhäältä Kuva alhaalta Kaiutin ( 41) Jalustakierre ( 32) Rannehihna ( 22) OPEN (levytilan kannen aukaisu) -kytkin Zoomin säädin ( 35) ( 29) PHOTO-painike ( 33) Hihnakiinnike ( 136) 14

15 WL-D86-kauko-ohjain Su Johdanto Käynnistys-/pysäytyspainike ( 31) PLAY -toistopainike ( 37) FUNC.-toimintopainike ( 58) PAUSE -taukopainike ( 37) MENU-painike ( 77) STOP -pysäytyspainike ( 37) PLAYLIST-painike ( 83) PHOTO-painike ( 33) Navigointipainikkeet ( / / / ) Zoomauspainikkeet ( 35) PREV./NEXT-painikkeet: Otoksen ohitus ( 38) / kuvahakemiston sivu ylös/alas ( 37) SEARCH (taaksepäin) -hakupainike ( 38) / SLOW (taaksepäin) -toistopainike ( 38) SET-painike SEARCH (eteenpäin) -hakupainike ( 38) / SLOW (eteenpäin) -toistopainike ( 38) DISP. (OSD-näyttö) -painike ( 43) 15

16 Näytöt Video-otosten tallentaminen Stillkuvien tallentaminen Toimintatila ( 10) Tallennusohjelma ( 44) Valkotasapaino ( 62) Kuvatehoste ( 64) Digitaaliset tehosteet ( 69) Tallennustila ( 59) Stillkuvan laatu/koko ( 74) Itselaukaisin ( 57) Levyn tyyppi DVD-R, DVD-RW ( 4) Levyformaatti (VIDEO-tila, VR-tila) ( 4) Viimeistellyn levyn merkintä ( 96) Tallennuksen muistutin Käsintarkennus ( 52) Kuvanvakain ( 79) Levykäyttö Aikakoodi (tunnit : minuutit : sekunnit) Levyllä jäljellä oleva tallennusaika ( 31) Laajakuvatila ( 36) Tuulisuoja ( 79) Kauko-ohjaintunnistimen tila ( 23) Minivideovalo ( 54) Vaakamerkintä ( 81) Zoom ( 35), valotus ( 51) Mittaustapa ( 61) Kuvaustapa ( 65) Jäljellä olevien stillkuvien määrä kortilla, levyllä Akun varaustila Videokameran tärähdysvaroitus ( 78) Salama ( 55) Automaattivalotus/-tarkennus lukittu stillkuvatallennuksen aikana ( 53) Automaattitarkennuskehys ( 53) 16

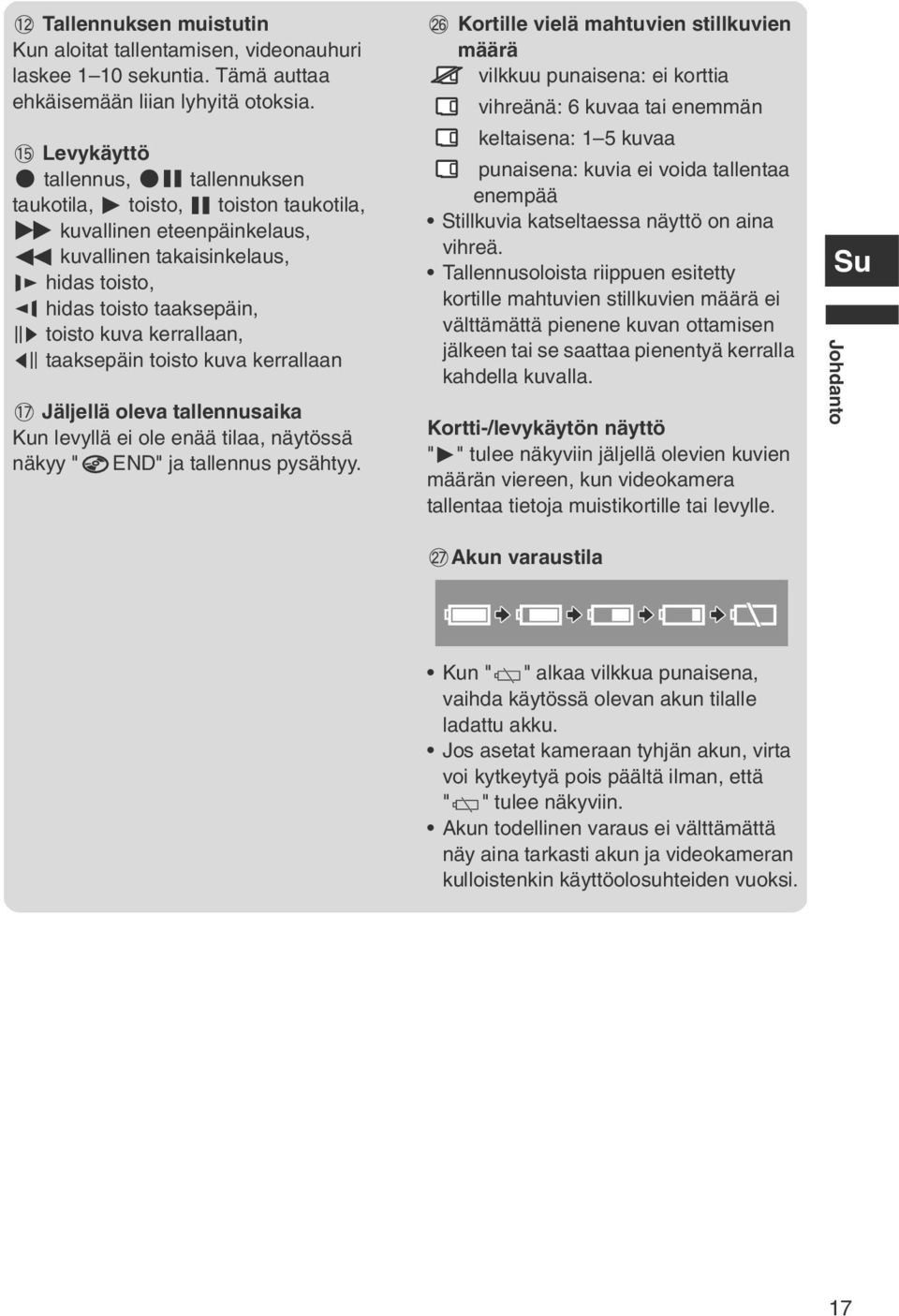

17 Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Levykäyttö tallennus, tallennuksen taukotila, toisto, toiston taukotila, kuvallinen eteenpäinkelaus, kuvallinen takaisinkelaus, hidas toisto, hidas toisto taaksepäin, toisto kuva kerrallaan, taaksepäin toisto kuva kerrallaan Jäljellä oleva tallennusaika Kun levyllä ei ole enää tilaa, näytössä näkyy " END" ja tallennus pysähtyy. Kortille vielä mahtuvien stillkuvien määrä vilkkuu punaisena: ei korttia vihreänä: 6 kuvaa tai enemmän keltaisena: 1 5 kuvaa punaisena: kuvia ei voida tallentaa enempää Stillkuvia katseltaessa näyttö on aina vihreä. Tallennusoloista riippuen esitetty kortille mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla. Kortti-/levykäytön näyttö " " tulee näkyviin jäljellä olevien kuvien määrän viereen, kun videokamera tallentaa tietoja muistikortille tai levylle. Su Johdanto Akun varaustila Kun " " alkaa vilkkua punaisena, vaihda käytössä olevan akun tilalle ladattu akku. Jos asetat kameraan tyhjän akun, virta voi kytkeytyä pois päältä ilman, että " " tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. 17

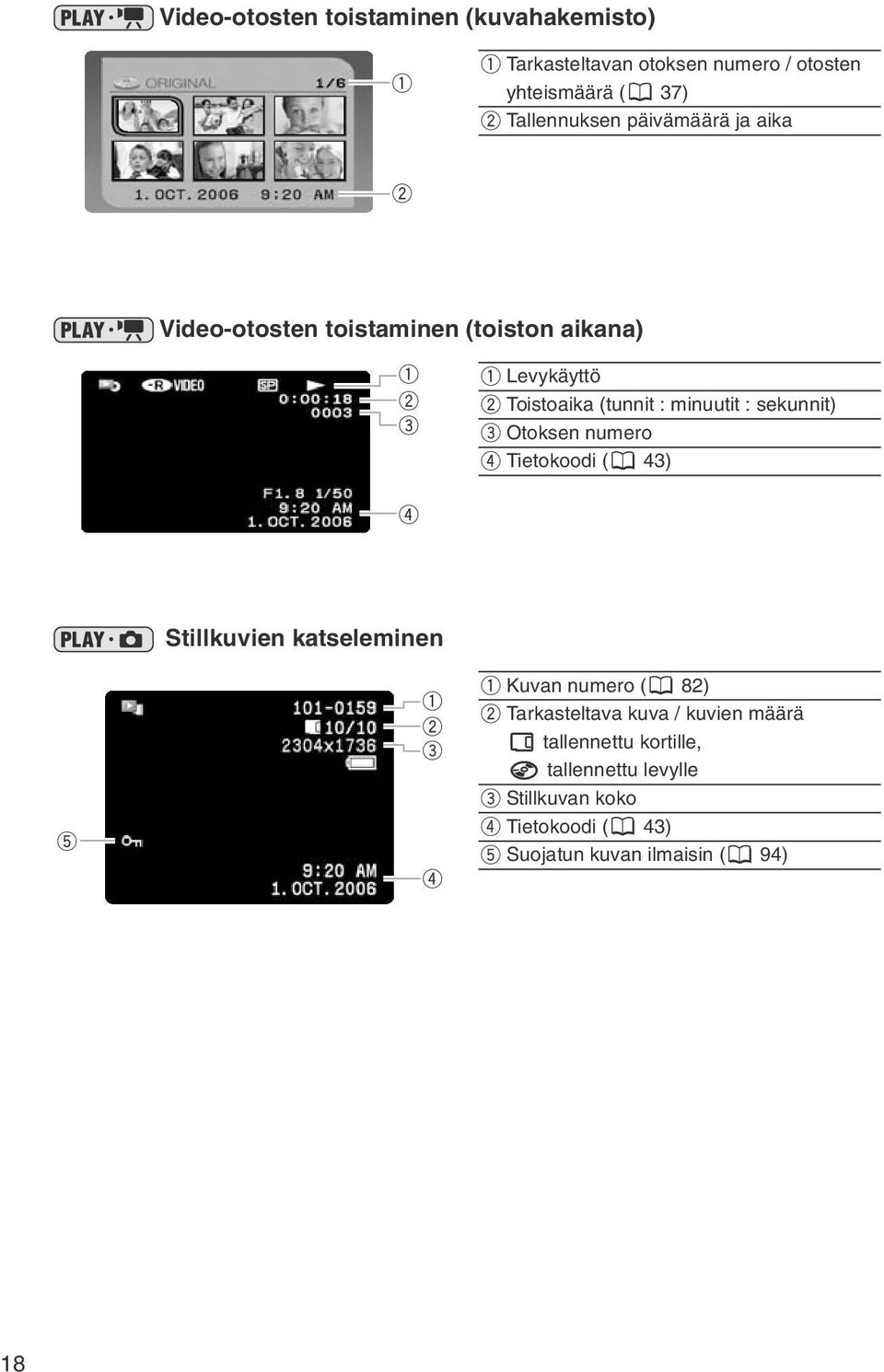

18 Video-otosten toistaminen (kuvahakemisto) Tarkasteltavan otoksen numero / otosten yhteismäärä ( 37) Tallennuksen päivämäärä ja aika Video-otosten toistaminen (toiston aikana) Levykäyttö Toistoaika (tunnit : minuutit : sekunnit) Otoksen numero Tietokoodi ( 43) Stillkuvien katseleminen Kuvan numero ( 82) Tarkasteltava kuva / kuvien määrä tallennettu kortille, tallennettu levylle Stillkuvan koko Tietokoodi ( 43) Suojatun kuvan ilmaisin ( 94) 18

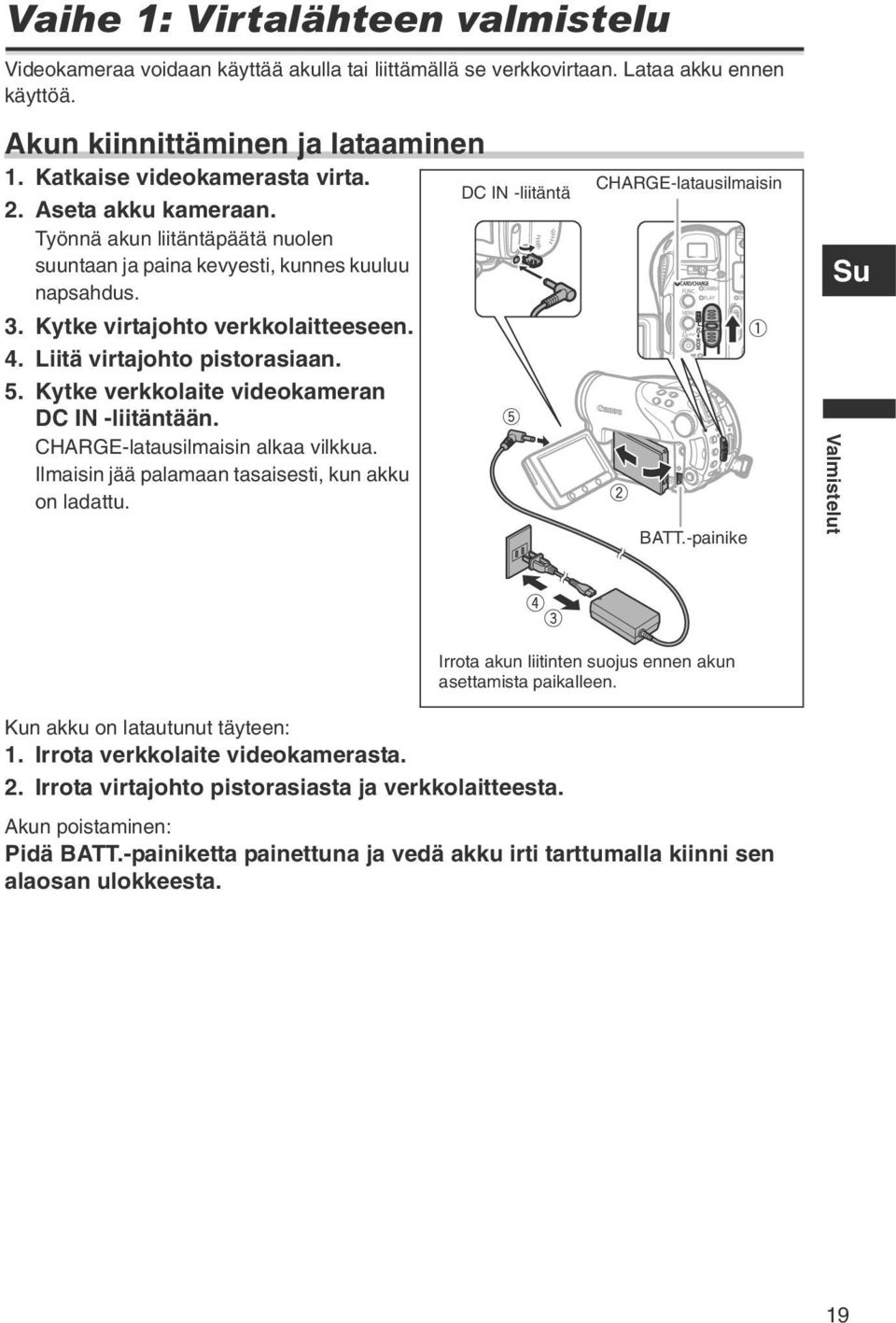

19 Valmistelut Vaihe 1: Virtalähteen valmistelu Videokameraa voidaan käyttää akulla tai liittämällä se verkkovirtaan. Lataa akku ennen käyttöä. Akun kiinnittäminen ja lataaminen 1. Katkaise videokamerasta virta. 2. Aseta akku kameraan. Työnnä akun liitäntäpäätä nuolen suuntaan ja paina kevyesti, kunnes kuuluu napsahdus. 3. Kytke virtajohto verkkolaitteeseen. 4. Liitä virtajohto pistorasiaan. 5. Kytke verkkolaite videokameran DC IN -liitäntään. CHARGE-latausilmaisin alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. DC IN -liitäntä CHARGE-latausilmaisin BATT.-painike Su Valmistelut Kun akku on latautunut täyteen: 1. Irrota verkkolaite videokamerasta. 2. Irrota virtajohto pistorasiasta ja verkkolaitteesta. Irrota akun liitinten suojus ennen akun asettamista paikalleen. Akun poistaminen: Pidä BATT.-painiketta painettuna ja vedä akku irti tarttumalla kiinni sen alaosan ulokkeesta. 19

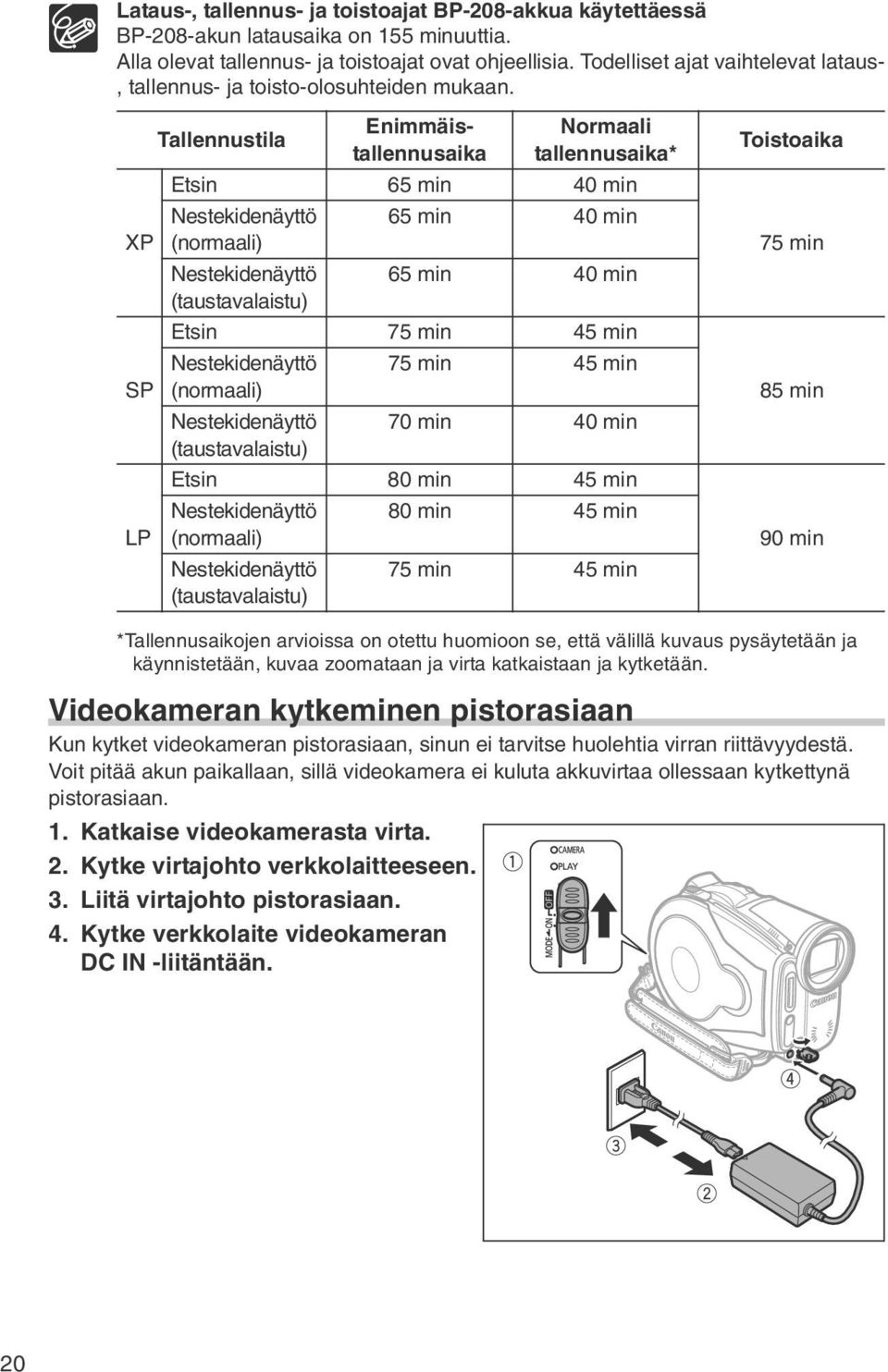

20 Lataus-, tallennus- ja toistoajat BP-208-akkua käytettäessä BP-208-akun latausaika on 155 minuuttia. Alla olevat tallennus- ja toistoajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Tallennustila Enimmäistallennusaika Normaali tallennusaika* Etsin 65 min 40 min Nestekidenäyttö 65 min 40 min XP (normaali) Nestekidenäyttö 65 min 40 min (taustavalaistu) Etsin 75 min 45 min Nestekidenäyttö 75 min 45 min SP (normaali) Nestekidenäyttö 70 min 40 min (taustavalaistu) Etsin 80 min 45 min Nestekidenäyttö 80 min 45 min LP (normaali) Nestekidenäyttö 75 min 45 min (taustavalaistu) Toistoaika 75 min 85 min 90 min *Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään. Videokameran kytkeminen pistorasiaan Kun kytket videokameran pistorasiaan, sinun ei tarvitse huolehtia virran riittävyydestä. Voit pitää akun paikallaan, sillä videokamera ei kuluta akkuvirtaa ollessaan kytkettynä pistorasiaan. 1. Katkaise videokamerasta virta. 2. Kytke virtajohto verkkolaitteeseen. 3. Liitä virtajohto pistorasiaan. 4. Kytke verkkolaite videokameran DC IN -liitäntään. 20

21 Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Älä liitä videokameran DC IN -liitäntään tai verkkolaitteeseen laitteita, joita ei ole tähän tarkoitukseen nimenomaisesti suositeltu. Verkkolaitteesta saattaa kuulua ääntä käytön aikana. Tämä on täysin normaalia. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-AC-muuntimiin jne. Akku on suositeltavaa ladata lämpötilassa C. Jos lämpötila on alle 0 C tai yli 40 C, lataus ei käynnisty. Jos liität videokameraan viallisen verkkolaitteen tai akun, CHARGElatausilmaisin alkaa vilkkua nopeasti (noin kaksi kertaa sekunnissa) ja lataus pysähtyy. CHARGE-latausilmaisin ilmaisee myös akun likimääräisen varaustilan. Palaa jatkuvasti: akku on latautunut täyteen. Vilkkuu nopeasti (noin kaksi kertaa sekunnissa): akku on latautunut yli 50- prosenttisesti. Vilkkuu hitaasti (noin kerran sekunnissa): akku on latautunut alle 50- prosenttisesti. Suosittelemme pitämään mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Latausaika vaihtelee ympäristön lämpötilan ja akun alkuperäisen varaustilan mukaan. Akun tehokas käyttöaika on lyhyempi kylmässä ympäristössä. Su Valmistelut 21

22 Vaihe 2: Videokameran valmisteleminen Etsimen säätäminen (dioptrian säätö) 1. Kytke kamera päälle ja pidä nestekidenäyttö suljettuna. 2. Käännä dioptrian säädintä tarpeen mukaan. Käsikahvan hihnan kiinnittäminen Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä käynnistys-/pysäytyspainikkeeseen. 22

23 Vaihe 3: Kauko-ohjaimen käyttäminen Pariston asettaminen (CR2025-litiumnappiparisto) 1. Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2. Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3. Työnnä pariston pidike paikalleen. Kieleke Su Kauko-ohjaimen käyttäminen Kun painat painikkeita, suuntaa kauko-ohjain videokameran kaukoohjaintunnistimeen. Valmistelut Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, ettei kauko-ohjaintunnistimen asetuksena ole [OFF/POIS ] ( 82). Jos videokamera ei toimi kauko-ohjaimen välityksellä tai jos se toimii vain kauko-ohjaimen ollessa lähellä videokameraa, vaihda paristot. 23

24 Vaihe 4: Nestekidenäytön säätäminen Nestekidenäytön kääntäminen Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä. Avaa nestekidenäyttö 90 asteen kulmaan. Voit kääntää nestekidenäyttöä 90 astetta alaspäin. Voit kääntää nestekidenäyttöä 180 astetta objektiivin suuntaiseksi (jolloin kuvauskohde voi tarkastella nestekidenäyttöä samalla, kun sinä käytät etsintä). Ominaisuudesta on hyötyä myös silloin, kun tallennat itselaukaisimella ja haluat itsekin mukaan kuvaan. Nestekidenäytön taustavalo Voit valita nestekidenäytön kirkkaudeksi normaalin tai kirkkaan painamalla BACKLIGHTpainiketta. Toiminnosta on hyötyä erityisesti ulkona kuvattaessa. BACKLIGHT-painike Paina BACKLIGHT-painiketta. Asetus muuttuu jokaisella painikkeen painalluksella. Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen. Akun käyttöaika lyhenee, kun nestekidenäyttö asetetaan kirkkaammalle. 24

25 Vaihe 5: Näyttökielen vaihtaminen Videokameran näyttöjen ja valikkojen kieleksi voidaan vaihtaa saksa, espanja, ranska, italia, puola, venäjä, yksinkertaistettu kiina, perinteinen kiina, korea, thai tai japani. MENU ( 77) DISPLAY SETUP LANGUAGE ENGLISH 1. Kytke kameraan virta. 2. Paina MENU-painiketta. Su 3. Valitse yleisvalitsimella ( ) [DISPLAY SETUP / NÄYTÖN ASETUKSET] -valikko ja paina ( ). 4. Valitse yleisvalitsimella ( ) [LANGUAGE/KIELI ] -asetus ja paina ( ). 5. Valitse yleisvalitsimella (, ) haluamasi kieli ja paina ( ). 6. Tallenna asetus ja sulje valikko painamalla MENU-painiketta. Valmistelut Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa -merkkiä seuraamalla. Kun muutat tulostus- ja suorasiirtoasetuksia, näytössä näkyvät merkit ja eivät muutu valitun kielen mukaan. 25

26 Vaihe 6: Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aikavyöhykkeen/kesäajan asettaminen MENU ( 77) DATE/TIME SETUP T.ZONE/DST PARIS 1. Kytke kameraan virta. 2. Avaa valikko painamalla MENU-painiketta. 3. Valitse yleisvalitsimella ( ) [DATE/TIME SETUP / PVM/AIKA-ASETUS] -valikko ja paina ( ). 4. Valitse yleisvalitsimella ( ) [T.ZONE/DST / A.VYÖHYKE/KSK] -asetus ja paina ( ). Aikavyöhykeasetus tulee näkyviin. Oletusasetuksena on Pariisi. 5. Valitse yleisvalitsimella ( ) aikavyöhyke ja tallenna asetus painamalla ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. Päiväyksen ja ajan asettaminen MENU ( 77) DATE/TIME SETUP DATE/TIME 1.JAN :00 AM 6. Valitse yleisvalitsimella ( ) [DATE/TIME/PVM/ AIKA]-asetus ja paina ( ). Päivä näkyy oranssina. 7. Valitse yleisvalitsimella ( ) päivä ja siirry kuukausiasetukseen työntämällä yleisvalitsinta suuntaan ( ). Päiväyksen/ajan seuraava osa näkyy oranssina. Aseta kuukausi, vuosi, tunnit ja minuutit samalla tavoin. Jos sinun ei tarvitse muuttaa kaikkia asetuksia, voit siirtyä yleisvalitsimella ( ) siihen asetukseen, jota haluat muuttaa. 8. Sulje valikko ja käynnistä kello painamalla MENUpainiketta. 26

27 Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 129) ja aseta päiväys ja aika uudelleen. Voit halutessasi muuttaa päiväysmuotoa ( 82). Aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti. Aikavyöhykkeet ja GMT/UTC-aikaero Su Lontoo (LONDON) GMT/UTC Wellington (WELLINGTN) +12 Pariisi (PARIS) +1 Samoa -11 Kairo (CAIRO) +2 Honolulu -10 Moskova (MOSCOW) +3 Anchorage -9 Dubai +4 Los Angeles (L.A.) -8 Karachi +5 Denver -7 Dacca +6 Chicago -6 Bangkok +7 New York -5 Singapore +8 Caracas -4 Tokio (TOKYO) +9 Rio de Janeiro (RIO) -3 Sydney +10 Fernando de Noronha (FERNANDO) -2 Solomon +11 Azorit (AZORES) -1 Valmistelut 27

28 Vaihe 7: Muistikortin asettaminen Tässä videokamerassa voidaan käyttää ainoastaan minisd-kortteja. Kortin asettaminen 1. Katkaise videokamerasta virta. Ennen kuin katkaiset virran, varmista, ettei CARD-korttikäyttöilmaisin vilku. 2. Avaa kansi. 3. Työnnä muistikortti suorassa muistikorttipaikkaan niin pitkälle kuin se menee. 4. Sulje kansi. Älä sulje kantta väkisin, sillä kortti ei välttämättä ole kunnolla paikallaan. Muistikortin poistaminen: Vapauta muistikortti työntämällä sitä ensin sisäänpäin ja vedä se sitten pois. CARD-korttikäyttöilmaisin Muista alustaa kaikki muistikortit, ennen kuin käytät niitä tässä videokamerassa ( 95). Kameran ei voida taata toimivan kunnolla kaikkien minisd-korttien kanssa. 28

29 Vaihe 8: Levyn asettaminen ja poistaminen Levyn asettaminen Valmistelut: Käytä 8 cm:n mini-dvd-levyjä, joissa on DVD-R-logo tai DVD-RW-logo. Ennen kuin asetat levyn kameraan, varmista, että levyn tallennuspinta on puhdas. Jos levy on likainen, poista sen pinnasta sormenjäljet, lika ja tahrat pehmeällä linssinpuhdistusliinalla. Su 1. Aseta videokamera CAMERAtilaan ( 9) siirtämällä virtakytkin ON-asentoon. 2. Siirrä / -kytkin asentoon (video-otokset). 3. Työnnä OPEN-kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa levytilan kansi varovasti kokonaan auki. Vedä käsikahvan hihna videokameran alle, jotta se ei jää levytilan kannen tielle. 4. Aseta levy ja paina sitä varovasti keskeltä niin, että se napsahtaa paikalleen. Aseta levy tallennuspuoli sisäänpäin (yksipuoliset levyt tekstipuoli ulospäin). Varo, ettet kosketa tallennuspintaa tai -linssiä. 5. Sulje kansi. Älä paina kantta kiinni väkisin, sillä levy ei välttämättä ole kunnolla paikallaan. DVD-R-levyjen käyttäminen (mukana toimitettu tyhjä levy mukaan lukien): Voit aloittaa video-otoksen tallentamisen, kun tallennuksen tauon näkyviin. osoitin tulee DVD-RW-levyjen käyttäminen: Uudet levyt täytyy alustaa ennen tallennuksen aloittamista. Kun asetat uuden DVD-RWlevyn ensimmäistä kertaa, näkyviin tulee alustusikkuna (ikkuna ei avaudu asetettaessa aikaisemmin alustettu levy tällöin voit aloittaa tallentamisen heti, kun tallennuksen tauon osoitin tulee näkyviin). Valitse yleisvalitsimella ( ) haluamasi levyformaatti ja vahvista valinta painamalla ( ). Erot levyformaattien [VIDEO] ja [VR] välillä näet kohdasta Yleistietoa DVDlevyistä ( 4). Valmistelut 29

30 Sinua pyydetään vahvistamaan valitsemasi levyformaatti. Valitse yleisvalitsimella ( ) [YES/KYLLÄ] ja jatka painamalla ( ) tai valitse [NO/EI] ja palaa valitsemaan toinen levyformaatti painamalla ( ). Vahvistusviesti tulee näyttöön. Valitse yleisvalitsimella ( ) [YES/KYLLÄ] ja aloita levyn alustus painamalla ( ). Levyn alustaminen kestää noin minuutin. Älä liikuta videokameraa alustuksen aikana. Voit aloittaa video-otoksen tallentamisen, kun tallennuksen tauon osoitin tulee näkyviin. Levyn alustusikkuna ei välttämättä tule näkyviin automaattisesti, jos käytät videokameran painikkeita levyn tunnistuksen ollessa kesken. Alusta levy siinä tapauksessa valikkoasetuksen avulla ( 88). Levyn tunnistaminen kestää hetken. -näyttö liikkuu levyn lukemisen aikana. Älä aloita kuvaamista, ennen kuin videokamera on tunnistanut levyn. Levyn poistaminen 1. Aseta videokamera CAMERA-tilaan ( 9) siirtämällä virtakytkin ONasentoon. 2. Työnnä OPEN-kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa levytilan kansi varovasti kokonaan auki. Älä altista videokameraa voimakkaille iskuille DISC-levykäyttöilmaisimen palaessa tai vilkkuessa. Vedä käsikahvan hihna videokameran alle, jotta se ei jää levytilan kannen tielle. Levytilan kannen aukeaminen OPEN-kytkimen painamisen jälkeen voi kestää hetken. 3. Tartu levyä reunoista ja vedä se varovasti ulos. Varo, ettet kosketa tallennuspintaa tai -linssiä. 4. Sulje kansi. Kun painat OPEN-kytkintä tallennuksen jälkeen, levylle tallennetaan tärkeitä tietoja. Älä altista videokameraa voimakkaille iskuille, esimerkiksi laskemalla sitä rajusti pöydälle, kun DISC-levykäyttöilmaisin palaa tai vilkkuu. 30

31 Perustoiminnot Tallentaminen Video-otosten tallentaminen Ennen tallentamisen aloittamista Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Koska DVD-R-levylle tehtyä tallennetta ei voida poistaa, suosittelemme, että käytät koetallennuksessa DVD-RW-levyä (ostettavissa erikseen). 1. Aseta videokamera CAMERAtilaan siirtämällä virtakytkin ONasentoon. 2. Siirrä / -kytkin asentoon (video-otokset). 3. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Voit keskeyttää tallennuksen painamalla käynnistys-/pysäytyspainiketta uudelleen. DISC-levykäyttöilmaisin vilkkuu tallennuksen aikana ja heti sen jälkeen ilmaisten, että otosta tallennetaan levylle. Su Perustoiminnot Tallentaminen Tallennuksen jälkeen: 1. Poista levy. 2. Katkaise videokamerasta virta. 3. Irrota virtalähde ja poista akku. 4. Sulje nestekidenäyttö. Älä suorita seuraavia toimenpiteitä DISC-levykäyttöilmaisimen palaessa tai vilkkuessa. Muuten voit menettää tietoja peruuttamattomasti. - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä avaa levytilan kantta tai poista levyä. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. Tallennusaika: Muuttamalla tallennustilaa voit muuttaa levyllä käytettävissä olevaa tallennusaikaa ( 59). Kirkkaassa ympäristössä kuvattaessa nestekidenäytön käyttäminen voi olla hankalaa. Tällöin kannattaa käyttää etsintä. Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. 31

32 Virransäästötila: Virran säästämiseksi videokamera sammuu akkukäytössä automaattisesti, jos sitä ei ole käytetty viiteen minuuttiin ( 82). Kytke virta takaisin työntämällä virtakytkintä MODE-suuntaan ja vapauttamalla se tai siirtämällä virtakytkin -asentoon ja sitten takaisin ON-asentoon. Nestekidenäyttö ja etsimen ruutu: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Jalustan käyttäminen: Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. Edellisen tallennetun otoksen tarkasteleminen Paina (tallennuksen tarkastelu) -painiketta ja vapauta se. Videokamera toistaa edellisen otoksen ja palaa tallennuksen taukotilaan. Voit palata otoksen tarkastelusta tallennustilaan valitsemalla yleisvalitsimella ( ) kuvakkeen ja painamalla ( ). Voit myös poistaa heti tallennuksen jälkeen tarkasteltavan otoksen valitsemalla ( ) kuvakkeen ( 84). 32

33 Stillkuvien tallentaminen Muista alustaa muistikortti tässä videokamerassa ennen sen ensimmäistä käyttökertaa ( 95). 1. Aseta videokamera CAMERAtilaan siirtämällä virtakytkin ONasentoon ( 9). 2. Siirrä / -kytkin (stillkuvat) -asentoon. 3. Voit tarvittaessa vaihtaa stillkuvien tallennusvälinettä toimimalla seuraavalla sivulla esitettyjen ohjeiden mukaan ( 34). 4. Paina PHOTO-painike puoliväliin. Kun automaattinen tarkennus on tapahtunut, -ilmaisin muuttuu vihreäksi ja näkyviin tulee yksi tai useampi automaattitarkennuskehys. Kun painat kauko-ohjaimen PHOTOpainiketta, stillkuva tallennetaan välittömästi. 5. Paina PHOTO-painike pohjaan. CARD-kortti- tai DISC-levykäyttöilmaisin vilkkuu kuvaa tallennettaessa. Su Perustoiminnot Tallentaminen Kun näyttöön tulee kortti-/levykäyttöilmaisu ( tai ) ja kun DISClevy- tai CARD-korttikäyttöilmaisin palaa tai vilkkuu, älä suorita seuraavia toimenpiteitä. Muuten voit menettää tietoja peruuttamattomasti. - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä avaa levy- tai muistikorttitilan kantta tai poista levyä tai muistikorttia. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. Jos kohde ei sovellu automaattitarkennukseen, muuttuu keltaiseksi. Pidä PHOTO-painike painettuna puoliväliin ja tee tarkennus käsin yleisvalitsimella ( ). Jos kohde on liian kirkas, OVEREXP. alkaa vilkkua. Käytä siinä tapauksessa lisävarusteena saatavaa ND-suodatinta FS-H37U. 33

34 Stillkuvien tallennusvälineen valitseminen Voit tallentaa stillkuvia muistikortille tai levylle. Stillkuvat tallennetaan oletusarvoisesti muistikortille. Jos et muuta tallennuskohdetta, stillkuvat tallennetaan viimeksi valitulle tallennusvälineelle. 1. Valitse videokameran asetukseksi stillkuvien tallennus tai katselu ( tai ). 2. Paina MENU-painiketta. Valitse yleisvalitsimella ( ) [SYSTEM SETUP / JÄRJESTELMÄN ASETUKSET] -valikko ja paina ( ). 3. Valitse ( ) [MEDIA SEL. / TALLENNUSVÄLINEEN VAL. ] -asetus ja paina ( ). 4. Vaihda ( ) asetukseksi [DISC/LEVY] tai [CARD/KORTTI]. Tallenna valinta ja sulje valikko painamalla ( ). Tallennuksen aikana toimintatilan symboliksi vaihtuu (stillkuvien tallennus levylle) tai (stillkuvien tallennus kortille) valitun tallennusvälineen mukaan. Myös toistotilassa toimintatilan symboliksi vaihtuu (stillkuvien tallennus levylle) tai (stillkuvien tallennus kortille). 34

35 Zoomaaminen Zoomaus on käytettävissä sekä video-otosten että stillkuvien tallennuksessa. Kun tallennat video-otoksia ( ), voit käyttää 10x optisen zoomin lisäksi myös 200x digitaalista zoomia ( 78). Zoomaaminen kauemmaksi Su Zoomaaminen lähemmäksi 10x optinen zoom Zoomaa kauemmas siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäs siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Käytettäessä zoomia videokuvauksessa, sen nopeutta voi myös vaihtaa ( 78). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeammin painamalla säädintä voimakkaammin. Perustoiminnot Tallentaminen Voit käyttää myös kauko-ohjaimen T- ja W-painikkeita. Kaukosäätimen zoomausnopeus on sama kuin videokameran (kun on valittu jokin vakiozoomausnopeuksista) tai kiinteä [SPEED 3 / NOPEUS 3] (kun on valittu asento [VARIABLE/SÄÄDETTÄVÄ]). Kun asetuksena on [VARIABLE/SÄÄDETTÄVÄ], zoomausnopeus on suurempi tallennuksen taukotilassa. Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Laajakulma-asennossa voit tarkentaa jopa 1 cm:n etäisyydellä olevaan kohteeseen. 35

36 Tallenteiden kuvasuhteen valitseminen (16:9-laajakuva tai 4:3) Voit valita tallenteillesi televisiosi kuvasuhdetta vastaavan kuvasuhteen. WIDE SCR -painike 1. Valitse videokameran asetukseksi video-otosten tallennus ( ). 2. Paina WIDE SCR -painiketta. Painamalla WIDE SCR -painiketta toistuvasti voit vaihtaa 16:9-laajakuvasuhteesta perinteiseen 4:3-kuvasuhteeseen ja päinvastoin. Laajakuvatila ei ole valittavissa tallennettaessa LP-tilassa, jos levyformaatti on VIDEO-tila (DVD-R tai DVD-RW). Jos valitset LP-tallennustilan, 16:9- kuvasuhde peruuntuu. Jos kytket kuvanvakaimen [OFF/POIS]-asentoon laajakuvatilassa tallentaessasi, voit käyttää vaakasuunnassa leveämpää näkymää ( 79). Laajakuvatallenteen toistaminen: Video ID-1 -järjestelmää tukevat televisiovastaanottimet siirtyvät automaattisesti 16:9-laajakuvatilaan. Muussa tapauksessa television kuvasuhde on muutettava manuaalisesti. Jos toistat tallenteen perinteisellä 4:3-kuvasuhteen televisiolla, vaihda [TV TYPE / TV- TYYPPI] -asetus vastaavaksi ( 82). 36

37 Toisto Video-otosten toistaminen 1. Siirrä virtakytkin ON-asentoon. 2. Aseta videokamera PLAY-tilaan työntämällä virtakytkintä MODEsuuntaan ja vapauttamalla se sitten ( 9). Vihreä PLAY-merkkivalo syttyy. 3. Siirrä / -kytkin asentoon (video-otokset). Otosten kuvahakemisto tulee näyttöön, ja valintakehys on ensimmäisen otoksen kohdalla. Su 4. Siirrä valintakehys yleisvalitsimella (, ) sen otoksen kohdalle, jonka haluat toistaa. Siirry seuraavalle tai edelliselle luettelosivulle painamalla videokameran painikkeita + tai tai painamalla kaukoohjaimen NEXT- tai PREV.-painiketta. 5. Aloita toisto painamalla / - painiketta. Levylle tallennettujen otosten toisto alkaa valitusta otoksesta. Perustoiminnot Toisto Toiston aikana: 6. Keskeytä toisto painamalla / -painiketta uudelleen. 7. Pysäytä toisto ja palaa otosten kuvahakemistoon painamalla - painiketta. Jos haluat käyttää etsintä, sulje nestekidenäyttö. Nestekidenäyttö: Tallennuksen aikakoodi näkyy toiston aikana näytön oikeassa yläkulmassa muodossa tunnit : minuutit : sekunnit. Halutessasi voit tämän sijasta asettaa näkyviin otoksen kuvauspäivämäärän ja -ajan sekä muita kuvaustietoja ( 43). Voit jatkaa toistamista kohdasta, johon lopetit viimeksi, kunhan et katkaise videokamerasta virtaa. 37

38 Erikoistoistotilat Kuvallinen eteenpäinkelaus / kuvallinen takaisinkelaus Paina toiston aikana videokameran - tai -painiketta tai kauko-ohjaimen SEARCH - tai SEARCH -painiketta. Voit suurentaa toistonopeutta painamalla painiketta useita kertoja. Kuvallinen eteenpäinkelaus aloittaa video-otoksen toistamisen 1,5- kertaisella nopeudella. Nopeus kasvaa painikkeen painalluksilla 5-, 15- ja 25-kertaiseksi. Kuvallinen takaisinkelaus aloittaa video-otoksen toistamisen 2,5-kertaisella nopeudella. Nopeus kasvaa painikkeen painalluksilla 5-, 15- ja 25-kertaiseksi. Toiston taukotila Voit keskeyttää toiston painamalla videokameran / -painiketta tai kauko-ohjaimen -painiketta normaalin toiston aikana. Hidas toisto eteenpäin / hidas toisto taaksepäin Paina toiston tauon aikana videokameran - tai -painiketta tai kauko-ohjaimen SLOW - tai SLOW -painiketta. Voit suurentaa toistonopeutta painamalla painiketta useita kertoja. Toisto alkaa 1/16-kertaisella nopeudella. Nopeus kasvaa painikkeen painalluksilla 1/8-, 1/4- ja 1/2-kertaiseksi. Otosten ohittaminen Työnnä normaalin toiston aikana yleisvalitsinta ( ) tai paina kauko-ohjaimen NEXTpainiketta, niin siirryt seuraavan otoksen alkuun. Voit palata nykyisen otoksen alkuun työntämällä yleisvalitsinta ( ) tai painamalla kauko-ohjaimen PREV.-painiketta. Toista toimenpide, jos haluat siirtyä edellisen otoksen alkuun. Erikoistoistotiloissa ei 1,5-kertaista toistoa lukuun ottamatta kuulu ääntä. Kuva saattaa hieman vääristyä joidenkin erikoistoistotilojen aikana. Hidas toisto ei ole käytettävissä VIDEO-tilassa tallennetuissa levyissä (DVD-R tai DVD-RW). Tallennustilasta riippuen saatat välillä huomata kuvan pysähtyvän tai äänen katkeavan lyhyeksi hetkeksi otosten vaihtumiskohdassa. Todellinen toistonopeus ei muutu Photomovie-otoksen toiston aikana, vaikka näyttö saattaa muuttua kuvallisen eteenpäinkelauksen / kuvallisen takaisinkelauksen mukaan. 38

39 Stillkuvien katseleminen 1. Siirrä virtakytkin ON-asentoon. 2. Aseta videokamera PLAY-tilaan työntämällä virtakytkintä MODEsuuntaan ja vapauttamalla se sitten ( 10). Vihreä PLAY-merkkivalo syttyy. 3. Siirrä / -kytkin (stillkuvat) -asentoon. 4. Voit tarvittaessa vaihtaa stillkuvien tallennusvälinettä toimimalla kohdassa Stillkuvien tallentaminen ( 34) esitettyjen ohjeiden mukaan. Jos et vaihda tallennusvälinettä, videokamera näyttää viimeksi valittuun tallennusvälineeseen tallennetut stillkuvat. 5. Voit siirtyä kuvien välillä yleisvalitsimella ( ). Seuraavat kuvat eivät välttämättä näy oikein: muulla kuin tällä videokameralla tallennetut kuvat, tietokoneesta ladatut kuvat tai tietokoneessa muokatut kuvat (Card Mix -toiminnon näytekuvia lukuun ottamatta) ja kuvat, joiden tiedostonimeä on muutettu. Kun näyttöön tulee kortti-/levykäyttöilmaisu ( tai ) ja kun DISClevy- tai CARD- korttikäyttöilmaisin palaa tai vilkkuu, älä suorita seuraavia toimenpiteitä. Muuten voit menettää tietoja peruuttamattomasti. - Älä avaa levy- tai muistikorttitilan kantta tai poista levyä tai muistikorttia. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. Diaesitys Su Perustoiminnot Toisto ( 58) SLIDESHOW 1. Paina FUNC.-painiketta. 2. Valitse yleisvalitsimella ( ) [ SLIDESHOW/DIAESITYS] ja paina ( ). 3. Valitse yleisvalitsimella ( ) [START/KÄYNNISTÄ] ja paina ( ). Pysäytä diaesitys painamalla FUNC.-painiketta. 39

40 Kuvahakemisto 1. Siirrä zoomin säädintä kohti W:tä. Stillkuvien kuvahakemisto avautuu, ja näkyvissä on kuusi ensimmäistä kuvaa. 2. Valitse haluamasi kuva yleisvalitsimella (, ). Siirrä kohdistin sen kuvan kohdalle, jonka haluat näyttää. Voit vaihtaa hakemistosivua painamalla painikkeita + ja. 3. Siirrä zoomin säädintä kohti T:tä. Kuvahakemisto suljetaan, ja valittu kuva tulee näkyviin. Pikaselaustoiminto Voit etsiä kuvia nopeasti selaamatta kaikkia kuvia yksi kerrallaan. Työnnä yleisvalitsinta ( ) ja pidä se painettuna alas. Kuvien numerot vierivät näytössä. Kun vapautat yleisvalitsimen, näytössä olevan kuvanumeron mukainen kuva näytetään. 40

41 Äänenvoimakkuuden säätäminen Video-otoksen ( ) toistamisen aikana: Kun toistat video-otosta nestekidenäytön kautta, ääni toistetaan yhdysrakenteisen kaiuttimen kautta. Kaiutin mykistyy, jos suljet nestekidenäytön. Su Kaiutin Yleisvalitsin MENU-painike MENU ( 77) SYSTEM SETUP VOLUME 1. Valitse videokameran asetukseksi video-otosten toisto ( ). 2. Paina MENU-painiketta. 3. Valitse yleisvalitsimella ( ) [SYSTEM SETUP / JÄRJESTELMÄN ASETUKSET] -valikko ja paina ( ). 4. Valitse yleisvalitsimella ( ) [VOLUME/ ÄÄNENVOIMAKKUUS]-asetus ja paina ( ). 5. Säädä ( ) äänenvoimakkuus haluamallesi tasolle ja paina ( ). Jos haluat säätää äänen kokonaan pois, paina ( ), kunnes äänikuvakkeeksi muuttuu. 6. Tallenna asetus ja sulje valikko painamalla MENU-painiketta. Perustoiminnot Toisto 41

42 Kuvan suurentaminen Katseltava stillkuva ( ) voidaan suurentaa jopa viisinkertaiseksi. Zoomin säädin Yleisvalitsin 1. Siirrä zoomin säädintä kohti T:tä. Kuva suurenee kaksinkertaiseksi ja näyttöön tulee kehys, joka osoittaa suurennetun osan sijainnin. Voit suurentaa kuvaa lisää siirtämällä zoomin säädintä edelleen kohti T:tä. Voit muuttaa kuvan kaksinkertaista suurennusta pienemmäksi siirtämällä zoomin säädintä kohti W:tä. Niiden kuvien kohdalle, joita ei voi suurentaa, näyttöön tulee. 2. Valitse suurennettava alue yleisvalitsimella. Siirrä kehys yleisvalitsimella (, ) kuvan siihen kohtaan, jonka haluat suurentaa. Voit perua suurennuksen siirtämällä zoomin säädintä kohti W:tä, kunnes kehys katoaa. 42

43 Tallennustietonäytön valitseminen Kun päiväys ja aika on asetettu, videokamera säilyttää tietokoodin, johon kuuluu tallennuspäivä ja -aika sekä muita kameratietoja, kuten valotusaika ja aukko. Voit valita tiedot näytettäviksi video-otoksen toiston ( ) tai stillkuvan katselun ( ) aikana. MENU-painike Su DISPLAY-painike Yleisvalitsin MENU ( 77) DISPLAY SETUP DATA CODE DATE & TIME 1. Paina MENU-painiketta. 2. Valitse yleisvalitsimella ( ) [DISPLAY SETUP / NÄYTÖN ASETUKSET] -valikko ja paina ( ). 3. Valitse yleisvalitsimella ( ) [DATA CODE / TIETOKOODI] -asetus ja paina ( ). 4. Valitse yleisvalitsimella ( ) haluamasi tietoyhdistelmä ja vahvista valinta painamalla ( ). -tilassa voit valita näytettäväksi tallennuspäivän tai -ajan tai molemmat. 5. Tallenna asetus ja sulje valikko painamalla MENU-painiketta. 6. Voit kytkeä aikakoodinäytön päälle video-otoksen tai stillkuvan toiston aikana painamalla DISPLAY-painiketta. Kun painat DISPLAY-painiketta toistuvasti, OSD-näytöt kytkeytyvät päälle ja pois päältä seuraavalla tavalla: Perustoiminnot Toisto Kaikki OSD-näytöt näkyvät Vain tietokoodinäyttö näkyy Kaikki OSD-näytöt pois 43

44 Edistykselliset ominaisuudet Kuvausohjelmat Kuvausohjelmien käyttäminen Ohjelmoitu automaattivalotus ( 48) Valotusajan esivalinta ( 49) Himmenninaukon esivalinta ( 50) Täysautomaattikuvaus: Anna videokameran valita kohteeseen parhaiten sopivat asetukset. Luova kuvaus: Voit valita asetukset vapaasti, jolloin saat juuri haluamasi kaltaisen lopputuloksen. Automaattinen Kamera huolehtii valotuksesta, tarkennuksesta ja muista säädöistä. Sinun tarvitsee vain suunnata kamera kohteeseen ja kuvata. Muotokuvaus Videokamera käyttää suurta aukkoa, jolloin kohde tarkentuu mutta taustan häiritsevät yksityiskohdat sumentuvat. Maisemakuvaus Videokamera valitsee pienen aukon, joka tuottaa sommitelmaan laajan syväterävyysalueen. Urheilukuvaus Käytä tätä ohjelmaa kuvatessasi urheilua, kuten tennistä tai golfia. Pitkä valotusaika Käytä tätä ohjelmaa kuvatessasi liikkuvia kohteita, kuten virtaavaa jokea, kun haluat tallentaa liikkeen tunnun. Yökuvaus Käytä Night-ohjelmia kuvatessasi heikossa valaistuksessa ( 46). Erikoiskohteet Voit valita kullekin kohteelle parhaiten sopivan asetuksen kuudesta erikoiskohdeohjelmasta ( 47). 44

45 Kuvausohjelman valitseminen Valintakiekko Su 1. Aseta videokamera tallennustilaan ( tai ). 2. Valitse kuvausohjelma kääntämällä valintakiekkoa. Valitsemasi kuvausohjelman symboli tulee näkyviin. Älä muuta kuvausohjelmaa tallennuksen aikana, sillä tällöin kuvan kirkkaus saattaa muuttua äkillisesti. Muotokuvaus: - Tausta sumentuu sitä enemmän, mitä lähemmäs zoomaat (T). - Kuva ei välttämättä näytä tasaiselta toistettaessa. Maisemakuvaus: Zoomaaminen kauemmaksi (W) tuottaa vaikuttavamman kuvan. Urheilukuvaus: Kuva ei välttämättä näytä tasaiselta toistettaessa. Pitkä valotusaika: - Video-otoksia ( ) tallennettaessa kuvanlaatu ei välttämättä ole yhtä hyvä kuin muita ohjelmia käytettäessä. - Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna tällöin käsin. Edistykselliset ominaisuudet Kuvausohjelmat 45

46 Night- ja Super Night -yökuvausohjelmien käyttäminen Yökuvausohjelmia käyttämällä voit tallentaa väriotoksia heikossa valaistuksessa ja jopa pimeässä. Apuvalo syttyy automaattisesti valaistustason mukaan. Valintakiekko Apuvalo Yleisvalitsin Nightyökuvausohjelma Super Night - yökuvausohjelma 1. Aseta videokamera tallennustilaan ( tai ). 2. Käännä valintakiekko asentoon ja paina ( ). 3. Valitse ( ) [ NIGHT] tai [ SUPER NIGHT] ja paina ( ). Näyttöön tulee valittua ohjelmaa kuvaava symboli. Liikkuvista kohteista voi jäädä jälkikuva. Kuvanlaatu ei välttämättä ole yhtä hyvä kuin muissa ohjelmissa. Näyttöön saattaa tulla valkoisia pisteitä. Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna tällöin käsin. 46

47 Erikoiskohdeohjelmien käyttäminen Lehvästö Käytä tätä ohjelmaa kuvatessasi kukkia, lehtiä tai puita sisältäviä otoksia. Lumi Käytä tätä ohjelmaa kuvatessasi kirkkailla hiihtorinteillä. Ohjelma estää kohteen alivalottumisen. Su Ranta Käytä tätä ohjelmaa kuvatessasi aurinkoisella rannalla. Ohjelma estää kohteen alivalottumisen. Aringonlasku Käytä tätä ohjelmaa kuvatessasi värikkäitä auringonlaskuja. Kohdevalo Käytä tätä ohjelmaa kuvatessasi kohdevalolla valaistuja kohteita. Ilotulitus Käytä tätä ohjelmaa kuvatessasi ilotulitusta. Edistykselliset ominaisuudet Kuvausohjelmat 1. Aseta videokamera tallennustilaan ( tai ). 2. Käännä valintakiekko asentoon ja paina ( ). Näkyviin tulee erikoiskohteiden (SCN) luettelo. 3. Valitse ( ) haluamasi erikoiskohdeohjelma ja paina ( ). Valitun erikoiskohdeohjelman symboli tulee näkyviin. Lumi/ranta: - Kohde saattaa ylivalottua pilvisellä säällä tai varjoisessa paikassa. Tarkista kuva näytöstä. - Kuva ei välttämättä näytä tasaiselta toistettaessa. Ilotulitus: Suosittelemme jalustan käyttöä videokameran tärähtelyn ehkäisemiseksi. Jalustan käyttäminen on suositeltavaa varsinkin -tilassa, jolloin valotusaika on pidempi. 47

48 Ohjelmoidun automaattikuvausohjelman käyttäminen Videokamera säätää himmenninaukon ja valotusajan automaattisesti kohteen mukaan parhaan mahdollisen valotuksen saavuttamiseksi. Kun valitset ohjelmoidun automaattivalotuksen, voit tähdätä ja kuvata kuten automaattitilassa ja lisäksi säätää tiettyjä asetuksia käsin. Aseta videokamera tallennustilaan ( tai ) ja käännä valintakiekko asentoon. Jos ihanteellinen valotus ei ole mahdollista, kokeile seuraavia toimenpiteitä. Säädä valotus käsin ( 51). Muuta mittaustapaa ( 61). Käytä salamaa ( 55). Käytä minivideovaloa ( 54). 48
