1 Käyttäjän opas Laitteen opas Paperin lisääminen Asiakirjojen tulostaminen Laitteen asetukset apuohjelmilla Laitteen ylläpito Vianmääritys Liite Laitteen turvallisen ja tarkoituksenmukaisen käytön varmistamiseksi tutustu kohtaan "Turvallisuustiedot" ennen laitteen käyttämistä.

2

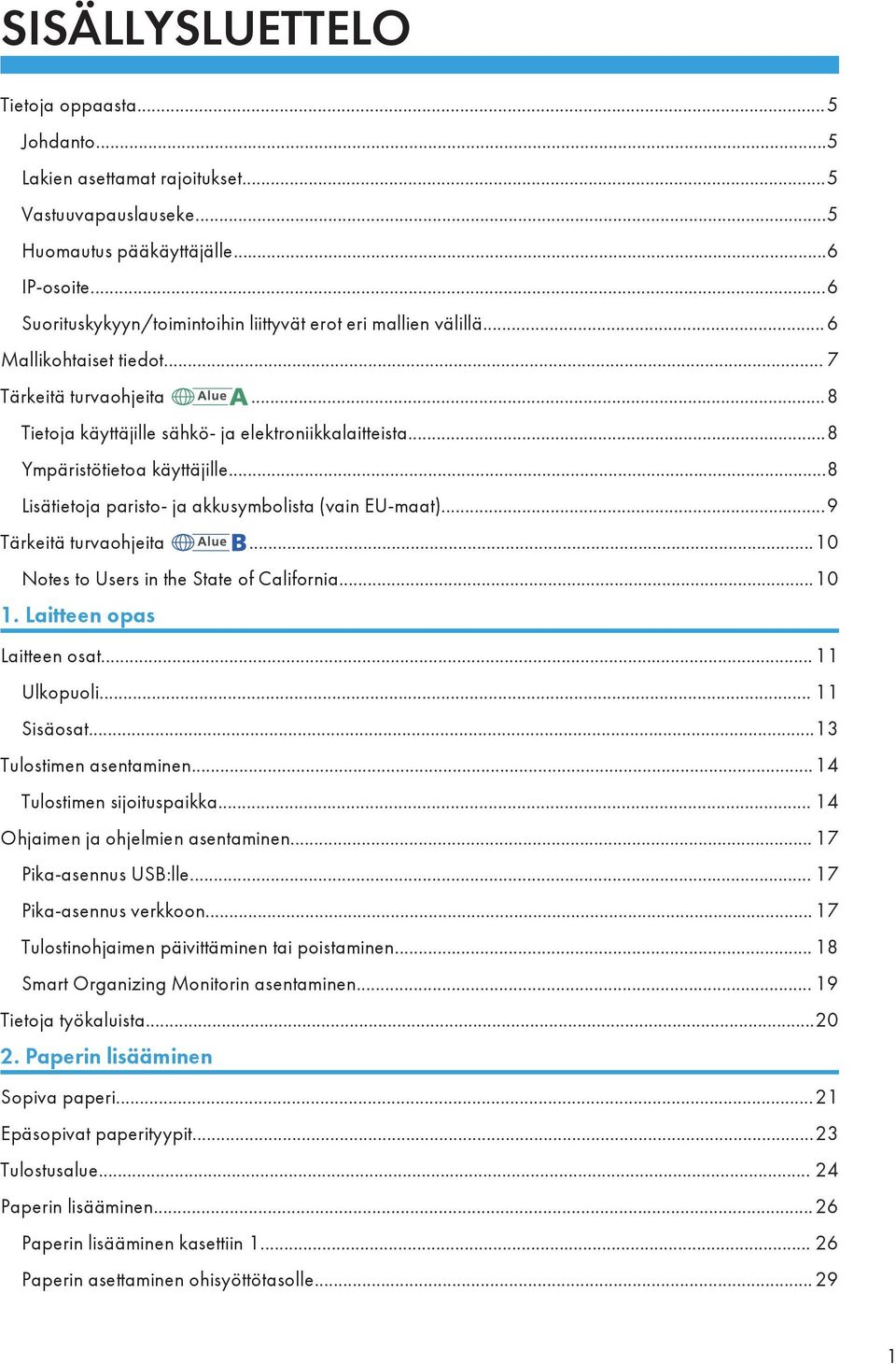

3 SISÄLLYSLUETTELO Tietoja oppaasta...5 Johdanto...5 Lakien asettamat rajoitukset...5 Vastuuvapauslauseke...5 Huomautus pääkäyttäjälle...6 IP-osoite...6 Suorituskykyyn/toimintoihin liittyvät erot eri mallien välillä...6 Mallikohtaiset tiedot... 7 Tärkeitä turvaohjeita...8 Tietoja käyttäjille sähkö- ja elektroniikkalaitteista...8 Ympäristötietoa käyttäjille...8 Lisätietoja paristo- ja akkusymbolista (vain EU-maat)...9 Tärkeitä turvaohjeita...10 Notes to Users in the State of California Laitteen opas Laitteen osat...11 Ulkopuoli Sisäosat...13 Tulostimen asentaminen...14 Tulostimen sijoituspaikka Ohjaimen ja ohjelmien asentaminen Pika-asennus USB:lle Pika-asennus verkkoon...17 Tulostinohjaimen päivittäminen tai poistaminen Smart Organizing Monitorin asentaminen Tietoja työkaluista Paperin lisääminen Sopiva paperi...21 Epäsopivat paperityypit...23 Tulostusalue Paperin lisääminen...26 Paperin lisääminen kasettiin Paperin asettaminen ohisyöttötasolle

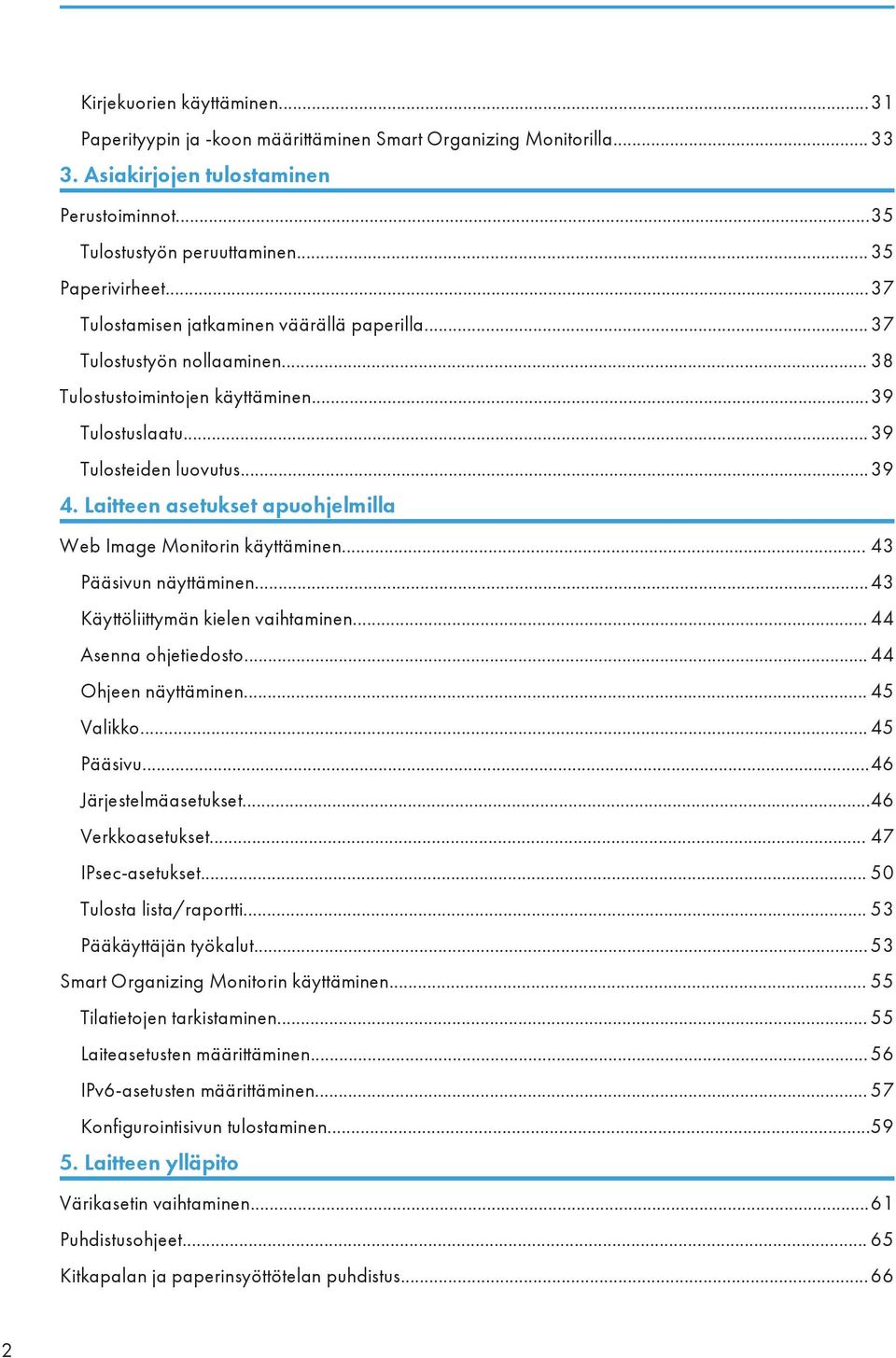

4 Kirjekuorien käyttäminen...31 Paperityypin ja -koon määrittäminen Smart Organizing Monitorilla Asiakirjojen tulostaminen Perustoiminnot...35 Tulostustyön peruuttaminen Paperivirheet...37 Tulostamisen jatkaminen väärällä paperilla Tulostustyön nollaaminen Tulostustoimintojen käyttäminen...39 Tulostuslaatu...39 Tulosteiden luovutus Laitteen asetukset apuohjelmilla Web Image Monitorin käyttäminen Pääsivun näyttäminen...43 Käyttöliittymän kielen vaihtaminen Asenna ohjetiedosto Ohjeen näyttäminen Valikko Pääsivu...46 Järjestelmäasetukset...46 Verkkoasetukset IPsec-asetukset Tulosta lista/raportti Pääkäyttäjän työkalut Smart Organizing Monitorin käyttäminen Tilatietojen tarkistaminen Laiteasetusten määrittäminen IPv6-asetusten määrittäminen Konfigurointisivun tulostaminen Laitteen ylläpito Värikasetin vaihtaminen...61 Puhdistusohjeet Kitkapalan ja paperinsyöttötelan puhdistus

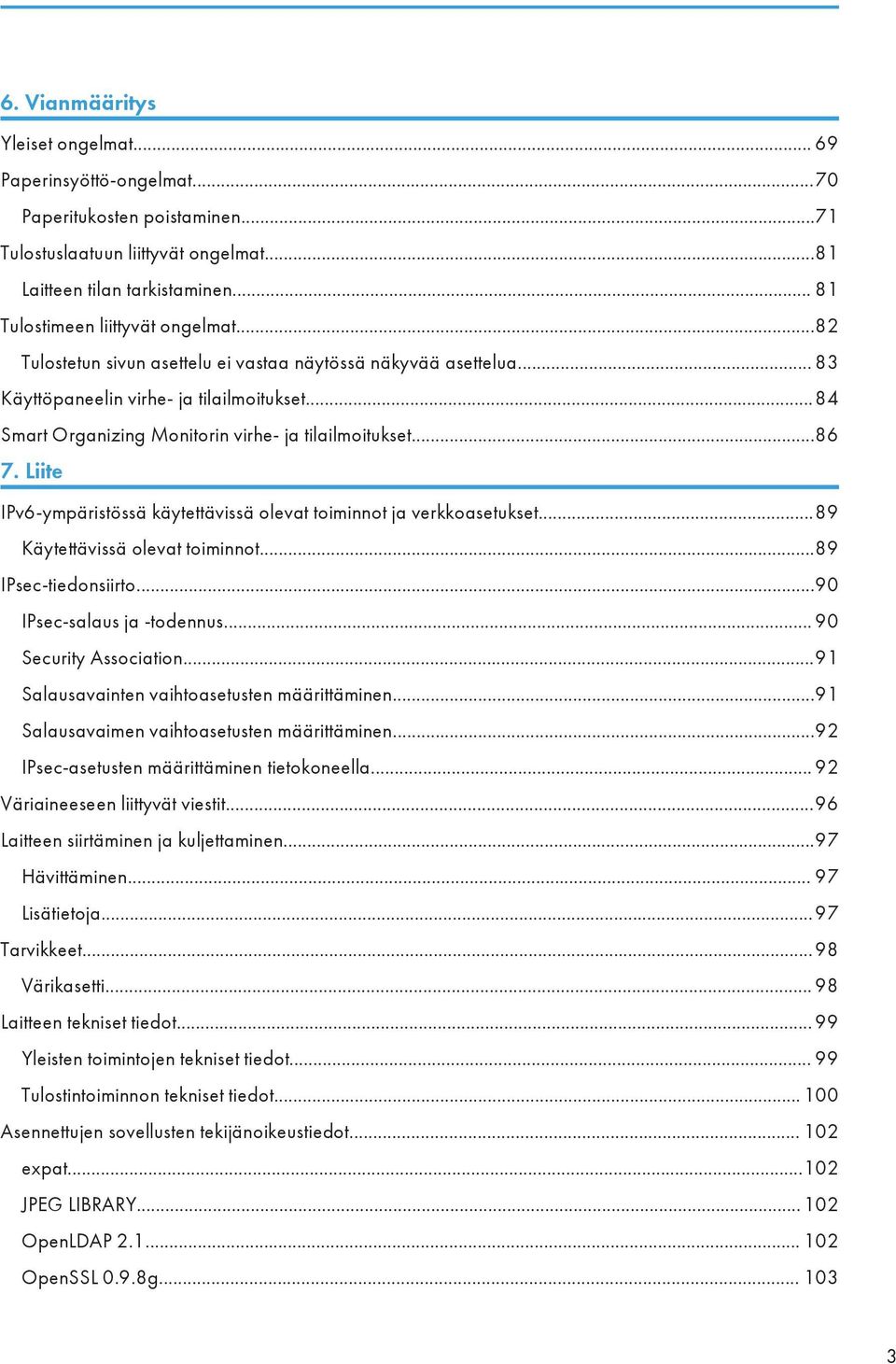

5 6. Vianmääritys Yleiset ongelmat Paperinsyöttö-ongelmat...70 Paperitukosten poistaminen...71 Tulostuslaatuun liittyvät ongelmat...81 Laitteen tilan tarkistaminen Tulostimeen liittyvät ongelmat...82 Tulostetun sivun asettelu ei vastaa näytössä näkyvää asettelua Käyttöpaneelin virhe- ja tilailmoitukset...84 Smart Organizing Monitorin virhe- ja tilailmoitukset Liite IPv6-ympäristössä käytettävissä olevat toiminnot ja verkkoasetukset...89 Käytettävissä olevat toiminnot...89 IPsec-tiedonsiirto...90 IPsec-salaus ja -todennus Security Association...91 Salausavainten vaihtoasetusten määrittäminen...91 Salausavaimen vaihtoasetusten määrittäminen...92 IPsec-asetusten määrittäminen tietokoneella Väriaineeseen liittyvät viestit...96 Laitteen siirtäminen ja kuljettaminen...97 Hävittäminen Lisätietoja...97 Tarvikkeet...98 Värikasetti Laitteen tekniset tiedot Yleisten toimintojen tekniset tiedot Tulostintoiminnon tekniset tiedot Asennettujen sovellusten tekijänoikeustiedot expat JPEG LIBRARY OpenLDAP OpenSSL 0.9.8g

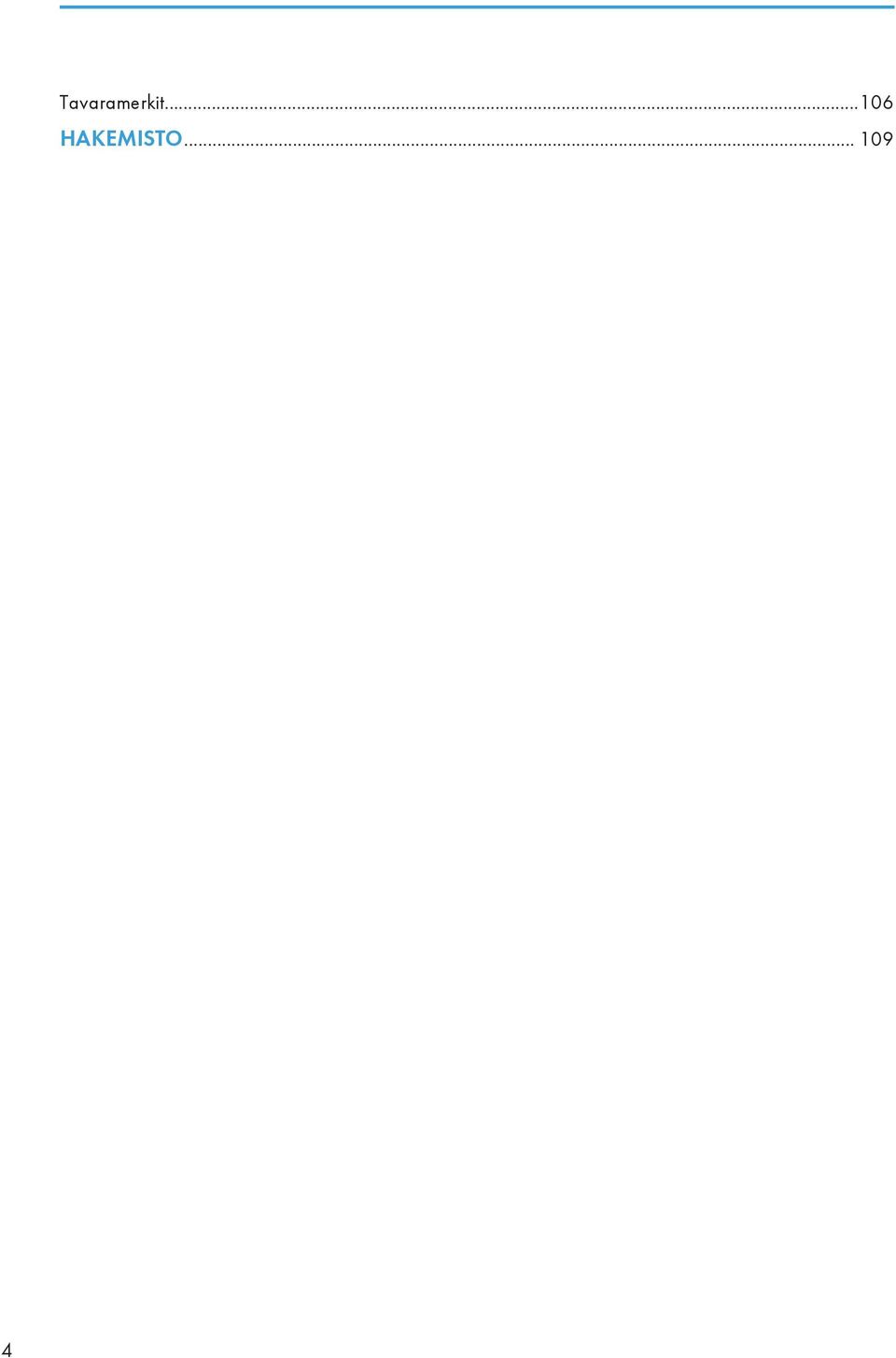

6 Tavaramerkit HAKEMISTO

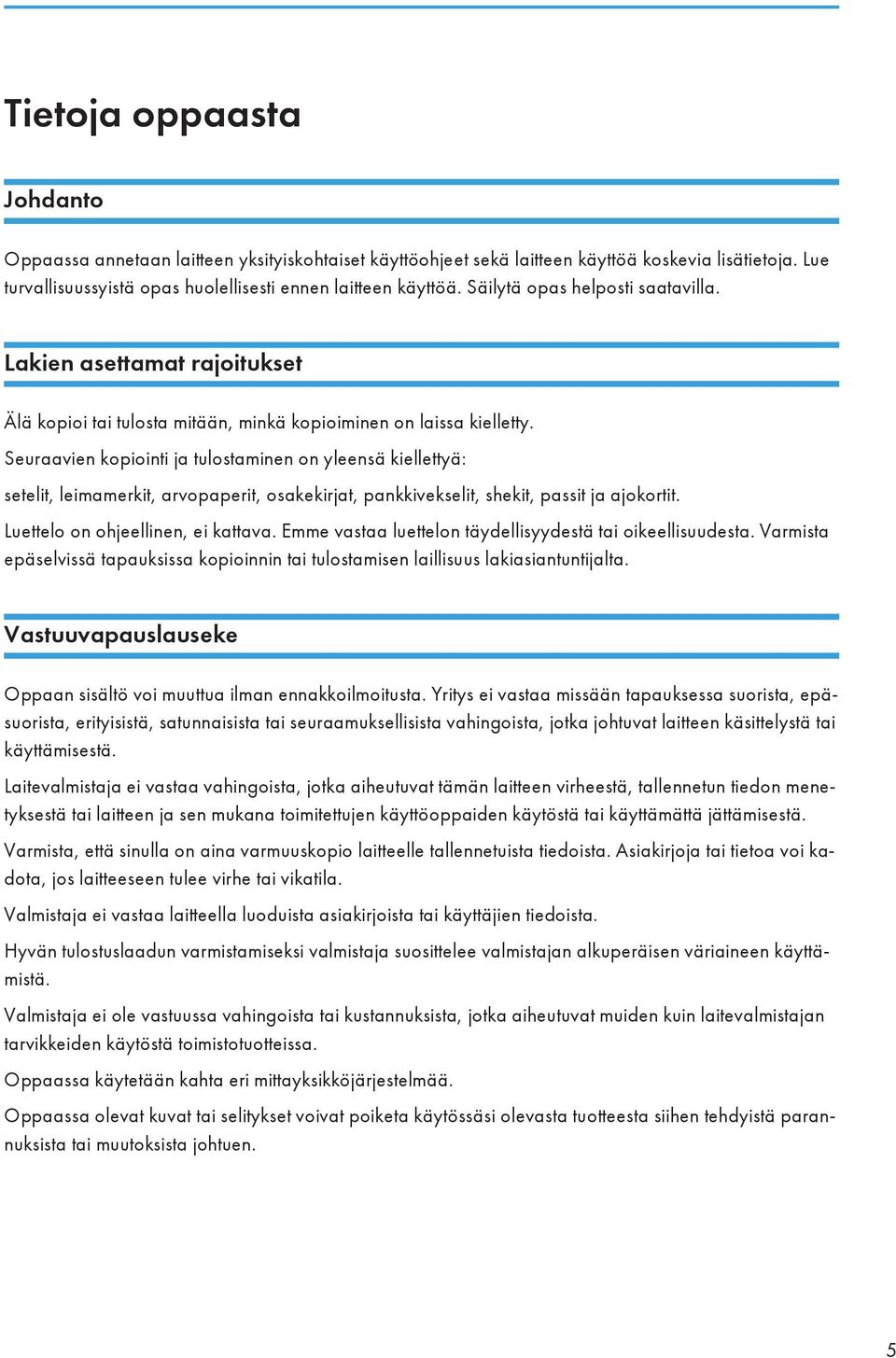

7 Tietoja oppaasta Johdanto Oppaassa annetaan laitteen yksityiskohtaiset käyttöohjeet sekä laitteen käyttöä koskevia lisätietoja. Lue turvallisuussyistä opas huolellisesti ennen laitteen käyttöä. Säilytä opas helposti saatavilla. Lakien asettamat rajoitukset Älä kopioi tai tulosta mitään, minkä kopioiminen on laissa kielletty. Seuraavien kopiointi ja tulostaminen on yleensä kiellettyä: setelit, leimamerkit, arvopaperit, osakekirjat, pankkivekselit, shekit, passit ja ajokortit. Luettelo on ohjeellinen, ei kattava. Emme vastaa luettelon täydellisyydestä tai oikeellisuudesta. Varmista epäselvissä tapauksissa kopioinnin tai tulostamisen laillisuus lakiasiantuntijalta. Vastuuvapauslauseke Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. Yritys ei vastaa missään tapauksessa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, jotka johtuvat laitteen käsittelystä tai käyttämisestä. Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmista, että sinulla on aina varmuuskopio laitteelle tallennetuista tiedoista. Asiakirjoja tai tietoa voi kadota, jos laitteeseen tulee virhe tai vikatila. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Hyvän tulostuslaadun varmistamiseksi valmistaja suosittelee valmistajan alkuperäisen väriaineen käyttämistä. Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. Oppaassa käytetään kahta eri mittayksikköjärjestelmää. Oppaassa olevat kuvat tai selitykset voivat poiketa käytössäsi olevasta tuotteesta siihen tehdyistä parannuksista tai muutoksista johtuen. 5

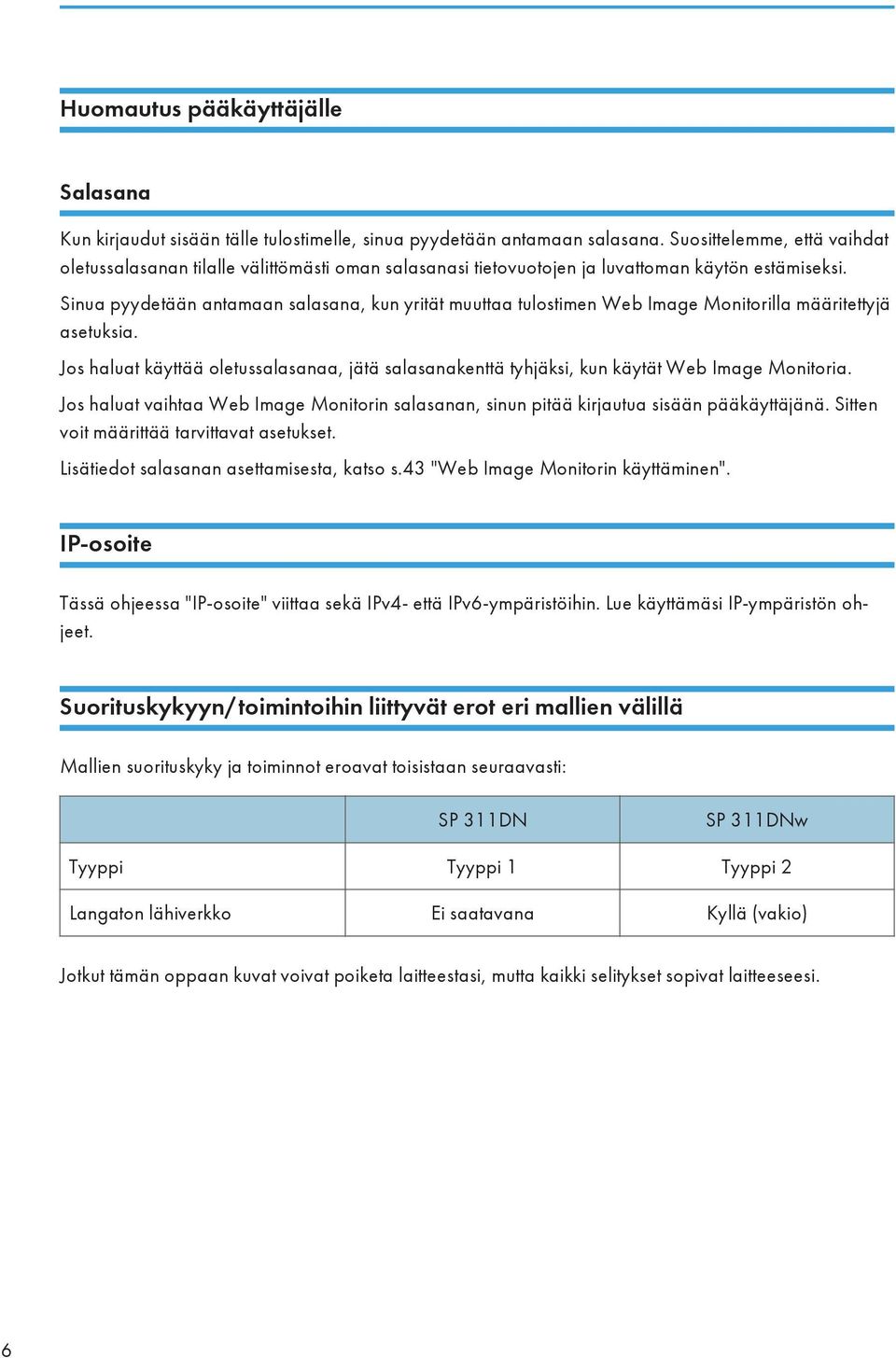

8 Huomautus pääkäyttäjälle Salasana Kun kirjaudut sisään tälle tulostimelle, sinua pyydetään antamaan salasana. Suosittelemme, että vaihdat oletussalasanan tilalle välittömästi oman salasanasi tietovuotojen ja luvattoman käytön estämiseksi. Sinua pyydetään antamaan salasana, kun yrität muuttaa tulostimen Web Image Monitorilla määritettyjä asetuksia. Jos haluat käyttää oletussalasanaa, jätä salasanakenttä tyhjäksi, kun käytät Web Image Monitoria. Jos haluat vaihtaa Web Image Monitorin salasanan, sinun pitää kirjautua sisään pääkäyttäjänä. Sitten voit määrittää tarvittavat asetukset. Lisätiedot salasanan asettamisesta, katso s.43 "Web Image Monitorin käyttäminen". IP-osoite Tässä ohjeessa "IP-osoite" viittaa sekä IPv4- että IPv6-ympäristöihin. Lue käyttämäsi IP-ympäristön ohjeet. Suorituskykyyn/toimintoihin liittyvät erot eri mallien välillä Mallien suorituskyky ja toiminnot eroavat toisistaan seuraavasti: SP 311DN SP 311DNw Tyyppi Tyyppi 1 Tyyppi 2 Langaton lähiverkko Ei saatavana Kyllä (vakio) Jotkut tämän oppaan kuvat voivat poiketa laitteestasi, mutta kaikki selitykset sopivat laitteeseesi. 6

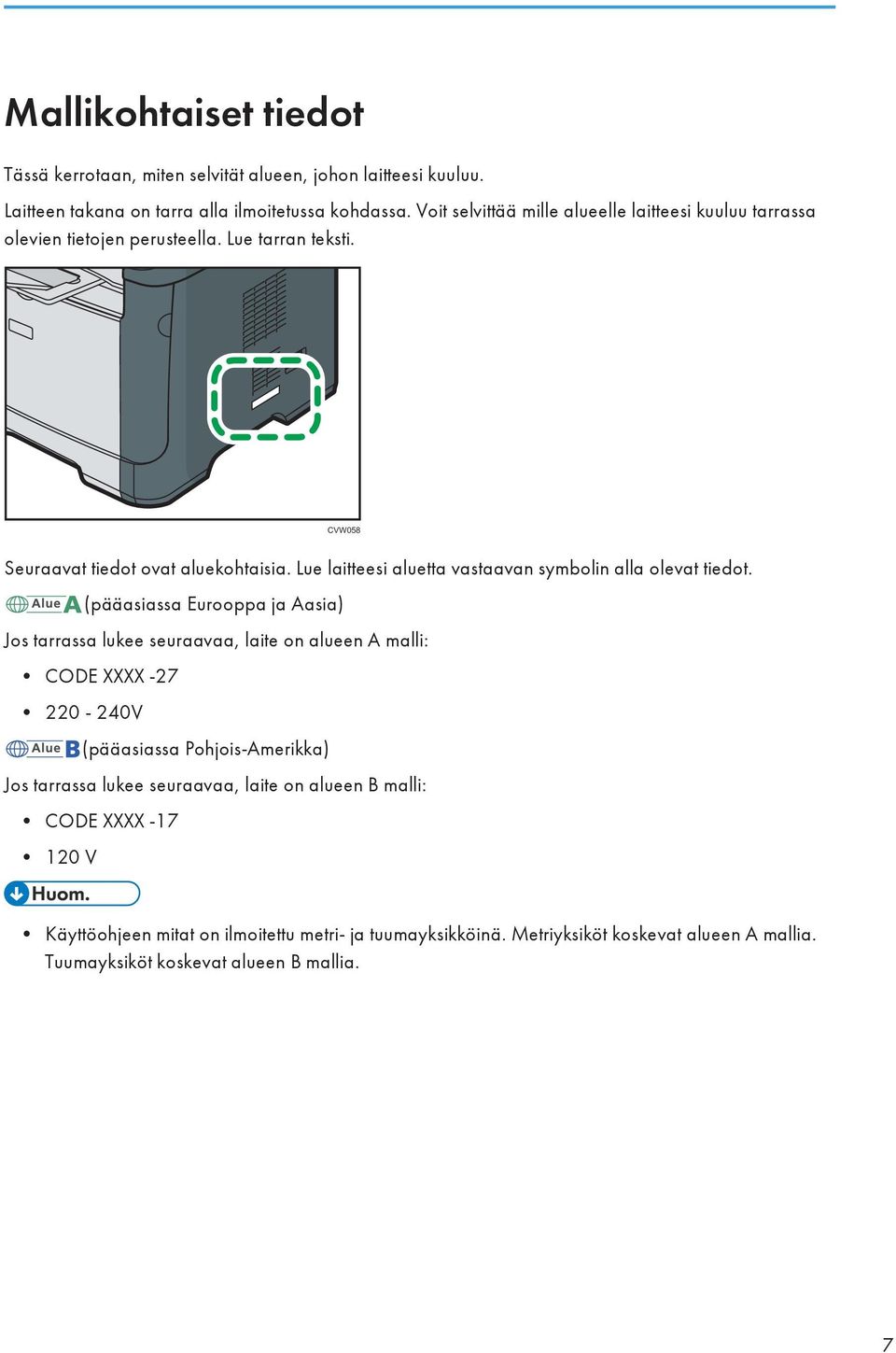

9 Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. CVW058 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. 7

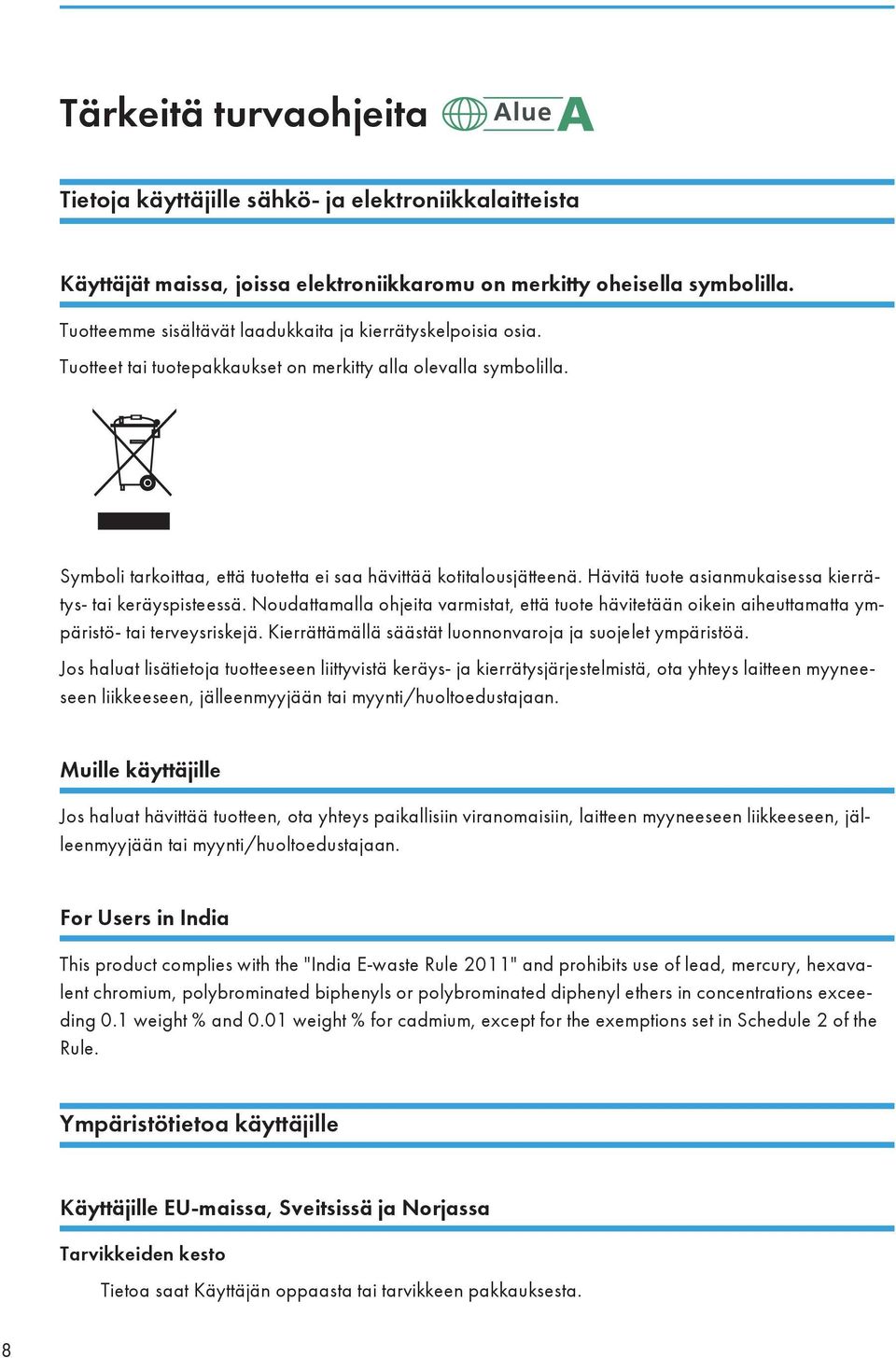

10 Tärkeitä turvaohjeita Tietoja käyttäjille sähkö- ja elektroniikkalaitteista Käyttäjät maissa, joissa elektroniikkaromu on merkitty oheisella symbolilla. Tuotteemme sisältävät laadukkaita ja kierrätyskelpoisia osia. Tuotteet tai tuotepakkaukset on merkitty alla olevalla symbolilla. Symboli tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteenä. Hävitä tuote asianmukaisessa kierrätys- tai keräyspisteessä. Noudattamalla ohjeita varmistat, että tuote hävitetään oikein aiheuttamatta ympäristö- tai terveysriskejä. Kierrättämällä säästät luonnonvaroja ja suojelet ympäristöä. Jos haluat lisätietoja tuotteeseen liittyvistä keräys- ja kierrätysjärjestelmistä, ota yhteys laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Muille käyttäjille Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin, laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. For Users in India This product complies with the "India E-waste Rule 2011" and prohibits use of lead, mercury, hexavalent chromium, polybrominated biphenyls or polybrominated diphenyl ethers in concentrations exceeding 0.1 weight % and 0.01 weight % for cadmium, except for the exemptions set in Schedule 2 of the Rule. Ympäristötietoa käyttäjille Käyttäjille EU-maissa, Sveitsissä ja Norjassa Tarvikkeiden kesto Tietoa saat Käyttäjän oppaasta tai tarvikkeen pakkauksesta. 8

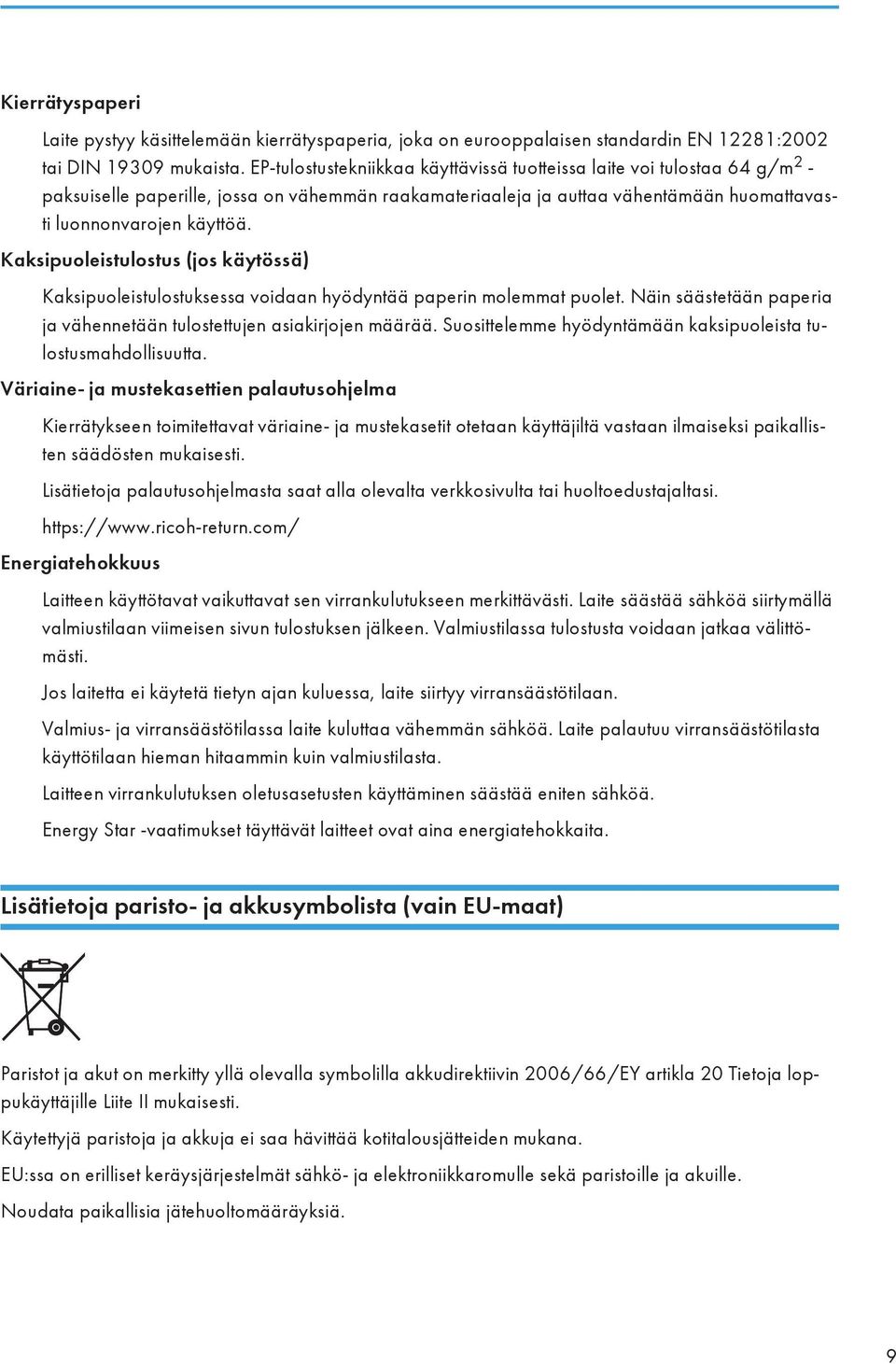

11 Kierrätyspaperi Laite pystyy käsittelemään kierrätyspaperia, joka on eurooppalaisen standardin EN 12281:2002 tai DIN mukaista. EP-tulostustekniikkaa käyttävissä tuotteissa laite voi tulostaa 64 g/m 2 - paksuiselle paperille, jossa on vähemmän raakamateriaaleja ja auttaa vähentämään huomattavasti luonnonvarojen käyttöä. Kaksipuoleistulostus (jos käytössä) Kaksipuoleistulostuksessa voidaan hyödyntää paperin molemmat puolet. Näin säästetään paperia ja vähennetään tulostettujen asiakirjojen määrää. Suosittelemme hyödyntämään kaksipuoleista tulostusmahdollisuutta. Väriaine- ja mustekasettien palautusohjelma Kierrätykseen toimitettavat väriaine- ja mustekasetit otetaan käyttäjiltä vastaan ilmaiseksi paikallisten säädösten mukaisesti. Lisätietoja palautusohjelmasta saat alla olevalta verkkosivulta tai huoltoedustajaltasi. Energiatehokkuus Laitteen käyttötavat vaikuttavat sen virrankulutukseen merkittävästi. Laite säästää sähköä siirtymällä valmiustilaan viimeisen sivun tulostuksen jälkeen. Valmiustilassa tulostusta voidaan jatkaa välittömästi. Jos laitetta ei käytetä tietyn ajan kuluessa, laite siirtyy virransäästötilaan. Valmius- ja virransäästötilassa laite kuluttaa vähemmän sähköä. Laite palautuu virransäästötilasta käyttötilaan hieman hitaammin kuin valmiustilasta. Laitteen virrankulutuksen oletusasetusten käyttäminen säästää eniten sähköä. Energy Star -vaatimukset täyttävät laitteet ovat aina energiatehokkaita. Lisätietoja paristo- ja akkusymbolista (vain EU-maat) Paristot ja akut on merkitty yllä olevalla symbolilla akkudirektiivin 2006/66/EY artikla 20 Tietoja loppukäyttäjille Liite II mukaisesti. Käytettyjä paristoja ja akkuja ei saa hävittää kotitalousjätteiden mukana. EU:ssa on erilliset keräysjärjestelmät sähkö- ja elektroniikkaromulle sekä paristoille ja akuille. Noudata paikallisia jätehuoltomääräyksiä. 9

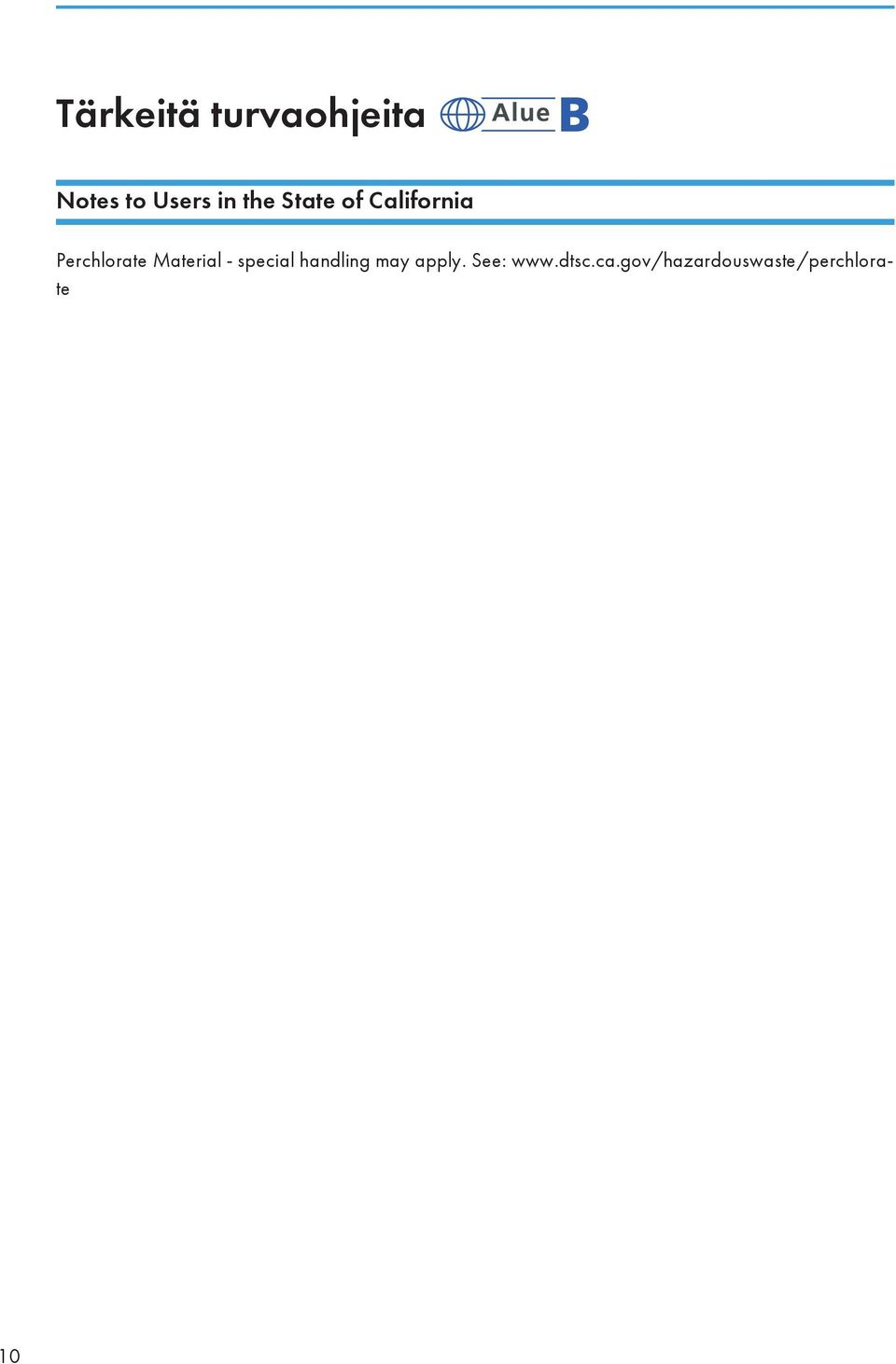

12 Tärkeitä turvaohjeita Notes to Users in the State of California Perchlorate Material - special handling may apply. See: 10

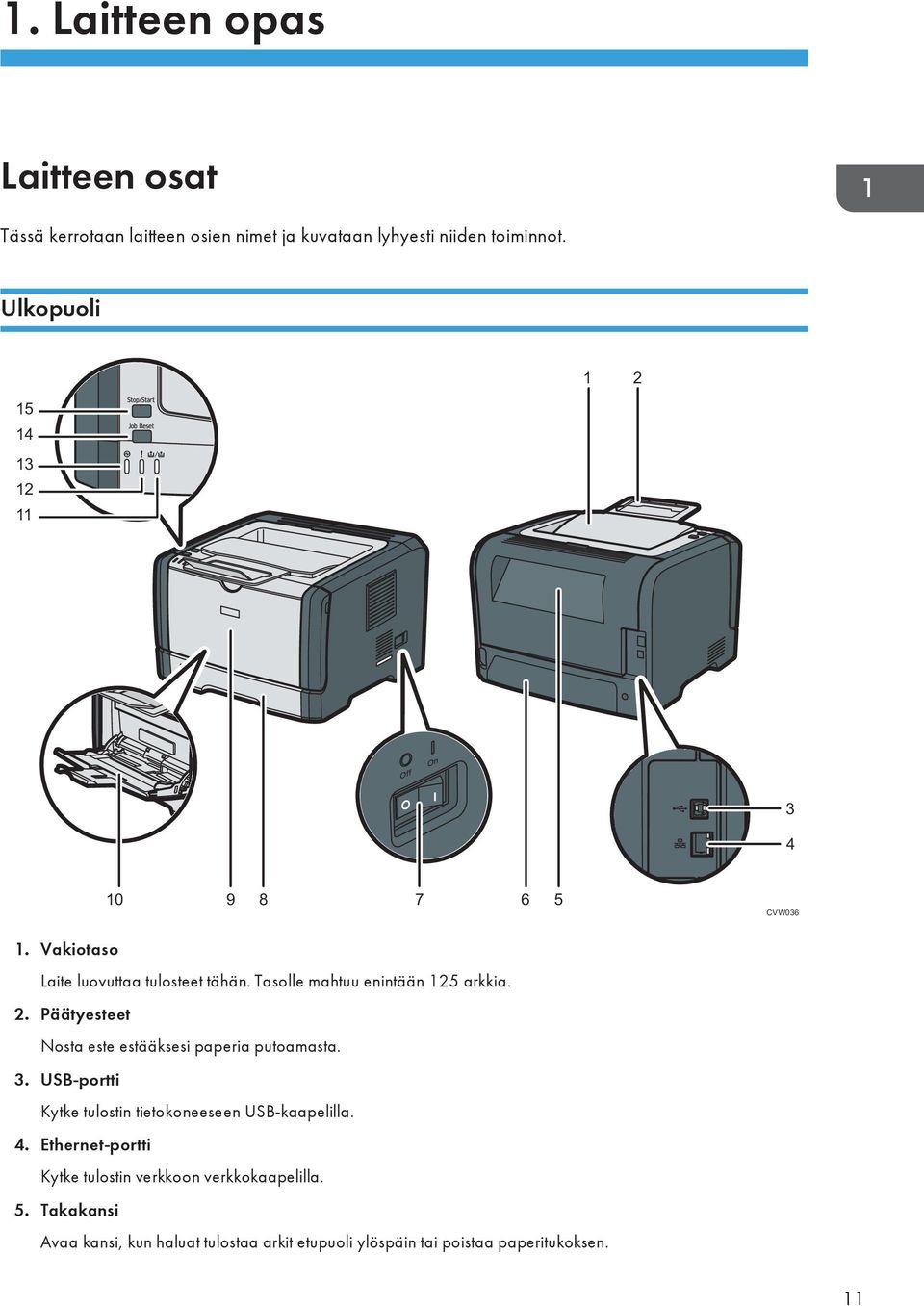

13 1. Laitteen opas Laitteen osat Tässä kerrotaan laitteen osien nimet ja kuvataan lyhyesti niiden toiminnot. Ulkopuoli CVW Vakiotaso Laite luovuttaa tulosteet tähän. Tasolle mahtuu enintään 125 arkkia. 2. Päätyesteet Nosta este estääksesi paperia putoamasta. 3. USB-portti Kytke tulostin tietokoneeseen USB-kaapelilla. 4. Ethernet-portti Kytke tulostin verkkoon verkkokaapelilla. 5. Takakansi Avaa kansi, kun haluat tulostaa arkit etupuoli ylöspäin tai poistaa paperitukoksen. 11

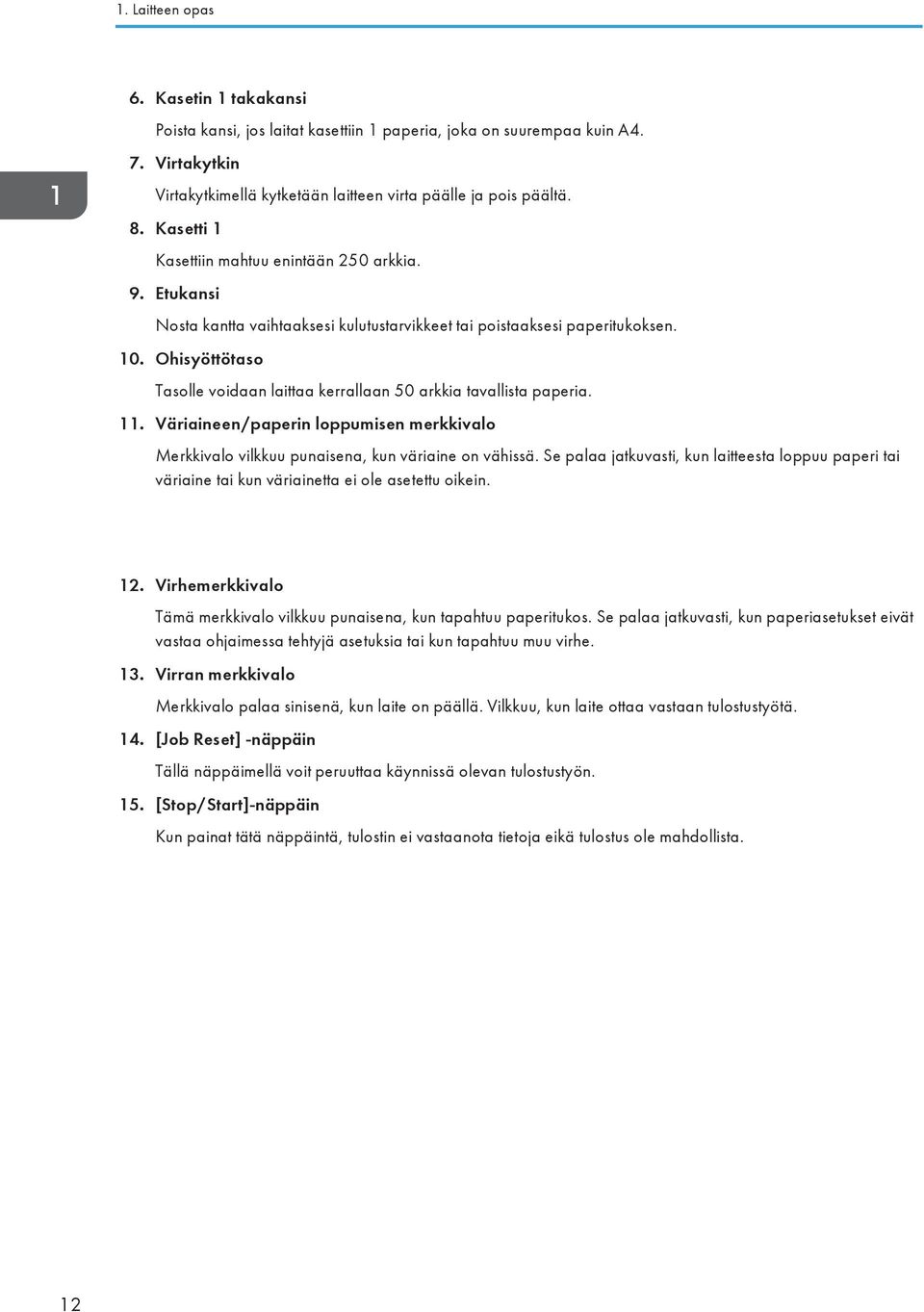

14 1. Laitteen opas 6. Kasetin 1 takakansi Poista kansi, jos laitat kasettiin 1 paperia, joka on suurempaa kuin A4. 7. Virtakytkin Virtakytkimellä kytketään laitteen virta päälle ja pois päältä. 8. Kasetti 1 Kasettiin mahtuu enintään 250 arkkia. 9. Etukansi Nosta kantta vaihtaaksesi kulutustarvikkeet tai poistaaksesi paperitukoksen. 10. Ohisyöttötaso Tasolle voidaan laittaa kerrallaan 50 arkkia tavallista paperia. 11. Väriaineen/paperin loppumisen merkkivalo Merkkivalo vilkkuu punaisena, kun väriaine on vähissä. Se palaa jatkuvasti, kun laitteesta loppuu paperi tai väriaine tai kun väriainetta ei ole asetettu oikein. 12. Virhemerkkivalo Tämä merkkivalo vilkkuu punaisena, kun tapahtuu paperitukos. Se palaa jatkuvasti, kun paperiasetukset eivät vastaa ohjaimessa tehtyjä asetuksia tai kun tapahtuu muu virhe. 13. Virran merkkivalo Merkkivalo palaa sinisenä, kun laite on päällä. Vilkkuu, kun laite ottaa vastaan tulostustyötä. 14. [Job Reset] -näppäin Tällä näppäimellä voit peruuttaa käynnissä olevan tulostustyön. 15. [Stop/Start]-näppäin Kun painat tätä näppäintä, tulostin ei vastaanota tietoja eikä tulostus ole mahdollista. 12

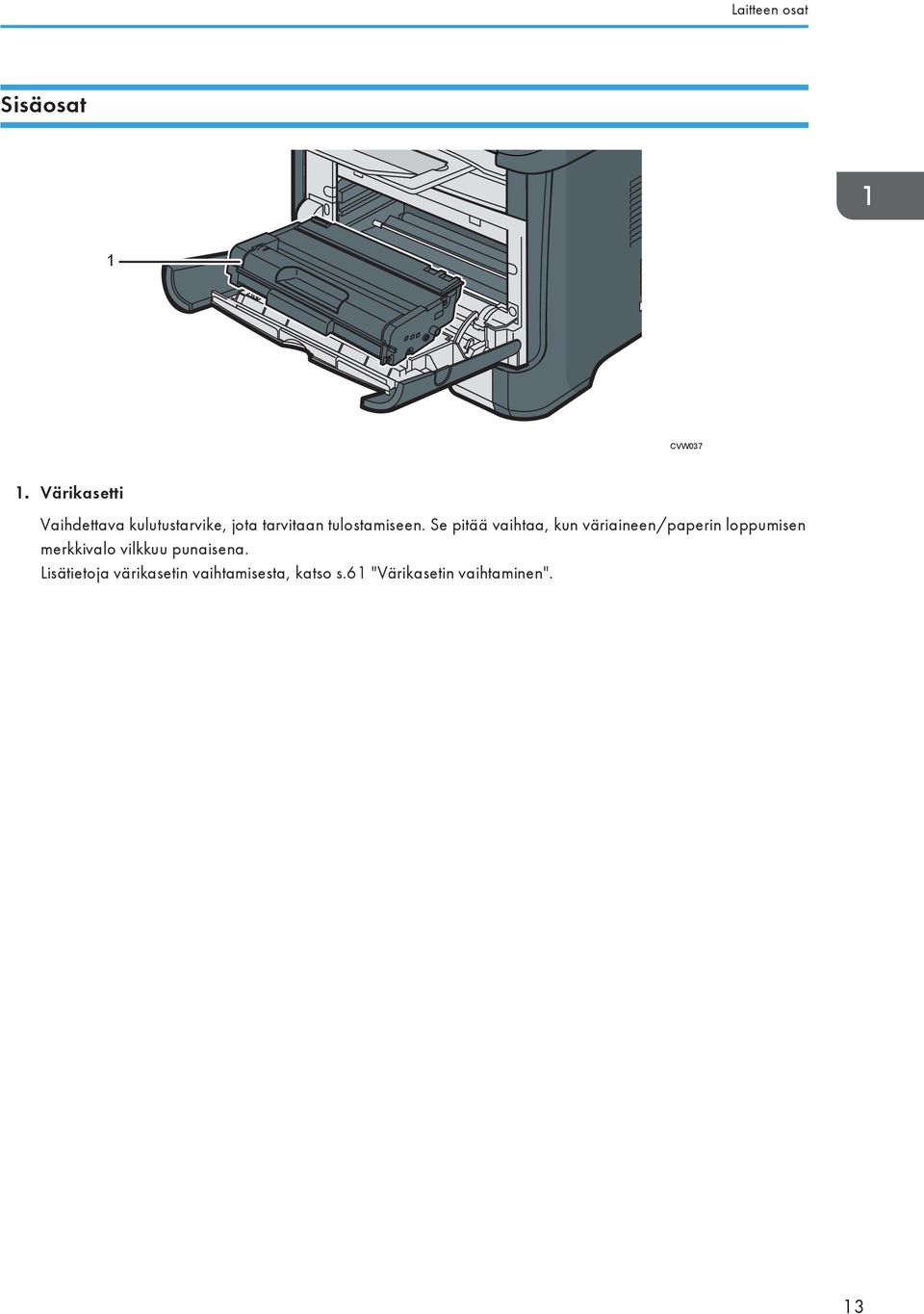

15 Laitteen osat Sisäosat 1 CVW Värikasetti Vaihdettava kulutustarvike, jota tarvitaan tulostamiseen. Se pitää vaihtaa, kun väriaineen/paperin loppumisen merkkivalo vilkkuu punaisena. Lisätietoja värikasetin vaihtamisesta, katso s.61 "Värikasetin vaihtaminen". 13

16 1. Laitteen opas Tulostimen asentaminen Tässä kerrotaan, miten tulostin asennetaan ja miten sen alkuasetukset määritetään. Tulostimen sijoituspaikka Valitse tulostimen sijoituspaikka huolellisesti, sillä ympäristön olosuhteet vaikuttavat merkittävästi sen suorituskykyyn. Älä käytä helposti syttyviä suihkeita tai liuottimia laitteen läheisyydessä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä aseta maljakoita, kasveja, mukeja, lääkkeitä, pieniä metalliesineitä tai vettä tai muita nesteitä sisältäviä astioita laitteen päälle tai lähelle. Nesteiden tai vieraiden esineiden joutumisesta laitteeseen voi seurata tulipalo tai sähköisku. Suojaa laite kosteudelta ja pölyltä. Laitteeseen päässeestä pölystä ja kosteudesta voi seurata tulipalo tai sähköisku. Älä sijoita laitetta epävakaalle tai kaltevalle alustalle. Laitteen kaatuminen aiheuttaa loukkaantumisvaaran. Älä aseta laitteen päälle raskaita esineitä. Laite voi kaatua ja aiheuttaa loukkaantumisvaaran. Noudata valmistajan suosituksia laitteen sijoituspaikan suhteen. Laitteen käyttämisestä muussa kuin kosteus- ja lämpötilasuositusten mukaisessa ympäristössä voi seurata sähköisku tai tulipalo. Pidä pistokkeen alue puhtaana pölystä. Kerääntynyt pöly voi syttyä ja aiheuttaa tulipalon. Laitteen käyttötilan tulee olla riittävän tilava ja hyvin tuuletettu. Hyvä tuuletus on tärkeää varsinkin silloin, kun laitetta käytetään paljon. 14

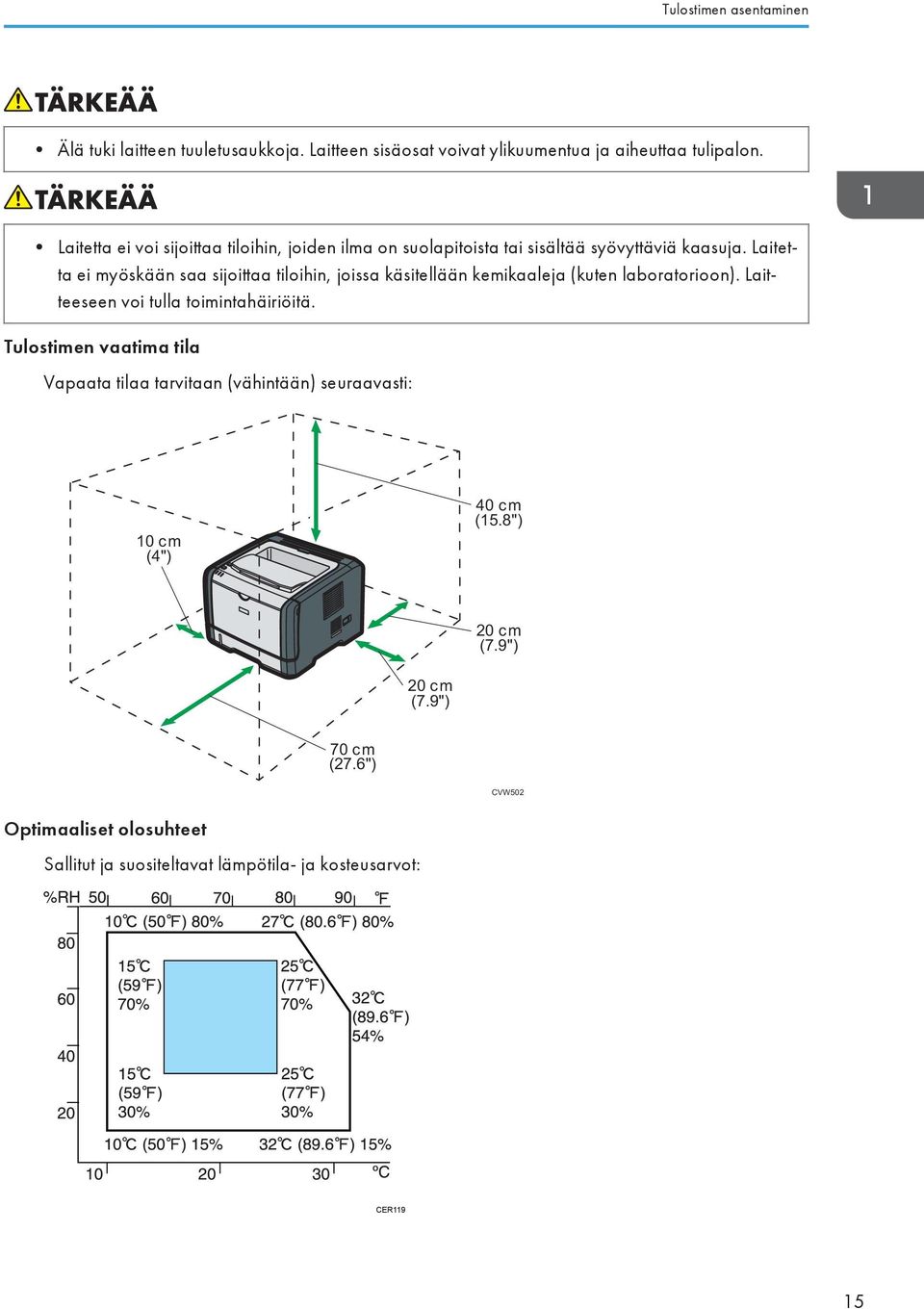

17 Tulostimen asentaminen Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon. Laitetta ei voi sijoittaa tiloihin, joiden ilma on suolapitoista tai sisältää syövyttäviä kaasuja. Laitetta ei myöskään saa sijoittaa tiloihin, joissa käsitellään kemikaaleja (kuten laboratorioon). Laitteeseen voi tulla toimintahäiriöitä. Tulostimen vaatima tila Vapaata tilaa tarvitaan (vähintään) seuraavasti: 10 cm (4") 40 cm (15.8") 20 cm (7.9") 20 cm (7.9") 70 cm (27.6") CVW502 Optimaaliset olosuhteet Sallitut ja suositeltavat lämpötila- ja kosteusarvot: CER119 15

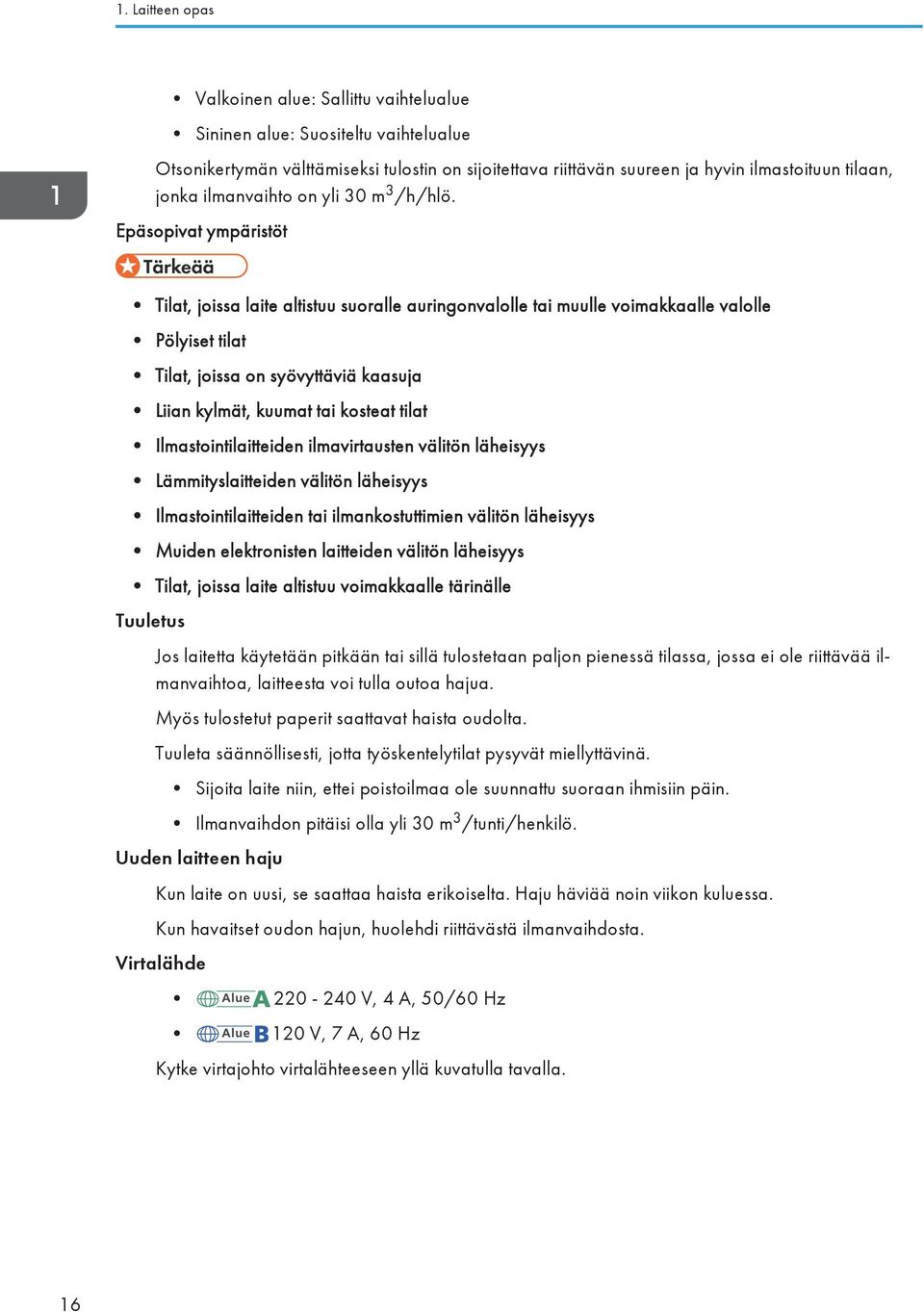

18 1. Laitteen opas Valkoinen alue: Sallittu vaihtelualue Sininen alue: Suositeltu vaihtelualue Otsonikertymän välttämiseksi tulostin on sijoitettava riittävän suureen ja hyvin ilmastoituun tilaan, jonka ilmanvaihto on yli 30 m 3 /h/hlö. Epäsopivat ympäristöt Tilat, joissa laite altistuu suoralle auringonvalolle tai muulle voimakkaalle valolle Pölyiset tilat Tilat, joissa on syövyttäviä kaasuja Liian kylmät, kuumat tai kosteat tilat Ilmastointilaitteiden ilmavirtausten välitön läheisyys Lämmityslaitteiden välitön läheisyys Ilmastointilaitteiden tai ilmankostuttimien välitön läheisyys Muiden elektronisten laitteiden välitön läheisyys Tilat, joissa laite altistuu voimakkaalle tärinälle Tuuletus Jos laitetta käytetään pitkään tai sillä tulostetaan paljon pienessä tilassa, jossa ei ole riittävää ilmanvaihtoa, laitteesta voi tulla outoa hajua. Myös tulostetut paperit saattavat haista oudolta. Tuuleta säännöllisesti, jotta työskentelytilat pysyvät miellyttävinä. Sijoita laite niin, ettei poistoilmaa ole suunnattu suoraan ihmisiin päin. Ilmanvaihdon pitäisi olla yli 30 m 3 /tunti/henkilö. Uuden laitteen haju Kun laite on uusi, se saattaa haista erikoiselta. Haju häviää noin viikon kuluessa. Kun havaitset oudon hajun, huolehdi riittävästä ilmanvaihdosta. Virtalähde V, 4 A, 50/60 Hz 120 V, 7 A, 60 Hz Kytke virtajohto virtalähteeseen yllä kuvatulla tavalla. 16

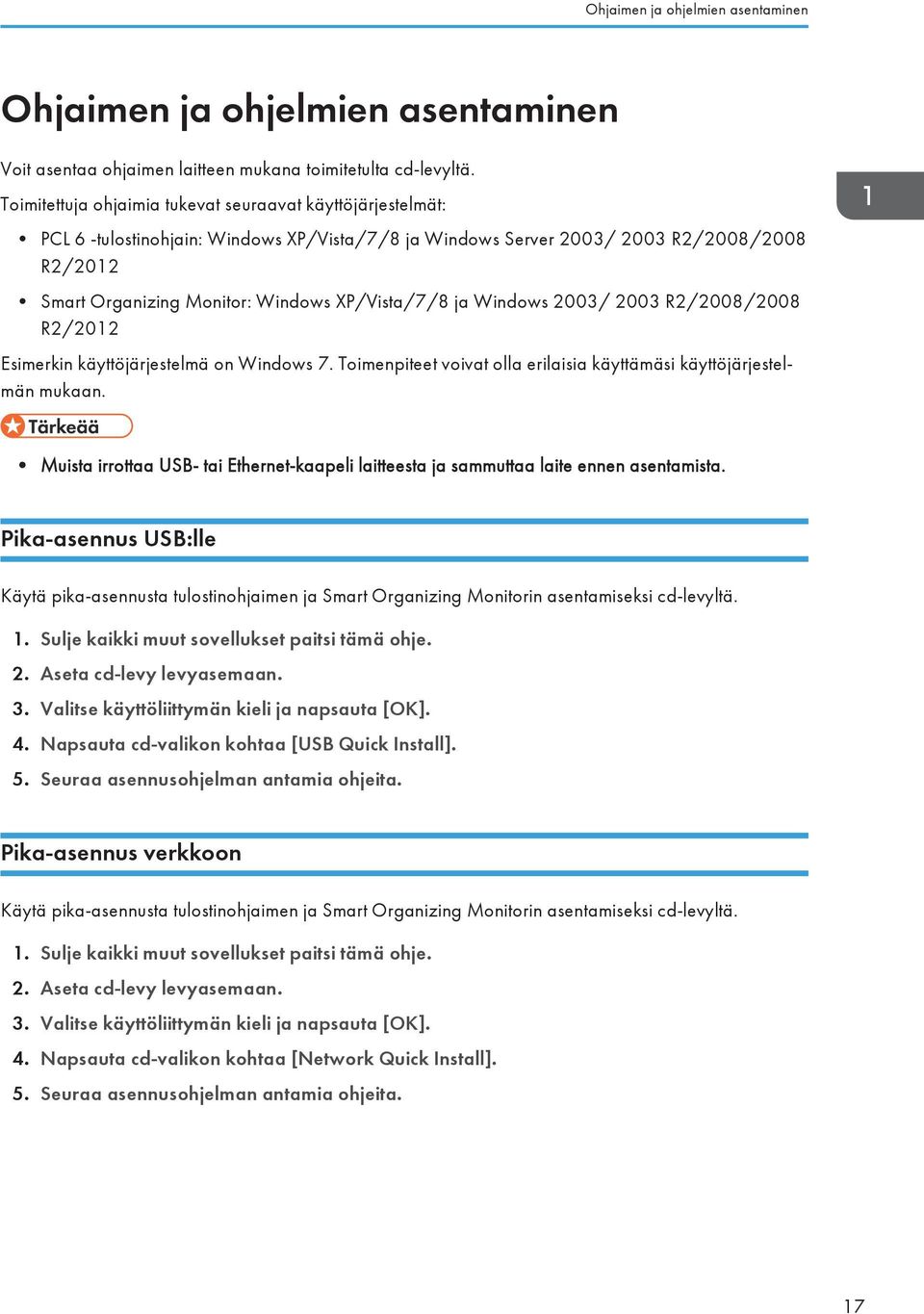

19 Ohjaimen ja ohjelmien asentaminen Ohjaimen ja ohjelmien asentaminen Voit asentaa ohjaimen laitteen mukana toimitetulta cd-levyltä. Toimitettuja ohjaimia tukevat seuraavat käyttöjärjestelmät: PCL 6 -tulostinohjain: Windows XP/Vista/7/8 ja Windows Server 2003/ 2003 R2/2008/2008 R2/2012 Smart Organizing Monitor: Windows XP/Vista/7/8 ja Windows 2003/ 2003 R2/2008/2008 R2/2012 Esimerkin käyttöjärjestelmä on Windows 7. Toimenpiteet voivat olla erilaisia käyttämäsi käyttöjärjestelmän mukaan. Muista irrottaa USB- tai Ethernet-kaapeli laitteesta ja sammuttaa laite ennen asentamista. Pika-asennus USB:lle Käytä pika-asennusta tulostinohjaimen ja Smart Organizing Monitorin asentamiseksi cd-levyltä. 1. Sulje kaikki muut sovellukset paitsi tämä ohje. 2. Aseta cd-levy levyasemaan. 3. Valitse käyttöliittymän kieli ja napsauta [OK]. 4. Napsauta cd-valikon kohtaa [USB Quick Install]. 5. Seuraa asennusohjelman antamia ohjeita. Pika-asennus verkkoon Käytä pika-asennusta tulostinohjaimen ja Smart Organizing Monitorin asentamiseksi cd-levyltä. 1. Sulje kaikki muut sovellukset paitsi tämä ohje. 2. Aseta cd-levy levyasemaan. 3. Valitse käyttöliittymän kieli ja napsauta [OK]. 4. Napsauta cd-valikon kohtaa [Network Quick Install]. 5. Seuraa asennusohjelman antamia ohjeita. 17

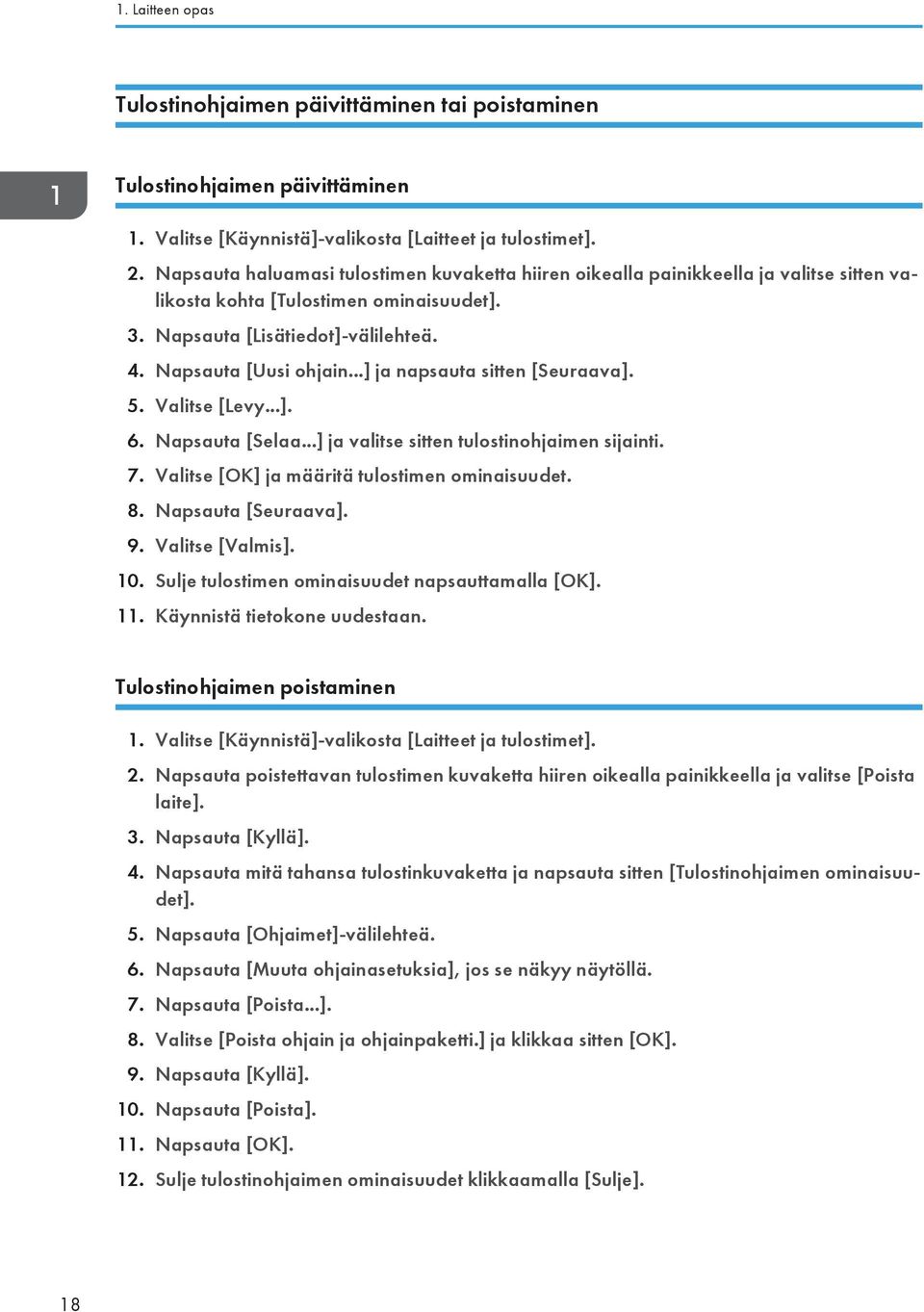

20 1. Laitteen opas Tulostinohjaimen päivittäminen tai poistaminen Tulostinohjaimen päivittäminen 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. 2. Napsauta haluamasi tulostimen kuvaketta hiiren oikealla painikkeella ja valitse sitten valikosta kohta [Tulostimen ominaisuudet]. 3. Napsauta [Lisätiedot]-välilehteä. 4. Napsauta [Uusi ohjain...] ja napsauta sitten [Seuraava]. 5. Valitse [Levy...]. 6. Napsauta [Selaa...] ja valitse sitten tulostinohjaimen sijainti. 7. Valitse [OK] ja määritä tulostimen ominaisuudet. 8. Napsauta [Seuraava]. 9. Valitse [Valmis]. 10. Sulje tulostimen ominaisuudet napsauttamalla [OK]. 11. Käynnistä tietokone uudestaan. Tulostinohjaimen poistaminen 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. 2. Napsauta poistettavan tulostimen kuvaketta hiiren oikealla painikkeella ja valitse [Poista laite]. 3. Napsauta [Kyllä]. 4. Napsauta mitä tahansa tulostinkuvaketta ja napsauta sitten [Tulostinohjaimen ominaisuudet]. 5. Napsauta [Ohjaimet]-välilehteä. 6. Napsauta [Muuta ohjainasetuksia], jos se näkyy näytöllä. 7. Napsauta [Poista...]. 8. Valitse [Poista ohjain ja ohjainpaketti.] ja klikkaa sitten [OK]. 9. Napsauta [Kyllä]. 10. Napsauta [Poista]. 11. Napsauta [OK]. 12. Sulje tulostinohjaimen ominaisuudet klikkaamalla [Sulje]. 18

21 Ohjaimen ja ohjelmien asentaminen Smart Organizing Monitorin asentaminen Smart Organizing Monitor on apuohjelma, jonka avulla voit muokata laitteen asetuksia tai katsoa laitteen tilaa tietokoneelta. Lisätietoja, katso s.20 "Tietoja työkaluista". 1. Sulje kaikki muut sovellukset paitsi tämä ohje. 2. Aseta cd-levy levyasemaan. 3. Valitse käyttöliittymän kieli ja napsauta [OK]. 4. Napsauta cd-valikosta [Smart Organizing Monitor]. 5. Seuraa asennusohjelman antamia ohjeita. 19

22 1. Laitteen opas Tietoja työkaluista Tässä osiossa kerrotaan laitteen työkaluista. Smart Organizing Monitor Asenna ohjelma ensin tietokoneellesi laitteen mukana toimitetulta cd-levyltä. Smart Organizing Monitorilla voit tarkistaa laitteen tilan, määrittää asetuksia ja käyttää muita toimintoja. Lisätietoja Smart Organizing Monitorin käytöstä, katso s.55 "Smart Organizing Monitorin käyttäminen". Web Image Monitor Voit tarkistaa laitteen tilan tai muuttaa laitteen asetuksia Web Image Monitorin avulla. Lisätietoja Web Image Monitorin käytöstä, katso s.43 "Web Image Monitorin käyttäminen". 20

23 2. Paperin lisääminen Sopiva paperi Paperikoko A4 8 1 / 2 " 11 " (Letter) 8 1 / 2 " 14 " (Legal) B5 JIS 5 1 / 2 " 8 1 / 2 " (Half Letter) 7 1 / 4 " 10 1 / 2 " (Executive) A5 A6 B6 JIS 16K ( mm) 8" 13"(F) 8 1 / 2 " 13"(Foolscap) 8 1 / 4 " 13"(Folio) Com10 (104,8 241,3 mm) Monarch (98,4 190,5 mm) C5-kirjekuori ( mm) C6-kirjekuori ( mm) DL-kirjekuori ( mm) Oma koko Seuraavia paperikokoja voidaan käyttää omana paperikokona: Leveys n mm Pituus n mm Paperityyppi Tavallinen paperi (65 99 g/m 2 ) Kierrätyspaperi (75 90 g/m 2 ) Ohut paperi (52 64 g/m 2 ) Paksu paperi ( g/m 2 ) Paksu paperi2 ( g/m 2 ) 21

24 2. Paperin lisääminen Värillinen paperi (75-90 g/m 2 ) Esipainettu paperi (75-90 g/m 2 ) Rei'itetty paperi (75-90 g/m 2 ) Kirjelomake ( g/m 2 ) Bond-paperi ( g/m 2 ) Kartonki ( g/m 2 ) Tarrapaperi ( g/m 2 ) Kirjekuoret Paperikapasiteetti Kasetti1 250 arkkia (80 g/m 2 ) Ohisyöttötaso 50 arkkia (80 g/m 2 ) 22

25 Epäsopivat paperityypit Epäsopivat paperityypit Älä käytä seuraavia paperityyppejä: Mustesuihkupaperi taipunut, taitettu tai taiteltu paperi Kiertynyt tai vääntynyt paperi repeytynyt paperi Ryppyinen paperi Kostea paperi Likainen tai vaurioitunut paperi Hyvin kuiva paperi, joka varaa staattista sähköä Paperi, jolle on jo tulostettu (lukuun ottamatta esipainettua kirjepaperia). Toimintahäiriöt ovat hyvin todennäköisiä, jos tulostetaan paperille, jolle on jo tulostettu jollakin muulla kuin lasertulostimella (esim. mustavalko- tai värikopiokoneella, mustesuihkutulostimella jne.). Erikoispaperi, kuten lämpöpaperi ja hiilipaperi Paperi, joka on rajoituksia kevyempi tai painavampi Paperi, jossa on ikkunoita, reikiä, lävistyksiä, aukkoja tai kohopainatuksia Tarra-arkki, jonka taustapaperi on irti tai liimapinta näkyvissä Paperi, jossa on liittimiä tai niittejä Älä koske paperin pintaan, kun lisäät sitä kasettiin. Vaikka paperi olisikin laitteelle soveltuvaa, virheellisesti säilytetty paperi voi aiheuttaa paperitukoksia, heikentää tulostuslaatua tai vaurioittaa tulostinta. 23

26 2. Paperin lisääminen Tulostusalue Käytettävissä oleva tulostusalue on esitetty alla olevassa taulukossa. Tulostinohjaimesta CHZ Tulostusalue 2. Syöttösuunta 3. Noin 4,2 mm 4. Noin 4,2 mm Kirjekuoret CMC Tulostusalue 2. Syöttösuunta 3. Noin 10 mm 4. Noin 10 mm 24

27 Tulostusalue Tulostusalue voi vaihdella paperin koon, sivunkuvauskielen ja tulostinohjaimen asetusten mukaan. Kun tulostat kirjekuorille, aseta oikean, vasemman, ylä- ja alamarginaalin leveydeksi vähintään 15 mm (0,6 tuumaa). 25

28 2. Paperin lisääminen Paperin lisääminen Paperin lisääminen kasettiin 1 Tässä kerrotaan, miten paperia lisätään vakiopaperikasettiin (kasetti 1). Ennen kuin tulostat paperille, tarkista että laitteen takaosassa (takakannen sisäpuolella) olevat kirjekuorivivut ovat yläasennossa. Jos vivut ovat ala-asennossa, muille paperityypeille kuin kirjekuorille tulostamisessa esiintyy todennäköisesti laatuongelmia. 1. Vedä kasetti 1 ulos varovasti kaksin käsin. CVW005 Aseta kasetti tasaiselle alustalle. 2. Purista sivuohjaimen pidikettä ja siirrä ohjainta niin, että se vastaa vakiokokoa. CVW045 Kun lisäät muuta kuin vakiokokoista paperia, aseta paperiohjain vähän paperin todellista kokoa leveämmäksi. 26

29 Paperin lisääminen 3. Purista päätyohjaimen pidikettä ja siirrä sitä sisäänpäin niin, että se vastaa vakiopaperikokoa. CVW046 Kun lisäät muuta kuin vakiokokoista paperia, aseta paperiohjain vähän paperin todellista kokoa leveämmäksi. 4. Aseta uusi paperipino tulostuspuoli ylöspäin. Tarkista, ettei paperipino ylitä ylärajamerkintää. CVW047 Työnnä ohjaimia sisäänpäin, kunnes ne ovat tasan paperin reunojen kanssa. Paperipino ei saa ylittää sivuohjaimissa olevia merkkejä. CVW032 27

30 2. Paperin lisääminen 5. Tarkista, ettei paperin ja ohjainten väliin jää tyhjää tilaa (sivussa ja edessä olevat ohjaimet). 6. Työnnä kasetti 1 suoraan laitteeseen. CVW033 Paperitukosten välttämiseksi varmista, että kasetti on kunnolla paikallaan. Paperikasetissa on etuvasemmalla osoitin, joka näyttää suunnilleen jäljellä olevan paperin määrän. Kasetin 1 jatkaminen paperin lisäämiseksi Tässä luvussa kerrotaan, miten A4-kokoa (297 mm) suurempaa paperia lisätään laitteeseen. 1. Irrota kasetin 1 takakansi painamalla sitä keskeltä. CVW Vedä kasetti 1 ulos varovasti kaksin käsin. Aseta kasetti tasaiselle alustalle. 3. Vapauta jatkeen lukitus kasetin molemmilla puolilla ja vedä jatketta ulos kunnes se naksahtaa. Tarkista, että jatkeen sisäpinta ja vaaka ovat tasan. 28

31 Paperin lisääminen CMC Lukitse jatke auki-asentoon. CMC Noudata vaiheita 2 6 kohdassa "Paperin lisääminen kasettiin 1". Kun työnnät jatkeen takaisin sisään, joudut ehkä työntämään melko lujaa. Paperikasetissa on etuvasemmalla osoitin, joka näyttää suunnilleen jäljellä olevan paperin määrän. Paperin asettaminen ohisyöttötasolle Ennen kuin tulostat paperille, tarkista että laitteen takaosassa (takakannen sisäpuolella) olevat kirjekuorivivut ovat yläasennossa. Jos vivut ovat ala-asennossa, muille paperityypeille kuin kirjekuorille tulostamisessa esiintyy todennäköisesti laatuongelmia. Älä lisää paperia tulostuksen ollessa käynnissä. 1. Avaa ohisyöttötaso. Jos laitat ohisyöttötasolle A4-kokoista (297 mm) tai pitempää paperia, vedä jatke ulos. 29

32 2. Paperin lisääminen CVW Liu'uta sivuohjaimia ulospäin, aseta paperi tasolle tulostuspuoli ylöspäin, ja työnnä nippua laitteen sisään kunnes se pysähtyy. CVW Säädä sivuohjaimet paperin leveyden mukaan. CVW011 30

33 Paperin lisääminen Kirjekuorien käyttäminen Ennen kuin tulostat kirjekuorille, laske laitteen takaosassa (takakannen sisäpuolella) olevat kirjekuorivivut ala-asentoon, jotta kirjekuoret eivät rypisty. Vedä vivut takaisin alkuperäiseen asentoon tulostuksen jälkeen. Jos vivut ovat ala-asennossa, muille paperityypeille kuin kirjekuorille tulostamisessa esiintyy todennäköisesti laatuongelmia. Älä käytä itseliimautuvia kirjekuoria. Ne voivat aiheuttaa toimintahäiriöitä tulostimeen. Varmista, ettei kirjekuoriin ole jäänyt ilmaa. Käytä vain samankokoisia ja -tyyppisiä kirjekuoria yhdellä kertaa. Ennen kirjekuorien asettamista tasoita laitteen sisälle menevä reuna kynällä tai viivottimella. Tietyn tyyppiset kirjekuoret voivat aiheuttaa tukoksia, rypistyä tai tulostuslaatu voi olla huono. Kirjekuorien tulostuslaatu voi olla epätasainen, jos kirjekuoren eri osat ovat eripaksuisia. Tulosta ensin pari kirjekuorta tulostuslaadun tarkistamiseksi. Kuumassa ja kosteassa kirjekuori voi tulostua rypistyneenä tai tulostuslaatu voi olla huono. 1. Avaa ohisyöttötaso. CVW Liu'uta sivuohjaimia ulospäin, lisää kirjekuoret tulostuspuoli ylöspäin, ja työnnä niitä laitteen sisään kunnes ne pysähtyvät. Kirjekuorille, joiden läpät ovat auki, tulostetaan läpät auki ja kirjekuorille, joiden läpät ovat kiinni, tulostetaan läpät kiinni. Ennen kuin tulostat kirjekuorille, litistä ne mahdollisimman tarkkaan. 31

34 2. Paperin lisääminen CVW Säädä sivuohjaimet kirjekuorten leveyden mukaan. 4. Avaa takakansi. CVW013 CVW015 32

35 Paperin lisääminen 5. Kun tulostat kirjekuorille, laske molemmat kirjekuorivivut kirjekuoren kuvalla merkittyyn asentoon. CVW016 Nosta vivut takaisin alkuperäiseen asentoon tulostuksen jälkeen. 6. Sulje takakansi. Kirjekuorten avaussuunnan tulee olla vasemmalla. Muuten kirjekuoret voivat rypistyä. Jos tulostetut kirjekuoret ovat pahasti rypistyneet, lisää kirjekuoret toisin päin ja käännä tulostuskuvaa 180 astetta tulostusohjaimessa ennen tulostamista. Lisätietoja, katso tulostinohjaimen ohje. Paperityypin ja -koon määrittäminen Smart Organizing Monitorilla Esimerkin käyttöjärjestelmä on Windows 7. Toimenpiteet voivat olla erilaisia käyttämäsi käyttöjärjestelmän mukaan. Paperityypin ja -koon määrittäminen 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor]. 3. Valitse [Smart Organizing Monitor Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Connect Printer] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Valitse [Työkalut] -välilehdeltä [Tulostimen asetukset]. Jos sinua pyydetään antamaan pääsykoodi, anna pääsykoodi ja paina [OK]. 7. Valitse paperityyppi ja paperikoko ja napsauta [OK]. 8. Paina [Sulje]. 33

36 2. Paperin lisääminen Oman paperikoon määrittäminen 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor]. 3. Valitse [Smart Organizing Monitor Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Connect Printer] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Valitse [Työkalut] -välilehdeltä [Tulostimen asetukset]. Jos sinua pyydetään antamaan pääsykoodi, anna pääsykoodi ja paina [OK]. 7. Valitse välilehdellä [Paperilähde] kohta [Oma paperikoko] luettelosta [Paperikoko]. 8. Valitse [Yksikkö]-listalta [mm] tai [tuumaa]. 9. Määritä leveys ja pituus ruutuihin [Vaaka] ja [Pysty]. 10. Napsauta [OK]. 11. Paina [Sulje]. 34

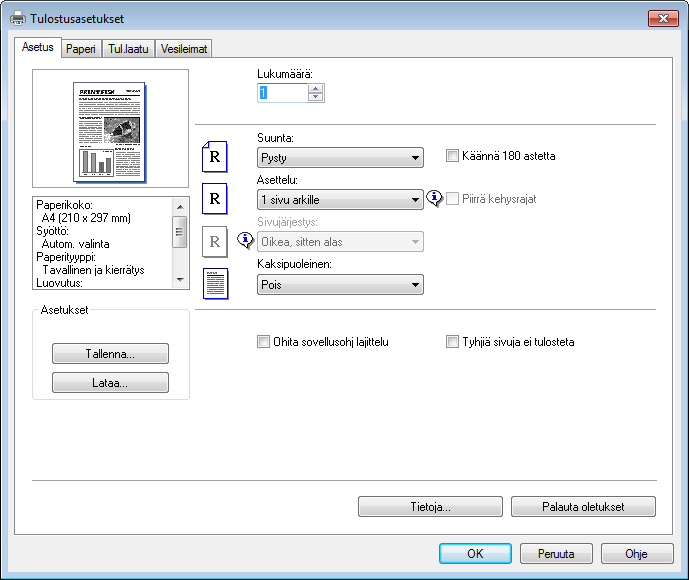

37 3. Asiakirjojen tulostaminen Perustoiminnot Tässä käsitellään tulostamisen perustoimintoja. 1. Avaa Tulostimen ominaisuudet -valintaikkuna asiakirjasovelluksessa. Katso lisätiedot eri asetuksista napsauttamalla [Ohje]. Voit myös napsauttaa tietokuvakkeita nähdäksesi kokoonpanotietoja. 2. Määritä halutut tulostusasetukset ja napsauta [OK]. Tulostimen ominaisuuksien valintaruutu sulkeutuu. 3. Napsauta [OK]. Paperitukoksen sattuessa tulostus keskeytyy, kun kesken oleva sivu on tulostettu. Kun paperitukos on poistettu, tulostus jatkuu automaattisesti juuttuneesta sivusta alkaen. Lisätietoja paperitukoksen poistamisesta, katso s.71 "Paperitukosten poistaminen". Kun olet tulostanut kirjekuorille, muista nostaa kirjekuorivivut takaisin alkuperäisiin asentoihinsa. Jos vivut ovat ala-asennossa, muille paperityypeille kuin kirjekuorille tulostamisessa esiintyy todennäköisesti laatuongelmia. Lisätietoja kirjekuorivivuista, katso s.21 "Paperin lisääminen". Tulostustyön peruuttaminen Tulostustyön tilasta riippuen voit peruuttaa tulostustyön laitteen käyttöpaneelilta tai tietokoneelta. Tulostustyön peruuttaminen ennen tulostuksen aloittamista Windows 35

38 3. Asiakirjojen tulostaminen 1. Kaksoisnapsauta tulostimen kuvaketta tietokoneen tehtäväpalkissa. 2. Valitse peruutettava tulostustyö ja napsauta [Asiakirja]-valikosta [Peruuta]. Jos peruutat jo käynnistetyn tulostustyön, tulostus saattaa jatkua muutaman sivun ajan ennen keskeytymistä. Suuren tulostustyön peruuttaminen saattaa kestää jonkin aikaa. Tulostustyön peruuttaminen tulostuksen aikana 1. Paina [Job Reset]. CVW254 36

39 Paperivirheet Paperivirheet Laite ilmoittaa virheestä, jos: Paperityyppi ei vastaa tulostustyön asetuksia, kun [Kasetti;]-asetus on [Automaattinen valinta]. Paperikoko ei vastaa tulostustyön asetuksia, kun järjestelmäasetuksissa on otettu [Kokovirheen tunnistus] käyttöön [Kasetin paperiasetukset] -valikossa. Nämä virheet voi korjata kahdella eri tavalla: Jatka tulostamista virheestä huolimatta Ohita virhe sivunsiirrolla ja jatka tulostamista samalla paperilla. Nollaa tulostustyö Peruuta tulostus. Tulostamisen jatkaminen väärällä paperilla Jos paperikoko on liian pieni tulostustyölle, tulostettua kuvaa rajataan. 1. Jos virheen merkkivalo syttyy, paina [Stop/Start]. CVW253 37

40 3. Asiakirjojen tulostaminen Tulostustyön nollaaminen 1. Jos virheen merkkivalo syttyy, paina [Job Reset]. CVW254 38

41 Tulostustoimintojen käyttäminen Tulostustoimintojen käyttäminen Tässä käsitellään lyhyesti erilaisia tulostinohjaimella määritettäviä tulostustoimintoja. Tulostuslaatu Tulostuslaatua ja värisävyä voidaan säätää tulostettavien tietojen mukaan. Alla luetellaan joitakin tulostuslaatuun vaikuttavia asetuksia. Kuvan tulostustavan muuttaminen Voit painottaa ensisijaisesti tulostuslaatua tai -nopeutta. Mitä korkeampi kuvien tarkkuus on, sitä kauemmin kuvan tulostaminen kestää. Kuvatilan vaihtaminen Grafiikkaa voi lähettää laitteeseen joko rasteri- tai vektorikuvina. Geometriset muodot tai kuviot tulostuvat yleensä nopeammin vektorikuvina. Jos kuvat eivät tulostu oikein, voit kuitenkin kokeilla niiden tulostamista rasterikuvina. Väriaineen säästäminen tulostuksen aikana Voit säästää väriainetta tulostamalla vähemmällä väriaineella. Värikasetti kestää pitempään, mutta tulosteet ovat tavallista vaaleampia. Tulostusalueen muuttaminen Voit muuttaa tulostusaluetta, kun toisella laitteella yksisivuisena tulostettu asiakirja tulostetaan tällä laitteella kahdelle sivulle tai päinvastoin. TrueType-fonttien lataustavan muuttaminen Kun tulostat asiakirjoja, joissa on TrueType-fontteja, osa merkeistä voi tulostua väärin. TrueTypefontin lataustavan muuttaminen voi ratkaista ongelman. Värinkoostamismallin muuttaminen Värinkoostamismalli on pistemalli, jolla simuloidaan kuvan väriä tai varjoa. Jos mallia muutetaan, myös kuvan ominaisuudet muuttuvat. Voit valita tulostettavalle kuvalle sopivan mallin. Yllä mainitut toiminnot eivät ole käytettävissä kaikissa tulostinohjaimissa tai käyttöjärjestelmissä. Lisätietoja, katso tulostinohjaimen ohje. Tulosteiden luovutus Tulosteet voidaan luovuttaa eri tavoin. Tässä käsitellään lyhyesti muutamia käytettävissä olevia asetuksia. 39

42 3. Asiakirjojen tulostaminen Asiakirjojen tulostaminen useana sarjana Voit tulostaa samasta asiakirjasta useamman sarjan. Tulosteiden lajittelu asiakirjaeriksi Voit tulostaa monisivuisia asiakirjoja sarjana yksi kerrallaan (P1, P2, P1, P2...). Jos tulostat sarjat ilman tätä toimintoa, tulosteet luovutetaan sivuttain (P1, P1, P2, P2...). Toiminto on käytännöllinen esimerkiksi esitysmateriaaleja tulostettaessa. Suunnan muuttaminen tai kuvan kääntäminen Voit muuttaa kuvan suuntaa pysty- tai vaakasuunnassa. Voit myös kääntää kuvaa 180 astetta. Käytä kääntötoimintoa estääksesi kuvan tulostamisen väärin päin, kun käytät paperia jonka ylä- ja alaosa on etukäteen määritelty (kuten kirjelomakepaperi). Usean sivun tulostaminen yhdelle arkille Voit tulostaa useita sivuja yhdelle paperiarkille. Kun käytät toimintoa, laite valitsee automaattisesti sopivan pienennyssuhteen paperikoon ja arkille tulostettavan sivumäärän mukaan. Tulostaminen paperin molemmille puolille (kaksipuoleinen tulostus) Voit tulostaa paperin molemmille puolille. Asiakirjan pienentäminen tai suurentaminen Voit pienentää tai suurentaa asiakirjoja % (1 % välein). Voit myös pienentää tai suurentaa asiakirjoja automaattisesti tietyn paperikoon mukaan. Toiminto on kätevä esimerkiksi nettisivujen tulostamisessa. [Suuri paperikoko] -asetuksella voidaan tulostaa kokoa A3/11" 17"/B4/8K olevia asiakirjoja skaalaamalla ne laitteen tukemaan kokoon. Tyhjien sivujen tulostamisen estäminen Jos tulostustyö sisältää tyhjiä sivuja, niiden tulostaminen voidaan estää. Kansisivun tulostaminen Voit lisätä työhön kansisivun. Voit jättää kansisivun tyhjäksi tai tulostaa asiakirjan ensimmäisen sivun kansisivuksi. Jos kansisivu lisätään kaksipuoleiseen tulostustyöhön, voit tulostaa myös kansisivun toiselle puolelle. Voit käyttää kansisivun tulostamisessa samaa tai erilaista paperia kuin muussa työssä. Tulostaminen omalle paperikoolle Voit tulostaa vakiokoosta poikkeavalle paperille määrittämällä paperikooksi oman koon. Valitse [Asiakirjan koko:] -listalta [Oma paperikoko] ja napsauta valintaikkunan alaosassa [Oma paperikoko...]. Tekstin lisääminen tulosteiden päälle (vesileima) Voit tulostaa vesileiman. Laitteelle on tallennettu valmiita vesileimoja. Voit myös luoda omia vesileimoja. 40

43 Tulostustoimintojen käyttäminen Yllä mainitut toiminnot eivät ole käytettävissä kaikissa tulostinohjaimissa tai käyttöjärjestelmissä. Lisätietoja, katso tulostinohjaimen ohje. 41

44 42 3. Asiakirjojen tulostaminen

45 4. Laitteen asetukset apuohjelmilla Web Image Monitorin käyttäminen Näytettävät kohteet vaihtelevat mallityypin mukaan. Toiminnot Seuraavat toiminnot voidaan suorittaa etänä tietokoneelta Web Image Monitorin avulla: Tulostimen tilan tai asetusten näyttäminen Tulostimen asetusten määritys Verkkoasetusten määrittäminen IPsec-asetusten määrittäminen Raporttien tulostaminen Pääkäyttäjän salasanan määrittäminen Tulostimen asetuksien palauttaminen tehdasasetuksiin Varmuuskopiotiedostojen luominen tulostimen asetuksista Tulostimen asetusten palauttaminen varmuuskopiotiedostoista Suositellut selaimet Internet Explorer 6 tai uudempi Firefox 3.0 tai uudempi Safari 3.0 tai uudempi Pääsivun näyttäminen Kun käytät laitetta Web Image Monitorilla, etusivu avautuu selaimeesi. 1. Avaa selain. 2. Kirjoita verkkoselaimen osoitekenttään IP-osoite)/ käyttääksesi laitetta. Pääsivu Jos käytössä on DNS- tai WINS-palvelin ja laitteen isäntänimi on määritetty, voit kirjoittaa isäntänimen IP-osoitteen sijaan. Web Image Monitor -ohjelman etusivu tulee näkyviin. Web Image Monitorin jokaisella sivulla on seuraavat alueet: 43

46 4. Laitteen asetukset apuohjelmilla FI CVW Valikot Jos valitset valikon, sen sisältö näkyy työalueella tai alialueella. 2. Välilehdet Sisältää Tila- ja Laskurivalikot sekä välilehdet, joiden avulla voit siirtyä valikosta toiseen. 3. Ohje Tätä kuvaketta napsauttamalla avataan ohjeen hakemistosivu. 4. Pääalue Valitun valikkoaiheen sisältö näytetään työalueella. Pääalueella olevat tulostimen tiedot eivät päivity automaattisesti. Päivitä tulostimen tiedot napsauttamalla pääalueen oikeassa yläkulmassa olevaa [Päivitä]-painiketta. Päivitä koko selainnäyttö napsauttamalla internet-selaimen [Päivitä]-painiketta. Näytössä voi olla virheitä ja käyttämisessä esiintyä ongelmia, jos käytät tuetun selaimen vanhempaa versiota tai JavaScript tai evästeiden käyttö on estetty selaimessa. Jos käytät välityspalvelinta, määritä selaimen asetukset tarpeen mukaan. Lisätietoja näistä asetuksista saat pääkäyttäjältä. Edellinen sivu ei välttämättä avaudu, vaikka selaimen Takaisin-painiketta painetaan. Paina selaimen Päivitä-painiketta. Käyttöliittymän kielen vaihtaminen Valitse haluamasi käyttöliittymän kieli [Kieli]-luettelosta. Asenna ohjetiedosto Asenna ohjeet seuraavalla tavalla. 44

47 Web Image Monitorin käyttäminen 1. Kopioi CD-levyllä oleva tiedosto [WIMHELP] tietokoneen kiintolevylle. Alla olevassa esimerkissä neuvotaan, miten kansio [WIMHELP] kopioidaan C:\tmp\WIMHELP-hakemistoon. 2. Mene Web Image Monitoriin ja napsauta sitten [Ohjetiedoston asetukset] sivulla [Pääkäyttäjän työkalut]. 3. Kirjoita tekstiruutuun C:\tmp\WIMHELP\. 4. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 5. Napsauta [OK]. Ohjeen näyttäminen Ennen kuin ohjetta käytetään ensimmäisen kerran, sen lähdetiedosto pitää asentaa tulostimen mukana tulleelta CD-levyltä. Ohje avautuu napsauttamalla ohjekuvaketta otsikkoalueella. Kun napsautat eli Ohje-kuvaketta pääalueella, pääalueen asetuskohteiden ohjeaiheet tulevat näkyviin. Valikko Tässä kuvataan selaimen valikkokohdat. Pääsivu Tarkista järjestelmän nykyiset tiedot. Järjestelmäasetukset Määritä laitteen asetukset. Verkkoasetukset Määritä verkkoasetukset. 45

48 4. Laitteen asetukset apuohjelmilla IPsec-asetukset Määritä IPsec-asetukset. Tulosta lista/raportti Tulosta tulostimeen liittyvä luettelo/lista/raportti. Pääkäyttäjän työkalut Määritä pääkäyttäjän asetukset. Pääsivu [Tila]-välilehti Pääsivun [Tila]-välilehdellä voidaan tarkistaa laitteen järjestelmätiedot, paperikasetin tila ja väriainemäärät. [Laskuri]-välilehti Laskuritiedot voidaan tarkistaa pääsivun [Laskuri]-välilehdellä. [Tulostuslaskuri] Näyttää tulostettujen sivujen kokonaismäärän. [Kaksipuoleinen] Näyttää tulostettujen kaksipuoleisten sivujen kokonaismäärän [Laitetiedot]-välilehti Näyttää laitteen tiedot kuten laiteohjelmiston version ja muistin kokonaismäärän. Järjestelmäasetukset [Kasetin paperiasetukset] -välilehti Voit tehdä paperikasetteja koskevia asetuksia. [ Kasetti 1] Valitse kasetissa 1 olevan paperin koko ja tyyppi. [Ohisyöttötaso] Valitse ohisyöttötasolla olevan paperin koko ja tyyppi. [Ensisijainen kasetti] Valitse ensimmäiseksi tarkistettava kasetti, kun automaattinen kasetinvalinta on käytössä. [Ohisyöttötason ensisij.asetus] Valitse miten ohisyöttötason tulostustyöt käsitellään. [Erikokoisten havaitseminen] 46

49 Web Image Monitorin käyttäminen Määritä ilmoittaako laite virheestä, jos paperi koko ei vastaa tulostustyön asetuksia. [I/O-aikakat.] -välilehti [Kiinteä USB] Määrittää, voidaanko samaa tulostinohjainta käyttää USB-yhteydessä useille laitteille. Verkkoasetukset [Verkon tila] -välilehti [Yleistila] Voit tarkistaa seuraavat asiat: [Ethernet-nopeus], [IPP-tulostimen nimi], [Verkkoversio], [Ethernet MAC-osoite] ja [Käytössä oleva liitäntä]. [TCP/IP-tila] Voit tehdä seuraavat määritykset: [DHCP], [IP-osoite], [Aliverkon peite] ja [Yhdyskäytävä] IPv4:lle. [IPv6-määritys] -välilehti [IPv6] Valitse, onko IPv6 käytössä. [IPv6-osoite] Voit tehdä seuraavat määritykset: [DHCP], [Tilaton osoite], [Linkin paikall. osoite], [Manuaalisti määritettävä osoite] IPv6:lle. [Verkkoasetukset]-välilehti [Verkkotulostusasetukset] Määritä, tulostetaanko käyttäen seuraavia: [IPP], [FTP], [RAW] tai [LPR]. [mdns-asetus] [DNS]-välilehti Määritä, otetaanko Multicast DNS käyttöön. [DNS] Voit tehdä seuraavat määritykset: [DNS-metodi], [Ensisijainen DNS-palvelin], [Toissijainen DNS-palvelin], [Domain-nimi], [IPv6 DNS-metodi], [Ensisijainen IPv6 DNS-palvelin], [Toissijainen IPv6 DNS-palvelin], [IPv6-domainnimi], [DNS-selvityksen ensisijaisuus], [DNS-aikakatkaisu (sekuntia)] ja [Isäntänimi]. [Automaattinen s-posti-ilmoitus] -välilehti Tällä välilehdellä olevat asetukset on tarkoitettu sähköposti-ilmoituksen lähettämiseen, kun laitteen tila muuttuu. Voit määrittää enintään kaksi vastaanottajaa. [Näytettävä nimi] 47

50 4. Laitteen asetukset apuohjelmilla Syötä sähköposti-ilmoituksen lähettäjän nimi. [Sähköpostiosoite] Syötä sähköposti-ilmoituksen vastaanottajan osoite. [Paperitukos]/[Paperi loppu]/[vaihda värikasetti pian]/[huoltokutsu]/[vaihda värikasetti]/ [Kansi auki] [SNMP]-välilehti Valitse, mistä asioista lähetetään ilmoitukset. [SNMP] Valitse voiko laite käyttää SNMP-palveluita. [Trap] Voit tehdä seuraavat määritykset: [Lähetä trap], [SNMP-hallinta-asema 1] ja [SNMP-hallintaasema 2]. [Yhteisö] Voit tehdä seuraavat määritykset: [Hae yhteisö] ja [Trap-yhteisö]. [Järjestelmä] [SMTP]-välilehti Syötä [Sijainti] ja [Yhteystiedot], jotka näytetään etusivulla. Voit tehdä seuraavat määritykset: [Ensisijainen SMTP-palvelin], [Porttinumero], [Todennustapa], [Käyttäjänimi], [Salasana], [Laitteen sähköpostiosoite] ja [Palvelimen aikakatkaisu (sekuntia)]. [POP3]-välilehti Voit tehdä seuraavat määritykset: [POP3-palv.], [Käyttäjätili], [Salasana] ja [Todennus]. [WLAN]-välilehti (vain tyyppi 2) [Langattoman verkon tila] Näytetään seuraavien asioiden tila: [Langattoman verkon tila], [MAC-osoite], [Yhteystapa], [SSID], [Langattoman signaalin tila] ja [WLAN]. [Kanava] Valitse Ad Hoc -kanava vain, jos valittu [Yhteystapa] on Ad Hoc. [Langattoman signaalin tila] Jos valittu [Yhteystapa] on Infrastruktuuri, näytetään tukiasemasignaalin tila. [WLAN-asetukset] [SSID] Anna SSID-nimi. Voi sisältää 32 merkkiä. 48

51 Web Image Monitorin käyttäminen Kun napsautat [Skannausluettelo], näytetään tällä hetkellä käytettävissä olevien tukiasemien luettelo. Voit valita luettelosta SSID-nimen. [Yhteystapa] Valitse Infrastruktuuri tai Ad Hoc [Ad Hoc] Valitse Ad Hoc -kanava. [Todennus] Valitse todennusmenetelmä. Jos valittu [Yhteystapa] on [Ad Hoc], voit valita vain vaihtoehdot [Avoin] ja [Jaettu avain]. [Salaus] Valitse salausmenetelmä. Jos valittu [Yhteystapa] on [Ad Hoc], voit valita vain vaihtoehdot [Ei mitään] ja [WEP]. [Ei mitään] Kun tämä on PÄÄLLÄ, yhteyttä ei salata. [WEP] Kun tämä on PÄÄLLÄ, yhteys salataan WEP:llä (Wired Equivalent Privacy). Määritä [WEP-avaimen pituus], [WEP-lähetysavaimen ID] ja [WEP-avaimen muoto] ja syötä [WEP-avain]. Seuraavassa taulukossa esitetään syötettävissä olevien merkkien määrä ja tyypit, näppäinasetuksista riippuen. WEP-avaimen pituus on 64 bittiä WEP-avaimen pituus on 128 bittiä WEP-muoto on Hex WEP-muoto on ASCII WEP-muoto on Hex WEP-muoto on ASCII WEP-avaimen enimmäispituus WEP-avaimeen kelpaavat merkit 10 merkkiä 5 merkkiä 26 merkkiä 13 merkkiä 0 9, A F, a f 0x20 0x7e 0 9, A F, a f 0x20 0x7e [WPA2-PSK] Kun tämä on valittu, yhteys salataan WPA2:lla (WiFi Protected Access 2). Kirjoita kenttään [WPAtunnuslause], joka sisältää 8-64 merkkiä. [Mixed Mode WPA/WPA2] Kun tämä on valittu, yhteys salataan WPA:lla (WiFi Protected Access) tai WPA2:lla (WiFi Protected Access 2). Kirjoita kenttään [WPA-tunnuslause], joka sisältää 8-64 merkkiä. 49

52 4. Laitteen asetukset apuohjelmilla IPsec-asetukset [IPsec globaalit asetukset] -välilehti [IPsec-toiminto] Valitse, otetaanko IPsec käyttöön. [Oletus-policy] Valitse sallitaanko oletusarvoinen IPsec-policy. [Salli broadcast ja multicast] Valitse seuraavista palvelut, joissa ei käytetä IPsec-protokollaa: [DHCPv4], [DHCPv6], [SNMP], [mdns], [NetBIOS], [UDP-portti 53550] [ICMP ei suojattu] Valitse käytetäänkö IPsec-protokollaa ICMP-paketeille (IPv4 ja IPv6). [IPsec-policy-luettelo]-välilehti IPsec-policyjen luettelo avautuu napsauttamalla IP-suojausasetussivun [IPsec-policy-luettelo] -välilehteä. IPsec-policy määritetään valitsemalla IPsec-policy ja napsauttamalla [Muuta], joka avaa "IPsecpolicy-asetukset" -sivun. "IPsec-policy-asetukset"-sivulla voidaan määrittää seuraavat asetukset. IP-policy-asetukset [Nro] Anna IPsec-policylle numero väliltä Tässä valittu numero määrittää policyn sijainnin IPsec-policy-luettelossa. [Käyttöönotto] Valitse otetaanko policy käyttöön vai poistetaanko se käytöstä. [Nimi] Syötä policyn nimi. Enintään 16 merkkiä. [Osoitetyyppi] IPsec-tiedonsiirrossa käytettävän IP-osoitteen tyyppi voi olla IPv4 tai IPv6. [Paikallinen osoite] Näyttää tämän tulostimen IP-osoitteen. 50

53 Web Image Monitorin käyttäminen [Etäosoite] Anna tiedonsiirrossa käytettävän laitteen IPv4- tai IPv6-osoite. Enintään 39 merkkiä. [Etuliitteen pituus] Anna etäosoitteen etuliitteen pituus väliltä Jos asetus jätetään tyhjäksi, arvoksi annetaan automaattisesti "32" (IPv4) tai "128" (IPv6). [Toiminto] Valitse IP-pakettien käsittelytapa: [Salli] IP-paketit lähetetään ja vastaanotetaan ilman IPseciä. [Hylkää] IP-paketit hylätään. [Suojaus vaaditaan] IPsec on käytössä sekä lähetetyille että vastaanotetuille IP-paketeille. Jos valitaan [Suojaus vaaditaan], on määritettävä myös [IPsec-asetukset] ja [IKE-asetukset]. IPsec-asetukset [Paketointityyppi] Valitse paketointityyppi: [Liikennöinti] IP-paketeista suojataan vain tietosisältö, kun tiedonsiirto tapahtuu IPsec-yhteensopivilla laitteilla. [Tunneli] Tämä valinta varmistaa IP-paketin kaikki osat. Suosittelemme tätä paketointityyppiä suojatuissa yhdyskäytävissä tapahtuvaan tiedonsiirtoon (esimerkiksi VPN-laitteet). [Turvaprotokolla] Valitse suojausprotokolla: [AH] Luo vain todennusta tukevan turvallisen yhteyden. [ESP] Luo sekä todennusta että salausta tukevan turvallisen yhteyden. [ESP&AH] Luo turvallisen yhteyden, joka tukee pakettien sekä salausta että todennusta, mukaan lukien pakettien otsikot. Huomaa, että tämä protokolla ei ole käytettävissä, kun [Paketointityyppi] on [Tunneli]. 51

54 4. Laitteen asetukset apuohjelmilla [AH-todennusalgoritmi] Kun [Turvaprotokolla] on [AH] tai [ESP&AH], todennusalgoritmiksi voidaan valita: [MD5], [SHA1] [ESP-todennusalgoritmi] Kun [Turvaprotokolla] on [ESP] tai [ESP&AH], todennusalgoritmiksi voidaan valita: [Ei mitään], [DES], [3DES], [AES-128], [AES-192], [AES-256] [ESP-todennusalgoritmi] Kun [[Turvaprotokolla]] on [[ESP]], todennusalgoritmiksi voidaan valita: [[MD5]], [[SHA1]] [Elinaika] Määritä IPsec SA:n (Security Association) elinaika aikana tai tietomääränä. SA vanhenee, kun tässä määritetty aika on kulunut tai tietomäärä on saavutettu. [Avaimen PFS] IKE-asetukset Valitse otetaanko PFS (Perfect Forward Secrecy) käyttöön. [IKE-versio] Näyttää IKE-version. [Salausalgoritmi] Salausalgoritmiksi voidaan määrittää: [DES], [3DES], [AES-128], [AES-192], [AES-256] [Todennusalgoritmi] Todennusalgoritmiksi voidaan määrittää: [MD5], [SHA1] [IKE-voimassaolo] Määritä ISAKMP SA:n voimassaolo tietylle aikajaksolle. Syötä aika sekunteina. [IKE Diffie-Hellman-ryhmä] IKE-salausavaimen luontiin käytettävä IKE Diffie-Hellman-ryhmä voi olla: [DH1], [DH2] [Esijaettu avain] Määritä tiedonsiirtolaitteen todennuksessa käytettävä esijaettu avain (PSK, Pre-Shared Key). Enintään 32 merkkiä. [Avaimen PFS] Valitse otetaanko PFS (Perfect Forward Secrecy) käyttöön. 52

55 Web Image Monitorin käyttäminen Tulosta lista/raportti Tulosta luettelo/raportti [Konfigurointisivu] Tulostaa tulostimen yleiset ja konfigurointitiedot. [Testisivu] Tulostaa testisivun, josta tarkistetaan tulostusehdot. [Ylläpitosivu] Tulostaa ylläpitosivun. Pääkäyttäjän työkalut Pääkäyttäjän asetukset [Uusi salasana] Syötä uusi pääkäyttäjän salasana. Enintään 16 merkkiä. [Vahvista uusi salasana] Vahvista salasana syöttämällä se uudelleen. Nollaa asetukset [Nollaa IPsec-asetukset] näkyy vain, kun [Pääkäyttäjä]-välilehdelle on määritetty salasana. [Nollaa verkkoasetukset] Valitse tämä palauttaaksesi verkkoasetukset niiden oletusarvoihin. [Nollaa valikon asetukset] Valitse tämä palauttaaksesi muut kuin verkkoasetukset. [Nollaa IPsec-asetukset] Valitse tämä tyhjentääksesi IP-suojausasetukset. Varmuuskopioi asetukset Luo varmuuskopiotiedostot tulostimen asetuksista. Varmuuskopiotiedostoja voidaan tarvittaessa käyttää aikaisempien määritysten palauttamiseen. [Varmuuskopioi IPsec-asetukset] näkyy vain, kun [Pääkäyttäjä]-välilehdellä on määritetty salasana. [Varmuuskopioi verkkoasetukset] Varmuuskopioi verkkoasetukset. 53

56 4. Laitteen asetukset apuohjelmilla [Varmuuskopioi valikon asetukset] Varmuuskopioi asetukset, jotka eivät liity verkkoon. [Varmuuskopioi IPsec-asetukset] Luo IP-suojausasetuksista varmuuskopiotiedoston. Määritystietojen varmuuskopiotiedostot luodaan seuraavasti. 1. Valitse varmuuskopioitavat tietotyypit. 2. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 3. Napsauta [OK]. 4. Valitse ikkunan alareunan pudotusvalikosta [Tallenna] tai [Tallenna nimellä]. 5. Varmuuskopiotiedosto tallennetaan oletuskansioon, jos valitaan [Tallenna]. Jos valitset [Tallenna nimellä], etsi kansio, johon varmuuskopio tallennetaan, ja jatka seuraavaan vaiheeseen. 6. Nimeä tiedosto ja napsauta [Tallenna]. Palauta asetukset Palauta tulostimen asetukset aikaisemmin luodusta varmuuskopiotiedostosta. [Tiedoston palautus] Anna palautettavan tiedoston polku ja nimi tai valitse tiedosto napsauttamalla [Selaa...]. Palauta määritystietojen varmuuskopiotiedostot seuraavasti. 1. Napsauta [Selaa...]. 2. Siirry hakemistoon, jossa palautettava varmuuskopiotiedosto sijaitsee. 3. Valitse varmuuskopiotiedosto ja napsauta [Avaa]. 4. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 5. Napsauta [OK]. 6. Käynnistä tulostin uudelleen, jos sinua pyydetään tekemään niin. Ohjetiedoston asetukset [Ohjetiedosto] Anna ohjetiedoston polku. 54
