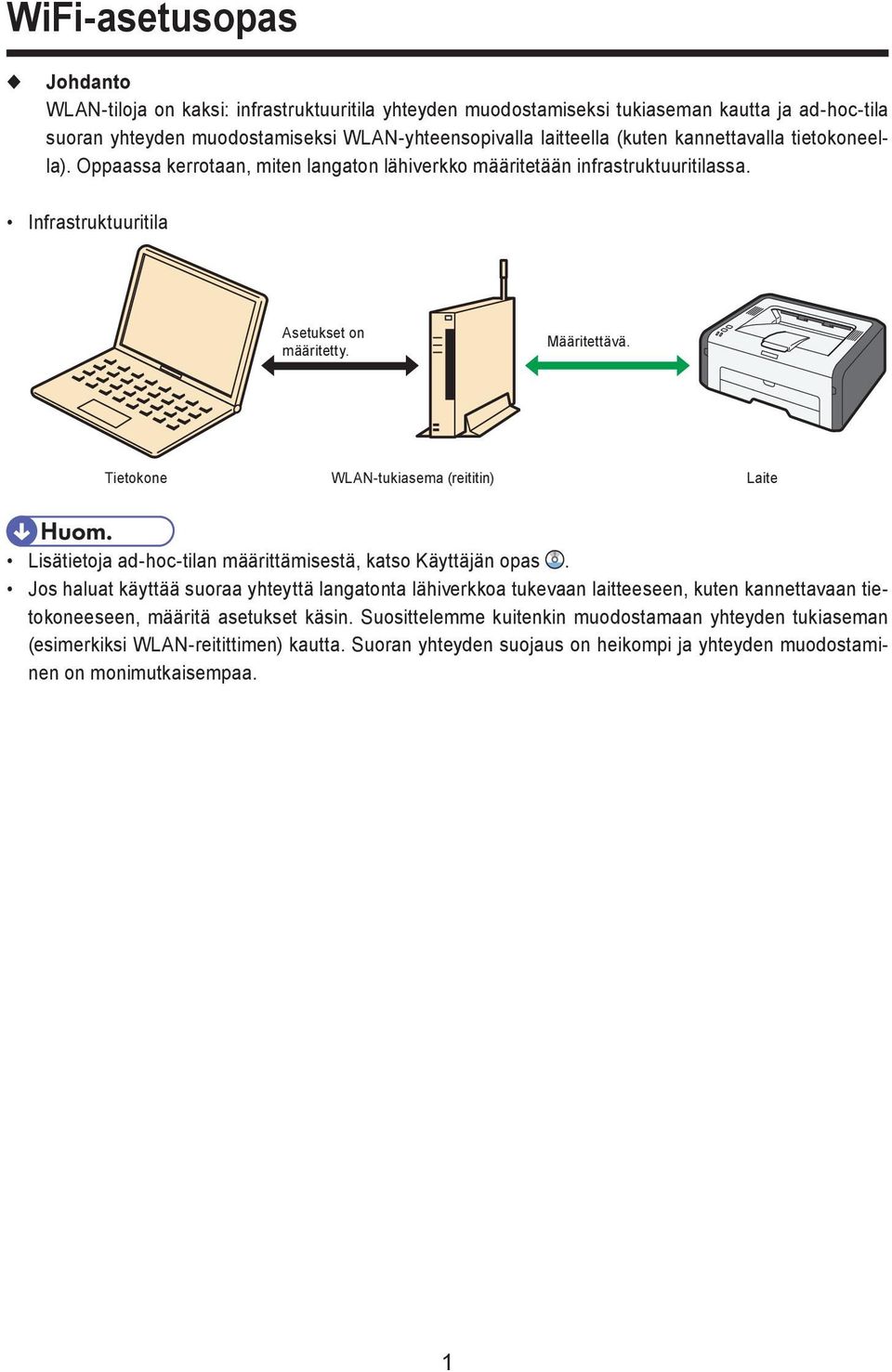

1 WiFi-asetusopas uu Johdanto WLAN-tiloja on kaksi: infrastruktuuritila yhteyden muodostamiseksi tukiaseman kautta ja ad-hoc-tila suoran yhteyden muodostamiseksi WLAN-yhteensopivalla laitteella (kuten kannettavalla tietokoneella). Oppaassa kerrotaan, miten langaton lähiverkko määritetään infrastruktuuritilassa. Infrastruktuuritila Asetukset on määritetty. Määritettävä. Tietokone WLAN-tukiasema (reititin) Laite Lisätietoja ad-hoc-tilan määrittämisestä, katso Käyttäjän opas. Jos haluat käyttää suoraa yhteyttä langatonta lähiverkkoa tukevaan laitteeseen, kuten kannettavaan tietokoneeseen, määritä asetukset käsin. Suosittelemme kuitenkin muodostamaan yhteyden tukiaseman (esimerkiksi WLAN-reitittimen) kautta. Suoran yhteyden suojaus on heikompi ja yhteyden muodostaminen on monimutkaisempaa. 1

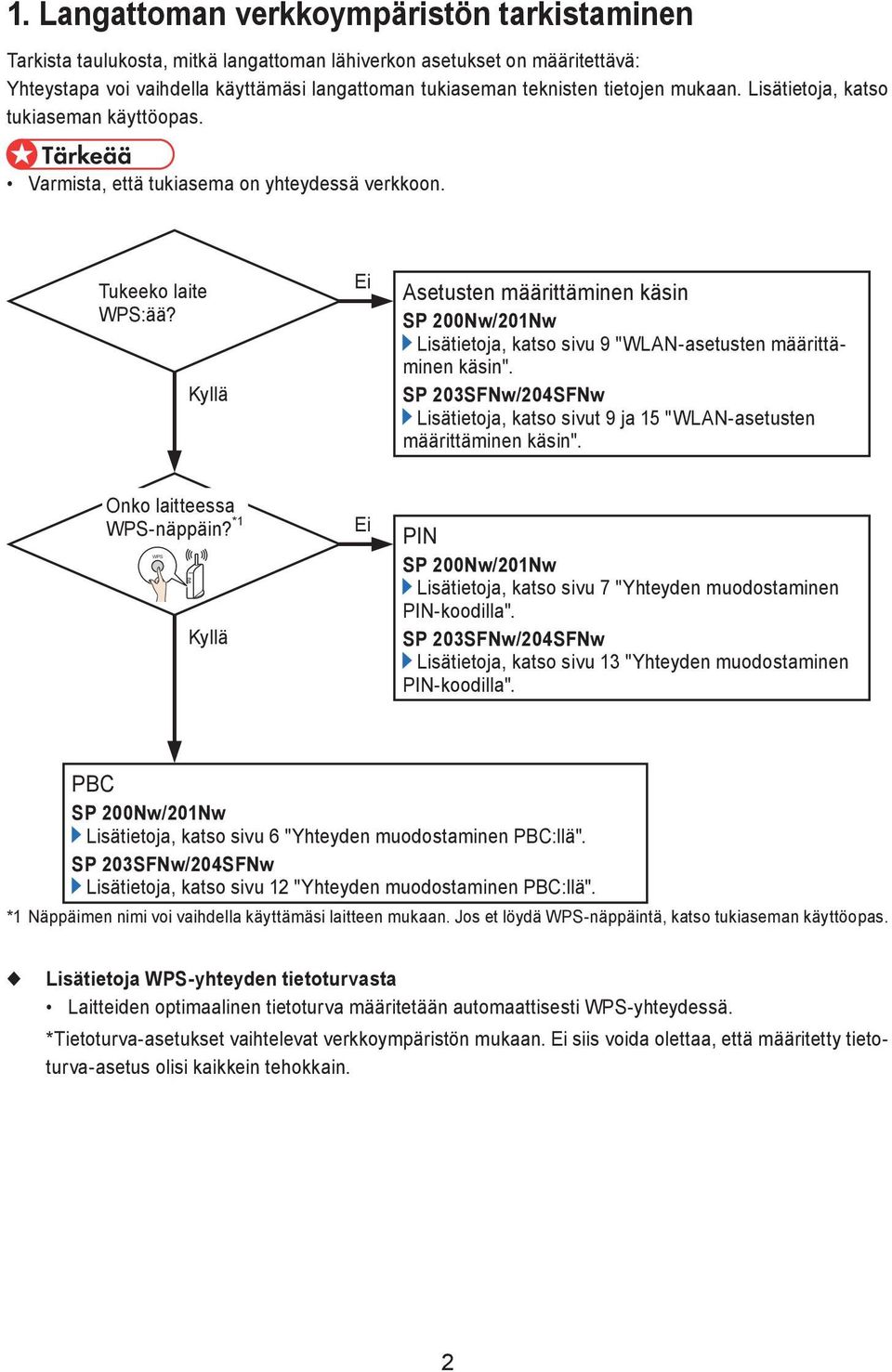

2 CHV Langattoman verkkoympäristön tarkistaminen Tarkista taulukosta, mitkä langattoman lähiverkon asetukset on määritettävä: Yhteystapa voi vaihdella käyttämäsi langattoman tukiaseman teknisten tietojen mukaan. Lisätietoja, katso tukiaseman käyttöopas. Varmista, että tukiasema on yhteydessä verkkoon. Tukeeko laite WPS:ää? Kyllä Ei Asetusten määrittäminen käsin SP 200Nw/201Nw Lisätietoja, katso sivu 9 "WLAN-asetusten määrittäminen käsin". SP 203SFNw/204SFNw Lisätietoja, katso sivut 9 ja 15 "WLAN-asetusten määrittäminen käsin". Onko laitteessa WPS-näppäin? *1 WPS Kyllä Ei PIN SP 200Nw/201Nw Lisätietoja, katso sivu 7 "Yhteyden muodostaminen PIN-koodilla". SP 203SFNw/204SFNw Lisätietoja, katso sivu 13 "Yhteyden muodostaminen PIN-koodilla". PBC SP 200Nw/201Nw Lisätietoja, katso sivu 6 "Yhteyden muodostaminen PBC:llä". SP 203SFNw/204SFNw Lisätietoja, katso sivu 12 "Yhteyden muodostaminen PBC:llä". *1 Näppäimen nimi voi vaihdella käyttämäsi laitteen mukaan. Jos et löydä WPS-näppäintä, katso tukiaseman käyttöopas. uu Lisätietoja WPS-yhteyden tietoturvasta Laitteiden optimaalinen tietoturva määritetään automaattisesti WPS-yhteydessä. *Tietoturva-asetukset vaihtelevat verkkoympäristön mukaan. Ei siis voida olettaa, että määritetty tietoturva-asetus olisi kaikkein tehokkain. 2

3 2. Ennen WLAN-asetusten määrittämistä WLAN-tukiaseman tarkistaminen Nämä tiedot tarvitaan, kun määrität langattoman lähiverkon asetuksia. Et voi tarkastella niitä laitteella. SSID:n ja salasanan tarkistaminen (WEP-avain/tunnuslause) Selvitä SSID ja salasana ennen WLAN-asetusten tekemistä. SSID ja WLAN-tukiaseman salasana saattavat löytyä tukiasemaan kiinnitetystä tarrasta. Lisätietoja SSID:stä ja salasanasta, katso tukiaseman käyttöopas. salasana : XXXXX Laitteen asetusten määrittäminen/tarkistaminen Ennen kuin määrität langattoman lähiverkon asetukset, tulosta verkkoasetuslista, josta löytyvät asetusten määrittämiseen tarvittavat tiedot. Verkkoasetuslistan tulostaminen Verkkoasetuslistan tulostaminen voi kestää jopa kaksi minuuttia. SP 200Nw/201Nw 1. Pidä [Aloita]-näppäintä painettuna. CTT175 Paina näppäintä kaksi sekuntia. 3

4 SP 203SFNw/204SFNw 1. Paina [Käyttäjän työkalut]. CTT Valitse [Tul. lista/raportti] painamalla [ ] tai [ ] ja paina [OK]. 3. Valitse [Verkkoasetuslista] painamalla [ ] tai [ ] ja paina [OK]. Langattoman lähiverkon tietojen hankkiminen verkkoasetusluettelosta Langattoman lähiverkon asetusten määrittämistä varten tarvitaan seuraavat tiedot: Verkkoliitäntä Jos Verkkoliitäntä-asetus on "Ethernet", muuta se asetukseksi "WLAN". Lisätietoja LAN-tyypin muuttamisesta, katso "Yhteysongelmat" kappaleessa 6 Vianmääritys. WiFi-tila Jos Wi-Fi-tilana on "Yhdistetty", nollaa verkkoasetukset. Lisätietoja verkkoasetusten nollaamisesta, katso "Yhteys onnistui, mutta WLANia ei voi käyttää" kappaleessa 6 Vianmääritys. Yhteystapa Tarkista, että yhteystapa on infrastruktuuritila. Lisätietoja yhteystavan määrittämisestä, katso "Yhteysongelmat" kappaleessa 6 Vianmääritys. PIN-koodi IP-osoite *1 IP-osoitteen vaihtaminen verkkoasetuslistassa, katso "Yhteys onnistui, mutta WLANia ei voi käyttää" kappaleessa 6 Vianmääritys. Mac-osoite *1 * 1 Tarkista tiedot kohdassa "Wi-Fin tila". 4

5 3. Ohjaimen asentaminen Langattoman lähiverkon asetusten määrittäminen käsin ja WPS:llä tehdään eri tavoilla. WLAN-asetusten määrittäminen käsin Jos haluat määrittää langattoman lähiverkon asetukset Smart Organizing Monitorilla, asenna ensin Smart Organizing Monitor USB-yhteydellä. Asenna ohjain valitsemalla [USB-pika-asennus]. WLAN-asetusten määrittäminen WPS:llä Kun määrität langatonta lähiverkkoyhteyttä WPS:llä, määritä ensin langattoman lähiverkon asetukset ja asenna sitten ohjain. Asenna ohjain valitsemalla [Verkkopika-asennus (DHCP)] tai [Verkkopika-asennus (kiinteä IP)]. Lisätietoja ohjaimen asentamisesta, katso Ohjelmiston asennusopas. 5

6 4. Määritä WLAN (SP 200Nw/201Nw) Yhteys PBC:llä Vaiheiden 4 7 asetukset on määritettävä 120 sekunnin kuluessa. Jos asetusten määrittäminen kestää kauemmin, tehdyt asetukset perutaan ja joudut aloittamaan uudelleen vaiheesta Käynnistä tukiasema. 2. Varmista, ettei Ethernet-kaapelia ole yhdistetty laitteeseen. CTT Käynnistä laite. Siirry seuraavaan vaiheeseen, kun virran merkkivalo on välähtänyt kolme kertaa. 4. Pidä [Työn nollaus] -näppäintä painettuna. CTT216 Virran merkkivalo alkaa vilkkua, kun näppäintä painetaan vähintään kaksi sekuntia. 5. Paina [Aloita]. CTT218 Merkkivalo vilkkuu. Jos laite on ollut ad-hoc-tilassa, se käynnistyy automaattisesti uudelleen vaiheen 5 jälkeen ja siirtyy infrastruktuuritilaan. Toista tällöin vaiheet 4 ja 5. 6

7 6. Paina tukiaseman WPS-painiketta. WPS CHV Paina [Aloita]. CTT Voit tarkistaa yhteyden onnistumisen Wi-Fin tilaraportista. Jos [WLAN-tilaraportti:]-asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. Yhteys on muodostettu, jos yhteys-kohdassa näkyy OK. Jos yhteys-kohdassa näkyy "epäonnistui", kokeile asetusten määrittämistä uudelleen vaiheesta 4. Jos yhteys ei edelleenkään onnistu, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. Yhteyden muodostaminen PIN-koodilla Vaiheiden 5 8 asetukset on määritettävä 120 sekunnin kuluessa. Jos asetusten määrittäminen kestää kauemmin, tehdyt asetukset perutaan ja joudut aloittamaan uudelleen vaiheesta Käynnistä tukiasema. 2. Avaa tietokoneesi näytölle WLAN-reitittimen tai tukiaseman PIN-koodin konfigurointisivu. 7

8 3. Varmista, ettei Ethernet-kaapelia ole yhdistetty laitteeseen. CTT Käynnistä laite. Siirry seuraavaan vaiheeseen, kun virran merkkivalo on välähtänyt kolme kertaa. 5. Pidä [Työn nollaus] -näppäintä painettuna. CTT216 Virran merkkivalo alkaa vilkkua, kun näppäintä painetaan vähintään kaksi sekuntia. 6. Syötä laitteen PIN-koodi tukiaseman verkkosivulle. Löydät PIN-koodin verkkoasetuslistasta. Lisätietoja, katso 2 Ennen WLAN-asetusten määrittämistä. 7. Paina [Aloita]. CTT218 Merkkivalo vilkkuu. Jos laite on ollut ad-hoc-tilassa, se käynnistyy automaattisesti uudelleen vaiheen 7 jälkeen ja siirtyy infrastruktuuritilaan. Toista tällöin vaiheet 5 ja 7. 8

9 8. Käynnistä WPS (PIN-järjestelmä) tukiaseman verkkosivulta. 9. Voit tarkistaa yhteyden onnistumisen Wi-Fin tilaraportista. Jos [WLAN-tilaraportti:]-asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. Yhteys on muodostettu, jos yhteys-kohdassa näkyy OK. Jos yhteys on epäonnistunut, kokeile asetusten määrittämistä uudelleen vaiheesta 5. Jos yhteys ei edelleenkään onnistu, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. WLAN-asetusten määrittäminen käsin Jos et pääse tarkistamaan tukiaseman asetuksia tai tukiasema ei tue WPS:ää, määritä WLAN-asetukset seuraavasti. Tarkista SSID ja salasana (WEP-avain/tunnuslause) tukiaseman käyttöoppaasta. Tarkista tukiaseman suojaustapa. Voit tarkistaa tuetut suojaustavat tukiaseman käyttöoppaasta. 1. Käynnistä tukiasema. 2. Liitä laite tietokoneeseen USB-kaapelilla. CTT Käynnistä laite. 4. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 5. Valitse [Smart Organizing Monitor for SP xxx Series]. 6. Valitse [Smart Organizing Monitor for SP xxx Series Status]. 7. Jos käyttämääsi laitetta ei ole valittu, napsauta [Valitse laite...] ja valitse laitteen malli. 8. Napsauta [OK]. 9. Valitse [Käyttäjän työkalut] -välilehdeltä [Tulostimen asetukset]. 10. Valitse [WiFi]-välilehdellä [Yhteys:]-asetukseksi [Infrastruktuuritila]. 9

10 11. Anna tukiaseman SSID kohdassa [SSID:]. Lisätietoja SSID:n tarkistamisesta, katso 2 Ennen WLAN-asetusten määrittämistä. Käytössä ovat ASCII-merkit 0x20 0x7e (32 merkkiä). 12. Valitse [Suojaus:]. Tarkista tukiaseman suojaustapa. 13. Määritä tarvittavat asetukset kohdassa [WEP/WPA/WPA2-asetukset]. Kohdan [WEP-avain/tunnuslause(PSK):] merkkien enimmäismäärä vaihtelee [Avaimen pituus:]- ja [Avaimen muoto:] -asetusten mukaan. Määritä asetukset seuraavan taulukon mukaisesti: CTT Suojaustapa 2. Avaimen pituus 3. Avaimen muoto 4. WEP-avain/tunnuslause (Merkkimäärärajoitus) Avoin järj - ei sal * Avoin järj. - WEP 64-bittinen ASCII 5 merkkiä Heksadesimaali 10 merkkiä 128-bittinen ASCII 13 merkkiä Heksadesimaali 10 merkkiä Jaettu avain - WEP 64-bittinen ASCII 5 merkkiä Heksadesimaali 10 merkkiä 128-bittinen ASCII 13 merkkiä Heksadesimaali 10 merkkiä WPA2-PSK - AES *2 - ASCII 8 63 merkkiä WPA/WPA2 sekatila *2 - ASCII 8 63 merkkiä *1 Avaimen pituutta, avaimen muotoa ja WEP-avainta/tunnuslausetta ei voi määrittää. *2 Avaimen pituutta ei voi määrittää. 14. Kirjoita tukiaseman salasana kohtaan [WEP-avain/tunnuslause (PSK):]. Lisätietoja salasanan tarkistamisesta, katso 2 Ennen WLAN-asetusten määrittämistä. 10

11 15. Jos IPv4-osoite on määritettävä, napsauta [IPv4-määritys]. IPv6-osoite voidaan määrittää vain Web Image Monitorissa. Lisätietoja IPv6-osoitteen määrittämisestä, katso Käyttäjän opas. 16. Napsauta [OK]. Kun asetus on muutettu, laite käynnistyy automaattisesti uudelleen. 17. Voit tarkistaa yhteyden onnistumisen Wi-Fin tilaraportista. Jos [WLAN-tilaraportti:]-asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. Yhteys on muodostettu, jos yhteys-kohdassa näkyy OK. Jos yhteys on epäonnistunut, yritä määrittää asetukset uudelleen. Jos et vieläkään saa yhteyttä, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. [Avoin järj. - WEP] -asetusta määritettäessä yhteys näyttää onnistuneen, vaikka olisi annettu väärä WEPavain ja yhteys todellisuudessa epäonnistuu. Ongelma korjaantuu, kun syötetään oikea WEP-avain. 11

12 5. Määritä WLAN (SP 203SFNw/204SFNw) Yhteys PBC:llä Jos tukiasemaa ei löydy 120 sekunnin kuluessa, haku aikakatkaistaan. 1. Käynnistä tukiasema. 2. Varmista, ettei Ethernet-kaapelia ole yhdistetty laitteeseen. CTT Käynnistä laite. 4. Paina [Käyttäjän työkalut]. CTT Valitse [Verkkoasetukset] painamalla [ ] tai [ ] ja paina [OK]. 6. Valitse [Wi-Fi-asetukset] painamalla [ ] tai [ ] ja paina [OK]. 7. Valitse [Wi-Fi-yhteys] näppäimillä [ ] tai [ ] ja paina [OK]. 8. Valitse [Infrastruktuuritila] painamalla [ ] tai [ ] ja paina [OK]. Jos laite on ollut ad-hoc-tilassa, se käynnistyy automaattisesti uudelleen vaiheen 8 jälkeen ja siirtyy infrastruktuuritilaan. Toista tällöin vaiheet 4, 5, 6, 7 ja Valitse [WPS (PBC)] painamalla [ ] tai [ ] ja paina [OK]. Wi-Fi-yhteys WPS (PBC) 12

13 10. Paina tukiaseman WPS-painiketta. WPS CHV607 Jos yhteyden muodostaminen onnistuu, näytetään "Yhteys avattu". Jos yhteyden muodostaminen epäonnistuu, näytetään "Yhteys epäonnistui". Yritä määrittää asetukset uudelleen. Jos et vieläkään saa yhteyttä, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. Jos [Wi-Fin tilaraportti] -asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. Yhteyden muodostaminen PIN-koodilla Jos tukiasemaa ei löydy 120 sekunnin kuluessa, haku aikakatkaistaan. 1. Käynnistä tukiasema. 2. Avaa tietokoneesi näytölle WLAN-reitittimen tai tukiaseman PIN-koodin konfigurointisivu. 3. Varmista, ettei Ethernet-kaapelia ole yhdistetty laitteeseen. CTT Käynnistä laite. 13

14 5. Paina [Käyttäjän työkalut]. CTT Valitse [Verkkoasetukset] painamalla [ ] tai [ ] ja paina [OK]. 7. Valitse [Wi-Fi-asetukset] painamalla [ ] tai [ ] ja paina [OK]. 8. Valitse [Wi-Fi-yhteys] näppäimillä [ ] tai [ ] ja paina [OK]. 9. Valitse [Infrastruktuuritila] painamalla [ ] tai [ ] ja paina [OK]. Jos laite on ollut ad-hoc-tilassa, se käynnistyy automaattisesti uudelleen vaiheen 9 jälkeen ja siirtyy infrastruktuuritilaan. Toista tällöin vaiheet 5, 6, 7, 8 ja Syötä laitteen PIN-koodi tukiaseman verkkosivulle. Löydät PIN-koodin verkkoasetuslistasta. Lisätietoja, katso 2 Ennen WLAN-asetusten määrittämistä. 11. Valitse [WPS (PIN)] painamalla [ ] tai [ ] ja paina [OK]. Wi-Fi-yhteys WPS (PIN) 12. Käynnistä WPS (PIN-järjestelmä) tukiaseman verkkosivulta. Jos yhteyden muodostaminen onnistuu, näytetään "Yhteys avattu". Jos yhteyden muodostaminen epäonnistuu, näytetään "Yhteys epäonnistui". Yritä määrittää asetukset uudelleen. Jos et vieläkään saa yhteyttä, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. Jos [Wi-Fin tilaraportti] -asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. 14

15 WLAN-asetusten määrittäminen käsin Jos et pääse tarkistamaan tukiaseman asetuksia tai tukiasema ei tue WPS:ää, määritä WLAN-asetukset seuraavasti. Tarkista SSID ja salasana (WEP-avain/tunnuslause) tukiaseman käyttöoppaasta. Tarkista tukiaseman suojaustapa. Voit tarkistaa tuetut suojaustavat tukiaseman käyttöoppaasta. SSID-haku 1. Käynnistä tukiasema. 2. Varmista, ettei Ethernet-kaapelia ole yhdistetty laitteeseen. CTT Käynnistä laite. 4. Paina [Käyttäjän työkalut]. CTT Valitse [Verkkoasetukset] painamalla [ ] tai [ ] ja paina [OK]. 6. Valitse [Wi-Fi-asetukset] painamalla [ ] tai [ ] ja paina [OK]. 7. Valitse [Wi-Fi-yhteys] näppäimillä [ ] tai [ ] ja paina [OK]. 8. Valitse [Infrastruktuuritila] painamalla [ ] tai [ ] ja paina [OK]. Jos laite on ollut ad-hoc-tilassa, se käynnistyy automaattisesti uudelleen vaiheen 8 jälkeen ja siirtyy infrastruktuuritilaan. Toista tällöin vaiheet 4, 5, 6, 7 ja Valitse [Hae SSID] painamalla [ ] tai [ ] ja paina [OK]. Wi-Fi-yhteys Hae SSID 10. Valitse SSID painamalla [ ] tai [ ] ja paina [OK]. Lisätietoja SSID:n tarkistamisesta, katso 2 Ennen WLAN-asetusten määrittämistä. 15

16 11. Anna tukiaseman salasana (WEP-avain/tunnuslause). Anna avain 1111_ Lisätietoja salasanan tarkistamisesta, katso 2 Ennen WLAN-asetusten määrittämistä. Jos suojaustapa on "Avoin järj - ei sal", salasanaa ei tarvitse syöttää. 12. Paina [OK]. Jos yhteyden muodostaminen onnistuu, näytetään "Yhteys avattu". Jos yhteyden muodostaminen epäonnistuu, näytetään "Yhteys epäonnistui". Yritä määrittää asetukset uudelleen. Jos et vieläkään saa yhteyttä, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. Jos [Wi-Fin tilaraportti] -asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. SSID:n syöttäminen Jos SSID-haku ei löydä tukiasemaa, määritä SSID seuraavasti. Kun määrität asetuksia käsin, voit käyttää Smart Organizing Monitoria. Tästä on hyötyä, jos käytät merkkejä, joiden syöttäminen käyttöpaneelilta on hankalaa. Lisätietoja, katso "WLAN-asetusten määrittäminen käsin" kappaleessa 4 WLAN-asetusten määrittäminen (SP 200Nw/201Nw). 1. Käynnistä tukiasema. 2. Käynnistä laite. 3. Varmista, ettei Ethernet-kaapelia ole yhdistetty laitteeseen. CTT Paina [Käyttäjän työkalut]. 5. Valitse [Verkkoasetukset] painamalla [ ] tai [ ] ja paina [OK]. 6. Valitse [Wi-Fi-asetukset] painamalla [ ] tai [ ] ja paina [OK]. 7. Valitse [Wi-Fi-yhteys] näppäimillä [ ] tai [ ] ja paina [OK]. 8. Valitse [Infrastruktuuritila] painamalla [ ] tai [ ] ja paina [OK]. Jos laite on ollut ad-hoc-tilassa, se käynnistyy automaattisesti uudelleen vaiheen 8 jälkeen ja siirtyy infrastruktuuritilaan. Toista tällöin vaiheet 4, 5, 6, 7 ja Valitse [Anna SSID] painamalla [ ] tai [ ] ja paina [OK]. Wi-Fi-yhteys Anna SSID 16

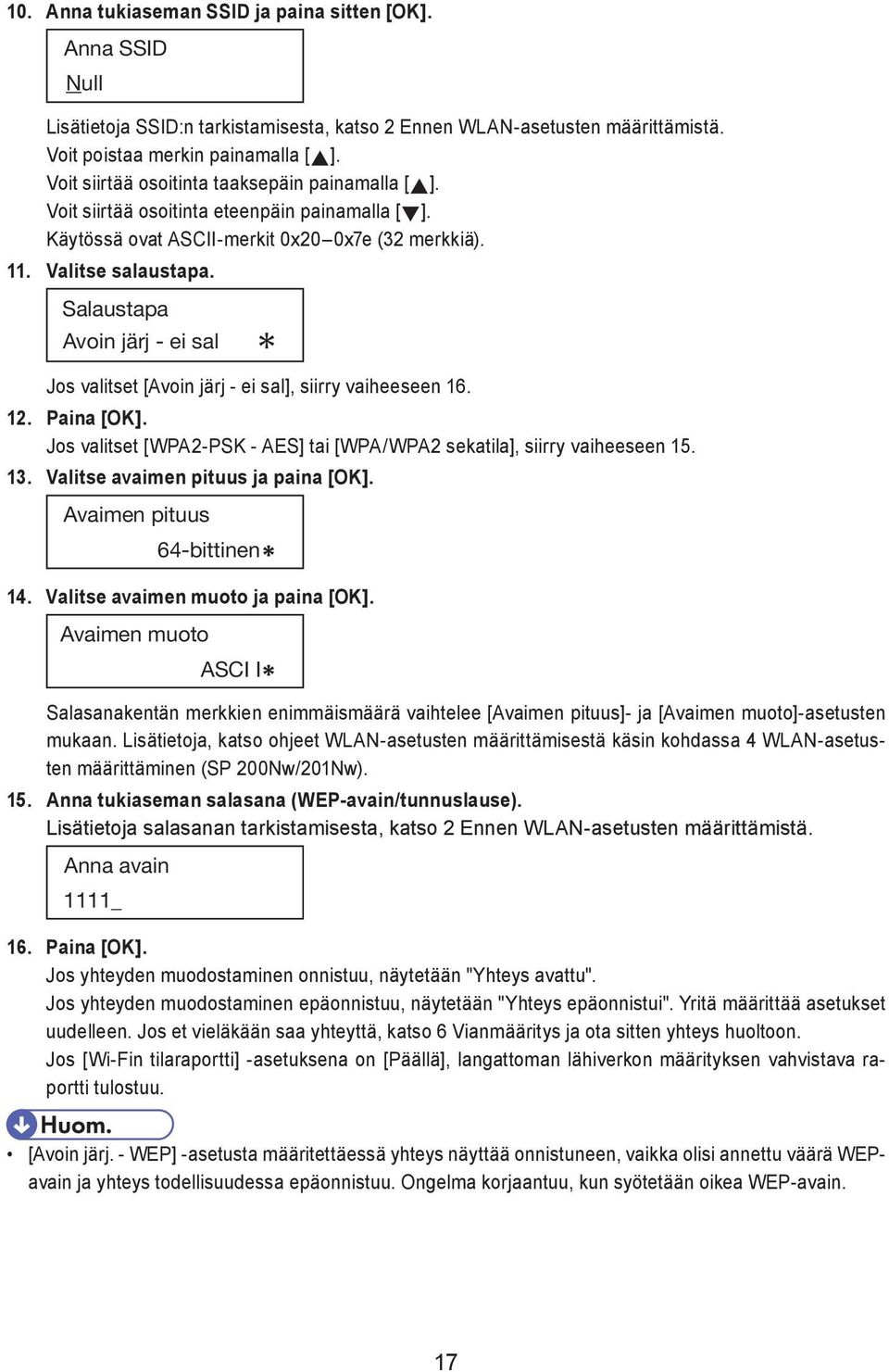

17 10. Anna tukiaseman SSID ja paina sitten [OK]. Anna SSID Null Lisätietoja SSID:n tarkistamisesta, katso 2 Ennen WLAN-asetusten määrittämistä. Voit poistaa merkin painamalla [ ]. Voit siirtää osoitinta taaksepäin painamalla [ ]. Voit siirtää osoitinta eteenpäin painamalla [ ]. Käytössä ovat ASCII-merkit 0x20 0x7e (32 merkkiä). 11. Valitse salaustapa. Salaustapa Avoin järj - ei sal Jos valitset [Avoin järj - ei sal], siirry vaiheeseen Paina [OK]. Jos valitset [WPA2-PSK - AES] tai [WPA/WPA2 sekatila], siirry vaiheeseen Valitse avaimen pituus ja paina [OK]. Avaimen pituus 64-bittinen 14. Valitse avaimen muoto ja paina [OK]. Avaimen muoto ASCI I Salasanakentän merkkien enimmäismäärä vaihtelee [Avaimen pituus]- ja [Avaimen muoto]-asetusten mukaan. Lisätietoja, katso ohjeet WLAN-asetusten määrittämisestä käsin kohdassa 4 WLAN-asetusten määrittäminen (SP 200Nw/201Nw). 15. Anna tukiaseman salasana (WEP-avain/tunnuslause). Lisätietoja salasanan tarkistamisesta, katso 2 Ennen WLAN-asetusten määrittämistä. Anna avain 1111_ 16. Paina [OK]. Jos yhteyden muodostaminen onnistuu, näytetään "Yhteys avattu". Jos yhteyden muodostaminen epäonnistuu, näytetään "Yhteys epäonnistui". Yritä määrittää asetukset uudelleen. Jos et vieläkään saa yhteyttä, katso 6 Vianmääritys ja ota sitten yhteys huoltoon. Jos [Wi-Fin tilaraportti] -asetuksena on [Päällä], langattoman lähiverkon määrityksen vahvistava raportti tulostuu. [Avoin järj. - WEP] -asetusta määritettäessä yhteys näyttää onnistuneen, vaikka olisi annettu väärä WEPavain ja yhteys todellisuudessa epäonnistuu. Ongelma korjaantuu, kun syötetään oikea WEP-avain. 17

18 6. Vianmääritys Yhteysongelmat Jos ongelmat jatkuvat yhteysasetusten uudelleenmäärityksen jälkeen, tarkista seuraavat: nn Onko langattoman lähiverkon tukiaseman asetukset määritetty oikein? Tarkista, ettei WPS-toiminnon asetuksena ole "ei käytössä" tai "pois". Muiden toimintojen asetukset saattavat häiritä WPS-toimintoa. Lisätietoja, katso tukiaseman käyttöopas. nn Pystyykö langaton tukiasema vastaanottamaan radioaaltoja? Sijoituspaikan rakenteet voivat estää radioaaltojen vastaanottamista. Jos laite on liian kaukana langattomasta tukiasemasta, siirrä jompaa kumpaa. Yhdistä sitten laite reitittimeen ja tukiasemaan. nn Painoitko WPS-näppäintä? Eri tukiasemissa WPS-näppäin voi olla jonkin muun niminen. Myös painamisajat voivat vaihdella laitteittain. Lisätietoja, katso tukiaseman käyttöopas. nn Onko PIN-koodi määritetty oikein? Määritä PIN-koodi tukiaseman käyttöoppaan ohjeiden mukaisesti. Tarkista näytöllä oleva tai tulostettu PIN-koodi. nn Onko LAN-tyyppi [Ethernet]? Aseta LAN-tyypiksi [WLAN]. SP 200Nw/201Nw (Web Image Monitor) [Liitäntäasetukset] [LAN-tyyppi] [WLAN] SP 203SFNw/204SFNw (käyttöpaneeli) [Käyttäjän työkalut] -painike [Verkkoasetukset] [LAN-tyyppi] [WLAN] nnonko Ethernet-kaapeli kytketty? Jos laite on yhdistetty verkkoon Ethernet-kaapelilla, Ethernet-yhteys on käytössä. Käytä langatonta lähiverkkoa irrottamalla Ethernet-kaapeli laitteesta. nnonko yhteystavaksi asetettu [ Ad-Hoc -tila]? Aseta yhteystavaksi [Infrastruktuuritila]. SP 200Nw/201Nw (käyttöpaneeli) Pidä [Työn nollaus] -näppäintä painettuna [Aloita] SP 203SFNw/204SFNw (käyttöpaneeli) [Käyttäjän työkalut] -painike [Verkkoasetukset] [Wi-Fi-asetukset] [Wi-Fi-yhteys] [Infrastruktuuritila] nn Oletko syöttänyt SSID:n ja salasanan oikein? Tarkista, että ne ovat oikein. SSID:ssä ja salasanoissa isot ja pienet kirjaimet ovat eri merkkejä. 18

19 Yhteys onnistui, mutta WLANia ei voi käyttää Jos yhteys on muodostettu mutta langattoman lähiverkon käyttäminen ei onnistu, tarkista seuraavat: nn Tarkista, ettei laitteeseen ole kytketty Ethernet-kaapelia. Jos laite on yhdistetty verkkoon Ethernet-kaapelilla, Ethernet-yhteys on käytössä. Käytä langatonta lähiverkkoa irrottamalla Ethernet-kaapeli laitteesta. nn Yhteyden muodostus voi epäonnistua huonon signaalin takia. Jos lähellä on toinen langaton verkko, langaton yhteys saattaa epäonnistua. Odota hetki ja yritä muodostaa yhteys verkkoon uudelleen. nnwi-fin tilaraporttia ei voi tulostaa. Aseta Wi-Fin tilaraportin tilaksi [Päällä]. SP 200Nw/201Nw (Smart Organizing Monitor) [Käyttäjän työkalut] -välilehti [Tulostimen asetukset] [Wi-Fi]-välilehti [Wi-Fin tilaraportti:] [Päällä] SP 203SFNw/204SFNw (käyttöpaneeli) [Käyttäjän työkalut] -painike [Verkkoasetukset] [Wi-Fi-asetukset] [Wi-Fin tilaraportti] [Päällä] nn Aiemmin muodostettua yhteyttä ei voida muodostaa uudelleen. Jos haluat määrittää langattoman lähiverkon asetukset uudelleen, nollaa ensin verkkoasetukset. SP 200Nw/201Nw 1. Pidä [Työn nollaus] -näppäintä painettuna, kun käynnistät laitteen. SP 203SFNw/204SFNw 1. Pidä käyttöpaneelin [Tyhjennä/seis]-näppäintä painettuna, kun käynnistät laitteen. Paina näppäintä viisi sekuntia. Paina näppäintä, kunnes hälytysmerkkivalo syttyy. Kun nollaus on valmis, laite käynnistyy automaattisesti uudelleen. nn Onko IP-osoitteen asetukset määritetty oikein? Tarkista, että IP-osoite on määritetty oikein. IPv4-osoitteen määrittäminen WLAN-yhteydelle SP 200Nw/201Nw (Smart Organizing Monitor) [Käyttäjän työkalut] -välilehti [Tulostimen asetukset] [Wi-Fi]-välilehti [IPv4-määritys] SP 203SFNw/204SFNw (käyttöpaneeli) [Käyttäjän työkalut] -välilehti [Verkkoasetukset] [Wi-Fi-asetukset] [Laitteen IPv4 -osoite] IPv6-osoitteen määrittäminen WLAN-yhteydelle SP 200Nw/201Nw (Web Image Monitor) Lisätietoja, katso Käyttäjän opas. SP 203SFNw/204SFNw (käyttöpaneeli) [Käyttäjän työkalut] -painike [Verkkoasetukset] [Wi-Fi-asetukset] [Laitteen IPv6 -osoite] 19

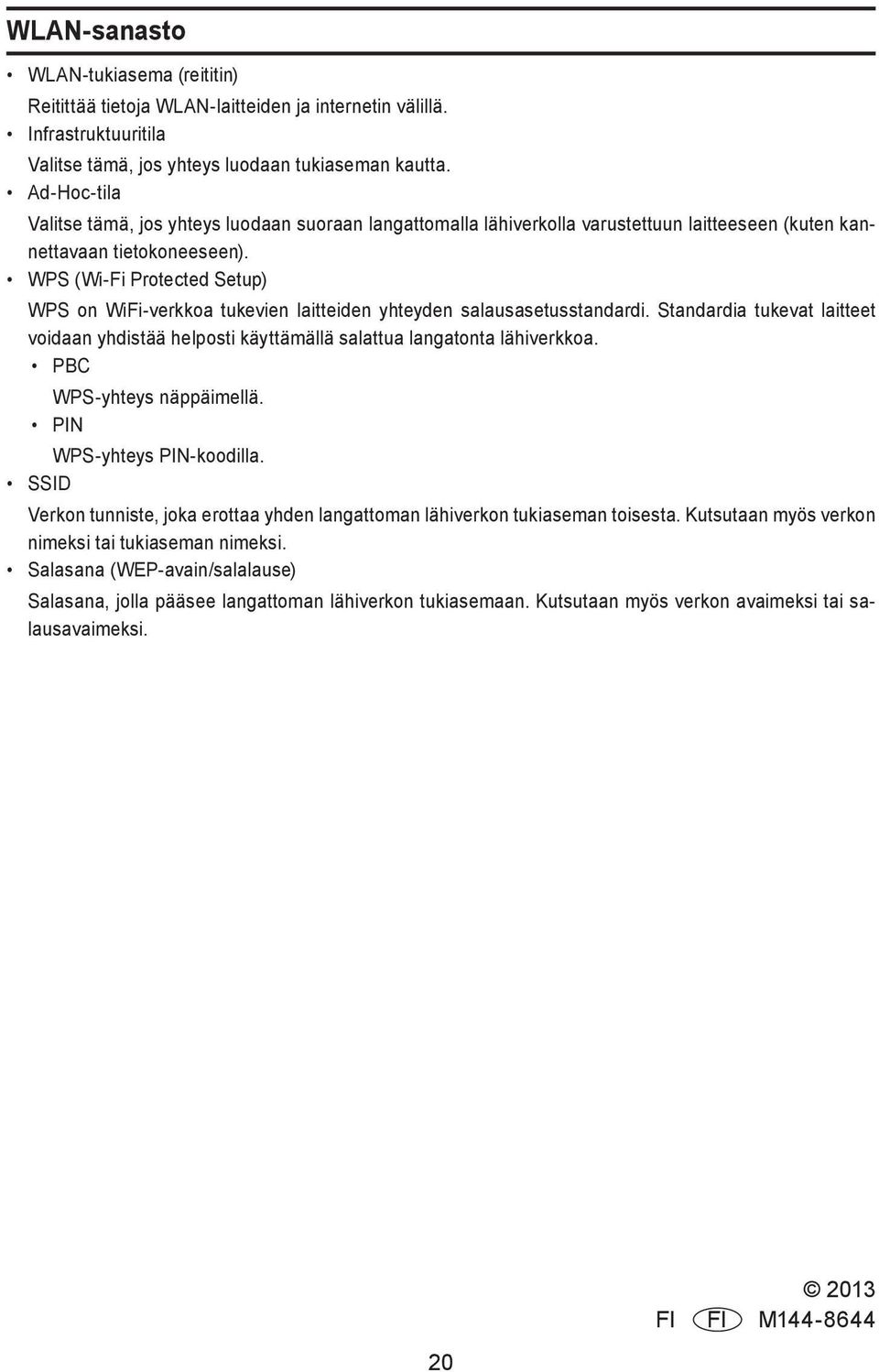

20 WLAN-sanasto WLAN-tukiasema (reititin) Reitittää tietoja WLAN-laitteiden ja internetin välillä. Infrastruktuuritila Valitse tämä, jos yhteys luodaan tukiaseman kautta. Ad-Hoc-tila Valitse tämä, jos yhteys luodaan suoraan langattomalla lähiverkolla varustettuun laitteeseen (kuten kannettavaan tietokoneeseen). WPS (Wi-Fi Protected Setup) WPS on WiFi-verkkoa tukevien laitteiden yhteyden salausasetusstandardi. Standardia tukevat laitteet voidaan yhdistää helposti käyttämällä salattua langatonta lähiverkkoa. PBC WPS-yhteys näppäimellä. PIN WPS-yhteys PIN-koodilla. SSID Verkon tunniste, joka erottaa yhden langattoman lähiverkon tukiaseman toisesta. Kutsutaan myös verkon nimeksi tai tukiaseman nimeksi. Salasana (WEP-avain/salalause) Salasana, jolla pääsee langattoman lähiverkon tukiasemaan. Kutsutaan myös verkon avaimeksi tai salausavaimeksi FI FI M
