1 Käyttäjän opas Laitteen opas Paperin lisääminen Asiakirjojen tulostaminen Laitteen asetukset Smart Organizing Monitorilla Laitteen ylläpito Vianmääritys Liite Laitteen turvallisen ja tarkoituksenmukaisen käytön varmistamiseksi tutustu kohtaan "Turvallisuustiedot" ennen laitteen käyttämistä.

2

3 SISÄLLYSLUETTELO Tietoja oppaasta...3 Johdanto...3 Lakien asettamat rajoitukset...3 Vastuuvapauslauseke...3 Mallikohtaiset tiedot... 4 Tärkeät turvaohjeet...5 Tietoja käyttäjille sähkö- ja elektroniikkalaitteista...5 Ympäristötietoa käyttäjille...5 Lisätietoja paristo- ja akkusymbolista (vain EU-maat)...6 Tärkeät turvaohjeet... 7 Notes to Users in the State of California Laitteen opas Laitteen osat... 9 Ulkopuoli...9 Sisäosat...10 Ohjaimen ja ohjelmien asentaminen Quick Install...11 Tulostinohjaimen asentaminen Tulostinohjaimen päivittäminen tai poistaminen Mikä on Smart Organizing Monitor? Paperin lisääminen Sopiva paperi...15 Epäsopivat paperityypit...16 Tulostusalue Paperin lisääminen...18 Paperityypin ja -koon määrittäminen Smart Organizing Monitorilla Asiakirjojen tulostaminen Perustoiminnot...23 Tulostaminen arkkien molemmille puolille...24 Tulostustyön peruuttaminen Väärä paperi Tulostamisen jatkaminen väärällä paperilla Tulostustyön nollaaminen

4 Paperivirheiden ehkäiseminen Laitteen asetukset Smart Organizing Monitorilla Järjestelmätietojen tarkistaminen...29 Tilatietojen tarkistaminen Konfigurointi- tai testisivun tulostaminen...30 Laiteasetusten määrittäminen Välilehtiasetukset...31 Laiteohjelmiston päivittäminen Laitteen ylläpito Värikasetin vaihtaminen...33 Puhdistusohjeet Laitteen sisäpuolen puhdistaminen Vianmääritys Yleiset ongelmat Paperinsyöttöongelmat Paperitukosten poistaminen...39 Tulostuslaatuongelmat Laitteen tilan tarkistaminen Tulostinongelmat...44 Tulostetun sivun asettelu ei vastaa näytössä näkyvää asettelua Smart Organizing Monitorin virhe- ja tilaviestit Liite Väriaineeseen liittyvät viestit...49 Laitteen siirtäminen ja kuljettaminen...50 Hävittäminen Lisätietoja...50 Tarvikkeet...51 Värikasetti Laitteen tekniset tiedot Yleisten toimintojen tekniset tiedot Tulostintoiminnon tekniset tiedot...53 Tavaramerkit...54 HAKEMISTO

5 Tietoja oppaasta Johdanto Oppaassa annetaan laitteen yksityiskohtaiset käyttöohjeet ja laitteen käyttöä koskevia lisätietoja. Lue turvallisuussyistä opas huolellisesti ennen laitteen käyttöä. Säilytä opas helposti saatavilla. Lakien asettamat rajoitukset Älä kopioi tai tulosta mitään, minkä kopioiminen on laissa kielletty. Seuraavien kopiointi ja tulostaminen on yleensä kiellettyä: setelit, leimamerkit, arvopaperit, osakekirjat, pankkivekselit, shekit, passit ja ajokortit. Luettelo on ohjeellinen, ei kattava. Emme vastaa luettelon täydellisyydestä tai oikeellisuudesta. Varmista epäselvissä tapauksissa kopioinnin tai tulostamisen laillisuus lakiasiantuntijalta. Vastuuvapauslauseke Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmista, että sinulla on aina varmuuskopio laitteelle tallennetuista tiedoista. Asiakirjoja tai tietoa voi kadota, jos laitteeseen tulee virhe tai vikatila. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Hyvän tulostuslaadun varmistamiseksi valmistaja suosittelee valmistajan alkuperäisen väriaineen käyttämistä. Oppaassa käytetään kahta eri mittayksikköjärjestelmää. Oppaassa olevat kuvat tai selitykset voivat poiketa käytössäsi olevasta tuotteesta siihen tehdyistä parannuksista tai muutoksista johtuen. 3

6 Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. CXP042 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX -27, V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. 4

7 Tärkeät turvaohjeet Tietoja käyttäjille sähkö- ja elektroniikkalaitteista Käyttäjät maissa, joissa elektroniikkaromu on merkitty oheisella symbolilla. Tuotteemme sisältävät laadukkaita ja kierrätyskelpoisia osia. Tuotteet tai tuotepakkaukset on merkitty alla olevalla symbolilla. Symboli tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteenä. Hävitä tuote asianmukaisessa kierrätys- tai keräyspisteessä. Noudattamalla ohjeita varmistat, että tuote hävitetään oikein aiheuttamatta ympäristö- tai terveysriskejä. Kierrättämällä säästät luonnonvaroja ja suojelet ympäristöä. Jos haluat lisätietoja tuotteeseen liittyvistä keräys- ja kierrätysjärjestelmistä, ota yhteys laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Muille käyttäjille Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin, laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Ympäristötietoa käyttäjille Käyttäjille EU-maissa, Sveitsissä ja Norjassa Tarvikkeiden kesto Tietoa saat Käyttäjän oppaasta tai tarvikkeen pakkauksesta. Kierrätyspaperi Laite pystyy käsittelemään kierrätyspaperia, joka on eurooppalaisen standardin EN 12281:2002 tai DIN mukaista. EP-tulostustekniikkaa käyttävissä tuotteissa laite voi tulostaa 64 g/m 2 - paksuiselle paperille, jossa on vähemmän raakamateriaaleja ja auttaa vähentämään huomattavasti luonnonvarojen käyttöä. 5

8 Kaksipuoleistulostus (jos käytössä) Kaksipuoleistulostuksessa voidaan hyödyntää paperin molemmat puolet. Näin säästetään paperia ja vähennetään tulostettujen asiakirjojen määrää. Suosittelemme hyödyntämään kaksipuoleista tulostusmahdollisuutta. Väriaine- ja mustekasettien palautusohjelma Kierrätykseen toimitettavat väriaine- ja mustekasetit otetaan käyttäjiltä vastaan ilmaiseksi paikallisten säädösten mukaisesti. Lisätietoja palautusohjelmasta saat alla olevalta verkkosivulta tai huoltoedustajaltasi. Energiatehokkuus Laitteen käyttötavat vaikuttavat sen virrankulutukseen merkittävästi. Laite säästää sähköä siirtymällä valmiustilaan viimeisen sivun tulostuksen jälkeen. Valmiustilassa tulostusta voidaan jatkaa välittömästi. Jos laitetta ei käytetä tietyn ajan kuluessa, laite siirtyy virransäästötilaan. Valmius- ja virransäästötilassa laite kuluttaa vähemmän sähköä. Laite palautuu virransäästötilasta käyttötilaan hieman hitaammin kuin valmiustilasta. Laitteen virrankulutuksen oletusasetusten käyttäminen säästää eniten sähköä. Energy Star -vaatimukset täyttävät laitteet ovat aina energiatehokkaita. Lisätietoja paristo- ja akkusymbolista (vain EU-maat) Paristot ja akut on merkitty yllä olevalla symbolilla akkudirektiivin 2006/66/EY artikla 20 Tietoja loppukäyttäjille Liite II mukaisesti. Käytettyjä paristoja ja akkuja ei saa hävittää kotitalousjätteiden mukana. EU:ssa on erilliset keräysjärjestelmät sähkö- ja elektroniikkaromulle sekä paristoille ja akuille. Noudata paikallisia jätehuoltomääräyksiä. 6

9 Tärkeät turvaohjeet Notes to Users in the State of California Perchlorate Material - special handling may apply. See: 7

10 8

11 1. Laitteen opas Laitteen osat Tässä annetaan laitteen osien nimet ja kuvataan lyhyesti niiden toiminnot. Ulkopuoli CXP Huoltokansi Nosta kantta vaihtaaksesi kulutustarvikkeet tai poistaaksesi paperitukoksen. 2. Paperikasetti Kasettiin voidaan asettaa kerrallaan enintään 50 arkkia. 3. Virran merkkivalo Merkkivalo palaa sinisenä, kun laite on päällä. Se vilkkuu, kun tulostustyötä vastaanotetaan ja tulostus on käynnissä. 4. [Aloita]-näppäin Paina näppäintä nollataksesi tulostustyön, jos tulostus keskeytyy paperin loppumisen tai paperiasetusvirheen vuoksi. Voit myös tulostaa testisivun painamalla tätä näppäintä. 5. [Työn nollaus] -näppäin Tällä näppäimellä voit nollata käynnissä olevan tulostustyön. 9

12 1. Laitteen opas 6. Virhemerkkivalo Merkkivalo palaa punaisena, kun laitteesta loppuu paperi tai kulutustarvike, kun paperiasetukset eivät vastaa ohjaimessa määritettyjä asetuksia tai kun ilmenee muita virheitä. 7. Paperituki Vedä luovutustason paperituki auki tarvittaessa. 8. Kiinnityksen vapautusvipu Jos laitteessa on paperitukos, laske vasemmalla olevaa vipua ja poista paperi. 9. Etukansi Avaa kansi ja vedä luovutustaso ulos ennen tulostamista. 10. USB-portti Kytke laite tietokoneeseen tämän portin kautta USB-kaapelilla. 11. Paperikasetin kansi Nosta kansi ja vedä paperikasetti auki, kun lisäät paperia. 12. Virtaliitin Kytke laitteen virtajohto tähän. Työnnä virtajohdon pistoke lähellä olevaan pistorasiaan. 13. Virtakytkin Virtakytkimellä kytketään laitteen virta päälle ja pois päältä. Sisäosat 1 CXP Värikasetti Vaihdettava kulutustarvike, jota tarvitaan tulostamiseen. Lisätietoja värikasetin vaihtamisesta, katso s. 33 "Värikasetin vaihtaminen". 10

13 Ohjaimen ja ohjelmien asentaminen Ohjaimen ja ohjelmien asentaminen Voit asentaa ohjaimen laitteen mukana toimitetulta cd-levyltä. Laitteen ohjainten ja ohjelmien kanssa yhteensopivat käyttöjärjestelmät: Windows XP/Vista /7/8 ja Windows Server 2003/2003 R2/2008/2008 R2/2012. Esimerkin käyttöjärjestelmä on Windows 7. Muissa käyttöjärjestelmissä asennustoimenpiteet voivat olla erilaisia. Muista kytkeä USB-kaapeli irti laitteesta ja sammuttaa laite ennen asentamista. Quick Install Käytä pika-asennusta tulostinohjaimen ja Smart Organizing Monitorin asentamiseksi cd-levyltä. 1. Sulje kaikki muut sovellukset paitsi tämä ohje. 2. Aseta cd-levy levyasemaan. 3. Valitse käyttöliittymän kieli ja napsauta [OK]. 4. Napsauta cd-valikon kohtaa [USB Quick Install]. 5. Seuraa asennusohjelman antamia ohjeita. Tulostinohjaimen asentaminen 1. Sulje kaikki muut sovellukset paitsi tämä ohje. 2. Aseta cd-levy levyasemaan. 3. Valitse käyttöliittymän kieli ja napsauta [OK]. 4. Napsauta cd-valikon kohtaa [DDST-tulostinohjain]. 5. Seuraa asennusohjelman antamia ohjeita. Tulostinohjaimen päivittäminen tai poistaminen Tulostinohjaimen päivittäminen 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. Windows XP, Windows Server 2003/2003 R2: Valitse [Käynnistä]-valikosta [Tulostimet ja faksit]. 11

14 1. Laitteen opas Windows Vista, Windows Server 2008: Valitse [Käynnistä]-valikosta [Käyttöpaneeli] ja napsauta sitten [Tulostimet] kohdasta [Laitteisto ja ääni]. Windows 8, Windows Server 2012: Napsauta Charm-palkissa [Haku] ja napsauta sitten [Käyttöpaneeli]. Kun [Käyttöpaneeli]-ikkuna avautuu, napsauta [Näytä laitteet ja tulostimet]. 2. Napsauta haluamasi tulostimen kuvaketta hiiren oikealla painikkeella ja valitse sitten valikosta kohta [Tulostimen ominaisuudet]. 3. Napsauta [Lisätiedot]-välilehteä. 4. Napsauta [Uusi ohjain...] ja napsauta sitten [Seuraava]. 5. Valitse [Levy...]. 6. Napsauta [Selaa...] ja valitse sitten tulostinohjaimen sijainti. 7. Valitse [OK] ja määritä tulostimen ominaisuudet. 8. Napsauta [Seuraava]. 9. Valitse [Valmis]. 10. Sulje tulostimen ominaisuudet napsauttamalla [OK]. 11. Käynnistä tietokone uudestaan. Tulostinohjaimen poistaminen 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. Windows XP, Windows Server 2003/2003 R2: Valitse [Käynnistä]-valikosta [Tulostimet ja faksit]. Windows Vista, Windows Server 2008: Valitse [Käynnistä]-valikosta [Käyttöpaneeli] ja napsauta sitten [Tulostimet] kohdasta [Laitteisto ja ääni]. Windows 8, Windows Server 2012: Napsauta Charm-palkissa [Haku] ja napsauta sitten [Käyttöpaneeli]. Kun [Käyttöpaneeli]-ikkuna avautuu, napsauta [Näytä laitteet ja tulostimet]. 2. Napsauta poistettavan tulostimen kuvaketta hiiren oikealla painikkeella ja valitse [Poista laite]. Windows XP/Vista, Windows Server 2003/2003 R2/2008 Napsauta poistettavan laitteen kuvaketta hiiren kakkospainikkeella ja valitse [Poista]. 3. Napsauta [Kyllä]. 4. Napsauta mitä tahansa tulostinkuvaketta ja valitse [Tulostinohjaimen ominaisuudet]. 12

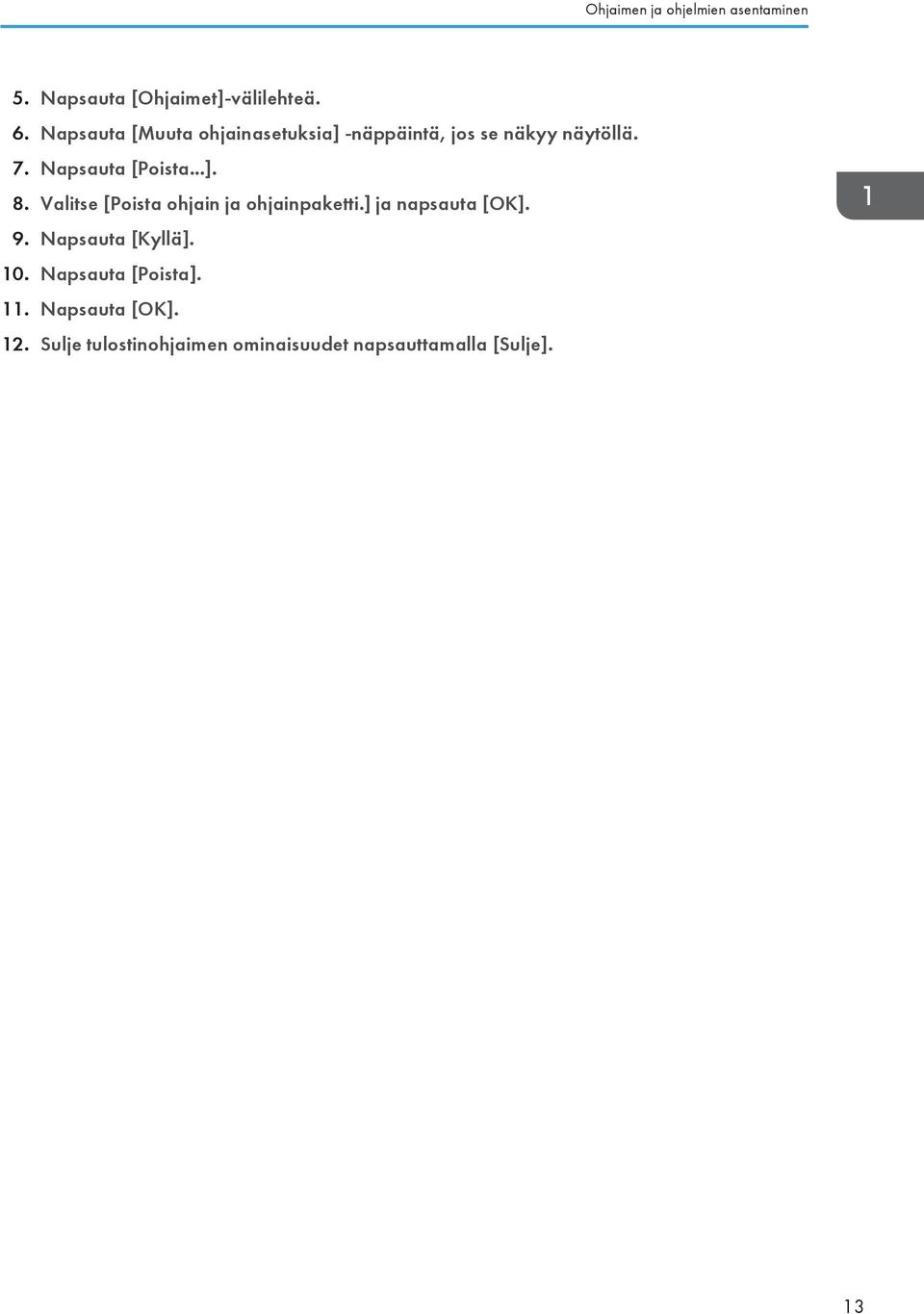

15 Ohjaimen ja ohjelmien asentaminen 5. Napsauta [Ohjaimet]-välilehteä. 6. Napsauta [Muuta ohjainasetuksia] -näppäintä, jos se näkyy näytöllä. 7. Napsauta [Poista...]. 8. Valitse [Poista ohjain ja ohjainpaketti.] ja napsauta [OK]. 9. Napsauta [Kyllä]. 10. Napsauta [Poista]. 11. Napsauta [OK]. 12. Sulje tulostinohjaimen ominaisuudet napsauttamalla [Sulje]. 13

16 1. Laitteen opas Mikä on Smart Organizing Monitor? Asenna ohjelma ensin tietokoneellesi laitteen mukana toimitetulta cd-levyltä. Smart Organizing Monitor: Näyttää laitteen tilan Näyttää ilmoitukset paperitukoksista ja muut virheviestit. Paperikoon ja -tyypin asetukset Näyttää laitteella käytettävissä olevat paperikoon ja -tyypin asetukset. Testitulostus ja konfigurointisivut Tulostaa listan/raportin laitteen asetusten ja muiden tietojen tarkistamiseksi. Järjestelmäasetusten muokkaaminen Laitteen mukautettujen paperikokoasetusten ja muiden asetusten muuttaminen. Tulostinasetusten muokkaaminen Tulostusasetusten muokkaaminen, kuten [Autom. jatko:] tai [I/O-ajastus:]. Lisätietoja Smart Organizing Monitorin käyttämisestä, katso s. 29 "Laitteen asetukset Smart Organizing Monitorilla". 14

17 2. Paperin lisääminen Sopiva paperi Paperikoko A4 8 1 / 2 " 11 " (Letter) 8 1 / 2 " 14 " (Legal) B5 5 1 / 2 " 8 1 / 2 " (Half Letter) 7 1 / 4 " 10 1 / 2 " (Executive) A5 A6 B6 16K ( mm) 16K ( mm) 16K ( mm) 8" 13" (F/GL) 8 1 / 2 " 13"(Foolscap) 8 1 / 4 " 13"(Folio) Oma koko Seuraavia paperikokoja voidaan käyttää omana paperikokona: Leveys n mm Pituus n mm Paperityyppi Tavallinen paperi (65 99 g/m 2 (17 26 lb)) Kierrätyspaperi (75 90 g/m 2 (20 24 lb)) Ohut paperi (52 64 g/m 2 (14 17 lb)) Paksu paperi ( g/m 2 (26,6 34 lb)) Paperikapasiteetti 50 arkkia (70 g/m 2, 19 lb) 15

18 2. Paperin lisääminen Epäsopivat paperityypit Älä käytä seuraavia paperityyppejä: Mustesuihkupaperi GelJet-erikoispaperi taipunut, taitettu tai taiteltu paperi Kiertynyt tai vääntynyt paperi Ryppyinen paperi Kostea paperi Likainen tai vaurioitunut paperi Hyvin kuiva paperi, joka varaa staattista sähköä Paperi, jolle on jo tulostettu (lukuun ottamatta esipainettua kirjepaperia). Toimintahäiriöt ovat hyvin todennäköisiä, jos tulostetaan paperille, jolle on jo tulostettu jollakin muulla kuin lasertulostimella (esim. mustavalko- tai värikopiokoneella, mustesuihkutulostimella jne.). Erikoispaperi, kuten lämpöpaperi ja hiilipaperi Paperi, joka on rajoituksia kevyempi tai painavampi Paperi, jossa on ikkunoita, reikiä, lävistyksiä, aukkoja tai kohopainatuksia Tarra-arkki, jonka taustapaperi on irti tai liimapinta näkyvissä Paperi, jossa on liittimiä tai niittejä Älä koske paperin pintaan, kun lisäät sitä kasettiin. Vaikka paperi olisikin laitteelle soveltuvaa, virheellisesti säilytetty paperi voi aiheuttaa paperitukoksia, heikentää tulostuslaatua tai vaurioittaa tulostinta. 16

19 Tulostusalue Tulostusalue Käytettävissä oleva tulostusalue on esitetty alla olevassa taulukossa. Tulostinohjaimesta CHZ Tulostusalue 2. Syöttösuunta 3. Noin 4,2 mm 4. Noin 4,2 mm Tulostusalue voi vaihdella paperin koon ja tulostinohjaimen asetusten mukaan. Säädä tulostuskohtaa määrittämällä [Kohdistaminen] Smart Organizing Monitor -kohdan [Järjestelmä]-välilehdellä. 17

20 2. Paperin lisääminen Paperin lisääminen Lisää tulostuspaperinippu laitteen takaosassa olevaan paperikasettiin. Kun lisäät paperia, muista määrittää paperin koko ja tyyppi. Kun tulostat asiakirjaa, määritä paperin koko ja tyyppi tulostinohjaimessa, jotta paperille tulostimella määritettyjä asetuksia voidaan käyttää tulostuksessa. 1. Avaa paperikasetin kansi ja vedä kasetti ulos. 1 2 CXP Kun olet vetänyt paperikasetin ulos, kallistele sitä edestakaisin ja kiinnitä sitten kasetin pääty laitteeseen. 1 2 CXP004 18

21 Paperin lisääminen 3. Nosta paperituki ylös. CXP Ilmaa paperit, ennen kuin lisäät ne kasettiin. CBK Siirrä molempien puolien sivuohjaimia ulospäin ja lisää paperit kasettiin tulostuspuoli ylöspäin niin pitkälle kuin ne menevät CXP005 19

22 2. Paperin lisääminen 6. Säädä kummankin puolen sivuohjaimet paperin leveyden mukaan. 7. Avaa etukansi ja paperituki. CXP006 CXP046 Paperityypin ja -koon määrittäminen Smart Organizing Monitorilla Esimerkin käyttöjärjestelmä on Windows 7. Muissa käyttöjärjestelmissä asennustoimenpiteet voivat olla erilaisia. Paperityypin ja -koon määrittäminen 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor for SP xxx Series]. 3. Napsauta [Smart Organizing Monitor for SP xxx Series Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Valitse laite...] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Napsauta [Tila]-välilehdellä [Vaihda...]. 7. Valitse paperityyppi ja paperikoko ja napsauta [OK]. 8. Paina [Sulje]. 20

23 Paperin lisääminen Oman paperikoon muuttaminen 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor for SP xxx Series]. 3. Napsauta [Smart Organizing Monitor for SP xxx Series Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Valitse laite...] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Valitse [Käyttäjän työkalut] -välilehdeltä [Tulostimen asetukset]. 7. Valitse [Järjestelmä]-välilehden [Mittayksikkö:]-luettelosta [mm] tai [tuuma]. 8. Anna leveys [Vaaka: ( mm)] -kenttään. 9. Anna pituus [Pysty: ( mm)] -kenttään. 10. Napsauta [OK]. 11. Paina [Sulje]. 21

24 22 2. Paperin lisääminen

25 3. Asiakirjojen tulostaminen Perustoiminnot Käytä tulostinohjainta asiakirjan tulostamiseksi tietokoneelta. Varmista ennen tulostamista, että [Paperi/Tulostuslaatu]-välilehdellä määritetty [Asiakirjan koko:] vastaa paperikasetissa olevan paperin kokoa. 1. Kun olet luonut asiakirjan, avaa [Tulostusasetukset]-valintaikkuna asiakirjan luontiin käytetyssä sovelluksessa. 2. Muuta tarvittaessa tulostinasetuksia. Seuraavat tulostinasetukset voidaan määritellä tulostinohjaimella: Useiden sivujen tulostaminen yhdelle arkille Yhden sivun jakaminen useille arkeille Tulostaminen arkkien molemmille puolille Tulostaminen ilman tyhjiä sivuja Tulosteiden lajittelu Tulostinohjaimen asetusten tallentaminen tiedostoksi Tallennettujen tulostinominaisuusasetusten palauttaminen ja poistaminen Oman paperikoon käyttäminen tulostuksessa Suurikokoisen asiakirjan tulostaminen pienemmälle paperikoolle Asiakirjan koon pienentäminen ja suurentaminen Tulostustarkkuuden muuttaminen Väriaineen säästäminen tulostuksen aikana 23

26 3. Asiakirjojen tulostaminen Värinkoostamismallin muuttaminen Tekstin leimaaminen tulosteisiin Lisätietoja jokaisesta asetuksesta, katso [Ohje]. 3. Kun asetukset on muutettu, napsauta [OK]. 4. Tulosta asiakirja sen luomiseen käytetyn sovelluksen tulostustoiminnolla. Jos laitteessa on paperitukos, tulostaminen keskeytyy. Avaa huoltokansi paperitukoksen poistamiseksi. Tulostus jatkuu automaattisesti, kun huoltokansi on suljettu. Jos huoltokantta ei ole avattu paperitukoksen poistamiseksi, jatka tulostusta painamalla [Aloita]-näppäintä. Jos paperi loppuu, lisää paperia ja paina sitten [Aloita]-näppäintä jatkaaksesi tulostamista. Tulostaminen arkkien molemmille puolille 1. Kun olet luonut asiakirjan, avaa [Tulostusasetukset]-valintaikkuna asiakirjan luontiin käytetyssä sovelluksessa. 2. Valitse taitettujen tulosteiden aukeamissuunta [Asetus]-välilehden kohdassa [Kaksipuoleinen:]. 3. Tee halutut lisäasetukset ja valitse sitten [OK]. 4. Aloita tulostus. Laite tulostaa ensin sivujen toisen puolen ja kehottaa sitten Smart Organizing Monitorin näytössä kääntämään tulosteet. 5. Ota kaikki tulosteet pois luovutustasolta ja laita ne paperikasettiin. Käännä tulostetut sivut tyhjä sivu ylöspäin ja aseta ne kasettiin. Pysty CXP018 24

27 Perustoiminnot Vaaka CXP Paina [Aloita]. Tulostustyön peruuttaminen Tulostustyön tilasta riippuen voit peruuttaa tulostustyön laitteen käyttöpaneelilta tai tietokoneelta. Tulostustyön peruuttaminen ennen tulostuksen aloittamista 1. Kaksoisnapsauta tulostimen kuvaketta tietokoneen tehtäväpalkissa. 2. Valitse peruutettava tulostustyö ja napsauta [Asiakirja]-valikosta [Peruuta]. Jos peruutat jo käynnistetyn tulostustyön, tulostus saattaa jatkua muutaman sivun ajan ennen keskeytymistä. Suuren tulostustyön peruuttaminen saattaa kestää jonkin aikaa. Tulostustyön peruuttaminen tulostuksen aikana 1. Paina [Työn nollaus]. 25

28 3. Asiakirjojen tulostaminen Väärä paperi Jos paperin koko tai tyyppi ei täsmää tulostustyön asetusten kanssa, laite antaa virheilmoituksen. Virheen voi korjata kahdella eri tavalla: Jos [Autom. jatko:] -asetuksena on [0 s], laite jatkaa tulostusta eikä anna virheilmoitusta. Jatka tulostamista virheestä huolimatta Ohita virhe sivunsiirrolla ja jatka tulostamista samalla paperilla. Nollaa tulostustyö Peruuta tulostus. Tulostamisen jatkaminen väärällä paperilla Jos paperikoko on liian pieni tulostustyölle, tulostettua kuvaa rajataan. 1. Jos Smart Organizing Monitorin näytölle tulee virheilmoitus, paina [Aloita]. Jos virheviesti avautuu uudelleen, tarkista että määritetty paperikoko vastaa paperikasetissa olevan paperin kokoa. Tulostustyön nollaaminen 1. Jos Smart Organizing Monitorin näytölle tulee virheilmoitus, paina [Työn nollaus]. Paperivirheiden ehkäiseminen Estä väärästä paperista johtuvat virheet tarkistamalla tulostusasetukset: 1. Määritä sama paperikoko sekä sovellukseen että tulostinohjaimeen. Sovellus (esim. WordPad): Napsauta [Tiedosto]-valikosta [Sivun asetukset]. 26

29 Väärä paperi Tulostinohjain (Tulostinasetusten valintaikkuna): Napsauta [Paperi/Tulostuslaatu]-välilehteä. 2. Jos virhe ei poistu vaiheen 1 jälkeen, tarkista että tulostinohjaimessa määritetty paperikoko vastaa käyttämäsi paperin kokoa. Smart Organizing Monitor: Napsauta [Tila]-välilehdellä [Vaihda...]. Jos [Korvaava paperikoko:] on käytössä, laite käsittelee A4- ja letter-kokoisia papereita samanlaisina, eikä ilmoita paperivirheestä. 27

30 28 3. Asiakirjojen tulostaminen

31 4. Laitteen asetukset Smart Organizing Monitorilla Järjestelmätietojen tarkistaminen Laitteen tila ja tilatiedot voidaan tarkistaa Smart Organizing Monitorista. Tilatietojen tarkistaminen CXP Kuva-alue Näyttää laitteen tilan kuvakkeena. 2. Tila-alue Paperikoko Näyttää laitteelle määritetyn paperikoon. Paperityyppi Näyttää laitteelle määritetyn paperityypin. Väri Jäljellä olevan väriaineen määrä näytetään 10 eri tasossa. Laskuri Näyttää laitteen tulostaman sivumäärän. 29

32 4. Laitteen asetukset Smart Organizing Monitorilla 3. Valitse laite -alue Näyttää valitun mallin nimen. 4. Viestialue Näyttää laitteen tilan viestinä. Lisätietoja virheilmoituksista, katso s. 46 "Smart Organizing Monitorin virhe- ja tilaviestit". Konfigurointi- tai testisivun tulostaminen Testisivun paperikoko voi olla A4 tai letter. Muiden raporttien paperikoko voi olla A4, letter, F/GL, foolscap, folio tai legal. 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor for SP xxx Series]. 3. Napsauta [Smart Organizing Monitor for SP xxx Series Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Valitse laite...] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Valitse [Käyttäjän työkalut] -välilehden [Lista/Testi:] -kohdasta [Testisivu] tai [Konfigurointisivu]. 7. Valitse [Tulosta]. 30

33 Laiteasetusten määrittäminen Laiteasetusten määrittäminen Smart Organizing Monitoria käytetään laiteasetusten muuttamiseen. 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor for SP xxx Series]. 3. Napsauta [Smart Organizing Monitor for SP xxx Series Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Valitse laite...] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Valitse [Käyttäjän työkalut] -välilehdeltä [Tulostimen asetukset]. 7. Muuta tarvittavia asetuksia. 8. Napsauta [OK]. 9. Paina [Sulje]. Välilehtiasetukset Tässä esitellään Smart Organizing Monitorissa muokattavien laiteasetusten välilehdet. Lisätietoja asetuksista, katso Smart Organizing Monitorin Ohje. Järjestelmä-välilehti Tallenna omat paperikoot. Säädä tulostuskohtaa tai tummuutta tulostuslaadun parantamiseksi. Ota virransäästötila käyttöön tai poista se käytöstä ja määritä aika, jonka kuluessa laite siirtyy virransäästötilaan. Päivitä laiteohjelmisto. Tulostin-välilehti Määritä laitteen toiminta, kun laitteen ja tulostinohjaimen paperikoon ja/tai -tyypin asetukset eivät täsmää. Määritä laitteen odotusaika, kun laite ei pysty vastaanottamaan tulostustyötä. 31

34 4. Laitteen asetukset Smart Organizing Monitorilla Laiteohjelmiston päivittäminen Lain sallimassa laajudessa valmistaja ei vastaa vahingoista, jotka aiheuttuvat tämän ohjelmiston virheistä,asiakirjojen tai tietojen menetyksestä tai tämän ohjelmiston ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Yritys ei myöskään vastaa asiakkaan ja kolmannen osapuolen välisistä erimielisyyksistä, jotka liittyvät tämän ohjelmiston käyttöön tai tietojen häviämiseen. Tarkista laiteohjelmiston päivityksen onnistuminen tulostamalla konfigurointisivu ennen ja jälkeen päivityksen. Älä irrota USB-kaapelia laiteohjelmistopäivityksen aikana. Irrota muut kaapelit laitteesta laiteohjelmistopäivityksen ajaksi. Muokkaa tarvittaessa tietokoneesi virransäästöasetuksia etukäteen, jotta tietokone ei mene lepotai valmiustilaan laiteohjelmistopäivityksen aikana. Lataa laiteohjelmisto valmistajan verkkosivuilta. Päivitä laiteohjelmisto käyttämällä Smart Organizing Monitoria Windowsissa. 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [Smart Organizing Monitor for SP xxx Series]. 3. Napsauta [Smart Organizing Monitor for SP xxx Series Status]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Valitse laite...] ja valitse laitteen malli. 5. Napsauta [OK]. 6. Valitse [Käyttäjän työkalut] -välilehdeltä [Tulostimen asetukset]. 7. Valitse [Järjestelmä]-välilehdeltä [Laiteohjelmistopäivitys...]. 8. Napsauta [OK]. 9. Määritä DWN-tiedoston sijainti ja napsauta [Avaa]. 10. Kun Smart Organizing Monitor ilmoittaa laiteohjelmistopäivityksen olevan valmis, sammuta laite ja käynnistä se uudelleen. 32

35 5. Laitteen ylläpito Värikasetin vaihtaminen Säilytä värikasetit viileässä ja valolta suojattuna. Tulosteiden todellinen määrä riippuu kuvien koosta ja tummuudesta, samalla kertaa tulostettavien sivujen määrästä, paperityypistä ja -koosta sekä ympäristöolosuhteista, kuten lämpötilasta ja kosteudesta. Väriaineen laatu heikkenee ajan myötä. Hyvän tulostuslaadun varmistamiseksi suosittelemme valmistajan alkuperäisen väriaineen käyttämistä. Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. 1. Avaa huoltokansi. 2. Ota kiinni värikasetin kahvasta ja vedä se ulos laitteesta. CXP Ota uusi värikasetti laatikosta ja pois pussista. 4. Ravista värikasettia sivusuunnassa 5 6 kertaa. Ravista värikasettia vaakasuunnassa. Muutamat ensimmäiset sivut saattavat olla himmeitä tai tahraisia, jos värikasettia ei ole ravistettu kunnolla. 33

36 5. Laitteen ylläpito 5. Pidä kiinni värikasetin kahvasta ja työnnä sitä laitteen sisään, kunnes se pysähtyy. 6. Sulje huoltokansi. CXP008 34

37 Puhdistusohjeet Puhdistusohjeet Puhdista laite säännöllisin väliajoin hyvän tulostuslaadun ylläpitämiseksi. Pyyhi ulkopinta kuivalla, pehmeällä liinalla. Jos laite ei puhdistu kunnolla kuivalla liinalla, käytä nihkeää liinaa. Jos lika tai tahrat eivät siltikään lähde, käytä neutraalia puhdistusainetta, pyyhi pinta kauttaaltaan puristetulla, nihkeällä liinalla ja sen jälkeen kuivalla liinalla. Anna kuivua. Älä käytä tulenarkoja nesteitä, kuten bentseeniä tai tinneriä tai suihkuta laitetta hyönteismyrkyllä. Laitteen pinta voi värjäytyä, vääntyä tai halkeilla. Jos laitteen sisäpuolella on pölyä tai likaa, pyyhi puhtaalla, kuivalla liinalla. Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa. Puhdista lika pistokkeesta ja pistorasiasta sekä niiden ympäriltä ennen takaisin kytkemistä. Kerääntynyt pöly ja lika saattaa aiheuttaa tulipalovaaran. Varo pudottamasta paperiliittimiä, niittejä tai muita pieniä metalliesineitä laitteen sisään. 35

38 5. Laitteen ylläpito Laitteen sisäpuolen puhdistaminen 1. Avaa huoltokansi. 2. Ota kiinni värikasetin kahvasta ja vedä se ulos laitteesta. CXP Pyyhi laitteen sisäosia liinalla itseäsi kohti ja poispäin. CXP032 Pyyhi varoen, jottet koske laitteen sisällä oleviin ulokkeisiin. 4. Pidä kiinni värikasetin kahvasta ja työnnä sitä laitteen sisään, kunnes se pysähtyy. 5. Sulje huoltokansi. CXP008 36

39 6. Vianmääritys Yleiset ongelmat Tässä käsitellään yleisimpien laitteen käytössä ilmenevien ongelmien vianmääritystä. Ongelma Mahdollinen syy Ratkaisu Laite ei käynnisty. Virtajohto on kytketty väärin. Varmista että virtajohdon pistoke on kunnolla pistorasiassa. Varmista pistorasian toimivuus kytkemällä siihen muita laitteita. Laite ei tulosta sivuja. USB-kaapeli on kytketty väärin. Kytke USB-kaapeli uudelleen. Laitteesta kuuluu epätavallista ääntä. Kulutustarvike on asennettu väärin. Tarkista, että kulutustarvike on asennettu oikein. Jos joku ongelmista jatkuu, kytke laitteen virta pois päältä, irrota virtajohto ja ota yhteys myynti- tai huoltoedustajaasi. 37

40 6. Vianmääritys Paperinsyöttöongelmat Jos laite toimii, mutta paperinsyöttö takkuilee tai paperitukoksia sattuu usein, tarkista laite ja paperi. Ongelma Paperinsyöttö takkuilee. Paperitukoksia sattuu usein. Useita arkkeja syöttyy kerralla. Paperi rypistyy. Tulostettu paperi on taipunutta. Ratkaisu Käytä laitteen tukemia paperityyppejä. Katso s. 15 "Sopiva paperi". Aseta paperi oikein. Tarkista että paperiohjaimet on asetettu oikein. Katso s. 18 "Paperin lisääminen". Jos paperi on taipunutta, suorista paperi. Ota paperit pois kasetista ja ilmaa pinoa. Käännä paperit ylösalaisin ja aseta ne kasettiin. Jos paperin ja paperiohjainten välissä on tyhjää tilaa, säädä paperiohjaimet tasan paperin reunojen kanssa. Kun tulostat kuvia, joissa on suuria yhtenäisiä väripintoja, tulosta mieluiten yksipuoleisena. Käytä laitteen tukemia paperityyppejä. Katso s. 15 "Sopiva paperi". Lisää paperia vain paperiohjaimen ylärajamerkkiin asti. Ilmaa paperiarkkeja ennen niiden lisäämistä. Tasaa paperinipun reunat kopsauttamalla nippua esimerkiksi pöytää vasten. Tarkista että paperiohjaimet ovat oikeassa asennossa. Käytä laitteen tukemia paperityyppejä. Katso s. 15 "Sopiva paperi". Lisää paperia vain paperiohjaimen ylärajamerkkiin asti. Kasettia ei saa täyttää, jos siinä on vielä paperia. Lisää paperia vasta kun kasetti on tyhjä. Paperi on kosteaa. Käytä oikein säilytettyä paperia. Paperi on liian ohutta. Katso s. 15 "Sopiva paperi". Jos paperin ja paperiohjainten välissä on tyhjää tilaa, säädä paperiohjaimet tasan paperin reunojen kanssa. Lisää paperi paperikasettiin ylösalaisin. Paperi on kosteaa. Käytä oikein säilytettyä paperia. 38

41 Paperinsyöttöongelmat Ongelma Kuvat tulostuvat vinoon. Ratkaisu Jos paperin ja paperiohjainten välissä on tyhjää tilaa, säädä paperiohjaimet tasan paperin reunojen kanssa. CER091 Paperitukosten poistaminen Yritä ensin poistaa paperi automaattisesti. Jos se ei onnistu, poista se käsin. Juuttunut paperi voi olla väriaineen peitossa. Varo tahrimasta käsiäsi tai vaatteitasi väriaineeseen. Paperitukoksen jälkeen tulostettujen papereiden väriaine on voinut kiinnittyä huonosti ja tahriintua. Tulosta testisivuja, kunnes niissä ei ole enää tahroja. Älä yritä irrottaa paperitukosta väkisin. Paperi voi repeytyä. Laitteen sisään jääneet paperinpalat aiheuttavat uusia tukoksia ja voivat vaurioittaa laitetta. Työstä voi puuttua sivuja paperitukoksen seurauksena. Tarkista puuttuuko sivuja ja tulosta tarvittaessa puuttuvat sivut uudelleen. Paperitukoksen poistaminen automaattisesti 1. Avaa ja sulje huoltokansi kerran. Laite työntää tukoksen aiheuttaneen paperin ulos hitaasti. Kun tukoksen aiheuttanut paperi on ulkona, poista se. CXP030 39

42 6. Vianmääritys Jos tukoksen aiheuttanut paperi ei tule ulos laitteesta, avaa huoltokansi uudelleen ja poista paperi käsin. Paperin poistaminen käsin Vivun ympäristö on kuuma, joten odota sen jäähtymistä ennen kuin tarkistat paperitukoksen. Kun olet poistanut paperin, muista palauttaa kiinnityksen vapautusvipu alkuperäiseen asentoonsa. Varmista, ettet aloita tulostusta kun kiinnityksen vapautusvipu on alhaalla. 1. Vedä juuttunut paperi varovasti ulos. CXP010 Ellei paperitukosta löydy, katso laitteen sisään. 2. Avaa huoltokansi. 3. Ota kiinni värikasetin kahvasta ja vedä se ulos laitteesta. CXP007 40

43 Paperinsyöttöongelmat 4. Työnnä vasemmalla olevaa kiinnityksen vapautusvipua alas peukalolla. CXP Vedä juuttunut paperi ulos pitämällä kiinni paperin molemmista sivuista. Varo tahrimasta käsiäsi tai vaatteitasi väriaineeseen. CXP011 CXP012 41

44 6. Vianmääritys 6. Jos et pysty vetämään juuttunutta paperia pois pääyksiköstä, poista juuttunut paperi luovutustason kautta. CXP Pidä kiinni värikasetin kahvasta ja työnnä sitä laitteen sisään, kunnes se pysähtyy. CXP Työnnä kiinnityksen vapautusvipua ylös peukalolla. 9. Sulje huoltokansi. 42

45 Tulostuslaatuongelmat Tulostuslaatuongelmat Laitteen tilan tarkistaminen Jos tulostuslaadussa ilmenee ongelmia, tarkista ensin laitteen tila. Mahdollinen syy Ongelma johtuu laitteen sijainnista. Laitteessa käytetään sopimattomia paperityyppejä. Paperityyppiasetus on virheellinen. Laitteessa käytetään muuta kuin valmistajan alkuperäistä värikasettia. Laitteessa käytetään vanhoja värikasetteja. Laite on likainen. Ratkaisu Tarkista, että laitteen alusta on tasainen ja laite on suorassa. Laitteeseen ei saa kohdistua tärinää tai tärähdyksiä. Tarkista, että laite tukee käyttämääsi paperityyppiä. Katso s. 15 "Sopiva paperi". Tarkista, että tulostinohjaimen paperityypin asetus vastaa käytettävää paperityyppiä. Katso s. 15 "Sopiva paperi". Muut kuin aidot värikasetit heikentävät tulostuslaatua ja voivat aiheuttaa toimintahäiriöitä. Käytä ainoastaan valmistajan alkuperäisiä värikasetteja. Katso s. 51 "Tarvikkeet". Värikasetit tulisi avata ennen niiden viimeistä voimassaolopäivää ja käyttää kuuden kuukauden sisällä avaamispäivästä. Katso s. 33 "Laitteen ylläpito" ja puhdista laite ohjeiden mukaisesti. 43

46 6. Vianmääritys Tulostinongelmat Ongelma Tulostuksen aikana tapahtuu virhe. Tulostustyö peruuntuu. Tulostus käynnistyy huomattavan pitkän ajan kuluttua tulostuskomennon antamisesta. Tuloste on tuhruinen. Tulostus ei toimi oikein tietyissä sovelluksissa tai kuvien tulostaminen ei onnistu. Osa merkeistä tulostuu heikosti tai ei tulostu lainkaan. Paperikoon asetukset eivät vastaa laitteessa olevaa paperia. Ratkaisu Jos tulostuksen aikana tapahtuu virhe, muuta tietokoneen tai tulostinohjaimen asetuksia. Tarkista, ettei tulostimen kuvakkeen nimi ole yli 32 merkkiä pitkä. Jos on, lyhennä sitä. Tarkista, onko muita sovelluksia käynnissä. Sulje kaikki muut sovellukset, sillä ne saattavat häiritä tulostamista. Jos ongelma ei poistu, sulje myös tarpeettomat prosessit. Tarkista, että käytössä on tulostinohjaimen uusin versio. Pidennä I/O-ajastusta. Käsittelyaika riippuu käsiteltävän tiedon määrästä. Jos tulostustietoa on paljon, kuten runsaasti grafiikkaa sisältävissä asiakirjoissa, sen käsitteleminen kestää kauemmin. Odota hetki. Voit nopeuttaa tulostamista pienentämällä tulostustarkkuutta tulostinohjaimessa. Paperi on kosteaa. Käytä oikein säilytettyä paperia. Katso s. 15 "Sopiva paperi". Jos [Väriaineen säästö:] on käytössä, tulostusjälki on yleensä vaaleampaa. Laitteeseen on voinut tiivistyä kosteutta. Älä käytä laitetta ennen kuin lämpötila tai kosteustaso tasaantuu. Muuta tulostuslaatuasetuksia. Tarkista vastaako laitteelle määritetty paperikoko lisättyä paperia. 44

47 Tulostinongelmat Tulostetun sivun asettelu ei vastaa näytössä näkyvää asettelua Jos tulostetun sivun asettelu eroaa tietokoneen näytöllä näkyvästä, syy saattaa olla jokin seuraavista. Mahdollinen syy Sivun asetteluasetuksia ei ole määritetty oikein. Paperikoon asetukset eivät vastaa laitteessa olevaa paperia. Ratkaisu Tarkista, että sivun asetteluasetukset on määritetty oikein sovelluksessa. Tarkista, vastaako tulostinohjaimessa määritetty paperikoko laitteessa olevaa paperia. 45

48 6. Vianmääritys Smart Organizing Monitorin virhe- ja tilaviestit Ilmoitus Syyt Ratkaisut Tulostimen virta katkaistu (yhteysvirhe) Paperi loppu/paperitukos Paperikoko ei täsmää Pap.tyyppi ei täsmää Laitteen virtakaapelia ei ole kytketty. Laitteen virtaa ei ole kytketty päälle. USB-kaapelia ei ole kytketty. Laitteen paperikasetissa ei ole paperia tai laitteessa on paperitukos. Laitteelle ja tulostinohjaimelle määritetty paperikoko eivät vastaa toisiaan. Laitteelle ja tulostinohjaimelle määritelty paperityyppi eivät vastaa toisiaan. Tarkista tulostimen virtakaapeli. Tarkista, että tulostimen virta on kytketty päälle. Tarkista, että USB-kaapeli on kytketty kunnolla. Jos laitteessa ei ole paperia, lisää sitä. Lisätietoja paperin lisäämisestä, katso s. 18 "Paperin lisääminen". Jos laitteessa on paperitukos, poista juuttunut paperi. Lisätietoja paperitukoksen poistamisesta, katso s. 38 "Paperinsyöttöongelmat". Lisätietoja laitteen paperikokoasetusten määrittämisestä, katso s. 18 "Paperin lisääminen". Lisätietoja tulostinohjaimen paperikokoasetusten muuttamisesta, katso tulostinohjaimen ohje. Jos [Autom. jatko:] on [0 s], virheviestiä ei tule. Lisätietoja laitteen paperityyppiasetusten muuttamisesta, katso s. 18 "Paperin lisääminen". Lisätietoja tulostinohjaimen paperityyppiasetusten muuttamisesta, katso tulostinohjaimen ohje. Jos [Autom. jatko:] on [0 s], virheviestiä ei tule. Väriaine lähes loppu Värikasetti on lähes tyhjä. Valmistele uusi värikasetti. Väriaine loppu Laitteesta on loppunut väriaine. Vaihda värikasetti. Katso s. 33 "Värikasetin vaihtaminen". 46

49 Smart Organizing Monitorin virhe- ja tilaviestit Ilmoitus Syyt Ratkaisut Muisti ei riitä Tulostustietoa on liikaa tai se on liian monimutkaista tulostettavaksi. Valitse [Tarkkuus:]-asetukseksi [600 x 600 dpi] koon pienentämiseksi. Lisätietoja, katso tulostinohjaimen ohje. Värikasettia ei tunnistettu Värikasetti ei ole paikoillaan. Aseta värikasetti uudelleen. Katso s. 33 "Värikasetin vaihtaminen". 47

50 48 6. Vianmääritys

51 7. Liite Väriaineeseen liittyvät viestit Jos laitteessa käytetään kolmannen osapuolen väriainetta, laitteen normaalia toimintaa ei voida taata. Tulostusolosuhteista riippuen tulostin ei välttämättä voi tulostaa ilmoitettuja arkkimääriä. 49

52 7. Liite Laitteen siirtäminen ja kuljettaminen Tässä käsitellään laitteen siirtämisessä noudatettavia varotoimenpiteitä. Pakkaa laite uudelleen alkuperäisillä pakkausmateriaaleilla, kun kuljetat sitä pitkiä välimatkoja. Irrota kaikki kaapelit ja johdot laitteesta ennen kuljetusta. Kyseessä on hienomekaaninen laite. Käsittele sitä varoen siirtämisen aikana. Varmista, että laitetta ei kallisteta siirron aikana. Ole erityisen varovainen kun laitetta kuljetetaan portaissa. Älä poista värikasettia kun siirrät laitetta. Varmista, ettei laite pääse keikkumaan kuljetuksen aikana. Siirrä laitetta varovasti, jotta väriaine ei läiky. 1. Tarkista, että: Laitteesta on katkaistu virta. Virtajohto on irrotettu pistorasiasta. Kaikki muut kaapelit on irrotettu laitteesta. 2. Nosta laitetta sen molemmilla puolilla olevista kädensijoista ja siirrä laitetta kallistamatta sitä. Kun kuljetat laitetta pitkien matkojen päähän, pakkaa se kunnolla. Varo kaatamasta tai kallistamasta laitetta kuljetuksen aikana. Väriainetta saattaa valua laitteen sisään, jos laitetta ei pidetä suorassa kuljetuksen aikana. Lisätietoja laitteen siirtämisestä saat myynti- tai huoltoedustajaltasi. Hävittäminen Kysy lisätietoja myynti- tai huoltoedustajaltasi laitteen määräysten mukaisesta hävittämisestä. Lisätietoja Käyttöohjeen lisäksi saat lisätietoja laitteeseen ja sen toimintaan liittyvistä asioista myynti- tai huoltoedustajaltasi. 50

53 Tarvikkeet Tarvikkeet Värikasetti Värikasetti Tulostettuja sivuja keskimäärin/värikasetti *1 Musta sivua *1 Tulostettava sivumäärä perustuu ISO/IEC standardin mukaisiin sivuihin, joiden tummuus on tehdasasetusten mukainen. ISO/IEC on kansainvälinen standardi, jolla mitataan tulostettavien sivujen määrää. Sen on määrittänyt International Organization for Standardization. Jos et vaihda värikasettia ennen väriaineen loppumista, laitteella ei voi tulostaa. Suosittelemme, että hankit varastoon ylimääräisiä värikasetteja. Tulostettavien sivujen määrä riippuu kuvien koosta ja tummuudesta, kerralla tulostettavasta sivumäärästä, paperin koosta ja tyypistä sekä ympäristöolosuhteista, kuten lämpötilasta ja kosteudesta. Värikasetit voidaan joutua vaihtamaan edellä mainittua aikaisemmin käyttökauden aikaisen heikkenemisen vuoksi. Takuu ei kata värikasetteja. Jos värikasettien kanssa on ongelmia, ota yhteyttä ostopaikkaan. Mukana toimitettavalla värikasetilla voi tulostaa noin 500 sivua. Laite puhdistaa tulostuspäänsä säännöllisesti. Puhdistukseen käytetään väriainetta tulostuslaadun ylläpitämiseksi. 51

54 7. Liite Laitteen tekniset tiedot Tässä annetaan laitteen tekniset tiedot. Yleisten toimintojen tekniset tiedot Kokoonpano Työpöytä Tulostusprosessi Laser, elektrostaattinen siirto Suurin tulostuskoko 216 mm 356 mm Lämpenemisaika Alle 25 sekuntia (23 C, 71,6 F) Paperikoot A4, 8 1 / 2 " 11 " (Letter), 8 1 / 2 " 14 " (Legal), B5, 5 1 / 2 " 8 1 / 2 " (Half Letter), 7 1 / 4 " 10 1 / 2 " (Executive), A5, A6, B6, 16K ( mm), 16K ( mm), 16K ( mm), 8 " 13 " (F/GL), 8 1 / 2 " 13 " (FS), 8 1 / 4 " 13 " (Folio), oma paperikoko Seuraavia paperikokoja voidaan käyttää omana paperikokona: Paperityyppi Leveys n mm Pituus n mm Tavallinen paperi (65 99 g/m 2, lb), kierrätyspaperi (75 90 g/m 2, lb), ohut paperi (52 64 g/m 2, lb), paksu paperi ( g/m 2, 26,6 34 lb) Luovutustason paperikapasiteetti 10 arkkia (70 g/m 2, 19 lb) Paperinsyötön paperikapasiteetti Muisti 50 arkkia (70 g/m 2, 19 lb) 16 Mt Virtalähde (pääasiassa Eurooppa ja Aasia) V, 4 A, 50/60 Hz 52

55 Laitteen tekniset tiedot (pääasiassa Pohjois-Amerikka) 120 V, 6 A, 50/60 Hz Virrankulutus Enimmäisvirrankulutus (pääasiassa Eurooppa ja Aasia) 730 W (pääasiassa Pohjois-Amerikka) 680 W Laitteen mitat (leveys syvyys korkeus) ,5 119 mm (15,8 14,5 4,7 tuumaa) Paino (laitteen runko ja tarvikkeet) Noin 6,7 kg tai vähemmän Tulostintoiminnon tekniset tiedot Tulostusnopeus 16 sivua minuutissa (A4/letter) Tarkkuus dpi (enintään: dpi) Ensitulosteen nopeus 6 sekuntia tai vähemmän (paperinsyötön alusta paperin luovutukseen) 13 sekuntia tai vähemmän (tietojen käsittelyn päättymisestä paperin luovutukseen) Liitännät USB 2.0 Tulostinkieli DDST 53

56 7. Liite Tavaramerkit Microsoft, Windows, Windows Server ja Windows Vista ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Muita tuotenimiä käytetään ainoastaan tunnistustarkoituksiin ja ne saattavat olla yritysten tavaramerkkejä. Luovumme kaikista oikeuksista kyseisiin merkkeihin. Windows-käyttöjärjestelmien nimet kokonaisuudessaan on lueteltu alla. Windows XP:n tuotenimet: Microsoft Windows XP Professional Edition Microsoft Windows XP Home Edition Microsoft Windows XP Professional x64 Edition Windows Vistan tuotenimet: Microsoft Windows Vista Ultimate Microsoft Windows Vista Business Microsoft Windows Vista Home Premium Microsoft Windows Vista Home Basic Microsoft Windows Vista Enterprise Windows 7:n tuotenimet: Microsoft Windows 7 Home Premium Microsoft Windows 7 Professional Microsoft Windows 7 Ultimate Microsoft Windows 7 Enterprise Windows 8:n tuotenimet: Microsoft Windows 8 Microsoft Windows 8 Pro Microsoft Windows 8 Enterprise Windows Server 2003:n tuotenimet: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition Windows Server 2003 R2:n tuotenimet: Microsoft Windows Server 2003 R2 Standard Edition Microsoft Windows Server 2003 R2 Enterprise Edition Windows Server 2008:n tuotenimet: Microsoft Windows Server 2008 Foundation 54

57 Tavaramerkit Microsoft Windows Server 2008 Standard Microsoft Windows Server 2008 Enterprise Windows Server 2008 R2:n tuotenimet: Microsoft Windows Server 2008 R2 Foundation Microsoft Windows Server 2008 R2 Standard Microsoft Windows Server 2008 R2 Enterprise Windows Server 2012:n tuotenimet: Microsoft Windows Server 2012 Foundation Microsoft Windows Server 2012 Essentials Microsoft Windows Server 2012 Standard Microsoft-tuotteiden kuvankaappaukset on kopioitu Microsoft Corporationin luvalla. 55

58 56 7. Liite

59 HAKEMISTO A Asennus Asentaminen E Epäsopivat paperityypit...16 J Johdanto...3 Järjestelmätiedot...29 K Kaksipuoleiset...24 Konfigurointisivu L Laiteasetukset...31 Laiteohjelmisto Laitteen tila Lakien asettamat rajoitukset... 3 M Mallit...4 O Ohjain Ohjelmat Oman paperikoon muuttaminen P Paperin lisääminen Paperinsyöttöongelmat Paperitukos... 39, 40 Paperityypin ja -koon määrittäminen...20 Perustoiminnot...23 Pika-asennus Poistaminen Puhdistaminen...36 Puhdistus...35 Päivittäminen...11 S Sopiva paperi T Tarvikkeet Tavaramerkit Tekniset tiedot...52, 53 Tilatiedot...29 Tilaviestit Tulostinongelmat...44 Tulostintoiminto Tulostusalue...17 Tulostuslaatuongelmat...43 Työn peruutus...25 Tärkeät turvaohjeet...5, 7 U Ulkopuoli... 9 V Vaihtaminen Vastuuvapauslauseke...3 Vianmääritys... 37, 38, 43, 44, 45 Viestit Virheviestit Väriaine...49 Värikasetti... 33, 51 Väärä paperi Y Yleiset ongelmat Siirtäminen Sisäpuoli... 10, 36 Smart Organizing Monitor

60 58 MEMO

61 MEMO 59

62 MEMO 60 FI FI M B

63 2013,2014

64 FI FI M B
