Käyttäjän ohje. Laitteen opas. Paper Specifications and Adding Paper. Asiakirjojen tulostaminen. Laitteen asetukset apuohjelmilla.

Transkriptio

1 Käyttäjän ohje Laitteen opas Paper Specifications and Adding Paper Asiakirjojen tulostaminen Laitteen asetukset apuohjelmilla Laitteen ylläpito Vianmääritys Verkkoasetusten määrittäminen OS X -käyttöjärjestelmässä Liite Laitteen turvallisen ja tarkoituksenmukaisen käytön varmistamiseksi tutustu kohtaan "Turvallisuustiedot" ennen laitteen käyttämistä.

2

3 SISÄLLYSLUETTELO Toiminnot ja vianmääritys... 5 Käyttöopas (paperiopas)... 5 Käyttöopas (sähköinen opas)... 5 Ohje...6 Tietoja oppaasta...8 Johdanto...8 Oppaassa käytetyt symbolit...8 Mallikohtaiset tiedot...8 Vastuuvapauslauseke...9 Huomautuksia...9 Huomautus pääkäyttäjälle...9 IP-osoite Suorituskyvyn/toimintojen erot eri malleissa Laitteen opas Laitteen osat...11 Ulkopuoli Sisäosat...12 Käyttöpaneeli...12 Tietoja työkaluista Paper Specifications and Adding Paper Paperin lataamisen ja paperikoon ja -tyypin määrittämisen työnkulku Paperin lisääminen...19 Paperin lisääminen kasettiin Paperin asettaminen ohisyöttötasolle Paperityypin ja paperikoon määrittäminen Smart Organizing Monitorilla Oman paperikoon määrittäminen...26 Paperityypin ja paperikoon määrittäminen Web Image Monitorilla...28 Oman paperikoon määrittäminen...28 Paperityypin ja paperikoon määrittäminen tulostimen ohjainta käyttäen Kun käytössä on Windows...29 Kun käytössä on OS X...30 Sopiva paperi...31 Paperityyppien tiedot

4 Epäsopivat paperityypit Paperin säilytys Tulostusalue Asiakirjojen tulostaminen Tulostintoiminnon ominaisuudet Tulostusmääritysten valintaikkunan näyttäminen Tulostusmääritysten valintaikkunan näyttäminen [Aloita]-valikossa Tulostusasetukset-valintaikkunan avaaminen sovelluksessa...38 Tulostuksen perustoiminnot Tulostustyön peruuttaminen Laitteen asetukset apuohjelmilla Web Image Monitor- ja Smart Organizing Monitor -ohjelmalla käytössä olevat asetustoiminnot...43 Web Image Monitorin käyttö...44 Pääsivun näyttäminen...44 Käyttöliittymän kielen vaihtaminen Ohjetiedoston asentaminen Ohjeen näyttäminen Valikko Pääsivu...47 Järjestelmäasetukset...47 Verkkoasetukset IPsec-asetukset Tulosta lista/raportti Pääkäyttäjän työkalut Smart Organizing Monitorin käyttö...56 Smart Organizing Monitor Dialog -ikkunan avaaminen...56 Tilatietojen tarkistaminen Laiteasetusten määrittäminen Laitteen ylläpito Värikasetin vaihto...61 Puhdistukseen liittyvät varotoimet...63 Laitteen sisäosien puhdistus Laitteen siirtäminen ja kuljettaminen

5 Hävittäminen Lisätietoja Vianmääritys Käyttöpaneelin virheen ja tilan merkkivalot Smart Organizing Monitorin virhe- ja tilailmoitukset...69 Paperitukosten poistaminen...71 Paperitukoksen poistaminen kasetista Paperitukoksen poistaminen ohisyöttötasolta Takakannen avaaminen paperitukoksen poistamiseksi...73 Testisivun tulostus ei onnistu Paperinsyöttöön liittyvät ongelmat...77 Tulostuslaatuun liittyvät ongelmat...79 Laitteen tilan tarkistaminen Tulostinohjaimen asetusten tarkistaminen...80 Tulostinongelmat...81 Tulostetun sivun asettelu ei vastaa näytössä näkyvää asettelua Yleiset ongelmat Verkkoasetusten määrittäminen OS X -käyttöjärjestelmässä Laitteen yhdistäminen langalliseen verkkoon...85 USB-kaapelin käyttäminen...85 Ethernet-kaapelin käyttäminen Laitteen yhdistäminen langattomaan verkkoon Tulostinohjaimen asennus...88 Installing Smart Organizing Monitor...88 Käyttämällä WPS-painiketta...89 Käyttämällä PIN-koodia Manuaalinen asetus Liite IPsec-tiedonsiirto...93 IPsec-salaus ja -todennus Security Association...94 Salausavainten vaihtoasetusten määrittäminen...94 Salausavaimen vaihtoasetusten määrittäminen

6 IPsec-asetusten määrittäminen tietokoneella Huomautuksia väriaineesta Laitteen tekniset tiedot Yleisten toimintojen tekniset tiedot Tulostintoiminnon tekniset tiedot Tarvikkeet Värikasetti Tietoja laitteesta Sähkö- ja elektroniikkalaitteita koskevat käyttäjätiedot (pääasiassa Eurooppa ja Aasia) Lisätietoja paristo- ja akkusymbolista (vain EU-maat) Käyttäjien ympäristönsuojeluohjeet (pääasiassa Eurooppa) Huomautus WLAN-yhteyden käyttäjille (pääasiassa Eurooppa) Käyttäjille Kaliforniassa (USA:ssa) Lisätietoja käyttäjille Yhdysvalloissa Tietoja langattomien laitteiden käyttäjille Kanadassa ENERGY STAR -ohjelma Virransäästö Asennettujen sovellusten tekijänoikeustiedot Apache License dnsmasq GPL Version iperf libharu Libsasl mdnsresponser OpenCV Open SSL WPA Supplicant Tavaramerkit HAKEMISTO

7 Toiminnot ja vianmääritys Lisätietoja laitteen toiminnoista ja vianmäärityksestä löytyy käyttöoppaasta (paperiopas ja sähköinen opas) ja verkosta löytyvistä ohjeista. Käyttöopas (paperiopas) Laitteen mukana toimitetaan seuraavat käyttöoppaat. Turvallisuustiedot Tässä oppaassa kuvataan laitetta käytettäessä noudatettavat turvatoimet. Lue opas ennen laitteen käyttämistä. Asennusopas Tässä oppaassa kuvataan, miten laite asennetaan. Lisäksi oppaassa kerrotaan, miten laite puretaan pakkauksesta ja miten se yhdistetään tietokoneeseen. Käyttöopas (sähköinen opas) Käyttöoppaat löytyvät Ricohin verkkosivuilta ja laitteen mukana tulleelta CD-levyltä. Verkkoselaimella tarkastelu Tarkastele internetissä verkkoselaimella. Vahvista, että tietokone tai laite on yhdistetty verkkoon. Lataa käyttöoppaat osoitteesta Laitteen mukana tulleelta CD-levyltä tarkastelu Käyttöoppaita voi tarkastella myös laitteen mukana tulleelta CD-levyltä. Kun käytössä on Windows 1. Aseta cd-levy levyasemaan. 2. Napsauta [Lue opas] ja noudata näytön ohjeita. Käyttöopas aukeaa PDF-tiedostona. Kun käytössä on OS X 1. Aseta cd-levy levyasemaan. 2. Kaksoisnapsauta [Käyttöoppaat. htm] -tiedostoa CD-levyn juurihakemistosta. 3. Valitse kieli. 4. Napsauta [Lue PDF-käyttöoppaat]. 5

8 5. Valitse käyttöopas, jota haluat tarkastella. Käyttöopas aukeaa PDF-tiedostona. Ohje Ohje-tiedostoista saat lisätietoja tulostinohjaimen, Web Image Monitorin ja Smart Organizing Monitorin toiminnoista. Ohje-tiedostot aukeavat seuraavalla tavalla. Mallista riippuen Web Image Monitor ei ehkä ole saatavilla. Lisätietoja mallien välisistä eroista, katso s. 8 "Tietoja oppaasta". Lisätietoja Web Image Monitorin käytöstä, katso s. 43 "Laitteen asetukset apuohjelmilla". Lisätietoja Smart Organizing Monitorista, katso s. 56 "Smart Organizing Monitorin käyttö". Tulostinohjain 1. Napsauta [Ohje] tulostusasetusten valintaikkunasta. Lisätietoja tulostusasetusten valintaikkunan avaamisesta, katso s. 38 "Tulostusmääritysten valintaikkunan näyttäminen". DSH250 6

9 Web Image Monitor 1. Napsauta näytön oikeasta yläkulmasta. DSH251 Nähdäksesi Ohje-kohdan asenna ensin ohjeiden lähdetiedosto. Lisätietoja tiedoston asentamisesta, katso s. 44 "Web Image Monitorin käyttö". Smart Organizing Monitor 1. Napsauta [Ohje] [Tulostimen määritys] -näytöltä. DSH252 7

10 Tietoja oppaasta Johdanto Oppaassa annetaan laitteen yksityiskohtaiset käyttöohjeet ja laitteen käyttöä koskevia lisätietoja. Lue turvallisuussyistä opas huolellisesti ennen laitteen käyttöä. Säilytä opas helposti saatavilla. Oppaassa käytetyt symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Niissä annetaan myös todennäköisiä syitä paperitukoksiin, alkuperäisten vahingoittumiseen tai tietojen menetykseen. Noudata ohjeita. Lisäselityksiä laitteen toiminnoista sekä käyttäjän tekemien virheiden korjausohjeita. Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. DSH102 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX -27, -29, -67 8

11 V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. Vastuuvapauslauseke Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmuuskopioi laitteelle tallennetut tiedot. Asiakirjoja tai tietoa voi kadota, jos laitetta käytetään virheellisesti tai laitteeseen tulee toimintahäiriö. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Hyvän tulostuslaadun varmistamiseksi valmistaja suosittelee valmistajan alkuperäisen väriaineen käyttämistä. Huomautuksia Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. Oppaan kuvat saattavat erota hieman itse laitteesta. Huomautus pääkäyttäjälle Salasana Kun kirjaudut tulostimelle, sinua pyydetään antamaan salasana. Suosittelemme, että vaihdat oletussalasanan tilalle välittömästi oman salasanasi tietovuotojen ja luvattoman käytön estämiseksi. Sinua pyydetään antamaan salasana, kun yrität muuttaa tulostimen Web Image Monitorilla määritettyjä asetuksia. Jos haluat käyttää oletussalasanaa, jätä salasanakenttä tyhjäksi, kun käytät Web Image Monitoria. 9

12 Jos haluat vaihtaa Web Image Monitorin salasanan, kirjaudu sisään pääkäyttäjänä ja määritä tarvittavat asetukset. Lisätietoja salasanan asettamisesta, katso s. 44 "Web Image Monitorin käyttö". IP-osoite Tässä ohjeessa "IP-osoite" viittaa sekä IPv4- että IPv6-ympäristöihin. Lue käyttämäsi IP-ympäristön ohjeet. Suorituskyvyn/toimintojen erot eri malleissa Mallien suorituskyky ja toiminnot eroavat toisistaan seuraavasti: SP 221 SP 220Nw SP 221Nw Ethernet-liitäntä (verkko) Ei käytettävissä Saatavana WLAN Ei käytettävissä Saatavana Web Image Monitor Ei käytettävissä Saatavana 10

13 1. Laitteen opas Tämä kappale sisältää kuvauksen laitteen käyttöön vaadittavista valmisteluista sekä laitteen käyttöohjeet. Laitteen osat Tässä annetaan laitteen osien nimet ja kuvataan lyhyesti niiden toiminnot. Ulkopuoli DSH105 SP 221 -mallissa ei ole Ethernet-porttia. Nro Name Kuvaus 1 Käyttöpaneeli Laitteen käytössä tarvittavat näppäimet ja laitteen tilasta kertovat ilmaisimet sijaitsevat tässä käyttöpaneelissa. Lisätietoja, katso s. 12 "Käyttöpaneeli". 2 Etukansi Nosta kantta vaihtaaksesi kulutustarvikkeet tai poistaaksesi paperitukoksen. 3 Ohisyöttötaso Tasolle voidaan laittaa kerrallaan yksi arkki tavallista paperia. 4 Kasetti 1 Kasettiin voidaan asettaa kerrallaan enintään 150 arkkia tavallista paperia. 5 Päätyeste Nosta este estääksesi paperia putoamasta. 6 USB-portti Kytke tulostin tietokoneeseen USB-kaapelilla. 11

14 1. Laitteen opas Nro Name Kuvaus 7 Ethernet-portti Kytke tulostin verkkoon verkkokaapelilla. 8 Takakansi Avaa kansi, kun haluat tulostaa arkit etupuoli ylöspäin tai poistaa paperitukoksen. 9 Kasetin kansi Liitä kansi, kun haluat laajentaa kasettia. Sisäosat 1 DSH187 Nro Name Kuvaus 1 Värikasetti Vaihdettava kulutustarvike, jota tarvitaan tulostamiseen. Se pitää vaihtaa, kun väriaineen/paperin loppumisen merkkivalo vilkkuu punaisena. Lisätietoja värikasetin vaihtamisesta, katso s. 61 "Värikasetin vaihto". Käyttöpaneeli Tässä osiossa esitellään käyttöpaneelin osien nimet ja toiminta. Käyttöpaneelin kuvat koskevat malleja SP 220Nw ja SP 221Nw. 12

15 Laitteen osat DSH109 Nro Name Kuvaus 1 [Virta]-näppäin Merkkivalo palaa sinisenä, kun laite on päällä. 2 [Wi-Fi Direct] -näppäin (vain SP 220Nw ja SP 221Nw) 3 Verkkoilmaisin (vain SP 220Nw ja SP 221Nw) Tämän painikkeen painaminen Wi-Fin ollessa pois käytöstä ottaa Wi-Fin käyttöön ja käynnistää laitteen uudelleen automaattisesti. Paina painiketta Wi-Fin ollessa käytössä aktivoidaksesi ja deaktivoidaksesi Wi-Fi Direct -toiminnon. Merkkivalo palaa sinisenä, kun Wi-Fi Direct -toiminto on käytössä. Paina näppäintä pitkään määritelläksesi WPS:n PIN-koodia käyttäen tai PBC-tilassa. Lisätietoja, katso asennusopas. Valo palaa sinisenä, kun verkko on käytössä. 4 [Seis]-näppäin Paina näppäintä kerran pysäyttääksesi käynnissä olevan tulostustyön. Peruuta työ painamalla näppäintä uudelleen. 5 [Start]-näppäin Paina jatkaaksesi tulostustyötä. 6 Tiedonsiirron merkkivalo Merkkivalo palaa sinisenä, kun laite vastaanottaa tulostustietoja isäntälaitteelta. 7 Väriaineen/paperin loppumisen merkkivalo Valo palaa punaisena, kun laitteesta loppuu paperi tai väriaine. Valo vilkkuu, kun väriaine on vähissä. 13

16 1. Laitteen opas Nro Name Kuvaus 8 Virhemerkkivalo Tämä merkkivalo vilkkuu punaisena, kun tapahtuu paperitukos. Se palaa tasaisesti, kun paperiasetukset eivät vastaa ohjaimessa tehtyjä asetuksia tai kun tapahtuu muu virhe. Lisätietoja siitä, miten voit tulostaa luettelon laitteen kokoonpanosta tai miten testitulostin tehdään käyttäen Smart Organizing Monitor -toimintoa, katso s. 56 "Smart Organizing Monitorin käyttö". 14

17 Tietoja työkaluista Tietoja työkaluista Tässä kerrotaan laitteen työkaluista. Mallista riippuen Web Image Monitor ei ehkä ole saatavilla. Lisätietoja mallien välisistä eroista, katso s. 8 "Tietoja oppaasta". Käyttöpaneeli Käyttöpaneelissa on näppäimiä, joilla laitetta käytetään. Smart Organizing Monitor Asenna ohjelma ensin tietokoneellesi laitteen mukana toimitetulta cd-levyltä. Smart Organizing Monitorilla voit tarkistaa laitteen tilan, määrittää asetuksia ja käyttää muita toimintoja. Lisätietoja Smart Organizing Monitorin käytöstä, katso s. 56 "Smart Organizing Monitorin käyttö". Web Image Monitor Voit tarkistaa laitteen tilan tai muuttaa laitteen asetuksia Web Image Monitorin avulla. 15

18 16 1. Laitteen opas

19 2. Paper Specifications and Adding Paper Tässä luvussa kerrotaan, miten paperia ja alkuperäisiä lisätään laitteeseen ja annetaan niistä tietoja. Paperin lataamisen ja paperikoon ja -tyypin määrittämisen työnkulku Tässä luvussa kerrotaan, miten laitteeseen lisätään paperia ja miten paperin lisäämisen jälkeen toimitaan. Seuraavien toimenpiteiden jälkeen voit tulostaa laitteeseen lisätylle paperille. Laita paperi paperilokerikkoon. Määrittele paperin tyyppi ja koko. Määrittele paperin tyyppi ja koko tulostinajurissa. DSG260 Lisätietoja toimenpiteistä, katso seuraava sivu. Toimenpide Viite Paperin lisääminen kasettiin 1 Katso s. 19 "Paperin lisääminen kasettiin 1". Kun paperia lisätään ohisyöttötasolle Katso s. 24 "Paperin asettaminen ohisyöttötasolle". Paperityypin ja -koon voi määrittää kahdella tavalla. Kun käytetään Web Image Monitoria Katso s. 28 "Paperityypin ja paperikoon määrittäminen Web Image Monitorilla". Kun käytetään Smart Organizing Monitoria Katso s. 26 "Paperityypin ja paperikoon määrittäminen Smart Organizing Monitorilla". Katso s. 29 "Paperityypin ja paperikoon määrittäminen tulostimen ohjainta käyttäen". 17

20 2. Paper Specifications and Adding Paper Lisätietoja käytettävästä paperista, katso s. 31 "Sopiva paperi". 18

21 Paperin lisääminen Paperin lisääminen Tässä luvussa kerrotaan, miten paperi lisätään paperikasettiin tai ohisyöttötasolle. Varo sormiasi, kun lisäät paperia. Lisätietoja käytettävästä paperista, paperin säilytyksestä ja tulostusalueista, katso s. 31 "Sopiva paperi". Kun lisäät paperia, määritä paperikoko ja -tyyppi ohisyöttötasolle ja kasetille 1. Kun tulostat asiakirjaa, valitse paperikoko ja -tyyppi ja valitse paperikasetti tulostinohjaimella, jotta paperia lisättäessä määritetyt asetukset ovat käytössä. Paperin lisääminen kasettiin 1 Vedä kasetti ulos, jos käytät A5-paperia pystysuunnassa tai suurempaa paperia kuin A4 (297 mm). Lisätietoja, katso s. 22 "Kasetin 1 jatkaminen paperin lisäämiseksi". 1. Vedä kasetti 1 hitaasti ulos ja poista se kaksin käsin. DSH210 Aseta kasetti tasaiselle alustalle. 19

22 2. Paper Specifications and Adding Paper 2. Työnnä sivulla ja takana olevia paperiohjaimia ulospäin. DSH Ilmaa paperit, ennen kuin lisäät ne kasettiin. 4. Aseta uusi paperipino tulostuspuoli ylöspäin. Varmista, ettei kasettiin pinottu paperi ylitä sivulla olevan paperiohjaimen sisällä olevaa ylärajamerkkiä. DSH115 Aseta takana oleva paperinohjain tasan kasetissa olevan paperikoon merkin kanssa. DSH114 20

23 Paperin lisääminen 5. Tarkista, ettei paperin ja ohjainten väliin jää tyhjää tilaa (sivussa ja edessä olevat ohjaimet). 6. Työnnä kasetti 1 laitteeseen suorassa. DSH116 DSH211 Paperitukosten välttämiseksi tarkista, että kasetti on kunnolla paikallaan. Jos haluat tulostaa arkit etupuoli ylöspäin, avaa takakansi. DSH212 Arkit voidaan syöttää kasetista etupuoli alaspäin ilman, että takakantta avataan. 21

24 2. Paper Specifications and Adding Paper Kasetin 1 jatkaminen paperin lisäämiseksi Tässä kerrotaan, miten A4-kokoa (297 mm) suurempaa paperia lisätään laitteeseen. 1. Poista kasetin kansi. DSH Vedä kasetti 1 hitaasti ulos ja poista se kaksin käsin. 3. Vapauta jatkeen lukitus kasetin molemmilla puolilla ja vedä jatke ulos. DSH120 Tarkista, että jatkeen sisäpinta ja vaaka ovat tasan. Voit säätää jatkeen pituutta kolmessa tasossa. Kun käytät A5, SEF, A4- tai letter-kokoista paperia, säädä pituutta kasetissa olevaan merkkiin " " asti. DSH121 Kun käytät legal-kokoista paperia, säädä pituutta kasetissa olevaan merkkiin " " asti. 22

25 Paperin lisääminen DSH Lukitse paperituki. DSH Noudata vaiheita 2 7 kohdassa "Paperin lisääminen kasettiin 1". 6. Kiinnitä kasetin kansi. DSH214 Kun käytetään kokoa, joka on suurempi kuin A4 (legal tai oma koko), kasetin kantta ei kiinnitetä. ( pelkästään) 23

26 2. Paper Specifications and Adding Paper Paperin asettaminen ohisyöttötasolle Älä aseta paperia ohisyöttöön ennen kuin Smart Organizing Monitor -näytöllä lukee "Valmis". 1. Avaa ohisyöttötaso. DSH Liu'uta sivuohjaimia ulospäin, aseta paperi tasolle tulostuspuoli ylöspäin, ja työnnä paperia laitteen sisään kunnes se pysähtyy. DSH Säädä sivuohjaimet paperin leveyden mukaan. DSH217 Jos haluat tulostaa arkit etupuoli ylöspäin, avaa takakansi. 24

27 Paperin lisääminen DSH212 Arkit voidaan syöttää kasetista etupuoli alaspäin ilman, että takakantta avataan. 25

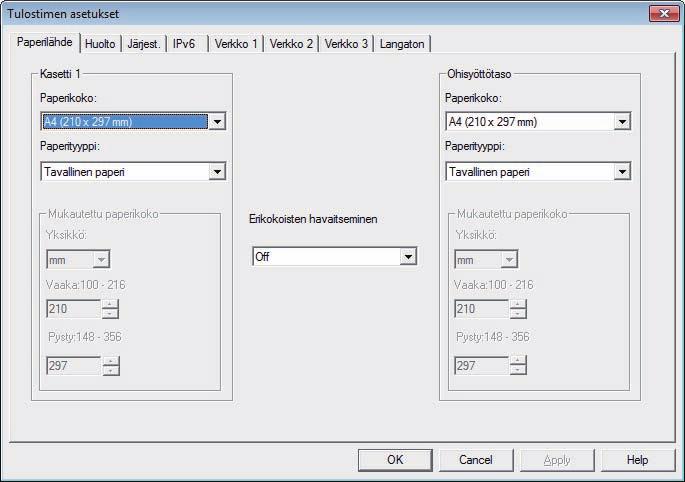

28 2. Paper Specifications and Adding Paper Paperityypin ja paperikoon määrittäminen Smart Organizing Monitorilla Esimerkin käyttöjärjestelmä on Windows 7. Muissa käyttöjärjestelmissä asennustoimenpiteet voivat olla erilaisia. 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [SP 220 Series Software Utilities]. 3. Napsauta [Smart Organizing Monitor for SP 220 Series]. Smart Organizing Monitor käynnistyy. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Connect Printer] ja tee jokin seuraavista: Valitse laitteen malli. Syötä laitteen IP-osoite käsin. Napsauta [Search Network Printer] etsiäksesi laite verkon kautta. 5. Napsauta [OK]. 6. Valitse [Työkalut] -välilehdeltä [Tulostimen asetukset]. Jos sinua pyydetään antamaan pääsykoodi, anna pääsykoodi ja paina [OK]. Oletuspääsykoodi on "Admin". 7. Valitse paperityyppi ja -koko [Paperilähde]-valikosta ja napsauta [OK]. 8. Paina [Sulje]. Oman paperikoon määrittäminen 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 26

29 Paperityypin ja paperikoon määrittäminen Smart Organizing Monitorilla 2. Napsauta [SP 220 Series Software Utilities]. 3. Napsauta [Smart Organizing Monitor for SP 220 Series]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Connect Printer] ja tee jokin seuraavista: Valitse laitteen malli. Syötä laitteen IP-osoite käsin. Napsauta [Search Network Printer] etsiäksesi laite verkon kautta. 5. Napsauta [OK]. 6. Valitse [Työkalut] -välilehdeltä [Tulostimen asetukset]. Jos sinua pyydetään antamaan pääsykoodi, anna pääsykoodi ja paina [OK]. Oletuspääsykoodi on "Admin". 7. Valitse [Paperinsyöttö]-valikon [Paperikoko]-luettelosta [Mukautettu paperikoko]. 8. Valitse luettelossa [Yksikkö] joko [mm] tai [tuuma]. 9. Laatikoissa [Vaaka] ja [Pysty], määrittele leveys ja pituus. 10. Napsauta [OK]. 11. Paina [Sulje]. 27

30 2. Paper Specifications and Adding Paper Paperityypin ja paperikoon määrittäminen Web Image Monitorilla Tässä luvussa kerrotaan, miten paperikoot ja -tyypit määritellään Web Image Monitorilla. Mallista riippuen Web Image Monitor ei ehkä ole saatavilla. Lisätietoja mallien välisistä eroista, katso s. 8 "Tietoja oppaasta". 1. Avaa internet-selain ja hae laite syöttämällä sen IP-osoite. Web Image Monitorin pääsivu avautuu. 2. Napsauta [Järjestelmäasetukset]. 3. Napsauta [Kasetin paperiasetus]. 4. Valitse paperityyppi ja -koko kasetille, jota haluat käyttää. 5. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 6. Napsauta [OK]. 7. Sulje selain. Oman paperikoon määrittäminen 1. Avaa internet-selain ja hae laite syöttämällä IP-osoite. 2. Napsauta [Järjestelmäasetukset]. 3. Napsauta [Kasetin paperiasetus]. 4. Valitse [Paperikoko]-luettelosta [Mukautettu koko]. 5. Valitse [mm] tai [tuuma] ja määritä leveys ja pituus. 6. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 7. Napsauta [OK]. 8. Sulje selain. 28

31 Paperityypin ja paperikoon määrittäminen tulostimen ohjainta käyttäen Paperityypin ja paperikoon määrittäminen tulostimen ohjainta käyttäen Varmista, että tulostinohjaimessa määritetty paperityyppi ja -koko vastaavat paperikasettiin lisätyn paperin tyyppiä ja kokoa. Koska laite ei tunnista paperin kokoa automaattisesti, paperityyppi tai - koko voivat olla väärät, jolloin tulostusjälki kärsii. Kun käytössä on Windows Esimerkin käyttöjärjestelmä on Windows 7. Muissa käyttöjärjestelmissä asennustoimenpiteet voivat olla erilaisia. 1. Avaa tulostinohjaimen [Tulostusasetukset]-valintaikkuna. Lisätietoja siitä, miten tulostinohjaimen ominaisuudet avataan kohdasta [Laitteet ja tulostimet], katso s. 38 "Tulostusmääritysten valintaikkunan näyttäminen". [Tulostusmääritykset]-valintaikkuna tulee näyttöön. 2. Valitse [Paperi]-välilehti. 3. Valitse [Paperikasetti]-luettelosta paperikasetti, jota haluat käyttää tulostamiseen. 4. Valitse [Paperityyppi:]-luettelosta kasetissa oleva paperityyppi. 5. Valitse [Tulosta] -valintaruutu ja valitse paperikasetissa olevan paperin koko. Poista tarvittaessa [Sovita paperille] -valintaruutu. 6. Napsauta [OK]. 29

32 2. Paper Specifications and Adding Paper Kun käytössä on OS X Esimerkin käyttöjärjestelmä on OS X Toimintatapa voi olla erilainen käyttämäsi käyttöjärjestelmän mukaan. 1. Avaa System Preferences. 2. Napsauta [Printers & Scanners]. 3. Valitse käyttämäsi tulostin. 4. Valitse [Paper Size:] -luettelosta tulostettavan asiakirjan koko. 5. Valitse ponnahdusvalikosta [Printer Features]. 6. Valitse [Media Type:] -luettelosta paperikasettiin lisätty paperityyppi. 30

33 Sopiva paperi Sopiva paperi Kun olet lisännyt paperia kasettiin, määritä paperityyppi ja -koko Smart Organizing Monitorilla ja tulostinohjaimella. Laite ei tunnista paperin kokoa automaattisesti. Kun käytät oman kokoista paperia, määritä paperin pituus ja leveys tulostinohjaimella. Tyyppi Koko Paino Kapasiteetti Tavallinen Kierrätyspaperi Paksu paperi 1 Ohut paperi Kirjelomake Esipainettu Rei'itetty A4, 8 1 / 2 11, B5 JIS, B6 JIS, A5 LEF, A5 SEF, A6, 8 1 / 2 14, 8 1 / 2 13, 8,5 13,4, 8,5 13,6, 16K, 8,11 13,3, 5 1 / / 2 Kasetti g/m 2 (16-28 lb) Ohisyöttötaso g/m 2 (14-34 lb.) Kasetti arkkia Ohisyöttötaso 1 arkki (80 g/m 2, 20 lb.) Virallinen paperi Kartonki Väripaperi Tavallinen Oma koko: Kasetti 1 Kasetti 1 Kierrätyspaperi Paksu paperi 1 Ohut paperi Kirjelomake Esipainettu Rei'itetty leveys mm, pituus mm (leveys 3,94 8,50 tuumaa, pituus 5,83 14,02 tuumaa) g/m 2 (16-28 lb) Ohisyöttötaso g/m 2 (14-34 lb.) 150 arkkia Ohisyöttötaso 1 arkki (80 g/m 2, 20 lb.) Virallinen paperi Kartonki Väripaperi Paperityyppien tiedot Seuraavissa taulukoissa kuvataan paperityypit, joita tällä laitteella voidaan käyttää. 31

34 2. Paper Specifications and Adding Paper Värin kuivumisaika vaihtelee paperityypeittäin. Varmista ennen paperin käsittelemistä, että tulostetut arkit ovat kuivuneet täysin. Muuten väri voi tuhriintua. Tulostuslaatu voidaan taata vain, kun käytetään suositeltuja paperityyppejä. Lisätietoja suositelluista paperityypeistä saat myynti- tai huoltoedustajaltasi. Tavallinen Kohde Kuvaus Paperin paksuus Tuettu paperikasetti g/m 2 (17-27 lb.) Kasetti 1 ja ohisyöttötaso Paksu paperi 1 Kohde Kuvaus Paperin paksuus Tuettu paperikasetti g/m 2 (27-35 lb.) Kasetti 1 ja ohisyöttötaso Ohut paperi Kohde Kuvaus Paperin paksuus Tuettu paperikasetti g/m 2 (14-16 lb.) Kasetti 1 ja ohisyöttötaso Kierrätyspaperi Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (20 24 lb) Kasetti 1 ja ohisyöttötaso Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen paperi] tai [Paksu paperi 1]. 32

35 Sopiva paperi Väripaperi Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (20 24 lb) Kasetti 1 ja ohisyöttötaso Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen paperi] tai [Paksu paperi 1]. Esipainettu Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (20 24 lb) Kasetti 1 ja ohisyöttötaso Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen paperi] tai [Paksu paperi 1]. Rei'itetty Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (20 24 lb) Kasetti 1 ja ohisyöttötaso Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen paperi] tai [Paksu paperi 1]. Kirjelomake Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (27-35 lb.) Kasetti 1 ja ohisyöttötaso Jos paperi on tätä paksumpaa, sitä ei voi käyttää. 33

36 2. Paper Specifications and Adding Paper Virallinen paperi Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (28-43 lb.) Kasetti 1 ja ohisyöttötaso Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen paperi] tai [Paksu paperi 1]. Kartonki Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Huomautuksia g/m 2 (27-35 lb.) Kasetti 1 ja ohisyöttötaso Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen paperi] tai [Paksu paperi 1]. Epäsopivat paperityypit Älä käytä seuraavia paperityyppejä: Mustesuihkupaperi taipunut, taitettu tai taiteltu paperi Kiertynyt tai vääntynyt paperi repeytynyt paperi Ryppyinen paperi Kostea paperi Likainen tai vaurioitunut paperi Hyvin kuiva paperi, joka varaa staattista sähköä Paperi, jolle on jo tulostettu (lukuun ottamatta esipainettua kirjepaperia). Toimintahäiriöt ovat hyvin todennäköisiä, jos tulostetaan paperille, jolle on jo tulostettu jollakin muulla kuin lasertulostimella (esim. mustavalko- tai värikopiokoneella, mustesuihkutulostimella jne.). Erikoispaperi, kuten lämpöpaperi ja hiilipaperi Paperi, joka on rajoituksia kevyempi tai painavampi 34

37 Sopiva paperi Paperi, jossa on ikkunoita, reikiä, lävistyksiä, aukkoja tai kohopainatuksia Tarra-arkki, jonka taustapaperi on irti tai liimapinta näkyvissä Paperi, jossa on liittimiä tai niittejä Älä koske paperin pintaan, kun lisäät sitä kasettiin. Vaikka paperi olisikin laitteelle soveltuvaa, virheellisesti säilytetty paperi voi aiheuttaa paperitukoksia, heikentää tulostuslaatua tai vaurioittaa tulostinta. Paperin säilytys Säilytä paperi oikein. Jos paperia säilytetään väärin, voi seurauksena olla paperitukos, tulostuslaadun huononeminen tai toimintahäiriö. Muista paperia silyttäessäsi: Älä säilytä paperia kosteassa paikassa. Älä säilytä paperia suorassa auringonvalossa. Älä säilytä papereita kyljellään. Säilö ylijääneet paperit tarkoitukseen soveltuvassa laatikossa tai kääreessä. Tulostusalue Käytettävissä oleva tulostusalue on esitetty alla olevassa taulukossa. Tulostinohjaimesta CHZ904 35

38 2. Paper Specifications and Adding Paper 1. Tulostusalue 2. Syöttösuunta 3. Noin 4,2 mm (0,2 tuumaa) 4. Noin 4,2 mm (0,2 tuumaa) Tulostusalue voi vaihdella paperin koon, sivunkuvauskielen ja tulostinohjaimen asetusten mukaan. 36

39 3. Asiakirjojen tulostaminen Tässä luvussa kuvataan, miten tulostinohjaimen asetukset määritetään ja miten asiakirjoja tulostetaan. Tulostintoiminnon ominaisuudet Yhdistelytulostus Voit yhdistellä monta sivua ja tulostaa ne yhdelle paperiarkille. Lisätietoja, katso tulostinohjaimen ohje. Raportti 1 Raport 2 3 DSG262 37

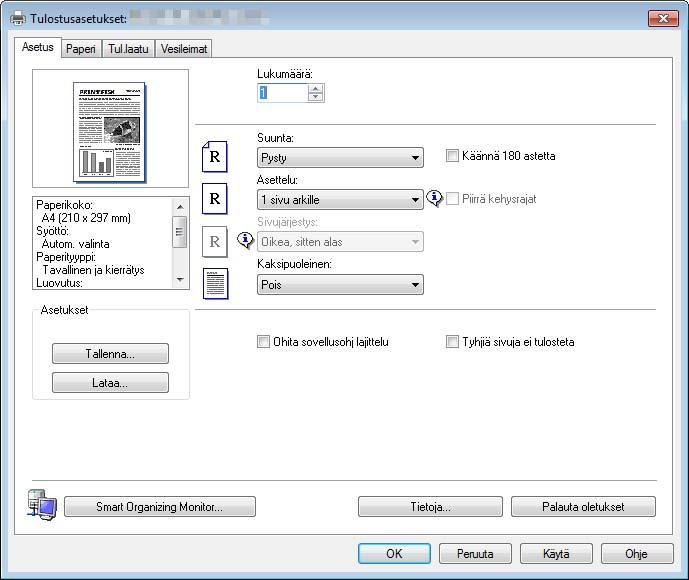

40 3. Asiakirjojen tulostaminen Tulostusmääritysten valintaikkunan näyttäminen Voit muuttaa tulostinohjaimen oletusasetuksia määrittämällä asetukset [Tulostusasetukset]-valintaikkunassa. Jos haluat muuttaa kaikkien sovellusten oletusasetuksia, avaa [Tulostusasetukset]-valintaikkuna käyttöjärjestelmästä. Lisätietoja, katso s. 38 "Tulostusmääritysten valintaikkunan näyttäminen [Aloita]-valikossa". Muokkaa sovelluksen asetuksia avaamalla [Tulostusasetukset]-valintaikkuna kyseisessä sovelluksesta. Lisätietoja, katso s. 38 "Tulostusasetukset-valintaikkunan avaaminen sovelluksessa". Tulostusmääritysten valintaikkunan näyttäminen [Aloita]-valikossa Tässä kerrotaan, miten [Tulostusmääritykset]-valintaikkuna avataan kohdasta [Laitteet ja tulostimet]. Kun tulostinohjain jaetaan tulostinpalvelimelta, palvelimen määrittämät asetusarvot näkyvät oletusasetuksena [Tulostuksen oletusasetukset...]. Et voi määrittää erilaisia tulostusasetuksia eri käyttäjille. Tässä valintaikkunassa määritettyjä asetuksia käytetään oletusasetuksina. 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. 2. Napsauta hiiren kakkospainikkeella sen tulostimen kuvaketta, jota haluat käyttää. 3. Valitse [Tulostusmääritykset]. Tulostusasetukset-valintaikkunan avaaminen sovelluksessa Voit määrittää tietyn sovelluksen tulostinasetuksia. Määritä sovelluksen tulostinasetukset avaamalla [Tulostusasetukset]-valintaikkuna sovelluksesta. [Laitteet ja tulostimet] -ikkunan [Tulostusasetukset]-valintaikkunassa olevia asetuksia sovelletaan oletusarvoisesti myös sovelluksesta avatussa [Tulostusasetukset]-valintaikkunassa. Kun tulostat sovelluksesta, muokkaa asetuksia haluamallasi tavalla. Näyttöjen sisältö saattaa vaihdella sovelluksen mukaan. Esimerkissä käytetään WordPadia Windows 7:ssä. 38

41 Tulostusmääritysten valintaikkunan näyttäminen Tulostusasetukset-valintaikkunan avaaminen sovelluksessa, kun käytössä on Windows 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin [Valitse tulostin] -luettelosta. 3. Valitse [Määritykset]. [Tulostusasetukset]-valintaikkuna voidaan avata eri tavoin eri sovelluksissa. Lisätietoja, katso tulostinohjaimen ohje tai sovelluksen käyttöohjeet. Tulostusasetukset-valintaikkunan avaaminen sovelluksessa, kun käytössä on OS X Seuraavan esimerkin käyttöjärjestelmä on OS X Avaa tulostettava asiakirja. 2. Valitse [Tiedosto]-valikosta [Tulosta...]. 3. Tarkista, että käyttämäsi laitteen nimi tai IP-osoite on valittuna [Tulostin:]-ponnahdusvalikossa. Jos käyttämäsi laitteen nimeä tai IP-osoitetta ei ole valittu [Tulostin:]-luettelosta, napsauta luetteloa ja valitse laite. 39

42 3. Asiakirjojen tulostaminen Tulostuksen perustoiminnot Tässä käsitellään tulostamisen perustoimintoja. Lisätietoja tulostuksen lisätoiminnoista, katso tulostinohjaimen ohje. Esimerkin käyttöjärjestelmä on Windows 7. Muissa käyttöjärjestelmissä asennustoimenpiteet voivat olla erilaisia. 1. Avaa Tulostimen ominaisuudet -valintaikkuna asiakirjasovelluksessa. Katso lisätiedot eri asetuksista napsauttamalla [Ohje]. Voit myös napsauttaa tietokuvakkeita nähdäksesi kokoonpanotietoja. 2. Määritä halutut tulostusasetukset ja napsauta [OK]. Tulostimen ominaisuuksien valintaruutu sulkeutuu. 3. Valitse [Tulosta]. Paperitukoksen sattuessa tulostus keskeytyy, kun kesken oleva sivu on tulostettu. Kun paperitukos on poistettu, tulostus jatkuu automaattisesti juuttuneesta sivusta alkaen. Lisätietoja paperitukoksen poistamisesta, katso s. 71 "Paperitukosten poistaminen". Tulostustyön peruuttaminen Tulostustyön tilan mukaan voit peruuttaa tulostustyön laitteen käyttöpaneelilta tai tietokoneelta. 40

43 Tulostuksen perustoiminnot Tulostustyön peruuttaminen ennen tulostuksen aloittamista 1. Kaksoisnapsauta tulostimen kuvaketta tietokoneen tehtäväpalkissa. 2. Valitse peruutettava tulostustyö ja napsauta [Asiakirja]-valikosta [Peruuta]. 3. Napsauta [Kyllä]. Jos peruutat jo käynnistetyn tulostustyön, tulostus saattaa jatkua muutaman sivun ajan ennen keskeytymistä. Suuren tulostustyön peruuttaminen saattaa kestää jonkin aikaa. Tulostustyön peruuttaminen tulostuksen aikana 1. Paina [Seis]. DSG130 41

44 42 3. Asiakirjojen tulostaminen

45 4. Laitteen asetukset apuohjelmilla Tässä kappaleessa kuvaillaan, miten laitteen määritykset tehdään apuohjelmaa käyttäen. Web Image Monitor- ja Smart Organizing Monitor -ohjelmalla käytössä olevat asetustoiminnot Käytä Web Image Monitor- tai Smart Organizing Monitor -ohjelmaa muuttaaksesi laitteen asetuksia tietokoneelta käsin. Web Image Monitor- ja Smart Organizing Monitor -ohjelmalla käytössä olevat toiminnot ovat seuraavat: Toiminnot Web Image Monitor Smart Organizing Monitor Järjestelmäasetusten tarkistus Saatavana Saatavana Paperiasetusten määrittäminen Saatavana Saatavana Äänenvoimakkuuden säätö Saatavana Ei käytettävissä Värinsäästön määrittäminen Saatavana Ei käytettävissä Liitäntäasetusten määrittäminen Saatavana Saatavana Verkkoasetusten tarkistus Saatavana Saatavana IPsec-asetusten määrittäminen Saatavana Saatavana Virransäästötilan määrittäminen Saatavana Saatavana Pääkäyttäjän asetusten määrittäminen Saatavana Ei käytettävissä Luetteloiden/raporttien tulostaminen Saatavana Saatavana 43

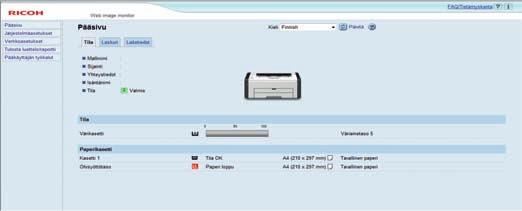

46 4. Laitteen asetukset apuohjelmilla Web Image Monitorin käyttö Näytettävät kohteet vaihtelevat mallityypin mukaan. Toiminnot Seuraavat toiminnot voidaan suorittaa etänä tietokoneelta Web Image Monitorin avulla: Tulostimen tilan tai asetusten näyttäminen Tulostimen asetusten määritys Verkkoasetusten määrittäminen IPsec-asetusten määrittäminen Raporttien tulostaminen Pääkäyttäjän salasanan määrittäminen Tulostimen asetuksien palauttaminen tehdasasetuksiin Varmuuskopiotiedostojen luominen tulostimen asetuksista Tulostimen asetusten palauttaminen varmuuskopiotiedostoista Suositellut selaimet Internet Explorer 6 tai uudempi Firefox 3.0 tai uudempi Safari 3.0 tai uudempi Pääsivun näyttäminen Kun käytät laitetta Web Image Monitorilla, pääsivu avautuu selaimeesi. 1. Avaa selain. 2. Kirjoita verkkoselaimen osoitekenttään IP-osoite)/ käyttääksesi laitetta. Pääsivu Jos käytössä on DNS- tai WINS-palvelin ja laitteen isäntänimi on määritetty, voit kirjoittaa isäntänimen IP-osoitteen sijaan. Web Image Monitorin pääsivu avautuu. Web Image Monitorin sivuilla on seuraavat osat: 44

47 Web Image Monitorin käyttö DSH Valikot Kun valitset valikon, sen sisältö näytetään pääalueella. 2. Välilehdet Välilehtien avulla voit liikkua eri tietojen ja asetusten välillä. 3. Ohje Tätä kuvaketta napsauttamalla avataan ohjeen hakemistosivu. 4. Pääalue Valitun valikkoaiheen sisältö näytetään työalueella. Pääalueella olevat tulostimen tiedot eivät päivity automaattisesti. Päivitä tulostimen tiedot napsauttamalla pääalueen oikeassa yläkulmassa olevaa [Päivitä]-painiketta. Päivitä koko selaimen näyttö napsauttamalla selaimen Päivitä-painiketta. Näytössä voi olla virheitä ja käyttämisessä esiintyä ongelmia, jos käytät tuetun selaimen vanhempaa versiota tai JavaScript tai evästeiden käyttö on estetty selaimessa. Jos käytät välityspalvelinta, määritä selaimen asetukset tarpeen mukaan. Lisätietoja näistä asetuksista saat pääkäyttäjältä. Edellinen sivu ei välttämättä avaudu, vaikka selaimen Takaisin-painiketta painetaan. Paina tällöin selaimen Päivitä-painiketta. Käyttöliittymän kielen vaihtaminen Valitse haluamasi käyttöliittymän kieli [Kieli]-luettelosta. 45

48 4. Laitteen asetukset apuohjelmilla Ohjetiedoston asentaminen Asenna ohjeet seuraavalla tavalla. 1. Kopioi CD-levyllä oleva kansio [WIMHELP] tietokoneen kiintolevylle. Alla olevassa esimerkissä neuvotaan, miten [WIMHELP]-kansio kopioidaan C:\tmp\WIMHELPhakemistoon. 2. Mene Web Image Monitoriin ja valitse [Pääkäyttäjän työkalut] -sivulta [Ohjetiedoston asetukset]. 3. Kirjoita tekstiruutuun "C:\tmp\WIMHELP\". 4. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 5. Napsauta OK. Ohjeen näyttäminen TIIVISTELMÄ: Ennen kuin ohjetta käytetään ensimmäisen kerran, sen lähdetiedosto pitää asentaa tulostimen mukana tulleelta CD-levyltä. Ohje avautuu napsauttamalla ohjekuvaketta otsikkoalueella. Kun napsautat eli Ohje-kuvaketta pääalueella, pääalueen asetuskohteiden ohjeaiheet tulevat näkyviin. Valikko Seuraavassa käydään läpi selaimen valikkokohdat. DSH135 Pääsivu Tarkista järjestelmän nykyiset tiedot. Järjestelmäasetukset Määritä laitteen asetukset. 46

49 Web Image Monitorin käyttö Network Settings Määritä verkkoasetukset. IPsec-asetukset Määritä IPsec-asetukset. Tulosta luettelo/raportti Tulosta tulostimeen liittyvä luettelo/lista/raportti. Pääkäytt. työkalut Määritä pääkäyttäjän asetukset. Pääsivu [Tila]-välilehti Pääsivun [Tila]-välilehdellä voidaan tarkistaa laitteen järjestelmätiedot, paperikasetin tila ja väriainemäärät. [Laskuri]-välilehti Laskuritiedot voidaan tarkistaa pääsivun [Laskuri]-välilehdellä. [Tulostuslaskuri] Näyttää tulostettujen sivujen kokonaismäärän. [Laitetiedot]-välilehti Näyttää laitteen tiedot kuten laiteohjelmiston version ja muistin kokonaismäärän. Järjestelmäasetukset [Kasetin paperiasetukset] -välilehti Voit tehdä paperikasetteja koskevia asetuksia. [ Kasetti 1] Valitse kasetissa 1 olevan paperin koko ja tyyppi. [Ohisyöttötaso] Valitse ohisyöttötasolla olevan paperin koko ja tyyppi. [Kokovirheen tunnistus] Määritä ilmoittaako laite virheestä, jos paperi koko ei vastaa tulostustyön asetuksia. [Liitäntä]-välilehti [Kiinteä USB] Määrittää, voidaanko samaa tulostinohjainta käyttää USB-yhteydessä useille laitteille. 47

50 4. Laitteen asetukset apuohjelmilla Verkkoasetukset [Verkon tila] -välilehti [Yleistila] Voit tarkistaa kohteet [Ethernet-nopeus], [IPP-tulostimen nimi], [Verkkoversio], [Ethernet MACosoite], [Käytössä oleva liitäntä] ja [Wi-Fi Directin IP-osoite] (vain SP 220Nw ja SP 221Nw). [TCP/IP-tila] Voit tehdä seuraavat määritykset: [DHCP], [IP-osoite], [Aliverkon peite] ja [Yhdyskäytävä] IPv4:lle. [IPv6-määritys] -välilehti [IPv6] Valitse, onko IPv6 käytössä. [IPv6-osoite] Voit tehdä tai tarkistaa seuraavat määritykset: [DHCP], [Tilaton osoite], [Linkin paikall. osoite], [Manuaalisesti määritettävä osoite] IPv6:lle. [Verkkoasetukset]-välilehti [Verkkotulostusasetukset] Määritä, tulostetaanko käyttäen seuraavia: [IPP], [FTP], [RAW] tai [LPR]. [mdns-asetus] [DNS]-välilehti Määritä, otetaanko Multicast DNS käyttöön. [DNS] Voit tehdä seuraavat määritykset: [DNS-metodi], [Ensisijainen DNS-palvelin], [Toissijainen DNS-palvelin], [Domain-nimi], [IPv6 DNS-metodi], [Ensisijainen IPv6 DNS-palvelin], [Toissijainen IPv6 DNS-palvelin], [IPv6-domainnimi], [DNS-selvityksen ensisijaisuus], [DNS-aikakatkaisu (sekuntia)] ja [Isäntänimi]. [Automaattinen s-posti-ilmoitus] -välilehti Tällä välilehdellä olevat asetukset on tarkoitettu sähköposti-ilmoituksen lähettämiseen, kun laitteen tila muuttuu. Voit määrittää enintään kaksi vastaanottajaa. [Näytettävä nimi] Syötä sähköposti-ilmoituksen lähettäjän nimi. [Sähköpostiosoite] Syötä sähköposti-ilmoituksen vastaanottajan osoite. [Paperitukos]/[Paperi loppu]/[vaihda värikasetti pian]/[huoltokutsu]/[vaihda värikasetti]/ [Kansi auki] 48

51 Web Image Monitorin käyttö [SNMP]-välilehti Valitse, mistä asioista lähetetään ilmoitukset. [SNMP] Valitse voiko laite käyttää SNMP-palveluita. [Trap] Voit tehdä seuraavat määritykset: [Lähetä trap], [SNMP-hallinta-asema 1] ja [SNMP-hallintaasema 2]. [Yhteisö] Voit tehdä seuraavat määritykset: [Hae yhteisö] ja [Trap-yhteisö]. [Järjestelmä] [SMTP]-välilehti Syötä [Sijainti] ja [Yhteystiedot], jotka näytetään etusivulla. Voit tehdä seuraavat määritykset: [Ensisijainen SMTP-palvelin], [Porttinumero], [Todennustapa], [Käyttäjänimi], [Salasana], [Laitteen sähköpostiosoite] ja [Palvelimen aikakatkaisu (sekuntia)]. [POP3]-välilehti Voit tehdä seuraavat määritykset: [POP3-palv.], [Käyttäjätili], [Salasana] ja [Todennus]. [WLAN]-välilehti Toiminto on käytettävissä vain malleissa SP 220Nw ja SP 221Nw. [WLANin tila] Näytetään seuraavien asioiden tila: [WLANin tila], [MAC-osoite], [Yhteystapa], [SSID], [Langattoman signaalin tila] ja [WLAN]. [WLAN-asetukset] [SSID] Anna SSID-nimi. Voi sisältää 32 merkkiä. Kun napsautat [Skannausluettelo], näytetään tällä hetkellä käytettävissä olevien tukiasemien luettelo. Voit valita luettelosta SSID-nimen. [Yhteystapa] Oletusarvoksi on valittu [Infrastruktuuri]. Yhdistä siis laite langattomaan reitittimeen tai tukiasemaan. [Todennus] Valitse todennusmenetelmä. [WPA2-PSK] Kun tämä on valittuna, yhteys salataan CCMP:llä (AES). Kirjoita kenttään [WPAtunnuslause], joka sisältää 8-64 merkkiä. 49

52 4. Laitteen asetukset apuohjelmilla [Mixed Mode WPA/WPA2] [Salaus] Kun tämä on valittuna, yhteys salataan TKIP:llä/AES:llä. Kirjoita kenttään [WPAtunnuslause], joka sisältää 8-64 merkkiä. Valitse salausmenetelmä. [Ei mitään] Kun tämä on valittuna, yhteyttä ei salata. [WEP] Kun tämä on valittuna, yhteys salataan WEP:llä (Wired Equivalent Privacy). Määritä [WEP-avaimen pituus], [WEP-lähetysavaimen ID] ja [WEP-avaimen muoto] ja syötä [WEP-avain]. Seuraavassa taulukossa esitetään syötettävissä olevien merkkien määrä ja tyypit, näppäinasetuksista riippuen. WEP-avaimen pituus on 64 bittiä WEP-avaimen pituus on 128 bittiä WEP-muoto on Hex WEP-muoto on ASCII WEP-muoto on Hex WEP-muoto on ASCII WEP-avaimen enimmäispituus 10 merkkiä 5 merkkiä 26 merkkiä 13 merkkiä WEP-avaimeen kelpaavat merkit 0 9, A F, a f 0x20 0x7e 0 9, A F, a f 0x20 0x7e [Wi-Fi Direct -asetukset] [SSID] [Google Cloud] -välilehti Anna SSID-nimi. Voi sisältää 32 merkkiä. Toiminto on käytettävissä vain malleissa SP 220Nw ja SP 221Nw. [Google Cloud -tulostus] Valitse, onko [Google Cloud Print] käytössä. Jos se on pois käytöstä, [Paikallinen haku] ja [Aikakatkaisu (sekuntia)] -kenttiä ei voida muokata. [Rekisteröinnin tila] Näyttää Google Cloud -tulostuksen rekisteröinnin tilan. [Rekisteröintitili] Näyttää Google Cloud -tulostuksen rekisteröintiin käytetyn tilin (sähköpostiosoitteen). 50

53 Web Image Monitorin käyttö [Paikallinen haku] Valitse, otetaanko paikallinen haku käyttöön. [Aikakatkaisu (sekuntia)] Syötä aika, jonka laite odottaa ennen XMPP-toiminnon aikakatkaisua. IPsec-asetukset Toiminto on käytettävissä vain, kun järjestelmänvalvojan salasana on määritetty. [IPsec globaalit asetukset] -välilehti [IPsec-toiminto] Valitse, otetaanko IPsec käyttöön. [Oletus-policy] Valitse sallitaanko oletusarvoinen IPsec-policy. [Salli broadcast ja multicast] Valitse seuraavista palvelut, joissa ei käytetä IPsec-protokollaa: [DHCPv4], [DHCPv6], [SNMP], [mdns], [NetBIOS], [UDP-portti 53550] [ICMP ei suojattu] Valitse käytetäänkö IPsec-protokollaa ICMP-paketeille (IPv4 ja IPv6). [IPsec-policy-luettelo]-välilehti IPsec-policyjen luettelo avautuu napsauttamalla IP-suojausasetussivun [IPsec-policy-luettelo] -välilehteä. IPsec-policy määritetään valitsemalla IPsec-policy ja napsauttamalla [Muuta], joka avaa "IPsecpolicy-asetukset" -sivun. "IPsec-policy-asetukset"-sivulla voidaan määrittää seuraavat asetukset. IP-policy-asetukset [Nro] Anna IPsec-policylle numero väliltä Tässä valittu numero määrittää policyn sijainnin IPsec-policy-luettelossa. [Käyttöönotto] 51

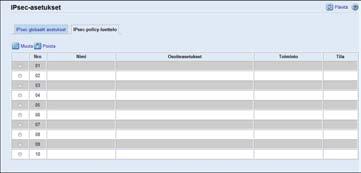

54 4. Laitteen asetukset apuohjelmilla Valitse otetaanko policy käyttöön vai poistetaanko se käytöstä. [Nimi] Syötä policyn nimi. Enintään 16 merkkiä. [Osoitetyyppi] IPsec-tiedonsiirrossa käytettävän IP-osoitteen tyyppi voi olla IPv4 tai IPv6. [Paikallinen osoite] Näyttää tämän tulostimen IP-osoitteen. [Etäosoite] Anna tiedonsiirrossa käytettävän laitteen IPv4- tai IPv6-osoite. Enintään 39 merkkiä. [Etuliitteen pituus] Anna etäosoitteen etuliitteen pituus väliltä Jos asetus jätetään tyhjäksi, arvoksi annetaan automaattisesti "32" (IPv4) tai "128" (IPv6). [Toiminto] Valitse IP-pakettien käsittelytapa: [Salli] IPsec-asetukset IP-paketit lähetetään ja vastaanotetaan ilman IPseciä. [Hylkää] IP-paketit hylätään. [Suojaus vaaditaan] IPsec on käytössä sekä lähetetyille että vastaanotetuille IP-paketeille. Jos valitaan [Suojaus vaaditaan], on määritettävä myös [IPsec-asetukset] ja [IKE-asetukset]. [Paketointityyppi] Valitse paketointityyppi: [Liikennöinti] IP-paketeista suojataan vain tietosisältö, kun tiedonsiirto tapahtuu IPsec-yhteensopivilla laitteilla. [Tunneli] Tämä valinta varmistaa IP-paketin kaikki osat. Suosittelemme tätä paketointityyppiä suojatuissa yhdyskäytävissä tapahtuvaan tiedonsiirtoon (esimerkiksi VPN-laitteet). [Turvaprotokolla] Valitse Turvaprotokolla: 52

55 Web Image Monitorin käyttö [AH] Luo vain todennusta tukevan turvallisen yhteyden. [ESP] Luo sekä todennusta että salausta tukevan turvallisen yhteyden. [ESP&AH] Luo turvallisen yhteyden, joka tukee pakettien sekä salausta että todennusta, mukaan lukien pakettien otsikot. Huomaa, että tämä protokolla ei ole käytettävissä, kun [Paketointityyppi] on [Tunneli]. [AH-todennusalgoritmi] Kun [Turvaprotokolla] on [AH] tai [ESP&AH], todennusalgoritmiksi voidaan valita: [MD5], [SHA1] [ESP-todennusalgoritmi] Kun [Turvaprotokolla] on [ESP] tai [ESP&AH], todennusalgoritmiksi voidaan valita: [Ei mitään], [DES], [3DES], [AES-128], [AES-192], [AES-256] [ESP-todennusalgoritmi] Kun [Turvaprotokolla] on [ESP], todennusalgoritmiksi voidaan valita: [MD5], [SHA1] [Elinaika] Määritä IPsec SA:n (Security Association) elinaika aikana tai tietomääränä. SA vanhenee, kun tässä määritetty aika on kulunut tai tietomäärä on saavutettu. [Avaimen PFS] IKE-asetukset Valitse otetaanko PFS (Perfect Forward Secrecy) käyttöön. [IKE-versio] Näyttää IKE-version. [Salausalgoritmi] Salausalgoritmiksi voidaan määrittää: [DES], [3DES], [AES-128], [AES-192], [AES-256] [Todennusalgoritmi] Todennusalgoritmiksi voidaan määrittää: [MD5], [SHA1] [IKE-voimassaolo] Määritä ISAKMP SA:n voimassaolo tietylle aikajaksolle. Syötä aika sekunteina. [IKE Diffie-Hellman-ryhmä] 53

56 4. Laitteen asetukset apuohjelmilla IKE-salausavaimen luontiin käytettävä IKE Diffie-Hellman-ryhmä voi olla: [DH1], [DH2] [Esijaettu avain] Määritä tiedonsiirtolaitteen todennuksessa käytettävä esijaettu avain (PSK, Pre-Shared Key). Enintään 32 merkkiä. [Avaimen PFS] Valitse otetaanko PFS (Perfect Forward Secrecy) käyttöön. Tulosta lista/raportti Tulosta luettelo/raportti [Testisivu] Tulostaa testisivun, josta tarkistetaan tulostusehdot. [Ylläpitosivu] Tulostaa ylläpitosivun. Pääkäyttäjän työkalut Pääkäyttäjä [Uusi salasana] Syötä uusi pääkäyttäjän salasana. Enintään 16 merkkiä. [Vahvista uusi salasana] Vahvista salasana syöttämällä se uudelleen. Nollaa asetukset [Nollaa verkkoasetukset] Valitse tämä palauttaaksesi verkkoasetukset niiden oletusarvoihin. [Nollaa valikon asetukset] Valitse tämä palauttaaksesi muut kuin verkkoasetukset. [Nollaa IPsec-asetukset] Valitse tämä tyhjentääksesi IP-suojausasetukset. [Nollaa IPsec-asetukset] näkyy vain, kun [Pääkäyttäjä]-välilehdelle on määritetty salasana. 54

57 Web Image Monitorin käyttö Varmuuskopioi asetukset Luo varmuuskopiotiedostot tulostimen asetuksista. Varmuuskopiotiedostoja voidaan tarvittaessa käyttää aikaisempien määritysten palauttamiseen. [Varmuuskopioi verkkoasetukset] Varmuuskopioi verkkoasetukset. [Varmuuskopioi valikon asetukset] Varmuuskopioi asetukset, jotka eivät liity verkkoon. [Varmuuskopioi IPsec-asetukset] Luo IP-suojausasetuksista varmuuskopiotiedoston. [Varmuuskopioi IPsec-asetukset] näkyy vain, kun [Pääkäyttäjä]-välilehdellä on määritetty salasana. Määritystietojen varmuuskopiotiedostot luodaan seuraavasti. 1. Valitse varmuuskopioitavat tietotyypit. 2. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 3. Napsauta [OK]. 4. Napsauta vahvistuksen valintaikkunassa [Tallenna]. 5. Siirry sijaintiin, johon varmuuskopiotiedosto tallennetaan. 6. Nimeä tiedosto ja napsauta [Tallenna]. Palauta asetukset Palauta tulostimen asetukset aikaisemmin luodusta varmuuskopiotiedostosta. [Tiedoston palautus] Anna palautettavan tiedoston polku ja nimi tai valitse tiedosto napsauttamalla [Selaa...]. Palauta määritystietojen varmuuskopiotiedostot seuraavasti. 1. Napsauta [Selaa...]. 2. Siirry hakemistoon, jossa palautettava varmuuskopiotiedosto sijaitsee. 3. Valitse varmuuskopiotiedosto ja napsauta [Avaa]. 4. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 5. Napsauta [OK]. Ohjetiedoston asetukset [Ohjetiedosto] Anna ohjetiedoston polku. 55

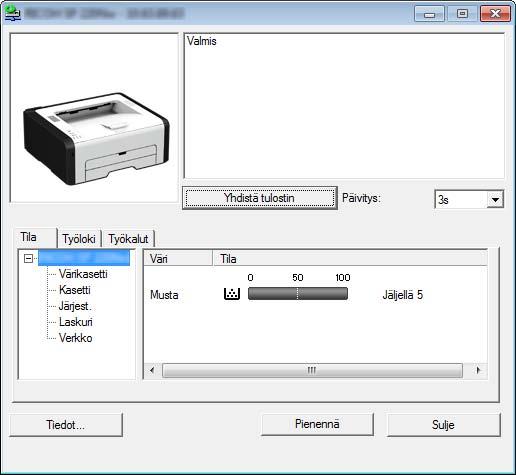

58 4. Laitteen asetukset apuohjelmilla Smart Organizing Monitorin käyttö Laitteen tila ja tilatiedot voidaan tarkistaa Smart Organizing Monitorista. Näytettävät kohteet vaihtelevat mallityypin mukaan. Smart Organizing Monitor Dialog -ikkunan avaaminen 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [SP 220 Series Software Utilities]. 3. Napsauta [Smart Organizing Monitor for SP 220 Series]. 4. Jos käyttämääsi laitetta ei ole valittu, napsauta [Connect Printer] ja tee jokin seuraavista: Valitse laitteen malli. Syötä laitteen IP-osoite käsin. Napsauta [Search Network Printer] etsiäksesi laite verkon kautta. 5. Napsauta [OK]. Tilatietojen tarkistaminen DSH160 56

59 Smart Organizing Monitorin käyttö 1. Kuva-alue Näyttää laitteen tilan kuvakkeena. 2. Välilehdet Laitteen tila -välilehti Tulostimen nimi Värikasetti Näyttää seuraavat ilmoitukset jäljellä olevasta väriaineesta: Jäljellä 1 5, ""Lähes tyhjä"" ja ""Tyhjä"" Kasetti Voit varmistaa seuraavat tiedot paperikaseteista. [Kasetti], [Tila], [Paperikoko], [Paperityyppi] Näyttää kuhunkin kasettiin ladatun paperin tyypin. Järjest. Näyttää tulostimen järjestelmätiedot kuten mallinimen, järjestelmän version ja muistin koon. Laskuri Näyttää laskuritietoja. Verkko Näyttää verkon tiedot, kuten tulostimen IP-osoitteen ja verkkoon liittyvät tiedot. Työraportti-välilehti Näyttää työraportin tiedot. Käyttäjän työkalut -välilehti 3. Viestialue Napsauta tulostaaksesi testisivuja tai huoltosivuja tai määritelläksesi laitteen asetuksia. Näyttää laitteen tilan viestinä. Lisätietoja virheilmoituksista, katso s. 69 "Smart Organizing Monitorin virhe- ja tilailmoitukset". 4. [Yhdistä tulostin] -näppäin Valitse tästä tulostinohjain. 5. [Päivitys:] Määritä näytön automaattinen päivitys. Laiteasetusten määrittäminen Smart Organizing Monitoria käytetään laiteasetusten muuttamiseen. 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat]. 2. Napsauta [SP 220 Series Software Utilities]. 3. Napsauta [Smart Organizing Monitor for SP 220 Series]. 57
