1 Laitteen turvallisen ja tarkoituksenmukaisen käytön varmistamiseksi tutustu kohtaan Turvallisuustiedot ennen laitteen käyttämistä. Käyttöohjeet

2

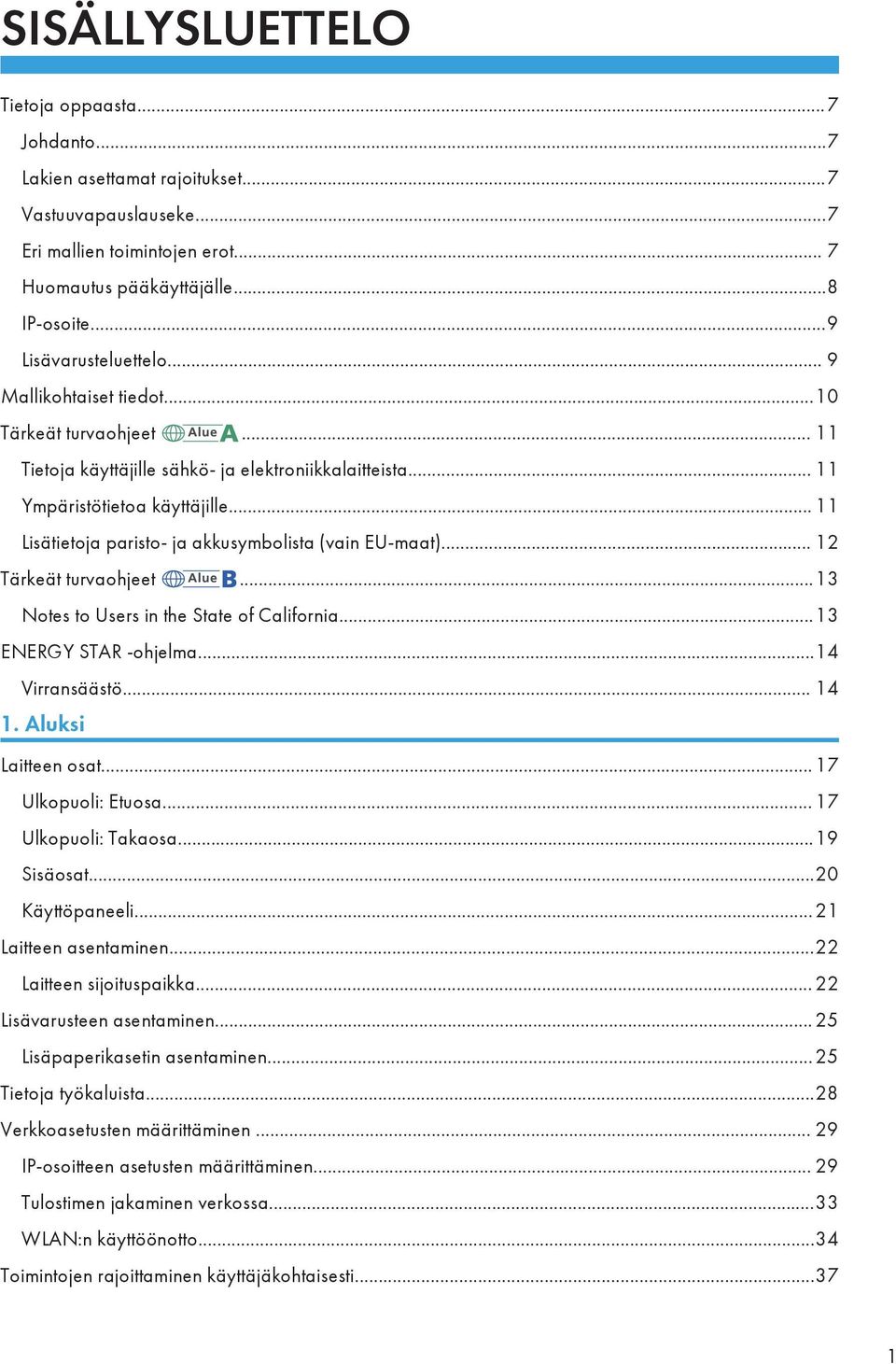

3 SISÄLLYSLUETTELO Tietoja oppaasta...7 Johdanto...7 Lakien asettamat rajoitukset...7 Vastuuvapauslauseke...7 Eri mallien toimintojen erot... 7 Huomautus pääkäyttäjälle...8 IP-osoite...9 Lisävarusteluettelo... 9 Mallikohtaiset tiedot...10 Tärkeät turvaohjeet Tietoja käyttäjille sähkö- ja elektroniikkalaitteista Ympäristötietoa käyttäjille Lisätietoja paristo- ja akkusymbolista (vain EU-maat) Tärkeät turvaohjeet...13 Notes to Users in the State of California...13 ENERGY STAR -ohjelma...14 Virransäästö Aluksi Laitteen osat...17 Ulkopuoli: Etuosa Ulkopuoli: Takaosa...19 Sisäosat...20 Käyttöpaneeli...21 Laitteen asentaminen...22 Laitteen sijoituspaikka Lisävarusteen asentaminen Lisäpaperikasetin asentaminen...25 Tietoja työkaluista...28 Verkkoasetusten määrittäminen IP-osoitteen asetusten määrittäminen Tulostimen jakaminen verkossa...33 WLAN:n käyttöönotto...34 Toimintojen rajoittaminen käyttäjäkohtaisesti

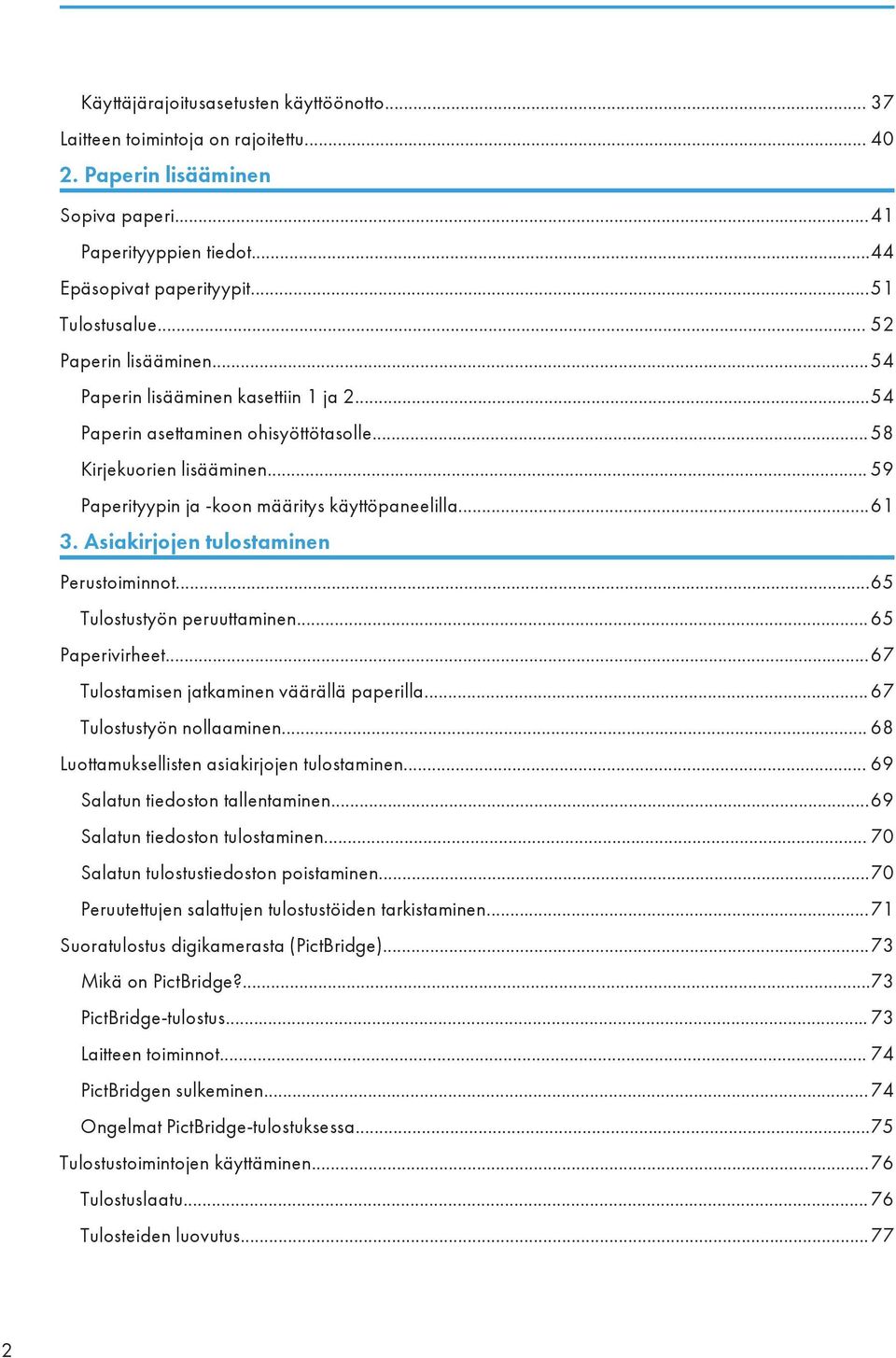

4 Käyttäjärajoitusasetusten käyttöönotto Laitteen toimintoja on rajoitettu Paperin lisääminen Sopiva paperi...41 Paperityyppien tiedot...44 Epäsopivat paperityypit...51 Tulostusalue Paperin lisääminen...54 Paperin lisääminen kasettiin 1 ja Paperin asettaminen ohisyöttötasolle Kirjekuorien lisääminen Paperityypin ja -koon määritys käyttöpaneelilla Asiakirjojen tulostaminen Perustoiminnot...65 Tulostustyön peruuttaminen Paperivirheet...67 Tulostamisen jatkaminen väärällä paperilla Tulostustyön nollaaminen Luottamuksellisten asiakirjojen tulostaminen Salatun tiedoston tallentaminen...69 Salatun tiedoston tulostaminen Salatun tulostustiedoston poistaminen...70 Peruutettujen salattujen tulostustöiden tarkistaminen...71 Suoratulostus digikamerasta (PictBridge)...73 Mikä on PictBridge?...73 PictBridge-tulostus Laitteen toiminnot PictBridgen sulkeminen...74 Ongelmat PictBridge-tulostuksessa...75 Tulostustoimintojen käyttäminen...76 Tulostuslaatu...76 Tulosteiden luovutus

5 4. Laitteen asetukset käyttöpaneelilta Peruskäyttö...79 Valikot Paperinsyöttö-valikko...81 Lista/testitulostus-valikko Konfigurointisivun tulostus Listojen/raporttien tyypit Ylläpito-valikko...86 Järjestelmävalikko Liitäntä-valikko...90 PCL-valikko PS-valikko Kielivalikko...97 Kielivalikon vaihtaminen Laitteen määritykset Web Image Monitorilla Web Image Monitorin käyttäminen Pääsivun näyttäminen Käyttöliittymän kielen vaihtaminen Järjestelmätietojen tarkistaminen Tila-välilehti Laskuri-välilehti Laitetiedot-välilehti Järjestelmäasetusten määrittäminen Kasetin paperiasetukset -välilehti I/O-ajastus-välilehti Mustavalkotulostuksen ensisijaisuuden välilehti Toimintojen rajoittaminen käyttäjäkohtaisesti Verkkoasetusten määrittäminen Verkon tila -välilehti IPv6-määritys-välilehti Verkkoasetukset-välilehti DNS-välilehti Automaattinen sähköposti-ilmoitus -välilehti

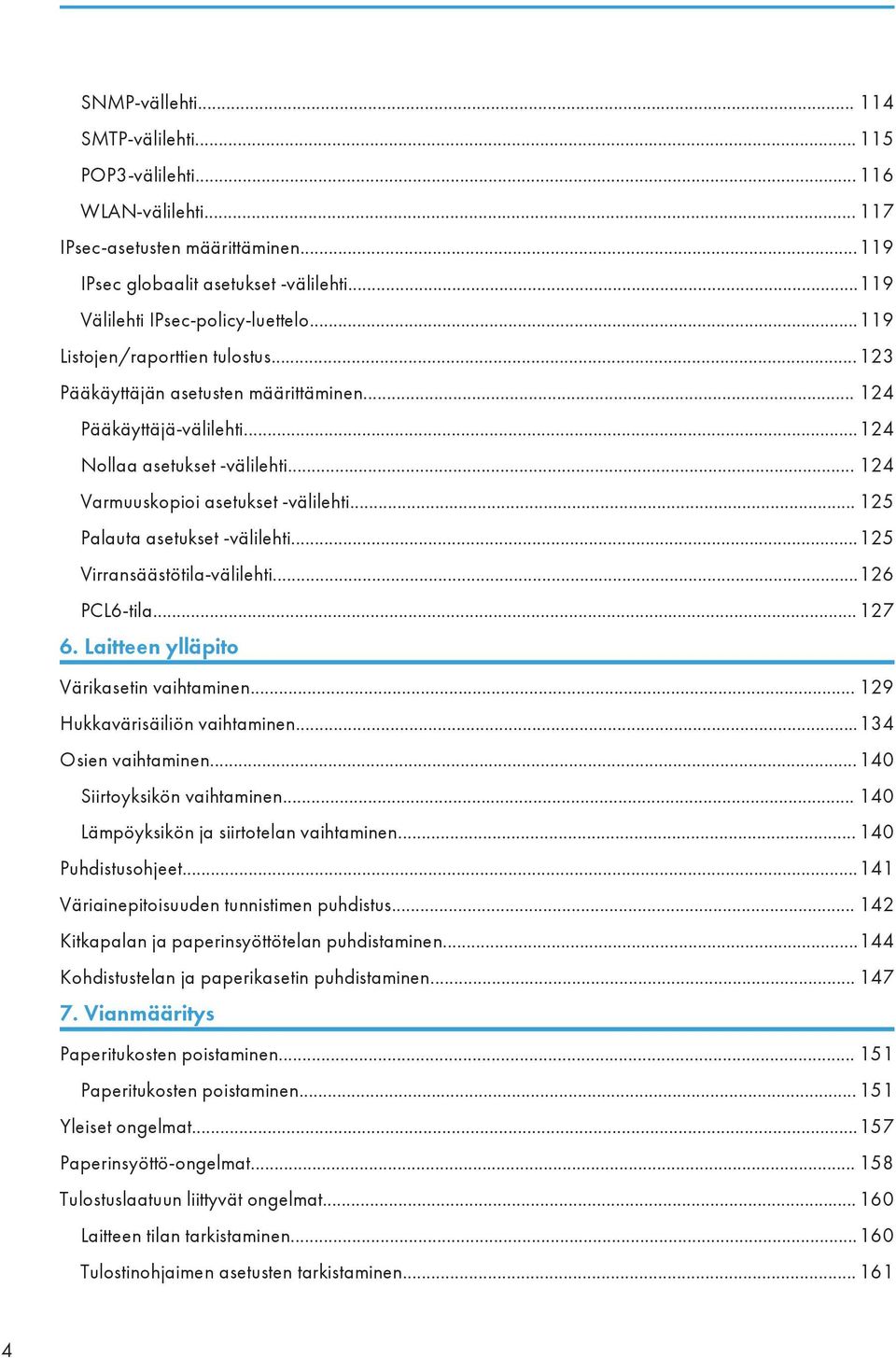

6 SNMP-vällehti SMTP-välilehti POP3-välilehti WLAN-välilehti IPsec-asetusten määrittäminen IPsec globaalit asetukset -välilehti Välilehti IPsec-policy-luettelo Listojen/raporttien tulostus Pääkäyttäjän asetusten määrittäminen Pääkäyttäjä-välilehti Nollaa asetukset -välilehti Varmuuskopioi asetukset -välilehti Palauta asetukset -välilehti Virransäästötila-välilehti PCL6-tila Laitteen ylläpito Värikasetin vaihtaminen Hukkavärisäiliön vaihtaminen Osien vaihtaminen Siirtoyksikön vaihtaminen Lämpöyksikön ja siirtotelan vaihtaminen Puhdistusohjeet Väriainepitoisuuden tunnistimen puhdistus Kitkapalan ja paperinsyöttötelan puhdistaminen Kohdistustelan ja paperikasetin puhdistaminen Vianmääritys Paperitukosten poistaminen Paperitukosten poistaminen Yleiset ongelmat Paperinsyöttö-ongelmat Tulostuslaatuun liittyvät ongelmat Laitteen tilan tarkistaminen Tulostinohjaimen asetusten tarkistaminen

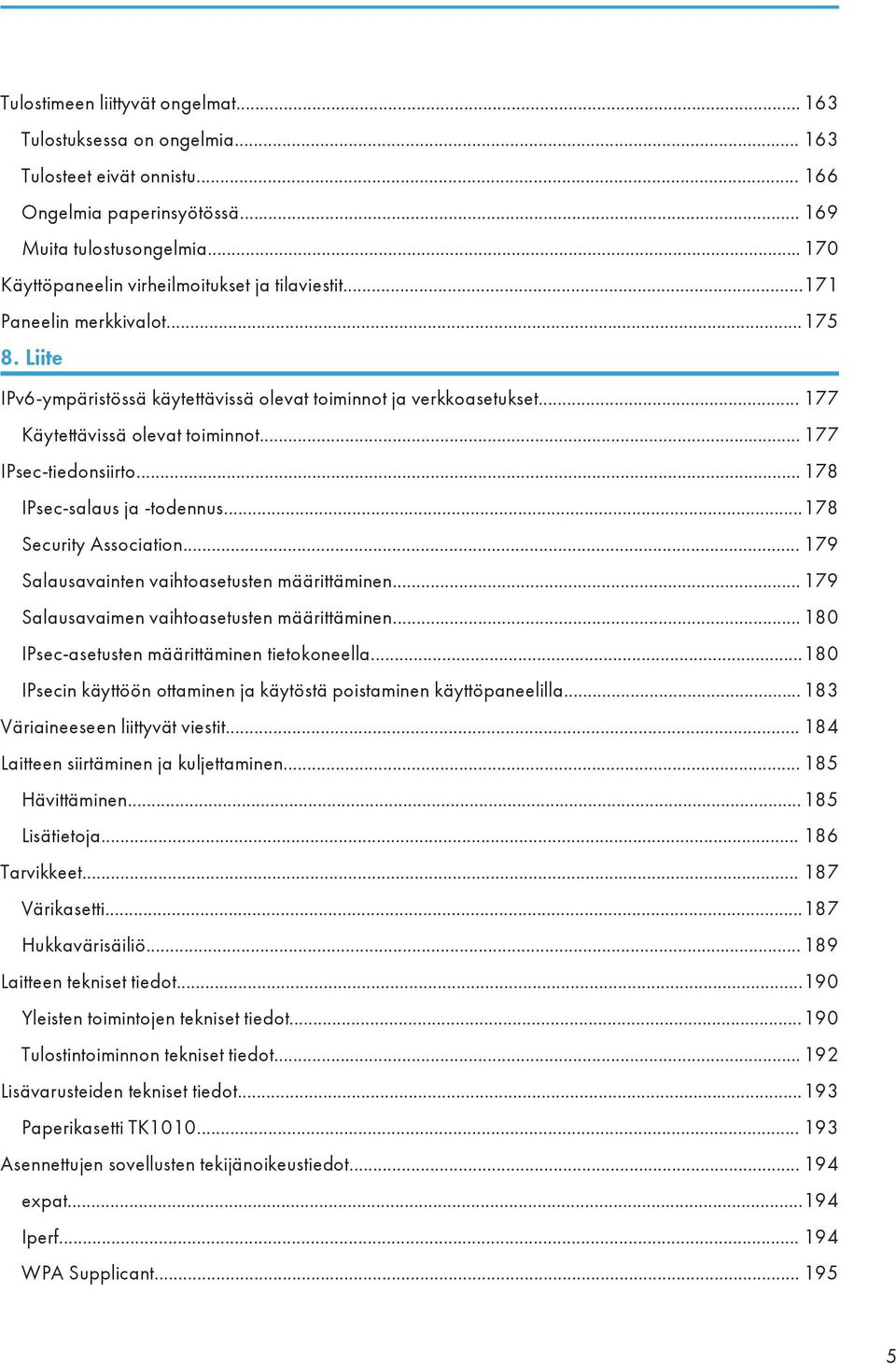

7 Tulostimeen liittyvät ongelmat Tulostuksessa on ongelmia Tulosteet eivät onnistu Ongelmia paperinsyötössä Muita tulostusongelmia Käyttöpaneelin virheilmoitukset ja tilaviestit Paneelin merkkivalot Liite IPv6-ympäristössä käytettävissä olevat toiminnot ja verkkoasetukset Käytettävissä olevat toiminnot IPsec-tiedonsiirto IPsec-salaus ja -todennus Security Association Salausavainten vaihtoasetusten määrittäminen Salausavaimen vaihtoasetusten määrittäminen IPsec-asetusten määrittäminen tietokoneella IPsecin käyttöön ottaminen ja käytöstä poistaminen käyttöpaneelilla Väriaineeseen liittyvät viestit Laitteen siirtäminen ja kuljettaminen Hävittäminen Lisätietoja Tarvikkeet Värikasetti Hukkavärisäiliö Laitteen tekniset tiedot Yleisten toimintojen tekniset tiedot Tulostintoiminnon tekniset tiedot Lisävarusteiden tekniset tiedot Paperikasetti TK Asennettujen sovellusten tekijänoikeustiedot expat Iperf WPA Supplicant

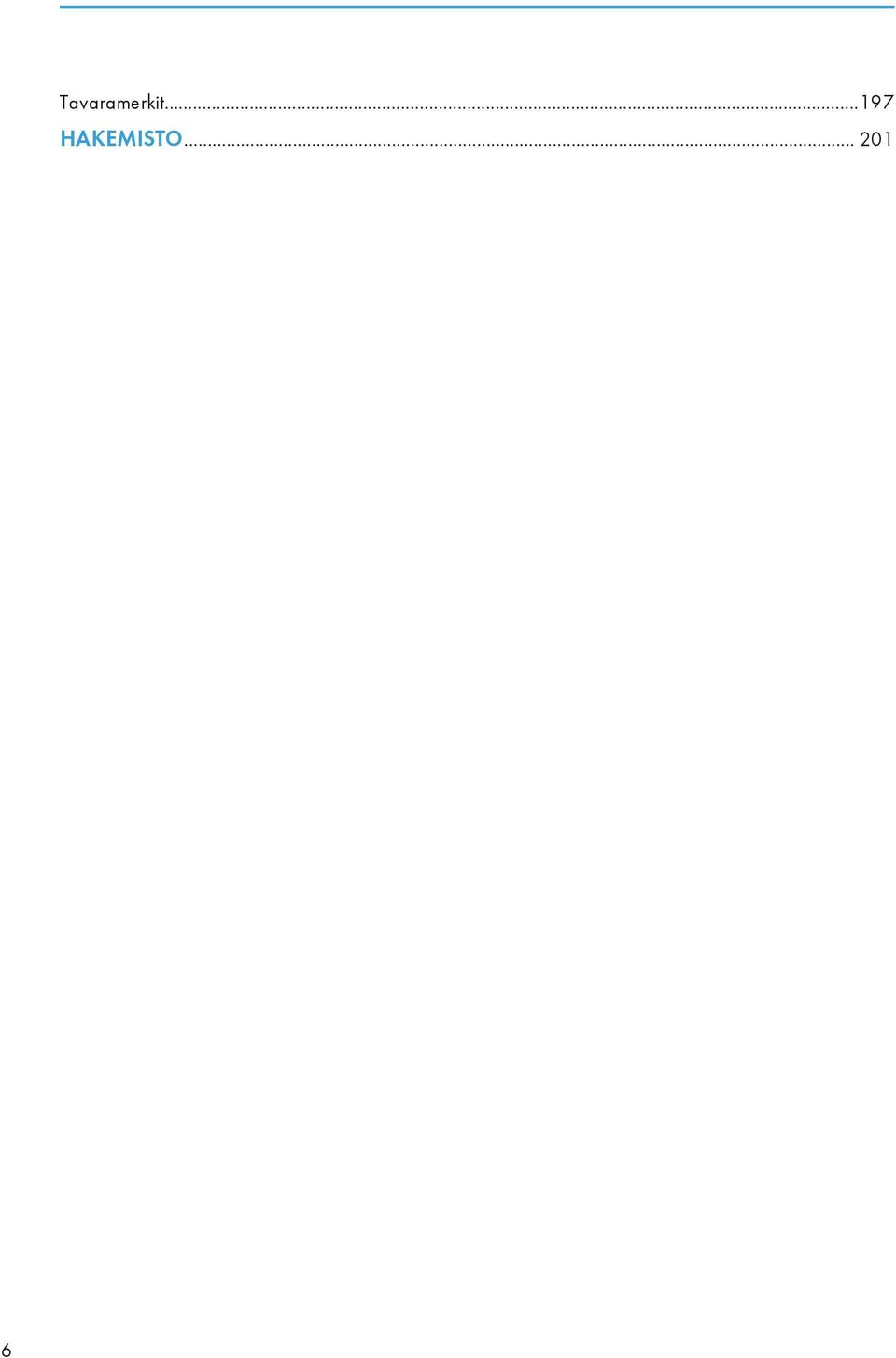

8 Tavaramerkit HAKEMISTO

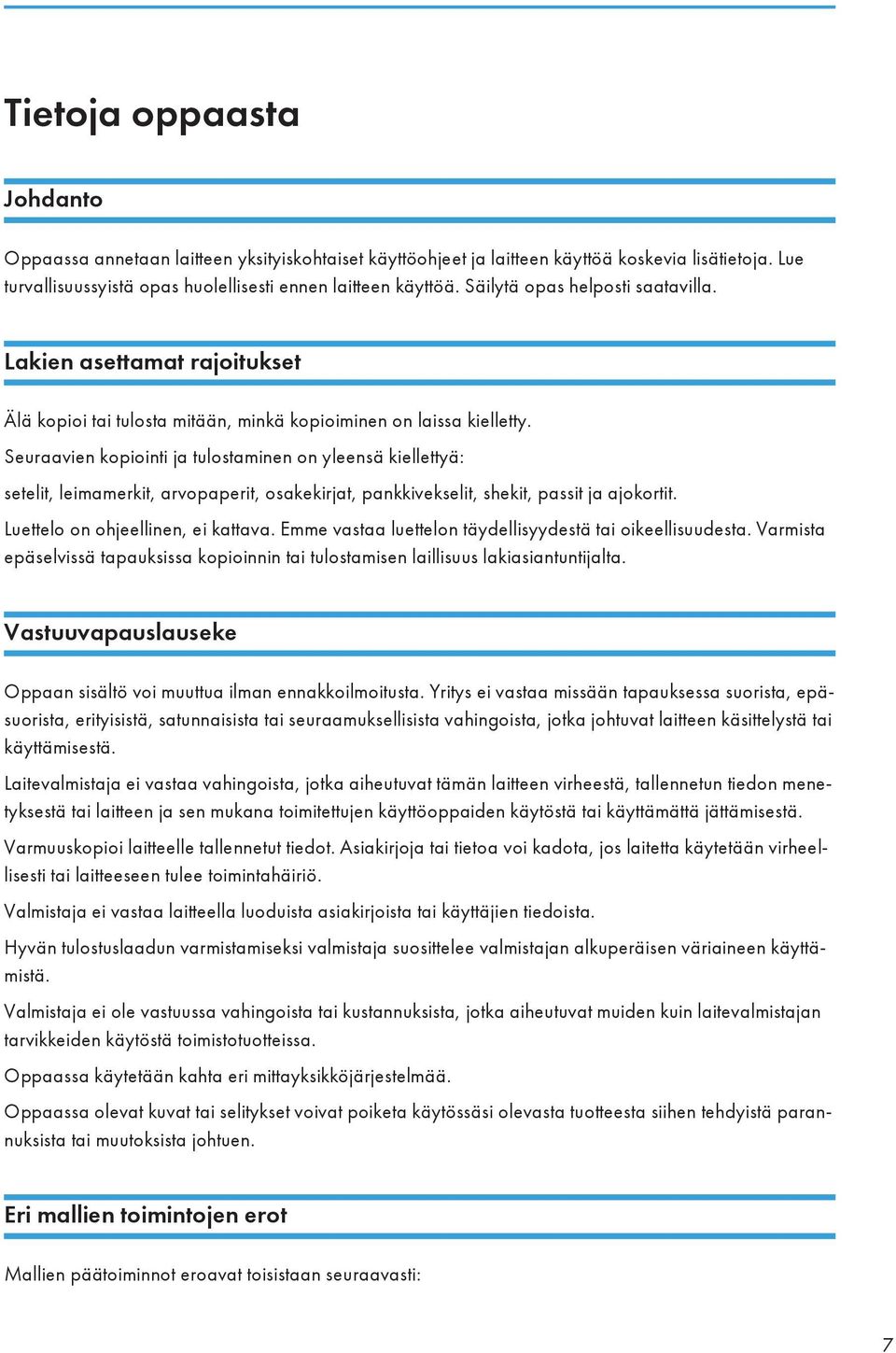

9 Tietoja oppaasta Johdanto Oppaassa annetaan laitteen yksityiskohtaiset käyttöohjeet ja laitteen käyttöä koskevia lisätietoja. Lue turvallisuussyistä opas huolellisesti ennen laitteen käyttöä. Säilytä opas helposti saatavilla. Lakien asettamat rajoitukset Älä kopioi tai tulosta mitään, minkä kopioiminen on laissa kielletty. Seuraavien kopiointi ja tulostaminen on yleensä kiellettyä: setelit, leimamerkit, arvopaperit, osakekirjat, pankkivekselit, shekit, passit ja ajokortit. Luettelo on ohjeellinen, ei kattava. Emme vastaa luettelon täydellisyydestä tai oikeellisuudesta. Varmista epäselvissä tapauksissa kopioinnin tai tulostamisen laillisuus lakiasiantuntijalta. Vastuuvapauslauseke Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. Yritys ei vastaa missään tapauksessa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, jotka johtuvat laitteen käsittelystä tai käyttämisestä. Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmuuskopioi laitteelle tallennetut tiedot. Asiakirjoja tai tietoa voi kadota, jos laitetta käytetään virheellisesti tai laitteeseen tulee toimintahäiriö. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Hyvän tulostuslaadun varmistamiseksi valmistaja suosittelee valmistajan alkuperäisen väriaineen käyttämistä. Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. Oppaassa käytetään kahta eri mittayksikköjärjestelmää. Oppaassa olevat kuvat tai selitykset voivat poiketa käytössäsi olevasta tuotteesta siihen tehdyistä parannuksista tai muutoksista johtuen. Eri mallien toimintojen erot Mallien päätoiminnot eroavat toisistaan seuraavasti: 7

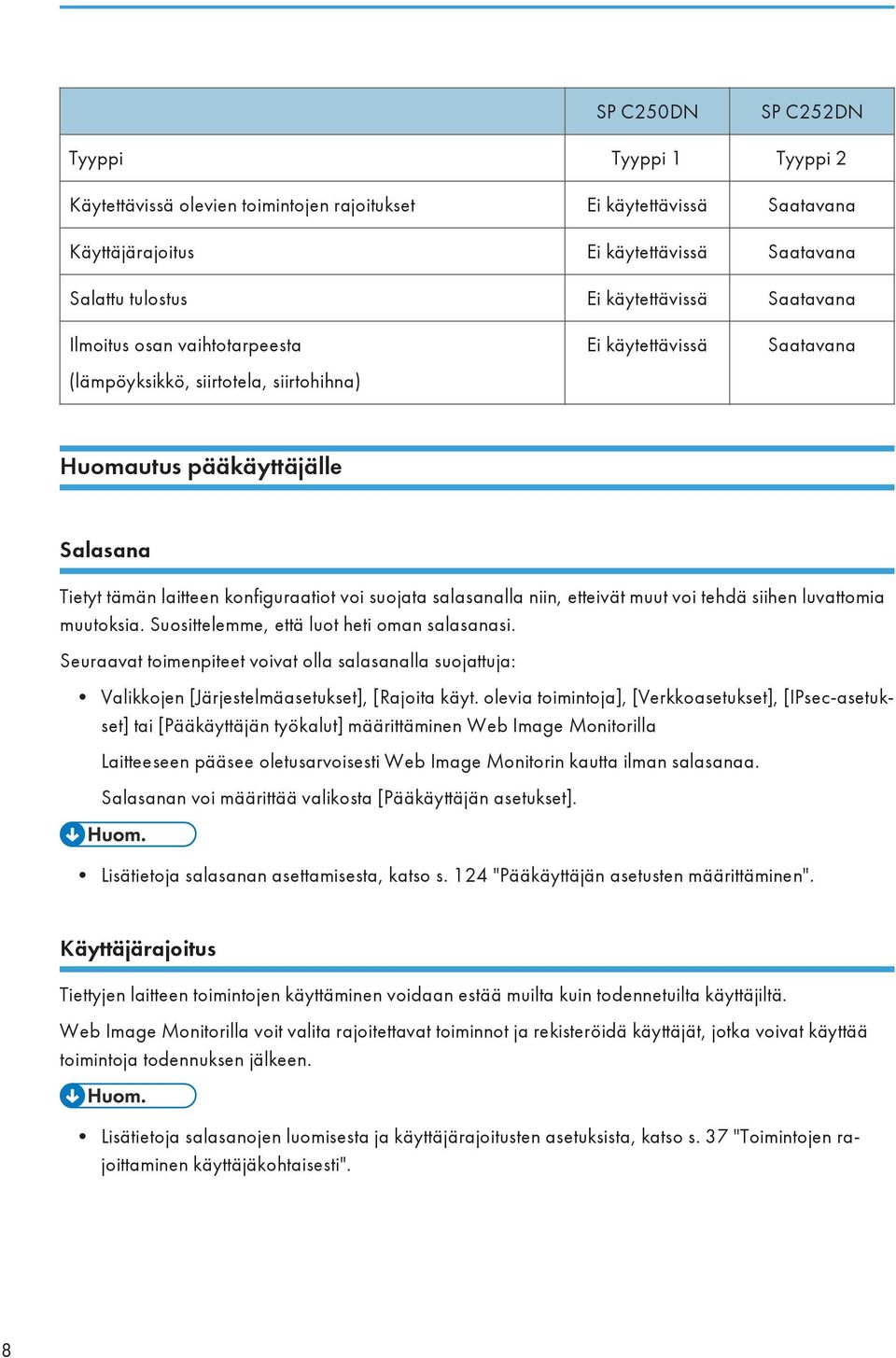

10 SP C250DN SP C252DN Tyyppi Tyyppi 1 Tyyppi 2 Käytettävissä olevien toimintojen rajoitukset Ei käytettävissä Saatavana Käyttäjärajoitus Ei käytettävissä Saatavana Salattu tulostus Ei käytettävissä Saatavana Ilmoitus osan vaihtotarpeesta (lämpöyksikkö, siirtotela, siirtohihna) Ei käytettävissä Saatavana Huomautus pääkäyttäjälle Salasana Tietyt tämän laitteen konfiguraatiot voi suojata salasanalla niin, etteivät muut voi tehdä siihen luvattomia muutoksia. Suosittelemme, että luot heti oman salasanasi. Seuraavat toimenpiteet voivat olla salasanalla suojattuja: Valikkojen [Järjestelmäasetukset], [Rajoita käyt. olevia toimintoja], [Verkkoasetukset], [IPsec-asetukset] tai [Pääkäyttäjän työkalut] määrittäminen Web Image Monitorilla Laitteeseen pääsee oletusarvoisesti Web Image Monitorin kautta ilman salasanaa. Salasanan voi määrittää valikosta [Pääkäyttäjän asetukset]. Lisätietoja salasanan asettamisesta, katso s. 124 "Pääkäyttäjän asetusten määrittäminen". Käyttäjärajoitus Tiettyjen laitteen toimintojen käyttäminen voidaan estää muilta kuin todennetuilta käyttäjiltä. Web Image Monitorilla voit valita rajoitettavat toiminnot ja rekisteröidä käyttäjät, jotka voivat käyttää toimintoja todennuksen jälkeen. Lisätietoja salasanojen luomisesta ja käyttäjärajoitusten asetuksista, katso s. 37 "Toimintojen rajoittaminen käyttäjäkohtaisesti". 8

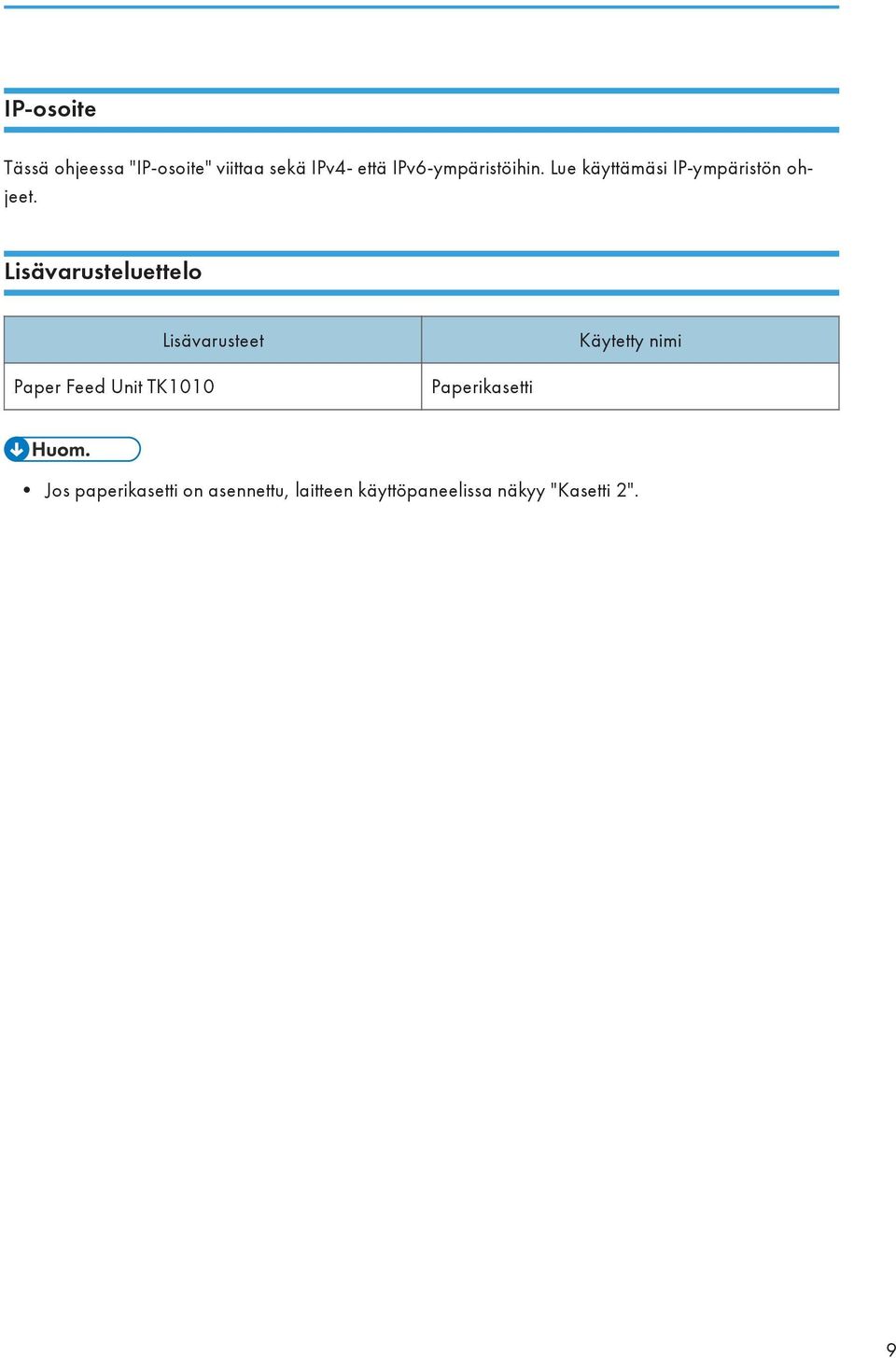

11 IP-osoite Tässä ohjeessa "IP-osoite" viittaa sekä IPv4- että IPv6-ympäristöihin. Lue käyttämäsi IP-ympäristön ohjeet. Lisävarusteluettelo Lisävarusteet Käytetty nimi Paper Feed Unit TK1010 Paperikasetti Jos paperikasetti on asennettu, laitteen käyttöpaneelissa näkyy "Kasetti 2". 9

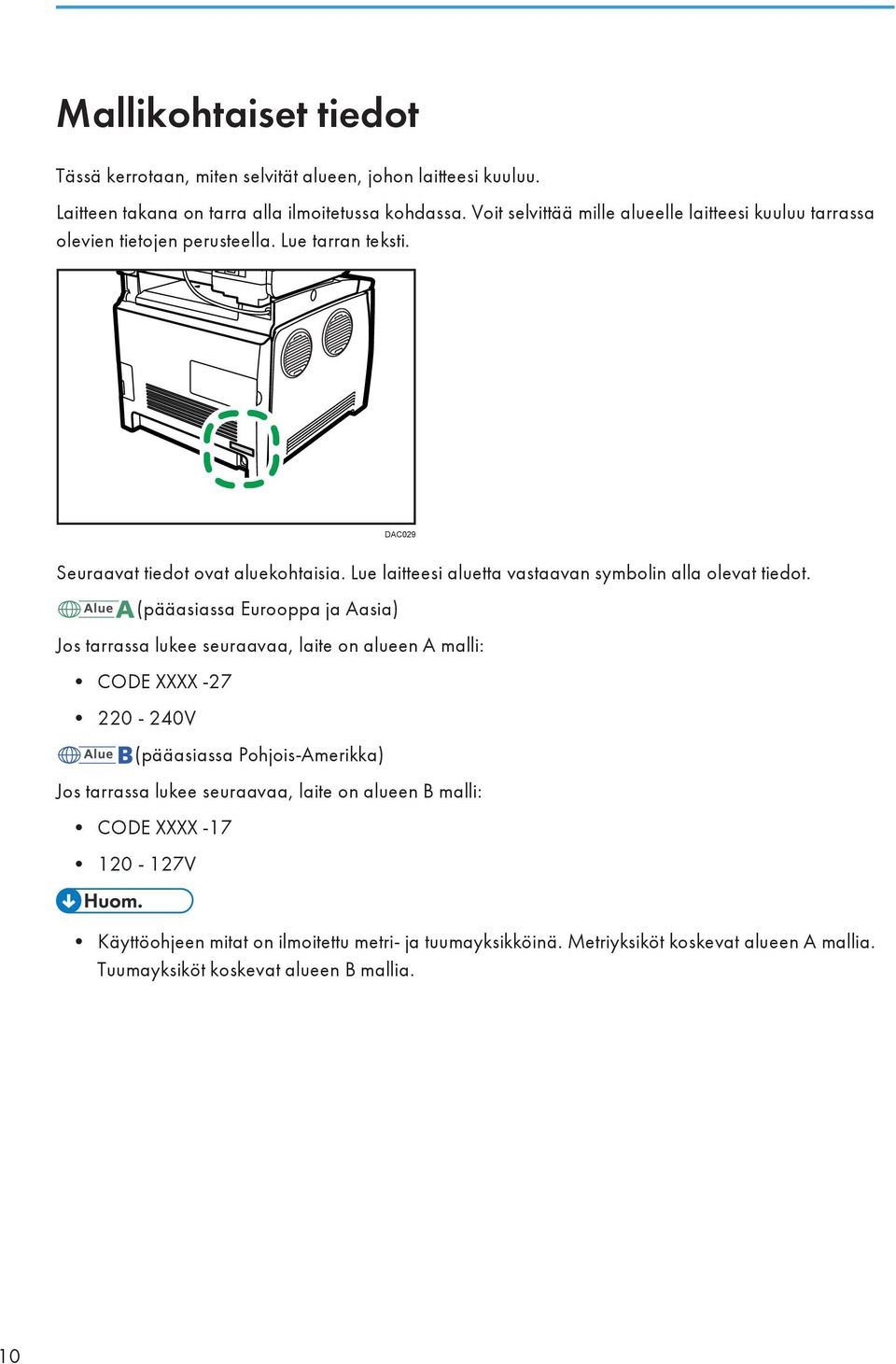

12 Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. DAC029 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. 10

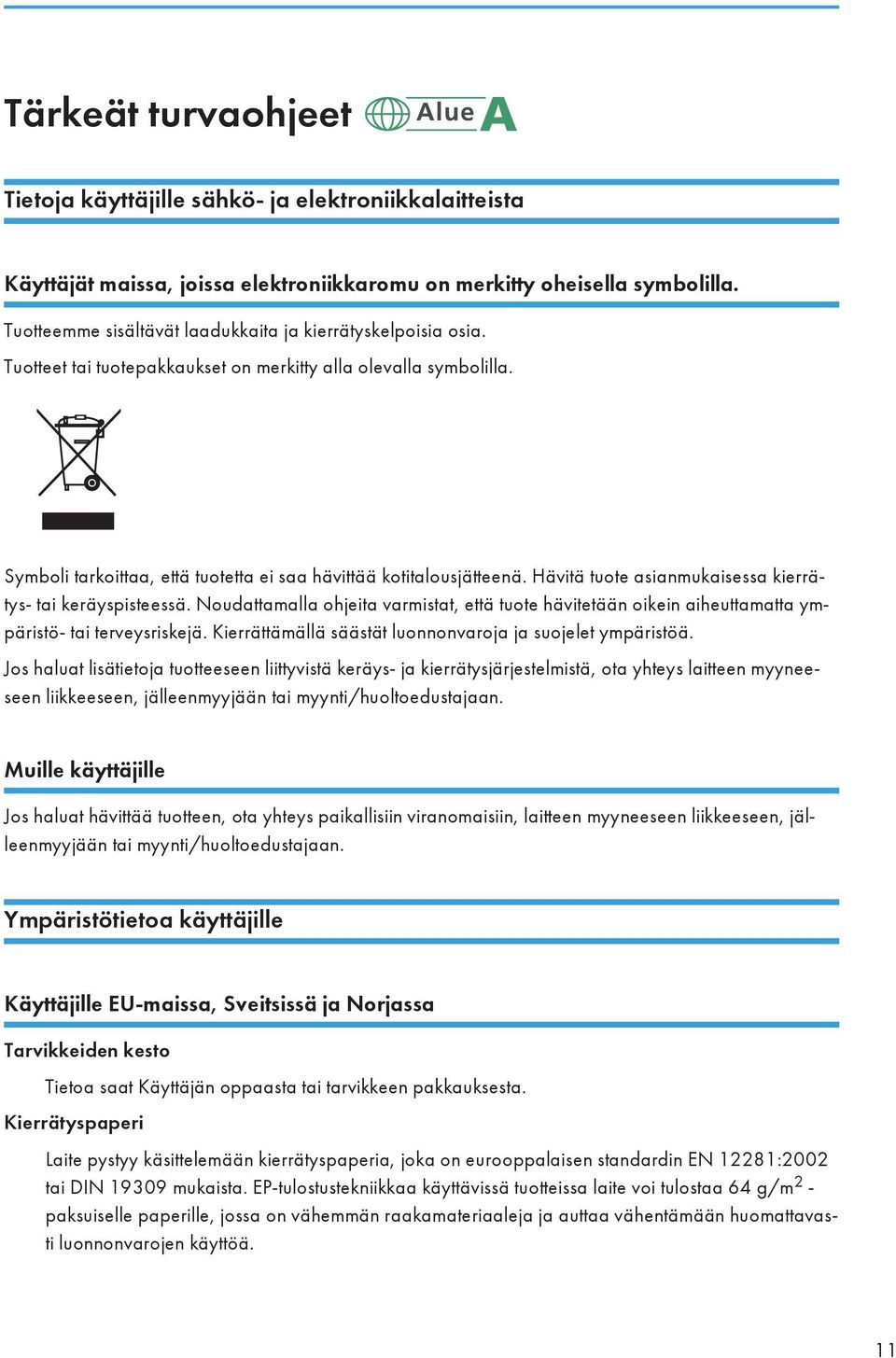

13 Tärkeät turvaohjeet Tietoja käyttäjille sähkö- ja elektroniikkalaitteista Käyttäjät maissa, joissa elektroniikkaromu on merkitty oheisella symbolilla. Tuotteemme sisältävät laadukkaita ja kierrätyskelpoisia osia. Tuotteet tai tuotepakkaukset on merkitty alla olevalla symbolilla. Symboli tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteenä. Hävitä tuote asianmukaisessa kierrätys- tai keräyspisteessä. Noudattamalla ohjeita varmistat, että tuote hävitetään oikein aiheuttamatta ympäristö- tai terveysriskejä. Kierrättämällä säästät luonnonvaroja ja suojelet ympäristöä. Jos haluat lisätietoja tuotteeseen liittyvistä keräys- ja kierrätysjärjestelmistä, ota yhteys laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Muille käyttäjille Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin, laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Ympäristötietoa käyttäjille Käyttäjille EU-maissa, Sveitsissä ja Norjassa Tarvikkeiden kesto Tietoa saat Käyttäjän oppaasta tai tarvikkeen pakkauksesta. Kierrätyspaperi Laite pystyy käsittelemään kierrätyspaperia, joka on eurooppalaisen standardin EN 12281:2002 tai DIN mukaista. EP-tulostustekniikkaa käyttävissä tuotteissa laite voi tulostaa 64 g/m 2 - paksuiselle paperille, jossa on vähemmän raakamateriaaleja ja auttaa vähentämään huomattavasti luonnonvarojen käyttöä. 11

14 Kaksipuoleistulostus (jos käytössä) Kaksipuoleistulostuksessa voidaan hyödyntää paperin molemmat puolet. Näin säästetään paperia ja vähennetään tulostettujen asiakirjojen määrää. Suosittelemme hyödyntämään kaksipuoleista tulostusmahdollisuutta. Väriaine- ja mustekasettien palautusohjelma Kierrätykseen toimitettavat väriaine- ja mustekasetit otetaan käyttäjiltä vastaan ilmaiseksi paikallisten säädösten mukaisesti. Lisätietoja palautusohjelmasta saat alla olevalta verkkosivulta tai huoltoedustajaltasi. Energiatehokkuus Laitteen käyttötavat vaikuttavat sen virrankulutukseen merkittävästi. Laite säästää sähköä siirtymällä valmiustilaan viimeisen sivun tulostuksen jälkeen. Valmiustilassa tulostusta voidaan jatkaa välittömästi. Jos laitetta ei käytetä tietyn ajan kuluessa, laite siirtyy virransäästötilaan. Valmius- ja virransäästötilassa laite kuluttaa vähemmän sähköä. Laite palautuu virransäästötilasta käyttötilaan hieman hitaammin kuin valmiustilasta. Laitteen virrankulutuksen oletusasetusten käyttäminen säästää eniten sähköä. Energy Star -vaatimukset täyttävät laitteet ovat aina energiatehokkaita. Lisätietoja paristo- ja akkusymbolista (vain EU-maat) Paristot ja akut on merkitty yllä olevalla symbolilla akkudirektiivin 2006/66/EY artikla 20 Tietoja loppukäyttäjille Liite II mukaisesti. Käytettyjä paristoja ja akkuja ei saa hävittää kotitalousjätteiden mukana. EU:ssa on erilliset keräysjärjestelmät sähkö- ja elektroniikkaromulle sekä paristoille ja akuille. Noudata paikallisia jätehuoltomääräyksiä. 12

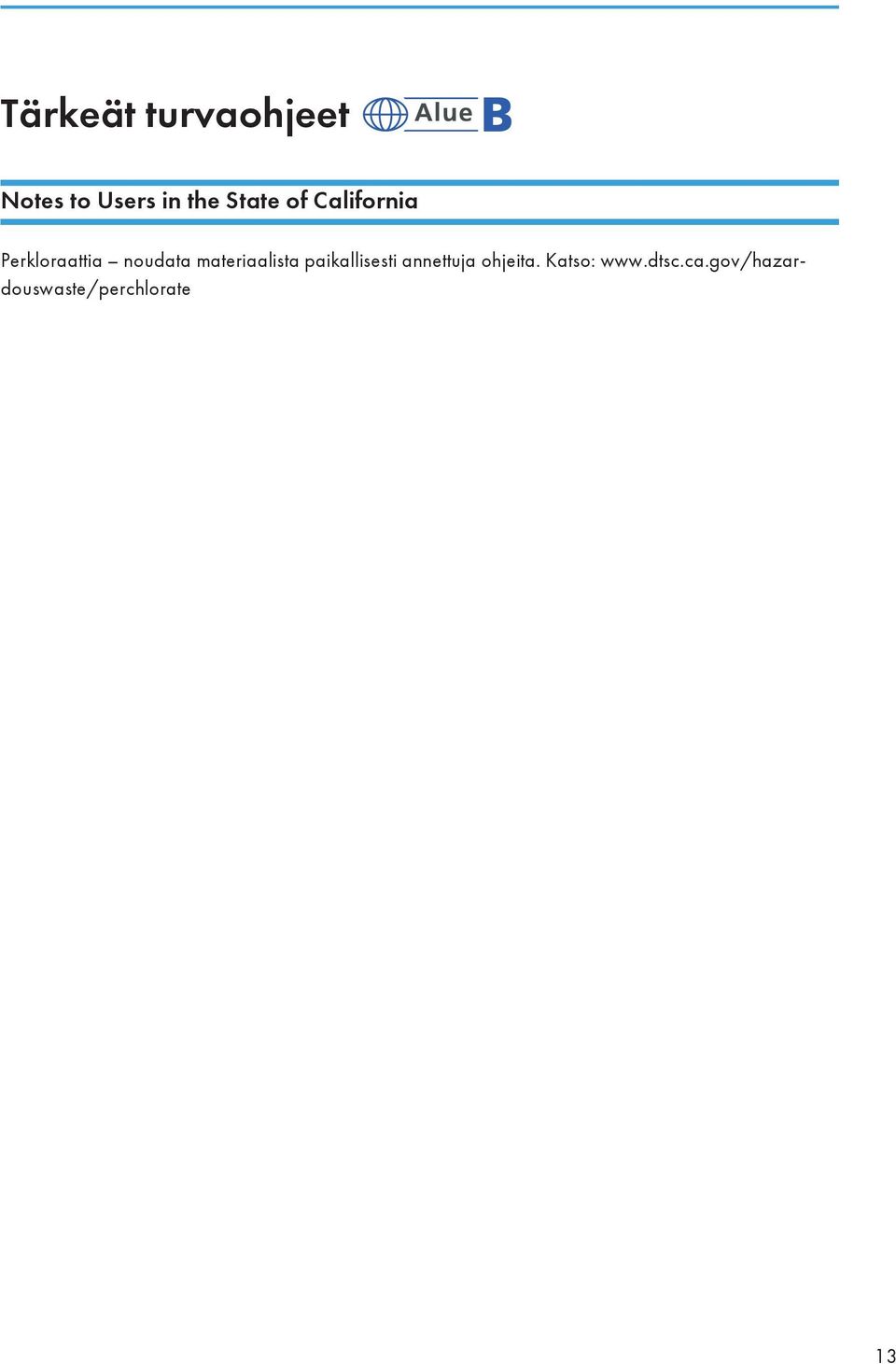

15 Tärkeät turvaohjeet Notes to Users in the State of California Perkloraattia noudata materiaalista paikallisesti annettuja ohjeita. Katso: 13

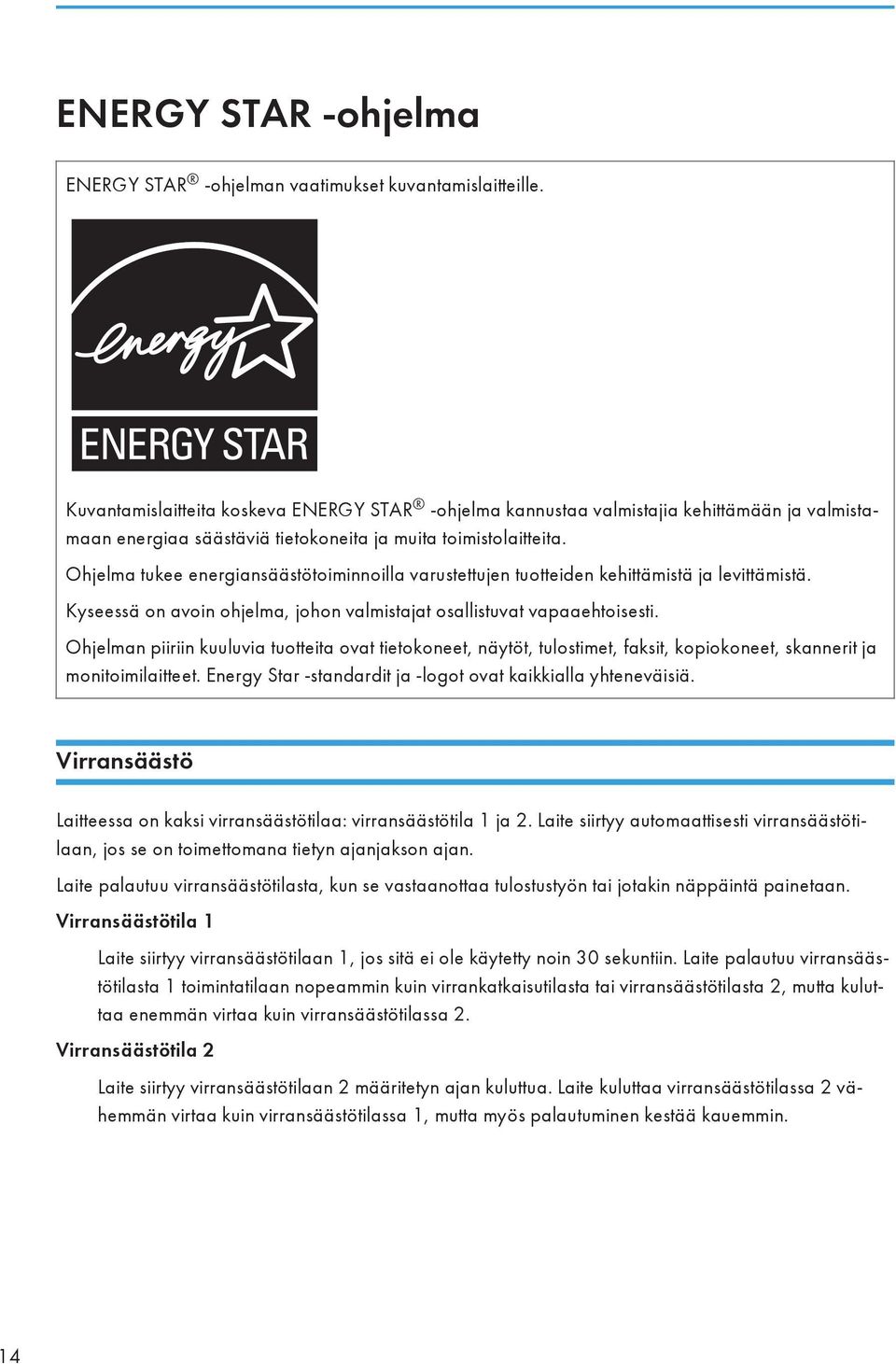

16 ENERGY STAR -ohjelma ENERGY STAR -ohjelman vaatimukset kuvantamislaitteille. Kuvantamislaitteita koskeva ENERGY STAR -ohjelma kannustaa valmistajia kehittämään ja valmistamaan energiaa säästäviä tietokoneita ja muita toimistolaitteita. Ohjelma tukee energiansäästötoiminnoilla varustettujen tuotteiden kehittämistä ja levittämistä. Kyseessä on avoin ohjelma, johon valmistajat osallistuvat vapaaehtoisesti. Ohjelman piiriin kuuluvia tuotteita ovat tietokoneet, näytöt, tulostimet, faksit, kopiokoneet, skannerit ja monitoimilaitteet. Energy Star -standardit ja -logot ovat kaikkialla yhteneväisiä. Virransäästö Laitteessa on kaksi virransäästötilaa: virransäästötila 1 ja 2. Laite siirtyy automaattisesti virransäästötilaan, jos se on toimettomana tietyn ajanjakson ajan. Laite palautuu virransäästötilasta, kun se vastaanottaa tulostustyön tai jotakin näppäintä painetaan. Virransäästötila 1 Laite siirtyy virransäästötilaan 1, jos sitä ei ole käytetty noin 30 sekuntiin. Laite palautuu virransäästötilasta 1 toimintatilaan nopeammin kuin virrankatkaisutilasta tai virransäästötilasta 2, mutta kuluttaa enemmän virtaa kuin virransäästötilassa 2. Virransäästötila 2 Laite siirtyy virransäästötilaan 2 määritetyn ajan kuluttua. Laite kuluttaa virransäästötilassa 2 vähemmän virtaa kuin virransäästötilassa 1, mutta myös palautuminen kestää kauemmin. 14

17 Tiedot Virransäästötila 1 Virrankulutus *1 80 W tai vähemmän Oletusaika Palautumisaika *1 30 sekuntia Enintään 10 sekuntia Virransäästötila 2 Virrankulutus *1 (pääasiassa Eurooppa ja Aasia) Enintään 3,8 W (pääasiassa Pohjois-Amerikka) 2,7 W tai vähemmän Oletusaika Palautumisaika *1 1 minuutti 30 sekuntia Kaksipuoleistoiminto *2 Vakio *1 Virrankulutus ja palautumisaika vaihtelevat laitteen tilan ja sijaintipaikan mukaan. *2 Täyttää ENERGY STAR -vaatimukset, kun käytössä on kaksipuoleiskasetti ja kaksipuoleistoiminto. Lisätietoja virransäästötiloista, katso s. 87 "Järjestelmävalikko". Jos laite on virransäästötilassa yhtäjaksoisesti 24 tuntia, laite palautuu automaattisesti normaaliin tilaan ja suorittaa ylläpitotoimia. 15

18 16

19 1. Aluksi Laitteen osat Tässä annetaan laitteen osien nimet ja kuvataan lyhyesti niiden toiminnot. Ulkopuoli: Etuosa DAC Yläkansi Avaa tämä kansi värikasetin vaihtamista varten. 2. Käyttöpaneeli Laitteen käyttönäppäimet ja tilan merkkivalot. 3. Virtakytkin Päävirtakytkimellä käynnistetään ja sammutetaan laitteen päävirta. 4. Päätyesteet Käytä päätyohjainta estääksesi paperia putoamasta, kun tulostat suuren määrän arkkeja kerralla. Päätyohjain voidaan säätää A4/Letter- tai Legal-kokoon. 5. Vakiotaso Luovutetut arkit pinotaan tähän tulostuspuoli alaspäin. 17

20 1. Aluksi 6. Paperituki Avaa paperituki, jos tulosteet ovat taipuneita. Paperituki avautuu, kun painat sen laitteen takaosan puoleista päätä. 7. Yläkannen avauskahva Avaa tämä kansi, kun vaihdat värikasetteja. 8. Etukansi Avaa tämä kansi, kun vaihdat hukkavärisäiliön tai poistat paperitukoksia. 9. Kasetti 1 Kasettiin mahtuu enintään 250 arkkia. 10. Ohisyöttötaso Ohisyöttötasolle asetetaan yksi arkki kerrallaan. Nosta pidäke alla kuvatulla tavalla estääksesi A4- tai letter-kokoisia papereita putoamasta. DAC034 Nosta pidäke alla kuvatulla tavalla estääksesi legal-kokoisia papereita putoamasta DAC035 18

21 Laitteen osat Ulkopuoli: Takaosa DAC Etukannen avauskahva Avaa etukansi vetämällä tästä laitteen oikealla puolella olevasta vivusta. 2. Liitäntäkansi Poista kansi, kun kytket kaapelit laitteeseen. 3. Ethernet-portti Verkkokaapeli kytketään tähän. 4. USB-liitäntä Voit liittää digikameran laitteeseen USB-kaapelilla. Näin voit tulostaa kuvat suoraan digikamerasta ilman tietokonetta. 5. USB-portti Laitteen ja tietokoneen välinen USB-kaapeli liitetään tähän. 6. Virtaliitin Laitteen virtajohto liitetään tähän. 7. Takakansi Poista kansi, jos laitat kasettiin 1 paperia, joka on suurempaa kuin A4. 19

22 1. Aluksi Sisäosat DAC Värikasetit Värikasetit asennetaan laitteeseen takapuolelta tässä järjestyksessä: syaani (C), magenta (M), keltainen (Y) ja musta (K). Laitteen näytölle tulee ilmoitus, kun värikasetti on vaihdettava ja myös siitä, että värikasetti on vaihdettava pikapuoliin. 2. Lämpöyksikön vipu Laske vasen ja oikea vipu alas, kun tulostat kirjekuorille. 3. Lämpöyksikkö Kiinnittää väriaineen paperiin. Voit joutua siirtämään lämpöyksikköä, kun selvität paperitukoksia. 4. Hukkavärisäiliö Hukkavärisäiliö kerää tulostuksessa yli jäävän väriaineen. 5. Siirtoyksikkö Tämä on poistettava, kun vaihdat hukkavärisäiliötä. Lisätietoja laitteen näytölle tulevista kulutustarvikkeiden vaihtokehotuksista, katso s. 171 "Käyttöpaneelin virheilmoitukset ja tilaviestit". 20

23 Laitteen osat Käyttöpaneeli DAC [Seis/Aloita]-näppäin Painamalla tätä näppäintä tietokoneelta tuleva tietovirta pysähtyy. 2. [Työn nollaus] -näppäin Tällä näppäimellä voit peruuttaa tulostettavana tai vastaanotettavana olevan työn. 3. [Valikko]-näppäin Tällä näppäimellä voit määrittää tai tarkistaa laitteen asetukset. Palaa aloitusnäyttöön painamalla taas [Valikko]. 4. Näyttö Näyttää nykyisen tilan ja viestit. 5. [Poistu]-näppäin Tätä näppäintä painamalla voit peruuttaa toiminnon tai palata edelliseen näyttöön. 6. [OK]-näppäin Tätä näppäintä painamalla voit vahvistaa asetukset ja asetusarvot tai siirtyä seuraavalle valikkotasolle. 7. Selausnäppäimet Paina näytön vierittämiseksi tai arvojen säätämiseksi. 8. Tiedonsiirron merkkivalo Merkkivalo vilkkuu, kun laite vastaanottaa tietoja tietokoneelta. Tiedon vastaanoton merkkivalo palaa jatkuvasti, kun tulostimella on tulostettavia tietoja. 9. Virhemerkkivalo Punainen valo syttyy virheen sattuessa. Katso näytöstä virheilmoitus. Vilkkuu keltaisena, kun väriaine on lähes lopussa. 10. Virran merkkivalo Merkkivalo palaa, kun virta on päällä. Valo ei pala, kun virta on pois päältä. Käyttöpaneelin väri vaihtelee mallin mukaan. 21

24 1. Aluksi Laitteen asentaminen Laitteen sijoituspaikka Harkitse laitteen sijoituspaikka huolellisesti, sillä ympäristötekijät vaikuttavat sen toimintaan. Älä käytä helposti syttyviä suihkeita tai liuottimia laitteen läheisyydessä. Älä myöskään säilytä niitä laitteen läheisyydessä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä aseta maljakoita, kasveja, mukeja, lääkkeitä, pieniä metalliesineitä tai vettä tai muita nesteitä sisältäviä astioita laitteen päälle tai lähelle. Nesteiden tai vieraiden esineiden joutumisesta laitteeseen voi seurata tulipalo tai sähköisku. Suojaa kosteudelta ja pölyltä. Pöly ja kosteus voivat aiheuttaa tulipalon tai sähköiskun. Älä sijoita tuotetta epävakaalle tai kaltevalle alustalle. Kaatuminen aiheuttaa loukkaantumisvaaran. Älä aseta laitteen päälle raskaita esineitä. Laite voi kaatua ja aiheuttaa loukkaantumisvaaran. Noudata valmistajan suosituksia laitteen sijoituspaikan suhteen. Laitteen käyttämisestä muussa kuin kosteus- ja lämpötilasuositusten mukaisessa ympäristössä voi seurata sähköisku tai tulipalo. Pidä pistokkeen alue puhtaana pölystä. Kerääntynyt pöly voi syttyä ja aiheuttaa tulipalon. Laitteen käyttötilan tulee olla riittävän tilava ja hyvin tuuletettu. Hyvä tuuletus on tärkeää varsinkin silloin, kun laitetta käytetään paljon. Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon. Tuotetta ei voi sijoittaa tiloihin, joiden ilma on suolapitoista tai sisältää syövyttäviä kaasuja. Tuotetta ei myöskään saa sijoittaa tiloihin, joissa käsitellään kemikaaleja (kuten laboratorioon). Tuotteeseen voi tulla toimintahäiriöitä. Tulostimen vaatima tila Vapaata tilaa tarvitaan (vähintään) seuraavasti: 22

25 Laitteen asentaminen 33 cm (13 tuumaa) 20 cm (7,9 tuumaa) 10 cm (4 tuumaa) 70 cm (27,6 tuumaa) 10 cm (4 tuumaa) DAC021 Optimaaliset olosuhteet Sallitut ja suositeltavat lämpötila- ja kosteusarvot: DAC581 Valkoinen alue: sallittu vaihtelualue Harmaa alue: suositeltava vaihtelualue Otsonikertymän välttämiseksi tulostin on sijoitettava riittävän suureen ja hyvin ilmastoituun tilaan, jonka ilmanvaihto on yli 30 m 3 /h/hlö. Epäsopivat ympäristöt Tilat, joissa laite altistuu suoralle auringonvalolle tai muulle voimakkaalle valolle Pölyiset tilat Tilat, joissa on syövyttäviä kaasuja Liian kylmät, kuumat tai kosteat tilat 23

26 1. Aluksi Ilmastointilaitteiden ilmavirtausten välitön läheisyys Lämmityslaitteiden välitön läheisyys Ilmastointilaitteiden tai ilmankostuttimien välitön läheisyys Muiden elektronisten laitteiden välitön läheisyys Tilat, joissa laite altistuu voimakkaalle tärinälle Tuuletus Jos laitetta käytetään pitkään tai sillä tulostetaan paljon pienessä tilassa, jossa ei ole riittävää ilmanvaihtoa, laitteesta voi tulla outoa hajua. Myös tulostetut paperit saattavat haista oudolta. Tuuleta säännöllisesti, jotta työskentelytilat pysyvät miellyttävinä. Sijoita laite niin, ettei poistoilmaa ole suunnattu suoraan ihmisiin päin. Ilmanvaihdon pitäisi olla yli 30 m 3 /tunti/henkilö. Uuden laitteen haju Kun laite on uusi, se saattaa haista erikoiselta. Haju häviää noin viikon kuluessa. Kun havaitset oudon hajun, huolehdi riittävästä ilmanvaihdosta. Virtalähde (pääasiassa Eurooppa ja Aasia) V, 6 A, 50/60 Hz (pääasiassa Pohjois-Amerikka) V, 11 A, 60 Hz Käytä ainoastaan yllä mainittuja virtalähteitä. 24

27 Lisävarusteen asentaminen Lisävarusteen asentaminen Tässä osassa kerrotaan lisävarusteiden asennuksesta. Lisäpaperikasetin asentaminen Älä koske virtapistokkeen piikkeihin metalliesineellä. Tulipalon ja sähköiskun vaara. Virtajohdon käsittely märillä käsillä on vaarallista. Sähköiskun vaara. Irrota aina virtajohdot pistorasiasta ja anna päälaitteen jäähtyä täysin ennen lisävarusteiden asentamista tai poistamista. Ohjeen noudattamatta jättäminen voi aiheuttaa palovammoja. Laite painaa noin 23,8 kg (52,5 lb.). Laitteen siirtämiseen tarvitaan kaksi henkilöä. Käytä laitteen molemmilla puolilla olevia kahvoja ja nosta hitaasti. Jos laite pääsee putoamaan, se menee todennäköisesti rikki ja voi aiheuttaa henkilövahinkoja. Paperikasetin huolimaton nostaminen tai pudottaminen voi aiheuttaa vahinkoja. Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Jos johto irrotetaan nykäisemällä, se voi vahingoittua. Vaurioituneet johdot ja pistokkeet voivat aiheuttaa sähkövahinko- tai tulipalovaaran. Kasetti 1 tarvitaan, kun käytetään lisäpaperikasettia. Ilman kasettia 1 tapahtuu paperitukos. Laitteen nostamiseen vaaditaan kaksi henkilöä. Älä pitele kasetista konetta nostettaessa. 1. Tarkista, että pakkaus sisältää paperikasetin. DAC047 25

28 1. Aluksi 2. Sammuta laite virtakytkimestä ja irrota laitteen virtajohto pistorasiasta. 3. Irrota lisäpaperikasetista teipit. DAC Nosta laitetta sen molemmilla puolilla olevista kahvoista. DAC Lisäpaperikasetissa on pystyssä kolme tappia. Kohdista ne laitteen alapuolella oleviin reikiin ja laske laite sitten varovasti alas. DAC Tulosta lisäpaperikasetin asentamisen jälkeen konfigurointisivu laitekokoonpanon tarkistamiseksi. Jos paperikasetti on asennettu oikein, konfigurointisivun Paperilähde-valikossa näkyy Kasetti 2. 26

29 Lisävarusteen asentaminen Kun olet asentanut lisävarusteena saatavan paperikasetin, valitse tulostinohjaimesta kasetti 2. Lisätietoja, katso tulostinohjaimen ohje. Jos uusi laite näkyy kokoonpanon lisävarusteissa, se on asennettu oikein. Jos lisäpaperikasettia ei ole asennettu kunnolla, yritä asentaa se uudelleen toistamalla menettely. Jos ongelma ei poistunut, ota yhteys myynti- tai huoltoedustajaan. Lisätietoja konfigurointisivun tulostamisesta, katso s. 84 "Lista/testitulostus-valikko". 27

30 1. Aluksi Tietoja työkaluista Tässä kerrotaan laitteen työkaluista. Käyttöpaneeli Käyttöpaneelissa on näyttö ja näppäimet, joilla laitetta hallitaan. Käyttöpaneelilla voi määrittää laitteen eri asetukset. Lisätietoja käyttöpaneelin käytöstä, katso s. 79 "Laitteen asetukset käyttöpaneelilta". Web Image Monitor Web Image Monitorin avulla voi tarkistaa laitteen tilan tai muuttaa sen asetuksia Lisätietoja Web Image Monitorin käyttämisestä, katso s. 99 "Laitteen määritykset Web Image Monitorilla". 28

31 Verkkoasetusten määrittäminen Verkkoasetusten määrittäminen Tässä kerrotaan, miten laitteen verkkoasetukset määritetään. IP-osoitteen asetusten määrittäminen Verkkoasetusten määritystapa riippuu siitä, määrittääkö verkko IP-osoitteen automaattisesti (DHCP) vai tehdäänkö määritykset manuaalisesti. Voit palata valikon edelliselle tasolle painamalla [Poistu]-näppäintä. Jos verkkoympäristösi vaatii erityisen lähetysnopeuden, jota ei tunnisteta automaattisesti, määritä lähetysnopeus [Verkkoasetukset]-valikon kohdasta [Ethernet-nopeus]. Määritä ensin IP-osoiteasetus, asenna sitten ohjain. Lisätietoja ohjaimen asentamisesta, katso Ohjaimen asennusopas. Lisätietoja konfigurointisivun tulostamisesta, katso s. 84 "Lista/testitulostus-valikko". Asetusten määrittäminen IPv4-osoitteen vastaanottamiseksi automaattisesti Laite voi vastaanottaa IPv4-osoitteen automaattisesti vain, jos verkossa on DHCP-palvelin. 1. Käynnistä laite. 2. Paina [Valikko]-näppäintä. CER Valitse [Liitäntä] näppäimellä [ ] tai [ ] ja paina [OK]. 4. Valitse [Verkkoasetukset] näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse [IPv4määritykset] näppäimellä [ ] tai [ ] ja paina [OK]. 6. Valitse [DHCP] näppäimellä [ ] tai [ ] ja paina [OK]. 7. Valitse [Käytössä] painamalla [ ] tai [ ] ja paina [OK]. 29

32 1. Aluksi 8. Palaa aloitusnäyttöön painamalla [Valikko]. 9. Jos sinua pyydetään käynnistämään laite uudelleen, sammuta laite päävirtakytkimestä ja käynnistä uudelleen. 10. Tarkista asetukset tulostamalla konfigurointisivu. IPv4-osoiteasetukset näkyvät konfigurointisivun kohdassa "TCP/IP". Laitteen IPv4-osoitteen määrittäminen manuaalisesti Laitteelle määritettyä IPv4-osoitetta voi samassa verkossa käyttää ainoastaan tämä laite. 1. Käynnistä laite. 2. Paina [Valikko]-näppäintä. CER Valitse [Liitäntä] näppäimellä [ ] tai [ ] ja paina [OK]. 4. Valitse [Verkkoasetukset] näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse [IPv4määritykset] näppäimellä [ ] tai [ ] ja paina [OK]. 6. Valitse [DHCP] näppäimellä [ ] tai [ ] ja paina [OK]. 7. Valitse [Ei käytössä] näppäimellä [ ] tai [ ] ja paina [OK]. 8. Valitse [IP-osoite] näppäimellä [ ] tai [ ] ja paina [OK]. Nykyinen IPv4-osoite näkyy näytössä. 9. Anna laitteen IPv4-osoite näppäimellä [ ] tai [ ]. Voit siirtyä seuraavaan kenttään painamalla [OK]-näppäintä. Voit palata edelliseen kenttään painamalla [Poistu]-näppäintä. 10. Paina [OK]. 11. Valitse [Aliverkon peite] näppäimellä [ ] tai [ ] ja paina [OK]. Nykyinen aliverkon peite näkyy näytössä. 30

33 Verkkoasetusten määrittäminen 12. Anna aliverkon peite näppäimellä [ ] tai [ ]. Voit siirtyä seuraavaan kenttään painamalla [OK]-näppäintä. Voit palata edelliseen kenttään painamalla [Poistu]-näppäintä. 13. Paina [OK]. 14. Valitse [Yhdyskäytävä] näppäimellä [ ] tai [ ] ja paina [OK]. Nykyinen yhdyskäytävä näkyy näytössä. 15. Anna yhdyskäytävän osoite näppäimellä [ ] tai [ ]. Voit siirtyä seuraavaan kenttään painamalla [OK]-näppäintä. Voit palata edelliseen kenttään painamalla [Poistu]-näppäintä. 16. Paina [OK]. 17. Palaa aloitusnäyttöön painamalla [Valikko]. 18. Jos sinua pyydetään käynnistämään laite uudelleen, sammuta laite päävirtakytkimestä ja käynnistä uudelleen. 19. Tarkista asetukset tulostamalla konfigurointisivu. IPv4-osoiteasetukset näkyvät konfigurointisivun kohdassa "TCP/IP". Jos [DHCP] on otettu käyttöön, manuaalisesti määritettyjä IPv4-osoiteasetuksia ei käytetä. Asetusten määrittäminen IPv6-osoitteen vastaanottamiseksi automaattisesti Laite voi hakea IPv6-osoitteen automaattisesti vain, jos verkossa on DHCP-palvelin. 1. Käynnistä laite. 2. Paina [Valikko]-näppäintä. CER Valitse [Liitäntä] näppäimellä [ ] tai [ ] ja paina [OK]. 4. Valitse [Verkkoasetukset] näppäimellä [ ] tai [ ] ja paina [OK]. 31

34 1. Aluksi 5. Valitse [IPv6määritykset] näppäimellä [ ] tai [ ] ja paina [OK]. 6. Valitse [IPv6] näppäimellä [ ] tai [ ] ja paina [OK]. 7. Valitse [Käytössä] painamalla [ ] tai [ ] ja paina [OK]. 8. Valitse [DHCP] näppäimellä [ ] tai [ ] ja paina [OK]. 9. Valitse [Käytössä] painamalla [ ] tai [ ] ja paina [OK]. 10. Palaa aloitusnäyttöön painamalla [Valikko]. 11. Jos sinua pyydetään käynnistämään laite uudelleen, sammuta laite päävirtakytkimestä ja käynnistä uudelleen. 12. Tarkista asetukset tulostamalla konfigurointisivu. IPv6-osoiteasetukset näkyvät konfigurointisivun kohdassa "IPv6-määritykset". Laitteen IPv6-osoitteen määrittäminen manuaalisesti Laitteelle määritettyä IPv6-osoitetta voi samassa verkossa käyttää ainoastaan tämä laite. 1. Käynnistä laite. 2. Paina [Valikko]-näppäintä. CER Valitse [Liitäntä] näppäimellä [ ] tai [ ] ja paina [OK]. 4. Valitse [Verkkoasetukset] näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse [IPv6määritykset] näppäimellä [ ] tai [ ] ja paina [OK]. 6. Valitse [IPv6] näppäimellä [ ] tai [ ] ja paina [OK]. 7. Valitse [Käytössä] painamalla [ ] tai [ ] ja paina [OK]. 8. Valitse [DHCP] näppäimellä [ ] tai [ ] ja paina [OK]. 9. Valitse [Ei käytössä] näppäimellä [ ] tai [ ] ja paina [OK]. 10. Valitse [Man. osoite] näppäimellä [ ] tai [ ] ja paina [OK]. 11. Valitse [Man. osoite] näppäimellä [ ] tai [ ] ja paina [OK]. 32

35 Verkkoasetusten määrittäminen 12. Anna laitteen IPv6-osoite näppäimellä [ ] tai [ ]. Voit siirtyä seuraavaan kenttään painamalla [OK]-näppäintä. Voit palata edelliseen kenttään painamalla [Poistu]-näppäintä. 13. Paina [OK]. 14. Valitse [Etuliitteen pituus] näppäimellä [ ] tai [ ] ja paina [OK]. 15. Anna etuliitteen pituus näppäimellä [ ] tai [ ] ja paina [OK]. 16. Valitse [Yhdyskäytävä] näppäimellä [ ] tai [ ] ja paina [OK]. 17. Anna yhdyskäytävän osoite näppäimellä [ ] tai [ ]. Voit siirtyä seuraavaan kenttään painamalla [OK]-näppäintä. Voit palata edelliseen kenttään painamalla [Poistu]-näppäintä. 18. Paina [OK]. 19. Palaa aloitusnäyttöön painamalla [Valikko]. 20. Jos sinua pyydetään käynnistämään laite uudelleen, sammuta laite päävirtakytkimestä ja käynnistä uudelleen. 21. Tarkista asetukset tulostamalla konfigurointisivu. IPv6-osoiteasetukset näkyvät konfigurointisivun kohdassa "IPv6-määritykset". Tulostimen jakaminen verkossa Tässä luvussa selitetään, miten laite määritetään Windows-verkkotulostimeksi. Verkkotulostinasetus voidaan määrittää, jotta verkkoasiakastietokoneet voivat käyttää laitetta. Tulostimen ominaisuuksien muuttamiseen tarvitaan tulostimen hallintaoikeuksia. Kirjaudu sisään pääkäyttäjänä. Esimerkin käyttöjärjestelmä on Windows 7. Muissa käyttöjärjestelmissä toimenpiteet voivat olla hieman toisenlaisia. 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. Jos käytät Windows 8- tai Windows Server tietokonetta, napsauta oikopolkupalkin [Hae]- painiketta ja sitten [Ohjauspaneeli]. Kun [Ohjauspaneeli]-ikkuna avautuu, napsauta [Näytä laitteet ja tulostimet]. 2. Napsauta haluamasi tulostimen kuvaketta hiiren oikealla painikkeella ja valitse sitten valikosta kohta [Tulostimen ominaisuudet]. Tulostimen ominaisuudet -valintaikkuna avautuu. 3. Napsauta [Jakaminen]-välilehdellä kohtaa [Jaa tämä tulostin]. Jos haluat jakaa tulostimen eri Windows-versiota käyttävien käyttäjien kanssa, jatka tätä menettelyä. 33

36 1. Aluksi Jos olet asentanut jonkin muun ohjaimen valitsemalla [Jaa tämä tulostin] tulostinohjaimen asennuksen aikana, siirry vaiheeseen Napsauta [Muut ohjaimet...]. 5. Valitse Windowsin versio, jonka kanssa haluat jakaa tulostimen, ja napsauta [OK]. 6. Napsauta [Selaa...], valitse ohjaintiedosto ja napsauta sitten [Avaa]. 7. Napsauta [OK]. 8. Napsauta [Lisäasetukset]-välilehdellä [Tulostuksen oletusasetukset...]. Määritä asiakastietokoneiden käyttöön jaettavan tulostinohjaimen oletusarvot ja napsauta [OK]. 9. Napsauta [Käytä]. 10. Napsauta [OK]. WLAN:n käyttöönotto Tässä osassa selitetään, miten langattoman lähiverkon asetukset määritetään käyttöpaneelilta. Helppo WPS-menetelmä (Wi-Fi Protected Setup) neuvotaan WiFI-asennusohjeessa. Jos [Ei käytössä] on valittu [WiFi]-asetukseksi, [Ohjattu asennus] ei ole käytettävissä. Valitse ensin [WiFi]-asetukseksi [Käytössä]. Jos [WiFi]-asetusta muutetaan, laite on käynnistettävä uudelleen. Varmista, että langattoman lähiverkon reititin, tukiasema tai muu laite on päällä. Selvitä ensin todennusmenetelmä ja reitittimen, tukiaseman tai muun WLAN-laitteen (SSID/IBSS) nimi. Määritä ensin WLAN-asetus ja asenna sitten ohjain. Lisätietoja ohjaimen asentamisesta, katso Ohjaimen asennusopas. Infrastruktuuritila Langattoman lähiverkon reitittimeen tai tukiasemaan otetaan yhteys manuaalisesti seuraavalla tavalla. 1. Käynnistä laite. 2. Paina [Valikko]-näppäintä. 3. Valitse [Liitäntä] näppäimellä [ ] tai [ ] ja paina [OK]. 4. Valitse [Verkkoasetukset] näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse näppäimellä [ ] tai [ ] [WiFi-määritys] ja paina [OK]. 6. Valitse [Ohjattu asennus] painamalla [ ] tai [ ] ja paina [[OK]]. 7. Valitse [Infrastruktuuri] painamalla [ ] tai [ ] ja paina [OK]. 34

37 Verkkoasetusten määrittäminen 8. Valitse kohteen SSID painamalla [ ] tai [ ] ja paina sitten [OK]. Jos SSID:tä ei löydy, tarkista, onko laite päällä. Valitse [Syötä SSID] ja paina sitten [OK]. SSID-ikkuna avautuu. Syötä näppäimellä [ ] tai [ ] SSID ja paina [OK]. Voit siirtyä seuraavaan merkkiin painamalla [OK]-näppäintä. Voit palata edelliseen merkkiin painamalla [Poistu]-näppäintä. 9. Valitse todennustapa painamalla [ ] tai [ ] ja paina sitten [OK]. Valitse reitittimen tai tukiaseman käyttämä tapa. Jos [WPA2-PSK] tai [Sekatila] on valittu, jatka vaiheeseen Valitse näppäimellä [ ] tai [ ] salaustapa ja paina sitten [OK]. Valitse reitittimen tai tukiaseman käyttämä tapa. 11. Syötä salausavain ja paina [OK]. Voit siirtyä seuraavaan merkkiin painamalla [OK]-näppäintä. Voit palata edelliseen merkkiin painamalla [Poistu]-näppäintä. Jos vaiheessa 9 on valittu [Jaettu avain] tai [Avoin], ID on annettava. Anna ID [ ] tai [ ] -näppäimellä ja paina sitten [OK]. ID on tarkoitettu salausavaimen tunnistamiseen. Voit tallentaa neljä salausavainta (ID 1 4). 12. Paina [OK]. Verkkoon yhdistämisen jälkeen näyttöön tulee WiFi-ikkuna. 13. Valitse näppäimellä [ ] tai [ ] [WiFin tila] ja paina [OK]. Kun viesti "Yhdistetty" näkyy, yhteys on muodostettu. Kun viesti "Yhteys katkennut" näkyy, yhteyttä ei ole muodostettu. Aloita taas alusta. Ad Hoc -tila Tässä osassa selitetään, miten langattomalla lähiverkolla varustettuihin laitteisiin, kuten vertaisverkossa oleviin tietokoneisiin, yhdistetään suoraan. Ad Hoc -verkossa jokaiselle laitteelle on määritettävä manuaalisesti IP-osoite TCP/IP:tä varten, jos DHCP-palvelinta ei ole. Ad Hoc -tilassa tuetaan vain salaustapoja Avoin tai WEP. WPA2-PSK- ja sekamuotoista WPA2/ WPA-todennusta ei tueta. 1. Käynnistä laite. 2. Paina [Valikko]-näppäintä. 3. Valitse [Liitäntä] näppäimellä [ ] tai [ ] ja paina [OK]. 35

38 1. Aluksi 4. Valitse [Verkkoasetukset] näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse näppäimellä [ ] tai [ ] [WiFi-määritys] ja paina [OK]. 6. Valitse [Ohjattu asennus] painamalla [ ] tai [ ] ja paina [[OK]]. 7. Valitse [Ad Hoc] painamalla [ ] tai [ ] ja paina sitten [OK]. 8. Valitse näppäimillä [ ] tai [ ] tiedonsiirtokanava ja paina sitten [OK]. Valitse yhdistettävän laitteen kanava. 9. Valitse kohteen laitenimi (IBSS) painamalla [ ] tai [ ] ja paina sitten [OK]. Jos kohdetta ei löydy, tarkista onko laite päällä. Kun annat laitteen nimen, valitse [Syötä SSID] ja paina sitten [OK]. SSID-ikkuna avautuu. Syötä näppäimellä [ ] tai [ ] laitteen nimi ja paina [OK]. Voit siirtyä seuraavaan merkkiin painamalla [OK]-näppäintä. Voit palata edelliseen merkkiin painamalla [Poistu]-näppäintä. 10. Valitse todennustapa painamalla [ ] tai [ ] ja paina sitten [OK]. 11. Valitse näppäimellä [ ] tai [ ] salaustapa ja paina sitten [OK]. 12. Syötä näppäimellä [ ] tai [ ] salausavain ja paina [OK]. Voit siirtyä seuraavaan merkkiin painamalla [OK]-näppäintä. Voit palata edelliseen merkkiin painamalla [Poistu]-näppäintä. 13. Syötä näppäimellä [ ] tai [ ] ID ja paina [OK]. ID on tarkoitettu salausavaimen tunnistamiseen. Voit tallentaa neljä salausavainta (ID 1 4). 14. Paina [OK]. Verkkoon yhdistämisen jälkeen näyttöön tulee WiFi-ikkuna. 15. Valitse näppäimellä [ ] tai [ ] [WiFin tila] ja paina [OK]. Kun viesti "Yhdistetty" näkyy, yhteys on muodostettu. Kun viesti "Yhteys katkennut" näkyy, yhteyttä ei ole muodostettu. Aloita taas alusta. 36

39 Toimintojen rajoittaminen käyttäjäkohtaisesti Toimintojen rajoittaminen käyttäjäkohtaisesti Laite voidaan määrittää vaatimaan käyttäjätunnusta ennen tiettyjen toimintojen käyttöä. Jos haluat ottaa toiminnon käyttöön, tee ensin laitteen asetukset Web Image Monitorilla. Toiminto on käytettävissä vain tyypin 2 mallissa. Todennusta edellyttäviä tulostustöitä voi tehdä vain PCL-tulostinohjaimella. Sellaisten töiden tulostus ei ole mahdollista PostScript 3 -tulostinohjaimella. Lisätietoja Web Image Monitorin käytöstä, katso s. 99 "Web Image Monitorin käyttäminen". Käyttäjärajoitusasetusten käyttöönotto Tässä osassa selitetään, miten laite määritetään sallimaan tiettyjen toimintojen käyttö ainoastaan todennetuille käyttäjille. Web Image Monitorilla voidaan rajoittaa seuraavien toimintojen käyttämistä ja tallentaa käyttäjät, jotka saavat käyttää toimintoja. PictBridge-tulostus Tulostus (värillinen ja mustavalkoinen) Väritulostus Kunkin käyttäjän käytettävissä olevat toiminnot voidaan määrittää todennuksen yhteydessä. Muistiin voidaan tallentaa enintään 30 käyttäjää. 1. Avaa selain ja hae laite syöttämällä sen IP-osoite. 2. Napsauta [Rajoita käyt. olevia toimintoja]. 3. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 4. Napsauta [Käytä]. 37

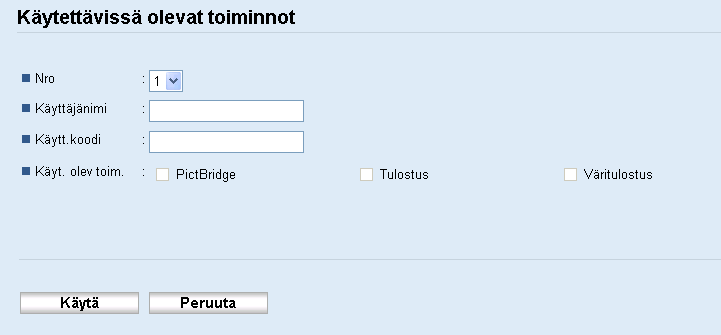

40 1. Aluksi 5. Valitse "Käytettävissä olevat toiminnot" -kohdasta [Rajoita] kaikille rajoitettaville toiminnoille, ja napsauta sitten [Käytä]. Valitse [Älä rajoita] toiminnoille, joiden käyttöä ei rajoiteta. Käyttäjärajoitusasetukset ovat voimassa valituille toiminnoille. Rekisteröi käyttäjät seuraavasti. 6. Napsauta [Käyt. olevat toim. käyttäjittäin]. Rekisteröityjen käyttäjien luettelo tulee näytölle. 7. Valitse käyttäjätiedot ja napsauta [Muuta]. Esiin tulee seuraava ikkuna. 8. Syötä käyttäjänimi kohtaan [Käyttäjänimi] (enintään 16 kirjainta tai numeroa). 9. Syötä käyttäjäkoodi kohtaan [Käytt.koodi] (enintään 8 numeroa). Käyttäjäkoodilla todennetaan käyttäjät, jotka haluavat käyttää rajoitettuja toimintoja. 10. Valitse käyttäjän todennuksella käytettävissä olevat toiminnot. Valitsematta jätettyjä toimintoja ei voi käyttää kyseisellä käyttäjäkoodilla todentautumalla. 11. Napsauta [Käytä]. 12. Sulje selain. 38

41 Toimintojen rajoittaminen käyttäjäkohtaisesti Rekisteröidylle käyttäjälle on annettava sekä käyttäjänimi että käyttäjäkoodi. Varmista, että eri käyttäjillä ei ole samaa käyttäjänimeä tai käyttäjäkoodia. Käyttäjätietojen muuttaminen Tässä osassa selitetään, miten käyttäjätietoja muokataan. 1. Avaa selain ja hae laite syöttämällä sen IP-osoite. 2. Napsauta [Rajoita käyt. olevia toimintoja]. 3. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 4. Napsauta [Käytä]. 5. Napsauta [Käyt. olevat toim. käyttäjittäin]. Rekisteröityjen käyttäjien luettelo tulee näytölle. 6. Valitse käyttäjä, jonka tietoja muokataan, ja napsauta [Muuta]. 7. Muokkaa asetuksia. 8. Napsauta [Käytä]. 9. Sulje selain. Käyttäjätietojen poistaminen Tässä osassa selitetään, miten käyttäjätiedot poistetaan. 1. Avaa selain ja hae laite syöttämällä sen IP-osoite. 2. Napsauta [Rajoita käyt. olevia toimintoja]. 3. Syötä pääkäyttäjän salasana, jos sitä vaaditaan. 4. Napsauta [Käytä]. 5. Napsauta [Käyt. olevat toim. käyttäjittäin]. Rekisteröityjen käyttäjien luettelo tulee näytölle. 6. Valitse poistettavat käyttäjätiedot ja napsauta [Poista]. 7. Vahvista tietojen poistaminen. 8. Napsauta [Käytä]. 9. Sulje selain. 39

42 1. Aluksi Laitteen toimintoja on rajoitettu Vain valtuutetut käyttäjät voivat käyttää rajoitettuja toimintoja. Rajoitetun toiminnon mukaan käyttäjät todennetaan joko laitteen käyttöpaneelilla tai tulostinohjaimella. Toiminto on käytettävissä vain tyypin 2 mallissa. Todennusta edellyttäviä tulostustöitä voi tehdä vain PCL-tulostinohjaimella. Sellaisten töiden tulostus ei ole mahdollista PostScript 3 -tulostinohjaimella. Esimerkin käyttöjärjestelmä on Windows 7. Alla olevassa taulukossa on lueteltu toiminnot, joiden käyttöä voidaan rajoittaa, ja kerrottu, miten käyttäjät voivat todentautua käyttämään niitä. Rajoitettu toiminto PictBridge-tulostus Tulostus (värillinen ja mustavalkoinen) Väritulostus Todennustapa Laite kysyy käyttäjäkoodia, kun digikamera on kytketty laitteeseen. Käyttäjä syöttää käyttäjätunnuksen laitteen käyttöpaneelilla. Käyttäjän tulee syöttää käyttäjätunnus tulostinohjaimeen ennen tulostusta. Todentaminen käyttöpaneelilla 1. Jos tulostin kysyy käyttäjäkoodia, syötä koodi näppäimellä [ ] tai [ ]. Jos syötät väärän koodin, tulostin hylkää enemmät todennusyritykset. 2. Paina [OK]. Todennus tulostinohjaimella 1. Avaa tulostettava tiedosto tietokoneella. 2. Napsauta [Tiedosto]-valikosta [Tulosta...]. 3. Valitse tämän laitteen nimi kohdasta [Valitse tulostin] ja napsauta sitten [Asetukset]. 4. Napsauta [Käyttäjän tunnistus] -välilehteä. 5. Syötä 1 8 numeron pituinen käyttäjäkoodi ja napsauta sitten [OK]. 6. Anna tulostuskomento. Jos syötät väärän käyttäjäkoodin, tulostustyö peruuntuu automaattisesti (näyttöön ei tule virheilmoitusta). 40

43 2. Paperin lisääminen Sopiva paperi Kasetti 1 Tyyppi Koko Paino Kapasiteetti Ohut paperi A g/m Tavallinen paperi B5 JIS (16 43 lb) (80 g/m 2, 20 lb.) Keskipaksu paperi A5 Paksu paperi 1, 2 B6 JIS Kierrätyspaperi A6 Väripaperi Legal (8 1 / 2 14 tuumaa) Esipainettu paperi Letter (8 1 / 2 11 tuumaa) Rei'itetty paperi Kirjelomake Virallinen (bond) Kartonki Tarra-arkit Kirjekuoret Half Letter (5 1 / / 2 tuumaa) Executive (7 1 / / 2 tuumaa) 8 13 tuumaa 8 1 / 2 13 tuumaa Folio (8 1 / 4 13 tuumaa) 16K ( mm) Com 10 (4 1 / / 2 tuumaa) Monarch (3 7 / / 2 tuumaa) C5-kuori ( mm) C6-kuori ( mm) DL-kuori ( mm) Oma koko: leveys mm, pituus mm (leveys 3,54 8,50 tuumaa, pituus 5,83 14,0 tuumaa) 41

44 2. Paperin lisääminen Kasetti 2 (lisävaruste) Tyyppi Koko Paino Kapasiteetti Ohut paperi A g/m Tavallinen paperi Letter (8 1 / 2 11 tuumaa) (16 28 lb) (80 g/m 2, 20 lb.) Keskipaksu paperi Paksu paperi 1 Kierrätyspaperi Väripaperi Esipainettu paperi Rei'itetty paperi Kirjelomake 42

45 Sopiva paperi Ohisyöttötaso Tyyppi Koko Paino Kapasiteetti Ohut paperi A g/m 2 1 Tavallinen paperi B5 JIS (16 43 lb) Keskipaksu paperi A5 Paksu paperi 1, 2 B6 JIS Kierrätyspaperi A6 Väripaperi Legal (8 1 / 2 14 tuumaa) Rei'itetty paperi Letter (8 1 / 2 11 tuumaa) Kirjelomake Virallinen (bond) Kartonki Tarra-arkit Kirjekuoret Half Letter (5 1 / / 2 tuumaa) Executive (7 1 / / 2 tuumaa) / 2 13 Folio (8 1 / 4 13 tuumaa) 16K (195 mm 267 mm) Com 10 (4 1 / / 2 tuumaa) Monarch (3 7 / / 2 tuumaa) C5-kuori ( mm) C6-kuori ( mm) DL-kuori ( mm) Oma koko: leveys mm, pituus mm (leveys 3,54 8,50 tuumaa, pituus 5,83 14,0 tuumaa) Legal-koon tulostaminen ei onnistu seuraavissa tapauksissa: PCL-tulostinohjain Kun [Tul.laatu]-valikon [Sävyasteikko:]-asetuksena on [Hieno] PostScript 3 -tulostinohjain Kun kohdasta [Tulostimen ominaisuudet] on valittu [Tul.laatu]-asetukseksi [Best Quality] 43

46 2. Paperin lisääminen Paperityyppien tiedot Seuraavissa taulukoissa kuvataan paperityypit, joita tällä laitteella voidaan käyttää. Värin kuivumisaika vaihtelee paperityypeittäin. Varmista ennen paperin käsittelemistä, että tulostetut arkit ovat kuivuneet täysin. Muuten väri voi tuhriintua. Tulostuslaatu voidaan taata vain, kun käytetään suositeltuja paperityyppejä. Lisätietoja suositelluista paperityypeistä saat myynti- tai huoltoedustajaltasi. Keskipaksu paperi Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Kaksipuoleiset g/m 2 (20 24 lb) Voidaan käyttää kaikkien paperikasettien kanssa. A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Paksu paperi 1 Kohde Paperin paksuus Tuettu paperikasetti g/m 2 (24 28 lb.) Kuvaus Voidaan käyttää kaikkien paperikasettien kanssa. Kaksipuoleiset Huomautuksia Keskipaksulle paperille tehtävien tulosteiden määrä on noin puolet minuutissa tulostettavien arkkien määrästä. Paksu paperi 2 Kohde Paperin paksuus Tuettu paperikasetti g/m 2 (28 43 lb) Kasetti 1 ja ohisyöttötaso Kuvaus Kaksipuoleiset Huomautuksia Keskipaksulle paperille tehtävien tulosteiden määrä on noin puolet minuutissa tulostettavien arkkien määrästä. 44

47 Sopiva paperi Ohut paperi Kohde Kuvaus Paperin paksuus Tuettu paperikasetti Kaksipuoleiset g/m2 (16 17 lb) Voidaan käyttää kaikkien paperikasettien kanssa. A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Tavallinen paperi Kohde Paperin paksuus Tuettu paperikasetti Kaksipuoleiset g/m2 (18 20 lb) Kuvaus Voidaan käyttää kaikkien paperikasettien kanssa. A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Kierrätyspaperi Kohde Paperin paksuus Tuettu paperikasetti Kaksipuoleiset Huomautuksia g/m 2 (20 24 lb) Kuvaus Voidaan käyttää kaikkien paperikasettien kanssa. A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen], [Paksu paperi 1] tai [Paksu paperi 2]. Väripaperi Kohde Paperin paksuus Tuettu paperikasetti g/m 2 (20 24 lb) Kuvaus Voidaan käyttää kaikkien paperikasettien kanssa. 45

48 2. Paperin lisääminen Kohde Kaksipuoleiset Huomautuksia Kuvaus A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen], [Paksu paperi 1] tai [Paksu paperi 2]. Esipainettu paperi Kohde Paperin paksuus g/m 2 (20 24 lb) Kuvaus Tuettu paperikasetti Kasetti 1 ja kasetti 2 Kaksipuoleiset Huomautuksia A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13 tuumaa, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen], [Paksu paperi 1] tai [Paksu paperi 2]. Rei'itetty paperi Kohde Paperin paksuus Tuettu paperikasetti Kaksipuoleiset Huomautuksia g/m 2 (20 24 lb) Kuvaus Voidaan käyttää kaikkien paperikasettien kanssa. A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Jos paperin paksuus poikkeaa annetuista arvoista, valitse [Ohut paperi], [Tavallinen], [Paksu paperi 1] tai [Paksu paperi 2]. Kirjelomake Kohde Paperin paksuus Tuettu paperikasetti g/m 2 (20 24 lb) Kuvaus Voidaan käyttää kaikkien paperikasettien kanssa. 46

49 Sopiva paperi Kohde Kaksipuoleiset Huomautuksia Kuvaus A4, B5 JIS, Legal (8 1 / 2 14 tuumaa), Letter (8 1 / 2 11 tuumaa), Executive (7 1 / / 2 tuumaa), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tuumaa), 16K (195 mm 267 mm) Jos paperi on tätä paksumpaa, sitä ei voi käyttää. Virallinen (bond) Kohde Paperin paksuus Tuettu paperikasetti g/m 2 (28 43 lb) Kasetti 1 ja ohisyöttötaso Kuvaus Kaksipuoleiset Huomautuksia Minuutissa tulostettavien arkkien määrä on noin puolet keskipaksulle paperille tehtävien tulosteiden määrästä. Jos paperi on annettuja arvoja paksumpaa, valitse [Paksu paperi 1]. Kartonki Kohde Paperin paksuus Tuettu paperikasetti g/m 2 (28 43 lb) Kasetti 1 ja ohisyöttötaso Kuvaus Kaksipuoleiset Huomautuksia Minuutissa tulostettavien arkkien määrä on noin puolet keskipaksulle paperille tehtävien tulosteiden määrästä. Jos paperin paksuus on yli 160 g/m 2, sitä ei voi käyttää. Tarra-arkit Kohde Tuettu paperikasetti Kasetti 1 ja ohisyöttötaso Kuvaus Kaksipuoleiset 47

50 2. Paperin lisääminen Kohde Huomautuksia Kuvaus Keskipaksulle paperille tehtävien tulosteiden määrä on noin puolet minuutissa tulostettavien arkkien määrästä. Älä käytä tarrapaperia, jossa on suojaamaton liimapinta. Liima voi tarttua laitteen sisäosiin ja aiheuttaa paperin syöttöongelmia, heikentää tulostuksen laatua tai aiheuttaa värikasetin valojohtimen ennenaikaisen kulumisen. Kirjekuoret Kohde Tuettu paperikasetti Kasetti 1 ja ohisyöttötaso Kuvaus Kaksipuoleiset Huomautuksia Älä käytä itseliimautuvia kirjekuoria. Ne voivat aiheuttaa toimintahäiriöitä tulostimeen. Minuutissa tulostettavien kuorien määrä on noin puolet keskipaksulle paperille tehtävien tulosteiden määrästä. Paperia voi lisätä vain kasetin alempaan rajamerkkiin saakka. Jos tulostetut kirjekuoret ovat rypistyneitä, aseta kuoret vastakkaiseen suuntaan. Määritä lisäksi tulostinohjain kääntämään tulostuskuvaa 180 astetta. Lisätietoja suuntauksen vaihtamisesta, katso tulostinohjaimen ohje. Ympäristötekijät voivat heikentää tulostuslaatua sekä suositelluilla että ei-suositelluilla kuorilla. Jos kuoret tulostuvat taipuneina, oikaise ne taivuttamalla niitä vastakkaiseen suuntaan. Tulostuksen jälkeen kuorien pitkillä sivuilla on joskus ryppyjä, ja tulostumattomilla alueilla on mustetahroja. Tulostusjälki voi myös olla tuhruista. Kun tulostetaan suuria, kokonaan mustia alueita, kuorien päällekkäisyys voi aiheuttaa niihin juovia. Kun määrität lyhyeltä reunalta avautuvan kuoren pituutta, ota mittaan mukaan avonainen läppä. CER112 Leyhytä kuoria ja tasaa niiden reunat ennen ohisyöttötasolle laittamista. 48

51 Sopiva paperi DAC573 Tarkista etteivät kuoret ole tarttuneet yhteen, kun leyhytät niitä. Jos ne ovat tarttuneet yhteen, irrota ne toisistaan. Kun leyhytät kuoria, varmista, etteivät niiden läpät ole takertuneet. Jos ne ovat takertuneet, erota ne toisistaan. Ennen kuin lisäät kirjekuoria, tasoita ne niin, etteivät ne ole taipuneet enempää kuin seuraavassa on näytetty. 5 mm (0,2 tuumaa) 0 mm (0 tuumaa) Jos kuoret ovat taipuneet pahasti, silota niitä seuraavassa näytetyllä tavalla. DAC574 DAC575 Kaksipuoleinen tulostus ei välttämättä onnistu 8 13, 8 1 / 2 13, folion (8 1 / 4 13 tuumaa) tai 16K (195 mm 267 mm) kokoisilla papereilla seuraavissa tapauksissa: 49

52 2. Paperin lisääminen PCL-tulostinohjain Kun [Tul.laatu]-valikon [Sävyasteikko:]-asetuksena on [Hieno] PostScript 3 -tulostinohjain Kun kohdasta [Tulostimen ominaisuudet] on valittu [Tul.laatu]-asetukseksi [Best Quality] 50

53 Epäsopivat paperityypit Epäsopivat paperityypit Älä käytä seuraavia paperityyppejä: Mustesuihkupaperi taipunut, taitettu tai taiteltu paperi Kiertynyt tai vääntynyt paperi repeytynyt paperi Ryppyinen paperi Kostea paperi Likainen tai vaurioitunut paperi Hyvin kuiva paperi, joka varaa staattista sähköä Paperi, jolle on jo tulostettu (lukuun ottamatta esipainettua kirjepaperia). Toimintahäiriöt ovat hyvin todennäköisiä, jos tulostetaan paperille, jolle on jo tulostettu jollakin muulla kuin lasertulostimella (esim. mustavalko- tai värikopiokoneella, mustesuihkutulostimella jne.). Erikoispaperi, kuten lämpöpaperi ja hiilipaperi Paperi, joka on rajoituksia kevyempi tai painavampi Paperi, jossa on ikkunoita, reikiä, lävistyksiä, aukkoja tai kohopainatuksia Tarra-arkki, jonka taustapaperi on irti tai liimapinta näkyvissä Paperi, jossa on liittimiä tai niittejä Älä koske paperin pintaan, kun lisäät sitä kasettiin. Vaikka paperi olisikin laitteelle soveltuvaa, virheellisesti säilytetty paperi voi aiheuttaa paperitukoksia, heikentää tulostuslaatua tai vaurioittaa tulostinta. 51

54 2. Paperin lisääminen Tulostusalue Käytettävissä oleva tulostusalue on esitetty alla olevassa taulukossa. Paperi DAC Tulostusalue 2. Syöttösuunta 3. Noin 4,2 mm (0,2 tuumaa) 4. Noin 4,2 mm (0,2 tuumaa) Kirjekuoret DAC Tulostusalue 2. Syöttösuunta 3. Noin 10 mm (0,4 tuumaa) 4. Noin 15 mm (0,6 tuumaa) 52

55 Tulostusalue Reunuksetonta tulostusta ei tueta. Tulostusalue voi vaihdella paperin koon, sivunkuvauskielen ja tulostinohjaimen asetusten mukaan. Kun tulostat kirjekuorille, aseta oikean, vasemman, ylä- ja alamarginaalin leveydeksi vähintään 15 mm (0,6 tuumaa). 53

56 2. Paperin lisääminen Paperin lisääminen Paperin lisääminen kasettiin 1 ja 2 Seuraava esimerkki selittää, miten vakiopaperikasettiin (kasetti 1) lisätään paperia. Paperi lisätään kasettiin 2 samalla tavalla. Ennen kuin tulostat paperille, tarkista että laitteen takaosassa (takakannen sisäpuolella) olevat kirjekuorivivut ovat yläasennossa. Taipunut paperi saattaa aiheuttaa tukoksia. Suorista taipunut paperi ennen käyttöä. Kun olet täyttänyt kasetin, määritä paperin tyyppi ja koko käyttöpaneelilta tulostusongelmien välttämiseksi. Laite ei tunnista paperin kokoa automaattisesti. 1. Vedä paperikasetti varovasti ulos kaksin käsin. DAC070 Aseta kasetti tasaiselle alustalle. 2. Paina metallilevyä alas, kunnes se napsahtaa. DAC050 54

57 Paperin lisääminen 3. Purista sivuohjaimen pidikettä ja siirrä ohjain tasan paperin kanssa. DAC051 Kun lisäät muuta kuin vakiokokoista paperia, aseta paperiohjain vähän paperin todellista kokoa leveämmäksi. 4. Purista päätyohjaimen pidikettä ja siirrä sitä keskelle päin niin, että se vastaa vakiokokoa. DAC053 Kun lisäät muuta kuin vakiokokoista paperia, aseta paperiohjain vähän paperin todellista kokoa leveämmäksi. 5. Lisää uudet paperiarkit tulostettava puoli alaspäin. Tarkista, ettei paperipino ylitä kasetin sisäpuolella olevaa ylärajamerkintää. Kasetti 2:n ylärajamerkki poikkeaa kuvassa näkyvästä. DAC052 55

58 2. Paperin lisääminen Työnnä ohjaimia sisään, kunnes ne ovat tasan paperin reunojen kanssa. Paperipino ei saa ylittää sivuohjaimissa olevia merkkejä. Varmista kasetti 2:ta käytettäessä, ettei paperia pinota kasetin sisäpuolella olevaa ylärajamerkkiä korkeammalle. DAC Tarkista, ettei paperin ja ohjainten väliin jää tyhjää tilaa (sivussa ja edessä olevat ohjaimet). DAC Työnnä paperikasetti huolellisesti laitteeseen suorassa. Paperitukosten välttämiseksi tarkista, että kasetti on kunnolla paikallaan. Yläraja vaihtelee paperin tyypin mukaan ja on eri ohuelle tai paksulle paperille. Tarkista yläraja kasetin sisällä olevasta tarrasta. Paperikasetissa on etuoikealla osoitin, joka näyttää suunnilleen jäljellä olevan paperin määrän. Kasetti 1:n jatkaminen paperin lisäämiseksi Tässä kerrotaan, miten A4-kokoa (297 mm) suurempaa paperia lisätään laitteeseen. 56

59 Paperin lisääminen 1. Irrota takakansi kolikon avulla. DAC Vedä kasetti 1 varovasti ulos kaksin käsin. Aseta kasetti tasaiselle alustalle. 3. Paina metallilevyä alas, kunnes se napsahtaa. DAC Työnnä jatketta "PUSH"-suuntaan ja vedä sitten jatketta esiin, kunnes se naksahtaa. DAC055 Tarkista jatkamisen jälkeen, että jatkeen ja kasetin nuolet ovat kohdakkain. 57

60 2. Paperin lisääminen DAC Noudata kohdan "Paperin lisääminen Kasettiin 1 ja 2" vaiheita 3 7. Kun työnnät jatkeen takaisin sisään, joudut ehkä työntämään melko lujaa. Paperin asettaminen ohisyöttötasolle Ennen kuin tulostat paperille, tarkista että laitteen takaosassa (takakannen sisäpuolella) olevat kirjekuorivivut ovat yläasennossa. Aseta paperi tulostuspuoli alaspäin lyhyen reunan syöttösuunnan mukaisesti. Älä lisää paperia tulostuksen ollessa käynnissä. Taipunut paperi saattaa aiheuttaa tukoksia. Suorista taipunut paperi ennen käyttöä. Kaksipuoleinen tulostus ei ole mahdollista. Kasetti 1 ja 2 eivät ole käytettävissä, jos ohisyöttötasolle lisätään paperia. Et voi lisätä paperia ohisyöttötasolle laitteen ollessa virransäästötilassa. 1. Aseta paperin yläreuna laitteeseen. DAC067 58

61 Paperin lisääminen 2. Säädä paperiohjaimet paperin koon mukaan. DAC Tue paperia molemmilla käsillä ja aseta se varoen loppuun saakka. DAC065 Kirjekuorien lisääminen Ennen kuin tulostat kirjekuorille, laske laitteen takaosassa (takakannen sisäpuolella) olevat kirjekuorivivut ala-asentoon, jotta kirjekuoret eivät rypisty. Vedä vivut takaisin alkuperäiseen asentoon tulostuksen jälkeen. Älä käytä itseliimautuvia kirjekuoria. Ne voivat aiheuttaa toimintahäiriöitä tulostimeen. Varmista, ettei kirjekuoriin ole jäänyt ilmaa. Käytä vain samankokoisia ja -tyyppisiä kirjekuoria yhdellä kertaa. Ennen kirjekuorien asettamista tasoita laitteen sisälle menevä reuna kynällä tai viivottimella. Tietyn tyyppiset kirjekuoret voivat aiheuttaa tukoksia, rypistyä tai tulostuslaatu voi olla huono. Kirjekuorien tulostuslaatu voi olla epätasainen, jos kirjekuoren eri osat ovat eripaksuisia. Tulosta ensin pari kirjekuorta tulostuslaadun tarkistamiseksi. Kuumassa ja kosteassa ympäristössä kirjekuori voi tulostua rypistyneenä tai tulostuslaatu voi olla huono. 59

62 2. Paperin lisääminen Lämpöyksikön vipujen laskeminen 1. Vedä etukannen avausvipua ja laske etukansi sitten varovasti alas Laske lämpöyksikön vivut. DAC061 DAC Sulje etukansi työntämällä sitä molemmin käsin ylöspäin. DAC062 Lisätietoja kirjekuorien käyttämisestä, katso s. 54 "Paperin lisääminen kasettiin 1 ja 2" ja s. 58 "Paperin asettaminen ohisyöttötasolle". Huomaa, että kasettiin 2 ei voi laittaa kirjekuoria. Varmista, että kirjekuoret on lisätty niin, että avauspuoli on oikealla. Muuten kirjekuoret voivat rypistyä. 60

63 Paperin lisääminen Jos tulostetut kirjekuoret ovat pahasti rypistyneet, lisää kirjekuoret toisin päin ja käännä tulostuskuvaa 180 astetta tulostusohjaimessa ennen tulostamista. Lisätietoja, katso tulostinohjaimen ohje. Kasettia 1 käytettäessä Jos kirjekuori aukeaa lyhyeltä reunalta, sijoita kirjekuori niin, että aukeava reuna tulee kasetin syvennykseen. Jos kirjekuori aukeaa pitkältä reunalta, sijoita kirjekuori niin, että aukeava reuna tulee oikealle. DAC576 Ohisyöttötasoa käytettäessä Jos kirjekuori aukeaa lyhyeltä reunalta, sijoita kirjekuori niin, että aukeava reuna tulee tason etupäähän. Jos kirjekuori aukeaa pitkältä reunalta, sijoita kirjekuori niin, että aukeava reuna tulee oikealle. DAC473 Paperityypin ja -koon määritys käyttöpaneelilla Tässä osassa selitetään, miten paperikoko ja paperityyppi määritetään käyttöpaneelilta. Paperityyppi ja -koko voidaan määrittää myös tulostinohjaimella. Lisätietoja, katso tulostinohjaimen ohje. Kun tulostat ohisyöttötasolta tai kasetti 1:stä, voit valita [Paperinsyöttö]-valikon kohdista [Ohisyöttötaso] tai [Kasetti 1 etusij.], tulostetaanko työ tulostinohjaimen vai käyttöpaneelin asetuksilla. 61

64 2. Paperin lisääminen Lisätietoja asetuksista [Ohisyöttötaso] tai [Kasetti 1 ensisijainen], katso s. 81 "Paperinsyöttö-valikko". Jos järjestelmävalikosta on otettu käyttöön [Autom. jatko], tulostus keskeytyy hetkeksi, jos laite havaitsee paperityyppi- tai -kokovirheen. Tulostus jatkuu automaattisesti noin kymmenen sekunnin kuluttua käyttöpaneelissa määritetyillä asetuksilla. Jos käyttöpaneelilla määritetty paperikoko ja kasettiin laitettu paperi tai työlle määritetty paperikoko eivät vastaa toisiaan tulostuksen taas käynnistyessä, voi aiheutua paperitukos. Lisätietoja [Autom. jatko] -toiminnosta, katso s. 87 "Järjestelmävalikko". Paperityypin määrittäminen Tässä osassa selitetään, miten paperityyppi määritetään. 1. Paina [Valikko]-näppäintä. CER Valitse [Paperinsyöttö] näppäimillä [ ][ ] ja paina [OK]. 3. Valitse näppäimellä [ ] tai [ ] [Paperityyppi] ja paina sitten [OK]. 4. Valitse käyttämäsi kasetin paperityyppiasetus näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse paperityyppi näppäimellä [ ] tai [ ] ja paina [OK]. 6. Palaa aloitusnäyttöön painamalla [Valikko]. Vakiokokoisen paperin määrittäminen Tässä osassa selitetään, miten vakiopaperikoko määritetään. 62

65 Paperin lisääminen 1. Paina [Valikko]-näppäintä. CER Valitse [Paperinsyöttö] näppäimillä [ ][ ] ja paina [OK]. 3. Valitse [Paperikoko] näppäimellä ] tai ] ja paina [OK]. 4. Valitse käyttämäsi kasetin paperikokoasetus näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse paperikoko näppäimellä [ ] tai [ ] ja paina [OK]. 6. Palaa aloitusnäyttöön painamalla [Valikko]. Oman paperikoon määrittäminen Tässä osassa selitetään, miten oma paperikoko määritetään. Kasetissa 2 ei voi käyttää omaa paperikokoa. Tarkista ennen tulostamista, että tulostinohjaimessa määritetty paperikoko vastaa käyttöpaneelilta määritettyä paperikokoa. Jos paperikoot eivät täsmää, näytölle tulee virheilmoitus. Jos haluat ohittaa virheen ja tulostaa silti paperille, jonka koko ei täsmää, katso s. 67 "Paperivirheet". 1. Paina [Valikko]-näppäintä. CER Valitse [Paperinsyöttö] näppäimillä [ ][ ] ja paina [OK]. 3. Valitse [Paperikoko] näppäimellä ] tai ] ja paina [OK]. 63

66 2. Paperin lisääminen 4. Valitse käyttämäsi kasetin paperikokoasetus näppäimellä [ ] tai [ ] ja paina [OK]. 5. Valitse näppäimellä [ ] tai [ ] [Oma koko] ja paina sitten [OK]. 6. Valitse näppäimellä [ ] tai [ ] [mm] tai ["] ja paina sitten [OK]. 7. Syötä näppäimellä [ ] tai [ ] leveys ja paina sitten [OK]. 8. Syötä näppäimellä [ ] tai [ ] pituus ja paina [OK]. 9. Palaa aloitusnäyttöön painamalla [Valikko]. 64

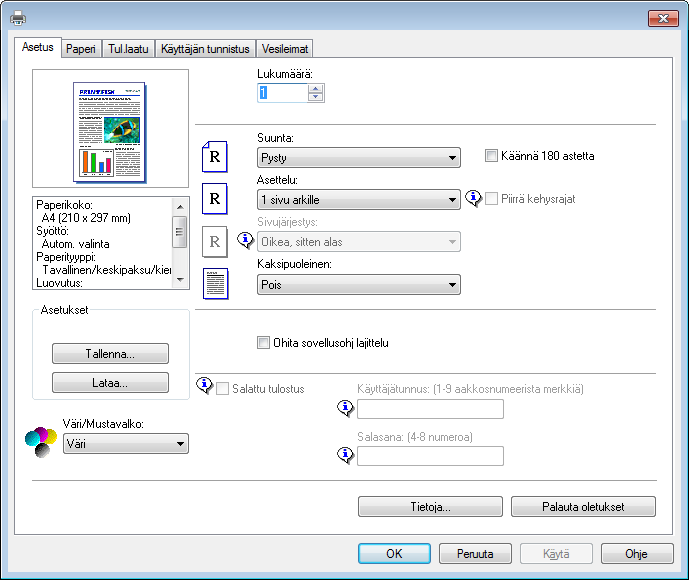

67 3. Asiakirjojen tulostaminen Perustoiminnot Tässä osassa selitetään perusmenettely tulostettaessa. 1. Avaa asiakirjasovelluksen [Tulostusasetukset]-valintaikkuna. Lisätietoja asetuksista, napsauta [Ohje]. Voit myös napsauttaa tietokuvakkeita nähdäksesi määritystietoja. 2. Määritä tarvittaessa tulostuksen lisävarusteasetukset ja napsauta sitten [OK]. Tulostimen ominaisuuksien valintaruutu sulkeutuu. 3. Napsauta [OK]. Paperitukoksen sattuessa tulostus keskeytyy, kun kesken oleva sivu on tulostettu. Kun paperitukos on poistettu, tulostus jatkuu automaattisesti juuttuneesta sivusta alkaen. Lisätietoja paperitukoksen poistamisesta, katso s. 151 "Paperitukosten poistaminen". Kun olet tulostanut kirjekuorille, muista nostaa kirjekuorivivut takaisin alkuperäisiin asentoihinsa. Lisätietoja kirjekuorivivuista, katso s. 59 "Kirjekuorien lisääminen". Tulostustyön peruuttaminen Tulostustyön tilan mukaan voit peruuttaa tulostustyön laitteen käyttöpaneelilta tai tietokoneelta. 65
