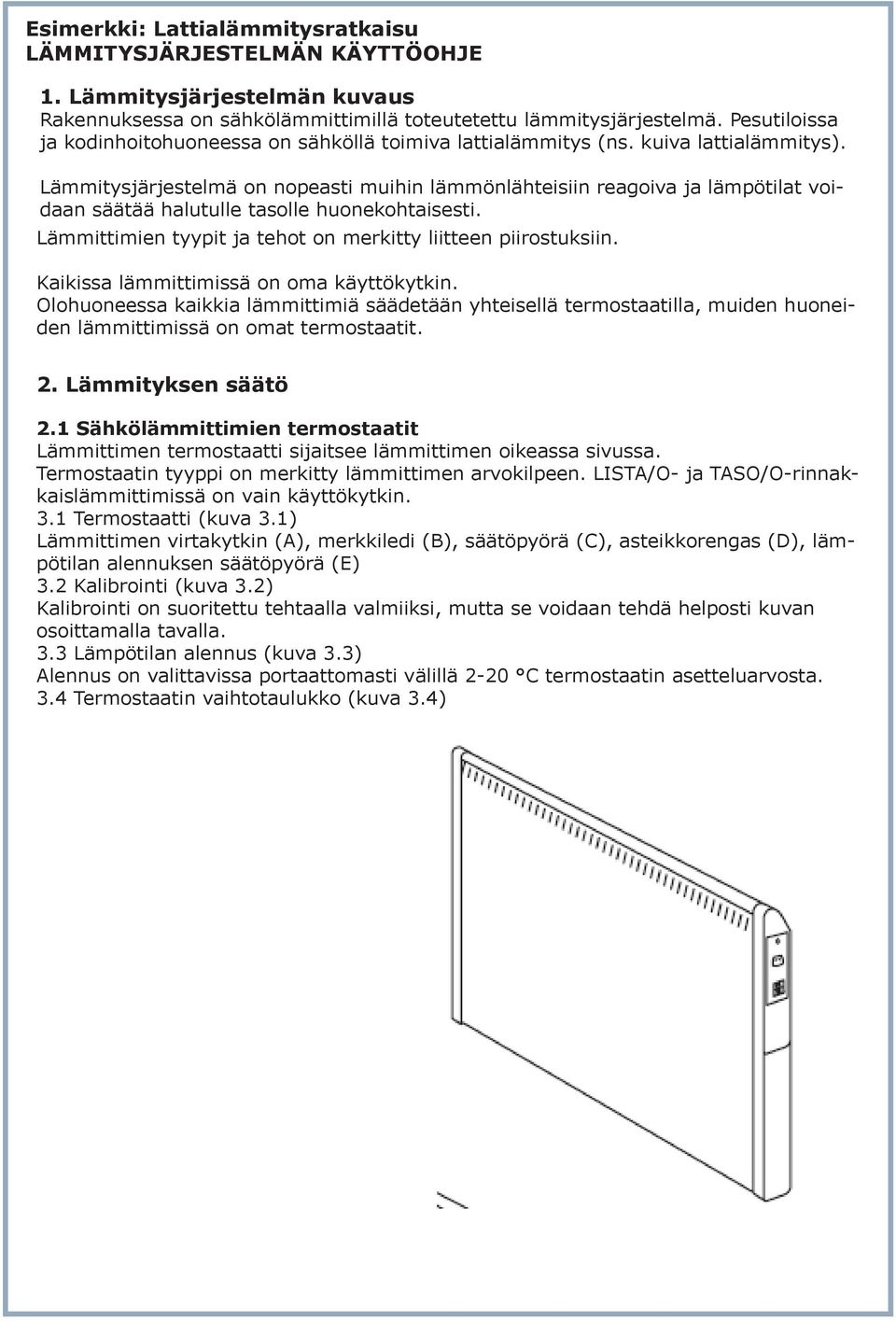

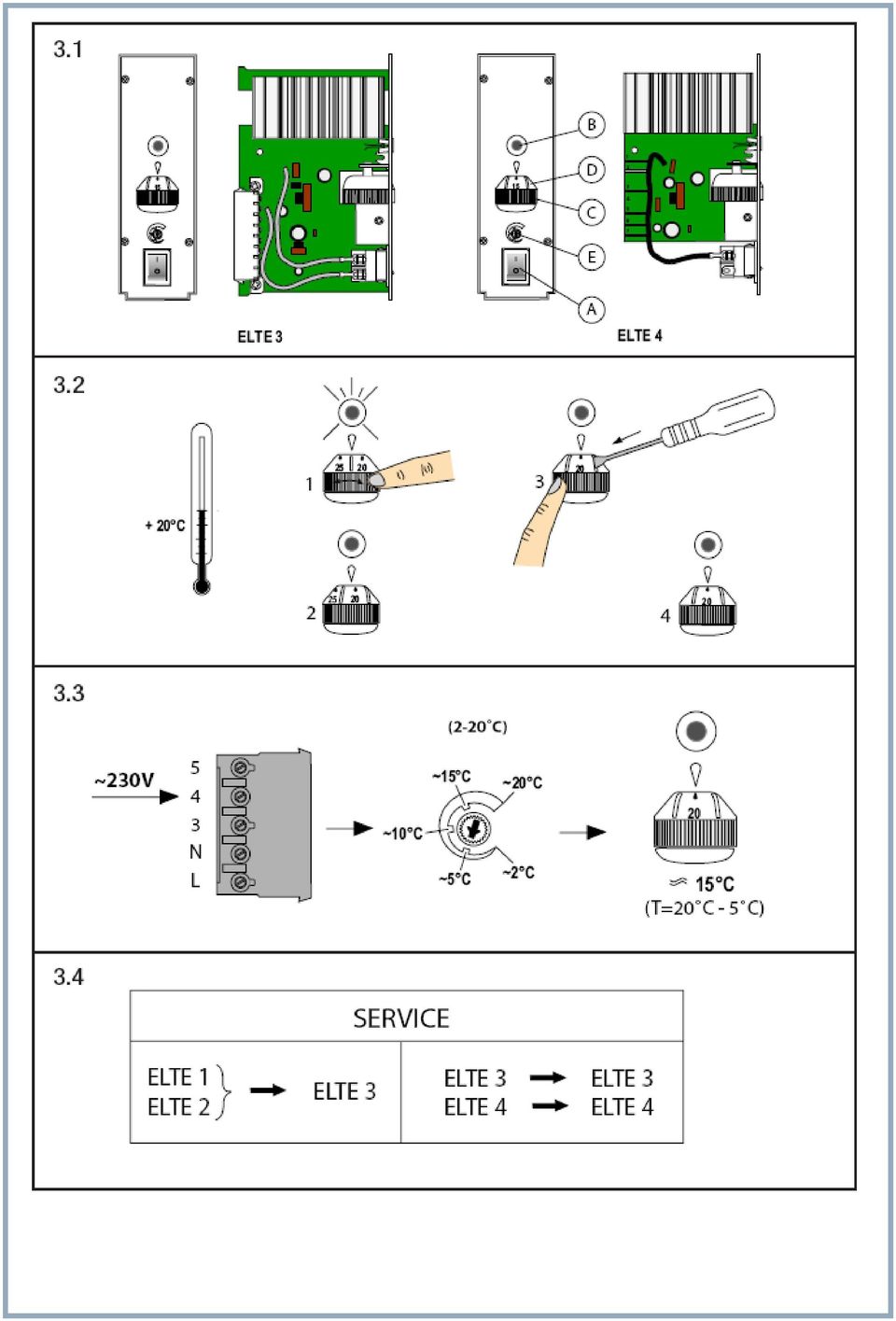

1 Esimerkki: Lattialämmitysratkaisu LÄMMITYSJÄRJESTELMÄN KÄYTTÖOHJE 1. Lämmitysjärjestelmän kuvaus Rakennuksessa on sähkölämmittimillä toteutetettu lämmitysjärjestelmä. Pesutiloissa ja kodinhoitohuoneessa on sähköllä toimiva lattialämmitys (ns. kuiva lattialämmitys). Lämmitysjärjestelmä on nopeasti muihin lämmönlähteisiin reagoiva ja lämpötilat voidaan säätää halutulle tasolle huonekohtaisesti. Lämmittimien tyypit ja tehot on merkitty liitteen piirostuksiin. Kaikissa lämmittimissä on oma käyttökytkin. Olohuoneessa kaikkia lämmittimiä säädetään yhteisellä termostaatilla, muiden huoneiden lämmittimissä on omat termostaatit. 2. Lämmityksen säätö 2.1 Sähkölämmittimien termostaatit Lämmittimen termostaatti sijaitsee lämmittimen oikeassa sivussa. Termostaatin tyyppi on merkitty lämmittimen arvokilpeen. LISTA/O- ja TASO/O-rinnakkaislämmittimissä on vain käyttökytkin. 3.1 Termostaatti (kuva 3.1) Lämmittimen virtakytkin (A), merkkiledi (B), säätöpyörä (C), asteikkorengas (D), lämpötilan alennuksen säätöpyörä (E) 3.2 Kalibrointi (kuva 3.2) Kalibrointi on suoritettu tehtaalla valmiiksi, mutta se voidaan tehdä helposti kuvan osoittamalla tavalla. 3.3 Lämpötilan alennus (kuva 3.3) Alennus on valittavissa portaattomasti välillä 2-20 C termostaatin asetteluarvosta. 3.4 Termostaatin vaihtotaulukko (kuva 3.4)

Lämmitysjärjestelmä on nopeasti muihin lämmönlähteisiin reagoiva ja lämpötilat voidaan säätää halutulle tasolle huonekohtaisesti. Lämmittimien tyypit ja tehot on merkitty liitteen piirostuksiin.

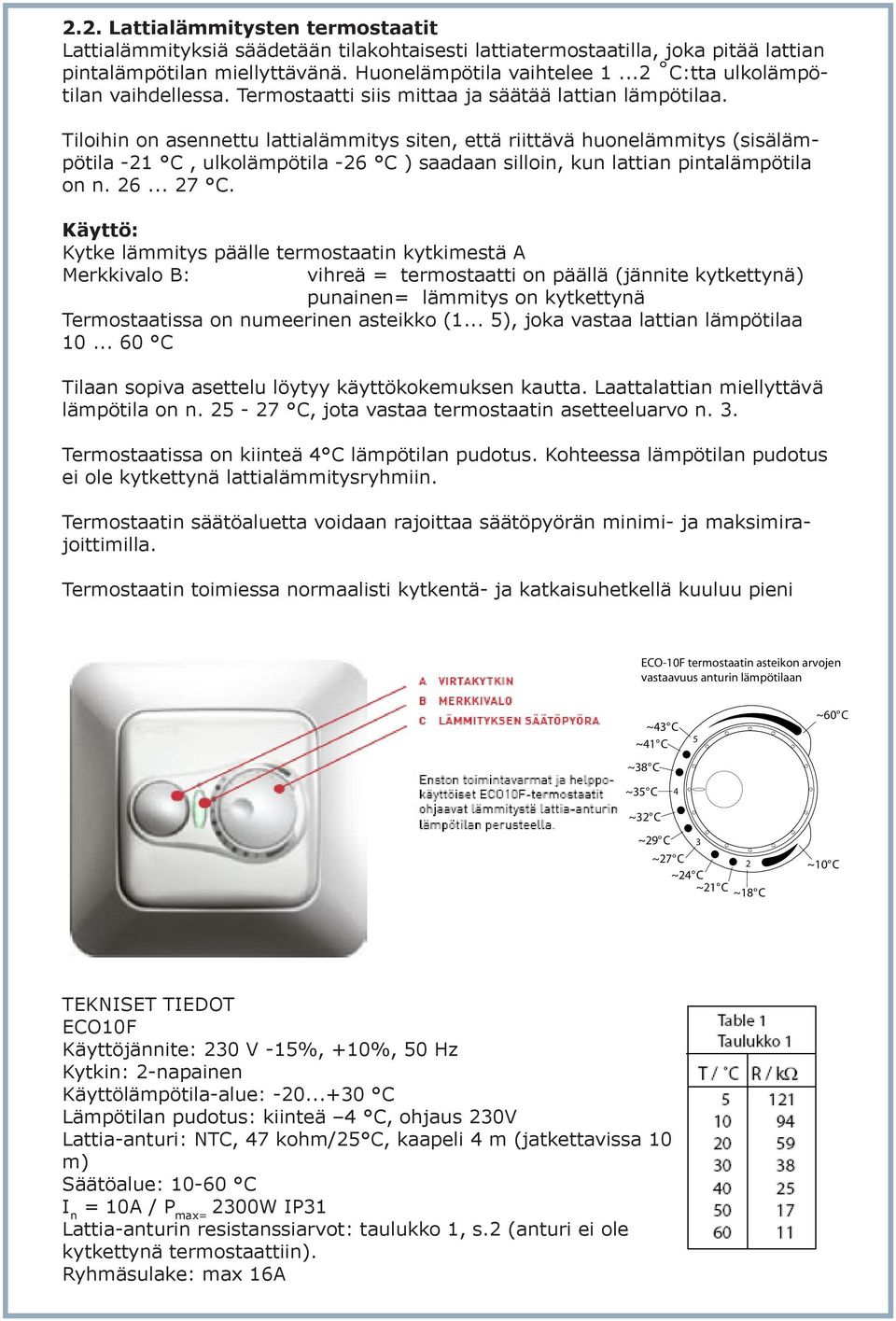

3 2.2. Lattialämmitysten termostaatit Lattialämmityksiä säädetään tilakohtaisesti lattiatermostaatilla, joka pitää lattian pintalämpötilan miellyttävänä. Huonelämpötila vaihtelee C:tta ulkolämpötilan vaihdellessa. Termostaatti siis mittaa ja säätää lattian lämpötilaa. Tiloihin on asennettu lattialämmitys siten, että riittävä huonelämmitys (sisälämpötila -21 C, ulkolämpötila -26 C ) saadaan silloin, kun lattian pintalämpötila on n C. Käyttö: Kytke lämmitys päälle termostaatin kytkimestä A Merkkivalo B: vihreä = termostaatti on päällä (jännite kytkettynä) punainen= lämmitys on kytkettynä Termostaatissa on numeerinen asteikko (1... 5), joka vastaa lattian lämpötilaa C Tilaan sopiva asettelu löytyy käyttökokemuksen kautta. Laattalattian miellyttävä lämpötila on n C, jota vastaa termostaatin asetteeluarvo n. 3. Termostaatissa on kiinteä 4 C lämpötilan pudotus. Kohteessa lämpötilan pudotus ei ole kytkettynä lattialämmitysryhmiin. Termostaatin säätöaluetta voidaan rajoittaa säätöpyörän minimi- ja maksimirajoittimilla. Termostaatin toimiessa normaalisti kytkentä- ja katkaisuhetkellä kuuluu pieni ECO-10F termostaatin asteikon arvojen vastaavuus anturin lämpötilaan ~43 C ~41 C ~38 C ~35 C 4 5 ~60 C ~32 C ~29 C 3 ~27 C 2 ~24 C ~21 C ~18 C ~10 C TEKNISET TIEDOT ECO10F Käyttöjännite: 230 V -15%, +10%, 50 Hz Kytkin: 2-napainen Käyttölämpötila-alue: C Lämpötilan pudotus: kiinteä 4 C, ohjaus 230V Lattia-anturi: NTC, 47 kohm/25 C, kaapeli 4 m (jatkettavissa 10 m) Säätöalue: C I n = 10A / P max= 2300W IP31 Lattia-anturin resistanssiarvot: taulukko 1, s.2 (anturi ei ole kytkettynä termostaattiin). Ryhmäsulake: max 16A

Tiloihin on asennettu lattialämmitys siten, että riittävä huonelämmitys (sisälämpötila -21 C, ulkolämpötila -26 C ) saadaan silloin, kun lattian pintalämpötila on n. 26... 27 C.

4 3. LÄMPÖTILAN PUDOTUS Lämmitysjärjestelmä on varustettu lämpötilan pudotusohjauksella (kotona-poissa - ohjaus). Sähkökeskuksessä olevalla kytkimellä 2S2 voidaan kytkeä päälle lämpötilan pudotusohjaus. Tällöin lämpötilat laskevat lämmitinkohtaisesti annetun astemäärän ( C) termostaatin asetteluarvosta. Lämpötilan pudotustoiminnolla säästetään lämmitystenergiaa erityisesti silloin, kun ollaan pois useita päiviä esimerkiksi lomamatkan aikana. Yksittäisten lämmittimien termostaattien lämpötilaasetteluja ei tarvitse muuttaa vaan lämpötilan pudotus tehdään yhdellä kytkimellä. Päivittäinen lämpötilan pudotus ei merkittävästi vaikuta lämmitysenergian kulutukseen. Esimerkki: Työhuoneen termostaatin asetteuarvo on 21 C ja lämpötilan pudotusasettelu -8 C. Poissa-ohjaus pudottaa tilan lämpötilan 13 C:een. 4. LÄMMIN KÄYTTÖVESI Lämmin käyttövesi tuotetaan lämminvesivaraajalla. Vesi pyritään lämmittämään edullisemman sähkönhinnan aikana (yö). Tarvittaessa varaaja saadaan päälle päiväaikana sähkökeskuksen ohjauspainikkeesta 4S1. Varaaja tulisi kytkeä päälle 2-3 tuntia ennen lisäkäyttötarvetta. Seuraavan yö-jakson alkaessa varaaja kytkeytyy automaattisesti vain yölämmitykseen. Mikäli lämmin käyttövesi ei riitä normaalissa käytössä, tulee varaajan termostaatin asettelua tarkistaa (kts. varaajan käyttöohje).

Lämpötilan pudotustoiminnolla säästetään lämmitystenergiaa erityisesti silloin, kun ollaan pois useita päiviä esimerkiksi lomamatkan aikana.

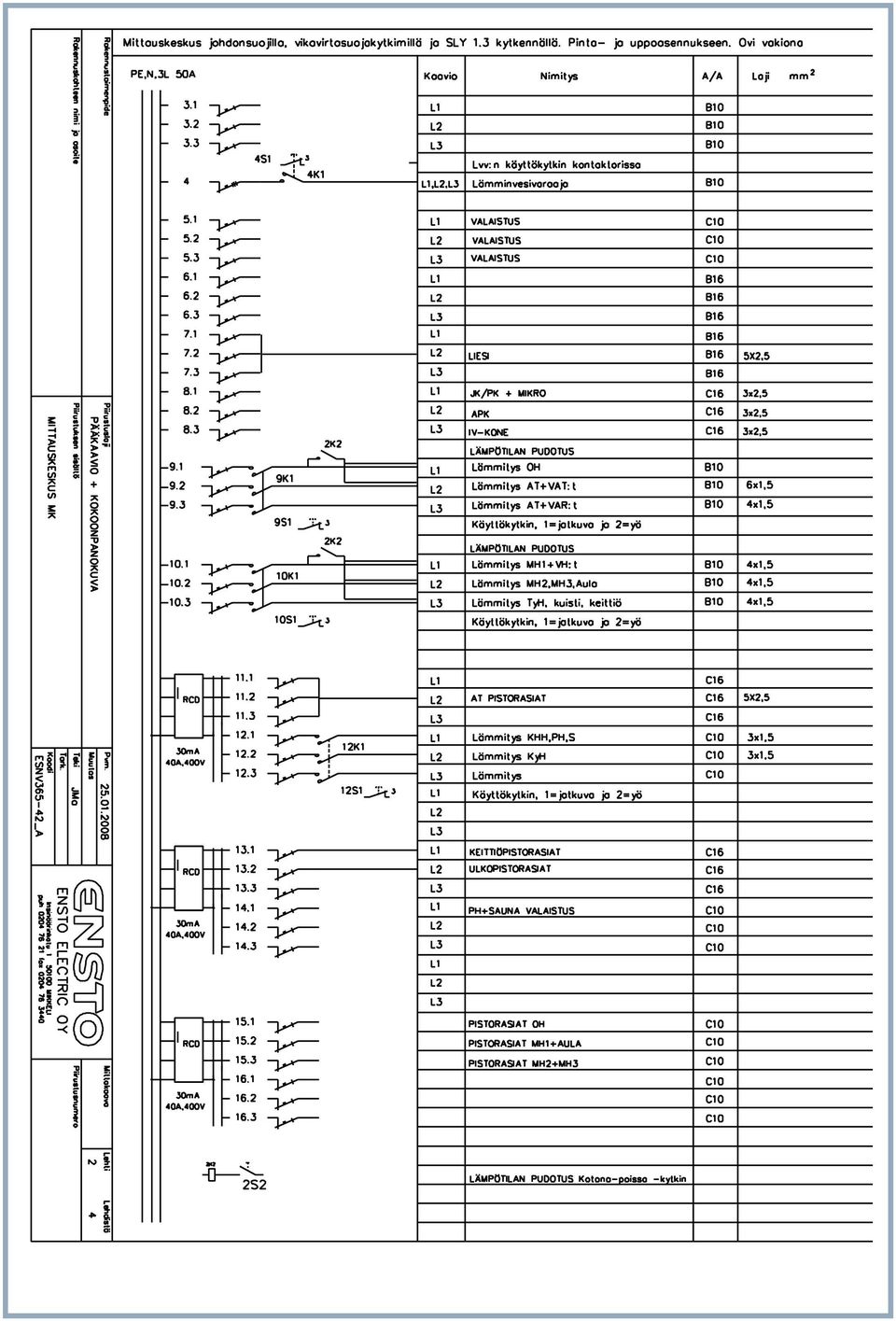

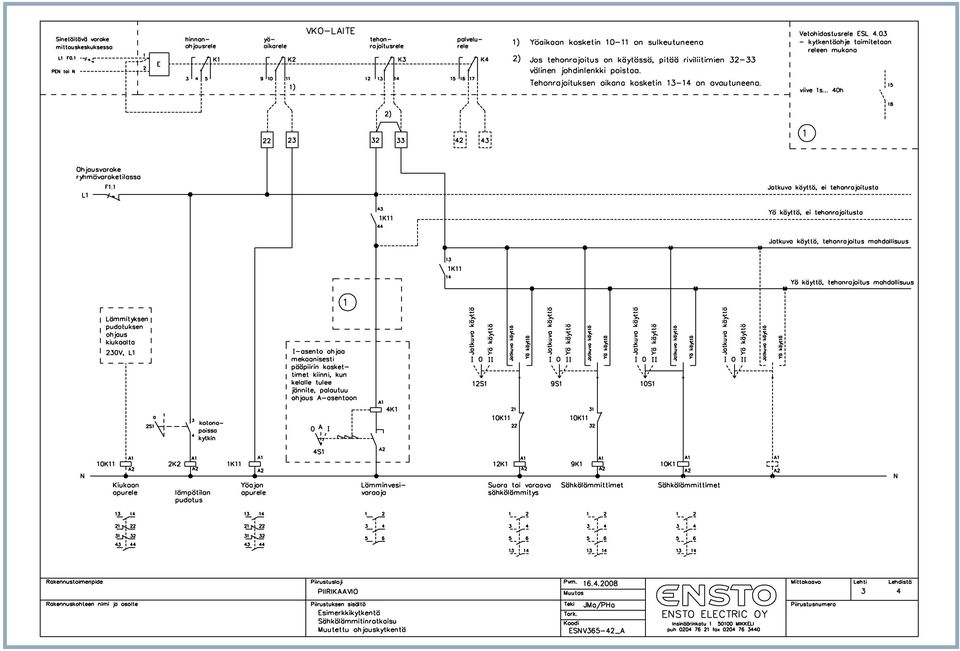

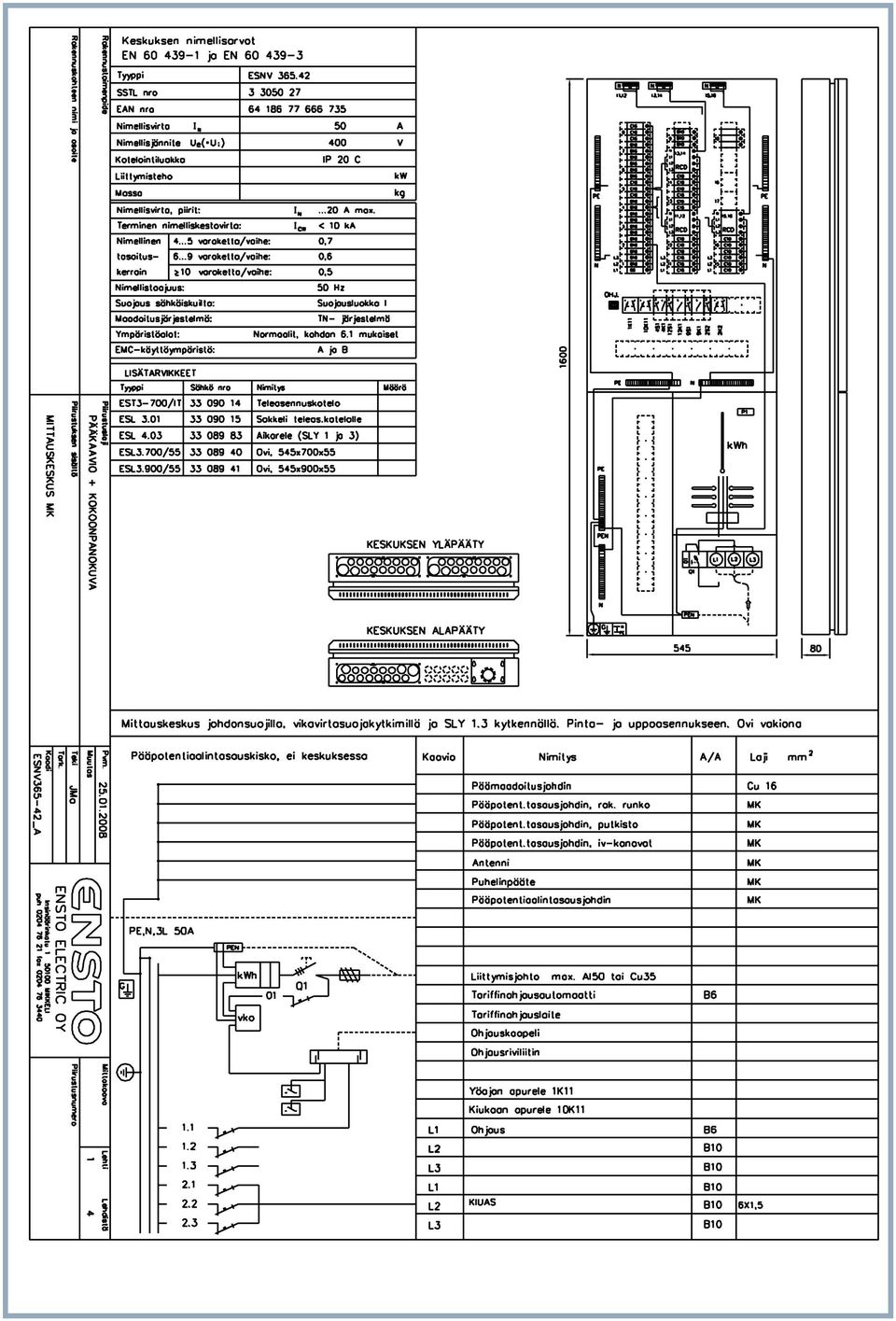

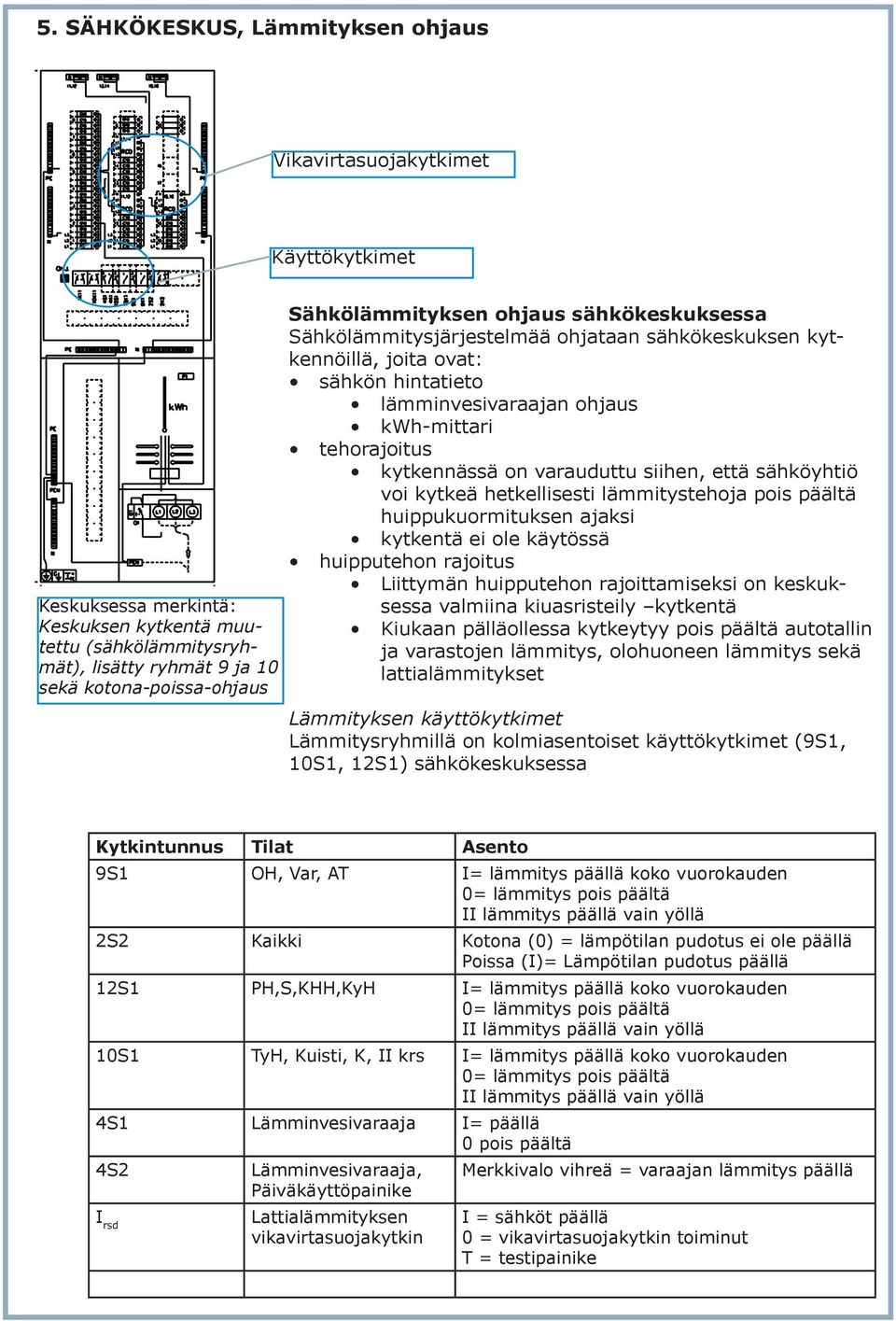

5 5. SÄHKÖKESKUS, Lämmityksen ohjaus Vikavirtasuojakytkimet Käyttökytkimet Keskuksessa merkintä: Keskuksen kytkentä muutettu (sähkölämmitysryhmät), lisätty ryhmät 9 ja 10 sekä kotona-poissa-ohjaus Sähkölämmityksen ohjaus sähkökeskuksessa Sähkölämmitysjärjestelmää ohjataan sähkökeskuksen kytkennöillä, joita ovat: sähkön hintatieto lämminvesivaraajan ohjaus kwh-mittari tehorajoitus kytkennässä on varauduttu siihen, että sähköyhtiö voi kytkeä hetkellisesti lämmitystehoja pois päältä huippukuormituksen ajaksi kytkentä ei ole käytössä huipputehon rajoitus Liittymän huipputehon rajoittamiseksi on keskuksessa valmiina kiuasristeily kytkentä Kiukaan pälläollessa kytkeytyy pois päältä autotallin ja varastojen lämmitys, olohuoneen lämmitys sekä lattialämmitykset Lämmityksen käyttökytkimet Lämmitysryhmillä on kolmiasentoiset käyttökytkimet (9S1, 10S1, 12S1) sähkökeskuksessa Kytkintunnus Tilat Asento 9S1 OH, Var, AT I= lämmitys päällä koko vuorokauden 0= lämmitys pois päältä II lämmitys päällä vain yöllä 2S2 Kaikki Kotona (0) = lämpötilan pudotus ei ole päällä Poissa (I)= Lämpötilan pudotus päällä 12S1 PH,S,KHH,KyH I= lämmitys päällä koko vuorokauden 0= lämmitys pois päältä II lämmitys päällä vain yöllä 10S1 TyH, Kuisti, K, II krs I= lämmitys päällä koko vuorokauden 0= lämmitys pois päältä II lämmitys päällä vain yöllä 4S1 Lämminvesivaraaja I= päällä 0 pois päältä 4S2 I rsd Lämminvesivaraaja, Päiväkäyttöpainike Lattialämmityksen vikavirtasuojakytkin Merkkivalo vihreä = varaajan lämmitys päällä I = sähköt päällä 0 = vikavirtasuojakytkin toiminut T = testipainike

on varauduttu siihen, että sähköyhtiö voi kytkeä hetkellisesti lämmitystehoja pois päältä huippukuormituksen ajaksi kytkentä ei ole käytössä huipputehon rajoitus Liittymän huipputehon rajoittamiseksi

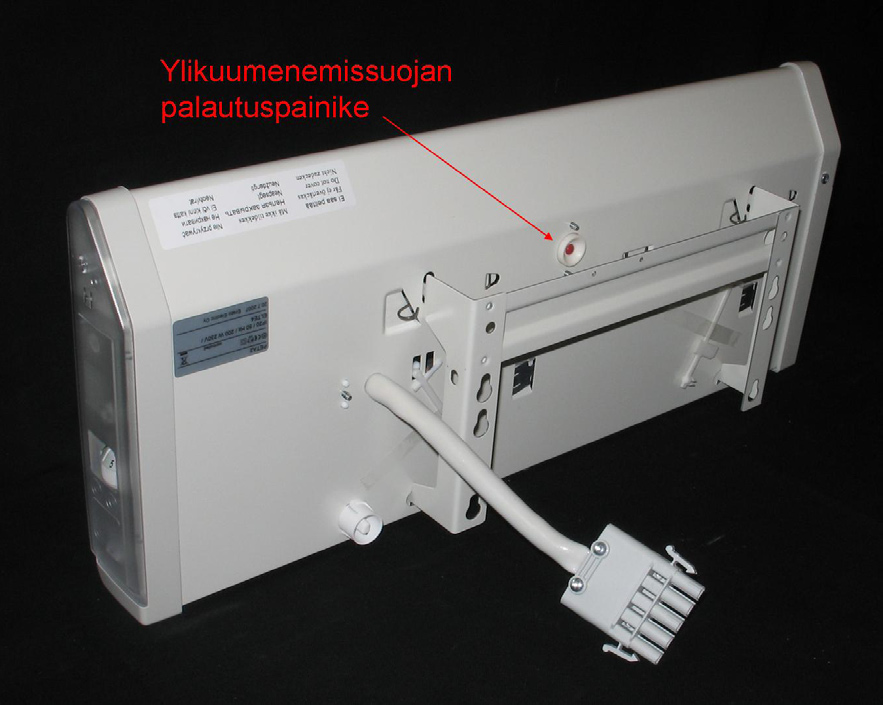

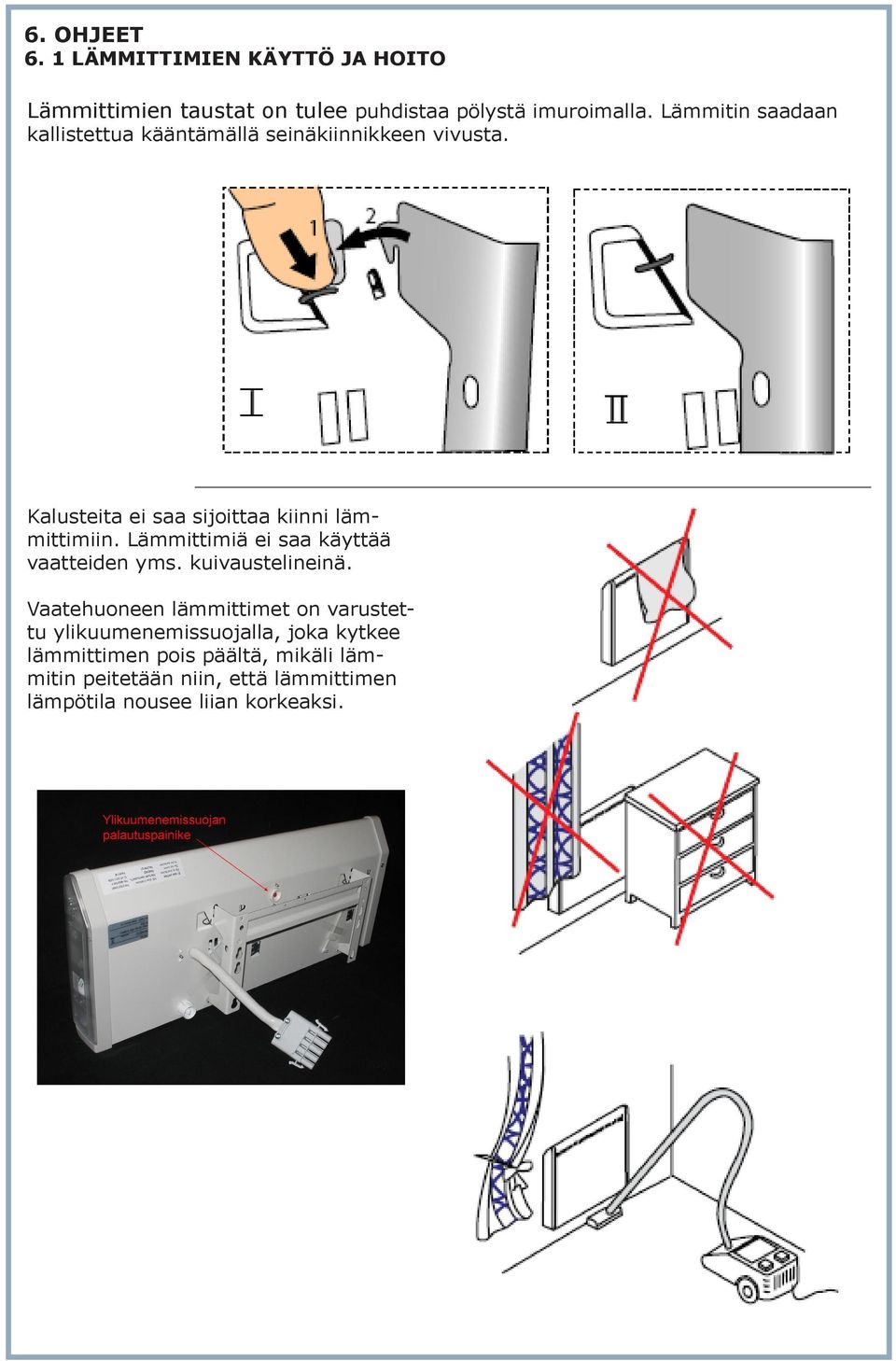

6. OHJEET 6. 1 LÄMMITTIMIEN KÄYTTÖ JA HOITO Lämmittimien taustat on tulee puhdistaa pölystä imuroimalla. Lämmitin saadaan kallistettua kääntämällä seinäkiinnikkeen vivusta.

6 6. OHJEET 6. 1 LÄMMITTIMIEN KÄYTTÖ JA HOITO Lämmittimien taustat on tulee puhdistaa pölystä imuroimalla. Lämmitin saadaan kallistettua kääntämällä seinäkiinnikkeen vivusta. Kalusteita ei saa sijoittaa kiinni lämmittimiin. Lämmittimiä ei saa käyttää vaatteiden yms. kuivaustelineinä. Vaatehuoneen lämmittimet on varustettu ylikuumenemissuojalla, joka kytkee lämmittimen pois päältä, mikäli lämmitin peitetään niin, että lämmittimen lämpötila nousee liian korkeaksi.

Lämmittimiä ei saa käyttää vaatteiden yms. kuivaustelineinä.

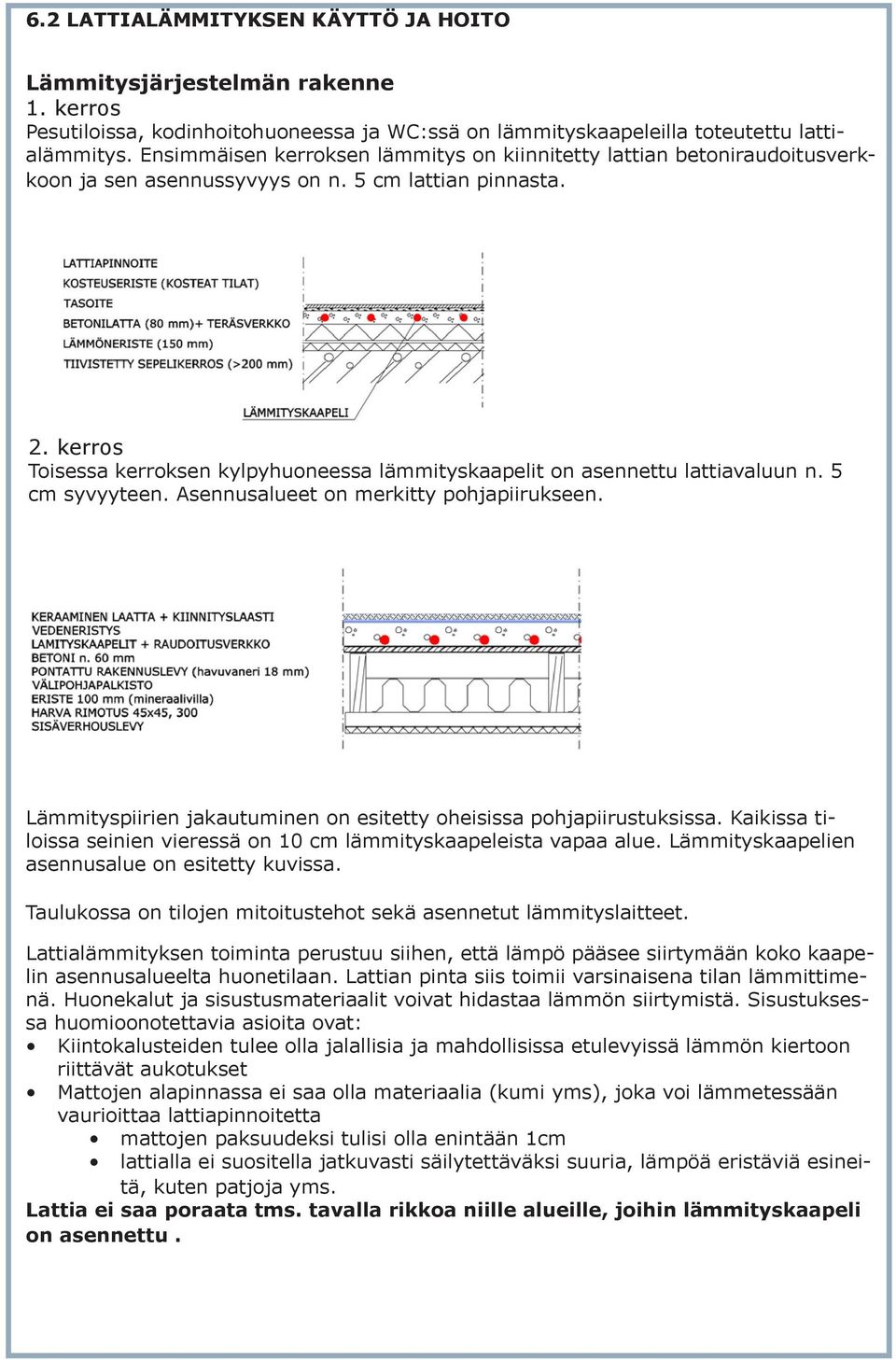

7 6.2 LATTIALÄMMITYKSEN KÄYTTÖ JA HOITO Lämmitysjärjestelmän rakenne 1. kerros Pesutiloissa, kodinhoitohuoneessa ja WC:ssä on lämmityskaapeleilla toteutettu lattialämmitys. Ensimmäisen kerroksen lämmitys on kiinnitetty lattian betoniraudoitusverkkoon ja sen asennussyvyys on n. 5 cm lattian pinnasta. 2. kerros Toisessa kerroksen kylpyhuoneessa lämmityskaapelit on asennettu lattiavaluun n. 5 cm syvyyteen. Asennusalueet on merkitty pohjapiirukseen. Lämmityspiirien jakautuminen on esitetty oheisissa pohjapiirustuksissa. Kaikissa tiloissa seinien vieressä on 10 cm lämmityskaapeleista vapaa alue. Lämmityskaapelien asennusalue on esitetty kuvissa. Taulukossa on tilojen mitoitustehot sekä asennetut lämmityslaitteet. Lattialämmityksen toiminta perustuu siihen, että lämpö pääsee siirtymään koko kaapelin asennusalueelta huonetilaan. Lattian pinta siis toimii varsinaisena tilan lämmittimenä. Huonekalut ja sisustusmateriaalit voivat hidastaa lämmön siirtymistä. Sisustuksessa huomioonotettavia asioita ovat: Kiintokalusteiden tulee olla jalallisia ja mahdollisissa etulevyissä lämmön kiertoon riittävät aukotukset Mattojen alapinnassa ei saa olla materiaalia (kumi yms), joka voi lämmetessään vaurioittaa lattiapinnoitetta mattojen paksuudeksi tulisi olla enintään 1cm lattialla ei suositella jatkuvasti säilytettäväksi suuria, lämpöä eristäviä esineitä, kuten patjoja yms. Lattia ei saa poraata tms. tavalla rikkoa niille alueille, joihin lämmityskaapeli on asennettu.

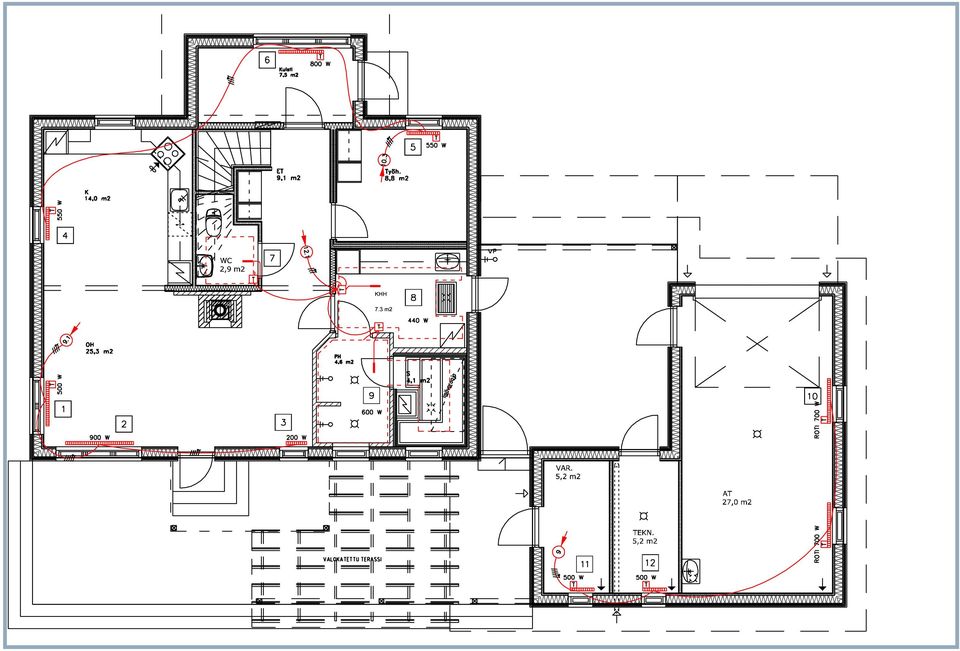

kerros Toisessa kerroksen kylpyhuoneessa lämmityskaapelit on asennettu lattiavaluun n. 5 cm syvyyteen. Asennusalueet on merkitty pohjapiirukseen.

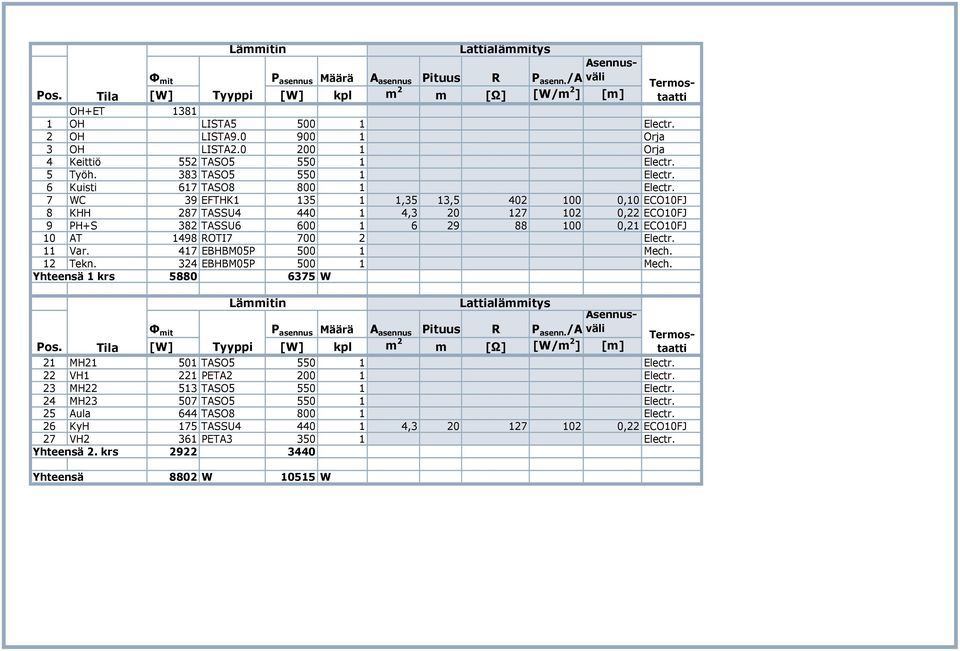

10 Pos. Tila OH+ET OH LISTA Electr. 2 OH LISTA Orja 3 OH LISTA Orja 4 Keittiö 552 TASO Electr. 5 Työh. 383 TASO Electr. 6 Kuisti 617 TASO Electr. 7 WC 39 EFTHK ,35 13, ,10 ECO10FJ 8 KHH 287 TASSU , ,22 ECO10FJ 9 PH+S 382 TASSU ,21 ECO10FJ 10 AT 1498 ROTI Electr. 11 Var. 417 EBHBM05P Mech. 12 Tekn. 324 EBHBM05P Mech. Yhteensä 1 krs W Yhteensä 8802 W W Lämmitin Lattialämmitys mit P asennus Määrä A asennus Pituus R Asennusväli P asenn. /A [W] Tyyppi [W] kpl m 2 m [ ] [W/m 2 ] [m] Lämmitin Lattialämmitys Asennusväli mit P asennus Määrä A asennus Pituus R P asenn. /A Termostaatti Pos. Tila [W] Tyyppi [W] kpl m 2 m [ ] [W/m 2 ] [m] 21 MH TASO Electr. 22 VH1 221 PETA Electr. 23 MH TASO Electr. 24 MH TASO Electr. 25 Aula 644 TASO Electr. 26 KyH 175 TASSU , ,22 ECO10FJ 27 VH2 361 PETA Electr. Yhteensä 2. krs Termostaatti

417 EBHBM05P 500 1 Mech. 12 Tekn. 324 EBHBM05P 500 1 Mech. Yhteensä 1 krs 5880 6375 W Yhteensä 8802 W 10515 W Lämmitin Lattialämmitys mit P asennus Määrä A asennus Pituus R Asennusväli P asenn.
