Katolle asennettu GSM-antenni

Koko: px
Aloita esitys sivulta:

Download "Katolle asennettu GSM-antenni"

Transkriptio

1 Ohje nro Versio Osa nro Katolle asennettu GSM-antenni Sivu 1 / 10

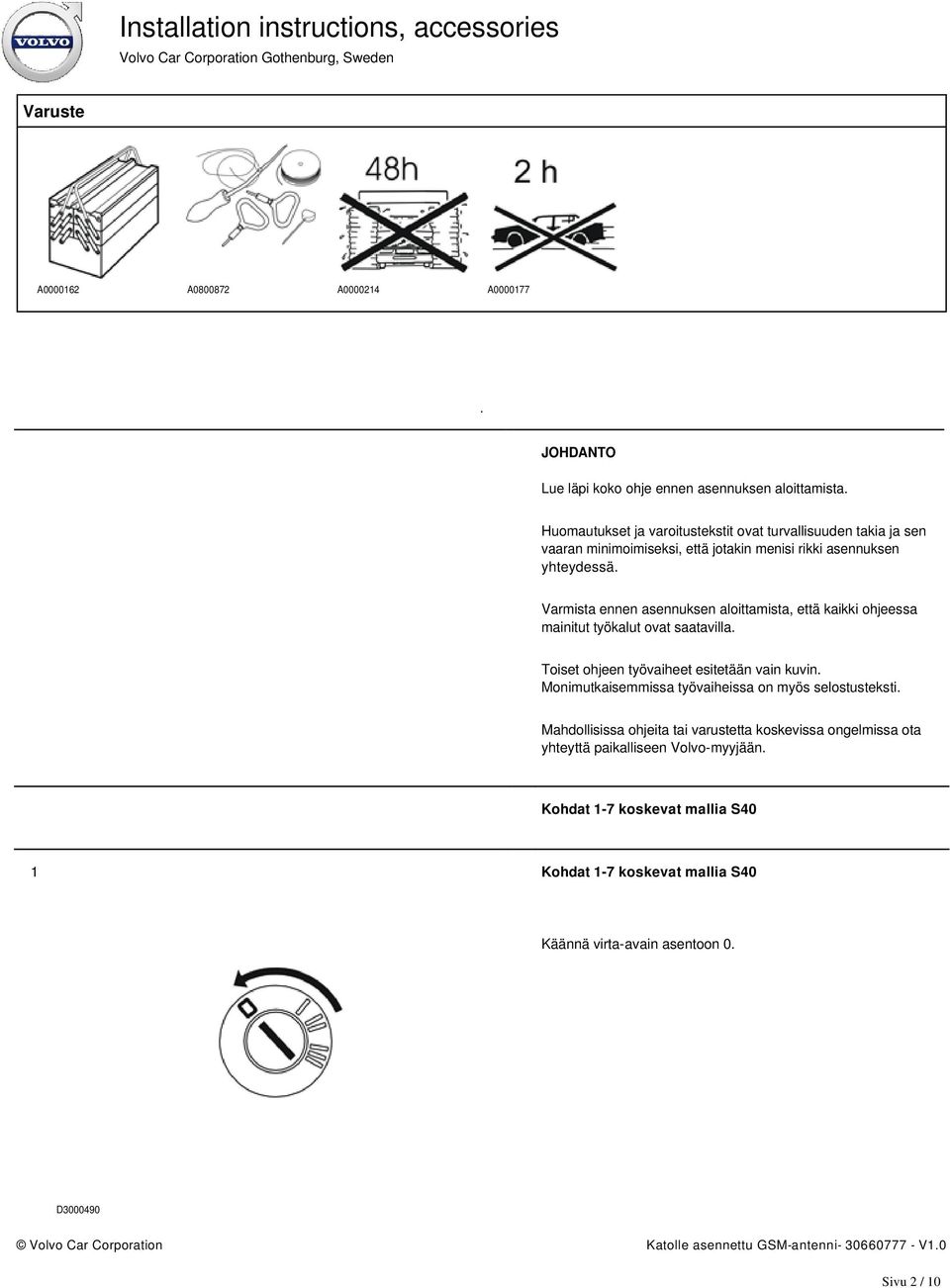

2 Varuste A A A A JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Kohdat 1-7 koskevat mallia S40 1 Kohdat 1-7 koskevat mallia S40 Käännä virta-avain asentoon 0. D Sivu 2 / 10

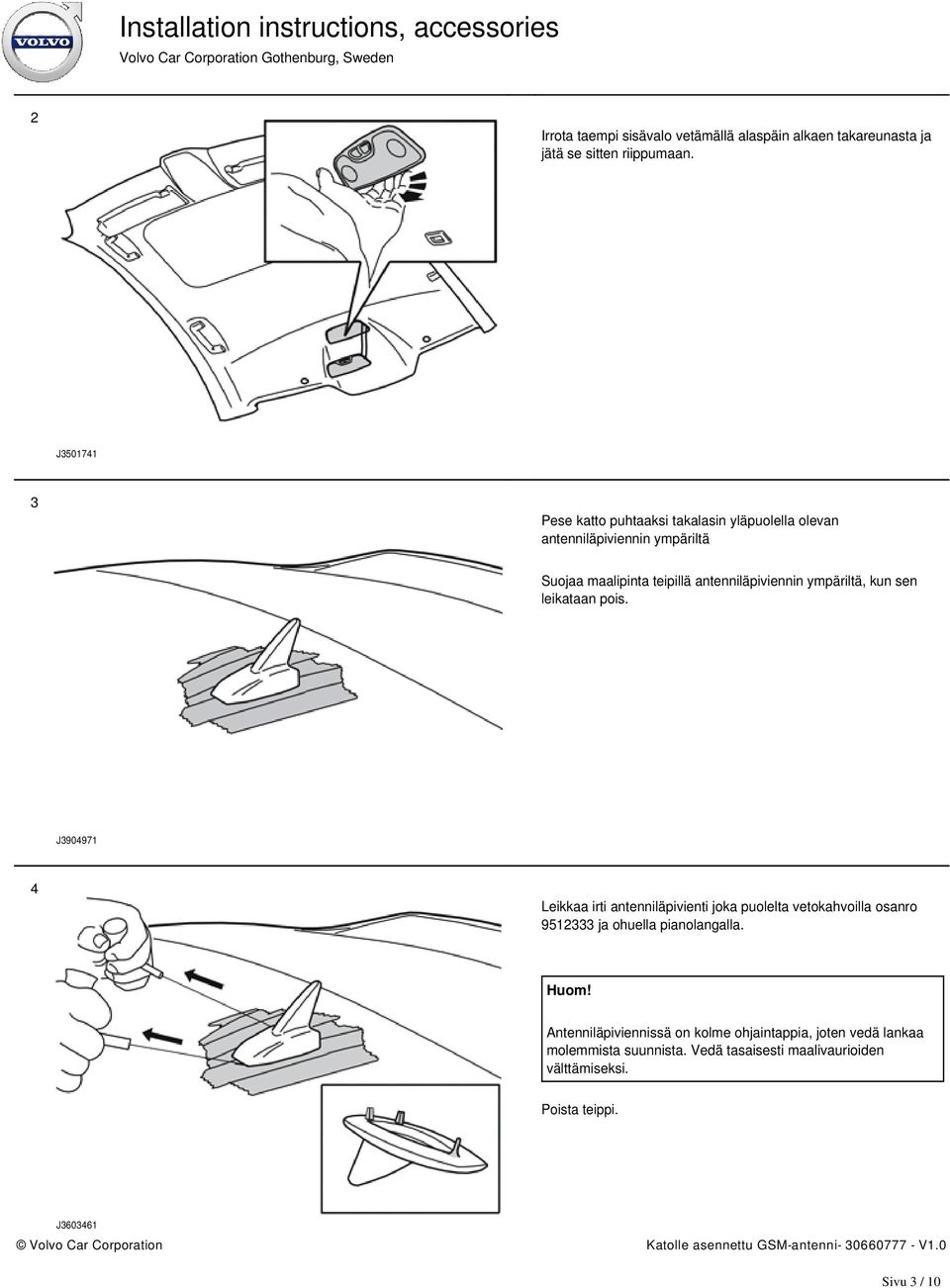

3 2 Irrota taempi sisävalo vetämällä alaspäin alkaen takareunasta ja jätä se sitten riippumaan. J Pese katto puhtaaksi takalasin yläpuolella olevan antenniläpiviennin ympäriltä Suojaa maalipinta teipillä antenniläpiviennin ympäriltä, kun sen leikataan pois. J Leikkaa irti antenniläpivienti joka puolelta vetokahvoilla osanro ja ohuella pianolangalla. Antenniläpiviennissä on kolme ohjaintappia, joten vedä lankaa molemmista suunnista. Vedä tasaisesti maalivaurioiden välttämiseksi. Poista teippi. J Sivu 3 / 10

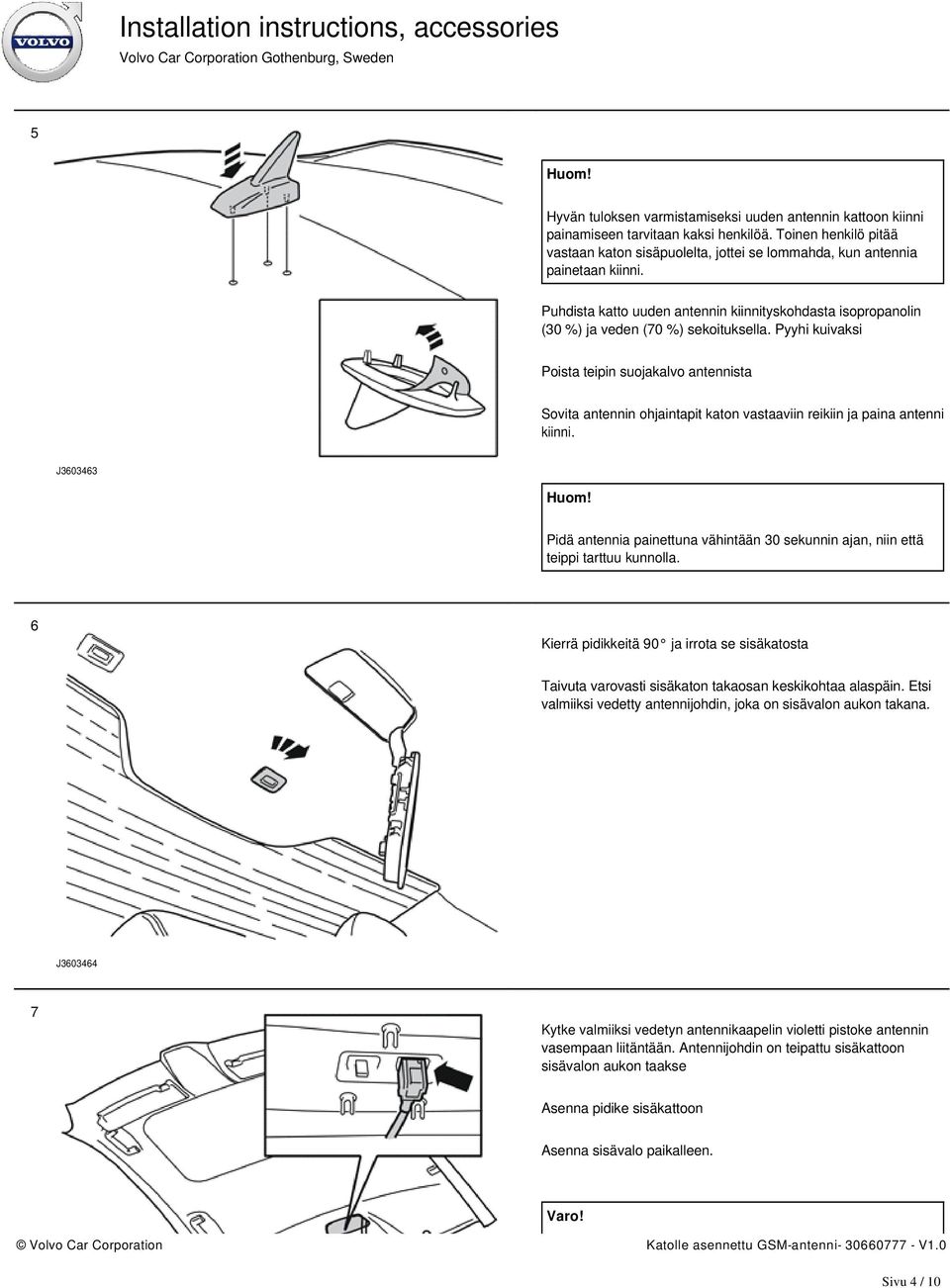

4 5 Hyvän tuloksen varmistamiseksi uuden antennin kattoon kiinni painamiseen tarvitaan kaksi henkilöä. Toinen henkilö pitää vastaan katon sisäpuolelta, jottei se lommahda, kun antennia painetaan kiinni. Puhdista katto uuden antennin kiinnityskohdasta isopropanolin (30 %) ja veden (70 %) sekoituksella. Pyyhi kuivaksi Poista teipin suojakalvo antennista Sovita antennin ohjaintapit katon vastaaviin reikiin ja paina antenni kiinni. J Pidä antennia painettuna vähintään 30 sekunnin ajan, niin että teippi tarttuu kunnolla. 6 Kierrä pidikkeitä 90 ja irrota se sisäkatosta Taivuta varovasti sisäkaton takaosan keskikohtaa alaspäin. Etsi valmiiksi vedetty antennijohdin, joka on sisävalon aukon takana. J Kytke valmiiksi vedetyn antennikaapelin violetti pistoke antennin vasempaan liitäntään. Antennijohdin on teipattu sisäkattoon sisävalon aukon taakse Asenna pidike sisäkattoon Asenna sisävalo paikalleen. Varo! Sivu 4 / 10

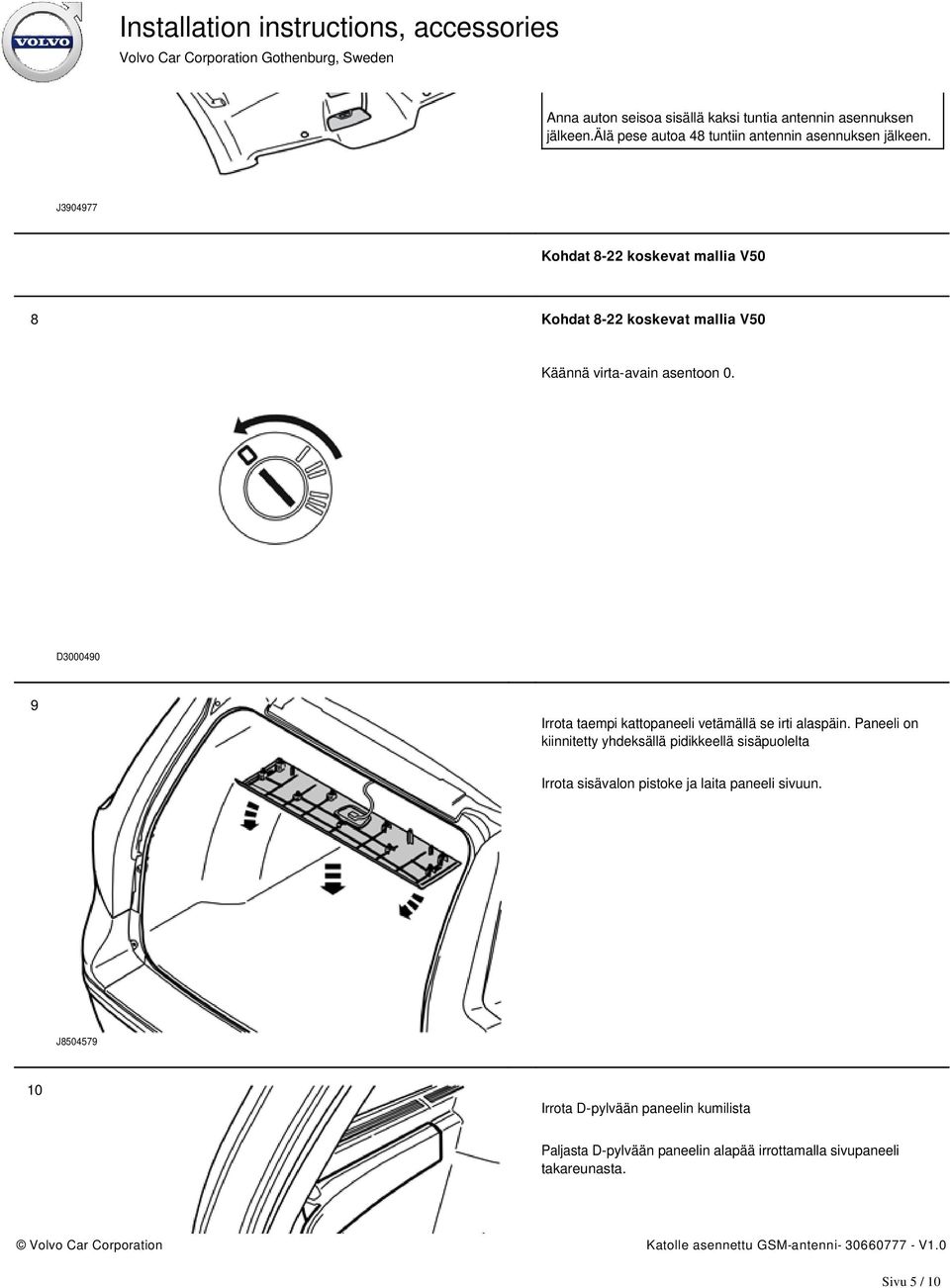

5 Anna auton seisoa sisällä kaksi tuntia antennin asennuksen jälkeen.älä pese autoa 48 tuntiin antennin asennuksen jälkeen. J Kohdat 8-22 koskevat mallia V50 8 Kohdat 8-22 koskevat mallia V50 Käännä virta-avain asentoon 0. D Irrota taempi kattopaneeli vetämällä se irti alaspäin. Paneeli on kiinnitetty yhdeksällä pidikkeellä sisäpuolelta Irrota sisävalon pistoke ja laita paneeli sivuun. J Irrota D-pylvään paneelin kumilista Paljasta D-pylvään paneelin alapää irrottamalla sivupaneeli takareunasta. Sivu 5 / 10

6 J Irrota D-pylvään paneeli vetämällä se ensin irti korista (se on kiinnitetty neljällä pidikkeellä) ja irrota se sitten sisäkatosta yläreunasta. J Kampea ylös suojaverkon kiinnikkeen kansi ja irrota sen alla oleva ruuvi. J Käännä takaistuimen selkänoja eteen Irrota sivupehmuste vetämällä sitä eteenpäin yläreunasta, kunnes takasivun pidike irtoaa, ja vedä se sitten suoraan ylöspäin. Sivu 6 / 10

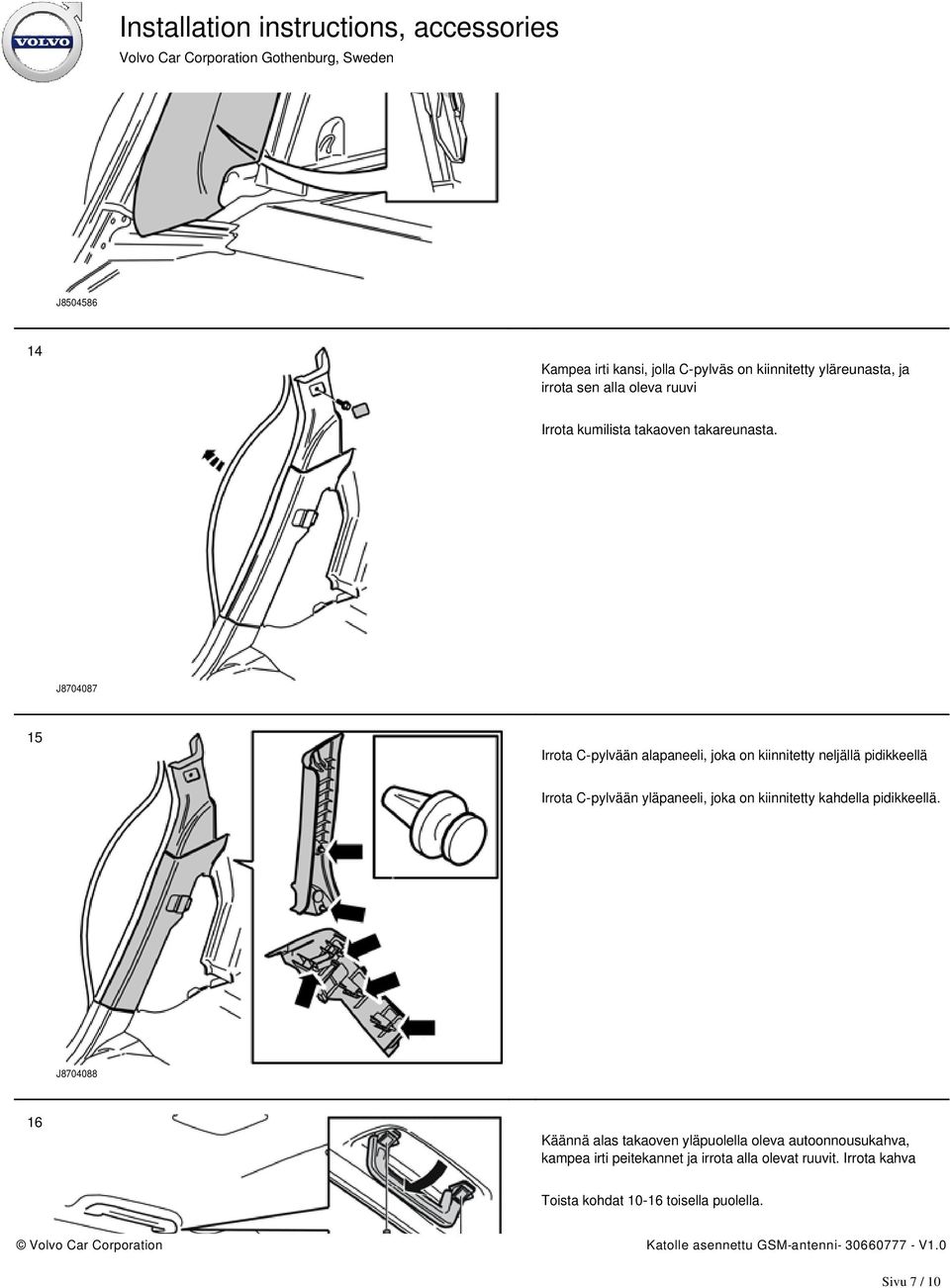

7 J Kampea irti kansi, jolla C-pylväs on kiinnitetty yläreunasta, ja irrota sen alla oleva ruuvi Irrota kumilista takaoven takareunasta. J Irrota C-pylvään alapaneeli, joka on kiinnitetty neljällä pidikkeellä Irrota C-pylvään yläpaneeli, joka on kiinnitetty kahdella pidikkeellä. J Käännä alas takaoven yläpuolella oleva autoonnousukahva, kampea irti peitekannet ja irrota alla olevat ruuvit. Irrota kahva Toista kohdat toisella puolella. Sivu 7 / 10

8 J Kierrä sisäkaton pidikettä 90 ja ota se pois Laske sisäkatto varovasti alas. Varmista sisäkattoa laskiessasi, että siihen ei tule taitteita. Jos niitä pyrkii tulemaan, ripusta sisäkatto nurkista antennitöiden ajaksi. J Pese katto puhtaaksi takalasin yläpuolella olevan antenniläpiviennin ympäriltä Suojaa maalipinta teipillä antenniläpiviennin ympäriltä, kun sen leikataan pois. J Leikkaa irti antenniläpivienti joka puolelta vetokahvoilla osanro ja ohuella pianolangalla. Sivu 8 / 10

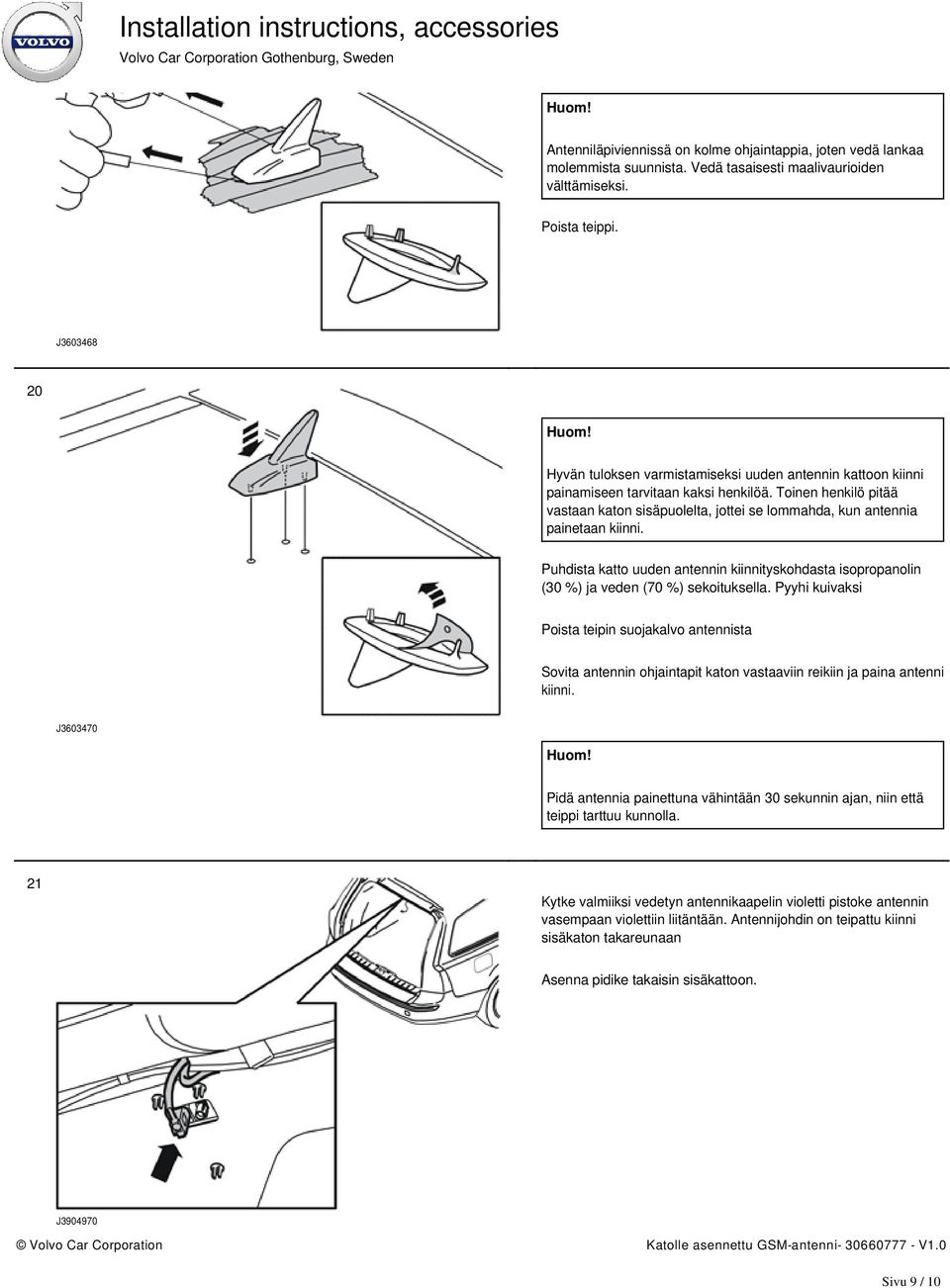

9 Antenniläpiviennissä on kolme ohjaintappia, joten vedä lankaa molemmista suunnista. Vedä tasaisesti maalivaurioiden välttämiseksi. Poista teippi. J Hyvän tuloksen varmistamiseksi uuden antennin kattoon kiinni painamiseen tarvitaan kaksi henkilöä. Toinen henkilö pitää vastaan katon sisäpuolelta, jottei se lommahda, kun antennia painetaan kiinni. Puhdista katto uuden antennin kiinnityskohdasta isopropanolin (30 %) ja veden (70 %) sekoituksella. Pyyhi kuivaksi Poista teipin suojakalvo antennista Sovita antennin ohjaintapit katon vastaaviin reikiin ja paina antenni kiinni. J Pidä antennia painettuna vähintään 30 sekunnin ajan, niin että teippi tarttuu kunnolla. 21 Kytke valmiiksi vedetyn antennikaapelin violetti pistoke antennin vasempaan violettiin liitäntään. Antennijohdin on teipattu kiinni sisäkaton takareunaan Asenna pidike takaisin sisäkattoon. J Sivu 9 / 10

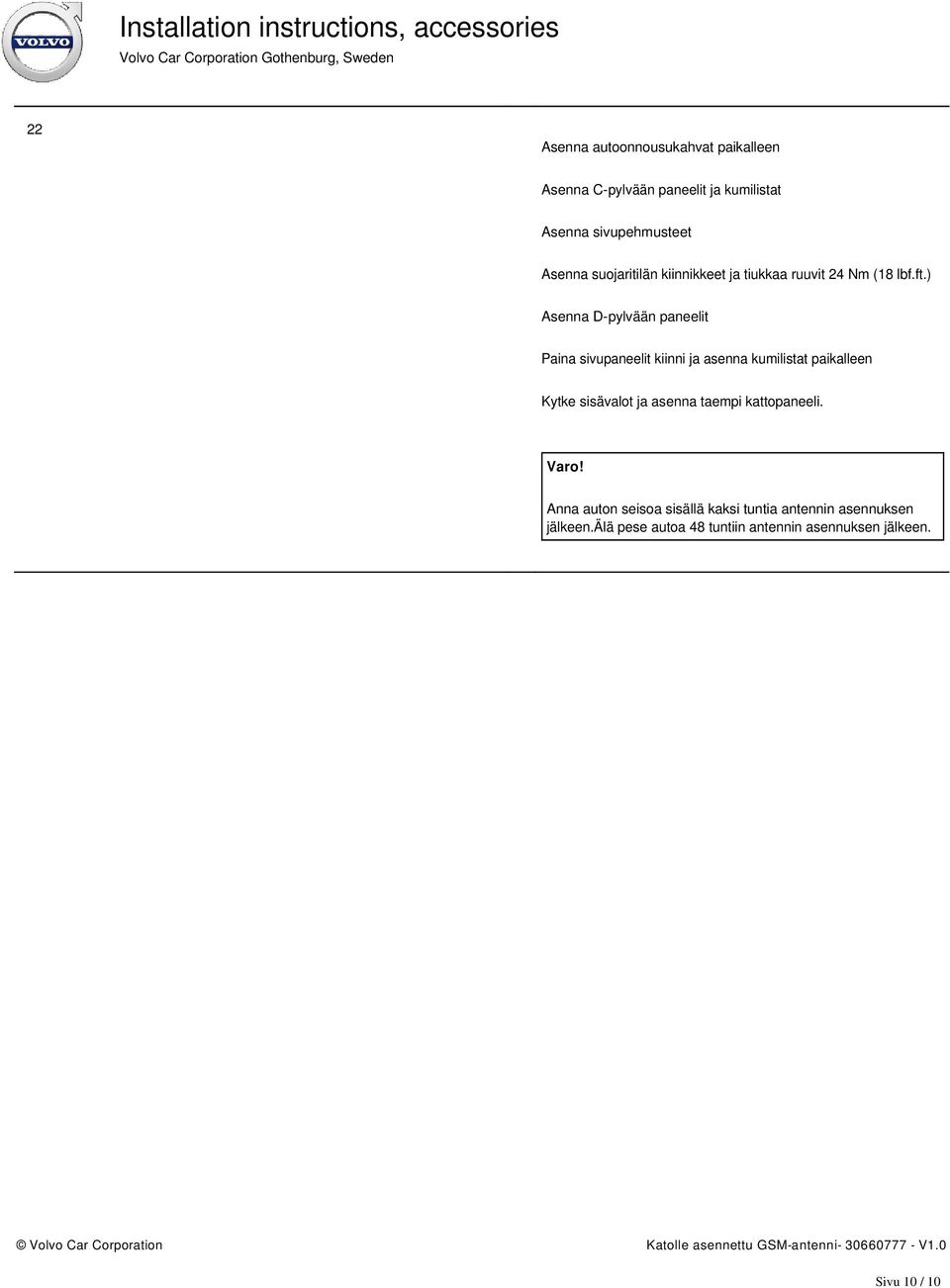

10 22 Asenna autoonnousukahvat paikalleen Asenna C-pylvään paneelit ja kumilistat Asenna sivupehmusteet Asenna suojaritilän kiinnikkeet ja tiukkaa ruuvit 24 Nm (18 lbf.ft.) Asenna D-pylvään paneelit Paina sivupaneelit kiinni ja asenna kumilistat paikalleen Kytke sisävalot ja asenna taempi kattopaneeli. Varo! Anna auton seisoa sisällä kaksi tuntia antennin asennuksen jälkeen.älä pese autoa 48 tuntiin antennin asennuksen jälkeen. Sivu 10 / 10
