1 Asennus sekoitusosa TBBD GOLD SD, koot Yleistä osaa TBBD on saatavana GOLD SD:n kaikkiin kokoihin. osaa voidaan käyttää, kun tyhjä tila halutaan lämmittää kokonaan tai osittain kiertoilmalla. Tuloilmakone on varustettava sähkö- tai vesilämpöpatterilla. TBBD koostuu pyöreän kanavan T-haarasta (koot 05-08) tai suorakaidekanavasta kolmella työntölistaliitoksella (koot 20-80). Toimitukseen sisältyy tarvittava määrä kanavamuhveja (koot 05-08) ja työntölistasarjoja (koot 14-80). Pellit toimitetaan aina toimilaite valmiiksi asennettuna. Toimilaitteet ovat moduloivia. osa voidaan käyttökohteen mukaan tilata kahdella tai kolmella pellillä varustettuna, katso esimerkit oikealla ja alapuolella. Esimerkki 1 (kaksi peltiä) Normaali käyttö Normaali käyttö Esimerkki 2 (kolme peltiä, yhdistettynä) Koot Koot 05 ja 08 Esimerkki 1, kaksi peltiä osa toimitetaan kahdella pellillä, jotka on asennettu pyöreän kanavan T-haaraan. Yhteisen peltimoottorin lisävarsi on valmiiksi asennettu. Liitäntäsuunta oikealle. osa voidaan helposti muuttaa vasemmalle liitettäväksi. Koot Normaali käyttö Esimerkit 2 ja 3, kolme peltiä Kuten esimerkki 1 + yksi irrallinen pelti omalla peltimoottorilla ja yksi pyöreän kanavan T-haara. Koot Esimerkki 1, kaksi peltiä osa toimitetaan kahdella irrallisella pellillä ja suorakulmaisella kanavalla kolmella työntölistaliitoksella. Kokoihin toimitetaan yhteisen peltimoottorin lisävarsi. Kokojen pellit on varustettu omilla peltimoottoreilla. osa voidaan asentaa liitäntäsuunta oikealle tai vasemmalle. Esimerkki 2, kolme peltiä, yhdistettynä Kuten esimerkki 1 + yksi irrallinen pelti omalla peltimoottorilla. Esimerkki 3, kolme peltiä, erillään Kuten esimerkki 1 + yksi irrallinen pelti omalla peltimoottorilla ja suorakulmainen kanava kolmella työntölistaliitoksella. Esimerkki 3 (kolme peltiä, erillään) Normaali käyttö Swegonin toimittama materiaali on merkitty harmaalla. Tuloilma Poistoilma Jäteilma 1

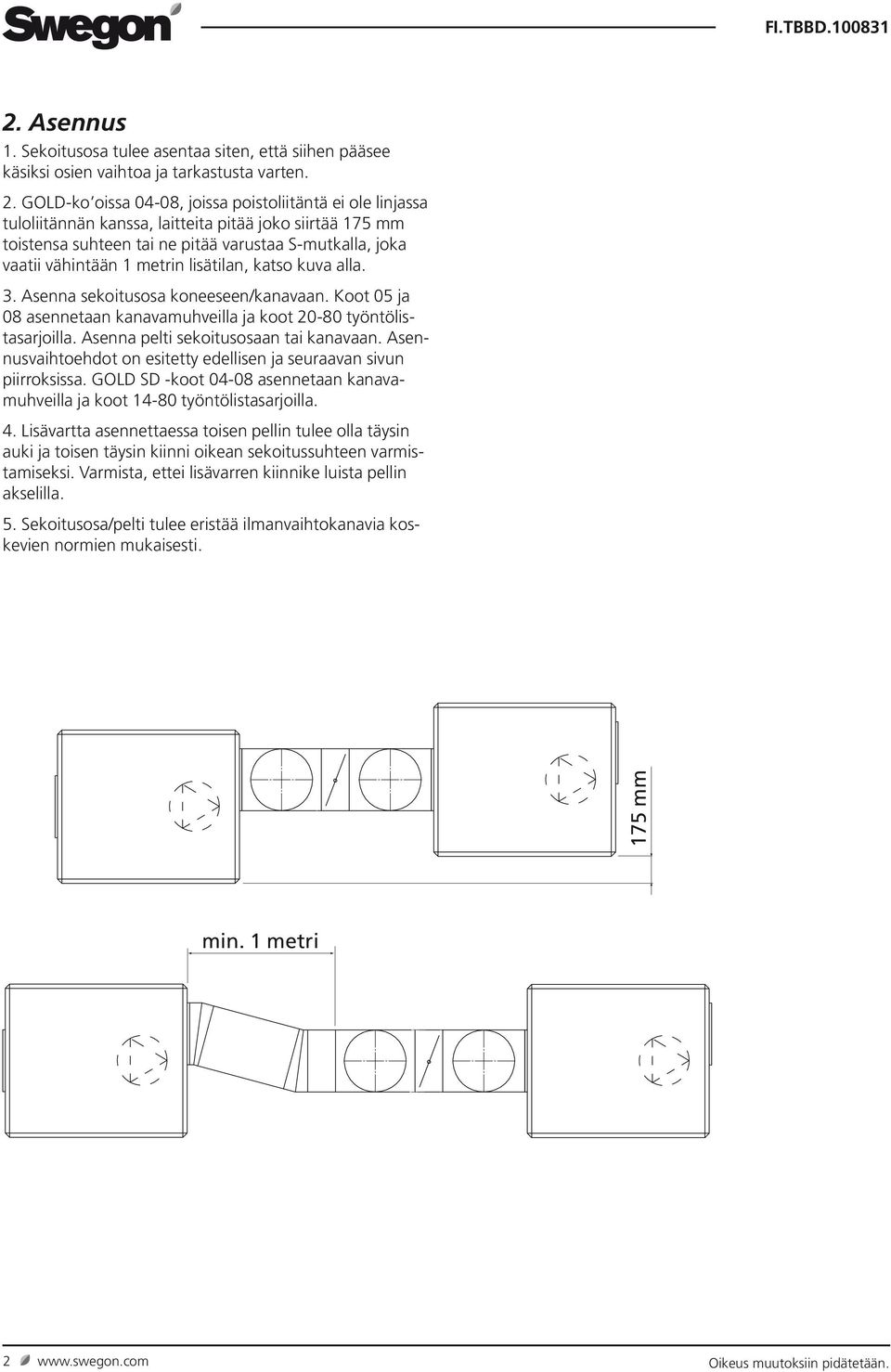

2 2. Asennus 1. osa tulee asentaa siten, että siihen pääsee käsiksi osien vaihtoa ja tarkastusta varten. 2. GOLD-ko oissa 04-08, joissa poistoliitäntä ei ole linjassa tuloliitännän kanssa, laitteita pitää joko siirtää 175 mm toistensa suhteen tai ne pitää varustaa S-mutkalla, joka vaatii vähintään 1 metrin lisätilan, katso kuva alla. 3. Asenna sekoitusosa koneeseen/kanavaan. Koot 05 ja 08 asennetaan kanavamuhveilla ja koot työntölistasarjoilla. Asenna pelti sekoitusosaan tai kanavaan. Asennusvaihtoehdot on esitetty edellisen ja seuraavan sivun piirroksissa. GOLD SD -koot asennetaan kanavamuhveilla ja koot työntölistasarjoilla. 4. Lisävartta asennettaessa toisen pellin tulee olla täysin auki ja toisen täysin kiinni oikean sekoitussuhteen varmistamiseksi. Varmista, ettei lisävarren kiinnike luista pellin akselilla. 5. osa/pelti tulee eristää ilmanvaihtokanavia koskevien normien mukaisesti. 175 mm min. 1 metri 2

3 TBBD koko 05, 08 Liitäntäpuoli oikea Toimitusversio. Pelti täysin kiinni Liitäntäpuoli vasen irrotetaan. Pelti siirrretään. asennetaan Pelti on täysin kiinni jännitteettömänä ja kun ohjaussignaali on 0 V Pelti täysin auki Pelti täysin auki osa kolmella pellillä, vaihtoehto 1 Oma peltimoottori Pelti on täysin kiinni jännitteettömänä ja kun ohjaussignaali on 0 V Pelti on täysin auki jännitteettömänä ja kun ohjaussignaali on 0 V 3

4 TBBD koot 20, 30 Liitäntäpuoli oikea Liitäntäpuoli vasen Pelti täysin kiinni, kun ohjaussignaali on 0 V. Pelti täysin kiinni, kun Pidennetty pellin akseli Pidennetty pellin akseli Pelti täysin auki, kun Pelti täysin auki, kun TBBD koot 40, 60, 80 Liitäntäpuoli oikea Liitäntäpuoli vasen Pelti täysin kiinni, kun Pelti täysin kiinni, kun Peltimoottori Peltimoottori Pelti täysin auki, kun ohjaussignaali on 0 V. Pellin toimilaitteen pyörimissuunta pitää muuttaa, katso luku 6. Pelti täysin auki, kun 4

5 3. Mitat TBBD koot 05, 08 TBBD koot 20, 30, 40, 60, 80 Kaksi peltiä Kaksi peltiä F x G B A GOLD SD Koko TBBD koko A B 04/ Kolme peltiä, yhdistettynä L2 GOLD SD Koko L1 TBBD koko L1 L2 F x G 14/ x / x / x / x / x 1800 L3 Kolme peltiä, yhdistettynä ja erillään Swegonin toimittamien osien mitat on esitetty yllä olevassa piirroksessa. L1 L2 L1 GOLD SD Koko TBBD koko L1 L2 L3 04/ Kolme peltiä, erillään Swegonin toimittamien osien mitat on esitetty yllä olevassa piirroksessa. 5

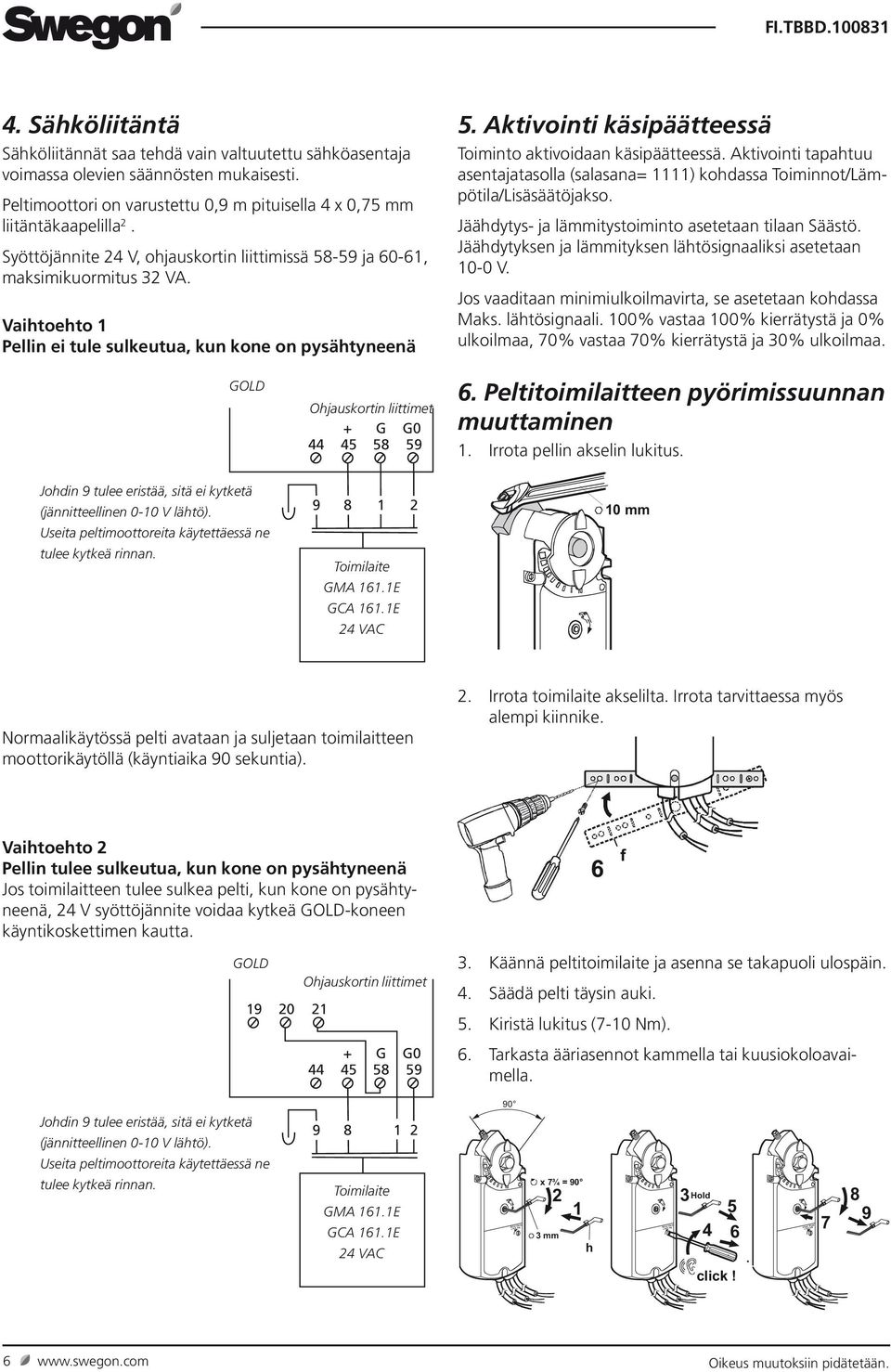

6 4. Sähköliitäntä Sähköliitännät saa tehdä vain valtuutettu sähköasentaja voimassa olevien säännösten mukaisesti. Peltimoottori on varustettu 0,9 m pituisella 4 x 0,75 mm liitäntäkaapelilla 2. Syöttöjännite 24 V, ohjauskortin liittimissä ja 60-61, maksimikuormitus 32 VA. Vaihtoehto 1 Pellin ei tule sulkeutua, kun kone on pysähtyneenä 5. Aktivointi käsipäätteessä Toiminto aktivoidaan käsipäätteessä. Aktivointi tapahtuu asentajatasolla (salasana= 1111) kohdassa Toiminnot/Lämpötila/Lisäsäätöjakso. Jäähdytys- ja lämmitystoiminto asetetaan tilaan Säästö. Jäähdytyksen ja lämmityksen lähtösignaaliksi asetetaan 10-0 V. Jos vaaditaan minimiulkoilmavirta, se asetetaan kohdassa Maks. lähtösignaali. 100% vastaa 100% kierrätystä ja 0% ulkoilmaa, 70% vastaa 70% kierrätystä ja 30% ulkoilmaa. GOLD Johdin 9 tulee eristää, sitä ei kytketä (jännitteellinen 0-10 V lähtö). Useita peltimoottoreita käytettäessä ne tulee kytkeä rinnan. Ohjauskortin liittimet + G G Toimilaite GMA 161.1E GCA 161.1E 24 VAC 6. Peltitoimilaitteen pyörimissuunnan muuttaminen 1. Irrota pellin akselin lukitus. 10 mm Normaalikäytössä pelti avataan ja suljetaan toimilaitteen moottorikäytöllä (käyntiaika 90 sekuntia). 2. Irrota toimilaite akselilta. Irrota tarvittaessa myös alempi kiinnike. Vaihtoehto 2 Pellin tulee sulkeutua, kun kone on pysähtyneenä Jos toimilaitteen tulee sulkea pelti, kun kone on pysähtyneenä, 24 V syöttöjännite voidaa kytkeä GOLD-koneen käyntikoskettimen kautta. GOLD Ohjauskortin liittimet G G f 3. Käännä peltitoimilaite ja asenna se takapuoli ulospäin. 4. Säädä pelti täysin auki. 5. Kiristä lukitus (7-10 Nm). 6. Tarkasta ääriasennot kammella tai kuusiokoloavaimella. Johdin 9 tulee eristää, sitä ei kytketä (jännitteellinen 0-10 V lähtö). Useita peltimoottoreita käytettäessä ne tulee kytkeä rinnan Toimilaite GMA 161.1E GCA 161.1E 24 VAC GEARTRAIN LOCK PIN x 7¾ = mm h GEARTRAIN LOCKPIN 3 Hold click! GEARTRAIN LOCKPIN
