SAVE VTR 150/K. Asennus ja huolto. Systemair ei ole vastuussa eikä takuu ole voimassa, jos näitä ohjeita ei noudateta asennuksen ja huollon aikana.

Transkriptio

1 Systemair ei ole vastuussa eikä takuu ole voimassa, jos näitä ohjeita ei noudateta asennuksen ja huollon aikana Copyright Systemair AB Systemair AB ei vastaa kuvastoissa, esitteissä ja muussa painetussa materiaalissa olevista virheistä. Systemair AB pidättää oikeuden muuttaa tuotteitaan siitä etukäteen ilmoittamatta. Tämä koskee myös tilattuja tuotteita edellyttäen, että nämä muutokset voidaan tehdä niiden vaikuttamatta aikaisemmin sovittuihin erittelyihin. Kaikki oikeudet pidätetään. Englannin kielestä käännetty asiakirja FI A003

2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Tästä asiakirjasta Tuotteen kuvaus Yleistä Kuljetus ja säilytys Tekniset tiedot Asennus Pakkauksesta purkaminen Mihin/miten kone asennetaan :n asennus Etupaneelin irrotus/asennus Etulevyn irrotus/asennus Käyttöönotto Ohjauspaneeli Ohjattu käynnistys Järjestelmäkäyrät Puhaltimen nopeusasetukset Sulatustasoasetukset Viikko-ohjelman ohjelmointi Lisäaikakytkin Lisätoiminnot Sähköliitännät Ulkoiset liittimet laitteen päällä Ennen järjestelmän käynnistämistä Käyttö Lämpötila-asetukset Manuaalinen puhallinnopeuden asetus Manuaalinen ja automaattinen kesätila Jäähdytyksen talteenotto Huoltovalikon kuvaus Huolto Varoitukset Sisäiset komponentit Komponenttien kuvaus Vianetsintä Roottorin käyttöhihnan vaihtaminen Laitekilpi...38

3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair AB Industrivägen 3 SE Skinnskatteberg RUOTSI Puh Faksi: vakuuttaa, että seuraava tuote: Lämmön talteenottoyksikkö: (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu laitteistoon asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä). täyttää seuraavien direktiivien kaikki sovellettavat vaatimukset: Konedirektiivi 2006/42/EY Matalajännitedirektiivi 2006/95/EY EMC-direktiivi 2004/108/EY Seuraavia yhdenmukaistettuja standardeja on käytetty soveltuvin osin: EN ISO 12100:2010 EN EN EN EN EN EN EN EN Koneturvallisuus - Yleiset suunnitteluperiaatteet - riskiarviointi ja riskien vähentäminen Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Koneturvallisuus - Koneiden sähkölaitteet. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Sähkölaitteiden kotelointiluokat (IP-koodi). Kotitaloudessa käytettävien sähkölaitteiden ja vastaavien sähkö- ja magneettikenttien aiheuttaman altistuman mittausmenetelmät Kotitaloussähkölaitteiden ja vastaavien turvallisuus - Erityisvaatimukset standardien EN ja EN soveltamisalaan kuuluvien laitteiden kappaletesteille Pyörivät sähkökoneet. Osa 5: Pyörivien sähkökoneiden yhtenäisrakenteen tarjoamat kotelointiluokat (IP-tunnus) EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit Häiriönsieto teollisuusympäristöissä EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair AB

4 2 Varoitukset Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on kytketty irti! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmän tulisi olla päällä jatkuvasti ja se tulisi pysäyttää vain kunnossapitoa/huoltoa varten. Koneen ja ilmanvaihtojärjestelmien asennustyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varmista ennen koneen käynnistämistä, että suodattimet on asennettu. Tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tällä alalla, tai käytön tulee tapahtua tällaisen henkilön valvonnassa. 3 Tästä asiakirjasta Tämä asennusohje koskee ilmankäsittelykonetta (1000W/500W), jonka on valmistanut Systemair AB. Tämä käsikirja sisältää koneen rakennetta, asennusta, käyttöönottoa ja käyttöä koskevat perustiedot ja suositukset koneen virheettömän toiminnan varmistamiseksi. Oikean ja turvallisen käytön varmistamiseksi lue tämän käsikirja huolellisesti, käytä konetta ohjeiden mukaan ja noudata kaikkia turvallisuusohjeita. 4 Tuotteen kuvaus 4.1 Yleistä on lämmön talteenottokone sisäänrakennetulla pyörivällä lämmönvaihtimella ja integroidulla liesituulettimella. sopii pienehköihin huoneistoihin tai taloihin. Se syöttää suodatettua ulkoilmaa asuintiloihin ja poistaa ilmaa kylpyhuoneesta, keittiöstä ja märkätiloista. Malliversioita on kaksi, oikea- (R) ja vasenkätinen (L) (kuva 1). Eri mallit tunnistaa tuloilmaliitännästä, joka on koneen vasemmalla puolella vasenkätisessä (L) mallissa ja koneen oikealla puolella oikeakätisessä (R) mallissa. Molemmissa malleissa on valmiiksi asennettu 1000 W tai 500 W lämmityspatteri. 4.2 Kuljetus ja säilytys tulee varastoida ja kuljettaa niin, että se on suojattu kolhuilta, jotka voivat vahingoittaa paneeleja jne. Se tulee peittää niin, etteivät pöly, sade ja lumi pääse tunkeutumaan koneeseen ja vahingoittamaan sitä ja sen komponentteja. Kone toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi Systemair AB

5 4.3 Tekniset tiedot Mitat ja paino A D C N E F J I B L K M H G Kuva 1 Mitat ja paino, vasenkätinen malli Malli A B C D E F G VTR 150/K Luukku mukaan lukien 2. Asennuskannatin mukaan lukien Malli H I J K L M N Paino (kg) VTR 150/K Systemair AB

6 4.3.2 Oikea- ja vasenkätisen mallin liitännät L R Kuva 2 Oikea- ja vasenkätiset mallit Viite R L Kuvaus Oikeakätinen malli (tuloilmaliitäntä on koneen oikealla puolella edestä katsottuna) Vasenkätinen malli (tuloilmaliitäntä on koneen vasemmalla puolella edestä katsottuna) Symboli Kuvaus Symboli Kuvaus A: Tuloilma C: Ulkoilma B: Jäteilma D: Poistoilma Kanavaliitännät: Ø 125 mm Systemair AB

7 4.3.3 Tehonkulutus ja varokekoko VTR 150/K:ssa on valmiiksi asennettu 1000 W tai 500 W lämmityspatteri. Taulukko 1: Sähkötiedot Lämmityspatteri (W) Puhaltimet (W) 172 Kokonaistehonkulutus (W) Varoke (A) 10 5 Asennus Tässä jaksossa selostetaan koneen oikea asennus. Oikean ja häiriöttömän toiminnan varmistamiseksi on tärkeää, että kone asennetaan näiden ohjeiden mukaisesti. 5.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut tuotteet on toimitettu. Ilmoita poikkeamista välittömästi Systemair-tuotteiden toimittajalle Systemair AB

8 5.2 Mihin/miten kone asennetaan asennetaan lieden yläpuolelle. Kuva 3 VTR 150/K keittiöympäristössä A Kaappien välinen minimietäisyys (mm) 600 B VTR150/K -koneen leveys (mm) 598 C, Sähköliesi Lieden yläpinnan ja liesituulettimen välinen minimietäisyys (mm) C, Kaasuliesi Lieden yläpinnan ja liesituulettimen välinen minimietäisyys (mm) 450 (suositus 500) Systemair AB

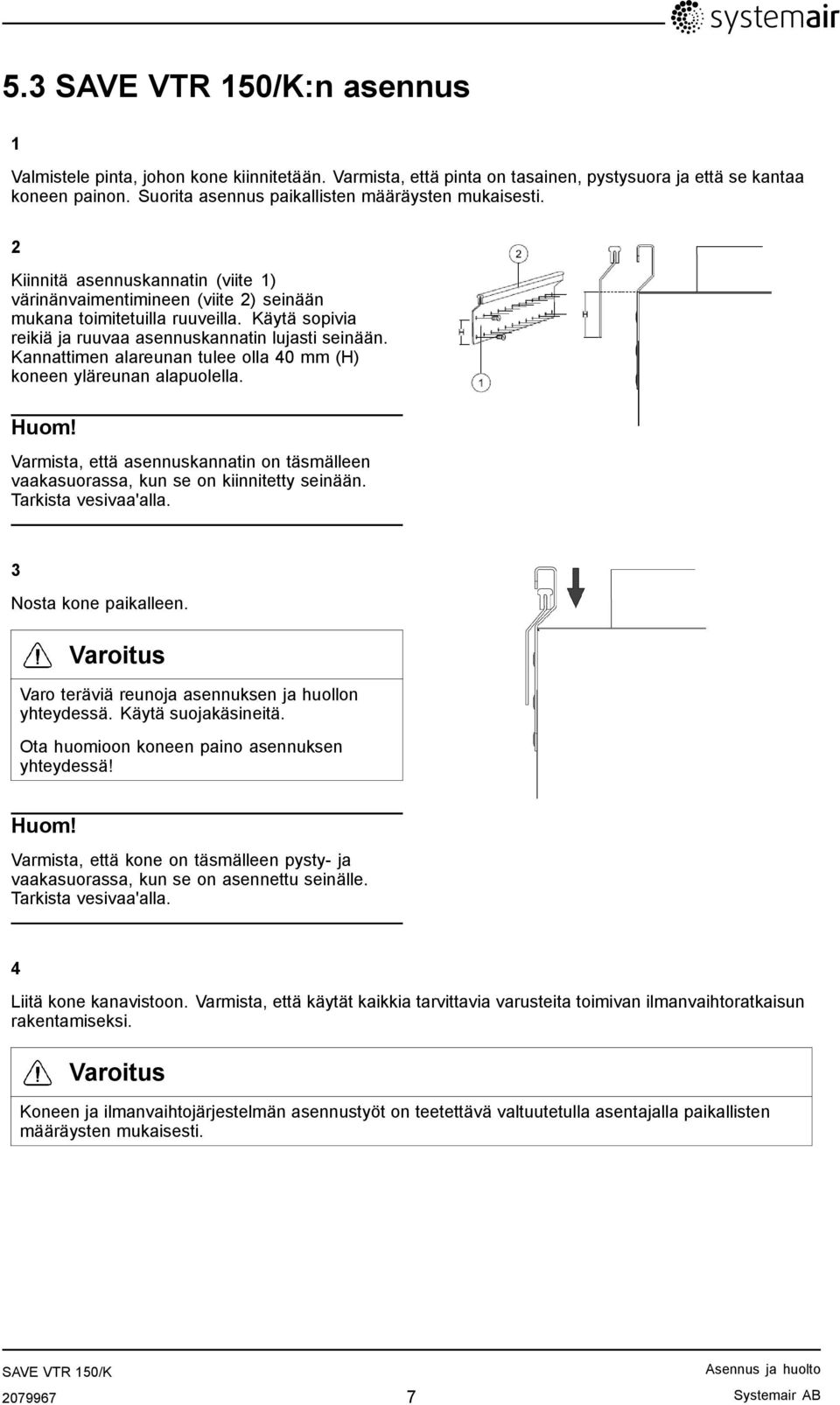

9 5.3 :n asennus 1 Valmistele pinta, johon kone kiinnitetään. Varmista, että pinta on tasainen, pystysuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2 Kiinnitä asennuskannatin (viite 1) värinänvaimentimineen (viite 2) seinään mukana toimitetuilla ruuveilla. Käytä sopivia reikiä ja ruuvaa asennuskannatin lujasti seinään. Kannattimen alareunan tulee olla 40 mm (H) koneen yläreunan alapuolella. Huom! Varmista, että asennuskannatin on täsmälleen vaakasuorassa, kun se on kiinnitetty seinään. Tarkista vesivaa'alla. 3 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Ota huomioon koneen paino asennuksen yhteydessä! Huom! Varmista, että kone on täsmälleen pysty- ja vaakasuorassa, kun se on asennettu seinälle. Tarkista vesivaa'alla. 4 Liitä kone kanavistoon. Varmista, että käytät kaikkia tarvittavia varusteita toimivan ilmanvaihtoratkaisun rakentamiseksi. Varoitus Koneen ja ilmanvaihtojärjestelmän asennustyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti Systemair AB

10 5.4 Etupaneelin irrotus/asennus Etupaneeli on kiinnitetty neljällä tapilla ja se irrotetaan työntämällä lukitushaka vasemmalle ja vetämällä etupaneelia ulospäin. Etupaneelin asennus tapahtuu päinvastaisessa järjestyksessä. Kuva 4 Etupaneelin irrotus/asennus 5.5 Etulevyn irrotus/asennus Etulevy on kiinnitetty neljällä ruuvilla. Irrota ruuvit ja vedä etulevyä ulospäin. Asenna etulevy ja kiristä kiinnitysruuvit kunnolla ilmavuodon estämiseksi. Huom! Huomaa etulevyä asentaessasi sen pohjassa olevat kaksi ohjainruuvia. Nämä ruuvit asetetaan etulevyn tukikannattimen kahteen uraan. Kuva 5 Etulevyn irrotus/asennus Systemair AB

11 6 Käyttöönotto Kytke yksikkö verkkojännitteeseen toimitukseen sisältyvällä pistotulpalla ja varmista, että se käynnistyy oikein. 6.1 Ohjauspaneeli Ohjauspaneelia käytetään tarvittavien asetusten tekoon. Yksikköön voidaan kytkeä ulkoinen ohjauspaneeli. Ohjauspaneeli on kytketty 6 m kaapelilla (kuuluu toimitukseen). Pitempiä kaapeleita saa toimittajalta. Alla olevassa kuvassa näkyy ohjauspaneeli ja lyhyt kuvaus Kuva 6 Ohjauspaneeli Sijainti Kuvaus Selitys 1 Näyttö Näyttää symbolit, valikot ja asetukset 2 Valintanuppi Selaa valikkoluetteloa tai muuta asetuksia ja arvoja kiertämällä nuppia oikealle tai vasemmalle 3 Vahvistuspainike Vahvista valinta tai asetus painamalla painiketta 4 Peruutuspainike Painikkeella voit askeltaa taaksepäin valikoissa, peruuttaa parametrimuutoksen ja palauttaa alkuperäisen arvon Systemair AB

12 6.1.1 Näytön symbolit Symboli Kuvaus Selitys Lämpö Ilmaisee asetetun lämpötilan. Lämpötilalla on 6 asetusarvoa (täysin tyhjästä täyteen symboliin) ja se voidaan muuttaa käsin valintanupilla. Vahvista asetus vahvistuspainikkeella Puhallin nopeus Ilmaisee asetetun puhallinnopeuden. Puhallinnopeus voidaan asettaa käsin 4 portaassa: (Pois, Pieni, Nim ja Suuri) kiertämällä valintanuppia ja painamalla lopuksi vahvistuspainiketta. Huolto A.Puhallin pois. 1 B.Pieni nopeus: Voidaan käyttää, kun rakennus on pidemmän aikaa tyhjänä C.Nimel. ilmanvaihto: Tuottaa vaaditun ilmanvaihdon normaaliolosuhteissa. D.Suurin ilmanvaihto: Ilmavirran lisäämiseen tarvittaessa. Avaa huoltovalikko painamalla vahvistuspainiketta. Hälytys Avaa hälytyslista painamalla vahvistuspainiketta. 1. Puhallin voidaan kytkeä pois päältä aktivoimalla "Käsin puhal. seis. Katso huoltovalikon kuvaus kohdasta toiminnot. Huom! Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa. Jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi. 6.2 Ohjattu käynnistys Ohjattu käynnistys on märittelytyökalu, joka käynnistyy automaattisesti, kun yksikkö käynnistetään ensimmäisen kerran tai kun: suoritetaan asetusten palautus uusi piirikortti asennetaan (varaosa) Tässä tapauksessa yksikön tyyppi täytyy syöttää ( ) Systemair AB

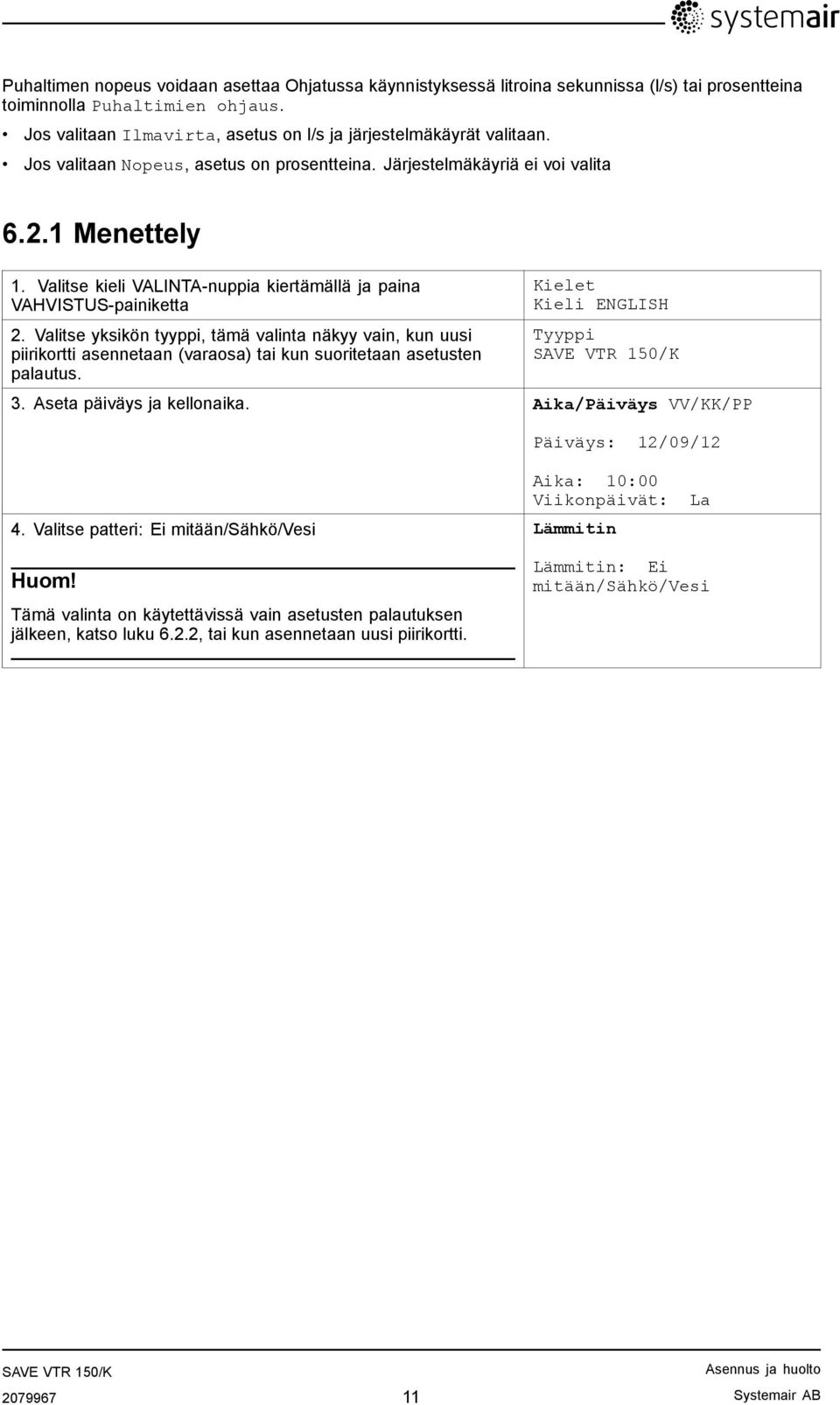

13 Puhaltimen nopeus voidaan asettaa Ohjatussa käynnistyksessä litroina sekunnissa (l/s) tai prosentteina toiminnolla Puhaltimien ohjaus. Jos valitaan Ilmavirta, asetus on l/s ja järjestelmäkäyrät valitaan. Jos valitaan Nopeus, asetus on prosentteina. Järjestelmäkäyriä ei voi valita Menettely 1. Valitse kieli VALINTA-nuppia kiertämällä ja paina VAHVISTUS-painiketta 2. Valitse yksikön tyyppi, tämä valinta näkyy vain, kun uusi piirikortti asennetaan (varaosa) tai kun suoritetaan asetusten palautus. Kielet Kieli ENGLISH Tyyppi 3. Aseta päiväys ja kellonaika. Aika/Päiväys VV/KK/PP Päiväys: 12/09/12 4. Valitse patteri: Ei mitään/sähkö/vesi Aika: 10:00 Viikonpäivät: Lämmitin La Huom! Tämä valinta on käytettävissä vain asetusten palautuksen jälkeen, katso luku 6.2.2, tai kun asennetaan uusi piirikortti. Lämmitin: Ei mitään/sähkö/vesi Systemair AB

14 5. Puhaltimien ohjaus. Valitse VALINTA-nuppia kiertämällä haluamasi puhaltimen ohjaus, Ilmavirta (l/s) tai Nopeus (%) ja paina VAHVISTUS-painiketta. Käyttöönotto % -valinnalla, katso vaihe 7. Huom! Järjestelmäkäyriä ei voi valita, kun Nopeus on valittu. Puhaltimien ohjaus, Ilmavirta Järjestelmäkäyrä EF: 1 10 SF: 1 20 Huom! Katso ennen järjestelmäkäyrän asettamista tarkemmin luku 6.3. Tämä toiminto on lisätty koneeseen, jotta virtausarvot voitaisiin sovittaa eri järjestelmäpaineille. Tuloilmapuhallin (SF): Kokonaisarvoalue: G3-tyypin suodattimelle: 1 10, F7-tyypin suodattimelle: Oletuskäyrä: 4 Poistoilmapuhallin (EF): Arvoalue: 1 10 Oletuskäyrä: 4 Huom! Tehdasasennetut tuloilmasuodattimet ovat tyyppiä G3 ja poistoilmasuodattimet ovat tyyppiä G3. Ilmansuodattimet ovat lisävarusteita ja niitä saa asentajalta tai tukkuliikkeestä. Suodatintyyppi on merkitty suodattimen päälle. 6. Tässä on mahdollista muuttaa poisto- ja tuloilmapuhaltimien virtausasetuksia Nimel./Korkea/Matala. Ilmavirta l/s. Vahvista asetukset painamalla VAHVISTUS-painiketta. 7. Tässä on mahdollista muuttaa poisto- ja tuloilmapuhaltimien nopeusasetuksia Nimellis/Iso/Pieni. Puhaltimen nopeus prosentteina. Järjestelmäkäyriä ei voi valita. Vahvista asetukset painamalla VAHVISTUS-painiketta. Ilmavirta l/s EF SF Nimellis Korkea Pieni Nopeus % EF SF Nimellis Korkea Pieni Systemair AB

15 6.2.2 Suorita tehdasasetusten palautus Tehdasasetusten palautus: 1. Avaa huoltovalikko valitsemalla näytön huoltosymboli ja paina vahvistuspainiketta. 2. Mene salasanavalikkoon ja syötä salasana, oletus 1111 Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. 3. Mene toimintoihin ja valitse Tehdasasetusten palautus Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminnot > Tehdasasetuksien palautus 4. Kierrä nuppia, kunnes KYLLÄ näkyy ja paina vahvistuspainiketta Asetusten palautus Palautetaanko? KYLLÄ/EI 5. Näytössä näkyy HYVÄKSYTTY HYVÄKSYTTY 6. Ohjattu käynnistys alkaa noin 10 sekunnin kuluttua 6.3 Järjestelmäkäyrät Järjestelmä vaatii eri paineet erilaisilla ilmavirroilla, jotka voidaan esittää järjestelmäkäyrällä. Järjestelmäkäyrän ja puhallinkäyrän risteyskohta on yksikön toimintapiste. Järjestelmäkäyrä näyttää järjestelmän ilmavirran. Jokainen ilmanvaihtojärjestelmän paineen muutos synnyttää uuden järjestelmäkäyrän. K-kerroin on vakio, joka on yhteinen kaikille järjestelmänkäyrille. Jos K-kerroin ja järjestelmäpaine tunnetaan, ilmavirta voidaan laskea. Jos järjestelmän todellinen painehäviö on laskettua pienempi tai suurempi, toimintapiste ja ilmavirta poikkeavat odotetuista Systemair AB

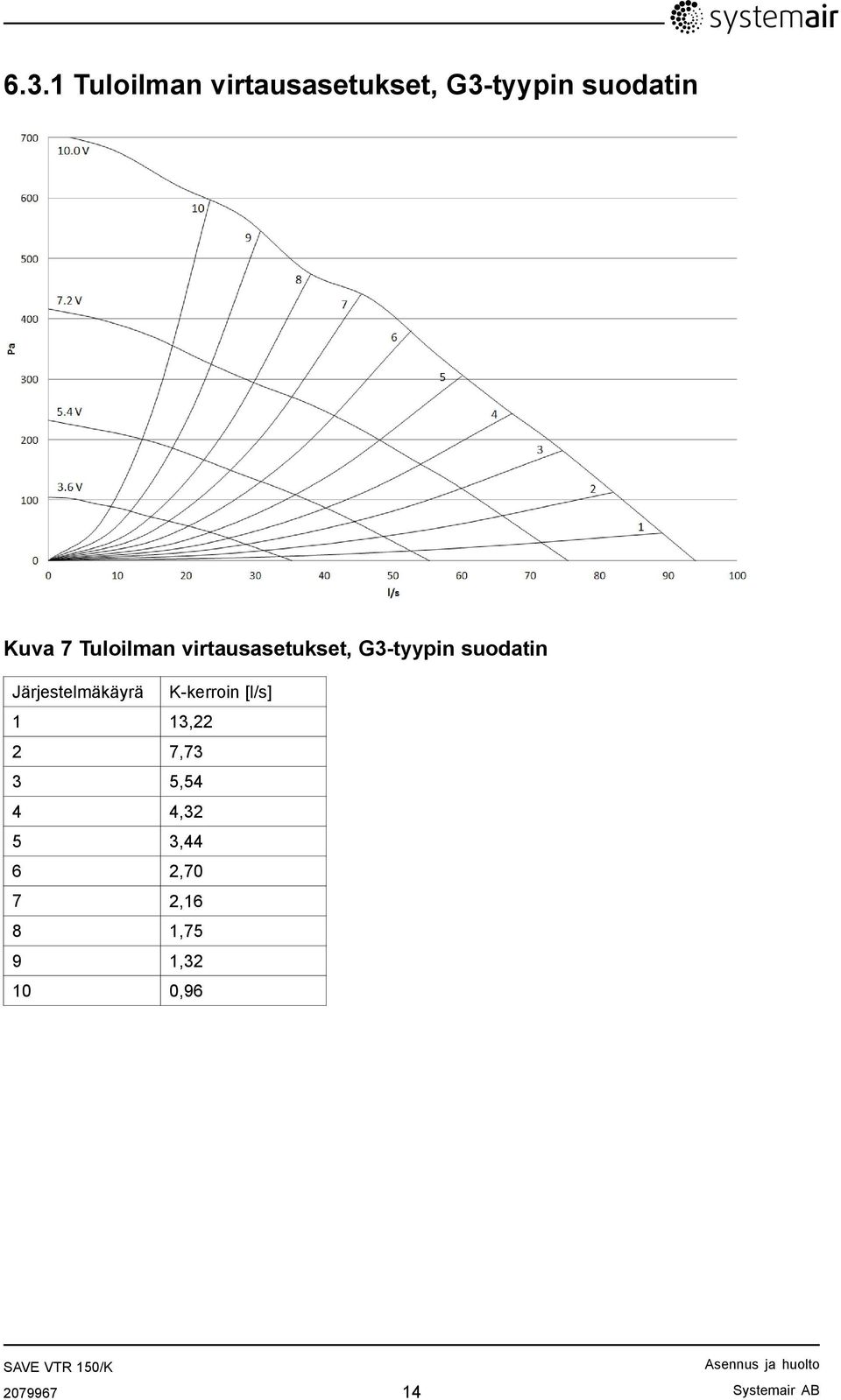

16 6.3.1 Tuloilman virtausasetukset, G3-tyypin suodatin Kuva 7 Tuloilman virtausasetukset, G3-tyypin suodatin Järjestelmäkäyrä K-kerroin [l/s] 1 13,22 2 7,73 3 5,54 4 4,32 5 3,44 6 2,70 7 2,16 8 1,75 9 1, , Systemair AB

17 6.3.2 Tuloilman virtausasetukset, F7-tyypin suodatin Kuva 8 Tuloilman virtausasetukset, F7-tyypin suodatin Järjestelmäkäyrä K-kerroin [l/s] 11 11, , , , , , , , , , Systemair AB

18 6.3.3 Poistoilman virtausasetukset, G3-tyypin suodatin Kuva 9 Poistoilman virtausasetukset, G3-tyypin suodatin JärjestelmäkäyräK-kerroin [l/s] 1 12,35 2 6,94 3 5,00 4 3,84 5 3,06 6 2,47 7 1,97 8 1,55 9 1, Puhaltimen nopeusasetukset Puhaltimen nopeus voidaan asettaa joko litroina sekunnissa (l/s), kuutiometreinä tunnissa (m 3 /h) tai prosentteina. Jos valitaan Ilmavirta huoltovalikossa, asetus on l/s ja järjestelmäkäyrät valitaan. Jos valitaan Nopeus huoltovalikossa, asetus on prosentteina. Järjestelmäkäyriä ei voi valita Puhallinnopeus voidaan valita neljästä portaasta: pois, pieni, nimellis ja iso. Nämä asetukset ohjaavat tulo- ja poistoilmapuhaltimien lähtösignaaleja. Kunkin nopeusportaan tehdasasetukset ovat: Pois: 0 l/s Matala: 18 l/s tai 25%. Nimel: 30 l/s tai 50% (noin 70 Pa paineella). Korkea: 62 l/s tai 100% Systemair AB

19 Näitä tasoja voidaan muuttaa huoltotasolla. Katso huoltovalikon yleiskatsaus (luku 8.5) kohdasta toiminnot. Huom! Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa. Jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi yksikön ollessa pysäytettynä. Puhallin voidaan kytkeä pois päältä aktivoimalla Käsin puhal. seis. Katso huoltovalikon yleiskatsaus (luku 8.5) kohdasta toiminnot Puhallinnopeuden asettaminen 1. Avaa huoltovalikko valintanupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. 3. Siirry kohtaan: Toiminto Valitse: Puhaltimien ohjaus 4. Valitse VALINTA -nuppia kiertämällä haluamasi puhaltimen ohjaus, Ilmavirta (l/s tai m 3 /h) tai Nopeus (%) ja paina VAHVISTUS-painiketta. Puhaltimien ohjaus valinnalla nopeus, katso vaihe Puhaltimen ohjaus Ilmavirran perusteella. Vahvista asetukset painamalla VAHVISTUS-painiketta. Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto > Puhaltimien ohjaus Puhaltimien ohjaus Ilmavirta Nopeus Puhaltimien ohjaus Ilmavirta Järjestelmäkäyrä Valitse järjestelmäkäyrä SF: 4 EF 4 6. Paina TAKAISIN, kun järjestelmäkäyrät on asetettu ja siirry kohtaan Ilmavirta. Vahvista asetukset painamalla VAHVISTUS-painiketta. 7. Puhaltimen ohjaus valinnalla Nopeus %. Vahvista asetukset painamalla VAHVISTUS-painiketta. Ilmavirta l/s EF SF Nimellis Korkea Pieni Nopeus % EF SF Nimellis Korkea Pieni Systemair AB

20 6.5 Sulatustasoasetukset Kone on varustettu automaattisella kaksiportaisella sulatustoiminnolla, joka aktivoidaan kun lämmönvaihtimen ympärillä on jäätymisvaara. Asetus 0-5 (taulukko 1) määrittää sulatustehon. Oletusasetus on 0. Huom! Lämmönvaihtimen tulisi kestää alhaisia ulkolämpötiloja, mutta alueilla, joissa lämpötila saattaa laskea alle nollan, on huomattava, että kaksiportainen sulatusasetus synnyttää rakennukseen alipaineen. Takkaa käytettäessä savua saattaa imeytyä sisätiloihin sulatuksen synnyttämän alipaineen johdosta. Taulukko 2: Sulatustasot Sulatustila Sisäilman suhteellinen kosteus 1 Kuvaus 0 Sulatus pois päältä 1 Minimi <20 % Kuivat tilat, kuten varastot, joissa on vähän ihmisiä tai teollisuusrakennukset, joissa tuotantoprosessissa ei käytetä vettä. 2 Matala 30 % - 40 % Toimistorakennukset 3 Keskikorkea 40 % - 60 % Asuintilat, joissa on normaali kosteustaso 2 4 Korkea 60 % - 80 % Asuintilat, joissa on korkea kosteustaso 5 Erittäin korkea >80 % Rakennukset, joissa on erittäin korkea kosteustaso. 1. Poistoilman suhteellinen kosteus kylmänä vuodenaikana. 2. Uusissa taloissa on ehkä tarpeen käyttää korkeampaa sulatustasoa ensimmäisenä talvena Sulatustasoasetus 1. Avaa huoltovalikko valintanupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot valintanuppia ja vahvista jokainen numero vahvistuspainikkeella ja valitse "Ei", jotta järjestelmää ei lukita. 3. Siirry kohtaan: Toiminto Valitse: Sulatus Salasana Salasana XXXX Lukittu Kyllä/Ei Toimintot > Sulatus 4. Aseta taso, 0 5 Sulatus Tila Systemair AB

21 6.6 Viikko-ohjelman ohjelmointi Ohjelmoi viikko-ohjelma seuraavasti: 1. Avaa huoltovalikko valintanupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot valintanuppia ja vahvista jokainen numero vahvistuspainikkeella ja valitse "Ei", jotta järjestelmää ei lukita. Salasana Salasana XXXX Lukittu Kyllä/Ei 3. Siirry kohtaan: Viikko-ohjelma Huolto > Viikko-ohjelma 4. Valitse Viikko-ohjelma uudelleen. Viikko-ohjelma 4. Aseta viikonpäivä ja aikaväli, jolloin haluat koneen olevan päällä. Jokaiselle päivälle voidaan ohjelmoida kaksi ajanjaksoa. Muun ajan kone on pois päältä. 5. Askella taaksepäin edelliseen valikkoon PERUUTUS-painikkeella ja siirry alaspäin kohtaan Puhallin nopeus. 7. Aseta puhallinnopeus Päällä-tilassa (Pieni, Nimellis tai Iso). Aseta puhallinnopeus Pois-tilassa (Pieni, Nimellis tai Iso). Huom! Jos sähkölämmityspatteri on asennettu ja käytössä ja kone kytketään pois päältä ohjauspaneelista esim. valitsemalla Pois. Kun kone kytketään pois päältä viikko-ohjelmalla, puhaltimet pyörivät vielä 3 minuutin ajan, jotta lämmitin ei laukaise ylikuumenemissuojausta. 8. Palaa päävalikkoon peruutuspainiketta painelemalla > Viikko-ohjelma Puhallin nopeus Viikko-ohjelma Päivä: MA Jak. 1: 07:00 16:00 Jak. 2: 00:00 00:00 Viikko-ohjelma Viikko-ohjelma > Puhallin nopeus Puhallin nopeus Päällä taso: pieni/nimellis/iso Pois taso: pois/pieni/nimellis/iso Systemair AB

22 6.7 Lisäaikakytkin Tässä voit ohjelmoida ajan, jolloin haluat koneen toimivan viikko-ohjelmasta poikkeavilla arvoilla. 1. Siirry huoltovalikkoon VALINTA-nupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. Salasana Salasana XXXX Lukittu Kyllä/Ei 3. Siirry kohtaan: Lisäaika kytkin Huolto Lisäaika kytkin 4. Aseta pidennetty käyntiaika minuutteina. Arvoalue: minuuttia. Aseta tämän tilan puhallinnopeus. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Oletusarvo: Nimellis Lisäaika kytkin Minuutteja: 0 Puhallin nopeus: Nimel. 6.8 Lisätoiminnot Koneessa on useita lisätoimintoja, jotka voidaan aktivoida ulkoisilla on/off-kytkimillä, jotka voidaan kytkeä pääpiirikortin digitaalituloihin (katso kytkentäkaavio). Seuraavat ovat käytettävissä: Digitaalitulot 1 ja 3: Kytkemällä on/off-kytkimet näihin tuloihin voit valita 3 erityistä yksilöllistä nopeusasetusta rakennuksen väliaikaisen tarpeen mukaan (esim. poistoilmapuhaltimen nopeuden laskemiseksi takan käytön ajaksi). DI 3 on valmiiksi kytketty ja käyttövalmiina koneen päällä. Katso luku 6.8. Digitaalitulo 4: Mahdollistaa sähkölämmityspatterin kytkemisen päälle ja pois. Tulon aktivoiminen estää sähkölämmityspatterin toiminnan. Digitaalitulo 5: Aktivoi lisäaikakäyttö palautuvalla kytkimellä. Toiminto ohittaa nykyisen puhallinnopeusasetuksen ja puhallin toimii valikossa Huolto -> Lisäaika kytkin asetetuilla arvoilla. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Tulo lasketaan impulssikytkimen signaalien perusteella. Vakiokytkintä käytettäessä aika käynnistyy, kun kytkin kytketään pois päältä. Digitaalitulo 7: Kotona/poissa, tulon kytkeminen päälle laskee tuloilman lämpötilan asetusarvoa 10K. Toimintoa käytetään, kun rakennus on pidemmän aikaa tyhjänä. Toiminto ei kuitenkaan toimi, jos kone on ohjelmoitu toimimaan vesilämmityspatterin kanssa. On suositeltavaa kytkeä DI7 ja DI1 tai DI3 rinnakkain. Jos DI7 aktivoidaan, puhaltimien nopeusasetus on pieni. Puhallinnopeuden asetukset tehdään tulojen DI1/DI3 konfiguroinnin yhteydessä. Katso vaihtoehdot kohdasta "Huoltovalikon kuvaus" (luku 8.5) Systemair AB

23 6.9 Sähköliitännät on sisäisesti valmiiksi kytketty tehtaalla. Kytkentärasia on laitteen poistoilma-aukon puoleisella sivulla. Piirikortti on helppo ottaa ulos yksiköstä ilman työkaluja. Kuva 10 Piirikortin sijainti Kytkentärasian komponentit Laite on varustettu integroidulla säätimellä ja valmiilla johdotuksilla. Alla on yleiskuva yksikön komponenteista. Kuvassa on VTR150/K-mallien kytkentärasia. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Systemair AB

24 Kuva 11 Kytkentärasian komponentit Paikka Kuvaus 1 Pääpiirikortti 2 Sähkölämmityspatterin piirikortti 3 Liitäntä ulkoiseen ohjauspaneeliin (kytketty yksikön koteloon). 4 Virransyöttöliitäntä pääpiirikortin ja sähkölämmityspatterin piirikortin välille. 5 Liittimet AI 1 5 (lämpötilan anturit) ja moottorin ohjaukselle 6 Liittimet ulkoisille kytkennöille 7 Liittimet jännitteensyötölle 8 Liittimet digitaalituloille (DI 1 7) 9 Liittimet sisäiselle ohjauspaneelille. Ei käytössä VTR150/K:ssa. 10 Liittimet sähkölämmityspatterin teholähteelle Systemair AB

25 6.9.2 Ulkoiset liittimet piirilevyllä Liittimet ulkoisille laitteille ovat pääpiirikortilla yksikön sisällä. Kuva 12 Ulkoiset liittimet piirilevyllä Sijainti Kuvaus Huomautukset 1 Ulkoilma-/poistoilmapelti NO-kosketin, 230 V 1~, maks. 1 A 2 Ulkoilma-/poistoilmapelti Referenssi 3 Ulkoilma-/poistoilmapelti NC-kosketin, 230 V 1~, maks. 1 A 4 Liitäntä ulkoiselle hälytykselle NO-kosketin, 24 V, maks. 1 A 5 Liitäntä ulkoiselle hälytykselle Referenssi 6 Liitäntä ulkoiselle hälytykselle NC-kosketin, 24 V, maks. 1 A 7 GND Referenssi 8 Vesijäähdyttimen ohjaussignaali (AO1) 0 10 V DC 9 GND Referenssi 10 Vesilämmittimen ohjaussignaali (AO2) 0 10 V DC 11 GND Referenssi 12 Säätöpelti (AO3) Ei käytössä 6.10 Ulkoiset liittimet laitteen päällä Kaksi pääpiirikortin liitäntää on kytketty kotelon päällä oleviin liittimiin; ulkoisen ohjauspaneelin liitäntä modulaaripistokkeella ja liitäntä DI 3, jonka kautta puhallinnopeudet voidaan konfiguroida yksitellen potentiaalivapaalla on/off-kytkimellä Liitäntä ulkoiseen ohjauspaneeliin 2. Liitäntä DI3:een on/off-kytkimen kautta Systemair AB

26 7 Ennen järjestelmän käynnistämistä Tarkista asennuksen valmistuttua, että: Kone on asennettu näiden ohjeiden mukaisesti Kone on kytketty oikein. Ulkoilma- ja jäteilmapellit ja äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen Kaikki kanavat on riittävästi eristetty ja asennettu paikallisten määräysten mukaisesti Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkopuoliset laitteet on kytketty Kone on konfiguroitu ja otettu käyttöön oikein Viikko-ohjelma ja puhallinnopeus on ohjelmoitu oikein. 8 Käyttö 8.1 Lämpötila-asetukset Tuloilman lämpötila asetetaan käsin 6 portaassa valitsemalla päävalikossa lämpötilasymboli. Jos sähkö- tai vesilämmityspatteri on asennettu, lämpötila-asetukset ovat: 12.0, 14.5, 17.0, 19.5 ja 22.0 C. Oletusarvo on 12.0 C. Jos lämmityspatteri on kytketty pois, lämpötilaportaat ovat: 15.0, 16.0, 17.0, 18.0 tai 19.0 C. Oletusarvo on 15.0 C. Kukin lämpötilaporras osoitetaan lämpötilasymbolin täyttöasteella. Tyhjä lämpötilasymboli osoittaa 6. asetusarvon ja aktivoi manuaalisen kesätilan. Katso luku Manuaalinen puhallinnopeuden asetus Puhallinnopeus voidaan koska tahansa asettaa käsin päävalikossa. Valitsemalla puhallinsymboli ja painamalla vahvistuspainiketta puhallinnopeutta voidaan suurentaa tai pienentää 4 portaassa: Pois, Pieni, Nimellis ja Iso. Tämä ohittaa viikko-ohjelman asetuksen ohjelmajakson loppuun saakka (luku 6.6). Huom! Puhallin voidaan kytkeä pois päältä aktivoimalla "Käsin puhal. seis". Katso huoltovalikon kuvaus kohdasta toiminnot Systemair AB

27 8.3 Manuaalinen ja automaattinen kesätila Manuaalinen kesätila aktivoituu, kun lämpötilaksi asetetaan alle 12 C. Päävalikon lämpötilasymboli on silloin tyhjä. Temp Lämmityspatteri kytkeytyy pois manuaalisen kesätilan ajaksi. Manuaalinen kesätila peruuntuu automaattisesti 2 minuutin kuluttua, jos tuloilman lämpötila on alle 5 C. Jos vesilämmityspatteri on asennettu ja aktivoitu, manuaalinen kesätila peruuntuu, jos ulko- tai tuloilman lämpötila on alle 5 C. Laite vaihtaa automaattisesti normaalin toiminnon lämmön talteenotolla ja kesätoiminnon ilman lämmön talteenottoa välillä. 8.4 Jäähdytyksen talteenotto Jos ulkoilma on lämpimämpää kuin poistoilma ja tuloilman lämpötila ylittää asetusarvon, jäähdytyksen talteenotto käynnistyy. Tämä kytkee lämpötilansäätelyn pois päältä Systemair AB

28 8.5 Huoltovalikon kuvaus Avaa huoltovalikko valitsemalla näytön huoltosymboli. Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto >Salasana Salasana Salasana XXXX Lukittu Kyllä/Ei Avaa huoltovalikko kirjoittamalla Valitse numero valintanupilla ja vahvista jokainen numero vahvistuspainikkeella. Ei avaa järjestelmän lukituksen ja sallii parametrien muuttamisen. Huolto > Vaihda salasana Suodatin jakso Aika/Päivä Vaihda salasana Nykyinen XXXX Uusi XXXX Vahvista XXXX Aseta uusi salasana tarvittaessa. Jos salasana unohtuu, voit edelleen avata huoltovalikon salasanalla Tämä ohittaa aiemmin asetetun salasanan. Huolto Vaihda salasana > Suodatin jakso Aika/Päivä Suodatin jakso Aika vaihtoon: 12 kk Palauta asetukset Ei/Kyllä Näyttää valitun suodatinvaihtovälin. Aseta Suodatin jakson palautus arvoon Kyllä suodattimen vaihdon jälkeen. Aseta suodatinvaihtoväli. Huolto Vaihda salasana Suodatin jakso > Aika/Päivä Aika/päivä VV/KK/PP Päivä: 12/09/12 Aika: 10:00 Viikonpäivät: La Näyttää nykyisen päiväyksen ja kellonajan. Aseta oikea kellonaika ja päiväys. Huolto > Lisäaika kytkin Viikko-ohjelma Fan speed log Lisäaika kytkin Minuutteja: 0 Puhallin nopeus: Nimellinen Tässä voit ohjelmoida ajan, jolloin haluat koneen toimivan viikko-ohjelmasta poikkeavilla arvoilla. Näyttää pidennetyn käyntiajan. Näyttää asetetun puhallinnopeuden. Aseta pidennetty käyntiaika minuutteina. Arvoalue: minuuttia Aseta tämä tilan puhallinnopeus. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Oletus on Nimellis. Huolto Lisäaika kytkin > Viikko-ohjelma Fan speed log Viikko-ohjelma > Viikko-ohjelma Puhallin nopeus Viikko-ohjelma Päivä: MA Jak. 1: 07:00 16:00 Jak. 2: 00:00 00:00 Tässä voit ohjelmoida koneen viikko-ohjelman. On mahdollista asettaa 2 jaksoa/päivä. Aseta viikonpäivä ja aikaväli, jolloin haluat koneen olevan Päällä-tilassa. Viikko-ohjelma Viikko-ohjelma > Puhallin nopeus Puhallin nopeus Päällä taso: pieni/nimellis/iso Pois taso: pois/pieni/nimellis/iso Tässä voit määritellä puhaltimen ON ja OFF-nopeudet viikko-ohjelman aikana. Aseta Päällä-taso. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Oletus on Nimellis Aseta Pois-taso. Vaihtoehdot ovat Pois, Pieni, Nimellis tai Iso. Oletusarvo on Pieni Systemair AB

29 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto Lisäaika kytkin Viikko-ohjelma > Fan speed log Fan speed log Taso: 1 5 Palauta asetukset: Ei/Kyllä SF: 140 /140 EF: 140 /140 Tässä voit tarkastella miten puhaltimet ovat toimineet, kun ne ovat olleet aktiivisia (h). Nopeudet näytetään 5 eri tasona: Taso 1: 0% Taso 2: 1 29% Taso 3: 30 44% Taso 4: 45 59% Taso 5: % Kun valitset tason, näet kuinka monta tuntia puhaltimet ovat olleet aktiivisia eri tasoilla. Palauta Kyllä palauttaa kaikilla tasoilla SF- ja EF-ajat vasemmassa sarakkeessa. Oikean sarakkeen laskuri toimii eikä sitä voi palauttaa. Huom! Asetusten palautus (katso Toiminto / Asetusten palautus) ei vaikuta tähän toimintoon Service Viikko-ohjelma Fan speed log > Toiminto Toiminto > Lämm/Jäähd Jäätymissuoja Järjestelmäkäyrä Lämm/Jäähd Lämmitin: Ei mitää/sähkö/vesi Jäähdytys: Ei mitää/vesi Tässä voit asettaa koneen lämmitys- ja/tai jäähdytystilaan. Aseta Lämmitin-arvoksi Ei mitää, Sähkö tai Vesi. Aseta Jäähdytys-arvoksi Ei mitää tai Vesi. Toiminto Lämm/Jäähd > Jäätymissuoja Järjestelmäkäyrä Jäätymissuoja Hälytysraja: 7 C Näyttää asennetun vesikierukan nykyisen asetetun jäätymissuojan hälytysrajan C-asteina. Aseta Hälytysraja C-asteina. Oletusarvo on 7 C. Toiminto Lämm/Jäähd Jäätymissuoja > Järjestelmäkäyrä Järjestelmäkäyrä EF: 1 10 SF: 1 20 Tätä toimintoa käytetään erilaisten järjestelmäpaineiden virtausarvojen kompensoimiseksi. Katso luvut Virtausasetukset Toiminto > Ilmavirta Ilmavirtayksikkö Käsin puhal. seis Ilmavirta l/s Nimellis Iso Pieni EF SF Tässä valikossa asetetaan puhallinnopeus yksikkönä l/s. Nopeus voidaan asettaa yksilöllisesti kullekin puhaltimelle (EF: Jäteilmapuhallin, SF: Tuloilmapuhallin) Aseta tulo- ja jäteilmapuhaltimien nopeus kullekin portaalle (Pieni, Nimellis ja Iso. Toiminto Ilmavirtayksikkö l/s on oletusarvo Ilmavirta > Ilmavirtayksikkö Käsin puhal. seis l/s m 3 /h Systemair AB

30 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Ilmavirta Ilmavirtayksikkö > Käsin puhal. seis Toiminto > Analoginen tulo Analoginen lähtö Digital tulo Käsin puhal. seis Salli käsin seis Analoginen tulo 1: SS : ETS : Ei käyttö 4: OT/FPS : OS 10.5 K/E Aseta voiko puhaltimet kytkeä pois ohjauspaneelista. Vaihtoehdot ovat K ja E. Jos K on valittu, puhaltimet voidaan pysäyttää kiertämällä VALINTA-nuppi tyhjän puhallinsymbolin kohdalle Näyttää analogiset tulosignaalit aktiivisilta lämpötila-antureilta. SS: Tuloilman lämpötila-anturi. ETS: Poistoilman lämpötila-anturi. OT/FPS: Ylikuumenemisanturi/Jäätymissuoja-anturi. OS: Ulkoilman lämpötila-anturi. Toiminto Analoginen tulo > Analoginen lähtö Digital tulo Toiminto > Digital tulo Konfiguroi. DI 1 3 DI 4 7 Toiminto Digital tulo > Konfiguroi. DI 1 3 DI 4 7 Analoginen lähtö A01 auto/käsi/seis 0.0V A02 auto/käsi/seis 7.3V A03 auto/käsi/seis 0.0V Digital tulo DI1 Päällä/Pois DI2 Päällä/Pois DI3 Päällä/Pois DI4 Päällä/Pois DI5 Päällä/Pois DI6 Päällä/Pois DI7 Päällä/Pois Konfiguroi. DI SF iso EF nimellis 2 SF seis EF pieni 3 SF iso EF iso Näyttää analogisen 0-10V-lähtösignaalin kuuma/kylmävesitoimilaitteelle. Aseta AO1 (analoginen lähtösignaali kuumavesitoimilaitteelle) arvoksi auto, käsi tai seis. Oletusarvo on seis. Aseta AO2 (analoginen lähtösignaali kylmävesitoimilaitteelle) arvoksi auto, käsi tai seis. Oletusarvo on seis. AO3 Ei käytössä. Näyttää digitaalitulojen asetuksen Päällä tai Pois DI1: Puhallinkonfiguraatio DI2: Liesituulettimen säätö DI3: Puhallinkonfiguraatio DI4: Lämmityspatteri deaktivoitu DI5: Lisäaikakäyttö/pakkokäyttö DI6: Roottorin anturi DI7: Kotona/loma Tässä asetetaan miten puhaltimet reagoivat 3 erilaiseen digitaalituloon, kun ne kytketään päälle tai pois (vasemman sarakkeen asetukset ovat esimerkkejä). On/off-kytkimet on kytkettävä pääpiirikortin liittimiin eri toimintojen toteuttamiseksi. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. Aseta tuloilmapuhaltimen (SF) ja poistoilmapuhaltimen (EF) arvot seis, pieni, nimellis tai iso, jotka vastaavat digitaalituloja Systemair AB

31 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Digital tulo Konfiguroi. DI 1-3 > DI 4 7 DI Seis lämm 5 Lisäaika kytkin 6 Rot 7 Kotona/poissa DI 4 7 on asetettu tehtaalla eikä käyttäjä voi muuttaa niitä. Alla on kunkin toiminnon lyhyt kuvaus. DI4: Mahdollistaa sähkölämmityspatterin kytkemisen päälle ja pois. Tulon aktivoiminen estää sähkölämmityspatterin toiminnan DI5: Aktivoi lisäaikakytkintoiminnon. Toiminto ohittaa nykyisen puhallinnopeusasetuksen ja puhallin toimii valikossa Huolto -> Lisäaika kytkin asetetuilla arvoilla. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Tulo lasketaan impulssikytkimen signaalien perusteella. Vakiokytkintä käytettäessä aika käynnistyy, kun kytkin kytketään pois päältä. DI6: Roottorin anturi. DI7: Tämän tulon kytkeminen päälle laskee tuloilman lämpötilan asetusarvoa 10K. Toimintoa käytetään, kun rakennus on pidemmän aikaa tyhjänä. On suositeltavaa kytkeä DI7 ja DI1 tai DI3 rinnakkain. Jos DI7 on aktivoitu, aseta puhallinnopeus minimiarvoon. Puhallinnopeus asetetaan tulon DI1/DI3 konfiguroinnin yhteydessä. Huom! "Kotona/poissa" -toiminto ei toimi, jos vesilämmityspatteri on aktivoitu. Toiminto > Digital lähtö Sulatus Modbus Digital lähtö 1: SF 67% 2: EF 67% 3: Rot Päällä/Pois 4: Hälytys K/E 5: Damp K/E 6: Jälkiläm K/E Näyttää digitaalitulojen 1-5 nykyiset asetukset (vasemman sarakkeen asetukset ovat esimerkkejä). 1: SF 67%: Tuloilmapuhaltimen asetettu nopeus (prosentteina maksiminopeudesta). 2: EF 67% Poistoilmapuhaltimen asetettu nopeus (prosentteina maksiminopeudesta). 3: Näyttää onko roottori aktiivinen vai ei. 4: Hälytys K/E: Näyttää onko summahälytys aktiivinen vai ei. 5: Pelti POIS: Näyttää onko ulkoilma-/poistoilmapelti päällä tai pois (230 V signaalirele). 6: Jälkiläm K/E: Näyttää onko sähkölämmityspatteri aktiivinen vai ei Systemair AB

32 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Digital lähtö > Sulatus Modbus Sulatus Tila 0 5 Aseta tällä valintaruudulla, kuinka aggressiivisesti haluat sulatustoiminnon toimivan (luku 6.5). Toiminto > Modbus Asetusten palautus Toiminto Modbus > Asetusten palautus Modbus Address 1 Baud 9600/19200 Parity None/Even/Odd Asetusten palautus Palautetaanko? Kyllä/Ei Tietoa Modbus-tiedonsiirrosta ja muuttujista löytyy Modbus-käsikirjasta osoitteessa Tässä voit palauttaa tehdasasetukset. Aseta Kyllä tai Ei Huom! Palautus poistaa kaikki käyttäjän tekemät asetukset. Huolto > Kieli Versiot Hälytykset Huolto Kieli > Versiot Hälytykset Huolto Kieli Versiot > Hälytys Kielet Kieli ENGLISH Versio VR150 CD EC Sov Boot Hälytys Puhal. K EmT/Huurre E Damp K Pb-vika E Lämpö E Suod. K Tässä voit valita käyttöliittymän kielen. Aseta Kieli valintanuppia kiertämällä. Näyttää ohjelmiston version. Näyttäähälytyslistan ja lauenneet hälytykset (merkitty kirjaimella K). Katso hälytyslista (luku 9.4.1) 9 Huolto 9.1 Varoitukset Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että kone on kytketty irti! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti Systemair AB

33 Varoitus Järjestelmän tulisi olla päällä jatkuvasti ja se tulisi pysäyttää vain kunnossapitoa/huoltoa varten. Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojakäsineitä Varmista ennen koneen käynnistämistä, että suodattimet on asennettu Tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tällä alalla, tai käytön tulee tapahtua tällaisen henkilön valvonnassa. 9.2 Sisäiset komponentit Kuva 13 Sisäiset komponentit Viite Kuvaus 1 Asennuskannatin 2 Ulkoiset liitännät 3 Pääpiirikortti 4 Tuloilmapuhallin 5 Sisäinen sähkölämmityspatteri (500/1000 W) 6 Poistoilmasuodatin 7 Tuloilmansuodatin Systemair AB

34 8 Poistoilmapuhallin 9 Pyörivä lämmönvaihdin 10 Tuloilma-anturi 11 Ulkoilma-anturi 12 Poistoilma-anturi 13 Ylikuumenemisanturi 9.3 Komponenttien kuvaus Puhaltimet Puhaltimissa (viite 4 ja 8 kuva 13) on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti ja portaattomasti %. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Puhaltimet voidaan irrottaa puhdistusta varten, katso lisätietoa käyttöohjeesta Suodattimet Tehdasasennetut tulo- ja poistoilmasuodattimet ovat tyyppiä G3. Suodattimet on vaihdettava, kun ne ovat likaantuneet. Uusia suodatinsarjoja saa asentajalta tai tukkuliikkeestä. Tuloilmasuodattimina voidaan käyttää tyypin F7 suodattimia. Suodatintyyppi on merkitty suodattimen päälle. Huom! Jos G3-suodattimia käytetään F7-suodattimien tilalla, tuloilmapuhaltimen järjestelmäkäyrää pitää muuttaa: G3-tyypin suodattimelle: 11-20, F7-tyypin suodattimelle: Katso luku Lämmönvaihdin on varustettu erittäin tehokkaalla, pyörivällä lämmönvaihtimella. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönvaihdin voidaan irrottaa puhdistusta ja huoltoa varten, katso lisätietoa käyttöohjeesta Piirikortti Pääpiirikortti (viite 3 kuva 13) koneen toimintoja ja lämpötila-asetuksia. Piirikortin liittimiin voidaan kytkeä ulkoisia lisävarusteita. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Lämpötila-anturit Koneessa on valmiina neljä lämpötila-anturia (NTC, 10 kω/25 C) ja ne on asennettu vastaaviin ilmakanaviin. Anturit on kytketty pääpiirikorttiin. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Systemair AB

35 9.3.6 Ylikuumenemisanturin palautuspainike Jos tuloilman lämpötila on alhainen, ylikuumenemissuoja on ehkä lauennut. Ylikuumenemissuoja voidaan palauttaa palautuspainikkeella Sähkölämmityspatteri Lämmityspatteri aktivoidaan releellä ja se kytkeytyy päälle, jos tuloilman lämpötila on 2 C asetusarvon alapuolella ja pois päältä, jos jokin seuraavista ehdoista täyttyy: 1. Jos tuloilman lämpötila on 2 C korkeampi kuin asetusarvo 2. Jos ylikuumenemissuoja aktivoituu tai anturiin tulee vika 3. Jos termostaatti laukeaa tai menee rikki 4. Jos tuloilma-anturi on vikatilassa. 5. Jos tuloilmapuhallin ei toimi. 6. Jos lämmityspatterin aktivointi on estetty valikossa Vesilämmityspatteri Lisävarusteena saatavaa vesilämmityspatteria voidaan ohjata analogisella lähdöllä WH (0-10 V DC). Vesilämmityspatteri käyttää tuloa AI 4 jäätymissuojaukseen (OT (ylikuumenemissuoja) muuttuu FPS:ksi (jäätymissuoja)). Jäätymisenestoanturin tulee olla paluuvesiputkeen kiinnitetty pinta-anturi. Anturin tyyppi: TG-A130 Tuloon AI 1 kytketty tuloilma-anturi (SS) pitää korvata kanava-anturilla, jonka saa lisävarusteena. Anturin tyyppi: TG-K360. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. Vain sähkö- tai vesilämmityspatteri on sallittu, ts. vesilämmityspatteria käytettäessä sähkölämmityspatteri on deaktivoitu ja päinvastoin. Huom! Jos vesilämmityspatteri on asennettu, suosittelemme, että asennat jousipalautteisen ulkoilmapellin Systemair AB

36 9.3.9 Vesijäähdytin Lisävarusteena on saatavana vesijäähdytin, jota voidaan ohjata yksiköllä. Vesijäähdytyspatteria käytettäessä tuloon AI 1 kytketty tuloilma-anturi (SS) pitää korvata kanava-anturilla, jonka saa lisävarusteena. Anturin tyyppi: TG-K360. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. 9.4 Vianetsintä Hälytys näytetään näytössä näkyvällä kolmiolla ja tekstillä. Valitse varoituskolmio valintanuppia kiertämällä ja näytä hälytys painamalla kaksi kertaa vahvistuspainiketta. Jos ilmenee ongelmia, tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Häiriö Puhallin ei käynnisty Pienentynyt ilmavirtaus Yksikköä ei voi ohjata (ohjaustoiminnot eivät toimi) Toimenpide 1. Tarkasta hälytykset näytöstä. 2. Tarkasta, että kaikki varokkeet ja liittimet on kytketty (jännitteensyöttö sekä tulo- ja poistoilmapuhaltimien pikaliittimet, 4 ja 8, kuva 13). 3. Tarkista, että viikko-ohjelma on Päällä-tilassa. Viikko-ohjelma voi olla Pois-tilassa, jossa puhallinnopeudeksi on asetettu Pois (luku 6.6) 4. Tarkista, onko jokin digitaalituloista 1 3 (DI 1 3) aktiivinen ja pois päältä. Tämä pysäyttäisi yhden tai molemmat puhaltimet asetuksista riippuen (luku 8.5). 1. Tarkasta hälytykset näytöstä. 2. Tarkista puhallinnopeuden asetukset ohjauspaneelista (luku 6.4.1). 3. Tarkasta viikko-ohjelma (luku 6.6). 4. Tarkista, onko jokin digitaalituloista 1 3 (DI 1 3) aktiivinen ja pois päältä. Tämä pysäyttäisi yhden tai molemmat puhaltimet asetuksista riippuen (luku 8.5). 5. Tarkista suodattimet. Onko suodattimet vaihdettava? 6. Tarkista hajottimet/säleiköt. Onko hajottimet/säleiköt puhdistettava? 7. Tarkasta puhaltimet ja lämmönsiirrin. Onko puhdistus tarpeen? 8. Tarkista, onko ilmanotto- tai ilmanpoistoputki tukossa. 9. Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 10.Tarkista hajottimien ja säleikköjen aukot. 1. Palauta toiminnot irrottamalla päävirransyötön pistotulppa sekunniksi. 2. Tarkasta ohjauspaneelin ja pääpiirikortin väliset pistokkeet Systemair AB

37 Matala tuloilman lämpötila Melu/värinät 1. Tarkasta hälytykset näytöstä. 2. Tarkista asetettu tuloilman lämpötila ohjauspaneelista. 3. Tarkasta analogisten tulojen tila huoltovalikosta varmistaaksesi, että lämpötilan anturit ovat kunnossa (luku 8.5). Avaa Toiminto > Analoginen tulo ja tarkasta lämpötilalukemat antureilta. 4. Tarkasta, onko ylikuumenemistermostaatti lauennut. Palauta asetukset tarvittaessa painamalla palautuspainiketta. Katso luku Tarkasta onko digitaalitulo 4 (DI 4) pois päältä. Se kytkisi sähkölämmityspatterin pois päältä (luku 8.5) 6. Tarkista, onko poistoilmansuodatin vaihdettava. 7. Hyvin kylmällä säällä saatetaan tarvita sähkötoimista esilämmityspatteria. Sen voi hankkia lisävarusteena. 8. Tarkasta tuloilman ja poistoilman tasapaino 1. Puhdista siipipyörät. 2. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla. 3. Tarkasta, että värinänvaimentimet ovat paikoillaan yksikön pohjassa Hälytysluettelo Hälytys Selitys Toimi seuraavasti Puhallin Ilmaisee tulo tai poistoilmapuhaltimen toimintahäiriön. EMT/Huurre Osoittaa, että ylikuumenemissuoja (sähkölämmityspatteri) tai jäätymissuojaus (vesilämmityspatteri) on lauennut. Hälytys näkyy ohjauspaneelissa. Ota yhteyttä asentajaan tai myyjään. Jäätymissuojahälytys aiheuttaa seuraavat: Molemmat puhaltimet pysähtyvät. Ulkoilma ja poistoilmapellit sulkeutuvat. Vesiventtiili avautuu kokonaan (toimilaite saa 10 V signaalin). Laite käynnistyy uudelleen, kun veden lämpötila on +5 C yli asetetun jäätymissuojalämpötilan. Ylikuumenemissuojahälytys laukaisee hälytyksen ohjauspaneelissa. Palauta painamalla sähkölämmityspatterin etusivulla olevaa punaista painiketta. Ellei ongelma häviä, ota yhteyttä asentajaan tai myyjään. Roottori Ilmaisee roottorin toimintahäiriön. Hälytys näkyy ohjauspaneelissa. Jos pyörivä lämmönsiirrin on pysähtynyt. Tarkasta roottorin hihna. Katso luku 9.5. Jos lämmönsiirriin pyörii edelleen, tarkasta, että anturin liitin on kytketty ja että anturin ja magneetin ilmaväli on 5-10 mm. Säädä ilma-aukkoa tarvittaessa. Ellei hälytys poistu, roottorin anturi saattaa olla viallinen. Ota yhteyttä asentajaan tai myyjään Systemair AB

38 Hälytys Selitys Toimi seuraavasti Pb-vika Lämpö Vika yhteydessä sähkölämmityspatterin relekorttiin (jos asennettu ja aktivoitu). Korkea lämpötila voi laukaista ylikuumenemisanturin kautta automaattisen asetuksien palautuksen (ET2). Yhden tai useamman lämpötila-anturin toimintahäiriö. Hälytys näkyy ohjauspaneelissa. Lämmitin ei aktivoidu. Jos ET2 ilmenee, odota minuuttia. Ellei ongelma häviä, ota yhteyttä asentajaan tai myyjään. Hälytys näkyy ohjauspaneelissa. Ota yhteyttä asentajaan tai myyjään. Suodatin Suodatinvaihtoväli Hälytys näkyy ohjauspaneelissa. Vaihda suodatin käyttöohjeen ohjeiden mukaan Systemair AB

39 9.5 Roottorin käyttöhihnan vaihtaminen Jos Roottori-hälytys annetaan, katsoluku 9.4.1, roottorin käyttöhihna saattaa olla vaurioitunut tai poikki. Kuva 14 Roottorin käyttöhihna Vaihtohihna (1) on säädettävä ja sen toisessa päässä on nippa. 1. Pysäytä yksikkö irtikytkemällä verkkojännite. 2. Avaa ja irrota sivupelti. 3. Poista rikkinäinen roottorin hihna. 4. Kiinnitä käyttöhihna lämmönsiirtimeen teipillä ja pyöritä lämmönsiirrintä käsin, kunnes saat kiinni käyttöhihnasta. 5. Poista teippi ja aseta tyhjä puoli nipan päälle. Paina päitä vastakkain ja kiristä nippa. 6. Vedä käyttöhihna hihnapyörälle ja pyöritä lämmönsiirrintä käsin. Tarkasta, että hihnapyörä pyörii. Huom! Jos käyttöhihna luistaa, hihna saattaa olla liian pitkä ja sitä pitää lyhentää. Lyhennä hihnaa 5 mm ja jatka kohdasta Asenna ja lukitse sivupelti ja kytke jännitteensyöttö. 8. Tarkasta, että hälytys on hävinnyt näytöstä. Huom! Jos hälytys näkyy edelleen, tarkasta roottorin anturi Systemair AB

40 9.6 Laitekilpi Ennen kuin otat yhteyttä huoltoedustajaan, merkitse muistiin tuotenumero ja valmistusnumero laitekilvestä, joka löytyy koneen päältä kanavaliittimien läheltä tai koneen sisäpuolelta pohjalta Kuva 15 Laitekilpi Viite Kuvaus 1 Tuotekoodi (mallimerkintä) 2 Tuotenumero 3 Valmistenumero 4 Juokseva numero 5 Valmistuspäiväys (VV.KK.PP) Systemair AB

41 Systemair AB

42 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
