1 Paikkatiedon logistiikkaa - aikamme haasteita Nina Heiska, Tauno Suominen, Hannu Heinonen Nordic Geo Center Oy Oulu

2 Esityksen sisältö Keitä me olemme Paikkatiedonkeruun taloudellisuus Paikkatiedon virheet ja ajantasaisuus Yhteenveto Sanastoa (Wikipedia): logistiikka: materiaali- ja informaatiovirran fyysistä, tiedollista ja taloudellista hallintaa hankinnasta asiakkaalle saakka materiaalivirrat vaativat järjestelmällistä ja suunnitelmallista hoitamista sekä kokonaisuudenhallintaa hyvällä logistiikalla voidaan saavuttaa kilpailuetuja ja kustannussäästöjä

3 Nordic Geo Center Oy Mittausjärjestelmien maahantuoja ja käytön kouluttaja. Tuomme maahan eri käyttötarkoituksiin soveltua mittauslaitteistoja. Järjestelmiä: Takymetrit, GPS-laitteistot Staattiset ja mobiilit laserskannerit UAV-kuvaus- ja skannauslennokit Ilmalaserskannerit Olemme myös mukana asiakkaidemme projekteissa ja toisaalta henkilöstöllämme on pitkä kokemus käytännön projektien mittauksista ja mittausten suunnittelusta erilaisilla mittausjärjestelmillä. Nykytilanteessa joudumme entistä enemmän ottamaan kantaa asiakkaiden hankintasuunnitelmiin tilanne muuttunut huomattavasti 45 vuodessa

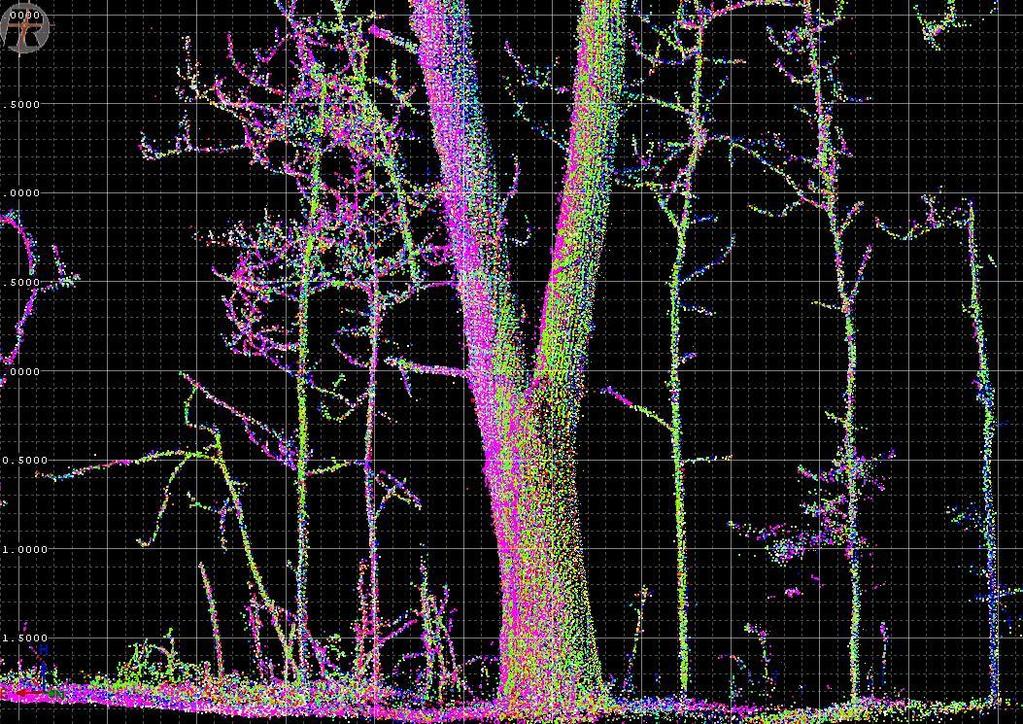

4 Tapaus: Liikennevirasto km rata-alueen mittaus, 150 m leveydeltä Halutaan tiheä, säännöllinen pistepilvi maanpinnasta + kasvillisuudesta (alueella paljon kasvillisuutta) Tekniikat: Lentokoneesta ilmalaserskannerilla esim. Riegl VQ-1560i, hintaluokka 1, 5 M EUR UAV Riegl RiCopter VUX-1UAV-skannerilla, hintaluokka: EUR Maastoskanneri esim. Riegl VZ-400i, hintaluokka: EUR Ajankäyttö: Lentokoneella mittaus 15 min, 2 henkilöä, prosessointi 1 h UAV: 8 päivää, 2 henkilöä, prosessointi 1 päivä Maasta: 5 päivää, 1 henkilö, prosessointi 2-3 päivää Tiedonkeruun taloudellisuus

5 Mitä halvempi mittauslaite, sen halvempi työ Vastaus: väärin! Laitteiston hinnan merkitys on minimaalinen Henkilöstön työkustannukset ratkaisevat kokonaishinnan = aika maksaa Kenttämittauksen (aineiston keruun) lisäksi on laskettava mukaan aineiston prosessointiin ja jatkojalostamiseen kuluva aika Monissa nykytöissä paikkatietoaineistoja lähdetään hankkimaan viime hetkessä eli hitaita tiedonkeruumenetelmiä on käytännössä mahdoton käyttää => Isot hankkeet vaativat raskaita mittausjärjestelmiä => Täsmätiedonkeruu suosii kevyempiä ratkaisuja => Yksikkökustannukset erilaisilla järjestelmillä merkittävät Tiedonkeruun taloudellisuus

6 Kokonaistaloudellisuus Mikä on kohteen koko? Millaisella tarkkuudella se halutaan mitattavan? Millaisessa ajassa se halutaan mitattavan?

7 Paikkatiedon virheet ja ajantasaisuus Virheet Onko parempi toimia kokonaan ilman paikkatietoa kuin epäluotettavalla tiedolla? Puuttuva paikkatieto lisää suunnitelman epävarmuutta Virheellinen paikkatieto johtaa virheellisiin suunnitelmiin, mikä on kallista Virheelliset suunnitelmat johtavat virheelliseen rakentamiseen, mikä on kymmenen kertaa kalliimpaa. Tietojen ajantasaisuuden vaikutus kustannuksiin?

8 Tapaus: radan rakentaminen & kunnossapito Jos lähtöaineiston puutteellisuus havaitaan suunnitteluvaiheessa Lisää suunnittelutyön kustannuksia, 1 organisaatio Jos lähtöaineiston puutteellisuus havaitaan ennen rakentamisen alkamista kaikki osapuolet joutuvat päivittämään suunnitelmansa Jos lähtöaineiston puutteellisuus havaitaan rakennusvaiheessa Lisää kustannuksia esim EUR/päivä (esim. toppakoneen käyttö) Säästetään euroa mittauksissa (laadussa), aiheuttaa euroa enemmän suunnittelukuluja ja euroa enemmän rakennuskuluja Virheet

Rakennusteollisuus Virheet Muut -ryhmään kuuluvat esimerkiksi mittausvirheet, myöhästyneet materiaalitoimitukset ja yhteensovitusvirheet

9 Rakennusteollisuus Virheet Muut -ryhmään kuuluvat esimerkiksi mittausvirheet, myöhästyneet materiaalitoimitukset ja yhteensovitusvirheet suunnittelussa. Heikkilä, Rauno Korhonen, Timo Riihelä, Sakari Laadun johtaminen suunnittelussa ja rakentamisessa. Oulu: Oulun Yliopisto.

10 Paikkatietoaineistojen ajantasaisuus Ajantasaisuus Kannattaako esimerkiksi teitä mitata varastoon? => Ei kannata => suunnittelun lähtötiedoksi tarvitaan tuoretta aineistoa Aineisto vanhenee jopa muutamassa kuukaudessa eli kohteen paikkatieto muuttuu Esim. roudan vaikutus Suomessa valtava Suunnittelun pohja-aineistoksi tarkoitettu paikkatietoaineisto kannattaa kerätä juuri oikeaan tarpeeseen => Toisaalta kaikkia olemassa olevien kohteiden paikkatietoaineistoja on pakko pitää ajantasalla

Tapaus: Tampereen raitiotie Ajantasaisuus Kaupungilla hajanainen, eri menetelmillä mitattu lähtöaineisto eri vuosilta Projektia varten tehty uusi runkoverkko,

11 Tapaus: Tampereen raitiotie Ajantasaisuus Kaupungilla hajanainen, eri menetelmillä mitattu lähtöaineisto eri vuosilta Projektia varten tehty uusi runkoverkko, johon sidottiin mobiililaserskannausaineisto Ongelmia havaittu uuden ja vanhan mittausrungon yhteensovittamisessa Kaikki uudet mittaukset olisi sidottava uuteen runkoon

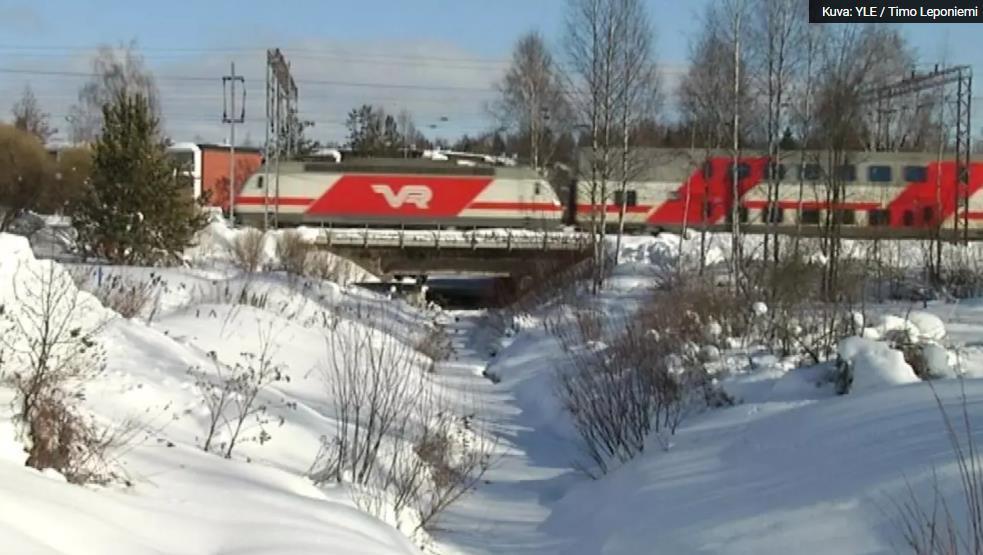

12 Tapaus: vuoden 2004 Riihimäen tulva Ajantasaisuus Vettä tuli kerralla 150 mm Vantaanjoen pinta nousi 2,5 m Vahinko: 1 M EUR

13 Miksi vahingot näin pahat? Ajantasaisuus => Paikkatietoaineistojen vanhentuneisuus & eri alojen suunnittelijoiden välinen tiedonkulku Alkuperäisen sadevesijärjestelmän mitoitus olisi estänyt vahingot, rumpujen poikkipinta-ala 6 m2 Vuosien mittaan kaupungin eri osastojen järjestelmiä lisätty samoihin rumpuihin tiedottamatta vesilaitokselle => Lopputuloksena valumavedelle tilaa enää 2 m2

14 Nyt ja tulevaisuudessa 1) Paikkatietoinfra muuttuu => sääntelyä vähennetään, ohjeistus vähenee => paikkatiedon ylläpitäjät ja resurssit vähenevät => paikkatiedon "jalostaminen" lisääntyy (vanhaa dataa käytetään uudestaan ja tiedon alkuperä hämärtyy) => harrastelijamainen paikkatiedon kerääminen lisääntyy 2) Sektoriorganisaatiot joutuvat koville => mistä saadaan luotettavaa paikkatietoa => miten varmistetaan paikkatiedon tarkkuus ja ajantasaisuus => joudutaan itse keräämään paikkatietoa tai ohjeistamaan paikkatiedon keruuta => nopea täsmätiedonkeruu lisääntyy => siirrytään kertakäyttökulttuuriin paikkatiedon osalta Olemassa olevaan paikkatietoon luottaminen käy entistä vaikeammaksi Millimetri viimeisenä yksikkönä ei kerro mitään tarkkuudesta

15 Paikkatiedon logistiikkaa - yhteenveto Käyttäjänä selvitä aineistosi metadata - näin selviää aineiston käytettävyys omiin tarkoituksiisi Tarkimmissa tehtävissä on tilattava uusi aineisto suunnittelun lähtötiedoksi, koska paikkatietoaineistot vanhenevat nopeasti Päättäjätasolla paikkatiedon ymmärrys on koko ajan heikompaa Takaisin taloudelliseen ajatteluun! Nicht an das billigste, sondern an das wirtschaftlichste Angebot gehen
