1 Säteilymittaustietojen hallinta turvajärjestelyissä Säteilyturvakeskus Turvateknologia Tarja Ilander

2 Organisaatio Luvut kuvaavat henkilöstön määrää vuoden 2008 lopussa. Kokonaismäärä 361. Johto 9 Ydinjätteiden ja ydinmateriaalien valvonta 25 Ydinvoimalaitosten valvonta 99 Viestintä Viestintä 4 Säteilyn käytön turvallisuus 44 Valmius Asiantuntijapalvelut Asiantuntijapalvelut 4 8 Tutkimus ja ympäristövalvonta Ionisoimaton säteily Hallinto ja sisäiset palvelut Tietohallinto, kirjasto, kirjaamo

3 Turvateknologia Laboratorio tutkii ja kehittää mittaus- ja analyysimenetelmiä turvallisuussovelluksiin Mittaustekniikka Kokeellinen ydinfysiikka Anturiteknologia Tiedonkeruu Paikkaherkät ilmaisimet Analyysimenetelmät Alfaspektrometria Gammaspektrometria Röntgenspektrometria Tiedonhallinta Tietokannat Karttajärjestelmät Tietoliikenne Sovellukset Turvajärjestelyt Säteilytiedustelu onnettomuus- tai uhkatilanteissa Valtakunnallinen säteilyvalvonta Ydinmateriaalivalvonta Ydinkoekieltosopimuksen valvonta 3

4 Turvajärjestelyt Turvatarkastuksia ennen tapahtumaa ja tapahtuman aikana Kohteina tapahtumapaikka, hotellit Yhteistyössä poliisin kanssa mukana myös muut viranomaiset Suuret yleisötapahtumat Yleisurheilun MM-kisat Euroviisut Kansainvälinen kokous ASEM ETYJ 4

5 Tiedonkeruun välineet Sofisticated ON-site Nuclide Identification SONNI Viranomaisten Asiantuntijajärjestelmä Säteily-Informaation Keräämiseen Käsittelyyn ja Analyysiin VASIKKA 5

6 SONNI ja VASIKKA Useita samanaikaisia mittauksia Automaattinen tiedonsiirto Mittaukset XML-tiedostoihin Hälytysviestit automaattisesti GPS-paikannus SONNI Annosnopeusmittaus Ilmanäytteiden keruu Näytteiden mittaus VASIKKA pakattavissa reppuun käyttöliittymä esim. kännykkään Toiminnallisuudet 6

7 1. Mittaukset 2. Analyysit 3. Lähteen paikannus Kenttämittaukset 4. Tulosten lähetys komentokeskukseen 5. Tiedonhallinta komentokeskuksessa - tietokanta 7

8 Tiedonhallinnan haasteet Hypoteesitestit MITTAUS Tc-99m I-131 Cs-137 Co-60 Am-241 PAIKKA MITTAUS MITTAUS MITTAUS ROI-alueet... lowend hiend r r total YHTEEN PAIKKAAN VOI LIITTYÄ 1-n HÄLYTYSTÄ... 8

9 Tiedonkulku kentältä Liikkuvat partiot SONNI VASIKKA UAV etc. KOMENTOKESKUS XMLtiedostot Tietokannat Reaaliaikainen karttajärjestelmä www-sivut tulosten seurantaan 9

10 LINSSI-tietokanta Tietokanta kehitetty mittausten ja analyysien tallennukseen mittaukset ja paikkatiedon tallennus voidaan erottaa omiksi prosesseikseen mittaustulokset ja paikkatieto kytketään toisiinsa aikaleiman perusteella ei olla riippuvaisia tietystä paikkatiedon lähteestä, kuten esim. GPS 10

11 Tulosten katselu komentokeskuksessa 11

12 Paikannus Komentokeskuksen on tiedettävä, missä havainto on tehty Satelliittipaikannus GPS, GLONASS, GALILEO yms. soveltuu ulkotiloihin Sisätilapaikannus WLan-tekniikka Muut Muut Kerrotaan huonenumero, kuvaillaan paikkaa muuten 12

13 Sisätilapaikannus Vaatimukset Helposti asennettavissa, ei vaadi etukäteisjärjestelyä Komentokeskuksessa oltava ajantasaiset pohjakartat Pystyttävä yhdistämään ulkopuolinen mittaustieto ja sisätiloissa tehty Tietokanta avainasemassa LINSSI ei ota kantaa, miten paikkatieto on saatu Mittausten ja paikkatiedon yhdistäminen tapahtuu aikaleiman perusteella Testatut tuotteet Ekahau: WLan VTI Techologies 13

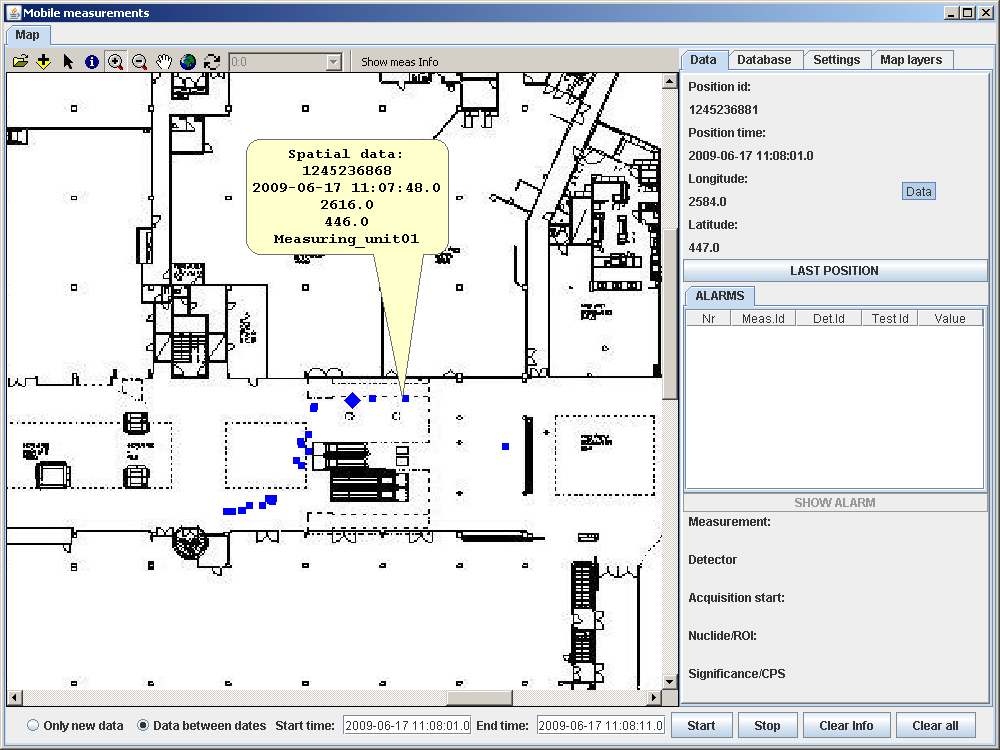

14 Sisätilapaikannustesti Itäkeskuksessa 14

15 Yleisurheilun MM-kisat Helsingissä 2005 SONNI:lla 14 mittauspäivää: 29.7, 31.7 ja mittausta Kaikki analysoitiin välittömästi Lisäksi muita mittauspartioita stadionilla 15

16 SONNIn päivittäinen reitti kisojen aikana 16

17 SONNI työssä 17

18 SONNI:n havainto 18

19 Lopuksi Nykyiset järjestelmät voivat mitata, analysoida ja tallentaa valtavan määrän tietoa Raportointi komentokeskukseen on luotettavaa Käytössä hyvät visualisointityökalut Tulevaisuudessa amatöörit tekevät mittaukset ja asiantuntijat tekevät analyysit Sisätilapaikannus tärkeässä asemassa 19
