Mastercam X7 MU1 uudet piirteet

Transkriptio

1 Mastercam X7 MU1 uudet piirteet

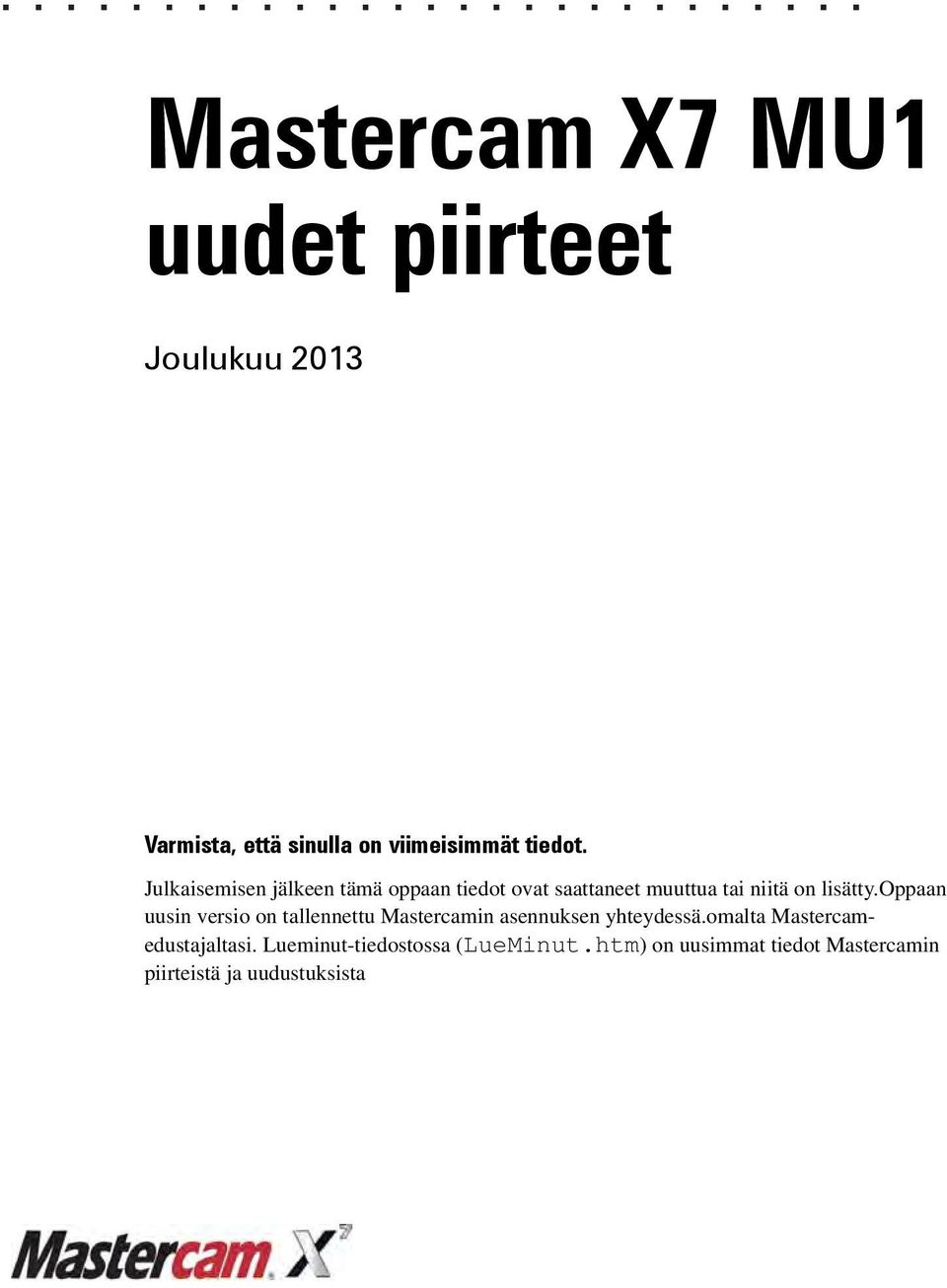

2 Mastercam X7 MU1 uudet piirteet Joulukuu 2013 Varmista, että sinulla on viimeisimmät tiedot. Julkaisemisen jälkeen tämä oppaan tiedot ovat saattaneet muuttua tai niitä on lisätty.oppaan uusin versio on tallennettu Mastercamin asennuksen yhteydessä.omalta Mastercamedustajaltasi. Lueminut-tiedostossa (LueMinut.htm) on uusimmat tiedot Mastercamin piirteistä ja uudustuksista

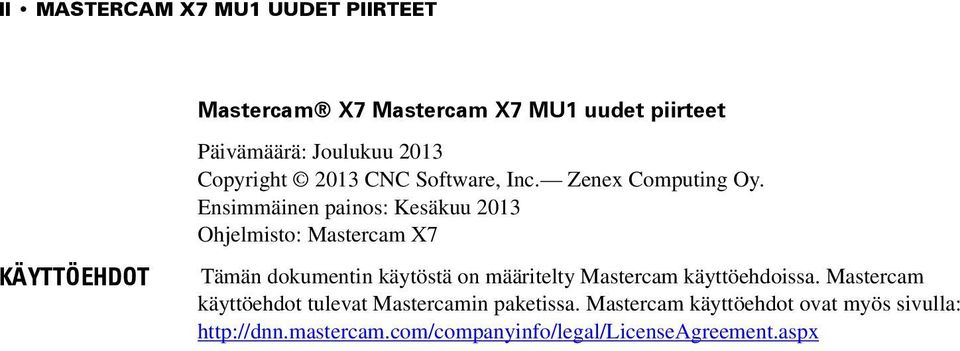

3 II MASTERCAM X7 MU1 UUDET PIIRTEET Mastercam X7 Mastercam X7 MU1 uudet piirteet KÄYTTÖEHDOT Päivämäärä: Joulukuu 2013 Copyright 2013 CNC Software, Inc. Zenex Computing Oy. Ensimmäinen painos: Kesäkuu 2013 Ohjelmisto: Mastercam X7 Tämän dokumentin käytöstä on määritelty Mastercam käyttöehdoissa. Mastercam käyttöehdot tulevat Mastercamin paketissa. Mastercam käyttöehdot ovat myös sivulla:

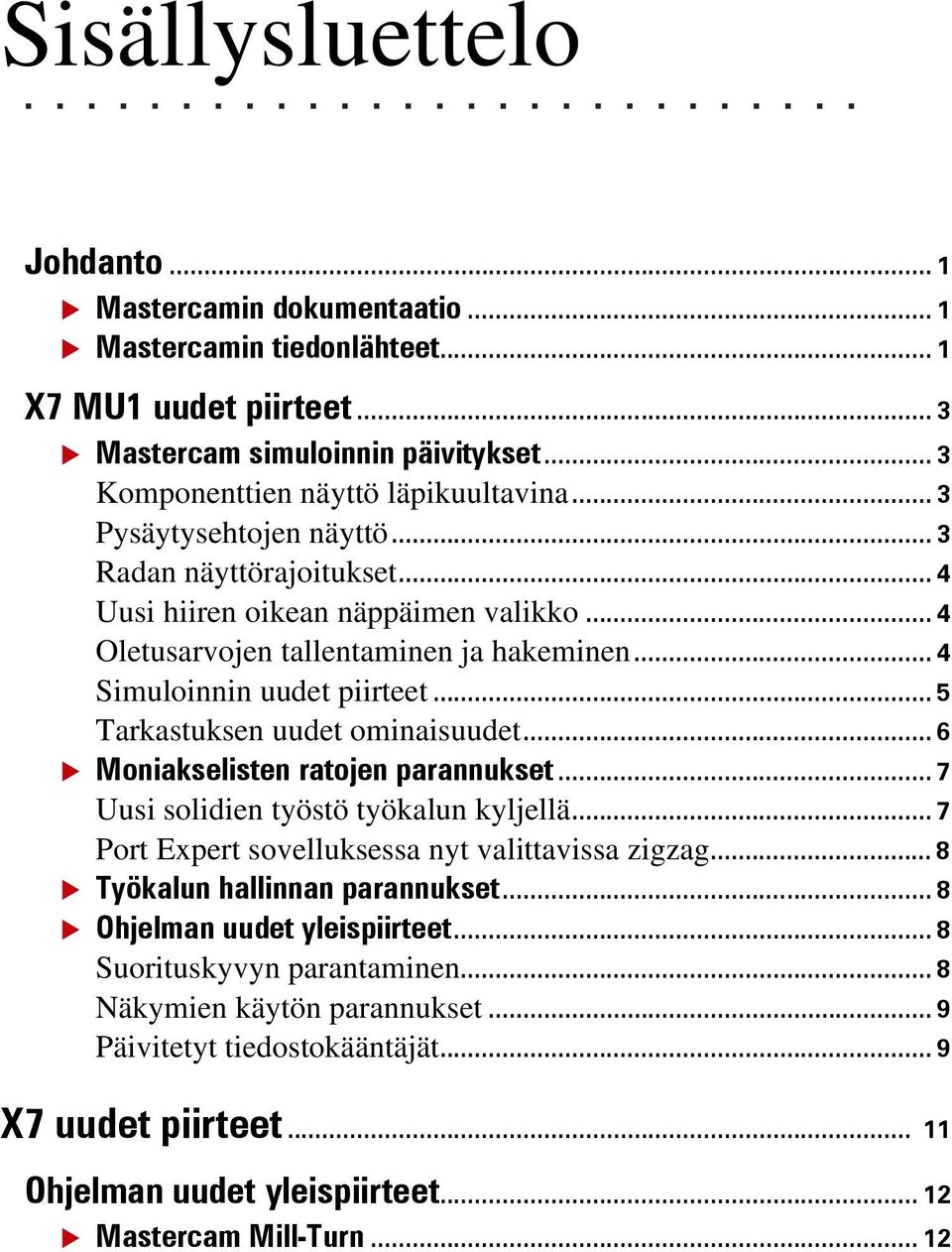

4 Sisällysluettelo Johdanto... 1 Mastercamin dokumentaatio... 1 Mastercamin tiedonlähteet... 1 X7 MU1 uudet piirteet... 3 Mastercam simuloinnin päivitykset... 3 Komponenttien näyttö läpikuultavina... 3 Pysäytysehtojen näyttö... 3 Radan näyttörajoitukset... 4 Uusi hiiren oikean näppäimen valikko... 4 Oletusarvojen tallentaminen ja hakeminen... 4 Simuloinnin uudet piirteet... 5 Tarkastuksen uudet ominaisuudet... 6 Moniakselisten ratojen parannukset... 7 Uusi solidien työstö työkalun kyljellä... 7 Port Expert sovelluksessa nyt valittavissa zigzag... 8 Työkalun hallinnan parannukset... 8 Ohjelman uudet yleispiirteet... 8 Suorituskyvyn parantaminen... 8 Näkymien käytön parannukset... 9 Päivitetyt tiedostokääntäjät... 9 X7 uudet piirteet Ohjelman uudet yleispiirteet Mastercam Mill-Turn... 12

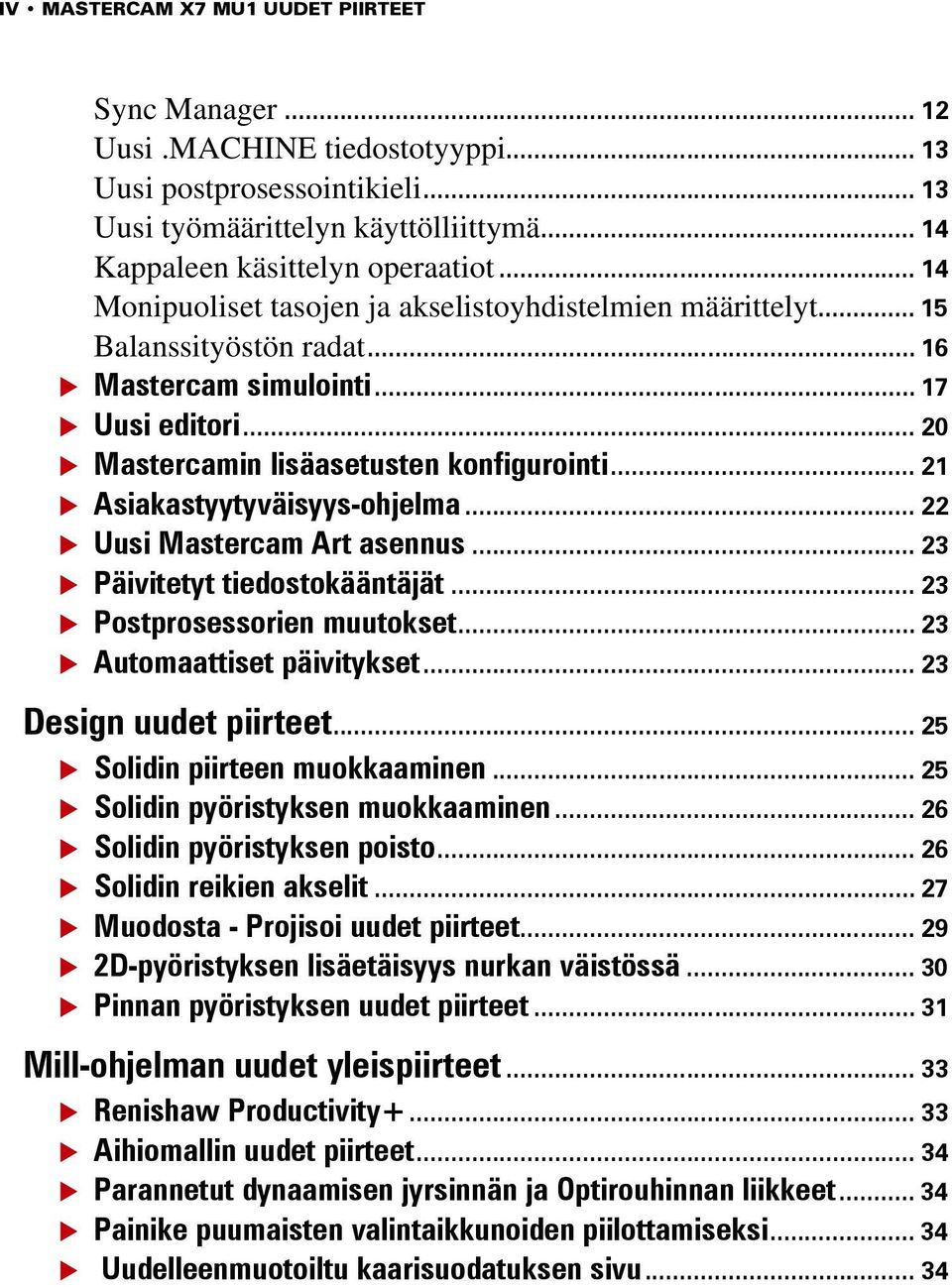

5 IV MASTERCAM X7 MU1 UUDET PIIRTEET Sync Manager Uusi.MACHINE tiedostotyyppi Uusi postprosessointikieli Uusi työmäärittelyn käyttölliittymä Kappaleen käsittelyn operaatiot Monipuoliset tasojen ja akselistoyhdistelmien määrittelyt Balanssityöstön radat Mastercam simulointi Uusi editori Mastercamin lisäasetusten konfigurointi Asiakastyytyväisyys-ohjelma Uusi Mastercam Art asennus Päivitetyt tiedostokääntäjät Postprosessorien muutokset Automaattiset päivitykset Design uudet piirteet Solidin piirteen muokkaaminen Solidin pyöristyksen muokkaaminen Solidin pyöristyksen poisto Solidin reikien akselit Muodosta - Projisoi uudet piirteet D-pyöristyksen lisäetäisyys nurkan väistössä Pinnan pyöristyksen uudet piirteet Mill-ohjelman uudet yleispiirteet Renishaw Productivity Aihiomallin uudet piirteet Parannetut dynaamisen jyrsinnän ja Optirouhinnan liikkeet Painike puumaisten valintaikkunoiden piilottamiseksi Uudelleenmuotoiltu kaarisuodatuksen sivu... 34

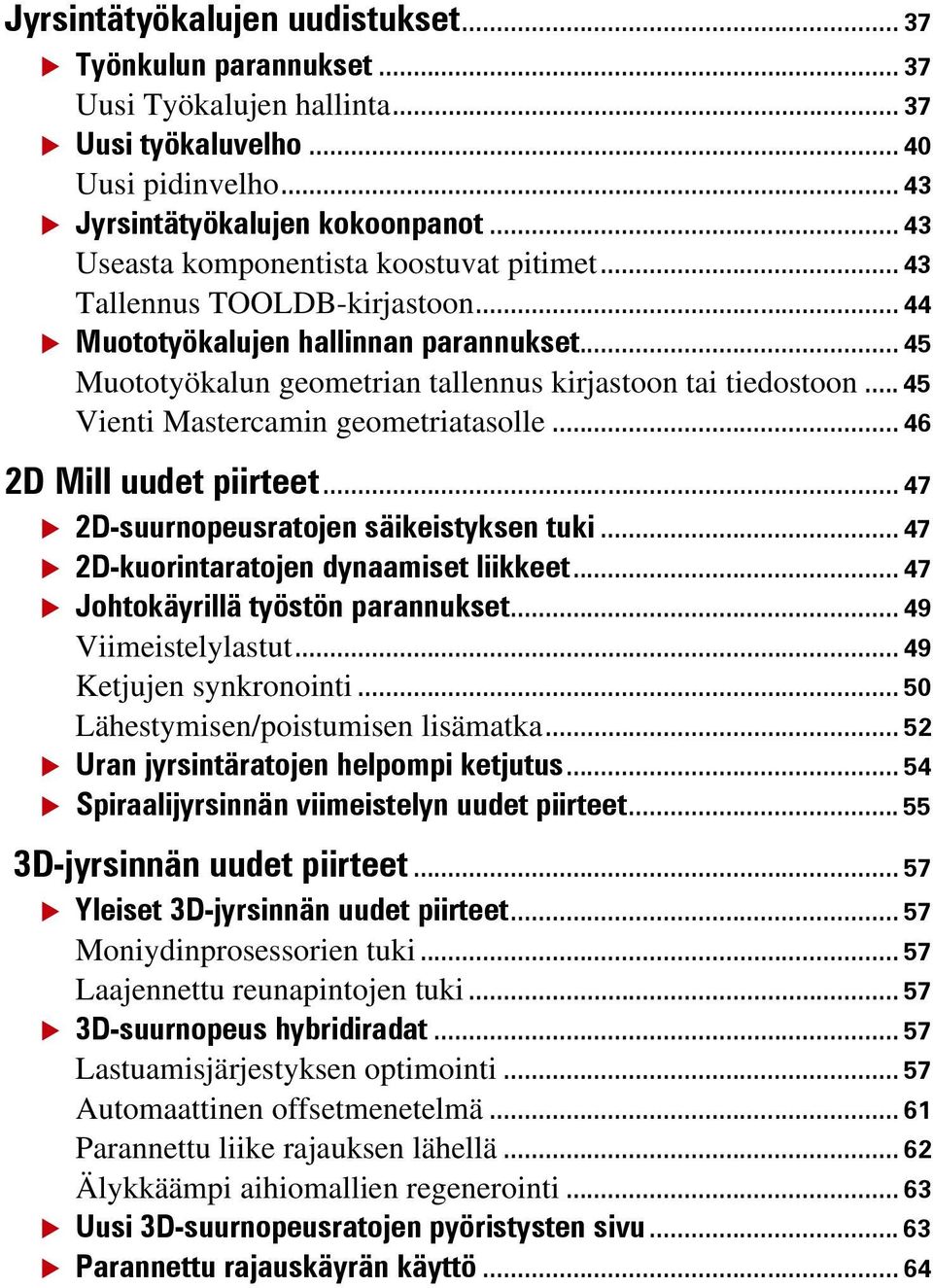

6 Jyrsintätyökalujen uudistukset Työnkulun parannukset Uusi Työkalujen hallinta Uusi työkaluvelho Uusi pidinvelho Jyrsintätyökalujen kokoonpanot Useasta komponentista koostuvat pitimet Tallennus TOOLDB-kirjastoon Muototyökalujen hallinnan parannukset Muototyökalun geometrian tallennus kirjastoon tai tiedostoon Vienti Mastercamin geometriatasolle D Mill uudet piirteet D-suurnopeusratojen säikeistyksen tuki D-kuorintaratojen dynaamiset liikkeet Johtokäyrillä työstön parannukset Viimeistelylastut Ketjujen synkronointi Lähestymisen/poistumisen lisämatka Uran jyrsintäratojen helpompi ketjutus Spiraalijyrsinnän viimeistelyn uudet piirteet D-jyrsinnän uudet piirteet Yleiset 3D-jyrsinnän uudet piirteet Moniydinprosessorien tuki Laajennettu reunapintojen tuki D-suurnopeus hybridiradat Lastuamisjärjestyksen optimointi Automaattinen offsetmenetelmä Parannettu liike rajauksen lähellä Älykkäämpi aihiomallien regenerointi Uusi 3D-suurnopeusratojen pyöristysten sivu Parannettu rajauskäyrän käyttö... 64

7 VI MASTERCAM X7 MU1 UUDET PIIRTEET 3D-suurnopeus OptiYdin ja OptiAlue parannukset Lastuamisjärjestyksen optimointi askellettaessa ylöspäin Turvallisempi nostoliike liikuttaessa materiaalin päällä Uusi 3D-suurnopeus projisointirata Moniakselisen työstön uudet piirteet Oskilloiva liike 5-akselisen käyrän ja kyljellä työstön radoille Port Expert uudet piirteet Blade Expert uudet piirteet Perinteisten moniakselisten ratojen turva-alueet Lathe uudet piirteet Uusi dynaamisen rouhinnan rata Rouhinnan zigzag-liikkeen asetukset Otsapinnan pistosorvauksen alueen valinnat Pyöristetyn työkalun tuki sorvauksessa pistoterällä... 75

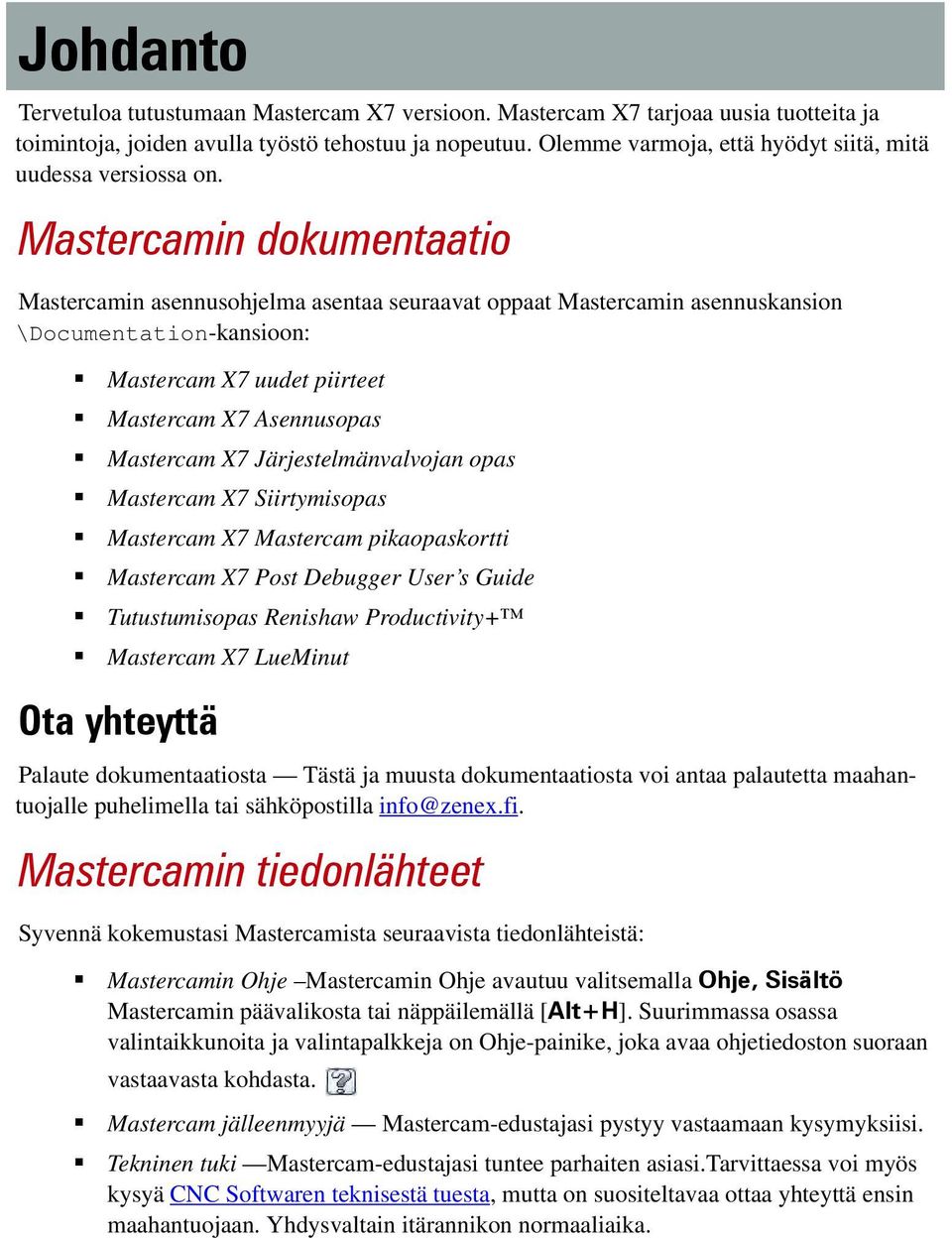

8 Johdanto Tervetuloa tutustumaan Mastercam X7 versioon. Mastercam X7 tarjoaa uusia tuotteita ja toimintoja, joiden avulla työstö tehostuu ja nopeutuu. Olemme varmoja, että hyödyt siitä, mitä uudessa versiossa on. Mastercamin dokumentaatio Mastercamin asennusohjelma asentaa seuraavat oppaat Mastercamin asennuskansion \Documentation-kansioon: Mastercam X7 uudet piirteet Mastercam X7 Asennusopas Mastercam X7 Järjestelmänvalvojan opas Mastercam X7 Siirtymisopas Mastercam X7 Mastercam pikaopaskortti Mastercam X7 Post Debugger User s Guide Tutustumisopas Renishaw Productivity+ Mastercam X7 LueMinut Ota yhteyttä Palaute dokumentaatiosta Tästä ja muusta dokumentaatiosta voi antaa palautetta maahantuojalle puhelimella tai sähköpostilla info@zenex.fi. Mastercamin tiedonlähteet Syvennä kokemustasi Mastercamista seuraavista tiedonlähteistä: Mastercamin Ohje Mastercamin Ohje avautuu valitsemalla Ohje, Sisältö Mastercamin päävalikosta tai näppäilemällä [Alt+H]. Suurimmassa osassa valintaikkunoita ja valintapalkkeja on Ohje-painike, joka avaa ohjetiedoston suoraan vastaavasta kohdasta. Mastercam jälleenmyyjä Mastercam-edustajasi pystyy vastaamaan kysymyksiisi. Tekninen tuki Mastercam-edustajasi tuntee parhaiten asiasi.tarvittaessa voi myös kysyä CNC Softwaren teknisestä tuesta, mutta on suositeltavaa ottaa yhteyttä ensin maahantuojaan. Yhdysvaltain itärannikon normaaliaika.

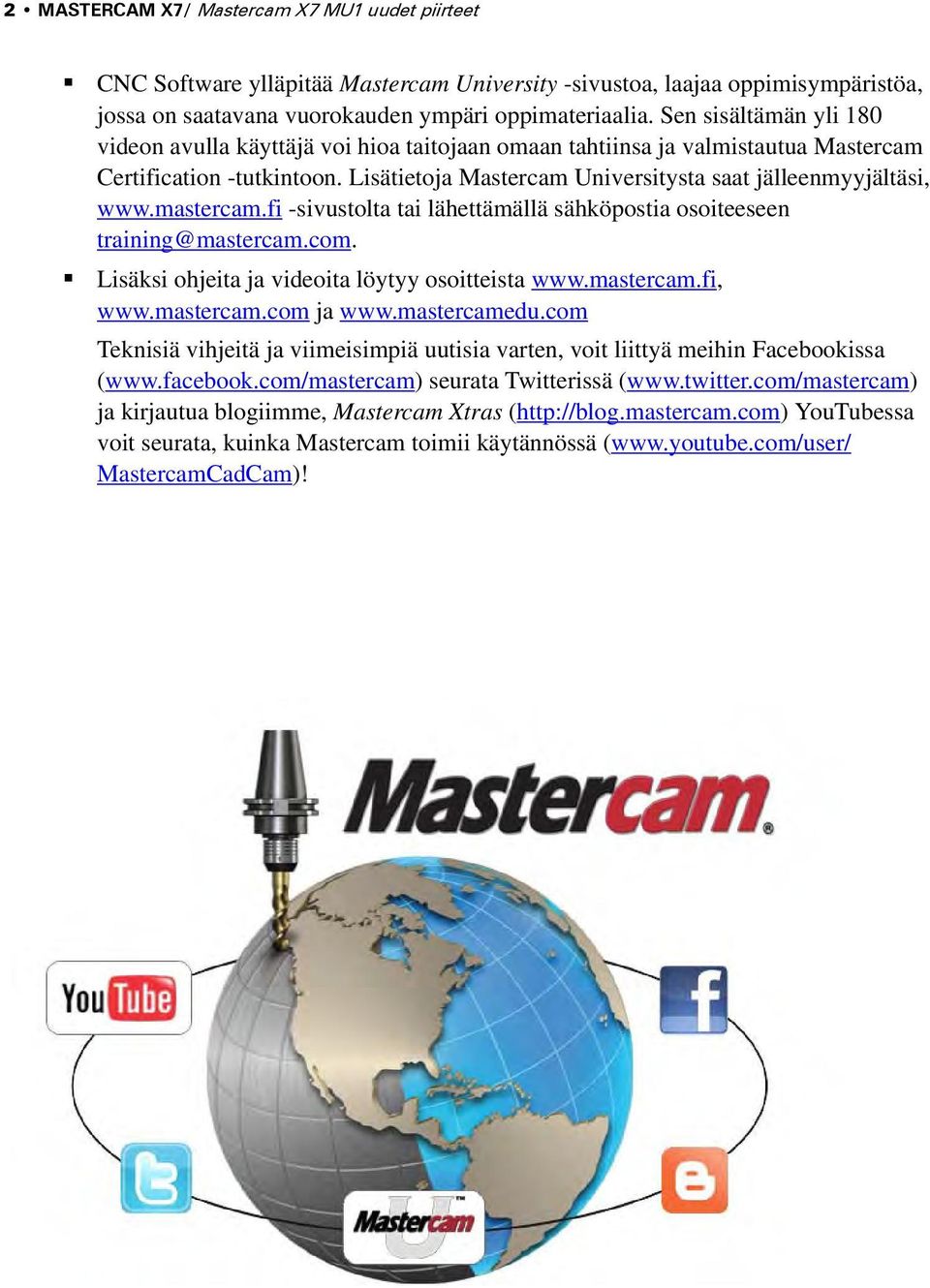

9 2 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet CNC Software ylläpitää Mastercam University -sivustoa, laajaa oppimisympäristöa, jossa on saatavana vuorokauden ympäri oppimateriaalia. Sen sisältämän yli 180 videon avulla käyttäjä voi hioa taitojaan omaan tahtiinsa ja valmistautua Mastercam Certification -tutkintoon. Lisätietoja Mastercam Universitysta saat jälleenmyyjältäsi, -sivustolta tai lähettämällä sähköpostia osoiteeseen Lisäksi ohjeita ja videoita löytyy osoitteista ja Teknisiä vihjeitä ja viimeisimpiä uutisia varten, voit liittyä meihin Facebookissa ( seurata Twitterissä ( ja kirjautua blogiimme, Mastercam Xtras ( YouTubessa voit seurata, kuinka Mastercam toimii käytännössä ( MastercamCadCam)!

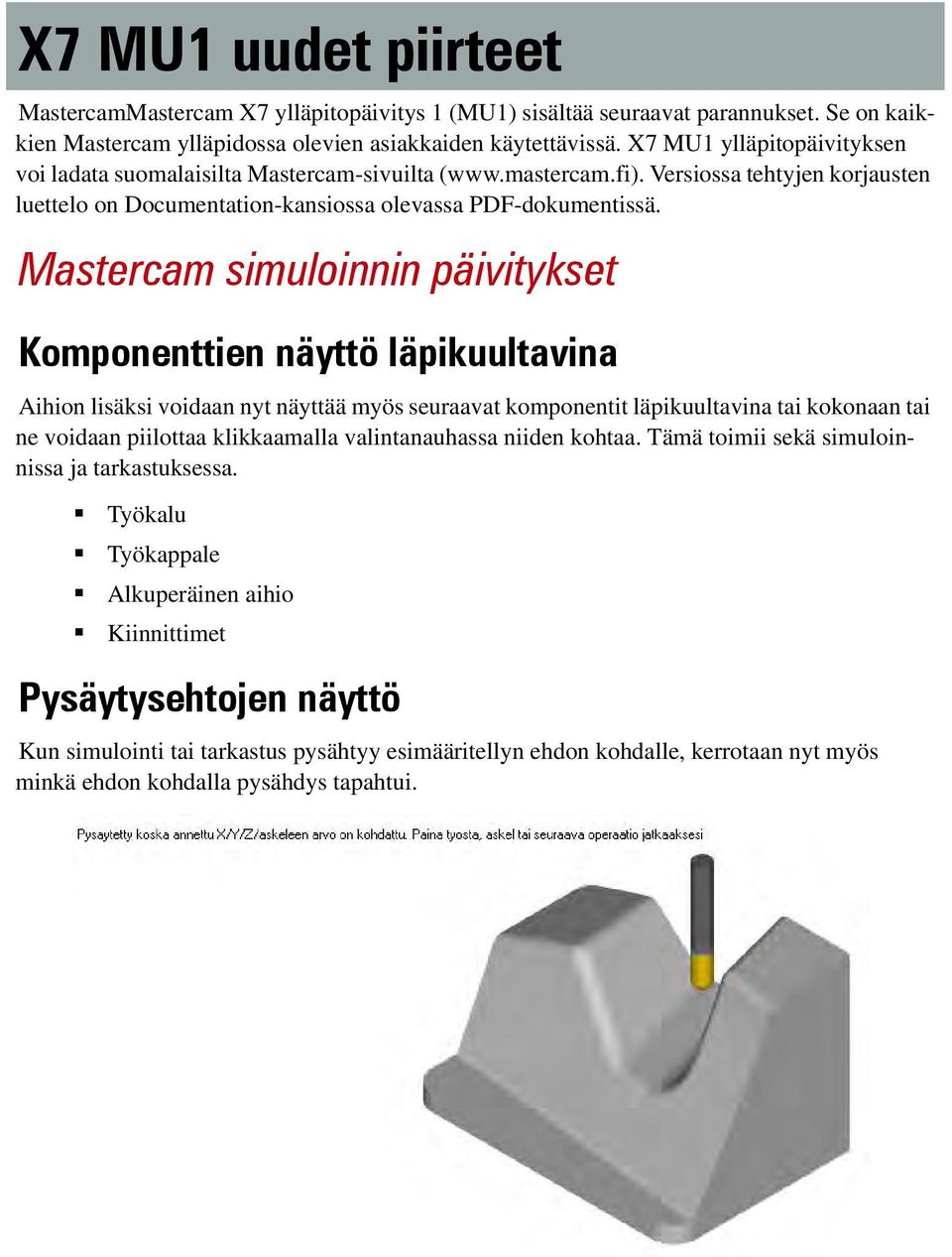

10 X7 MU1 uudet piirteet MastercamMastercam X7 ylläpitopäivitys 1 (MU1) sisältää seuraavat parannukset. Se on kaikkien Mastercam ylläpidossa olevien asiakkaiden käytettävissä. X7 MU1 ylläpitopäivityksen voi ladata suomalaisilta Mastercam-sivuilta ( Versiossa tehtyjen korjausten luettelo on Documentation-kansiossa olevassa PDF-dokumentissä. Mastercam simuloinnin päivitykset Komponenttien näyttö läpikuultavina Aihion lisäksi voidaan nyt näyttää myös seuraavat komponentit läpikuultavina tai kokonaan tai ne voidaan piilottaa klikkaamalla valintanauhassa niiden kohtaa. Tämä toimii sekä simuloinnissa ja tarkastuksessa. Työkalu Työkappale Alkuperäinen aihio Kiinnittimet Pysäytysehtojen näyttö Kun simulointi tai tarkastus pysähtyy esimääritellyn ehdon kohdalle, kerrotaan nyt myös minkä ehdon kohdalla pysähdys tapahtui.

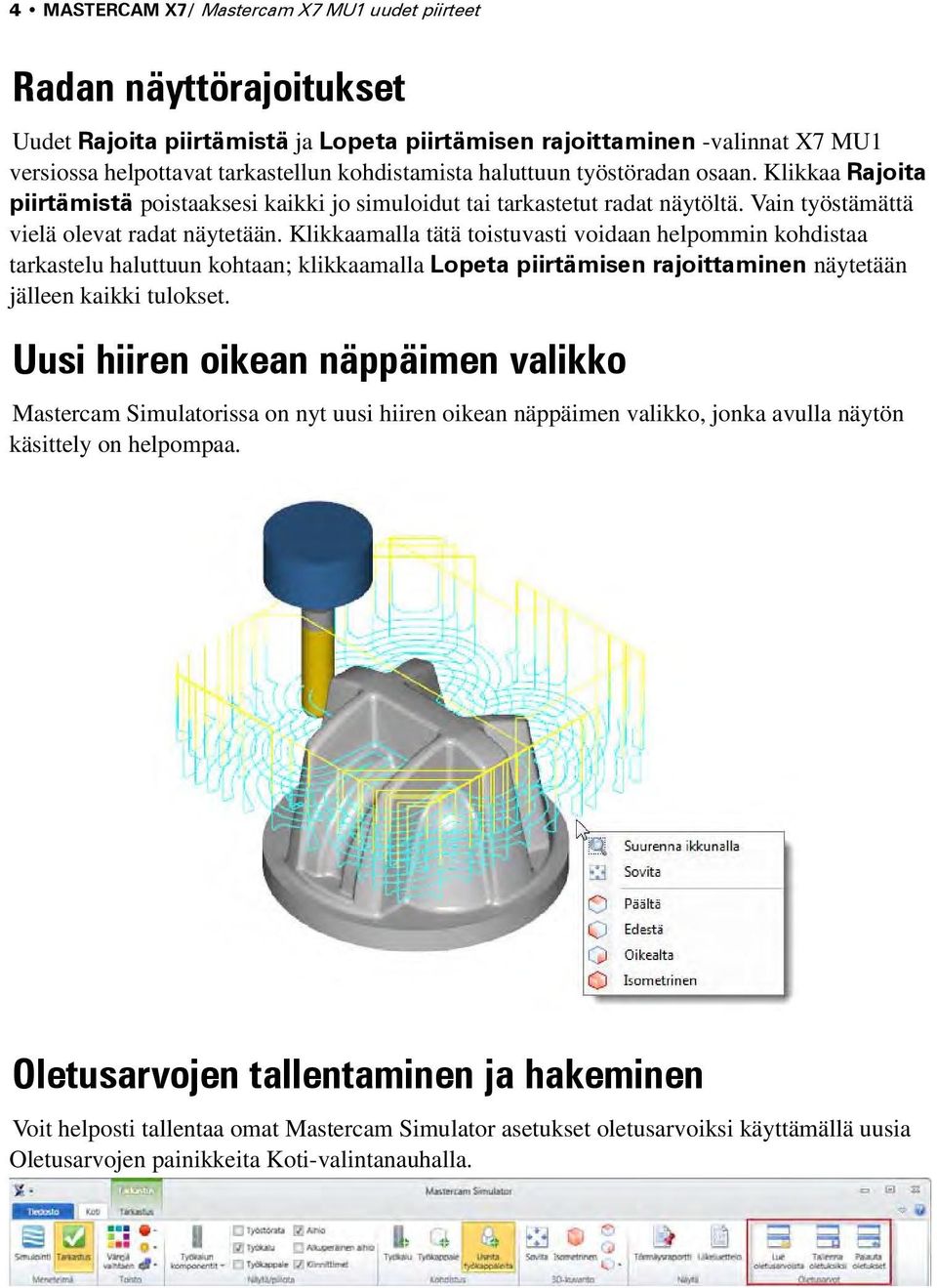

11 4 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Radan näyttörajoitukset Uudet Rajoita piirtämistä ja Lopeta piirtämisen rajoittaminen -valinnat X7 MU1 versiossa helpottavat tarkastellun kohdistamista haluttuun työstöradan osaan. Klikkaa Rajoita piirtämistä poistaaksesi kaikki jo simuloidut tai tarkastetut radat näytöltä. Vain työstämättä vielä olevat radat näytetään. Klikkaamalla tätä toistuvasti voidaan helpommin kohdistaa tarkastelu haluttuun kohtaan; klikkaamalla Lopeta piirtämisen rajoittaminen näytetään jälleen kaikki tulokset. Uusi hiiren oikean näppäimen valikko Mastercam Simulatorissa on nyt uusi hiiren oikean näppäimen valikko, jonka avulla näytön käsittely on helpompaa. Oletusarvojen tallentaminen ja hakeminen Voit helposti tallentaa omat Mastercam Simulator asetukset oletusarvoiksi käyttämällä uusia Oletusarvojen painikkeita Koti-valintanauhalla.

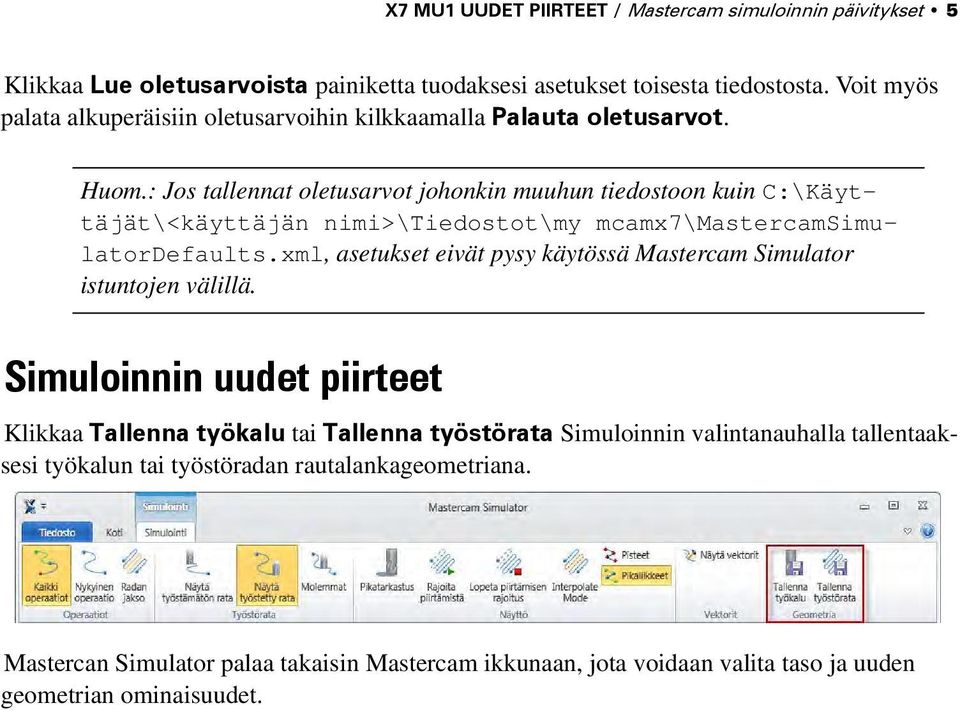

12 X7 MU1 UUDET PIIRTEET / Mastercam simuloinnin päivitykset 5 Klikkaa Lue oletusarvoista painiketta tuodaksesi asetukset toisesta tiedostosta. Voit myös palata alkuperäisiin oletusarvoihin kilkkaamalla Palauta oletusarvot. Huom.: Jos tallennat oletusarvot johonkin muuhun tiedostoon kuin C:\Käyttäjät\<käyttäjän nimi>\tiedostot\my mcamx7\mastercamsimulatordefaults.xml, asetukset eivät pysy käytössä Mastercam Simulator istuntojen välillä. Simuloinnin uudet piirteet Klikkaa Tallenna työkalu tai Tallenna työstörata Simuloinnin valintanauhalla tallentaaksesi työkalun tai työstöradan rautalankageometriana. Mastercan Simulator palaa takaisin Mastercam ikkunaan, jota voidaan valita taso ja uuden geometrian ominaisuudet.

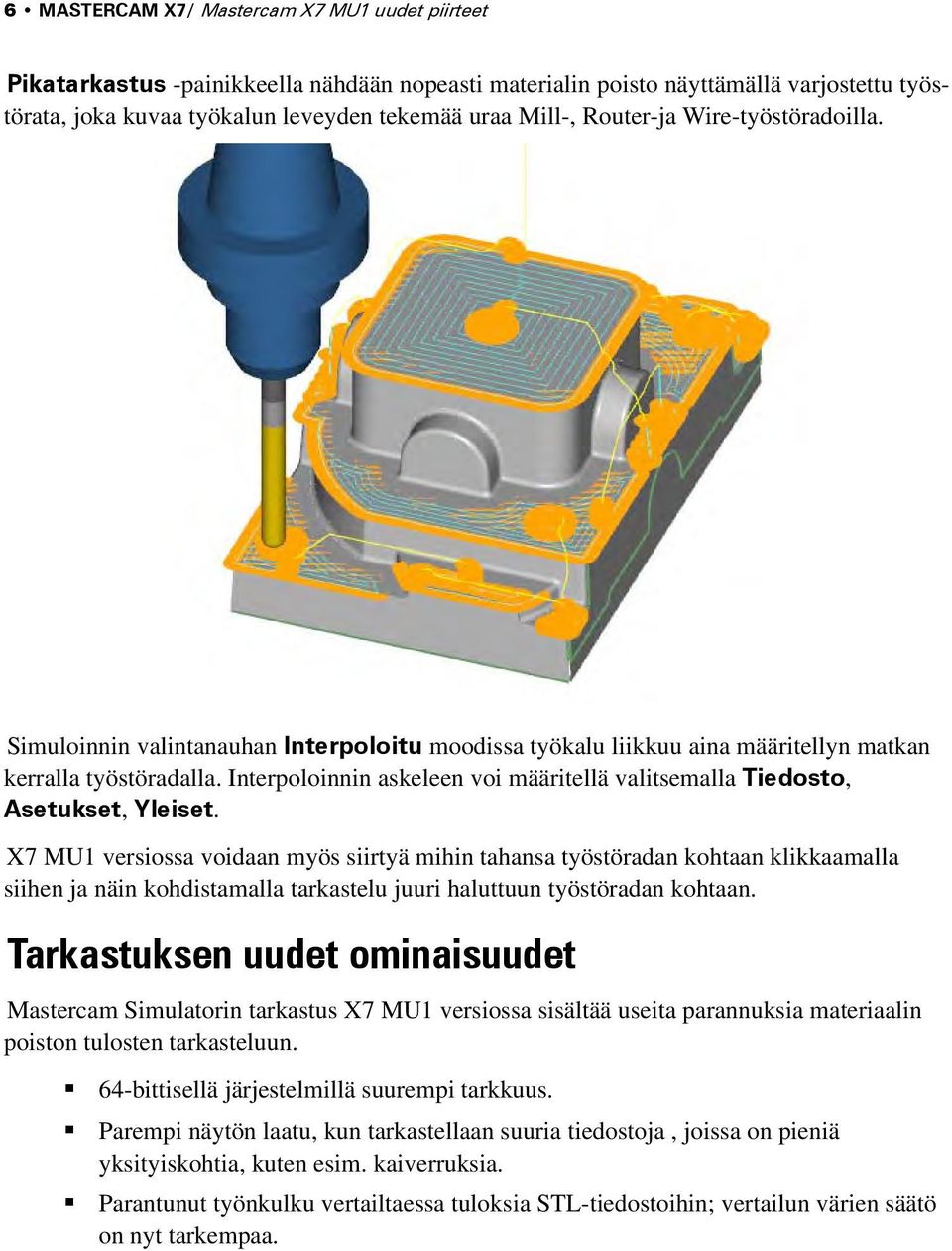

13 6 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Pikatarkastus -painikkeella nähdään nopeasti materialin poisto näyttämällä varjostettu työstörata, joka kuvaa työkalun leveyden tekemää uraa Mill-, Router-ja Wire-työstöradoilla. Simuloinnin valintanauhan Interpoloitu moodissa työkalu liikkuu aina määritellyn matkan kerralla työstöradalla. Interpoloinnin askeleen voi määritellä valitsemalla Tiedosto, Asetukset, Yleiset. X7 MU1 versiossa voidaan myös siirtyä mihin tahansa työstöradan kohtaan klikkaamalla siihen ja näin kohdistamalla tarkastelu juuri haluttuun työstöradan kohtaan. Tarkastuksen uudet ominaisuudet Mastercam Simulatorin tarkastus X7 MU1 versiossa sisältää useita parannuksia materiaalin poiston tulosten tarkasteluun. 64-bittisellä järjestelmillä suurempi tarkkuus. Parempi näytön laatu, kun tarkastellaan suuria tiedostoja, joissa on pieniä yksityiskohtia, kuten esim. kaiverruksia. Parantunut työnkulku vertailtaessa tuloksia STL-tiedostoihin; vertailun värien säätö on nyt tarkempaa.

14 X7 MU1 UUDET PIIRTEET / Moniakselisten ratojen parannukset 7 Moniakselisten ratojen parannukset Allalueteltujen moniakselisten ratojen parannusten lisäksi on X7 MU1 versiossa seuraavia muita parannuksia: Blade Expert tukee nyt myös tappiteriä. Moniakselisten ratojen (mm. pinnat/soidit) regenerointi on nyt nopeampaa. Uusi solidien työstö työkalun kyljellä Tämä uusi rata otetaan käyttöön valitsemalla Työstöradat, Moniakselinen, Pinnat/ solidit, Kyljellä; käyttöliityntä sisältää vain juuri tähän sopivat valinnat, joten käyttö on helppoa. Tämä sopii hyvin mm. lapojen rouhintaan.

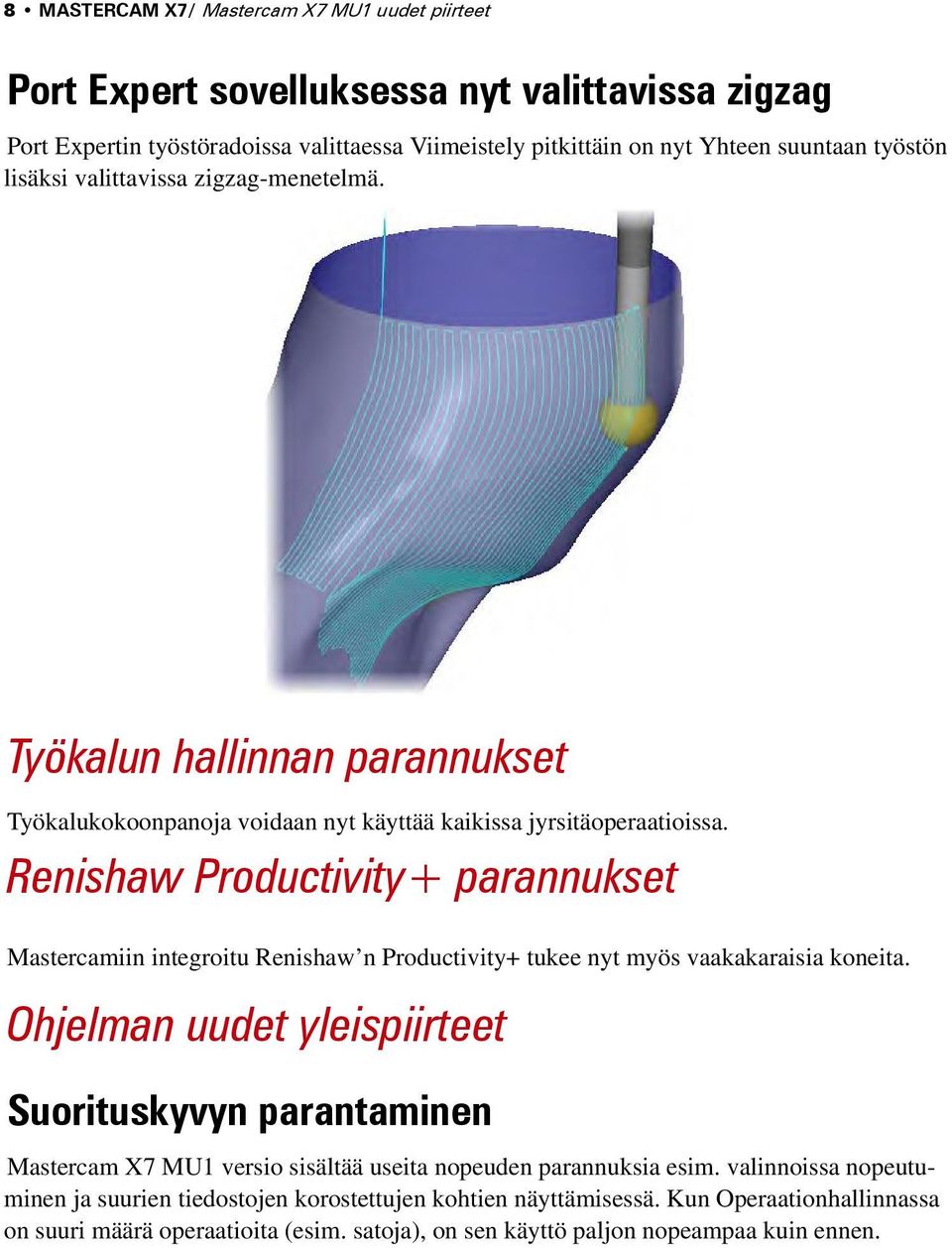

15 8 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Port Expert sovelluksessa nyt valittavissa zigzag Port Expertin työstöradoissa valittaessa Viimeistely pitkittäin on nyt Yhteen suuntaan työstön lisäksi valittavissa zigzag-menetelmä. Työkalun hallinnan parannukset Työkalukokoonpanoja voidaan nyt käyttää kaikissa jyrsitäoperaatioissa. Renishaw Productivity+ parannukset Mastercamiin integroitu Renishaw n Productivity+ tukee nyt myös vaakakaraisia koneita. Ohjelman uudet yleispiirteet Suorituskyvyn parantaminen Mastercam X7 MU1 versio sisältää useita nopeuden parannuksia esim. valinnoissa nopeutuminen ja suurien tiedostojen korostettujen kohtien näyttämisessä. Kun Operaationhallinnassa on suuri määrä operaatioita (esim. satoja), on sen käyttö paljon nopeampaa kuin ennen.

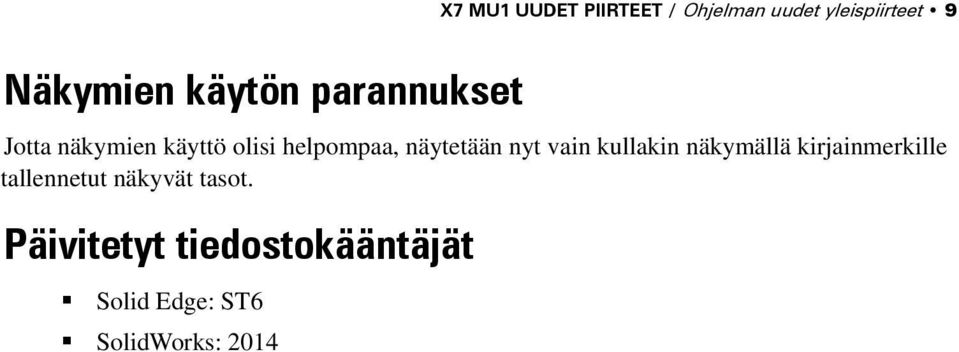

16 X7 MU1 UUDET PIIRTEET / Ohjelman uudet yleispiirteet 9 Näkymien käytön parannukset Jotta näkymien käyttö olisi helpompaa, näytetään nyt vain kullakin näkymällä kirjainmerkille tallennetut näkyvät tasot. Päivitetyt tiedostokääntäjät Solid Edge: ST6 SolidWorks: 2014

17 10 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet

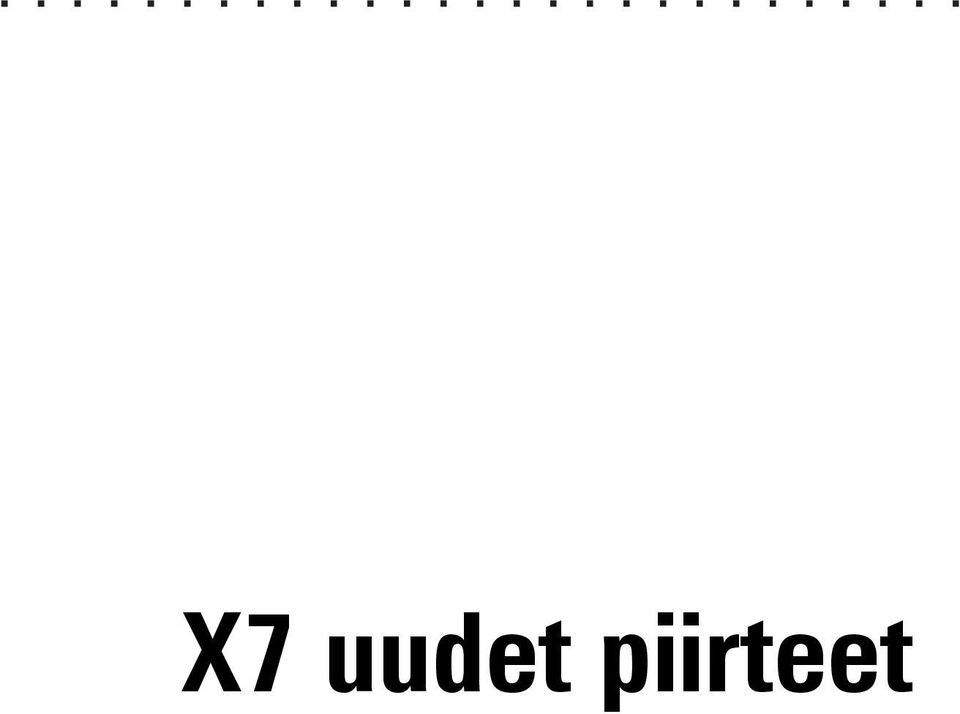

18 Section 2 X7 uudet piirteet

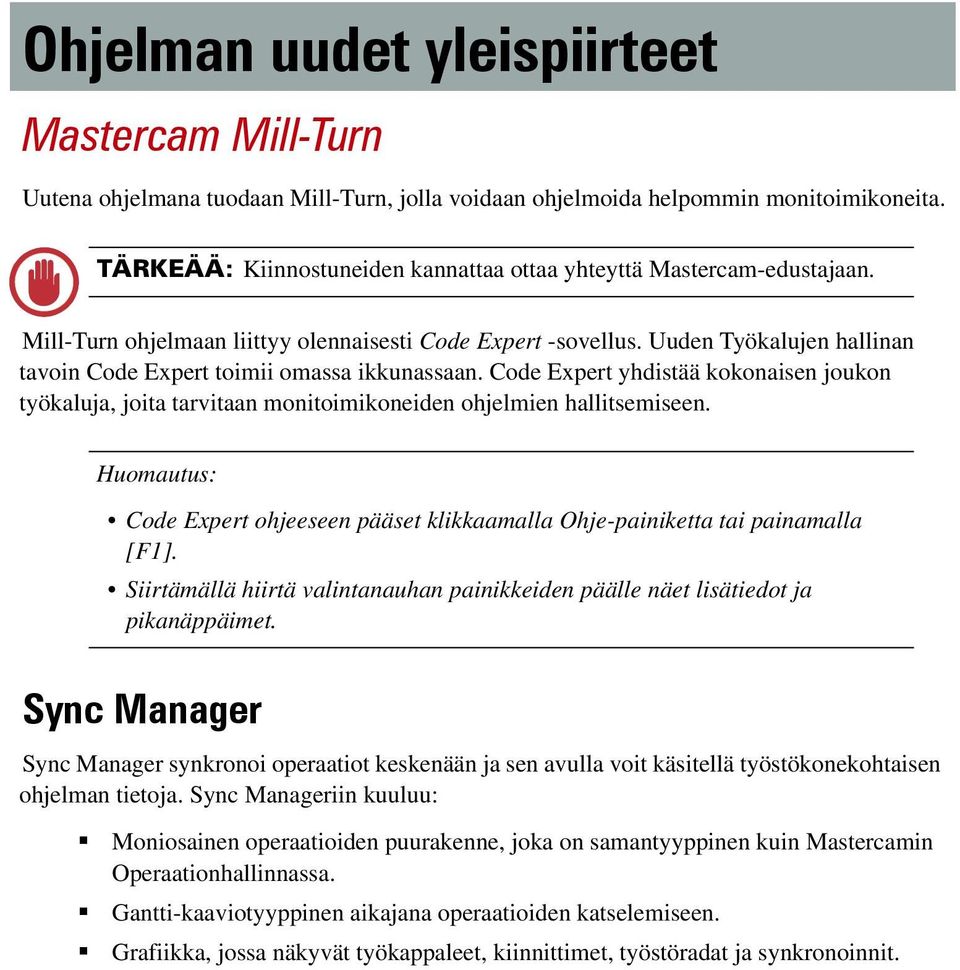

19 Ohjelman uudet yleispiirteet Mastercam Mill-Turn Uutena ohjelmana tuodaan Mill-Turn, jolla voidaan ohjelmoida helpommin monitoimikoneita. TÄRKEÄÄ: Kiinnostuneiden kannattaa ottaa yhteyttä Mastercam-edustajaan. Mill-Turn ohjelmaan liittyy olennaisesti Code Expert -sovellus. Uuden Työkalujen hallinan tavoin Code Expert toimii omassa ikkunassaan. Code Expert yhdistää kokonaisen joukon työkaluja, joita tarvitaan monitoimikoneiden ohjelmien hallitsemiseen. Huomautus: Code Expert ohjeeseen pääset klikkaamalla Ohje-painiketta tai painamalla [F1]. Siirtämällä hiirtä valintanauhan painikkeiden päälle näet lisätiedot ja pikanäppäimet. Sync Manager Sync Manager synkronoi operaatiot keskenään ja sen avulla voit käsitellä työstökonekohtaisen ohjelman tietoja. Sync Manageriin kuuluu: Moniosainen operaatioiden puurakenne, joka on samantyyppinen kuin Mastercamin Operaationhallinnassa. Gantti-kaaviotyyppinen aikajana operaatioiden katselemiseen. Grafiikka, jossa näkyvät työkappaleet, kiinnittimet, työstöradat ja synkronoinnit.

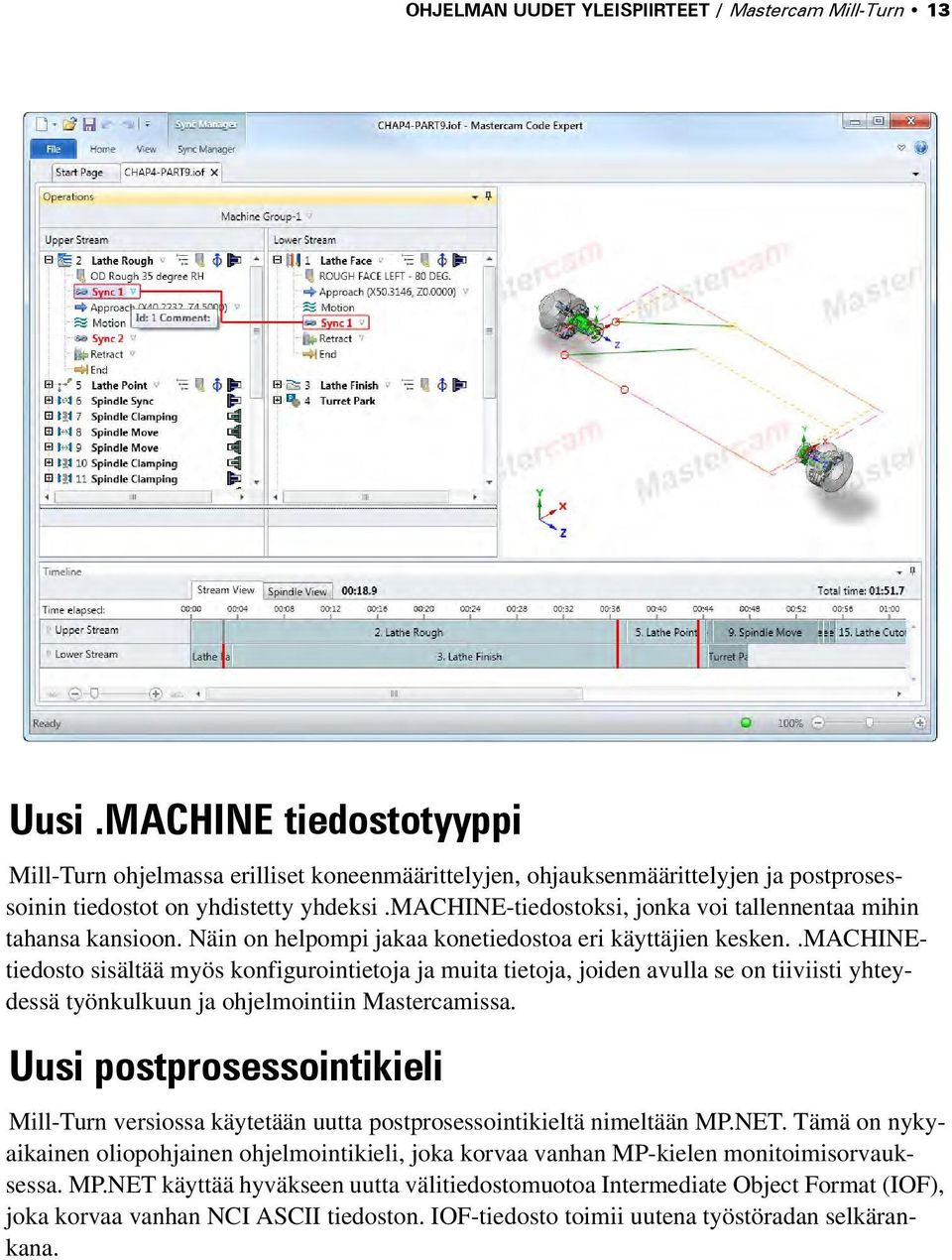

20 OHJELMAN UUDET YLEISPIIRTEET / Mastercam Mill-Turn 13 Uusi.MACHINE tiedostotyyppi Mill-Turn ohjelmassa erilliset koneenmäärittelyjen, ohjauksenmäärittelyjen ja postprosessoinin tiedostot on yhdistetty yhdeksi.machine-tiedostoksi, jonka voi tallennentaa mihin tahansa kansioon. Näin on helpompi jakaa konetiedostoa eri käyttäjien kesken..machinetiedosto sisältää myös konfigurointietoja ja muita tietoja, joiden avulla se on tiiviisti yhteydessä työnkulkuun ja ohjelmointiin Mastercamissa. Uusi postprosessointikieli Mill-Turn versiossa käytetään uutta postprosessointikieltä nimeltään MP.NET. Tämä on nykyaikainen oliopohjainen ohjelmointikieli, joka korvaa vanhan MP-kielen monitoimisorvauksessa. MP.NET käyttää hyväkseen uutta välitiedostomuotoa Intermediate Object Format (IOF), joka korvaa vanhan NCI ASCII tiedoston. IOF-tiedosto toimii uutena työstöradan selkärankana.

21 14 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Uusi työmäärittelyn käyttölliittymä Uudessa Mill-Turn -ohjelmassa on työnkulku suunniteltu uudelleen ja nyt aloitetaan uudella työmäärittelyllä. Tämä käyttää hyväkseen.machine tiedostoa luomaan automaattisesti tasot kappaleen ohjelmointia varten, apukaran asetukset ja kappaleen käsittelyn ohjelmat. Kappaleen käsittelyn operaatiot Mastercam Lathe versiossa aiemmin käytetyt muuttuja-operaatiot on nyt korvattu uusilla kappaleen käsittelyn operaatiolla. Operaatiot ovat tapauskohtaisia operaatioita, jotka organisoidaan konekohtaisiksi tapahtumasarjoiksi ja sovellusmenetelmiksi.

22 OHJELMAN UUDET YLEISPIIRTEET / Mastercam Mill-Turn 15 Monipuoliset tasojen ja akselistoyhdistelmien määrittelyt Työkalutasojen ja akselistoyhdistelmien käyttölliittymää on uudistettu. Mastercam ymmärtää kunkin työstön ja kappaleensiirron tarpeet, jolloin tarpeettomat valinnat voidaan ohittaa eikä niitä tarvitse näyttää. Esimerkiksi uusi Asetus-sivu jyrsintäoperaatioille ottaa huomioon valitsemasi suunnat ja akselistoyhdistelmät ja jättää näyttämättä ne valinnat, jotka eivät ole tähän sopivia.

23 16 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Samankaltainen lähestymistapa on käytössä myös sorvausoperaatioissa, akselistoyhdistelmien valinnassa ja muunnosoperaatioissa. Balanssityöstön radat Uusi balanssityöstön operaatio on nyt käytettävissä. Olemassaolevan rouhinnan operaation pohjalle luodaan lastunta vastakkaiselle revolverille ja synkronoidaan toiminnot automaattisesti.

24 OHJELMAN UUDET YLEISPIIRTEET / Mastercam simulointi 17 Mastercam simulointi Simulointi- ja tarkastusohjelmat ovat nyt yhdistetty uuteen Mastercam -ohjelmaan. Työnkulku on nyt juohevampaa, käytössä on paremmat analysointityökalut ja työstöradoista saadaan enemmän tietoja. Simulointi ja tarkastus käynnistetään edelleen samoista painikkeista Operaationhallinan yläpuolelta, mutta uusi simulointi voidaan nyt avata erillisessä ikkunassa. Näin voidaan työstörataan tehdä muutoksia samalla, kun toisessa ikkunassa jatketaan simulointia.

25 18 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Huom.: Operaationhallinnan Simulointi-painike avaa edelleen perinteisen simuloinnin, jota käytettiin Mastercamin aiemmissa versioissa. Jos halutaan avata oletuksena uusi Mastercam Simulator, valitaan Mastercam X7, Simulointi, Ei käytössä käyttämällä uutta Mastercamin lisäasetusten konfigurointimastercamin lisäasetusten konfigurointia. Tämä uusi Mastercam Simulator -ikkuna on samanlainen kuin Konesimuloinnin iikkuna ja sisältää monia uusia analysointivälineitä, kuten uuden liikeluettelon ja enemmän mahdollisuuksia värien käyttöön analysoinnissa. Nyt tuetaan myös useampia työstöratatyyppejä, mukaan lukien työstöratojen muunnos ja kiertoakselityypit.

26 OHJELMAN UUDET YLEISPIIRTEET / Mastercam simulointi 19 Lisäksi nyt sekä Simulointi ja Tarkastus käyttävät molemmat samaa NCI-dataa työkalun liikkeen tarkastukseen. Näin näiden kahden tarkastusmenetelmän tulokset vastaavat paremmin toisiaan. Aiemmin näytön oikealla puolella olleet simulointiasetukset on nyt korvattu uudella valintaikkunalla, joka voidaan avata Operaationhallinnasta. Tästä voidaan säätää asetuksia ja ladata työstettävä kappale uudelleen tarkastettavaksi painamalla Simulointi- tai Tarkastus-painiketta uudelleen.

27 20 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Huomautus: Vain yksi Mastercam Simulator -ikkuna voi olla kerrallaan auki. Siirtämällä hiirtä valintanauhan painikkeiden päälle nähdään lisätiedot ja pikanäppäimet. Uusi editori Mastercamin mukana tulee nyt uusi editori, joka korvaa vanhan Mastercamin oman editorin. Se tukee uuden MP.NET postprosessorikielen lisäksi myös, MP-kieltä, NC-koodia ja VB-

28 OHJELMAN UUDET YLEISPIIRTEET / Mastercamin lisäasetusten konfigurointi 21 skriptiä. Siinä on voidaan määritellä millä tavalla erilaiset datatyypit ja avainsanojen korostus näkyvät ja miten valmiita ohjelmanpätkiä, kirjanmerkkejä ja jäsentelyä käytetään. Huom.: Kun editori avataan uudessa Mastercam Mill-Turn -ohjelmassa, monitoimikoneen tarvitsemat toiminnot ovat automaattisesti käytettävissä. Mastercamin lisäasetusten konfigurointi Mastercamin lisäasetusten konfigurointia voidaan käyttää Mastercam ja Mastercam for Solid- Works -ohjelmien ominaisuuksien säätämiseen. Säätöön pääsee valitsemalla Windowsin käynnistysvalikosta MastercamX7, Utilities, Advanced Configuration. Lisätietoja tästä saat klikkaamalla Ohje-painiketta. Huom.: Tämä toiminto korvaa edellisten versioiden MastercamControl Panel Applet -apuohjelman.

29 22 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Asiakastyytyväisyys-ohjelma Mastercam X7 Ohje-valikosta päästään nyt nopeasti uuteen Mastercamin asiakastyytyväisyyskyselyyn. Vastaa kyselyyn ja kerro mielipiteesi Mastercamista, sen hyödyistä ja käytettävyydestä. Kyselyn avulla voimme parantaa Mastercamia. Kyselyyn vastaamisella ei ole aikarajaa, koska aikarajaa ei myöskään ole haluamme kuunnella Mastercamin käyttäjiä. Kaikki Mastercam-käyttäjät voivat osallistua ja kaikkien kannattaisi säännöllisesti käyttää tätä.

30 OHJELMAN UUDET YLEISPIIRTEET / Uusi Mastercam Art asennus 23 Palkinnoksi voi voittaa $50 USD imastercamstore.com -lahjakortin voittajat valitaan neljännesvuosittain. Kyselyyn voi vastata englanniksi, saksaksi, ranskaksi, italiaksi, espajaksi, kiinaksi ja japaniksi. Jos sinulla on kysyttävää Mastercamista, ota yhteys paikalliseen Mastercam-jälleenmyyjään tai lähetä viesti info@zenex.fi. Uusi Mastercam Art asennus Mastercam Art toimii nyt myös 64-bittisenä ohjelmana, jolloin voidaan täysin hyödyntää 64- bittistä prosessoria ja käyttöjärjestelmää. Päivitetyt tiedostokääntäjät AutoCAD: 2013 Catia: V5 R22 Parasolids: Version 25 Rhino: V5 Postprosessorien muutokset Ainoa muutos NCI- dataan Mastercam X7:lle on että riviä ei enää kirjoiteta NCI-tiedostoon. Kaikista muutoksista kertovaa opasta Mastercam X7 NCI & Parameter Reference saat Mastercam-edustajaltasi. Automaattiset päivitykset Nyt ilmoitus uusista päivityksistä voidaan saada automaattisesti.

31 24 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Jos uusi päivitys on saannissa, siitä saa ilmoituksen. Klikkaamalla viestiä nähdään, mitä uutta päivityksessä on ja sen jälkeen voidaan päättää, asennetaanko päivitys. Jos viesti suljetaan, se pysyy ilmaisinalueella ja se voidaan valita myöhemmin. Automaattiset ilmoitukset voidaan myös kytkeä pois käytöstä. Päivitykset voidaan myös tarkistaa valitsemalla Mastercamissa Ohje, Päivitä Mastercam.

32 Design uudet piirteet Solidin piirteen muokkaaminen Uuden Mastercam X7 Muokkaa solidin piirrettä -toiminnon avulla voidaan luoda kappaleita ja/tai poistaa piirteitä sellaisista solideista, joilla ei ole historiaa. Mastercam luo piirteen uuteen, riippumattomaan solidikappaleeseen ja jättää alkuperäisen solidin muuttumattomaksi tai poistaa siitä tämän piirteen. Poista ja luo kappale -valinnalla voidaan samalla kertaa luoda uusi ja muokata vanhaa solidia. Näin luotaessa uusi solidi vie täysin saman tilan kuin poistettu alkuperäinen piirre. TÄRKEÄÄ: Tällä toiminnolla tehtyjä muutoksia ei voida kumota. Etene muutos kerrallaan ja tarkasta kaikki valinnat ennen muutosten käyttöönottoa. Poista ja luo kappale -toiminto (Uusi solidi on tässä siirretty, jotta se olisi helpompi havaita))

33 26 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Solidin pyöristyksen muokkaaminen Muokkaa solidin pyöristyksiä -toiminnolla voidaan muuttaa pyöristysten säteitä sellaisista solideista, joilla ei ole historiatietoja. Pyöristyksiä voidaan muuttaa tangeeraavien pyöristysten ryhmiltä tai samansäteisiltä pyöristyksiltä. Valintaikkunan säteen kenttään tulee ensimmäisenä valitun pyöristyksen arvo. Kun valitaan erisäteisiä pyöristyksiä, niitä muokataan vastaamaan ensiksi valitun pyöristyksen sädettä. Mastercam ilmoittaa virheestä, ellei pyöristyksiä ole mahdollista muuttaa annettujen säteiden mukaisiksi. Jos virheitä ilmenee, kavenna valintaa. On suotavaa muuttaa vain muutamaa pyöristystä kerrallaan, jolloin muutosten hallinta on helpompaa. TÄRKEÄÄ: Tällä toiminnolla muutettuja pyöristyksiä ei voi palauttaa. Etene työssäsi vain muutama muutos kerrallaan ja tarkasta kaikki valinnat ennen muutosten ottamista käyttöön. Solidin pyöristyksen poisto Poista solidin pyöristykset -toiminnolla voidaan poistaa pyöristyksiä sellaista solideista, joilla ei ole historiatietoja. Pyöristyksiä voidaan poistaa yksitellen, tangeeraavien pyöristysten ryhminä tai samansäteisinä pyöristyksinä.

34 DESIGN UUDET PIIRTEET / Solidin reikien akselit 27 Tämä toiminto ei kykene poistamaan toistensa päälle meneviä pyöristyksiä (PK virhekoodi: 525). Jos saat tämän virheilmoituksen, supista valinta koskemaan vain kaikkein päällimmäisiä pyöristyksiä. Jos et sittenkään saa pyöristyksiä poistettua, valitse Sulje poistettavien pyöristysten päät, jolloin pyöristys voidaan poistaa osissa. TÄRKEÄÄ: Tällä toiminnolla muutettuja pyöristyksiä ei voi palauttaa. Etene työssäsi vain muutama muutos kerrallaan ja tarkasta kaikki valinnat ennen muutosten ottamista käyttöön. Solidin reikien akselit Uudella Reiän akseli -toiminnolla voidaan luoda solidin ympyrämäisille rei ille akselit. Solidi voi sisältää historiatiedot tai se voi olla ilman niitä. Reikien akselit luodaan käyttäen alkioiden nykyisiä ominaisuuksia (viivan leveys, väri, taso jne.). Akseleiden lisäksi voidaan luoda myös valinnan mukaan reikiin liittyvää muuta geometriaa (pisteitä ja ympyröitä).

35 28 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Tätä toimintoa voidaan käyttää vain lieriömäisille rei ille; reiät voivat olla suljettuja tai avoimia. Reiän akselit voidaan luoda seuraaville lieriömäisille rei ille: Läpireiät Pohjareiät Kokonaan solidin sisälle jäävät reiät Jaetut reiät Valitse Solidit, Reiän akseli, anna asetukset ja valitse sen jälkeen niiden reikien seinämä (sisäsivu), joille haluat luoda akselit. Akselit, pisteet ja ympyrät ovat eläviä alkioita, kunnes klikkaat Käytä tai OK. Kun akselien suorat ja muu geometria ovat aktiivisia, voit tehdä tarvittavia muutoksia niihin. Muutokset näkyvät elävinä niitä tehtäessä. Kun olet tyytyväinen tulokseen, klikkaa Käytä tai OK asettaaksesi akselien suorat ja muun geometrian. Seuraavassa kuvassa on esimerkkejä elävistä akselien suorista. Huomautukset: Sisäpuolisia pyörityksiä voidaan valita, mutta ei viisteitä tai ulkopuolisia pyöristyksiä. Vektorin nuoli osoittaa siihen suuntaan, jonka Mastercam ymmärtää reiän yläpuoleksi. Läpireikien akselien suuntaan vaikuttaa se, missä reiän kohdassa

36 DESIGN UUDET PIIRTEET / Muodosta - Projisoi uudet piirteet 29 hiirellä valitaan. Pohjareikien akseli osoittaa aina poispäin pohjasta (ylöspäin). Vektorin suuntaa voidaan vaihtaa klikkaamalla vektoria. Akselien suorat alkavat lieriön pohjalta riippumatta pohjan muodosta. Akselien suorat loppuvat lieriön yläreunaan riippumatta yläreunan muodosta. Yläosastaan viisteisten reikien akselit loppuvat viistekulman yläreunaan. Reiät, joissa on upotus, tulee valita kunkin lieriön kohdalta. Reiät, jotka eivät ole jatkuvia, tulee valita kummaltakin puolelta. Muodosta - Projisoi uudet piirteet Projisoinnin valintaikkunaan on lisätty uusia valintoja, joilla parannetaan projisointia pinnoille. Erityisen hyödyllistä työskenneltäessä pienien kappaleiden kanssa on se, että Mastercam kehottaa tarvittaessa muuttamaan toleranssiasetuksia kappaleiden vaatimusten mukaan. Projisoitaessa voidaan valita, tehdäänkö projisointikäyrästä toisiinsa juohevasti liitettyjen splinien yhdistelmä vai säilytetäänkö lähdegeometrian alkioden lukumäärä projisointituloksessa.

37 30 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet 2D-pyöristyksen lisäetäisyys nurkan väistössä Pyöristysen alkiot- ja ketju-valintanauhoihin on lisätty uusi Lisäetäisyys-valinta. Tätä valintaa voidaan käyttää vain Nurkan väistö -pyöristystyypille. Suurin sallitu lisäetäisyys on 95% pyöristyssäteestä. Jos annetaan suurempi arvo, Mastercam

38 DESIGN UUDET PIIRTEET / Pinnan pyöristyksen uudet piirteet 31 pienentää arvon automaattisesti vastaamaan 95% pyöristyssäteestä. Etäisyys mitataan etäisyytenä alkioiden leikkauspisteestä kuten kuvassa. Pinnan pyöristyksen uudet piirteet Työnkulun nopeuttamiseksi pinnan pyöristysten valintaikkunoissa on nyt myös Esikatselu-painike valintaruudun sijasta. Mastercam X7 -versiossa valintaikkuna avautuu nopeammin ja asetusten muutoksia voidaan esikatsella ilman pyöristysten luonnin kokeilua. Esikatselu voidaan ottaa käyttöön Esikatselu-painikkeella. Esikatselu-näppäimellä nähdään vain nykyisten asetusten vaikutus. Muutokset nähdään vasta, kun Esikatselu-painiketta painetaan uudelleen. Painettaessa OK tai Peruuta poistutaan esikatselutilasta. Voidaan myös valita Autom. esikatselu, jolloin muutosten vaikutus näkyy automaattisesti. Kun valintaikkunan kenttien arvoja muutetaan tai grafiikka-alueella suoritetaan toimenpiteitä, tulokset päivittyvät heti.

39 32 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet

40 Mill-ohjelman uudet yleispiirteet Renishaw Productivity+ Mastercam X7 versioon on saatavana Renishaw Productivity+ työnaikaiseen mittaukseen. Työstökoneen mittapäällä voidaan tarkastaa kiinnitysten asetukset, kappaleen suuntaus ja kriittiset mitat. Manuaalinen työkalujen asettaminen, työnmäärittely ja tarkastus ovat aikaa vieviä toimenpiteitä ja niissä voi helposti sattua inhimillisiä virheitä. Mittapään käytön avulla vähennetetään työkalujen esiasetuslaitteiden ja kalliiden kiinnittimien tarvetta ja päästään yleensä kokonaan eroon mittakellojen käytöstä. Mittapään käyttö on nopeaa ja luotettavaa: Productivity+ ohjelmiston avulla kompensoinnit voidaan säätää automaattisesti, jopa varsinaisen työstön aikana. Näin valmistusprosessi entisestään tehostuu. TÄRKEÄÄ: Kiinnostuneiden kannattaa ottaa yhteyttä Mastercam-edustajaan.

41 34 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Aihiomallin uudet piirteet Mastercam X7 versiossa kaikki työstöradat käyttävät hyväkseen moniydinprosessointia: näin aihiomallien regenerointi on nopeampaa. Parannetut dynaamisen jyrsinnän ja Optirouhinnan liikkeet Dynaamista ja Optirouhintaa on parannettu Mastercam X7 -versiossa. Työkalun liike on tehokkaampi, lastujen järjestystä on muutettu ja laskenta-aika on lyhyempi. Painike puumaisten valintaikkunoiden piilottamiseksi Tällä painikkeella voidaan puurakenteen ikkunat piilottaa väliaikaisesti, jolloin kappaletta on helpompi tarkastella grafiikkaikkunassa. Uudelleenmuotoiltu kaarisuodatuksen sivu Työstöratojen parantaminen, joka oli aiemmin käytettävissä vain 3D-radoissa, on nyt käytössä myös kaikissa 2D-radoissa (sekä perinteisissä ja suurnopeusradoissa). Mastercam X7 -versiossa kaarisuodatus ja työstöradan juohevoittaminen ovat puurakenteen Kaarisuodatuksen sivulla. Valintaikkunasta ei enää aukea alaikkunaa käyttöön.

42 MILL-OHJELMAN UUDET YLEISPIIRTEET / Uudelleenmuotoiltu kaarisuodatuksen sivu 35 Asettelu on selkeämpi ja X6-version pystymalliset liukusäätimet on voitu poistaa. Lisäksi säätöjä on muokattu niin, että työstöradan toleransssia voidaan säätää dynaamisesti. Voit aina antaa Kokonaistoleranssin kenttään arvon tai muuttaa Työstö-, Suora/kaari - ja/tai Juohevoitus-toleranssin arvoa.mastercam laskee ja päivittää arvot automaattisesti.

43 36 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet

44 Jyrsintätyökalujen uudistukset Työnkulun parannukset Uusi Työkalujen hallinta Mastercamin uusi Työkalujen hallinta organisoi ja luo työkalut aivan uudella tavalla. Tämän sovelluksen avulla jyrsintätyökalujen käyttö tehostuu ja on joustavampaa. Työkalujen hallinta käynnistetään erikseen Mastercamista valitsemalla Käynnistä, Kaikki ohjelmat, Mastercam X7, Työkalujen hallinta. Uusi Tool Manager työkalujen hallinta on suunniteltu alusta alkaen joustavaksi ja tehokkaaksi tavaksi määritellä ja luoda työkaluja, pitimiä ja kokoonpanoja Mastercamin käyttöön. Työkalujen komponenttien käytön lisäksi Työkalujen hallinta liittää työstömateriaalit ja työstöarvot yhteen, jolloin valmistajien suosittamia työstöarvoja voidaan hyödyntää.

45 38 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Työkalujen hallinnan työtila koostuu useista osista. Tietokannan hallinta Tietokannan hallinta avaa eri näkymiä aktiiviseen tietokantaan, jossa hallitaan työkaluja, pitimiä ja näistä luotuja kokoonpanoja. Kukin Tool Manager istunto näyttää vain yhden työkalujen tietokannan kerrallaan. Voit käyttää ohjelman eri osia samanaikaisesti ja siirtää hiirellä komponentteja osasta toiseen. Kun kaksoisklikkaat Tietokannan hallinnan puurakenteen haluttua kohtaa, uusi työkalutietojen tietoikkuna avautuu tai aktiivinen ikkuna päivitetään. Kokoonpanopuu Kokoonpanopuussa näkyy hierarkkisessa järjestyksessä aktiivisen työkalun kokoonpano. Puurakenteen osat lähtevät karan puoleisesta työkalun kokoonpanon osasta ja siirtyvät edelleen kohti leikkaavaa työkalua. Dokumenttien ikkuna Dokumenttien ikkunassa näytetään kunkin työkalun tiedot ikään kuin omana dokumenttinaan luettelossa. Kaikki työkaludokumentit näytetään taulukkona, joka voidaan lajitella ja ryhmitellä ja josta voidaan valita yksi tai useampia kohteita. Taulukon alla olevassa ikkunassa näkyy

46 JYRSINTÄTYÖKALUJEN UUDISTUKSET / Työnkulun parannukset 39 3D-kuva valitusta työkalusta tai pitimestä. Työkalukokoonpanojen kohdalla tässä voidaan säätää komponenttien järjestystä.

47 40 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Ominaisuuksien ikkuna Kaikki valitun komponentin käytettävissä olevat ominaisuudet näkyvät Ominaisuuksien ikkunassa. Tässä taulukossa voi muokata työkalun tietoja. Jos valitset useita kohteita, taulukossa näkyvät vain niiden yhteiset ominaisuudet. Näitä ominaisuuksia voidaan muokata ryhmänä. Huomautukset: Työkalujen hallinnan ohjeeseen pääset klikkaamalla Ohje-painiketta tai painamalla [F1]. Siirtämällä hiirtä valintanauhan painikkeiden päälle nähdään lisätiedot ja pikanäppäimet. Uusi työkaluvelho Uusi työkaluvelho yksinkertaistaa huomattavasti jyrsintä- tai reiäntyöstön työkalujen luontia. Työkaluvelho avautuu klikkaamalla operaation työstörataparametreissa hiiren oikealla painikkeella ja valitsemalla Luo uusi työkalu tai valitsemalla Koti -välilehden Työkalujen hallinnassa ja valitsemalla halutun työkalutyypin.

48 JYRSINTÄTYÖKALUJEN UUDISTUKSET / Uusi työkaluvelho 41 Selkeä käyttöliittymä opastaa sinua luontiprosessissa ja näyttää samalla miten eri säädöt vaikuttavat työkaluun. Klikkaamalla grafiikka-aluetta hiiren oikealla painikkeella voit katsella työkalua eri kulmista. Kohta, jota muokkaat, näkyy korostettuna punaisin mittaviivoin.

49 42 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Kun luot reiäntyöstön työkalua, voit antaa standardin porakoon suodattaaksesi nopeasti työkaluluettelon käytettävissä olevat porat.

50 JYRSINTÄTYÖKALUJEN UUDISTUKSET / Jyrsintätyökalujen kokoonpanot 43 Uusi pidinvelho Uusi Pidinvelho näyttää samanlaiselta kuin Työkaluvelho. Tähän pääsee operaation Pidinsivulta klikkaamalla Uusi pidin -painiketta tai valitsemalla Työkalujen hallinnan Koti-välilehden valintanauhalta Pidin-painikkeen. Jyrsintätyökalujen kokoonpanot Useasta komponentista koostuvat pitimet Uuden työkalunhallintaohjelman avulla voidaan luoda työkalukokoonpanoja, joiden pitimet koostuvat useasta osasta ja jatkeesta. Jatkeiden avulla voidaan tukevoittaa pitkiä työkaluja tai pidentää työkalua ylettymään joihinkin kappaleen alueisiin.

51 44 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Vedä jatke Työkalunhallinnan Pitimien sivulta ja aseta se kokoonpanopuun vastaavaan kohtaan. Voit myös muuttaa osien järjestystä kokoonpanopuussa vetämällä komponentteja uusille paikoille. Tallennus TOOLDB-kirjastoon Mastercamin.TOOLDB-tietokantaan voidaan luoda myös työkalujen kokoonpanoja, joissa on sekä pidin ja varsinainen työkalu. Kun.TOOLDB-tiedosto avataan Mastercam X7 Työkalujen

52 JYRSINTÄTYÖKALUJEN UUDISTUKSET / Muototyökalujen hallinnan parannukset 45 hallinnassa (Työstöradat, Työkalujen hallinta), voidaan kirjastossa katseltavaksi valita sekä työkalut että kokoonpanot. Muototyökalujen hallinnan parannukset Muototyökalun geometrian tallennus kirjastoon tai tiedostoon Kappaletiedostojen siirtämisen helpottamiseksi Mastercam käyttäjien kesken, omien työkalujen profiilitiedot voidaan nyt tallentaa suoraan Mastercamin kappaletiedostoon. Tämä uusi menetelmä puuttuu myös ongelmaan, joka aiheituisi, kun joku käyttäjä muokkaisi kirjastoa ja tämä vaikuttaisi aikaisemmin ohjelmoituihin kappaletiedostoihin. Jos kirjasto on päivitetty ja avaat aikaisemmin ohjelmoidun tiedoston, voit yksinkertaisesti valita päivitetyn työkalun uudelleen, jolloin operaatio päivittyy (ja merkitään samalla keskeneräiseksi). Muussa tapauksessa alkuperäinen profiili on edelleen käypä ja se säilyy muuttumattomana.

53 46 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Vienti Mastercamin geometriatasolle Yksi tapa omien työkaluprofiilien säilyttämiseksi on profiilien vienti Mastercam X7:n geometriatasolle. Klikkaa Työkalun määrittelyn valintaikkunassa Vie profiili. Valitse työkalugeometrialle taso ja klikkaa OK. Tuolle tasolle vietyä työkalugeometriaa voidaan myös muokata.

54 2D Mill uudet piirteet 2D-suurnopeusratojen säikeistyksen tuki Sama moniydinprosessorien tuki, joka on ollut aiemmin moniakselisissa ja 3D-suurnopeusradoissa on nyt lisätty myös kaikkiin muihin 2D-suurnopeusratoihin paitsi johtokäyrillä työstöön. Tämän prosessointimenetelmän avulla Mastercam jakaa laajimmat, mutkikkaimpia työstöratoja luovat ohjelmat pienempiin, erillisiin ohjelmasäikeisiin, jotka suoritetaan samanaikaisesti. Näin voidaan nopeuttaa työstöratojen generointia hyödyntämällä nykyaikaisia moniydinprosessoreita. 2D-kuorintaratojen dynaamiset liikkeet Tämä kuorintaratojen uusi liike säätyy automaattisesti työkalun kosketuksen mukaan. Näin liikkeestä tulee tehokkaampi varsinkin suurnopeuskoneilla, mutta myös tavanomaiset koneet hyötyvät näistä liikkeistä.

55 48 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet X6 kuorintarata

56 2D MILL UUDET PIIRTEET / Johtokäyrillä työstön parannukset 49 X7 kuorintarata Johtokäyrillä työstön parannukset Viimeistelylastut Samanlaiset viimeistelylastut kuin monissa muissakin Mastercam radoissa on nyt lisätty myös X7 Johtokäyrillä työstöön. Suurnopeusviimeistely pitkin valittuja johtokäyriä parantaa usein kappaleen viimeistelyn laatua.

57 50 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Ketjujen synkronointi Mastercam X7 version Johtokäyrillä-ratojen liikkeeseen on nyt lisätty mahdollisuus määritellä liike tarkemmin. Kahden ketjun synkronointi voidaan määritellä nyt samaan tapaan kuin lanka-

58 2D MILL UUDET PIIRTEET / Johtokäyrillä työstön parannukset 51 sahauksen radoilla. Synkronointimenetelmän voi asettaa Ketjutuksen asetukset valintaikkunassa, kun valitaan ensimmäinen ketju. Ketjutuksen hallinnassa voidaan myös säätää jo olemassa olevien ketjujen synkronointia ja nähdä, kuinka eri valinnat vaikuttavat työstörataan.

59 52 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Seuraavissa kuvissa nähdään sama kappale ilman ketjujen synkronointia ja synkronoituna alkioiden mukaan. Lähestymisen/poistumisen lisämatka Näillä Johtokäyrillä työstön lisäasetuksilla voidaan hienosäätää työkalun kosketusta materiaaliin työstön alussa ja lopussa. Tässä voi valita jomman kumman tai molemmat lisäetäisyydet.

60 2D MILL UUDET PIIRTEET / Johtokäyrillä työstön parannukset 53 Oletuksena ensimmäisen lastun etäisyytenä on sivusiirron matka. Valittaessa lisäetäisyydet Mastercam lisää nämä lastun alkuun tai loppuun. Näistä asetuksista on hyötyä silloin, kun johtokäyrät eivät muodosta suoria viivoja, kuten esimerkiksi kappaleen nurkan kiertävä ura.

61 54 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Lisälähestyminen ei käytössä: Lisälähestyminen käytössä: Uran jyrsintäratojen helpompi ketjutus Mastercamin aiemmissa versioissa uran jyrsintä oli mahdollista vain urille, joiden ketju koostui kahdesta yhdensuuntaisesta suorasta, jotka liittyivät päistään 180 asteen kaarella. Mastercam X7 -versiossa uran jyrsinnän geometriaksi kelpaa mikä tahansa ketju, jossa on kaksi yhdensuuntaista suoraa ja suljettu rajaus.

62 2D MILL UUDET PIIRTEET / Spiraalijyrsinnän viimeistelyn uudet piirteet 55 Spiraalijyrsinnän viimeistelyn uudet piirteet Mastercamin edellisissä versioissa voitiin luoda spriraalijyrsinnän ratoja vain ylhäältä alas. Mastercam X7 versiossa voidaan valita, kuinka viimeistelylastut luodaan. Työstöradan Rouhinta/viimeistely-sivulla valitaan viimeistelymenetelmä seuraavasta kolmesta pudotusvalikon vaihtoehdosta. Kierteinen ylöspäin: Työkalu menee syötöllä pohjalla viimeistelyhalkaisijaan ja nousee sen jälkeen kierteisesti työstäen ylös. Kierteinen alaspäin: Työkalu siirtyy ensin aihion yläpuolelle ja liikkuu sitten viimeistelyhalkaisijaan ja työstää sen jälkeen kierteisesti alas reiän pohjalle. Ympyrä: Työkalu menee syötöllä pohjalla viimeistelyhalkaisijaan ja tekee yhden ympyrämäisen liikkeen pohjalla.

63 56 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet

64 3D-jyrsinnän uudet piirteet Yleiset 3D-jyrsinnän uudet piirteet Moniydinprosessorien tuki Nyt 3D-suurnopeusradoissa myös Yhdensuuntaiset, Säteittäiset ja Spiraaliradat tukevat moniydinprosessoreita ja ovat näin nopeampia genereroida. Laajennettu reunapintojen tuki Mastercam X7 -version suurnopeusratatyypeissä Yhdensuuntainen, Vakio-Z, Spiraalimainen, Säteittäinen ja Hybridi voidaan nyt valita myös ne alueet, joita työkalun tulee väistää. Tämä työstöratojen liikkeen tarkempi hallinta toimii aivan samalla tavalla kuin muillakin pintaradoilla.mastercam 3D-suurnopeus hybridiradat Lastuamisjärjestyksen optimointi Mastercam X7 versiossa 3D-hybridiratoihin kuuluu nyt uusi Lastuamisjärjestyksen optimointi valinta Työstöparametrien sivulla. Tällä valinnalla määritellään Mastercamin käyttämä työstöjärjestys eri lastuille.

65 58 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Kun toiminto valitaan, Mastercam toimii kerroksittain ja työstää lastut satunnaisuuteen ja turvallisuuteen perustuen. Piirteet Mastercam työstää alueittain kunnes saavutetaan yhteinen Z- taso, jonka jälkeen prosessi toistetaan jälleen seuraavaan yhteiseen tasoon saakka. Työkalu pysyy yhteisellä tasolla, mikä vähentää tarpeettomia liikkeitä ja lyhentää työstöradan pituutta.

66 3D-JYRSINNÄN UUDET PIIRTEET / 3D-suurnopeus hybridiradat 59 Kun ruutua ei valita, Mastercam työstää kaikki lastut Z-tasoittain.

67 60 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Avoimien / suljettujen alueiden työstö Hybridiradoissa on nyt uudet lisävalinnat avoimien ja suljettujen profiilien käsittelyyn. Suljetut profiilit työstetään jatkuvalla liikkeellä. jossa ei ole tarvetta nostoihin tai suunnan muutoksiin. Näille profiileille voidaan valita myötä- tai vastajyrsintä. Avoimet profiilit voidaan työstää Yhteen suuntaan tai Zig zag -menetelmin. Avoimet profiilit, joiden asetus on Yhteen suuntaan, työstetään kuten suljetut profiilit.

68 3D-JYRSINNÄN UUDET PIIRTEET / 3D-suurnopeus hybridiradat 61 TÄRKEÄÄ: Avattaessa X5- tai X6-versiolla tehty hybridirata saattaa avautua ilmoitus, jossa kerrotaan, kuinka Mastercam X7 käsittelee näiden parametrien muutoksia: Klikkaa OK jatkaaksesi ja uudelleen generoi työstöradat Operaationhallinnassa. Automaattinen offsetmenetelmä Uusi Mastercamin automaattinen offsetmenetelmä pitää huolta laakeiden ja jyrkkien alueiden rajoista. Jos työstörata kulkee pinnoille, joissa on sekä ulokkeita että syvänteitä,mastercam ottaa käyttöön Ylhäältä alas -offsetmenetelmän ulokkeiden kohdalla ja Alhaalta ylös -menetelmän syvänteiden kohdalla.

69 62 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Parannettu liike rajauksen lähellä 3D-suurnopeusratojen hybridityyppisissä radoissa lasketaan nyt tehokkaampi suurnopeusliike kappaleen rajauksen lähellä. X6 Hybridiliike

70 3D-JYRSINNÄN UUDET PIIRTEET / Uusi 3D-suurnopeusratojen pyöristysten sivu 63 X7 Hybridiliike Älykkäämpi aihiomallien regenerointi Hybridiratoja muutettaessa uudelleen lasketaan vain työstöradan tarpeelliset osat eikä koko rataa, jolloin regenerointi nopeutuu. Uusi 3D-suurnopeusratojen pyöristysten sivu Tällä sivulla annetaan Mastercamin luoda automaattisesti suurnopeusradoille työstöratojen pyöristykset. Työstöradan pyöristyksen avulla luodaan juoheva liike ja samalla säilytetään suuri syöttönopeus. Pyöristyksen arvo voidaan määritellä antamalla yksinkertaisesti säteen arvo tai antamallla työkalun geometriatiedot. Pyöristysliike generoidaan vain sisäpuolisille

71 64 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet nurkille. Kappaleen geometria pysyy muuttumattomana, mutta työstöradan liike muuttuu juohevammaksi, kuten alla olevasta esimerkistä näkee. Parannettu rajauskäyrän käyttö Kun ketjuja valitaan Aluerouhinta-, OptiAlue-, Jälkityöstö- tai OptiJälkityöstöradoille, työkalun liike voidaan rajoittaa valitsemalla rajoittavat ketjut. Alla olevissa kuvissa vertaillaan X6- ja X7-versioiden toimintaa. 3D-suurnopeus OptiYdin ja OptiAlue parannukset Näiden työstöratojen työkalun liikkeiden yleisparannusten lisäksi Mastercam X7 sisältää seuraavat uudistukset.

72 3D-JYRSINNÄN UUDET PIIRTEET / 3D-suurnopeus OptiYdin ja OptiAlue parannukset 65 Lastuamisjärjestyksen optimointi askellettaessa ylöspäin Uudella Työstöparametrit-sivun Lastuamisjärjestyksen optimointi -parametrilla voidaan määritellä Mastercamin käyttämä työstöjärjestys työstöradan eri lastuille. Pudotusvalikosta voidaan valita, työstetäänkö lastut syvyyksittäin, läheisyysjärjestyksessä vai taskuittain. Syvyyksittäin: Mastercam työstää kaikki lastut Z-tasoittain. Seuraavaksi lähin: Mastercam siirtyy lähimpään taskuun siitä, mihin edellinen lastu päättyi.

73 66 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Taskuittain:Mastercam työstää kaikki askeleet yhdessä taskussa ja sitten siirrytään seuraavaan taskuun. Kun Z-tason askeleet ylöspäin on työstetty, Mastercam työstää seuraavaksi lähimmät askeleet turvallisimmassa järjestyksessä. Turvallisempi nostoliike liikuttaessa materiaalin päällä Nyt on mahdollista ottaa huomioon mahdollisesti määrittelemättä jäänyt kappaleen materiaali. Uusi 3D-suurnopeus projisointirata Pinnan projisointiradat projisoivat joko geometrian tai aikaisemman työstörataoperaation pinnoille. Mastercamin aikaisemmissa versioissa Projisointirata oli käytössä vain perinteisissä pinnan radoissa. Mastercam X7 -versiossa on nyt käytössä liikkeen tarkkaa määrittelyä varten kaikki suurnopeustyöstön asetukset.

74 3D-JYRSINNÄN UUDET PIIRTEET / Uusi 3D-suurnopeus projisointirata 67 Projisoimalla pisteitä pinnalle voi luoda porautuvia liikkeitä, joilla voidaan rouhia pieniä alueita kappaleissa, joissa on monia yksityiskohtia Projisointiratoja käytetään usein kaivertamaan käyriä pinnoille, kuten alla olevassa kuvassa: Uusiin 3D-suurnopeus projisointiratoihin päästään kahdella tavalla: Valitse Mill, 3D suurnopeus ja valitse Projisointi. (Mill/Turn monitoimikoneet) Valitse Työstöradat, Pinnan suurnopeusradat ja valitse Projisointi. (Kaikki muut konetyypit)

75 68 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet

76 Moniakselisen työstön uudet piirteet Oskilloiva liike 5-akselisen käyrän ja kyljellä työstön radoille Oskilloiva liike pidentää työkalun käyttöikää, koska tällöin ei aina työstetä työkalun samalla kohdalla. Tämä liike on erityisen hyödyllistä kappaleiden trimmaamisessa. 5-akselisen käyrän ja kyljellä työstön ratojen Oskillointi-valinta on Törmäystarkastelun sivulla. Oskillointivalinnat työkalun etenemiseksi pitkin rataa ovat lineaarinen liike (terävät suunnan muutokset) tai suurnopeusliike (juohevat suunnanmuutokset).

77 70 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Port Expert uudet piirteet Mastercamin Port Expert sopii hyvin sylinterinkansien työstöön. Geometria voi olla sekä pinta- ja tilavuusmalleina. Port Expert käyttää kartiovartista kuulapäistä työkalua ja huolehtii koko työkalun (terän, varsiosien ja pitimen) törmäystarkastuksesta.mastercam X7 on seuraavat lisäominaisuudet: Työstörata voidaan luoda myös, vaikka kanavan suun reuna ei olisi tasomainen. Työstöradan tarkkuuden lisäohjaus. Blade Expert uudet piirteet Mastercamin Blade Expert on tarkoitettu tuottamaan työstöradat erilaisille monisiipisille kappaleille. Mastercam X7 Blade Expertissä on seuraavat uudet ominaisuudet: Tappi- ja pyöristettypäisten työkalujen tuki. Mastercamin aihiomallin tuki, jolloin jälkityöstö on tehokkaampaa.

78 MONIAKSELISEN TYÖSTÖN UUDET PIIRTEET / Perinteisten moniakselisten ratojen turva-alueet 71 Perinteisten moniakselisten ratojen turva-alueet Näiden turva-alueiden määrittely on nyt siirretty Koneryhmän ominaisuuksien sivulta erilliselle Siirtymisparametrien Turva-alue sivulle. Muutoksella turva-alueet voidaan määritellä ratakohtaisesti sen sijaan, että käytettäisiin samaa turva-aluetta kaikille kappaleen radoille.

79 72 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet

80 Lathe uudet piirteet Uusi dynaamisen rouhinnan rata Sorvauksen dynaamisen rouhinnan rata on suunniteltu kovien materiaalien työstöön käyttämällä pyöreitä tai pallomaisia teräpaloja. Työkalun dynaamisessa liikkeessä kosketus materiaalin tapahtuu asteittaisesti ja se säilyy tehokkaampana. Samalla pidennetään työkalun kestoikää ja voidaan nostaa leikkuunopeuksia. Huomautukset: Lähetymis- ja poistumisliikkeet ovat käytössä vain esiviimeistelyssä. Aihio on määriteltävä ennen työstöratatyypin käyttöä. Vain pyöreät (tai pallomaiset) teräpalat ovat käytössä. Työkalun kompensointi voi olla vain asetuksilla Ei tai PC:ssä. Kompensointityyppiä ohjauksessa, työkalun kulumisen mukaan tai käänteisen kulumisen mukaan ei voida käyttää. Rouhinnan zigzag-liikkeen asetukset Sorvauksen rouhintaratojen uusissa asetuksissa on lisää mahdollisuuksia zigzag-liikkeen säätöön. Nyt voidaan valita liike kullekin lastulle suoraan edestakaisin tai ramppimaisesti alaspäin.

81 74 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet Otsapinnan pistosorvauksen alueen valinnat Nämä uudet parametrit mahdollistavat työkalun sijoittamisen tarkasti otsapinnan pistosorvausta varten. Anna piston ensimmäisen lastun alun vähimmäis- ja enimmäishalkaisija.

82 LATHE UUDET PIIRTEET / Pyöristetyn työkalun tuki sorvauksessa pistoterällä 75 Pyöristetyn työkalun tuki sorvauksessa pistoterällä Mastercamin edellisissä versiossa pistoterällä sorvauksessa voitiin käyttää vain tasapäisiä työkaluja. X7 versiossa voidaan myös työstää pyöristetyllä terällä.

83 76 MASTERCAM X7/ Mastercam X7 MU1 uudet piirteet
