1 2016, Mercury Mrine Käyttö-, huoltoj sennusohjekirj 150 nelithtimoottorit 8M fin

2 fin

3 Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolen- j kunnosspidon vull voit nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö- j huolto-ohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että pidät tämän ohjekirjn trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine, Fond du Lc, Wisconsin, USA Nimi/ sem: John Pfeifer, pääjohtj, Mercury Mrine Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, ot yhteyttä jälleenmyyjään. Jälleenmyyjä voi myös nt käynnistys- j käyttötoimenpiteiden hvintoesityksen. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroituksi, huomutuksi j ilmoituksi yhdessä! knsinvälisen vrsymolin knss, kiinnitetään sentjn j käyttäjän huomio erityisohjeisiin niistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto. TÄRKEÄÄ: Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän käyttöj huolto-ohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä. fin i

4 ! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Mrine - moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun se on hyväksytty pinettvksi. Mercury Mrine, jonk toimintperitteet perustuvt jtkuvlle tuotekehitykselle, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrittelyjä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Tkuuilmoitus Ostmsi tuote toimitetn Mercury Mrinen myöntämällä rjoitetull tkuull. Tkuuehdot esitetään tämän tuotteen tkuuohjeess. Tkuuohje sisältää kuvuksen siitä, mitä tkuuseen sisältyy, mitä tkuu ei sisällä, kuink kun tkuusuoj kestää, kuink prhiten sd tkuusuoj, tärkeitä vstuuvpusluseit j korvusrjoituksisekä muit sinkuuluvi tietoj. Käy läpi nämä tärkeät tiedot. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Tunnistetiedot Kirj muistiin seurvt tiedot soveltuvin osin: Moottorin mlli j teho Moottorin srjnumero Välityssuhde Perämoottori Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Pkoksupäästöjen todistusnumero (vin Euroopss) ii fin

5 Yleistietoj Veneilijän velvollisuudet... 1 Ennen perämoottorin käyttöä... 1 Veneen sopiv moottoriteho... 1 Pikveneen j suuritehoisen veneen jo... 2 Potkurin vlint... 2 Kuko ohjuksell vrustetut perämoottorit... 4 Huomutus kuko ohjuksest... 4 Nrullinen hätäktkisin... 5 Vedessä olevien ihmisten suojminen... 7 Mtkustjien turvllisuusviesti ponttoni j knsiveneet... 7 Perältojen j vnvesien yli hyppiminen... 9 Vedenlisiin esteisiin osuminen... 9 Pkoksupäästöt Perämoottorin vrusteiden vlitseminen Suosituksi turvlliseen veneilyyn Srjnumeron kirjminen Tekniset tiedot Komponenttien yksilöinti Kuljetus Veneen/perämoottorin vetäminen perävunull Polttoine j öljy Polttoinevtimukset Polttoineen lisäineet Vähäisen läpäisyn polttoineletkuvtimus Polttoineletkun pikliitäntä Pineenlisi knnettvi polttoinesäiliöitä koskevt EPA säännökset FDV hn (Fuel Demnd Vlve) koskevt vtimukset Mercury Mrinen pineistettu knnettv polttoinesäiliö Polttoinesäiliön täyttäminen Moottoriöljysuositukset Moottoriöljyn trkistus j lisäys Ominisuudet j hllintlitteet Kukosäätimen toiminnot Vroitusjärjestelmä Hydrulinen jokulmn säätö j kllistus fin iii

6 Käyttö Tärkeä päivittäinen trkstus ennen jokist käyttöä Käynnistystä edeltävä trkistuslist Käyttö jäätymislämpötiloiss Käyttö suolisess ti likisess vedessä Käyttö merenpinnn yläpuolell Mntieteellisen korkeuden j sään vikutukset suorituskykyyn Ajokulmn säätö moottorin olless tyhjäkäynnillä Käyttö mtlikoiss Moottorin totutusjomenettely Moottorin käynnistys Vihteenvihto Moottorin pysäytys Huolto Perämoottorin hoito EPA päästömääräykset Trkstus j huoltoiktulu Huoltoiktulun trr (150 nelithtinen) Jäähdytysjärjestelmän huuhtelu Ylkopn irrotus j sennus Ylä j lkopn puhdistusohjeet Moottorin puhdistusohjeet (käyttö suolisess vedessä) Akun trkstus Polttoinejärjestelmä Korroosionsuoj nodi Potkurin vihto Sytytystulppien trkstus j vihto Sulkkeiden vihto Lturin vetohihnn trkstus Voitelukohdt Power Trim nesteen trkistus Moottoriöljyn vihto Vihteistokotelon voitelu Säilytys Säilytyksen vlmistelu Perämoottorin ulko osien suojus Moottorin sisäosien suojelu Vihteistokotelo Perämoottorin sijoitus säilytystä vrten Akun säilytys iv fin

7 Vinetsintä Käynnistysmoottori ei pyöritä moottori Moottori ei käynnisty Moottori käy epätsisesti Tehon menetys Akku ei pidä ltust Omistjn huoltopu Huoltopu Oppiden tilus Perämoottorin sennus Mercury Mrinen vlidoimt moottorien kiinnitysost Peräpeilikiinnikkeeseen sennetut lisävrusteet Tärkeitä tietoj Veneen sopiv moottoriteho Vihteell käynnistymisen estäminen Polttoinejärjestelmä Asennustiedot Perämoottorin nostminen Kuljetuskiinnikkeen poisto Ohjuskpeli oikenpuolimminen reittikpeli Ohjuksen yhdystngon kiinnittimet (jos sennettu) Perämoottorin suositellun sennuskorkeuden määrittäminen Perämoottorin sennusreikien porminen Perämoottorin kiinnittäminen peräpeiliin Sähkö, polttoineletku j kontrollikpelit Huoltoloki Huoltolokikirj fin v

8 fin vi

9 Veneilijän velvollisuudet Käyttäjä (veneen kuljettj) on vstuuss veneen oikest j turvllisest käytöstä sekä veneessä olijoiden j muiden ihmisten turvllisuudest. Suosittelemme ehdottomsti, että jokinen käyttäjä lukee j ymmärtää tämän käyttöohjekirjn koko sisällön ennen perämoottorin käyttöä. Vrmist, että kuljettjn lisäksi veneessä on inkin yksi henkilö, jok on snut perusopstust perämoottorin käynnistyksessä j käytössä sekä veneen käsittelyssä siltä vrlt, että kuljettj ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirj huolellisesti. Opettele käyttämään perämoottorisi oikein. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voi utt estämään henkilövmmoj j tuotevurioit. Tässä ohjekirjss sekä moottoriss oleviss turvllisuusohjetrroiss käytetään seurvi turvllisuusvroituksi, jott kiinnität huomiot erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti kohtliseen vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. Veneen sopiv moottoriteho YLEISTIETOJA! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. fin 1

10 Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY YLEISTIETOJA XXX XXX Pikveneen j suuritehoisen veneen jo Jos perämoottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/perämoottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Potkurin vlint Perämooottorin potkuri on yksi propulsiojärjestelmän tärkeimmistä osist. Virheellinen potkuri stt merkittävästi vikutt veneesi toimintn j joht perämoottorin vurioitumiseen. Mercury Mrinelt on suuri vlikoim lumiinist j ruostumttomst teräksestä vlmistettuj potkureit, jotk on suunniteltu sinun perämoottorisi vrten. Internetosoitteess voit tutustu koko tuotevlikoimn j vlit omn sovellukseesi prhiten sopivn potkurin. Voit myös kysyä neuvoj vltuutetult Mercury-jälleenmyyjältä. OIKEAN POTKURIN VALITSEMINEN Moottorin nopeuden mittminen trkll kierroslukumittrill on tärkeää oiken potkurin vlinnss. Vlitse veneilysovellukseesi potkuri, jok mhdollist moottorin toiminnn määritetyllä täysksun käyttölueell. Kun venettä käytetään täysksull normleiss kuormolosuhteiss, moottorin kierrosluvun tulee oll täysksun suositellun kierroslukulueen yläosss. Ktso lisätietoj kohdst Tekniset tiedot. Jos moottorin kierrosluku on tämän lueen yläpuolell, vlitse suurempinousuinen potkuri, jott moottorin kierrosluku pienenee. Jos moottorin kierrosluku on tämän lueen lpuolell, vlitse pienempinousuinen potkuri, jott moottorin kierrosluku ksv. TÄRKEÄÄ: Sopivuuden j suorituskyvyn vrmistmiseksi Mercury Mrine suosittelee, että käytetään Mercuryn ti Quicksilverin potkureit j kiinnitysosi. 2 fin

11 YLEISTIETOJA Potkureiss on tiedot läpimitst, nousust, lpojen määrästä j mterilist. Läpimitt j nousu on leimttu (vlettu) potkurin nvn sivuun ti päähän. Ensimmäinen numero trkoitt potkurin läpimitt j toinen numero nousu. Esimerkki: 14x19 trkoitt, että potkurin läpimitt on 14 tuum (36 cm) j nousu 19 tuum (48 cm) Läpimitt Nousu - mtk yhden kierroksen ikn Seurvss on perustietoj potkureist. Tiedot uttvt sinu vlitsemn oiken potkurin veneilysovellukseesi. Läpimitt - Läpimitt trkoitt potkurin pyörähtäessä syntyvän kuvitteellisen ympyrän hlkisij. Kunkin potkurin oike läpimitt on määritelty ennlt perämoottorisi mlliin sopivksi. Jos smlle nousulle on kuitenkin trjoll usempi läpimittoj kuin yksi, käytä suuremp läpimitt pinviin venesovelluksiin j pienempää läpimitt kevyempiin sovelluksiin. Nousu - Nousu trkoitt teoreettist mtk (ilmistu tuumin), jonk potkuri kulkee eteenpäin yhden kierroksen ikn. Nousu voi verrt uton vihteisiin. Mitä pienempi vihde, sitä nopemmin uto kiihtyy, mutt huippunopeus on mtlmpi. Vstvll tvll pienempinousuinen potkuri kiihtyy nopesti, mutt svutt mtlmmn huippunopeuden. Mitä suurempi nousu on, sitä nopemmin vene yleensä kulkee - tosin kiihtyvyys tvllisesti hidstuu. Oiken nousun määrittäminen - Trkist ensin täysksun kierrosluku normleiss kuormitusolosuhteiss. Jos täysksun kierrosluku on suositellull lueell, vlitse vihtopotkuri ti uusi potkuri, joll on sm nousu kuin nykyisellä. Jos nousu lisätään 1 tuum, täysksun kierrosluku pienenee :ll. Jos nousu pienennetään 1 tuum, täysksun kierrosluku ksv :ll Jos kolmilpisen potkurin tillle vihdetn nelilpinen potkuri, täysksun kierrosluku pienenee yleensä :ll. TÄRKEÄÄ: Vro vurioittmst moottori. Älä koskn käytä potkuri, joll moottori ylittää suositellun täysksun kierroslukulueen normliss toiminnss täysksull. POTKURIN MATERIAALI Useimmt Mercury Mrinen vlmistmt potkurit on tehty joko lumiinist ti ruostumttomst teräksestä. Alumiini sopii peruskäyttöön j on vkiovrusteen useiss uusiss veneissä. Ruostumton teräs on viisi kert lumiini kestävämpää j tuott yleensä suunnitteluominisuuksiens nsiost premmn kiihtyvyyden j huippunopeuden. Ruostumttomst teräksestä vlmistetuill potkureill on myös suurempi koko- j tyylivlikoim, mikä mhdollist prhn mhdollisen suorituskyvyn smisen veneellesi. fin 3

12 YLEISTIETOJA KOLMILAPAINEN VERRATTUNA NELILAPAISEEN Kolmi- j nelilpisill potkureill on verrttomt suoritusominisuudet, j niitä on stvill usen kokoisin j niin lumiinist kuin ruostumttomst teräksestäkin vlmistettuin. Kolmilpisill potkureill on hyvä kokonissuorituskyky, j niillä svutetn nelilpisi potkureit suurempi huippunopeus. Nelilpisill potkureill voidn kuitenkin tvllisesti plnt nopemmin j ne ovt tehokkmpi mtknopeudell jettess, mutt niiden huippunopeus ei yllä kolmilpisten tsolle. Kuko-ohjuksell vrustetut perämoottorit Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin käynnistymisen, kun vihde kytketään päälle muust kuin vp-sennost.! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. N Huomutus kuko-ohjuksest Mllit, joiss on ohjuksen yhdystnko ohjuksen yhdystnko, jok yhdistää ohjuskpelin moottoriin, on kiinnitettävä itselukittuvill muttereill. Näitä itselukkiutuvi muttereit ei s koskn korvt tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon. 4 fin

13 YLEISTIETOJA! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. - Itselukkiutuvt mutterit Nrullinen hätäktkisin Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt (esim. jos hän piskutuu vhingoss pois pikltn), että ktkisin ktivoituu. Ohjuskhvlliset perämoottorit j eräät kukosäädinmllit on vrustettu nrullisell hätäktkisimell. Nrullinen hätäktkisin voidn sent lisävrusteeksi yleensä kojelutn ti kuljettjn pikn viereiseen litn. Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. Nrun pituus on yleensä cm (4 5 feet.) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on kiinnike, jok kiinnitetään kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. ATTACH LANYARD RUN OFF c c - Hätäktkisimen nrun kiinnike Nrun trr Nrullinen hätäktkisin fin 5

14 Lue seurvt turvllisuustiedot ennen kuin jtkt. Tärkeitä turvllisuustietoj: Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Näin tphtuu, jos kuljettj puto vhingoss lidn yli ti liikkuu riittävän kus kuljettjn piklt veneen sisällä. Lidn yli putominen j vhingoss veneestä ulos piskutuminen tphtuu todennäköisemmin mtllitisiss kumiveneissä, klstusveneissä, urheiluveneissä j kevyissä, herkästi ohjutuviss veneissä, joit ohjtn käsikhvll. Lidn yli putominen j vhingoss piskutuminen johtuvt myös todennäköisemmin huonoist käyttötvoist, joihin kuuluvt istuimen selkänojn ti lidn päällä istuminen plnusnopeuksill, seisominen plnusnopeuksill, klstusveneen kohotetuill knsill istuminen, plnusnopeudell jo mtlss ti esteitä sisältävässä vedessä, otteen irrottminen ohjuspyörästä ti -khvst, jok vetää jompnkumpn suuntn, lkoholin ti huumeiden käyttö ti usklis veneen käsittely suurill nopeuksill. Vikk hätäktkisimen ktivointi pysäyttää moottorin välittömästi, veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee täyttä ympyräkäännöstä. Vene voi vpn kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt sinkoutu eteenpäin eteenpäin-liikkeen odottmttomn menetyksen tki. Tämä koskee erityisesti veneen etuosss olevi mtkustji, jotk sttvt sinkoutu keuln yli j mhdollisesti iskeytyä vihteiston koteloon ti potkuriin. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess. YLEISTIETOJA PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Trkist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä silmämääräisesti, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. 6 fin

15 Vedessä olevien ihmisten suojminen KUN RISTEILET YLEISTIETOJA Vedessä seisovn ti kelluvn ihmisen on vike väistää häntä kohti tulev venettä, vikk se liikkuisi hitstikin Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) perämoottorin vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. VENEEN OLLESSA PAIKALLAAN! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd perämoottori vplle j smmut se, ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Mtkustjien turvllisuusviesti ponttoni- j knsiveneet Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. fin 7

16 YLEISTIETOJA Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli fin

17 YLEISTIETOJA Perältojen j vnvesien yli hyppiminen Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Tällinen äkkinäinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli.! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin perämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen vähimmäisplnusnopeuden on oltv km/h (15 25 mph) Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Os perämoottorist ti koko perämoottori voi murtu irti j lentää veneeseen. fin 9

18 Vene voi yhtäkkiä viht suunt. Tällinen äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt perämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, perämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen perämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ YLEISTIETOJA Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. PYSYTTELE LOITOLLA PAKOKAASUALUEISTA Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/ odysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. 10 fin

19 YLEISTIETOJA HYVÄ TUULETUS Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: HUONO TUULETUS Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: Moottorin käyttö, kun vene on htss lituripikss Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: Veneen jokulm, joss keul on liin korkell Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. fin 11

20 TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. Ktso tämän oppn kohdst Perämoottorin sennus peräpeilikiinnikkeeseen sennetut lisävrusteet tärkeitä tietoj lisävrusteiden sentmisest peräpeilikiinnikkeeseen. Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. YLEISTIETOJA 12 fin

21 Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuorm (pino) kntokyvyn oslt (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. YLEISTIETOJA Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. fin 13

22 - Srjnumeron kirjminen YLEISTIETOJA On tärkeää kirjoitt tämä numero muistiin tulev trvett vrten. Srjnumero sijitsee kuvn mukisess kohdss. Model Numer XXXXXXX - Seril - - Numer XXXXXXX XL XXXXXX HP XXX KW XXX LB XXX KG XXX Mercury Mrine Brunswick Corp. Fond du Lc, WI Assemled in the USA from US nd foreign components XX c c - Srjnumero Mllitunnus Vlmistusvuosi Tekniset tiedot Mllit 150 Hevosvoim 150 Kilowtti 110 Täysksun kierroslukulue Vpvihteen tyhjäkäyntinopeus /min Sylinterien lukumäärä 4 Iskutilvuus Sylinterin läpimitt Iskunpituus Venttiilivälys Suositeltv sytytystulpp Sytytystulpn kärkiväli Sytytystulpn hylsy Sytytystulppien vääntömomentti Tuloukko Pko 3 l (183 cid) 101,6 mm (4.0 in.) 92 mm (3.62 in.) 0,075 mm (0.003 in.) 0,25 mm (0.010 in.) NGK ZFR5F 0,8 mm (0.032 in.) 16 mm (5/8 in.) 27 Nm (20 l-ft). Välityssuhde 1.92:1 Suositeltv ensiini Suositeltv öljy Vihteistokotelon voiteluinetilvuus Oikelle pyörivä Vsemmlle pyörivä Lisätietoj on Polttoine j öljy Lisätietoj on Polttoine j öljy 830 ml (28.1 fl oz) 1. Moottorin olless täysin lämmennyt. 14 fin

23 YLEISTIETOJA Moottoriöljyn tilvuus vihdettess öljynsuodtin Akun ohjervo Päästöjenhllintjärjestelmä Mllit 150 6,0 litr (6,3 US qt) 1000 merikäynnistysmpeeri (MCA), 800 kylmäkäynnistysmpeeri (CCA) ti 180 mpeeritunti (Ah) Elektroninen moottorinhllint (EC) Melu kuljettjn korvn luon (ICOMIA 39-94) dba 82.9 Komponenttien yksilöinti k j i h e f c d f g c - d - e - f - g - h - i - j - k - Yläkopp Moottorin huuhtelu Alkopp Lisäkippuskytkin Peräpeilikiinnikkeet Jäähdytysvedenottoukot Vihteistokotelo Kuplinnnestolevy Vetokselin kotelo Moottoriöljyn vlutusukko Vesipumpun trkistusukko fin 15

24 KULJETUS Veneen/perämoottorin vetäminen perävunull Vedä venettäsi perävunull perämoottori kllistettun ls pystysuorn käyttösentoon. Jos trvitn lisää mvr, perämoottori tulee kllist lisävrusteen stvll perämoottorin tukilitteell. Kysy suosituksist piklliselt jälleenmyyjältä. Lisämvr stetn trvit tsoristeyksissä, kujill j perävunun poukkoilless TÄRKEÄÄ: Älä luot siihen, että hydrulinen jokulm-/kllistusjärjestelmä ti kippilukko pitää yllä riittävän mvrn perävunukuljetuksess. Perämoottorin kippilukko ei ole trkoitettu knnttmn moottori perävunukuljetuksess. Vihd eteenpäinvihteelle. Tämä estää potkurin vpn pyörimisen. 16 fin

25 Polttoinevtimukset TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. POLTTOAINELAADUT Mercury-perämoottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä ensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2 useimmille mlleille. Premium-ensiini 91 (R+M)/2 oktni on myös hyväksyttävää useimmille mlleille. Älä käytä lyijyä sisältävää ensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON useimmille mlleille. Premium-ensiini (95 RON) on myös hyväksyttävää kikille mlleille. Älä käytä lyijyä sisältävää ensiiniä. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury Mrine - moottoriss. Tällä hetkellä ino Yhdysvlloiss käytössä olev hpetin on lkoholi (etnoli, metnoli ti utnoli). ALKOHOLIA SISÄLTÄVÄ POLTTOAINE Bu16-utnolipolttoineseokset Enintään 16,1 % utnoli (Bu16) sisältävät polttoineseokset, jotk täyttävät Mercury Mrinen julkisemt polttoinevtimukset, ovt hyväksyttävä korvike lyijyttömälle ensiinille. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Metnoli- j etnolipolttoineseokset TÄRKEÄÄ: Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi (metnoli ti etnoli) sisältävää polttoinett. Veneesi polttoinejärjestelmä ei ehkä kestä yhtä suurt lkoholiprosentti. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että metnoli ti etnoli sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi POLTTOAINE JA ÖLJY fsien eromisen todennäköisyyttä (veden j lkoholin eromist ensiinistä polttoinesäiliössä)! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää metnoli ti etnoli, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään metnoli ti etnoli sisältävää ensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Näitä sekoituksi sisältävät polttoineet käytetään utoiss yleensä, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. fin 17

26 Polttoineen lisäineet Hiilikrstn kertymisen minimoimiseksi moottoriin suositmme, että lisäät Mercury ti Quicksilver Quickleen Engine Tretment -lisäinett moottorisi polttoineeseen jok ensiinitäytön yhteydessä koko veneilykuden jn. Käytä lisäinett säiliön ohjeiden mukn. Vähäisen läpäisyn polttoineletkuvtimus Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. Polttoineletkun pikliitäntä POLTTOAINE JA ÖLJY! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. TÄRKEÄÄ: Polttoineletkun pikliitännässä ei ole tkiskuventtiiliä. Liitännässä on polttoinett, j sitä voi vuot letkust, kun se irrotetn. Vrmist, että käytettävissä on sopiv sti, kun polttoineletku irrotetn moottorist. Noudt kikki polttoineenkäsittelyyn liittyviä turvvrotoimi. Pyyhi ktunut polttoine pois j hävitä se pikllisten lkien j säännösten mukisesti. Polttoineletkun pikliitäntä fin

27 POLTTOAINE JA ÖLJY Pineenlisi knnettvi polttoinesäiliöitä koskevt EPAsäännökset Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetut, perämoottoreiden knss käytettäviksi trkoitetut knnettvt polttoinejärjestelmät ovt täysin tiivistettyjä (pineistettuj) rvoon 34,4 kp (5.0 psi). Nämä säiliöt sttvt sisältää: Ilmn tuloukko, jok vutuu j päästää ilm sisään, kun polttoinett imetään säiliöstä. Ilmn tuloukko, jok vutuu (ilmutuu) ilmkehään, jos pine ylittää 34,4 kp (5.0 psi). FDV-hn (Fuel Demnd Vlve) koskevt vtimukset Ain kun käytetään pineistettu polttoinesäiliötä, FDV-hn on sennettv polttoineletkuun polttoinesäiliön j moottorin välille. FDV-hn estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. FDV-hnss on mnulinen vputus. Mnulist vputust voidn käyttää (pinmll sisään) hnn vmiseen (ohitukseen), jos hnss on polttoinetukos. - - c - FDV-hn - sennettu polttoineletkuun polttoinesäiliön j moottorin välille Mnulinen vputus Ilmus-/veden tyhjennysukot c Mercury Mrinen pineistettu knnettv polttoinesäiliö Mercury Mrine on tuottnut uuden knnettvn pineistetun polttoinesäiliön, jok täyttää edellä minitut EPA-säännösten vtimukset. Nämä polttoinesäiliöt ovt stviss lisävrustein ti vkioin tietyissä knnettviss perämoottorimlleiss. KANNETTAVAN POLTTOAINESÄILIÖN ERITYISOMINAISUUDET Polttoinesäiliössä on kksitieventtiili, jok mhdollist ilmn pääsyn säiliöön, kun polttoinett vedetään moottoriin, j se myös vutuu j päästää ilm ilmkehään, jos säiliön sisäinen pine ylittää 34,4 kp (5.0 psi). Kun ilm päästetään ilmkehään, järjestelmästä kuuluu sihisevä ääni. Tämä on normli. Polttoinesäiliössä on FDV-hn, jok estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. Polttoinesäiliössä on mnulinen ilmusruuvi, jok tulee sulke kuljetuksen jksi j vt käyttöä j korkin poisto vrten. Kosk tiivistettyjä polttoinesäiliöitä ei ilmt, ne ljenevt j supistuvt, kun polttoine ljenee j supistuu ulkoilmn lämmitys- j jäähdytysjksojen ikn. Tämä on normli. fin 19

28 POLTTOAINEKORKIN POISTAMINEN POLTTOAINE JA ÖLJY - - c - Polttoinekorkki Mnulinen ilmusruuvi Liusklukko TÄRKEÄÄ: Sisältö stt oll pineistettu. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi ennen vmist. 1. Av polttoinekorkin päällä olev mnulinen ilmusruuvi. 2. Kierrä polttoinekorkki, kunnes se koskett liusklukko. 3. Pin liusklukko ls. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi. 4. Pin liusklukko jälleen ls j irrot korkki. PAINEISTETUN KANNETTAVAN POLTTOAINESÄILIÖN KÄYTTÖOHJEET 1. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. 2. Av korkin päällä olev mnulinen ilmusruuvi käyttöä j korkin poisto vrten. Sulje mnulinen ilmusruuvi kuljetust vrten. 3. Jos polttoineletkuss on pikliitäntä, irrot polttoineletku moottorist ti polttoinesäiliöstä, kun letku ei ole käytössä. 4. Noudt kohdss Polttoinesäiliön täyttäminen olevi polttoineen lisäysohjeit. Polttoinesäiliön täyttäminen! VAARA Vältä ensiiniplost ti -räjähdyksestä iheutuv vkv vmm ti kuolem. Täytä polttoinesäiliöt vrovsti. Pysäytä in moottori äläkä tupkoi ti päästä votult ti kipinöitä lueelle, joss täytät polttoinesäiliöitä. Täytä polttoinesäiliöt ulkon lämmönlähteistä, kipinöistä j votulest loitoll. Poist knnettvt polttoinesäiliöt veneestä, kun hlut täyttää ne. Pysäytä in moottori ennen polttoinesäiliöiden tnkkust. Älä tnkk polttoinesäiliöitä täyteen. Jätä noin 10 % säiliön tilvuudest tyhjäksi. Polttoine ljenee lämpötiln noustess j voi vuot pineen lisen, jos säiliö on ivn täynnä. KANNETTAVAN POLTTOAINESÄILIÖN SIJOITUS VENEESEEN Aset polttoinesäiliö veneeseen niin, että ilmreikä on normleiss veneen käyttöoloiss polttoineen pint korkemmll. c 20 fin

29 Moottoriöljysuositukset POLTTOAINE JA ÖLJY Yleiseen jok sään käyttöön suositelln Mercuryn ti Quicksilverin NMMA FC-W- ti NMMA FC-W - ktlysttoriyhteensopiv, hyväksyttyä SAE 10W-30 -nelithtiperämoottoriöljyä. Mercuryn ti Quicksilverin SAE 25W-40 Minerl Mrine -nelithtimoottoriöljyä ti SAE 25W-40 Synthetic Blend Mrine - nelithtimoottoriöljyä voidn käyttää vlinnisin vihtoehtoin. Jos suositeltvi Mercuryn ti Quicksilverin NMMA FC-W -hyväksynnän mukisi perämoottoriöljyjä ei ole stviss, viskositeetiltn smnlist, tunnetun perämoottorin vlmistjn NMMA FC-W -hyväksynnän mukist nelithtiperämoottoriöljyä voidn käyttää. TÄRKEÄÄ: Pesuineit sisältämättömien öljyjen, monisteöljyjen (muiden kuin Mercuryn ti Quicksilverin NMMA FC-W -hyväksynnän mukisten öljyjen ti tunnettujen NMMA FC-W:n mukisten öljyjen), synteettisten öljyjen, heikkoltuisten öljyjen sekä kiinteitä lisäineit sisältävien öljyjen käyttöä ei suositell. 10W F Engine Oil C 25W L (6.3 U.S. qt.) Moottoriöljyn trkistus j lisäys TÄRKEÄÄ: Älä täytä liik. Kllist perämoottori ulos- j ylöspäin pystysennon ohi noin yhdeksi minuutiksi, jott sisällä olev öljy pääsee vlumn öljypohjn. Aset perämoottori pystysuorn (ei kllistettuun) sentoon moottoriöljyn trkistmist vrten. Jott st trkn lukemn, trkist öljy vin moottorin olless kylmä ti kun se ei ole käynyt vähintään tuntiin. 1. Kllist perämoottori ennen käynnistystä (kylmä moottori) ulos- j ylöspäin pystysennon ohi, jott sisällä olev öljy pääsee vlumn öljypohjn. Ann perämoottorin oll kllistetuss sennoss noin minuutin. 2. Aset perämoottori pystysuorn käyttösentoon. 3. Poist yläkopp. Lisätietoj on kohdss Huolto - Yläkopn irrotus j sennus. 4. Vedä mitttikku ulos. Pyyhi mitttikun pää puhtksi rievull ti pyyhkeellä j pin tikku tkisin pohjn. 5. Vedä mitttikku ulos uudestn j trkist öljytso. Öljyn pitäisi oll käyttölueell (ylä- j lplkin välissä). fin 21

30 POLTTOAINE JA ÖLJY TÄRKEÄÄ: Älä yritä lisätä öljyä yläplkkiin sti. Öljytso on oike, kunhn se on käyttölueell (ylä- j lplkin välissä). d c c - d - Öljytso käyttölue Yläplkki Alplkki Yläkolmnnes 6. Jos öljytso on lplkin lpuolell, poist öljyntäyttökorkki j lisää noin 500 ml (16 oz) määritettyä perämoottoriöljyä. Ann öljyn vlu muutm minuutti öljypohjn j trkist sitten uudelleen mitttikull. Lisää trvittess öljyä, kunnes öljytso on käyttölueen yläkolmnneksess. Vältä liiktäyttämistä, älä yritä lisätä öljyä yläplkkiin sti TÄRKEÄÄ: Trkst, ettei öljyssä näy likntumisen merkkejä. Veden likm öljy on väriltään mitomist, kun ts polttoineen likmss öljyssä on voimks polttoineen hju. Jos likntunutt öljyä huomtn, trkstut moottori jälleenmyyjällä. 7. Pin mitttikku tkisin pohjn sti. 8. Asenn öljyn täyttökorkki käsikireydelle. 9. Asenn yläkopp piklleen. 22 fin

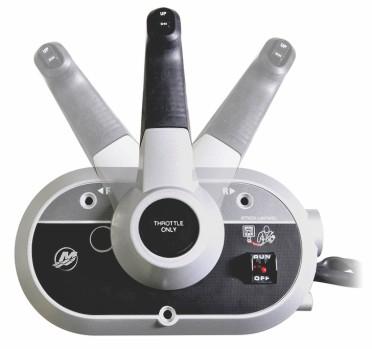

31 OMINAISUUDET JA HALLINTALAITTEET Kukosäätimen toiminnot Veneessäsi voi oll vrusteen jokin kuvn mukisist Mercury Precision- ti Quicksilver-kukosäätimistä. Jollei näin ole, pyydä myyjäliikkeeltä kukosäätimen toimintojen j käytön selostust. c d c c c - d - Trimmi/kippiktkisin ktso koht Hydrulinen jokulmn säätö j kllistus Virtlukko OFF, ON, START Pelkän ksun pinike Ktso koht Käyttö Moottorin käynnistys Nrullinen hätäktkisin Vroitusjärjestelmä VAROITUKSEN MERKKIÄÄNET Kun virtlukko käännetään ON-sentoon, torvi nt äänimerkin, millä testtn torven toimint. Kksi erilist äänimerkkiä vroittvt veneen käyttäjää ongelmst moottorin toimintjärjestelmässä. 1. Jtkuv kuuden sekunnin äänimerkki: osoitt, että moottorin til on kriittinen. Riippuen moottorin tilst Engine Gurdin -järjestelmä stt kytkeytyä päälle j suojt moottori rjoittmll sen teho. Pl stmn välittömästi j ot yhteyttä huoltoliikkeeseen. 2. Ajoittiset lyhyet äänimerkit kuuden sekunnin jn: osoitt, ettei moottorin til ole kriittinen. Tämä til ei vdi välitöntä huomiot. Voit jtk veneen käyttöä, mutt ongelmn luonteest riippuen Engine Gurdin -järjestelmä stt rjoitt moottorin teho (ktso jäljempää Engine Gurdin - vlvontjärjestelmää moottorin suojmiseksi. Ot yhteyttä huoltoliikkeeseen heti, kun se on mhdollist. On tärkeää huomt, että molemmiss yllä kuvtuiss tilnteiss äänimerkki kuuluu vin kerrn. Jos smmutt moottorin vimell, äänimerkki kuuluu uudelleen kuuden sekunnin jn, jos vik ei ole korjttu. Ktsele tiettyjä moottoritoimintoj j moottorin lisätietoj SmrtCrft -tuotetiedoist seurvst. Kuljettj pystyy itse korjmn osn vähemmän vkvist ongelmist, joiden merkkinä ovt kuuden sekunnin jn kestävät joittiset lyhyet äänimerkit. Käyttäjä voi itse korjt seurvt vit: Moottoriin sennetuss polttoineensuodttimess on vettä. Ktso lisätietoj kohdst Huolto Veden erottv polttoineensuodtin. Jäähdytysjärjestelmän (vedenpineen ti moottorin lämpötiln) ongelm. Smmut moottori j trkist, ovtko lyksikön vedenottoukot tukkeutuneet. Alhinen moottorin öljytso. Ktso lisätietoj kohdst Polttoine j öljy Moottoriöljyn trkistus j lisäys. fin 23

32 ENGINE GUARDIAN -VALVONTAJÄRJESTELMÄÄ Engine Gurdin -vlvontjärjestelmä vlvoo moottorin kriittisiä ntureit j ilmoitt vrhisess viheess mhdollisist ongelmist. Engine Gurdin toimii in moottorin käydessä, joten sinun ei siltä osin trvitse huolehti turvllisuudestsi. Järjestelmä regoi ongelmn ntmll kuuden sekunnin äänimerkin j/ti rjoittmll moottorin teho sen suojelemiseksi vurioilt. Jos Engine Gurdin -järjestelmä on ktivoitunut, vähennä moottorin nopeutt. Ongelm on piknnettv j korjttv. Järjestelmä täytyy plutt lkusetuksiin, ennen kuin moottori toimii suurill nopeuksill. Ksuvivun siirtäminen tkisin joutokäyntisentoon plutt Engine Gurdin -järjestelmän lkusetuksiin. Jos Engine Gurdin -järjestelmä on määrittänyt, ettei lkusetusten pluttminen ole korjnnut ongelm, Engine Gurdin jää ktivoiduksi j rjoitt ksu. Ongelm on piknnettv j korjttv, ennen kuin Engine Gurdin nt moottorin svutt normlin käyttölueen. KIERROSLUVUN YLÄRAJA YLINOPEUDELLA Ylinopeuden kierroslukurjt on setettu suuremmiksi kuin käyttölueen kierrosluku. Jos moottori käytetään ylinopeusrj vstvll ti sitä suuremmll kierroslukulueell, PCM ei nn moottorin ylläpitää käyttäjän vtim teho. Ktso lisätietoj kohdst Tekniset tiedot, jost näkyvät moottorin kierroslukulueen rjt. Kun kierrosluvun ylärjn lku svutetn, Engine Gurdin estää tiettyjen sylinterien sytytyksen. Jos käyttäjä ei vähennä moottorin nopeutt, Engine Gurdin estää kikkien sylinterien sytytyksen. Hälytysääntä ei kuulu Engine Gurdin -ylinopeusrjn olless ktivoitun. Engine Gurdin -suojus voidn plutt seurvsti: 1. Vähennä ksu täysin kolmeksi sekunniksi. 2. Kytke ksu päälle. Jos moottori ei regoi, toist vihe yksi. SMARTCRAFT OMINAISUUDET JA HALLINTALAITTEET Tähän perämoottoriin voidn ost Mercury SmrtCrft System -mittripketti. Mittripketti näyttää mm. seurvi toimintoj: moottorin kierrosluvun, jäähdytysineen lämpötiln, öljynpineen, vedenpineen, kkujännitteen, polttoineen kulutuksen j moottorin käyttötunnit. SmrtCrft-mittripketti utt myös Engine Gurdin -järjestelmän vinmäärityksessä. SmrtCrftmittripketti näyttää kriittisiä moottorihälytystietoj j mhdollisi ongelmi. 24 fin

33 OMINAISUUDET JA HALLINTALAITTEET Hydrulinen jokulmn säätö j kllistus Perämoottoriss on Power Trim -niminen hydrulinen jokulmn/kllistuksen säätö. Tämän vull käyttäjä voi helposti säätää perämoottorin sento pinmll trimmiktkisint. Perämoottorin siirtämistä lähemmäs peräpeiliä snotn sisään- ti lstrimmmiseksi. Perämoottorin siirtämistä loitomms peräpeilistä snotn ulos- ti ylöstrimmmiseksi. Trimmus viitt yleensä perämoottorin jokulmn säätöön liikelueen ensimmäisen 20 steen sisällä. Tätä liikeluett käytetään veneen plntess. Kippus viitt yleensä siihen, kun perämoottori kllistetn korkemmlle pois vedestä. Moottorin olless smmutettun j virtkytkimen olless päällä perämoottori voidn kllist ylös vedestä. Hitll tyhjäkäynnillä perämoottorin voi myös kllist trimmiluett pidemmälle esimerkiksi mtlss vedessä jo vrten. UP DN c c - Trimmiktkisin Kippuslue Trimmilue POWER TRIM -SÄÄDÖN KÄYTTÖ Useimmiss veneissä käyttö trimmuksen keskilueell nt riittävän hyviä tuloksi. Jott sisit täyden hyödyn trimmustoiminnost, hlut ehkä joskus kuitenkin trimmt perämoottorin kokonn sisään ti ulos. Kosk tietyt suorituskykyrvot prnevt, käyttäjällä on suurempi vstuu, j siksi hänen on oltv tietoinen mhdollisist veneen hllintn liittyvistä vroist. Tärkein tällinen hitt voi oll ohjuspyörässä ti -khvss tuntuv veto ti kireys. Tämä ohjusvääntö johtuu perämoottorin sellisest jokulmst, joss potkurikseli ei ole veden pinnn suuntinen.! VAARA Perämoottorin trimmus neutrlin ohjustiln ohi stt iheutt veto ohjuspyörässä ti -khvss j veneen hllinnn menetyksen. Vrmist veneen hllint trimmttess ohi neutrlin ohjustiln. Hrkitse seurvi luetteloj huolellisesti. 1. Trimmus sisään ti ls voi: Lske keul Aiheutt nopemmn plnukseen nousun, etenkin rskll kuormll ti rsksperäisessä veneessä Prnt yleensä jo-ominisuuksi llokoss. Lisätä ohjuksen vetämistä oikelle (normlill oikelle pyörivällä potkurill) Liillisen lske eräiden veneiden keul niin pljon, että ne lkvt kyntää vettä keulll plntessn. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. 2. Trimmus ulos ti ylös voi: fin 25

34 OMINAISUUDET JA HALLINTALAITTEET Nost keuln vedestä Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Lisätä ohjuksen vetämistä vsemmlle normliss sennuskorkeudess (normlill oikelle pyörivällä potkurill) Liillisen iheutt veneen poukkoilu ti potkurin ilmnsnti Aiheutt moottorin ylikuumenemist, jos vedenottoukot ovt veden pinnn yläpuolell KALLISTAMINEN Kun hlut kllist perämoottori, smmut moottori j pin trimmi-/kippikytkin ti kippuksen pukytkin ylössentoon. Perämoottori kllistuu ylös, kunnes ktkisin vputetn ti moottori svutt ylimmän kllistussennon. 1. Kytke kippilukko kiertämällä nuppi sdksesi tukivrren nousemn. 2. Lske perämoottori lepäämään kippilukon vrn. 3. Kytke kippilukko irti kohottmll perämoottori irti tukivrrest j kääntämällä vrtt ls. Lske perämoottori. - - Kippilukko Nuppi KÄSIKÄYTTÖINEN KIPPAUS Jollei perämoottori voi kllist käyttämällä hydrulist trimmi-/kippikytkintä, perämoottori voi kllist käsin. HUOMAUTUS: Käsikäyttöisen kippuksen vputusventtiili on kiristettävä ennen perämoottorin käyttöä, jott estetään perämoottorin kllistuminen ylös peruutettess. Kierrä käsikäyttöisen kippuksen vputusventtiiliä kolme kierrost vstpäivään. Tämä mhdollist perämoottorin kllistuksen käsin. Kllist perämoottori hluttuun sentoon j kiristä käsikäyttöisen kippuksen vputusventtiili fin

35 OMINAISUUDET JA HALLINTALAITTEET LISÄKIPPAUSKYTKIN Tätä kytkintä voidn käyttää perämoottorin kllistmiseen ylös ti ls hydrulisäädöllä. - Lisäkippuskytkin MATALASSA VEDESSÄ AJO Kun jt mtlss vedessä, voit kllist perämoottori sen enimmäistrimmiä pitemmälle pohjn osumisen välttämiseksi. 1. Vähennä moottorin nopeus lle 2000:een 1/min. 2. Kllist perämoottori ylös. Vrmist, että vedenottoukot pysyvät in veden ll. 3. Käytä moottori vin hitill kierroksill. Jos moottorin nopeus on yli /min, perämoottori plutuu utomttisesti ls enimmäistrimmiin. fin 27

36 KÄYTTÖ Tärkeä päivittäinen trkstus ennen jokist käyttöä Jokisen veneeseen sennetun perämoottorin kiinnitysost on tutkittv j trkistettv, jott vrmistetn niiden pitävyys. Peräpeilikiinnikkeessä olev trr muistutt omistj siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on trkistettv ennen jokist käyttöä. Peräpeilikiinnikkeen trr Käynnistystä edeltävä trkistuslist Ohjj tuntee turvllisen nvigoinnin, veneilyn j käytön toimenpiteet. Jokiselle veneessä olijlle on hyväksytyn mllinen, sopiv koko olev kelluntvrustus, jok on myös helposti stvill (lin mukisesti). Pelstusrengs ti kellunttyyny, jok on suunniteltu heitettäväksi veden vrn joutuneelle. Tunne veneesi enimmäiskntokyky. Ktso veneen kntokyky tyyppikilvestä. Polttoineensyöttö toimii. Järjestä mtkustjt j kuorm siten, että pino jkutuu veneessä tsisesti j jokisell on kunnollinen istumpikk. Kerro jollekulle, mihin olet menoss j milloin iot plt. Veneen käyttö päihtyneenä ti huumeiden vikutuksen lisen on linvstist. Tunne vesistö j ympäristö, joss veneilet. Huomioi vuorovesi, virtukset, hiekksärkät, krit j muut vrtekijät. Tee trkstukset, jotk on lueteltu kohdss Huolto trkstus- j huoltoiktulu. Käyttö jäätymislämpötiloiss Kun käytät ti kiinnität perämoottorisi lämpötiln olless nolln tuntumss ti sen lpuolell, pidä moottori koko jn kllistettun ls, jott vihteistokotelo pysyy veden ll. Tämä estää vihteistokoteloon jäänyttä vettä jäätymästä j iheuttmst mhdollisi vurioit vesipumpulle j muille komponenteille. Mikäli on mhdollist, että veden pinnlle voi muodostu jäätä, perämoottori on irrotettv j siihen jäänyt vesi vlutettv pois. Jos jäätä muodostuu vesitsoon perämoottorin vetokselin kotelon sisälle, se estää veden virtuksen moottoriin iheutten mhdollisen vurion. Käyttö suolisess ti likisess vedessä Suosittelemme perämoottorin sisäisten vesiknvien huuhtomist mkell vedellä jok kerrn, kun olet jnut suolisess ti sstuneess vedessä. Tämä estää jätteiden kertymisen j vesiknvien tukkeumt. Lisätietoj on kohdss Huolto jäähdytysjärjestelmän huuhtelu. 28 fin

37 KÄYTTÖ Jos pidät veneesi vedessä nkkuroitun lituriin, kllist in perämoottori siten, että vihteistokotelo on täysin poiss vedestä (pitsi jäätymislämpötiloiss), kun se ei ole käytössä. Pese perämoottorin ulkopuoli j huuhdo potkurin j vihteistokotelon pkoukko puhtll mkell vedellä in käytön jälkeen. Sumut metlliset ulkopinnt kerrn kuukudess Mercury Precision- ti Quicksilverkorroosionsuoj-ineell. Älä ruiskut inett korroosionsuoj-nodeille, kosk se huonontisi nodien teho. Käyttö merenpinnn yläpuolell Moottorisi mukutuu utomttisesti käyttölueen korkeuden muutokseen. Nousultn erilinen potkuri voi utt vähentämään normli suorituskyvyn menetystä, jok johtuu ilmn hpen vähyydestä. Kysy neuvo jälleenmyyjältä. Mntieteellisen korkeuden j sään vikutukset suorituskykyyn Seurvt tilt lskevt moottorin suorituskykyä, eikä niitä void kompensoid moottorin polttoineen- ti elektronisill hllintjärjestelmillä: Merenpinnn yläpuoliset korkeudet Korke lämpötil Alhinen ilmkehän pine Suuri kosteus Edellä minitut tilt lentvt moottorin ilmn tiheyttä, mikä puolestn lent seurvi: Ahdinmoottoreiden tehostinpine Hevosvoim j vääntö koko kierroslukulueell Huippukierrosluku Käynnistyksenikinen puristuspine ESIMERKKI: Noin 2,4 kilometrin korkeudell käytettävässä moottoriss tphtuu yli 30 %:n tehohäviö j moottoritehon häviö kuumn j kosten päivänä voi oll jop 14 %. Nämä häviöt koskevt normli-imu- j hdinmoottoreit. Tehohäviöolosuhteiden kompensoiminen: Siirry lemmn nousukulmn potkuriin. Vihd välityssuhdett. Veneen suorituskykyä voidn plutt osittin vihtmll lemmn nousukulmn potkuriin, mutt moottorin suorituskyky pysyy edelleen lempn. Joskus välityssuhteen lskeminen stt utt enemmän. Jott moottorin suorituskyky voidn optimoid, tue moottori niin, että se pystyy toimimn suositellull huippukierroslukulueell ti sen lähellä jettess täysksull j normlill veneen kuormll. Muit potkurin ti välityssuhteen vihdon etuj: Vähentää nkutusilmiön mhdollisuutt Prnt moottorin luotettvuutt j yleistä kestävyyttä Ajokulmn säätö moottorin olless tyhjäkäynnillä - - Pkoksuukko veden ll (väärin) Pkoksuukko veden päällä (oikein) fin 29

38 Käyttö mtlikoiss Kun jt mtlss vedessä, voit kllist perämoottori sen enimmäistrimmiä pitemmälle pohjn osumisen välttämiseksi. HUOMAUTUS Perämoottorin käyttäminen kllistuslueell voi vurioitt moottori ti peräpeiliä. Jos moottori käytetään kllistuslueell, esim. mtlikoss, älä ylitä /min. 1. Vähennä moottorin nopeus lle 2000:een 1/min. 2. Kllist perämoottori ylös. Vrmist, että kikki jäähdytysvedenottoukot pysyvät in veden ll. 3. Käytä moottori vin hitill kierroksill. Mllit, joiss on kolmemäntäinen jokulmn säätöjärjestelmä: Jos moottorin nopeus on yli /min, perämoottori plutuu utomttisesti ls enimmäistrimmiin. Mllit, joiss on yksimäntäinen jokulmn säätöjärjestelmä: Perämoottori pysyy vlituss kllistussennoss riippumtt moottorin kierrosluvust. Moottorin totutusjomenettely TÄRKEÄÄ: Jos moottorin totutusjomenettelyä ei noudtet, seuruksen stt oll huono suorituskyky koko moottorin elinkren jn sekä moottorivurio. Noudt in totutusjomenettelyä. 1. Käytä khden ensimmäisen käyttötunnin ikn moottori eri ksusetuksill enintään nopeudell /min ti kolmeneljäsosksull j käytä sitä täysksull noin minuutin jn kymmenen minuutin välein. 2. Vältä seurvien khdeksn käyttötunnin ikn viisi minuutti kerrlln ylittävää täysksun käyttöä. Moottorin käynnistys Lue ennen käynnistystä Käynnistystä edeltävä trkistuslistj Moottorin totutusjomenettely tässä kppleess. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 1. Trkist moottorin öljytso. KÄYTTÖ fin

39 KÄYTTÖ 2. Vrmist, että jäähdytysvedenottoukko on veden ll Jos polttoinesäiliö on käsin ilmttv, v säiliön ilmruuvi (täyttökorkiss) Aset nrullinen hätäktkisin sentoon RUN (jo). Ktso Yleistietoj Nrullinen hätäktkisin Vihd perämoottori vplle (N). N fin 31

40 KÄYTTÖ 6. Käynnistys virt-vimell käännä virt-vin sentoon START (käynnistys) j vput vin. Sähköinen käynnistysjärjestelmä käynnistää moottorin utomttisesti. Jos moottori ei käynnisty, se lkk pyörimästä. Käännä vin sentoon START uudestn, kunnes moottori käynnistyy. HUOMAUTUS: Kun käynnistetään ensi kerrn uutt moottori ti moottori, jost on loppunut ti poistettu polttoine, polttoinejärjestelmä pitää täyttää seurvsti: Käännä virtlukko ON-sentoon noin viideksi sekunniksi. Käännä virt-vin START (käynnistys) -sentoon j vput se, jolloin moottori pyörii enintään khdeksn sekunnin jn. Moottori voi käynnistyä, käydä epätsisesti j pysähtyä järjestelmää täytettäessä. Toist tätä käynnistysmenettelyä, kunnes moottori jää käyntiin. Ann käynnistysmoottorin jäähtyä sekunti käynnistysyritysten välillä Kun moottori käynnistyy, trkist, tuleeko vesipumpun ilmisinukost tsinen vesivirt. TÄRKEÄÄ: Jollei vesipumpun ilmisinukost tule vettä, pysäytä moottori j trkist, ovtko jäähdytysveden ottoukot tukoss. Ellei niissä ole esteitä, vesipumppu ei mhdollisesti toimi ti jäähdytysjärjestelmässä voi oll tukos. Nämä tilt iheuttvt moottorin ylikuumenemisen. Trkstut perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö iheutt moottorivurion. 8. Jos moottori ei käynnisty, pin pelkän ksun vlintpinikett j kierrä kuko-ohjeimen khv ksun vmiseksi. Pyöritä moottori j ole vlmiin vähentämään ksu heti, kun moottori käynnistyy. N MOOTTORIN LÄMMITTÄMINEN Ennen kuin loitt käytön, nn moottorin lämmetä tyhjäkäynnillä 3 minuutti. Vihteenvihto TÄRKEÄÄ: Huomioi seurv: Älä kytke perämoottori vihteelle, ellei moottori käy tyhjäkäyntinopeudell. Älä kytke perämoottori peruutusvihteelle, kun moottori ei ole käynnissä. Perämoottoriss on kolme käytettävää vihdett: eteenpäin (F), vp (N) j peruutus (R). Kun vihdt vihdett, pysähdy in vp-sennoss j nn moottorin plt joutokäyntinopeudelle. Vihd perämoottorin vihdett in nopell liikkeellä. 32 fin

41 KÄYTTÖ Kun olet kytkenyt perämoottorin vihteelle, lisää nopeutt siirtämällä vipu enemmän. N F R Moottorin pysäytys Hidst perämoottorin nopeutt j vihd moottori vplle. Käännä virt-vin sentoon OFF (POIS PÄÄLTÄ) fin 33

42 Perämoottorin hoito Perämoottorisi säilyttämiseksi mhdollisimmn hyvässä kunnoss on tärkeää, että perämoottorille tehdään säännölliset trkstukset j huollot, jotk on lueteltu kohdss Trkstus- j huoltoiktulu. Kehotmme pitämään sen hyvin huollettun, jott vrmistetn kuljettjn j mtkustjien turvllisuus j säilytetään moottorin luotettvuus. Kirj tehty huolto tämän kirjn tksivull olevn kohtn Huoltoloki.. Säilytä kikki huoltotilukset j -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme lkuperäisten Mercury Precision- ti Quicksilver-vrosien j voiteluineiden käyttöä. EPA-päästömääräykset Kikki Mercury Mrinen vlmistmt uudet perämoottorit ovt sneet Yhdysvltin ympäristönsuojeluvirstolt sertifioinnin, että ne täyttävät uusi perämoottoreit koskevt ilmnssteiden hllintmääräyksien vtimukset. Tämä sertifiointi edellyttää, että tietyt säädöt on setettu tehtn normien mukn. Tästä syystä tehtn tuotteelle määräämää huoltomenettelyä on noudtettv trksti j, sikäli kuin mhdollist, plttv lkuperäisen suunnittelun ikomuksiin. Päästöjen hllintlitteiden j -järjestelmien huollon, vihdon ti korjuksen voi suoritt mikä thns kipinäsytytteisten venemoottorien korjusliike ti yksityinen korjj. PÄÄSTÖJEN TODISTUSKYLTTI HUOLTO Päästöhyväksyntämerkki, jost näkyvät päästötsot sekä suorn päästöihin liittyvät moottorin tekniset tiedot, on kiinnitetty moottoriin vlmistuksen yhteydessä. c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j c - d - e - f - g - h - i - j - Tyhjäkäynti Moottorin hevosvoimi Iskutilvuus Moottoriteho kilowttein Vlmistuspäivä Tuoteryhmän numero Moottorituoteryhmän säädelty päästörj Moottorituoteryhmän säädelty päästörj Suositeltv sytytystulpp j -väli Polttoineletkun läpäisyprosentti OMISTAJAN VASTUU Omistjn ti käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti mhdollist moottorin tehdssetuksi suuremmt päästötsot. 34 fin

43 Trkstus- j huoltoiktulu ENNEN JOKAISTA KÄYTTÖÄ Trkist moottorin öljytso. Lisätietoj on Polttoine j öljy Moottoriöljyn trkstus j lisäys. Trkist, että nrullinen hätäktkisin smmutt moottorin. Trkist perämoottorin kiinnitys veneen peräpeiliin. Jos perämoottorin ti lustn kiinnittimissä hvitn löysyyttä, kiristä moottorin lustn kiinnittimet määriteltyyn tiukkuuteen. Kun etsit löysyyden merkkejä, ktso, puuttuuko perämoottorin peräpeiliknnkkeest mterili ti mli perämoottorin lustn kiinnikkeiden j peräpeilin knnkkeiden välisen liikkeen seuruksen. Ktso myös, näkyykö perämoottorin peräpeiliknnkkeiden j veneen peräpeilin välillä liikkumisen merkkejä (nostolevy/ kiinnitysknnke). Kuvus Nm l-in. l-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet Trkist silmämääräisesti, ettei polttoinejärjestelmässä ole vuotoj ti vikoj. Trkist, ettei ohjusjärjestelmässä ole hnkvi ti irtonisi osi. Trkist, etteivät potkurin lvt ole vhingoittuneet. Trkist, etteivät hydrulisen ohjuksen yhteet j letkut (jos vrustettu) vuod ti ole vurioituneet. Trkist hydrulisen ohjusnesteen tso, jos vrustettu. JOKAISEN KÄYTÖN JÄLKEEN Huuhtele perämoottorin jäähdytysjärjestelmä, jos venettä on jettu suolisess, likisess ti mutisess vedessä. Ktso tämän oppn koht Jäähdytysjärjestelmän huuhtelu. Pese pois kikki suoljäämät j huuhdo potkurin pkoksuukko j vihteistokotelo puhtll vedellä suolisess vedessä jon jälkeen. Jos jt suolisess vedessä, trkst moottori j moottorin komponentit suolkertymien vrlt. Ktso tämän oppn kohdst Moottorin puhdistusohjeet (käyttö suolisess vedessä). JOKA 100. KÄYTTÖTUNTI TAI KERRAN VUODESSA, KUMPI TAHANSA SATTUU ENSIN Vihd moottoriöljy j öljynsuodtin. Öljy on vihdettv usemmin, jos moottori käytetään vikeiss oloiss, esim. pitempiikiseen uisteluun. Ktso tämän oppn kohdst Moottoriöljyn vihto. Trkist silmämääräisesti, ettei termosttiss ole syöpymiä ti rikkinäistä joust. Vrmist, että termosttti sulkeutuu täysin huoneenlämpötilss jälleenmyyjäplvelu. Trkist, ettei vähäpineisess polttoineensuodttimess ole lik. Vihd suodtin trvittess. Ktso tämän oppn kohdst Polttoinejärjestelmä. Trkist perämoottorin lustn kiinnittimet, joill perämoottori kiinnitetään veneen peräpeiliin. Kiristä kiinnittimet ilmoitettuun tiukkuuteen jälleenmyyjäplvelu. Kuvus Nm l-in. l-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet HUOLTO Trkist korroosionsuoj-nodit. Trkist usemmin, jos jetn suolisess vedessä. Ktso tämän oppn kohdst Korroosionsuoj-nodi. fin 35

44 HUOLTO Tyhjennä j vihd vihteistokotelon voiteluine. Ktso tämän oppn kohdst Vihteistokotelon voitelu. Trkst kku. Ktso tämän oppn kohdst Akun trkstus. Kun käytät moottori suolisess vedessä, poist sytytystulpt j sivele ohut kerros juuttumisenestoinett pelkästään sytytystulpn kierteisiin. Asenn sytytystulpt tkisin pikoilleen. Ktso tämän oppn koht Sytytystulppien trkstus j vihto. Putkilon viitenro Kuvus Käyttökoht Osnumero 81 Juuttumisenestoine Sytytystulppien kierteet Trkist ruuvien, mutterien j muiden kiinnittimien kireys jälleenmyyjäplvelu. Lisää Quickleen-pesuinett polttoinesäiliöön. Putkilon viitenro Kuvus Käyttökoht Osnumero Quickleen- moottorij polttoinejärjestelmä n pesuine Polttoinesäiliö Trkist, että kopn tiivisteet ovt ehjät j hyväkuntoiset. 8M Trkist, että kopn sisäpuolen äänenvimennuksen vhtomuovi (jos vrustettu) on ehjää j hyväkuntoist. Trkist, että imuilmn äänenvimennin (jos vrustettu) on piklln. Trkist, että tyhjäkäynnin äänenvimennin (jos vrustettu) on piklln. Trkist, ettei ilmnottosennelmn letkunkiristimiä j kumisuojuksi (jos vrustettu) ole löysällä. JOKA 300. KÄYTTÖTUNNIN JÄLKEEN TAI KERRAN KOLMESSA VUODESSA Trkist Power Trim -yksikön neste. Lisätietoj on Power Trim -nesteen trkistus. Vihd vesipumpun siipipyörä jälleenmyyjäplvelu. 1. Voitele ylävetokselin rihlt jälleenmyyjäplvelu. Trkist johdotus j liittimet jälleenmyyjäplvelu. Vihd lturin käyttöhihn. Ktso tämän oppn koht Lturin vetohihnn trkstus jälleenmyyjäplvelu. Vihd sytytystulpt ENNEN SÄILYTYSKAUTTA Ktso tämän oppn kohdst Säilytys olevill ohjeill. 1. Vihd vesipumpun siipipyörä usemmin, jos ilmenee ylikuumenemist ti hvitn vedenpineen lenemist. 36 fin

45 HUOLTO Huoltoiktulun trr (150-nelithtinen) Seurvss tulukoss näkyvät kuvkkeet j yleinen kuvus moottoriss olevst huoltoiktulutrrst Kuvke Määritelmä Kuvke Määritelmä Vihd Trkst Moottoriöljy j suodtin Vihteistokotelon voiteluine Sytytystulpt Termosttti Vähäpineinen polttoineensuodtin Anodit Apulitehihn Vesipumpun siipipyörä fin 37

46 Jäähdytysjärjestelmän huuhtelu Huuhtele perämoottorin sisäiset vesiknvt mkell vedellä in suolisess, sstuneess ti mutisess vedessä jon jälkeen. Tämä utt estämään jäämien kertymistä j sisäisten vesiknvien tukkeutumist. HUOMAUTUS: Perämoottori voi oll kippi- ti pystysennoss huuhtelun ikn. 1. Smmut moottori j pne perämoottori joko käyttösentoon (pystysuorn) ti kippisentoon. 2. Irrot lkopn huuhteluliitin. HUOLTO 3. Irrot huuhteluliittimen suojus j kierrä vesiletku huuhteluliittimeen Käännä vesihn uki (enintään puoliksi) j nn veden virrt jäähdytysjärjestelmän läpi noin 15 minuutti. 5. Huuhtelun päätyttyä ktkise veden syöttö j irrot vesiletku. 6. Asenn huuhteluliittimen suojus piklleen. Aset huuhteluliitin tkisin lkoppn. Ylkopn irrotus j sennus IRROTUS Av yläkopp vetämällä kopn tkslp ulospäin. Nost yläkopp irti moottorist. ASENNUS 1. Lske yläkopp moottorin päälle fin

47 HUOLTO 2. Lske kopn etuos ls ensin j kytke sitten etukopn koukkuun. Lske kopp piklleen j pin kopn tkosst, jott se lukkiutuu piklleen. Vrmist, että kopp on pitävästi kiinni yrittämällä vetää kopn tkpäätä ylöspäin Ylä- j lkopn puhdistusohjeet TÄRKEÄÄ: Muovipinnn pyyhkiminen kuivn iheutt pieniä pintnrmuj. Kostut pint in ennen puhdistust. Älä käytä suolhppo sisältäviä pesuineit. Noudt puhdistus- j vhusmenettelyä. PUHDISTUS- JA VAHAUSMENETTELY 1. Ennen pesu huuhdo kopist puhtll vedellä lik j pöly, jotk voivt nrmutt pint. 2. Pese kopt puhtll vedellä j miedoll hnkmttomll sippull. Pese pehmeällä, puhtll rievull. 3. Kuiv perusteellisesti pehmeällä, puhtll rievull. 4. Vh pint hnkmttomll utokiillokkeell (kiiltäville pinnoille trkoitetull kiillokkeell). Poist vh käsin puhtll, pehmeällä rievull. 5. Poist pienet nrmut Mercury Mrinen Cowl Finishing Compound -vlmisteell ( K 1). Moottorin puhdistusohjeet (käyttö suolisess vedessä) Jos moottori käytetään suolisess vedessä, irrot yläkopp j vuhtipyörän knsi. Trkist moottori j moottorin komponentit suolkertymien vrlt. Pese pois mhdolliset suolkertymät moottorist j moottorin komponenteist mkell vedellä. Vro roiskuttmst vettä ilmnsuodttimeen ti -ottoon j lturiin. Ann moottorin j komponenttien kuivu pesun jälkeen. Suihkut Quicksilverin ti Mercury Precision Luricntsin Corrosion Gurd -korroosionestoinett moottorin j moottorin komponenttien metllipinnoille. Älä päästä Corrosion Gurd -suihkett kosketuksiin lturin vetohihnn ti hihnpyörien knss. TÄRKEÄÄ: Älä päästä voiteluinett ti Corrosion Gurd -suihkett kosketuksiin lturin vetohihnn ti hihnpyörien knss. Vetohihn voi luist j vhingoittu, jos sille sivellään voiteluinett ti suihkutetn Corrosion Gurd -suihkett. Putkilon viitenro 120 Corrosion Gurd Akun trkstus Kuvus Käyttökoht Osnumero Moottorin j moottorin komponenttien ulkoiset metllipinnt. Akku on trkstettv säännöllisesti, jott vrmistetn moottorin oike käynnistymiskyky. TÄRKEÄÄ: Lue kun mukn toimitetut turv- j huolto-ohjeet Q55 fin 39

48 1. Smmut moottori ennen kun huolto. 2. Vrmist, ettei kku pääse liikkumn. 3. Akkukpelin nvt on pidettävä puhtin, kireinä j oikein sennettuin. Positiivinen positiiviseen j negtiivinen negtiiviseen. 4. Vrmist, että kuss on sähköä johtmton suojus, jok estää kun npojen vhingoss tphtuvt oikosulut. Polttoinejärjestelmä! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. TÄRKEÄÄ: Kerää j säilytä polttoine hyväksytyssä stiss. Pyyhi läikkynyt polttoine heti pois. Polttoinevuotojen pyyhkimiseen käytetty mterili täytyy hävittää hyväksyttyyn stin. Ennen polttoinejärjestelmän minkään osn huoltmist: 1. Smmut moottori j irrot kku. 2. Huoll polttoinejärjestelmä hyvin ilmstoidull lueell. 3. Trkst, ettei huoltotyön jäljiltä synny polttoinevuotoj. POLTTOAINEPUTKISTON TARKASTUS Trkst silmämääräisesti, ettei polttoineletkuss ole hlkemi, pisumi, vuotoj, kovettumi ti muit vurioiden merkkejä. Jos jokin näistä vioist hvitn, polttoineletku on vihdettv uuteen. VÄHÄPAINEINEN POLTTOAINEENSUODATIN Vähäpineist suodtint voidn huolt kuten yleisiä huoltokohteit, mutt suurpineinen suodtin on suuren pineen ll, j se tulee huolltt vltuutetull jälleenmyyjällä. Irrotus 1. Käännä virtlukko OFF-sentoon. HUOLTO 40 fin

49 HUOLTO 2. Siirrä nostokhv niin, ettei lukitusliusk kosket kiinnikettä Nostokhv Lukitusliusk kiinnitetty kiinnikkeen lle 3. Käytä nostokhv j vedä polttoineen suodtin ulos ukost. Siirrä polttoineletku trvittess niin, ettei se kosket kiinnikettä polttoineen suodtint nostettess. 4. Pin polttoineletkun irrotusslvt sisään j irrot polttoineletkut polttoineensuodttimest. 5. Aset lletku letkunpidikkeeseen, jott se ei pääse putomn suodtinreikään. 6. Poist polttoineen suodtin nostokhvst. c c - Polttoineletkun irrotusslp Vähäpineinen polttoineensuodtin Letkun pidike fin 41

50 Asennus 1. Aset nostokhv polttoineen suodttimen päälle. Asenn uusi polttoineensuodtin niin, että nuoli osoitt moottori kohti. 2. Kiinnitä polttoineletkut polttoinesuodttimeen tiuksti lukkoletkuliittimillä. 3. Tutki silmämääräisesti, vuotko suodtin kääntämällä virt-vin "RUN" (käy) -sentoon, jolloin polttoinett pkotetn suodttimeen. Korj polttoinevuodot jos trpeen. 4. Asenn vhtomuovi tkisin ukkoon. Aset nostokhv niin, että lukitusliusk kiinnitetään kiinnikkeen lle. Korroosionsuoj-nodi HUOLTO Perämoottoriss on korroosionsuoj-nodej eri kohdiss. Anodi utt suojmn perämoottori glvniselt korroosiolt nten omn metllins syöpyä hitsti perämoottorin metllien semest. Kukin nodi pitää trkst joittin, etenkin suolisess vedessä, joss syöpyminen on nopemp. Korroosiosuojn ylläpitämiseksi nodi pitää viht ennen kuin se on syöpynyt kokonn. Älä ml ti pinnoit nodi suoj-ineill, sillä tämä vähentää nodin tehokkuutt. Vihteistokotelon kummllkin puolell on kksi nodi. Lisäksi peräpeilikiinnikesennelmn pohjn on sennettu yksi nodi Potkurin vihto! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 42 fin

51 HUOLTO 1. Vihd perämoottori vplle (N). N Suorist potkurimutterin pidikkeen tivutetut liuskt. 3. Aset puuplikk vihteistokotelon j potkurin väliin, jott potkuri pysyy piklln, j irrot potkurin mutteri Vedä potkuri suorn irti kselist. Jos potkuri on juuttunut kseliin eikä sitä s irti, irrotut potkuri vltuutetull jälleenmyyjällä. 5. Levitä potkurikseliin Extreme-voiteluinett ti PTFE:tä sisältävää 2-4-C-voiteluinett fin 43

52 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikseli 8M PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 TÄRKEÄÄ: Jott potkurin np ei ruostuisi j juuttuisi potkurikseliin kiinni (etenkin suolisess vedessä), levitä koko potkurikselille in suositeltu voiteluinett suositeltvin huoltovälein sekä in, kun potkuri irrotetn. FLO-TORQ II -POTKURIT 1. Asenn potkuri kselille pkkuksess olevill komponenteill. 2. Aset lukkomutteri vetolitteen kulussovittimen kohotettujen nstojen päälle j kiristä lukkomutteri ilmoitettuun kireyteen. 3. Kiinnitä lukkomutteri tivuttmll liuskt ylös lukkomuttereit vsten. c d e g h f c - d - e - f - g - h - Etupinelevy Vetoyksikön kulus Potkuri Vetoyksikön kulussovitin Lukkomutteri Lukkomutteri Kohotetut nstt Liuskt tivutettu lukkomutteri vsten Kuvus Nm l-in. l-ft Potkurin mutteri FLO-TORQ IV -POTKURIT 1. Asenn potkuri kselille pkkuksess olevill komponenteill. 2. Kiristä lukkomutteri ilmoitettuun tiukkuuteen. 44 fin

53 HUOLTO 3. Kiinnitä lukkomutteri tivuttmll kolme liusk vetolitteen kulussovittimen uriin. c d e g f c - d - e - f - g - Etupinelevy Vetoyksikön kulus Potkuri Vetoyksikön kulussovitin Lukkomutteri Lukkomutteri Liuskt tivutettu uriin Kuvus Nm l-in. l-ft Potkurin mutteri Sytytystulppien trkstus j vihto 1. Irrot sytytystulppien johdot. Vedä kumihtut irti sytytystulpist fin 45

54 HUOLTO 2. Irrot sytytystulpt j trkst ne Vihd sytytystulpp, jos elektrodi on kulunut ti eristin on krke, hljennut, rikkinäinen ti kuplinut ti jos jlometlli ei näy sytytystulpn elektrodiss. TÄRKEÄÄ: Tulpn väri ei ehkä heijst trksti sen kunto. Jott villinen tulpp voidn määrittää trksti, trkst tulpn elektrodin jlometlli. Jos jlometlli ei ole näkyvissä, vihd tulpp Jlometlli 4. Säädä sytytystulpn kärkiväli. Ktso lisätietoj kohdst Tekniset tiedot Kikkien sytytystulppien kärkiväli on trkistettv j korjttv trpeen mukn ennen sentmist.. Mitt kärkiväli välystulkill ti npmittrill. Älä käytä kiilmist kärkivälin trkistustyöklu kärkivälin trkstmiseen ti säätämiseen. 46 fin

55 HUOLTO c. Jos säätö on trpeen, älä koskn irrot keskielektrodi väkisin. Tämä on erittäin tärkeää kikentyyppisille sytytystulpille, joiden mdoituselektrodiss ti keskielektrodiss on pltin ti iridiumi sisältävä kulumpint. d. Jos kärkiväliä joudutn ljentmn, tee se työklull, jok inostn vetää mdoituselektrodi tksepäin koskettmtt keskielektrodi, posliini ti mdoituselektrodin kulumos. e. Jos kärkiväli joudutn sulkemn, nput mdoituselektrodi vrovsti kovn pintn. 5. Käyttö suolisess vedessä Sivele ohut kerros juuttumisenestoinett pelkästään sytytystulpn kierteisiin. Putkilon viitenro Kuvus Käyttökoht Osnumero 81 Juuttumisenestoine Sytytystulppien kierteet Puhdist ennen sytytystulppien sentmist lik sytytystulppien istukoist. Asenn tulpt sormikireydelle j kiristä sitten vielä 1/4 kierrost ti määritysten mukn. Kuvus Nm l-in. l-ft Sytytystulpp Sulkkeiden vihto TÄRKEÄÄ: Pidä in mukn vrsulkkeit. Perämoottorin sähköpiirejä suojtn ylikuormitukselt johdoiss olevill sulkkeill. Jos sulke pl, yritä löytää j korjt ylikuormituksen syy. Jos syytä ei löydy, sulke voi pl uudestn. Av sulkkeen pidin j ktso sulkkeen sisällä olev hopenväristä nuh. Jos nuh on rikki, vihd sulke. Vihtosulkkeen mpeerirvon on oltv sm kuin vnhn sulkkeen. - Suojus - c - Vrsulkkeenpitimet Sulkkeen pidin d - Sulke 4 - SYTYTYS 20 A - sytytysjärjestelmä e - Sulke 2 - POLTTOAINE 20 A - polttoineen syöttö h c g d f - Sulke 1 - DIAGNOSTIIK KA 2 A - dignostiikn/ veneen (lisälitteen) johtosrj g - Sulke 3 - RUORI 15 A - 14-nstinen kukosäätimen johtosrj / kopn trimmiktkisin h - Ehjä sulke i - Plnut sulke i f e fin 47

56 HUOLTO Lturin vetohihnn trkstus 1. Irrot kolme ruuvi, joill vuhtipyörän kopp on kiinnitetty moottoriin. Nost vuhtipyörän kopp irti moottorist. - Vuhtipyörän knsi - Ruuvit (3) Trkst lturin vetohihn. - Lturin vetohihn Ann vltuutetun myyjäliikkeen viht hihn, jos jokin seurvist vioist hvitn. Murtumi hihnn tkpuolell ti hihnn V-uriss. Huomttvi kulumi urien juuriss. Öljyn turvottm kumios. Krkeiksi muuttuneit hihnpintoj. Kulumisen merkkejä hihnn reunoill ti ulkopinnoill. 4. Asenn vuhtipyörän kopp kolmell ruuvill. Kiristä ruuvit ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Vuhtipyörän kopn ruuvit 8 71 Voitelukohdt 1. Voitele seurvt Extreme-voiteluineell ti PTFE:tä sisältävällä 2-4-C-voiteluineell. 48 fin

57 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikseli 8M PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 Potkurikseli Ktso kohdst Potkurin vihto potkurin irrotus- j sennusohjeet. Peitä koko potkurikseli voiteluineell potkurinvn ruostumisen j kseliin juuttumisen estämiseksi Voitele seurvt PTFE:tä sisältävällä 2-4-C-voiteluineell ti Extreme-voiteluineell. Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Ohjuskpeli Q 1 Extreme-voiteluine Ohjuskpeli 8M Ohjuskpelin rsvnipp (jos vrusteen) Pyöritä ohjuspyörää, jott ohjuskpelin pää vetäytyy täysin perämoottorin kippiputken sisään. Voitele nipn kutt. - Nipp - Ohjuskpelin pää 47651! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää kokonn tkisin ennen voiteluineen levittämistä. fin 49

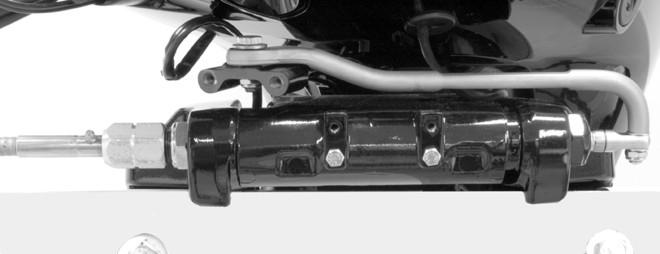

58 3. Voitele seurvt ohuell öljyllä. HUOLTO Ohjuksen yhdystngon kääntöpisteet - voitele pisteet Power Trim -nesteen trkistus 1. Kllist perämoottori täysin ylös -sentoon j kiinnitä kippuksen tukivrsi Poist täyttökorkki j trkist nestemäärä. Nestepinnn tulee oll täyttöukon lreunn tsoll. Lisää Quicksilverin ti Mercury Precision Luricntsin Power Trim Steering Fluid -nestettä. Jos sitä ei ole stvn, käytä utomttivihteistonestettä (ATF). 50 fin

59 HUOLTO Putkilon viitenro 114 Kuvus Käyttökoht Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste Power trim -säiliö Q Moottoriöljyn vihto MOOTTORIÖLJYN TILAVUUS Moottoriöljyn tilvuus on noin 6 litr (6.3 US qt). TÄRKEÄÄ: Kllist perämoottori ulos- j ylöspäin pystysennon ohi yhdeksi minuutiksi, jott sisällä olev öljy pääsee vlumn öljypohjn. ÖLJYNVAIHTOMENETTELY 1. Kllist perämoottori ulos- j ylöspäin pystysennon ohi yhdeksi minuutiksi, jott sisällä olev öljy pääsee vlumn öljypohjn. 2. Kllist perämoottori pystysuorn sentoon. 3. Käytä 16 mm (5/8 in.) vint j löysää öljyn tyhjennysventtiiliä niin, että sitä voidn kääntää käsin. Vro vmst venttiiliä niin pljon, että öljyä pääsee vlumn pois. 4. Kiinnitä sisäläpimitltn 12 mm (7/16 in.) tyhjennysletku öljyn tyhjennysventtiiliin. Aset letkun toinen pää sinmukiseen stin. 5. Löysää öljyn tyhjennysventtiiliä 2 1/2 kierrost öljyn vluttmiseksi. Älä käännä yli 2 1/2 kierrost. TÄRKEÄÄ: Älä löysää öljyn tyhjennysventtiiliä yli 2 1/2 kierrost. Öljytiiviste voi vurioitu, jos venttiiliä löysätään yli 2 1/2 kierrost. 6. Kun öljy on vlutettu, kiristä öljyn tyhjennysventtiili käsin (myötäpäivään) j poist öljyn tyhjennysventtiili. 7. Kiristä öljyntyhjennysventtiili ilmoitettuun tiukkuuteen. Puhdist venttiilin lue öljystä. Kuvus Nm l-in. l-ft Öljyn tyhjennysventtiili fin 51

60 HUOLTO TÄRKEÄÄ: Öljyntyhjennysventtiilin liik kiristäminen voi vurioitt öljypohj c c - Öljyn tyhjennysventtiili Tyhjennysletku Löysää enintään 2 1/2 kierrost ÖLJYNSUODATTIMEN VAIHTO 1. Irrot öljystin tulpp j kiinnitä läpimitltn 12 mm (7/16 in.) tyhjennysletku liittimeen. Aset letkun toinen pää sinmukiseen stin. 2. Av vnh suodtin kiertämällä suodtint vsemmlle. 3. Ann öljyn vlu stist j poist öljyn tyhjennysletku. 4. Puhdist öljystiss mhdollisesti olev öljy j senn tulpp. 5. Puhdist öljynsuodttimen sennuspohj. Voitele suodttimen tiiviste puhtll öljyllä. Älä käytä rsv. Ruuv uutt suodtint kiinni kunnes tiiviste koskett pohj. Kiristä vielä 3/4 1 kierros. - - c - d - Löysää Öljynsuodtin Öljysti Tyhjennysletku c d ÖLJYN TÄYTTÖ 1. Poist öljyn täyttökorkki j lisää noin 6 litr (6.3 US qt) suositeltu öljyä. Tämä tuo öljytson käyttölueen keskiväliin. 52 fin

61 HUOLTO 2. Käytä moottori tyhjäkäynnillä viisi minuutti j trkist, ettei vuotoj ole. Smmut moottori. Jott sdn trkk öljytsolukem, nn moottorin jäähtyä vähintään tunnin jn ennen öljytson trkistmist. Lisätietoj on kohdss Polttoine j öljy Moottoriöljyn trkstus j lisäys. HUOMAUTUS: Jos öljytso trkistetn viiden minuutin kuluess moottorin smmuttmisest, stu lukem stt oll jop 1 litrn verrn (1 US qt) liin mtl. Ann moottorin jäähtyä vähintään tunnin jn ennen öljytson trkistmist Vihteistokotelon voitelu Vihteistokotelon voiteluinett lisättäessä ti vihdettess trkst silmämääräisesti, onko voiteluineess vettä. Jos vettä esiintyy, se on voinut lskeutu pohjlle j vluu ulos ennen voiteluinett, ti se on voinut sekoittu voiteluineeseen nten sille mitomisen ulkonäön. Jos vettä huomtn, trkstut vihteistokotelo myyntiliikkeessä. Jos voiteluineess esiintyy vettä, se voi iheutt lkerien ennenikisen vin, ti jäätymislämpötilss se jäätyy j vhingoitt vihteistokotelo. Trkst, ettei vihteistokotelost vlutetuss voiteluineess ole metllihiukksi. Vähäinen määrä metllihiukksi osoitt normli vihteiston kulumist. Suhteettomn suuri määrä metllipölyä ti suurehkoj hiukksi (lstuj) stt osoitt epänormli kulumist, j vihteisto on syytä trkstutt vltuutetuss myyntiliikkeessä. VAIHTEISTOKOTELON TYHJENNYS 1. Aset perämoottori pystysuorn käyttösentoon. 2. Irrot potkuri. Lisätietoj on kohdss Potkurin vihto. 3. Aset perämoottorin lle vlutussti. fin 53

62 HUOLTO 4. Poist tuuletustulpp j täyttö-/tyhjennystulpp. Tyhjennä voiteluine Tuuletustulpp Täyttö-/tyhjennystulpp VAIHTEISTOKOTELON VOITELUAINETILAVUUS Vihteistokotelon voiteluinetilvuus (keskimäärin) Oikelle pyörivä Vsemmlle pyörivä 830 ml (28.1 fl oz) VAIHTEISTOKOTELON VOITELUAINESUOSITUS Mercury ti Quicksilver High Performnce -vihteistovoiteluine. VOITELUAINETASON TARKISTUS JA VAIHTEISTOKOTELON TÄYTTÖ 1. Aset perämoottori pystysuorn käyttösentoon. 2. Irrot öljytiln tuuletustulpp/tiivisteluslevy. 3. Poist täyttö-/tyhjennystulpp. Pne voiteluineputki täyttöreikään j lisää voiteluinett, kunnes sitä näkyy tuuletusreiästä Tuuletusreikä Täyttöreikä TÄRKEÄÄ: Vihd vurioituneet tiivisteluslevyt. 54 fin

63 HUOLTO 4. Lopet voiteluineen lisääminen. Asenn tuuletustulpp j tiivisteluslevy, ennen kuin poistt voiteluineputken. 5. Poist voiteluineletku j senn puhdistettu täyttö-/tyhjennystulpp j tiivisteluslevy tkisin. fin 55

64 Säilytyksen vlmistelu SÄILYTYS Päätrkoituksen perämoottorisi säilytysvlmisteluss on suojt sitä ruosteelt, korroosiolt j sisälle jääneen veden jäätymisen iheuttmilt vurioilt. Seurvi säilytystoimenpiteitä on noudtettv, kun perämoottorisi vlmistelln tlvisäilytystä ti muut pitempiikist (vähintään 2 kk:n) säilytystä vrten. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. POLTTOAINEJÄRJESTELMÄ TÄRKEÄÄ: Alkoholi (etnoli ti metnoli) sisältävä ensiini voi iheutt hpon muodostumist säilytyksen ikn j vhingoitt polttoinejärjestelmää. Jos käytettävä ensiini sisältää lkoholi, polttoinesäiliö, polttoineletku j moottorin polttoinejärjestelmä on syytä tyhjentää mhdollisimmn trkkn ensiinistä. TÄRKEÄÄ: Perämoottoriss on suljettu polttoinejärjestelmä, kun moottori ei käy. Suljetuss järjestelmässä moottorin muuss polttoinejärjestelmässä kuin polttoinesäiliössä olev polttoine pysyy stiilin normlien säilytysjksojen ikn ilmn että polttoineen stiloimisineit trvitsee lisätä. Täytä polttoinesäiliö j moottorin polttoinejärjestelmä lisäineell käsitellyllä (stiloidull) polttoineell, jok utt estämään lkn j hrtsin muodostumist. Noudt seurvi ohjeit. Knnettv polttoinesäiliö kd trvittv määrä Quickstor-polttoineenstilointiinett polttoinesäiliöön (noudt stiss olevi ohjeit). Kllistele polttoinesäiliötä edestkisin stilointiineen j polttoineen sekoittmiseksi. Pysyvästi sennettu polttoinesäiliö kd trvittv määrä Quickstor-polttoineenstilointiinett erilliseen stin (noudt stin ohjeit) j sekoit se noin yhteen litrn (1 qt.) ensiiniä. Kd tämä seos polttoinesäiliöön. Putkilon viitenro 124 Kuvus Käyttökoht Osnumero Quickstorpolttoineenstilointi ine Polttoinesäiliö 92-8M Perämoottorin ulko-osien suojus Pikk mlipinnn nrmut. Kysy jälleenmyyjältä korjusmli. Suihkut Quicksilverin ti Mercury Precision Luricntsin Corrosion Gurd -korroosionestoinett metllipinnoille (pitsi korroosiosuoj-nodeille). Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Ulkoiset metllipinnt Q55 Moottorin sisäosien suojelu TÄRKEÄÄ: Ktso sytytystulppien oike irrotusmenettely kohdst Huolto Sytytystulppien trkstus j vihto. Vihd moottoriöljy j suodtin. Irrot sytytystulpt. Suihkut noin 30 ml (1 fl oz) Storge Sel -ruosteenestoinett jokiseen sytytystulpn reikään. 56 fin

65 SÄILYTYS Putkilon viitenro 119 Kuvus Käyttökoht Osnumero Storge Sel - ruosteenestoine Sytytystulppien reiät Q03 Käynnistä vin-/käynnistyskytkin moottorin pyörittämiseksi käynnistysjkson läpi, jolloin Storge Sel -nestettä kulkee kikkille sylintereihin. Asenn sytytystulpt. Vihteistokotelo Tyhjennä vihteistokotelo j lisää siihen uutt voiteluinett (ktso koht Vihteistokotelon voitelu). Perämoottorin sijoitus säilytystä vrten Säilytä perämoottori pystysennoss, jott vesi pääsee vlumn siitä pois. HUOMAUTUS Perämoottori voi vurioitu, jos sitä säilytetään kllistettun. Jäähdytysknviin jäänyt vesi ti potkurin pkoksuukkoon j vihteistoon keräytynyt vesi voivt jäätyä. Aset perämoottori ivn ls. Akun säilytys Noudt kun vlmistjn säilytys- j ltusohjeit. Poist kku veneestä j trkist nesteen tso. Lt trpeen mukn. Säilytä kku kuivss j viileässä pikss. Trkist määräjoin nesteen tso j lt kku säilytyksen ikn. fin 57

66 Käynnistysmoottori ei pyöritä moottori MAHDOLLISET SYYT Nrullinen hätäktkisin ei ole "RUN" (jo) -sennoss. Plnut 15 mpeerin sulke. Trkist 14-nstinen kukosäätimen johtosrj/kopn trimmiktkisin/ päävirtrelesulke. Lisätietoj on kohdss Huolto. Perämoottorin vihde ei ole vpll. Heikko kku ti kkuliitokset ovt löysällä ti syöpyneet. Virtlukko rikki. Johdotus ti sähköliitos villinen. Käynnistysmoottorin solenoidin ti pusolenoidin vik. Moottori ei käynnisty MAHDOLLISIA SYITÄ Väärä käynnistysmenettely. KtsoKäyttö -os. Vnh ti likist ensiiniä. Polttoinett ei pääse moottoriin. Polttoinetnkki on tyhjä. Polttoinetnkin ilm-ukko ei ole uki ti sen edessä on este. Polttoineletku on irronnut ti tittunut. Polttoineensuodtin on tukoss. KtsoHuolto -os. Polttoinepumppu rikki. Polttoinetnkin suodttimess on este. Sytytysjärjestelmän os rikki. Sytytystulpt ovt likiset ti villiset. KtsoHuolto -os. Moottori käy epätsisesti MAHDOLLISIA SYITÄ Ylikuumennus - Vroitustorvi ei toimi. Alhinen öljynpine. Trkist öljyn tso. Sytytystulpt ovt likiset ti villiset. Ktso Huolto- os. Väärä setus j säädöt. Polttoineen rjoitettu pääsy moottoriin.. Moottorin polttoinesuodttimess on este. Ktso Huolto- os.. Polttoinesäiliön suodttimess on este. c. Kiinnijuuttunut lponestoventtiili, jollistg käytetään pysyvästi sisäänrkennetuiss polttoinesäiliöissä. d. Polttoineletku on mutkll ti puristuksiss. Polttoinepumpun toiminthäiriö. Sytytysjärjestelmän osn toiminthäiriö. VIANETSINTÄ 58 fin

67 Tehon menetys MAHDOLLISIA SYITÄ Ylikuumeneminen - vroitustorvi ei toimi. Alhinen öljynpine. Trkist öljytso. Ksu ei vudu kokonn. Vurioitunut ti väärän kokoinen potkuri. Moottorin virheellinen joitus, säätö ti setukset. Vene on ylikuormitettu ti kuorm on väärin sijoitettu. Liik vettä pilssissä. Veneen pohj on likinen ti vurioitunut. Akku ei pidä ltust MAHDOLLISIA SYITÄ VIANETSINTÄ Akun liitännät löysällä ti syöpyneet. Alhinen elektrolyyttitso kuss. Kulunut ti heikkotehoinen kku. Sähköisten lisävrusteiden liillinen käyttö. Villinen tssuuntj, lturi ti jännitteensäädin. Avoin piiri lturin ntojohtimess (johdinsulke). fin 59

68 OMISTAJAN HUOLTOAPU Huoltopu PAIKALLINEN KORJAUSPALVELU Jos Mercury-perämoottorin sisältävä veneesi trvitsee huolto, vie se vltuutetulle jälleenmyyjälle. Vin vltuutetut jälleenmyyjät ovt erikoistuneet Mercuryn tuotteisiin, j heillä on tehtn kouluttmt meknikot, erikoistyöklut j -välineet sekä idot Quicksilver-ost j -lisälitteet moottorin huoltmiseksi sinmukisesti. HUOMAUTUS: Quicksilver-ost j -lisävrusteet ovt Mercury Mrinen suunnittelemi j vlmistmi nimenomn tätä moottori vrten. HUOLTO POISSA KOTOA Jos et ole pikllisen myyjäliikkeen lähellä j trvitset huolto, ot yhteys lähimpään vltuutettuun jälleenmyyjään. Jos jostin syystä et pysty smn huolto, ot yhteys lähimpään huoltokeskukseen. Ot Yhdysvltin j Kndn ulkopuolell yhteys lähimpään Mrine Powerin knsinväliseen huoltokeskukseen. VARASTETTU MOOTTORI Jos moottorisi vrstetn, ilmoit välittömästi poliisivirnomisille j Mercury Mrinelle mlli j srjnumerot sekä kenelle tkisin sdust moottorist tulee ilmoitt. Tämä tieto pidetään Mercury Mrinen tietoknnss uttmn poliisivirnomisi j myyntiliikkeitä löytämään vrstetut moottorit. TARVITTAVAT TOIMET UPPOAMISEN JÄLKEEN 1. Ot ennen ylösnosto yhteys vltuutettuun Mercury-jälleenmyyjään. 2. Ylösnoston jälkeen trvitn välitöntä vltuutetun Mercury-jälleenmyyjän ntm huolto, jott vähennetään vkvien moottorivurioiden mhdollisuutt. HUOLTOVARAOSAT! VAARA Vältä tuliplo- ti räjähdysvr. Mercury Mrinen tuotteiss olevt sähkö-, sytytys- j polttoinejärjestelmien ost on vlmistettu niin, että ne täyttävät Yhdysvltin j knsinväliset määräykset tuliplo- j räjähdysvrn minimoimiseksi. Älä käytä sellisi sähkö- ti polttoinejärjestelmän vrosi, jotk eivät täytä näitä stndrdej. Kun huolletn sähkö- j polttoinejärjestelmiä, kikki ost on sennettv j kiristettävä sinmukisesti. Venemoottorien odotetn toimivn suurimmn osn käyttöiästään täysksull ti lähes täysksull. Niiden odotetn myös toimivn sekä mkeiss että suolisiss vesissä. Nämä olosuhteet vtivt lukuisi erikoisosi. OSIA JA LISÄVARUSTEITA KOSKEVAT KYSELYT Kikki Mercury Precision Prts :in ti Quicksilver Mrine Prts nd Accessories :in lkuperäisiä tuotteit koskevt tiedustelut on osoitettv piklliselle vltuutetulle jälleenmyyjälle. Jos osi j lisävrusteit ei ole vrstoss, jälleenmyyjillä on niiden oiket tilusjärjestelmät. Moottorin mlli j srjnumero trvitn oikeiden osien tilmiseksi. ONGELMIEN RATKAISU Tyytyväisyytesi Mercury-tuotteeseen on jälleenmyyjälle j meille tärkeää. Jos sinull on moottorisi koskev ongelm, kysymys ti huoli, ot yhteys vltuutettuun Mercury-jälleenmyyjään. Mikäli trvitset lisäpu: 1. Puhu myyntiliikkeen myyntipäällikön ti huoltopäällikön knss. 2. Jos kysymystäsi, huoltsi ti ongelmsi ei pystytä rtkisemn jälleenmyyntiliikkeessä, ot yhteys Mercury Mrinen huoltotoimistoon sdksesi pu. Mercury Mrine utt sinu j myyjäliikettä rtkisemn kikki ongelmt. Asiksplvelu trvitsee seurvt tiedot: Nimesi j osoitteesi Päiväjn puhelinnumerosi 60 fin

69 Moottorin mlli- j srjnumerot Jälleenmyyjän nimen j osoitteen Mitä ongelm koskee OMISTAJAN HUOLTOAPU MERCURY MARINEN ASIAKASPALVELUN YHTEYSTIEDOT Jos trvitset pu, soit, fks ti kirjoit lueellsi sijitsevn toimistoomme. Ilmoit päiväpuhelinnumerosi, jos ott yhteyttä postitse ti fksitse. Yhdysvllt, Knd Puhelin Fksi Verkkosivut English Frnçis English Frnçis Mercury Mrine W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Austrli, Tyynenmeren lue Puhelin Fksi Brunswick Asi Pcific Group Bessemer Drive Dndenong South, Victori 3175 Austrli Euroopp, Lähi-Itä, Afrikk Puhelin Fksi Brunswick Mrine Europe Prc Industriel de Petit-Rechin B-4800 Verviers, Belgi Meksiko, Keski-Amerikk, Etelä-Amerikk, Kriinmeri Puhelin Fksi Mercury Mrine Interchnge Circle North Mirmr, FL Yhdysvllt Jpni Puhelin Kisk Co., Ltd Knnecho, Ski-ku Fksi Ski-shi, Osk , Jpni Asi, Singpore Puhelin Fksi Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd 29 Loyng Drive Singpore, Oppiden tilus Ennen oppiden tilmist kirjoit muistiin seurvt tiedot moottoristsi: Mlli Hevosvoim Srjnumero Vuosi fin 61

70 YHDYSVALLAT JA KANADA Jos hlut lisäoppit Mercury Mrine -moottoristsi, ot yhteys lähimpään Mercury Mrine -jälleenmyyjään ti seurvn osoitteeseen: Mercury Mrine Puhelin Fksi Postiosoite (920) (vin USA) (920) (vin USA) YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Mercury Mrine Attn: Pulictions Deprtment P.O. Box 1939 Fond du Lc, WI Ot yhteys lähimpään Mercury Dieselin vltuutettuun huoltokeskukseen, kun hlut tilt lisäoppit, joit on stviss omlle moottorillesi. Lähetä seurv tiluslomke mksun knss osoitteeseen: Mercury Mrine Attn: Pulictions Deprtment W6250 West Pioneer Rod P.O. Box 1939 Fond du Lc, WI Toimitusosoite: (Kirjoit selvästi ti koneell - tämä on osoitelippusi) Nimi Osoite Postitoimipikk Kupunki Postinumero M OMISTAJAN HUOLTOAPU Määrä Os Vrstonumero Hint Yhteensä Yhteensä. 62 fin

71 PERÄMOOTTORIN ASENNUS Mercury Mrinen vlidoimt moottorien kiinnitysost TÄRKEÄÄ: Mercury Mrine toimitt vlidoituj kiinnittimiä j sennusohjeit, mukn lukien kiristystiedot, kikkien perämoottoriemme mukn, jott ne voidn kiinnittää oikein veneiden peräpeileihin. Perämoottorin väärä sennus voi iheutt suorituskyky- j luotettvuusongelmi, jotk puolestn voivt kyseenlist turvllisuuden. Noudt kikki perämoottorien sennukseen liittyviä ohjeit. ÄLÄ senn veneeseen mitään muut lisälitett perämoottorin mukn toimitetuill kiinnittimillä. Älä esimerkiksi senn veneeseen hinusurheiluun trkoitettuj tnkoj ti sisääntulotikkit perämoottorin mukn toimitetuill kiinnittimillä. Muiden tuotteiden sentminen veneeseen näillä kiinnitysosill heikentää kyseisten kiinnitysosien kykyä kiinnittää perämoottori oikein j turvllisesti peräpeiliin. Perämoottoreiss, jotk edellyttävät vlidoituj kiinnitysosi, on seurv trr peräpeilin kiristimessä Peräpeilikiinnikkeeseen sennetut lisävrusteet Mercury Mrinen tietoon on tullut, että tietyt myynnin jälkeiset veneen lisälitteet, kuten hätäsisääntulotikkt, mtln veden nkkurit, peräpeilin kiilsrjt j hinusurheilukiinnityslitteet, on kiinnitetty veneeseen smoill kiinnikkeillä kuin ne, joill perämoottori on kiinnitetty peräpeiliin (ti tsuslevyyn). Smn kiinnikkeen käyttäminen sekä lisälitteen että moottorin kiinnittämisessä veneeseen heikentää kiinnikkeiden kykyä ylläpitää oike kiinnitysruuvin kuorm. Vene, joss on löysiä moottorin kiinnikkeitä, iheutt suorituskyky-, kestävyys- j turvllisuusongelmien mhdollisuuden.! VAARA Estä veneen hllinnn menetyksestä johtuvt vkvt vmmt ti kuolem. Moottorin löysät kiinnikkeet sttvt iheutt peräpeilikiinnikkeen heikkenemisen, mikä iheutt kuljettjn veneenhllintkyvyn vähenemisen. Vrmist in, että moottorin kiinnikkeet kiristetään määriteltyyn tiukkuuteen. HYVÄKSYTTÄVÄ LISÄVARUSTEIDEN ASENTAMINEN PERÄPEILIKIINNIKKEESEEN Kun moottori on kiinnitetty peräpeiliin ti tsuslevyyn moottorin sennusohjeiden mukisesti, veneeseen voidn liittää lisälite peräpeilikiinnikkeessä oleviin käyttämättömiin pultinreikiin kuvn 1 mukisesti. Seurv luettelo nt lisäohjeit lisävrusteiden sentmisest peräpeilikiinnikkeeseen. Lisävrusteiden kiinnikkeiden on kuljettv veneen peräpeilin ti tsuslevyn läpi. fin 63

72 PERÄMOOTTORIN ASENNUS Asennus ei s iheutt häiriöitä, kuten lisälitteen kiinnityslevyn nojmist peräpeilikiinnikkeeseen. Ktso kuv 1. f e c d Kuv 1 - Vähimmäisvälys 3,175 mm (0.125 in.) - Lisälitteen kiinnikkeen reun c - Peräpeilikiinnikkeen seinä d - Säde e - Moottorin kiinnikkeet f - Lisälitteen vlmistjn toimittmt kiinnikkeet sennettu moottorin käyttämättömien kiinnikereikien läpi 64 fin

73 PERÄMOOTTORIN ASENNUS EI HYVÄKSYTTÄVÄ LISÄVARUSTEIDEN ASENTAMINEN TÄRKEÄÄ: Älä käytä kiinnikkeitä, joill moottori on kiinnitetty veneeseen (peräpeiliin ti tsuslevyyn), mihinkään muuhun trkoitukseen kuin moottorin kiinnittämiseksi veneeseen. 1. Älä kiinnitä lisävrustett peräpeilikiinnikkeeseen tukemttomn. Ktso kuv 2. Kuv Älä kiinnitä lisälitett veneeseen moottorin kiinnitysosill. Ktso kuv 3. c Kuv 3 - Moottorin kiinnikkeet - Peräpeilikiinnike c - Lisävruste fin 65

74 PERÄMOOTTORIN ASENNUS 3. Älä senn kiiloj ti levyjä peräpeilikiinnikkeen j peräpeilin (ti tsuslevyn) väliin. Ktso kuv 4. Kuv 4 - Veneen peräpeili ti tsuslevy - Peräpeilikiinnike c - Kiil/levy c Tärkeitä tietoj Veneiden vrustelust, johon sisältyy moottorin kunnollinen sennus, on tullut vuosien mittn yhä monimutkisemp. Tästä syystä Mercury Mrine suosittelee, että moottoreiden sennuksen suoritt Mercuryn vltuutettu jälleenmyyjä. Jos jätät tämän suosituksen huomioimtt, j sennt moottorin itse, vrmist että luet j seurt huolell seurvi ohjeit. Ohjeiden noudttmtt jättäminen voi joht vkvn tpturmn ti jop kuolemn. HUOMAUTUS: Älä senn lisäpolttoinepumppu tämän moottorin polttoinejärjestelmään. Veneen sopiv moottoriteho! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX fin

75 PERÄMOOTTORIN ASENNUS Vihteell käynnistymisen estäminen! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin vihteell käynnistymisen. Polttoinejärjestelmä LISÄPOLTTOAINEPUMPPU TÄRKEÄÄ: Älä senn lisäpolttoinepumppu tämän moottorin polttoinejärjestelmään. POLTTOAINEEN VIRTAUSRAJOITUSTEN VÄLTTÄMINEN TÄRKEÄÄ: Komponenttien lisääminen polttoineen syöttöjärjestelmään (suodttimet, venttiilit, liitokset yms.) voi rjoitt polttoineen virtust. Tämä voi iheutt moottorin smmumisen hitll nopeudell j/ti lihn polttoineseoksen syötön suurill kierroksill, mikä voi iheutt moottorivurioit. VÄHÄISEN LÄPÄISYN POLTTOAINELETKUVAATIMUS Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. PAINEENALAISIA KANNETTAVIA POLTTOAINESÄILIÖITÄ KOSKEVAT EPA- SÄÄNNÖKSET Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetut, perämoottoreiden knss käytettäviksi trkoitetut knnettvt polttoinejärjestelmät ovt täysin tiivistettyjä (pineistettuj) rvoon 34,4 kp (5.0 psi). Nämä säiliöt sttvt sisältää: Ilmn tuloukko, jok vutuu j päästää ilm sisään, kun polttoinett imetään säiliöstä. Ilmn tuloukko, jok vutuu (ilmutuu) ilmkehään, jos pine ylittää 34,4 kp (5.0 psi). FDV-HANAA (FUEL DEMAND VALVE) KOSKEVAT VAATIMUKSET Ain kun käytetään pineistettu polttoinesäiliötä, FDV-hn on sennettv polttoineletkuun polttoinesäiliön j moottorin välille. FDV-hn estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. FDV-hnss on mnulinen vputus. Mnulist vputust voidn käyttää (pinmll sisään) hnn vmiseen (ohitukseen), jos hnss on polttoinetukos. - - FDV-hn - sennettu polttoineletkuun polttoinesäiliön j moottorin välille Mnulinen vputus c - Ilmus-/veden tyhjennysukot c fin 67

76 POLTTOAINETANKIT Knnettv polttoinetnkki Vlitse veneestä sopiv pikk moottorin polttoineletkulle sopivlt etäisyydeltä j kiinnitä tnkki piklleen. Pysyvä polttoinetnkki PERÄMOOTTORIN ASENNUS Pysyvät polttoinetnkit on sennettv ln j mn turvstndrdien mukisesti, joihin kuuluvt suositukset mdoituksest, lpon estost, tuuletuksest jne. POLTTOAINEENSYÖTTÖMODUULIN RIKASTUSMENETTELY Polttoineensyöttömoduulist (FSM) ei ole ukko ympäröivään ilmn. Polttoineensyöttömoduuliin, polttoineletkuihin j korkepinekiskoon jäänyt ilm pineistuu hiukn, kun virt-vin kytketään päälle polttoinejärjestelmän olless kuiv ti tyhjennetty. Virt-vimen uudet päällekytkemiset eivät pineist ilm lisää polttoineensyöttömoduulin rikstuksen suorittmiseksi loppuun. Liin tiheä käynnistäminen stt lopult vurioitt polttoinepumppuj. Polttoineensyöttömoduuliin jäänyt ilm on poistettv polttoinejärjestelmän rikstmiseksi. Tämä voidn tehdä liittämällä työklu korkepinekiskon Schrderventtiiliin j tyhjentämällä järjestelmä nopesti hyväksyttyyn stin ti pyörittämällä moottori. Polttoineensyöttömoduulin rikstminen polttoineen pinemittrill Tyhjennystyöklu on polttoineensyöttömoduulin rikstmiseen suositeltv menetelmä, mutt se ei in onnistu käytännössä. Tvoitteen on tyhjentää korkepinekiskoon jäänyt ilm Schrder-venttiilin testiporttiin liitetyn tyhjennystyöklun kutt. Tyhjennysventtiilin vminen käynnistämisen ikn mhdollist ilmn poistumisen polttoineensyöttömoduulist j korkepinekiskost. Menetelmää tulee käyttää veneissä, joiss perämoottoriin tulev polttoinemäärä on rjoitettu, joiss on tkiskuventtiili ti joiss on verrttin suuri määrä polttoinett, kosk niissä on pitkä polttoineensyöttöletku ti veden erottv polttoineensuodtin. Jos rikstinpllo on sennettu, sillä voidn lyhentää moottorin käynnistämiseen kuluv ik rikstmisviheess. 1. Vrmist, että moottori on tsisesti pystysennoss. 2. Vrmist, että veneen polttoineensyöttöletku on liitetty perämoottorin polttoinejärjestelmän tuloliittimeen. 3. Liitä polttoineen pinemittri korkepineputkiston Schrder-venttiiliin. Polttoineen pinemittrisrj A03 Test polttoinepumpun pineen; voidn käyttää polttoinepineen vputtmiseen fin

77 PERÄMOOTTORIN ASENNUS 4. Kiinnitä polttoinemittrin tyhjennysletku sinmukiseen stin ylimääräisen polttoineen tlteenottmiseksi. c c - Polttoineen pinemittrin tyhjennysventtiili Schrder-venttiili Tyhjennä letku sinmukiseen stin 5. Av polttoinemittrin tyhjennysventtiili j käännä virt-vin ON-sentoon. Polttoinepumput käyvät noin kolme viisi sekunti. 6. Käännä virt-vin OFF-sentoon j sitten ON-sentoon. Polttoinepumput käyvät noin kolme viisi sekunti. Jtk tätä smmutus- j käynnistysmenettelyä, kunnes polttoineess ei ole juuri linkn ilmkupli. HUOMAUTUS: Jos perämoottorin polttoinejärjestelmä ei rikstu 15 käynnistyksen jälkeen, trkist, onko moottoriin tulevss polttoineensyöttöletkuss vuotoj. Korj trpeen mukn. Jos vuotoj ei löydy, perämoottoriin tulev polttoinejärjestelmä on ehkä liin rjoittv. Korj ongelm j yritä uudelleen. 7. Poist polttoineen pinemittri. 8. Käännä virt-vin ON-sentoon. Kun polttoinepumppu lkk käymästä, käynnistä moottori. Moottori ei ehkä käynnisty ensimmäisellä yrityksellä. Moottori käy epätsisesti tyhjäkäynnillä enintään kksi minuutti, kun loppu ilm tyhjenee polttoinejärjestelmästä. Polttoineensyöttömoduuliin rikstus (polttoine loppunut -til) Tyhjennystyöklu on polttoineensyöttömoduulin rikstmiseen suositeltv menetelmä, mutt se ei in onnistu käytännössä. Kun veneen polttoinejärjestelmässä ei ole polttoinett, se voidn rikst ilmn tyhjennystyöklu. Tvoitteen on tyhjentää polttoinejärjestelmään jäänyt ilm polttoineenruiskuttimien kutt moottori pyöritettäessä, jott polttoinett pääsee polttoinemoduuliin. Tätä menetelmää voidn käyttää veneissä, joiss perämoottoriin tulev polttoinejärjestelmä on vähemmän rjoittv j sisältää suhteellisen vähän polttoinett: lyhyt polttoineletku, ei veden erottv polttoineensuodtint ti suodtin on jo rikstettu. Jos rikstinpllo on sennettu, sillä voidn lyhentää moottorin käynnistämiseen kuluv ik rikstmisviheess. 1. Vrmist, että moottori on tsisesti pystysennoss. 2. Vrmist, että veneen polttoineensyöttöletku on liitetty perämoottorin polttoinejärjestelmän tuloliittimeen. fin 69

78 PERÄMOOTTORIN ASENNUS 3. Käännä virt-vin ON-sentoon. Polttoinepumput käyvät noin kolme viisi sekunti. 4. Käännä virt-vin käynnistyssentoon j vput vin. Elektroninen ohjusmoduuli (ECM) ohj käynnistimen ktivoimist. Käynnistin stt jtk pyörimistä enintään khdeksn sekunti. HUOMAUTUS: Kun tyhjennetty polttoinejärjestelmä rikstetn, polttoinejäämät sttvt sd moottorin käymään epätsisesti j pysähtymään, mikä lyhentää moottorin pyörimisik 5. Jtk virt-vimen päälle- j käynnistyssyklillä, kunnes moottori jtk käymistä. TÄRKEÄÄ: Ann käynnistysmoottorin jäähtyä sekunti täysien khdeksn sekunnin pyöritysten välillä. Rjoit tphtumien määrä enintään kymmeneen khdeksn sekunnin pyöritykseen. 6. Kun moottori käynnistyy, se stt käydä epätsisesti tyhjäkäynnillä enintään kksi minuutti, kun loppu ilm tyhjenee polttoinejärjestelmästä. 7. Jos polttoinejärjestelmä ei rikstu kymmenen khdeksn sekunnin pyörityksen ikn, käytä iemp menettelyä Polttoineensyöttömoduulin rikstminen polttoineen pinemittrill polttoinejärjestelmän rikstmiseksi. Asennustiedot Peräpeilin vähimmäisukko Moottorin keskiviiv khdelle moottorille - 66,0 cm (26 in.) Peräpeilin vähimmäisukko Yksi moottori Kksi moottori 84,2 cm (33 in.) 149,9 cm (59 in.) Perämoottorin nostminen 1. Poist yläkopp. 2. Asenn nostolust vuhtipyörään kolmell pultill. Kiristä pultit kunnoll. 3. Ruuv nostosilmukk nostolustn. 4. Yhdistä nostolite, jonk vähimmäisnostokpsiteetti on 450 kg (1000 l) nostosilmukkn. 70 fin

79 PERÄMOOTTORIN ASENNUS 5. Nost perämoottori j set se peräpeilin päälle. - - Nostolust Nostosilmukk Vuhtipyörän vedin/nostorengs T Poist vuhtipyörän moottorist. Käytetään moottorin nostmiseen. Kuljetuskiinnikkeen poisto 1. Poist kksi yläruuvi j löysää kht lruuvi. 2. Liu't kuljetuskiinnike pois lruuveilt. 3. Kiristä lruuvit ilmoitettuun tiukkuuteen. c c c - Kuljetuskiinnike Yläruuvit Alruuvit Kuvus Nm l-in. l-ft Alruuvit 7,9 70 fin 71

80 Ohjuskpeli - oikenpuolimminen reittikpeli 1. Voitele O-renkn tiiviste j koko kpelin pää. PERÄMOOTTORIN ASENNUS Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4-C 2. Työnnä ohjuskpeli kippiputkeen. 3. Kiristä mutteri ilmoitettuun tiukkuuteen. O-renkn tiiviste j koko kpelin pää Q Kuvus Nm l-in. l-ft Mutteri Ohjuksen yhdystngon kiinnittimet (jos sennettu) TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelin moottoriin, täytyy kiinnittää erityisellä luslevykntisell pultill ("" osnumero ) j itselukittuvill nilonvuorisill lukkomuttereill ("c" j "d" osnumero ). Näitä lukkomuttereit ei s koskn korvt tvllisill muttereill (eilukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon. 72 fin

81 PERÄMOOTTORIN ASENNUS! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. - - Aluslevykntinen erikoispultti ( ) Sileät luslevyt c c - Nilonvuorinen lukkomutteri ( ) d - Nilonvuorinen lukkomutteri ( ) d Kuvus Nm l-in. l-ft Aluslevykntinen erikoispultti Nilonvuorinen lukkomutteri "d" Nilonvuorinen lukkomutteri "c" Kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierrost. Koko ohjuksen yhdystnko ohjuskpeliin khdell litteällä luslevyllä j nilonvuorisell lukkomutterill. Kiristä mutteri piklleen, kierrä sitten uki 1/4 kierros. Koko ohjuksen yhdystnko moottoriin luslevykntisell erikoispultill j lukkomutterill. Kiristä ensin luslevykntinen erikoispultti j kiristä sitten lukkomutteri määritettyyn momenttiin. fin 73

82 PERÄMOOTTORIN ASENNUS Perämoottorin suositellun sennuskorkeuden määrittäminen 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d f c - d - e - f - Perämoottorin sennuskorkeuden määrittämiseen suositelln yhtenäistä viiv Ktkoviivt esittävät niitä äärimmäisiä korkeuksi, joiss perämoottorin sennus on tunnetusti onnistunut Tätä viiv voidn käyttää perämoottorin sennuskorkeuden määrittämisessä, jos tvoitteen on inostn mksiminopeus Tätä viiv voidn voidn käyttää khden perämoottorin sennuksen sennuskorkeuden määrittämisessä Perämoottorin sennuskorkeus (perämoottorin sennuskiinnikkeen korkeus veneen peräpeilin pohjlt mitttun). Korkeuksille, jotk ylittävät 56,0 cm (22 in.)suositelln yleensä potkuri, jok on suunniteltu pinttoimintn. Veneen odotettu mksiminopeus (mph). HUOMAUTUS 1. Perämoottori tulee sent peräpeiliin trpeeksi korkelle, jott pkoksuukko pysyy vähintään 25,4 mm (1 in.) vedenpinnn yläpuolell, kun moottori käy tyhjäkäyntinopeudell. Pkoksuukon pitäminen vedenpinnn yläpuolell ehkäisee pkoksun rjoittumist. Pkoksun rjoittuminen joht huonoon tyhjäkäyntisuoritukseen. 2. Lisää 12,7 cm (5 in.) lueteltuihin sennuskorkeuksiin, kun kyseessä on XL-mlli. 3. Perämoottorin sennuskorkeus ei s oll yli 63,5 cm (25 in.) L-mlleill, 76 cm (30 in.) XL-mlleill. Jos perämoottori sennetn korkemmlle, vihteistokotelon komponentit sttvt vurioitu. Asennuskorkeuden lisääminen vikutt yleensä seurvsti: vähentää ohjuskireyttä lisää huippunopeutt lisää veneen vkutt iheutt potkurin irtomisen plnmisen ikn 74 fin

83 PERÄMOOTTORIN ASENNUS Perämoottorin sennusreikien porminen TÄRKEÄÄ: Ennen sennusreikien pormist, ktso koht Perämoottorin suositellun sennuskorkeuden määrittäminen j senn perämoottori lähimpään suositeltuun sennuskorkeuteen. 1. Merkitse sennusreiät peräpeiliin käyttämällä peräpeilin poruskiinnikettä. - - c - Por pureiät Peräpeilin poruskiinnike Peräpeilin keskiviiv c 2757 Peräpeilin poruskiinnike A2 Autt moottorin sentmisess toimimll mllin moottorin sennusrei'ille Por neljä13,5 mm:n (17/32 in.) sennusreikää fin 75

84 Perämoottorin kiinnittäminen peräpeiliin KIINNITYSPULTIT PERÄMOOTTORIN ASENNUS Perämoottorin peräpeilin sennusost - toimitetn perämoottorin mukn Osnumero Osn nimi Kuvus 8M Perämoottorin sennuspultti pituus ½-20 x 5,00" (3,25" kierre) Nilonvuorinen lukkomutteri ½ Litteä luslevy 1,50 tuumn hlkisij Litteä luslevy 0,875 tuumn hlkisij Osnumero Stvill olevt perämoottorin sennuspultit Kuvus pituus ½-20 x 2,50" (1,25" kierre) pituus ½-20 x 3,50" (1,25" kierre) pituus ½-20 x 4,00" (2,25" kierre) pituus ½-20 x 4,50" (2,25" kierre) 8M pituus ½-20 x 5,00" (3,25" kierre) pituus ½-20 x 5,50" (3,25" kierre) pituus ½-20 x 6,50" (2,75" kierre) 8M M pituus ½-20 x 7,50" (2,75" kierre) pituus ½-20 x 8,00" (2,75" kierre) VENEEN PERÄPEILIN RAKENTEEN TARKISTAMINEN TÄRKEÄÄ: Määritä veneen peräpeilin vhvuus. Perämoottorin lukkomutterien j kiinnityspulttien pitää yltää 75 Nm (55 l-ft). kiristysmomenttiin veneen peräpeilin pinumtt ti murtumtt. Jos veneen peräpeili pinuu ti hlkeilee tässä kireydessä, peräpeilirkennelm ei ehkä ole riittävä. Veneen peräpeiliä tulee vhvist ti kuormitettv luett ljent Peräpeili pinuu pultin kiristysmomentin tki Peräpeili murtuu pultin kiristysmomentin tki 76 fin

85 PERÄMOOTTORIN ASENNUS Käytä steikollist momenttivint peräpeilin vhvuuden määrittämiseen. Jos pultti ti mutteri kiertyy edelleen mutt steikon momenttilukem ei ksv, se merkitsee sitä, että peräpeili pinuu kokoon. Kuormitusluett voi suurent käyttämällä suuremp luslevyä ti peräpeilin vhvikelevyä Peräpeilin suuri luslevy Peräpeilin vhvikelevy PERÄMOOTTORIN KIINNITTÄMINEN PERÄPEILIIN TÄRKEÄÄ: Peräpeilin kiinnityspinnn on oltv litteä pituudelt 3,17 mm (0.125 in.). Peräpeilin kiinnityspinnss ei s oll portit. Peräpeilin kiinnityspultin sisäluslevyn on oltv litteä pituudelt 3,17 mm (0.125 in.) Porrs (ei sllit) Peräpeilin kiristimen j veneen peräpeilin välinen rko (ei sllit) fin 77

86 PERÄMOOTTORIN ASENNUS TÄRKEÄÄ: Veneen peräpeilin j perämoottorin peräpeilikiinnikkeen irrotussäteen lueell on pidettävä välys. Jos välystä ei ylläpidetä, seuruksen voi oll peräpeilin kiinnikkeen vurio j pettäminen. Mercury Mrinen peräpeilin poruskiinnikkeen sento voidn joutu säätämään, jott voidn vrmist peräpeilin kiinnikkeen irrotussäteen lueen oike välys Asennus 1. Pne veneilykäyttöön trkoitettu tiivisteinett pulttien vrsiin, ei kierteisiin. 2. Kiinnitä perämoottori oikenlisill sennusosill. Kiristä lukkomutterit ilmoitettuun tiukkuuteen. TÄRKEÄÄ: Vrmist, että vähintään kksi sennuspulttien täyttä kierrettä näkyy lukkomutterin päästä kiristyksen jälkeen. Lukkomutteri täytyy vetää kireälle siten, että se on pultin kierteissä muttei kosket pultin vrtt. 78 fin

87 PERÄMOOTTORIN ASENNUS HUOMAUTUS: Jott kiristysmomentin lukem olisi trkk, kiristä sennuslukkomuttereit perämoottorin sennuspulttien sijn. d c e c d ,500 tuumn läpimittisen perämoottorin sennuspultti (4) - 0,875 tuumn litteä luslevy (4) c - Nilonvuorinen lukkomutteri (4) d - 1,500 tuumn litteä luslevy (4) e - Veneilykäyttöön trkoitettu tiivisteine levitä pulttien vrsiin, ei kierteisiin. Kuvus Nm l-in. l-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet fin 79

88 PERÄMOOTTORIN ASENNUS Peräpeilikiinnikkeessä olev trr muistutt omistj siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on trkistettv ennen jokist käyttöä. Peräpeilikiinnikkeen trr Sähkö, polttoineletku j kontrollikpelit ASENNUSHOLKKI Asennus TÄRKEÄÄ: Jätä trpeeksi löysää sennusholkin j moottorin väliin vedettäville johtosrjoille, kkukpeleille j letkuille, jott vältytään rsitukselt j letkujen tittumiselt ti litistymiseltä. 80 fin

89 PERÄMOOTTORIN ASENNUS 1. Vedä letkut, johdot j kpelit sennussovittimen j etuholkin oiken ukon läpi, kuten kuvss. d e f c k i h g j Ruuvit (2) - Asennussovitin c - Asennusholkki d - Nopeusmittriputken ukko e - 14-nstisen veneen kukosäätimen johtosrjn ukko f - Akkukpelin ukko g - Lisälitteen johtosrjn ukko h - Vihdevijerin ukko i - Polttoineletkun ukko j - SmrtCrft-johtosrjn ti lisäjohtosrjn ukko k - Ksukpelin ukko 2. Kiinnitä sennusholkki j sennussovitin khdell ruuvill. Kiristä ruuvit ilmoitettuun tiukkuuteen. 3. Sido johdot, letkut j kpelit yhteen nippusiteellä. fin 81

90 PERÄMOOTTORIN ASENNUS HUOMAUTUS Trkst polttoineletkun kiristimen sento j vrmist, ettei se hnk ti leikk viereisiä johtosrjoj. - Nippuside Kuvus Nm l-in. l-ft Asennussovittimen kiinnitysruuvit 6 53 KAUKOSÄÄTIMEN JOHTOSARJA Vedä 14-nstinen veneen kukosäätimen johtosrj sennusholkin läpi. Kiinnitä kukosäätimen johtosrj 14-nstiseen liittimeen moottorin johtosrjss. Kiinnitä johtosrj pidikkeellä. c - 14-nstinen veneen kukosäätimen johtosrj - c - Pidike 14-npinen liitin fin

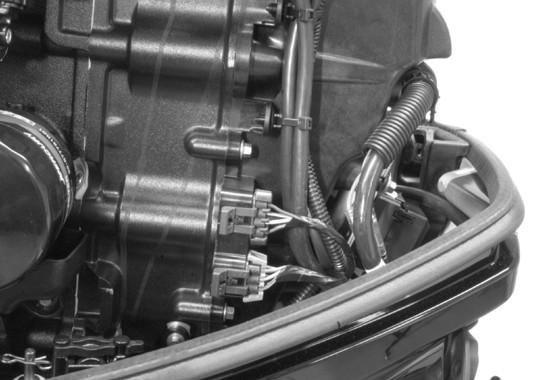

91 PERÄMOOTTORIN ASENNUS SMARTCRAFT-JOHTOSARJA JA VENEEN JOHTOSARJAN LIITÄNTÄ Jos veneessä on SmrtCrft- j/ti veneen (lisälitteen) johtosrj, reititä johtosrj sennusholkin läpi j liitä se moottoriss olevn liittimeen. - - Veneen (lisälitteen) johtosrjn liitin SmrtCrft-johtosrjliitäntä AKKUKAAPELIN LIITÄNNÄT Tähän perämoottoriin on lisätty tehtll 3,6 m (12 ft) #4 pint-ln kkukpelit. Jos trvitn tehtlt toimitettuj kkukpeleit pitempiä kpeleit, kpelin poikkipint-l on lisättävä. Ktso seurvst tulukost oike poikkipint-l pituuden perusteell. TÄRKEÄÄ: Käytä vin kuprisi kkukpeleit. Älä käytä lumiinisi virtkpeleit missään veneilysennuksess Kpelin poikkipint-l Kpelin pituus TÄRKEÄÄ: Seurvss tulukoss minittu kkukpelin pituus on plus- j miinuskpeleiden summ. Americn Wire Guge (AWG) Suurin pituus Metriä (jlk) 2 12,2 m (40 ft) 1 15,2 m (50 ft) 1/0 19,6 m (64 ft) 2/0 24,4 m (80 ft) fin 83

92 PERÄMOOTTORIN ASENNUS Yksi perämoottori (+) - Puninen tuppi - positiivinen (+) - Must tuppi - negtiivinen ( ) c - Käynnistyskku (-) c Kksi perämoottori Yhdistä mdoituskpeli (kpelikoko sm kuin moottorin kkukpeleill) käynnistyskkujen miinusnpojen ( ) väliin. (-) d c (-) d Puninen tuppi - positiivinen (+) - Must tuppi - negtiivinen ( ) c - Mdoituskpeli d - Käynnistyskku 84 fin

93 PERÄMOOTTORIN ASENNUS POLTTOAINELETKUN LIITÄNTÄ Kiinnitä erillinen polttoineletku liittimeen letkunkiristimellä. Aset letkunkiristin niin, ettei se hnk ti leikk viereistä johtosrj. HUOMAUTUS Trkst letkunkiristimen sento j vrmist, ettei se hnk ti leikk viereisiä johtosrjoj. Polttoineletkun koko Polttoineletkun minimisisählkisij (ID) on 9,5 mm (3/8 in.) j jokisess moottoriss on erillinen polttoineletku/polttoinesäiliöottojärjestelmä. - - Letkunkiristin Erillinen polttoineletku VAIHDEKAAPELIN ASENNUS Asenn kpelit kukosäätimeen seurmll kukosäätimen mukn tulleit ohjeit. HUOMAUTUS: Asenn ensin vihdekpeli moottoriin. Vihdekpeli on ensimmäinen kpeli, jok liikkuu, kun kukosäätimen käsios siirretään pois vp-sennost. 1. Aset kuko-ohjin j perämoottori vp-sentoon. fin 85

94 PERÄMOOTTORIN ASENNUS 2. Keskitä vihdekpelin nkkuriliitin vp-sennon pykälän kohdistusmerkkiin. - - Vihdekpelin nkkuriliitin Vp-sennon pykälän kohdistusmerkki Piknn liikkumvrn keskipiste ti vihdekpelin menetetty liike seurvsti:. Siirrä kukosäätimen khv vp-sennost eteenpäin j täyteen nopeuteen ("full speed"). Plut khv hitsti vp-sentoon. Merkitse "" kpeliin, jok noj kpelin pään ohjimeen.. Siirrä kukosäätimen khv vp-sennost eteenpäin j täyteen nopeuteen ("full speed"). Plut khv hitsti vp-sentoon. Merkitse "" kpeliin, jok noj kpelin pään ohjimeen. c. Tee keskimerkki "c" merkkien "" j "" keskiväliin." Kohdist kpelin pään ohjin tähän keskimerkkiin, kun sennt kpeli moottoriin. c Sovit vihdekpeli sennusholkin läpi. 5. Aset kukosäädin vp-sentoon fin

95 PERÄMOOTTORIN ASENNUS 6. Aset kotelon kuppi kotelon tskuun. 7. Sovit vihdekpelin pään ohjin vsten keskimerkintää, jok tehtiin kohdss 3. Aset vihdekpeli nkkuriliittimeen. Säädä kpelikotelo niin, että se liukuu vpsti kotelon kuppiin. 8. Kiinnitä vihdekpeli nkkuriliittimeen kiinnikkeellä. c d e c - d - e - Vihdekpelin pään ohjin Kiinnike Keskimerkintä Kpelikotelo Kotelon kuppi fin 87

96 9. Lukitse kotelo piklleen kpelislvll. PERÄMOOTTORIN ASENNUS - Kpelislp 10. Trkist vihdekpelisäädöt seurvsti:. Siirrä kukosäädin eteenpäin-vihteelle. Potkurikselin tulee oll lukittun vihteelle. Jos näin ei ole, säädä kotelo lähemmäs kpelin päätä.. Lit kukosäädin vp-sentoon. Potkurikselin tulee kääntyä ilmn vstust. Jos näin ei ole, säädä kotelo kuemms kpelin päästä. Toist viheet j. c. Vihd kukosäädin peruutukselle smll kun käännät potkuri. Potkurikselin tulee oll lukittun vihteelle. Jos näin ei ole, säädä kotelo kuemms kpelin päästä. Toist viheet - c. d. Siirrä kukosäädin vp-sentoon. Potkurikselin tulee kääntyä ilmn vstust. Jos näin ei ole, säädä kotelo lähemmäs kpelin päätä. Toist viheet - d. KAASUKAAPELIN ASENNUS Asenn kpelit kukosäätimeen seurmll kukosäätimen mukn tulleit ohjeit. 1. Aset kukosäädin vp-sentoon (N). N fin

97 PERÄMOOTTORIN ASENNUS 2. Sovit ksukpeli sennusholkin läpi Asenn ksukpeli ksuvipuun pidikkeen kiinnikkeellä. 4. Säädä kpelikotelo niin, että sennettu ksukpeli pitää ksuvivun vsten joutokäynnin rjoitint. 5. Aset kotelon kuppi koteloon. Aset kpelikotelo j kotelon kuppi kotelopidikkeeseen. c d c - d - Kiinnike Ksukpelin päänohjin Kpelikotelo Kotelon kuppi fin 89

98 PERÄMOOTTORIN ASENNUS 6. Lukitse kpeli pikoilleen kpelislp käyttäen. - Kpelislp fin
