1 2016, Mercury Mrine 8/9.9 j 9.9 Commnd Thrust/ProKicker -nelithtimoottorit Käyttö-, huoltoj sennusohjekirj 8M fin

2 fin

3 Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolen- j kunnosspidon vull voit nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö- j huolto-ohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että pidät tämän ohjekirjn trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine, Fond du Lc, Wisconsin, USA Nimi/ sem: John Pfeifer, pääjohtj, Mercury Mrine Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, ot yhteyttä jälleenmyyjään. Jälleenmyyjä voi myös nt käynnistys- j käyttötoimenpiteiden hvintoesityksen. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroituksi, huomutuksi j ilmoituksi yhdessä! knsinvälisen vrsymolin knss, kiinnitetään sentjn j käyttäjän huomio erityisohjeisiin niistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto. TÄRKEÄÄ: Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän käyttöj huolto-ohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä. fin i

4 ! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Mrine - moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun se on hyväksytty pinettvksi. Mercury Mrine, jonk toimintperitteet perustuvt jtkuvlle tuotekehitykselle, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrittelyjä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Tkuuilmoitus Ostmsi tuote toimitetn Mercury Mrinen myöntämällä rjoitetull tkuull. Tkuuehdot esitetään tämän tuotteen tkuuohjeess. Tkuuohje sisältää kuvuksen siitä, mitä tkuuseen sisältyy, mitä tkuu ei sisällä, kuink kun tkuusuoj kestää, kuink prhiten sd tkuusuoj, tärkeitä vstuuvpusluseit j korvusrjoituksisekä muit sinkuuluvi tietoj. Käy läpi nämä tärkeät tiedot. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Tunnistetiedot Kirj muistiin seurvt tiedot soveltuvin osin: Moottorin mlli j teho Moottorin srjnumero Välityssuhde Perämoottori Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Pkoksupäästöjen todistusnumero (vin Euroopss) ii fin

5 Yleistietoj Veneilijän velvollisuudet... 1 Ennen perämoottorin käyttöä... 1 Veneen sopiv moottoriteho... 1 Pikveneen j suuritehoisen veneen jo... 2 Kuko ohjuksell vrustetut perämoottorit... 2 Huomutus kuko ohjuksest... 2 Nrullinen hätäktkisin... 3 Vedessä olevien ihmisten suojminen... 5 Mtkustjien turvllisuusviesti ponttoni j knsiveneet... 5 Perältojen j vnvesien yli hyppiminen... 7 Vedenlisiin esteisiin osuminen... 7 Pkoksupäästöt... 8 Perämoottorin vrusteiden vlitseminen Suosituksi turvlliseen veneilyyn Srjnumeron kirjminen /9.9 nelithtimoottorien tekniset tiedot Osien tunnistenumerot vkiomllit Osien tunnistenumerot Commnd Thrust /ProKicker mllit Kuljetus Perämoottorin kntminen, säilytys j kuljetus sen olless irti veneestä Veneen/perämoottorin kuljetus trilerill hydrulisell kllistuksell vrustetut mllit Veneen/perämoottorin kuljetus trilerill mllit ilmn hydrulist kllistust Polttoine j öljy Polttoinevtimukset Vähäisen läpäisyn polttoineletkuvtimus Pineenlisi knnettvi polttoinesäiliöitä koskevt EPA säännökset FDV hn (Fuel Demnd Vlve) koskevt vtimukset Mercury Mrinen pineistettu knnettv polttoinesäiliö Polttoinesäiliön täyttäminen Moottoriöljysuositukset Moottoriöljyn trkistus Ominisuudet j hllintlitteet Ohjuskhvn ominisuudet Kukosäätimen toiminnot Vroitusjärjestelmä Hydrulinen kllistus (jos vrustettu) Perämoottorin jokulmn setus Peräpeilikulmn säätö Mtlss vedessä jo Perämoottorin kllistus Säätöevän säädöt fin iii

6 Käyttö Käynnistystä edeltävä trkistuslist Käyttö jäätymislämpötiloiss Käyttö suolisess ti likisess vedessä Perämoottorin käyttö lisämoottorin Käynnistystä edeltävät ohjeet Moottorin totutusjomenettely Moottorin käynnistys Ohjuskhvlliset mllit Moottorin käynnistys Kukosäätömllit Kuumn moottorin käynnistäminen Vihteenvihto Moottorin pysäytys Hätäkäynnistys Huolto Perämoottorin hoito EPA päästömääräykset Trkstus j huoltoiktulu Jäähdytysjärjestelmän huuhtelu Yläkopn irrotus j sennus Akun trkstus Ulkopinnn huolto Polttoinejärjestelmä Ohjuksen yhdystngon kiinnittimet Korroosionsuoj nodi Potkurin vihto Sulkkeen vihto Sähkökäynnistysmllit Sytytystulppien trkstus j vihto Jkohihnn trkstus Moottoriöljyn vihto Voitelukohdt Vihteistokotelon voitelu Hydrulisen kllistuksen nesteen trkistus Uponnut perämoottori Säilytys Säilytyksen vlmistelu Perämoottorin ulko osien suojus Moottorin sisäosien suojelu Vihteistokotelo Perämoottorin sijoitus säilytystä vrten Akun säilytys iv fin

7 Vinetsintä Käynnistysmoottori ei pyöritä moottori (sähkökäynnisteiset mllit) Moottori ei käynnisty Moottori käy epätsisesti Tehon menetys Akku ei pysy vrutuneen Omistjn huoltopu Huoltopu Oppiden tilus Asennus Mercury Mrinen vlidoimt moottorien kiinnitysost Veneen sopiv moottoriteho Vihteell käynnistymisen estäminen Perämoottorin vrusteiden vlitseminen Vähäisen läpäisyn polttoineletkuvtimus Perämoottorin sennus Kuko ohjimen sennus Ohjuksen yhdystngon kiinnittimet Kuko ohjimen johtosrjn liitäntä Ohjuskpelin sennus Akun sennus Sähkökäynnisteiset mllit Akun liitännät Potkurin sennus Huoltoloki Huoltolokikirj fin v

8 fin vi

9 Veneilijän velvollisuudet Käyttäjä (veneen kuljettj) on vstuuss veneen oikest j turvllisest käytöstä sekä veneessä olijoiden j muiden ihmisten turvllisuudest. Suosittelemme ehdottomsti, että jokinen käyttäjä lukee j ymmärtää tämän käyttöohjekirjn koko sisällön ennen perämoottorin käyttöä. Vrmist, että kuljettjn lisäksi veneessä on inkin yksi henkilö, jok on snut perusopstust perämoottorin käynnistyksessä j käytössä sekä veneen käsittelyssä siltä vrlt, että kuljettj ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirj huolellisesti. Opettele käyttämään perämoottorisi oikein. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voi utt estämään henkilövmmoj j tuotevurioit. Tässä ohjekirjss sekä moottoriss oleviss turvllisuusohjetrroiss käytetään seurvi turvllisuusvroituksi, jott kiinnität huomiot erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti kohtliseen vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. Veneen sopiv moottoriteho YLEISTIETOJA! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. fin 1

10 Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY YLEISTIETOJA XXX XXX Pikveneen j suuritehoisen veneen jo Jos perämoottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/perämoottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Kuko-ohjuksell vrustetut perämoottorit Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin käynnistymisen, kun vihde kytketään päälle muust kuin vp-sennost.! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. N Huomutus kuko-ohjuksest Ohjuksen yhdystnko, jok yhdistää ohjuskpelin moottoriin, on kiinnitettävä itselukittuvill muttereill. Näitä itselukittuvi muttereit ei s koskn korvt tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon. 2 fin

11 YLEISTIETOJA! VAARA Ohjuksen yhdystngon irtominen voi joht siihen, että vene tekee äkkinäisen, terävän käännöksen. Tämä mhdollisesti rju liike voi iheutt sen, että veneessä olijt lentävät yli lidn, mistä voi oll seuruksen vkvi vmmoj ti kuolem. - Itselukittuvt mutterit Nrullinen hätäktkisin Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt (esim. jos hän piskutuu vhingoss pois pikltn), että ktkisin ktivoituu. Ohjuskhvlliset perämoottorit j eräät kukosäädinmllit on vrustettu nrullisell hätäktkisimell. Nrullinen hätäktkisin voidn sent lisävrusteeksi yleensä kojelutn ti kuljettjn pikn viereiseen litn. Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. Nrun pituus on yleensä cm (4 5 feet.) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on kiinnike, jok kiinnitetään kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. ATTACH LANYARD RUN OFF c c - Hätäktkisimen nrun kiinnike Nrun trr Nrullinen hätäktkisin Lue seurvt turvllisuustiedot ennen kuin jtkt. fin 3

12 Tärkeitä turvllisuustietoj: Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Näin tphtuu, jos kuljettj puto vhingoss lidn yli ti liikkuu riittävän kus kuljettjn piklt veneen sisällä. Lidn yli putominen j vhingoss veneestä ulos piskutuminen tphtuu todennäköisemmin mtllitisiss kumiveneissä, klstusveneissä, urheiluveneissä j kevyissä, herkästi ohjutuviss veneissä, joit ohjtn käsikhvll. Lidn yli putominen j vhingoss piskutuminen johtuvt myös todennäköisemmin huonoist käyttötvoist, joihin kuuluvt istuimen selkänojn ti lidn päällä istuminen plnusnopeuksill, seisominen plnusnopeuksill, klstusveneen kohotetuill knsill istuminen, plnusnopeudell jo mtlss ti esteitä sisältävässä vedessä, otteen irrottminen ohjuspyörästä ti -khvst, jok vetää jompnkumpn suuntn, lkoholin ti huumeiden käyttö ti usklis veneen käsittely suurill nopeuksill. Vikk hätäktkisimen ktivointi pysäyttää moottorin välittömästi, veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee täyttä ympyräkäännöstä. Vene voi vpn kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt sinkoutu eteenpäin eteenpäin-liikkeen odottmttomn menetyksen tki. Tämä koskee erityisesti veneen etuosss olevi mtkustji, jotk sttvt sinkoutu keuln yli j mhdollisesti iskeytyä vihteiston koteloon ti potkuriin. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess. YLEISTIETOJA PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Trkist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä silmämääräisesti, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. 4 fin

13 Vedessä olevien ihmisten suojminen KUN RISTEILET YLEISTIETOJA Vedessä seisovn ti kelluvn ihmisen on vike väistää häntä kohti tulev venettä, vikk se liikkuisi hitstikin Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) perämoottorin vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. VENEEN OLLESSA PAIKALLAAN! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd perämoottori vplle j smmut se, ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Mtkustjien turvllisuusviesti ponttoni- j knsiveneet Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. fin 5

14 YLEISTIETOJA Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli fin

15 YLEISTIETOJA Perältojen j vnvesien yli hyppiminen Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Tällinen äkkinäinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli.! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin perämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen vähimmäisplnusnopeuden on oltv km/h (15 25 mph) Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Os perämoottorist ti koko perämoottori voi murtu irti j lentää veneeseen. fin 7

16 Vene voi yhtäkkiä viht suunt. Tällinen äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt perämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, perämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen perämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. TURVAOHJEET KÄSIKAHVALLA OHJATTAVILLE PERÄMOOTTOREILLE Ihmisiä ti kuorm ei s oll suorn perämoottorin edessä olevll lueell veneen liikkuess. Jos perämoottori osuu vedenliseen esteeseen, se kllistuu ylöspäin j voi iheutt henkilövmmn tällä lueell olevlle henkilölle. Puristusruuveill vrustetut mllit: Eräiden perämoottorien mukn toimitetn peräpeilikiinnikkeen puristusruuvit. Pelkkien kiinnikkeen puristusruuvien käyttö ei riitä kiinnittämään perämoottori kunnollisesti j turvllisesti peräpeiliin. Perämoottorin kunnolliseen sennukseen kuuluu moottorin pulttminen veneeseen peräpeilin läpi. Ktso trkemmt sennusohjeet kohdst Asennus Perämoottorin sennus.! VAARA Jos perämoottori ei kiinnitetä kunnoll, se voi irrot veneen peräpeilistä, mistä voi oll seuruksen venevurio, vkv vmm ti kuolem. Perämoottori on sennettv oikein sinmukisill kiinnitysosill ennen käyttöä. Älä kiihdytä tyhjäkäyntiä nopemmlle vesillä, joill voi oll vedenlisi esteitä, jos perämoottori ei ole kiinnitetty kunnoll peräpeiliin. Jos esteeseen osutn plnusnopeudell eikä perämoottori ole kiinnitetty kunnollisesti peräpeiliin, perämoottori stt noust irti peräpeilistä j pudot veneeseen. Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ YLEISTIETOJA Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi. 8 fin

17 YLEISTIETOJA! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. PYSYTTELE LOITOLLA PAKOKAASUALUEISTA Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/ odysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. HYVÄ TUULETUS Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: HUONO TUULETUS Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. fin 9

18 YLEISTIETOJA 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: Moottorin käyttö, kun vene on htss lituripikss Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: Veneen jokulm, joss keul on liin korkell Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: 10 fin

19 Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuorm (pino) kntokyvyn oslt (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. YLEISTIETOJA fin 11

20 - Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Srjnumeron kirjminen YLEISTIETOJA On tärkeää kirjoitt tämä numero muistiin vstisen vrlle. Srjnumero sijitsee kuvn mukisess kohdss. d Model Numer XXXXXXX Seril Numer XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX Me rc ury Mrine Brunswick Corp. Mde in Jpn XX c c - d - Srjnumero Mllitunnus Vlmistusvuosi CE-merkki (sikäli kuin soveltuu) 8/9.9-nelithtimoottorien tekniset tiedot Mllit Commnd Thrust/ProKicker Teho 5,88 kw (8 hv) 7,28 kw (9,9 hv) Sylinterien lukumäärä 2 Täysksun kierroslukulue Eteenpäinvihteen tyhjäkäyntinopeus Iskutilvuus Sylinterin läpimitt Iskunpituus Venttiilinvälys (kylmänä) Imuventtiili Pkoventtiili Suositeltv sytytystulpp Sytytystulpn kärkiväli /min 900 1/min 209,8 cm³ (12,8 cid) 55 mm (2,17 tuum) 44 mm (1,73 tuum) 0,13 0,17 mm (0,0051 0,0067 tuum) 0,18 0,22 mm (0,0071 0,0087 tuum) NGK DCPR6E 0,9 mm (0.035 in.) 12 fin

21 YLEISTIETOJA Mllit Commnd Thrust/ProKicker Välityssuhde 2,08:1 2.42:1 Suositeltv ensiini Suositeltv öljy Moottoriöljyn tilvuus Vihteistokotelon voiteluinetilvuus Akun teho (sähkökäynnistysmllit) Päästöjenhllintjärjestelmä Melu kuljettjn korvn luon (ICOMIA 39-94) dba Ohjuskhvn tärinä (ICO MIA 38-94) m/s² Lisätietoj on Polttoine j öljy Lisätietoj on Polttoine j öljy 800 ml (27,0 nesteunssi) 320 ml (10,8 nesteunssi) 370 ml (12,5 nesteunssi) 465 merikäynnistysmpeeri (MCA) ti 350 kylmäkäynnistysmpeeri (CCA) Moottorin muutos (EM) Vkiomllit 9.9 Commnd Thrust/ProKicker PT Osien tunnistenumerot vkiomllit SIVUNÄKYMÄ TYYRPUURISTA c - - Kopn slp Pelkän ksun pinike c - d - Ksun kitknsäätönuppi Vesipumpun trkistusukko e - Öljyntyhjennystulpp f - Peräpeilin kulmn esisetusnuppi g - Moottorin huuhtelutulpp h - Vihteiston öljytson tulpp e i - j - k - Veden sisäänotto Vihteistoöljyn täyttö-/tyhjennystulpp Säätöevä d g f h i k j fin 13

22 YLEISTIETOJA NÄKYMÄ EDESTÄ c d f e c - d - e - f - Rikstimen/nopen tyhjäkäynnin nuppi Öljynpineen vroitusvlo Polttoineletkun liitin Käynnistyskytkin (sähköinen ohjuskhv) Nrullinen hätäktkisin Apuohjimen jäykkyyden säätö 14 fin

23 NÄKYMÄ PAAPUURISTA YLEISTIETOJA c d c - d - Ohjuskhvn lukon vputusvipu Käynnistyskytkin (sähköinen ohjuskhv) Ohjuskitkn säätövipu (vin ohjuskhvllinen mlli) Kllistuksen lukitusnuppi fin 15

24 YLEISTIETOJA Osien tunnistenumerot Commnd Thrust-/ProKicker-mllit p j o i k n m c h g l d e f c - d - e - f - g - h - i - j - k - l - m - n - o - p - Peräpeilikiinnike Kippilukko Vihteiston öljytson tulpp Ensisijinen vedentuloukko Vihteistoöljyn täyttö-/tyhjennystulpp Toissijinen vedentuloukko Kuplinnnestolevy Moottorin huuhtelutulpp Vesipumpun trkistusukko Kopn slp Öljyntyhjennysruuvi Hydrulinen kllistus Potkurin hihn Pelkän ksun pinike Ksukhvn kitknsäätönuppi Hydrulisen kllistuksen pinike 16 fin

25 KULJETUS Perämoottorin kntminen, säilytys j kuljetus sen olless irti veneestä TÄRKEÄÄ: Vrmist, että perämoottorin kuljetuksess j säilytyksessä noudtetn oikeit menettelyjä öljyvuotojen estämiseksi. 1. Perämoottorin olless vielä vedessä, irrot polttoinesäiliön letku perämoottorist j käytä moottori, kunnes se pysähtyy. Tällöin ksutin tyhjenee polttoineest. Asenn polttoineliittimen päälle suojkorkki. - Suojkorkki Irrot perämoottori j pitele sitä pystyssä, kunnes vesi on vlunut pois. Pidä perämoottori pystysennoss knnettess Knn, kuljet j säilytä perämoottori josskin kolmest kuvtust sennost. Nämä sennot estävät öljyn vuotmisen kmpikmmiost. NOTICE Pystysento Ohjuskhv lhll THIS SIDE UP c - Etupuoli lhll c fin 17

26 KULJETUS 4. Älä knn, säilytä ti kuljet perämoottori khdess kuvtuss sennoss. Moottorivurio voi seurt öljyn vuotmisest kmpikmmiost. - - Ohjuskhv ylöspäin Etupuoli ylhäällä Veneen/perämoottorin kuljetus trilerill hydrulisell kllistuksell vrustetut mllit Vedä venettäsi perävunull perämoottorin olless kllistettun ls pystysuorn käyttösentoon. Jos trvitn lisää mvr, perämoottori on kllistettv ylös käyttämällä perämoottorin tukilitett, jonk s lisävrusteen. Pyydä pikllist myyjäliikettä suosittelemn sellist. Lisää mvr voidn trvit ruttietsoristeysten, joteiden j perävunun hyppimisen vuoksi TÄRKEÄÄ: Älä luot siihen, että hydrulinen kllistusjärjestelmä ti kippilukko pitää yllä riittävän mvrn perävunukuljetuksess. Perämoottorin kippilukko ei ole trkoitettu tukemn perämoottori perävunukuljetuksess. Vihd perämoottori eteenpäinvihteelle. Tämä estää potkuri pyörimästä vpsti. Veneen/perämoottorin kuljetus trilerill mllit ilmn hydrulist kllistust Vedä venettäsi perävunull perämoottorin olless kllistettun ls pystysuorn käyttösentoon. Jos trvitn lisää mvr, perämoottori pitää kllist ylös mtlvesijon/trilerikuljetuksen knnkkeen vull. Lisää mvr voidn trvit ruttietsoristeysten, joteiden j trilerin hyppimisen vuoksi. TÄRKEÄÄ: Kippilukon vipu pitää käyttää perämoottorin lukitsemiseen trilerill kuljetettess. Tämä estää perämoottorin pomppimisen j mhdollisen vurioitumisen. Vihd perämoottori eteenpäinvihteelle. Tämä estää potkuri pyörimästä vpsti. 18 fin

27 Polttoinevtimukset TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. POLTTOAINELAADUT Mercury-perämoottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä ensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2 useimmille mlleille. Premium-ensiini 91 (R+M)/2 oktni on myös hyväksyttävää useimmille mlleille. Älä käytä lyijyä sisältävää ensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON useimmille mlleille. Premium-ensiini (95 RON) on myös hyväksyttävää kikille mlleille. Älä käytä lyijyä sisältävää ensiiniä. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury Mrine - moottoriss. Tällä hetkellä ino Yhdysvlloiss käytössä olev hpetin on lkoholi (etnoli, metnoli ti utnoli). ALKOHOLIA SISÄLTÄVÄ POLTTOAINE Bu16-utnolipolttoineseokset Enintään 16,1 % utnoli (Bu16) sisältävät polttoineseokset, jotk täyttävät Mercury Mrinen julkisemt polttoinevtimukset, ovt hyväksyttävä korvike lyijyttömälle ensiinille. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Metnoli- j etnolipolttoineseokset TÄRKEÄÄ: Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi (metnoli ti etnoli) sisältävää polttoinett. Veneesi polttoinejärjestelmä ei ehkä kestä yhtä suurt lkoholiprosentti. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että metnoli ti etnoli sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi POLTTOAINE JA ÖLJY fsien eromisen todennäköisyyttä (veden j lkoholin eromist ensiinistä polttoinesäiliössä)! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää metnoli ti etnoli, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään metnoli ti etnoli sisältävää ensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Näitä sekoituksi sisältävät polttoineet käytetään utoiss yleensä, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. fin 19

28 POLTTOAINE JA ÖLJY Vähäisen läpäisyn polttoineletkuvtimus Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. Pineenlisi knnettvi polttoinesäiliöitä koskevt EPAsäännökset Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetut, perämoottoreiden knss käytettäviksi trkoitetut knnettvt polttoinejärjestelmät ovt täysin tiivistettyjä (pineistettuj) rvoon 34,4 kp (5.0 psi). Nämä säiliöt sttvt sisältää: Ilmn tuloukko, jok vutuu j päästää ilm sisään, kun polttoinett imetään säiliöstä. Ilmn tuloukko, jok vutuu (ilmutuu) ilmkehään, jos pine ylittää 34,4 kp (5.0 psi). FDV-hn (Fuel Demnd Vlve) koskevt vtimukset Ain kun käytetään pineistettu polttoinesäiliötä, FDV-hn on sennettv polttoinesäiliön j rikstinpllon välille. FDV-hn estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. FDV-hnss on mnulinen vputus. Mnulist vputust voidn käyttää (pinmll sisään) hnn vmiseen (ohitukseen) silloin, jos hnss on polttoinetukos. - - c - FDV-hn - sennettu polttoineletkuun polttoinesäiliön j rikstinpllon välille Mnulinen vputus Ilmus-/veden tyhjennysukot c Mercury Mrinen pineistettu knnettv polttoinesäiliö Mercury Mrine on tuottnut uuden knnettvn pineistetun polttoinesäiliön, jok täyttää edellä minitut EPA-säännösten vtimukset. Nämä polttoinesäiliöt ovt stviss lisävrustein ti vkioin tietyissä knnettviss perämoottorimlleiss. KANNETTAVAN POLTTOAINESÄILIÖN ERITYISOMINAISUUDET Polttoinesäiliössä on kksitieventtiili, jok mhdollist ilmn pääsyn säiliöön, kun polttoinett vedetään moottoriin, j se myös vutuu j päästää ilm ilmkehään, jos säiliön sisäinen pine ylittää 34,4 kp (5.0 psi). Kun ilm päästetään ilmkehään, järjestelmästä kuuluu sihisevä ääni. Tämä on normli. Polttoinesäiliössä on FDV-hn, jok estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. Polttoinesäiliössä on mnulinen ilmusruuvi, jok tulee sulke kuljetuksen jksi j vt käyttöä j korkin poisto vrten. 20 fin

29 POLTTOAINE JA ÖLJY Kosk tiivistettyjä polttoinesäiliöitä ei ilmt, ne ljenevt j supistuvt, kun polttoine ljenee j supistuu ulkoilmn lämmitys- j jäähdytysjksojen ikn. Tämä on normli. POLTTOAINEKORKIN POISTAMINEN - - c - Polttoinekorkki Mnulinen ilmusruuvi Liusklukko c TÄRKEÄÄ: Sisältö stt oll pineistettu. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi ennen vmist. 1. Av polttoinekorkin päällä olev mnulinen ilmusruuvi. 2. Kierrä polttoinekorkki, kunnes se koskett liusklukko. 3. Pin liusklukko ls. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi. 4. Pin liusklukko jälleen ls j irrot korkki. PAINEISTETUN KANNETTAVAN POLTTOAINESÄILIÖN KÄYTTÖOHJEET 1. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. 2. Av korkin päällä olev mnulinen ilmusruuvi käyttöä j korkin poisto vrten. Sulje mnulinen ilmusruuvi kuljetust vrten. 3. Jos polttoineletkuss on pikliitäntä, irrot polttoineletku moottorist ti polttoinesäiliöstä, kun letku ei ole käytössä. 4. Noudt kohdss Polttoinesäiliön täyttäminen olevi polttoineen lisäysohjeit. Polttoinesäiliön täyttäminen 46290! VAARA Vältä ensiiniplost ti -räjähdyksestä iheutuv vkv vmm ti kuolem. Täytä polttoinesäiliöt vrovsti. Pysäytä in moottori äläkä tupkoi ti päästä votult ti kipinöitä lueelle, joss täytät polttoinesäiliöitä. Täytä polttoinesäiliöt ulkon lämmönlähteistä, kipinöistä j votulest loitoll. Poist knnettvt polttoinesäiliöt veneestä, kun hlut täyttää ne. Pysäytä in moottori ennen polttoinesäiliöiden tnkkust. Älä tnkk polttoinesäiliöitä täyteen. Jätä noin 10 % säiliön tilvuudest tyhjäksi. Polttoine ljenee lämpötiln noustess j voi vuot pineen lisen, jos säiliö on ivn täynnä. KANNETTAVAN POLTTOAINESÄILIÖN SIJOITUS VENEESEEN Aset polttoinesäiliö veneeseen niin, että ilmreikä on normleiss veneen käyttöoloiss polttoineen pint korkemmll. fin 21

30 Moottoriöljysuositukset POLTTOAINE JA ÖLJY Yleiseen jok sään käyttöön suositelln Mercuryn ti Quicksilverin NMMA FC-W -hyväksyttyä SAE 10W-30 - nelithtiperämoottoriöljyä. Jos suositn NMMA:n hyväksymää osittin synteettistä öljyä, käytä Mercuryn ti Quicksilverin osittin synteettistä SAE 25W-40 -nelithtimoottoriöljyä. Jos suositeltv Mercuryn ti Quicksilverin NMMA FC-W -hyväksynnän mukisi perämoottoriöljyjä ei ole stviss, tunnettu FC-Whyväksynnän mukist nelithtiperämoottoriöljyä voidn käyttää. TÄRKEÄÄ: Pesemättömien öljyjen, monisteöljyjen (muiden kuin Mercuryn ti Quicksilverin NMMA FC-W - hyväksynnän mukisien öljyjen ti tunnettujen NMMA FC-W:n mukisien öljyjen), synteettisten öljyjen, heikkoltuisten öljyjen sekä kiinteitä lisäineit sisältävien öljyjen käyttöä ei suositell. F C Moottoriöljyn suositeltv SAE-viskositeetti - Mercuryn ti Quicksilverin SAE 25W-40 osittin synteettistä nelithtivenemoottoriöljyä s käyttää, kun lämpötil on yli 4 C (40 F) - Jok sään käyttöön suositelln Mercuryn ti Quicksilverin SAE 10W-30 -nelithtivenemoottoriöljyä Moottoriöljyn trkistus TÄRKEÄÄ: Älä täytä liik. Vrmist, että perämoottori on pystysuorss (ei kllistettun) öljyä trkistettess. 1. Smmut moottori. Aset perämoottori vktsoon toimint-sentoon. Poist yläkopp. 2. Poist mitttikku. Pyyhi mitttikku puhtksi rievull ti pyyhkeellä j pin tikku tkisin pohjn. 3. Vedä mitttikku ulos uudestn j trkist öljytso. Jos öljytso on mtl, poist öljyn täyttökorkki j täytä Full-merkkiin sti (muttei yli) suositellull öljyllä. TÄRKEÄÄ: Trkst, ettei öljyssä näy likntumisen merkkejä. Veden likm öljy on väriltään mitomist, kun ts polttoineen likmss öljyssä on voimks polttoineen hju. Jos likntunutt öljyä huomtn, trkstut moottori jälleenmyyjällä. 22 fin

31 POLTTOAINE JA ÖLJY 4. Asenn öljyntäyttökorkki j kiristä pitävästi. - - Mitttikku Öljyn täyttöukon tulpp 4914 fin 23

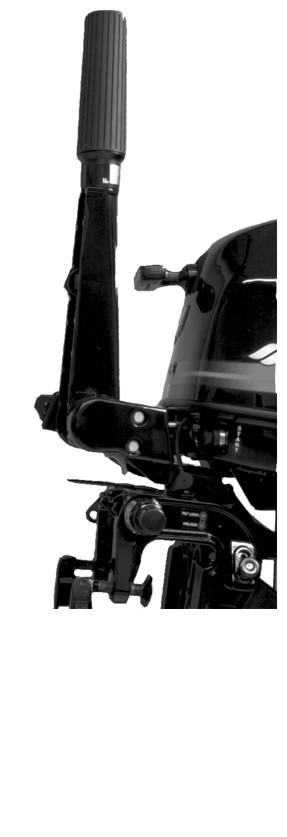

32 OMINAISUUDET JA HALLINTALAITTEET Ohjuskhvn ominisuudet TÄRKEÄÄ: Vältä liin polttoineen pääsy moottoriin älä kierrä ksukhv, kun moottori ei käy. Khvn kiertäminen ruiskutt polttoinett moottoriin j voi iheutt käynnistysongelmi. Ohjuskhvss olev trr on nope viite kylmän ti kuumn moottorin käynnistämiseen Ohjuskhv Khv voi kllist 180 kätevän käsittelyn iknsmiseksi kuljetuksen j säilytyksen ikn Ohjuslukituksen vputusvipu Pin vipu, jott voit siirtää ohjuskhvn toiseen sentoon. - Ohjuskhvn lukon vputusvipu fin

33 OMINAISUUDET JA HALLINTALAITTEET Ohjuskhvn lukitussuojus - Poist ohjuskhvn päällä olev suojus, kun hlut lukit khvn ylössentoon. Pin ohjuslukituksen vputusvipu, jott khv vputuu ylöslukitust sennost Lukitussuojus Lukitusmeknismi Käynnistysnru Käynnistysnrust vetäminen pyörittää moottori käynnistystä vrten Nrullinen hätäktkisin Ktso koht Yleistietoj Nrullinen hätäktkisin fin 25

34 OMINAISUUDET JA HALLINTALAITTEET Moottorin smmutusktkisin Pin moottorin smmuttmiseksi Hydrulinen kippikytkin Pin, kun hlut kllist moottori ylös/ls Ksukhvn kitknuppi Käännä kitknuppi ksun settmiseksi j pitämiseksi tietyllä nopeudell. Kierrä nuppi myötäpäivään kitkn kiristämiseksi ti vstpäivään sen löysäämiseksi. - - Kitkn löysäys (vstpäivään) Kitkn kiristys (myötäpäivään) fin

35 OMINAISUUDET JA HALLINTALAITTEET Pelkän ksun vlintpinike Perämoottorin olless vpll pinikkeell voidn estää ohjuskhvn vihteenvihdon toimint Ksukhv Säätää moottorin nopeutt j vihteit Peruutusvihteen ksu Eteenpäinvihteen ksu Rikstimen nuppi Vedä ulos kylmää moottori käynnistettäessä fin 27

36 OMINAISUUDET JA HALLINTALAITTEET Mtln öljynpineen vroitusvlo Vroitt käyttäjää moottorin mtlst öljynpineest. Mtln öljynpineen merkkivlon pless ti vilkkuess, moottori käy epätsisesti eikä ylitä /min:n käyntinopeutt Sähkökäynnistyspinike (sähkökäynnistysmllit) Pin moottorin käynnistämiseksi ! VAARA Riittämätön kitkn säätö voi iheutt vkvn vmmn ti kuolemn veneen hllinnn menetyksen seuruksen. Ylläpidä kitksäätöä setettess riittävää ohjuskitk estääksesi perämoottori ohjutumst täyskäännökseen, jos ohjuskhv ti -pyörä päästetään vpksi. Ohjuskitkn säätö Säädä tätä vipu svuttksesi hlutun ohjuskitkn (vstuksen) ohjuskhvn. Siirrä vipu vsemmlle kiristääksesi ti oikelle löysätäksesi. - - Kiristä Löysää fin

37 OMINAISUUDET JA HALLINTALAITTEET Kllistuksen lukitusnuppi Lukitsee moottorin ylimpään kllistussentoon. Trimmisennon nuppi Esisett trimmisennon Potkurin hihn (hydrulisen kllistuksen mllit) Estää moottori kääntymästä, kun se kllistetn ylös fin 29

38 OMINAISUUDET JA HALLINTALAITTEET Kukosäätimen toiminnot Veneessäsi voi oll vrusteen jokin kuvn mukisist Mercury Precision- ti Quicksilver-kukosäätimistä. Jollei näin ole, pyydä myyjäliikkeeltä kukosäätimen toimintojen j käytön selostust. c c c f h g i i e d d e f g f c - d - e - f - g - h - i - Ohjuskhv eteenpäin, vp, peruutus Vp-sennon vputusvipu Trimmi-/kippikytkin (jos vrustettu) Ktso koht Hydrulinen kllistus (jos vrusteen) Nrullinen hätäktkisin Ktso koht Yleistietoj Nrullinen hätäktkisin Nru Ktso koht Yleistietoj Nrullinen hätäktkisin Ksun kitksäätö Konsolin säätimet edellyttävät suojuksen poisto säätöä vrten Virtlukko - OFF, ON, START Nopen tyhjäkäynnin vipu Ktso koht Käyttö Moottorin käynnistys Pelkän ksun pinike Ktso koht Käyttö Moottorin käynnistys Vroitusjärjestelmä Tämän moottorin vroitusjärjestelmässä ei ole vroitustorve. Sen sijn moottorin edessä on öljynpineen merkkivlo. Jos öljynpine lskee lle 25 kp (3,6 psi) öljynpineen merkkivlo syttyy, Engine Gurdin - järjestelmä käynnistyy j moottorin kierrosluvun rjksi tulee Engine Gurdin -järjestelmä rjoitt moottorin kierrosluku myös ylinopeustilnteess, jok johtuu kvittiost, potkurin kuormittmttomuudest j/ti liin vähäisestä tukemisest. 30 fin

39 OMINAISUUDET JA HALLINTALAITTEET Hydrulinen kllistus (jos vrustettu) Perämoottoriss on hydrulinen kippi (jokulmn kllistussäätö). Tämän vull käyttäjä voi helposti säätää perämoottorin sento pinmll kippiktkisint. Kun moottori on smmutettu, perämoottorin voi kllist pois vedestä. Hitll tyhjäkäynnillä perämoottori voidn myös kllist ylöspäin, jott jo on mhdollist mtlvesijoss fin 31

40 KALLISTAMINEN OMINAISUUDET JA HALLINTALAITTEET Kun hlut kllist perämoottori, smmut moottori j pin kippikytkin ylössentoon. Perämoottori kllistuu ylös, kunnes ktkisin vputetn ti moottori svutt ylimmän kllistussennon. Ohjuskhvmlleiss on perämoottorin kummllkin puolell potkurin hihn, jok estää perämoottori kääntymästä, kun sitä kllistetn ylös Kytke kippilukko päälle kääntämällä vipu ls. 2. Lske perämoottori lepäämään kippilukon vrn. 32 fin

41 OMINAISUUDET JA HALLINTALAITTEET 3. Kytke kippilukko irti kohottmll perämoottori irti lukost j nostmll nuppi. Lske perämoottori. - Kippilukko Nuppi 4650 Perämoottorin jokulmn setus Perämoottorin pystysuor käyttökulm säädetään muuttmll esisetuksen kllistusnupin sento kolmess eri reiässä. Kunnollisen säädön vull vene svutt optimisuorituskyvyn j -vkvuuden j pienimmän mhdollisen ohjusponnistuksen. HUOMAUTUS: Ktso seurvi ohjeit, kun säädät perämoottorisi jokulm. Esisetuksen kllistusnuppi on säädettävä siten, että perämoottori on kohtisuorss veteen nähden, kun vene kulkee täydellä nopeudell. Tällä tvoin venettä jetn yhdensuuntisesti veden knss. Järjestä mtkustjt j veneen kuorm siten, että pino jkutuu tsisesti. c- c Hrkitse seurvi seikkoj huolellisesti, kun säädät perämoottorisi jokulm. Perämoottorin säätäminen veneen peräpeilin lähelle voi: fin Lske keul. 33 Liin suuri kulm (perä l hll keul ylhäällä) Liin pieni kulm (perä yl häällä keul lhll) Kulm kunnoll säädettynä (keul hiemn ylhäällä)

42 OMINAISUUDET JA HALLINTALAITTEET Joht nopempn plnukseen, etenkin kuormn olless rsks ti veneen olless peräpinoinen. Prnt yleensä jo-ominisuuksi llokoss. Lisätä ohjuksen vääntöä oikelle (potkurin pyöriessä normliin tpn oikelle). Lske liik käytettynä eräiden veneiden keul niin pljon, että se lk kyntää vettä veneen plntess. Tämä voi iheutt yllättävän käännöksen jompnkumpn suuntn (tätä snotn keul- ti yliohjutuvuudeksi), jos yritetään kääntyä ti jos kohdtn merkittävä lto. Perämoottorin säätäminen veneen peräpeilistä etäälle voi: Nost keuln vedestä. Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Lisätä ohjuksen vääntöä vsemmlle normliss sennuskorkeudess (potkurin pyöriessä normliin tpn oikelle). Liiksi trimmttun iheutt veneen hyppimistä ti potkurin ilmnsnti. Peräpeilikulmn säätö 1. Pysäytä moottori. Kytke perämoottori eteenpäinvihteelle. Kohot moottori johonkin kllistuksen vputussennoist. Vihd esisetusnupin sento j lske perämoottori esisetetun peräpeilikulmn sentoon. 2. Toist ensimmäinen vihe, jos peräpeilikulm vtii lisäsäätöä Peräpeilikulmn setukset Kllistuksen vputussento Mtlss vedessä jo Mtlss vedessä jo vrten on kolme (3) sento, joiden vull perämoottori voi kllist j estää osumst pohjn. 1. Smmut moottori. Vihd perämoottori vplle. Kllist perämoottori johonkin kolmest mtln veden josennost. Vrmist, että vedenottoukko on veden ll. 34 fin

43 OMINAISUUDET JA HALLINTALAITTEET 2. Vput mtlss vedessä jo pysäyttämällä moottori j kllistmll moottori ylös kllistuksen vputussentoon. Lske perämoottori vrovsti esisetettuun peräpeilikulmn. c c - Mtlvesijon sennot Kllistuksen vputussennot Vedenottoukko Perämoottorin kllistus 1. Smmut moottori. Vihd perämoottori eteenpäinvihteelle. 2. Trtu yläkopn khvn j kohot perämoottori ylimpään sentoon. 3. Vedä kllistuksen lukitusnuppi ulos j siirrä se lukitussentoon. Perämoottori ei voi lske kllistuksen lukitusnupin olless lukitussennoss. 4. Lske moottori siirtämällä kllistuksen lukitusnuppi vussentoon. 5. Nost perämoottori kllistuksen vputussentoon j lske perämoottori vrovsti esisetettuun trimmisentoon. - Kllistuksen lukitusnuppi lukitussennoss - Kllistuksen lukitusnuppi vussennoss c - Kllistuslueen osoitin c fin 35

44 Säätöevän säädöt OMINAISUUDET JA HALLINTALAITTEET Potkurin ohjusvääntö vetää venettä jompnkumpn suuntn. Tämä ohjusvääntö on normli j johtuu siitä, että perämoottorin potkurikseli ei ole yhdensuuntinen veden pinnn knss. Säätöevä voi utt moniss tpuksiss kumomn tätä ohjusvääntöä, j sitä voi säätää tietyissä rjoiss epäyhtäläisen ohjusvoimn vähentämiseksi HUOMAUTUS: Säätöevän säätäminen ei vähennä ohjusvääntöä juurikn, jos perämoottori sennetn niin, että ilmnoton estolevy on noin 50 mm (2 inches) ti enemmän veneen pohj korkemmll. Aj venettä normlill mtknopeudell jokulmn olless hlutuss sennoss. Käännä venettä vsemmlle j oikelle j pne merkille, kumpn suuntn se kääntyy helpommin. Jos säätö on trpeen, löysää säätöevän pultti j säädä sitä vähän kerrlln. Jos vene kääntyy helpommin vsemmlle, siirrä säätöevän tkreun vsemmlle. Jos vene kääntyy helpommin oikelle, siirrä säätöevän tkreun oikelle. Kiristä pultti j kokeile uudelleen. 36 fin

45 Käynnistystä edeltävä trkistuslist Ohjj tuntee turvllisen nvigoinnin, veneilyn j käytön toimenpiteet. Jokiselle veneessä olijlle on hyväksytyn mllinen, sopiv koko olev kelluntvrustus, jok on myös helposti stvill (lin mukisesti). Pelstusrengs ti kellunttyyny, jok on suunniteltu heitettäväksi veden vrn joutuneelle. Tunne veneesi enimmäiskntokyky. Ktso veneen kntokyky tyyppikilvestä. Polttoineensyöttö toimii. Järjestä mtkustjt j kuorm siten, että pino jkutuu veneessä tsisesti j jokisell on kunnollinen istumpikk. Kerro jollekulle, mihin olet menoss j milloin iot plt. Veneen käyttö päihtyneenä ti huumeiden vikutuksen lisen on linvstist. Tunne vesistö j ympäristö, joss veneilet. Huomioi vuorovesi, virtukset, hiekksärkät, krit j muut vrtekijät. Tee trkstukset, jotk on lueteltu kohdss Huolto trkstus- j huoltoiktulu. Käyttö jäätymislämpötiloiss KÄYTTÖ Kun käytät ti kiinnität perämoottorisi lämpötiln olless nolln tuntumss ti sen lpuolell, pidä moottori koko jn kllistettun ls, jott vihteistokotelo pysyy veden ll. Tämä estää vihteistokoteloon jäänyttä vettä jäätymästä j iheuttmst mhdollisi vurioit vesipumpulle j muille komponenteille. Mikäli on mhdollist, että veden pinnlle voi muodostu jäätä, perämoottori on irrotettv j siihen jäänyt vesi vlutettv pois. Jos jäätä muodostuu vesitsoon perämoottorin vetokselin kotelon sisälle, se estää veden virtuksen moottoriin iheutten mhdollisen vurion. Käyttö suolisess ti likisess vedessä Suosittelemme perämoottorin sisäisten vesiknvien huuhtomist mkell vedellä jok kerrn, kun olet jnut suolisess ti sstuneess vedessä. Tämä estää jätteiden kertymisen j vesiknvien tukkeumt. Lisätietoj on kohdss Huolto jäähdytysjärjestelmän huuhtelu. Jos pidät veneesi vedessä nkkuroitun lituriin, kllist in perämoottori siten, että vihteistokotelo on täysin poiss vedestä (pitsi jäätymislämpötiloiss), kun se ei ole käytössä. Pese perämoottorin ulkopuoli j huuhdo potkurin j vihteistokotelon pkoukko puhtll mkell vedellä in käytön jälkeen. Sumut metlliset ulkopinnt kerrn kuukudess Mercury Precision- ti Quicksilverkorroosionsuoj-ineell. Älä ruiskut inett korroosionsuoj-nodeille, kosk se huonontisi nodien teho. Perämoottorin käyttö lisämoottorin Jos perämoottori käytetään lisämoottorin, smmut se j kllist se ulos vedestä päävirtlähdettä käytettäessä. TÄRKEÄÄ: Perämoottori on estettävä poukkoilemst, kun venettä käytetään päävirtlähteellä. Poukkoilu voi vioitt perämoottori j veneen peräpeiliä. fin 37

46 Käynnistystä edeltävät ohjeet KÄYTTÖ 1. Yhdistä irtosäiliön polttoineletku perämoottoriin. Vrmist, että liitin npsht piklleen Trkist moottorin öljytso HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 3. Vrmist, että jäähdytysveden sisäänotto on veden ll Moottorin totutusjomenettely TÄRKEÄÄ: Jos moottorin totutusjomenettelyä ei noudtet, seuruksen stt oll huono suorituskyky koko moottorin elinkren jn sekä moottorivurio. Noudt in totutusjomenettelyä. 1. Käytä ensimmäisen käyttötunnin ikn moottori eri ksusetuksill enintään nopeudell /min (noin puoliksu). 2. Käytä moottori toisen käyttötunnin ikn eri ksusetuksill enintään nopeudell /min ti kolmeneljäsosksull j käytä sitä täysksull noin minuutin jn kymmenen minuutin välein. 3. Vältä seurvien khdeksn käyttötunnin ikn viisi minuutti kerrlln ylittävää täysksun käyttöä. 38 fin

47 KÄYTTÖ Moottorin käynnistys Ohjuskhvlliset mllit Lue ennen käynnistystä Käynnistystä edeltävä trkistuslist, erityiset käyttöohjeet j Moottorin totutusjomenettely. 1. Av polttoinesäiliön ilm-ukko käsi-ilmustyyppisissä säiliöissä. - - c - Polttoinekorkki Mnulinen ilmusruuvi Liusklukko c Aset polttoineletkun rikstinpllo siten, että pllon kyljessä olev nuoli osoitt ylöspäin. Purist polttoineletkun rikstinpllo usesti, kunnes se tuntuu kiinteältä. TÄRKEÄÄ: Moottorin tulvimisen estämiseksi älä purist rikstinpllo moottorin lämmettyä Aset nrullinen hätäktkisin sentoon "RUN" (käy). Ktso Yleistietoj Nrullinen hätäktkisin fin 39

48 KÄYTTÖ 4. Aset ohjuskhvn vihteenvihdin vplle (käynnistyssentoon) Kylmä moottori Vedä rikstimen nuppi ulos khden pykälän verrn kylmän moottorin käynnistystä vrten. Rikstin on kiinni tässä sennoss. Työnnä rikstimen nuppi sisään yhden pykälän verrn sen jälkeen, kun moottori on käynnistetty. Rikstin on osittin uki tässä sennoss. Kun moottori lk lämmetä, työnnä rikstimen nuppi sisään. Rikstin on uki tässä sennoss. - - c - Rikstin on uki Rikstin on osittin uki Rikstin on kiinni c TÄRKEÄÄ: Perämoottoreit, joiss on kkulturi, ei s käyttää kkujohtojen olless irti kust. Ltusjärjestelmä voi kärsiä vurioit. 6. Käsikäynnisteiset mllit Vedä käynnistysnrust hitsti, kunnes tunnet käynnistimen kytkeytyvän, nykäise sitten moottorin pyöräyttämiseksi. Ann nrun plutu hitsti. Toist kunnes moottori käynnistyy. Pin moottorin käynnistyttyä rikstimen nuppi sisään Sähkökäynnisteiset ohjuskhvlliset mllit Pin käynnistyspinikett j pyöritä moottori. Vput pinike moottorin käynnistyessä. Älä käytä käynnistysmoottori jtkuvsti yli kymmentä sekunti kerrlln. Jollei moottori käynnisty, odot 30 sekunti j yritä uudelleen. 40 fin

49 KÄYTTÖ 8. Tulviv moottori - Jos moottori ei käynnisty, pin pelkän ksun vlintpinikett j kierrä ksukhv nopelle ksulle. Työnnä rikstimen nuppi kokonn sisään j yritä käynnistää moottori. Heti moottorin käynnistyttyä vähennä ksu tyhjäkäynnille Trkist, että vesipumpun trkistusukost tulee ulos tsinen vesivirt TÄRKEÄÄ: Jollei vesipumpun ilmisinukost tule vettä, pysäytä moottori j trkist, ovtko jäähdytysveden ottoukot tukoss. Ellei niissä ole esteitä, vesipumppu ei mhdollisesti toimi ti jäähdytysjärjestelmässä voi oll tukos. Nämä tilt iheuttvt moottorin ylikuumenemisen. Trkstut perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö iheutt vkvn moottorivurion. MOOTTORIN LÄMMITTÄMINEN Ennen kuin loitt käytön, nn moottorin lämmetä tyhjäkäynnillä 3 minuutti. Moottorin käynnistys Kukosäätömllit Lue ennen käynnistystä Käynnistystä edeltävä trkistuslist, erityiset käyttöohjeet j Moottorin totutusjomenettely. 1. Av polttoinesäiliön ilm-ukko käsi-ilmustyyppisissä säiliöissä. - - c - Polttoinekorkki Mnulinen ilmusruuvi Liusklukko c fin 41

50 KÄYTTÖ 2. Aset polttoineletkun rikstinpllo siten, että pllon kyljessä olev nuoli osoitt ylöspäin. Purist polttoineletkun rikstinpllo usesti, kunnes se tuntuu kiinteältä. TÄRKEÄÄ: Moottorin tulvimisen estämiseksi älä purist rikstinpllo moottorin lämmettyä Aset nrullinen hätäktkisin sentoon "RUN" (käy). Ktso Yleistietoj Nrullinen hätäktkisin Vrmist, että kukosäätimen khv on vp-sennoss. TÄRKEÄÄ: Vältä liin polttoineen pääsy moottoriin Älä lisää ksu, kun moottori ei käy. Tämä ruiskutt polttoinett moottoriin j voi iheutt käynnistysongelmi. N TÄRKEÄÄ: Perämoottoreit, joiss on kkulturi, ei s käyttää kkujohtojen olless irti kust. Ltusjärjestelmä voi kärsiä vurioit. 5. Älä käytä kukosäätimessä olev pelkän ksun toiminto käynnistettäessä. Moottorin käynnistyttyä voit siirtää pelkän ksun vipu hitsti ti pin pelkän ksun pinikett j siirtää kukosäätimen khv tyhjäkäyntinopeuden lisäämiseksi, kunnes moottori lämpenee. Pidä moottorin nopeus lle 2000:n 1/min fin

51 KÄYTTÖ HUOMAUTUS: Tulvivn moottorin käynnistys nost vp-sennon nopen tyhjäkäynnin vipu j jtk moottorin pyörittämistä, jott se käynnistyy. 6. Käännä virt-vin START (käynnistys) -sentoon. Jos moottori on kylmä, pin vint sisään moottorin rikstmiseksi käynnistettäessä. Jollei moottori käynnisty 10 sekunniss, odot 30 sekunti j yritä uudelleen. Jos moottori lk lkkoill, pin vint sisään (rikst), kunnes moottori käy tsisesti Trkist, että vesipumpun trkistusukost tulee ulos tsinen vesivirt TÄRKEÄÄ: Jollei vesipumpun ilmisinukost tule vettä, pysäytä moottori j trkist, ovtko jäähdytysveden ottoukot tukoss. Ellei niissä ole esteitä, vesipumppu ei mhdollisesti toimi ti jäähdytysjärjestelmässä voi oll tukos. Nämä tilt iheuttvt moottorin ylikuumenemisen. Trkstut perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö iheutt moottorivurion. MOOTTORIN LÄMMITTÄMINEN Ennen kuin loitt käytön, nn moottorin lämmetä tyhjäkäynnillä 3 minuutti. Kuumn moottorin käynnistäminen OHJAUSKAHVALLISET MALLIT 1. Vedä rikstinnuppi ulos yksi pykälä. Rikstin on osittin uki. 2. Pyöritä moottori käynnistysnrull ti sähkökäynnistyskytkimellä. 3. Työnnä rikstimen nuppi sisään moottorin käynnistyttyä. KAUKOSÄÄDINMALLIT 1. Pyöritä moottori smll, kun pint vint sisään rikstinsolenoidin kytkemiseksi. 2. Moottorin käynnistyttyä vput vin. Vihteenvihto TÄRKEÄÄ: Älä kytke perämoottori vihteelle, ellei moottori käy joutokäyntinopeutt. Älä kytke perämoottori peruutusvihteelle, kun moottori ei ole käynnissä. Perämoottoriss on kolme käytettävää vihdett: eteenpäin (F), vp (N) j peruutus (R). fin 43

52 KÄYTTÖ Ohjuskhvlliset mllit Alenn moottorin nopeus joutokäynnille ennen vihtmist. c c - (R) peruutus (N) vp (F) eteenpäin Kukosäätömllit - Kun vihdt vihdett, pysähdy in vp-sennoss j nn moottorin plt joutokäyntinopeudelle. F N R Vihd perämoottorin vihdett in nopell liikkeellä. Kun perämoottori on vihteell, siirrä kukosäätimen ksuvipu ti kierrä ksukhv (ohjuskhvlliset mllit) nopeuden lisäämiseksi. Moottorin pysäytys 1. Kukosäädinmllit - Hidst perämoottorin nopeutt j vihd moottori vplle. Käännä virt-vin pois päältä (OFF) fin

53 KÄYTTÖ 2. Ohjuskhvlliset mllit - Hidst perämoottorin nopeutt j vihd moottori vplle. Pin moottorin pysäytyspinikett ti käännä virt-vin sentoon "OFF" (pois) Hätäkäynnistys Jollei käynnistysjärjestelmä toimi, käytä vrkäynnistysnru (sisältyy vrusteisiin) j noudt seurv menettelyä.! VAARA Vp-sennon suojlite ei toimi, kun moottori käynnistetään vrkäynnistysköydellä. Aset moottori tyhjäkäynnille j vihde vplle, jott moottori ei käynnisty vihde kytkettynä. 1. Vihd perämoottori vplle. 2. Vrmist, että nrullinen hätäktkisin on josennoss. 3. Poist yläkopp. 4. Irrot kolme vuhtipyörän suojuksen kiinnitysruuvi. - - Vuhtipyörän suojuksen ruuvit (3) Nrun pluttimen vpsennon lukitsin c - Sulkkeen pidin c Irrot vuhtipyörän suojus. 6. Kukosäädinmllit trkist, että virtlukko on "ON"-sennoss. fin 45

54 KÄYTTÖ! VAARA Moottoriss on korke jännite in, kun virt-vin kytketään päälle, etenkin moottori käynnistettäessä j käytettäessä. Älä kosket mitään sytytysjärjestelmän os ti metllisi testikoettimi, j pysy loitoll sytytystulpn johdoist tehdessäsi jännitteisiä testejä.! VAARA Pljn pyörivä vuhtipyörä voi iheutt vkvn vmmn. Pidä kädet, hiukset, vtteet, työklut j muut esineet poiss moottorist, kun käynnistät ti käytät moottori. Älä yritä sent vuhtipyörän kntt ti yläkopp pikoilleen moottorin olless käynnissä. 7. Ktso sinmukisen käynnistysmenettelyn ohjeet (kylmä ti kuum). 8. Aset käynnistysnrun solmu vuhtipyörän loveen j kääri nru myötäpäivään vuhtipyörän ympäri. 9. Nykäise käynnistysnru nopesti fin

55 Perämoottorin hoito Perämoottorisi säilyttämiseksi mhdollisimmn hyvässä kunnoss on tärkeää, että perämoottorille tehdään säännölliset trkstukset j huollot, jotk on lueteltu kohdss Trkstus- j huoltoiktulu. Kehotmme pitämään sen hyvin huollettun, jott vrmistetn kuljettjn j mtkustjien turvllisuus j säilytetään moottorin luotettvuus. Kirj tehty huolto tämän kirjn tksivull olevn kohtn Huoltoloki.. Säilytä kikki huoltotilukset j -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme lkuperäisten Mercury Precision- ti Quicksilver-vrosien j voiteluineiden käyttöä. EPA-päästömääräykset Kikki Mercury Mrinen vlmistmt uudet perämoottorit ovt sneet Yhdysvltin ympäristönsuojeluvirstolt sertifioinnin, että ne täyttävät uusi perämoottoreit koskevt ilmnssteiden hllintmääräyksien vtimukset. Tämä sertifiointi edellyttää, että tietyt säädöt on setettu tehtn normien mukn. Tästä syystä tehtn tuotteelle määräämää huoltomenettelyä on noudtettv trksti j, sikäli kuin mhdollist, plttv lkuperäisen suunnittelun ikomuksiin. Päästöjen hllintlitteiden j -järjestelmien huollon, vihdon ti korjuksen voi suoritt mikä thns kipinäsytytteisten venemoottorien korjusliike ti yksityinen korjj. PÄÄSTÖJEN TODISTUSKYLTTI HUOLTO Päästöjen todistuskyltti, jost näkyvät päästötsot sekä suorn päästöihin liittyvät moottorin tekniset tiedot, on kiinnitetty moottoriin vlmistuksen yhteydessä. c d 2008 JAN FEB MAR APR MAY JUN EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2010 CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES. REFER TO OWNER S MANUAL FOR REQUIRED MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. PLEASE PERFORM THE ENGINE MAINTENANCE CORRECTLY. DISPLACEMENT : FAMILY : FEL : HC+NOx= CO= HP : LOW-PERM/HIGH-PERM : MAXIMUM POWER : TIMING : IDLE SPEED (IN GEAR) : MERCURY MARINE 2008 JUL AUG SEP OCT NOV DEC e f g h c - d - e - f - g - h - Iskutilvuus Moottorituoteryhmän suurin päästölukem Polttoineletkun läpäisyprosentti Ajoitustiedot Tuoteryhmän numero Moottoriryhmän kuvus Moottoriteho kilowttein Tyhjäkäynti OMISTAJAN VASTUU Omistjn ti käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti mhdollist moottorin tehdssetuksi suuremmt päästötsot. fin 47

56 HUOLTO Trkstus- j huoltoiktulu PÄIVITTÄISET TARKASTUKSET Trkist moottorin öljytso Trkist hätäktkisin Trkist, onko polttoinejärjestelmässä vuotoj Trkist moottorin tiukkuus peräpeilissä Trkist, onko ohjusjärjestelmässä hnkvi osi. Trkist, onko potkuriss vurioit Trkist, etteivät hydruliohjuksen liittimet j letkut (jos vrustettu) vuod ti ole vurioituneet. Trkist hydrulisen ohjusnesteen tso, jos vrustettu JOKAISEN KÄYTÖN JÄLKEEN Pese moottorin ulkopint puhtll vedellä Huuhtele perämoottorin jäähdytysjärjestelmä, vin suolisess ti likisess vedessä VUOSITTAIN TAI 100 TUNTIA Voitele moottori, jos sinmukist Vihd moottoriöljy j suodtin, jos vrustettu Trkst termosttti, vin suolisess ti likisess vedessä Lisää Quickleen-pesuinett polttoinesäiliöön, kerrn vuodess moottori kohden Sivele sytytystulppien kierteisiin juuttumisenestoinett Vihd vihteistoöljy Trkst korroosionsuoj-nodit Vihd kikki polttoinejärjestelmän imupuolen suodttimet jälleenmyyjän tehtävä Voitele vetokselin rihlt jälleenmyyjän tehtävä Voitele potkurikselin rihlt jälleenmyyjän tehtävä Trkist kikkien kiinnittimien kireys jälleenmyyjän tehtävä Trkist perämoottorin kiinnitysosien kireys jälleenmyyjän tehtävä Trkist kun kunto j kkukpelin liitäntöjen kireys jälleenmyyjän tehtävä KOLME VUOTTA TAI 300 TUNTIA Vihd sytytystulpt Vihd vesipumpun siipipyörä jälleenmyyjän tehtävä Trkst hiilikuituläpät jälleenmyyjän tehtävä Trkst johtosrjn liittimet jälleenmyyjän tehtävä Trkst kukosäätimen kpelin säätö, jos sinmukist jälleenmyyjän tehtävä Vihd korkepineinen polttoineensuodtin jälleenmyyjän tehtävä Vihd pulitehihn jälleenmyyjän tehtävä Trkist jokulmn säätöyksikön nestetso jälleenmyyjän tehtävä Trkst moottorin kiinnitykset jälleenmyyjän tehtävä Jäähdytysjärjestelmän huuhtelu Huuhtele perämoottorin sisäiset vesiknvt mkell vedellä in suolisess, sstuneess ti mutisess vedessä jon jälkeen. Tämä utt estämään jäämien kertymistä j sisäisten vesiknvien tukkeutumist. Käytä lisävrusteen stv Mercury Precision- ti Quicksilver-huuhtelulitett (ti vstv). 48 fin

57 HUOLTO TÄRKEÄÄ: Moottorin täytyy käydä huuhtelun ikn, jott termosttti vutuu j vesi kiertää vesiknviss.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Irrot potkuri. Ktso lisätietoj kohdst Potkurin vihto. Asenn huuhtelusovitin niin, että kumikupit tulevt tiiviisti jäähdytysveden sisäänoton päälle Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Kiinnitä vesiletku huuhtelulitteeseen. Av vesihn j säädä virtust niin, että kumikuppien ympäriltä vuot vettä sen vrmistmiseksi, että moottori s riittävästi jäähdytysvettä Käynnistä moottori j käytä sitä tyhjäkäynnillä vihteen olless vpll. TÄRKEÄÄ: Huuhtelun ikn moottori ei s käyttää tyhjäkäyntiä nopemmin. fin 49

58 HUOLTO 4. Säädä vedenvirtust (jos trpeellist), jott ylimääräistä vettä tulee jtkuvsti ulos kumikuppien ympäriltä vrmisten, että moottori s riittävästi jäähdytysvettä Trkist, että vesipumpun trkistusukost tulee ulos tsinen vesivirt. Jtk perämoottorin huuhtelemist 3-5 minuutti vlvoen trksti koko jn vedentulo. 6. Pysäytä moottori, sulje vesi j irrot huuhtelusovitin. Asenn potkuri. Yläkopn irrotus j sennus IRROTUS 1. Vedä kopn etuslp ulos Nost kopn etupää irti etuslvst j työnnä tksepäin tkkoukust irti. 3. Irrot yläkopp nostmll sitä. ASENNUS 1. Lske yläkopp moottorin päälle. 2. Liikut kopp tksepäin tkkoukun kohdistmiseksi. Kun tkkoukku ovt kytkeytynyt, liikut kopp eteenpäin j pin kopn etupäätä ls. 3. Työnnä slp sisään yläkopn kiinnittämiseksi. Akun trkstus Akku on trkstettv säännöllisesti, jott vrmistetn moottorin oike käynnistymiskyky. TÄRKEÄÄ: Lue kun mukn toimitetut turv- j huolto-ohjeet. 1. Smmut moottori ennen kun huolto. 2. Vrmist, ettei kku pääse liikkumn. 3. Akkukpelin nvt on pidettävä puhtin, kireinä j oikein sennettuin. Positiivinen positiiviseen j negtiivinen negtiiviseen. 50 fin

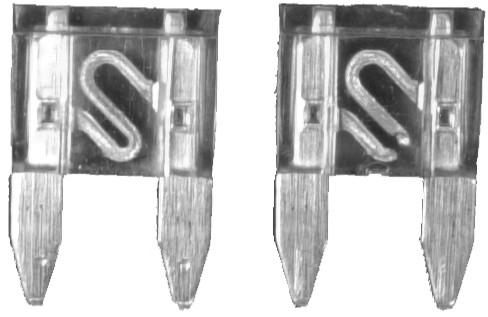

59 4. Vrmist, että kuss on sähköä johtmton suojus, jok estää kun npojen vhingoss tphtuvt oikosulut. Ulkopinnn huolto Perämoottorisi suoj kestävä emlilkkus. Puhdist j vh se usein veneenpuhdistusineit j -vhoj käyttäen. Polttoinejärjestelmä! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. Smmut moottori j kytke kku irti, ennen kuin huollt mitään polttoinejärjestelmän os. Tyhjennä polttoinejärjestelmä kokonn. Kerää j säilytä polttoinett hyväksytyssä stiss. Pyyhi mhdolliset läiskeet heti pois. Vuotojen pyyhkimiseen käytetty mterili täytyy hävittää hyväksyttyyn stin. Kikki polttoinejärjestelmän huollot täytyy suoritt hyvin tuuletetull lueell. Trkst, ettei huoltotyön jäljiltä synny polttoinevuotoj. POLTTOAINELETKUN TARKASTUS Trkst silmämääräisesti, ettei ryypytysplloss ole hlkemi, pisumi, vuotoj, kovettumi eikä muit rppeutumisen ti vurioiden merkkejä. Jos tällisi vikoj hvitn, polttoineletku ti ryypytyspllo on vihdettv uuteen. POLTTOAINEENSUODATIN HUOLTO Trkst polttoineletkun suodtin. Jos suodtin vikutt likiselt, poist j vihd TÄRKEÄÄ: Trkst silmämääräisesti, ettei suodttimien liitoksiss ole vuotoj puristmll ryypytyspllo, kunnes se tuntuu lujlt j pkott polttoinett suodttimeen. Ohjuksen yhdystngon kiinnittimet TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelin moottoriin, täytyy kiinnittää moottorin mukn toimitetuill ohjuksen yhdystngon kiinnittimillä. Näitä lukkomuttereit ( ) ei s koskn korvt tvllisill (ei-lukittuvill) muttereill, kosk ne löystyvät j tärisevät irti vputten yhdystngon. fin 51

60 HUOLTO! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. c d e f Pultti ( ) - Litteä luslevy c - Välike d - Nilonvuorinen lukkomutteri ( ) e - Ohjusrunko Asenn ohjuksen yhdystnko sivureikään f - Nilonvuorinen lukkomutteri ( ) (kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierrost) Kuvus Nm l-in. l-ft Nilonvuorinen lukkomutteri "d" Nilonvuorinen lukkomutteri "f" Kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierros Koko ohjuksen yhdystnko ohjuskpeliin litteällä luslevyllä j nilonvuorisell lukkomutterill. Kiristä mutteri piklleen, kierrä sitten uki 1/4 kierros. Koko ohjuksen yhdystnko moottoriin pultill, lukkomutterill j välikkeellä sekä luslevyillä. Kiristä lukkomutteri ilmoitettuun tiukkuuteen. Korroosionsuoj-nodi Perämoottorisi vihteistokoteloon on sennettu korroosionsuoj-nodi. Anodi utt suojmn perämoottori glvniselt korroosiolt nten omn metllins syöpyä hitsti perämoottorin metllien semest. 52 fin

61 HUOLTO Anodi pitää trkst joittin, etenkin suolisess vedessä, mikä kiihdyttää syöpymistä. Tämän korroosiosuojn ylläpitämiseksi vihd in nodi, ennen kuin se on täysin syöpynyt. Älä koskn ml nodi ti sivele siihen suojpinnoitust, kosk se heikentää nodin tehokkuutt Potkurin vihto! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Estä moottorin käynnistyminen irrottmll sytytystulpn johto fin 53

62 HUOLTO 2. Siirrä vihdevipu vplle (N). N Suorist j poist sokknul. 4. Aset puuplikk vihteistokotelon j potkurin väliin, jott potkuri pysyy piklln, j irrot potkurin mutteri. 5. Vedä potkuri suorn irti kselist. Jos potkuri on juuttunut kseliin eikä sitä s irti, irrotut potkuri vltuutetull jälleenmyyjällä. TÄRKEÄÄ: Jott potkurin np ei ruostuisi j juuttuisi potkurikseliin kiinni (etenkin suolisess vedessä), levitä in suositeltu voiteluinett koko potkurikselille suositeltvin huoltovälein sekä in, kun potkuri irrotetn. 6. Levitä Extreme-voiteluinett ti PTFE:tä sisältävää 2-4-C-voiteluinett potkurikseliin Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikseli 8M fin

63 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 7. Asenn etupinelevy, potkuri, tkpinelevy j potkurin mutteri kselille. 8. Aset puuplikk vihteistokotelon j potkurin väliin pyörimisen estämiseksi j kiristä potkurin mutteri. Vrmist potkurin mutterin kiinnitys kseliin sokknulll. - - c - d - e - Sokknul Potkurin mutteri Tkpinelevy Potkuri Etupineluslevy c e d Sulkkeen vihto Sähkökäynnistysmllit TÄRKEÄÄ: Pidä in vrll 20 A:n sulkkeit. Sähkökäynnistyspiiriä suojtn ylikuormitukselt 20 A:n sulkkeell. Jos sulke pl, yritä löytää j korjt ylikuormituksen syy. Jos syytä ei löydy, sulke voi pl uudestn. - - Vrsulke Piirin suojsulke Av sulkkeen pidin j ktso sulkkeen sisällä olev hopenväristä nuh. Jos nuh on rikki, vihd sulke. Vihtosulkkeen mpeerirvon on oltv sm kuin vnhn sulkkeen. Plneen sulkkeen tunnistminen - Ehjä sulke - Plnut sulke fin 55

64 Sytytystulppien trkstus j vihto HUOLTO! VAARA Villisist sytytystulpn htuist stt lähteä kipinöitä, jotk voivt sytyttää polttoinehöyryjä j iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Vältä vurioittmst sytytystulpn httuj. Älä käytä teräviä esineitä ti metllisi työkluj sytytystulpn httujen poistmiseen. 1. Irrot sytytystulpn htut. Kierrä kumihttu hiemn j vedä se irti Irrot sytytystulpp j trkst se. Vihd sytytystulpp, jos elektrodi on kulunut ti eristin on krke, hljennut, rikkinäinen, kuplinut ti likinen. 3. Aset sytytystulpn kärkiväli määrityksen mukiseksi Sytytystulpp Sytytystulpn kärkiväli 0,9 mm (0.035 in.) 4. Puhdist ennen sytytystulpn sentmist lik sytytystulpn istukst. Asenn tulpp sormikireydelle j kiristä sitten 1/4 kierrost ti ilmoitettuun vääntömomenttiin. Kuvus Nm l-in. l-ft Sytytystulpp Jkohihnn trkstus 1. Trkst jkohihn j nn vltuutetun myyjäliikkeen viht se, jos jokin seurvist ongelmist hvitn. 56 fin

65 HUOLTO. Murtumi hihnn tkpuolell ti hihnn hmpiden juuriss.. Huomttvi kulumi hmpiden juuriss. c. Öljyn turvottm kumios. d. Krkeiksi muuttuneit hihnpintoj. e. Kulumisen merkkejä hihnn reunoill ti ulkopinnoill Moottoriöljyn vihto MOOTTORIÖLJYN TILAVUUS Moottoriöljyn tilvuus on noin 800 ml (27 fl. oz).. ÖLJYNVAIHTOMENETTELY 1. Lukitse perämoottori ylimpään kllistussentoon. 2. Asemoi perämoottori niin, että tyhjennysreikä osoitt lspäin. 3. Irrot tyhjennystulpp j vlut moottoriöljy sopivn stin. TÄRKEÄÄ: Älä käytä kmpikmmion öljypumppu öljyä vihtesssi, sillä moottori voi vurioitu. 4. Kun öljy on luksi tyhjennetty, senn tyhjennystulpp väliikisesti tkisin. Irrot kllistuslukko j lske perämoottori ls. Odot minuutti j nn jäljellä olevn moottoriin jääneen öljyn vlu pohjlle. Plut perämoottori ylimpään kllistussentoon j tyhjennä jäljellä olev öljy. 5. Voitele tyhjennystulpn tiiviste öljyllä j senn tkisin fin 57

66 HUOLTO ÖLJYN TÄYTTÖ TÄRKEÄÄ: Älä täytä liik. Vrmist, että perämoottori on pystysuorss (ei kllistettun) öljyä trkistettess. 1. Poist öljyn täyttökorkki j kd sisään 800 ml (27.0 fl. oz). öljyä. Asenn öljyntäyttöukon korkki Käytä moottori tyhjäkäynnillä viisi minuutti j trkist, ettei vuotoj ole. Smmut moottori j trkist öljytso mitttikull. Lisää trvittess öljyä. Voitelukohdt 1. Voitele seurvt PTFE:tä sisältävällä 2-4-C-voiteluineell ti Extreme-rsvll. Putkilon viitenro 95 Kuvus Käyttökoht Osnumero Extreme-voiteluine PTFE:tä sisältävä 2-4-C Kääntörunko, peräpeilin kiinnitysruuvit, kippiputki, ksu- j vihdekpelit, ohjuskpelin rsvnipp Kääntörunko, peräpeilin kiinnitysruuvit, kippiputki, ksu- j vihdekpelit, ohjuskpelin rsvnipp 8M Q 1 Kääntörunko voitele nipp. Peräpeilin kiinnitysruuvit Voitele kierteet. 58 fin

67 HUOLTO Kippiputki voitele nipt. c c - Kippiputken rsvnipp Kääntörungon rsvnipp Peräpeilin puristusruuvit Voitele ksu- j vihdekpelien liikkuvt ost, nivelkohdt j vihteen pidike fin 59

68 HUOLTO Ohjuskpelin rsvnipp (jos vrusteen) Pyöritä ohjuspyörää, jott ohjuskpelin pää vetäytyy täysin perämoottorin kippiputken sisään. Voitele nipn kutt. - - Ohjuskpelin rsvnipp Ohjuskpelin pää 27351! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää kokonn tkisin ennen voiteluineen levittämistä. 2. Voitele seurvt ohuell öljyllä. Ohjuksen yhdystngon kääntöpisteet - voitele pisteet. - Ohjuksen yhdystngon kääntöpisteet Voitele seurvt Extreme-voiteluineell ti PTFE:tä sisältävällä 2-4-C-voiteluineell. Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikseli 8M PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 60 fin

69 HUOLTO Potkurikseli Ktso kohdst Potkurin vihto potkurin irrotus- j sennusohjeet. Levitä voiteluinett koko potkurikselille potkurinvn ruostumisen estämiseksi Vihteistokotelon voitelu Vihteistokotelon voiteluinett lisättäessä ti vihdettess trkst silmämääräisesti, onko voiteluineess vettä. Jos vettä esiintyy, se on voinut lskeutu pohjlle j vluu ulos ennen voiteluinett, ti se on voinut sekoittu voiteluineeseen nten sille mitomisen ulkonäön. Jos vettä huomtn, trkstut vihteistokotelo jälleenmyyjällä. Jos voiteluineess esiintyy vettä, se voi iheutt lkerien ennenikisen vin, ti jäätymislämpötilss se jäätyy j vhingoitt vihteistokotelo. Irrot täyttö-/tyhjennystulpp j trkst metllihiukksten läsnäolo vihteistokotelost vluvss öljyssä. Vähäinen määrä metllipölyä ti hienoj metllihiukksi osoitt hmmspyörien normlikulumist. Suhteettomn suuri määrä metllipölyä ti suurehkoj hiukksi (lstuj) stt osoitt epänormli kulumist, j vihteisto on syytä trkstutt vltuutetull jälleenmyyjällä. VAIHTEISTOKOTELON TYHJENNYS 1. Aset perämoottori pystysuorn käyttösentoon. 2. Aset perämoottorin lle vlutussti. 3. Poist täyttö-/tyhjennystulpp j tuuletustulpp. Tyhjennä voiteluine. - - Tuuletustulpp Täyttö-/tyhjennystulpp VAIHTEISTOKOTELON VOITELUAINETILAVUUS Vkiomllinen vihteisto: Noin 320 ml (10.8 fl oz). Commnd Thrust -mllinen vihteisto: Noin 370 ml (12.5 fl oz). VAIHTEISTOKOTELON VOITELUAINESUOSITUS Mercury ti Quicksilver Premium- ti High Performnce Ger Luricnt -voiteluine. fin 61

70 HUOLTO VOITELUAINETASON TARKISTUS JA VAIHTEISTOKOTELON TÄYTTÖ 1. Aset perämoottori pystysuorn käyttösentoon. 2. Poist tuuletustulpp tuuletusreiästä. 3. Pne voiteluineputki täyttöreikään j lisää voiteluinett, kunnes sitä näkyy tuuletusreiästä. TÄRKEÄÄ: Vihd vurioituneet tiivisteluslevyt Lopet voiteluineen lisääminen. Asenn tuuletustulpp j tiivisteluslevy, ennen kuin poistt voiteluineputken. 5. Poist voiteluputki j senn puhdistettu täyttö-/tyhjennystulpp j tiivisteluslevy tkisin fin

71 HUOLTO Hydrulisen kllistuksen nesteen trkistus 1. Kllist perämoottori täysin ylössentoon j kiinnitä kippilukko Poist täyttökorkki j trkist nestemäärä. Nestepinnn tulee oll täyttöukon lreunn tsoll. Lisää Quicksilverin ti Mercury Precision Luricntsin Power Trim Steering Fluid -nestettä. Jos sitä ei ole stvn, käytä utomttivihteistonestettä (ATF) Putkilon viitenro 114 Kuvus Käyttökoht Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulinen kllistus Q1 Uponnut perämoottori Uponnut perämoottori on huollettv vltuutetuss huoltopisteessä muutmn tunnin sisällä perämoottorin vedestä nostmisest. Tämä huoltpisteen suoritettee huolto on välttämätön heti, kun moottori on joutunut ilmn vikutuksen liseksi, jott moottorin sisustn kärsimä syöpymisvurio olisi mhdollisimmn vähäinen. fin 63

72 Säilytyksen vlmistelu Päätrkoituksen perämoottorisi säilytysvlmisteluss on suojt sitä ruosteelt, korroosiolt j sisälle jääneen veden jäätymisen iheuttmilt vurioilt. Seurvi säilytystoimenpiteitä on noudtettv, kun perämoottorisi vlmistelln tlvisäilytystä ti muut pitempiikist (vähintään 2 kk:n) säilytystä vrten. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. POLTTOAINEJÄRJESTELMÄ SÄILYTYS TÄRKEÄÄ: Alkoholi (etnoli ti metnoli) sisältävä ensiini voi iheutt hpon muodostumist säilytyksen ikn j vhingoitt polttoinejärjestelmää. Jos käytettävä ensiini sisältää lkoholi, polttoinesäiliö, polttoineletku j moottorin polttoinejärjestelmä on syytä tyhjentää mhdollisimmn trkkn ensiinistä. Täytä polttoinesäiliö j moottorin polttoinejärjestelmä lisäineell käsitellyllä (stiloidull) polttoineell, jok utt estämään lkn j hrtsin muodostumist. Noudt seurvi ohjeit. Knnettv polttoinesäiliö - Kd trvittv määrä ensiinin stilointiinett (noudt stiss olevi ohjeit) polttoinesäiliöön. Kllistele polttoinesäiliötä edestkisin stilointiineen j polttoineen sekoittmiseksi. Kiinteät polttoinesäiliöt - kd vdittv määrä stilointiinett (noudt stioiden ohjeit) erilliseen stin j sekoit noin 1 litr (1 U.S. qt) ensiiniä. Kd seos polttoinesäiliöön. Aset perämoottori veteen ti kytke huuhtelulite jäähdytysveden kierrättämiseksi. Käytä moottori kymmenen minuutti moottorin polttoinejärjestelmän täyttämiseksi. Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Perämoottorin ulko-osien suojus Voitele kikki perämoottorin ost, joist on luettelo kohdss Huolto Trkstus- j huoltoiktulu. Pikk mlipinnn nrmut. Kysy jälleenmyyjältä korjusmli. Suihkut Quicksilverin ti Mercury Precision Luricntsin Corrosion Gurd -korroosionestoinett metllipinnoille (pitsi korroosiosuoj-nodeille). Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Ulkoiset metllipinnt Q55 64 fin

73 Moottorin sisäosien suojelu Irrot sytytystulpt j lisää noin 30 ml (1 oz.) moottoriöljyä ti pne viiden sekunnin suihkus säilytysinett kunkin sylinterin sisään. Pyöritä vuhtipyörää käsin useit kertoj levittääksesi öljyn sylintereihin. Asenn sytytystulpt. Vihd moottoriöljy. Vihteistokotelo SÄILYTYS Tyhjennä vihteistokotelo j lisää siihen uutt voiteluinett (ktso koht Vihteistokotelon voitelu). Perämoottorin sijoitus säilytystä vrten HUOMAUTUS Perämoottori voi vurioitu, jos sitä säilytetään kllistettun. Jäähdytysknviin jäänyt vesi ti potkurin pkoksuukkoon j vihteistoon keräytynyt vesi voivt jäätyä. Aset perämoottori ivn ls. Öljysumpust sylintereihin pääsevän öljyn iheuttmien ongelmien estämiseksi perämoottori s kuljett j säilyttää vin seurviss kolmess sennoss. NOTICE Pystysento Ohjuskhv lhll THIS SIDE UP c - Etupuoli lhll c Älä knn, säilytä ti kuljet perämoottori khdess kuvtuss sennoss. Moottorivurio voi seurt öljyn vuotmisest kmpikmmiost. - - Ohjuskhv ylöspäin Etupuoli ylhäällä Akun säilytys Noudt kun vlmistjn säilytys- j ltusohjeit. Poist kku veneestä j trkist nesteen tso. Lt trpeen mukn. Säilytä kku kuivss j viileässä pikss. fin 65

74 SÄILYTYS Trkist määräjoin nesteen tso j lt kku säilytyksen ikn. 66 fin

75 Käynnistysmoottori ei pyöritä moottori (sähkökäynnisteiset mllit) MAHDOLLISIA SYITÄ Plnut 20 mpeerin sulke käynnistyspiirissä. Lisätietoj on kohdss Huolto -os. Perämoottorin vihde ei ole vpll. Heikko kku ti kkuliitokset ovt löysällä ti syöpyneet. Virtlukko/käynnistyskytkin rikki. Johdotus ti sähköliitos villinen. Käynnistin ti käynnistimen solenoidi rikki. Moottori ei käynnisty MAHDOLLISET SYYT Nrullinen hätäktkisin ei ole "RUN" (jo) -sennoss. Akku ei ole täydessä vruksess. Väärä käynnistysmenettely. Ktso lisätietoj kohdst Käyttö. Vnh ti likist polttoinett. Polttoinett ei pääse moottoriin. Polttoinesäiliö on tyhjä. Polttoinesäiliön ilm-ukko ei ole uki ti sen edessä on este. Polttoineletku on irronnut ti tittunut. Rikstinpllo ei ole puristettu. Rikstinpllon tkiskuventtiili on villinen. Polttoineensuodtin on tukoss. Ktso lisätietoj kohdst Huolto. Polttoinepumppu rikki. Polttoinesäiliön suodttimess on este. Av 20 mpeerin sulke. Trkist sulkkeet, ktso Huolto -os. Ilmletkun kierreliitäntä on löysä. Sytytysjärjestelmän os rikki. Sytytystulpt likisi ti villisi. Ktso lisätietoj kohdst Huolto. Moottori käy epätsisesti MAHDOLLISIA SYITÄ VIANETSINTÄ Alhinen öljynpine. Trkist öljytso. Sytytystulpt likisi ti villisi. Ktso lisätietoj kohdst Huolto olevill ohjeill. Väärät setukset j säädöt. Moottoriin ei pääse riittävästi polttoinett.. Moottorin polttoinesuodttimess on este. Ktso lisätietoj kohdst Huolto olevill ohjeill.. Polttoinesäiliön suodttimess on este. c. Kiinnijuuttunut lponestoventtiili, jok sijitsee pysyvästi sisäänrkennetuiss polttoinesäiliöissä. d. Polttoineletku on vääntynyt ti puristunut. Polttoinepumppu rikki. Sytytysjärjestelmän os rikki. fin 67

76 Tehon menetys MAHDOLLISIA SYITÄ Alhinen öljynpine. Trkist öljytso. Ksuläppä ei ole täysin uki. Potkuri on vioittunut ti vääränkokoinen. Moottorin virheellinen joitus, säädöt ti kokoonpnosetus. Vene on ylikuormitettu ti kuorm ei jkudu tsisesti. Liik vettä pilssissä. Veneen pohj on likinen ti vurioitunut. Akku ei pysy vrutuneen MAHDOLLISET SYYT VIANETSINTÄ Akun liitännät höllentyneet ti syöpyneet. Akuss lhinen määrä hppo. Akku kulunut ti vjtehoinen. Sähkölisälitteit käytetty liik. Tssuuntin, vihtovirtlturi ti jännitteensäädin villinen. 68 fin

77 OMISTAJAN HUOLTOAPU Huoltopu PAIKALLINEN KORJAUSPALVELU Jos Mercury-perämoottorin sisältävä veneesi trvitsee huolto, vie se vltuutetulle jälleenmyyjälle. Vin vltuutetut jälleenmyyjät ovt erikoistuneet Mercuryn tuotteisiin, j heillä on tehtn kouluttmt meknikot, erikoistyöklut j -välineet sekä idot Quicksilver-ost j -lisälitteet moottorin huoltmiseksi sinmukisesti. HUOMAUTUS: Quicksilver-ost j -lisävrusteet ovt Mercury Mrinen suunnittelemi j vlmistmi nimenomn tätä moottori vrten. HUOLTO POISSA KOTOA Jos et ole pikllisen myyjäliikkeen lähellä j trvitset huolto, ot yhteys lähimpään vltuutettuun jälleenmyyjään. Jos jostin syystä et pysty smn huolto, ot yhteys lähimpään huoltokeskukseen. Ot Yhdysvltin j Kndn ulkopuolell yhteys lähimpään Mrine Powerin knsinväliseen huoltokeskukseen. VARASTETTU MOOTTORI Jos moottorisi vrstetn, ilmoit välittömästi poliisivirnomisille j Mercury Mrinelle mlli j srjnumerot sekä kenelle tkisin sdust moottorist tulee ilmoitt. Tämä tieto pidetään Mercury Mrinen tietoknnss uttmn poliisivirnomisi j myyntiliikkeitä löytämään vrstetut moottorit. TARVITTAVAT TOIMET UPPOAMISEN JÄLKEEN 1. Ot ennen ylösnosto yhteys vltuutettuun Mercury-jälleenmyyjään. 2. Ylösnoston jälkeen trvitn välitöntä vltuutetun Mercury-jälleenmyyjän ntm huolto, jott vähennetään vkvien moottorivurioiden mhdollisuutt. HUOLTOVARAOSAT! VAARA Vältä tuliplo- ti räjähdysvr. Mercury Mrinen tuotteiss olevt sähkö-, sytytys- j polttoinejärjestelmien ost on vlmistettu niin, että ne täyttävät Yhdysvltin j knsinväliset määräykset tuliplo- j räjähdysvrn minimoimiseksi. Älä käytä sellisi sähkö- ti polttoinejärjestelmän vrosi, jotk eivät täytä näitä stndrdej. Kun huolletn sähkö- j polttoinejärjestelmiä, kikki ost on sennettv j kiristettävä sinmukisesti. Venemoottorien odotetn toimivn suurimmn osn käyttöiästään täysksull ti lähes täysksull. Niiden odotetn myös toimivn sekä mkeiss että suolisiss vesissä. Nämä olosuhteet vtivt lukuisi erikoisosi. OSIA JA LISÄVARUSTEITA KOSKEVAT KYSELYT Kikki Quicksilver-vrosi j -lisävrusteit koskevt tiedustelut on osoitettv vltuutetulle, piklliselle jälleenmyyjälle Jälleenmyyjällä on trvittvt osien j lisävrusteiden tilustiedot, mikäli niitä ei ole vrstoss. Vin vltuutetut jälleenmyyjät voivt ost itoj Quicksilver-osi j -lisävrusteit tehtlt. Mercury Mrine ei myy vltuuttmttomille jälleenmyyjille ti vähittäissikkille. Kun tiedustelet vrosist j lisälitteist, jälleenmyyjä trvitsee moottorin mlli- j srjnumeron voidkseen tilt oiket ost. ONGELMIEN RATKAISU Tyytyväisyytesi Mercury-tuotteeseen on jälleenmyyjälle j meille tärkeää. Jos sinull on moottorisi koskev ongelm, kysymys ti huoli, ot yhteys vltuutettuun Mercury-jälleenmyyjään. Mikäli trvitset lisäpu: 1. Puhu myyntiliikkeen myyntipäällikön ti huoltopäällikön knss. Ot yhteyttä jälleenmyyntiliikkeen omistjn, jos myyntipäällikkö j huoltopäällikkö eivät ole pystyneet rtkisemn ongelm. 2. Jos kysymystäsi, huoltsi ti ongelmsi ei pystytä rtkisemn jälleenmyyntiliikkeessä, ot yhteys Mercury Mrinen huoltotoimistoon sdksesi pu. Mercury Mrine utt sinu j myyjäliikettä rtkisemn kikki ongelmt. Asiksplvelu trvitsee seurvt tiedot: fin 69

78 Nimesi j osoitteesi Päiväjn puhelinnumerosi Moottorin mlli- j srjnumerot Jälleenmyyjän nimen j osoitteen Mitä ongelm koskee OMISTAJAN HUOLTOAPU MERCURY MARINEN ASIAKASPALVELUN YHTEYSTIEDOT Jos trvitset pu, soit, fks ti kirjoit lueellsi sijitsevn toimistoomme. Ilmoit päiväpuhelinnumerosi, jos ott yhteyttä postitse ti fksitse. Yhdysvllt, Knd Puhelin Fksi Verkkosivut English Frnçis English Frnçis Mercury Mrine W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Austrli, Tyynenmeren lue Puhelin Fksi Brunswick Asi Pcific Group Bessemer Drive Dndenong South, Victori 3175 Austrli Euroopp, Lähi-Itä, Afrikk Puhelin Fksi Brunswick Mrine Europe Prc Industriel de Petit-Rechin B-4800 Verviers, Belgi Meksiko, Keski-Amerikk, Etelä-Amerikk, Kriinmeri Puhelin Fksi Mercury Mrine Interchnge Circle North Mirmr, FL Yhdysvllt Jpni Puhelin Kisk Co., Ltd Knnecho, Ski-ku Fksi Ski-shi, Osk , Jpni Asi, Singpore Puhelin Fksi Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd 29 Loyng Drive Singpore, Oppiden tilus Ennen oppiden tilmist kirjoit muistiin seurvt tiedot moottoristsi: Mlli Hevosvoim Srjnumero Vuosi 70 fin

79 YHDYSVALLAT JA KANADA Jos hlut lisäoppit Mercury Mrine -moottoristsi, ot yhteys lähimpään Mercury Mrine -jälleenmyyjään ti seurvn osoitteeseen: Mercury Mrine Puhelin Fksi Postiosoite (920) (vin USA) (920) (vin USA) YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Mercury Mrine Attn: Pulictions Deprtment P.O. Box 1939 Fond du Lc, WI Ot yhteys lähimpään Mercury Dieselin vltuutettuun huoltokeskukseen, kun hlut tilt lisäoppit, joit on stviss omlle moottorillesi. Lähetä seurv tiluslomke mksun knss osoitteeseen: Mercury Mrine Attn: Pulictions Deprtment W6250 West Pioneer Rod P.O. Box 1939 Fond du Lc, WI Toimitusosoite: (Kirjoit selvästi ti koneell - tämä on osoitelippusi) Nimi Osoite Postitoimipikk Kupunki Postinumero M OMISTAJAN HUOLTOAPU Määrä Os Vrstonumero Hint Yhteensä Yhteensä. fin 71

80 ASENNUS Mercury Mrinen vlidoimt moottorien kiinnitysost TÄRKEÄÄ: Mercury Mrine toimitt vlidoituj kiinnittimiä j sennusohjeit, mukn lukien kiristystiedot, kikkien perämoottoriemme mukn, jott ne voidn kiinnittää oikein veneiden peräpeileihin. Perämoottorin väärä sennus voi iheutt suorituskyky- j luotettvuusongelmi, jotk puolestn voivt kyseenlist turvllisuuden. Noudt kikki perämoottorien sennukseen liittyviä ohjeit. ÄLÄ senn veneeseen mitään muut lisälitett perämoottorin mukn toimitetuill kiinnittimillä. Älä esimerkiksi senn veneeseen hinusurheiluun trkoitettuj tnkoj ti sisääntulotikkit perämoottorin mukn toimitetuill kiinnittimillä. Muiden tuotteiden sentminen veneeseen näillä kiinnitysosill heikentää kyseisten kiinnitysosien kykyä kiinnittää perämoottori oikein j turvllisesti peräpeiliin. Perämoottoreiss, jotk edellyttävät vlidoituj kiinnitysosi, on seurv trr peräpeilin kiristimessä Veneen sopiv moottoriteho! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX fin

81 Vihteell käynnistymisen estäminen! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin vihteell käynnistymisen. Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. Vähäisen läpäisyn polttoineletkuvtimus Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. Perämoottorin sennus ASENNUS! VAARA Jos perämoottori ei kiinnitetä kunnoll, se voi irrot veneen peräpeilistä, mistä voi oll seuruksen venevurio, vkv vmm ti kuolem. Perämoottori on sennettv oikein sinmukisill kiinnitysosill ennen käyttöä. VAADITTAVA VENEEN PERÄPEILIN KORKEUS Mitt veneesi peräpeilin korkeus. Veneen pohjn pitäisi oll smll tsoll ti enintään 25 mm (1 in.) perämoottorin kvittiolevyn yläpuolell. - Kuplinnnestolevy fin 73

82 ASENNUS PERÄMOOTTORIN ASENTAMINEN PERÄPEILIIN! VAARA Jos perämoottori ei kiinnitetä kunnoll, se voi irrot veneen peräpeilistä, mistä voi oll seuruksen venevurio, vkv vmm ti kuolem. Perämoottori on sennettv oikein sinmukisill kiinnitysosill ennen käyttöä. Tuote on kiinnitettävä peräpeiliin sinmukisill kiinnitysosill. Jos perämoottori osuu vedenliseen esineeseen, kiinnitysost estävät perämoottori irtomst peräpeilistä. Kääntörungoss olev trr muistutt sentj mhdollisest vrst. WARNING Avoid serious injury or deth. Secure engine to trnsom with olts Sijoit perämoottori peräpeilin keskiviivlle Kiristä peräpeilikiinnikkeen kiinnitysruuvit fin

83 ASENNUS 3. Mllit, joiss ei ole hydrulist kllistust jott perämoottori ei menetettäisi, kiinnitä se peräpeiliin khdell peräpeilikiinnikkeen kiristysruuvill j khdell pultill. Por kksi 6,35 mm:n (1/4 in.) reikää peräpeilikiinnikkeen sennusreikien läpi. Kiinnitä khdell pultill, litteillä luslevyillä j lukkomuttereill. Käytä veneilykäyttöön trkoitettu vedenkestävää tiivisteinett rei issä j pulttien ympärillä, jott sennuksest tulee vesitiivis. Kiristä pultit ilmoitettuun tiukkuuteen. d - Pultit (2) - Aluslevy (2) c - Lukkomutteri (2) d - Peräpeilin kiinnikkeen kiristysruuvit (2) c Kuvus Nm l-in. l-ft Peräpeilin kiinnikkeen sennuspultit Mllit, joiss on hydrulinen kllistus Jott perämoottori ei menetettäisi, kiinnitä se peräpeiliin khdell peräpeilikiinnikkeen kiristysruuvill j neljällä pultill. Por kksi 7,9 mm (5/16 in.) reikää peräpeilikiinnikkeen yläkiinnitysreikien läpi j por kksi reikää lkiinnitysreikien ti kiinnityshhlojen läpi. Kiinnitä neljällä pultill, litteillä luslevyillä j lukkomuttereill. Käytä veneilykäyttöön trkoitettu vedenkestävää tiivisteinett rei issä j pulttien ympärillä, jott sennuksest tulee vesitiivis. Kiristä pultit ilmoitettuun tiukkuuteen. c c d Lukkomutteri (4) - Aluslevy (4) c - Pultit (4) d - Peräpeilin kiinnikkeen kiristysruuvit (2) Kuvus Nm l-in. l-ft Peräpeilin kiinnikkeen sennuspultit fin 75

84 Kuko-ohjimen sennus OHJAUSKAAPELI ASENNUS 1. Voitele koko kpelin pää Mercury Precision- ti PTFE:tä sisältävällä Quicksilver 2-4-C - voiteluineell Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4-C 2. Työnnä ohjuskpeli kippiputkeen. Ohjuskpelin pää Q 1 3. Kiristä ohjuskpelin mutteri määritettyyn kireyteen Ohjuskpelin mutteri Kuvus Nm l-in. l-ft Ohjuskpelin mutteri Ohjuksen yhdystngon kiinnittimet TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelin moottoriin, täytyy kiinnittää moottorin mukn toimitetuill ohjuksen yhdystngon kiinnittimillä. Näitä lukkomuttereit ( ) ei s koskn korvt tvllisill (ei-lukittuvill) muttereill, kosk ne löystyvät j tärisevät irti vputten yhdystngon. 76 fin

85 ASENNUS! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. c d e f g Pultti ( ) - Litteä luslevy c - Välike d - Nilonvuorinen lukkomutteri ( ) e - Ohjusrunko Asenn ohjuksen yhdystnko sivureikään f - Nilonvuorinen lukkomutteri ( ) (kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierrost) g - Tiiviste Kuvus Nm l-in. l-ft Nilonvuorinen lukkomutteri "d" Nilonvuorinen lukkomutteri "f" Kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierros Koko ohjuksen yhdystnko ohjuskpeliin litteällä luslevyllä j nilonvuorisell lukkomutterill. Kiristä mutteri piklleen, kierrä sitten uki 1/4 kierros. Koko ohjuksen yhdystnko moottoriin pultill, lukkomutterill j välikkeellä sekä luslevyillä. Kiristä lukkomutteri ilmoitettuun tiukkuuteen. fin 77

86 Kuko-ohjimen johtosrjn liitäntä 1. Irrot lkopn suojus j kpelivstkkeen pidike. ASENNUS Suojus - Kpelivstkkeen pidike Reititä kukosäätimen johtosrj kumiholkin läpi. 78 fin

87 ASENNUS 3. Av lkopn puristin j set kukosäätimen johtosrj puristimen lpuolelle. Liitä 8-npinen liitin moottorin johtosrjn. Pin kiinnike ls j kiinnitä kukosäätimen johtosrj lkoppn. c d c - d - Kiinnike Kuko-ohjimen johtosrj 8-npinen liitin Kumiholkki 4. Asenn kpelivstkkeen pidike khdell pultill j kuusiomutterill. Kiristä pultit ilmoitettuun tiukkuuteen. - Kpelivstkkeen pidike fin 79

88 ASENNUS Kuvus Nm l-in. l-ft Kpelivstkkeen pidike 6 53 Ohjuskpelin sennus KAASUKAAPELIN ASENNUS Asenn kpelit kukosäätimeen seurmll kukosäätimen mukn tulleit ohjeit. 1. Aset kukosäätimen khv täyteen eteenpäin-ksusentoon. HUOMAUTUS: Ksukpeli on toinen kpeli, jok liikkuu, kun kukosäädin siirretään pois vplt. 2. Kiinnitä ksukpelin päänohjin ksuvipuun luslevyllä j sokknulpitimellä. 3. Säädä kpelikotelo niin, että sennettu ksukpeli pitää ksutson vsten ksun rjoitint. 4. Aset ksukpeli kumiholkkiin j set kpelikotelo kotelon koloon. 5. Siirrä kukosäätimen khv täyden ksun sentoon j vrmist, ettei ksukpelin päänohjin kosket kukosäätimen johtosrj. 80 fin

89 ASENNUS TÄRKEÄÄ: Vrmist, ettei ksukpelin päänohjin kosket kukosäätimen johtosrj, kun ksukpeli on täyden ksun sennoss. Mikäli trpeen, kiinnitä kukosäätimen johtosrj uuteen kohtn. c d f e g h c - d - e - f - g - h - Sokknulpidätin Litteä luslevy Täyden ksun rjoitin Ksuvipu Kpelikotelo Ksukpelin päänohjin Kotelon kolo Kumiholkki VAIHDEKAAPELIN ASENNUS Asenn kpelit kukosäätimeen seurmll kukosäätimen mukn tulleit ohjeit. 1. Piknn liikkumvrn keskipiste ti vihdekpelin menetetty liike seurvsti:. Siirrä kukosäätimen khv vp-sennost eteenpäin j täyteen nopeuteen ("full speed"). Plut khv hitsti vplle. Merkitse "" kpeliin, jok noj päänohjimeen.. Siirrä kukosäätimen khv vp-sennost eteenpäin j täyteen nopeuteen ("full speed"). Plut khv hitsti vplle. Merkitse "" kpeliin, jok noj päänohjimeen. fin 81

90 c. Tee keskimerkintä "c" merkkien "" j "" väliin. Kohdist päänohjin tähän keskimerkintään, kun sennt kpeli moottoriin. ASENNUS c Vihd perämoottori vplle käsin (potkuri pyörii vpsti). 3. Aset kukosäätimen khv vp-sentoon. 4. Kiinnitä vihdekpeli vihdevipuun luslevyllä j sokknulpitimellä. 5. Säädä kpelikotelo siten, että kpelin keskimerkki on kohdkkin päänohjimen knss, kun kpelikotelo setetn kotelon koloon. 82 fin
