1 2016, Mercury Mrine 40-nelithtimoottorin ohjuskhv Käyttö-, huoltoj sennusohjekirj 8M fin

2 fin

3 Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolen- j kunnosspidon vull voit nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö- j huolto-ohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että pidät tämän ohjekirjn trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine, Fond du Lc, Wisconsin, USA Nimi/ sem: John Pfeifer, pääjohtj, Mercury Mrine Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, ot yhteyttä jälleenmyyjään. Jälleenmyyjä voi myös nt käynnistys- j käyttötoimenpiteiden hvintoesityksen. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroituksi, huomutuksi j ilmoituksi yhdessä! knsinvälisen vrsymolin knss, kiinnitetään sentjn j käyttäjän huomio erityisohjeisiin niistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto. TÄRKEÄÄ: Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän käyttöj huolto-ohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä. fin i

4 ! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Mrine - moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun se on hyväksytty pinettvksi. Mercury Mrine, jonk toimintperitteet perustuvt jtkuvlle tuotekehitykselle, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrittelyjä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Tkuuilmoitus Ostmsi tuote toimitetn Mercury Mrinen myöntämällä rjoitetull tkuull. Tkuuehdot esitetään tämän tuotteen tkuuohjeess. Tkuuohje sisältää kuvuksen siitä, mitä tkuuseen sisältyy, mitä tkuu ei sisällä, kuink kun tkuusuoj kestää, kuink prhiten sd tkuusuoj, tärkeitä vstuuvpusluseit j korvusrjoituksisekä muit sinkuuluvi tietoj. Käy läpi nämä tärkeät tiedot. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Tunnistetiedot Kirj muistiin seurvt tiedot soveltuvin osin: Moottorin mlli j teho Moottorin srjnumero Välityssuhde Perämoottori Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Pkoksupäästöjen todistusnumero (vin Euroopss) ii fin

5 Yleistietoj Veneilijän velvollisuudet... 1 Ennen perämoottorin käyttöä... 1 Veneen sopiv moottoriteho... 1 Pikveneen j suuritehoisen veneen jo... 2 Nrullinen hätäktkisin... 2 Vedessä olevien ihmisten suojminen... 4 Mtkustjien turvllisuusviesti ponttoni j knsiveneet... 5 Perältojen j vnvesien yli hyppiminen... 6 Vedenlisiin esteisiin osuminen... 6 Turvohjeet käsikhvll ohjttville perämoottoreille... 7 Pkoksupäästöt... 7 Perämoottorin vrusteiden vlitseminen... 9 Suosituksi turvlliseen veneilyyn... 9 Srjnumeron kirjminen nelithtimoottorin tekniset tiedot Komponenttien yksilöinti Kuljetus Veneen/perämoottorin vetäminen perävunull Polttoine j öljy Polttoinevtimukset Vähäisen läpäisyn polttoineletkuvtimus Pineenlisi knnettvi polttoinesäiliöitä koskevt EPA säännökset FDV hn (Fuel Demnd Vlve) koskevt vtimukset Mercury Mrinen pineistettu knnettv polttoinesäiliö Polttoinesäiliön täyttäminen Moottoriöljysuositukset Moottoriöljyn trkistus j lisäys Ominisuudet j hllintlitteet Vroitusjärjestelmä Käsikäynnisteiset mllit SmrtCrft Käsikäyttöinen kippusjärjestelmä Ksukhvn kitknsäätö ohjuskhvlliset mllit Ohjuskitkn säätö ohjuskhvlliset mllit Säätöevän säädöt fin iii

6 Käyttö Tärkeä päivittäinen trkstus ennen jokist käyttöä Käynnistystä edeltävä trkistuslist Käyttö jäätymislämpötiloiss Käyttö suolisess ti likisess vedessä Käynnistystä edeltävät ohjeet Moottorin totutusjomenettely Moottorin käynnistys Ohjuskhvlliset mllit Vihteenvihto Moottorin pysäytys Hätäkäynnistys Huolto Perämoottorin hoito PÄÄSTÖVAHVISTUSTARRA Trkstus j huoltoiktulu Jäähdytysjärjestelmän huuhtelu Yläkopn irrotus j sennus Ulkopinnn huolto Akun trkstus Polttoinejärjestelmä Moottorin polttoineensuodtin käsikäynnisteiset mllit Korroosionsuoj nodi Potkurin vihto Sytytystulppien trkstus j vihto Ajstushihnn trkstus Voitelukohdt Moottoriöljyn vihto Vihteistokotelon voitelu Vihteistokotelon voiteluinesuositus Uponnut perämoottori Säilytys Säilytyksen vlmistelu Perämoottorin ulko osien suojus Moottorin sisäosien suojelu Vihteistokotelo Perämoottorin sijoitus säilytystä vrten Akun säilytys Vinetsintä Moottori ei käynnisty Moottori käy epätsisesti Tehon menetys Akku ei pysy vrutuneen iv fin

7 Omistjn huoltopu Osi j lisävrusteit koskevt kyselyt Huoltopu Oppiden tilus Asennus Mercury Mrinen vlidoimt moottorien kiinnitysost Perämoottorin kiinnittäminen peräpeiliin Peräpeilikiinnikkeeseen sennetut lisävrusteet Asennustiedot Polttoineletkun liitäntä Flo Torq I potkurin sennus Flo Torq Reflex Drive Hu potkurin sennus Säätöevän säädöt Huoltoloki Huoltolokikirj fin v

8 fin vi

9 Veneilijän velvollisuudet Käyttäjä (veneen kuljettj) on vstuuss veneen oikest j turvllisest käytöstä sekä veneessä olijoiden j muiden ihmisten turvllisuudest. Suosittelemme ehdottomsti, että jokinen käyttäjä lukee j ymmärtää tämän käyttöohjekirjn koko sisällön ennen perämoottorin käyttöä. Vrmist, että kuljettjn lisäksi veneessä on inkin yksi henkilö, jok on snut perusopstust perämoottorin käynnistyksessä j käytössä sekä veneen käsittelyssä siltä vrlt, että kuljettj ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirj huolellisesti. Opettele käyttämään perämoottorisi oikein. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voi utt estämään henkilövmmoj j tuotevurioit. Tässä ohjekirjss sekä moottoriss oleviss turvllisuusohjetrroiss käytetään seurvi turvllisuusvroituksi, jott kiinnität huomiot erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti kohtliseen vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. Veneen sopiv moottoriteho YLEISTIETOJA! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. fin 1

10 Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY YLEISTIETOJA XXX XXX Pikveneen j suuritehoisen veneen jo Jos perämoottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/perämoottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Nrullinen hätäktkisin Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt (esim. jos hän piskutuu vhingoss pois pikltn), että ktkisin ktivoituu. Ohjuskhvlliset perämoottorit j eräät kukosäädinmllit on vrustettu nrullisell hätäktkisimell. Nrullinen hätäktkisin voidn sent lisävrusteeksi yleensä kojelutn ti kuljettjn pikn viereiseen litn. Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. 2 fin

11 YLEISTIETOJA Nrun pituus on yleensä cm (4 5 feet.) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on kiinnike, jok kiinnitetään kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. ATTACH LANYARD RUN OFF c c - Hätäktkisimen nrun kiinnike Nrun trr Nrullinen hätäktkisin Lue seurvt turvllisuustiedot ennen kuin jtkt. Tärkeitä turvllisuustietoj: Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Näin tphtuu, jos kuljettj puto vhingoss lidn yli ti liikkuu riittävän kus kuljettjn piklt veneen sisällä. Lidn yli putominen j vhingoss veneestä ulos piskutuminen tphtuu todennäköisemmin mtllitisiss kumiveneissä, klstusveneissä, urheiluveneissä j kevyissä, herkästi ohjutuviss veneissä, joit ohjtn käsikhvll. Lidn yli putominen j vhingoss piskutuminen johtuvt myös todennäköisemmin huonoist käyttötvoist, joihin kuuluvt istuimen selkänojn ti lidn päällä istuminen plnusnopeuksill, seisominen plnusnopeuksill, klstusveneen kohotetuill knsill istuminen, plnusnopeudell jo mtlss ti esteitä sisältävässä vedessä, otteen irrottminen ohjuspyörästä ti -khvst, jok vetää jompnkumpn suuntn, lkoholin ti huumeiden käyttö ti usklis veneen käsittely suurill nopeuksill. Vikk hätäktkisimen ktivointi pysäyttää moottorin välittömästi, veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee täyttä ympyräkäännöstä. Vene voi vpn kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. fin 3

12 ! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt sinkoutu eteenpäin eteenpäin-liikkeen odottmttomn menetyksen tki. Tämä koskee erityisesti veneen etuosss olevi mtkustji, jotk sttvt sinkoutu keuln yli j mhdollisesti iskeytyä vihteiston koteloon ti potkuriin. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess. PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Trkist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä silmämääräisesti, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. Vedessä olevien ihmisten suojminen KUN RISTEILET YLEISTIETOJA Vedessä seisovn ti kelluvn ihmisen on vike väistää häntä kohti tulev venettä, vikk se liikkuisi hitstikin Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) perämoottorin vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. VENEEN OLLESSA PAIKALLAAN! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd perämoottori vplle j smmut se, ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. 4 fin

13 YLEISTIETOJA Mtkustjien turvllisuusviesti ponttoni- j knsiveneet Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli fin 5

14 YLEISTIETOJA Perältojen j vnvesien yli hyppiminen Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Tällinen äkkinäinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli.! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin perämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen vähimmäisplnusnopeuden on oltv km/h (15 25 mph) Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Os perämoottorist ti koko perämoottori voi murtu irti j lentää veneeseen. 6 fin

15 Vene voi yhtäkkiä viht suunt. Tällinen äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt perämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, perämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen perämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Turvohjeet käsikhvll ohjttville perämoottoreille Ihmisiä ti kuorm ei s oll suorn perämoottorin edessä olevll lueell veneen liikkuess. Jos perämoottori osuu vedenliseen esteeseen, se kllistuu ylöspäin j voi iheutt henkilövmmn tällä lueell olevlle henkilölle. PURISTUSRUUVEILLA VARUSTETUT MALLIT: Eräiden perämoottorien mukn toimitetn peräpeilikiinnikkeen puristusruuvit. Pelkkien kiinnikkeen puristusruuvien käyttö ei riitä kiinnittämään perämoottori kunnollisesti j turvllisesti peräpeiliin. Perämoottorin kunnolliseen sennukseen kuuluu moottorin pulttminen veneeseen peräpeilin läpi. Ktso trkemmt sennusohjeet kohdst Asennus Perämoottorin sennus.! VAARA Jos perämoottori ei kiinnitetä kunnoll, se voi irrot veneen peräpeilistä, mistä voi oll seuruksen venevurio, vkv vmm ti kuolem. Perämoottori on sennettv oikein sinmukisill kiinnitysosill ennen käyttöä. Älä kiihdytä tyhjäkäyntiä nopemmlle vesillä, joill voi oll vedenlisi esteitä, jos perämoottori ei ole kiinnitetty kunnoll peräpeiliin. Jos esteeseen osutn plnusnopeudell eikä perämoottori ole kiinnitetty kunnollisesti peräpeiliin, perämoottori stt noust irti peräpeilistä j pudot veneeseen. Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ YLEISTIETOJA Kikkien polttomoottoreiden pkoksut sisältävät hiilimonoksidi (häkää). Tämä sisältää veneiden perämoottorit, perävetolitteet j sisämoottorit, jotk liikuttvt veneitä, sekä generttorit, jotk ntvt teho veneiden eri lisävrusteille. Häkä on tppv ksu, jok on hjutont, väritöntä j mutont. Häkämyrkytyksen lkuoireisiin, joit ei pidä sekoitt merisiruteen ti humltumiseen, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Häkämyrkytys voi joht tjuttomuuteen, ivovurioon ti kuolemn. Vrmist veneen hyvä tuuletus sen olless piklln sekä liikkeellä j vältä pitkään jtkuv häkältistust. fin 7

16 YLEISTIETOJA HYVÄ TUULETUS Tuulet mtkustjien lue, v sivuverhot ti keulluukut ksujen poistmiseksi Esimerkki hyvästä ilmvirtuksest veneen läpi HUONO TUULETUS Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, piklln seisovn veneen suljetull lueell lueell oleskelevt uimrit ti mtkustjt sttvt ltistu vrlliselle häkätsolle, jos veneen moottori on käynnissä ti veneen läheisyydessä käytetään moottori. VENEEN OLLESSA PAIKALLAAN Moottorin käyttö, kun vene on htss lituripikss Kiinnitettynä pikkn, joss on lähellä toinen vene moottori käynnissä VENEEN LIIKKUESSA Veneen jo trimmikulmss, joss keul on liin korkell Veneen jminen etupään luukut suljettuin 8 fin

17 Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. YLEISTIETOJA Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. fin 9

18 Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuorm (pino) kntokyvyn oslt (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. YLEISTIETOJA Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. 10 fin

19 - Srjnumeron kirjminen YLEISTIETOJA On tärkeää kirjoitt tämä numero muistiin vstisen vrlle. Srjnumero sijitsee kuvn mukisess kohdss. d Model Numer XXXXXXX Seril Numer XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX H Me PL rc ury Mrine Brunswick Corp. Mde in Jpn B XX c c - d - Srjnumero Mllitunnus Vlmistusvuosi CE-merkki (sikäli kuin soveltuu) 40-nelithtimoottorin tekniset tiedot Mllit 40 Hevosvoim 40 Kilowtti 29.8 Täysksun kierroslukulue /min Eteenpäinvihteen tyhjäkäyntinopeus 800 ±25 1/min Sylinterien lukumäärä 3 Iskutilvuus 747 cc (45.6 cu. in.) Sylinterin läpimitt 65 mm:n (2.559 in.) Iskunpituus 75 mm:n (2.953 in.) Venttiilinvälys (kylmänä) Imuventtiili 0,15-0,25 mm ( in.) Pkoventtiili 0,25-0,35 mm ( in.) Suositeltv sytytystulpp Ksutinmllit NGK DPR6EA-9 Sytytystulpn kärkiväli 0,9 mm (0.035 in.) Välityssuhde 2,00:1 Suositeltv ensiini Lisätietoj on Polttoine j öljy Suositeltv öljy Lisätietoj on Polttoine j öljy Vihteistokotelon voiteluinetilvuus 440 ml:n (14.9 fl oz) Moottoriöljyn tilvuus 3 l (3 qt) fin 11

20 YLEISTIETOJA Komponenttien yksilöinti l m k j n c i h g q o p d e f c - d - e - f - g - h - i - j - k - l - m - n - o - p - q - Kippilukon nuppi Peräpeilikiinnikkeet Öljyntyhjennystulpp Ensiöjäähdytysveden sisäänotto Vihteistokotelo Säätöevä Kvittiolevy Vetokselin kotelo Vesipumpun trkistusukko Alkopp Yläkopp Vihdekhv Moottorin smmutusktkisin Ksun kitknsäätönuppi Nrullinen hätäktkisin Ohjuskitkn säätövipu Kippilukon vipu 12 fin

21 KULJETUS Veneen/perämoottorin vetäminen perävunull Vedä venettäsi perävunull perämoottori kllistettun ls pystysuorn käyttösentoon. Jos trvitn lisää mvr, perämoottori tulee kllist lisävrusteen stvll perämoottorin tukilitteell. Kysy suosituksist piklliselt jälleenmyyjältä. Lisämvr stetn trvit tsoristeyksissä, kujill j perävunun poukkoilless TÄRKEÄÄ: Älä luot siihen, että hydrulinen jokulm-/kllistusjärjestelmä ti kippilukko pitää yllä riittävän mvrn perävunukuljetuksess. Perämoottorin kippilukko ei ole trkoitettu knnttmn moottori perävunukuljetuksess. fin 13

22 Polttoinevtimukset TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. POLTTOAINELAADUT Mercury-perämoottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä ensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2 useimmille mlleille. Premium-ensiini 91 (R+M)/2 oktni on myös hyväksyttävää useimmille mlleille. Älä käytä lyijyä sisältävää ensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON useimmille mlleille. Premium-ensiini (95 RON) on myös hyväksyttävää kikille mlleille. Älä käytä lyijyä sisältävää ensiiniä. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury Mrine - moottoriss. Tällä hetkellä ino Yhdysvlloiss käytössä olev hpetin on lkoholi (etnoli, metnoli ti utnoli). ALKOHOLIA SISÄLTÄVÄ POLTTOAINE Bu16-utnolipolttoineseokset Enintään 16,1 % utnoli (Bu16) sisältävät polttoineseokset, jotk täyttävät Mercury Mrinen julkisemt polttoinevtimukset, ovt hyväksyttävä korvike lyijyttömälle ensiinille. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Metnoli- j etnolipolttoineseokset TÄRKEÄÄ: Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi (metnoli ti etnoli) sisältävää polttoinett. Veneesi polttoinejärjestelmä ei ehkä kestä yhtä suurt lkoholiprosentti. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että metnoli ti etnoli sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi POLTTOAINE JA ÖLJY fsien eromisen todennäköisyyttä (veden j lkoholin eromist ensiinistä polttoinesäiliössä)! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää metnoli ti etnoli, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään metnoli ti etnoli sisältävää ensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Näitä sekoituksi sisältävät polttoineet käytetään utoiss yleensä, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. 14 fin

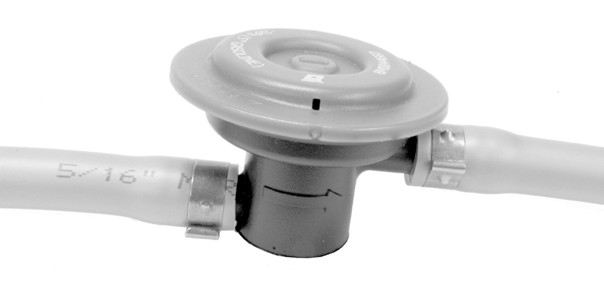

23 POLTTOAINE JA ÖLJY Vähäisen läpäisyn polttoineletkuvtimus Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. Pineenlisi knnettvi polttoinesäiliöitä koskevt EPAsäännökset Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetut, perämoottoreiden knss käytettäviksi trkoitetut knnettvt polttoinejärjestelmät ovt täysin tiivistettyjä (pineistettuj) rvoon 34,4 kp (5.0 psi). Nämä säiliöt sttvt sisältää: Ilmn tuloukko, jok vutuu j päästää ilm sisään, kun polttoinett imetään säiliöstä. Ilmn tuloukko, jok vutuu (ilmutuu) ilmkehään, jos pine ylittää 34,4 kp (5.0 psi). FDV-hn (Fuel Demnd Vlve) koskevt vtimukset Ain kun käytetään pineistettu polttoinesäiliötä, FDV-hn on sennettv polttoinesäiliön j rikstinpllon välille. FDV-hn estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. FDV-hnss on mnulinen vputus. Mnulist vputust voidn käyttää (pinmll sisään) hnn vmiseen (ohitukseen) silloin, jos hnss on polttoinetukos. - - c - FDV-hn - sennettu polttoineletkuun polttoinesäiliön j rikstinpllon välille Mnulinen vputus Ilmus-/veden tyhjennysukot c Mercury Mrinen pineistettu knnettv polttoinesäiliö Mercury Mrine on tuottnut uuden knnettvn pineistetun polttoinesäiliön, jok täyttää edellä minitut EPA-säännösten vtimukset. Nämä polttoinesäiliöt ovt stviss lisävrustein ti vkioin tietyissä knnettviss perämoottorimlleiss. KANNETTAVAN POLTTOAINESÄILIÖN ERITYISOMINAISUUDET Polttoinesäiliössä on kksitieventtiili, jok mhdollist ilmn pääsyn säiliöön, kun polttoinett vedetään moottoriin, j se myös vutuu j päästää ilm ilmkehään, jos säiliön sisäinen pine ylittää 34,4 kp (5.0 psi). Kun ilm päästetään ilmkehään, järjestelmästä kuuluu sihisevä ääni. Tämä on normli. Polttoinesäiliössä on FDV-hn, jok estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. Polttoinesäiliössä on mnulinen ilmusruuvi, jok tulee sulke kuljetuksen jksi j vt käyttöä j korkin poisto vrten. fin 15

24 Kosk tiivistettyjä polttoinesäiliöitä ei ilmt, ne ljenevt j supistuvt, kun polttoine ljenee j supistuu ulkoilmn lämmitys- j jäähdytysjksojen ikn. Tämä on normli. POLTTOAINEKORKIN POISTAMINEN POLTTOAINE JA ÖLJY - - c - Polttoinekorkki Mnulinen ilmusruuvi Liusklukko TÄRKEÄÄ: Sisältö stt oll pineistettu. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi ennen vmist. 1. Av polttoinekorkin päällä olev mnulinen ilmusruuvi. 2. Kierrä polttoinekorkki, kunnes se koskett liusklukko. 3. Pin liusklukko ls. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi. 4. Pin liusklukko jälleen ls j irrot korkki. PAINEISTETUN KANNETTAVAN POLTTOAINESÄILIÖN KÄYTTÖOHJEET 1. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. 2. Av korkin päällä olev mnulinen ilmusruuvi käyttöä j korkin poisto vrten. Sulje mnulinen ilmusruuvi kuljetust vrten. 3. Jos polttoineletkuss on pikliitäntä, irrot polttoineletku moottorist ti polttoinesäiliöstä, kun letku ei ole käytössä. 4. Noudt kohdss Polttoinesäiliön täyttäminen olevi polttoineen lisäysohjeit. Polttoinesäiliön täyttäminen! VAARA Vältä ensiiniplost ti -räjähdyksestä iheutuv vkv vmm ti kuolem. Täytä polttoinesäiliöt vrovsti. Pysäytä in moottori äläkä tupkoi ti päästä votult ti kipinöitä lueelle, joss täytät polttoinesäiliöitä. Täytä polttoinesäiliöt ulkon lämmönlähteistä, kipinöistä j votulest loitoll. Poist knnettvt polttoinesäiliöt veneestä, kun hlut täyttää ne. Pysäytä in moottori ennen polttoinesäiliöiden tnkkust. Älä tnkk polttoinesäiliöitä täyteen. Jätä noin 10 % säiliön tilvuudest tyhjäksi. Polttoine ljenee lämpötiln noustess j voi vuot pineen lisen, jos säiliö on ivn täynnä. KANNETTAVAN POLTTOAINESÄILIÖN SIJOITUS VENEESEEN Aset polttoinesäiliö veneeseen niin, että ilmreikä on normleiss veneen käyttöoloiss polttoineen pint korkemmll. c 16 fin

25 Moottoriöljysuositukset POLTTOAINE JA ÖLJY Yleiseen jok sään käyttöön suositelln Mercuryn ti Quicksilverin NMMA FC-W -hyväksyttyä SAE 10W-30 - nelithtiperämoottoriöljyä. Jos suositn NMMA:n hyväksymää osittin synteettistä öljyä, käytä Mercuryn ti Quicksilverin osittin synteettistä SAE 25W-40 -nelithtimoottoriöljyä. Jos suositeltv Mercuryn ti Quicksilverin NMMA FC-W -hyväksynnän mukisi perämoottoriöljyjä ei ole stviss, tunnettu FC-Whyväksynnän mukist nelithtiperämoottoriöljyä voidn käyttää. TÄRKEÄÄ: Pesemättömien öljyjen, monisteöljyjen (muiden kuin Mercuryn ti Quicksilverin NMMA FC-W - hyväksynnän mukisien öljyjen ti tunnettujen NMMA FC-W:n mukisien öljyjen), synteettisten öljyjen, heikkoltuisten öljyjen sekä kiinteitä lisäineit sisältävien öljyjen käyttöä ei suositell. F C Moottoriöljyn suositeltv SAE-viskositeetti - Mercuryn ti Quicksilverin SAE 25W-40 osittin synteettistä nelithtivenemoottoriöljyä s käyttää, kun lämpötil on yli 4 C (40 F) - Jok sään käyttöön suositelln Mercuryn ti Quicksilverin SAE 10W-30 -nelithtivenemoottoriöljyä Moottoriöljyn trkistus j lisäys TÄRKEÄÄ: Älä täytä liik. Vrmist, että perämoottori on pystysuorss (ei kllistettun) öljyä trkistettess. 1. Smmut moottori. Aset perämoottori vktsoon toimint-sentoon. Poist yläkopp. 2. Käännä khv ylös j vedä mitttikku ulos. Pyyhi se puhtksi rievull ti pyyhkeellä j pin tkisin pohjn. 3. Vedä mitttikku ulos uudestn j huomioi öljytso. Jos öljytso on mtl, poist öljyn täyttökorkki j täytä ylärjn sti (muttei yli) suositellull öljyllä. TÄRKEÄÄ: Trkst, ettei öljyssä näy likntumisen merkkejä. Veden likm öljy on väriltään mitomist, kun ts polttoineen likmss öljyssä on voimks polttoineen hju. Jos huomt likntunutt öljyä, trkstut moottori jälleenmyyjällä. fin 17

26 POLTTOAINE JA ÖLJY 4. Työnnä mitttikku kokonn pohjn j käännä khv ls, jott mitttikku lukkiutuu piklleen. Asenn öljyntäyttökorkki j kiristä pitävästi käsin. c d c - d - Full-merkki Add-merkki Mitttikku Öljyn täyttöukon tulpp 18 fin

27 OMINAISUUDET JA HALLINTALAITTEET Vroitusjärjestelmä - Käsikäynnisteiset mllit Perämoottorin vroitusjärjestelmä käsittää ohjuskhvn lpuolell olevn torven. - Vroitustorvi ohjuskhvn lpuolell VAROITUSJÄRJESTELMÄN TOIMINTA Vroitustorvi päästää joko jtkuvn äänimerkin ti ktkonisi äänimerkkejä, j moottorin nopeus rjoittuu rvoon /min. Tämä kiinnittää käyttäjän huomion j utt tunnistmn seurvt tilnteet. Vroitusjärjestelmä Toiminto Ääni Kuvus Moottorin ylikuumeneminen Jtkuv Moottorin ylikuumeneminen Alhinen öljynpine Jksoittiset lyhyet äänimerkit Alhinen öljynpine MOOTTORIN YLIKUUMENEMINEN Jos moottori kuumenee liik, vähennä ksu välittömästi tyhjäkäynnille. Vihd perämoottori vplle j ktso, tuleeko vesipumpun trkistusukost tsinen vesivirt Jollei vesipumpun trkistusukost tule vettä ti sitä tulee joittin, smmut moottori j vrmist, ettei jäähdytysveden ottoukoiss ole esteitä. Jos esteitä ei löydy, jäähdytysjärjestelmä on sttnut tukkeutu ti vesipumpuss voi oll vik. Trkstut perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö iheutt moottorivurion. Jos vesipumpun trkistusukost tulee tsinen vesivirt mutt moottori kuumenee jtkuvsti liik, pyydä pu jälleenmyyjältä. Ylikuumenneen moottorin käyttö vurioitt moottori. HUOMAUTUS: Jos moottori kuumenee liik, kun olet vesillä, smmut moottori j nn sen jäähtyä. Tämä nt yleensä lisää hidskäyntistä käyttöik (tyhjäkäyntiä), ennen kuin moottori lk kuumet ts liik. ALHAINEN ÖLJYNPAINE Vroitusjärjestelmä ktivoituu, jos öljynpine lskee liin ls. Pysäytä ensin moottori j trkist öljymäärä. Lisää trvittess öljyä. Jos öljy on suositeltvll tsoll mutt vroitustorvi jtk soimist, pyydä pu jälleenmyyjältä. Moottorin käyntinopeus rjoittuu rvoon /min, mutt älä kuitenkn jtk moottorin käyttöä. fin 19

28 SmrtCrft OMINAISUUDET JA HALLINTALAITTEET Tähän perämoottoriin voidn ost Mercury SmrtCrft System -mittripketti. Mittripketti näyttää mm. seurvi toimintoj: moottorin kierrosluvun, jäähdytysineen lämpötiln, öljynpineen, vedenpineen, kkujännitteen, polttoineen kulutuksen j moottorin käyttötunnit. SmrtCrft-mittripketti utt myös Engine Gurdin -järjestelmän vinmäärityksessä. SmrtCrftmittripketti näyttää kriittisiä moottorihälytystietoj j mhdollisi ongelmi. Käsikäyttöinen kippusjärjestelmä Mllit, joiss ei ole power trim -säätöä, on vrustettu kippuspujärjestelmällä, jonk vull käyttäjä voi helposti kllist j lukit perämoottorin mihin thns lhisimmst ylimpään sentoon. Tämä kippusjärjestelmä on suunniteltu säädettäväksi silloin, kun perämoottori on vpll tyhjäkäynnillä ti smmutettun. Ennen käyttöä perämoottori on lukittv kllistussentoon siirtämällä kippilukon vipu lukitus-/ sentoon.! VAARA Moottorin käyttö niin, että kippilukko ei ole lukittun, voi iheutt vkvn vmmn ti kuolemn. Perämoottori voi kllistu ylöspäin vuhdin hidstmisen ikn ti peruutettess, mikä iheutt veneen hllinnn menetyksen. Lukitse perämoottori josentoon ennen veneen käyttöä. KIPPAUKSEN PERUSKÄYTTÖ Siirrä kippilukon vipu kllistussentoon. Kllist perämoottori hlumsi sentoon j lukitse se piklleen liikuttmll kippilukon vipu lukitus-/josentoon. - Kllistussento - Lukitus-/josento MATALASSA VEDESSÄ AJO Kun venettä käytetään mtlss vedessä, perämoottori voidn säätää j lukit suurempn kllistuskulmn. Aj perämoottori hitsti sen olless ylös kllistettun mtlss vedessä jo vrten. Pidä jäähdytysveden ottoukot veden ll j pidä silmällä veden virtust vesipumpun trkistusukost fin

29 OMINAISUUDET JA HALLINTALAITTEET PERÄMOOTTORIN KALLISTUS YLIMPÄÄN ASENTOON 1. Smmut moottori. Siirrä kippilukon vipu kllistussentoon. Trtu yläkopn khvn j kohot perämoottori ylimpään sentoon. Lukitse perämoottori piklleen siirtämällä lukkovipu lukitus-/ josentoon Kytke kippilukko kiertämällä nuppi sdksesi tukivrren nousemn. - - Kippilukko Nuppi Lske perämoottori lepäämään kippilukon vrn. 4. Kytke kippilukko irti kohottmll perämoottori irti tukivrrest j kääntämällä vrtt ls. Lske perämoottori. 5. Siirrä kippilukon vipu lukitus-/josentoon. AJOKULMAN SÄÄTÖ Perämoottorisi pystysuor käyttökulm säädetään siirtämällä kllistuksen säätöpuikko eri säätöreikiin, joit on viisi. Perämoottori tulee lukit tätä kllistuspuikko vsten settmll kllistuslukon vipu lukitus-/ josentoon. Kunnollisen säädön vull vene kulkee vksti, svutt optimisuorituskyvyn j pienimmän mhdollisen ohjusponnistuksen. HUOMAUTUS: Ktso seurvi luetteloj, kun säädät perämoottorisi jokulm. Kllistuksen säätöpuikko on säädettävä siten, että perämoottori on kohtisuorss veteen nähden, kun vene kulkee täydellä nopeudell. Näin venettä voidn j vedenpinnn suuntisesti. fin 21

30 OMINAISUUDET JA HALLINTALAITTEET Järjestä mtkustjt j kuorm vene niin, että pino jkutuu tsisesti. c c - Liin suuri kulm (perä lhll keul ylhäällä) Liin pieni kulm (perä ylhäällä keul lhll) Kulm säädetty oikein (keul hiemn koholl) Hrkitse seurvi luetteloj huolellisesti, kun säädät perämoottorisi jokulm. Perämoottorin säätäminen lähelle peräpeiliä voi: Lske keul Aiheutt nopemmn plnukseen nousun, etenkin rskll kuormll ti rsksperäisessä veneessä Prnt yleensä jo-ominisuuksi llokoss. Lisätä ohjuksen vetämistä oikelle (normlill oikelle pyörivällä potkurill) Liillisen lske eräiden veneiden keul niin pljon, että ne lkvt kyntää vettä keulll plntessn. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. Perämoottorin säätäminen loitolle peräpeilistä voi: Nost keuln vedestä Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Lisätä ohjuksen vetämistä vsemmlle normliss sennuskorkeudess (normlill oikelle pyörivällä potkurill) Liillisen iheutt veneen poukkoilu ti potkurin ilmnsnti 22 fin

31 OMINAISUUDET JA HALLINTALAITTEET Ksukhvn kitknsäätö ohjuskhvlliset mllit Ksukhvn kitknuppi Käännä kitknuppi ksun settmiseksi j pitämiseksi tietyllä nopeudell. Kierrä nuppi myötäpäivään kiristääksesi j vstpäivään löysätäksesi kitk. - - Kitkn löysäys Kitkn kiristys Ohjuskitkn säätö ohjuskhvlliset mllit HUOMAUTUS: Ohjuskitkn säätö on käytettävissä vin ohjuskhvllisiss mlleiss. Säädä tätä vipu svuttksesi hlutun ohjuskitkn (vstuksen) ohjuskhvlle. Kiristä kitk siirtämällä vipu vsemmlle ti löysää kitk siirtämällä vipu oikelle. HUOMAUTUS: Säätö voidn pitää oiken kiristämällä ohjuskitkvivun nivelen päällä sijitsev lukkomutteri. - - c - Kitkn kiristys Kitkn löysäys Lukkomutteri c 26811! VAARA Riittämätön kitkn säätö voi iheutt vkvn vmmn ti kuolemn veneen hllinnn menetyksen seuruksen. Ylläpidä kitksäätöä setettess riittävää ohjuskitk, jott perämoottori ei pääse ohjutumn täyskäännökseen, jos ohjuskhv päästetään vpksi. fin 23

32 Säätöevän säädöt OMINAISUUDET JA HALLINTALAITTEET Potkurin ohjusvääntö vetää venettä jompnkumpn suuntn. Tämä ohjusvääntö on normli j johtuu siitä, ettei perämoottorin potkurikseli ole vedenpinnn suuntinen. Säätöevä voi utt moniss tpuksiss kumomn tätä ohjusvääntöä, j sitä voi säätää tietyissä rjoiss epäsuhtisen ohjusvoimn vähentämiseksi HUOMAUTUS: Säätöevän säätäminen ei vähennä ohjusvääntöä juurikn, jos perämoottori sennetn niin, että ilmnoton estolevy on noin 50 mm (2 in.) ti enemmän veneen pohj korkemmll. SÄÄTÖEVÄN SÄÄDÖT Aj venettäsi normlill mtknopeudell hlumsi jokulmn trimmttun sentmll säätöpuikko hlumsi reikään. Käännä venettä vsemmlle j oikelle j pne merkille, kumpn suuntn se kääntyy helpommin. Jos säätö on trpeen, löysää säätöevän pultti j säädä sitä vähän kerrlln. Jos vene kääntyy helpommin vsemmlle, siirrä säätöevän tkreun vsemmlle. Jos vene kääntyy helpommin oikelle, siirrä säätöevän tkreun oikelle. Kiristä pultti j kokeile. 24 fin

33 KÄYTTÖ Tärkeä päivittäinen trkstus ennen jokist käyttöä Jokisen veneeseen sennetun perämoottorin kiinnitysost on tutkittv j trkistettv, jott vrmistetn niiden pitävyys. Peräpeilikiinnikkeessä olev trr muistutt omistj siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on trkistettv ennen jokist käyttöä. Peräpeilikiinnikkeen trr Käynnistystä edeltävä trkistuslist Ohjj tuntee turvllisen nvigoinnin, veneilyn j käytön toimenpiteet. Jokiselle veneessä olijlle on hyväksytyn mllinen, sopiv koko olev kelluntvrustus, jok on myös helposti stvill (lin mukisesti). Pelstusrengs ti kellunttyyny, jok on suunniteltu heitettäväksi veden vrn joutuneelle. Tunne veneesi enimmäiskntokyky. Ktso veneen kntokyky tyyppikilvestä. Polttoineensyöttö toimii. Järjestä mtkustjt j kuorm siten, että pino jkutuu veneessä tsisesti j jokisell on kunnollinen istumpikk. Kerro jollekulle, mihin olet menoss j milloin iot plt. Veneen käyttö päihtyneenä ti huumeiden vikutuksen lisen on linvstist. Tunne vesistö j ympäristö, joss veneilet. Huomioi vuorovesi, virtukset, hiekksärkät, krit j muut vrtekijät. Tee trkstukset, jotk on lueteltu kohdss Huolto trkstus- j huoltoiktulu. Käyttö jäätymislämpötiloiss Kun käytät ti kiinnität perämoottorisi lämpötiln olless nolln tuntumss ti sen lpuolell, pidä moottori koko jn kllistettun ls, jott vihteistokotelo pysyy veden ll. Tämä estää vihteistokoteloon jäänyttä vettä jäätymästä j iheuttmst mhdollisi vurioit vesipumpulle j muille komponenteille. Mikäli on mhdollist, että veden pinnlle voi muodostu jäätä, perämoottori on irrotettv j siihen jäänyt vesi vlutettv pois. Jos jäätä muodostuu vesitsoon perämoottorin vetokselin kotelon sisälle, se estää veden virtuksen moottoriin iheutten mhdollisen vurion. Käyttö suolisess ti likisess vedessä Suosittelemme perämoottorin sisäisten vesiknvien huuhtomist mkell vedellä jok kerrn, kun olet jnut suolisess ti sstuneess vedessä. Tämä estää jätteiden kertymisen j vesiknvien tukkeumt. Lisätietoj on kohdss Huolto jäähdytysjärjestelmän huuhtelu. fin 25

34 KÄYTTÖ Jos pidät veneesi vedessä nkkuroitun lituriin, kllist in perämoottori siten, että vihteistokotelo on täysin poiss vedestä (pitsi jäätymislämpötiloiss), kun se ei ole käytössä. Pese perämoottorin ulkopuoli j huuhdo potkurin j vihteistokotelon pkoukko puhtll mkell vedellä in käytön jälkeen. Sumut metlliset ulkopinnt kerrn kuukudess Mercury Precision- ti Quicksilverkorroosionsuoj-ineell. Älä ruiskut inett korroosionsuoj-nodeille, kosk se huonontisi nodien teho. Käynnistystä edeltävät ohjeet 1. Trkist moottorin öljytso. c - - c - Full-merkki Add-merkki Mitttikku Vrmist, että jäähdytysvedenottoukko on veden ll. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että vedenottoukkoihin sdn riittävästi vettä käytön ikn Moottorin totutusjomenettely TÄRKEÄÄ: Jos moottorin totutusjomenettelyä ei noudtet, seuruksen stt oll huono suorituskyky koko moottorin elinkren jn sekä moottorivurio. Noudt in totutusjomenettelyä. 1. Käytä ensimmäisen käyttötunnin ikn moottori eri ksusetuksill enintään nopeudell /min (noin puoliksu). 2. Käytä toisen käyttötunnin ikn moottori eri ksusetuksill enintään nopeudell /min ti kolmeneljäsosksull, j tämän jkson ikn käytä sitä täysksull noin minuutin jn kymmenen minuutin välein. 3. Vältä seurvien khdeksn käyttötunnin ikn viisi minuutti kerrlln ylittävää täysksun käyttöä. Moottorin käynnistys Ohjuskhvlliset mllit Lue ennen käynnistystä Käynnistystä edeltävä trkistuslist, erityiset käyttöohjeet j Moottorin totutusjomenettely tästä osst. 26 fin

35 KÄYTTÖ HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 1. Jos polttoinesäiliö on käsin ilmttv, v säiliön ilmruuvi (täyttökorkiss) Yhdistä irtosäiliön polttoineletku perämoottoriin. Vrmist, että liitin npsht piklleen Aset polttoineletkun rikstinpllo siten, että pllon kyljessä olev nuoli osoitt ylöspäin. Purist polttoineletkun rikstinpllo usesti, kunnes se tuntuu kiinteältä Aset nrullinen hätäktkisin sentoon RUN (jo). Ktso Yleistietoj Nrullinen hätäktkisin fin 27

36 KÄYTTÖ 5. Vihd perämoottori vplle (N). N Mllit, joiss ei ole Power Trim -säätöä - Aset kippilukon vipu lukitussentoon Aset ksukhv seurvsti: Kylmä moottori Aset ksukhv käynnistyssentoon. Lämmin moottori Aset ksukhv keskisentoon. Tulviv moottori - Aset ksukhv keskisentoon. HUOMAUTUS: Kylmän moottorin käynnistämisen jälkeen (ilmn lämpötil lle 4 C [40 F]) lisää ksun nopeutt hitsti, kunnes moottori lämpenee. 0%100 0%100 START START START START Käynnistyssento Keskisento 28 fin

37 KÄYTTÖ 8. Käsikäynnistysmllit - Vedä käynnistysnrust hitsti, kunnes tunnet käynnistimen kytkeytyvän, j nykäise sitten moottorin käynnistämiseksi. Ann nrun plt hitsti. Toist kunnes moottori käynnistyy Trkist, että vesipumpun trkistusukost tulee ulos tsinen vesivirt TÄRKEÄÄ: Jollei vesipumpun ilmisinukost tule vettä, pysäytä moottori j trkist, ovtko jäähdytysveden ottoukot tukoss. Ellei niissä ole esteitä, vesipumppu ei mhdollisesti toimi ti jäähdytysjärjestelmässä voi oll tukos. Nämä tilt iheuttvt moottorin ylikuumenemisen. Trkstut perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö voi iheutt vkvn moottorivurion. MOOTTORIN LÄMMITTÄMINEN Ennen kuin loitt käytön, nn moottorin lämmetä tyhjäkäynnillä 3 minuutti. Vihteenvihto TÄRKEÄÄ: Huomioi seurv: Älä kytke perämoottori vihteelle, ellei moottori käy tyhjäkäyntinopeudell. Älä kytke perämoottori peruutusvihteelle, kun moottori ei ole käynnissä. Perämoottoriss on kolme käytettävää vihdett: eteenpäin, vp (ei vihteell) j peruutus. R N F fin 29

38 KÄYTTÖ Alenn moottorin nopeus joutokäynnille ennen vihteen vihtmist. Vihd perämoottorin vihdett in nopell liikkeellä Kun perämoottori on vihteell, siirrä kukosäätimen ksuvipu ti kierrä ksukhv (ohjuskhvlliset mllit) nopeuden lisäämiseksi. Moottorin pysäytys Alenn moottorin nopeutt, vihd perämoottori vplle j pin moottorin pysäytyspinike sisään Hätäkäynnistys Jollei käynnistysjärjestelmä toimi, käytä vrkäynnistysnru (seur mukn) j noudt menettelyä. 1. Poist vuhtipyörän knsi ti käsikäynnistysyksikkö fin

39 KÄYTTÖ 2. Vihd perämoottori vplle (N). R N F 58150! VAARA Vp-sennon suojlite ei toimi, kun moottori käynnistetään vrkäynnistysköydellä. Aset moottori tyhjäkäynnille j vihde vplle, jott moottori ei käynnisty vihde kytkettynä.! VAARA Pljn pyörivä vuhtipyörä voi iheutt vkvn vmmn. Pidä kädet, hiukset, vtteet, työklut j muut esineet poiss moottorist, kun käynnistät ti käytät moottori. Älä yritä sent vuhtipyörän kntt ti yläkopp pikoilleen moottorin olless käynnissä. 3. Aset käynnistysnrun solmu vuhtipyörän loveen j kääri nru myötäpäivään vuhtipyörän ympäri. 4. Vedä käynnistysnrust moottorin käynnistämiseksi fin 31

40 HUOLTO Perämoottorin hoito Perämoottorisi säilyttämiseksi mhdollisimmn hyvässä kunnoss on tärkeää, että perämoottorille tehdään säännölliset trkstukset j huollot, jotk on lueteltu kohdss Trkstus- j huoltoiktulu. Kehotmme pitämään sen hyvin huollettun, jott vrmistetn kuljettjn j mtkustjien turvllisuus j säilytetään moottorin luotettvuus. Kirj tehty huolto tämän kirjn tksivull olevn kohtn Huoltoloki.. Säilytä kikki huoltotilukset j -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme lkuperäisten Mercury Precision- ti Quicksilver-vrosien j voiteluineiden käyttöä. PÄÄSTÖVAHVISTUSTARRA Päästövhvistustrr, jok näyttää päästötsot j päästöjä koskevt moottorin tekniset tiedot, sijoitetn moottoriin vlmistuksen ikn c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp COLD VALVE CLEARANCE (mm) cc TIMING (IN DEGREES): INTAKE: EXHAUST: FAMILY: FEL: g/kwh f g h i Joutokäyntinopeus - Moottorin hevosvoim c - Sylinterin iskutilvuus d - Vlmistuspäivä e - Venttiilivälys (jos sovellettviss) f - Perhenumero g - Moottoriperheen mksimipäästö h - Ajstustiedot i - Suositettu sytytystulpp j väli OMISTAJAN VASTUU Omistj/käyttäjä on velvollinen huolehtimn moottorin huollost, jott päästötsot ovt määritettyjen vhvistettujen vkioiden mukn. Omistj/käyttäjä ei s tehdä mitään muutoksi moottoriin tvll, jok voisi muutt hevosvoim ti slli päästötsojen ylittää tehtn edeltä käsin tehtn ntmi teknisiä tietoj. Trkstus- j huoltoiktulu PÄIVITTÄISET TARKASTUKSET Trkist moottorin öljytso Trkist hätäktkisin Trkist, onko polttoinejärjestelmässä vuotoj Trkist moottorin tiukkuus peräpeilissä Trkist, onko ohjusjärjestelmässä hnkvi osi. 32 fin

41 HUOLTO Trkist, onko potkuriss vurioit Trkist, etteivät hydruliohjuksen liittimet j letkut (jos vrustettu) vuod ti ole vurioituneet. Trkist hydrulisen ohjusnesteen tso, jos vrustettu JOKAISEN KÄYTÖN JÄLKEEN Pese moottorin ulkopint puhtll vedellä Huuhtele perämoottorin jäähdytysjärjestelmä, vin suolisess ti likisess vedessä VUOSITTAIN TAI 100 TUNTIA Voitele moottori, jos sinmukist Vihd moottoriöljy j suodtin, jos vrustettu Trkst termosttti, vin suolisess ti likisess vedessä Lisää Quickleen-pesuinett polttoinesäiliöön, kerrn vuodess moottori kohden Sivele sytytystulppien kierteisiin juuttumisenestoinett Vihd vihteistoöljy Trkst korroosionsuoj-nodit Vihd kikki polttoinejärjestelmän imupuolen suodttimet jälleenmyyjän tehtävä Voitele vetokselin rihlt jälleenmyyjän tehtävä Voitele potkurikselin rihlt jälleenmyyjän tehtävä Trkist kikkien kiinnittimien kireys jälleenmyyjän tehtävä Trkist perämoottorin kiinnitysosien kireys jälleenmyyjän tehtävä Trkist kun kunto j kkukpelin liitäntöjen kireys jälleenmyyjän tehtävä KOLME VUOTTA TAI 300 TUNTIA Vihd sytytystulpt Vihd vesipumpun siipipyörä jälleenmyyjän tehtävä Trkst hiilikuituläpät jälleenmyyjän tehtävä Trkst johtosrjn liittimet jälleenmyyjän tehtävä Trkst kukosäätimen kpelin säätö, jos sinmukist jälleenmyyjän tehtävä Vihd korkepineinen polttoineensuodtin jälleenmyyjän tehtävä Vihd pulitehihn jälleenmyyjän tehtävä Trkist jokulmn säätöyksikön nestetso jälleenmyyjän tehtävä Trkst moottorin kiinnitykset jälleenmyyjän tehtävä Jäähdytysjärjestelmän huuhtelu Huuhtele perämoottorin sisäiset vesiknvt mkell vedellä in suolisess, sstuneess ti mutisess vedessä jon jälkeen. Tämä utt estämään jäämien kertymistä j sisäisten vesiknvien tukkeutumist. TÄRKEÄÄ: Moottorin täytyy käydä huuhtelun ikn, jott termosttti vutuu j vesi kiertää vesiknviss.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. 1. Pne perämoottori joko käyttösentoon (pystysuorn) ti kippisentoon. 2. Irrot potkuri. Ktso Potkurin vihto. fin 33

42 HUOLTO 3. Kierrä vesiletku tkyhteeseen. Av vesihn osittin (enintään puoliksi). Älä v vesihn kokonn, sillä vesi pääsee virtmn suurell pineell. TÄRKEÄÄ: Huuhtelun ikn moottori ei s käyttää tyhjäkäyntiä nopemmin. 4. Vihd perämoottori vplle. Käynnistä moottori j huuhtele jäähdytysjärjestelmää vähintään 5 minuutti. Pidä moottorin nopeus tyhjäkäynnillä. 5. Pysäytä moottori. Sulje veden syöttö j irrot letku. Asenn potkuri tkisin Yläkopn irrotus j sennus IRROTUS 1. Vedä tklukkovipu ulos j irrot yläkopp. ASENNUS 1. Lske yläkopp moottorin päälle fin

43 HUOLTO 2. Lske kopn etuos ls ensin j kytke sitten etukoukkuun. Lske kopp piklleen j pin lspäin kopn tkos kohti, jott se lukkiutuu piklleen. Vrmist, että kopp on tiuksti kiinni vetämällä sen tkos vrovsti ylöspäin Ulkopinnn huolto Perämoottorisi suoj kestävä emlilkkus. Puhdist j vh se usein veneenpuhdistusineit j -vhoj käyttäen. Akun trkstus Akku on trkstettv säännöllisesti, jott vrmistetn moottorin oike käynnistymiskyky. TÄRKEÄÄ: Lue kun mukn toimitetut turv- j huolto-ohjeet. 1. Smmut moottori ennen kun huolto. 2. Vrmist, ettei kku pääse liikkumn. 3. Akkukpelin nvt on pidettävä puhtin, kireinä j oikein sennettuin. Positiivinen positiiviseen j negtiivinen negtiiviseen. 4. Vrmist, että kuss on sähköä johtmton suojus, jok estää kun npojen vhingoss tphtuvt oikosulut. Polttoinejärjestelmä! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. Smmut moottori j kytke kku irti, ennen kuin huollt mitään polttoinejärjestelmän os. Tyhjennä polttoinejärjestelmä kokonn. Kerää j säilytä polttoinett hyväksytyssä stiss. Pyyhi mhdolliset läiskeet heti pois. Vuotojen pyyhkimiseen käytetty mterili täytyy hävittää hyväksyttyyn stin. Kikki polttoinejärjestelmän huollot täytyy suoritt hyvin tuuletetull lueell. Trkst, ettei huoltotyön jäljiltä synny polttoinevuotoj. POLTTOAINELETKUN TARKASTUS Ktso, ettei polttoineletkuss j sen käsipumpuss ole hlkemi, pisumi, vuotoj, kovettumi ti muit heikkenemisen ti vurioiden merkkejä. Jos tällisi vikoj löytyy, polttoineletku ti rikstinpllo täytyy viht. fin 35

44 HUOLTO Moottorin polttoineensuodtin - käsikäynnisteiset mllit Lue edeltä polttoinejärjestelmän huoltotiedot j vroitukset. Trkst polttoineensuodtin. Jos polttoineensuodtin vikutt likiselt, poist j vihd se. TÄRKEÄÄ: Trkst silmämääräisesti, vuotko suodtin puristmll rikstinpumppu, kunnes se tuntuu kiinteältä j pkott polttoinett suodttimeen Polttoineensuodtin Korroosionsuoj-nodi Perämoottoriss on korroosionsuoj-nodej eri kohdiss. Anodi utt suojmn perämoottori glvniselt korroosiolt nten omn metllins syöpyä hitsti perämoottorin metllien semest. Kukin nodi pitää trkst joittin, etenkin suolisess vedessä, joss syöpyminen on nopemp. Korroosiosuojn ylläpitämiseksi nodi pitää viht ennen kuin se on syöpynyt kokonn. Älä ml ti pinnoit nodi suoj-ineill, sillä tämä vähentää nodin tehokkuutt. Tähän mlliin on sennettu yksi nodi vihteistokotelon kummllekin puolelle sekä yksi peräpeilikiinnikesennelmn pohjn Anodi peräpeilikiinnikesennelmss Vihteistokotelon nodit 36 fin

45 HUOLTO Potkurin vihto! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Vihd perämoottori vplle (N). R N F Estä moottorin käynnistyminen irrottmll sytytystulppien johdot Suorist potkurimutterin pidikkeen tivutetut liuskt Aset puuplikk vihteistokotelon j potkurin väliin. Irrot potkurin mutteri. fin 37

46 HUOLTO 5. Vedä potkuri suorn irti kselist. Jos potkuri on juuttunut kseliin eikä sitä s irti, irrotut potkuri vltuutetull jälleenmyyjällä Levitä PTFE:tä sisältävää 2-4-C-voiteluinett potkurikseliin Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 TÄRKEÄÄ: Jott potkurin np ei ruostuisi j juuttuisi potkurikseliin kiinni (etenkin suolisess vedessä), levitä in suositeltu voiteluinett koko potkurikselille suositeltvin huoltovälein sekä in, kun potkuri irrotetn. 7. Flo-Torq I Drive Hu -potkurit Asenn etupinelevy, potkuri, potkurin mutterin pidike j potkurin mutteri kselille. - - c - d - Potkurin mutteri Potkurin mutterin pidike Potkuri Etupinelevy c d fin

47 HUOLTO 8. Pne potkurimutterin pidike tppien päälle. Aset puuplikk vihteistokotelon j potkurin väliin. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Potkurin mutteri Kohdist potkurimutterin suort thot potkurimutterin pidikkeen liuskoihin. Kiinnitä potkurimutteri tivuttmll liuskt ylös j potkurimutterin thoj vsten. - - Tpit Evät Reflex-lp senn pinelevy potkurin kselille. 11. Asenn potkuri Asenn perän luslevy j lukkoprikk j kiinnitä ne srjss olevll potkurin mutterill. Kiristä mutteri ilmoitettuun tiukkuuteen. Tivut lukkoprikn kielekkeet mutterille. TÄRKEÄÄ: Flo-Torq Reflex Drive Hu edellyttää Drive Hu -srjss olevn potkurimutterin käyttöä. Jos käytetään muut kuin Flo-Torq Reflex Drive Hu -srjss olev potkurimutteri, lukkomutterin nilonos ei kiinnity täysin potkurikselin kierteisiin. - - c - d - e - Pinelevy Potkuri Perän luslevy Lukkoprikk Mutteri 13. Pyöritä potkuri j vrmist, ettei vihdekotelon j potkurin välillä ole häiriöitä ti tkertelu. Kuvus Nm l-in. l-ft Mutteri HUOMAUTUS: Pieni määrä pyörimisholkkum on normli. c e d fin 39

48 HUOLTO 14. Asenn sytytystulppien johdot. Sytytystulppien trkstus j vihto! VAARA Villisist sytytystulpn htuist stt lähteä kipinöitä, jotk voivt sytyttää polttoinehöyryjä j iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Vältä vurioittmst sytytystulpn httuj. Älä käytä teräviä esineitä ti metllisi työkluj sytytystulpn httujen poistmiseen. 1. Irrot sytytystulpn htut. Kierrä kumihttuj hiemn j vedä ne irti Irrot sytytystulpt j trkst ne. Vihd sytytystulpp, jos elektrodi on kulunut ti eristin on krke, hljennut, rikkinäinen, kuplinut ti likinen. 3. Aset sytytystulpn kärkiväli määrityksen mukiseksi Sytytystulpp Sytytystulpn kärkiväli 0,9 mm (0.035 in.) 4. Puhdist ennen sytytystulppien sentmist lik sytytystulppien istukoist. Asenn tulpt sormikireydelle j kiristä niitä sitten 1/4 kierrost ti ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Sytytystulpp Ajstushihnn trkstus 1. Trkist jstushihn j mikäli hvitset mitään seurvist vioist, vihd se. 40 fin

49 HUOLTO. Hlkemi hihnn tkpuolell ti hihnn hmpiden juuress.. Huomttv kulumist hmpiden juuriss. c. Kumios öljyn pullistm. d. Hihnn pinnt krhentuneet. e. Kulumisen merkkejä hihnn reunoill ti ulkopinnoill Voitelukohdt 1. Levitä runssti öljyä perälutkiinnikkeen ruuvien kierteille Voitele seurvt 2-4-C with PTFE -voiteluineell: Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4-C Kippilukko, kääntörunko, puohjimen kseli j potkurikseli Q 1 Kippilukko Voitele nipn kutt. fin 41

50 HUOLTO Kääntörunko Voitele nipn kutt. - - Kippilukko Kääntörunko Apuohjinkseli (ohjuskhvlliset mllit) voitele nipn kutt. Siirtele ohjuksen kitkvipu edestkisin voitelun ikn Potkurikseli levitä runssti potkurikselin uriin fin

51 HUOLTO Moottoriöljyn vihto MOOTTORIÖLJYN TILAVUUS Moottoriöljy Tilvuus 3 litr (3 US qt), Nestetyyppi Mercuryn ti Quicksilverin SAE 25W-40 Synthetic Blend - nelithtivenemoottoriöljy Mercuryn ti Quicksilverin SAE 10W-30 -nelithtivenemoottoriöljy ÖLJYNVAIHTOMENETTELY 1. Kllist perämoottori perävunusentoon. 2. Käännä perämoottori niin, että tyhjennysreikä osoitt lspäin. Irrot tyhjennystulpp j vlut moottoriöljy sopivn stin. Odot useit minuuttej, jott moottoriöljy vluu pois. 3. Voitele tyhjennystulpn tiiviste öljyllä j senn se piklleen. Kiristä tulpp tiukkn. - - Tyhjennystulpp Tyhjennysreikä ÖLJYNSUODATTIMEN VAIHTO 1. Pne riepu ti pyyhe öljynsuodttimen lle, jott se imee vuotneen öljyn. 2. Poist suodtin kiertämällä sitä vstpäivään Puhdist sennuspohj. Voitele uusi öljynsuodttimen tiiviste moottoriöljyllä. Älä käytä rsv. Kierrä uutt suodtint kiinni, kunnes tiiviste koskett pohj j kiristä vielä 3/4 1 kierros. ÖLJYN TÄYTTÖ 1. Irrot öljyntäyttökorkki j lisää öljyä käytön edellyttämä määrä. fin 43

52 HUOLTO 2. Käytä moottori joutokäynnillä viisi minuutti j trkist, ettei vuotoj ole. Smmut moottori j trkist öljytso mitttikull. Lisää trvittess öljyä. - Öljyn täyttökorkki Vihteistokotelon voitelu Trkst vihteistokotelon voiteluinett lisättäessä ti vihdettess silmämääräisesti, onko voiteluineess vettä. Jos vettä esiintyy, se on voinut lskeutu pohjlle j vluu ulos ennen voiteluinett, ti se on voinut sekoittu voiteluineeseen nten sille mitomisen ulkonäön. Jos vettä huomtn, trkstut vihteistokotelo myyjäliikkeessä. Jos voiteluineess on vettä, se voi iheutt ennenikisen lkerivin ti se jäätyy pkksell j vhingoitt vihteistokotelo. Trkst, ettei vihteistokotelost vlutetuss voiteluineess ole metllihiukksi. Vähäinen määrä hienoj metllihiukksi on osoituksen normlist vihteiston kulumisest. Suhteettomn suuri määrä metllijuhett ti suurehkoj hiukksi (lstuj) stt osoitt epänormli kulumist, j vihteisto on syytä trkstutt vltuutetull jälleenmyyjällä. VAIHTEISTOKOTELON TYHJENNYS 1. Aset perämoottori pystysuorn käyttösentoon. 2. Aset perämoottorin lle vlutussti. 3. Poist tuuletustulpp j täyttö-/tyhjennystulpp. Tyhjennä voiteluine. - - c - Vlutussti Tuuletustulpp Täyttö-/tyhjennystulpp VAIHTEISTOKOTELON VOITELUÖLJYTILAVUUS Vihteistokotelon voiteluöljytilvuus on noin440 ml (14.9 fl. oz.). VOITELUAINETASON TARKISTUS JA VAIHTEISTOKOTELON TÄYTTÖ 1. Aset perämoottori pystysuorn käyttösentoon. 2. Poist tuuletustulpp. 44 fin

53 HUOLTO 3. Pne voiteluineputki täyttöreikään j lisää voiteluinett, kunnes sitä näkyy tuuletusreiästä. TÄRKEÄÄ: Vihd tiivistävät luslevyt, jos ne ovt vioittuneet. 4. Lopet voiteluineen lisääminen. Asenn tuuletustulpp j tiivistävä luslevy, ennen kuin poistt voiteluineputken. 5. Poist voiteluineputki j senn puhdistettu täyttö-/tyhjennystulpp j tiivistävä luslevy. c c - Tuuletusreikä Tuuletustulpp Täyttö-/tyhjennystulpp Vihteistokotelon voiteluinesuositus Mercury ti Quicksilver Premium- ti High Performnce Ger Luricnt -voiteluine. Uponnut perämoottori Uponnut perämoottori on huollettv vltuutetuss huoltopisteessä muutmn tunnin sisällä perämoottorin vedestä nostmisest. Tämä huoltpisteen suoritettee huolto on välttämätön heti, kun moottori on joutunut ilmn vikutuksen liseksi, jott moottorin sisustn kärsimä syöpymisvurio olisi mhdollisimmn vähäinen. fin 45

54 Säilytyksen vlmistelu Päätrkoituksen perämoottorisi säilytysvlmisteluss on suojt sitä ruosteelt, korroosiolt j sisälle jääneen veden jäätymisen iheuttmilt vurioilt. Seurvi säilytystoimenpiteitä on noudtettv, kun perämoottorisi vlmistelln tlvisäilytystä ti muut pitempiikist (vähintään 2 kk:n) säilytystä vrten. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. POLTTOAINEJÄRJESTELMÄ TÄRKEÄÄ: Alkoholi (etnoli ti metnoli) sisältävä ensiini voi iheutt hpon muodostumist säilytyksen ikn j vhingoitt polttoinejärjestelmää. Jos käytettävä ensiini sisältää lkoholi, polttoinesäiliö, polttoineletku j moottorin polttoinejärjestelmä on syytä tyhjentää mhdollisimmn trkkn ensiinistä. Täytä polttoinesäiliö j moottorin polttoinejärjestelmä lisäineell käsitellyllä (stiloidull) polttoineell, jok utt estämään lkn j hrtsin muodostumist. Noudt seurvi ohjeit. Knnettv polttoinesäiliö kd trvittv määrä ensiinin stilointiinett (noudt stiss olevi ohjeit) polttoinesäiliöön. Kllistele polttoinesäiliötä edestkisin stilointiineen j polttoineen sekoittmiseksi. Pysyvästi sennettu polttoinetnkki Kd trvittv määrä ensiinin stilointiinett (noudt stin ohjeit) erilliseen stin j sekoit se noin yhteen litrn ensiiniä (1 qt.). Kd seos polttoinesäiliöön. Aset perämoottori veteen ti kytke huuhtelulite jäähdytysveden kierrättämiseksi. Käytä moottori kymmenen minuutti moottorin polttoinejärjestelmän täyttämiseksi. Perämoottorin ulko-osien suojus SÄILYTYS Voitele kikki perämoottorin ost, joist on luettelo kohdss Huolto Trkstus- j huoltoiktulu. Pikk mlipinnn nrmut. Kysy jälleenmyyjältä korjusmli. Suihkut Quicksilverin ti Mercury Precision Luricntsin Corrosion Gurd -korroosionestoinett metllipinnoille (pitsi korroosiosuoj-nodeille). Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Ulkoiset metllipinnt Q55 Moottorin sisäosien suojelu Irrot sytytystulpt j lisää noin 30 ml (1 oz.) moottoriöljyä ti ruiskut viiden sekunnin jn suojöljyä kuhunkin sytytystulpn reikään. Pyöritä vuhtipyörää käsin useit kertoj levittääksesi öljyn sylintereihin. Asenn sytytystulpt tkisin pikoilleen. Vihd moottoriöljy. Vihteistokotelo Tyhjennä vihteistokotelo j lisää siihen uutt voiteluinett (ktso koht Vihteistokotelon voitelu). Perämoottorin sijoitus säilytystä vrten Säilytä perämoottori pystysennoss, jott vesi pääsee vlumn siitä pois. 46 fin

55 HUOMAUTUS Perämoottori voi vurioitu, jos sitä säilytetään kllistettun. Jäähdytysknviin jäänyt vesi ti potkurin pkoksuukkoon j vihteistoon keräytynyt vesi voivt jäätyä. Aset perämoottori ivn ls. Akun säilytys Noudt kun vlmistjn säilytys- j ltusohjeit. Poist kku veneestä j trkist nesteen tso. Lt trpeen mukn. Säilytä kku kuivss j viileässä pikss. SÄILYTYS Trkist määräjoin nesteen tso j lt kku säilytyksen ikn. fin 47

56 Moottori ei käynnisty MAHDOLLISIA SYITÄ Hätäktkisin ei ole RUN (jo) -sennoss. Väärä käynnistysmenettely. Ktso tämän oppn koht Käyttö. Vnh ti likist ensiiniä. Tulviv moottori. Ktso tämän oppn koht Käyttö. Polttoinett ei pääse moottoriin.. Polttoinesäiliö on tyhjä.. Polttoinesäiliön ilm-ukko ei ole uki ti sen edessä on este. c. Polttoineletku on irronnut ti tittunut. d. Rikstinpllo ei ole puristettu. e. Rikstinpllon tkiskuventtiili on villinen. f. Polttoineensuodtin on tukoss. Ktso Huolto -koht. g. Polttoinepumppu rikki. h. Polttoinesäiliön suodttimess on este. Sytytysjärjestelmän os rikki. Johdotus ti sähköliitos villinen. Sytytystulpt likisi ti villisi. Ktso lisätietoj kohdst Huolto olevill ohjeill. Moottori käy epätsisesti MAHDOLLISIA SYITÄ Gurdin-järjestelmä on ktivoitu. Ktso Ominisuudet j hllintlitteet Vroitusjärjestelmä Käsikäynnistysmllit. Sytytystulpt likisi ti villisi. Ktso lisätietoj kohdst Huolto olevill ohjeill. Väärät setukset j säädöt. Moottoriin ei pääse riittävästi polttoinett.. Moottorin polttoinesuodttimess on este. Ktso Huolto -koht.. Polttoinesäiliön suodttimess on este. c. Kiinnijuuttunut lponestoventtiili, jok sijitsee pysyvästi sisäänrkennetuiss polttoinesäiliöissä. d. Polttoineletku on vääntynyt ti puristunut. Polttoinepumppu rikki. Sytytysjärjestelmän os rikki. Tehon menetys MAHDOLLISIA SYITÄ Engine Gurdin -rjoitusjärjestelmä ktivoituu. Ktso Ominisuudet j hllintlitteet Vroitusjärjestelmä Käsikäynnistysmllit. Ksuläppä ei ole täysin uki. Potkuri on vioittunut ti vääränkokoinen. Moottorin virheellinen joitus, säädöt ti kokoonpnosetus. Vene on ylikuormitettu ti kuorm ei jkudu tsisesti. Liik vettä pilssissä. VIANETSINTÄ 48 fin

57 VIANETSINTÄ Veneen pohj on likinen ti vurioitunut. Akku ei pysy vrutuneen MAHDOLLISET SYYT Akun liitännät höllentyneet ti syöpyneet. Akuss lhinen määrä hppo. Akku kulunut ti vjtehoinen. Sähkölisälitteit käytetty liik. Tssuuntin, vihtovirtlturi ti jännitteensäädin villinen. fin 49

58 Osi j lisävrusteit koskevt kyselyt Kikki itoj vrosi j lisävrusteit koskevt kyselyt on osoitettv vltuutetulle, piklliselle myyjäliikkeelle. Myyjäliikkeellä on trpeelliset tiedot osien j lisävrusteiden tilukseen. Vrosi j lisävrusteit tiedusteltess jälleenmyyjä trvitsee mlli- j srjnumerotiedot oikeiden osien tilmist vrten. Huoltopu PAIKALLINEN KORJAUSPALVELU Jos Mercury-perämoottorin sisältävä veneesi trvitsee huolto, vie se vltuutetulle jälleenmyyjälle. Vin vltuutetut jälleenmyyjät ovt erikoistuneet Mercuryn tuotteisiin, j heillä on tehtn kouluttmt meknikot, erikoistyöklut j -välineet sekä idot Quicksilver-ost j -lisälitteet moottorin huoltmiseksi sinmukisesti. HUOMAUTUS: Quicksilver-ost j -lisävrusteet ovt Mercury Mrinen suunnittelemi j vlmistmi nimenomn tätä moottori vrten. HUOLTO POISSA KOTOA Jos et ole pikllisen myyjäliikkeen lähellä j trvitset huolto, ot yhteys lähimpään vltuutettuun jälleenmyyjään. Jos jostin syystä et pysty smn huolto, ot yhteys lähimpään huoltokeskukseen. Ot Yhdysvltin j Kndn ulkopuolell yhteys lähimpään Mrine Powerin knsinväliseen huoltokeskukseen. VARASTETTU MOOTTORI Jos moottorisi vrstetn, ilmoit välittömästi poliisivirnomisille j Mercury Mrinelle mlli j srjnumerot sekä kenelle tkisin sdust moottorist tulee ilmoitt. Tämä tieto pidetään Mercury Mrinen tietoknnss uttmn poliisivirnomisi j myyntiliikkeitä löytämään vrstetut moottorit. TARVITTAVAT TOIMET UPPOAMISEN JÄLKEEN 1. Ot ennen ylösnosto yhteys vltuutettuun Mercury-jälleenmyyjään. 2. Ylösnoston jälkeen trvitn välitöntä vltuutetun Mercury-jälleenmyyjän ntm huolto, jott vähennetään vkvien moottorivurioiden mhdollisuutt. HUOLTOVARAOSAT! VAARA Vältä tuliplo- ti räjähdysvr. Mercury Mrinen tuotteiss olevt sähkö-, sytytys- j polttoinejärjestelmien ost on vlmistettu niin, että ne täyttävät Yhdysvltin j knsinväliset määräykset tuliplo- j räjähdysvrn minimoimiseksi. Älä käytä sellisi sähkö- ti polttoinejärjestelmän vrosi, jotk eivät täytä näitä stndrdej. Kun huolletn sähkö- j polttoinejärjestelmiä, kikki ost on sennettv j kiristettävä sinmukisesti. Venemoottorien odotetn toimivn suurimmn osn käyttöiästään täysksull ti lähes täysksull. Niiden odotetn myös toimivn sekä mkeiss että suolisiss vesissä. Nämä olosuhteet vtivt lukuisi erikoisosi. OSIA JA LISÄVARUSTEITA KOSKEVAT KYSELYT Kikki Quicksilver-vrosi j -lisävrusteit koskevt tiedustelut on osoitettv vltuutetulle, piklliselle jälleenmyyjälle Jälleenmyyjällä on trvittvt osien j lisävrusteiden tilustiedot, mikäli niitä ei ole vrstoss. Vin vltuutetut jälleenmyyjät voivt ost itoj Quicksilver-osi j -lisävrusteit tehtlt. Mercury Mrine ei myy vltuuttmttomille jälleenmyyjille ti vähittäissikkille. Kun tiedustelet vrosist j lisälitteist, jälleenmyyjä trvitsee moottorin mlli- j srjnumeron voidkseen tilt oiket ost. ONGELMIEN RATKAISU OMISTAJAN HUOLTOAPU Tyytyväisyytesi Mercury-tuotteeseen on jälleenmyyjälle j meille tärkeää. Jos sinull on moottorisi koskev ongelm, kysymys ti huoli, ot yhteys vltuutettuun Mercury-jälleenmyyjään. Mikäli trvitset lisäpu: 50 fin

59 1. Puhu myyntiliikkeen myyntipäällikön ti huoltopäällikön knss. Ot yhteyttä jälleenmyyntiliikkeen omistjn, jos myyntipäällikkö j huoltopäällikkö eivät ole pystyneet rtkisemn ongelm. 2. Jos kysymystäsi, huoltsi ti ongelmsi ei pystytä rtkisemn jälleenmyyntiliikkeessä, ot yhteys Mercury Mrinen huoltotoimistoon sdksesi pu. Mercury Mrine utt sinu j myyjäliikettä rtkisemn kikki ongelmt. Asiksplvelu trvitsee seurvt tiedot: Nimesi j osoitteesi Päiväjn puhelinnumerosi Moottorin mlli- j srjnumerot Jälleenmyyjän nimen j osoitteen Mitä ongelm koskee OMISTAJAN HUOLTOAPU MERCURY MARINEN ASIAKASPALVELUN YHTEYSTIEDOT Jos trvitset pu, soit, fks ti kirjoit lueellsi sijitsevn toimistoomme. Ilmoit päiväpuhelinnumerosi, jos ott yhteyttä postitse ti fksitse. Yhdysvllt, Knd Puhelin Fksi Verkkosivut English Frnçis English Frnçis Mercury Mrine W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Austrli, Tyynenmeren lue Puhelin Fksi Brunswick Asi Pcific Group Bessemer Drive Dndenong South, Victori 3175 Austrli Euroopp, Lähi-Itä, Afrikk Puhelin Fksi Brunswick Mrine Europe Prc Industriel de Petit-Rechin B-4800 Verviers, Belgi Meksiko, Keski-Amerikk, Etelä-Amerikk, Kriinmeri Puhelin Fksi Mercury Mrine Interchnge Circle North Mirmr, FL Yhdysvllt Jpni Puhelin Kisk Co., Ltd. Fksi Knnecho, Ski-ku Ski-shi, Osk , Jpni Asi, Singpore Puhelin Fksi Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd 29 Loyng Drive Singpore, fin 51

60 Oppiden tilus OMISTAJAN HUOLTOAPU Ennen oppiden tilmist kirjoit muistiin seurvt tiedot moottoristsi: Mlli Hevosvoim Srjnumero Vuosi YHDYSVALLAT JA KANADA Jos hlut lisäoppit Mercury Mrine -moottoristsi, ot yhteys lähimpään Mercury Mrine -jälleenmyyjään ti seurvn osoitteeseen: Mercury Mrine Puhelin Fksi Postiosoite (920) (vin USA) (920) (vin USA) YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Mercury Mrine Attn: Pulictions Deprtment P.O. Box 1939 Fond du Lc, WI Ot yhteys lähimpään Mercury Dieselin vltuutettuun huoltokeskukseen, kun hlut tilt lisäoppit, joit on stviss omlle moottorillesi. Lähetä seurv tiluslomke mksun knss osoitteeseen: Mercury Mrine Attn: Pulictions Deprtment W6250 West Pioneer Rod P.O. Box 1939 Fond du Lc, WI Toimitusosoite: (Kirjoit selvästi ti koneell - tämä on osoitelippusi) Nimi Osoite Postitoimipikk Kupunki Postinumero M Määrä Os Vrstonumero Hint Yhteensä Yhteensä. 52 fin

61 ASENNUS Mercury Mrinen vlidoimt moottorien kiinnitysost TÄRKEÄÄ: Mercury Mrine toimitt vlidoituj kiinnittimiä j sennusohjeit, mukn lukien kiristystiedot, kikkien perämoottoriemme mukn, jott ne voidn kiinnittää oikein veneiden peräpeileihin. Perämoottorin väärä sennus voi iheutt suorituskyky- j luotettvuusongelmi, jotk puolestn voivt kyseenlist turvllisuuden. Noudt kikki perämoottorien sennukseen liittyviä ohjeit. ÄLÄ senn veneeseen mitään muut lisälitett perämoottorin mukn toimitetuill kiinnittimillä. Älä esimerkiksi senn veneeseen hinusurheiluun trkoitettuj tnkoj ti sisääntulotikkit perämoottorin mukn toimitetuill kiinnittimillä. Muiden tuotteiden sentminen veneeseen näillä kiinnitysosill heikentää kyseisten kiinnitysosien kykyä kiinnittää perämoottori oikein j turvllisesti peräpeiliin. Perämoottoreiss, jotk edellyttävät vlidoituj kiinnitysosi, on seurv trr peräpeilin kiristimessä Perämoottorin kiinnittäminen peräpeiliin KIINNITYSPULTIT Perämoottorin peräpeilin sennusost - toimitetn perämoottorin mukn Osnumero Osn nimi Kuvus 8M Perämoottorin sennuspultti pituus ½-20 x 5,00" (3,25" kierre) Nilonvuorinen lukkomutteri ½ Litteä luslevy 1,50 tuumn hlkisij Litteä luslevy 0,875 tuumn hlkisij Stvill olevt perämoottorin sennuspultit Osnumero Kuvus pituus ½-20 x 2,50" (1,25" kierre) pituus ½-20 x 3,50" (1,25" kierre) pituus ½-20 x 4,00" (2,25" kierre) pituus ½-20 x 4,50" (2,25" kierre) 8M pituus ½-20 x 5,00" (3,25" kierre) pituus ½-20 x 5,50" (3,25" kierre) pituus ½-20 x 6,50" (2,75" kierre) fin 53

62 ASENNUS Stvill olevt perämoottorin sennuspultit Osnumero 8M M Kuvus pituus ½-20 x 7,50" (2,75" kierre) pituus ½-20 x 8,00" (2,75" kierre) VENEEN PERÄPEILIN RAKENTEEN TARKISTAMINEN TÄRKEÄÄ: Määritä veneen peräpeilin vhvuus. Perämoottorin lukkomutterien j kiinnityspulttien pitää yltää 75 Nm (55 l-ft). kiristysmomenttiin veneen peräpeilin pinumtt ti murtumtt. Jos veneen peräpeili pinuu ti hlkeilee tässä kireydessä, peräpeilirkennelm ei ehkä ole riittävä. Veneen peräpeiliä tulee vhvist ti kuormitettv luett ljent Peräpeili pinuu pultin kiristysmomentin tki Peräpeili murtuu pultin kiristysmomentin tki Käytä steikollist momenttivint peräpeilin vhvuuden määrittämiseen. Jos pultti ti mutteri kiertyy edelleen mutt steikon momenttilukem ei ksv, se merkitsee sitä, että peräpeili pinuu kokoon. Kuormitusluett voi suurent käyttämällä suuremp luslevyä ti peräpeilin vhvikelevyä Peräpeilin suuri luslevy Peräpeilin vhvikelevy 54 fin

63 ASENNUS PERÄMOOTTORIN KIINNITTÄMINEN PERÄPEILIIN TÄRKEÄÄ: Peräpeilin kiinnityspinnn on oltv litteä pituudelt 3,17 mm (0.125 in.). Peräpeilin kiinnityspinnss ei s oll portit. Peräpeilin kiinnityspultin sisäluslevyn on oltv litteä pituudelt 3,17 mm (0.125 in.) Porrs (ei sllit) Peräpeilin kiristimen j veneen peräpeilin välinen rko (ei sllit) TÄRKEÄÄ: Veneen peräpeilin j perämoottorin peräpeilikiinnikkeen irrotussäteen lueell on pidettävä välys. Jos välystä ei ylläpidetä, seuruksen voi oll peräpeilin kiinnikkeen vurio j pettäminen. Mercury Mrinen peräpeilin poruskiinnikkeen sento voidn joutu säätämään, jott voidn vrmist peräpeilin kiinnikkeen irrotussäteen lueen oike välys fin 55

64 Asennus ASENNUS 1. Pne veneilykäyttöön trkoitettu tiivisteinett pulttien vrsiin, ei kierteisiin. 2. Kiinnitä perämoottori oikenlisill sennusosill. Kiristä lukkomutterit ilmoitettuun tiukkuuteen. TÄRKEÄÄ: Vrmist, että vähintään kksi sennuspulttien täyttä kierrettä näkyy lukkomutterin päästä kiristyksen jälkeen. Lukkomutteri täytyy vetää kireälle siten, että se on pultin kierteissä muttei kosket pultin vrtt. HUOMAUTUS: Jott kiristysmomentin lukem olisi trkk, kiristä sennuslukkomuttereit perämoottorin sennuspulttien sijn. d c e c d ,500 tuumn läpimittisen perämoottorin sennuspultti (4) - 0,875 tuumn litteä luslevy (4) c - Nilonvuorinen lukkomutteri (4) d - 1,500 tuumn litteä luslevy (4) e - Veneilykäyttöön trkoitettu tiivisteine levitä pulttien vrsiin, ei kierteisiin. Kuvus Nm l-in. l-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet fin

65 ASENNUS Peräpeilikiinnikkeessä olev trr muistutt omistj siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on trkistettv ennen jokist käyttöä. Peräpeilikiinnikkeen trr Peräpeilikiinnikkeeseen sennetut lisävrusteet Mercury Mrinen tietoon on tullut, että tietyt myynnin jälkeiset veneen lisälitteet, kuten hätäsisääntulotikkt, mtln veden nkkurit, peräpeilin kiilsrjt j hinusurheilukiinnityslitteet, on kiinnitetty veneeseen smoill kiinnikkeillä kuin ne, joill perämoottori on kiinnitetty peräpeiliin (ti tsuslevyyn). Smn kiinnikkeen käyttäminen sekä lisälitteen että moottorin kiinnittämisessä veneeseen heikentää kiinnikkeiden kykyä ylläpitää oike kiinnitysruuvin kuorm. Vene, joss on löysiä moottorin kiinnikkeitä, iheutt suorituskyky-, kestävyys- j turvllisuusongelmien mhdollisuuden.! VAARA Estä veneen hllinnn menetyksestä johtuvt vkvt vmmt ti kuolem. Moottorin löysät kiinnikkeet sttvt iheutt peräpeilikiinnikkeen heikkenemisen, mikä iheutt kuljettjn veneenhllintkyvyn vähenemisen. Vrmist in, että moottorin kiinnikkeet kiristetään määriteltyyn tiukkuuteen. HYVÄKSYTTÄVÄ LISÄVARUSTEIDEN ASENTAMINEN PERÄPEILIKIINNIKKEESEEN Kun moottori on kiinnitetty peräpeiliin ti tsuslevyyn moottorin sennusohjeiden mukisesti, veneeseen voidn liittää lisälite peräpeilikiinnikkeessä oleviin käyttämättömiin pultinreikiin kuvn 1 mukisesti. Seurv luettelo nt lisäohjeit lisävrusteiden sentmisest peräpeilikiinnikkeeseen. Lisävrusteiden kiinnikkeiden on kuljettv veneen peräpeilin ti tsuslevyn läpi. fin 57

66 ASENNUS Asennus ei s iheutt häiriöitä, kuten lisälitteen kiinnityslevyn nojmist peräpeilikiinnikkeeseen. Ktso kuv 1. f e c d Kuv 1 - Vähimmäisvälys 3,175 mm (0.125 in.) - Lisälitteen kiinnikkeen reun c - Peräpeilikiinnikkeen seinä d - Säde e - Moottorin kiinnikkeet f - Lisälitteen vlmistjn toimittmt kiinnikkeet sennettu moottorin käyttämättömien kiinnikereikien läpi 58 fin

67 ASENNUS EI HYVÄKSYTTÄVÄ LISÄVARUSTEIDEN ASENTAMINEN TÄRKEÄÄ: Älä käytä kiinnikkeitä, joill moottori on kiinnitetty veneeseen (peräpeiliin ti tsuslevyyn), mihinkään muuhun trkoitukseen kuin moottorin kiinnittämiseksi veneeseen. 1. Älä kiinnitä lisävrustett peräpeilikiinnikkeeseen tukemttomn. Ktso kuv 2. Kuv Älä kiinnitä lisälitett veneeseen moottorin kiinnitysosill. Ktso kuv 3. c Kuv 3 - Moottorin kiinnikkeet - Peräpeilikiinnike c - Lisävruste fin 59

68 ASENNUS 3. Älä senn kiiloj ti levyjä peräpeilikiinnikkeen j peräpeilin (ti tsuslevyn) väliin. Ktso kuv 4. Kuv 4 - Veneen peräpeili ti tsuslevy - Peräpeilikiinnike c - Kiil/levy c Asennustiedot VENEEN SOPIVA MOOTTORITEHO! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX VAIHTEELLA KÄYNNISTYMISEN ESTÄMINEN! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin vihteell käynnistymisen. 60 fin

69 ASENNUS PERÄMOOTTORIN VARUSTEIDEN VALITSEMINEN Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. SÄHKÖINEN POLTTOAINEPUMPPU Jos käytetään sähköistä polttoinepumppu, polttoineen pine ei s ylittää 27,58 kp (4 psi) moottoriss. Asenn trvittess pineensäädin Peräpeilin vähimmäisukko Yksi moottori (ohjuskhv) 76,2 cm (30 in.) PERÄMOOTTORIN NOSTAMINEN Käytä moottorin nostosilmukk fin 61

70 ASENNUS PERÄMOOTTORIN ASENNUS Perämoottorin sennusreikien porminen 1. Merkitse sennusreiät peräpeiliin käyttämällä peräpeilin poruskiinnikettä. - - c - Por pureiät Peräpeilin poruskiinnike Peräpeilin keskiviiv c 2757 Peräpeilin poruskiinnike A2 Autt moottorin sentmisess toimimll mllin moottorin sennusrei'ille Por neljä 13,5 mm:n (17/32 in.) sennusreikää fin

71 ASENNUS Veneen peräpeilin rkenteen trkistminen TÄRKEÄÄ: Määritä veneen peräpeilin vhvuus. Perämoottorin lukkomutterien j kiinnityspulttien pitää yltää 75 Nm (55 l-ft) kiristysmomenttiin veneen peräpeilin pinumtt ti murtumtt. Jos veneen peräpeili pinuu ti hlkeilee tässä kireydessä, peräpeilirkennelm ei ehkä ole riittävä. Veneen peräpeiliä tulee vhvist ti kuormitettv luett ljent Peräpeili pinuu pultin kiristysmomentin tki Peräpeili murtuu pultin kiristysmomentin tki Kun määrität peräpeilin vhvuutt ensi kert, käytä steikollist momenttivint. Jos pultti ti mutteri kiertyy edelleen mutt steikon momenttilukem ei ksv, se merkitsee sitä, että peräpeili pinuu kokoon. Kuormitusluett voi suurent käyttämällä suuremp luslevyä ti peräpeilin vhvikelevyä. HUOMAUTUS: Peräpeilin vhvikelevyn sisäreiät ovt lempi peräpeilipulttej j ulkoreiät ylempiä peräpeilipulttej vrten Peräpeilin suuri luslevy Peräpeilin vhvikelevy Kuvus Osnumero Peräpeilin suuri luslevy Peräpeilin vhvikelevy fin 63

72 ASENNUS Perämoottorin kiinnittäminen peräpeiliin 1. Asenn perämoottori siten, että kvittiolevy on linjss ti 25 mm (1 in.) veneen pohjn lpuolell. - - Kvittiolevy 25 mm (1 in.) Levitä veneilykäyttöön trkoitettu tiivisteinett pulttien vrsiin, ei kierteisiin. 3. Kiinnitä perämoottori mukn toimitetuill sennusosill. Kiristä lukkomutterit ilmoitettuun tiukkuuteen. HUOMAUTUS: Jott kiristysmomentin säätö olisi trkk, kiristä lukkomuttereit sennuspulttien sijn. d - Perälutkiinnikkeen ruuvi - Läpimitltn 1/2 tuumn pultit (4) c - Litteä luslevy (4) d - Lukkomutteri (4) c Kuvus Nm l-in. l-ft Perämoottorin kiinnitysost Kiristä perälutkiinnikkeen ruuvit tiuksti. 64 fin

73 Polttoineletkun liitäntä POLTTOAINELETKUN LIITÄNTÄ ASENNUS Polttoineletkun minimisisählkisij on 8 mm (5/16 in.). Tämän moottorin polttoineletkun liitäntä on piklleen npsutettv tyyppiä. Kiinnitä erillinen polttoineletku kiinnitysosn perämoottorin mukn toimitetull metllisell ti muovisell letkunkiristimellä Flo-Torq I -potkurin sennus! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Potkurikselin pyörittäminen stt sd moottorin pyörähtämään j käynnistymään. Tällisen thttomn moottorin käynnistymisen j pyörivän potkurin osumst iheutuvn mhdollisen vkvn henkilövmmn estämiseksi käännä in huollettess virt-vin ti hätäktkisin sentoon "OFF" (pois päältä) j irrot kikki sytytystulpn johtimet sytytystulpist. 1. Voitele potkurikseli PTFE:tä sisältävällä 2-4-C-voiteluineell Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 TÄRKEÄÄ: Jott potkurin np ei ruostuisi j juuttuisi potkurikseliin kiinni (etenkin suolisess vedessä), levitä koko potkurikselille in suositeltu voiteluinett suositeltvin huoltovälein sekä in, kun potkuri irrotetn. fin 65

74 ASENNUS 2. Flo-Torq I Drive Hu -potkurit Asenn etupinelevy, potkuri, potkurin mutterin pidike j potkurin mutteri kselille. - - c - d - Potkurin mutteri Potkurin mutterin pidike Potkuri Etupinelevy 3. Flo-Torq II Drive Hu -potkurit Asenn etupinelevy, potkuri, vihdettv vetoholkki, tkpinelevy, potkurin mutterin pidike j potkurin mutteri kselille. c d c e f d c - d - e - f - Potkurin mutteri Potkurin mutterin pidike Tkpinelevy Vihdettv vetoholkki Potkuri Etupinelevy 4. Pne potkurimutterin pidike tppien päälle. Aset puuplikk vihteistokotelon j potkurin väliin. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Potkurin mutteri Kohdist potkurimutterin suort thot potkurimutterin pidikkeen liuskoihin. Kiinnitä potkurimutteri tivuttmll liuskt ylös j potkurimutterin thoj vsten. - - Tpit Evät Asenn sytytystulppien johdot. 66 fin

75 ASENNUS Flo-Torq Reflex Drive Hu -potkurin sennus! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Potkurikselin pyörittäminen stt sd moottorin pyörähtämään j käynnistymään. Tällisen thttomn moottorin käynnistymisen j pyörivän potkurin osumst iheutuvn mhdollisen vkvn henkilövmmn estämiseksi käännä in huollettess virt-vin ti hätäktkisin sentoon "OFF" (pois päältä) j irrot kikki sytytystulpn johtimet sytytystulpist. Voitele potkurikselin urt PTFE:tä sisältävällä 2-4-C-voiteluineell Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4- C Potkurikselin rihlt Q 1 VETOHOLKIN KOHDISTUS Kohdistusmenetelmä 1 1. Kohdist perävetoholkin tunnistusnumero etuvetoholkin suorkulmiseen merkkiin. fin 67

76 ASENNUS 2. Työnnä perävetoholkki etuvetoholkkiin. 2 c Etuvetoholkin suorkulminen merkki. - Perävetoholkin tunnistusnumero (1 ti 2) c - O-rengs Kohdistusmenetelmä 2 1. Kohdist perävetoholkin hrt etuvetoholkin suojuksiin kuvn mukisesti. 68 fin

77 ASENNUS 2. Työnnä perävetoholkki etuvetoholkkiin. 2 c c - Etuvetoholkin leveä välike Perävetoholkin hrojen välinen leveä väli O-rengs fin 69

78 ASENNUS VETOHOLKIN ASENTAMINEN POTKURIIN 1. Vrmist, ettei etuvetoholkin j perävetoholkin välillä ole rko Vie vetoholkkisennelm potkuriin j pin se potkurin päälle HUOMAUTUS: Vrmist, että O-rengs on perävetoholkin tsoupotuksess. 70 fin

79 ASENNUS 3. Asenn perän luslevy vetoholkkisennelmn j nput se kevyesti potkuriin. Perän luslevy koskett potkuri, kun vetoholkkisennelm on oikein piklln. - Perän luslevy Asenn pinelevy potkurin kselille. TÄRKEÄÄ: Flo-Torq Reflex Drive Hu edellyttää Drive Hu -srjss olevn pinelevyn käyttöä. 5. Asenn potkuri Asenn perän luslevy j lukkoprikk j kiinnitä ne srjss olevll potkurin mutterill. Kiristä mutteri ilmoitettuun tiukkuuteen. Tivut lukkoprikn kielekkeet mutterin päälle. fin 71

80 ASENNUS TÄRKEÄÄ: Flo-Torq Reflex Drive Hu edellyttää Drive Hu -srjss olevn potkurimutterin käyttöä. Jos käytetään muut kuin Flo-Torq Reflex Drive Hu -srjss olev potkurimutteri, lukkomutterin nilonos ei kiinnity täysin potkurikselin kierteisiin. c d e f g h c - d - e - f - g - h - Etupinelevy Potkuri Etuvetoholkki Perävetoholkki O rengs Vetoholkin sovitin Lukkoprikk Lukkomutteri 7. Pyöritä potkuri j vrmist, ettei vihdekotelon j potkurin välillä ole häiriöitä ti tkertelu. Kuvus Nm l-in. l-ft Mutteri HUOMAUTUS: Pieni määrä pyörimisholkkum on normli. Säätöevän säädöt Potkurin ohjusvääntö vetää venettä jompnkumpn suuntn. Tämä ohjusvääntö on normli j johtuu siitä, että perämoottorin potkurikseli ei ole yhdensuuntinen veden pinnn knss. Säätöevä voi utt moniss tpuksiss kumomn tätä ohjusvääntöä, j sitä voi säätää tietyissä rjoiss epäyhtäläisen ohjusvoimn vähentämiseksi fin
