TULOILMAVENTTIILI VLR-100

Koko: px
Aloita esitys sivulta:

Download "TULOILMAVENTTIILI VLR-100"

Transkriptio

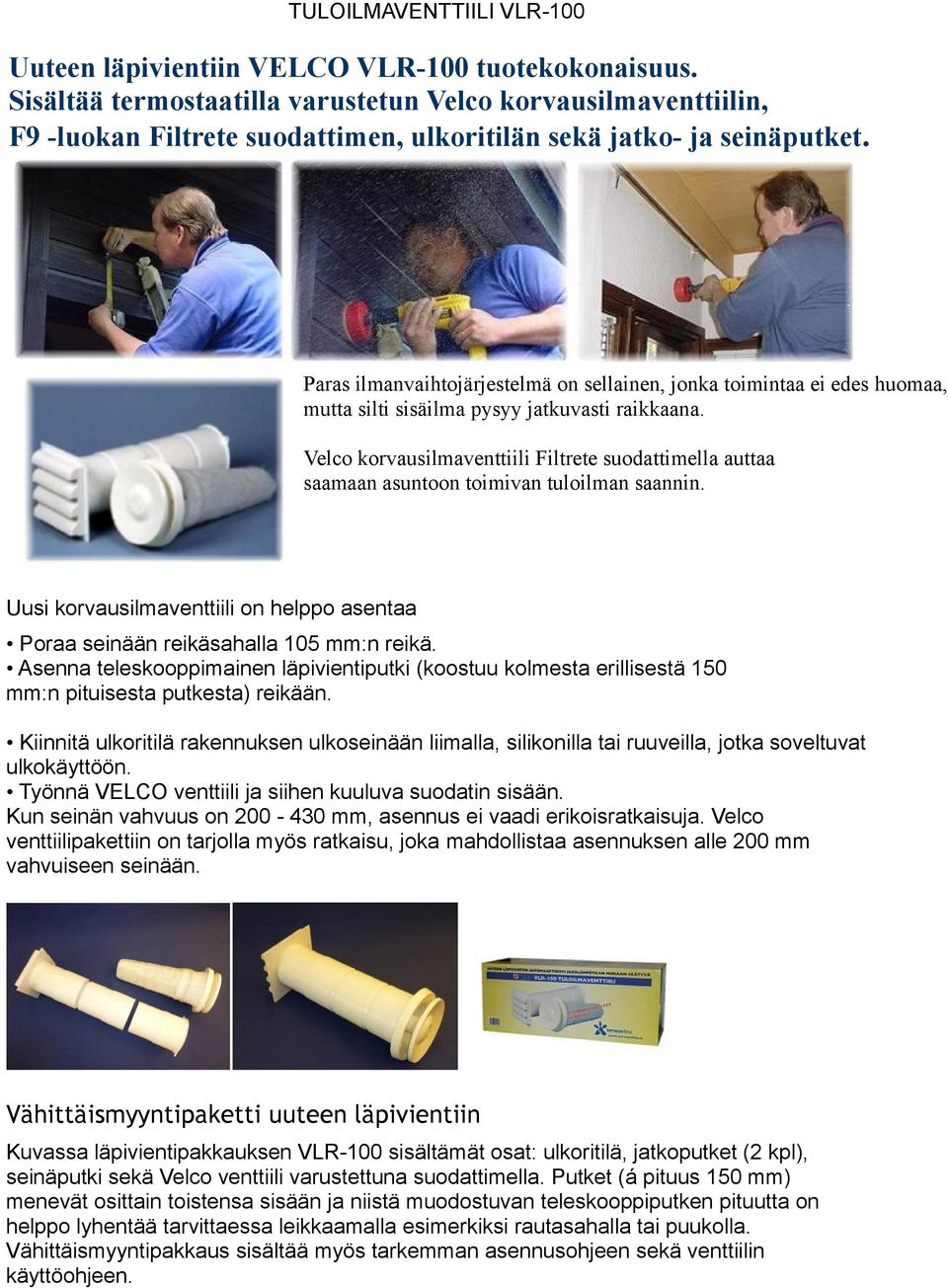

1 TULOILMAVENTTIILI VLR-100 Uuteen läpivientiin VELCO VLR-100 tuotekokonaisuus. Sisältää termostaatilla varustetun Velco korvausilmaventtiilin, F9 -luokan Filtrete suodattimen, ulkoritilän sekä jatko- ja seinäputket. Paras ilmanvaihtojärjestelmä on sellainen, jonka toimintaa ei edes huomaa, mutta silti sisäilma pysyy jatkuvasti raikkaana. Velco korvausilmaventtiili Filtrete suodattimella auttaa saamaan asuntoon toimivan tuloilman saannin. Uusi korvausilmaventtiili on helppo asentaa Poraa seinään reikäsahalla 105 mm:n reikä. Asenna teleskooppimainen läpivientiputki (koostuu kolmesta erillisestä 150 mm:n pituisesta putkesta) reikään. Kiinnitä ulkoritilä rakennuksen ulkoseinään liimalla, silikonilla tai ruuveilla, jotka soveltuvat ulkokäyttöön. Työnnä VELCO venttiili ja siihen kuuluva suodatin sisään. Kun seinän vahvuus on mm, asennus ei vaadi erikoisratkaisuja. Velco venttiilipakettiin on tarjolla myös ratkaisu, joka mahdollistaa asennuksen alle 200 mm vahvuiseen seinään. Vähittäismyyntipaketti uuteen läpivientiin Kuvassa läpivientipakkauksen VLR-100 sisältämät osat: ulkoritilä, jatkoputket (2 kpl), seinäputki sekä Velco venttiili varustettuna suodattimella. Putket (á pituus 150 mm) menevät osittain toistensa sisään ja niistä muodostuvan teleskooppiputken pituutta on helppo lyhentää tarvittaessa leikkaamalla esimerkiksi rautasahalla tai puukolla. Vähittäismyyntipakkaus sisältää myös tarkemman asennusohjeen sekä venttiilin käyttöohjeen.

2 VELCO VLK -tuotekokonaisuus (kuvassa) on vastaava kuin edellinen, mutta on varustettu erinomaisella äänenvaimentimella. Äänenvaimenninta kannattaa käyttää alueilla, joissa liikenteen melu on voimakasta. Raitis ilma pääsee asuntoon, mutta liikenteen melu jää kadulle. Äänenvaimenninta on helppo leikata ja muotoilla mattoveitsellä läpiviennin vaatimaan mittaan.

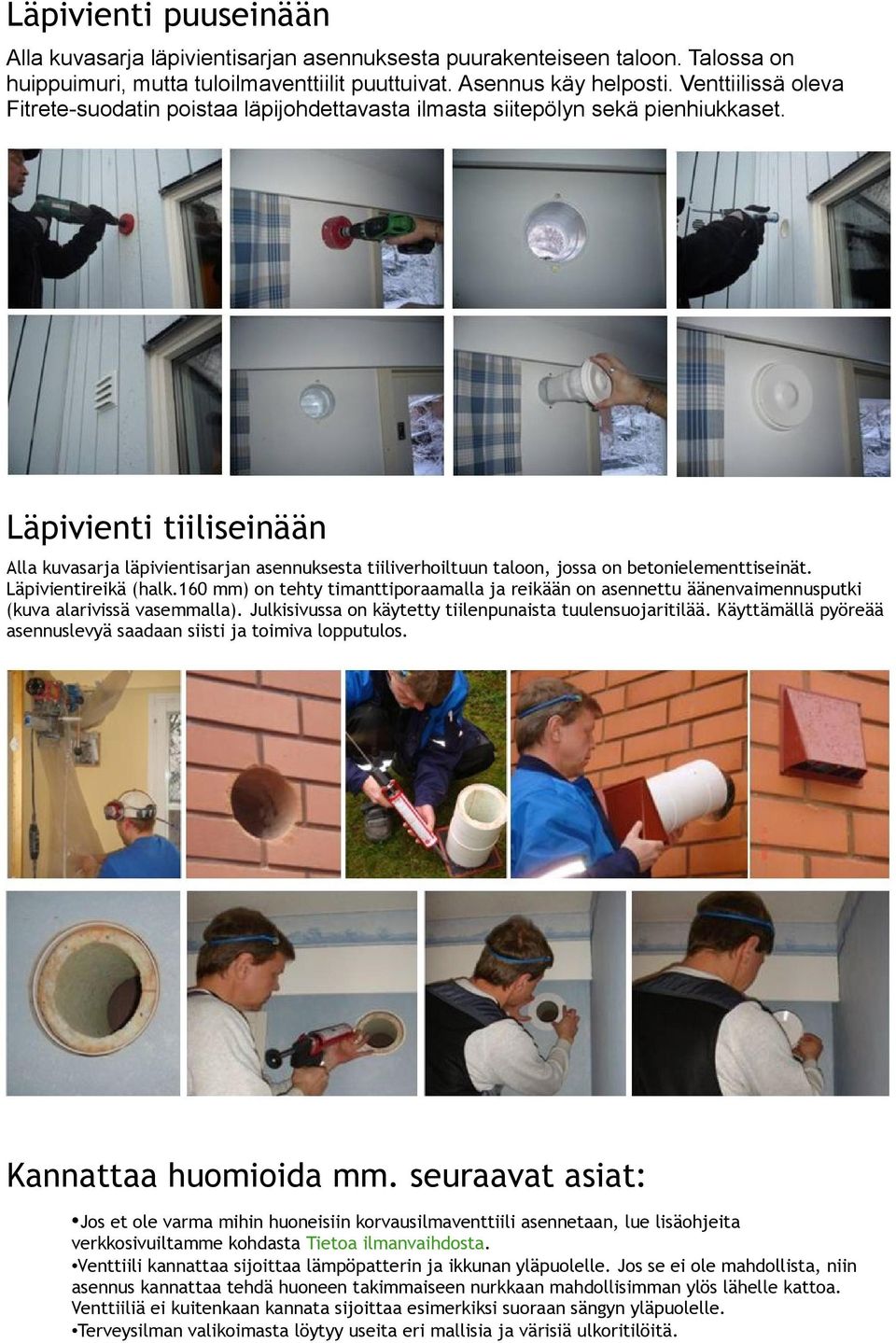

3 Läpivienti puuseinään Alla kuvasarja läpivientisarjan asennuksesta puurakenteiseen taloon. Talossa on huippuimuri, mutta tuloilmaventtiilit puuttuivat. Asennus käy helposti. Venttiilissä oleva Fitrete-suodatin poistaa läpijohdettavasta ilmasta siitepölyn sekä pienhiukkaset. Läpivienti tiiliseinään Alla kuvasarja läpivientisarjan asennuksesta tiiliverhoiltuun taloon, jossa on betonielementtiseinät. Läpivientireikä (halk.160 mm) on tehty timanttiporaamalla ja reikään on asennettu äänenvaimennusputki (kuva alarivissä vasemmalla). Julkisivussa on käytetty tiilenpunaista tuulensuojaritilää. Käyttämällä pyöreää asennuslevyä saadaan siisti ja toimiva lopputulos. Kannattaa huomioida mm. seuraavat asiat: Jos et ole varma mihin huoneisiin korvausilmaventtiili asennetaan, lue lisäohjeita verkkosivuiltamme kohdasta Tietoa ilmanvaihdosta. Venttiili kannattaa sijoittaa lämpöpatterin ja ikkunan yläpuolelle. Jos se ei ole mahdollista, niin asennus kannattaa tehdä huoneen takimmaiseen nurkkaan mahdollisimman ylös lähelle kattoa. Venttiiliä ei kuitenkaan kannata sijoittaa esimerkiksi suoraan sängyn yläpuolelle. Terveysilman valikoimasta löytyy useita eri mallisia ja värisiä ulkoritilöitä.

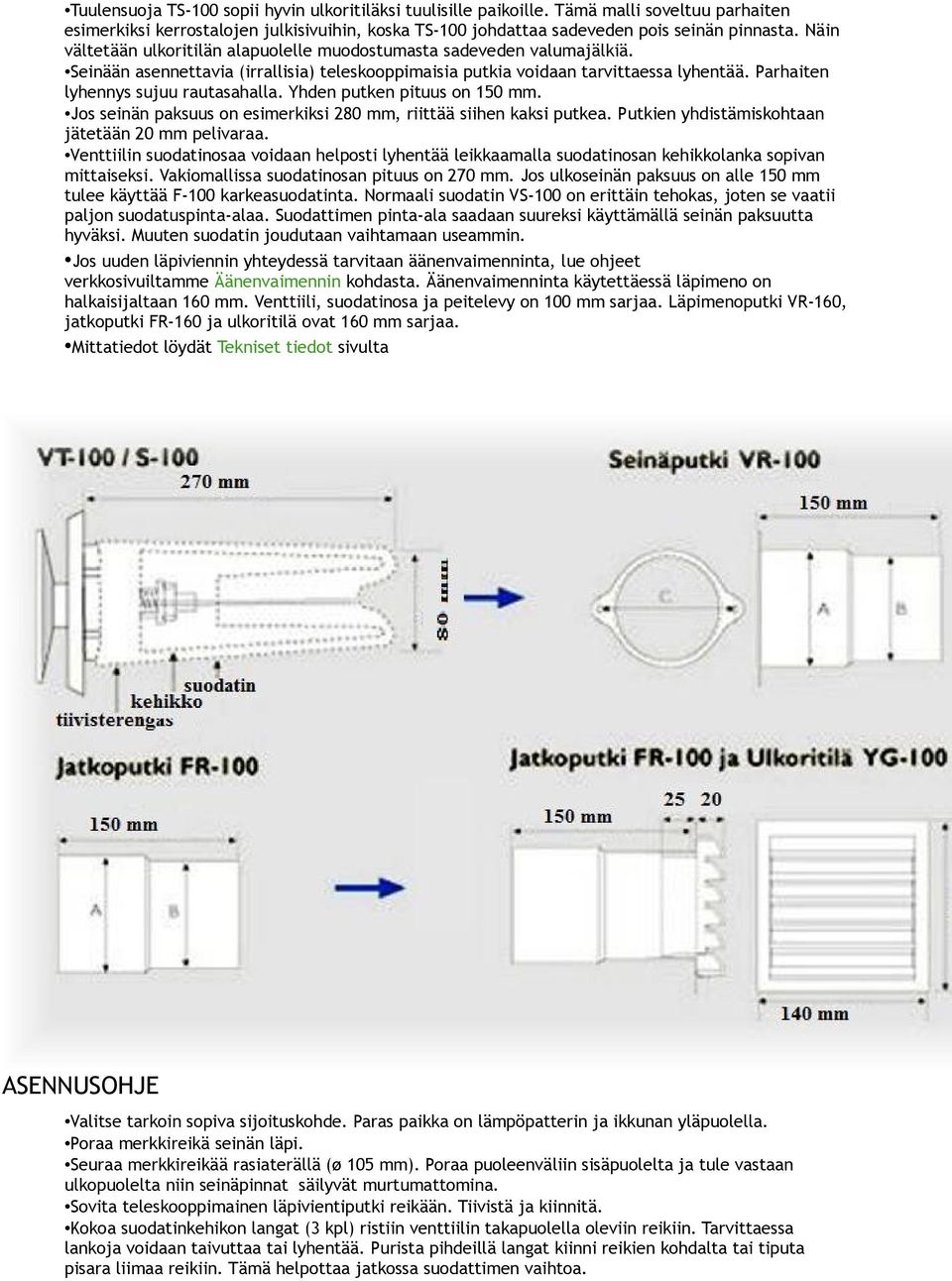

4 Tuulensuoja TS-100 sopii hyvin ulkoritiläksi tuulisille paikoille. Tämä malli soveltuu parhaiten esimerkiksi kerrostalojen julkisivuihin, koska TS-100 johdattaa sadeveden pois seinän pinnasta. Näin vältetään ulkoritilän alapuolelle muodostumasta sadeveden valumajälkiä. Seinään asennettavia (irrallisia) teleskooppimaisia putkia voidaan tarvittaessa lyhentää. Parhaiten lyhennys sujuu rautasahalla. Yhden putken pituus on 150 mm. Jos seinän paksuus on esimerkiksi 280 mm, riittää siihen kaksi putkea. Putkien yhdistämiskohtaan jätetään 20 mm pelivaraa. Venttiilin suodatinosaa voidaan helposti lyhentää leikkaamalla suodatinosan kehikkolanka sopivan mittaiseksi. Vakiomallissa suodatinosan pituus on 270 mm. Jos ulkoseinän paksuus on alle 150 mm tulee käyttää F-100 karkeasuodatinta. Normaali suodatin VS-100 on erittäin tehokas, joten se vaatii paljon suodatuspinta-alaa. Suodattimen pinta-ala saadaan suureksi käyttämällä seinän paksuutta hyväksi. Muuten suodatin joudutaan vaihtamaan useammin. Jos uuden läpiviennin yhteydessä tarvitaan äänenvaimenninta, lue ohjeet verkkosivuiltamme Äänenvaimennin kohdasta. Äänenvaimenninta käytettäessä läpimeno on halkaisijaltaan 160 mm. Venttiili, suodatinosa ja peitelevy on 100 mm sarjaa. Läpimenoputki VR-160, jatkoputki FR-160 ja ulkoritilä ovat 160 mm sarjaa. Mittatiedot löydät Tekniset tiedot sivulta ASENNUSOHJE Valitse tarkoin sopiva sijoituskohde. Paras paikka on lämpöpatterin ja ikkunan yläpuolella. Poraa merkkireikä seinän läpi. Seuraa merkkireikää rasiaterällä (ø 105 mm). Poraa puoleenväliin sisäpuolelta ja tule vastaan ulkopuolelta niin seinäpinnat säilyvät murtumattomina. Sovita teleskooppimainen läpivientiputki reikään. Tiivistä ja kiinnitä. Kokoa suodatinkehikon langat (3 kpl) ristiin venttiilin takapuolella oleviin reikiin. Tarvittaessa lankoja voidaan taivuttaa tai lyhentää. Purista pihdeillä langat kiinni reikien kohdalta tai tiputa pisara liimaa reikiin. Tämä helpottaa jatkossa suodattimen vaihtoa.

5 Tartu suodattimeen saumojen kohdalta ja käännä se kuin sukka puoleenväliin ympäri. Vedä suodatin varovasti sileä pinta ulospäin käännettynä kehikon päälle mustan tiivisterenkaan yli. Saumat jäävät sisäpuolelle piiloon. Työnnä suodattimen ylijäävä osa kehikon sisälle. Aseta venttiili asennuslevyyn. Tiivisterengas tiivistää venttiilin hyvin putkeen, joten venttiiliä ei tarvitse kiinnittää erikseen. Huomioi, että tiivisterengas on oikeassa kohdassa. Tarvittaessa pyöräytä venttiilirunkoa hieman putkessa, jolloin venttiili tiivistyy paikalleen. Suodatinta vaihdettaessa vedä venttiili varovasti putkesta ulos.
