MolokClassic Syväkeräys -säiliön (5 m³, 3 m³, 1.3 m³, 800l ja 300 l) ASENNUSOHJE

Transkriptio

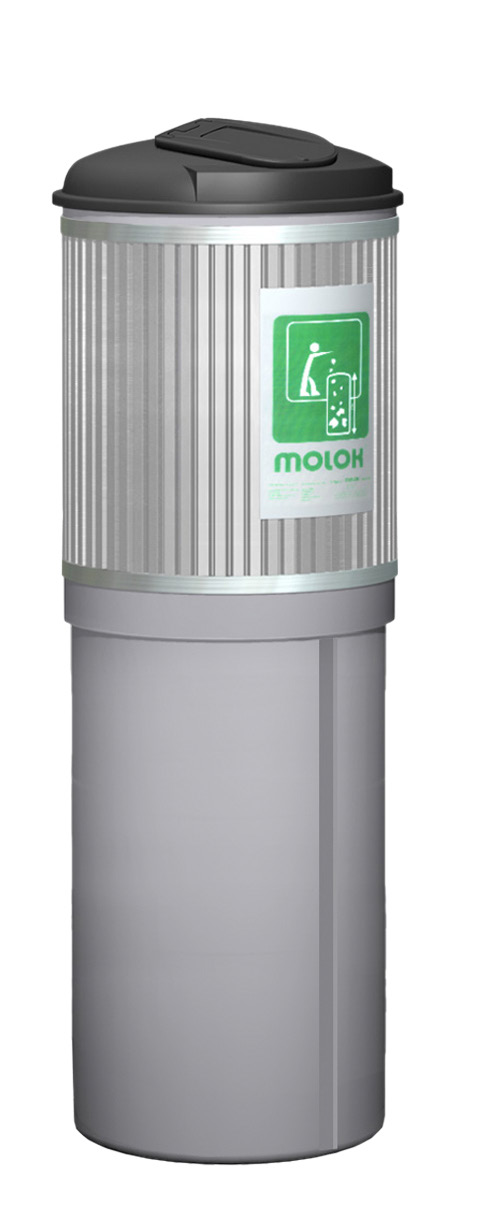

1 MolokClassic Syväkeräys -säiliön (5 m³, 3 m³, 1.3 m³, 800l ja 300 l) ASENNUSOHJE SÄILIÖIDEN KULJETUS JA KÄSITTELY Käsittele Syväkeräys -säiliöitä varoen. Säiliötä ei saa vierittää eikä pudottaa. Nosta säiliötä vain siinä olevista nostolenkeistä, joihin kiinnitetään vähintään 1500 mm pituiset nostoapuvälineet. Noston tulee tapahtua pystysuoraan. Nostopalkin käyttö on suositeltavaa. Kansi 1/4 TOIMITUSSISÄLTÖ Kansi ja nostosäkki sekä toimitukseen kuuluvat lisävarusteet ovat asennettuina paikoilleen, säiliön sisällä tai ne toimitetaan erillisellä lavalla. Mikäli kansi on säiliön sisällä, se on otettava palautumaan muotoonsa ennen asennuksen aloittamista. ASENNUSPAIKKA Selvitä asennuspaikalta maan kaivettavuus, kaapelit, putkijohdot ja muut huomioon otettavat asiat. Sijoita säiliö niin, että säiliön ympärille sekä yläpuolelle jää riittävästi tilaa tyhjentämiseen. Huomioi räystäät, oksat, ilmakaapelit, ym. Molok Oy:n suositusten mukaisesti. Säiliön etäisyys pysyvistä rakenteista tulisi olla vähintään 500 mm. Huomioi myös tyhjennysauton pääsy säiliön läheisyyteen talviolosuhteissa. Säiliöiden keskinäinen etäisyys tulee olla vähintään 300 mm verhouksen kohdalta mitattuna. YLEISTÄ Varmista, että pintavedet johtuvat säiliön asennuspaikasta poispäin. Verhous Runkokaivo Nostosäkki Tämä asennusohje pätee kaikkiin MolokClassic -säiliöihin. 800l:n ja 300l:n säiliöiden mukana toimitetaan lisäasennusohje. Runkokaivoon ei saa tehdä reikiä, jotta kaivo pysyy vesitiiviinä. Asennuskuopan pohjan halkaisija: Molok Syväkeräys -säiliö 5 m³ Molok Syväkeräys -säiliö 3m³ ja 1,3 m³ 2150 mm 1750 mm Kuva 1. Säiliön rakenne

2 1. 2/4 Kaiva asennuskuoppa kuvan ohjeiden mukaisesti. Tasaa kuopan pohja huolellisesti 0/16 mm murskeella. Tarkista pohjan suoruus vesivaa an avulla ja tiivistä pohja tarvittaessa. 800 l:n ja 300 l:n säiliöiden valmistelu: Kiinnitä ankkuripalkki ruuvaamalla se säiliön pohjassa olevaan inserttiin erillisen ohjeen mukaisesti. Viimeistelykerros 100 mm Täyttökerros Murske 0/16 mm tai tiivistyskelpoinen routimaton kaivuumaa, joka ei sisällä yli 100 mm kiviä. Suosittelemme N-1 luokitellun suodatinkankaan käyttöä täyttö- ja ankkurointikerrosten välissä. Ankkurointikerros Sepeli 16/32, väh. 500 mm:n kerros Tasauskerros murske 0/16 väh. 50 mm Kuva Säiliön asennuskuoppa 5,0 m³:n; 3,0 m³:n ja 1,3 m³:n säiliöiden valmistelu: Mikäli pohja-ankkurit ovat irrallaan, kiinnitä ne runkokaivon insertteihin pulteilla, kiristä pultit max. 25 Nm. 3. Nosta säiliö kuoppaan nostolenkkien avulla. Nostopalkin käyttö on suositeltavaa. 4. Kohdista täyttöaukon suunta kyltin ja lukkohelan avulla. 5. Varmista säiliön pystysuoruus vesivaa alla asennuskohteesta riippuen, joko a. ilman kantta ja nostosäkkiä alumiinirenkaan päältä TAI b. säiliön kyljestä useammalta sivulta. 6. Täytä kuoppa kuvan ohjeiden mukaisesti. Tiivistä täyttökerros huolellisesti 200 mm:n välein kevyellä tärylevyllä. Suosittelemme pyöreän, max. 100 kg:n tärylevyn käyttöä. 7. Varmista, että pintavedet johtuvat säiliöistä poispäin.

3 1. SÄILIÖN ANKKUROINTI KUIVAAN TAI HIEMAN KOSTEAAN MAAPERÄÄN 3/4 Tarkista, että maaperä on vettä läpäisevää ainesta, kuten hiekkaa, hiesua, soraa, moreenia tms. Tee asennus sivun 2 ohjeen mukaisesti. Suosittelemme N-1 luokitellun suodatinkankaan käyttöä ankkurointi- ja täyttökerrosten välissä. Mikäli maaperä vaikuttaa huonosti vettä läpäisevältä tai asennuspaikkaan voi keräytyä pintavettä, harkitse asentamista ao. kohdan 3 mukaisesti. SÄILIÖN ANKKUROINTI MÄRKÄÄN TAI SAVISEEN MAAPERÄÄN Käytä ankkurointi- ja täyttökerrosten välissä sekä kuopan pohjalla vähintään N1-luokiteltua suodatinkangasta. Tarkista, että suodatinkangasta vasten ei ole kiviä, jotka voisivat rikkoa sen. Levitä suodatinkangasta tarpeeksi, jotta kankaan reunat ylettyvät kunnolla kuopan reunoille. Kiinnitä pohja-ankkurit säiliöön sivun 2 ohjeen kohdan 2 mukaisesti. Asennettaessa MolokClassic 5 m³ säiliötä, asenna vesivanerilevy (# 15 mm, 820x300 mm) lisäankkuroinniksi jokaisen kahden pohja-ankkurin väliin. Asenna levy pohja-ankkureiden päälle niin, että levy tukeutuu keskeltä sisäreunastaan säiliön rungon alaosaan ja ulkoreuna asettuu pohja-ankkureiden kanssa samaan linjaan. Kiinnitä lisäankkurointilevy paikalleen ruuvaamalla levyn molempaan päähän ruuvi (esim. 4x40 mm) levyn läpi pohja-ankkuriin. Tee asennus loppuun sivun 2 ohjeen kohtien 3-7 mukaisesti. 3. ERITYISEN MÄRKÄ ASENNUSPAIKKA Tee asennus sivun 2 kohtien 1-5 mukaisesti. Tee alkutäyttö murskeella, esim. 0/16 mm, 300 mm kerroksittain tiivistäen. Vala 1 m³ valmisbetonia (esim. K30, #16 mm, S3) alkutäytön päälle säiliön ympärille. Varmista, ettei säiliö liiku betonoitaessa. Tee ympärystäyttö loppuun sivun 2, kohdan 6 ohjeen mukaisesti. Tee asennus loppuun sivun 2 kohta 7 mukaisesti.

4 TEHTÄVÄT ASENTAMISEN JÄLKEEN 1. Poista verhousta ja kantta suojaavat muovit (kuva 1). 4/4 Poista säiliöön asennetut kaksi nostolenkkiä (kuva 2). Avaa ja suorista nostosäkki huolella (kuva 3). 3. Tarkista, että nostosäkin pohja on kiristetty ja että köysi on paikoillaan säkissä olevan ohjeen mukaisesti. Kuljetuksen aikana säkin sulkumekanismi saattaa avautua säkin ollessa tyhjä. Kuva 1. Suojamuovien poisto Kuva Nostolenkkien poisto Kuva 3. Säkkien avaaminen, suoristaminen ja paikalleen laitto Kuva 4. Valmis, siisti jätepiste 4. Aseta nostosäkki / -säiliö runkokaivoon ja kansi paikoilleen (kuva 3). 5. Mikäli kyseessä on biojätesäiliö, aseta bioska-pussi säiliöön erillisen ohjeen mukaisesti: 6. Varmista että asennuspaikka jää asennuksen jäljiltä siistiksi ja roskat sekä työkalut on siivottu pois (kuva 4). Mikäli asennusta ei ole tehty Molok Oy:n antamien ohjeiden ja suositusten mukaan, asentaja on korvausvelvollinen asennuksiin liittyvissä reklamaatiotapauksissa. Molok Oy ei vastaa tämän asennusohjeen ja suositusten vastaisten asennusten aiheuttamista vaurioista eikä kustannuksista. Molok Oy Nosturikatu Nokia - Aseta kertakäyttösäkki BioSystem säiliöön ja aseta kartio säkin sisäpuolelle -Käännä kertakäyttösäkin reunat kartion sisäpuolelle

5 LISÄASENNUSOHJE MolokClassic 800l ja 300l ankkurointipalkin asennus Asenna ankkurointipalkki toimituksen mukana olevan ruuvin ja aluslevyn avulla säiliön pohjassa olevaan inserttiin. Asennuskuopan syvyys: 300 l säiliössä noin 920 mm 800 l säiliössä noin 1500 mm Asennussyvyydessä pitää huomioida lisäksi palkin viemä tila. Insertti 9/2016 Molok Oy / MTJ Ankkuripalkki Aluslevy Ruuvi
