Tampereen Rantatunneli Allianssiurakka Matti Aitomaa. Viikko 39/2012

Transkriptio

1 Tampereen Rantatunneli Allianssiurakka Matti Aitomaa Viikko 39/2012 1

2 Miksi rakennetaan Rantatunnelin toteuttamisella saadaan lisää maata rakentamiseen turvallisempaa ja sujuvampaa liikennettä VT12 poistui seitsemän liikennevaloliittymää vähennettyä liikenteen ympäristöhaittoja 2

3 Mitä saadaan? 3

4 Mitä saadaan? 4

5 5

6 Mitä rakennetaan Valtatietä 4,2 km, katuja 4,0 km, kevyen liikenteen väyliä 1,7 km, uusia siltoja 7 kpl, meluesteitä 1,2 km, kaukalo- ja tukimuurirakenteita 2,3 km pitkä tunneli, jonka vapaa korkeus 5 m ja molemmissa päissä eritasoliittymä (Santalahti, Naistenlahti). Molemmilla ajosuunnilla erilliset tunnelit, joiden välinen etäisyys on 11 m ja niiden välillä yhdyskäytävät 150 m välein. Molemmissa tunneleissa kaksi 3,5 m ajokaistaa ja 3,25 m levyinen turvakaista. 6

7 Tavoitekustannus Huippusuoritus on tavoitekustannuksen alittaminen Minimivaatimus on tavoitekustannuksessa pysyminen Kustannuskohde Väylät, johtosiirrot ja työnaikaiset liikennejärjestelyt 36,3 Sillat, kaukalo- ym. rakenteet, tukimuurit ja meluesteet 23,7 Tunnelin louhinta, tiivistys, lujitus ja verhousrakenteet 79,2 Tekniset järjestelmät (sähkö, valaistus, LVI, telematiikka, sammutus) 27,9 Suunnittelu, maa- ja kallioperätutkimukset, ympäristöseurannat 13,2 Kustannus, M Tavoitekustannus 180,3 Laskettu 5/2013 hintatasossa. Alv 0 %. 7

8 Aikataulu Aloitus Tunnelilouhinta päättyy Tunneli otetaan liikenteelle Hanke valmis Viimeistelytyöt

9 Hankkeen päämassat Maaleikkaus m3ktr Kallioleikkaus m3ktr Tunnelilouhintaa m3ktr Rakennebetonia m3 Ruiskubetonia m3 12/09/2014 9

10 Resurssit suurimmillaan toukokuussa henkilöä 138 konetta yhteensä 25 kaivinkone 39 KA / dumpperi 20 tunnelilouhinnan/-lujituksen erikoiskalustoa 12/09/

11 Pilaantuneet maat Santalahden alue luvulla täytettyä Näsijärven rantaa Täyttömateriaalina mm. betoninkappaleita ja tiiliä Suuri osa alueen kaivumaista seulottiin eri kokoisiin jakeisiin 12/09/

12 Tapani Toivanen Rantatunnelin tekniset järjestelmät

13 Tapani Toivanen Rantatunnelin tekniset järjestelmät

14 Toteutusmuotona allianssi Allianssimallin peruslähtökohta on tuottaa arvoa yhteiskunnan rahalle 1. Yhdessä, tiiminä ja yksimielisin päätöksin. 2. Toiminta perustuu luottamukseen ja avoimuuteen. 3. Alaa uudistava ideointi on tärkeä osa työskentelyä. 4. Riskit ja hyödyt jaetaan. 5. Tavoitekustannus on allianssiosapuolten yhteinen näkemys siitä, minkä verran hanke saa maksaa. 6. Yritysten palkkion suuruus riippuu siitä alittuuko/ylittyykö tavoitekustannus ja miten hyvin tavoitteet saavutetaan. 14

15 Allianssin osapuolet Liikennevirasto Tampereen kaupunki Lemminkäinen Infra Oy Saanio & Riekkola Oy A-Insinöörit Suunnittelu Oy 15

16 RAKENTAMINEN JA SUUNNITTELU ESIKUNTATEHTÄVÄT Allianssin organisaatio JOHTORYHMÄ PROJEKTIRYHMÄ AIKATAULUJEN KUSTANNUSTEN RISKIEN HALLINNAT PROJEKTI-PÄÄLLIKKÖ APULAISPROJEKTI- PÄÄLLIKKÖ TURVALLISUUS- KOORDINAATTORI VIESTINTÄ SIDOSRYHMÄ- SUHTEET YMPÄRISTÖN SEURANTA LUPA-ASIAT SUUNNITTELUPÄÄLLIKKÖ VÄYLÄT RAKENTAMISEN ALUEVASTAAVAT TEKNIIKKALAJIT SILLAT RAKENTAMISEN ALUEVASTAAVAT TUNNELI RAKENTAMISEN ALUEVASTAAVAT TUNNELIN PÄÄSUUNNITTELIJA TEKNISET JÄRJESTELMÄT RAKENTAMISEN ALUEVASTAAVAT 12/09/2014 SUUNNITTELUVASTAAVAT TYÖMAAPÄÄLLIKÖT TYÖNJOHTO TYÖMAAINSINÖÖRIT TYÖMAARESURSSIT ALIURAKOITSIJAT ALIKONSULTIT 16

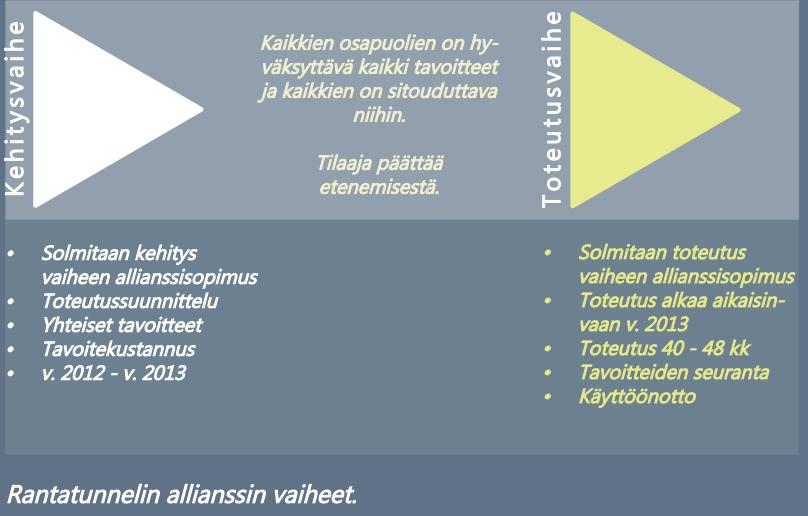

17 Allianssiurakan vaiheet 17

18 Miten yritysten palkkio muodostuu Suorat kulut ja projektikohtaiset yleiskustannukset (projektikustannukset) korvataan toteutuman mukaisesti Yleiskulut ja kate (palkkio) korvataan suorituskyvyn (tavoitteiden toteutuman) perusteella. Tavoitteita paremmasta suorituksesta maksetaan bonusta ja tavoitteita heikommasta suorituksesta menetetään palkkiota. Tilaaja asettaa bonus-/sanktiopoolin ja se jaetaan osapuolten kesken ennalta sovitussa suhteessa 18

19 Allianssin kannustinjärjestelmä Allianssin kannustinjärjestelmä ohjaa kaikkia osapuolia avaintulostavoitteiden avulla hyviin suorituksiin. 19

20 Yhdessä asetetut avaintulostavoitteet 20

21 Avaintulostavoitteet marraskuu

22 Positiiviset muutostekijät marraskuu 2016 Positiivisten ja negatiivisten muutostekijöiden yhteinen painoarvo 20 % 22

23 Negatiiviset muutostekijät marraskuu 2016 Positiivisten ja negatiivisten muutostekijöiden yhteinen painoarvo 20 % 23

24

25

26

27

28 Tiedonsaantimahdollisuudet Asukastiedotteet Mediatiedotteet Asukastilaisuudet 28
