Installation instructions, accessories. Handsfree, Bluetooth. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 36 IMG

Transkriptio

1 Installation instructions, accessories Ohje nro Versio 1.3 Osa nro Handsfree, Bluetooth IMG Volvo Car Corporation Handsfree, Bluetooth V1.3 Sivu 1 / 36

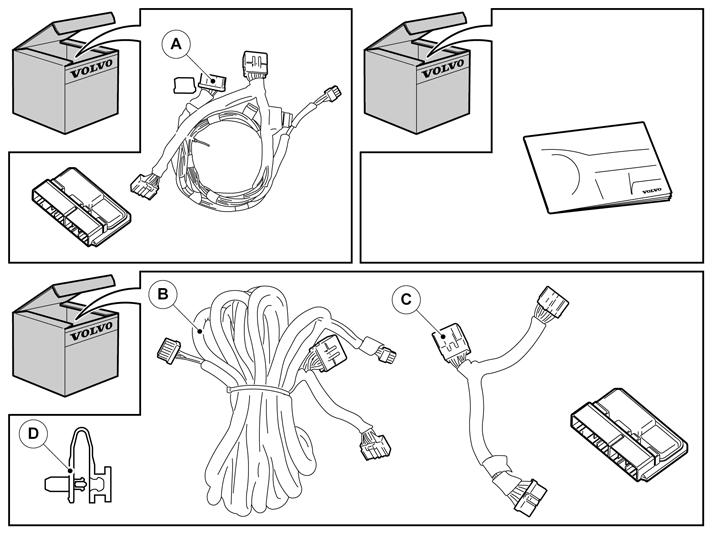

2 Varuste A IMG IMG IMG IMG A IMG Sivu 2 / 36

3 IMG Sivu 3 / 36

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Johtosarja A on autoihin, joissa on mediasoittimeen sijoitettu sisäinen vahvistin. Johtosarjat B ja C ovat autoihin, joissa on ulkoinen vahvistin, joka sijaitsee tavaratilassa vasemmalla puolella. Performance Sound -järjestelmällä varustetuissa autoissa on sisäinen vahvistin High Performance ja Premium Sound -audiojärjestelmällä varustetuissa autoissa on ulkoinen vahvistin. Tässä asennusohjeessa selostetaan asennus vasemmalta ohjattavaan autoon. Oikealta ohjattavassa autossa vaiheet suoritetaan vastakkaisella puolella ja/tai peilikuvana. Jos toimenpiteet ovat erilaiset, näytetään toimenpide myös oikealta ohjattavassa autossa tekstin ja kuvin. Varaosasarjassa voi olla osia, joita ei käytetä tässä asennuksessa. Huom! Asennettaessa takiaisnauhaa/teippiä, täytyy alusta pitää vähintään lämpötilassa +20 C (68 F). Laita tämän lisävarusteen ohje sopivaan paikkaan autossa. Valmistelutyöt Sivu 4 / 36

5 1 Valmistelutyöt Käännä virta-avain asentoon 0. Huom! Odota vähintään kolme minuuttia ennen kuin avaat liitinkappaleita tai irrotat muun sähkövarusteen. IMG Avaa käsinelokero. Kampea irti paneeli keskikonsolin sisäpuolelta. Se on kiinni kahdella pidikkeellä kummastakin päädystä. Vedä paneeli pois alaspäin. J Kiinnitä teippiä keskikonsoliin sen suojaamiseksi käsinelokeron irrotuksen ja asennuksen yhteydessä. IMG Sivu 5 / 36

6 4 Ota paneeli pois. IMG Irrota ilmanvaihtosuutinta kiinnittävä pidike käsinelokerosta. IMG Sivu 6 / 36

7 6 Poista kumimatto käsinekotelosta. Irrota viisi ruuvia aukosta. Vedä käsinelokeroa suoraan taaksepäin autossa irrottaaksesi kaksi piilokiinnikettä yläreunasta. Irrota käsinekotelon ulompi osa. J Irrota liitinkappaleet yläsivulta. IMG Irrota ilmanvaihtosuuttimen ruuvi. Vedä ilmanvaihtosuutin irti oikealle ja aseta se sivuun. IMG Sivu 7 / 36

8 9 Irrota pidikkeet äänieristeen takareunasta ja poista se. J Irrota kehys näytön ja mediasoittimen ympäriltä. Paina lukitushakaa kehyksen toisessa yläkulmassa pienellä ruuvitaltalla. Kampea kehys varovasti irti samalta puolelta lastan avulla. Huom! Varo vaurioittamasta paneelia ja kojelautaa. Toista menettely toisella puolella. Vihje J Jos paneelia on vaikea saada irti, paina se takaisin kiinni molemmilta puolilta ja aloita toimenpide alusta toiselta puolelta. Kallista kehys taaksepäin ja vedä se irti ylöspäin. Sivu 8 / 36

9 11 Irrota näyttö infotainment-ohjausyksikön (ICM) kanssa. Se on kiinnitetty kahdella piilokiinnikkeellä. Vihje Tartu ohjausyksikköön kiinni molemmilla käsillä ja vedä se suoraan ulos keskikonsolista. Irrota liittimet. J Irrota paneeli vetämällä sitä varovasti sivulle. IMG Käännä tunnelikonsolin kyynärnoja ylös ja irrota peitekansi. IMG Sivu 9 / 36

10 14 Irrota ruuvit. IMG Irrota etummainen säilytyslokero kampeamalla se varovasti irti etureunasta lastalla ja nosta se pois. IMG Irrota kaksi ruuvia tunnelikonsolin etureunasta. IMG Sivu 10 / 36

11 17A Kuva A Nosta varovasti tunnelikonsolin etureunassa olevaa lukitussalpaa. Käytä erikoistyökalua Kuva B Vedä samalla konsolia taaksepäin noin 20 mm. 17B IMG IMG Irrota ruuvit. IMG Sivu 11 / 36

12 19 Koskee autoja, joissa on käsivalintainen vaihteisto Irrota vaihteenvalitsimen suojus kampeamalla se ensin irti etureunasta muovilastalla ja vapauttamalla se sitten takareunasta. IMG Irrota kaksi ruuvia. Irrota keskikonsolin liitinkappale takapuolelta. Irrota keskikonsoli. IMG Sivu 12 / 36

13 21 Irrota kaksi mediasoittimen johtimia kiinnittävää pidintä painamalla niitä ensin sivuille ja vetämällä sitten irti alaspäin. Huom! Ole varovainen optisten johtimien kanssa, etteivät ne taivu tai kiristy. J Irrota kaksi ruuvia mediasoittimen alareunasta. Vedä mediasoitin ulos ja irrota takasivun liitinkappale. Huom! Merkitse muistiin miten johtimet on asteltu takapuolelle. Valokaapelit vaurioituvat helposti, ja niiden taivutussäde ei saa olla alle 25 mm (1 ). J Koskee sisäisellä vahvistimella varustettuja autoja Ota sarjasta johtosarja A. Koskee ulkoisella vahvistimella varustettuja autoja Ota sarjasta johtosarja B. Kaikki mallit Liitä uuden johtosarjan harmaa liitin (2) mediasoittimesta irrotettuun harmaaseen liittimeen (3). IMG Ota 700 mm pitkä vaahtoteippi ja leikkaa se kolmeen yhtä suureen osaan. Teippaa yksi osa liittimien (2) ja (3) ympärille. Aseta nämä aukon vasemmalle puolelle niin, että ne eivät ole tiellä mediasoitinta asennettaessa. Sivu 13 / 36

14 Liitä uuden johtosarjan harmaa liitin (1) mediasoittimen vastaavaan liittimeen. Vedä johtosarja liittimineen alas keskikonsolin oikealta puolelta. Liitä jäljellä olevat mediasoittimesta irrotetut liittimet. Aseta mediasoitin takaisin paikalleen ja kiinnitä se. Käyttöpaneelin asennus 24 Käyttöpaneelin asennus Puhdista keskikonsolista kuvan osoittama alue, joka vastaa suunnilleen kaksipuolisen teipin kokoa. Käytä liuosta, jossa on 25% isopropanolia ja 75% vettä, sekä nukkaamatonta räsyä. Kuivaa varovasti, älä hankaa. Anna kuivua. Huom! Jos pinta on hyvin likainen tai käsitelty vinyylikiillokkeella, puhdista se ensin käsitiskiaineella. IMG A Kuvat A ja B Aseta käyttöpaneelin johdin kuvien osoittamaan uraan. IMG Sivu 14 / 36

15 25B IMG Irrota suojakalvo teipistä ja paina käyttöpaneeli kiinni reuna ilmastointipaneelin reunaa vasten kuvan mitan mukaan. IMG Paina johdin kiinni keskikonsolin etu- ja takapuolen välisessä liitoksessa olevaan tilaan. Lopeta näyttöaukon alareunan korkeudelle. Laita keskikonsoli takaisin, kytke vihreä liitin ja kiinnitä ruuvit. Koskee autoja, joissa on käsivalintainen vaihteisto Kiinnitä vaihdevivun suojus keskikonsoliin alkaen takareunasta. IMG Sivu 15 / 36

16 28 Vedä alas nämä kaksi johdinta keskikonsolin oikealta puolelta. IMG Mikrofonin asennus 29 Mikrofonin asennus Irrota häikäisysuoja kiinnikkeestä. Suoritetaan molemmilla puolilla. IMG Sivu 16 / 36

17 30 Irrota lukitustulppa ja kiinnike. Suoritetaan molemmilla puolilla. IMG Vedä oven tiivistelista irti A-pylväästä ja kojelaudasta. Irrota A-pylvään paneeli; se on kiinnitetty kolmella kiinnittimellä. Irrota varmuuspidike. Nosta paneelia ylöspäin ja sisäänpäin autossa. Ota paneeli pois. J Irrota sisävalo tarttumalla etureunaan ja vetämällä alaspäin. Se on kiinnitetty kuudella pidikkeellä. IMG Sivu 17 / 36

18 33 Irrota kolme ruuvia. IMG Ota sarjasta kaksi 700 mm pituista vaahtoteipin palaa. Katkaise yksi vaahtoteippi keskeltä. Teippaa pitkä ja lyhyt vaahtoteipin pala mikrofonin johtimeen alkaen 70 mm päässä mikrofonista. IMG Vedä sisäkattoa ja sisävalon kehystä hieman alaspäin. Vedä mikrofonijohdin paikalleen kuvan mukaisesti nykyisen johdinkimpun yläpuolella. IMG Sivu 18 / 36

19 36 Vedä mikrofonikaapeli kuvan mukaisesti sisäkaton etureunaan. Huom! Aseta johdin niin, ettei se jää puristuksiin häikäisysuojan kiinnikettä asennettaessa. IMG Tee johtimeen kiinnitettyyn teippiin merkintä 230 mm päähän mikrofonista. Kiinnitä johdin merkinnän kohdalta nippusiteellä nykyiseen pistokkeeseen. Asenna kolme ruuvia. IMG Sivu 19 / 36

20 38 Vedä mikrofonijohdin suoraan alaspäin ja asenna sisävalo paikalleen. IMG Puhdista mikrofoni sekä kattopaneelista kuvan osoittama alue, joka vastaa suunnilleen kaksipuolisen teipin kokoa. Käytä liuosta, jossa on 25% isopropanolia ja 75% vettä, sekä nukkaamatonta räsyä. Kuivaa varovasti, älä hankaa. Anna kuivua. Huom! Jos pinta on hyvin likainen tai käsitelty vinyylikiillokkeella, puhdista se ensin käsitiskiaineella. IMG Irrota suojakalvo tarranauhan yhdeltä puolelta ja paina se kiinni mikrofoniin. 40 Irrota suojakalvo tarranauhan toiselta puolelta ja paina mikrofonin kiinni kattopaneeliin kuvan mukaisesti. Huom! Mikrofonin on oltava suunnattuna kuljettajaan päin. Työnnä johtimen ylimäärä sisäkaton päälle. IMG Sivu 20 / 36

21 41 Vedä johdin A-pylvääseen ja edelleen käsinelokeroon. Ota kolme pientä nippusidettä sarjasta ja kiinnitä johdin A- pylvääseen kuvan mukaan. Varoitus! Varmista, ettei mikrofonijohtimen veto häiritse turvaverhon toimintaa. Asenna häikäisysuojan kiinnikkeet paikalleen. Aseta A-pylvään paneeli ja tiivistelista takaisin. IMG Ohjausyksikön asennus 42 Ohjausyksikön asennus Ota johtosarja ja ohjausyksikkö sarjasta. Kytke johtosarja ohjausyksikköön (1). Lukitse salpa (2). IMG Sivu 21 / 36

22 43 Ota paksu vaahtoteippi sarjasta ja kiinnitä se ohjausyksikön etupuolelle. Käännä vaahtoteippi ohjausyksikön kulmien ja reunojan ympäri. IMG Ota kolme pientä vaahtoteipinpalaa sarjasta ja kiinnitä ne ohjausyksikön takapuolelle. IMG Irrota etummainen kynnyslista vetämällä sitä ensin taaksepäin etureunasta ja sitten suoraan ylöspäin niin, että pidikkeet irtoavat. IMG Sivu 22 / 36

23 46 Kierrä irti lattiamattoa pitävä pidike. Käännä lattiamatto sivuun päästäksesi käsiksi rintapeltiin sisäpuolelta. Huom! Ole varovainen, ettei mattoon tulee taitoksia. J Aseta ohjausyksikkö rintapeltiä vasten paksu vaahtoteippi suunnattuna eteenpäin. IMG Käännä johtosarjat (1) sivuun, etteivät ne joudu ohjausyksikön ja lattiamaton väliin. Vedä ohjausyksikön johtosarja johtosarjojen (2) alle ja pois tunnelikonsoliin. IMG Sivu 23 / 36

24 Liitäntä 49 Liitäntä Käännä lattiamatto sivuun keskikonsolin oikealta puolelta. IMG Koskee sisäisellä vahvistimella varustettuja autoja Ota rele ja kaksi paksua vaahtoteipin palasta sarjasta. Kytke A-johtosarjan pistokkeet releeseen. Teippaa vaahtoteipinpalat releen ympärille. IMG Sivu 24 / 36

25 51 Koskee sisäisellä vahvistimella varustettuja autoja Aseta rele johtosarjan ja ilmastointiyksikön väliin kuvan mukaan. IMG Liitä liittimet kuvan mukaan: Koskee sisäisellä vahvistimella varustettuja autoja 1. Kytke johtosarja A ohjausyksiköstä tulevaan johtimeen. Koskee ulkoisella vahvistimella varustettuja autoja 1. Kytke johtosarja B ohjausyksiköstä tulevaan johtimeen. Kaikki mallit 2. Kytke mikrofoni. 3. Kytke käyttöpaneeli. IMG Ota yksi leikatuista vaahtoteippipaloista ja kiinnitä se liittimien ympärille. 53 Aseta liittimet ja johtimien ylimääräiset osat keskikonsolin sisäpuolelle. Käännä matto paikalleen. IMG Sivu 25 / 36

26 54 Ota kaksi suurta nippusidettä sarjasta ja kiinnitä mikrofonin johdin törmäysputken yläpuolelle. Koskee ulkoisella vahvistimella varustettuja autoja Kiinnitä myös johtosarja B, joka myöhemmin vedetään taakse ulkoiseen vahvistimeen. IMG Asenna takaisin: vaihteenvalitsimen suojus alkaen takareunasta. ja työnnä tunnelikonsoli eteen niin että lukkokielet lukkiutuvat. Ohjaa samalla lattiamatto paikalleen oikealla ja vasemmalla puolella. kaksi ruuvia tunnelikonsolin etureunaan. paneeli seisontajarrun kohdalle. kaksi ruuvia ja peitekansi kyynärnojan alle. etummainen säilytyslokero keskikonsolin sisään. IMG ja kytke näyttöyksikkö. näytön kehys. Sivu 26 / 36

27 56 Kohdat koskevat ulkoisella vahvistimella varustettuja autoja. Tartu oikean sivupehmusteen yläreunaan ja vedä eteenpäin, kunnes takasivun kiinnittimet irtoavat. Työnnä sivupehmustetta ylöspäin ja ota se pois. Tee sama toisella puolella. J Irrota kumilista oikean takaoven aukon takareunassa Kampea varovasti irti alempi C-pylvään paneeli oikealta puolelta. Kampea yläreunasta muovilastalla Vedä C-pilarin paneelia niin, että kaksi ylempää kiinnitintä irtoavat. Jatka alaspäin, kunnes kaksi viimeistä kiinnitintä irtoavat ja irrota C-pilarin paneeli. J Irrota oikean takaoven kynnyspaneeli vetämällä sitä sisäänpäin yläreunasta kunnes sisäpuolen kiinnitin irtoaa. Jatka sitten alaspäin ja vedä paneelia ylöspäin kunnes jäljellä olevat kaksi alapuolen kiinnitintä irtoavat. J Sivu 27 / 36

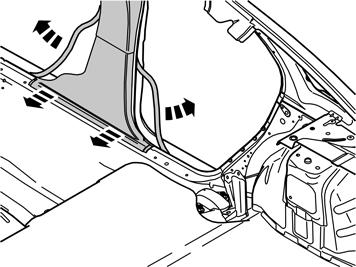

28 59 Irrota kumilistat oikean etuoven takareunasta ja oikean takaoven etureunasta alemman B-pilarin paneelin irrottamiseksi Vedä B-pylvään alempi paneeli irti alareunasta niin, että kaksi alinta kiinnitintä irtoavat. J Käännä takaistuimen istuintyynyt ja selkänojat eteen. IMG Koskee mallia V50 Ota tavaratilan matto autosta. J Sivu 28 / 36

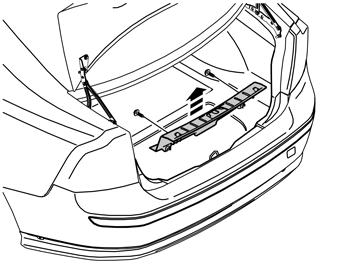

29 62 Käytä lastaa ja kampea kynnyspaneelin toinen kulma ylös niin, että päädyssä olevat kaksi kiinnitintä irtoavat. Nosta kynnyspaneelia niin, että loput kuusi kiinnitintä irtoaa ja irrota paneeli. Irrota kumilista kohdasta, jossa se peittää oikean ja vasemman sivupaneelin takaluukun aukossa. IMG Irrota ruuvi. Vedä peitekoteloa ylöspäin, kunnes sisäpuolen neljä kiinnitintä irtoaa ja ota se pois. Oikealta ohjattavassa autossa tämä tehdään vasemmalla puolella. IMG Sivu 29 / 36

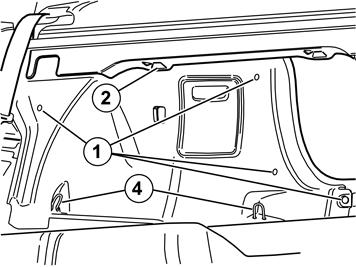

30 64 Käännä kuormankiinnityssilmukat ulos. Ota käännetyllä kärjellä varustettu piirrotuspuikko ja vie se peitekansien yläreunassa oleviin reikiin (1). Käännä piirrotuspuikkoa siten, että kärki saa otteen peitekansien takaa, ja vedä peitekannet irti. Irrota kuormankiinnityssilmukoiden ruuvit Irrota ruuvi (2). Vedä sivupaneeli irti yläreunasta siten, että kaksi pidikettä sivuikkunan taka-/alareunassa sekä pidike D-pilarin alareunassa irtoavat. J Irrota 12 V:n liitännän liitinkappale, jos sellainen on. Oikealta ohjattavassa autossa tämä tehdään vasemmalla puolella. 65 Malli S40 Ota tavaratilan matto autosta. J Sivu 30 / 36

31 66 Irrota mahdollinen ylempi lattian tuki oikealta ja vasemmalta puolelta. J Ruuvaa irti kaksi ulkopuolista pidikettä takaluukun kynnyspaneelin etu-/alareunasta. Käytä lastaa ja kampea kynnyspaneelin toinen kulma ylös niin, että päässä olevat kaksi kiinnitintä irtoavat. Nosta kynnyspaneelia toisesta päästä niin, että loput kaksi kiinnitintä irtoavat ja irrota paneeli. Irrota kumilista kohdasta, jossa se peittää oikean sivupaneelin takaluukun aukossa. J A Kuvat A ja B Irrota neljä kiinnitintä (1) kuvassa A, joilla sivupaneeli on kiinnitetty koriin. Irrota hattuhyllyn paneeli etureunasta kiinnikkeen luona, (2) kuvassa A, ja vedä sivupaneeli irti hattuhyllyn paneelista ja C- pylvään paneelista Irrota sivupaneeli kiinnikkeestä, (3) kuvassa B, hattuhyllyn alasivulla Irrota 12 V:n liitännän liitinkappale, jos sellainen on. Irrota sivupaneeli irrottamalla se kuormankiinnityssilmukoista, (4) kuvassa A. J Sivu 31 / 36

32 68B Oikealta ohjattavassa autossa tämä tehdään vasemmalla puolella. IMG Koskee malleja S40 ja V50 Vedä johdin B lattiamattojen, B-pilarin alemman paneelin ja eristemattojen alla taakse oikean takapyöränkotelon takareunaan. Vedä johdin olemassa olevia johtosarjoja pitkin tavaratilaan. Huom! Varmista, että johdin ei voi joutua puristuksiin eikä hankaudu. IMG Koskee vasemmalta ohjattavia malleja S40 ja V50 Vedä johtosarja edelleen vahvistimeen. Aseta johtosarja olemassa olevan johtosarjan viereen tavaratilan sivulla ja takareunassa, koko matkalla oikealta pyöränkotelolta vahvistimelle. Ota nippuside sarjasta ja kiinnitä johtosarja olemassa olevaan johtosarjaan. IMG Sivu 32 / 36

33 71 Koskee mallia V50 Irrota kiinnikkeet ja eristyspaneeli. J Irrota takimmainen liitin (1) vahvistimesta. IMG Kytke johtosarja C vahvistimeen seuraavasti: Vahvistimesta irrotettu pistoke (1) kytketään sovitinjohtimen naaraspistokkeeseen (2). sovitinjohtimen liitin (3) kytketään vahvistimeen. Kiinnitä osa leikatusta vaahtoteipistä liittimien 1 ja 2 ympärille. Kiinnitä ylimääräinen johdin auton olemassa olevaan johtosarjaan käyttäen yhtä leikattua vaahtoteipinpalaa ja kahta lyhyttä nippusidettä. IMG Sivu 33 / 36

34 74 Koskee mallia V50 Asenna takaisin vasen eristyspaneeli. Koskee malleja S40 ja V50 Ota sarjasta rele. Kytke johtosarjojen B ja C pistokkeet releeseen. Kiinnitä kaksi paksua vaahtoteipin palaa releen ympärille. IMG Aseta rele olemassa olevan johtosarjan taakse. IMG Lopputyöt Sivu 34 / 36

35 76 Lopputyöt Kaikki mallit Aseta liittimet takaisin käsinekotelon takaosaan. Huomioi oikean liittimen johtimessa oleva värimerkintä. IMG Kojelauta Asenna takaisin: alempi ilmanvaihtosuutin. äänieriste. käsinelokeron takaosa ohjaamalla se vinosti keskikonsolin sisäpuolelle ja sitten suoraan eteenpäin. Takaosan tulee olla paikallaan olevan sisäosan päällä. Poista teippi. ilmanvaihtosuuttimen kiinnitin käsinelokeroon. paneeli kojelaudan päätyyn. IMG A-pylvään paneeli. oven tiivistelista A-pylvään kohdalle. paneeli keskikonsolin sisäpuolelle, tarkasta että käyttöpaneelin johdin ei joudu puristuksiin. Tavaratila Asenna takaisin: sivupaneelit. ruuvit kuormankiinnityssilmukoihin. Kiristysmomentti: 24 Nm (18 lbf.ft.) (V50). takaluukun kynnyspaneeli. tarvittaessa ylemmät lattiatuet (S40). Sivu 35 / 36

36 kumilistat takaluukun aukkoon. tavaratilan matto. Matkustamo Asenna takaisin: B-pylvään paneeli. kynnyspaneelit. C-pylvään paneeli. kumilistat oviaukkoihin. sivutyyny. Palauta selkänoja ja istuintyynyt. 78 Tarkasta toiminta alla olevan mukaan: Käännä virta-avain asentoon I. Kytke radio päälle. Tarkista, että Bluetoothin käyttöpaneeli palaa. Paina käyttöpaneelin keskellä olevaa painiketta (1). Radion tulee tällöin hiljentyä ja puheääni alkaa kuulua. Paina painiketta (2). Puheäänen tulee vaimentua ja radioäänen tulla takaisin. IMG Sivu 36 / 36
