1 Installation instructions, accessories Ohje nro Versio 1.3 Osa nro , , Kynnyslista, valaistu IMG Volvo Car Corporation Kynnyslista, valaistu V1.3 Sivu 1 / 34

2 Varuste IMG IMG A M A A IMG Sivu 2 / 34

3 IMG Sivu 3 / 34

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Työ suoritetaan samalla tavalla vasemmalta ohjattavassa ja oikealta ohjattavassa (peilikuvana) autossa. Tässä näytetään vasemmalta ohjattava auto. Etuovien kynnyslistat 1 Etuovien kynnyslistat Käännä virta-avain asentoon 0. Kytke irti akun maattokaapeli. Huom! Odota vähintään kolme minuuttia ennen kuin avaat liitinkappaleita tai irrotat muun sähkövarusteen. IMG Sivu 4 / 34

5 2 Pese ovikynnys. IMG Laita teippipala kynnyspaneelin etureunaan, kohtisuorassa ovikynnyksen reunaan nähden. IMG Mittaa 40 mm (1 9/16") etäisyys teipin etureunasta eteenpäin merkitäksesi kynnyslistan etureunan kohdan. Laita kohtaan teipinpala kuvan mukaisesti. IMG Sivu 5 / 34

6 5 Irrota taempi teipinpala. IMG Irrota kojelaudan päätypaneeli kampeamalla sitä (1) ensin varovasti irti lastalla, kunnes kaksi kiinnikettä irtoavat, ja vetämällä se sitten irti taaksepäin (2). IMG Irrota etuoven taempi kynnyspaneeli kampeamalla ensin varovasti irti pidikkeet aloittaen etureunasta ja siirtyen taaksepäin. Irrota paneeli takareunasta. IMG Sivu 6 / 34

7 8 Irrota kumilista oviaukon etureunasta. IMG Irrota alempi A-pilaripaneeli etuovesta nostamalla sitä ylös takareunasta. Vedä sitä taaksepäin kunnes keskellä oleva pidike irtoaa. Vedä se sitten irti A-pilaripaneelista vinosti alaspäin. IMG Sivu 7 / 34

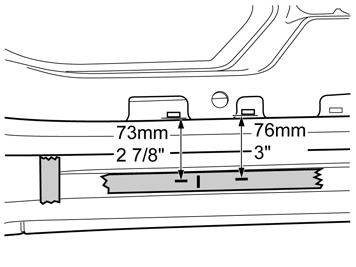

8 10 Kiinnitä teipinpala kynnyksen ulko-osaan, reuna pitkittäistä viivaa vasten. Mittaa 134 mm (5 1/4") kohdasta, johon listan etureuna tulee, ja tee merkintä teippipalaan. IMG Mittaa mitat 73 mm (2 7/8") ja 76 mm (3") kynnyksen kummankin etummaisen pidikereiän ulkoreunasta käyttäen työntömittaa ja tee merkinnät teippiin. IMG Yhdistä nyt merkinnät. IMG Sivu 8 / 34

9 13 Tee merkki kevyesti pistopuikolla ja esiporaa kynnykseen reikä Ø 3,5 mm (9/64") terällä. Suurenna reikää Ø8,5 mm (21/64") terällä. Irrota teippi reiän kohdalta, mutta jätä etummainen paikalleen. Tasoita reiän reuna, ruostesuojaa se ja anna kuivua. IMG Irrota tunnelikonsolin paneeli. Siinä on seitsemän pidikettä sisäpuolella. IMG Irrota konepellin avaajan ruuvi ja vedä se pois. IMG Sivu 9 / 34

10 16 Ota avaaja ulos matossa olevan reiän kautta. IMG Väännä istuimen etukiinnityksistä peitekannet irti ja poista ruuvit. IMG Sivu 10 / 34

11 18 Väännä kuljettajan istuimen takakiinnitysten peitekotelot varovasti irti lastan avulla. Irrota ruuvit. Siirrä istuinta hieman taaksepäin vapauttaaksesi etummaisen lattiamaton takareunan. IMG Nosta istuimen etureuna ylös ja vedä matto sivuun. Nosta matto pois. IMG Irrota sileä tiivistealuslevy ovikynnyksen sisäpuolelta. Jatka suorittamalla edelliset kohdat 2-4 auton toisella puolella sillä aikaa, kun ruostesuoja kuivuu. IMG Sivu 11 / 34

12 21A A Irrota kojelaudan päätypaneeli oikealta puolelta kampeamalla sitä (1) ensin varovasti irti lastalla kunnes kaksi kiinnityshakaa irtoavat ja vetämällä sitten se irti taaksepäin (2). B Jos autossa on matkustajan turvatyyny, irrota katkaisimen liitin. 21B IMG IMG Irrota kynnyspaneeli etuovesta kampeamalla se ensin varovasti irti etureunasta. Vedä sitä ylös kunnes kolme alapuolella olevaa pidikettä irtoavat. Vedä se sitten irti vinosti ylöspäin. IMG Sivu 12 / 34

13 23 Irrota kumilista oviaukon etureunasta A-pilarin alemmasta paneelista oikealta puolelta. IMG Irrota A-pilarin alempi paneeli oikeasta etuovesta vetämällä sitä ensin ylös takareunasta, kunnes pidike irtoaa. Vedä sitä sitten taaksepäin kunnes keskellä oleva pidike irtoaa. Vedä se lopuksi irti A-pilarin ylemmästä paneelista vinosti alaspäin. Jatka edellisistä kohdista IMG Irrota tunnelikonsolin oikea sivupaneeli vetämällä se varovasti irti aloittaen etureunasta. Sivupaneeli on kiinnitetty seitsemällä pidikkeellä sisäpuolelta. IMG Sivu 13 / 34

14 26A A Irrota ruuvit käsinekotelon paneelista ja poista se. B Irrota valon liitin ja aseta paneeli sivuun. 26B IMG IMG Käännä lattiamatto takaisin niin, että lattia tulee esille. IMG Sivu 14 / 34

15 28 Irrota kosketinsilta oikean ovikynnyksen sisäpuolelta ja käännä se sivuun. Irrota sileä tiivistealuslevy ovikynnyksen sisäpuolelta. Huom! Sama työ vasemmalta ja oikealta ohjatussa autossa. IMG Taivuta ohut hitsauslanka, noin 150 mm (5 7/8") pitkä. IMG A Ota pala hieman paksumpaa sähköjohdinta ja laita se vasemman ovikynnyksen siihen reikään, jossa peitelevy oli, helmalevikkeessä olevan välipellin kautta ja ulos ulkopellin kohdalle. Huom! Suoritetaan auton molemmilla puolilla. Ota koukku ja laita se porattuun reikään ja vedä johdin varovasti ylös. Älä hankaa pois ruostesuojaa reiän reunasta. IMG Sivu 15 / 34

16 30B IMG Ota kynnyslista sarjasta, teippaa kiinni molemmat johdinpäät suojukseen ja läpivientijohtimeen. IMG Vedä johdin nyt varovasti läpi matkustamoon. IMG Sivu 16 / 34

17 33 Kohdista kynnyslista etureunassa olevan teipin viereen ja aseta se niin, että molemmissa päissä olevat liitoskohdat sopivat ovikynnyksessä oleviin vastaaviin kohtiin. Suorita kohdistus huolellisesti, ettei lista tule vinoon. IMG Puhdista merkitty pinta kynnyksestä isopropanolilla ja pyyhi kuivaksi. Huom! Varo vahingoittamasta reiän reunan ruostesuojakäsittelyä. IMG Käännä kahden pitkän kiinnitysteipin päät ulos etureunasta. Irrota suojateippi kahdesta lyhyestä teipistä. IMG Sivu 17 / 34

18 36 Vedä johtimen suojus ylös niin lähelle listan liitäntää kuin mahdollista ja paina kiinni itsetarttuvaan pintaan. IMG Kohdista kynnyslista etureunan ja kahden sivulla olevan teipin mukaan. Älä paina vielä kiinni tiukasti. Ole huolellinen kohdistuksessa, ettei lista tule vinoon. IMG Sivu 18 / 34

19 38 Vedä suojateippi nyt varovasti irti ja paina listaa kiinni sitä mukaa, vedä ensin ulompi ja sitten sisempi teippi. Varmista, että kumilista ei ole tiellä. Huom! Älä paina listaa kiinni liian läheltä sisempää suojateippiä. Lista on tällöin lähes kynnystä vasten ja voi tarttua kiinni siihen, jolloin teippi saattaa revetä. IMG Paina kynnyslistaa kunnolla noin 2 kg/cm² voimalla koko sen pituudelta. Poista teippimerkinnät. IMG Ota kumitulpat sarjasta ja poraa niiden keskelle Ø 4 mm (5/32") reikä. IMG Sivu 19 / 34

20 41 Ota läpivientikumi sarjasta, pujota se johtimen päälle ja kiinnitä kynnyksen sisäpuolelle. IMG Puhdista merkitty pinta isomman ilmakanavan edestä isopropanolilla ja pyyhi kuivaksi. IMG Ota muuntaja sarjasta ja poista suojateippi. IMG Sivu 20 / 34

21 44 Paina muuntaja kiinni lattian syvennykseen niin paljon vasemmalle ja ylös kuin mahdollista. IMG A A Ota irrallinen liitin sarjasta ja paina kynnyslistan kahden johdinpään kaapelikengät sisään, punaisella merkinnällä (R) varustettu johdin kohtaan 1, toinen johdin kohtaan 2 siten, että kuuluu napsahdus. B Paina liittimen sisällä oleva valkoinen lukitsin kiinni. 45B IMG IMG Sivu 21 / 34

22 46 Vedä johdin pesimen letkun alta ja kytke se muuntajan johtimeen. Huom! Sama työ vasemmalta ja oikealta ohjatussa autossa IMG Kiinnitä liitin ja johtimet olemassa olevaan johdinsarjaan. Huom! Sama työ vasemmalta ja oikealta ohjatussa autossa. IMG Sivu 22 / 34

23 48 Irrota kynnysvalon liitin törmäysputken alta. IMG Vedä johdinsarja ylös muuntajasta olemassa olevia johtimia pitkin kojelaudan alle, törmäysputkea pitkin ja edelleen kojelaudan alapuolisessa paneelissa olevaan valoon. Kiinnitä johdinsarja ohueen johdinsarjaan sarjan nippusiteillä mutta älä kiristä niitä vielä, vaan sovita pituus sopivaksi paneelin valoon nähden. Huom! Älä kiinnitä pesimen letkua, varmista että johdinsarja kiinnitetään niin, että se ei hankaudu teräviin reunoihin kojelaudan alla. IMG Kytke vedetyn johdinsarjan naarasliitin kynnysvaloon. Kytke kaksi jäljellä olevaa liitinkappaletta toisiinsa. Sovita nyt johtimen pituus sopivaksi muuntajaan nähden ja kiristä molemmat nippusiteet. IMG Sivu 23 / 34

24 51 Kiinnitä irralliset liittimet olemassa olevaan johdinsarjaan ohjauspylvään alle kahdella sarjan nippusiteellä. Kiinnitä liittimet kummassakin päässä johdinsarjaan niin, että ei synny kolinaa. IMG Asenna muuntaja oikealla puolella ja kytke liitin kohtien mukaan. Vedä pitkä sovitinjohdin ovikynnykseen olemassa olevia johdinsarjoja pitkin. Vedä sovitinjohdin ylös johdinsarjoja pitkin kosketinsillan yläreunaan. Kiinnitä se johdinsarjoihin sarjaan kuuluvilla nippusiteillä. IMG IMG Sivu 24 / 34

25 54 IMG A A Kytke vedetyn johdinsarjan naarasliitin kynnysvaloon. Kytke jäljellä olevat liitinkappaleet toisiinsa. B Piilota ylimääräinen johdinpituus maton alle, aseta paneeli paikalleen ja kiinnitä se. 55B IMG IMG Sivu 25 / 34

26 56 IMG IMG Sivu 26 / 34

27 58 IMG A A Huom! Autot joissa on matkustajan turvatyynyn katkaisin. 59B IMG IMG Sivu 27 / 34

28 60 IMG IMG IMG Sivu 28 / 34

29 63 IMG IMG IMG Sivu 29 / 34

30 66 IMG IMG Sivu 30 / 34

31 68 IMG IMG Takaovien kynnyslistat Sivu 31 / 34

32 70 Takaovien kynnyslistat Pese ovikynnys. IMG Laita teippipala kynnyspaneelin etureunaan ja kohtisuorassa ovikynnyksen reunaan nähden. IMG Kohdista kynnyslista etureunan teipin viereen ja aseta se niin, että molemmissa päissä olevat liitoskohdat sopivat ovikynnyksessä oleviin vastaaviin kohtiin. Suorita kohdistus huolellisesti, ettei lista tule vinoon. Merkitse asento sivusuunnassa kiinnittämällä teipinpalat. IMG Sivu 32 / 34

33 73 Puhdista merkitty pinta kynnyksestä isopropanolilla ja pyyhi kuivaksi. IMG Irrota kaikki suojateipit kynnyslistasta. IMG Kohdista lista teippimerkintöihin ja käännä se varovasti alas kynnystä vasten ja paina paikalleen. Huomioi kynnyksen kumilista. Poista teippimerkinnät. IMG Sivu 33 / 34

34 76 Paina nyt koko listaa niin, että se tarttuu kunnolla kiinni. Paina kynnyslistaa kunnolla 2 kg/cm² voimalla koko sen pituudelta. Toista menettely toisella puolella. IMG Sivu 34 / 34
