1 Installation instructions, accessories Ohje nro Versio 1.0 Osa nro Navigointijärjestelmä, RTI Volvo Car Corporation Navigointijärjestelmä, RTI V1.0 Sivu 1 / 28

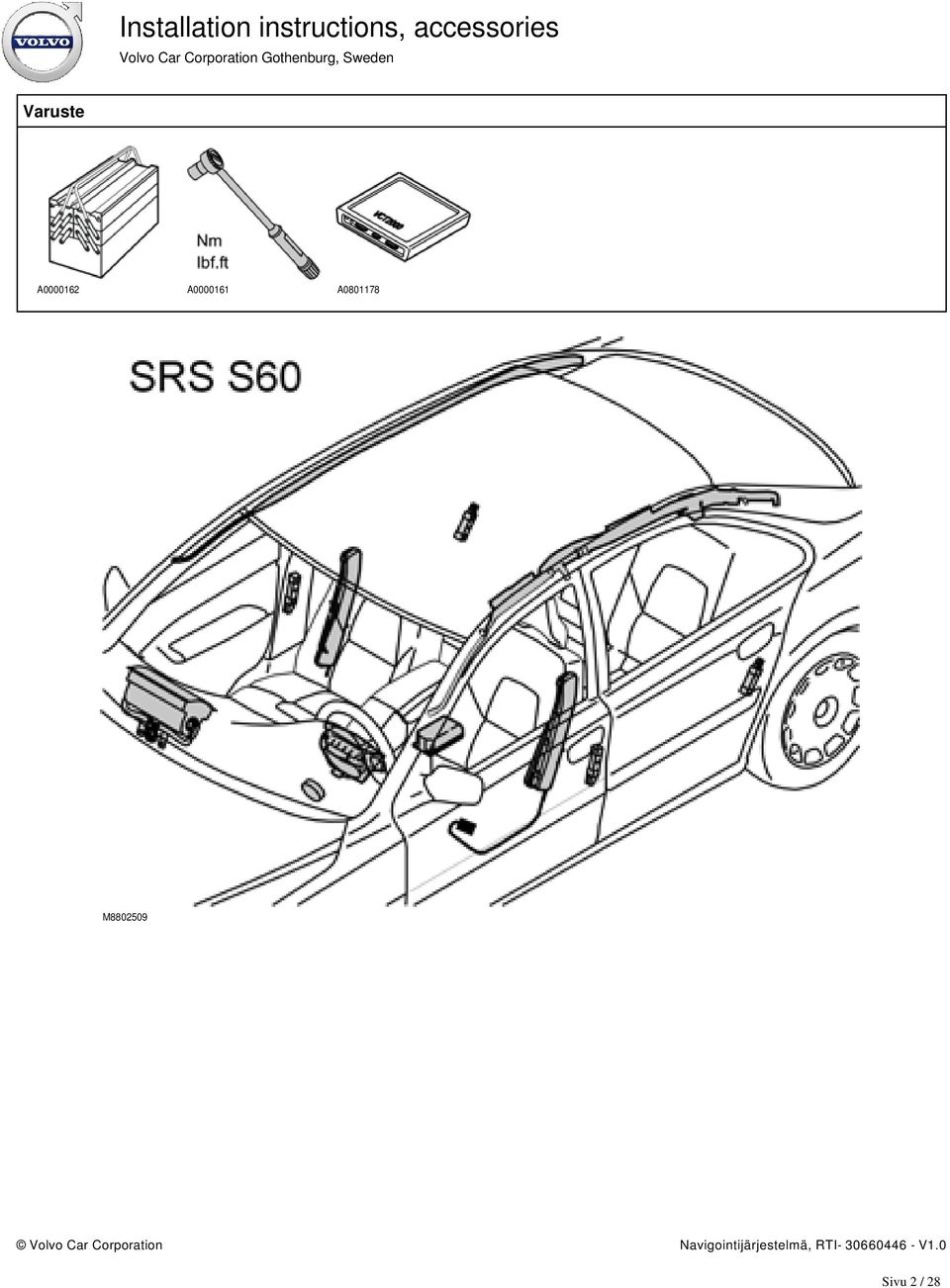

2 Varuste A A A M Sivu 2 / 28

3 M Sivu 3 / 28

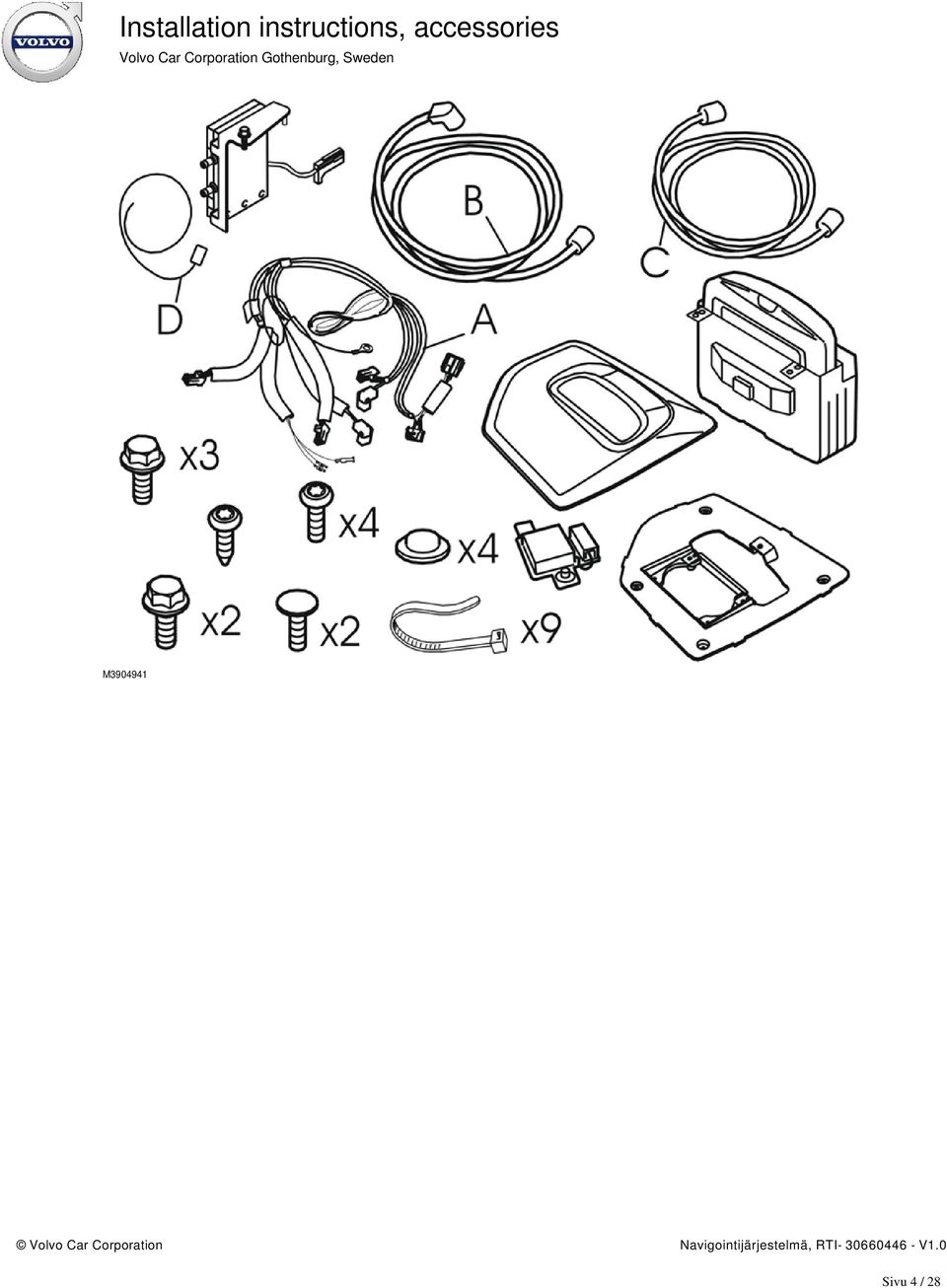

4 M Sivu 4 / 28

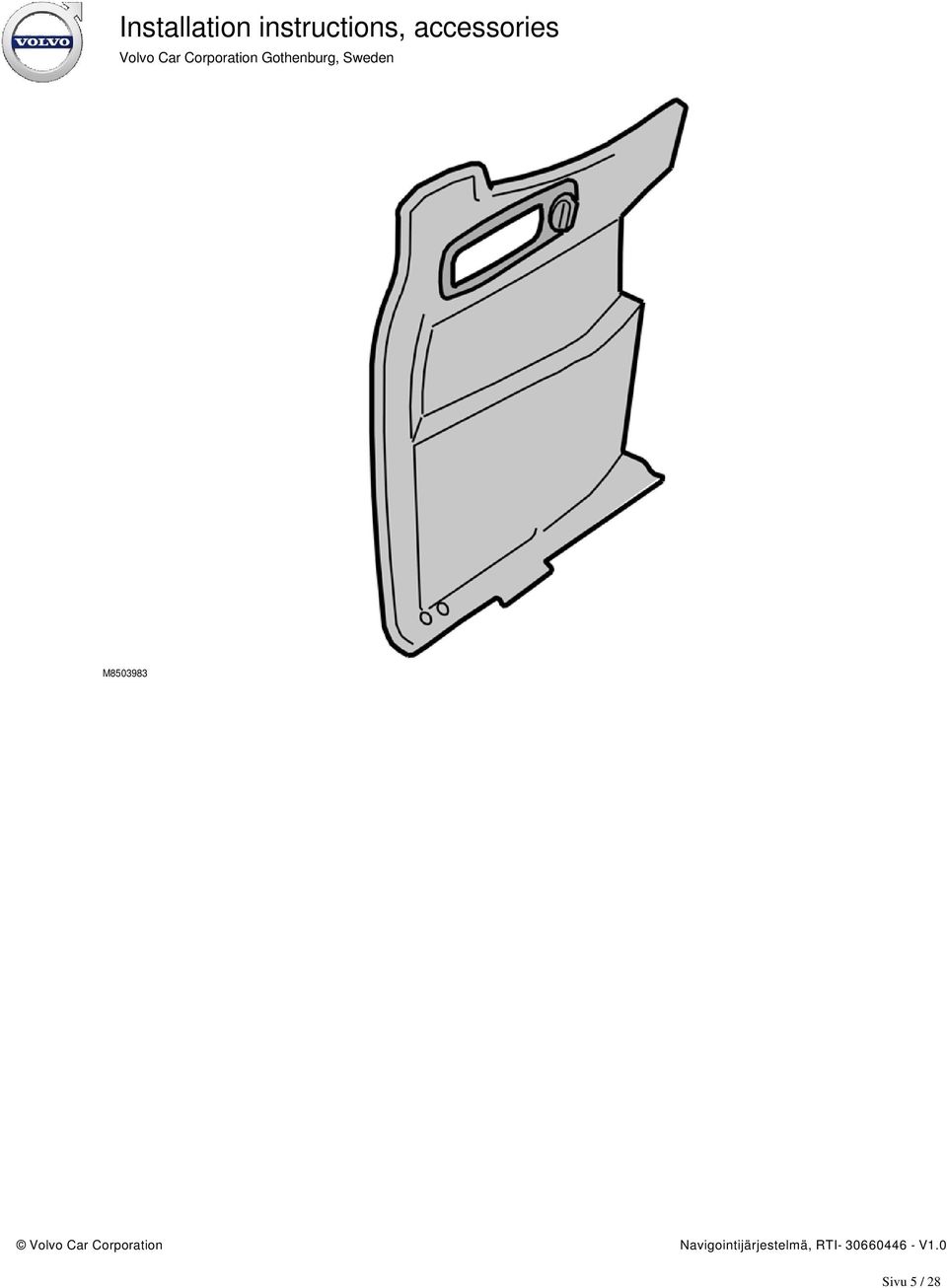

5 M Sivu 5 / 28

6 M Sivu 6 / 28

7 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Tämä varuste kytketään auton sähköjärjestelmään ja se vaatii autokohtaisen ohjelmiston. Valmistelut 1 Valmistelut Siirrä vasen etuistuin takimmaiseen asentoon. 2 Käännä virta-avain asentoon 0 Ota avain virtalukosta (ei koske autoja, joissa on automaattivaihteisto) Irrota akun maattokaapeli. Huom! Odota vähintään 5 minuuttia ennen kuin avaat pistokkeita tai irrotat muun sähkövarusteen. Sivu 7 / 28

8 A A Kuva A Irrota kaiutinritilä seuraavasti: Pujota työkalua, Volvon osanumero kaiutinritilän ja kojelaudan väliseen saumaan, suunnilleen kuvan osoittamaan kohtaan, niin pitkälle kuin se menee Käännä työkalua 90, niin että taivutettu osa saa otteen ritilän alta. Kuva B Irrota ritilä nostamalla, se on tiukasti kiinni neljällä pidikkeellä. Siirrä työkalua tarvittaessa lähemmäksi pidikkeitä irrotuksen helpottamiseksi. 3B J Huom! Varo vaurioittamasta kojelautaa. J Irrota ruuvit (1) ja kannatin (2). Sivu 8 / 28

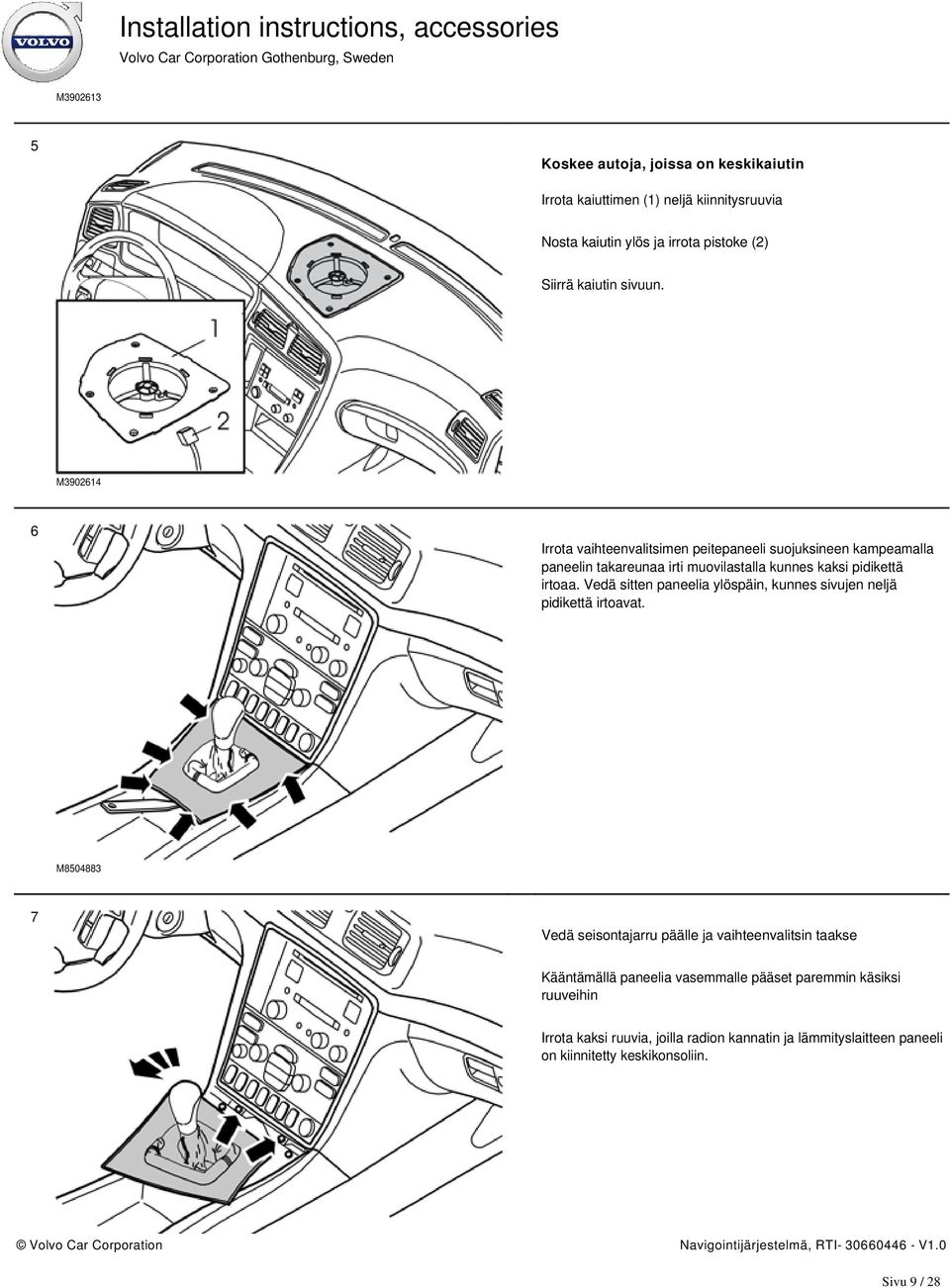

9 M Koskee autoja, joissa on keskikaiutin Irrota kaiuttimen (1) neljä kiinnitysruuvia Nosta kaiutin ylös ja irrota pistoke (2) Siirrä kaiutin sivuun. M Irrota vaihteenvalitsimen peitepaneeli suojuksineen kampeamalla paneelin takareunaa irti muovilastalla kunnes kaksi pidikettä irtoaa. Vedä sitten paneelia ylöspäin, kunnes sivujen neljä pidikettä irtoavat. M Vedä seisontajarru päälle ja vaihteenvalitsin taakse Kääntämällä paneelia vasemmalle pääset paremmin käsiksi ruuveihin Irrota kaksi ruuvia, joilla radion kannatin ja lämmityslaitteen paneeli on kiinnitetty keskikonsoliin. Sivu 9 / 28

10 M Irrota kannatin, lämmityslaitteen paneeli ja radio keskikonsolista: Vedä se irti alareunasta ja vedä sitä alaspäin, kunnes se irtoaa yläreunan kiinnikkeestä. Kallista se sitten taaksepäin. Huom! Varo vaurioittamasta irrotettuja osia ja ympäröiviä paneeleja. Tarvittaessa saadaan lisätilaa ottamalla pois vaihteenvalitsimen ympärillä oleva paneeli. Se on kiinnitetty neljällä hakasella alasivulta suojuksen luota Irrota pistokkeet radiosta ja lämmityslaitteen paneelista, sekä puhelimen näppäimistö, jos sellainen on. Laita yksikkö sivuun. M Irrota: keskikonsolin vasen sivupaneeli (1) kiertämällä ruuvipidikettä ja vetämällä paneelia ulos- ja taaksepäin vasemman etuoven kynnyspaneeli (2) peitelevyt (3) ja ruuvit (4). Sarjaan kuuluvat uudet ruuvit. D Kallista vasen etuistuin taakse Käännä matto eteen niin, että ilmakanavat (1) paljastuvat. Sivu 10 / 28

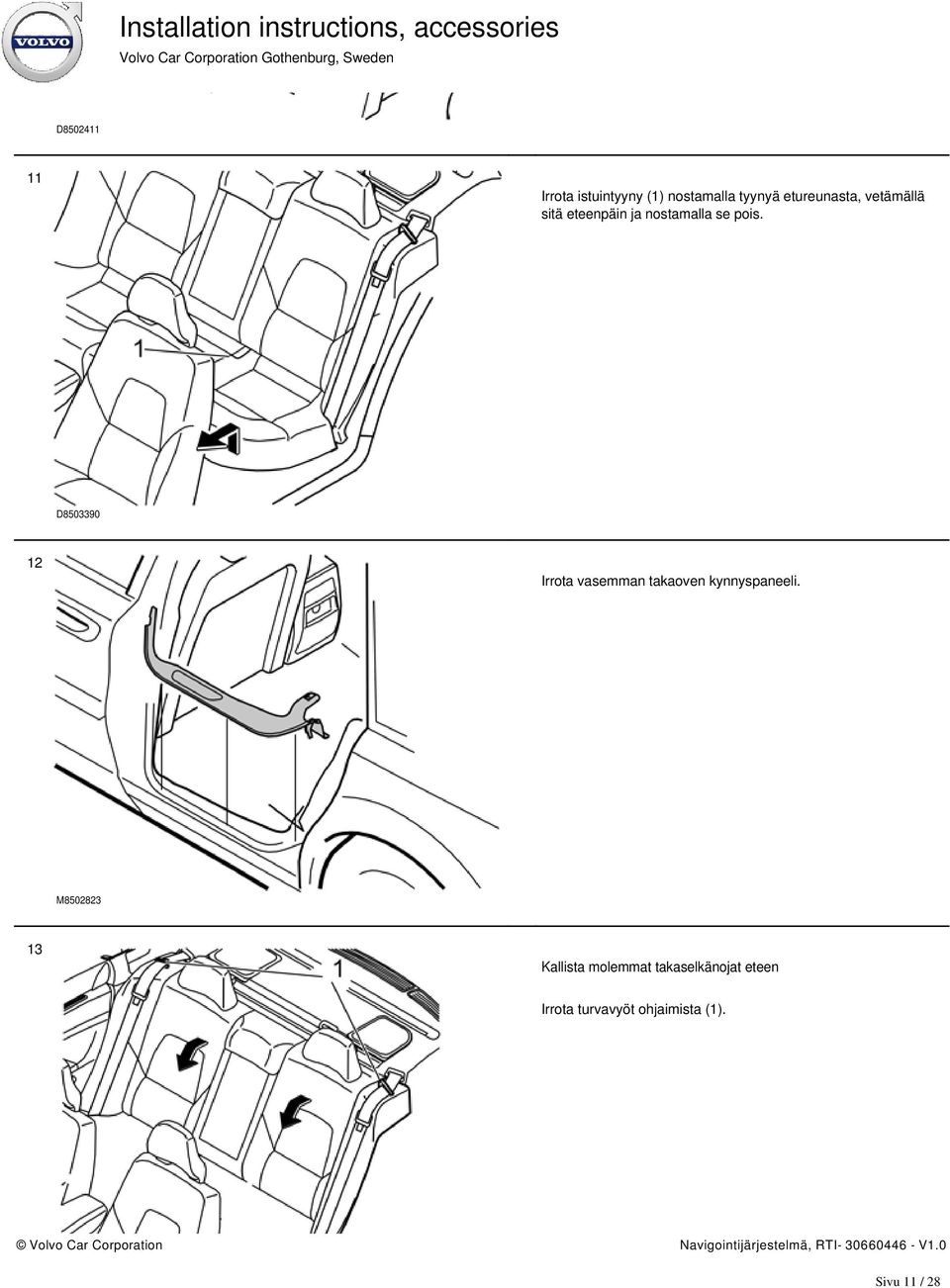

11 D Irrota istuintyyny (1) nostamalla tyynyä etureunasta, vetämällä sitä eteenpäin ja nostamalla se pois. D Irrota vasemman takaoven kynnyspaneeli. M Kallista molemmat takaselkänojat eteen Irrota turvavyöt ohjaimista (1). Sivu 11 / 28

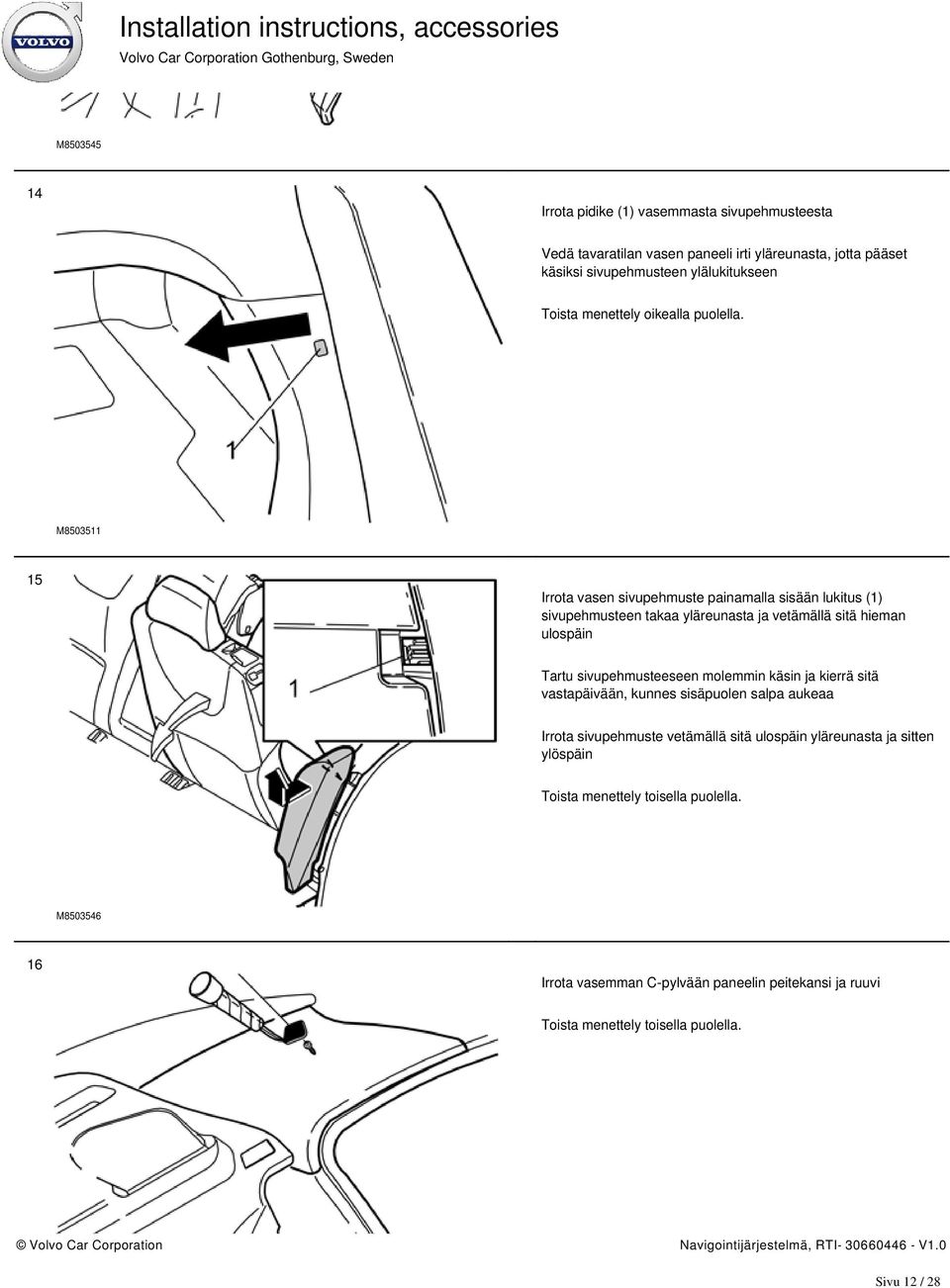

12 M Irrota pidike (1) vasemmasta sivupehmusteesta Vedä tavaratilan vasen paneeli irti yläreunasta, jotta pääset käsiksi sivupehmusteen ylälukitukseen Toista menettely oikealla puolella. M Irrota vasen sivupehmuste painamalla sisään lukitus (1) sivupehmusteen takaa yläreunasta ja vetämällä sitä hieman ulospäin Tartu sivupehmusteeseen molemmin käsin ja kierrä sitä vastapäivään, kunnes sisäpuolen salpa aukeaa Irrota sivupehmuste vetämällä sitä ulospäin yläreunasta ja sitten ylöspäin Toista menettely toisella puolella. M Irrota vasemman C-pylvään paneelin peitekansi ja ruuvi Toista menettely toisella puolella. Sivu 12 / 28

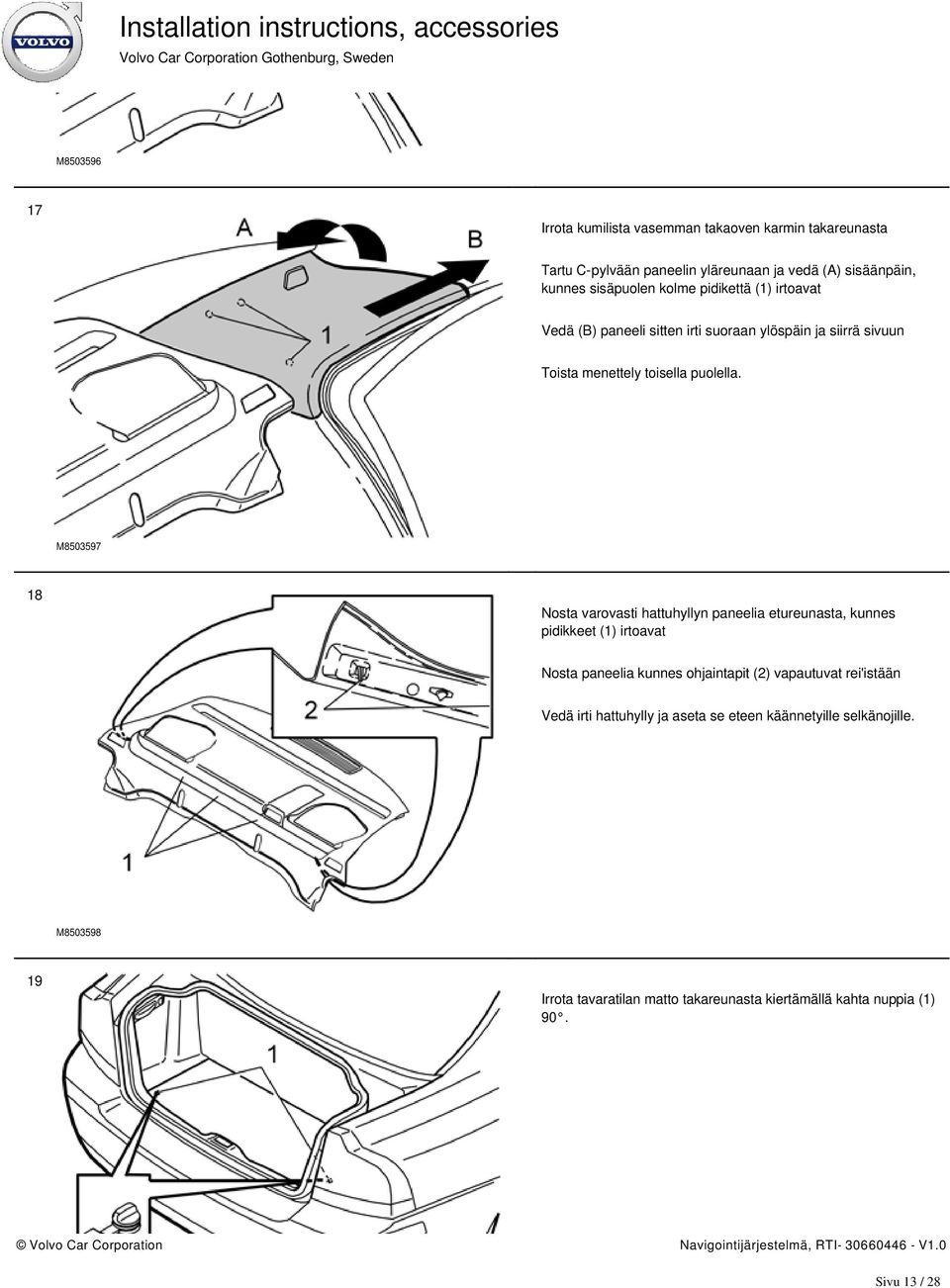

13 M Irrota kumilista vasemman takaoven karmin takareunasta Tartu C-pylvään paneelin yläreunaan ja vedä (A) sisäänpäin, kunnes sisäpuolen kolme pidikettä (1) irtoavat Vedä (B) paneeli sitten irti suoraan ylöspäin ja siirrä sivuun Toista menettely toisella puolella. M Nosta varovasti hattuhyllyn paneelia etureunasta, kunnes pidikkeet (1) irtoavat Nosta paneelia kunnes ohjaintapit (2) vapautuvat rei'istään Vedä irti hattuhylly ja aseta se eteen käännetyille selkänojille. M Irrota tavaratilan matto takareunasta kiertämällä kahta nuppia (1) 90. Sivu 13 / 28

14 M Nosta tavaratilan matto etureunasta ja käännä maton etuosa takaosan päälle. M Työnnä koko tavaratilan mattoa eteenpäin ja käännä sitä hieman, jotta saisit sen ulos takaluukusta Ota pois tavaratilan matto. M Työnnä vasemmanpuoleisen avattavan sivupaneelin pidikkeen keskustaa sisään, kunnes kuuluu naksahdus Irrota kaksi pidikettä Irrota muovimutteri sivupaneelin etureunasta / alareunasta Toista menettely oikealla puolella. Sivu 14 / 28

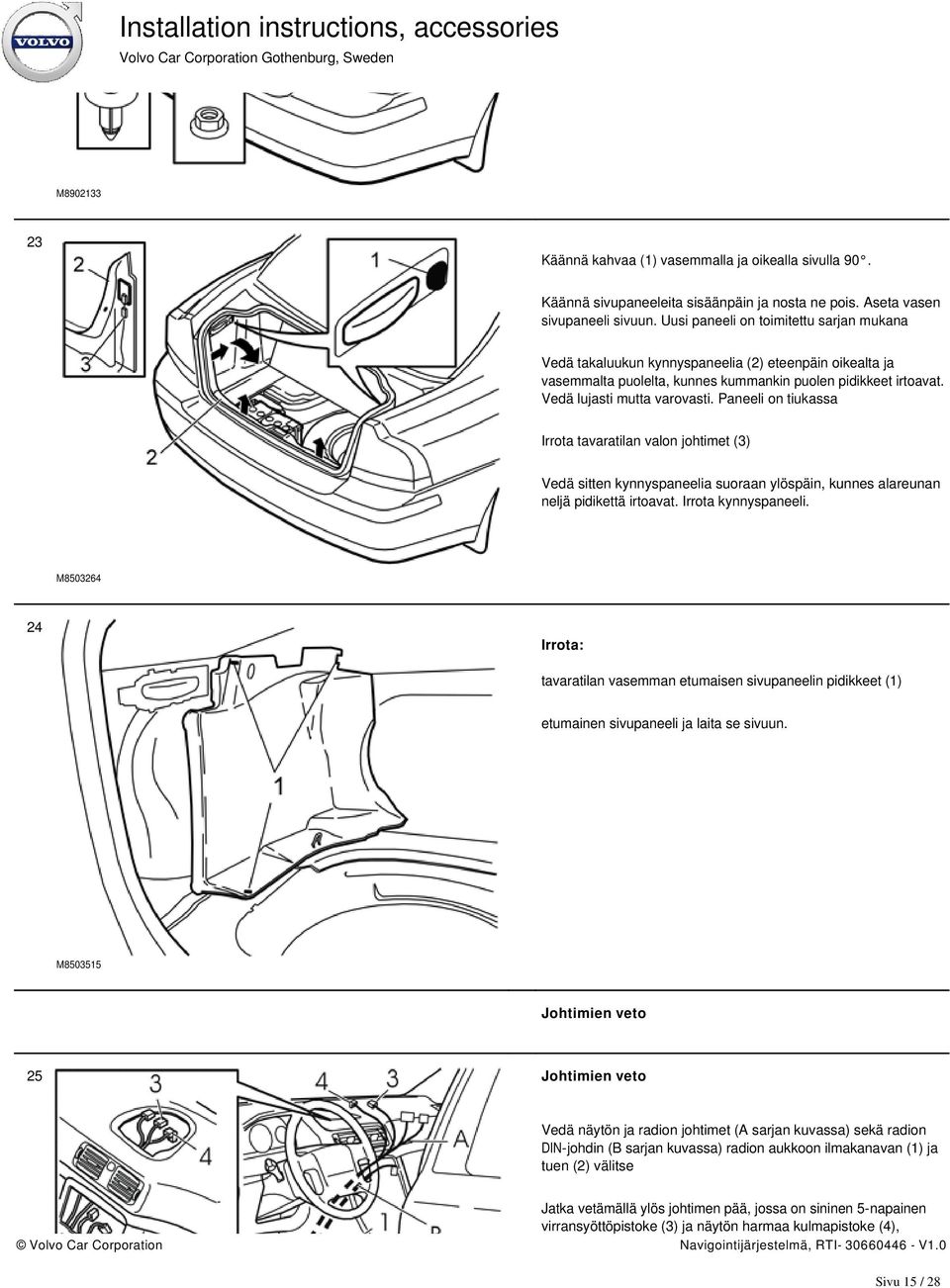

15 M Käännä kahvaa (1) vasemmalla ja oikealla sivulla 90. Käännä sivupaneeleita sisäänpäin ja nosta ne pois. Aseta vasen sivupaneeli sivuun. Uusi paneeli on toimitettu sarjan mukana Vedä takaluukun kynnyspaneelia (2) eteenpäin oikealta ja vasemmalta puolelta, kunnes kummankin puolen pidikkeet irtoavat. Vedä lujasti mutta varovasti. Paneeli on tiukassa Irrota tavaratilan valon johtimet (3) Vedä sitten kynnyspaneelia suoraan ylöspäin, kunnes alareunan neljä pidikettä irtoavat. Irrota kynnyspaneeli. M Irrota: tavaratilan vasemman etumaisen sivupaneelin pidikkeet (1) etumainen sivupaneeli ja laita se sivuun. M Johtimien veto 25 Johtimien veto Vedä näytön ja radion johtimet (A sarjan kuvassa) sekä radion DIN-johdin (B sarjan kuvassa) radion aukkoon ilmakanavan (1) ja tuen (2) välitse Jatka vetämällä ylös johtimen pää, jossa on sininen 5-napainen virransyöttöpistoke (3) ja näytön harmaa kulmapistoke (4), Sivu 15 / 28

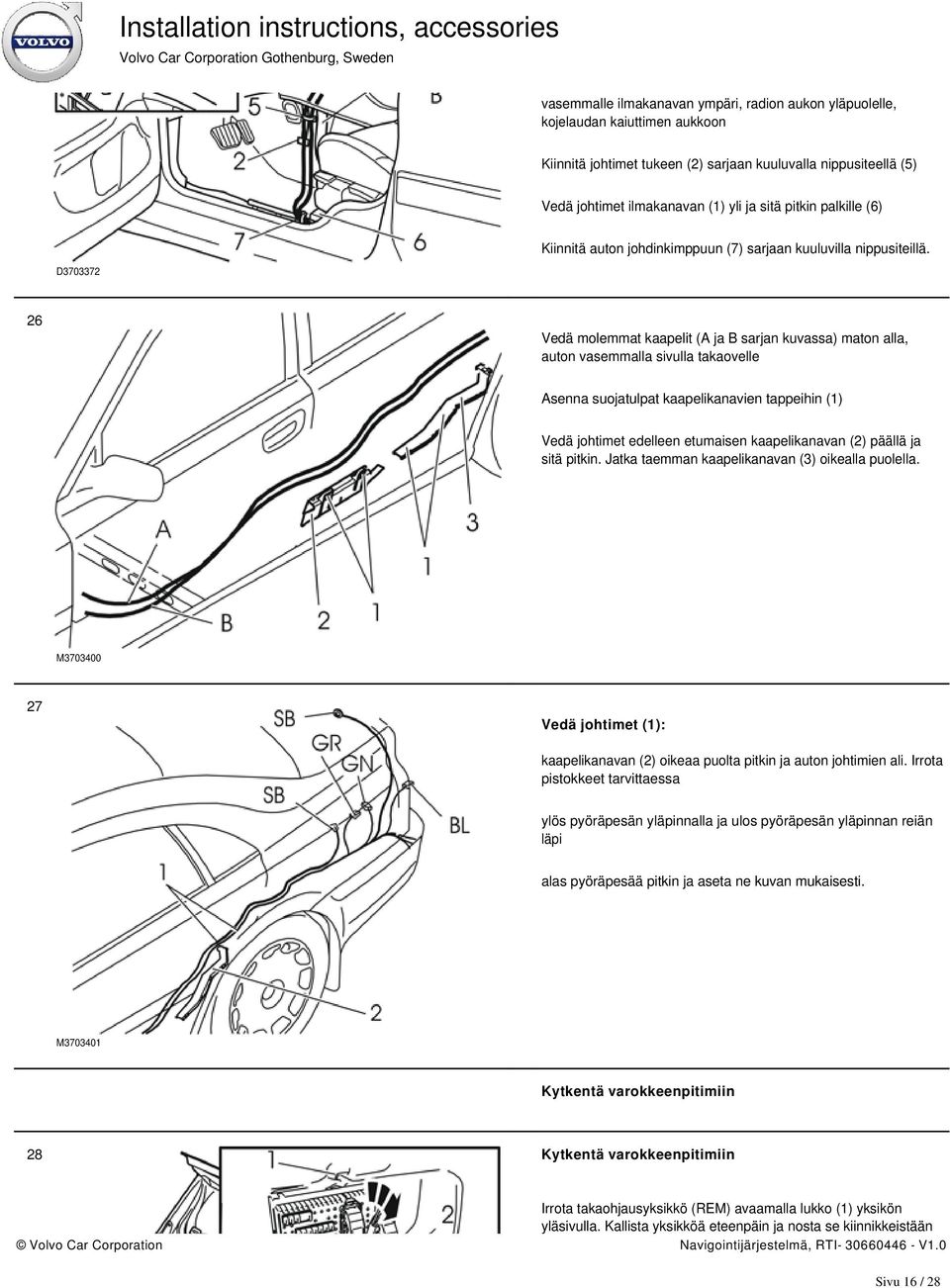

16 vasemmalle ilmakanavan ympäri, radion aukon yläpuolelle, kojelaudan kaiuttimen aukkoon Kiinnitä johtimet tukeen (2) sarjaan kuuluvalla nippusiteellä (5) Vedä johtimet ilmakanavan (1) yli ja sitä pitkin palkille (6) Kiinnitä auton johdinkimppuun (7) sarjaan kuuluvilla nippusiteillä. D Vedä molemmat kaapelit (A ja B sarjan kuvassa) maton alla, auton vasemmalla sivulla takaovelle Asenna suojatulpat kaapelikanavien tappeihin (1) Vedä johtimet edelleen etumaisen kaapelikanavan (2) päällä ja sitä pitkin. Jatka taemman kaapelikanavan (3) oikealla puolella. M Vedä johtimet (1): kaapelikanavan (2) oikeaa puolta pitkin ja auton johtimien ali. Irrota pistokkeet tarvittaessa ylös pyöräpesän yläpinnalla ja ulos pyöräpesän yläpinnan reiän läpi alas pyöräpesää pitkin ja aseta ne kuvan mukaisesti. M Kytkentä varokkeenpitimiin 28 Kytkentä varokkeenpitimiin Irrota takaohjausyksikkö (REM) avaamalla lukko (1) yksikön yläsivulla. Kallista yksikköä eteenpäin ja nosta se kiinnikkeistään Sivu 16 / 28

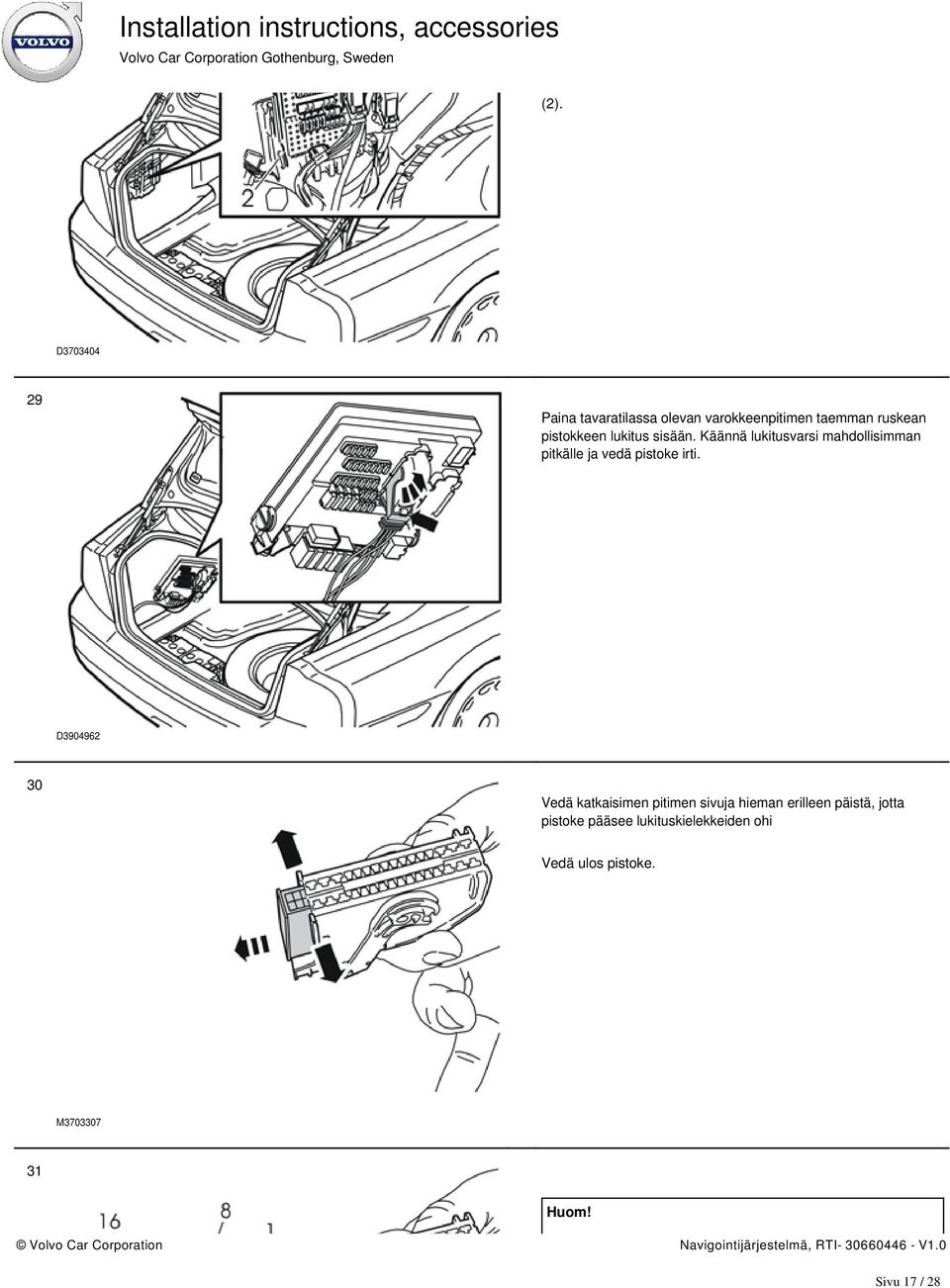

17 (2). D Paina tavaratilassa olevan varokkeenpitimen taemman ruskean pistokkeen lukitus sisään. Käännä lukitusvarsi mahdollisimman pitkälle ja vedä pistoke irti. D Vedä katkaisimen pitimen sivuja hieman erilleen päistä, jotta pistoke pääsee lukituskielekkeiden ohi Vedä ulos pistoke. M Huom! Sivu 17 / 28

18 Ole tarkkana pistokkeen liitinnumeroiden kanssa. Ne sijaitsevat pistokkeen päädyissä sekä varokkeenpitimen pohjassa. Kytke puna/valkoinen johdin liitäntään 8 Kiinnitä pistoke pitimeen Kytke pistoke varokkeenpitimeen. M Paina tavaratilassa olevan varokkeenpitimen takasivun harmaan pistokkeen lukitus sisään. Käännä lukitusvarsi mahdollisimman pitkälle ja vedä pistoke irti. M Vedä katkaisimen pitimen sivuja hieman erilleen päistä, jotta pistoke pääsee lukituskielekkeiden ohi Vedä ulos pistoke. M Sivu 18 / 28

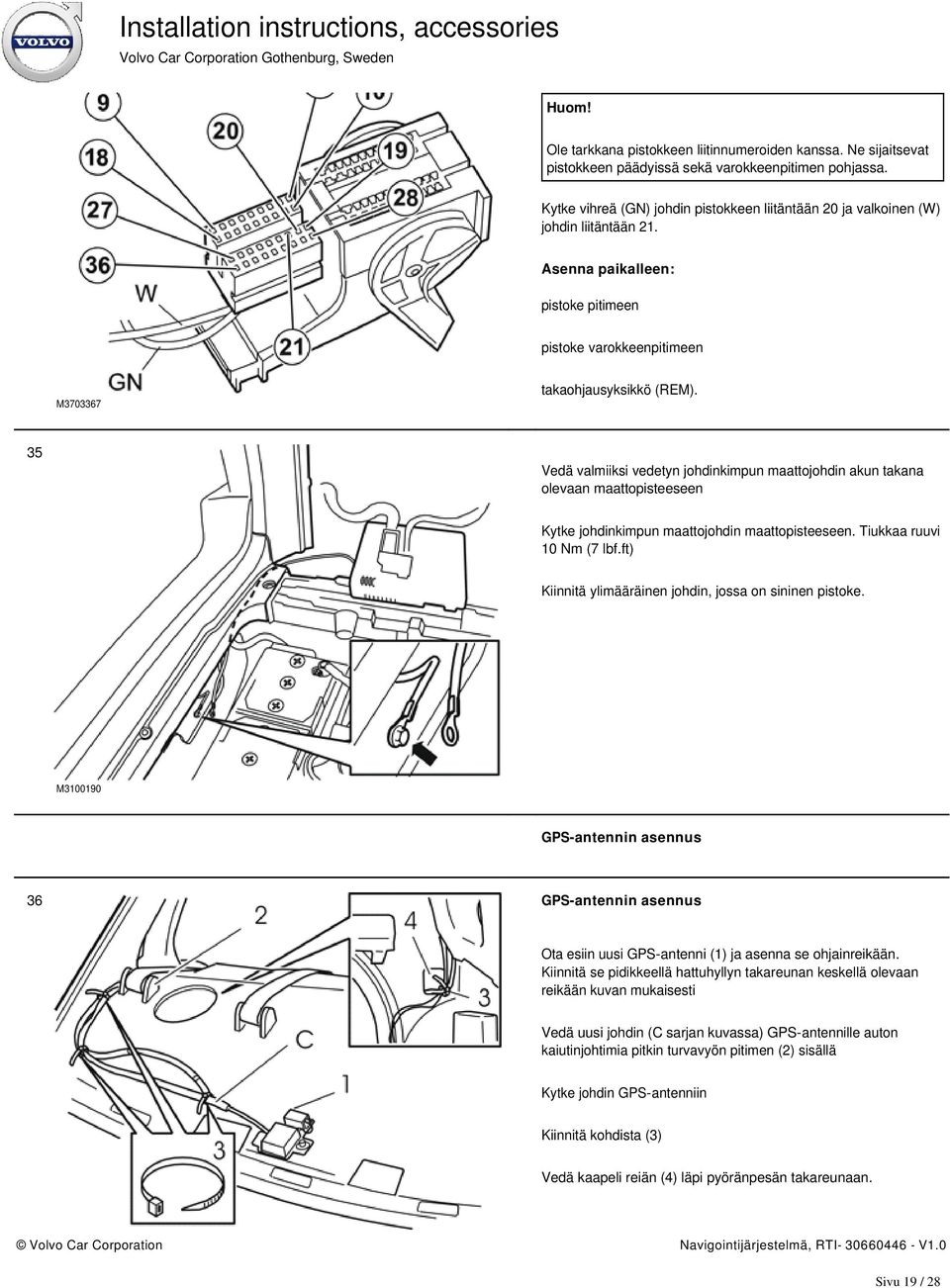

19 Huom! Ole tarkkana pistokkeen liitinnumeroiden kanssa. Ne sijaitsevat pistokkeen päädyissä sekä varokkeenpitimen pohjassa. Kytke vihreä (GN) johdin pistokkeen liitäntään 20 ja valkoinen (W) johdin liitäntään 21. Asenna paikalleen: pistoke pitimeen pistoke varokkeenpitimeen M takaohjausyksikkö (REM). 35 Vedä valmiiksi vedetyn johdinkimpun maattojohdin akun takana olevaan maattopisteeseen Kytke johdinkimpun maattojohdin maattopisteeseen. Tiukkaa ruuvi 10 Nm (7 lbf.ft) Kiinnitä ylimääräinen johdin, jossa on sininen pistoke. M GPS-antennin asennus 36 GPS-antennin asennus Ota esiin uusi GPS-antenni (1) ja asenna se ohjainreikään. Kiinnitä se pidikkeellä hattuhyllyn takareunan keskellä olevaan reikään kuvan mukaisesti Vedä uusi johdin (C sarjan kuvassa) GPS-antennille auton kaiutinjohtimia pitkin turvavyön pitimen (2) sisällä Kytke johdin GPS-antenniin Kiinnitä kohdista (3) Vedä kaapeli reiän (4) läpi pyöränpesän takareunaan. Sivu 19 / 28

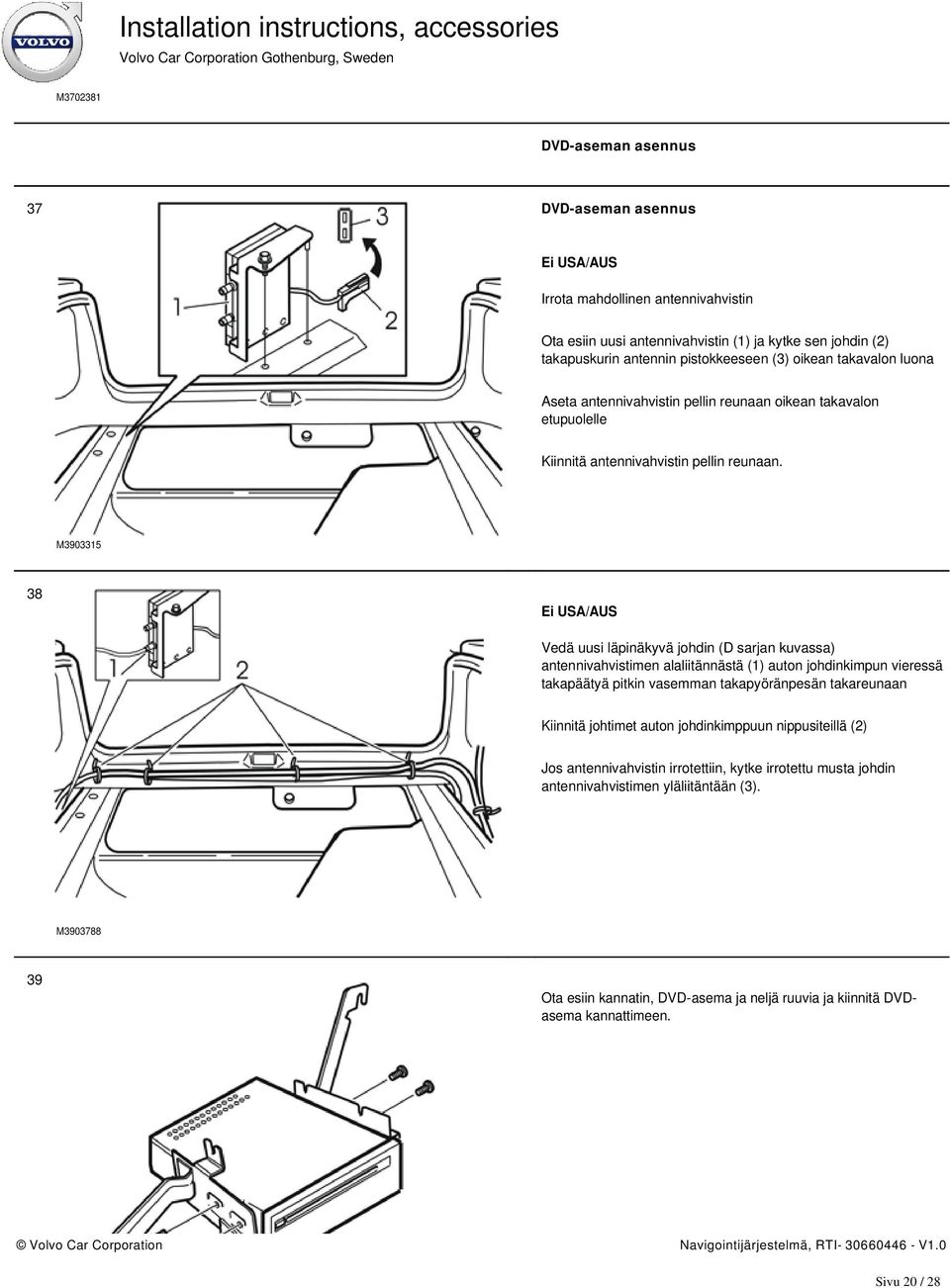

20 M DVD-aseman asennus 37 DVD-aseman asennus Ei USA/AUS Irrota mahdollinen antennivahvistin Ota esiin uusi antennivahvistin (1) ja kytke sen johdin (2) takapuskurin antennin pistokkeeseen (3) oikean takavalon luona Aseta antennivahvistin pellin reunaan oikean takavalon etupuolelle Kiinnitä antennivahvistin pellin reunaan. M Ei USA/AUS Vedä uusi läpinäkyvä johdin (D sarjan kuvassa) antennivahvistimen alaliitännästä (1) auton johdinkimpun vieressä takapäätyä pitkin vasemman takapyöränpesän takareunaan Kiinnitä johtimet auton johdinkimppuun nippusiteillä (2) Jos antennivahvistin irrotettiin, kytke irrotettu musta johdin antennivahvistimen yläliitäntään (3). M Ota esiin kannatin, DVD-asema ja neljä ruuvia ja kiinnitä DVDasema kannattimeen. Sivu 20 / 28

21 M Ota esiin sarjan jousimutteri (1) ja paina se kiinni alemman aukon (2) pellin reunaan. M DVD-aseman kytkeminen 41 DVD-aseman kytkeminen Kytke: näytön kaapeli (1) johdin (2), jossa on jännitteensyötön vihreä pistoke johdin (3) GPS-antenniin johdin (4) antennivahvistimeen radion DIN-johdin (5). M Huom! Jos TV asennetaan, se on hyvä tehdä nyt. Katso asennusohje Asenna DVD-aseman kannatin vasemman takapyöränpesän takareunaan sarjan kolmella ruuvilla (1). Tiukkaa ruuvit 10 Nm (7 lbf ft) Kiinnitä ylimääräinen sininen pistoke ja muut johtimet DVD- Sivu 21 / 28

22 asemaan kahdella nippusiteellä. M Näytön asennus 43 Näytön asennus Koskee autoja, joissa ei ole keskikaiutin Asenna kannatin (1) näyttöön (2). Käytä sarjaan kuuluvia ruuveja (3). Koskee autoja, joissa on keskikaiutin Kiinnitä kannatin (1) näyttöön (2) etumaisella ruuvilla (3). M Koskee autoja, joissa ei ole keskikaiutin Kytke DVD-aseman johtimet (1) näyttöön (2) Kiinnitä näyttö kojelautaan vanhoilla ruuveilla (3) Kiinnitä uusi kaiutinritilä kojelautaan. M Koskee autoja, joissa on keskikaiutin Sivu 22 / 28

23 Asenna keskikaiutin näytön kannattimen aukkoon Kiinnitä kaiutin neljällä ruuvilla Paina keskikaiuttimen pistoke (1) näytön kannattimen alla vasemmalla olevaan kannattimeen. M Koskee autoja, joissa on keskikaiutin Kytke kolme johdinta (1) näyttöön ja keskikaiuttimeen Paina näyttö kannattimineen kojelautaan ja kiinnitä neljällä vanhalla ruuvilla (2) Kiinnitä uusi kaiutinritilä kojelautaan. M Kytke uuden johdinkimpun vihreä naaraspistoke radiosta aiemmin irrotettuun vihreään urospistokkeeseen Kytke kaksi suurta pistoketta radioon Kytke DVD-aseman DIN-johdin Kytke muut pistokkeet, jotka irrotettiin radiosta Kytke pistokkeet lämmityslaitteen paneeliin Kytke pistoke puhelimen näppäimistöön, jos sellainen on Asenna yksikkö radioineen ja lämmityslaitteen paneeli kannattimeen. Kiinnitä kahdella ruuvilla Sivu 23 / 28

24 Asenna vaihteenvalitsimen paneeli Käännä matto paikalleen Asenna keskikonsolin sivupaneeli Asenna vasemman puolen kynnyspaneelit Nosta vasen etuistuin ylös Kiinnitä istuimen etureuna kahdella sarjaan kuuluvalla ruuvilla. Tiukkaa 40 Nm (30 lbf ft). Asenna peitekannet ruuvien päälle Asenna hattuhylly Asenna C-pylvään paneelit ja paina kumilistat paikalleen Asenna tavaratilan sivupaneeli paikalleen Kytke tavaratilan valon pistoke ja asenna takaluukun kynnyspaneeli paikalleen Asenna uusi vasen sivupaneeli ja asenna oikea sivupaneeli Asenna sivupehmuste Käännä selkänoja ylös Laske istuintyyny paikalleen. Ohjauspyörän näppäimistön asennus 48 Ohjauspyörän näppäimistön asennus Käännä ohjauspyörää 90º niin, että se on kuvan mukaisessa asennossa ja takasivun kahteen ruuvinreikään pääsee käsiksi. M Työnnä ruuvitaltta ohjauspyörän takasivun reikään kohtisuoraan takasivua vasten Sivu 24 / 28

25 Työnnä ruuvitaltta niin pitkälle kuin se menee ja tunnustele, missä lukitusjousen (1) pää on Aseta ruuvitaltan kärki lukitusjousen yläsivulle Käännä ruuvitalttaa ylöspäin reiän yläreunaa (2) kohti, kunnes jousi antaa myöten ja ohjauspyörämoduulin toinen sivu joustaa ulos ja irtoaa kiinnikkeestä Käännä ohjauspyörää 180º ja toista menettely toisella puolella Käännä ohjauspyörä keskiasentoon. M Käännä ohjauspyörämoduuli ulos Irrota turvatyynyn lähetinjohtimien kaksi pistoketta (1). Huom! Pistokkeet ovat tiukassa, mutta älä käytä irrotukseen työkaluja Laita ohjauspyörämoduuli sivuun. M Irrota: ruuvi (1) ja irrota maattojohdin äänitorven ja näppäimistöjen pistoke (2) kolme ruuvia (3) ja nosta äänitorven rengas (4) pois. M A Kuva A Sivu 25 / 28

26 Käännä ohjauspyörä sopivaan asentoon ja leikkaa pienellä veitsellä valmiiden merkintöjen mukaisesti. Huom! Pidä leikatessasi veistä kohtisuorassa ohjauspyörän takasivua vasten, jotta reiästä ei tulisi liian suuri, koska painikesarjan reunus on vain muutaman millimetrin suurempi kuin itse painikesarja. Kuva B Leikkaa pois myös osa ohjauspyörän puolasta 52B M Kokeile ja leikkaa, kunnes painikesarja mahtuu kunnolla. M Ota sarjasta painikesarja, kaksi ruuvia ja sanka Varmista, että johdinkimppu tulee ohjauspyörän puolan alasivulle Työnnä painikesarja teksti ylöspäin ohjauspyörän aukkoon ja paina se kunnolla kiinni ohjauspyörän koteloon. M Ota ruuvit ja kiinnitä näppäimistö sangalla ohjauspyörän puolaan. Sivu 26 / 28

27 M Ota nyt äänitorven rengas ja asenna se kuvan mukaisesti Kytke asennetun painikesarjan pistoke äänitorven renkaan liittimeen oikealla puolella. Asennetun painikesarjan johdinkimppu on hyvin lyhyt, ja pistokkeen kytkeminen on hieman hankalaa. M Asenna äänimerkin rengas kohdan 51 mukaisesti päinvastaisessa järjestyksessä. Varmista, että kolme jousta on paikallaan. Tarkasta, ettei maattojohdin jää puristuksiin Tiukkaa ruuvit ristiin 6,5 Nm (5 lbf.ft.) Asenna maattojohdin ja tiukkaa Kytke pistoke äänitorveen ja näppäimistöihin Tarkasta äänitorven renkaan toiminta painamalla sitä joka puolelta. 57 Varmista, että kaksi jousta (1) on paikallaan Ota ohjauspyörämoduuli ja kytke turvatyynyn lähetinjohtimien kaksi pistoketta. Sivu 27 / 28

28 Huom! Johtimet pitää vetää valmiin pitimen (2) läpi. Työnnä ohjauspyörämoduulin takasivulla olevat kaksi tappia kahden jousen sisään ja varmista, että lähetinjohtimet ovat vapaana M Paina ohjauspyörämoduuli kiinnikkeisiinsä. Kaksi selvää naksahdusta pitää kuulua. 58 Käännä virta-avain asentoon II Kytke akun maattokaapeli Laita tavaratilan matto paikalleen Suorita ohjelmointi VIDA:in huoltotietojen mukaisesti. A Sivu 28 / 28
