Puhesynteesi. Martti Vainio. Fonetiikan laitos, Helsingin yliopisto. Puhesynteesi p.1/38

Transkriptio

1 Puhesynteesi Martti Vainio Fonetiikan laitos, Helsingin yliopisto Puhesynteesi p.1/38

2 Puhesynteesin historiaa Mekaaniset synteesit: 1700-luvulla asiaa harrastivat Wolfgang von Kempelen ja Christian Kratzenstein luvulla tulivat elektromekaaniset sekä elektroniset synteesit ja vuosisadan loppupuolella digitaaliset syntisaattorit. Ks. slemmett/dippa/chap2.html Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.2/38

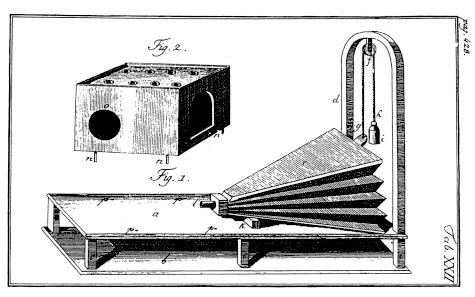

3 Historiaa: Kratzenstein Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.3/38

4 Historiaa: Kempelen Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.4/38

5 Historiaa: Kempelen Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.5/38

6 Puhesynteesin historiaa: 1930-luku 1936: Englannin puhelinyhtiön puhuva kello käytti optista tallennusta lausekkeet, sanat ja sanojen osat. 1939: Bell Laboratorion VODER (Homer Dudley) mekaaninen urkujen kaltainen laite jolla voitiin soittaa puhetta. (1)* Dudleyn VOCODER, jossa puhesignaali jaettiin lähde-suodin mallin mukaisesti. * = ääniesimerkin numero osoitteessa Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.6/38

7 Historiaa: VODER Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.7/38

8 Historiaa: pattern playback Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.8/38

9 Historiaa: 1940 ja 1950-luvut Terminaalianalogiaan perustuvat mallit formanttisynteesi Gunnar Fantin OVE, (4) Georg Rosenin artikulatorinen DAVO-syntetisaattori (MIT, 1958). (11) Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.9/38

10 Historiaa: 1960-luku Ensimmäiset digitaaliset mallit ja sääntösynteesi tekstistä puheeksi Brittienglanti; Holmes, Mattingly ja Shearme, (17) Cokerin sääntöpohjainen artikulatorinen malli, (19) Mattinglyn ensimmäinen prosodinen synteesi, (20) Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.10/38

11 Historiaa: 1970-luku TTS (Text-To-Speech) tuotteet ja difonisynteesi Ensimmäinen täydellinen TTS-järjestelmä, Noriko Umeda, Japani, (24) Lausetason fonologiset säännöt, Dennis Klatt, (21) Lineaariprediktioon perustuvien difonien konkatenaatio, Joseph Olive, (22) Votraxin Type-n-Talk, Richard Cagnon, (28) MIT:n MITalk, Jonathan Allen, Sheri Hunnicut ja Dennis Klatt, (30) Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.11/38

12 Historiaa: 1980-luku Konkatenaatio valtaa alaa suuremmat järjestelmät: AT&T Bell Laboratories, TTS-järjestelmä, (34) DECtalk (35) DECtalk, 300 sanaa/minuutti. (36) Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.12/38

13 Historiaa: 1990-luku Tuotteet, monikielisyys, unit selection Yleinen unit selection, CHATR, Japani, Monikielinen MBROLA, vapaa synteesi, Belgia, Mikropuhe, TIMEHOUSE, Suomi 2000-luku:... Toisaalta kaupalliset järjestelmät perustuvat usein valmiiksi äänitettyyn materiaaliin ja sanojen liimaamiseen (vertaa 1936!) koska lopputulos on parempi. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.13/38

14 Puhesynteesin kolme peruslajia: 1. Analyysi-resynteesi LPC-synteesi GSM koodaus Tekstistä puheeksi (TTS = Text-to-Speech) Vammaissovellukset Puhelinpalvelut; sähköpostin luku Konseptista puheeksi (CSS = Concept-to-Speech Synthesis) Tietokantojen luku, listat, aikataulut Dialogijärjestelmät Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.14/38

15 Kolme perusparametriä: 1. Sanaston suuruus Rajattu sanasto kuulutukset Rajaton sanasto vapaa teksti 2. Synteesitapa Valmiin puheen leikkaa-liimaa menetelmät Pienten yksiköiden konkatenaatio Formanttisynteesi 3. Syötteen laatu Puhe Teksti Tietokanta Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.15/38

16 Kahdenlaista motivaatiota: 1. Sovellukset Vammaissovellukset TTS-järjestelmät Dialogijärjestelmät 2. Tieteellinen tutkimus Puheen havaitseminen kontrolloidut ärsykkeet Puheen tuoton mallit Prosodian tutkimus Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.16/38

17 Kolme lähestymistapaa: 1. Konkatenaatio Sanat, lausekkeet, lauseet Sanaa pienemmät osat; tavut, puolitavut Difonit Mikrofoneemit" 2. Formanttisynteesi Puhe tuotetaan synteettisesti alusta pitäen 3. Artikulatorinen synteesi Fyysiset mallit puhe on fysiikkaa Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.17/38

18 Konkatenaatio Oikeata puhetta leikkaa-ja-liimaa -periaatteella. Mitä leikataan: lausekkeita, sanoja, tavuja, puoli-tavuja, äänteitä, difoneja. Miten: tarkasti leikatut yksiköt voidaan liimata päistään yhteen, tasoitus (smoothing), PSOLA (pitch-syncronous overlap and add)... Etuja: äärellinen määrä puhedataa riittää, prosessointi on yksinkertaista, lopputuloksena korkeatasoinen ääni. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.18/38

19 Difonikonkatenaatio: TD-PSOLA TD-PSOLA: alennettu perustaajuus Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.19/38

20 Formanttisynteesi Miten: Generoidaan periodista ja aperiodista ääntä ja niitä yhdistelemällä tuotetaan puheenkaltainen ääni. Etuja: erittäin muokkautuvainen, voidää päästä lähes täydelliseen lopputulokseen, suhteellisen helppo implementoida, tieteellisesti kiinnostava. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.20/38

21 Formanttisynteesi: kaavio RN ZN R1 R2 R3 R4 R5 cascade A1 R1 impulse train random numbers glottal filter LP filter parallel A2 A3 A4 A5 R2 R3 R4 R5 + preempasis synthetic speech output A6 R6 Klatt syntetisaattori Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.21/38

22 Formanttisynteesi: rinnakkainen vai sarjassa Sarjaan kytkettyjen resonaattorien etu on, että niille täytyy kertoa vain formanttien taajuudet ja kaistanleveydet; amplitudit hakeutuvat automaattisesti oikeiksi. Rinnakkaisesta synteesiä rasittaa lisäksi vaatimus formanttien amplitudeista; rinnakkaismallilla voidaan kuitenkin simuloida helpommin sellaisia konsonantteja (etenkin frikatiiveja), joilla on antiformantteja. (Toisaalta rinnakkaismallin resonanssien summaaminen implikoi sitä, että resonaattorit ovat itsenäisempiä ja ovat siten itsenäisesti kontrolloitavissa.) Sarjamalli perustuu suoremmin puheentuoton akustiseen teoriaan, jonka mukaan ääntöväylän siirtofunktio on esitettävissä suotimien tulona. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.22/38

23 Formanttisynteesi: glottaalinen eksitaatio Periaatteessa pelkkä impulssijono riittää tuottamaan puheen kaltaisen tuloksen syntetisaattorista. Luonnollisuus vaatii kuitenkin lähteeltä enemmän. Esim. KLATT-synteesissä lähteeseen liittyy useita parametrejä, joiden avulla voidaan mallintaa muutoksia niin eri äänteiden kuin puhujienkin välillä. Glottislähteen parametrejä ovat mm. sulkeuma- ja avaumavaiheiden suhde (open quotient), aspiraatiohälyn määrä, ns. jitter (perustaajuuden perturbaatio) ja lähteen spektraalinen kaltevuus. Myös glottiksen alapuolisen väylän vaikutus pulssin muotoon on otettu huomioon. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.23/38

24 Formanttisynteesi: resonaattori Formanttiresonaattorin impulssivaste ja sen spektri; formantin kaistanleveys on suoraan verrannollinen impulssivasteen vaimenemiseen Sound pressure level (db/hz) Time (s) Frequency (Hz) Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.24/38

25 Artikulatorinen synteesi Miten: Mallinnetaan ääniväylää pinta-alojen ja ilman virtausten sekä heijastusten suhteen puheentuotto nähdään sovellettuna fysiikkana. Etuja: Parantunut kontrolli, potentiaalisesti luonnollista puhetta, perustutkimusta. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.25/38

26 Artikulatorinen synteesi: esimerkki Äänenpaineet ja hiukkasnopeudet artikulatorisessa mallissa: Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.26/38

27 Artikulatorinen synteesi: esimerkki 2 Haskins laboratorion artiulatorinen malli: Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.27/38

28 Artikulatorinen synteesi: esimerkki 3 Haskins laboratorion artiulatorinen malli: Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.28/38

29 Tekstistä puheeksi: teksti Merkkijonojen identifiointi ja esiprosessointi = normalisointi Prosodinen ryhmitys phrasing Lingvistinen analyysi; sanaluokat ja morfosyntaksi Sana- ja lausepainon määrittely Perustaajuuden estimointi Äänekkyyden estimointi Äännekestojen estimointi signaalin generointi Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.29/38

30 Modulaarisuus Lähes kaikki modernit puhesynteesijärjestelmät ovat modulaarisia: tekstianalyysiä seuraa prosodiset modulit, joita seuraa synteesimodulit. Usein suuremmat modulit on vielä jaettu useimpiin tarpeen mukaan esim. intonaatiota voidaan mallintaa usealla tavalla saman järjestelmän sisällä. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.30/38

31 Data vs. tieto Historiallisesti sääntösynteesijärjestelmät ovat perustuneet tietoon datapohjaiset järjestelmät ovat uudempi suuntaus. Kielen kombinatorinen kompleksisuus on kuitenkin niin valtava, että suuretkin tietokannat ovat tuomittuja edustamaan vain äärimmäisen pientä osaa koko puhutun kielen avaruudesta. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.31/38

32 Tekstin analyysi Tekstin analyysiin kuuluu kaikki tekstin esiprosessointi ja normalisointi. Teksti muunnetaan järjestelmän ymmärtämään lingvistiseen muotoon, joka sisältää yleensä sanat ja niiden kieliopilliset kategoriat, morfologiset analyysit, fonologiset transkriptiot, aksentuaaliset ja tonaaliset piirteet sekä prosodisten rajojen paikat. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.32/38

33 Tekstin analyysi: esimerkki Festivalista Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.33/38

34 Prosodinen esiprosessointi Prosodinen esiprosessointi pitää sisällään syntaktisen analyysin (joka voi yksinkertaisimmillaan olla funktiosanojen tunnistamista) ja lauseiden sekä lausekkeiden rajojen paikantamisen. Myös lausepainon paikan määritys kuuluu prosodiseen tähän vaiheeseen. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.34/38

35 Prosodian estimointi: ajoitus Järjestelmään sisältyvän ajoituskomponentin tehtävänä on laskea puheelle sen temporaalinen rakenne annetusta symbolisesta syötteestä: foneemit, paino- ja lausepainomerkinnät. Yleensä ajoituksella tarkoitetaan äännekestoja, mutta muunlaistakin temporaalista informaatiota tarvitaan; esim. perustaajuuden huippujen paikka vokaaliin nähden. Ajoitus voidaan laskea joko sääntöjen avulla tai dataan perustuen esim. keinotekoisia hermoverkkoja käyttäen. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.35/38

36 Prosodian estimointi: intonaatio Intonaatiokomponentin tehtävänä on laskea tuotettavalle lauseelle sen perustaajuuskontuuri ajoituskomponentin käyttämästä syötteestä ja sen tuottamista äännekestoista. Teorioiden ja mallien suhteen intonaation tutkimus on äärimmäisen vaihtelevaa ja mallien kirjo heijastuukin synteesijärjeselmiin. Fonologisella puolella ei ole kunnollista konsensusta yksiköiden suhteen ja foneettisella puolella ei ole yksimielisyyttä siitä, miten käyrät tulisi laskea: lauseke ja aksenttikomponenttien superpositio (Fujisaki), tonaaliarvojen interpolaatio (Pierrehumbert), linjasegmenttien konkatenaatio (IPO). Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.36/38

37 Intonaatiomallit: Phonology Intermediate Level F0 Pierrehumbert H* + L L* x targets x x x x British Isard and Pearson fall-rise fall Fixed gradient slopes Ladd HL +downstep registers Dutch 1, 2, 3, (Halliday) standardised shapes Fujisaki Accents, Phrases impulses and steps Redundancy. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.37/38

38 Signaalin generointi Synteesikomponentti ottaa vastaan äännejonotietoa ja prosodista informaatiota, joista sen tehtävänä on generoida kuultava signaali. Historiallisesti signaalin generointi on perustunut lähde-suodin -malliin; formanttisynteesi. Nykyisin kuitenkin suurin osa syntetisaattoreista käyttää jonkinasteista konkatenaatiomenetelmää (difoni tai ns. unit-selection). Difonikonkatenaatiossa yksikköinä ovat nimen mukaisesti difonit (kahden äänteen keskipisteiden välinen osa). unit selection -tyyppisessä synteesissä yksikön koko vaihtelee jopa kokonaisista lauseista difoniin. Ctl103 Fonetiikan perusteet kieliteknologeille Syksy 2001 p.38/38
