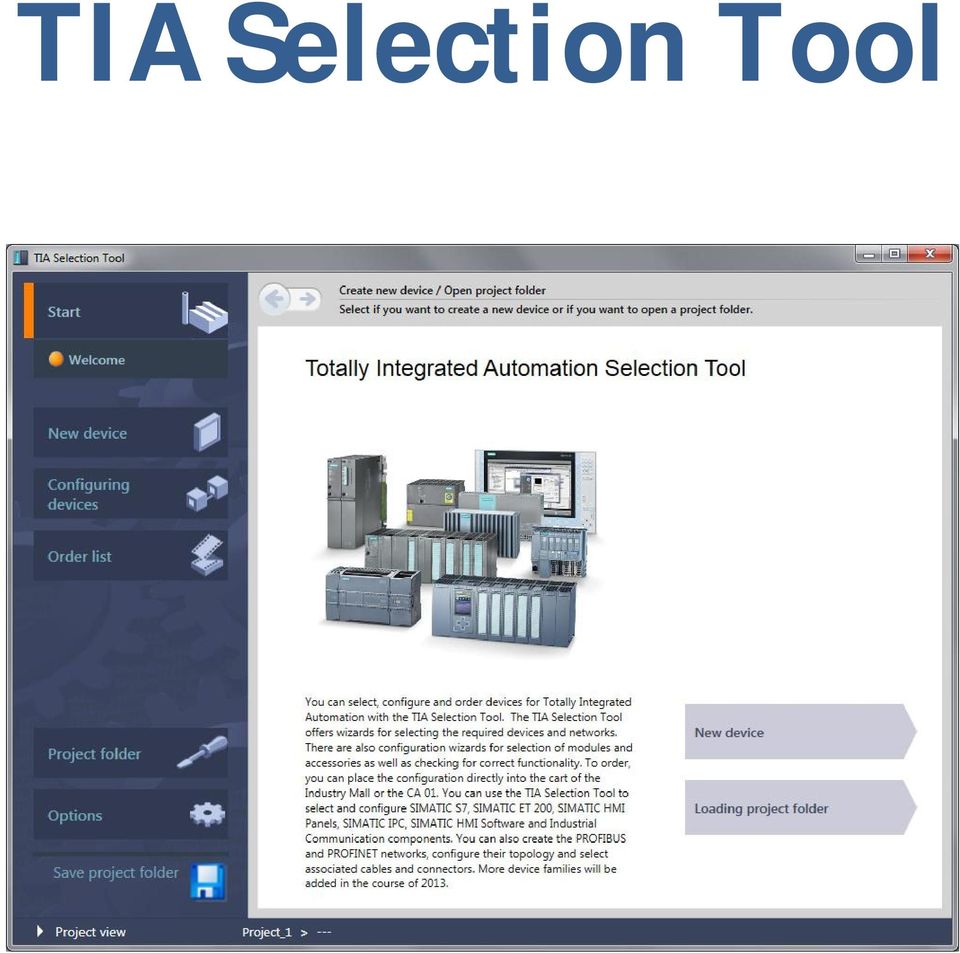

1 TIA Selection Tool

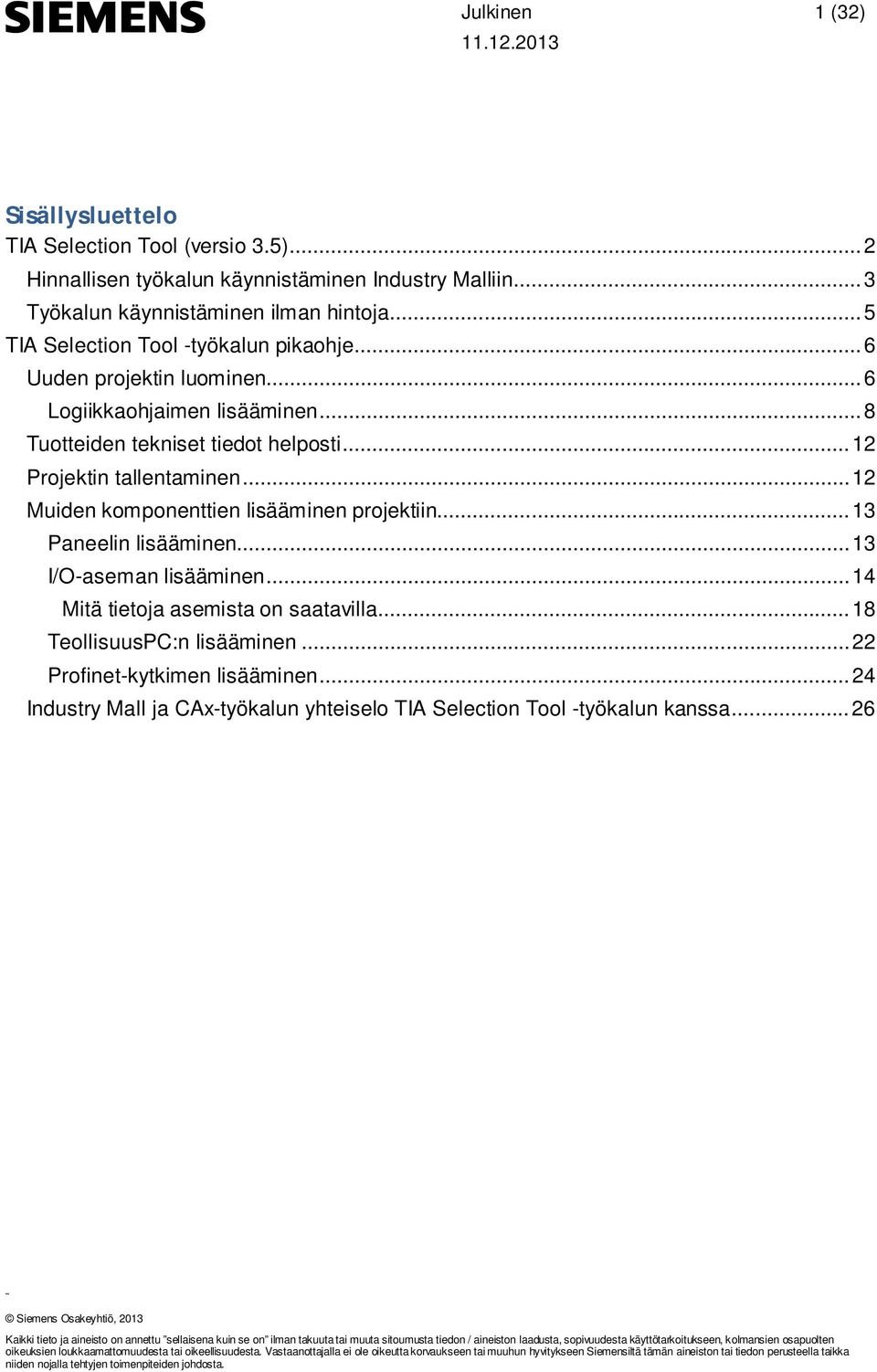

2 1 (32) Sisällysluettelo TIA Selection Tool (versio 3.5)... 2 Hinnallisen työkalun käynnistäminen Industry Malliin... 3 Työkalun käynnistäminen ilman hintoja... 5 TIA Selection Tool -työkalun pikaohje... 6 Uuden projektin luominen... 6 Logiikkaohjaimen lisääminen... 8 Tuotteiden tekniset tiedot helposti Projektin tallentaminen Muiden komponenttien lisääminen projektiin Paneelin lisääminen I/O-aseman lisääminen Mitä tietoja asemista on saatavilla TeollisuusPC:n lisääminen Profinet-kytkimen lisääminen Industry Mall ja CAx-työkalun yhteiselo TIA Selection Tool -työkalun kanssa Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

3 2 (32) TIA Selection Tool (versio 5.0) Kun määritellään yksittäisen logiikka-aseman tai ison järjestelmän kokoonpanoa, kannattaa määrittelyssä käyttää helppokäyttöistä TIA Selection Tool -työkalua. Työkaluun voi tutustua tämän kirjallisen ohjeen lisäksi myös opasvideon avulla. Videon löydät web-sivulta: Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

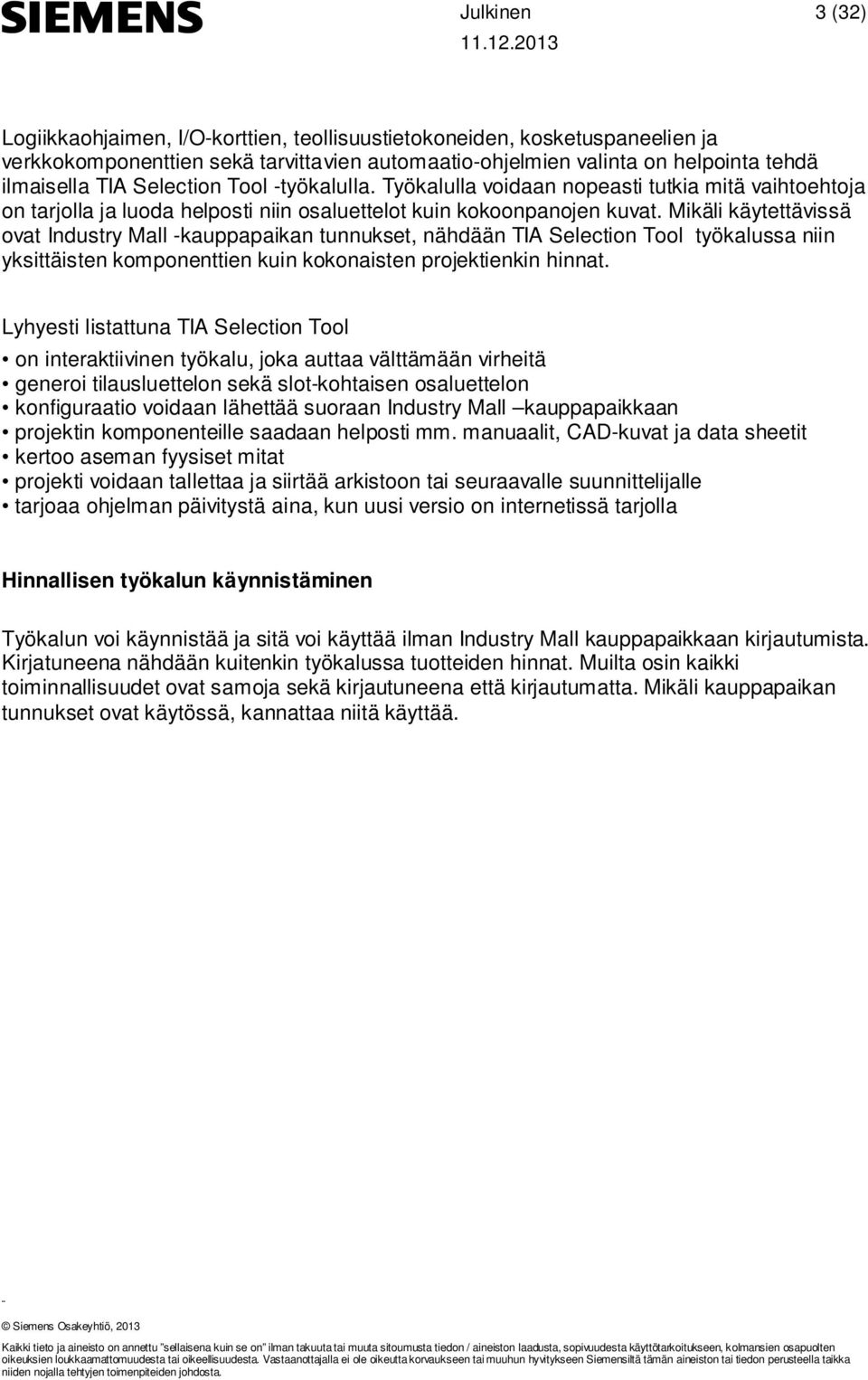

4 3 (32) Logiikkaohjaimen, I/O-korttien, teollisuustietokoneiden, kosketuspaneelien ja verkkokomponenttien sekä tarvittavien automaatio-ohjelmien valinta on helpointa tehdä ilmaisella TIA Selection Tool -työkalulla. Työkalulla voidaan nopeasti tutkia mitä vaihtoehtoja on tarjolla ja luoda helposti niin osaluettelot kuin kokoonpanojen kuvat. Mikäli käytettävissä ovat Industry Mall -kauppapaikan tunnukset, nähdään TIA Selection Tool työkalussa niin yksittäisten komponenttien kuin kokonaisten projektienkin hinnat. Lyhyesti listattuna TIA Selection Tool on interaktiivinen työkalu, joka auttaa välttämään virheitä generoi tilausluettelon sekä slot-kohtaisen osaluettelon konfiguraatio voidaan lähettää suoraan Industry Mall kauppapaikkaan projektin komponenteille saadaan helposti mm. manuaalit, CAD-kuvat ja data sheetit kertoo aseman fyysiset mitat projekti voidaan tallettaa ja siirtää arkistoon tai seuraavalle suunnittelijalle tarjoaa ohjelman päivitystä aina, kun uusi versio on internetissä tarjolla Hinnallisen työkalun käynnistäminen Työkalun voi käynnistää ja sitä voi käyttää ilman Industry Mall kauppapaikkaan kirjautumista. Kirjatuneena nähdään kuitenkin työkalussa tuotteiden hinnat. Muilta osin kaikki toiminnallisuudet ovat samoja sekä kirjautuneena että kirjautumatta. Mikäli kauppapaikan tunnukset ovat käytössä, kannattaa niitä käyttää. Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

5 4 (32) Jotta hinnat näkyisivät, kirjautuminen tulee tehdä ennen työkalun käynnistämistä. Sen voi tehdä esimerkiksi tässä näkymässä. Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

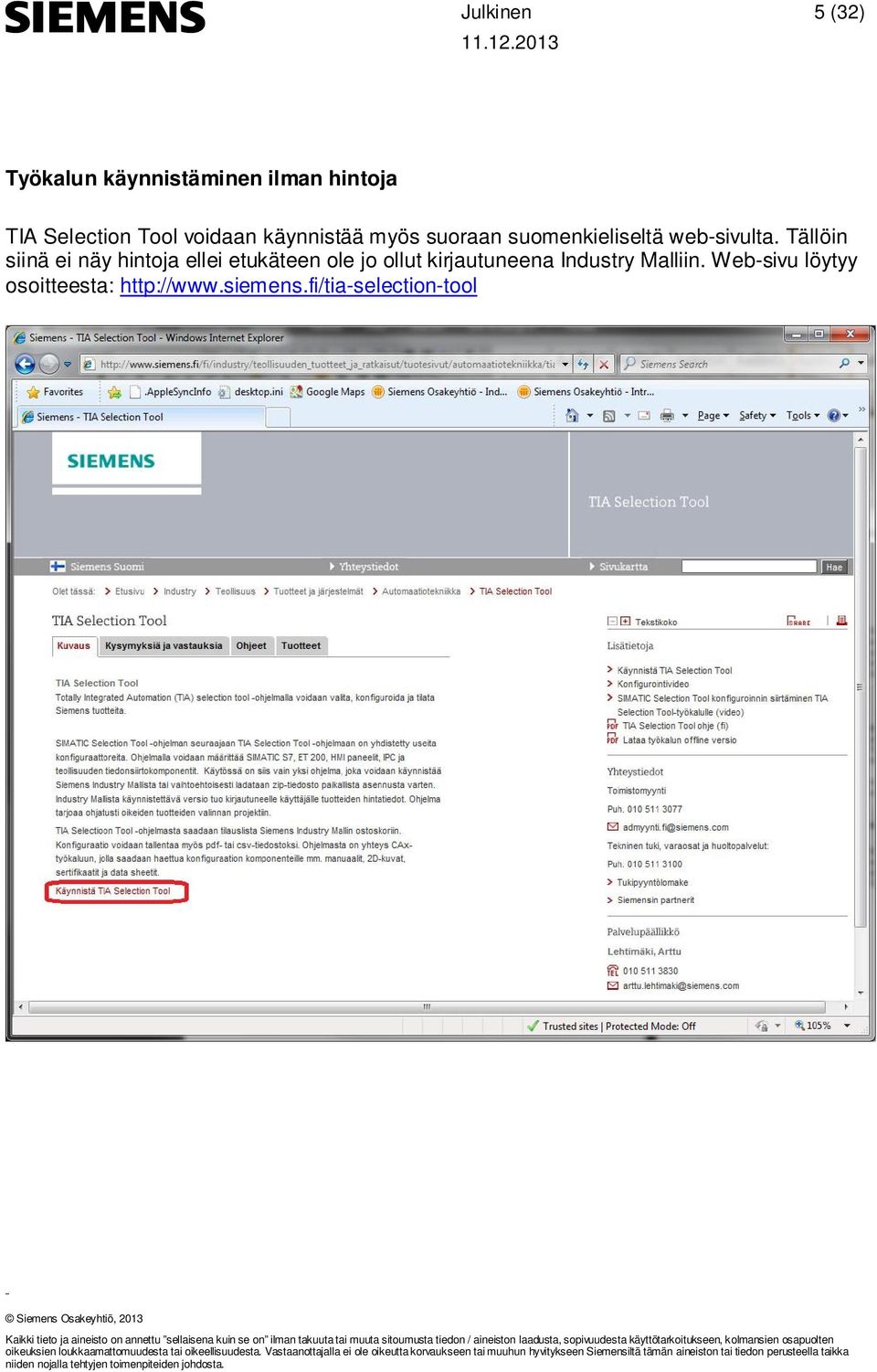

6 5 (32) Työkalun käynnistäminen ilman hintoja TIA Selection Tool voidaan käynnistää myös suoraan suomenkieliseltä web-sivulta. Tällöin siinä ei näy hintoja ellei etukäteen ole jo ollut kirjautuneena Industry Malliin. Web-sivu löytyy osoitteesta: Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

7 6 (32) TIA Selection Tool -työkalun pikaohje Uuden projektin luominen Työkalun käynnistyttyä voidaan avata aiemmin tehty projekti tai lähteä rakentamaan uutta asemaa tai projektia. Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

8 7 (32) Työkalusta löytyvät monipuolisesti tarvittavat automaatiokomponentit.

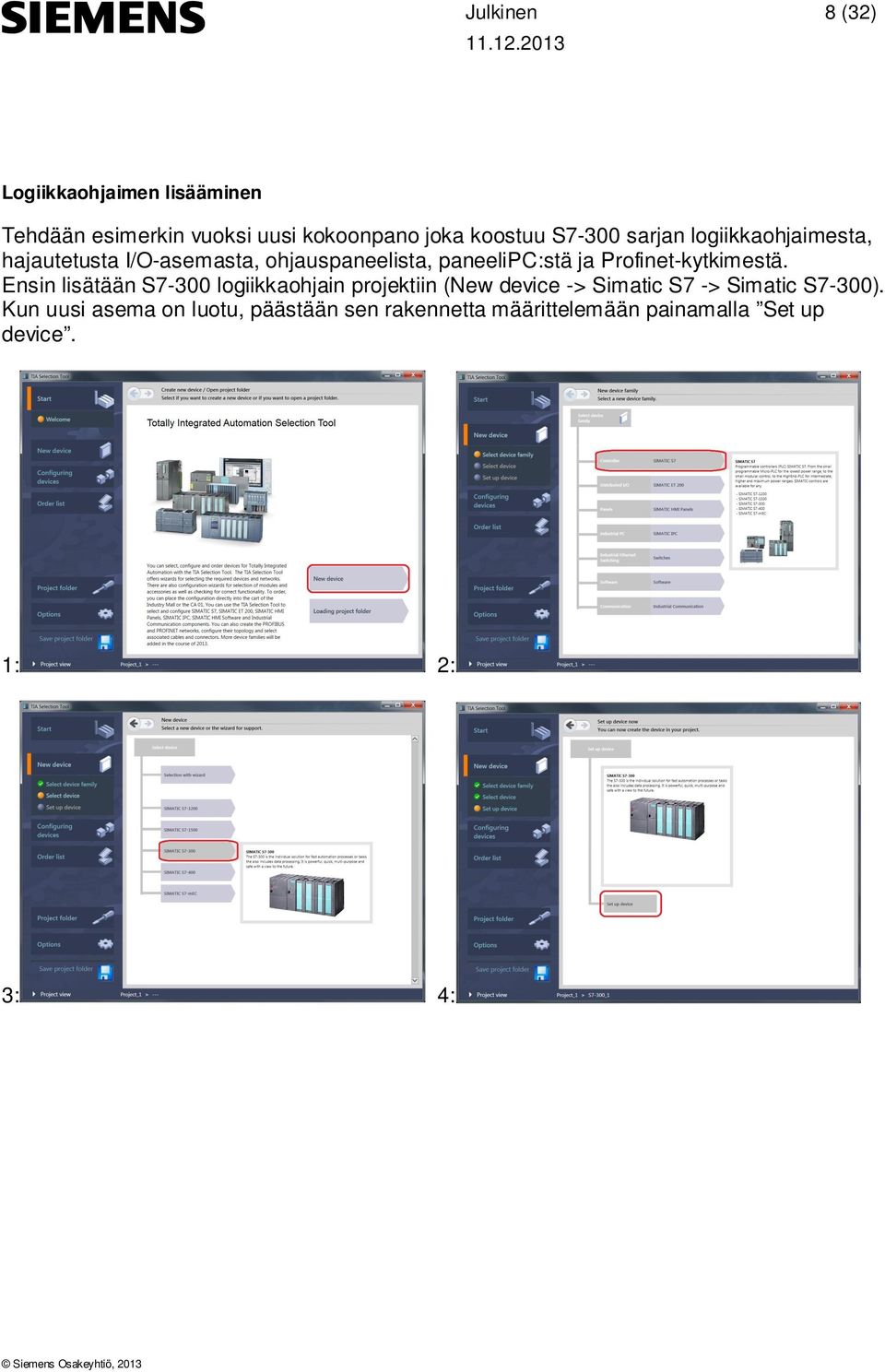

9 8 (32) Logiikkaohjaimen lisääminen Tehdään esimerkin vuoksi uusi kokoonpano joka koostuu S7-300 sarjan logiikkaohjaimesta, hajautetusta I/O-asemasta, ohjauspaneelista, paneelipc:stä ja Profinet-kytkimestä. Ensin lisätään S7-300 logiikkaohjain projektiin (New device -> Simatic S7 -> Simatic S7-300). Kun uusi asema on luotu, päästään sen rakennetta määrittelemään painamalla Set up device. 1: 2: 3: 4:

10 9 (32) Annetaan logiikkaohjaimelle kuvaava nimi ja määritellään myös turvamoduulit käyttöön. Mikäli tässä valittaisiin vaativammat ympäristöolosuhteet, nähtäisiin moduulivalikoimassa vain kyseisen vaatimuksen täyttäviä komponentteja. Painetaan määrittelyn jälkeen Configure. Asennuskiskoa ei tarvitse erikseen valita, ohjelma on valinnut sen jo valmiiksi. Lisätään turvahyväksytty logiikkaohjain, jossa on sekä Profibus että Profinet-liitynnät (CPU315F-2 PN/DP). Logiikkaohjainta valitessa voidaan myös valita haluttu muistikortin koko (512kt). Määritelty tuote lisätään tuplaklikkaamalla sitä. Huomaa, että tuotteen hinta on näkyvillä vain silloin kun käytössä ovat Industry Mall tunnukset.

11 10 (32) Kalustetaan logiikkaohjaimen yhteyteen myös 5A PS307 teholähde (valikosta kohta "Power supplies") ja lisätään sen jälkeen 32 kanavainen digitaalitulo. IO-kortteja valittaessa voidaan valita miten toimitaan etupistokkeen kanssa. I/O-kortti toimitetaan aina ilman etupistoketta, joten etupistoke pitää tilata erikseen. Valitaan tälle kortille etupistoke ruuviliitynnällä.

12 11 (32) Lisätään seuravaksi 32 kanavainen lähtökortti ja valitaan sille System Cabling, jonka alta löytyvät mm. valmiiksi johdotetut etupistokkeet (kts. edellisen sivun kuva, vihreällä ympyröity kohta). Toinen vaihtoehto olisivat johdinsarjat, jotka muodostuvat liittimestä, välikaapelista ja erillisestä kytkentäyksiköstä. Vaihtoehtoja havainnollistavat kuvat alla. Valitaan 3,2m pitkä valmiiksi johdotettu etupistoke.

13 12 (32) Tuotteiden tekniset tiedot helposti Tuotteita valitessa päästään monien tuotteiden kohdalta suoraan käsiksi käyttöohjeeseen klikkaamalla alla näkyvässä kuvassa näkyvää kysymysmerkkiä. Tällöin selaimeen avautuu kyseisen kortin tuotesivu, jolta saa ladattua mm. käyttöohjeen, sertifikaatit ja muut tiedot. Projektin tallentaminen Kun asema on valmistunut, painetaan Save project folder painiketta ja annetaan projektille kuvaava nimi.

14 13 (32) Muiden komponenttien lisääminen projektiin Paneelin lisääminen Lisätään seuraavaksi kosketuspaneeli painamalla vasemman ylänurkan New device - valintaa ja sen jälkeen SIMATIC HMI Panels. Valitaan vielä Selection with wizard. Valitaan 12 paneeli, josta löytyy USB-liitin. Sopiva tuote löydetään syöttämällä Interfaces - valikon kohtaan Number of USB ports 1 kpl. Tämän jälkeen ohjelma näyttää tuotteet, joista löytyy vähintään 1 kpl USB-portteja. Valitaan listalta TP1200 Comfort -paneeli.

15 14 (32) I/O-aseman lisääminen Vastaavalla tavalla lisätään ET 200S tuoteperheen I/O-asema. ET200S-tuoteperheessä toimitetaan jotkin tuotteet 5 kpl erissä ja jotkin tuotteet 1 kpl erissä. Tilausnumerosta ei pysty päättelemään toimitetaanko yhdellä tilausnumerolla 1 vai 5 tuotetta. Tuotteen kuvauksessa tämä kerrotaan. Kun käytetään TIA Selection Tool työkalua, voidaan moiset yksityiskohdat jättää työkalun huoleksi ja keskittyä oleelliseen. Työkalu pitää huolen oikeista tilausmääristä. Valitaan ET 200S määrittelysivulla käyttöön Standard + Fail-safe korti, ei muita muutoksia. Valitaan käyttöön Profinet liityntäinen ET200S-asema tuplaklikkaamalla sitä hakemistopuussa.

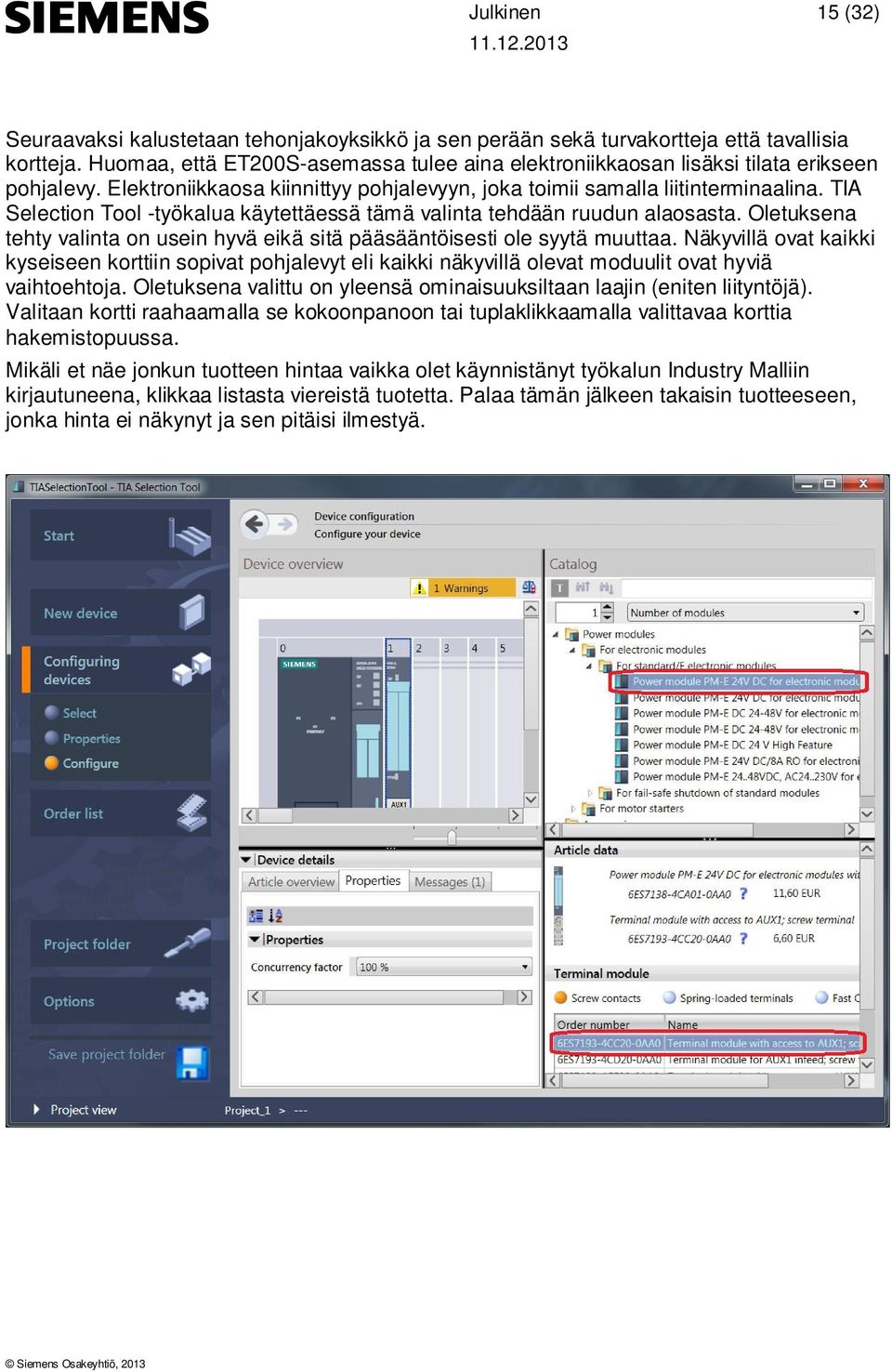

16 15 (32) Seuraavaksi kalustetaan tehonjakoyksikkö ja sen perään sekä turvakortteja että tavallisia kortteja. Huomaa, että ET200S-asemassa tulee aina elektroniikkaosan lisäksi tilata erikseen pohjalevy. Elektroniikkaosa kiinnittyy pohjalevyyn, joka toimii samalla liitinterminaalina. TIA Selection Tool -työkalua käytettäessä tämä valinta tehdään ruudun alaosasta. Oletuksena tehty valinta on usein hyvä eikä sitä pääsääntöisesti ole syytä muuttaa. Näkyvillä ovat kaikki kyseiseen korttiin sopivat pohjalevyt eli kaikki näkyvillä olevat moduulit ovat hyviä vaihtoehtoja. Oletuksena valittu on yleensä ominaisuuksiltaan laajin (eniten liityntöjä). Valitaan kortti raahaamalla se kokoonpanoon tai tuplaklikkaamalla valittavaa korttia hakemistopuussa. Mikäli et näe jonkun tuotteen hintaa vaikka olet käynnistänyt työkalun Industry Malliin kirjautuneena, klikkaa listasta viereistä tuotetta. Palaa tämän jälkeen takaisin tuotteeseen, jonka hinta ei näkynyt ja sen pitäisi ilmestyä.

17 16 (32) Lisätään 8 kanavaa tulo- ja lähtökortteja, joiden tyyppi on High Feature. High Feature korteissa on mm. johdinkatkon ja oikosulun havainnointi. Näistä saadaan ilman ohjelmointia virhesanomat S7 logiikkaohjaimelle ja operointipaneelille. Lisätään kortit valitsemalla oikea tyyppi ja merkitsemällä 8 sekä Number of terminals. Tuplaklikataan moduulia tai raahataan se kokoonpanoon.

18 17 (32) Ennen lähtökorttien lisäämistä lisätään Power Modules kohdasta uusi tehonjakoyksikkö, jolla erotetaan tulo- ja lähtökorttien jänniteryhmät. Kun tulokortteja vastaavalla tavalla on lisätty I/O-asemaan myös 4DO 0,5A High Feature kortit, lisätään vielä turvakortti. Turvakortin pohjalevy on oletuksena ilman AUX-liityntää, joten vaihdetaan pohjamoduulin tyyppiä, jotta saamme myös turvakortille AUX-liittimet.

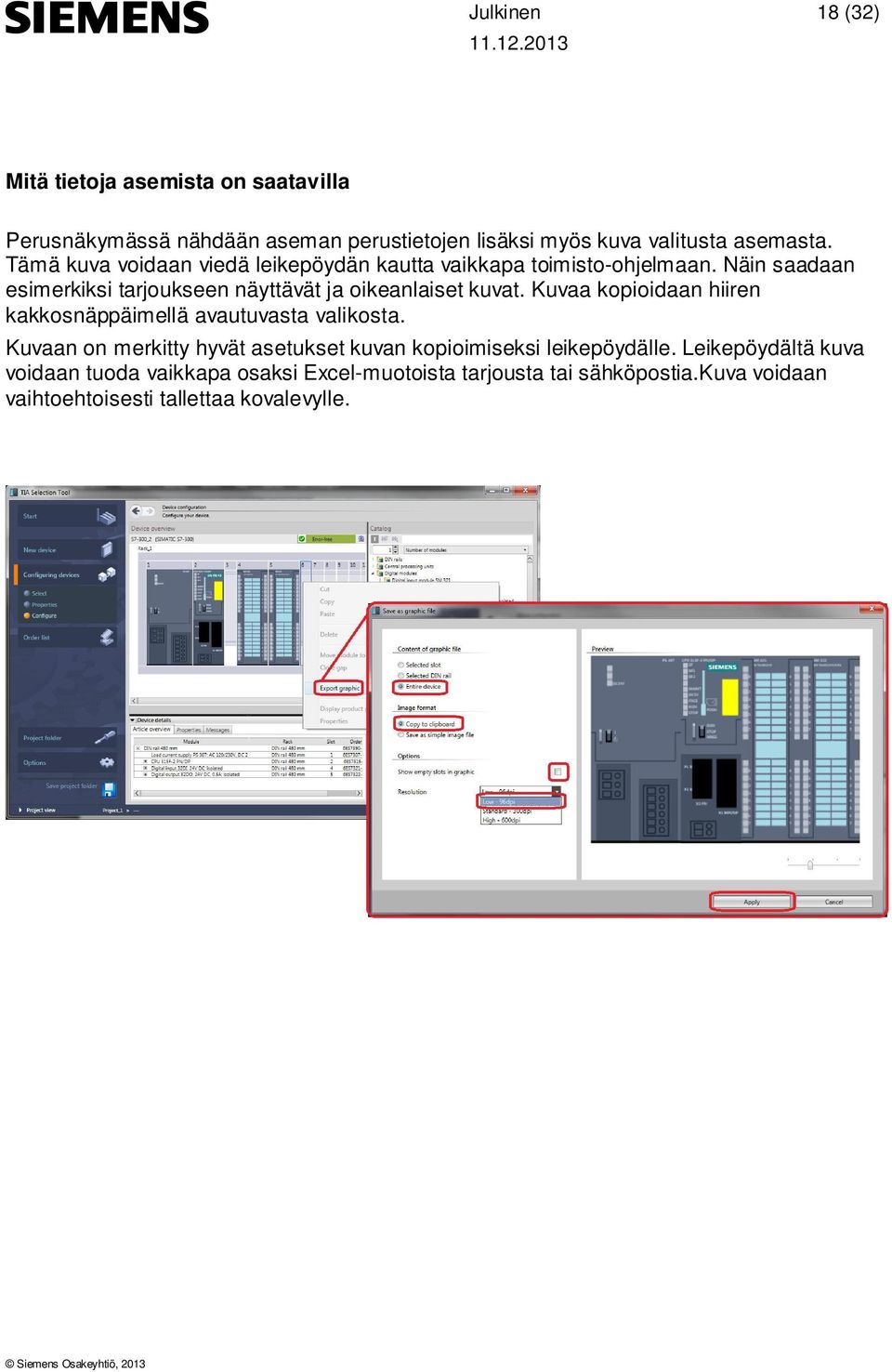

19 18 (32) Mitä tietoja asemista on saatavilla Perusnäkymässä nähdään aseman perustietojen lisäksi myös kuva valitusta asemasta. Tämä kuva voidaan viedä leikepöydän kautta vaikkapa toimisto-ohjelmaan. Näin saadaan esimerkiksi tarjoukseen näyttävät ja oikeanlaiset kuvat. Kuvaa kopioidaan hiiren kakkosnäppäimellä avautuvasta valikosta. Kuvaan on merkitty hyvät asetukset kuvan kopioimiseksi leikepöydälle. Leikepöydältä kuva voidaan tuoda vaikkapa osaksi Excel-muotoista tarjousta tai sähköpostia.kuva voidaan vaihtoehtoisesti tallettaa kovalevylle.

20 19 (32) Siirrytään seuraavaksi tutkimaan "Limits"-välilehteä (ja vaihdetaan samalla tutkittava asema ET200S-asemaksi). "Limits"-välilehdellä nähdään mm. aseman fyysinen koko. Kyseinen välilehti löytyy klikkaamalla ensin vasemmasta alakulmasta Project view.

21 20 (32) Lisäksi nähdään ET200S-aseman kunkin tehonjakoryhmän kuormitus. Laskennassa on käytetty 50% maksimilähtövirrasta. Osoitealueen käytöstä nähdään laskelma ("Adress space"). Mikäli I/O-asema kytketään jonkin muun kuin Siemens-logiikkaohjaimen perään, tulee maksimissaan 256 tavun rajoitusta noudattaa. Siemens logiikkaohjain pystyy tämän rajoitteen kiertämään eikä se rajoita I/O-aseman laajuutta. "Potential Distribution" -välilehdellä nähdään havainnekuva, josta mm. AUX-liitynnän yhdistyminen näkyy. Useampaa tehonjakomoduulia käytettäessä voidaan joko yhdistää AUXlinjat edeltävään tehonjakoryhmään tai katkaista AUX-linja tehonjakoryhmän vaihtuessa (kts. kuva alla). Tämä mahdollistaa AUX-liityntöjen monipuolisen käytön. Osa niistä voi toimia esimerkiksi maatasona ja osaan voidaan kytkeä 24VDC tai vaikka 230VAC.

22 21 (32) I/O-asema on valmis ja voidaan tutkailla koko projektin osaluetteloa Portal"-näkymän Order list" -välilehdellä. Luettelossa havaitaan mm. mikä on tietyn I/O-kortin pakkauskoko.

23 22 (32) TeollisuusPC:n lisääminen Lisätään seuraavaksi teollisuus -PC painamalla vasemman ylänurkan New device valintaa ja seuraavaksi SIMATIC IPC. Valitaan projektiin sellainen teollisuus PC, josta löytyy pc:n lisäksi näyttö. Valitaan SIMATIC IPC277D(Panel PC). Konfiguraation avauduttua valitaan ensin sopivan kokoinen näyttö, tässä tapauksessa 12. Sitten määritetään alla listatut ominaisuudet vastaavalla tavalla kuin tehtiin näyttöpaneelin koon valinta. Processor / RAM / NVRAM Drive Operating System Software configuration Atom E660 (1,3GHz), 2GB RAM 4 GB SIMATIC PC CompactFlash WES 7 SP1 32 Bit (CF from 4 GB/SSD) HMI: WinCC RT Advanced 512PT

24 23 (32) Konfiguraation ollessa alla olevan mukainen painetaan lopuksi oikeasta alakulmasta Order list painiketta.

25 24 (32) Profinet-kytkimen lisääminen Lisätään seuraavaksi Scalance -kytkin painamalla vasemman ylänurkan New device valintaa ja seuraavaksi Switches. Kytkimen valinnassa käytetään TIA Selection toolin opastettua valintaa, joten painetaan Selection with wizard -painiketta. Valitaan projektiin sellainen kytkin, joka kuuluu Scalance X tuoteperheeseen, joten valitaan Family -valikosta tämä

26 25 (32) Managed/Unmanaged valikosta valitaan Managed, joka tarkoittaa konfiguroitavaa ja diagnostiikka ominaisuudet sisältävää kytkintä. Seuraavaksi Environment -valikosta valitsemme oikean IP-suojausluokan eli IP65 ja painamme sen jälkeen oikeasta alakulmasta Create device nappulaa Painetaan vielä lopuksi Order list -nappulaa, jolloin siirrytään tilausluettelo-näkymään.

27 26 (32) Automaatio-ohjelmien ja päivitysten valinta TIA Selection Toolista löytyvät logiikkaohjainten, operointipaneelien ja valvomoiden ohjelmointiin tarvittavat työkalut. Työkalulla on helppo valita oikeat tuotteet sekä uusasennukseen että jo olemassaolevien ohjelmien päivittämiseen. Uusia ohjelmahankintoja tehtäessä on usein kustannustehokkainta hankkia ohjelmat sekä tietokone esiasennettuna. Siemens Field PG -ohjelmointilaite on kovaa käyttöä kestävä kannettava tietokone, jossa on vakiona automaatiomaailman rajapinnat (mm. Profibus, erilaisten muistikorttien lukijat sekä useampi ethernet-liityntä). Kun ollaan hankkimassa sekä HMI- että logiikkaohjelmistoa uutena asennuksena, ei hintaero pelkkien ohjelmien ja FieldPG:n välillä ole suuri. Tietokoneen hinta jää siis vähäiseksi. FieldPG:ssä ohjelmat ovat esiasennettuna ja lisenssien latausta vaille käyttövalmiina. Käydään esimerkkinä läpi tilanne, jossa käytössä on Step 7 V5.3 ohjelmisto. Se on tarkoitus päivittää uusimpaan ohjelmaan, jolla voidaan ohjelmoida myös S logiikka. Valitaan alkuvalikosta kohta Software & SIMATIC Field PG ja sen jälkeen Selection with Wizard

28 27 (32) Koska kyseessä on ohjelmiston päivitys, valitaan Software ja seuraavaksi kuvan mukaisesti S7-CPU. Seuraavaksi päätetään onko tarvetta myös turvaohjelmien konfigurointiin (koneturvallisuuden standardien täyttämiseksi). Tämän jälkeen valitaan halutaanko ohjelmoida uusimman TIA Portal -ympäristön lisäksi myös Classic Step 7 -ohjelmistolla. Step 7 Professional 2010 ympäristöä tarvitaan tyyppillisesti tilanteissa, joissa halutaan ylläpitää koneita ja laitteita. Uudet sovellukset kannattaa toteuttaa TIA Portal -ympäristössä. Tässä tapauksessa halutaan säilyttää vanhojen ohjelmien ylläpidon mahdollisuus eli valitaan niin sanottu Combo-lisenssi. Klikataan oikeasta alakulmasta STEP /V12 ja vielä ihan loppuun Create device. Nyt on valittu tuote, jota halutaan käyttää. Seuraavaksi jatketaan määrittelyä kertomalla mitkä ohjelmat ovat tällä hetkellä käytössä. Näin saadaan valittua oikeat päivitykset.

29 28 (32) Aluksi valitaan, että käytössä on jo Step 7 -ohjelmisto. Seuraavaksi määritellään tarkemmin mikä ohjelmaversio on käytössä. Tietyille ohjelmille on valittavissa toimitustavaksi Software Download, jolloin sekä ohjelman lisenssi että asennusmedia toimitetaan sähköisessä muodossa sähköpostia apuna käyttäen. Lisenssi ladataan tällöin Automation License Managerilla suoraan webistä. Samoin tehdään asennusmedian kanssa. Toimitusaika tällä toimitustavalla on huomattavan nopea. Kuvan esimerkissä on valittu perinteinen postitse toimitettava DVD. Viimeinen valinta liittyy päivityssopimukseen. Päivityssopimuksella saa kaikki tuotteeseen tulevat. Päivityssopimus perustuu vuosimaksuun ja jatkuu automaattisesti ellei sitä lopeteta kolme kuukautta ennen sopimuksen ottopäivää. Päivityssopimus on suositeltava monesta syystä: Ohjelmistot pysyvät aina ajan tasalla (vähintään pöytälaatikossa uusin ohjelma). Ei tarvitse seurata aktiivisesti Service Packien julkaisuja, vaan uusin Service Pack toimitetaan automaattisesti. Ohjelmistopäivitysten hinta on etukäteen tiedossa. Päivityssopimuksessa kiinteään vuosimaksuun sisältyvät ohjelman päivitykset niin maksuttomat kuin maksullisetkin. Akuutissakin tilanteessa tarvittava uusi ohjelmisto on jo olemassa.

30 29 (32) Industry Mall ja CAx-työkalun yhteiselo TIA Selection Tool -työkalun kanssa Tuotteet voidaan viedä yhtä nappia painamalla Industry Mall ostoskoriin ja tilata tavarat. Tilausluettelo voidaan myös tulostaa PDF-muotoon tai viedä suoraan taulukkolaskentaohjelmaan seuraavia painikkeita painamalla.

31 30 (32) Taulukkomuotoiseen listaukseen on helppo tuoda komponenttien kuvat aiemmin kuvatulla tavalla. Näin saadaan luotua helposti ja nopeasti näyttävä ja kaiken tarpeellisen tiedon sisältävä tarjous.

32 31 (32) Reunimmaisena oikealla on erilaisen lisäinformaation hakeminen koko projektille muutamalla hiiren klikkauksella.mikäli et ole kirjautuneena Industry Malliin tai Service & Support -sivulle, avautuu kirjautumissivu. Uudet käyttäjät voivat luoda tunnukset sivun alareunasta. Valitse vasemmasta reunasta kaikki tuotteet ja paina Continue. Tällöin voit hakea monipuolisesti mm. manuaalit, 3D-kuvat, Eplan makrot, data sheetit, yms. Tarkemmat ohjeet tästä työkalusta ovat suomenkielisessä pikaohjeessa: enkielinen_materiaali/cad-kuvat-kaeyttoeohjeet-ja-muu-materiaali-helposti.pdf
