1 Lumon tuotekirjaston asennusohje Asennus- ja rekisteröintiohje

2 1. Sisältö 1. Asennuspaketin lataaminen 4 2. Zip-tiedoston purkaminen ja sovelluksen asentaminen 4 3. Sovelluksen rekisteröiminen 7 4. Sisällön lataaminen 9 5. Peruskäyttö Käyttäminen Stand-alone-versiona Sovelluksen käyttäminen AutoCAD-ohjelman kanssa Tuoteselaimen käyttäminen AutoCAD LT -ohjelman kanssa sekä käytettäessä Classic menu -järjestelmää AutoCADissä Kirjastojen päivittäminen 14

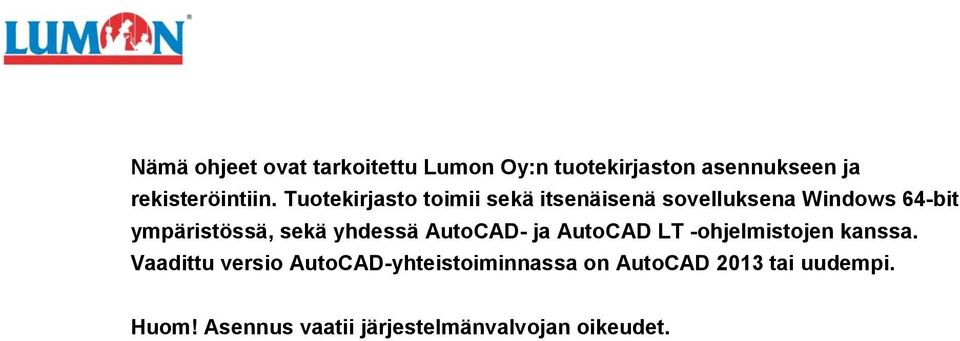

3 Nämä ohjeet ovat tarkoitettu Lumon Oy:n tuotekirjaston asennukseen ja rekisteröintiin. Tuotekirjasto toimii sekä itsenäisenä sovelluksena Windows 64-bit ympäristössä, sekä yhdessä AutoCAD- ja AutoCAD LT -ohjelmistojen kanssa. Vaadittu versio AutoCAD-yhteistoiminnassa on AutoCAD 2013 tai uudempi. Huom! Asennus vaatii järjestelmänvalvojan oikeudet.

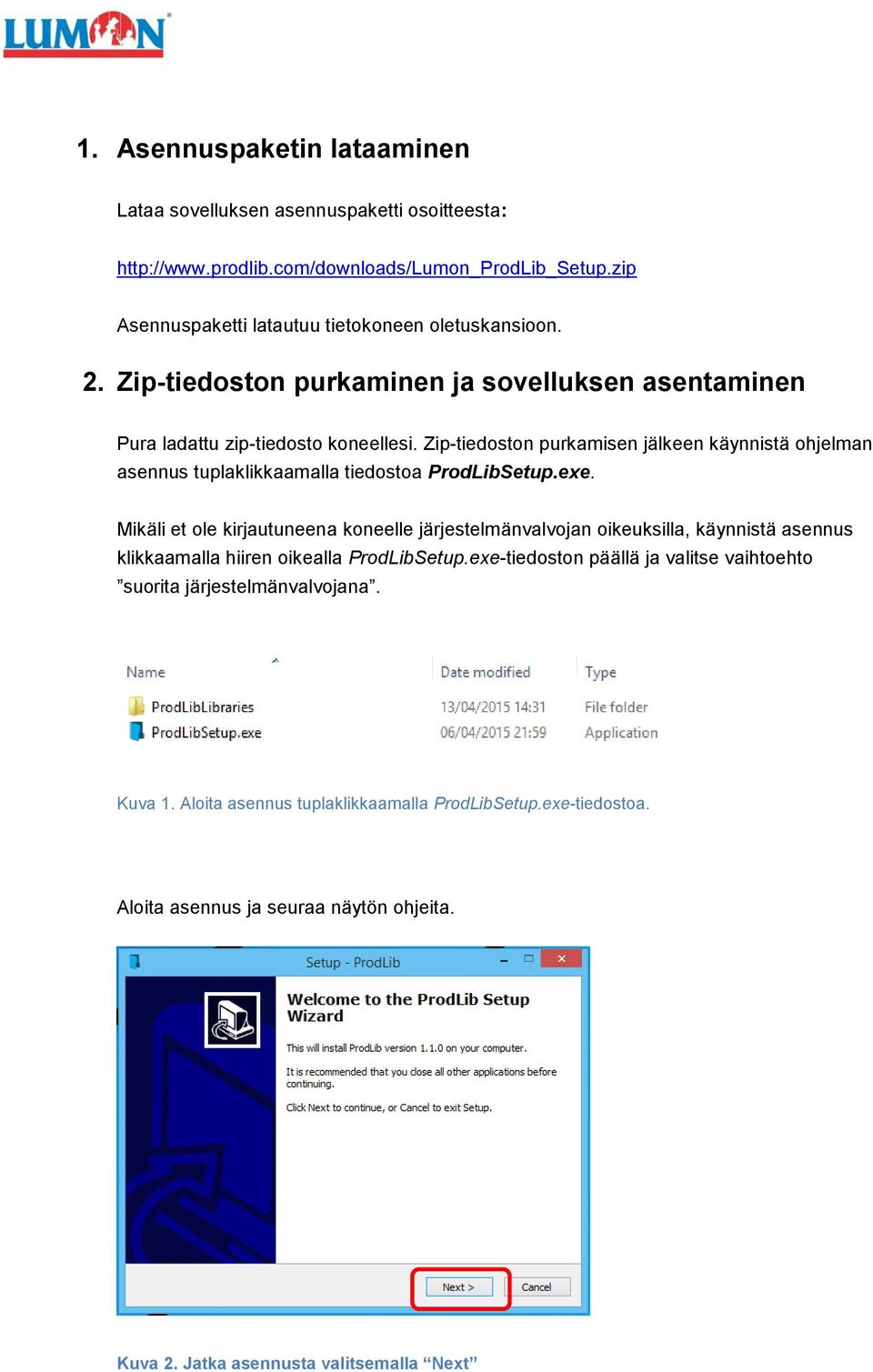

4 1. Asennuspaketin lataaminen Lataa sovelluksen asennuspaketti osoitteesta: Asennuspaketti latautuu tietokoneen oletuskansioon. 2. Zip-tiedoston purkaminen ja sovelluksen asentaminen Pura ladattu zip-tiedosto koneellesi. Zip-tiedoston purkamisen jälkeen käynnistä ohjelman asennus tuplaklikkaamalla tiedostoa ProdLibSetup.exe. Mikäli et ole kirjautuneena koneelle järjestelmänvalvojan oikeuksilla, käynnistä asennus klikkaamalla hiiren oikealla ProdLibSetup.exe-tiedoston päällä ja valitse vaihtoehto suorita järjestelmänvalvojana. Kuva 1. Aloita asennus tuplaklikkaamalla ProdLibSetup.exe-tiedostoa. Aloita asennus ja seuraa näytön ohjeita. Kuva 2. Jatka asennusta valitsemalla Next

5 Kuva 3. Hyväksy lisenssiehdot valitsemalla I accept the agreement ja valitse Next Kuva 4. Vahvista asetukset ja aloita asennus valitsemalla Install

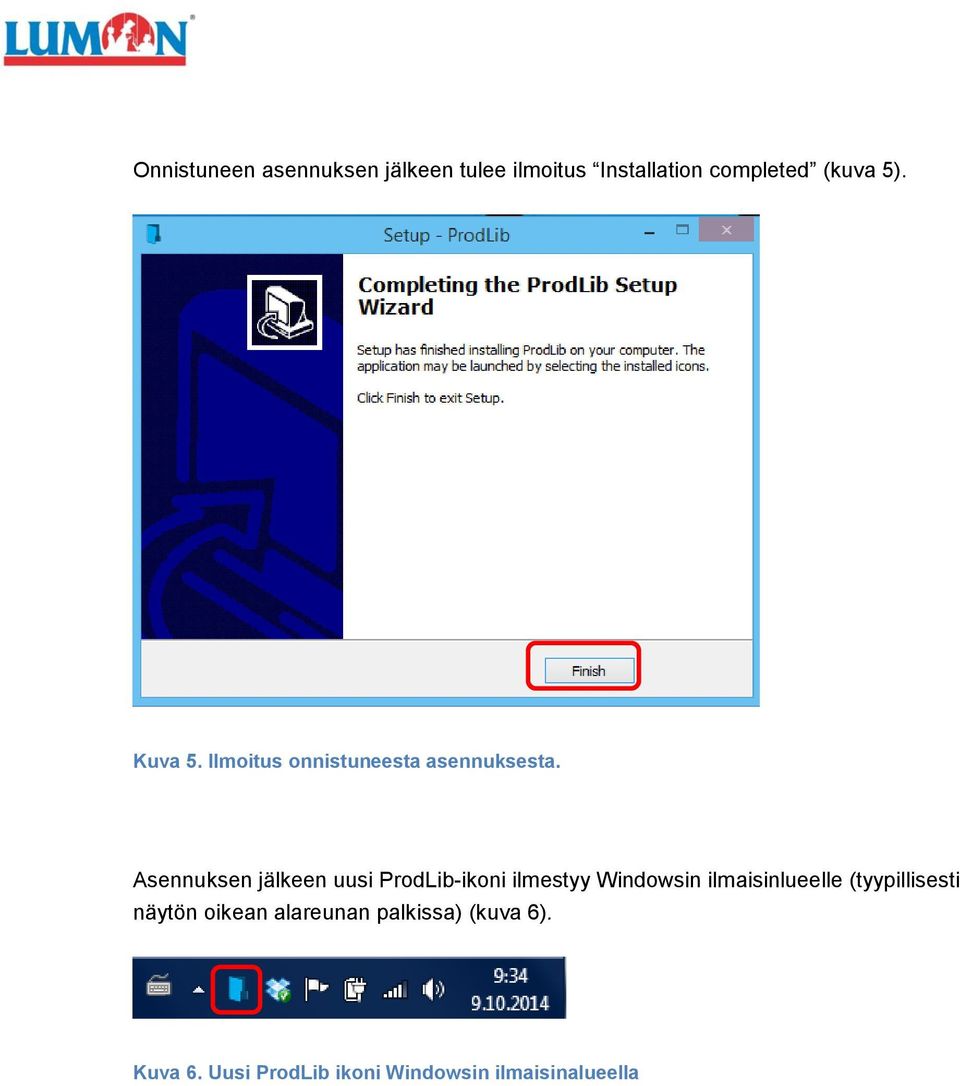

6 Onnistuneen asennuksen jälkeen tulee ilmoitus Installation completed (kuva 5). Kuva 5. Ilmoitus onnistuneesta asennuksesta. Asennuksen jälkeen uusi ProdLib-ikoni ilmestyy Windowsin ilmaisinlueelle (tyypillisesti näytön oikean alareunan palkissa) (kuva 6). Kuva 6. Uusi ProdLib ikoni Windowsin ilmaisinalueella

7 3. Sovelluksen rekisteröiminen Sovelluksen asennuksen jälkeen käyttäjän tulee rekisteröidä ohjelma, sekä ladata käytettävä sisältö. Asennuksen päätyttyä aukeaa ikkuna ProdLib Library Manager. Siirry välilehdelle Available Libraries ja valitse valmistajan kohdalla Install. Kuva 7. Valitse Install valmistajan kohdalla käynnistääksesi sisällön lataus. Install-napin painalluksella aukeaa rekisteröinti-ikkuna. Valitse Register ja täytä avautuvaan ikkunaan tarvittavat tedot Kuva 8. Jatka rekisteröitymistä valitsemalla Register

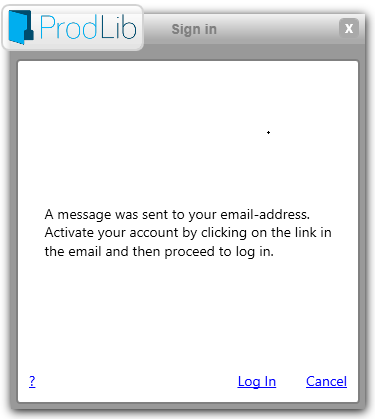

8 Kuva 9. Täytä yhteystiedot ja jatka rekisteröitymistä klikkaamalla nuolta eteenpäin Kun lomake on lähetetty, saat automaattisen viestin ilmoittamaasi sähköpostiosoitteeseen. Viestissä on aktivointilinkki, jota klikkaamalla käyttäjätili aktivoituu. Kun olet klikannut linkkiä, voit jatkaa eteenpäin valitsemalla Log In (kuva 10). Huom! Mikäli et saa rekisteröinnin aktivointiviestiä muutaman minuutin kuluessa, varmista sähköpostin roskapostilaatikko siltä varalta, että viesti on suodatettu roskapostiksi. Kuva 10. Kirjautuminen palveluun

9 4. Sisällön lataaminen Kun rekisteröinti on suoritettu onnistuneesti, pyydetään käyttäjää vielä hyväksymään loppukäyttäjän lisenssisopimus (EULA). Sopimuksen hyväksymisen jälkeen käynnistyy sisällön lataus, joka internet yhteydestä riippuen kestää noin 2-10 minuuttia. Kun sisältö on latautunut, on sovellus valmiina käyttöön. Kuva 12. Loppukäyttäjän lisenssisopimuksen hyväksyntä

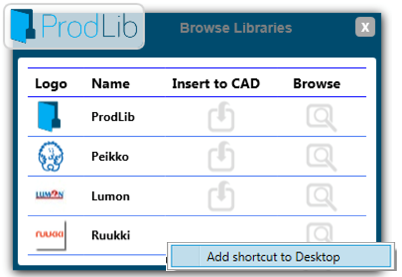

10 5. Peruskäyttö Sovellusta voi käyttää Stand-alone-versiona ilman AutoCAD-ohjelmaa, tai yhdessä AutoCAD- ja AutoCAD LT -ohjelmien kanssa. Tässä luvussa kerrotaan lyhyesti peruskäytöstä eri ympäristöissä. 5.1 Käyttäminen Stand-alone-versiona Sovellusta voi käyttää tuotteiden ja tuotteisiin liittyvien teknisten dokumenttien selailuun. Helpoin tapa tähän on luoda pikakuvake suoraan työpöydälle, josta tuoteselaimen voi käynnistää. Luo pikakuvake seuraavasti: Käynnistä ProdLib Library manager [1] klikkaamalla ProdLib-ikonia Windowsin ilmaisualueella ja valitse Browse libraries [2] [2] [1] Kuva 13. Käynnistä Library manager Siirry avautuvassa näkymässä haluamasi kirjaston päälle ja klikkaa hiiren oikealla näppäimellä ja valitse Add shortcut to Desktop. Kuva 14. Pikakuvakkeen luominen Kuva 15. Käynnistä tuoteselain tuplaklikkaamalla työpöydän pikakuvaketta

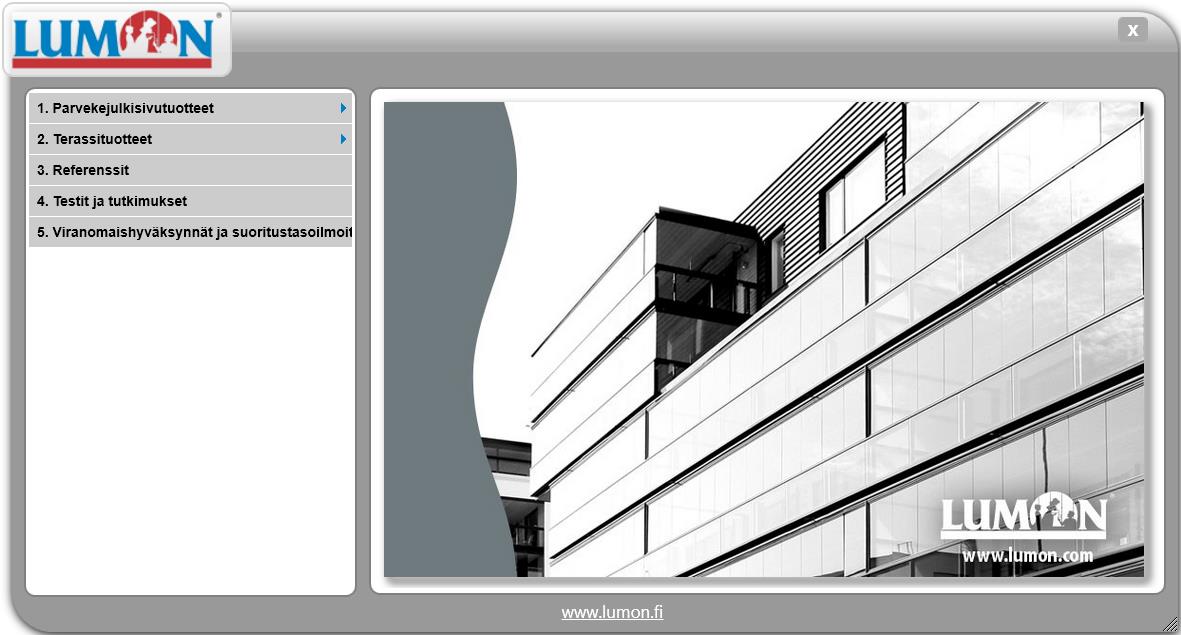

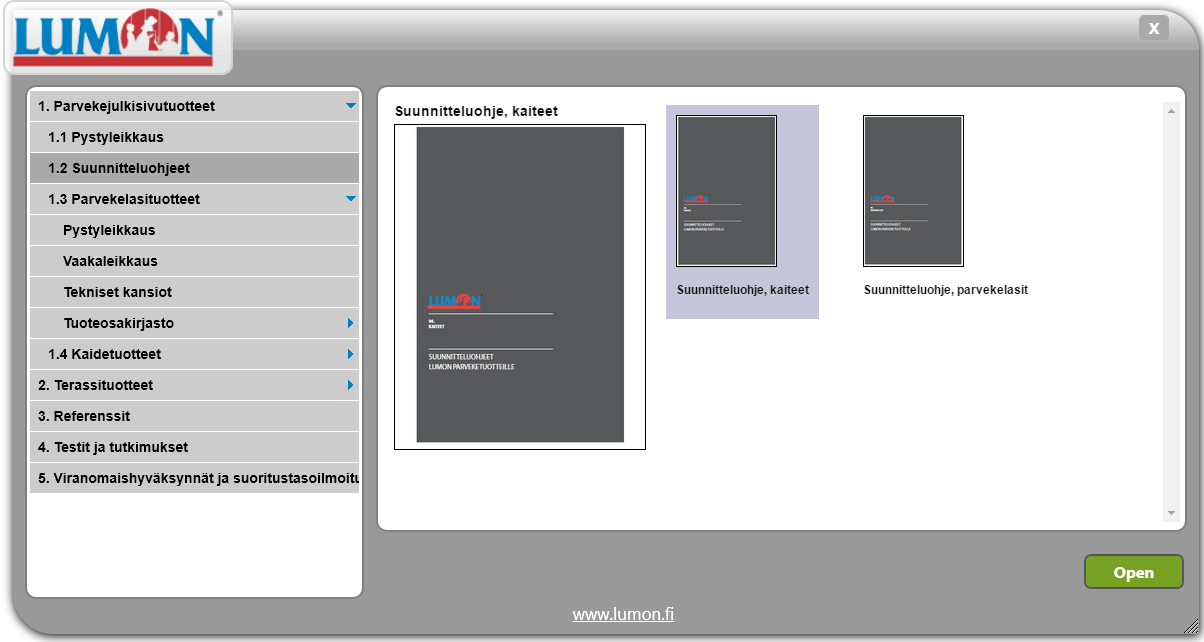

11 Kuva 16. Tuoteselaimen perusnäkymä Kuva 17. Esimerkiksi suunnitteluohjeet voi avata selaimen kautta oletus-pdf-ohjelmaan

12 5.2 Sovelluksen käyttäminen AutoCAD-ohjelman kanssa Mikäli AutoCAD-ohjelmaa käytetään hyödyntäen Ribbon-valikkojärjestelmää, tulee tuoteselain näkyviin suoraan valikkojärjestelmään. Valmistajan tuoteselaimen ja tuotteiden lisäyksen AutoCAD-ohjelmaan voi käynnistää suoraan ProdLib-valikosta. Kuva 18. Tuoteselaimen käyttö AutoCAD-ohjelmassa. Valitse ProdLib-välilehti ja sieltä valmistaja. Selaa haluttuun tuotteeseen ja lisää kuva suoraan projektiin valitsemalla "Insert"

13 5.3 Tuoteselaimen käyttäminen AutoCAD LT -ohjelman kanssa sekä käytettäessä Classic menu -järjestelmää AutoCADissä Käytettäessä ProdLib-tuotekirjastoa AutoCAD LT -ohjelman kanssa tai käytettäessä AutoCAD Classic menu -järjestelmää, käytetään sovellusta erillisenä kelluvana ohjelmana. Käynnistä sovellus valitsemalla ProdLib (kuten kohdassa 5.1), ja valitse valmistaja kohdasta Insert to CAD. Kuva 19. Käynnistä AutoCAD LT:n kanssa toimiva käyttöliittymä kohdasta "Insert to CAD Valitse avautuvasta käyttöliittymästä haluttu kuva tai detalji ja lisää se AutoCADiin valitsemalla Insert. Kuva 20. Kuvan tai detaljin lisääminen Määrittele AutoCADissä lisäyspiste, ja skaalauskertoimet (sekä x- että y-suunnassa skaalauskerroin on 1).

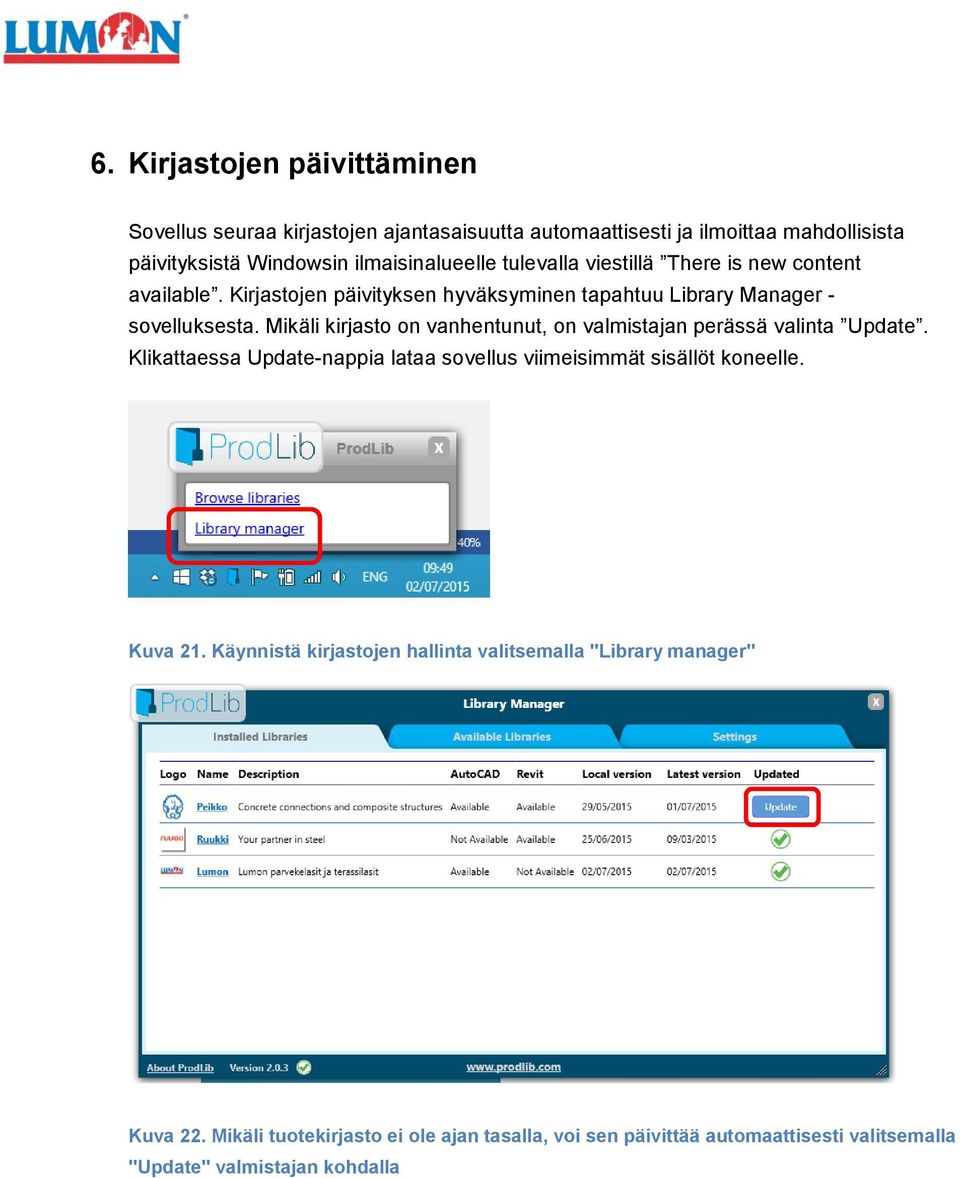

14 6. Kirjastojen päivittäminen Sovellus seuraa kirjastojen ajantasaisuutta automaattisesti ja ilmoittaa mahdollisista päivityksistä Windowsin ilmaisinalueelle tulevalla viestillä There is new content available. Kirjastojen päivityksen hyväksyminen tapahtuu Library Manager - sovelluksesta. Mikäli kirjasto on vanhentunut, on valmistajan perässä valinta Update. Klikattaessa Update-nappia lataa sovellus viimeisimmät sisällöt koneelle. Kuva 21. Käynnistä kirjastojen hallinta valitsemalla "Library manager" Kuva 22. Mikäli tuotekirjasto ei ole ajan tasalla, voi sen päivittää automaattisesti valitsemalla "Update" valmistajan kohdalla

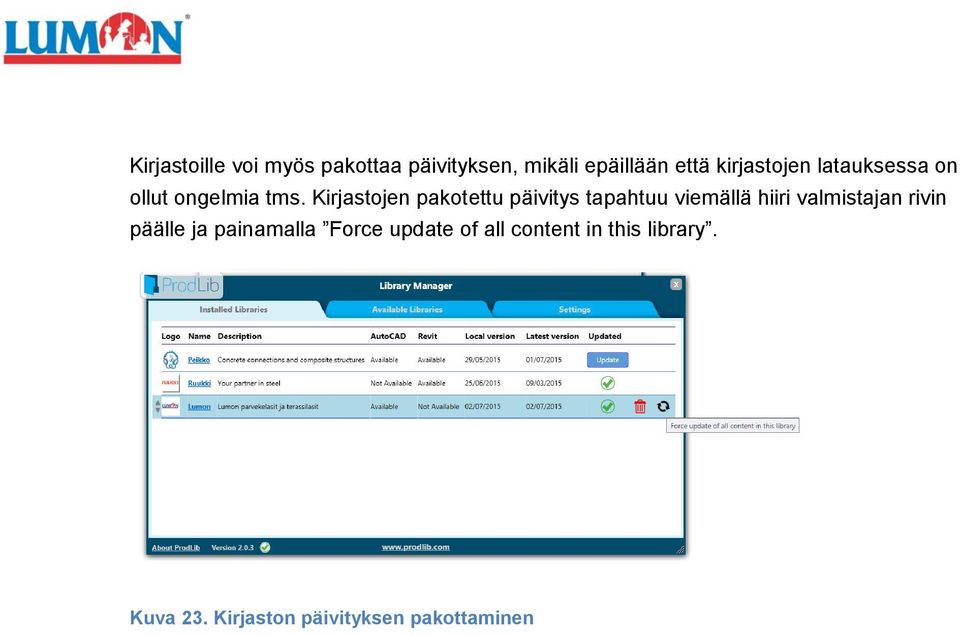

15 Kirjastoille voi myös pakottaa päivityksen, mikäli epäillään että kirjastojen latauksessa on ollut ongelmia tms. Kirjastojen pakotettu päivitys tapahtuu viemällä hiiri valmistajan rivin päälle ja painamalla Force update of all content in this library. Kuva 23. Kirjaston päivityksen pakottaminen
