1 TIA Selection Tool

2 1 (60) Sisällysluettelo TIA Selection Tool (versio 10.0)... 2 Hinnallisen työkalun käynnistäminen... 4 Työkalun käynnistäminen ilman hintoja... 5 TIA Selection Tool offline version lataaminen... 6 TIA Selection Tool -työkalun pikaohje... 7 Uuden projektin luominen... 7 Logiikkaohjaimen lisääminen... 9 Tuotteiden tekniset tiedot helposti Projektin tallentaminen Muiden komponenttien lisääminen projektiin Paneelin lisääminen I/O-aseman lisääminen TeollisuusPC:n lisääminen Profinet-kytkimen lisääminen RFID:n lisääminen SITOP-Teholähteen lisääminen Pehmokäynnistin Taajuusmuuntajan lisääminen Tuotteiden hakeminen Product search:lla Migraatio Automaatio-ohjelmien ja päivitysten valinta Industry Mall ja CAx-työkalun yhteiselo TIA Selection Tool -työkalun kanssa Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

3 2 (60) TIA Selection Tool (versio 10.0) Kun määritellään yksittäisen logiikka-aseman tai ison järjestelmän kokoonpanoa, kannattaa määrittelyssä käyttää helppokäyttöistä TIA Selection Tool -työkalua. Työkaluun voi tutustua tämän kirjallisen ohjeen lisäksi myös opasvideon avulla. Videon löydät web-sivulta ja valitsemalla ohjeet: Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

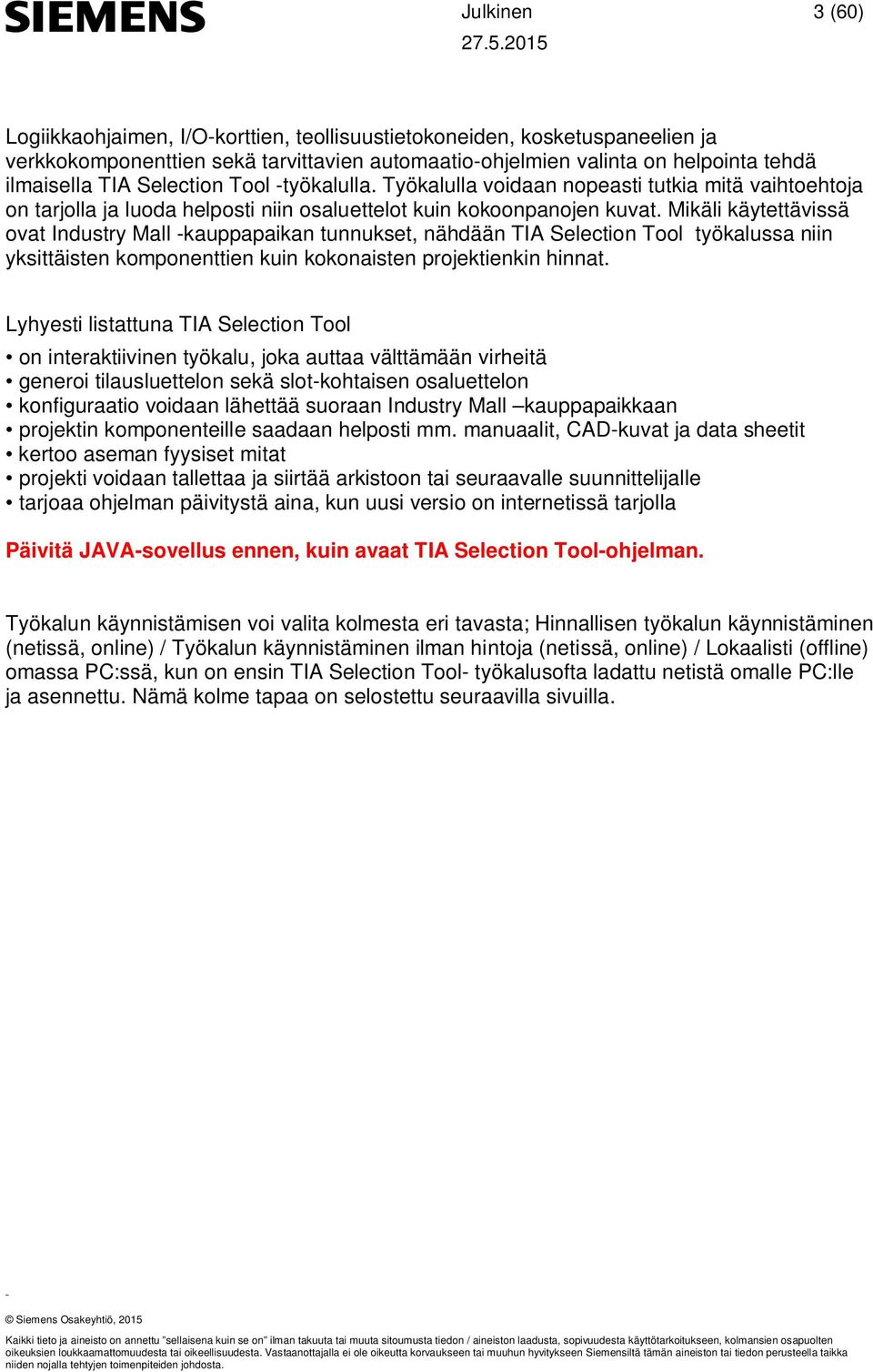

4 3 (60) Logiikkaohjaimen, I/O-korttien, teollisuustietokoneiden, kosketuspaneelien ja verkkokomponenttien sekä tarvittavien automaatio-ohjelmien valinta on helpointa tehdä ilmaisella TIA Selection Tool -työkalulla. Työkalulla voidaan nopeasti tutkia mitä vaihtoehtoja on tarjolla ja luoda helposti niin osaluettelot kuin kokoonpanojen kuvat. Mikäli käytettävissä ovat Industry Mall -kauppapaikan tunnukset, nähdään TIA Selection Tool työkalussa niin yksittäisten komponenttien kuin kokonaisten projektienkin hinnat. Lyhyesti listattuna TIA Selection Tool on interaktiivinen työkalu, joka auttaa välttämään virheitä generoi tilausluettelon sekä slot-kohtaisen osaluettelon konfiguraatio voidaan lähettää suoraan Industry Mall kauppapaikkaan projektin komponenteille saadaan helposti mm. manuaalit, CAD-kuvat ja data sheetit kertoo aseman fyysiset mitat projekti voidaan tallettaa ja siirtää arkistoon tai seuraavalle suunnittelijalle tarjoaa ohjelman päivitystä aina, kun uusi versio on internetissä tarjolla Päivitä JAVA-sovellus ennen, kuin avaat TIA Selection Tool-ohjelman. Työkalun käynnistämisen voi valita kolmesta eri tavasta; Hinnallisen työkalun käynnistäminen (netissä, online) / Työkalun käynnistäminen ilman hintoja (netissä, online) / Lokaalisti (offline) omassa PC:ssä, kun on ensin TIA Selection Tool- työkalusofta ladattu netistä omalle PC:lle ja asennettu. Nämä kolme tapaa on selostettu seuraavilla sivuilla. Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

5 4 (60) Hinnallisen työkalun käynnistäminen Työkalun voi käynnistää ja sitä voi käyttää ilman Industry Mall kauppapaikkaan kirjautumista. Kirjatuneena nähdään kuitenkin työkalussa tuotteiden hinnat. Muilta osin kaikki toiminnallisuudet ovat samoja sekä kirjautuneena että kirjautumatta. Mikäli kauppapaikan tunnukset ovat käytössä, kannattaa niitä käyttää. Jotta hinnat näkyisivät, kirjautuminen Industry Mall:iin tulee tehdä ennen työkalun käynnistämistä. Sen voi tehdä esimerkiksi tässä näkymässä. Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

6 5 (60) Työkalun käynnistäminen ilman hintoja TIA Selection Tool voidaan käynnistää myös suoraan suomenkieliseltä web-sivulta. Tällöin siinä ei näy hintoja ellei etukäteen ole jo ollut kirjautuneena Industry Malliin. Web-sivu löytyy osoitteesta: Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

7 6 (60) TIA Selection Tool offline version lataaminen Jos sinulla ei ole aina pääsyä internettiin, voit ladata TIA Selection Tool offline version koneelle seuraavasta osoitteesta: Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

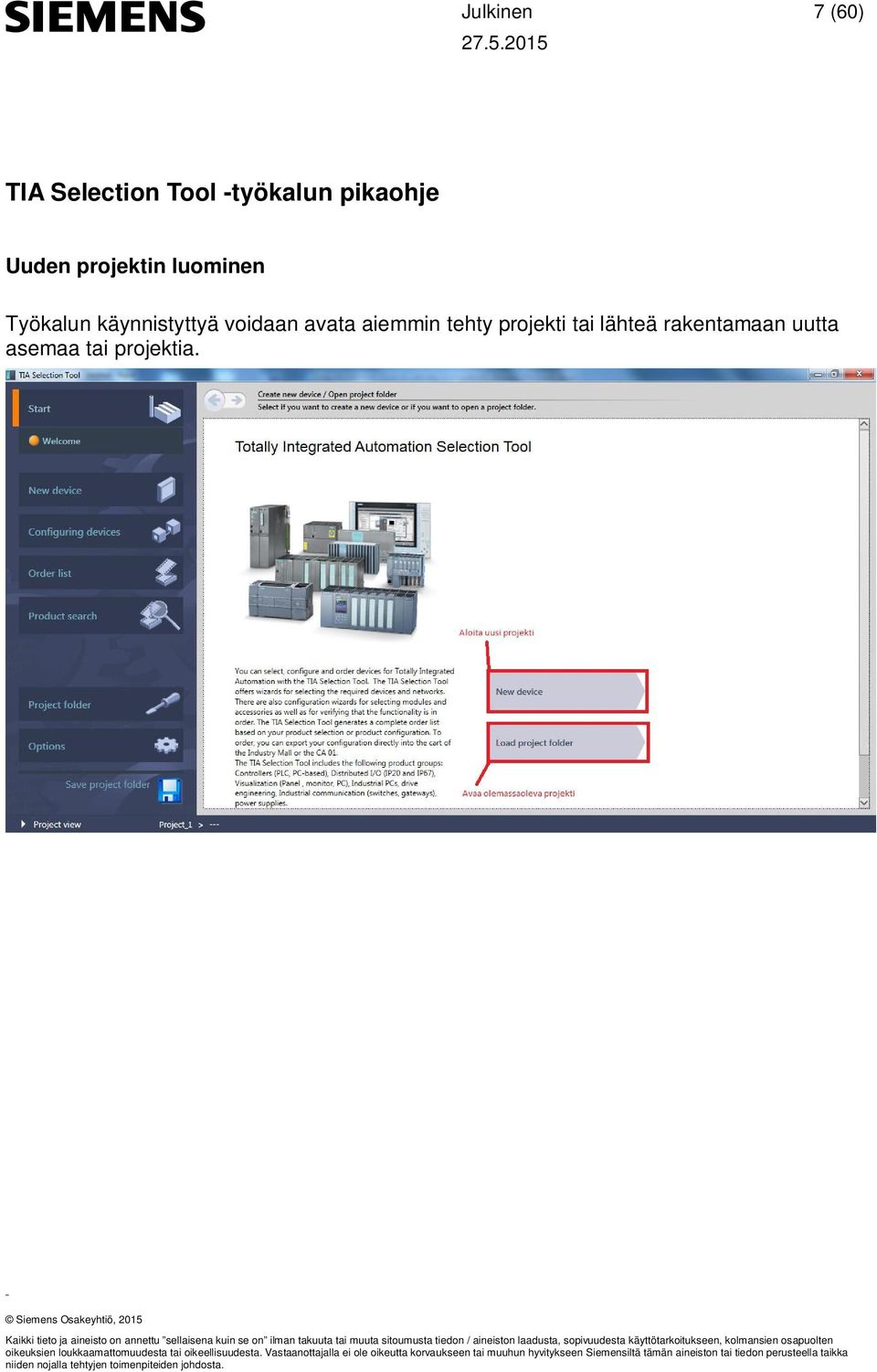

8 7 (60) TIA Selection Tool -työkalun pikaohje Uuden projektin luominen Työkalun käynnistyttyä voidaan avata aiemmin tehty projekti tai lähteä rakentamaan uutta asemaa tai projektia. Kaikki tieto ja aineisto on annettu sellaisena kuin se on ilman takuuta tai muuta sitoumusta tiedon / aineiston laadusta, sopivuudesta käyttötarkoitukseen, kolmansien osapuolten oikeuksien loukkaamattomuudesta tai oikeellisuudesta. Vastaanottajalla ei ole oikeutta korvaukseen tai muuhun hyvitykseen Siemensiltä tämän aineiston tai tiedon perusteella taikka niiden nojalla tehtyjen toimenpiteiden johdosta.

9 8 (60) Työkalusta löytyvät monipuolisesti tarvittavat automaatiokomponentit.

10 9 (60) Logiikkaohjaimen lisääminen Tehdään esimerkin vuoksi uusi kokoonpano joka koostuu S sarjan logiikkaohjaimesta, hajautetusta I/O-asemasta, ohjauspaneelista, paneeli PC:stä ja Profinet-kytkimestä. Ensin lisätään S logiikkaohjain projektiin (New device -> Controllers -> Simatic S >Set up device). Kun uusi asema on luotu, päästään sen rakennetta määrittelemään painamalla Set up device. 1: 2: 3: 4:

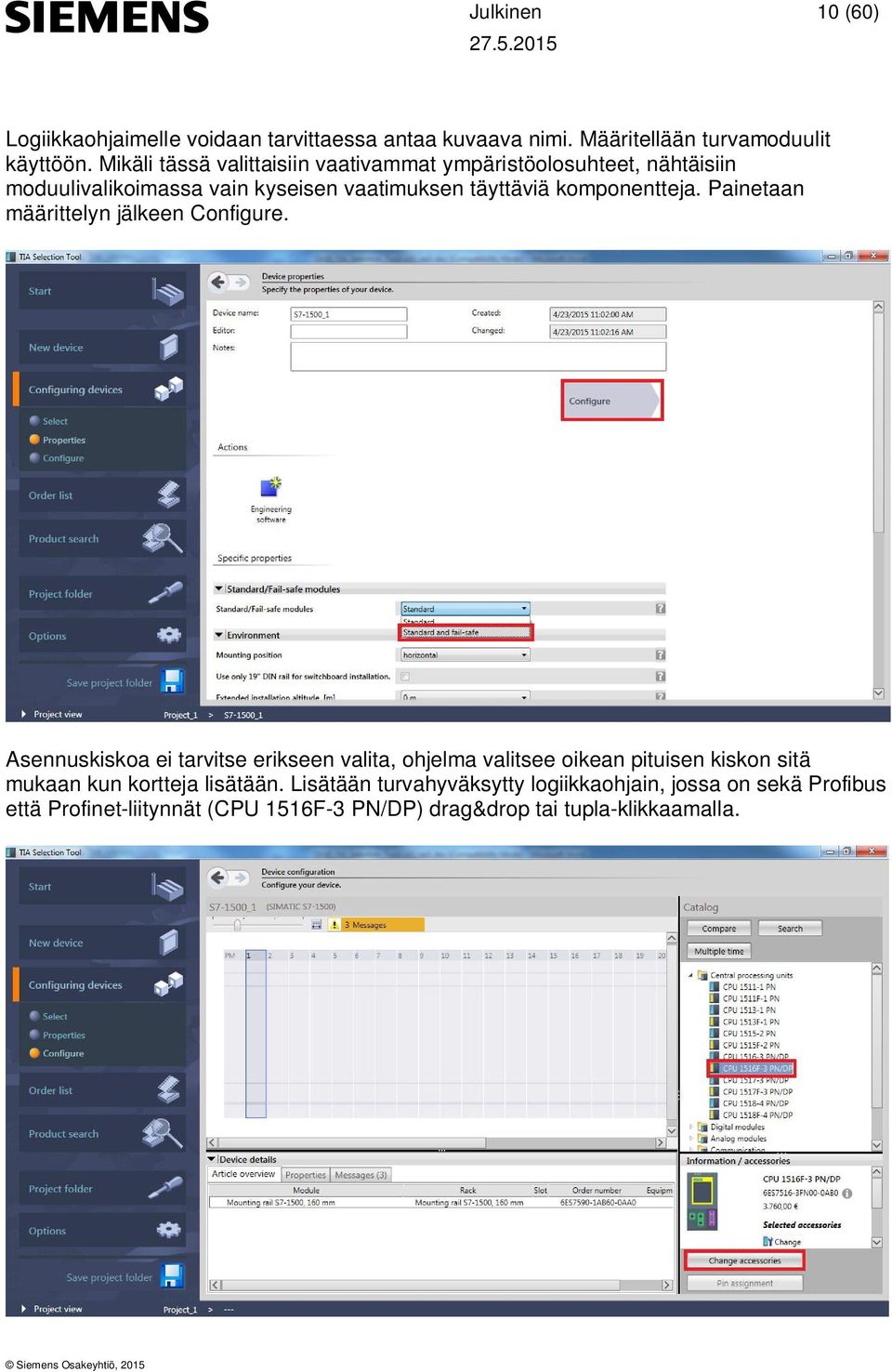

11 10 (60) Logiikkaohjaimelle voidaan tarvittaessa antaa kuvaava nimi. Määritellään turvamoduulit käyttöön. Mikäli tässä valittaisiin vaativammat ympäristöolosuhteet, nähtäisiin moduulivalikoimassa vain kyseisen vaatimuksen täyttäviä komponentteja. Painetaan määrittelyn jälkeen Configure. Asennuskiskoa ei tarvitse erikseen valita, ohjelma valitsee oikean pituisen kiskon sitä mukaan kun kortteja lisätään. Lisätään turvahyväksytty logiikkaohjain, jossa on sekä Profibus että Profinet-liitynnät (CPU 1516F-3 PN/DP) drag&drop tai tupla-klikkaamalla.

12 11 (60) Klikkaamalla info-painiketta pääset datasivulle, josta voit nädä cpu:n muistimäärän. Näistä tiedoista pystyt laskemaan minimi muistikortin koon, esim. Working memory 1,5MB+5MB data= 6,5MB. Tuloksen pohjalta valitaan logiikkaohjaimelle muistikortti, jonka koko on 12 MB (Huomioi muistikortin koossa mahdolliset webserverin sivut). Määritelty tuote lisätään tuplaklikkaamalla sitä. Huomaa, että tuotteen hinta on näkyvillä vain silloin kun käytössä ovat Industry Mall tunnukset.

13 12 (60) Kalustetaan logiikkaohjaimen yhteyteen myös 3A PM 70W teholähde (valikosta kohta "Power supplies") sarjan powereissa PM-powereita käytetään cpu:n pääpowerina ja PSpowereita käytetään I/O-korttien välissä, kun halutaan segmentoida syöttöjä tai PM-powerin kapasiteetti loppuu kesken. Powerin lisäämisen jälkeen lisätään vielä 32 kanavainen digitaalitulo. IO-kortteja valittaessa voidaan valita miten toimitaan etupistokkeen kanssa. I/Okortti toimitetaan aina ilman etupistoketta, joten etupistoke pitää tilata erikseen. Valitaan tälle kortille etupistoke ruuviliitynnällä.

14 13 (60) Lisätään seuravaksi 32 kanavainen tulokortti ja vaihdetaan sille etupistokkeen tyyppiä klikkaamalla Information/accessories -ikkunasta Change, jonka alta löytyvät mm. valmiiksi johdotetut etupistokkeet. Toinen vaihtoehto olisivat johdinsarjat, jotka muodostuvat liittimestä, välikaapelista ja erillisestä kytkentäyksiköstä. Vaihtoehtoja havainnollistavat kuvat alla. Valitaan 3,2m pitkä valmiiksi johdotettu etupistoke.

15 14 (60) Tuotteiden tekniset tiedot helposti Tuotteita valitessa päästään monien tuotteiden kohdalta suoraan käsiksi käyttöohjeeseen klikkaamalla alla näkyvässä kuvassa näkyvää kysymysmerkkiä. Tällöin selaimeen avautuu kyseisen kortin tuotesivu, jolta saa ladattua mm. käyttöohjeen, sertifikaatit ja muut tiedot.

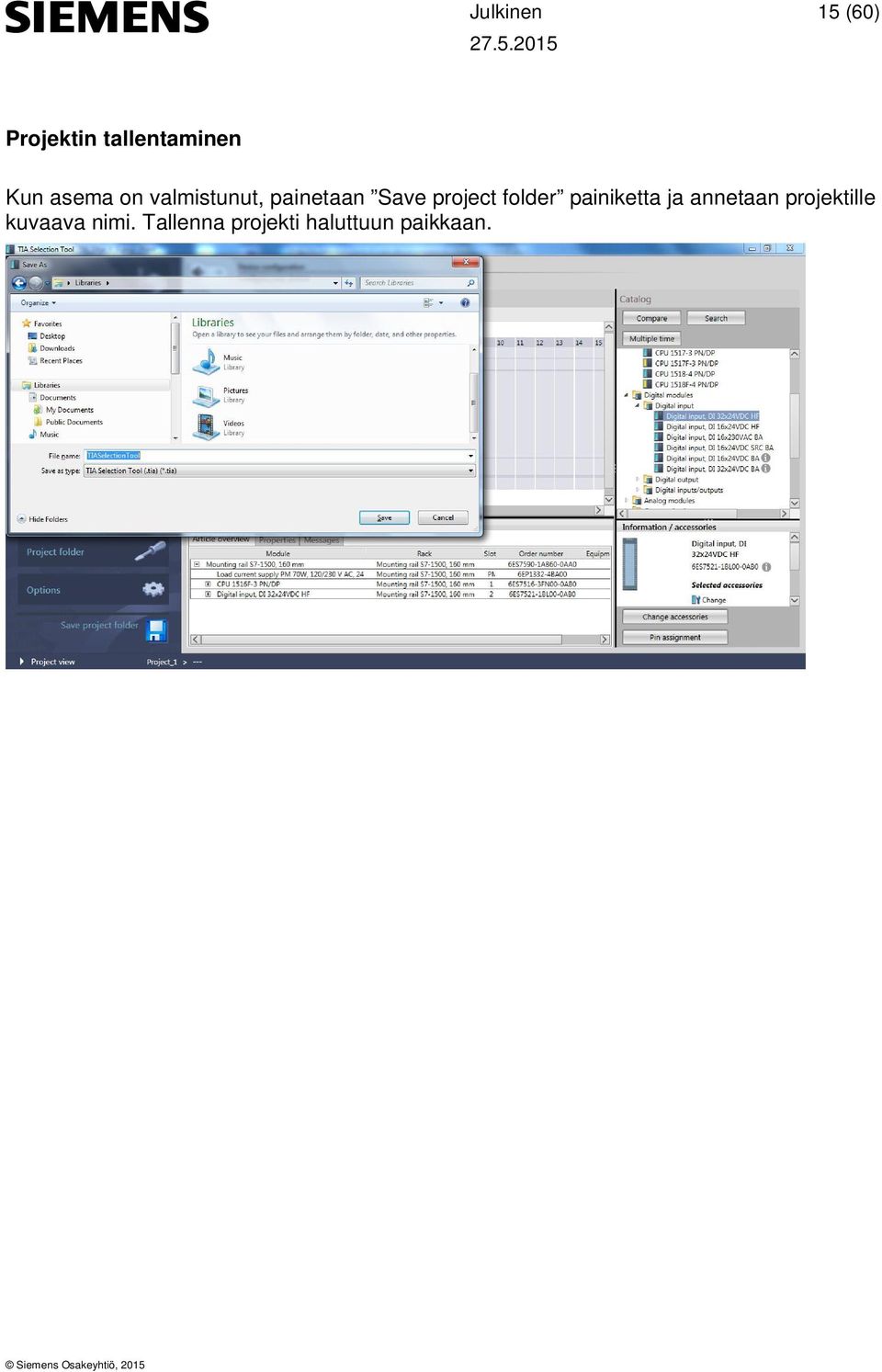

16 15 (60) Projektin tallentaminen Kun asema on valmistunut, painetaan Save project folder painiketta ja annetaan projektille kuvaava nimi. Tallenna projekti haluttuun paikkaan.

17 16 (60) Muiden komponenttien lisääminen projektiin Paneelin lisääminen Lisätään seuraavaksi kosketuspaneeli painamalla vasemman ylänurkan New device - valintaa ja sen jälkeen Panels. Valitaan vielä Selection with wizard. Valitaan 12 paneeli, josta löytyy USB-liitin. Sopiva tuote löydetään syöttämällä Display - valikon kohtaan Screen diagona Nyt näet Possible systems - valikossa kaikki 12 paneelit

18 17 (60) Kun oikea näytön koko on valittu, laitetaan Interfaces -valikon kohtaan Number of USB ports 1 kpl. Tämän jälkeen ohjelma näyttää tuotteet, jotka ovat 12 ja niistä löytyy vähintään 1 kpl USB-portteja. Valitaan listalta TP1200 Comfort paneeli ja painetaan Create device - painiketta.

19 18 (60) Kun paneeli on luotu, voit lisätä lisätarvikkeita klikkaamalla Accessories -kohtaa. Sieltä pystyt lisäämään mm. Muistikortteja, suojakalvoja, Liittimiä, adaptereita, yleisiä HMIlisätarvikkeita ja kiinnikkeitä.

20 19 (60) I/O-aseman lisääminen Vastaavalla tavalla lisätään ET 200SP tuoteperheen I/O-asema. New device -> IO system - > Simatic ET 200SP. Valitaan ET 200SP määrittelysivulla käyttöön Standard + Fail-safe korti, ei muita muutoksia.

21 20 (60) Valitaan käyttöön Profinet liityntäinen ET200SP-asema tuplaklikkaamalla sitä hakemistopuussa. Tämän jälkeen valitaan Bus adapter 2xRJ45 -liitäntä, missä on kaksi RJ45 liitintä. Muut vaihtoehdot ovat Bus adapter 2xFC -liitäntä, missä on fast connection liitin ja Bus adapter 2xSCRJ, fiber optic cable -liitin, kuituliitäntää varten.

22 21 (60) Seuraavaksi kalustetaan DI-kortti joka toimii myös tehonjako korttina ja sen perään loput tavalliset ja turvakortit. Huomaa, että ET200SP-asemassa tulee aina elektroniikkaosan lisäksi tilata erikseen pohjalevy. Elektroniikkaosa kiinnittyy pohjalevyyn, joka toimii samalla liitinterminaalina. TIA Selection Tool -työkalua käytettäessä tämä valinta tehdään ruudun alaosasta. Oletuksena tehty valinta on usein hyvä eikä sitä pääsääntöisesti ole syytä muuttaa. Näkyvillä ovat kaikki kyseiseen korttiin sopivat pohjalevyt eli kaikki näkyvillä olevat moduulit ovat hyviä vaihtoehtoja. Oletuksena valittu on yleensä ominaisuuksiltaan laajin (eniten liityntöjä). Valitaan kortti raahaamalla se kokoonpanoon tai tuplaklikkaamalla valittavaa korttia hakemistopuussa. Mikäli et näe jonkun tuotteen hintaa vaikka olet käynnistänyt työkalun Industry Malliin kirjautuneena, klikkaa listasta viereistä tuotetta. Palaa tämän jälkeen takaisin tuotteeseen, jonka hinta ei näkynyt ja sen pitäisi ilmestyä. Lisätään 16 kanavaa tulo- ja lähtökortteja, joiden tyyppi on High Feature. High Feature korteissa on mm. johdinkatkon ja oikosulun havainnointi. Näistä saadaan ilman ohjelmointia virhesanomat S7 logiikkaohjaimelle ja operointipaneelille. Aloitetaan valitsemalla DI 8x24VDC/0,5A HF-kortti ja tupla klikataan sitä. Valikosta pystyy valitsemaan kortin pohjalevyn tyypin, että tuleeko siihen 10kpl AUX-liitin vai ei.

23 22 (60) Lisätään DO-kortit valitsemalla oikea tyyppi ja kirjoittamalla Multiple time ponnahdusikkunan alempaan kohtaan haluttu liityntöjen määrä. Huomioi, että Apply -painike aktivoituu vasta kun olet painanut enteriä. Kun lisätään DO-kortit valitaan ensimmäisen kortin kohdalla with infeed, jolla erotetaan tuloja lähtökorttien jänniteryhmät.

24 23 (60) Kun tulokortteja vastaavalla tavalla on lisätty I/O-asemaan myös 8DO 8x24VDC/0.5A HFkortit, lisätään vielä turvakortit F-DI 8x24VDC HF ja F-DQ 4x24VDC/2A PM HF. Turvakortin pohjalevy on oletuksena ilman AUX-liityntää, joten vaihdetaan pohjamoduulin tyyppiä, jotta saamme myös turvakortille AUX-liittimet.

25 24 (60) Siirrytään seuraavaksi tutkimaan "Limits"-välilehteä (ja vaihdetaan samalla tutkittava asema ET200SP-asemaksi). "Limits"-välilehdellä nähdään mm. aseman fyysinen koko. Kyseinen välilehti löytyy klikkaamalla ensin vasemmasta alakulmasta Project view.

26 25 (60) Lisäksi nähdään ET200SP-aseman kunkin tehonjakoryhmän kuormitus. Laskennassa on käytetty 50% maksimilähtövirrasta. Osoitealueen käytöstä nähdään laskelma ("Adress space"). Mikäli I/O-asema kytketään jonkin muun kuin Siemens-logiikkaohjaimen perään, tulee maksimissaan 1430 tavun rajoitusta noudattaa. Siemens logiikkaohjain pystyy tämän rajoitteen kiertämään eikä se rajoita I/O-aseman laajuutta. "Potential Distribution" -välilehdellä nähdään havainnekuva, josta mm. AUX-liitynnän yhdistyminen näkyy. Useampaa tehonjakomoduulia käytettäessä voidaan joko yhdistää AUXlinjat edeltävään tehonjakoryhmään tai katkaista AUX-linja tehonjakoryhmän vaihtuessa (kts. kuva alla). Tämä mahdollistaa AUX-liityntöjen monipuolisen käytön. Osa niistä voi toimia esimerkiksi maatasona ja osaan voidaan kytkeä 24VDC tai vaikka 230VAC. Palataan takaisin Portal view -näkymään painamalla Portal view -painiketta.

27 26 (60) I/O-asema on valmis ja voidaan tutkailla koko projektin osaluetteloa Portal"-näkymän Order list" -välilehdellä. Luettelossa havaitaan mm. mikä on tietyn I/O-kortin pakkauskoko.

28 27 (60) TeollisuusPC:n lisääminen Lisätään seuraavaksi teollisuus -PC painamalla vasemman ylänurkan New device valintaa ja seuraavaksi Industrial PCs. Valitaan projektiin sellainen teollisuus PC, josta löytyy pc:n lisäksi näyttö. Valitaan SIMATIC IPC277D(Panel PC). Konfiguraation avauduttua valitaan ensin sopivan kokoinen näyttö, tässä tapauksessa 12. Sitten määritetään alla listatut ominaisuudet vastaavalla tavalla kuin tehtiin näyttöpaneelin koon valinta. Processor / RAM / NVRAM Drive Operating System Software configuration Atom E660 (1,3GHz), 2GB RAM 8 GB SIMATIC PC CompactFlash WES 7 SP1 32 Bit (CF from 4 GB/SSD) HMI: WinCC RT Advanced 512 PT

29 28 (60) Konfiguraation ollessa alla olevan mukainen voit mennä muihin valikkoihin ja paneeli pc tallentuu automaattisesti. Jos haluat valita näyttöön suojakalvoja tai muita lisävarusteita valitse vasemmasta valikkopalkista Accessories.

30 29 (60) Profinet-kytkimen lisääminen Lisätään seuraavaksi Scalance -kytkin painamalla vasemman ylänurkan New device valintaa ja seuraavaksi Industrial communication -> Industrial ethernet Switches Scalance X. Valitaan projektiin sellainen kytkin, joka kuuluu Scalance X tuoteperheeseen, joten valitaan Family -valikosta tämä

31 30 (60) Managed/Unmanaged valikosta valitaan Managed, joka tarkoittaa konfiguroitavaa ja diagnostiikka ominaisuudet sisältävää kytkintä. Seuraavaksi Environment -valikosta valitsemme oikean IP-suojausluokan eli IP65. Valitaan SCALANCE X208PRO ja painamme sen jälkeen oikeasta alakulmasta Create device nappulaa

32 31 (60) Painetaan vielä lopuksi Order list -nappulaa, jolloin siirrytään tilausluettelo-näkymään.

33 32 (60) RFID:n lisääminen Valitaan New device->simatic Ident->RFID system->set up device->configure. Valitaan luku etäisyys 300mm, Transponderin muisti 512byte, Transponderin koko välillä 20x20mm ja 50x50mm, Transponderin käyttölämpötila alle 100 C, Multi-tag mode No, Yhteys Profinet, Ex sovellus No, Systeemi RF200. Kun speksit ovat laitettu klikataan Reader and transponder -kohtaa

34 33 (60) Valitaan 5kpl MDS D642 transponderi, 5kpl RF290R Readereitä ja 5kpl ANT D5 Antenneja. Tämän jälkeen klikataan Interface -kohtaan. Interface -valikosta valitaan yhteys tyyppi Siemens communication module, 3kpl RF170C RFID communication module ja 3kpl CM RFID 2xM12 8-pin - connection moduulia. Tämän jälkeen klikataan Connecting cable -kohtaa.

35 34 (60) Connecting cables -kohdasta valitaan 3kpl 2m ja 2kpl 5m pitkiä SIMATIC RF, MV - kaapeleita. Yhteenvetoa päästään katsomaan klikkaamalla Overview -kohdasta Yhteenveto valituista tuotteista ja niiden hinnat, jos olet kirjautunut Industry mall:n ennen Tia Selection Toolin avaamista.

36 35 (60) SITOP-Teholähteen lisääminen Lisätään projectiin SITOP-tehonlähde New device ja SITOP-tuoteperhe. Voit vertailla powereita keskenään valitsemalla Comparison.

37 36 (60) Valitaan vertailtavat tuotteet, tässä tapauksessa SITOP PSU100C, 1-Phase, 24VDC/4A ja SITOP PSU100S, 1-Phase, 24VDC/5A. Takaisin powerien valintaan pääset painamalla comparison-painiketta. Valitaan Input voltage kohdasta 1-phase AC.

38 37 (60) Output current kohdasta valitaan 5A, valitaan SITOP-smart poweri ja painetaan create device-painiketta. Accessories -valikosta löydät redutantti-modulit ja selectiivi-modulit

39 38 (60) Pehmokäynnistin Moottoria varten tarvitaan pehmokäynnistin. Valinta aloitetaan valitsemalla Industrial control - tuotealue. Ja Industrial control -tuotealueelta Soft starter SIRIUS 3RW, jonka jälkeen valitaan seuraavasta ikkunasta Setup device ja sitä seuraavasta ikkunasta Configure.

40 39 (60) Valitaan pehmokäynnistin joka vastaa moottoria jolla on seuraavat arvot: Nimellisvirta Ie=29A, nimellisteho Pe=15kW ja jännite V=230V AC. Lisätään laite ja valitaan profinet-kommunikointi.

41 40 (60) Taajuusmuuntajan lisääminen Valitaan taajuusmuuntaja 3-vaihe moottorille, jonka arvot ovat: U=400V, f=50hz, P=0.75kW, I=1.67A, n=28051/min ja M=2.6Nm. Aloitetaan valinta menemällä New device -> Motors and drives -> SINAMIC converter - > Set up device -> Configure Käynnistetään Drive Technology konfiguraattori klikkaamalla Start DT Configurator

42 41 (60) Syötetään vaihe, taajuus, linja jännite, teho ja valitaan SINAMICS G120-sarjan taajuusmuuntaja. Tämän jälkeen klikataan Continue Valitaan Power Module tyypiksi PM230, Kommunikoinniksi Profinet, ilman filtteriä ja Ohjaus yksiköksi CU240E-2PN. Tämän jälkeen klikataan Accessory.

43 42 (60) Accessories välilehdeltä valitaan Memort card With firmware ja Operaatio paneeliksi IOP. Tämän jälkeen klikataan Continue to Tia Selection Tool.

44 43 (60) Tuotteiden hakeminen Product search:lla Voit etsiä tuotteita syöttämällä tuotekoodin esim. 6ES7516-3FN00-0AB0. Samaan kenttään voit syöttää tekstin esim. cpu, jolloin näet kaikki saatavilla olevat cpu:t.

45 44 (60) Tuoteperhe valikosta voit valita oikean tuoteperheen, mikä tarkentaa mm. teksti hakua. Esim. Controllers. Tuotetyypillä voit valita oikean tuotteen tuoteperheestä. Esim SIMATIC S

46 45 (60) Migraatio Tällä toiminnolla pystyt päivittämään S ja S sarjan logiikat S sarjan logiikoihin, ET200S -> ET200SP ja ET200M -> ET200MP. Esimerkissä teemme ensiksi projektin alla oleville S7-300 sarjan tuotteille, jonka jälkeen migroimme laitteet 1500-sarjan laitteiksi. PS VDC, 5A CPU PN/DP Digital input 32DI Digital output 32DO 6ES7307-1EA01-0AA0 6ES7315-2EH14-0AB0+512kb muistikortti 6ES7321-1BL00-0AA0+front connector(spring) 6ES7322-1BL00-0AA0+front connector(spring) Valitaan vasemmalla puolella olevasta valikosta new device -> Controllers -> Simatic S > Set up device -> Configure. Tämän jälkeen valitse ylläolevan listan mukaiset laitteet. Kun konfigurointi on valmis, valitaan vasemmalla puolella olevasta valikosta Configuring devices -valikon alta Select

47 46 (60) Mennään hiirellä laitteen päälle ja painetaan hiiren oikeaa painiketta ja valitaan migrate. Ensiksi valitaan miten verkotus tapahtuu ja jätetäänkö Profibus-väylä projektiin. Sen jälkeen valitaan SIMATIC S7-300

48 47 (60) Option 1 kohdassa määritellään halutaanko käyttää ohjelman ehdottamaa cpu:ta vai valitaanko toisenlainen. Lisäksi voit määritellä moduulien maks. leveyden, asennus suunnan, min ja maks. lämpötilan. Tämän jälkeen valitaan Results. Result kohdasta näet mihin tuotteisiin vanha järjestelmä päivitetään ja myös hinnan, jos olet kirjautunut Industry mall:n ennen Tia Selection Toolin avaamista. Lopuksi valitaan Summary.

49 48 (60) Summaryssa valitaan että projekti luodaan uuteen projektiin ja sille annetaan oletusnimi. Lopuksi painetaan Apply. Migraatio logiin pääset painamalla migraatio valmis ponnahdusikkunassa olevaa tiedosto linkkiä.

50 49 (60) Migraatio logista näet tarkemmin miten vanhat tuotteet on korvattu ja mahdolliset varoitukset ja virheet. Kun suljet migraation ponnahdusikkunan näet migroidun tuotteen.

51 50 (60) Voit vaihtaa takaisin alkuperäisen projektin kansioon painamalla migraatio 1 -kohdasta ja valitsemalla haluttu kansio.

52 51 (60) Automaatio-ohjelmien ja päivitysten valinta TIA Selection Toolista löytyvät logiikkaohjainten, operointipaneelien ja valvomoiden ohjelmointiin tarvittavat työkalut. Työkalulla on helppo valita oikeat tuotteet sekä uusasennukseen että jo olemassaolevien ohjelmien päivittämiseen. Uusia ohjelmahankintoja tehtäessä on usein kustannustehokkainta hankkia ohjelmat sekä tietokone esiasennettuna. Siemens Field PG -ohjelmointilaite on kovaa käyttöä kestävä kannettava tietokone, jossa on vakiona automaatiomaailman rajapinnat (mm. Profibus, erilaisten muistikorttien lukijat sekä useampi ethernet-liityntä). Kun ollaan hankkimassa sekä HMI- että logiikkaohjelmistoa uutena asennuksena, ei hintaero pelkkien ohjelmien ja FieldPG:n välillä ole suuri. Tietokoneen hinta jää siis vähäiseksi. FieldPG:ssä ohjelmat ovat esiasennettuna ja lisenssien latausta vaille käyttövalmiina. Käydään esimerkkinä läpi tilanne, jossa käytössä on Step 7 V5.3 ohjelmisto. Se on tarkoitus päivittää uusimpaan ohjelmaan, jolla voidaan ohjelmoida S logiikka. Valitaan ensin New device ja alkuvalikosta kohta Software ja sen jälkeen Selection with Wizard

53 52 (60) Koska kyseessä on ohjelmiston päivitys, valitaan Software ja seuraavaksi kuvan mukaisesti S7-CPU, Simatic S ja S Seuraavaksi päätetään onko tarvetta myös turvaohjelmien konfigurointiin (koneturvallisuuden standardien täyttämiseksi). Tämän jälkeen valitaan halutaanko ohjelmoida uusimman TIA Portal -ympäristön lisäksi myös Classic Step 7 -ohjelmistolla. Step 7 Professional 2010 ympäristöä tarvitaan tyyppillisesti tilanteissa, joissa halutaan ylläpitää koneita ja laitteita. Uudet sovellukset kannattaa toteuttaa TIA Portal -ympäristössä. Tässä tapauksessa halutaan säilyttää vanhojen ohjelmien ylläpidon mahdollisuus eli valitaan niin sanottu Combo-lisenssi. Klikataan oikeasta alakulmasta STEP /V13 SP1 ja vielä ihan loppuun Create device.

54 53 (60) Nyt on valittu tuote, jota halutaan käyttää. Seuraavaksi jatketaan määrittelyä kertomalla mitkä ohjelmat ovat tällä hetkellä käytössä. Näin saadaan valittua oikeat päivitykset. Aluksi valitaan, että käytössä on jo Step 7 -ohjelmisto. Seuraavaksi määritellään tarkemmin mikä ohjelmaversio on käytössä. Tietyille ohjelmille on valittavissa toimitustavaksi Software Download, jolloin sekä ohjelman lisenssi että asennusmedia toimitetaan sähköisessä muodossa sähköpostia apuna käyttäen. Lisenssi ladataan tällöin Automation License Managerilla suoraan webistä. Samoin tehdään asennusmedian kanssa. Toimitusaika tällä toimitustavalla on huomattavan nopea. Kuvan esimerkissä on valittu perinteinen postitse toimitettava DVD. Viimeinen valinta liittyy päivityssopimukseen. Päivityssopimuksella saa kaikki tuotteeseen tulevat. Päivityssopimus perustuu vuosimaksuun ja jatkuu automaattisesti ellei sitä lopeteta kolme kuukautta ennen sopimuksen ottopäivää. Päivityssopimus on suositeltava monesta syystä: Ohjelmistot pysyvät aina ajan tasalla (vähintään pöytälaatikossa uusin ohjelma). Ei tarvitse seurata aktiivisesti Service Packien julkaisuja, vaan uusin Service Pack toimitetaan automaattisesti. Ohjelmistopäivitysten hinta on etukäteen tiedossa. Päivityssopimuksessa kiinteään vuosimaksuun sisältyvät ohjelman päivitykset niin maksuttomat kuin maksullisetkin. Akuutissakin tilanteessa tarvittava uusi ohjelmisto on jo olemassa.

55 54 (60) Kun kaikki tarvittavat tiedot ohjelmista on syötetty valitaan Associated STEP 7 Options Associated STEP 7 Options -valikosta valitaan ensiksi STEP 7 Safety

56 55 (60) Tämän jälkeen valitaan TIA Portal versio Safetysta (STEP 7 Safety Advanced). Valitaan ettei aikasempaa ohjelmaa ole, ohjelma tulee DVD:nä ja SUS-sopimuksella. Tämän jälkeen ohjelman konfigurointi on valmis.

57 56 (60) Industry Mall ja CAx-työkalun yhteiselo TIA Selection Tool -työkalun kanssa Tuotteet voidaan viedä yhtä nappia painamalla Industry Mall ostoskoriin ja tilata tavarat. Tilausluettelo voidaan myös tulostaa PDF-muotoon tai viedä suoraan taulukkolaskentaohjelmaan seuraavia painikkeita painamalla.

58 57 (60) Mitä tietoja asemista on saatavilla Perusnäkymässä nähdään aseman perustietojen lisäksi myös kuva valitusta asemasta. Tämä kuva voidaan viedä leikepöydän kautta vaikkapa toimisto-ohjelmaan. Näin saadaan esimerkiksi tarjoukseen näyttävät ja oikeanlaiset kuvat. Kuvaa kopioidaan hiiren kakkosnäppäimellä avautuvasta valikosta. Kuvaan on merkitty hyvät asetukset kuvan kopioimiseksi leikepöydälle. Leikepöydältä kuva voidaan tuoda vaikkapa osaksi Excel-muotoista tarjousta tai sähköpostia.kuva voidaan vaihtoehtoisesti tallettaa kovalevylle.

59 58 (60) Taulukkomuotoiseen listaukseen on helppo tuoda komponenttien kuvat aiemmin kuvatulla tavalla. Näin saadaan luotua helposti ja nopeasti näyttävä ja kaiken tarpeellisen tiedon sisältävä tarjous.

60 59 (60) Export in CAx -painikkeen alta löytyy lisäinformaatiota koko projektista muutamalla hiiren klikkauksella.mikäli et ole kirjautuneena Industry Malliin tai Service & Support -sivulle, avautuu kirjautumissivu. Uudet käyttäjät voivat luoda tunnukset sivun alareunasta. Valitse vasemmasta reunasta kaikki tuotteet ja paina Continue. Tällöin voit hakea monipuolisesti mm. manuaalit, 3D-kuvat, Eplan makrot, data sheetit, yms. Tarkemmat ohjeet tästä työkalusta ovat suomenkielisessä pikaohjeessa: enkielinen_materiaali/cad-kuvat-kaeyttoeohjeet-ja-muu-materiaali-helposti.pdf
