1 EPS-lohkojen ominaisuudet 16 vuoden maakontaktin jälkeen. Case Muurla Henry Gustavsson Aalto-yliopisto, Insinööritieteiden korkeakoulu, Georakentaminen

2 Taustaa Muurlassa Salon lähellä on jäljellä Vt1 moottoritien rakentamisvaiheessa hylätty polystyreenipenger (EPS). Tämä penger oli osa väliaikaista tieyhteyttä, joka rakennettiin vuosina 2001 (kantavan kerroksen alapintaan) ja valmiiksi vuonna Käyttöön tie otettiin marraskuussa Väliaikainen tieyhteys otettiin pois käytöstä juhannuksena 2008, jolloin se oli ollut liikenteellä 4,5 vuotta ja EPS oli tuolloin ollut rakenteessa noin 6 vuotta. Vuonna 2008 kohteesta tehtiin mittauksia ja näytteenottoa. Tämän jälkeen rakenteen pinta (asfaltti) purettiin ja rakenne on saanut olla paikallaan siitä lähtien. Nyt on ilmennyt halukkuutta käyttää ko. EPS-lohkot uudelleen Kehä I meluvallirakenteissa. Samassa yhteydessä olisi vielä mahdollista tehdä EPS-penkereeseen liittyviä toimivuuskokeita ja mittauksia. Kohteen edellisen vaiheen mittauksista on laadittu loppuraportti VTT:n tutkimusraportti vuodelta Alla olevasta kuvasta näkyy kohde Google Earthistä katsottuna tilanne vuonna

3 EPS-kohteen sijainti Muurlassa VT1:n väliaikasella rampilla 3

4 EPS-levyjen näytteenotto EPS-levyt poistettu kesällä 2016 ja kuljetettu mm. Kehä I meluvallin keventeiksi. Aaltoon tuodut levyt haettiin 3.8. ja Aalto-yliopistoon haettiin 4 levyä (3000*1500*500mm), jotka olivat olleet Muurlassa paaluilla n ja 1330 (teräsverkkokohde) Pohjavesi/vesi kaivannossa paalulla 1238 oli n. 5-10cm levyjen alapintaa ylempänä. Paalulla 1330 ei havaittu seisovaa vettä levyjen alapinnan tasolla. Tehdyt tutkimukset: Mitat (BxLxH), Tiheys/tilavuuspaino (märkänä ja kuivana) W% (Koko levyt sekä 3 kohtaa pystysuunnassa, levyn AP, keskeltä ja YP (2-3 rinnakkaisnäytettä/kohta) Puristuslujuus Oikolautamittaukset ja levyjen yläpinnan vaaitukset Raudoitusverkoista näytteitä korroosiotutkimuksiin (kesken) 4

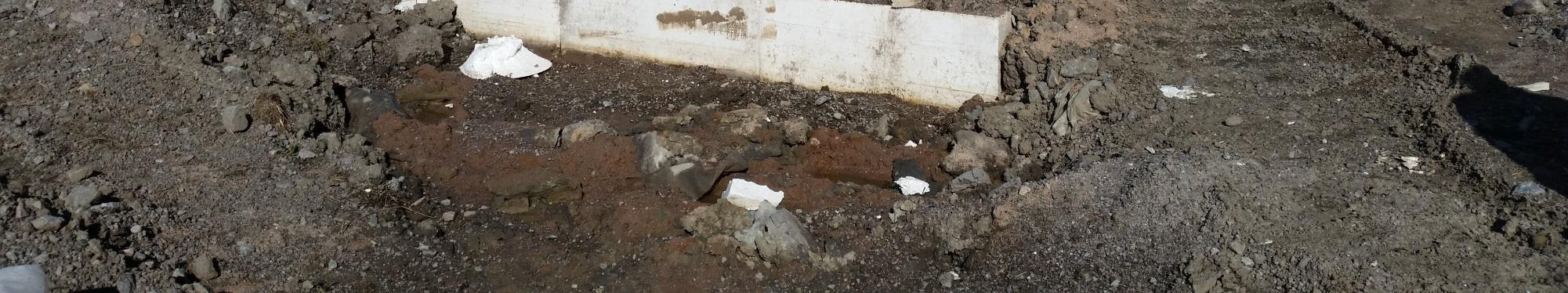

5 Yleiskuva purettavasta EPS-keventestä 5

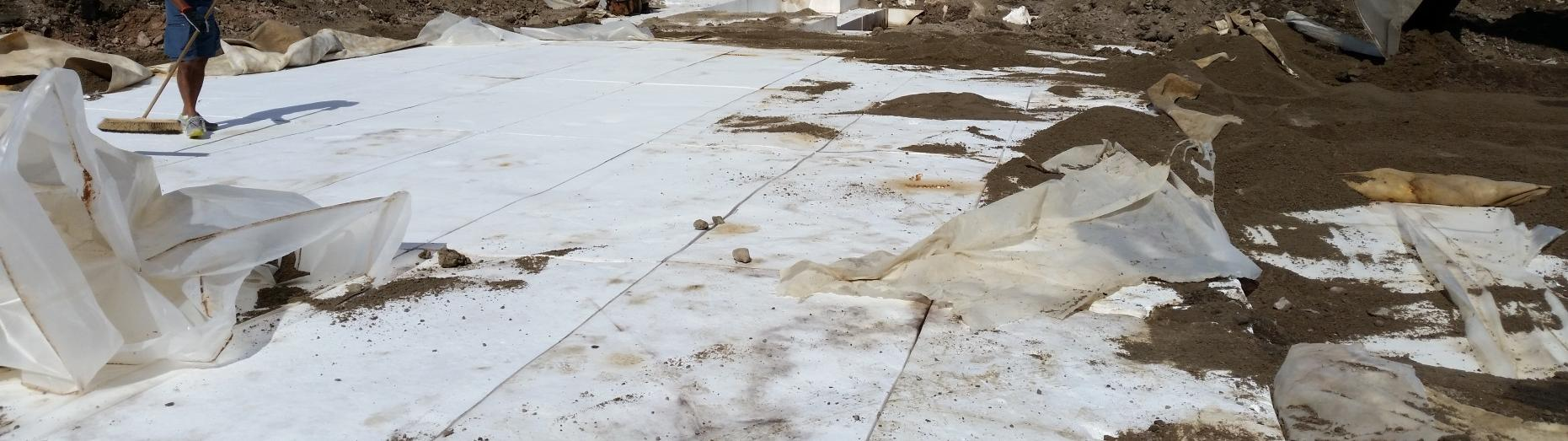

6 Levyjen pinnan puhdistusta PLV

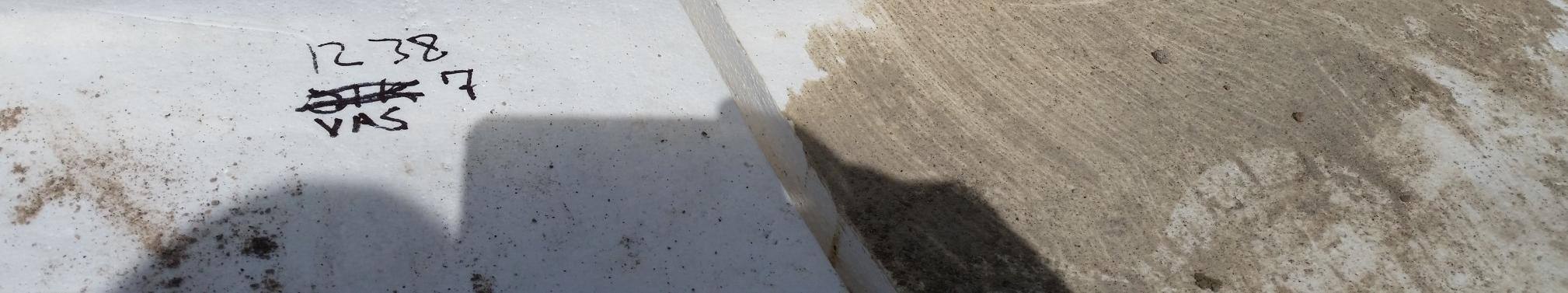

7 Oikolautamittaus PL

8 Oikolautamittausten tuloksia 8

9 m-oikolauta. PL mm EPS. 0=EPS:n oik. reuna. 40mm-korotuspalat m-oikolauta. PL mm EPS. 0=KL. 40mm korotuspalat

10 Poikkileikkausvaaitus PL (suht. Korkeus, kiintopiste ei ollut käytettävissä. Korko haettu ) 10

11 Poikkileikkausvaaitus PL

12 Vesipitoisuusmääritykset Location1 = Pl , Location2 = Pl

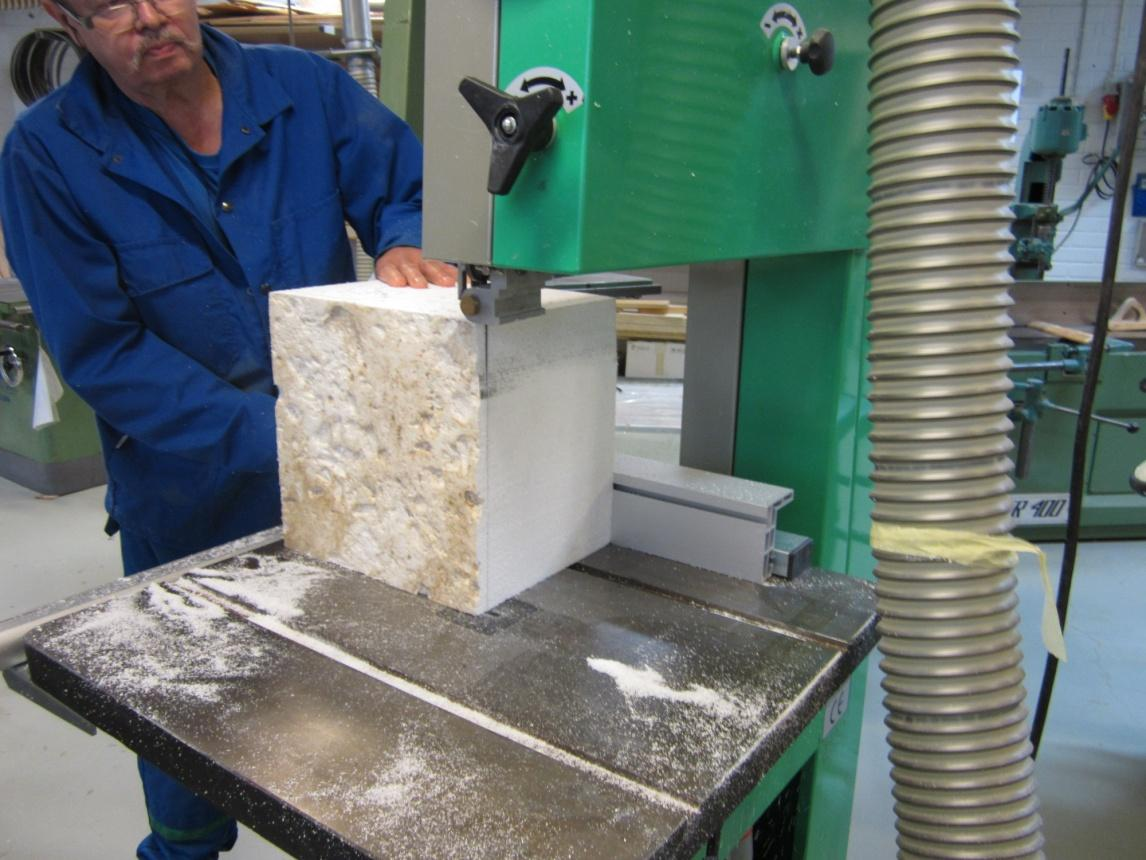

13 Puristuskoekappaleiden (300*300*230mm) muokkaus ja testaus 13

14 Puristuslujuuskokeet (SFS-EN826) - puristusnopeus v=d/10[mm/min]=10%/min - lujuus 10%:n muodonmuutoksen kohdalta - Koekappaleiden koko: 500*500*500mm. (PL 1330 ylempi levy vaurioitunut, joten koko 380*380*380) - Puristuskokeita tehty yht. 14 kpl (3-4kpl/levy) 14

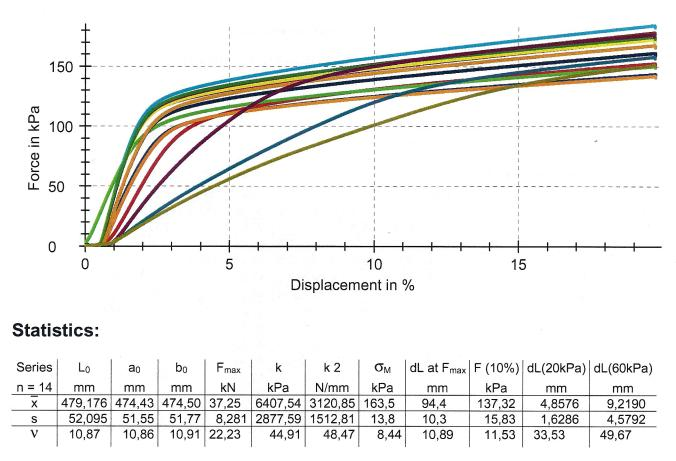

15 Puristuslujuuskokeiden tulostuskuvaajia ja alustavia tuloksia. 15

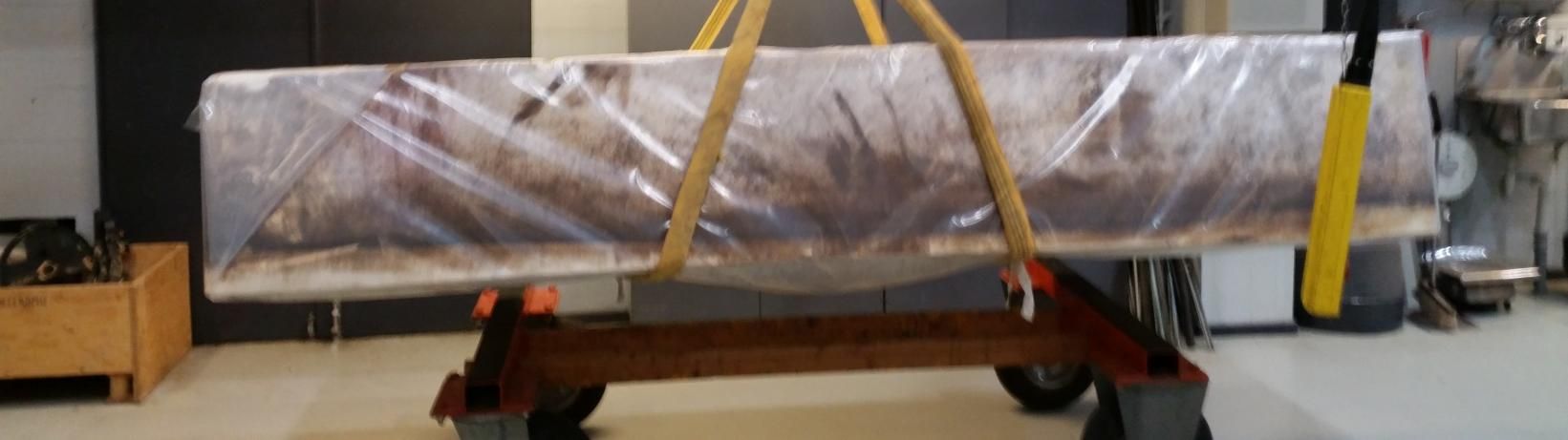

16 Levyjen punnitus (PL 1330 alempi) 16

17 Levyjen esileikkaus moottorisahalla ulkona ja Vastuslankaleikkausta koehallissa 17

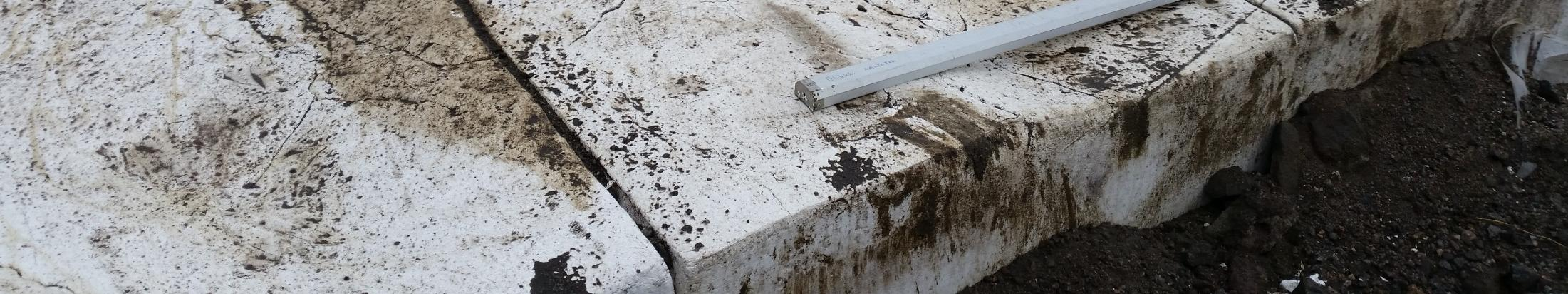

18 Vauriotuneita levyjä Plv

19 EPS:n pinnan tasaisuusmittaukset laboratoriossa Figure 1. Thickness profile of all four EPS blocks together (for visual comparision of the large rutting on TOP EPS at Location 2) 19

20 EPS:n pinnan tasaisuusmittaukset laboratoriossa Figure 2. Thickness profile of all the EPS blocks except the TOP EPS at Location 2 (for clear visual comparison of all other EPS blocks) 20

21 Yhteenveto -Tutkittujen EPS-levyjen ominaisuudet 16 vuoden maakontaktin jälkeen täyttivät pääsääntösiesti yhä suunnitteluvaiheessa levyille asetetut vaatimukset (ylemmän levyn paksuus- ja tasaisuusvaatimusta lukuun ottamatta). -Levyjen paksuudet: ylempi??mm ja alempi??mm (nimellispaksuus 250mm, sallittu toleranssi +-5mm?). - Mitatut tilavuusvesipitoisuudet vaihtelivat Wvol= 0,1 3,7%:iin, -Tiheys märkänä??) ja kuivana KA=++kg/m3 - Puristuslujuudet standardin mukaisella nopeudella 10%/min ja 10%- muodonmuutoksella KA~137kPa, min 101,1kPa. 21
