TESTAUSSSELOSTE Nro VTT-S Uponor Tacker eristelevyn dynaamisen jäykkyyden määrittäminen

Transkriptio

1 TESTAUSSSELOSTE Nro VTT-S Uponor Tacker eristelevyn dynaamisen jäykkyyden määrittäminen Tilaaja: Uponor Suomi Oy

2 TESTAUSSELOSTE NRO VTT-S (2) Tilaaja Tilaus Yhteyshenkilö Uponor Suomi Oy Kaskimäenkatu Tampere Tilaus Mikko Roininen. Meidän tilausvahvistus (VTT-O ) Tutkija Pekka Sipari PL 1001, VTT Puh Faksi pekka.sipari@vtt.fi Tehtävä Uponor Tacker eristelevyn dynaamisen jäykkyyden määrittäminen Näyte Tilaaja toimitti :lle näytteeksi useampia nimellispaksuudeltaan 30 mm olevia kalvopäällystettyä eristelevyä. Ekspandoidun solupolystyreenilevyn tuotenimi oli valmistajan mukaan Uponor Tacker ja sen keskimääräinen neliöpaino oli noin 330 g/m 2 (tiheys noin 9,8 kg/m 3 ). Dynaamisen jäykkyyden määrittämistä varten näytteistä VTT Expert Services Oy:n toimesta leikattiin satunnaisesti valituista kolmesta levystä yksi kpl 200 mm x 200 mm oleva koekappale. Näytetietoja ja kuvia eristelevyistä on esitetty liitteessä 2. Tehtävän suoritus Ominaistaajuus Ominaistaajuus mitattiin soveltaen standardia EN :1992 [1]. Ominaistaajuuden mittausmenetelmä on esitetty englanninkielisessä testausselosteessa VTT-S (liite 1). Koekappaleen päälle asetetun kuormituslevyn paino oli 7,92 kg. Ominaistaajuuden määritys Dynaaminen jäykkyys määritettiin ominaistaajuuksista standardin EN :1992 [1] mukaisesti. Dynaamisen jäykkyyden määrityksessä käytettiin nollavoimaherätteen ominaistaajuutta, joka saatiin ekstrapoloimalla suurimmista mitatuista ominaistaajuuden mittaustuloksista. Dynaamisen jäykkyyden määrityksessä oletettiin, että näytteen ilmavirtausvastus, r, on sivusuunnassa suuri: r > 100kPa s/m 2, josta seuraa, että: s' = s' t s' = asennetun kimmoisan materiaalin dynaaminen jäykkyys / pintaalayksikkö s' t = koekappaleen näennäinen dynaaminen jäykkyys / pinta-alayksikkö :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sallittu vain :ltä saadun kirjallisen luvan perusteella.

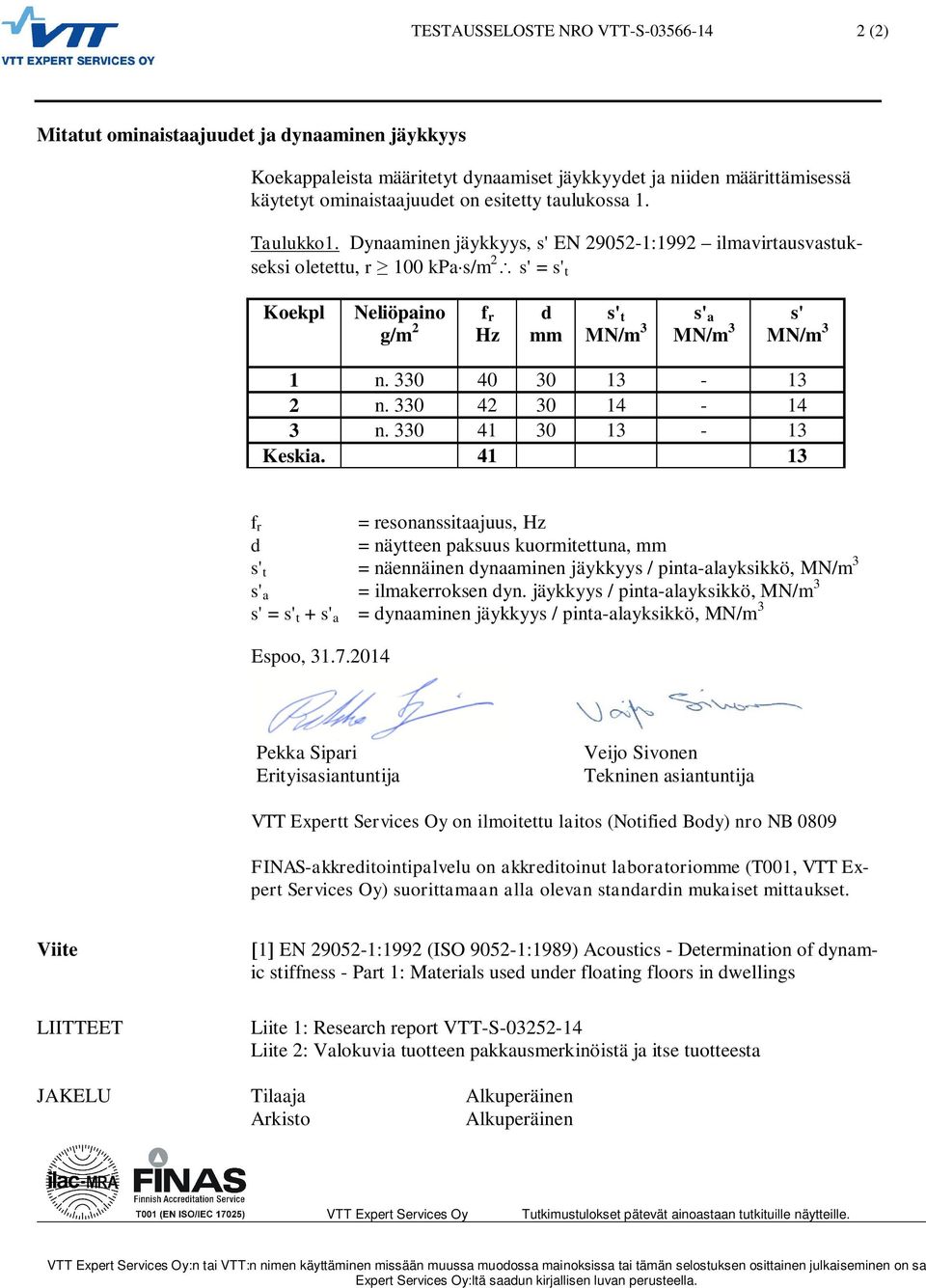

3 TESTAUSSELOSTE NRO VTT-S (2) Mitatut ominaistaajuudet ja dynaaminen jäykkyys Koekappaleista määritetyt dynaamiset jäykkyydet ja niiden määrittämisessä käytetyt ominaistaajuudet on esitetty taulukossa 1. Taulukko1. Dynaaminen jäykkyys, s' EN :1992 ilmavirtausvastukseksi oletettu, r 100 kpa s/m 2 s' = s' t Koekpl Neliöpaino g/m 2 f r Hz d mm s' t MN/m 3 s' a MN/m 3 s' MN/m 3 1 n n n Keskia f r = resonanssitaajuus, Hz d = näytteen paksuus kuormitettuna, mm s' t = näennäinen dynaaminen jäykkyys / pinta-alayksikkö, MN/m 3 s' a = ilmakerroksen dyn. jäykkyys / pinta-alayksikkö, MN/m 3 s' = s' t + s' a = dynaaminen jäykkyys / pinta-alayksikkö, MN/m 3 Espoo, Pekka Sipari Erityisasiantuntija Veijo Sivonen Tekninen asiantuntija VTT Expertt Services Oy on ilmoitettu laitos (Notified Body) nro NB 0809 FINAS-akkreditointipalvelu on akkreditoinut laboratoriomme (T001, VTT Expert Services Oy) suorittamaan alla olevan standardin mukaiset mittaukset. Viite LIITTEET 1 EN :1992 (ISO :1989) Acoustics - Determination of dynamic stiffness - Part 1: Materials used under floating floors in dwellings Liite 1: Research report VTT-S Liite 2: Valokuvia tuotteen pakkausmerkinöistä ja itse tuotteesta JAKELU Tilaaja Alkuperäinen Arkisto Alkuperäinen :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

4 1 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sallittu vain :ltä saadun kirjallisen luvan perusteella.

5 2 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

6 3 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

7 4 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

8 5 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

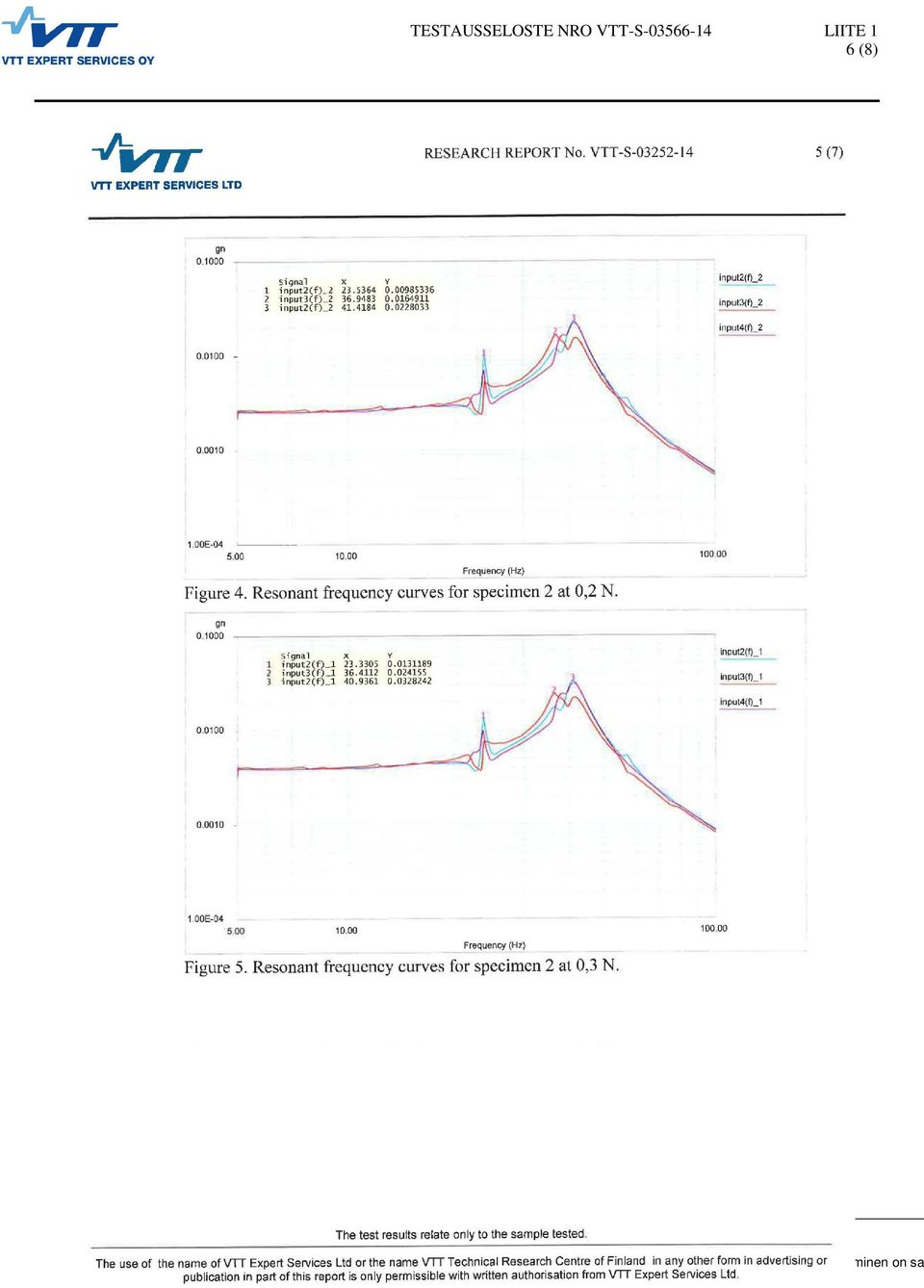

9 6 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

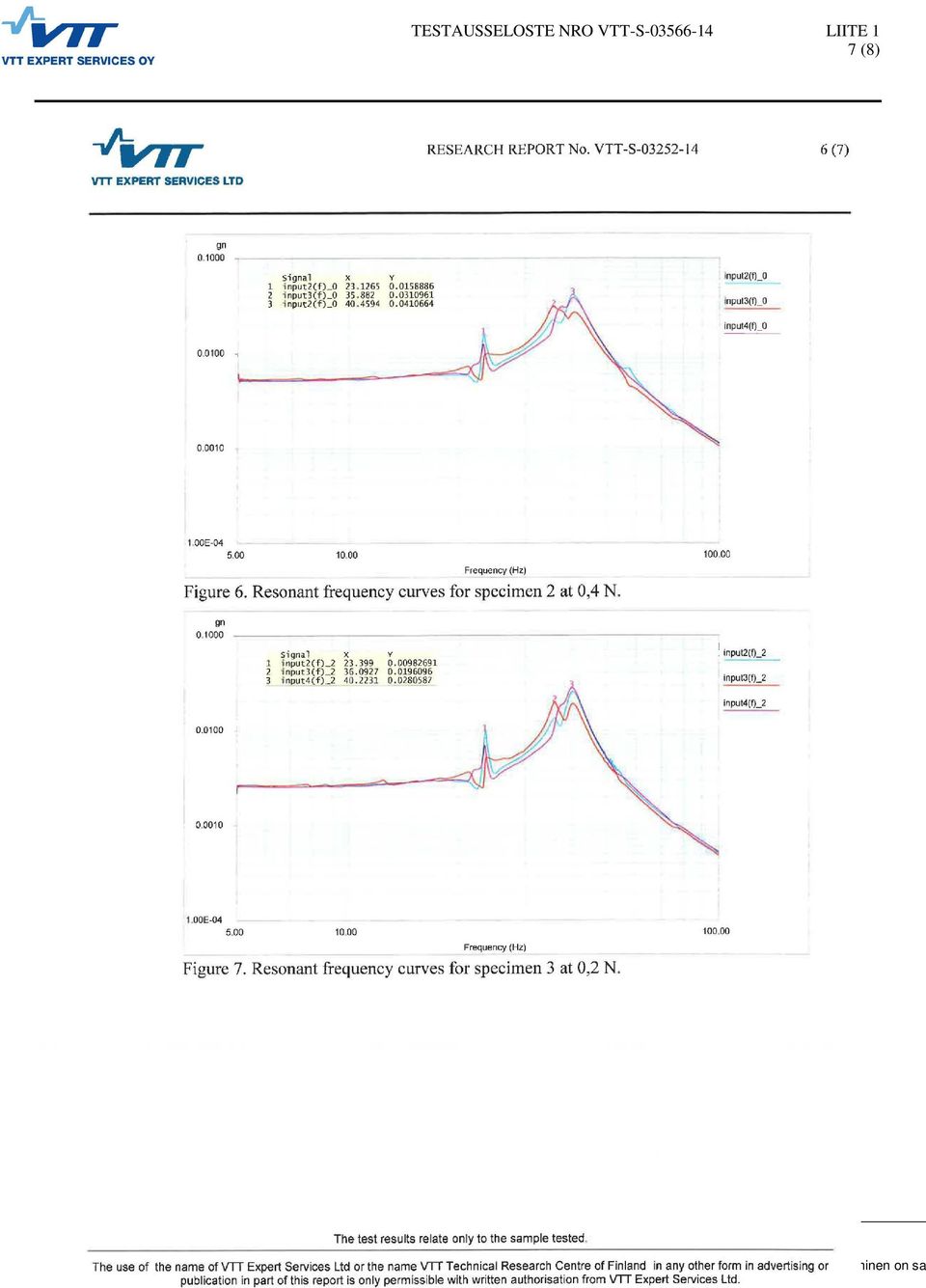

10 7 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

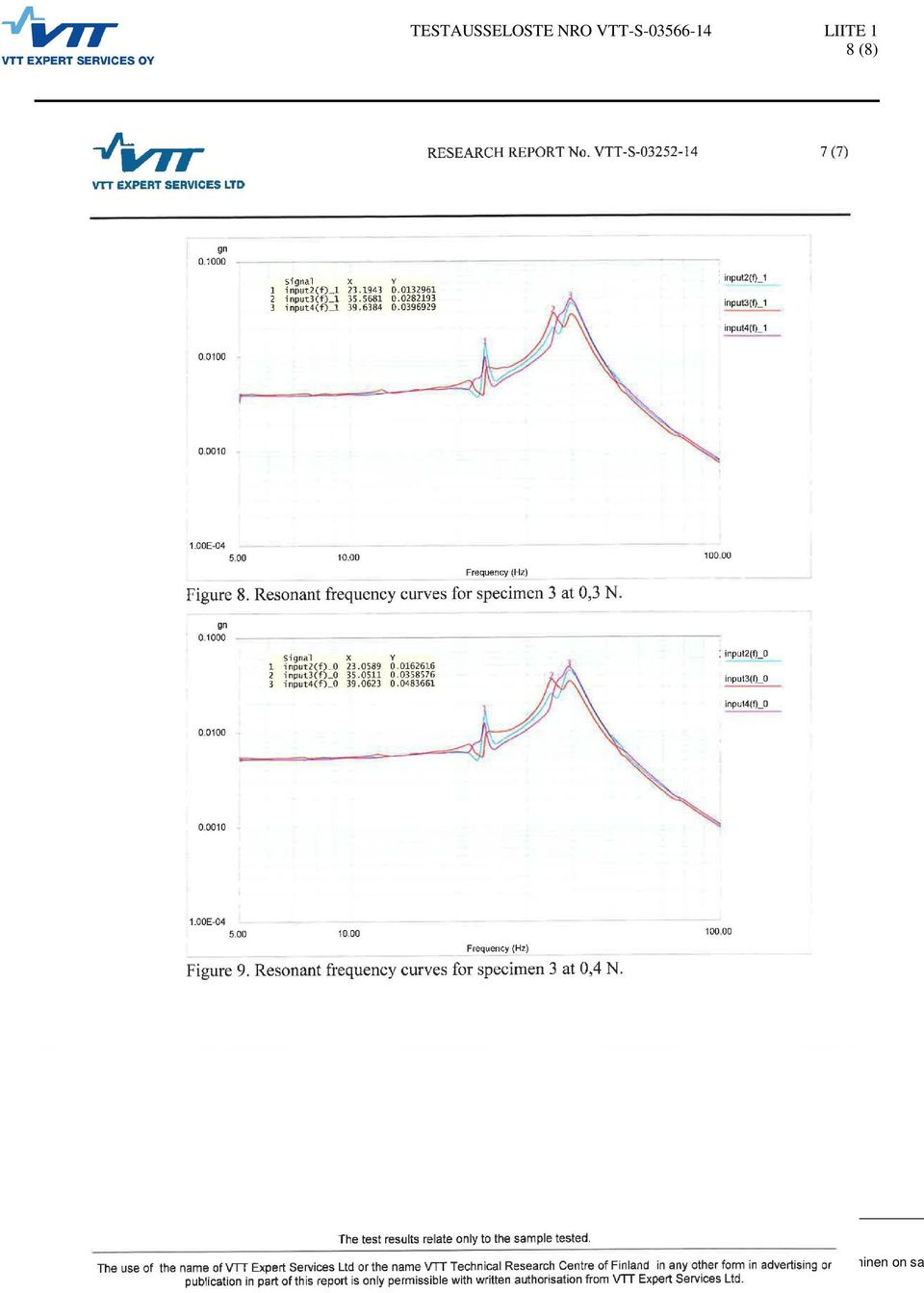

11 8 (8) :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sa

12 TESTAUSSELOSTE NRO VTT-S LIITE 2 1 (1) VALOKUVIA TUOTTEEN PAUKKAUKSISTA JA TUOTTEESTA :n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän selostuksen osittainen julkaiseminen on sallittu vain :ltä saadun kirjallisen luvan perusteella.
