4 Huomioliivi mukaan Asianmukaiset jalkineet

5 Keskiviikkona! M Maanantai ja torstai

6 Betonin kiviaines Tuoreen betonin ominaisuudet Kovettuneen betonin ominaisuudet

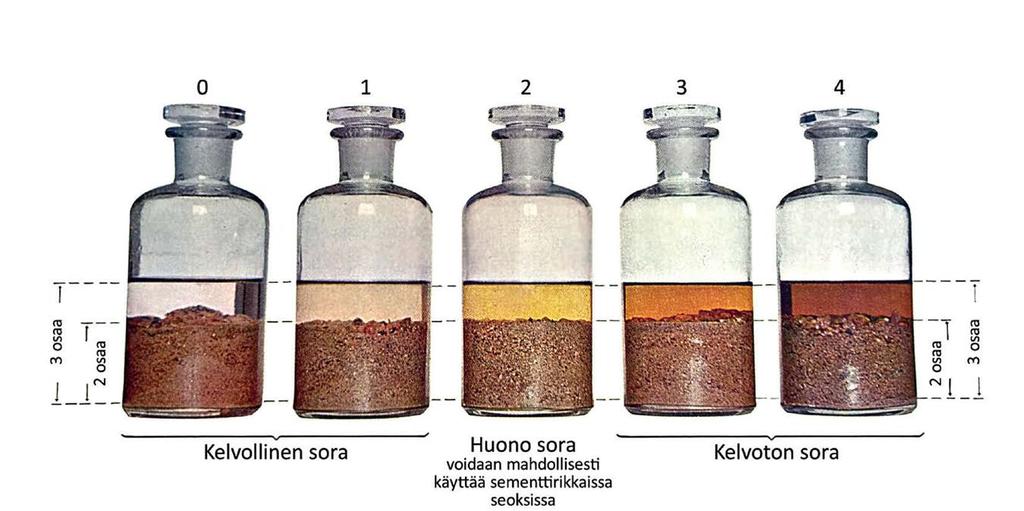

7 Betonin kiviaines Humus Liete Rakeisuus Tiheys Vesipitoisuus Vedenimu Tuoreen betonin ominaisuudet Kovettuneen betonin ominaisuudet

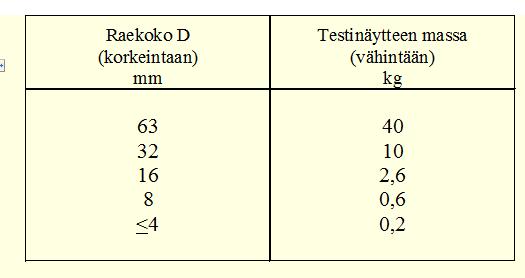

8 Analysoitavan näytteen tulee mahdollisimman tarkasti kuvata tutkittavaa kiviaineserää Analysoinnin vaiheet ovat näytteenotto näytteen jako analyysi Näyte tulisi ottaa sen ollessa liikkeessä tasapaksu poikkileikkaus materiaalivirrasta Näyte voi olla kooste useista osanäytteistä Tulosta heikentää tilastollinen hajonta lajittuminen

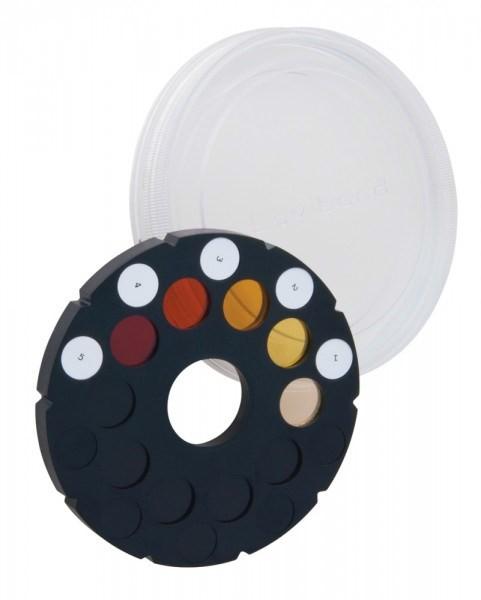

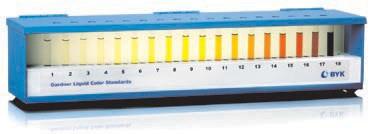

9 Kiviaineksen humuspitoisuus määritetään SFS-EN mukaisella NaOH-testillä. Testissä syntyvän liuoksen väri ei tummuudeltaan saa ylittää standardiliuoksen tummuutta (mandariinioranssi Gardner väristandardiliuos numero 11 tai orgaaninen levy numero 3) Värin ollessa lähellä vertailuväriä tai tummempi on tehtävä standardin SFS-EN mukainen fulvohappotesti, jos senkään tulos ei ole hyväksytty on tehtävä standardin SFS-EN mukaiset laastikoekappaleet, joiden tuloksen on oltava jäykistymisajan ja puristuslujuuden suhteen hyväksyttävä

10

11

12 Tuotannonaikaisessa laadunvalvonnassa NaOHtestiliuoksen värin arvioinnissa voidaan käyttää myös muita vertailuliuoksia tai kuvaaineistoja, kun vertailtavuus edellä mainittuun väristandardiin on osoitettu.

13 Lietepitoisuus = 100 x h 1 h 0 % Testi voidaan tehdä 3 % lipeällä, jolloin myös humus saadaan mitattua

14

15

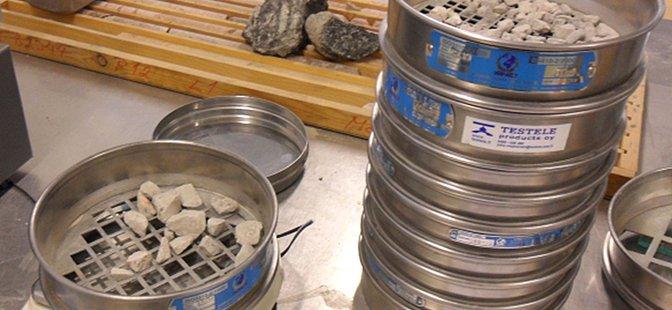

16 Seulonta: Kerralla seulottavan kiviainesnäytteen määrää rajoittaa ehto, jolla varmistetaan, ettei seula mene tukkoon. Seulalle jäänyt määrä ei saa ylittää kaavan arvoa grammoina: AA dd 200, jossa A on seulan pinta-ala mm 2 :nä d on seulan aukkokoko mm:nä

17

18 Kiviaineksen kosteuspitoisuus määritetään kuivattamalla kiviainesnäyte uunissa 105 C lämpötilassa vakiopainoon (=paino ei enää muutu). Kosteuspitoisuus lasketaan kaavalla: kkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkk = 100 mm 1 mm 2 mm 2 % missä m 1 on kostean näytteen massa m 2 on kuivan näytteen massa

19 Vedenimun määrittämiseksi vedellä kyllästetty näyte kuivataan esimerkiksi tukankuivaajalla pintakuivaksi. Hienon kiviaineksen pintakuiva tila todetaan kartion hiekkakakun sortumalla Karkea kiviaines on pintakuiva, kun kiilto häviää kiven pinnasta

20

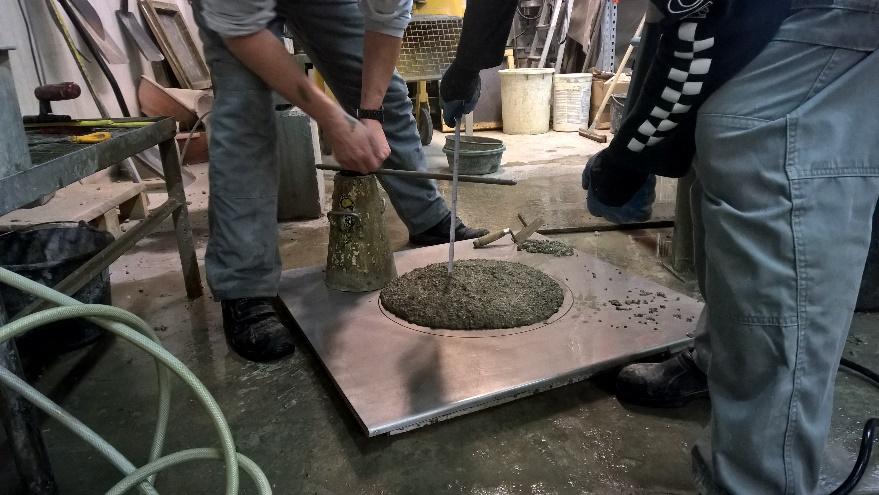

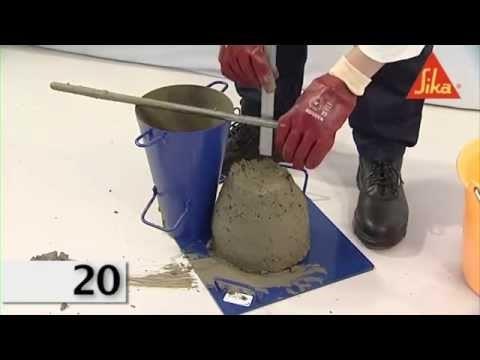

21 Betonin kiviaines Tuoreen betonin ominaisuudet Painuma svb Leviämä Painuma-leviämä ja T 500 -aika (IT) IT-betonille myös erottumiskestävyys Ilmamäärä + tiheys Kovettuneen betonin ominaisuudet

22

23 S mm mm S mm S mm S4

24

25

26

27

28

29

30

31

32

33

34

35

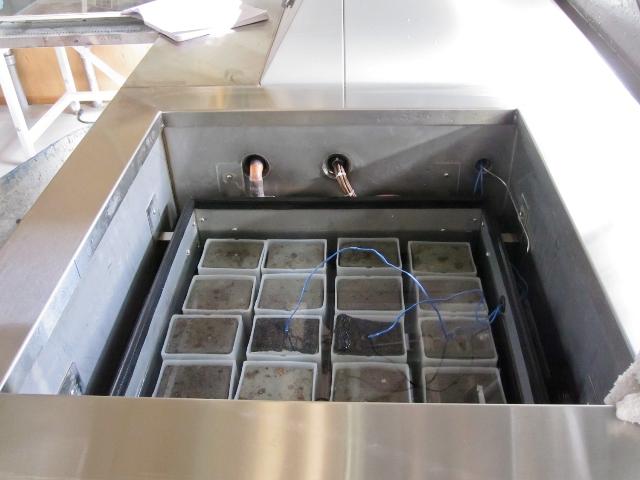

36 Betonin kiviaines Tuoreen betonin ominaisuudet Kovettuneen betonin ominaisuudet Lujuus Veden tunkeumasyvyys Pakkasenkestävyys

37 Lujuuskoekappaleet valetaan kalibroituihin muotteihin. Kalibrointi tehdään kerran vuodessa, ei kuitenkaan useammin kuin 200 käyttökerran jälkeen. Muussa tapauksessa jokainen koekappale tulee mitata erikseen. C30 / mm 150 mm 150 mm 150 mm

38 Lujuuskoekappaleiden puristuspinnat tulee hioa tai tasoittaa. Kolmas vaihtoehto on ns. hiekkalaatikko

39

40

41

42

43 Betonin vetolujuuden f ct määritys on hankala toimenpide, sen sijasta useimmiten määritetään taivutusvetolujuus f ct,fl (SFS-EN ) tai halkaisuvetolujuus f ct,sp (SFS-EN ) F u on halkaisukuorma

44

45

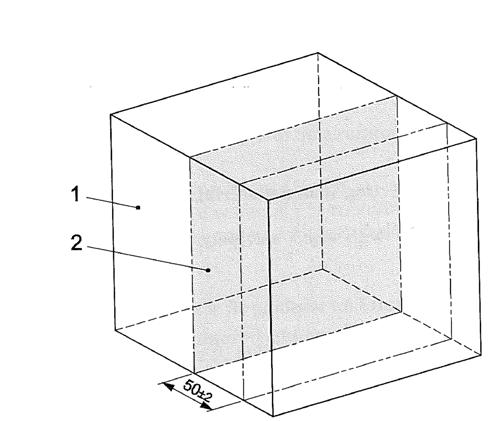

46 Betoninvalmistaja ilmoittaa etukäteen mitä betonilaatuja ja lujuusluokkia voidaan käyttää vedenpitävyyttä edellyttävissä rakenteissa. Vesitiiviiksi tarkoitettujen betonilaatujen ryhmän vesitiiviydet testataan ennakkokokeilla siten, että valitaan ryhmästä kaksi koostumuksen perusteella oletettavasti vesitiiviydeltään heikointa betonilaatua ja testataan niiden vesitiiviydet. Ennakkokokeissa koekappaleen on täytettävä vesitiiviysvaatimus. Mikäli koetulos ei ole hyväksyttävä, on betonikoostumusta muutettava ja ennakkokoe uusittava. Vesitiiviyskokeet uusitaan vuosittain yhdellä testauksella, valiten vesitiiviiksi tarkoitettujen betonilaatujen ryhmästä vesitiiviydeltään heikoin betonilaatu testattavaksi. Koe tehdään yhdellä laadunvalvontakoekappaleella. Koekappaleen on täytettävä vesitiiviysvaatimus. Mikäli koetulos ei ole hyväksyttävä, koe uusitaan lisäkoekappaleella. Mikäli lisäkoekappalekaan ei täytä vesitiiviysvaatimusta, on betonikoostumusta muutettava ja ennakkokokeet uusittava.
