1 KÄYTTÖOPAS ver. 1.2

2 VAROITUS Tätä tuotetta ei ole tarkoitettu alle kolme (3) vuotiaille lapsille. VAROITUS Emme kanna mitään vastuuta mahdollisista onnettomuuksista tai vahingoista, jotka johtuvat laiminlyönnistä noudattaa, tai ymmärtää tätä käyttöopasta. VAROITUS Keinun sallittu enimmäiskuorma on 60 kg. VAROITUS Tämä tuote on tarkoitettu kotikäyttöön. Keinua saa käyttää vain yksi (1) henkilö kerrallaan.

johtuvat laiminlyönnistä noudattaa, tai ymmärtää tätä käyttöopasta.

3 KIITOS ETTÄ VALITSIT LILLAGUNGA KEINUN. Tämä käyttöopas opastaa sinua asentamaan Lillagunga-keinun kattoon.

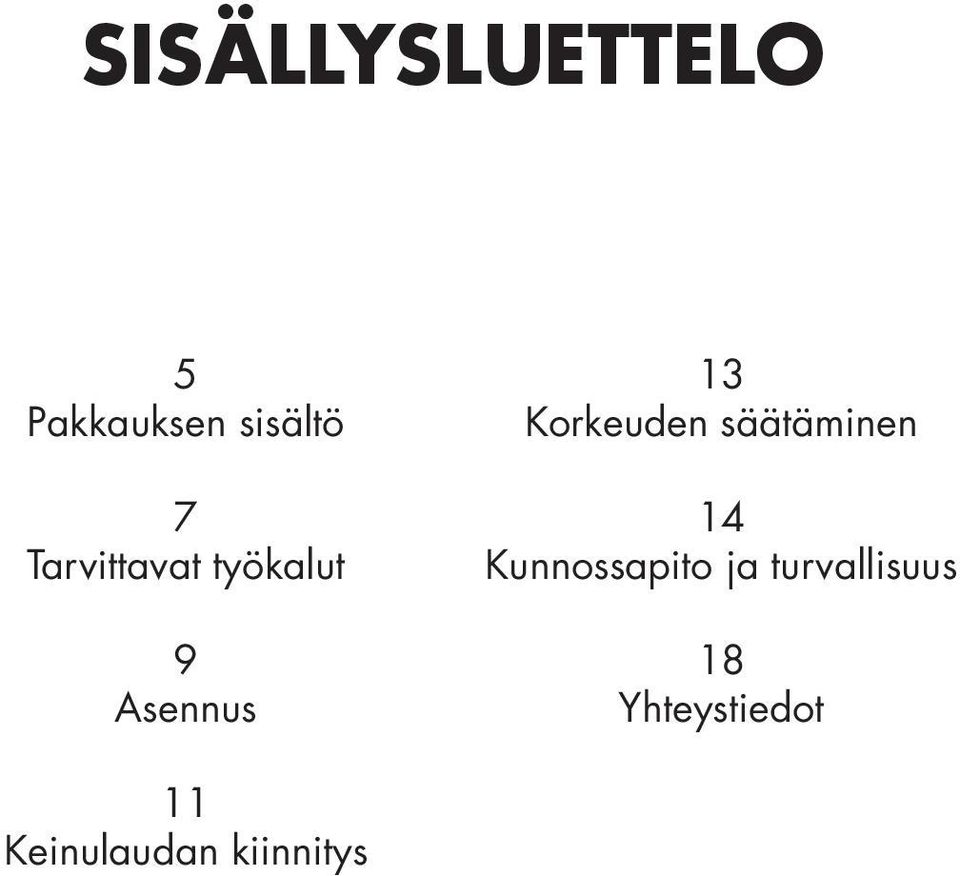

4 SISÄLLYSLUETTELO 5 Pakkauksen sisältö 7 Tarvittavat työkalut 9 Asennus 13 Korkeuden säätäminen 14 Kunnossapito ja turvallisuus 18 Yhteystiedot 11 Keinulaudan kiinnitys

5 PAKKAUKSEN SISÄLTÖ 4 Köysilukkoa 2 Keinuköyttä (normaalipituus 3.2 m) Keinulauta 2 Leikaria 2 Koukkua (erikseen ostettava) 5

6 KATTOASENNUS VAROITUS Vältä sijoittamasta keinua paikkaan, jossa lattia tai maa on tehty kovasta materiaalista kuten asfaltista tai tiilestä. Iskua vaimentavan pehmusteen käyttö on suositeltavaa. VAROITUS Varmista, että koukut kiinnitetään katon kantavan osaan. Kysy apua asiantuntijalta, mikäli olet epävarma.

Iskua vaimentavan pehmusteen käyttö on suositeltavaa.

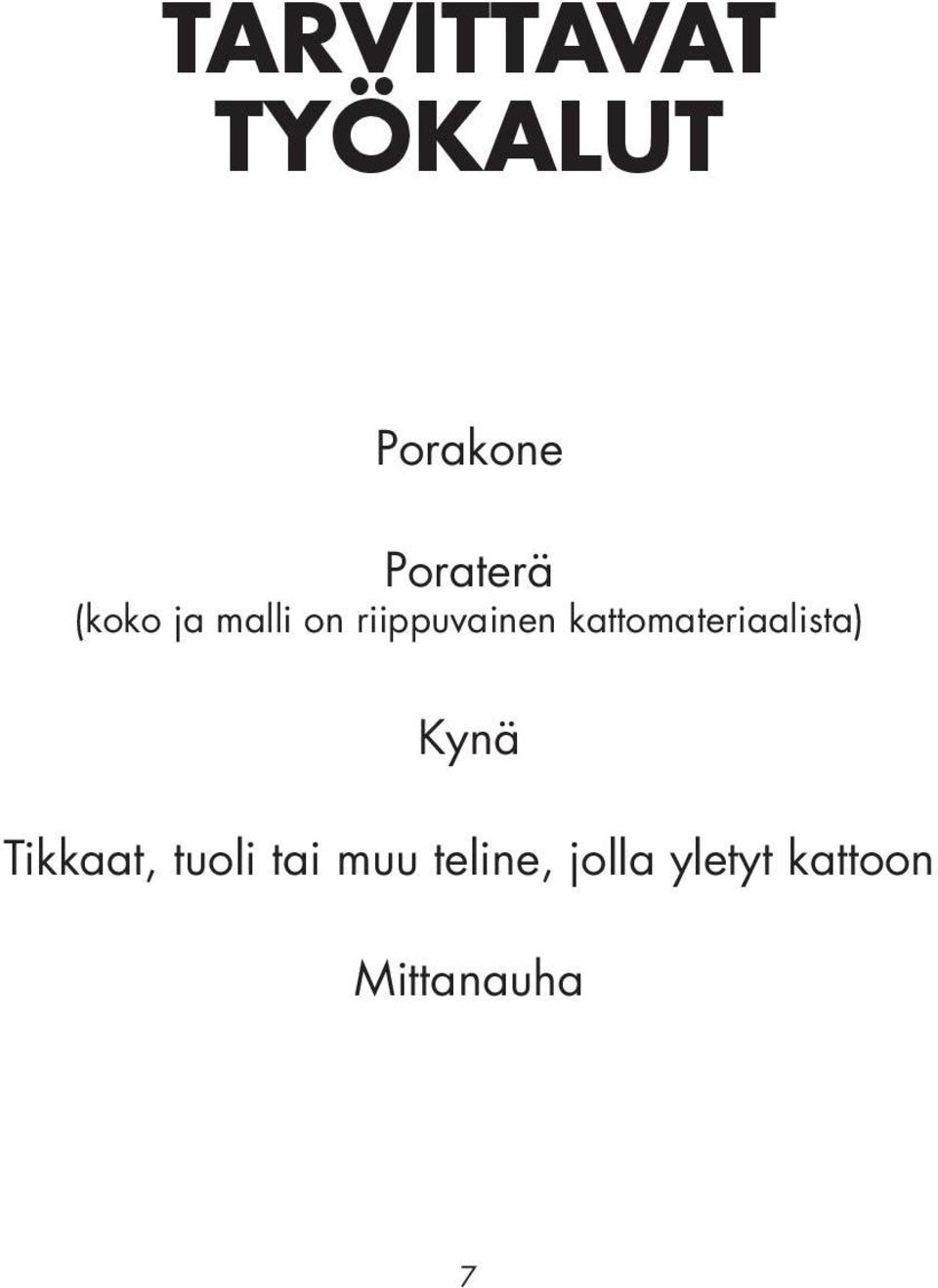

7 TARVITTAVAT TYÖKALUT Porakone Poraterä (koko ja malli on riippuvainen kattomateriaalista) Kynä Tikkaat, tuoli tai muu teline, jolla yletyt kattoon Mittanauha 7

8 kuva. 1 Köysilukkojen etäisyys toisistaan on todellisuudessa paljon pidempi kuin kuva antaa ymmärtää. KEINUN KIINNITYS s. 9,10, 11 KORKEUDEN SÄÄTÄMINEN s. 12 KEINULAUDAN KIINNITYS s. 10

9 ASENNUS 1. Varaa vähintään kaksi (2) metriä tilaa keinun edessä ja takaa, sekä 45 cm keinun molemmilla sivuilla. 2. Käytä tikkaita, jotta yletyt kattoon. Varmista että tikkaat seisovat tukevasti: poraaminen pystysuorassa saattaa häiritä tasapainoasi. 3. Käytä mittanauhaa ja merkitse kaksi pistettä noin cm toisistaan. Poraa kaksi reikää ja ruvaa koukut kattoon. 4. Kierrä koukut niin, että niiden päät osoittavat sivulle, suorassa linjassa keinun kanssa. 5. Varmista että molemmat koukut ovat tukevasti kiinni. Kokeile ennen käyttöä. 9

3. Käytä mittanauhaa ja merkitse kaksi pistettä noin 40

10 kuva. 2 kuva. 3 kuva. 4 kuva. 5

11 KEINULAUDAN KIINNITYS PATENTOIDUN KIINNITYSMEKANISMIN ANSIOSTA KEINULAUDAN VOI NOPEASTI JA HELPOSTI IRROITTAA JA KIINNITTÄÄ UUDESTAAN. 1. Kiinitä leikarit koukkuihin (kuva. 2) 2. Kiinnitä alemmat silmukat keinulautaan a. Pujota ensin silmukka sivussa oleviin uriin (kuva. 3) b. Vedä sitten keinun alapuolella oleva vapaa silmukapää ylös, ja pujota se keskellä olevaan uraan (kuva. 4) c. Paina kädellä keinulautaa alas jolloin kinnitys vähitellen lukiuttuu (kuva. 5) 11

Pujota ensin silmukka sivussa oleviin uriin (kuva. 3) b.

12 kuva. 6 kuva. 7 kuva. 8 A B 12

13 KORKEUDEN SÄÄTÄMINEN LILLAGUNGAN KORKEUDEN SÄÄTÄMINEN PERUSTUU PATENTOITUUN MENETELMÄÄN 1. Löysennä YLEMMMÄN KÖYSILUKON solmu ja vapauta puristuksessa olevan köyden pää (kuva. 6). Alempaa köysilukkoa EI OLE TARKOITETTU korkeuden säätämiseksi. 2. Nosta tai laske köysilukkoa säätääksesi korkeutta: (kuva. 7) a. Keinun korkeuden nostamiseksi: siirrä köysilukkoa alaspäin. A B b. Keinun korkeuden laskemiseksi: siirrä köysilukkoa ylöspäin B A 3. Kun korkeus on oikea, laita vapaana oleva köysi takaisin ja kiristä solmu vetämällä köysi vastakkaiseen suuntaan (kuva 8.) 13

Alempaa köysilukkoa EI OLE TARKOITETTU korkeuden säätämiseksi. 2. Nosta tai laske köysilukkoa säätääksesi korkeutta: (kuva. 7) a.

14 KUNNOSSAPITO JA TURVALLISUUS 14

15 Käyttämällä ja huolehtimalla Lillagunga-keinustasi huolellisesti tämän ohjeen mukaisesti, voit pidentää sen käyttöikää ja estää mahdollisia onnettomuuksia. HUOM Tuotetakuumme ja -vastuumme ovat tiukasti rajattu niihin osiin ja komponentteihin, joita on toimitettu Lillagunga nimen ja tavaramerkin alla. Lisätietoja tuotetakuusta löydät sivuiltamme 15

HUOM Tuotetakuumme ja -vastuumme ovat tiukasti rajattu niihin osiin ja komponentteihin,

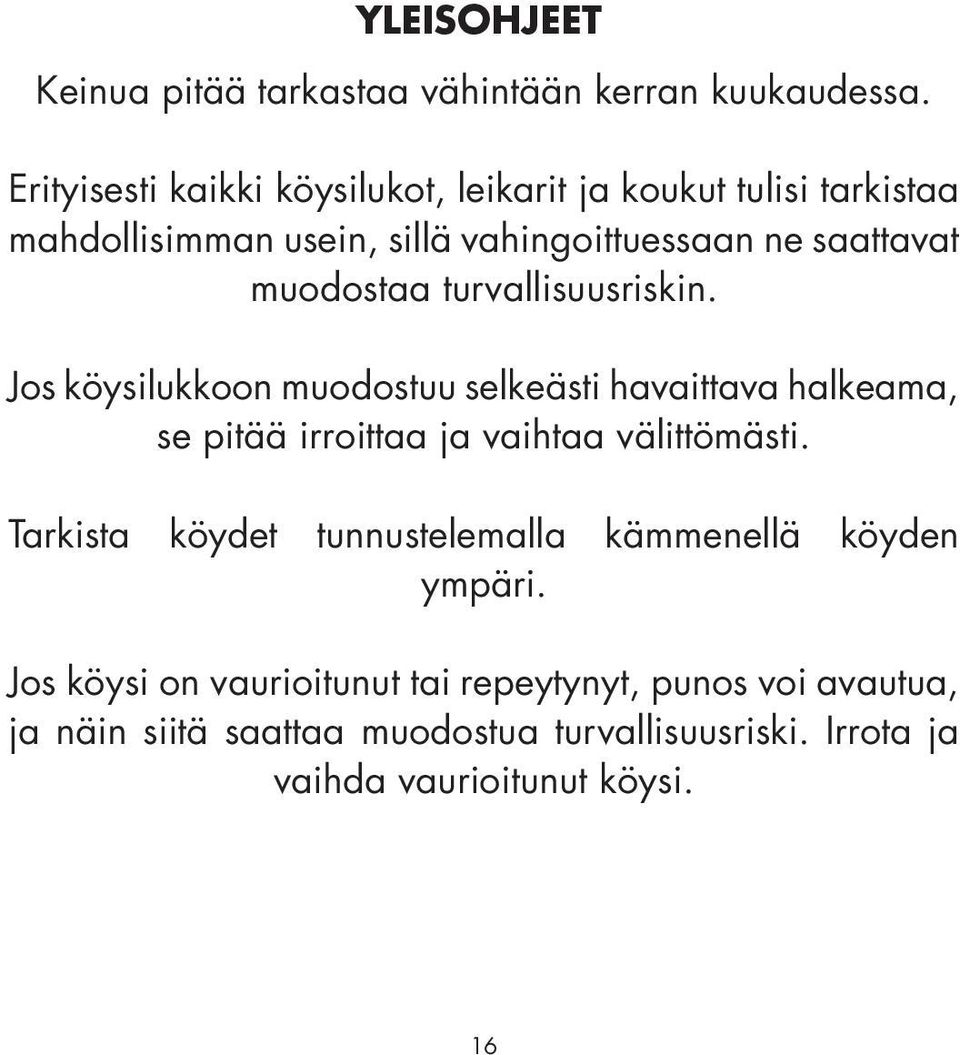

16 YLEISOHJEET Keinua pitää tarkastaa vähintään kerran kuukaudessa. Erityisesti kaikki köysilukot, leikarit ja koukut tulisi tarkistaa mahdollisimman usein, sillä vahingoittuessaan ne saattavat muodostaa turvallisuusriskin. Jos köysilukkoon muodostuu selkeästi havaittava halkeama, se pitää irroittaa ja vaihtaa välittömästi. Tarkista köydet tunnustelemalla kämmenellä köyden ympäri. Jos köysi on vaurioitunut tai repeytynyt, punos voi avautua, ja näin siitä saattaa muodostua turvallisuusriski. Irrota ja vaihda vaurioitunut köysi. 16

muodostaa turvallisuusriskin. Jos köysilukkoon muodostuu selkeästi havaittava halkeama, se pitää irroittaa ja vaihtaa välittömästi.

17 ULKOKÄYTTÖ Optimaalinen paikka sijoittaa Lillagunga ulkona, on varjoisaan paikkaan sekä suojaan välittömältä sateelta. Sade ja aurinko saattavat aiheuttaa halkemia, väri- ja/tai pieniä muodonmuutoksia keinun puuosissa. Hyödynnä Lillagungan yksinkertaista kiinnitysmekanismia ja ota keinulauta sisätiloihin aina kun se ei ole käytössä. Älä jätä keinua ulos talveksi. Säilytä keinu sisätiloissa. Jos keinu on sijoitettu niin, että toinen puoli on jatkuvasti altistuneena vahvalle auringonvalolle, vaihda köysiparit (köysi ja köysilukot) ristiin keskenään aika ajoin. HUOM Tämä paketti ei sisällä komponentteja tai osia joilla Lillagunga keinua sellaisenaan voidaan kiinnittää puuhun. 17

Hyödynnä Lillagungan yksinkertaista kiinnitysmekanismia ja ota keinulauta sisätiloihin aina kun se ei ole käytössä. Älä jätä keinua ulos talveksi.

18 YHTEYSTIEDOT 18

19 palvelemme TeITä MIelellään kaikissa lillagungaan liittyvissä ASIOISSA. Uniq Works Oy Ab Lillagunga Maakohtaiset puhelinnumerot löytyvät sivuiltamme Vastaamme kaikkin sähköposteihin yhden vuorokauden sisällä osoitteesssa 19

Uniq Works Oy Ab Lillagunga Maakohtaiset puhelinnumerot löytyvät

20 lillagunga.com facebook.com/lillagunga pinterest.com/lillagunga 2013 Uniq Works Oy Ab Kaikki oikeudet pidätetään. Lillagunga ja Lillagunga logo on Uniq Works Oy Ab:n omistama tavaramerkki.
