1 Maanmuokkaus Kääntömätästys Timo Tomperi Arto Väänänen

2 Soveltuvuus Kääntömätästysmenetelmä soveltuu männyn turvemaa viljelyalueille, sekä kuusen ja koivun istutusalueille, jotka eivät ole vedenvaivaamia. Maanmuokkauksen koulutusaineisto Muokkausmenetelmän valintaan vaikuttaa mm. kohteen vesitalous

Kääntömätäs viljelykohteena Viljelykohta saadaan korkeammalle ympäröivästä maanpinnasta, joka on edullinen kasvupaikka, lämpötalouden -, ravinteiden - ja kilpailevien kasvien

3 Kääntömätäs viljelykohteena Viljelykohta saadaan korkeammalle ympäröivästä maanpinnasta, joka on edullinen kasvupaikka, lämpötalouden -, ravinteiden - ja kilpailevien kasvien kannalta Mättään päälle ja keskelle sijoitettu taimi saa ravinteita karikkeesta, joka käännettynä jää suoraan taimen (juurien alueelle) hyötykäyttöön Minimoidaan muokatun maanpinnan määrä

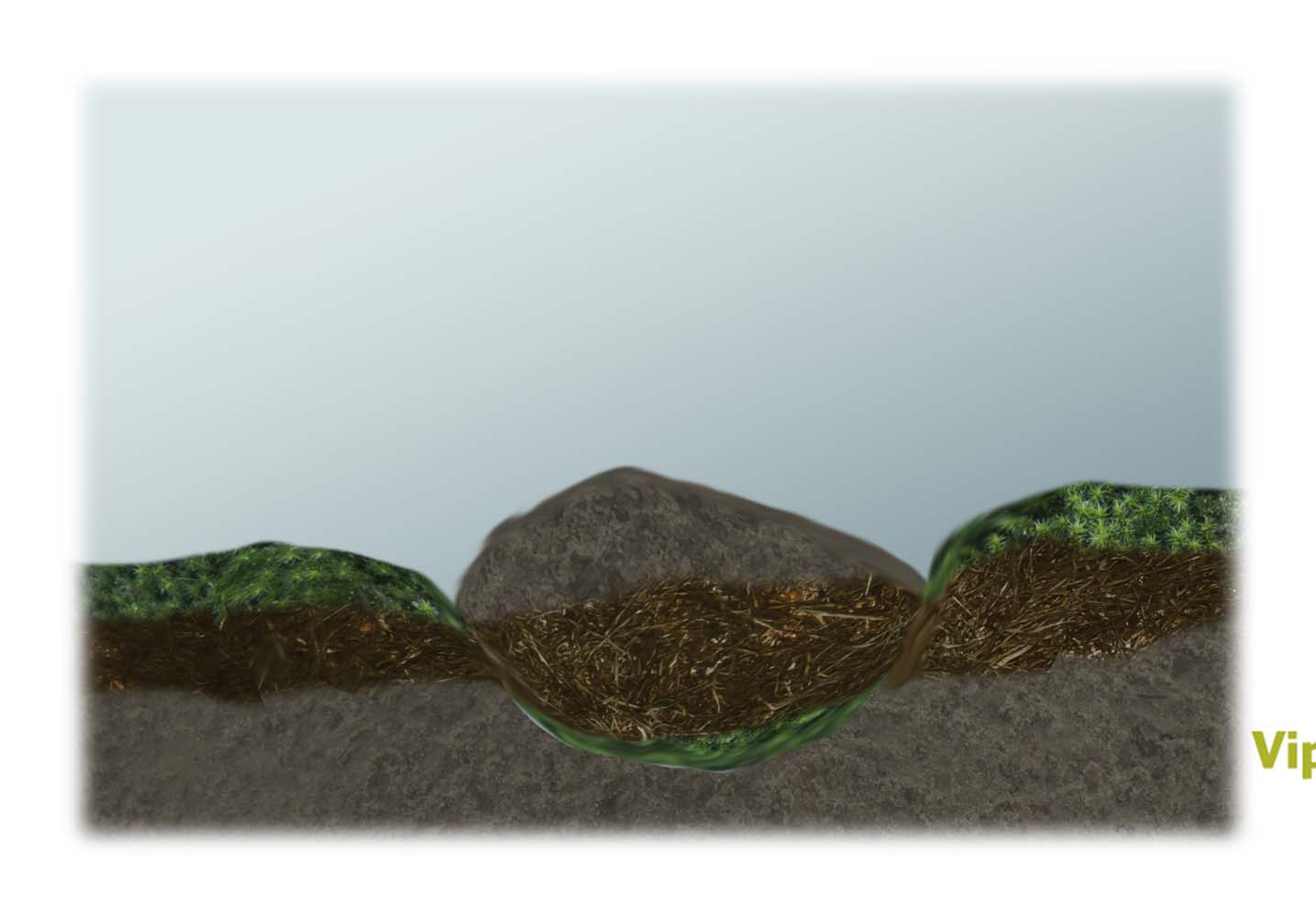

4 Periaate Kääntömätästys tapahtuu siten, että muokkauskauhalla otetaan maasta maa-ainesta ja käännetään se paikallaan ympäri mättääksi samaan kuoppaan, josta maa on otettu, jolloin kunttakerros jää kuopan pohjalle.

Kone ja työlaitteet Peruskone Yleisesti käytetty koneen painoluokka on 14-18 t. Tämän painoluokan kone on riittävän vakaa muokkaustöihin.

5 Kone ja työlaitteet Peruskone Yleisesti käytetty koneen painoluokka on t. Tämän painoluokan kone on riittävän vakaa muokkaustöihin. Myös nykymuotoinen muokkaustöiden suorittaminen vaatii paljon koneen siirtokuljetusta, joka myös kannattaa konevalintaa tehtäessä huomioida.

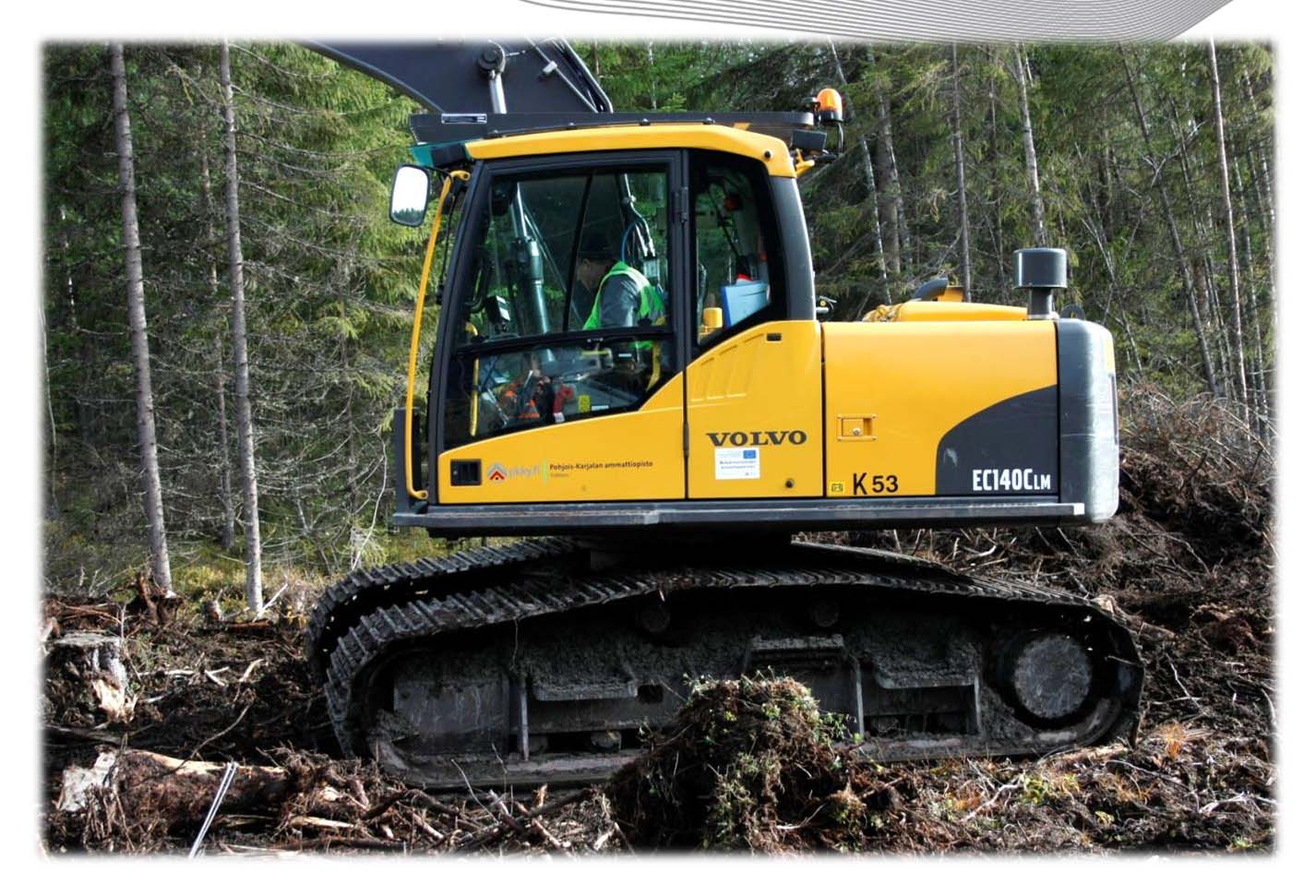

6 Kone ja työlaitteet Alavaunun rakenne Metsänhoitotöitä tehdään usein kannokkoisessa ja kivikkoisessa maastoissa. Tällaisissa työkohteissa on etua koneen erikoisalustasta Metsävarustukseen kuuluu suurempi maavara, leveämmät telat, pohjapassari ja telasukset. Myös vetomoottorit voivat olla suuremmat kuin vakiovarustetuissa koneissa.

7 Kone ja työlaitteet Varustus Hydrauliikka Metsänhoitotyökoneet on varustettu monipuolisesti eri työlajeja varten. Mm lisähydrauliikkaa tarvitaan jos kaivuria käytetään istutukseen Lisähydrauliikkaa ei käytetä kauhalla tapahtuvassa mätästyksessä

8 Kone ja työlaitteet Varustus Kauhan kallistaja Varusteena oleva työlaitteen kallistaja on apuna kivikkoisessa maastossa. Kallistaja on lisävaruste, joka ei ole välttämätön mätästyksessä

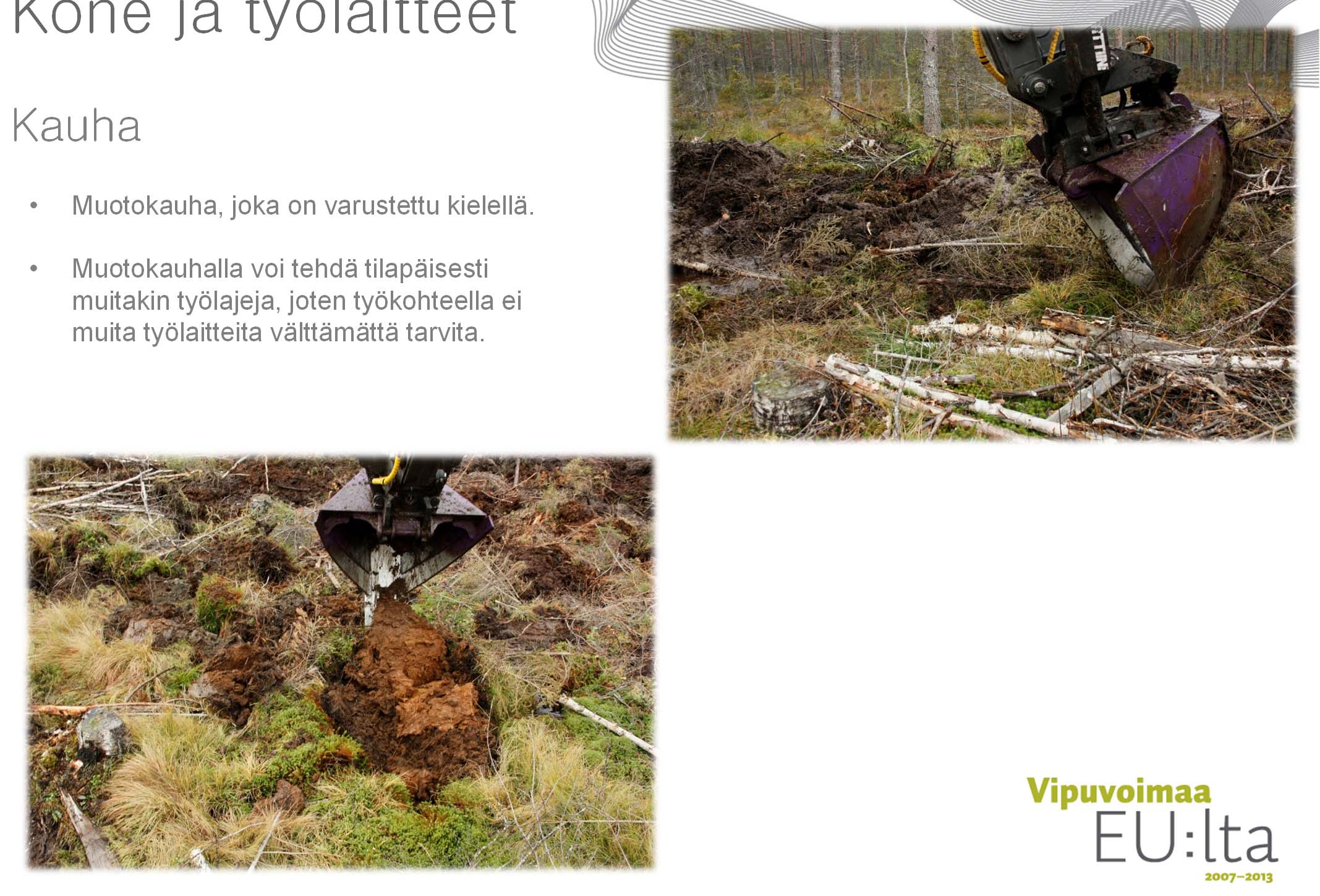

9 Kone ja työlaitteet Kauha Muotokauha, joka on varustettu kielellä. Muotokauhalla voi tehdä tilapäisesti muitakin työlajeja, joten työkohteella ei muita työlaitteita välttämättä tarvita.

10 Suunnittelu Suunnittelu aloitetaan tekemällä karkea suunnitelma pelkän kartan avulla. Ennen muokkaustyön aloitusta kävellään työmaa läpi, mietitään mm. ajolinjat, työjärjestys ja huomioidaan huoltoajon tarve.

11 Suunnittelu Kun työskentely on aloitettu, suunnittelua jatketaan työn aikana edelleen. Huomioitavia asioita ovat mm. ajolinjat, työjärjestys, esteiden ylitys ja - kierto.

12 Suunnittelu Suunnitteluun kuuluu myös tärkeänä osana ympäristö- ja vesiensuojeluasiat.

13 Suunnittelu Jos työmaan lähellä kulkee sähkö- tai voimalinjoja, kannattaa niiden sijainti tarkistaa jo ennakkoon kartasta Myös maanalaiset kaapelilinjat ovat nykyisin yleisiä

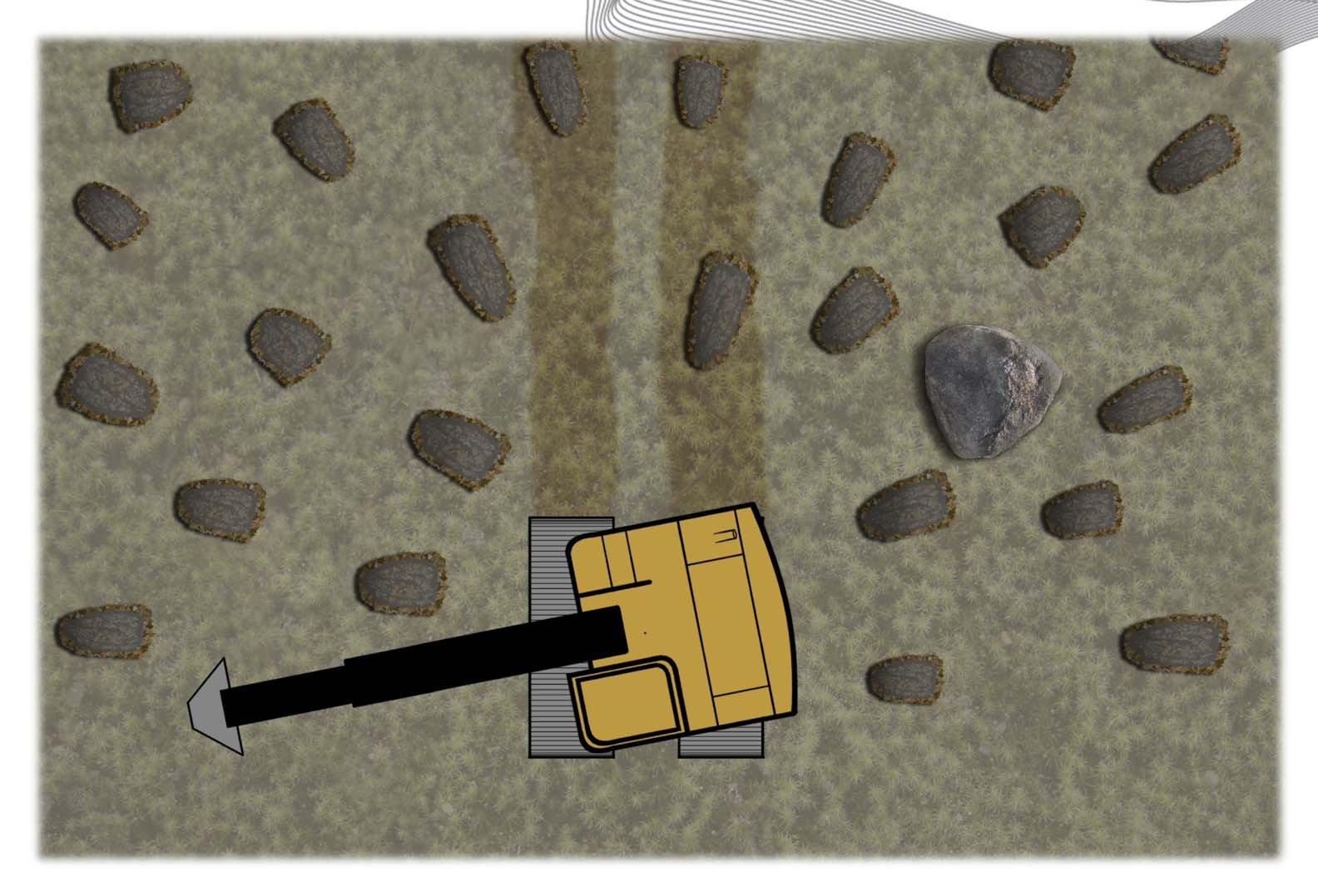

14 Työmalli Yleistä Mättäälle katsotaan paikka, joka on kasvupaikkana mahdollisimman hyvä Suuria kantoja ei irroteta, vaan viereen raivataan viljelykohdalle tilaa Tarvittaessa hakkuutähteitä siirretään viljelykohtien määrän - ja tilajärjestyksen pitämiseksi laadukkaina Mättäät sijoitellaan 2 kaareen limittäin toisiin nähden.

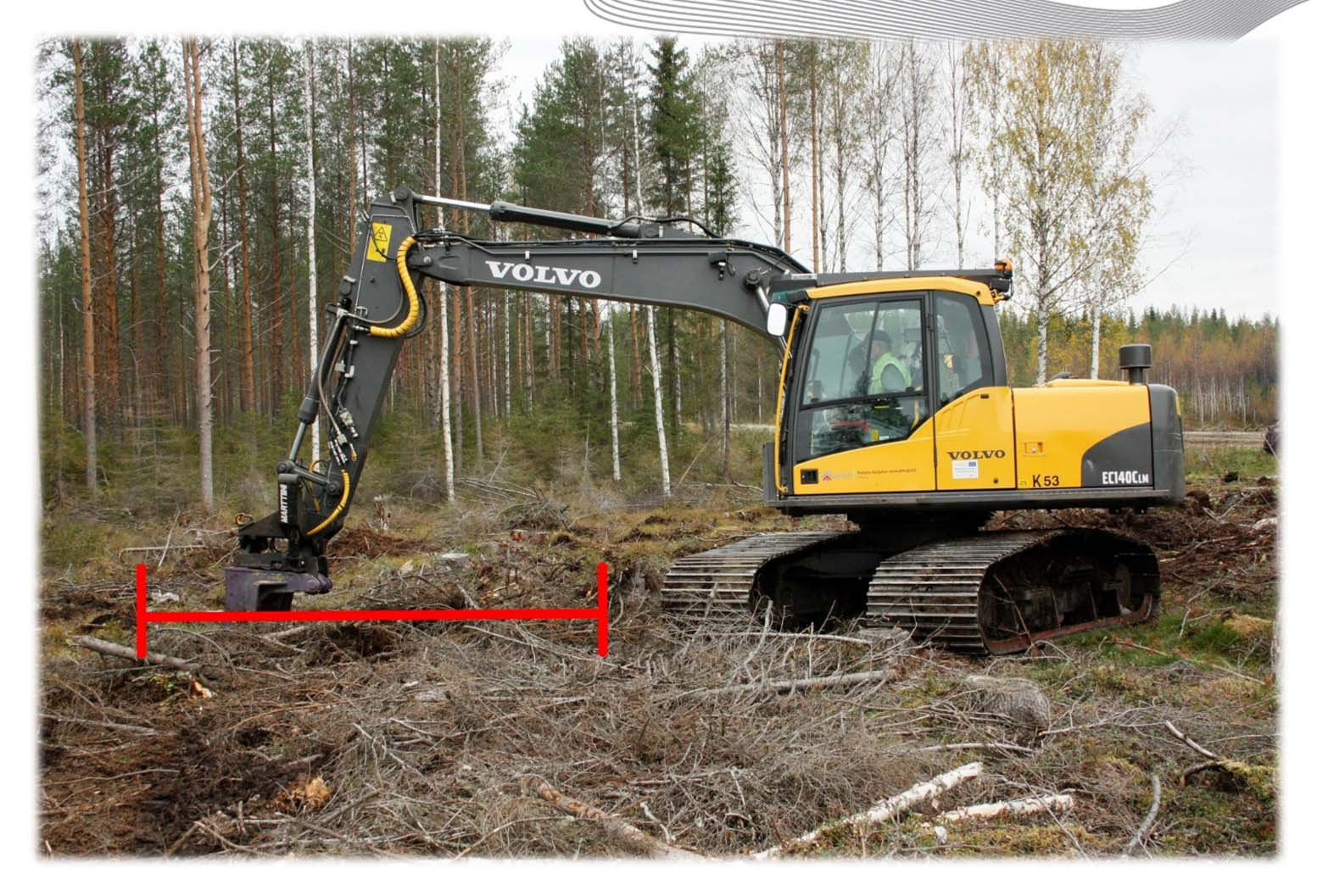

15 Työmalli Työetäisyys kannatta pitää 3-8 m:n sisällä. Näin ollen työkohteen näkyvyys ja puomiston liikeradat ovat optimaalisia.

16 Työmalli Työjärjestyksen suunnittelun jälkeen kone siirretään työpisteelle. Pitempien siirtymien aikana alavaunun ajosuunta on johtopyörät edellä ja ylävaunun suunta, puomisto on käännettynä menosuuntaan päin.

17 Työmalli Työ aloitetaan ajamalla kone uudelle työpisteelle, jossa edellisen työpisteen mättäät eivät ole työalueella

Työmalli 11 10 9 8 7 6 4 (3) 5 3 (4) 2 1 Kuvan työpisteellä muokkaus on aloitettu oikealta sivulta, josta

18 Työmalli (3) 5 3 (4) 2 1 Kuvan työpisteellä muokkaus on aloitettu oikealta sivulta, josta edetään ympyräkaaren muotoisesti vasemmalle sivulle. Työpisteen muokkauskohdat tehdään limikkäin toisiinsa nähden.

19 Työmalli Kun työpiste on valmis, kone siirretään uudelle työpisteelle. Hyvässä paikassa ylävaunu voi jäädä sivulle ja vaikeissa maastokohdissa ylävaunu käännetään ajosuuntaan. Vaikeilla kohteilla, usein tarvitaan koneen ohjaukseen työlaitteen tukea.

20 Työvaiheet Vaihe 1. Mättään teko aloitetaan kauhaisemalla maata noin 50 cm:n syvyydeltä ja 70 cm:n pituudelta.

21 Työvaiheet Vaihe 2. Maa nostetaan kuopasta Kauhaa siirretään maanpinnan tasolla.

22 Työvaiheet Vaihe 3. Kun maa on otettu kauhaan, kuopan pohjaa voidaan tiivistää tarvittaessa kauhan pohjalla. Tiivistys tehdään jos mättään alle on jäämässä esim. hakkuutähteitä. Em. toimenpiteellä estetään mättään liiallista kuivumista.

23 Työvaiheet Vaihe 4. Maa (turvemaa) kipataan kuoppaan ylösalaisin

24 Työvaiheet Valmis kääntömätäs Video kääntömätästyksestä

25 Työvaiheet (Extra) Soveltuu kohteille joissa selkeä, kiinteä ja luja pintakerros ja pehmeä alempi kerros (turvemaat) Mättään teko aloitetaan kauhaisemalla maata kestävän pintakerroksen (peiton alta). Työliike on edestakainen liike, jonka aikana kauhaa liikutetaan vain vähän ylös - alas suunnassa.

26 Työvaiheet (Extra) Vaihe 1. Mättään teko aloitetaan kauhaisemalla maata kestävän pintakerroksen alta noin 50 cm:n syvyydeltä ja 70 cm:n pituudelta noin 50 cm:n syvyydeltä.

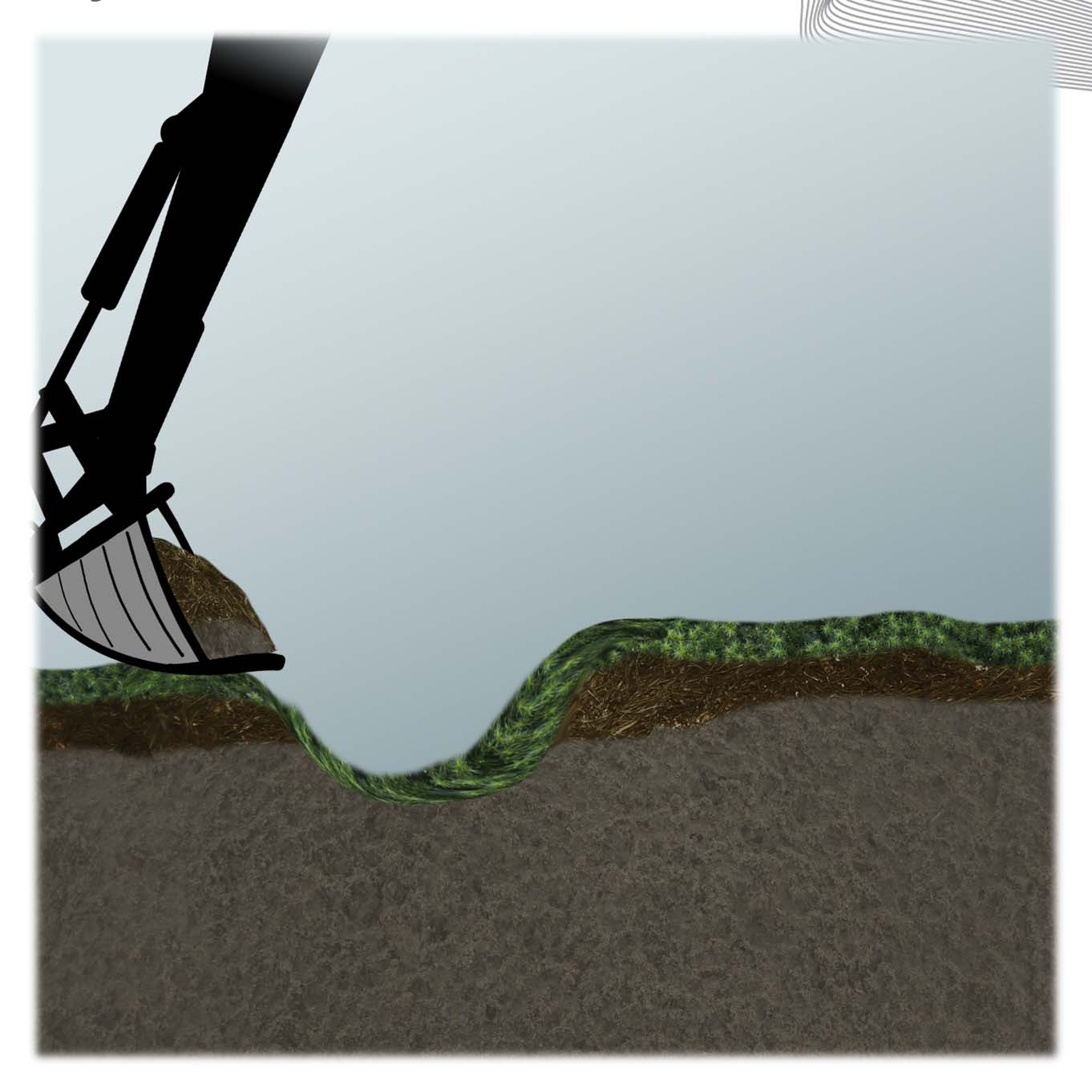

27 Työvaiheet (Extra) Vaihe 2. Kauhaa koukistetaan ja siirretään taaksepäin

28 Työvaiheet (Extra) Vaihe 3. Kuopan pohjalla oleva pintakerros ja mahdolliset hakkuutähteet tiivistetään kauhan pohjalla.

29 Työvaiheet (Extra) Vaihe 4. Kauhassa oleva maa asetetaan kuopassa olevan pintakerroksen päälle Kohteilla joissa on kiinteä pintakerros ja pehmeä alempi kerros (turvemaat) kauhassa olevaa maata ei välttämättä tarvitse kääntää ylösalaisin. Ts. se voidaan valuttaa kuoppaan ilman kääntämistä.

30 Omavalvonta Metsäteho Oy Maanmuokkauksen koulutusaineisto Saatavissa: Sisältää laadun varmistuslomakkeen Metla Maanmuokkauksen omavalvontaohje Saatavissa: Arto Väänänen Video kääntömätästyksestä
